Как правильно пользоваться лазерным уровнем

Лазерный уровень позволяет с высокой точностью создавать видимые линии и точки на поверхностях, значительно упрощая и ускоряя выполнение различных работ, включая разметку и выравнивание. В отличие от традиционных методов, таких как использование пузырьковых уровней, отвесов и рулеток, нивелир обеспечивает более высокую точность, скорость и удобство.

Пренебрежение правилами эксплуатации может привести к ошибкам и необходимости переделывать работу, что влечет за собой лишние затраты времени и материалов. Поэтому важно знать, как пользоваться лазерным уровнем правильно, чтобы добиться качественного результата и избежать распространенных ошибок.

Что такое лазерный нивелир и для чего он используется

Лазерный уровень — это измерительный прибор, который проецирует одну или несколько видимых лазерных линий и/или точек на поверхность, служащих в качестве ориентира для выравнивания объектов относительно горизонтальных, вертикальных или наклонных плоскостей. Главными элементами прибора являются лазерный излучатель и магнитный компенсатор, который отвечает за самовыравнивание.

Основные задачи: выравнивание, разметка, контроль плоскостей

Приборы используются для широкого спектра задач как в профессиональной, так и в бытовой сферах. К основным из них относятся:

Выравнивание: Определение и корректировка отклонений от горизонтальной или вертикальной плоскости. Это необходимо при выравнивании полов, стен, потолков, установке мебели и оборудования.
Разметка: Нанесение точных линий и точек для определения положения будущих конструкций, элементов декора или коммуникаций. Можно легко разметить стены для поклейки обоев, укладки плитки, установки перегородок или монтажа полок и картин.
Контроль плоскостей: Проверка ровности существующих поверхностей, таких как стены, пол или фундамент. Лазерный луч, направленный вдоль поверхности, наглядно демонстрирует все отклонения от идеальной плоскости.

Преимущества лазерного уровня

Удобство по сравнению с традиционными методами

Если знать, как правильно пользоваться лазерным уровнем, то прибор очень прост и удобен в использовании. Для работы с ним не требуется специальных навыков, достаточно внимательно ознакомиться с инструкцией к прибору. Устройство позволяет работать в одиночку, в то время как при использовании отвеса или длинного строительного уровня часто требуется помощь ассистента. Проецируемые линии хорошо видны на различных поверхностях, что облегчает процесс разметки и контроля. Самовыравнивание лучей сильно упрощает и ускоряет подготовку к работе.

Точность и скорость работы

Лазерный луч представляет собой четкую и абсолютно ровную линию, видимую даже на значительном расстоянии. Это позволяет выполнять разметку и выравнивание с минимальными погрешностями, что особенно важно при проведении ответственных строительных и отделочных работ. Кроме того, это оборудование значительно ускоряет процесс работы по сравнению с традиционными методами. Например, разметка стен для укладки плитки занимает считанные минуты, в то время как с обычным строительным уровнем на это может уйти значительно больше времени.

Подготовка к работе

Комплектация лазерного уровня

Комплект поставки оборудования может различаться в зависимости от модели и производителя. В набор могут входить следующие элементы, которые необходимо освоить, чтобы понять как пользоваться лазерным нивелиром:

Штатив: Используется для надежной фиксации уровня на определенной высоте и обеспечения его неподвижности. Штативы могут быть различной конструкции, с регулируемой высотой и наклонной площадкой.
Мишень (отражающая пластина) с нанесенной разметкой, которая используется для улучшения видимости лазерного луча, особенно на больших расстояниях или при ярком освещении. Некоторые мишени оснащены магнитами для крепления к металлическим поверхностям.
Пульт позволяет дистанционно управлять всеми функциями,что полезно в тех случаях, когда нет возможности быстро подойти к прибору.
Батарейки или аккумулятор: Рекомендуется иметь запасной комплект элементов питания, особенно при длительных работах. Некоторые модели могут работать от сети через адаптер.
Очки, как и мишени, также могут улучшить видимость лазерного луча.

Установка и настройка

Правильная установка и настройка — один из важнейших моментов того, как использовать строительный лазерный уровень.

Выбор места: Установите оборудование на устойчивую и ровную поверхность. Если поверхность неровная, используйте штатив или трегер. Убедитесь, что на пути лазерного луча нет никаких препятствий, которые могут привести к его преломлению или искажению.
Установка на треногу: Если вы используете штатив, надежно закрепите на нем устройство с помощью резьбового соединения. Отрегулируйте высоту штатива до необходимого уровня. Убедитесь в устойчивости всей конструкции, чтобы исключить случайное падение или смещение.
Большинство самовыравнивающихся уровней имеют маятниковый механизм, который автоматически устанавливает лазерные лучи в горизонтальное или вертикальное положение в пределах определенного диапазона (обычно ±3-5°). Во время процесса выравнивания прибор может издавать звуковой сигнал или мигать индикатором. Дождитесь окончания процесса самовыравнивания, прежде чем приступать к работе. Если прибор установлен со слишком большим наклоном (за пределами диапазона самовыравнивания), сигнал или мигание могут продолжаться, указывая на необходимость выровнять прибор вручную.

Основные принципы работы

Как работает лазерный уровень

Осепостроитель генерирует тонкий и яркий луч света. Внутри приборов конфигурации 360° излучатель направляет луч на специальную призму, которые разворачивает его в замкнутую плоскость.

Горизонтальные лучи: Проецируются параллельно плоскости горизонта. Используются для выравнивания поверхностей, таких как пол или потолок, а также для горизонтальной разметки стен при поклейке обоев или укладке плитки.
Вертикальные лучи: Проецируются перпендикулярно плоскости горизонта. Применяются для выравнивания вертикальных поверхностей, таких как стены, дверные и оконные проемы, а также для вертикальной разметки при установке перегородок, поклейке обоев или укладке плитки.

В зависимости от конструкции и функциональности выделяют несколько основных типов оборудования:

Лазерный крест: Горизонтальный и вертикальный лучи пересекаются под прямым углом. Это очень удобно при укладке плитки, монтаже гипсокартона и других работах, требующих точного совмещения горизонтальных и вертикальных линий.
Комбинированные модели 3D и 4D являются наиболее распространенным типом и подходят для большинства внутренних работ.
Точечные лазерные уровни: Проецируют отдельные лазерные точки, которые применяются, например, при установке светильников или переносе точек с пола на потолок.
Ротационные лазерные уровни: Оснащены вращающейся лазерной головкой, которая проецирует лазерную линию на 360 градусов, с которой можно работать на расстоянии в несколько сотен метров (необходим приемник). Очень удобны для работы в больших помещениях и на открытых площадках, позволяя создавать горизонтальную или вертикальную плоскость по всему периметру. Некоторые модели могут также проецировать вертикальную ось.

Использование мишени

Отражающая пластина нужна для улучшения видимости лазерного луча в следующих ситуациях:

Работа на больших расстояниях: На больших расстояниях интенсивность луча может снижаться, что снижает его видимость. Мишень с отражающей поверхностью позволяет лучше визуализировать луч даже на значительном удалении от прибора.
Работа при ярком освещении: При ярком естественном или искусственном освещении луч может быть плохо различим. Мишень с контрастным фоном и специальным покрытием делает его более заметным.
Определение точного положения луча: Пластины часто имеют нанесенную разметочную шкалу или перекрестие, что облегчает точное определение центра и выполнение замеров.

Артикул: 774970
Назначение: для улучшения видимости лазерного луча

При работе медленно перемещайте мишень до тех пор, пока линия не станет наиболее четко видна на ее поверхности или не попадет в центр разметочного элемента. Затем зафиксируйте положение отражателя и используйте его в качестве ориентира.

Где применяется лазерный уровень

Выравнивание пола

При выравнивании пола построитель плоскостей используется для определения уровня будущей стяжки или укладки напольного покрытия.

Установите осепостроитель в центре помещения на ровной поверхности или штативе. Включите режим построения горизонтальной плоскости. Желательно иметь модель с разверткой 360° и максимально низким расположением горизонта. Один из таких приборов — RGK ALPHA 3D-D.
С помощью рейки определите самую высокую точку на существующем полу. Зафиксируйте значение в этой точке. Это будет минимальная высота, на которую можно залить стяжку.
Отрегулируйте высоту лазерного луча таким образом, чтобы отметка на рейке, соответствующая минимальной высоте стяжки, совпадала с ним.
Пройдитесь по всему помещению с рейкой, отмечая на стенах уровень лазера. Эти отметки будут служить ориентиром для установки маяков под стяжку. Маяки устанавливаются таким образом, чтобы их верхняя плоскость находилась на уровне отмеченной линии.
После установки маяков можно приступать к заливке стяжки, ориентируясь на установленные маяки.

Артикул: 722873
Вертикаль: 2 (360°)
Горизонталь: 1 (360°)
Цвет луча: зелёный
Точность: ±0,2 мм/м
Дальность: 40 м
Питание: аккумулятор

Подробнее ознакомиться с таким нивелирами можно здесь.

Выравнивание стен

Как пользоваться лазерным уровнем для стен — пошаговая инструкция:

Установите прибор максимально близко к стене на ровной поверхности или штативе. Включите режим построения вертикальной плоскости.
Направьте вертикальный луч вдоль стены.
С помощью рулетки измерьте расстояние между лучом и стеной в нескольких точках по всей высоте. Эти измерения покажут отклонения стены от вертикальной плоскости.
На основании полученных данных определите необходимую толщину выравнивающего слоя (штукатурки или гипсокартона) в различных точках.
Для установки маяков под штукатурку вертикальный лазер используется в качестве ориентира. Маяки ставятся параллельно лучу.

Артикул: 821173
Вертикаль: 2 (360°)
Горизонталь: 1 (360°)
Цвет луча: зелёный
Точность: ±1 мм на 5 м
Дальность: 25 м
Питание: аккумулятор

Выравнивание потолка

Лазерный уровень применяется для разметки при монтаже натяжных или подвесных потолков.

Желательно иметь нивелир 360° с высоким горизонтом, такой как RGK ALPHA 3D, и элевационный (подъемный) штатив или распорную штангу. Включите режим построения горизонтальной плоскости.
Линия на стенах покажет уровень будущего потолка.
Сделайте отметки, которые будут служить ориентиром для крепления направляющих профилей каркаса подвесного потолка или багета натяжного потолка.

Артикул: 722866
Вертикаль: 2 (360°)
Горизонталь: 1 (360°)
Цвет луча: зелёный
Точность: ±0,2 мм/м
Дальность: 40 м
Питание: аккумулятор

Выравнивание фундамента

Лучший выбор при работе на улице — модель с импульсным режимом и приемником. Хороший пример — RGK PR-4D Green. Более удобный и профессиональный вариант — ротационный нивелир. Лазер используется для контроля горизонтальности верхней плоскости фундамента при его заливке.

Установите лазерный уровень в центре будущего сооружения на ровной поверхности или штативе. Включите режим построения горизонтальной плоскости.
С помощью рейки измерьте расстояние от лазерного луча до верхней плоскости опалубки в нескольких контрольных точках по периметру фундамента.
Убедитесь, что расстояние одинаковое во всех контрольных точках. Допустимые отклонения обычно указываются в проектной документации (например, не более 1 см на 10 метров фундамента).
В процессе заливки бетона периодически контролируйте уровень, чтобы избежать отклонений от горизонтальной плоскости.

Артикул: 756839
Вертикаль: 2 (360°)
Горизонталь: 2 (360°)
Цвет луча: зеленый
Точность: ±0,2 мм/м
Дальность: 70 м (с приемником)
Питание: аккумулятор

Установка столбов и заборов

Построитель плоскостей помогает точно выровнять столбы забора по вертикали и обеспечить одинаковую высоту их верхней части.

Для проверки вертикальности столбов установите включите вертикальный лазерный луч. Совместите лазерный луч с одной стороной столба и убедитесь, что луч проходит параллельно всей высоте столба. Любое отклонение луча от края столба указывает на его неправильное положение.
Для выравнивания столбов по высоте установите прибор таким образом, чтобы проецировался горизонтальный лазерный луч на уровне желаемой высоты верхней части забора. Отметьте эту высоту на каждом столбе по линии лазерного луча. При установке столбов ориентируйтесь на эти отметки, чтобы обеспечить одинаковую высоту всех столбов.

Укладка плитки

Оборудование значительно упрощает и ускоряет укладку плитки на стены и пол, позволяя создавать ровные линии и углы. Как пользоваться лазерным уровнем при укладке плитки? Этапы следующие:

Включите режим построения перекрестных лучей (горизонтального и вертикального).
Совместите точку пересечения линий с углом первой плитки или с другой контрольной точкой.
Лазерный будут служить ориентиром для укладки первого ряда плитки по горизонтали и вертикали.
Для укладки последующих рядов плитки продолжайте ориентироваться на лучи, следя за тем, чтобы края плиток совпадали с проецируемыми линиями. 3D и 4D модели подходят для этой работы лучше других, т.к. их линии видны по всему периметру помещения, что особенно удобно при облицовке ванной комнаты или других помещений, где плитка укладывается на нескольких стенах.
При необходимости можно использовать только горизонтальный или только вертикальный луч. Например, при укладке фриза или бордюра хватит и горизонта.

Артикул: 776059
Вертикаль: 2 (360°)
Горизонталь: 1 (360°)
Цвет луча: красный
Точность: ±0,2 мм/м
Дальность: 50 м (с приемником)
Питание: аккумулятор

Часто задаваемые вопросы про лазерные уровни

Как использовать лазерный уровень при ярком свете ?

В таких условиях рекомендуется вспомнить следующие приемы:

Используйте осепостроитель с зеленым лучом, который лучше виден при ярком освещении.
Применяйте приемник (детектор) лазерного излучения. Этот прибор улавливает невидимый лазерный луч даже тогда, когда он не виден глазу, и подает звуковой или световой сигнал при его обнаружении, что позволяет работать на больших расстояниях.
Используйте очки и мишени.
Старайтесь затенять рабочую зону, если это возможно.

Как работать без штатива ?

Хотя штатив обеспечивает наиболее устойчивое и точное положение инструмента, в некоторых ситуациях можно применить альтернативные способы установки без штатива.

Установите нивелир на ровную и устойчивую поверхность, такую как стол, полка или подоконник. Убедитесь, что поверхность не вибрирует и не скользит.
Используйте специальные крепления или держатели с магнитами, стяжками, зажимами или струбцинами, которые позволяют фиксировать устройство на вертикальных или горизонтальных поверхностях.
Используйте подручные средства для создания ровной подставки, например, книги или деревянные бруски.
Некоторые модели имеют встроенный трегер с ножками, которые регулируются по высоте для ровной установки.

При работе без штатива особенно важно обеспечить неподвижность уровня во время работы, чтобы избежать ошибок в разметке.

Как работать с моделями 360 градусов и 4D ?

Приборы с функцией построения плоскости на 360 градусов и 4D-модели (проецирующие 4 плоскости на 360 градусов, 2 горизонтальные и 2 вертикальные) обладают рядом особенностей и преимуществ. Как выглядит такой инструмент? Посмотрите на RGK ALPHA 4D, это одно из лучших предложений на рынке.

Широкий охват: Проекция по всему периметру помещения или рабочей зоны, что позволяет одновременно выполнять разметку на всех стенах, потолке и полу.
Удобство планировки: Уровни 360° идеально подходят для планировки помещений, позволяя легко определить уровень пола и потолка по всему периметру, а также разметить стены для установки мебели, перегородок или декоративных элементов.
Экономия времени: Благодаря широкому охвату и возможности одновременной работы в нескольких плоскостях, такое оборудование значительно экономит время при выполнении масштабных ремонтных и строительных работ.

В чем преимущества лазерного нивелира ?

Экономия времени: Современная техника позволяет выполнять разметку и выравнивание гораздо быстрее, чем традиционные методы.
Повышение точности: Обеспечивает высокую точность измерений и минимизирует вероятность ошибок.
Удобство и простота использования: Для работы не требуется специальных навыков, а сам процесс является более удобным и менее трудоемким.
Универсальность: Оборудование может использоваться для широкого спектра задач как внутри помещений, так и на улице.
Работа в одиночку: Многие работы могут выполняться одним человеком без помощи ассистента.

Как правильно хранить лазерный уровень ?

Для того чтобы инструмент служил вам долго и сохранял свою точность, необходимо соблюдать простые правила ухода и хранения.

Очистка: регулярно очищайте корпус и линзу лазера мягкой сухой тканью без ворса. Не используйте для очистки абразивные материалы или растворители, которые могут повредить поверхность прибора.
Хранение: храните устройство в защитном чехле или кейсе в сухом и чистом месте, защищенном от пыли, влаги, экстремальных температур и несанкционированного доступа.
Батарейки: если вы не планируете использовать лазерный уровень в течение длительного времени, извлеките батарейки, чтобы предотвратить их протекание и повреждение прибора. Аккумуляторные батареи следует хранить заряженными.
Проверка точности: периодически проверяйте точность линий, особенно после транспортировки или падений. Процедуру проверки точности можно найти в инструкции к прибору и выполнить самостоятельно. При обнаружении значительных отклонений рекомендуется обратиться в сервисный центр для калибровки.
Избегайте механических повреждений: бережное отношение к прибору и избегание ударов и падений помогут сохранить его точность и продлить срок службы. Механические воздействия могут привести к сбою настроек лазера и необходимости калибровки. Не пытайтесь самостоятельно устранять серьезные неисправности — доверьте это профессионалам.

Источник

Как пользоваться лазерным уровнем

Георгий Ерахтин
СТД «Петрович»
мастер по ремонту

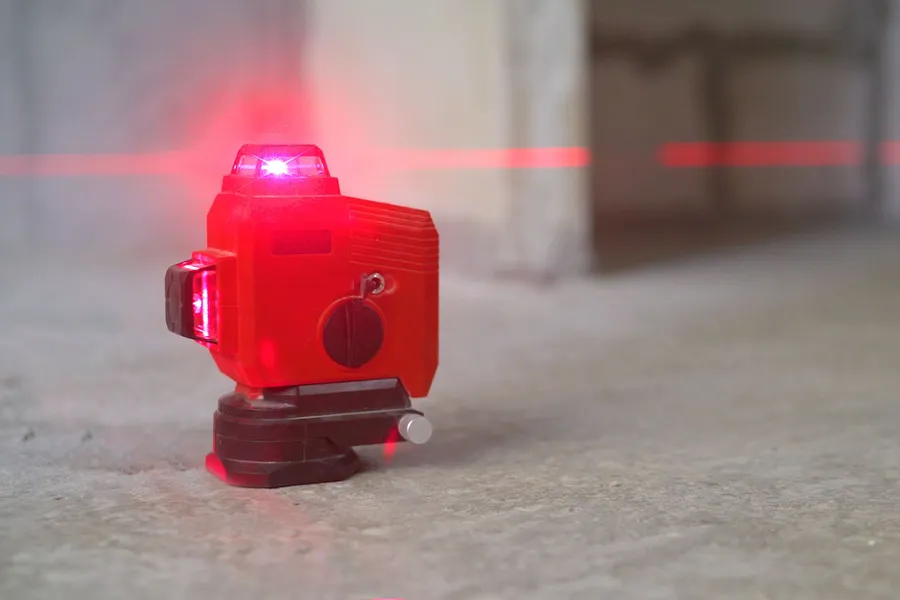

Лазерный уровень не просто заменяет обычный строительный — с его помощью можно сэкономить время и повысить качество отделки. Разбираемся, как работает лазерный уровень и как его использовать для решения разных задач.

Источник: shutterstock.com

Что такое лазерный уровень

Лазерный уровень (его также называют лазерным нивелиром и лазерным построителем плоскостей) при помощи лазерного луча с высокой точностью создает в пространстве визуальные плоскости — горизонтальную и вертикальную. Мастера используют их в качестве эталонных, чтобы разметить или проверить реальные плоскости стен, полов, потолков и других конструкций.

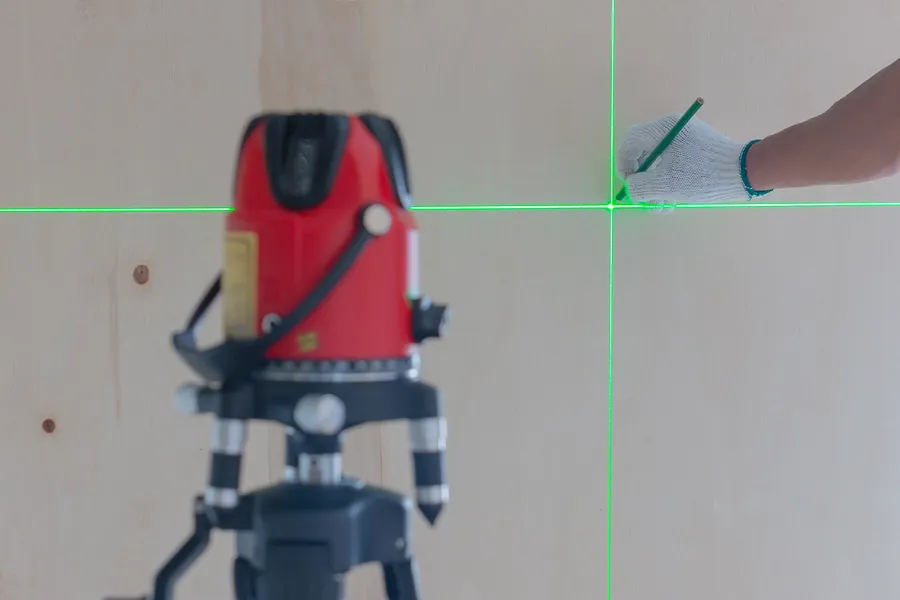

Лазерный уровень на штативе. Источник: shutterstock.com

Лазерный излучатель размещен в компактном корпусе, благодаря чему с прибором удобно работать на стройплощадке или в квартире. В зависимости от модели лазерный уровень питается от батареек, аккумуляторов или сетевого адаптера.

Зачем нужен лазерный уровень

Один из критериев качества строительных и отделочных работ — ровность и перпендикулярность поверхностей. В идеале все они должны быть совершенно плоскими, пол и потолок горизонтальными, а стены вертикальными. Лазерный уровень решает те же задачи, что и любой другой: при возведении конструкций он помогает задать и в процессе работы контролировать их горизонтальность и вертикальность.

Преимущество лазерного прибора перед традиционными инструментами в том, что он экономит много времени. Например, при ремонте санузла разметка линий для укладки керамической плитки на стенах с помощью обычного строительного уровня требует 15–20 минут: его нужно прикладывать много раз к разным местам. А с лазерным уровнем эту же разметку можно сделать с высокой точностью за 3–5 минут: он дает линию сразу по всему помещению.

Источник: shutterstock.com

Принцип работы

Лазерные уровни разных моделей могут различаться внешним видом и функциями, но ключевой элемент конструкции у всех один — миниатюрный отвес, на котором закреплен лазер. Когда уровень выключен, отвес заблокирован. При включении блокирующий механизм освобождает отвес и он под действием силы тяжести занимает строго вертикальное положение.

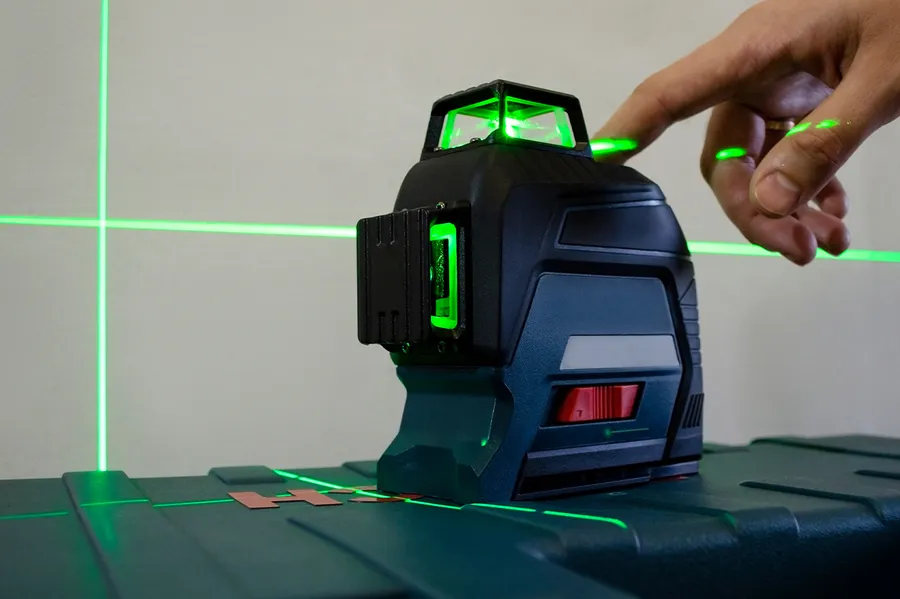

С помощью призм лазерный луч разворачивается в линию. Самые простые модели лазерных уровней проецируют перед собой две линии — горизонтальную и вертикальную. Их можно включать по отдельности или одновременно.

Источник: shutterstock.com

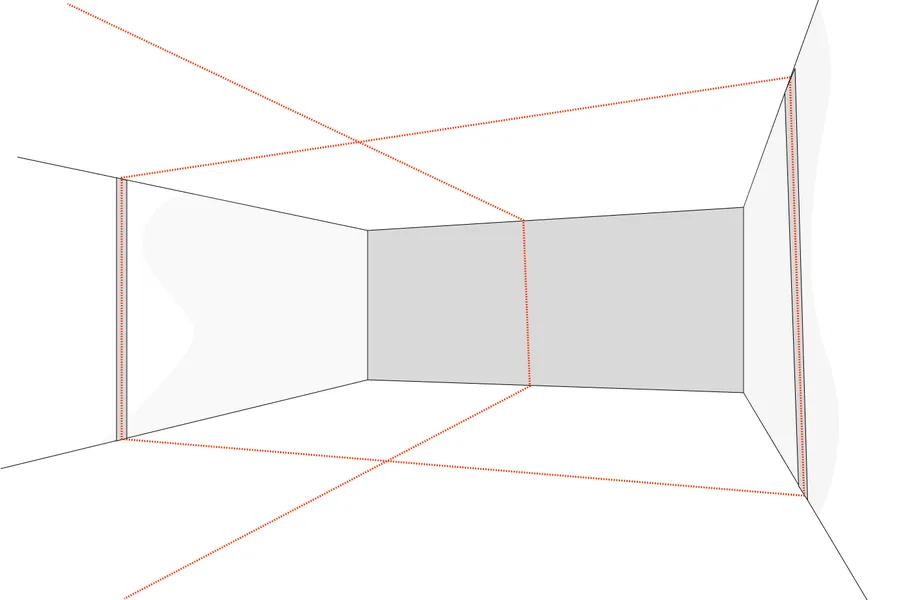

Более сложные приборы способны проецировать линии во всех направлениях в трех плоскостях.

Источник: shutterstock.com

Настройка прибора

Маятниковый подвес лазера после разблокирования самопроизвольно занимает вертикальное положение. Однако у него очень небольшой диапазон свободы — всего несколько градусов, поэтому перед проведением измерений прибор нужно установить достаточно ровно.

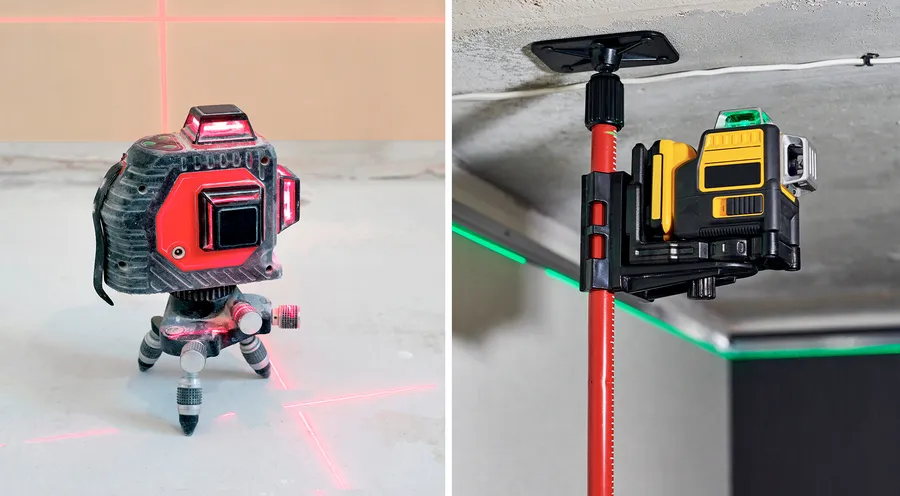

В зависимости от модели лазерный уровень может быть укомплектован штативом или компактной подставкой, которую можно поставить на опору или закрепить на поверхности.

Источник: shutterstock.com

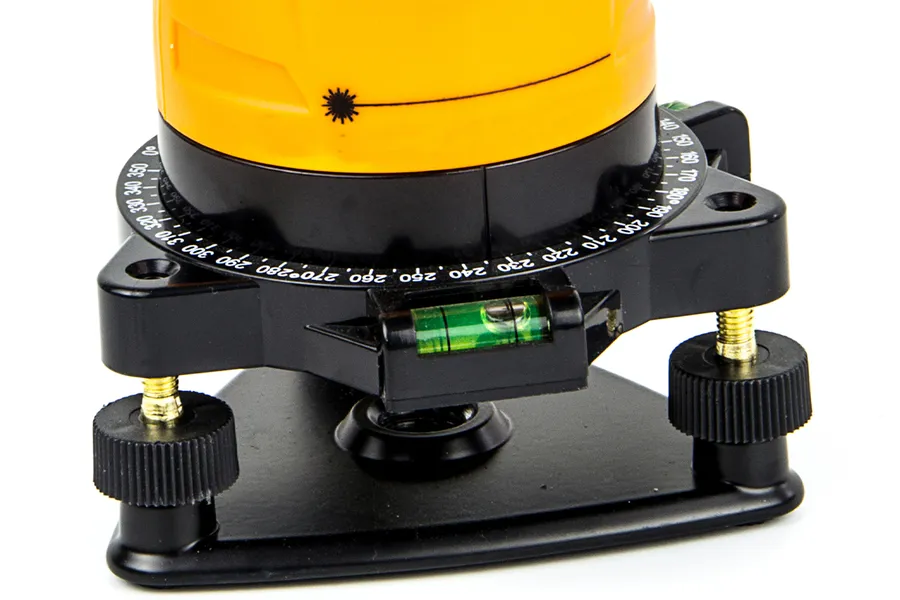

Некоторые модели требуют более точной установки — они продаются вместе со специальным штативом, верхняя площадка которого оснащена регулировочными винтами и собственным пузырьковым уровнем. Перед работой штатив устанавливают на удобной высоте, а затем с помощью регулировочных винтов выравнивают его верхнюю площадку. Других регулировок после этого не требуется.

Источник: shutterstock.com

Варианты применения

Как пользоваться лазерным уровнем — может зависеть от набора функций и особенностей конкретной модели. Однако основной принцип един: лазерный луч образует в пространстве горизонтальную и/или вертикальную плоскость — относительно нее мастер проводит контрольные измерения или делает разметку.

Выравнивание пола

Одна из частых задач — разметить уровень пола в доме или квартире так, чтобы он был одинаковым во всех помещениях. В этом случае прибор устанавливают в середине дома и включают горизонтальный луч, который проецирует на стены линию — ее обводят карандашом. В дальнейшем от нее по мере необходимости с помощью рулетки отмеряют расстояние до стяжки или чистового пола.

Источник: shutterstock.com

По такому же принципу можно определить кривизну перекрытия или стяжки. Прибор устанавливают на произвольной высоте над полом, включают горизонтальный луч, а затем с помощью линейки в разных местах комнаты измеряют расстояние от проекции до основания: оно должно быть одинаковым.

Источник: shutterstock.com

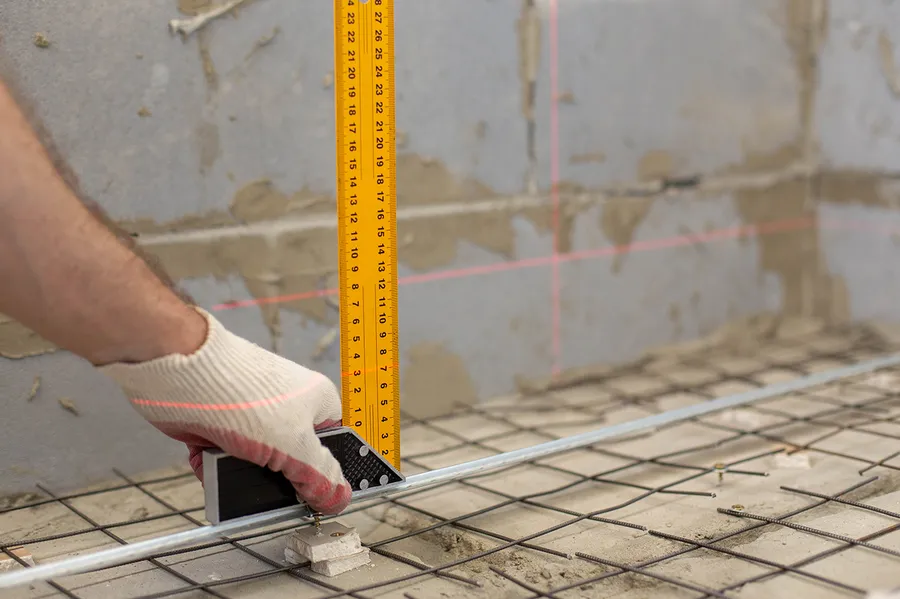

Лазерный уровень помогает не только проконтролировать кривизну пола, но и с высокой точность установить маяки перед заливкой бетонной стяжки.

Источник: shutterstock.com

Маяки устанавливают так, чтобы расстояние между ними и лазерной проекцией горизонта было одинаковым во всем помещении.

Выравнивание стен

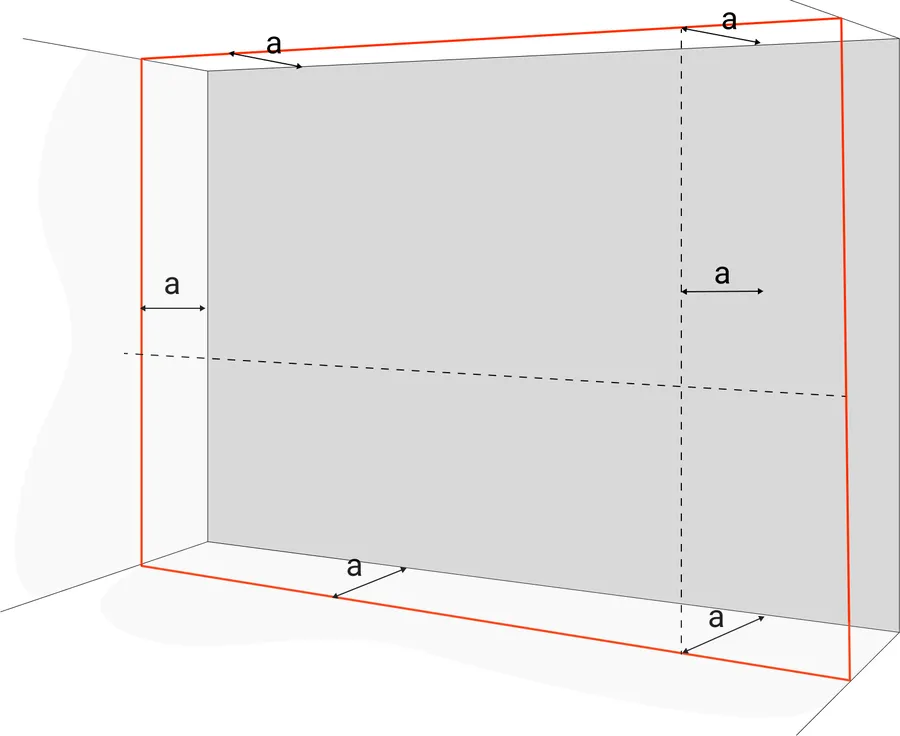

Кривизну стен определяют по тому же принципу, что и кривизну пола, но в этом случае включают лазер в вертикальной плоскости. Прибор ставят так, чтобы проекция плоскости на полу шла строго вдоль стены, а затем в нескольких точках измеряют расстояние между лазерным лучом и стеной.

Если стена плоская и вертикальная, расстояние везде одинаковое. Там, где поверхность стены выпирает, оно будет меньше, а во впадинах — больше.

Установка перегородок

Перед монтажом перегородок с помощью лазерного уровня на пол и стены наносят разметочные линии — в дальнейшем вдоль них возводят перегородку.

Иногда направляющие сразу монтируют вдоль луча, не проводя линии карандашом

Укладка плитки

Чтобы плиточная облицовка аккуратно выглядела, швы между плитками должны быть параллельными. А на смежных стенах в углах швы должны сходиться. Плитку наклеивают постепенно, одну за другой, ряд за рядом. Чтобы ряды в итоге были параллельными, плитку выравнивают относительно предварительно размеченных на поверхности линий.

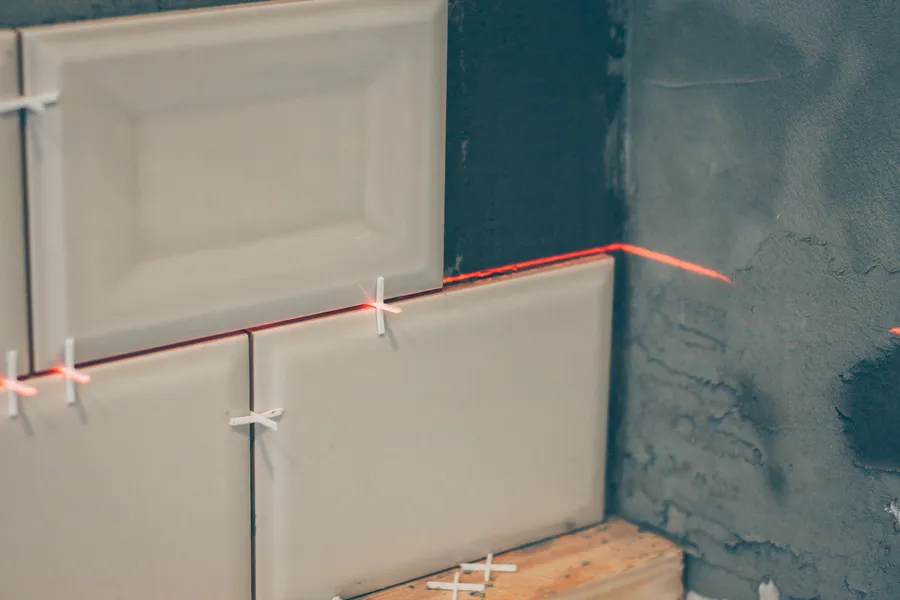

Лазерный уровень позволяет быстро и точно разметить линии для выравнивания плиток как по горизонтали, так и по вертикали. Для этого прибор устанавливают на штатив напротив стены и включают оба луча — горизонтальный и вертикальный.

Источник: shutterstock.com

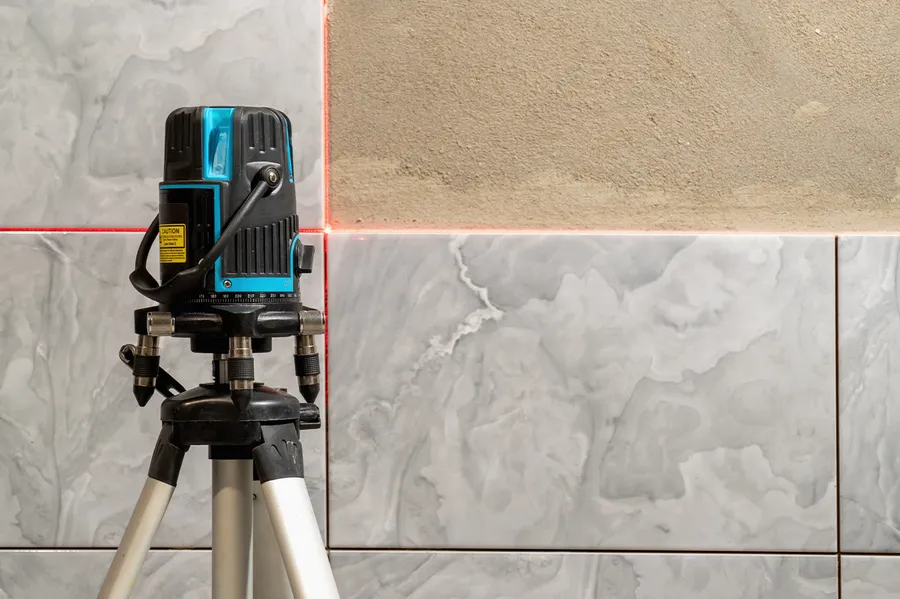

При облицовке ванной или в похожих случаях, когда плиточную облицовку делают на всех или нескольких стенах и швы должны совпадать, удобно провести горизонтальную линию по всему периметру помещения, а затем обозначить вертикали на каждой стене.

Поклейка обоев

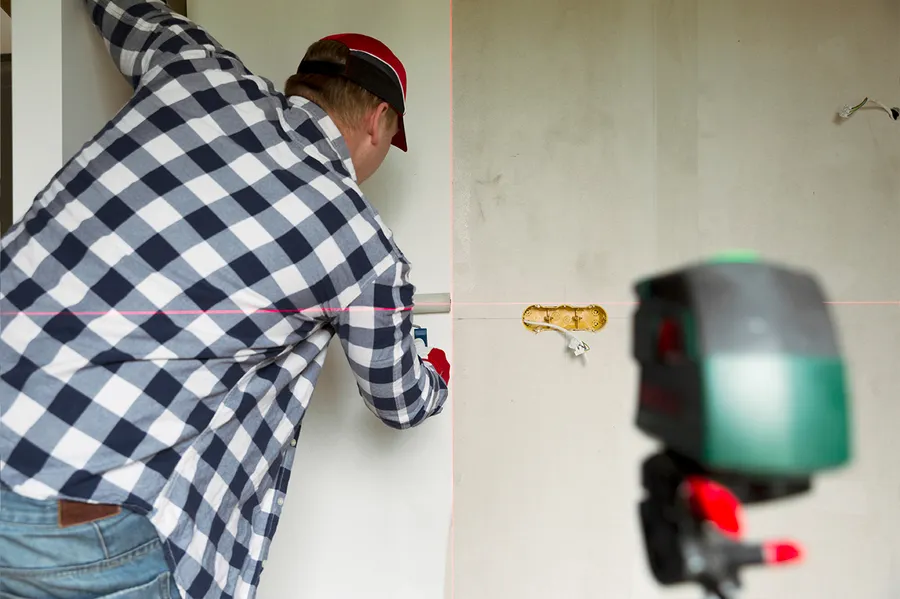

Полотнища обоев наклеивают строго вертикально. Раньше для нанесения вертикальной разметки использовали отвес, а теперь то же самое можно быстрее и точнее сделать с помощью лазерного уровня.

Источник: shutterstock.com

Перед наклеиванием первого полотна на стене карандашом намечают вертикальную линию, с которой совмещают край первого куска обоев. Горизонтальный луч используют для разметки линии, вдоль которой наклеивают бордюр.

Монтаж мебели

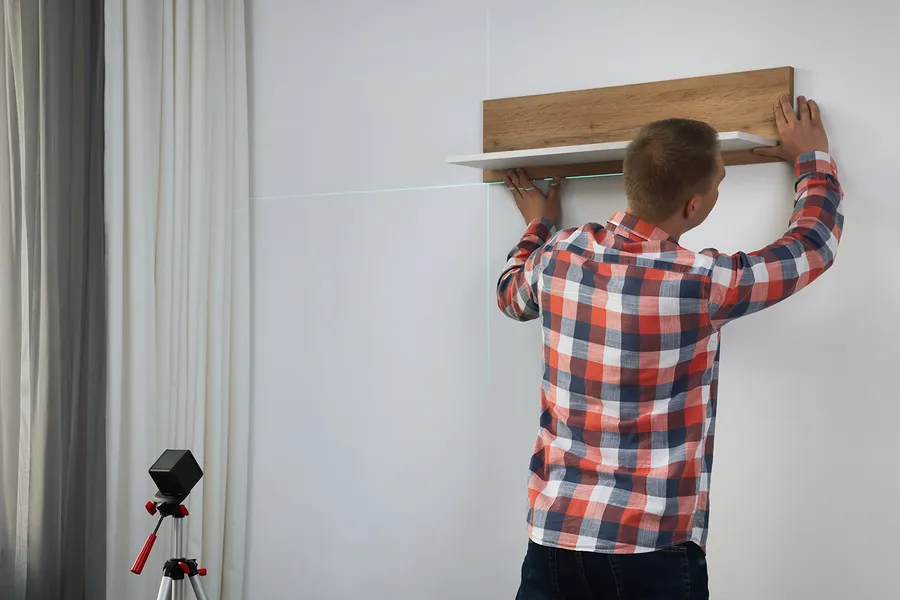

Лазерный уровень помогает выровнять друг относительно друга подвесные шкафы и полки и смонтировать встроенную мебель строго вертикально. Особенно удобно с его помощью размечать место для полок, если их нужно повесить на разных стенах на одной высоте.

Источник: shutterstock.com

Устройство фундамента

С помощью лазерного уровня намечают и контролируют горизонтальность верхней плоскости фундамента. Для работы на улице лучше выбирать прибор с лазером зеленого цвета — он лучше виден при ярком дневном освещении. В некоторых случаях вместо лазерного можно использовать водяной уровень, однако работать с ним неудобно, долго и не всегда возможно.

Резюме

Лазерный уровень используют для контроля горизонтальности и вертикальности плоскостей и линий вместо обычного строительного уровня и отвеса. Работа с лазерным уровнем не требует особых навыков, идет удобнее и быстрее, а точность измерений часто выше.

Прибор с помощью лазерного луча образует в пространстве визуальную эталонную плоскость — а мастер проверяет относительно нее поверхности стен, пола и потолка.

Также лазерным уровнем можно размечать горизонтальные и вертикальные линии, вдоль которых укладывают плитку, наклеивают обои, устанавливают мебель, строят перегородки или заливают фундамент.

Вы решили купить лазерный уровень или будете использовать привычные инструменты — отвес и строительный уровень?

Подписывайтесь на нас в Telegram

Все статьи под рукой

Источник

Строители, отделочники и монтажники высоко оценили достоинства лазерного уровня или нивелира, вследствие чего данное устройство стало крайне популярным. С его помощью можно намного быстрее создать строго вертикальную и/или горизонтальную разметку, чем с применением ватерпаса и отвеса, а также обозначить плоскость вокруг инструмента (модели ротационного типа с разверткой луча на 360°). Работу начинают с проверки прибора на точность.

Техника безопасности

При попадании в глаза лазерный свет вызывает ожог сетчатки. Необходимо соблюдать осторожность самому и предупредить окружающих о начале работ с прибором. Не допускайте домашних питомцев в помещение, где используется нивелир.

Проверка точности уровня

В процессе транспортировки возможны повреждения лазерного уровня из-за падения или ударов. Поэтому после покупки или длительного простоя прибор рекомендуется проверить на точность. Действуйте в таком порядке:

1. Установите инструмент на штативе между 2 параллельными стенами, так чтобы расстояния до них отличались хотя бы в 2 раза.
2. Выставьте прибор по уровням.

3. Включите лазерный излучатель в режиме горизонтальной разметки.
4. Поставьте карандашом или маркером точки в тех местах, где лучи проецируются на стены.

5. Выключите построитель и передвиньте его так, чтобы он теперь располагался ближе ко второй стене.
6. Снова обеспечьте уровню строго горизонтальное положение и включите его.

7. Поставьте карандашом или маркером отметки в тех местах, где лазерный луч проецируется на противоположные стены.
8. Замерьте расстояние по вертикали между парой точек на каждой стене (если пол ровный, отметки окажутся на одном уровне).

9. Рассчитайте разность результатов замеров.
10. Разделите ее на расстояние между стенами.

Полученная величина не должна превышать максимальной погрешности, указанной в паспорте нивелира. В противном случае производят подстройку прибора специальными винтами, но делать это можно только при наличии достаточного опыта. Новичкам эту работу рекомендуется поручить мастерам.

Способ установки уровня параллельно поверхности земли (пп. 2 и 6 инструкции) зависит от наличия функции автоподстройки. Если ее нет, построитель ориентируют вручную специальными винтами, руководствуясь показаниями двух пузырьковых уровней. При наличии функции автоподстройки инструмент приблизительно выставляют в горизонтальное положение с точностью до 5°, после чего он самостоятельно производит доустановку.

В течение операции устройство издает звук или мигает индикатором. Долго не прекращающийся сигнал свидетельствует о наличии уклона свыше 5 ° – выровняйте инструмент и активируйте функцию снова.

Применение нивелира для различных операций

С помощью лазерного уровня производят целый перечень работ, например:

укладку плитки;
наклеивание обоев;
оштукатуривание стены;
устройство стяжки;
монтаж гипсокартонной перегородки;
штробление стены.

Для знакомства с технологией применения нивелира несколько операций рассмотрим подробно.

Оштукатуривание стен и устройство стяжки

Качество работ зависит от правильности установки маяков. Перед оштукатуриванием стен мастер действует так:

Переключает прибор в режим вертикальной разметки.
Вычерчивает на стене линии, параллельные лазерной проекции и отстоящие друг от друга на расстояние, на 20 см меньше длины правила (обычно 80 или 130 см).
Переключает прибор в режим вертикального кругового излучения и двигают ближе к стене так, чтобы образованная лазерным светом плоскость соответствовала поверхности будущей штукатурки.
Начиная с дальнего от нивелира угла, с ориентацией на лазерные пучки устанавливают на раствор маяки, так чтобы их внешние грани лежали в заданной плоскости.

Аналогично устанавливают маяки на пол для укладки стяжки, только используют круговое излучение в горизонтальной плоскости.

Устройство перегородки

Монтаж каркаса перегородки производят так:

Перед началом работы нивелир переключают в режим вертикального кругового излучения и устанавливают так, чтобы формируемая лучами плоскость совпала с положением будущей стены.
По лазерной разметке на полу, стене и потолке высверливают отверстия под дюбели.
Прикручивают направляющие профили.
Чтобы нанести разметку под вторую перегородку, примыкающую к первой под прямым углом, переключают уровень в режим излучения в двух взаимно перпендикулярных вертикальных плоскостей и совмещают один из лазерных пучков с любым из профилей.

Укладка напольной плитки

Для этого вида облицовки важно ровно выложить первый ряд. Мастер поступает так:

Устанавливает прибор в дальнем от входа углу помещения и переключает в режим излучения перпендикулярных вертикальных плоскостей (они должны располагаться параллельно стенам).
Наклеивают первую плитку, так чтобы ее угол находился в точке пересечения лучей.
Двигаясь вдоль лазерного пучка, наклеивают оставшиеся плитки ряда.
Отодвигают прибор на ширину модуля и приступают к укладке второго ряда.

Похожим образом выполняют все прочие работы как в доме, так и снаружи. Для экономии заряда батареи включайте только нужный в данный момент излучатель.

Дополнительные принадлежности

Кроме самого уровня мастеру для работы могут потребоваться:

Штатив или настенное (настольное) крепление. Используется для надежной фиксации инструмента при отсутствии ровной гладкой поверхности.
Рейка. Применяется как линейка – для вычерчивания ровных линий, в т.ч. нескольких с равным шагом.
Защитные очки. Чаще всего снабжены красными или желтыми стеклами. Защищают глаза при попадании в них лазерного луча и делают его более заметным на ярко освещенной поверхности.
Приемник (детектор). Устройство подает сигнал при попадании в него луча лазера. Позволяет с комфортом пользоваться прибором в условиях яркого освещения и увеличить его дальнобойность минимум вдвое.
Отражающая мишень (визирная пластина). Более простое устройство для улучшения видимости луча. Снабжено магнитами для удобства крепления к металлическим конструкциям.

В большинстве случаев мишень поставляется с нивелиром в комплекте. Прочие приспособления покупают отдельно.

Источник

Содержание

1. Подготовка к работе – как установить лазерный уровень
2. Как определить погрешность лазерного уровня
3. Применение лазерного нивелира

Выравнивание стен
Работа с плиткой
Поклейка обоев
Монтаж мебели
Перегородки
Идеальный фундамент

4. Полезные аксессуары для работы с лазерным уровнем
5. Безопасность – помните главное

Как подготовить лазерный уровень к работе – часто можно найти в инструкции к прибору. В большинстве случаев предварительный этап предусматривает:

Подключение источника питания
Проверку работы устройства
Установку прибора

Если аппарат работает на аккумуляторе – его заряжают. При использовании батареек, их помещают в отсек питания. Что касается работы устройства то достаточно включить лазерный уровень и проследить, чтобы появился луч лазера.

Все заряжено и работает – можно перейти к установке. Этот этап важен для любого типа работ, ведь от него напрямую зависит качество разметки. К рекомендациям по установке относятся следующие:

Устраните преграды на пути лазерных лучей, чтобы избежать преломления и разрыва светового потока.
Не допускайте расстояния до объекта превышающего максимальный показатель, указанный в технических характеристиках (чем меньше расстояние, тем ниже погрешность).
Максимальное расстояние до объекта можно увеличить за счет использования специального приемника.
Надежно фиксируйте лазерный нивелир и располагайте на ровной поверхности (желательно использовать штатив или специальное крепление/держатель).
Выравнивайте лазерный уровень перед работой. Выставить прибор по горизонту можно при помощи встроенного пузырькового уровня или функции самовыравнивания. Последняя присутствует в полупрофессиональных и профессиональных моделях.

Не забывайте о том, что лазерный луч может травмировать сетчатку глаза при случайном попадании. Поэтому обязательно позаботьтесь о мерах предосторожности в отношении себя и окружающих. При проведении работ важно предупредить людей, которые находятся вблизи оборудования.

Как определить погрешность лазерного уровня – семь раз отмерь …

Погрешность – важный показатель, без учета которого невозможно выполнить точную разметку. Величину отклонений часто указывают в инструкции к инструменту. Ее учитывают и подбирают инструмент с допустимым отклонением от нормы.

В независимости от вида проводимых работ – перед началом стоит обязательно проверить лазерный уровень на точность. Процедура проста и не требует много времени, поэтому нет причин избегать ее. Она убережет от работы с неисправным инструментом.

Как правильно провести проверку погрешности лазерного уровня на примере FUBAG CRYSTAL 20R VH:

Установите лазерный уровень таким образом, чтобы он находился на расстоянии до метра от стены и более 2-х метров от противоположной (параллельной) стены.
Включите лазерный уровень и зафиксируйте отметки на двух параллельных стенах при помощи маркера или карандаша.
Аккуратно переместите прибор к дальней стенке.
Совместите луч с отмеченной точкой и спроецируйте на противоположную сторону.
Совпадает ли он с ранее отмеченным положением? Если «да» — погрешность инструмента незначительна, «нет» — погрешность высока.

Опытные мастера часто используют регулировочные винты для уменьшения отклонений. Однако без должных навыков самостоятельно делать это не стоит, чтобы не навредить измерительному прибору.

Проверив, что отклонение в пределах нормы – можно перейти к работе.

Применение лазерного нивелира

Этап подготовки пройден. Теперь рассмотрим – как пользоваться лазерным уровнем при выполнении наиболее распространенных задач.

Выравнивание стен

Хотите, чтобы все было идеально ровно? Лазерный уровень для маяков штукатурки просто незаменим. Для получения контрольных значений луч лазера направляют вдоль поверхности стены (формируется ориентир), и измеряют отклонения линейкой, установленной перпендикулярно лучу.

Далее все просто. Чтобы выровнять стену подбирают количество штукатурной смеси соответствующее полученным данным. Процедура не сложная, но требует некоторых навыков и опыта, как и любой вид деятельности в строительно-ремонтных работах.

Совет! Для работы с выравниванием стен выбирайте лазерные уровни, в конструкции которых лазерная головка находится достаточно низко на корпусе. Эта особенность отразится на удобстве использования прибора при выравнивании стен. Также обратите внимание, что самым лучшим выбором станут устройства с разверткой луча на 360° (например, FUBAG Pyramid 30G V2х360H360). Минимальная рекомендуемая развертка 180°.

Работа с плиткой

Обычно стены выравниваются под покраску, оклейку обоями или укладку плитки. Для укладки плитки уже все готово – остается только расположить ее под прямым углом. Здесь самым востребованным становится функция крестового построения плоскостей. Благодаря ей работа существенно упрощается и, при этом, выполняется быстрее и качественнее.

Как укладывают плитку мастера? Здесь есть два принципиальных способа:

По лазерному лучу

По отмеченным меткам

Для первого достаточно оставить лазерный уровень включенным и спокойно работать вдоль направляющих. Здесь важно учитывать, что положение прибора должно быть хорошо зафиксировано, а аккумуляторы (или батарейки) должны обладать достаточным объемом заряда. Профессиональные лазерные нивелиры в этом плане точно удовлетворят потребности ремонтника.

Картинка с сайта: fubag.ru

Если заряда не так уж много или же луч мешает работе – можно воспользоваться маркером или карандашом, чтобы нанести контрольные метки. После выключения аппарата будет предостаточно времени для укладки плитки. Результат можно проверить повторным включением уровня.

Аналогично описанной процедуре можно выполнять и укладку плитки на пол.

Совет! Для укладки плитки лучше всего подойдут трехплоскостные лазерные уровни (пример FUBAG Pyramid 30R V2х360H360). Однако при непрофессиональном и редком использовании вполне сойдут и другие бытовые модели, включая те, что проецируют лучи всего в двух плоскостях.

Поклейка обоев

Для данного вида работ понадобится использование горизонтального и вертикального луча по-отдельности. Вертикальная проекция поможет ровно приклеивать обои лист за листом. В случае если оклейка идет в горизонтальном направлении можно воспользоваться соответствующей проекцией, переключив лазерный уровень.

Картинка с сайта: fubag.ru

Хозяевам на заметку – измерительным прибором можно воспользоваться для проверки работ, выполненных нанятым мастером. Отклонения и неровности станут поводом для снижения стоимости услуг или же аргументируют необходимости в переклеивании обоев за счет нерадивого работника.

Монтаж мебели

Не только обои и плитка нуждаются в выравнивании. Мебель отлично смотрится, если нет перекосов – с этим утверждением нельзя не согласиться. Лазерный уровень особенно востребован при установке подвесной мебели, но также используется для размещения других предметов в соответствии с задуманным дизайном интерьера.

Картинка с сайта: fubag.ru

Для регулировки положения мебели достаточно воспользоваться лучами в горизонтальной плоскости. Прибор поможет быстро настроить положение предметов с минимальной погрешностью (чаще всего изменить положение позволяют регулируемые ножки).

Перегородки

Вы наверняка знаете о том, что для сооружения перегородок используются гипсокартонные листы. Однако если вы в первый раз сталкиваетесь с этим видом работ, то наверняка еще не знаете насколько эффективнее работа идет при наличии правильно измерительного инструмента.

Для возведения ровной стены обычно делается следующее:

Сначала проецируют горизонтальный луч на полу параллельно противоположной стене от будущей перегородки.

При помощи карандаша или маркера устанавливаются метки – каждые 20-40 см.

После разметки точек мастер соединяет их линиями (с помощью линейки или правила).

Как только разметка пола готова, при помощи лазерного уровня линия переносится потолок и снова проходит разметка.

И финальным штрихом становится проекция на стены по уже найденным точкам.

Как видите, здесь наиболее эффективным будет прибор с возможностью построения плоскости на 360°.

Картинка с сайта: fubag.ru

Идеальный фундамент

После нескольких примеров наверняка уже сложилось понимание того, как используется лазерный уровень для разметки. Если фундамент еще не залит, тогда здесь поможет спроецированная вертикаль. Она поможет построить правильный каркас под будущую заливку.

Фундамент залит? Тогда нужно верно оценить – насколько хорошо и ровно он сделан? Имея под рукой уровень, сделать это довольно просто:

Установите инструмент в центре сооружения и выровняйте положение.

При помощи рейки измерьте (сделайте насечки) высоту до луча в каждом из четырех углов сооружения (контрольных точек).

Оцените полученные результаты. Показатели отклонения должны составлять не более 1 см на 10 метров фундамента.

Полезные аксессуары для работы с лазерным уровнем

Для расширения функционала и удобства различных видов работ были созданы опциональные устройства и инструменты, о которых нельзя не поговорить, рассматривая практическое применение. Рассмотрим каждый из них по порядку.

Картинка с сайта: fubag.ru

Лазерная мишень. Такой аксессуар часто можно увидеть в комплекте с измерительным инструментом. Стандартная конструкция – пластина красного или зеленого цвета с разметкой. В мишенях FUBAG с обратной стороны имеется зеркальная поверхность, а на грани установлены магниты для фиксации на металлической поверхности.

Где пригодится: Для работы на больших расстояниях и при яркой освещенности. На поверхности мишени намного легче разглядеть лазерный луч. Дополнительные деления позволяют проверить точность. Из-за особенностей мишень часто используется для создания натяжных потолков.

Картинка с сайта: fubag.ru

Лазерный приемник. Прибор способный увеличить дальность распознавания луча в два раза. Устройство востребовано в работе на улице и при необходимости замеров на больших расстояниях. Чаще всего лазерные приемники работают в паре с лазерными уровнями того же производителя. Стоит обратить внимание и на то, что нивелиры могут и не обладать нужным режимом для улавливания приемником.

Где пригодится: Приемник востребован в профессиональной сфере. В бытовом использовании лазерного уровня он применяется не часто.

Оптический визир. Дополнительный аксессуар для профессиональных уровней, работающих на большие расстояния. При помощи него можно понять, куда падает луч при дальности до 100 м.

Где пригодится: Для строительства на обширной территории и ландшафтных работ.

Картинка с сайта: fubag.ru

Рейка. Вспомогательный измерительный инструмент, который поможет измерять расстояние.

Где пригодится: Мы уже упоминали рейку. Примеры использования: выравнивание фундамента, стяжки пола и стен.

Картинка с сайта: fubag.ru

Штатив. Тренога для удобной фиксации положения лазерного уровня. Штативы могут отличаться конструкцией и иметь дополнительные элементы для удобства работы (телескопический механизм, пузырьковый уровень, различные виды крепления и т.д.).

Где пригодится: Штатив один из наиболее частых аксессуаров, который применятся в тандеме со строительным лазерным нивелиром.

Помимо перечисленных есть также бесчисленное множество креплений для фиксации на металлических поверхностях, трубах, стенах и т.д. Каждое из них увеличивает удобство использования инструмента.

Безопасность – помните главное

Работая с лазерными приборами главное помнить, что прямое попадание на сетчатку может вызвать ожог и более серьезные последствия. Поэтому для работы с лазерным уровнем стоит пользоваться защитными очками или быть предельно аккуратным.

Помимо собственной безопасности стоит помнить и окружающих. Обязательно предупреждайте всех, кто может находиться поблизости. Старайтесь ограничивать присутствие посторонних на месте работы.

Краткие рекомендации по выбору лазерного уровня

Пользоваться лазерным уровнем не сложно. Требуется навык и понимание. Внимательно относитесь к каждому этапу работы и сможете добиться лучших результатов работы.

При выборе лазерного инструмента стоит обратить внимание на:

Дальность прибора. Выбираете лазерный уровень для использования в быту, преимущественно внутри помещения? 10-20 метров вполне хватит. Для профессионального использования могут применяться нивелиры от 20 метров (с приемником) – однако итоговое решение по выбору дальности стоит принимать в зависимости от типов работ.

Цвет луча. При выборе цвета запомните – зеленый лазер с длиной волны 535-550 нм лучше виден, но в силу конструктивных особенностей стоит дороже. Из-за стоимости и обилия оттенков зеленого цвета вокруг, многие мастера предпочитают использовать лазерный уровень с красным цветом луча.

Количество лучей. Опять же берем под себя. Если есть необходимость в трех плоскостях, покупаем с тремя лучами, достаточно двух – с двумя. Как и в определении предыдущих характеристик, здесь важную роль играет правильное понимание того, что вам предстоит сделать.

Диапазон нивелирования. Для двух плоскостей хватит угла развертки 180°. Однако существуют модели 180°+360°, а также только 360°, причем для трех плоскостей. Чем больше, тем удобнее, но и дороже. Это стоит учитывать перед покупкой.

Погрешность. Даже для бытовых задач рекомендуем обращать внимание на полупрофессиональные приборы. Погрешность 0,3-0,5 мм на метр – среднее значение, которое позволит качественно выполнить любую работу и насладиться полученным результатом.

Источник питания. Питания всего 2 варианта – аккумулятор и батарейки. Как правило, обращают внимание не на источник, а на количество времени работы. Советуем также выбирать в зависимости от того, сколько планируется использовать прибор во включенном состоянии.

Защитные характеристики прибора. Большинство современных моделей хорошо защищены от ударов, пыли и влаги. Надежный аппарат должен иметь IP не менее 44. Оптимально 54 и более. Параметр также может существенно отражаться на итоговой стоимости прибора.

Если вы еще не решили, какой лазерный уровень выбрать для ваших задач. И вам нужно больше информации об особенностях конструкции, аксессуарах и т.д. Рекомендуем ознакомиться с соответствующим материалом в разделе «Советы Эксперта».

Источник

Сегодня мало кто представляет себе мелкий ремонт без использования лазерного уровня. Он не только прост и удобен в обращении, но и незаменим во многих работах — от установки навесной мебели до выравнивания фундамента

Фото: Chanchai phetdikhai / Shutterstock / FOTODOM

Рассказываем, что это за инструмент и как правильно его применять.

Что такое лазерный уровень
Виды по типу излучателя
Виды по типу работы
Как настроить
Как пользоваться
Дополнительный инструмент
Советы

Что такое лазерный уровень

Лазерные уровни бывают разных типов: поворотные, поперечные и самонивелирующиеся

Лазерный уровень — это инструмент, используемый в строительстве и ремонте для определения горизонтальных и вертикальных линий с высокой точностью. Он проецирует лазерные лучи, которые создают видимую линию на поверхности, позволяя точно и быстро выравнивать объекты по горизонтали или вертикали. Лазерные уровни бывают разных типов: поворотные, поперечные и самонивелирующиеся. Каждый из них подходит для конкретных применений. Как правило, их можно закрепить на штативе или на стене.

Как работает лазерный уровень

Принцип работы инструмента основан на использовании лазера, то есть высокофокусированного луча света. Он проецирует одну или несколько фиксированных линий или точек вдоль горизонтальной или вертикальной поверхностей, позволяя определить, насколько они ровные. Некоторые лазерные уровни сочетают в себе линии и точки и поэтому считаются более универсальными. [1]

Лазерные уровни необходимы для проведения разных работ как внутри, так и снаружи помещения. Например, с их помощью можно повесить полки, выложить плитку и даже выровнять фундамент для дома.

Чем лазерный уровень отличается от нивелира

Лазерный уровень и нивелир — это инструменты, используемые для определения горизонтальных и вертикальных плоскостей, но у них есть некоторые отличия.

Лазерные уровни чаще всего используются в строительстве, дизайне интерьеров и для установки подоконников, дверей. Нивелиры в основном используются в геодезии и при выполнении работ, связанных с высотными измерениями.
Лазерный уровень не применяют для проецирования на дальние расстояния. Даже самые дорогие модели не могут «бить» на несколько десятков метров. В то же время некоторые модели нивелиров с легкостью можно использовать на расстоянии более 100 м.
Лазерные уровни менее точны и работают с погрешностью примерно в 1 мм на каждый метр проекции. Нивелиры гораздо точнее. Их погрешность составляет 0,2–0,3 мм на каждый метр. [2]

Виды лазерных уровней по типу излучателя

Линейный лазер проецирует не только точки, но и линии между ними

Существует несколько различных типов лазерных уровней, различающихся по способу применения и стоимости:

точечный — самый простой тип лазерного уровня. Устройство может проецировать три — пять лазерных точек в разных плоскостях. Чаще всего его используют внутри помещений при установке перегородок или монтаже стен. При этом точки могут проецироваться на расстоянии до 30 м;
линейный — более продвинутая версия инструмента. Подобный прибор проецирует не только точки, но и линии между ними. Обычно его применяют внутри помещений, если нужно прикрепить навесную мебель или повесить картину. Длина луча — не более 20 м. Однако существуют промышленные экземпляры, способные «бить» в два раза дальше;
ротационный — лазер подобного типа оснащен головкой, которая может вращаться на 360°. Еще одно отличие от предыдущих типов заключается в дальности проецирования луча. Такие лазерные уровни подходят для наружных работ — выравнивания дорог, закладки фундамента или прокладки труб;
комбинированный — этот лазерный уровень совмещает в себе функции трех вышеуказанных инструментов. Такие модели могут проецировать точки и линии как горизонтально, так и вертикально [3].

Виды лазерных уровней по типу работы

Самовыравнивающийся лазерный уровень подойдет профессионалам, которые занимаются ремонтом, он оснащен самовыравнивающимся механизмом или датчиком, часто в виде маятника, который поддерживает настройку уровня

Придя в магазин, вы наверняка задумаетесь, какую модель выбрать — самовыравнивающуюся или ручную. Объясняем, в чем между ними разница.

Самовыравнивающаяся модель

Такой лазерный уровень подойдет профессионалам, которые занимаются ремонтом. Он оснащен самовыравнивающимся механизмом или датчиком, часто в виде маятника, который поддерживает настройку уровня. Этот функционал особенно полезен, если вам нужно часто перемещать лазерный уровень по оживленной рабочей площадке. Даже если вы перенесете его с места на место, вам не придется переживать о повторном выравнивании. Единственный возможный недостаток — цена.

Ручная модель

Ручной лазер подойдет тем, кто не готов переплачивать за профессиональный инструмент. Он не так удобен при постоянном использовании, тем не менее со своей задачей справляется на все сто. Правда, перед началом использования придется вручную его настроить с помощью спиртового уровня, на это потребуется время. При переносе из одного места в другое все настройки нужно устанавливать заново.

Как настроить лазерный уровень

Зеленый лазерный луч уровня часто легче увидеть при сильном освещении, так как он в 50 раз ярче красных лазеров

Тщательная настройка позволит вам избежать ошибок на этапе эксплуатации инструмента. Рассказываем, как правильно подготовить лазер к использованию.

Установите лазерный уровень на ровную поверхность. Лучше всего разместить прибор в центре комнаты. Если вы используете штатив, убедитесь, что он установлен ровно, в этом помогут встроенные спиртовые уровни. Отрегулируйте ножки штатива. Так вы сможете работать с лазером даже на неровном полу.
Откалибруйте лазерный уровень. На основании встроенных спиртовых уровней откалибруйте инструмент. Самовыравнивающийся лазер сделает все самостоятельно.
Проведите необходимые измерения. Как только лазерный уровень будет готов к работе, можно приступать к измерениям. Определите желаемую высоту для выполнения работ и отрегулируйте лазер таким образом, чтобы линия выровнялась. Если вы используете лазерный уровень на открытом воздухе, видимость линий может затруднить яркое солнце. Наденьте солнцезащитные очки и используйте режим дневного света, если он предусмотрен в модели. Некоторые лазерные уровни также позволяют выбирать между красным и зеленым светом. Зеленый лазерный луч уровня часто легче увидеть при сильном освещении, так как он ярче красных лазеров.

Как правильно пользоваться лазерным уровнем

Лазерный уровень может потребоваться для проведения разных работ. Рассказываем, как правильно его применять.

Для выравнивания стен

Часто лазерный уровень применяют при выравнивании стен штукатуркой. Для определения наличия кривизны необходимо установить прибор таким образом, чтобы проекция плоскости на полу шла строго вдоль стены. Затем с помощью линейки или рулетки нужно измерить расстояние между лазерным лучом и стеной. Если стена ровная, то все значения будут одинаковыми.

Для выравнивания пола

Выровнять пол с помощью лазерного уровня довольно просто. Для этого необходимо установить прибор по центру комнаты и включить режим проецирования горизонтальных линий. Затем с помощью линейки нужно измерить расстояние от разметки до поверхности пола и определить наивысшую точку, а также подъемы и различные углубления.

Для выравнивания фундамента

Для начала нужно провести линию, по которой будет расположен фундамент. Она обычно должна быть параллельна дороге или забору на участке. Обозначим эту линию как АВ, где буквы — это колышки, между которыми натянута веревка.

Затем с помощью лазерного уровня необходимо настроить направление. Устанавливаем прибор над колышком А, выставляем угол 90° и направляемся с рейкой и сигналоуловителем к точке, которая перпендикулярна линии АВ и находится на расстоянии от точки А. По рейке определяем точку перпендикуляра и ставим новый колышек. То же самое делаем для четвертой точки. После этого натягиваем веревку между установленными колышками — и периметр готов.

Аналогично размечаем внутренние стены. Колышки также могут служить для установки деревянных ограждений и маяков, стойки которых должны быть на проектной линии фундамента или стены (снаружи периметра). В этом случае с помощью нивелира проверяем горизонт контрольных стоек, а периметр строения переносим на местность с помощью рулетки и веревок.

Для укладки плитки

Перед началом работы необходимо выровнять поверхность. О том, как это сделать, упоминается выше. Затем нужно установить лазерный уровень таким образом, чтобы он создал горизонтальную линию на уровне пола. Если вы укладываете плитку на стену, то в таком случае лазерная линия должна идти параллельно поверхности. [4]

Дополнительный инструмент для лазерного уровня

Для работы с лазерным уровнем необходимо приобрести специальные защитные очки

Иногда для успешного проведения работ могут потребоваться дополнительные аксессуары.

Мишень. По сути, это обычная пластина с нанесенным рисунком мишени. Обычно она лежит в комплекте с новым лазером. Но если вы приобрели устройство с рук, то есть вероятность, что ее придется докупать отдельно. Мишень необходимо закрепить на вертикальной поверхности. Это можно сделать вручную, но некоторые модели оснащены специальными магнитными креплениями для «прилипания» к различным металлическим элементам, вроде направляющих для гипсокартона. Затем на мишень направляют лазерный луч, чтобы выяснить, на какой отметке он окажется. Если поверхность ровная, то луч будет бить «в яблочко».
Рейка. Второй важный аксессуар — это рейка. Ее довольно легко спутать с обычной линейкой, поскольку она представляет собой узкую пластину длиной 3–4 м с нанесенной разметкой с шагом 1–2 см на одной стороне и 1–2 мм — на противоположной. Их главная задача — определять перепад высот. В продаже можно найти как фиксированные варианты, так и складывающиеся. Пользоваться рейкой довольно просто: ее необходимо установить в контрольной точке, а затем направить на луч лазера. Затем нужно снять показатели и повторить замеры в других местах внутри помещения. Отклонения в показателях свидетельствуют о наличии неровностей.
Лазерный приемник. Как отмечено выше, при работе под прямым солнцем проецируемые лучи могут быть не видны. Для таких случаев существует специальный лазерный приемник. Его крепят на рейке, чтобы увидеть, на какой отметке проходит луч. Важно: внимательно изучите лазерный уровень перед покупкой этого дополнительного оборудования. К примеру, приемник для красного лазера не будет работать с зеленым. [5]
Защитные очки. Для работы с лазерным уровнем необходимо приобрести специальные защитные очки. При этом они не гарантируют 100%-ной защиты, а служат препятствием для пучка света при кратковременном воздействии на сетчатку и хрусталик глаза. Но их основная задача — улучшение видимости лазерного луча при ярком освещении. Благодаря специальным светофильтрам будет отчетливее видна лазерная линия.

Советы при работе с лазерным уровнем

Чтобы выставить прямой угол, нужно отмерить небольшое расстояние с двух концов стены и пустить по этим отметкам луч

Вот еще несколько полезных советов при работе с лазерным уровнем.

Как выставить прямой угол

Для ровной укладки напольной плитки вам потребуется выставить прямой угол. Чтобы сделать это с помощью лазерного уровня, нужно отмерить небольшое расстояние с двух концов стены и пустить по этим отметкам луч. Затем необходимо активировать режим отображения перпендикулярных плоскостей. Если его нет, нужно переставить прибор к другой стене и измерить расстояние от лазерной линии до второй стены в нескольких местах. Если оно разное, необходимо выровнять стену для достижения прямого угла. [4]

Как проверить лазерный уровень

Чтобы проверить лазерный уровень, нужно выставить его на штативе между двумя параллельными стенами. При этом расстояние от каждой из них до прибора должно отличаться более чем в два раза. Затем необходимо откалибровать прибор, если нет автоматической настройки, отобразить горизонтальную разметку и сделать метки на стенах в нескольких местах. После этого нужно расположить прибор ближе ко второй стене и вновь активировать лазер. Если пол ровный, отметки окажутся на одном уровне, но может присутствовать небольшая погрешность. Точные допуски можно узнать в техпаспорте устройства.

Как выставить лазерный уровень параллельно стене

Чтобы выставить лазерный уровень параллельно стене, необходимо выполнить следующие шаги:

Установите лазерный уровень на штатив на полу или на устойчивой поверхности, ближе к стене;
Включите лазерный уровень и убедитесь, что он горизонтально выровнен. Для этого используйте встроенные пузырьковые уровни, если они есть;
Направьте лазер на стену. Поскольку луч лазера будет проецироваться прямо, отметьте точку, где лазер пересекает стену;
Передвиньте уровень на расстояние, равное нужному пространству от стены, и снова проецируйте лазер. Убедитесь, что второй луч совпадает с тем же уровнем;
Рассчитайте промежуток между линиями лазера и стеной; они должны быть одинаковыми по всей длине, чтобы уровень был установлен параллельно;
Убедитесь, что уровень надежно закреплен, чтобы избежать изменений. [5]

Будьте в курсе важных новостей — следите за телеграм-каналом «РБК-Недвижимость»

Источник
