Сегодня уже далеко не каждый турист умеет пользоваться компасом. А зря! Несмотря на то, что GPS-навигаторы понятны, практичны и удобны, у них есть значительный минус: зависимость от источника энергии. Т.е. если батарея разрядилась, испортилась, или навигатор по какой-либо причине перестал определять ваше местонахождение, вам остается полагаться только на внешние ориентиры (мох, звезды и т.д.). Но гораздо лучше иметь при себе такую незаменимую и достаточно надежную вещь, как компас.
Но для того, кто не умеет ориентироваться по компасу, данный инструмент будет бесполезен (если только вы не собираетесь с помощью стекла разводить костер). А потому, приведем краткую и понятную инструкцию ориентирования по компасу на местности.
Виды туристических компасов
Для начала, разберемся с тем, какие виды туристических компасов бывают.
Первым делом, вспомним старый и хорошо известный с советской эпохи компас Адрианова. К слову, Адрианов – русский военный картограф, который, собственно, сконструировал компас с подсветкой (на фосфорной основе) еще в 1907 году.
Преимуществами данного инструмента является то, что указатель стрелки, стороны света, а также указатель мушки визира подсвечивается в темноте. Кроме того, он вполне надежен и пользуется большой популярностью у туристов в постсоветских странах. Минусом в его использовании является то, что магнитная стрелка неустойчива при движении.
Также бытует мнение, что некоторые компасы этого вида радиоактивны. Это касается старых компасов, в которых для подсветки использовались радиоактивные элементы.
В спортивном ориентировании (подобные мероприятия мы проводим в рамках одно-, двухдневных походов, следите по ссылке, чтобы не пропустить) наиболее популярны жидкостные компасы. За счет того что внутренний его объем залит жидкостью (керосин и т.п.), стрелка при ходьбе или беге не колеблется. Это достаточно удобно, когда нужно быстро ориентироваться и достигать объектов.
Также среди туристов популярны планшетные компасы. Они удобны тем, что в них есть линейка с указателем и лупа. Это помогает точнее ориентироваться по карте.
Кроме того можно выделить компас-брелок, наручные компасы, компас на палец.
Но самое главное при выборе данного предмета, кроме внешней привлекательности и удобства в использовании, убедиться в его функциональной пригодности и исправности.
Поскольку рынок перенасыщен товарами из Китая, необходимо перед покупкой обязательно проверить компас следующим образом. Для начала проверяем, соответствует ли направление магнитной стрелки географическому северу. Если с этим все в порядке, подносим к компасу металлический предмет, например, нож. Стрелка должна отклониться от первоначальной позиции. Затем предмет забираем. После этого стрелка должна вернуться в исходное положение без видимых отклонений.
Во всех туристических компасах используется свойство намагниченной стрелки располагаться вдоль магнитных силовых линий Земли. При этом для сверхточного ориентирования (например, на судах) делается поправка на то, что магнитные линии Земли не полностью совпадают с географическими меридианами. А соответственно, рассчитывается угол между географическими и магнитными меридианами.
Компас пригодится в походах:
Пешие походы
с 6 по 8 июн 2025
— 3
дня
с 7 по 14 июн 2025
— 8
дней
Как пользоваться компасом?
Компас в лесу незаменим. Источник: фотобанк Лори / Андрей Пустякин
Для начала разберем основные термины, связанные с ориентированием по компасу.
Составные части компаса Адрианова:
- Корпус;
- Вращающееся кольцо визира;
- Магнитная стрелка;
- Тормоз стрелки;
- Шкала с градусами (лимб);
- Мушка визира;
- Указатель отсчетов визира;
- Нулевое деление шкалы (север);
- Целик визира.
Наверняка, вы не раз слышали такое понятие, как азимут. Разберемся, что же это такое.
Азимут (при ориентировании по компасу) – это угол между указателем стрелки компаса, ориентированном на север (совмещенным с нулевым делением шкалы) и направлением на какой-либо удаленный предмет.
Отсчитывается азимут исключительно по часовой стрелке (см. картинку выше).
Теперь перейдем непосредственно к подробной инструкции по тому, как пользоваться компасом.
Как ориентироваться по компасу?
Итак, у нас есть компас, карта местности и некий объект на карте до которого нам нужно добраться. Как правильно пользоваться компасом и картой, чтобы достичь заданной цели?
Снимаем фиксатор стрелки. Ждем, пока стрелка остановится, и указатель покажет направление на север. При этом держим компас в горизонтальном положении поодаль от металлических предметов. Верх карты всегда ориентирован на север (слева – запад, справа – восток, внизу – юг).
Для определения азимута нам необходимо совместить север компаса с севером карты. Сами также становимся лицом на север. Центр компаса необходимо совместить с местом нашего положения на карте.
Для того чтобы определить свое местонахождение на карте необходимо сориентироваться по объектам, которые находятся в зоне вашей видимости. В этом поможет умение читать карту: учесть рельеф (возвышения, низины), реки, тропы и дороги. К примеру, перед нами река или дорога, участок который направлен на север. Ищем, где на карте есть такие участки. Или мы видим вдалеке гору под определенным углом к северу (азимут). Находим, при перемещении компаса по карте, в какой точке угол будет соответствовать тому, что мы видим.
После того, как мы определили наше местоположение, выбираем цель, которой нам нужно достичь. Снова совмещаем север карты с севером компаса. Совмещаем указатель направления на компасе (указатель отсчета визира) с направлением к объекту на карте. Вращаемся до тех пор, пока направление магнитной стрелки не совпадет с севером на колбе. Теперь можно начинать движение по указателю на компасе, наблюдая за тем, чтобы север стрелки был постоянно совмещен с севером на колбе. Двигаясь в заданном направлении, мы достигнем необходимого объекта.
Ориентирование по компасу без карты
Полезно уметь применять и карту, и компас. Источник: фотобанк Лори / Сергей Дрозд
Теперь предположим, мы пошли в лес по грибы без карты, но компас с собой захватили (чтоб не оставлять по пути крошки, которые могут съесть птицы).
Чтобы не заблудиться в походе, нужно выбрать четкий протяженный объект, который будет служить вам ориентиром. Например, это может быть дорога или река. Итак, мы стоим на дороге. От нее уходим в лес по примерно перпендикулярной линии. Отойдя немного, но оставляя дорогу в зоне видимости, поворачиваемся к ней лицом. Достаем компас и приводим его в активное состояние. Поворачиваем его до тех пор, пока указатель стрелки не совпадет с нулевой шкалой. Далее по центру компаса проводим воображаемую линию к нашему объекту (дороге). Фиксируем азимут нашего возвращения. Противоположная сторона линии (указатель мушки) покажет нам направление движения в лес. При движении вглубь леса желательно периодически проверять, не слишком ли мы отклонились от заданного направления.
Чтобы применить полученные знания на практике, возьмите с собой компас в Поход на Байкал или Алтай, а чаще всего мы их применяем в новых походах выходного дня по Ленинградской области.
Походы по Карелии и Ленобласти
с 6 по 8 июн 2025
— 3
дня
с 6 по 8 июн 2025
— 3
дня
с 6 по 8 июн 2025
— 3
дня
Можно создавать целую цепь объектов для ориентирования, фиксируя значения азимута.
Если вы решили вернуться к заданному объекту, берем компас так, чтобы линия (указатель мушки) показывал вперед. Далее разворачиваемся вместе с компасом так, чтобы север стрелки совпал с севером шкалы. Теперь можно двигаться в сторону, куда обращен ваш взгляд.
Кроме компаса, есть другие распространенные способы ориентирования на местности. Выделим среди них наблюдение за Солнцем и Полярной звездой. Как ориентироваться по звездам? Найти Полярную Звезду (в созвездии Малой Медведицы) – она всегда находится на севере. Если вам нужно определить стороны света по Солнцу, необходимо пронаблюдать, где оно восходит и где садится. Соответственно восход – это восток, а закат – запад.
Теперь вы знаете, как правильно пользоваться компасом и сориентироваться на местности, а значит, не только не заблудитесь, но и поможет другим выбраться из лесу. Также в походе можно пользоваться картами в мобильных приложениях.
Источник заглавного фото: фотобанк Лори / Евгений Харитонов
Проверить свои навыки использования компаса можно в походах:
Пешие походы
с 6 по 8 июн 2025
— 3
дня
с 7 по 14 июн 2025
— 8
дней
Контакты
Удиви меня
Как пользоваться армейским компасом
В современном мире компасом надо уметь пользоваться всем на начальном уровне на случай потери/порчи/посадки навигатора, а на более продвинутом уровне:
- увлекающимся спортивным ориентированием;
- любителям Old School;
- выживальщикам, готовящимся к БП. (да, через месяц примерно после того, как наземные станции сопряжения GPS и ГЛОНАСС сгорят в огне ядерных взрывов, спутниковые навигаторы потеряют свою точность).
Любителям теории полезно прочитать про магнитное склонение, но на практике знание о нем вам крайне редко пригодится.
Существуют разные модификации компасов.
Как ими пользоваться, расскажу. Обычно все просто, но постоянно возникают вопросы, зачем там разные крутящиеся части.
Но для начала возьмем карту. Предположим, что мы находимся в точке 34 и хотим прийти к точке 40.
Для начала возьмем
Спортивный планшетный компас
У него быстро вращается и успокаивается стрелка, а его основание прозрачное. Кладем его на карту так, чтобы соединить одной из его продольных линий СТАРТ и ФИНИШ.
Можно и не линию эту искать, а просто соединить наши точки ребром плашки компаса
Важный момент! ФИНИШНАЯ точка должна располагаться НА КОНЦЕ компаса. Если мы соединим точки наоборот, то и отправимся потом в противоположную сторону.
Теперь нам надо сделать так, чтобы северная стрелка компаса показывала ровно на север на карте. Север у нас на всех картах наверху (за исключением карт выходов из московского метро…).
В этом нам поможет крутящаяся круглая штука — картушка компаса — и синие линии, начерченные сверху вниз на этой карте (магнитные меридианы).
Теперь можно карту убрать даже. Начинаем крутиться на месте с компасом/крутить карту вместе с компасом так, чтобы стрелка компаса показывала на север на картушке (на букву N).
Всё!
Конечно, можно и не крутить картушку, и поставить стрелку компаса ориентированной на верхнюю границу карты на глазок, но края карты, параллельно которым должна встать стрелка, на границе поля зрения, и накопить отклонение легко. А а у нас еще ж есть магнитное склонение, местные магнитные аномалии, неточность карт, кривые руки, зрение и т. д., так что там, где можно избежать ошибки, лучше избежать.
Спортивный напальчный компас
Прикладывается к нашему Старту и финишу соответствующим образом.
Компас собранный под правую руку
Компас собранный под левую руку
Далее действия аналогичны действиям с планшетным компасом.

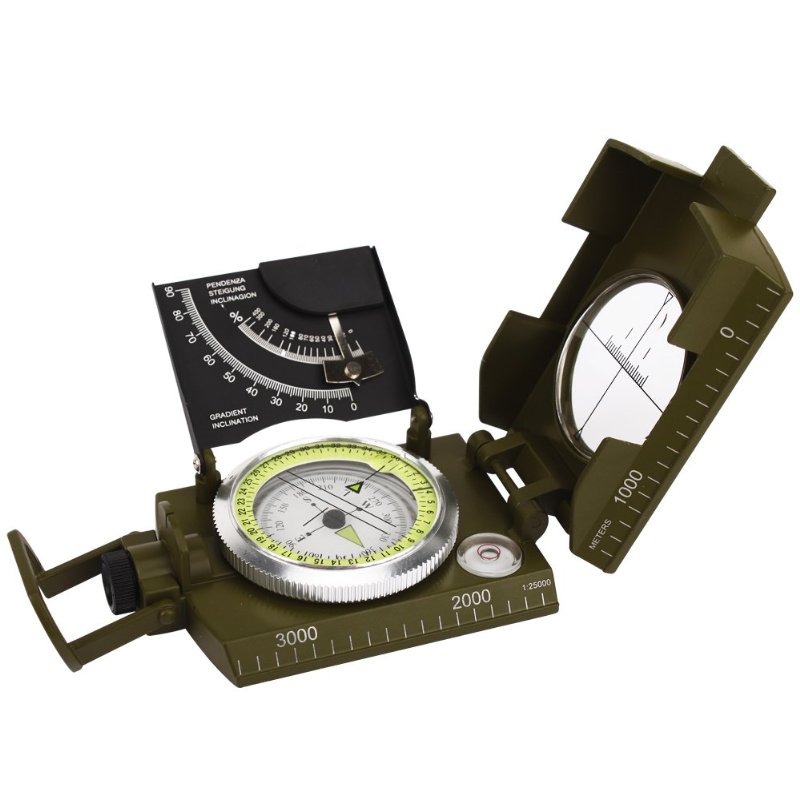

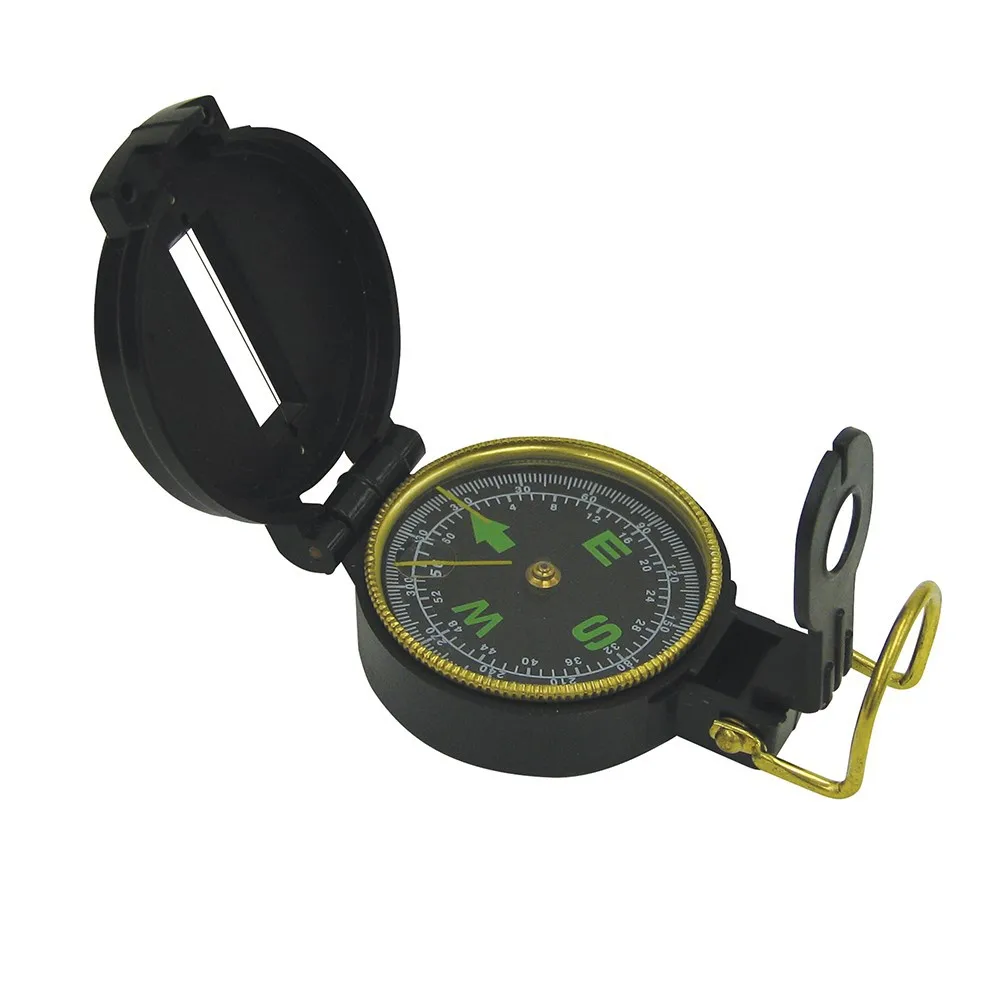

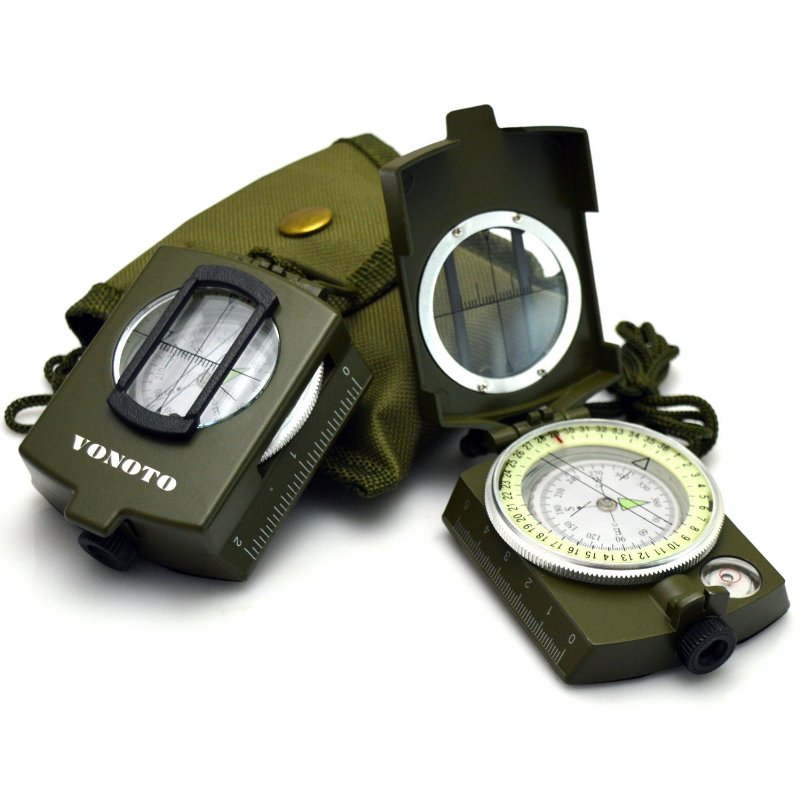

Военный компас
Военный он потому, что помимо деления круга на градусы, привычные со школы, этот компас имеет еще риски, делящие круг на 6400 делений. С помощью этого деления снайперы и артиллеристы могут быстро определить расстояние до цели, зная её габариты. Подробнее об этом можно прочитать, например, здесь, или загуглив «мера измерения углов тысячная».
Нас же интересует его гражданское применение и его визиры (лупа и крышка с прорезью и струной).
Сначала все точно также, как и со спортивным компасом: кладем его, соединяя точки СТАРТ и ФИНИШ, передом (крышкой) по направлению финишу.
Картушку тут крутить бесполезно, поэтому, надеясь только на наш глазомер, сразу начинаем вращаться так, чтобы северная стрелка указывала на север карты.
В принципе, и так уже ясно, куда идти: крышка компаса нам показывает направление. Но у нас же не обычный компас, а с наворотами! Запоминаем на всякий случай азимут на наш объект (265 градусов), потому что сейчас мы будем много двигать компас и все собьем. Поднимаем крышку со струной на 90°, а кронштейн с лупой приблизительно на 45°, так, чтобы в лупу было видно желтую риску и шкалы азимутов, а в прорезь со струной — объекты местности.
И подносим компас к лицу
Первое осознанное селфи
Видим мы примерно следующее
То есть мы видим одновременно: желтую риску, под которой крутится диск с указанием градусов (нам надо повернуться так, чтобы было 265), две прорези (на кронштейне с лупой и на крышке компаса), струну, натянутую посредине прорези в крышке (на фото из-за фокусировки не видна), и приметную березу, которая находится на одной линии со всем вышеперечисленным.
Потом компас можно убрать и спокойно идти к примеченному в прорези объекту. У объекта процедуру с прикладыванием компаса к лицу повторить (тут надо не забыть про наши 265 градусов) и так далее, пока не придем куда надо.
Конкретно этот компас, что у меня , очень медленный, не рекомендую его для спортивного ориентирования и вообще, если вам важна скорость.
Обычный компас без наворотов
Тут нет никаких крутящихся картушек, визиров и прочего. Зато он легкий, валяется с непринужденным видом на дне рюкзака/висит на шее и достается при необходимости, когда GPS сдох.
Обычно я даже не ориентирую карту на север, это и в уме делается. В нашем примере по карте видно, что нам надо идти почти что на запад (налево от стрелки, указывающей на север).
Кому-то может показаться удобным вот такой компас, вешающийся как наручные часы, на запястье
Компас в электронных устройствах
Например в некоторых GPS приемниках, таких например как мой Garmin Etrex 30.
Вот как выглядит экран с ним (пользоваться компасом надо в горизонтальном положении прибора)
Умный прибор сразу пишет мне что его передняя часть направлена по магнитному азимуту 309 градусов.
А если я включу навигацию на какую-то точку, то появится стрелка, показывающая направление на мою цель
Мне надо повернуть немного налево чтобы моя цель оказалась прямо передо мной.
Практически любой современный смартфон оборудован компасом — надо только поставить приложение. Одно из самых простых GPS Status & Toolbox. А вот например экран компаса в приложении Locus Map.
Ввиду того, что на компас в электронике электромагнитное излучение оказывает особое влияние, для корректной работы компасов в таких приборах надо проводить их калибровку, причем чем чаще, тем лучше. В продукции Garmin надо в меню компаса выбрать пункт “Калибровать компас” и следовать инструкциям на экране (Программа покажет как покрутить прибор в разных плоскостях). Чтобы откалибровать компас на Android, надо или так же выбрать соответствующий пункт в меню приложения, или, если он отсутствует, запустить компас, а потом делать телефоном вот такие движения.
Помня о надежности и обычных компасов, не храните их вблизи с железными вещами, сильными магнитами (есть в динамиках например) и подольше от других компасов.
Чтобы освоить на практике процедуру навигации с компасом советую поучаствовать в соревнованиях по спортивному ориентированию. Например в Мосмеридиане.
Вот, пожалуй, и всё для тех, кто хотел узнать, какие компасы бывают, и научиться работать с ними.
PS: для диванных выживальщиков и теоретиков, ваяющих презентации в клубах спортивного туризма: теоретического бреда про построение дирекционных углов на карте Генштаба не будет. Кроме как на зачете по военной топографии мне это ни разу в жизни не пригодилось. Вам пригодилось? Реальный случай описываем в комментах.
PPS: Пока писал эту статью, пришла идея написать пост о способах нахождения сторон света без компаса и развеять пару устойчивых мифов. Вот она.
Присоединиться к моим походам можно через группу во Вконтакте: https://vk.com/shuriktravel. Там есть расписание планируемых мероприятий, но проще вступить в группу, и тогда вам будут приходить приглашения в походы (у вас же стоит разрешение на приглашения на мероприятия в настройках?) ?
Как пользоваться компасом?
Ниже я опишу важные моменты, из чего состоит компас, что влияет на точность его показаний, что необходимо соблюдать при работе с компасом, как проверить его работоспособности и т.д. Представлена краткая инструкция как пользоваться компасом.
Прежде чем пользоваться любым компасом, необходимо для начала проверить чувствительность его магнитной стрелки.
Для этого мы устанавливаем компас в горизонтальное положение и снимаем фиксацию/тормоз стрелки.
Спустя некоторое время, стрелка успокоится и примет положение стабильности. Отмечаем или запоминаем против какого деления шкалы остановился конец стрелки обозначающий север.
Наша задача несколько раз воздействуя на стрелку вывести ее из спокойного состояния и понять возвращается ли она вновь в исходное положение?!
Для этого подносим к ней близко какой-нибудь стальной или металлический предмет. Если после каждого воздействия и смещения стрелка быстро устанавливается точно против замеченного деления шкалы, значит стрелка чувствительна, а сам компас пригоден к дальнейшей работе.
Если мы видим, что возвращение стрелки в первоначальное положение осуществляется медленно, или присутствует отклонение стрелки от замеченного деления шкалы, это указывает, что чувствительность стрелки недостаточная, а компас нуждается в ремонте.
Стрелка компаса после окончания работы должна быть заторможена и находиться в фиксированном положении, особенно при движении или нашем перемещении. Тем самым, мы предохраним от быстрого изнашивания острие иглы и подпятника стрелки.
Не лишним будет напомнить, что следует избегать работы с компасом вблизи электрических проводов высокого напряжения, а также в непосредственной близости от металлических предметов, так как показания компаса в этих случаях будут некорректными.
В первую очередь Компас — это угломерный прибор, который служит помимо определения направлений, необходим для измерения магнитных азимутов на местности.
Компасы бывают разной конструкции и функциональности: путешественников, спортсменов, военных, для тех кто в небе, в вводе и под водой, для туристов и прочих пользователи. По устройству, скорости и стабильности работы стрелки, компасы также отличаются между собой.
Наибольшее распространение в нашей стране получил компас, сконструированный в XIX в. русским военным топографом капитаном Петром Адриановым.
Компас так и называется — компас Адрианова. Достаточно простой, но функциональный прибор.
На фотографии к блогу, как раз он изображен.
В центре корпуса, на острие иглы размещена магнитная стрелка. Когда стрелка не зафиксирована и находится в свободном состоянии, ее северный конец будет самостоятельно поворачивается в направлении на Северный магнитный полюс, соответственно, ее южный конец будет обращен в противоположную сторону на Южный магнитный полюс.
Направления на стороны горизонта всегда взаимосвязаны между собой. Если известно хотя бы одно из них, всегда можно определить остальные.
В противоположном направлении по отношению к северу будет юг, справа-восток, а слева-запад.
В нерабочем состоянии стрелка закрепляется тормозом-фиксатором.
Внутри корпуса компаса размещена круговая шкала. Цена одного деления составляет 3°. Внутренняя шкала оцифровки нанесена по ходу часовой стрелки от 0 до 360°.
Для удобства визирования на местные предметы (ориентиры), установки или определения значений по шкале компаса, на вращающемся кольце компаса (лимбе) закреплено визирное приспособление в виде мушки и целика, и противоположно расположенных друг относительно друга два указателя отсчетов в виде заостренных треугольников.
Сам северный конец магнитной стрелки, указатели отсчетов и деления на шкале через 90° покрыты специальной светящейся в темноте краской, что облегчает пользование компасом в темноте.
Существуют основные манипуляции с компасом, и их должен знать каждый.
Самое простейшие действие — это уметь найти стороны горизонта.
Для этого, собственно, даже не нужен весь компас, нужна только магнитная стрелка. Она всегда будет обращена одним концом на север, другим, естественно, на юг. Соответственно, если мы узнали, где север, то все остальные стороны горизонта легко найдете. О расположении сторон света относительно севера уже есть немного выше.
Вторая задача — это ориентирование карты по компасу (по сторонам горизонта).
Это значит, что мы должны повернуть ее таким образом, чтобы вертикальные ориентирующие линии карты стали параллельны оси стрелки компаса, а верхний конец этих линий должен будет направлен в ту же сторону, в какую направлен (смотрит) северный конец магнитной стрелки.
Для этого мы кладем компас на карту. Спустя непродолжительное время стрелка стабилизируется.
К слову, спортивные компасы готовы к работе и осуществляют это действие не более чем за 1 секунду.
Далее мы плавно начинаем поворачивать лист карты вместе с компасом до тех пор, пока линия рамки и ось стрелки не расположатся на одной прямой линии. Необходимо добиться, чтобы они были точно на одной прямой линии, а верх карты был обращен на север.
Вот теперь карта расположена правильно по отношению к сторонам горизонта. Теперь она сориентирована строго на север, с ней можно работать, брать готовые направления на любые местные предметы (ориентиры) из точки стояния наблюдателя.
При отсутствии компаса, из других способов определения сторон горизонта по местным признакам, наиболее точными являются те, которые опираются на следы деятельности человека.
Например, алтари православных церквей обращены на восток, а колокольни — обычно на запад. Нижняя часть края нижней перекладины креста на куполе православной церкви всегда обращен к югу, приподнятый — к северу.
При работе с компасом следует всегда помнить, что любой компас магнитный, то его стрелка может отклоняться от своего правильного положения, от воздействия любого металла или электромагнитного поля.
Поэтому, при работе с компасом, при определении направлений и азимутов, держите его подальше от каких-либо металлических предметов (оружия, телефонов, техники, железнодорожного полотна и других крупных металлических предметов).
Также компас нельзя хранить в одном кармане с ключами, с телефоном, с другим компасом, нельзя помещать в электромагнитное поле – он может размагнититься.
Принцип работы с компасом основан на том, что нам необходимо поворачивать компас в горизонтальной плоскости (или поворачиваться вместе с компасом), таким образом, чтобы северный конец магнитной стрелки строго совпал со значением нулевого отсчета на шкале.
После этого, зная заданный угол в градусах (азимут), вращением поворачиваем лимб на это соответствующее указанное на шкале значение, при этом не меняя положение самого корпуса компаса, чтобы не сбить четкое расположение нулевого значения/точки отсчета шкалы относительно положения магнитной стрелки. Все.
Теперь, через приспособление целик и мушку замечаем/определяем удаленный ориентир, который мы и будем использовать для нашего дальнейшего движения.
В следующей статье более подробно изложу об ориентировании, движении по азимуту и прочему по данной теме.
