Как правильно сделать водосточную систему на крыше пошаговая инструкция

В этой статье мы расскажем о том, как правильно сделать водостоки с крыши дома, чтобы они в любую непогоду справлялись с объемом стекающей воды, выдерживали снеговую нагрузку зимой и сохраняли привлекательный внешний вид в течение максимально длительного периода времени.

Виды водосточных систем

Водосточные системы для загородных домов изготавливают из металла или пластика.

Металлические

Чаще всего производятся из листовой стали, но есть также алюминиевые, медные, цинк-титановые и другие водостоки. Это классический вариант, который применяется уже несколько сотен лет. Основные преимущества:

прочность;
пожаробезопасность;
большой выбор оттенков и текстур;
небольшие температурные деформации.

Незащищенный металл очень быстро ржавеет, поэтому детали водостоков обрабатывают специальными полимерными покрытиями, которые значительно продлевают срок службы системы.

Пластиковые

Водосточные системы из пластика появились в середине прошлого века и изначально считались не очень надежными. Но сейчас они практически ни в чем не уступают металлическим и при этом:

не подвержены коррозии;
дешевле;
менее пластичны (в отличие от металла, пластик стремится вернуть первоначальную форму при снятии нагрузки, которая привела к его деформации).

Если говорить о недостатках, то это прежде всего тепловое расширение, однако производители уже научились с ним справляться, важно лишь строго соблюдать технологию монтажа. Кроме того, пластиковые водостоки менее устойчивы к солнечным лучам, поэтому со временем теряют первоначальную глубину и насыщенность цвета. С другой стороны, на солнце выцветает любое окрашенное изделие, важно понимать, насколько быстро и заметно глазу это происходит. На качественные модели водостоков дается гарантия стабильности цвета на 7 лет, дальше они постепенно, но равномерно выгорают, так что увидеть разницу можно разве что приложив к ним новую деталь из такого же пластика.

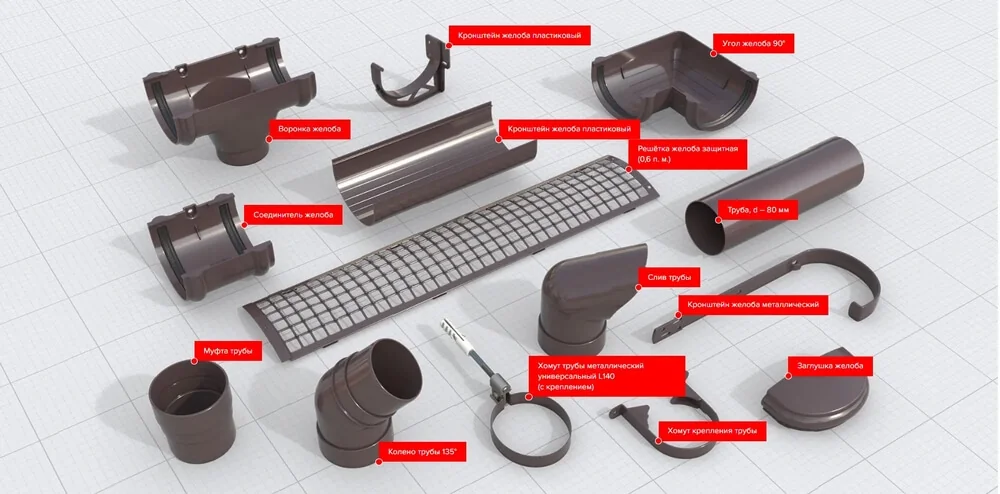

Из чего состоит водосток

Оба вида водосточных систем устроены одинаково, то есть набор элементов, из которых они состоят, один и тот же. По назначению и расположению в конструкции водостока эти элементы делятся на две группы:

горизонтальная (водосбор). Основная задача этой части системы — собрать всю воду с крыши и довести ее до воронки. Для этого необходимы желоба и кронштейны для их крепления, соединители и поворотные (угловые) элементы, заглушки;
вертикальная (водослив). Здесь через стояк из водосточных труб вода выводится в дренажную систему. Помимо труб и воронок, используются фигурные элементы (колена) для обхода карниза и других выступающих фрагментов, а также тройники, муфты, сливные наконечники и хомуты для фиксации стояка на фасаде.

Пластиковая водосточная система Docke STANDARD предназначена для кровель площадью до 150 м²

У разных производителей линейные размеры основных элементов (то есть длины труб и желобов) могут отличаться, но принципиального значения это не имеет. Чем шире номенклатура у производителя, тем удобнее монтировать систему и тем меньше отходов останется после ее сборки.

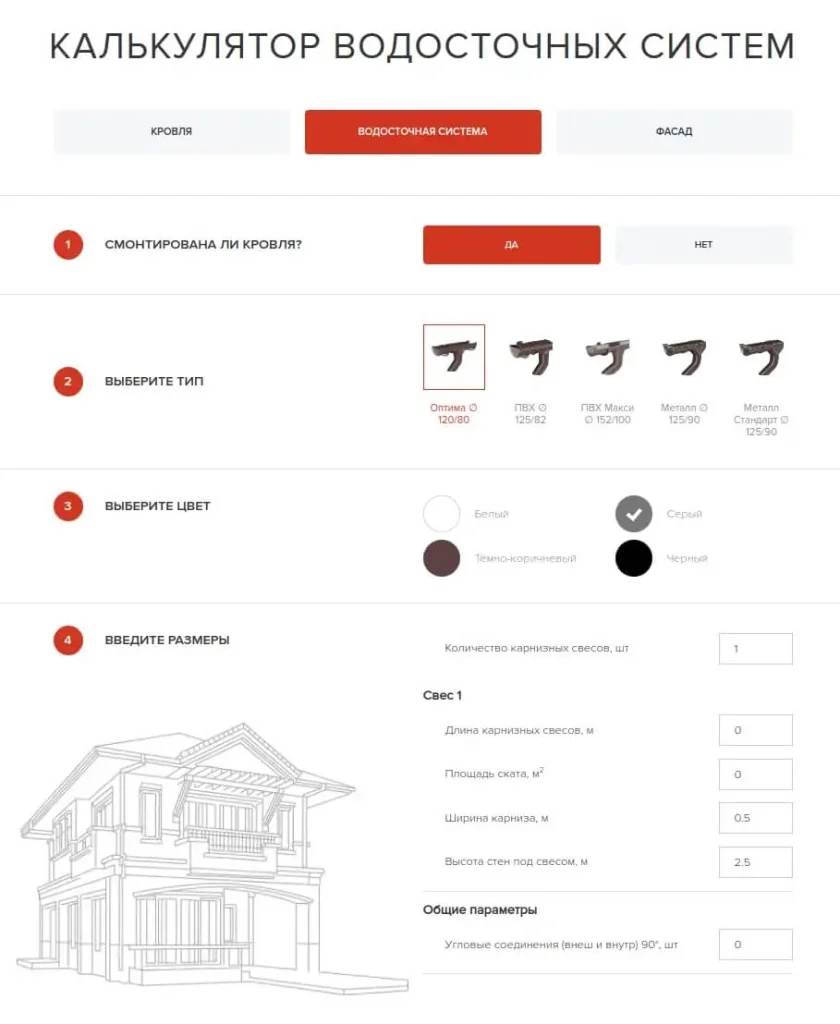

Как выбрать водосточную систему

Установку водостоков часто заказывают вместе с монтажом кровельного покрытия. В этом случае подбором комплектующих занимаются мастера-кровельщики.

Если же вы планируете делать это самостоятельно, вам понадобится:

определиться с материалом;
провести необходимые расчеты;
составить спецификацию оборудования, которая будет содержать необходимый набор элементов и их количество.

Приведенная ниже инструкция поможет правильно скомплектовать систему с учетом размеров и конфигурации вашего дома.

Металл или пластик — что лучше?

Однозначно ответить на этот вопрос сложно, здесь стоит исходить из ваших предпочтений, опыта и бюджета. По несущей способности и сроку службы оба варианта примерно равнозначны. Решение нужно принимать, проанализировав комплекс факторов: общий дизайн, фактура материала, , а также тип кровельного покрытия. Например, на морском побережье металлические водостоки устанавливать не рекомендуется, так как они быстро ржавеют из-за большой концентрации соли в воздухе. Гарантия производителя на такие случаи не распространяется. С другой стороны, в обычных условиях они, возможно, будут хорошо гармонировать с кровлей из металлочерепицы.

Расчет сечения труб и желобов

Следующим этапом выбора является расчет необходимой пропускной способности водосточной системы:

количество воды, попадающее в желоба и трубы, зависит от площади участка крыши, которую обслуживает та или иная секция системы. Для прямоугольного ската это произведение его длины на ширину. Более сложные по форме крыши разбиваются на элементарные фигуры (треугольники, прямоугольники, трапеции), площади которых затем складываются;
по вычисленной площади рассчитывается диаметр водосточной трубы, обеспечивающий необходимую водопропускную способность. Здесь нужна определенная квалификация и знание действующих стандартов, поэтому лучше поручить эту работу специалистам. К счастью, многие производители указывают, на какую площадь крыши рассчитана та или иная серия их водостоков, поэтому часто можно обойтись без сложных расчетов.

Желоба и трубы в рамках одной водосточной системы обычно согласованы друг с другом по пропускной способности, поэтому отдельно рассчитывать параметры желобов не требуется.

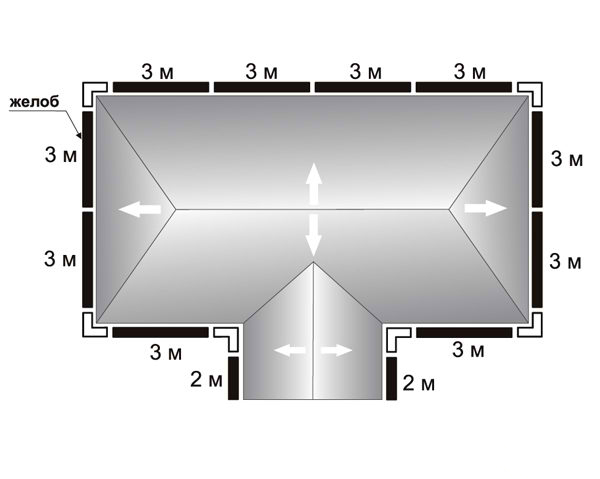

Расчет количества желобов

Водосточные желоба устанавливаются по всей длине кровельного свеса, соответственно, его суммарную протяженность нужно разделить на длину одного желоба. Необходимо учитывать, что в некоторых системах на каждый стык может уходить 3–4 см полезной длины.

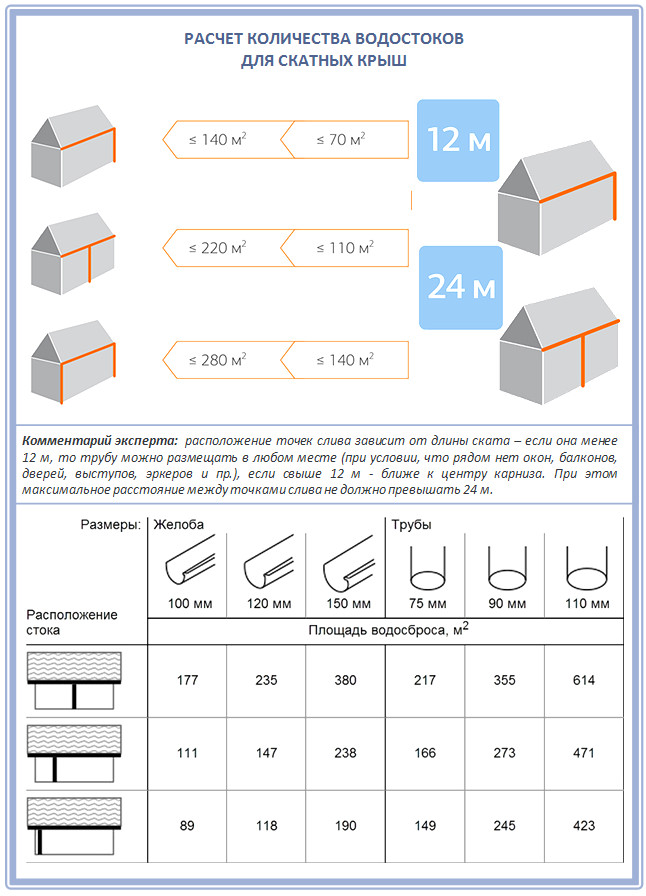

Количество труб

Сначала необходимо рассчитать, как правильно сделать водосток с крыши, чтобы вертикальные стояки располагались в удобных для отвода воды местах и при этом их количества хватало для обеспечения работоспособности системы в период сильных дождей и интенсивного снеготаяния. Производители обычно указывают, какую площадь крыши может обслуживать одна воронка. Например, при установке пластиковых водостоков Docke необходимо выдерживать следующие ограничения в зависимости от серии (указаны максимально возможные значения):

STANDARD — 55 м²;
PREMIUM — 67 м²;
LUX — 80 м².

Кроме того, действует общее правило: в одну воронку можно сливать воду максимум с 10-метрового участка водосбора.

Если длина карниза больше 10 метров, нужно устанавливать несколько воронок и делать уклон к каждой из них

Исходя из указанных нормативов, рассчитывается количество стояков водослива. Затем количество труб, необходимое для организации одного стояка (с учетом узла обхода карниза), умножается на число стояков.

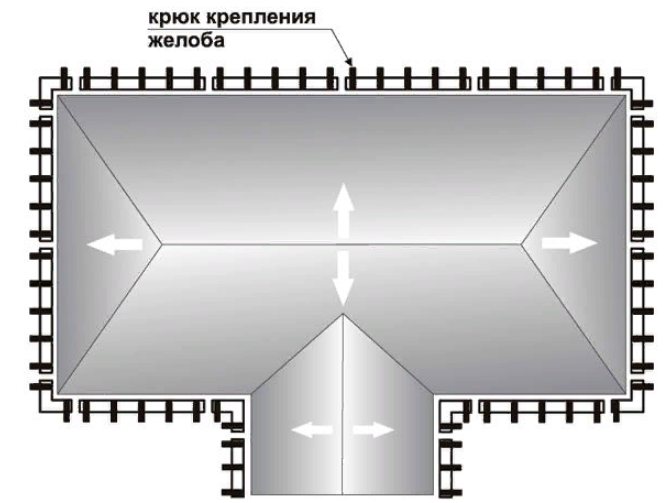

Определение количества кронштейнов для желобов

Потребность в кронштейнах определяется следующим образом:

шаг установки держателей — 50–60 см (как для металлических, так и для пластиковых систем). В регионах с увеличенной снеговой нагрузкой его следует уменьшить до 40 см;
в каждом месте стыка желобов должно быть установлено два кронштейна на расстоянии, указанном производителем (обычно 100–150 мм);
воронки и угловые элементы также должны опираться на кронштейны, расположенные на том же расстоянии с обеих сторон.

Около каждой воронки, а также соединителя желобов и углового элемента нужно устанавливать по два дополнительных кронштейна

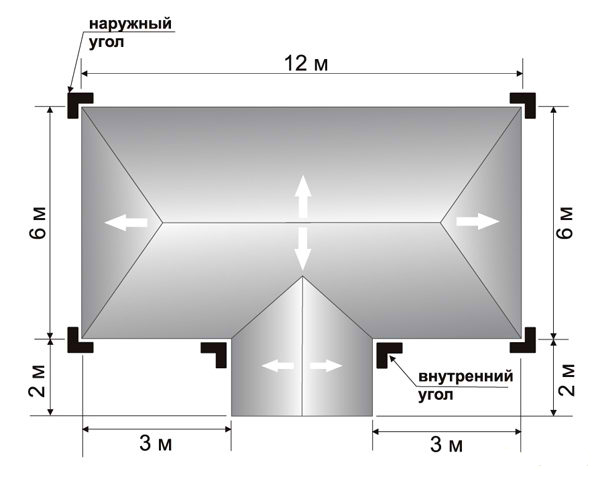

Прочие элементы

Остальные комплектующие подбираются в соответствии с необходимостью обеспечить сборку и монтаж водосточной системы. Чтобы не ошибиться в количестве вспомогательных деталей, лучше нарисовать каждый участок трассы на бумаге и просчитать все узлы и точки крепления по наглядной схеме. В общем случае понадобится:

воронок — по числу вертикальных стояков;
угловых элементов — по количеству внутренних и внешних углов здания, вдоль которых монтируется непрерывная трасса водосбора;
заглушек — на каждый открытый торец желоба (в начале и в конце каждого участка непрерывной линии желобов). Обычно они универсальные, то есть могут устанавливаться и справа, и слева;
колен — по два на каждый узел обхода карниза или других выступов на фасаде;
монтажных хомутов — в зависимости от схемы крепления труб, рекомендованной производителем. Например, в пластиковых системах — по одному на верхнее колено в фигурной части стояка, каждую муфту и сливной наконечник, а также с учетом фиксации трубы максимум через 1,5 метра;
муфт — в пластиковых системах, как правило, по числу стыков труб (как целых, так и отдельных отрезков). В металлических водостоках муфтами обычно соединяются только фрагменты труб, у которых отсутствует обжатие на концах;
тройников — исходя из конфигурации системы, по количеству мест, где необходимо соединять трубы под углом.

Инструкция по монтажу водосточной системы

Монтаж современных водосточных систем производится без применения дополнительных герметизирующих материалов. Все необходимые уплотнители и компенсаторы уже установлены на заводе. Работа заключается в сборке водостока по предварительно разработанной схеме с учетом рекомендаций производителя по обеспечению уклона водосбора, а также по соблюдению термокопенсационных зазоров и установке элементов, обеспечивающих прочность и несущую способность конструкции.

Необходимые инструменты

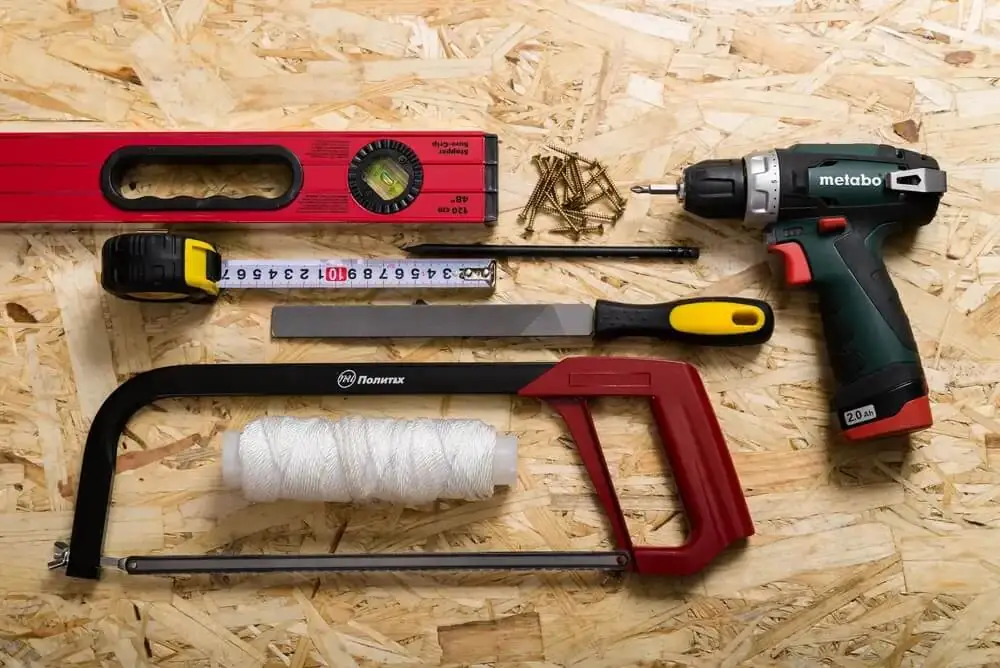

Для монтажа водосточной системы своими руками понадобятся:

рулетка, карандаш, мелованный шнур, уровень — для разметки и проведения необходимых измерений;
шуруповерт или отвертка — для крепления кронштейнов и хомутов;
гибочное устройство (если используются металлические кронштейны);
ножовка с мелким зубом — для распила элементов водостока;
пассатижи, молоток.

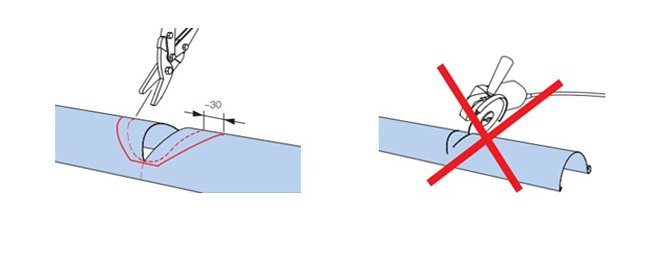

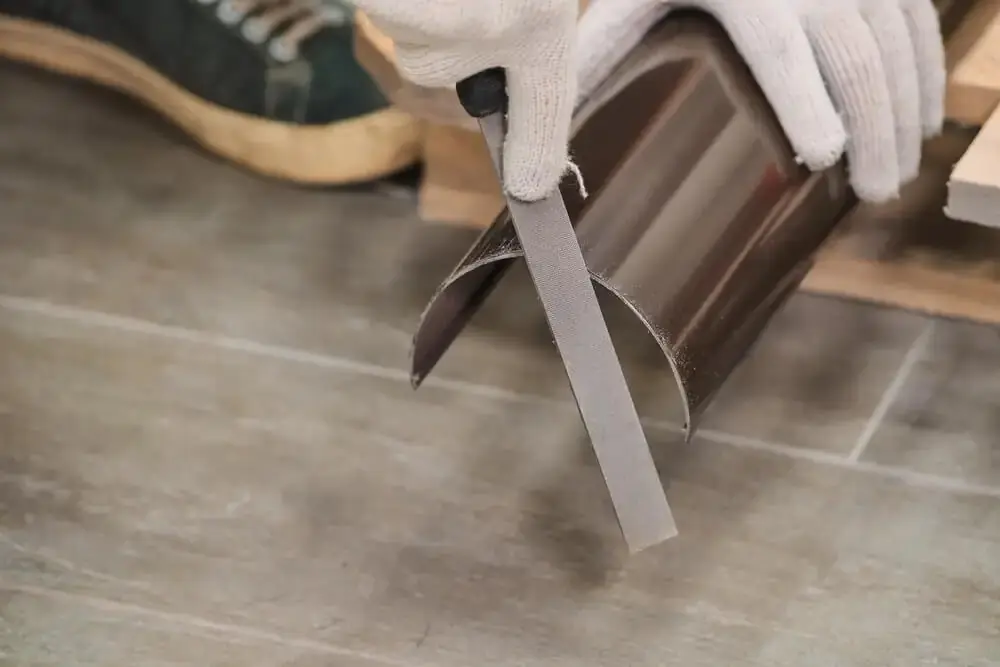

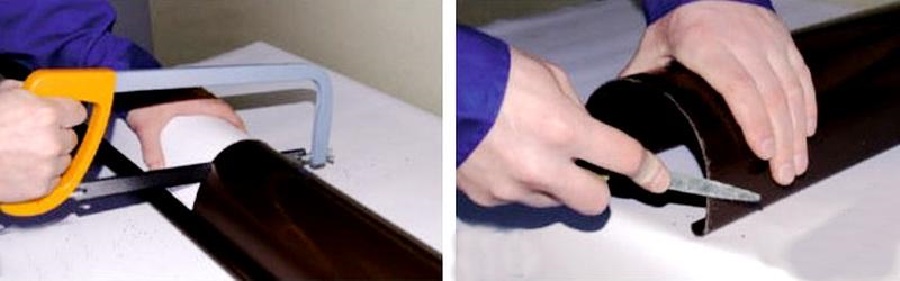

Для обрезки пластиковых водостоков можно использовать болгарку, для металлических этого делать нельзя, так как болгарка выжигает защитное покрытие и металл быстро начинает ржаветь.

Для монтажа водостоков специальный инструмент не требуется, за исключением, пожалуй, кронштейногиба

Установка кронштейнов под водосточные желоба

В современных водосточных системах применяется три варианта держателей желобов:

длинный карнизный крюк. Устанавливается на обрешетку непосредственно под кровельное покрытие. Всегда изготавливается из металла, но применяется как в металлических, так и пластиковых водостоках;
короткий крюк. По конфигурации похож на длинный, но имеет более короткую опорную часть. Делается также из металла, применяется в металлических водостоках, устанавливается на лобовую доску;
кронштейн для крепления на лобовую доску. Изготавливается из того же материала, что и вся система.

Короткий карнизный крюк и кронштейн для крепления на лобовую доску имеют одинаковую функциональность, поэтому использовать можно любой из них

При использовании любого варианта держателей желобов установить их надо так, чтобы горизонтальная трасса водосбора шла с уклоном в сторону воронки из расчета 3 мм на каждый метр длины. Поскольку достигается это разными способами (в зависимости от типа кронштейна), последовательность монтажа рассмотрим отдельно для случая крыши с лобовой доской и без нее.

Монтаж кронштейнов на лобовую доску

В металлических водостоках в этом случае можно использовать короткий крюк или соответствующий кронштейн, в пластиковых — только кронштейн. Правильный уклон достигается установкой держателей: каждый следующий располагается чуть ниже предыдущего:

Отмечаем точки крепления верхнего держателя. Он должен быть расположен так, чтобы карнизная планка перекрывала вставленный в него желоб минимум на 1/3 его ширины. Тогда падающая с крыши вода будет попадать точно в водосток. Выравниваем его по вертикали, чтобы верхняя часть крюка была ниже линии продолжения карнизного свеса на 20–25 см. На крутых скатах этого сделать не удается, тогда располагаем кронштейн как можно выше, но чтобы желоб не касался капельника.

Картинка с сайта: www.docke.ru

Кронштейн должен располагаться так, чтобы вода с крыши стекала точно в желоб
Рассчитываем вертикальное смещение нижнего элемента водослива (в разных системах это может быть либо воронка, либо ее держатель) исходя из необходимого угла наклона желобов. Например, при длине карниза 12 метров смещение составит 3,6 см.
Строим горизонталь по уровню расположения верхнего кронштейна, отступаем на другом краю вниз на величину полученного смещения и находим место установки воронки или нижнего кронштейна. По горизонтали крайние держатели должны быть расположены на расстоянии не более 100 мм от торцов соответствующих желобов.
Устанавливаем верхний и нижний кронштейны (или кронштейн и воронку). Натягиваем между ними шнур, который покажет линию крепления промежуточных кронштейнов.

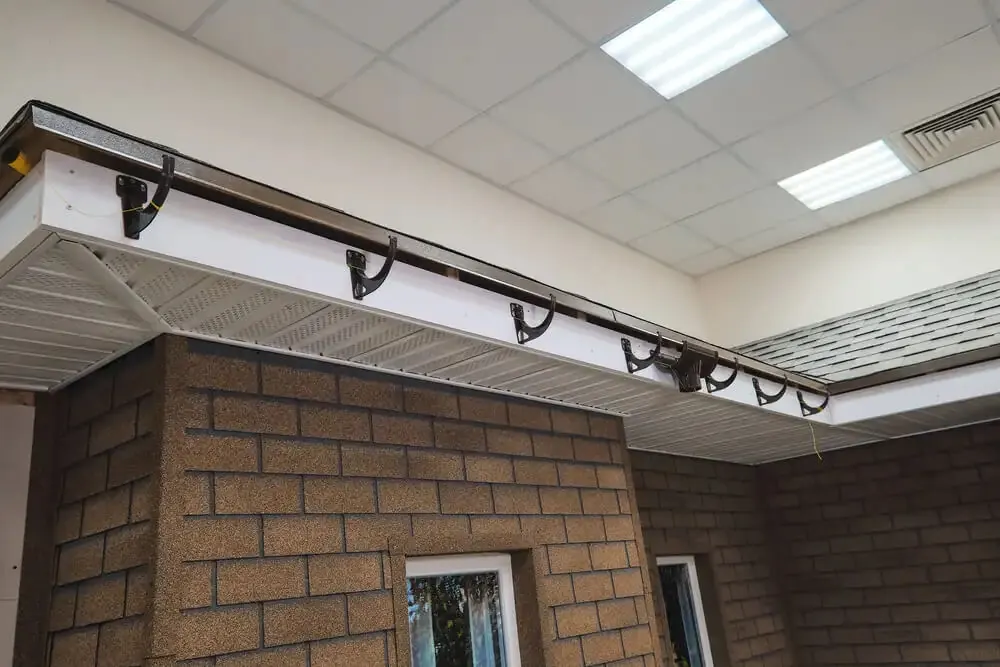

Монтируем промежуточные кронштейны с соблюдением перечисленных выше требований (шаг установки 500–600 мм, по два дополнительных держателя под каждый соединительный элемент, угол и воронку) вдоль натянутого шнура.

Картинка с сайта: www.docke.ru

Промежуточные кронштейны устанавливаются вдоль шнура, натянутого между двумя крайними

Монтаж кронштейнов на обрешетку

Используем длинные карнизные крюки, располагаем их также в соответствии с перечисленными рекомендациями, но угол наклона в этом случае задается выгибанием кронштейнов в определенной последовательности:

Берем все держатели, которые необходимо установить в соответствии с конфигурацией водосточной системы, и нумеруем их в порядке установки. Первый номер должен иметь держатель, находящийся выше всех.

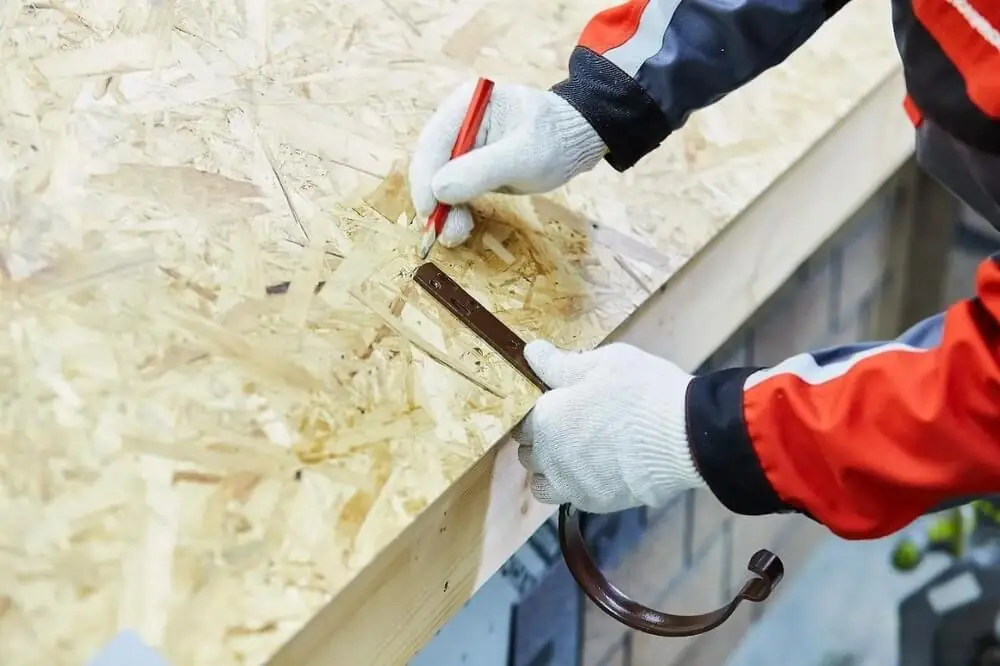

Определяем место сгиба на первом кронштейне. Прикладываем уровень к скату крыши, а кронштейн располагаем вертикально таким образом, чтобы верхняя часть его крюка находилась под нижней плоскостью уровня минимум на 20 см. Если это невозможно (скат очень крутой), располагаем кронштейн как можно выше. Точка пересечения нижней грани уровня и полки кронштейна и будет местом сгиба.
Укладываем все кронштейны на ровную поверхность в порядке нумерации и выравниваем их. Проводим из намеченной точки сгиба первого кронштейна горизонтальную прямую . На последнем держателе (самом нижнем) отмечаем точку, находящуюся выш этой линии на расстоянии, равном вертикальному смещению между первым и последним держателем на карнизе. Например, если длина карниза равна 12 м, то смещение составит 3,6 см (исходя из уклона в 3 мм на каждый метр карниза). Полученную точку соединяем с отмеченной ранее точкой на первом кронштейне. Линию проводим через все держатели.

Картинка с сайта: www.docke.ru

Линия чертится через все кронштейны и отмечает места, где их нужно сгибать
Сгибаем каждый кронштейн вдоль полученной отметки на угол, равный углу наклона кровли.

Картинка с сайта: www.docke.ru

Каждый кронштейн сгибается по намеченной линии на угол, равный углу наклона ската кровли
Монтируем кронштейны в порядке их нумерации.

Этот способ монтажа подходит для крепления кронштейнов на обрешетку до укладки основного кровельного покрытия. Стоит отметить, что у компании Docke есть специальное регулируемое крепление для пластиковых водосточных систем, благодаря которому можно смонтировать держатели желобов без кронштейногиба. Угол наклона держателя можно менять с помощью шарнирного механизма, который фиксируется в нужном положении при помощи болта и гайки. Затем на это крепление устанавливается пластиковый кронштейн.

При использовании регулируемого крепления Docke можно обойтись без кронштейногиба

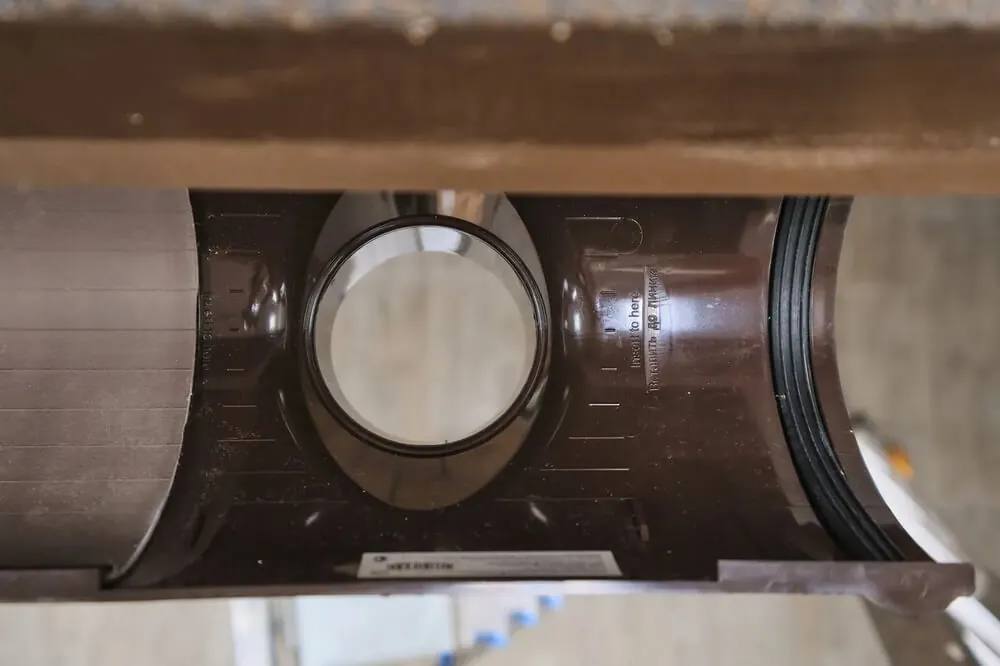

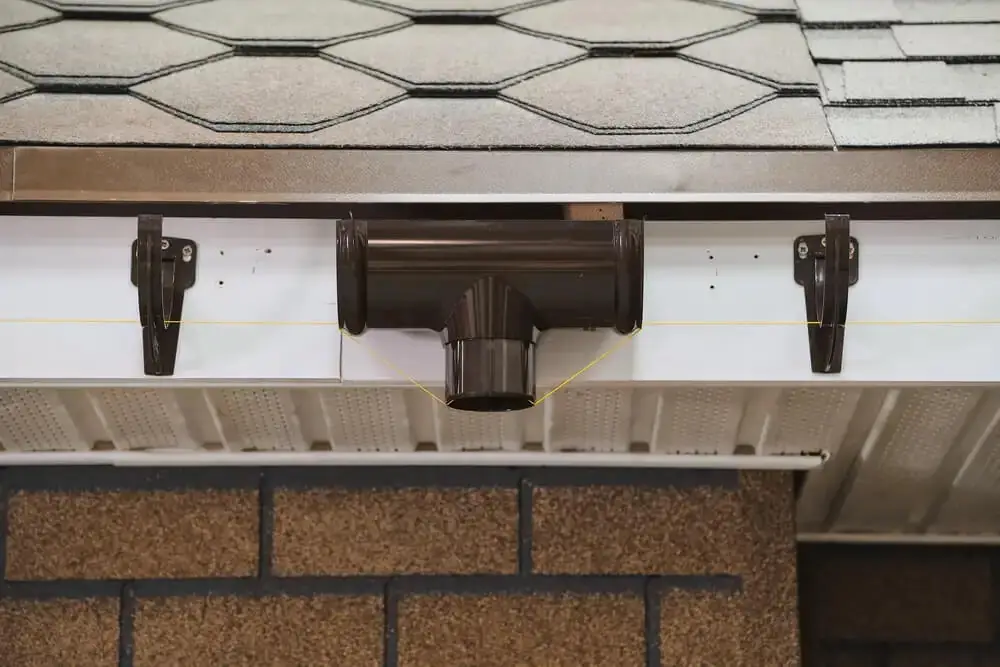

Установка воронки

В зависимости от типа системы воронка может устанавливаться одним из двух способов:

крепление к лобовой доске. Производится вместе с установкой кронштейнов. В пластиковых системах Docke STANDARD и PREMIUM воронка крепится двумя саморезами;
монтаж на желоб. В металлических системах выполняется на земле: в желобе прорезается отверстие, затем надевается воронка и крепится с помощью заклепок (предварительно края вырезанного отверстия подгибаются внутрь воронки, чтобы вода не подтекала с внешней стороны). Пластиковая воронка (например, Docke LUX) защелкивается на желобах.

Картинка с сайта: www.docke.ru

Пластиковая воронка часто крепится непосредственно к лобовой доске через штатные отверстия

Монтаж водосточных желобов

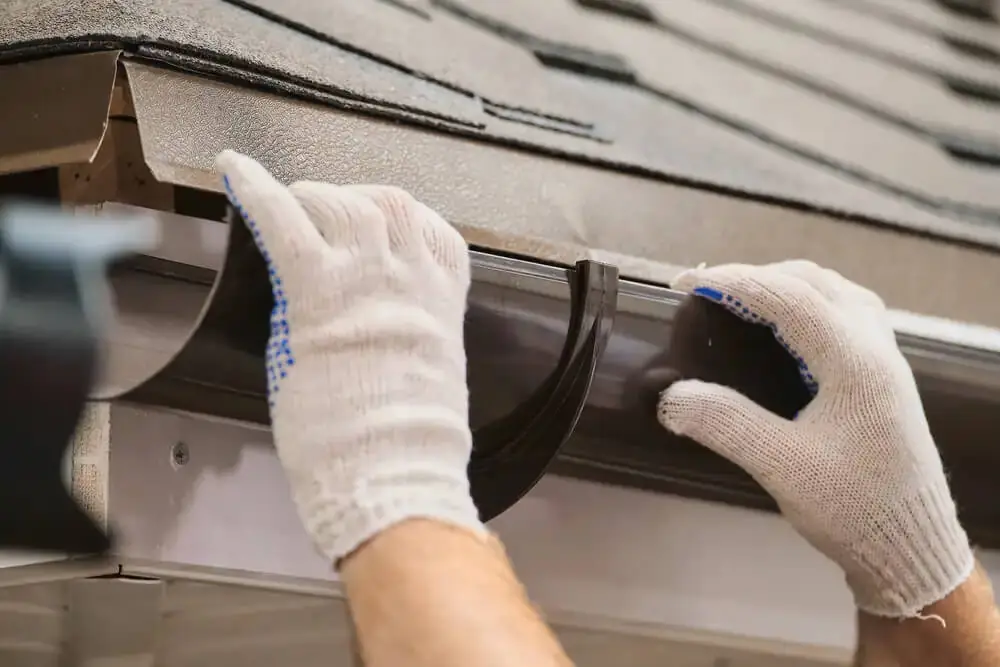

Желоба и угловые элементы (если они необходимы) вставляются в держатели и фиксируются с помощью защелок или загибания пластины на верхней части крюка (в зависимости от исполнения). Все детали водосбора стыкуются при помощи соединительных элементов, использование герметиков и дополнительных уплотнителей не требуется. При монтаже необходимо строго соблюдать тепловые зазоры, рекомендуемые производителем. Свободные торцы водосбора закрываются заглушками.

Монтаж водослива

Водослив — это вертикальная часть водосточной системы. Обычно он состоит из узла обхода карниза, прямого участка труб и сливного наконечника. Монтаж начинается с расстановки хомутов, которые будут держать всю конструкцию:

Рассчитываем вертикаль, по которой пойдет крепление хомутов. Они должны фиксироваться на жесткое основание — непосредственно несущие части здания или обрешетку. В выбранном месте проводим вертикальную линию.
Намечаем место крепления первого хомута. Для этого в воронку вставляем колено, а в него — уровень или любой другой аналогичный по форме предмет. От того места, где этот предмет соприкоснется с проведенной линией, отступаем вниз 12–15 мм и устанавливаем хомут. Важный момент: если фасад облицован полимерным материалом (виниловый сайдинг, полипропиленовые панели), в нем в месте крепления необходимо сделать отверстие диаметром 20–25 мм для компенсации температурного расширения. Устанавливаем монтажный хомут и закрываем отверстие декоративной накладкой.

Картинка с сайта: www.docke.ru

Верхний хомут будет прочно фиксировать место стыка узла обхода карниза с трубой

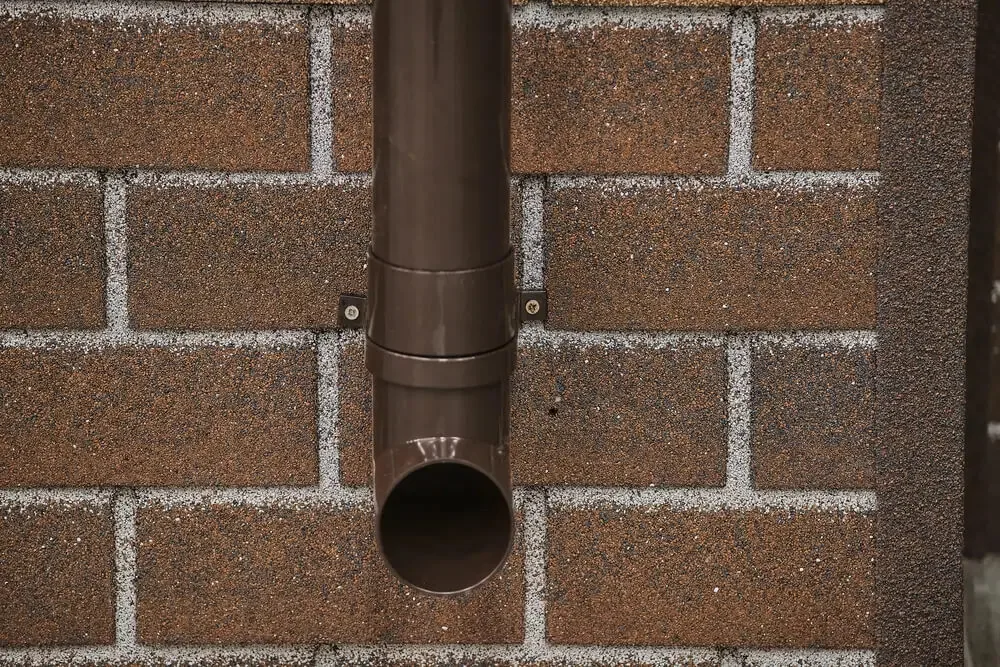

Устанавливаем нижний хомут. Его местоположение рассчитывается таким образом, чтобы он крепил сливной наконечник. Сам сливной наконечник должен находиться на высоте 20 см от земли. Если повесить его выше, вода будет забрызгивать цоколь, если ниже — велика вероятность образования ледяных пробок зимой. Измеряем высоту сливного наконечника, прибавляем 20 см и на этом расстоянии от земли крепим хомут.

Картинка с сайта: www.docke.ru

Нижний хомут устанавливается на стыке трубы со сливным наконечником
Ставим промежуточные хомуты в соответствии с рекомендациями производителя. Обычно они устанавливаются с шагом не более 1,5 метра.

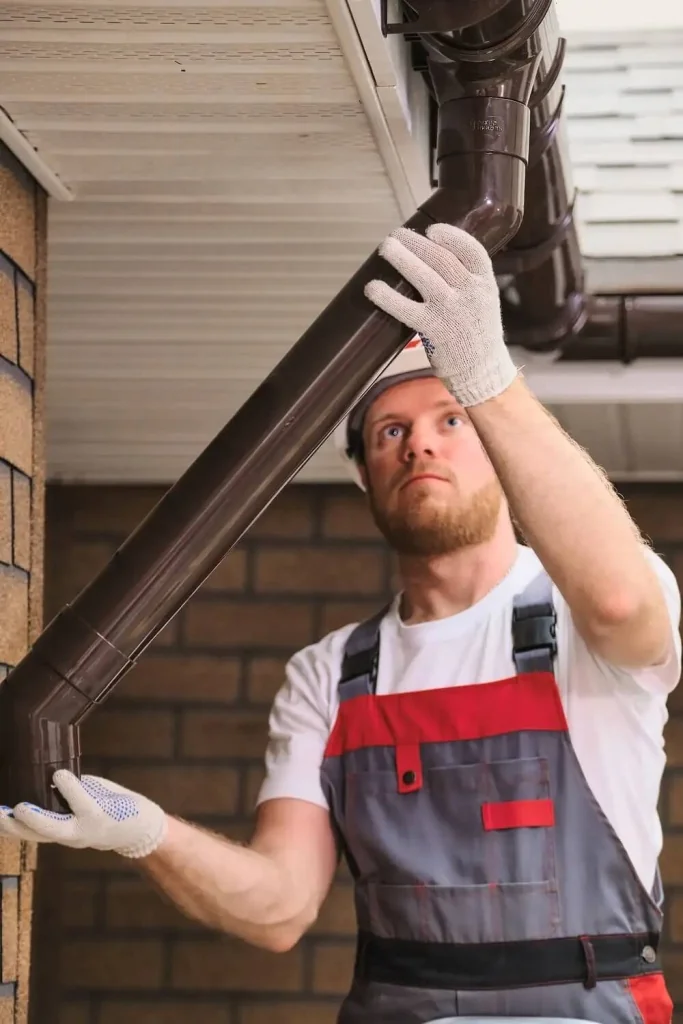

Монтаж узла обхода карниза

Узел собирается из двух колен и отрезка трубы необходимого размера. Пошаговая инструкция выглядит следующим образом:

Вставляем колено в воронку.
Берем трубу и сверху надеваем на нее другое колено. В него вставляем отдельный отрезок трубы. В номенклатуре элементов для большинства водосточных систем есть метровые детали, они нужны как раз для этого случая.
Вставляем трубу в установленные монтажные хомуты и поднимаем до тех пор, пока выходящий вверху отрезок не встанет вровень с выходом колена на воронке.
Отмеряем нужную длину переходной трубы с учетом захода в стыковочную зону и обрезаем ее.
Вставляем полученный переходник в оба колена. Металл фиксируем заклепками, для пластика достаточно крепления уже установленным верхним монтажным хомутом, которое будет выполнено чуть позже.

Картинка с сайта: www.docke.ru

Отрезок трубы обрезаем так, чтобы его можно было соединить с коленом

Окончательная сборка

Финальная часть монтажа водосточной системы заключается в следующем:

Вставляем сливной наконечник в водосточную трубу.
Прикладываем трубу к хомутам таким образом, чтобы нижний хомут оказался на стыке трубы и сливного наконечника.
Отмеряем нужный размер трубы и обрезаем ее так, чтобы она полностью состыковалась с коленом, находящимся сверху, или, наоборот, наращиваем, если ее длины недостаточно.
Собираем систему, прикручиваем лицевые части монтажных хомутов и окончательно закрепляем конструкцию.

Картинка с сайта: www.docke.ru

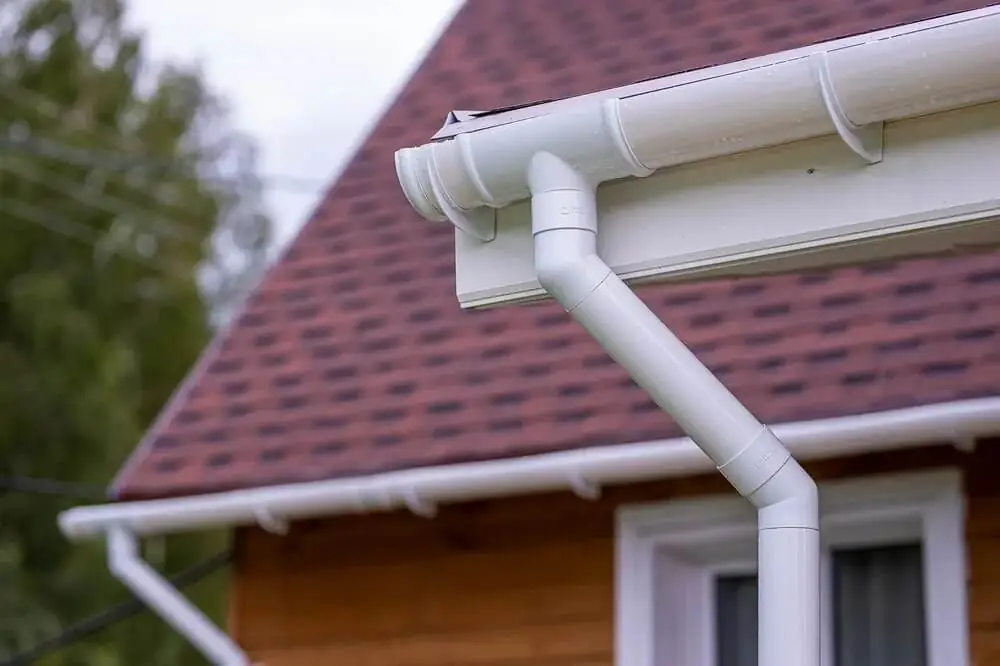

Правильно установленная система выглядит очень красиво. Она справится с потоком воды в дождь и со снеговой нагрузкой зимой

Нельзя не согласиться, что монтаж водосточной системы крыши своими руками — вполне доступное и довольно интересное занятие. В принципе, ее можно собрать и в одиночку, причем на это потребуется один-два дня. А если крыша оборудована лобовой доской, то не потребуется даже инструмент для сгиба кронштейнов и задача еще более упростится. Зато вы сможете быть абсолютно уверены в том, что технология соблюдена на все 100% и водосток прослужит не один десяток лет.

Источник

Как понять какой водосток вам нужен и как его установить

Из чего состоит водосточная система

Рассмотрим пластиковую водосточную систему ТЕХНОНИКОЛЬ

Основные принципы монтажа водостока

1. Наклон желоба в сторону воронки должен быть 10 мм на 3 метра длины желоба или 3,5 мм на 1 метр. Если желоб будет закреплен строго горизонтально, то вода будет переливаться через край желоба. А если сделать слишком большой уклон, то водоприемная воронка не справится с потоком воды, которая снова будет переливаться через край. То есть водосток работать не будет.

Уклон желоба нужен для работы водостока

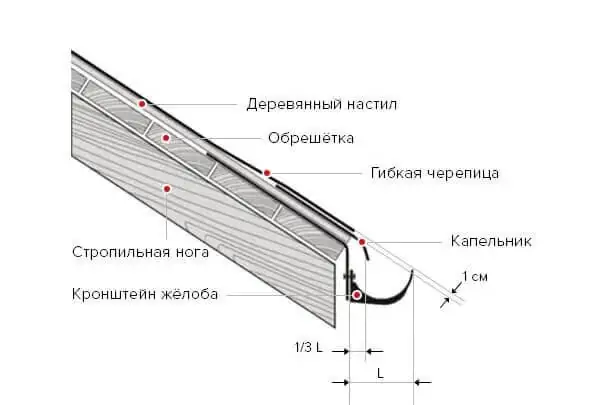

2. Вода с капельника должна попадать в центральную треть желоба. Если провести условную линию продолжения кровли, то край кронштейна должен быть ниже на 10 мм.

Схема крепления желоба

3. Соблюдайте шаг монтажа кронштейнов желобов. Для системы 125/82 — 500−600 мм. Для системы МАКСИ 152/100 шаг установки кронштейнов — 600−900 мм. Оптимально — 700−750 мм.

4. Соединение желобов и труб должны быть ровными с достаточным нахлестом. Проверьте, чтобы уплотнитель не замялся.

Инструменты, которые понадобятся вам для монтажа водосточной системы своими руками.

Последовательность проведения монтажа водосточной системы

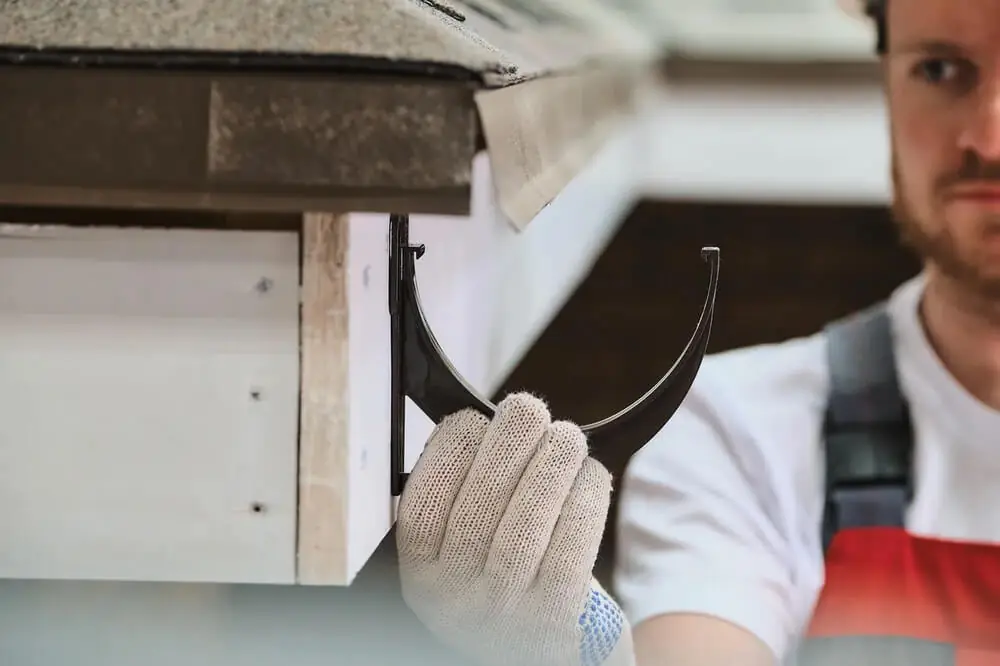

Крепление кронштейнов к лобовой доске

Отметьте места крайних кронштейнов на карнизе. Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.

Определите места установки водосливных воронок. Воронки удобнее размещать с краев или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон. Количество воронок рассчитывается исходя из таблицы, но не менее одной воронки на скат. Расчет количества элементов водостока.

Таблица для подсчета количества воронок на скат

Водосточная система	Установка с краю свеса	Установка по центру карниза
ТН МАКСИМ 152/100мм	100 кв.м.	200 кв.м.
ТН ПВХ 125/82	88 кв.м.	176 кв.м.
ТН ОПТИМА 120/80	73 кв.м.	146 кв.м.

При расчете пропускной способности водосточной системы используются следующие нормативные документы: СНиП 2.04.01-85; СНиП 2.04.03-85; Стандарт EN 12056-3:2000.

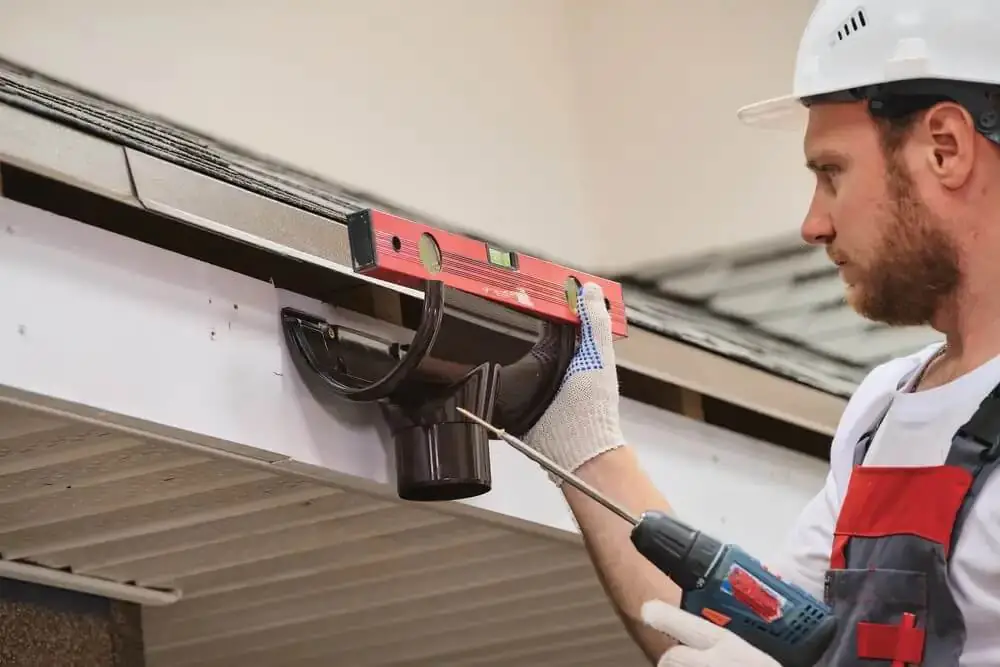

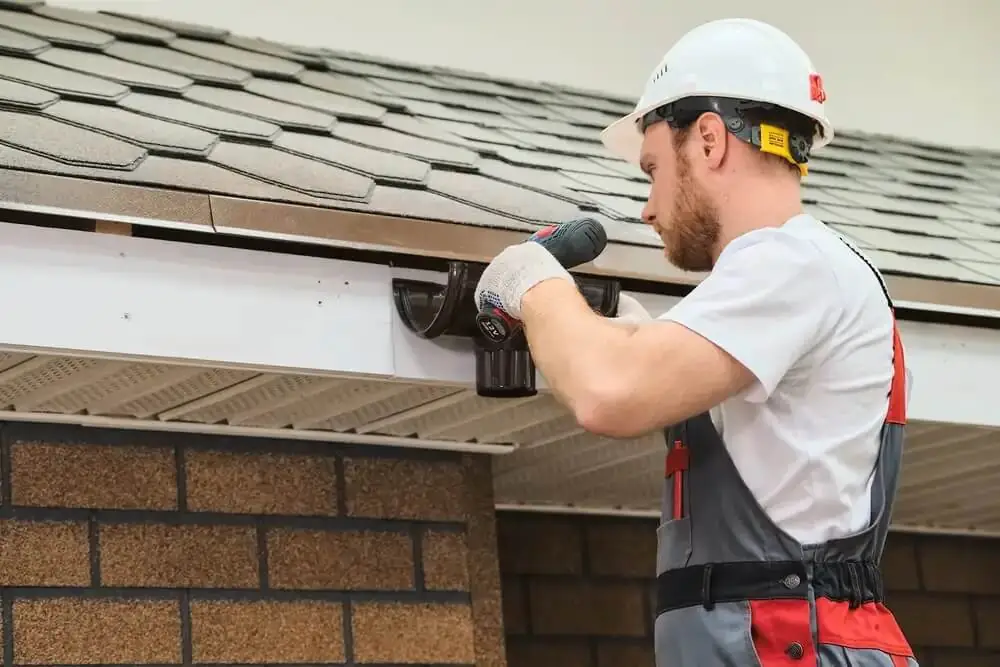

Прикрепите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия. Если лобовой доски нет, то установите воронку на удлинители кронштейна.

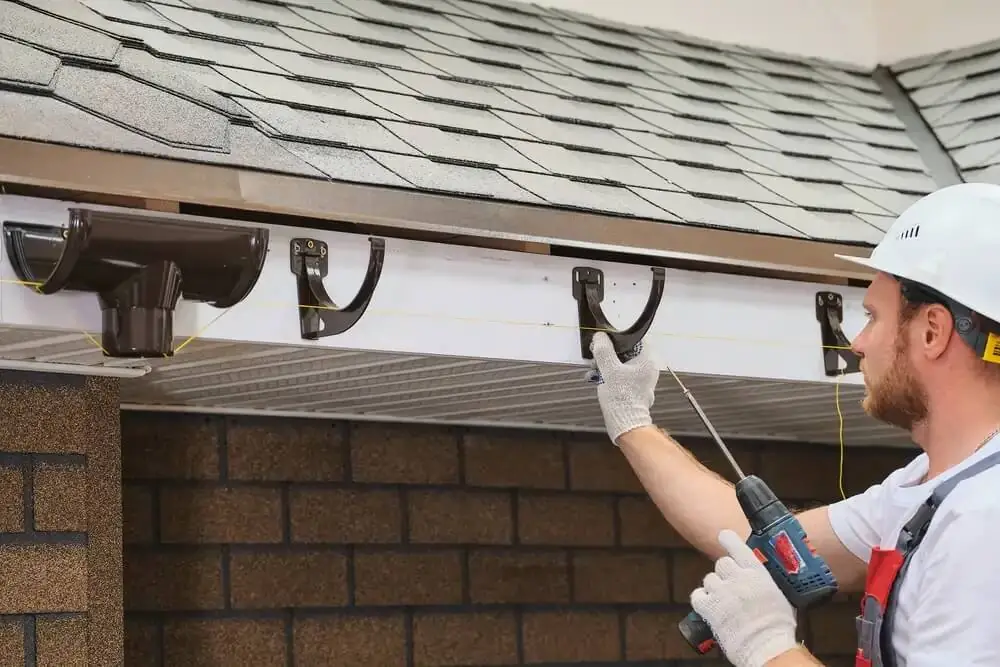

Натяните шнурку с уклоном 3,5 мм на 1 метр желоба между крайним кронштейном и воронкой. Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100−150 мм.

Зафиксируйте кронштейны по всей длине карниза, начиная от места установки воронки.

Расстояние между кронштейнами 500−600 мм. Для системы МАКСИ 152/100 шаг установки кронштейнов 600−900 мм. Оптимально — 700−750 мм.

Крепление кронштейнов к стропильным ногам

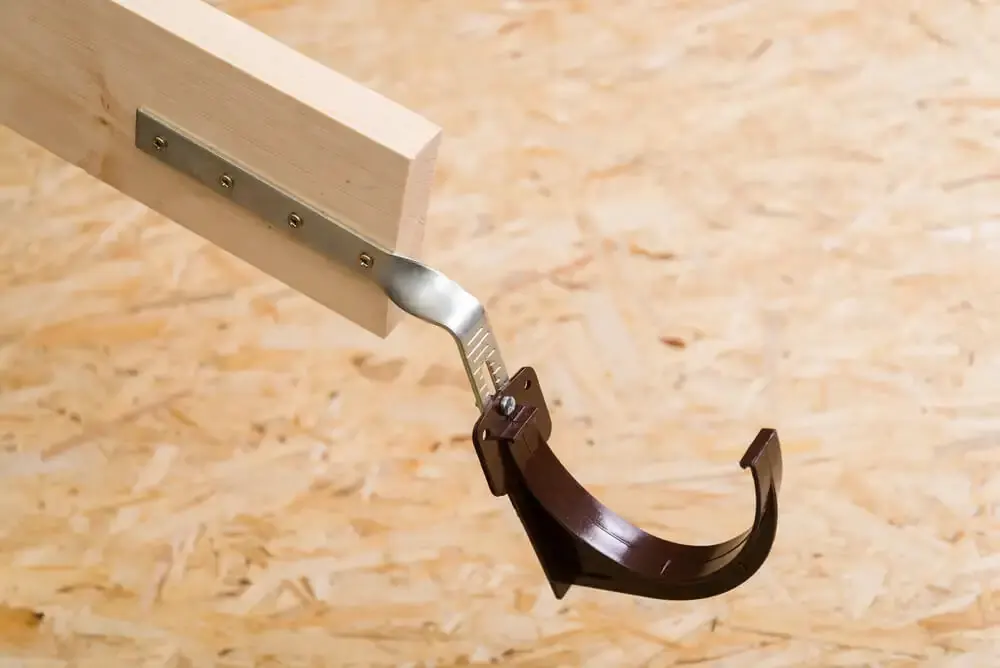

Крепление стропильным ногам через прямой удлинитель кронштейна применяется на этапе монтажа кровли

Крепление стропильным ногам через боковой удлинитель кронштейна применяется когда монтаж кровли уже закончен

Крепление кронштейнов к обрешетке

В профиль это выглядит так, как показано на схеме

Крепление на ОСП, которая смонтирована на обрешетку

Правила и последовательность сборки желобов

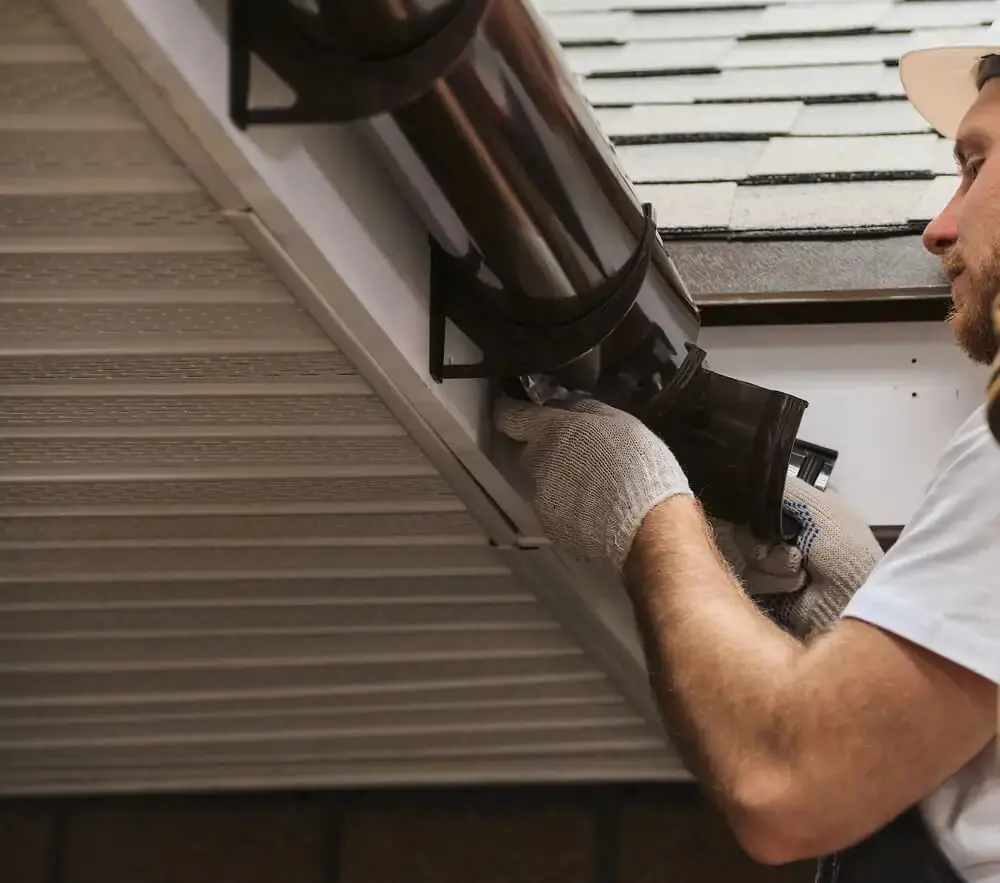

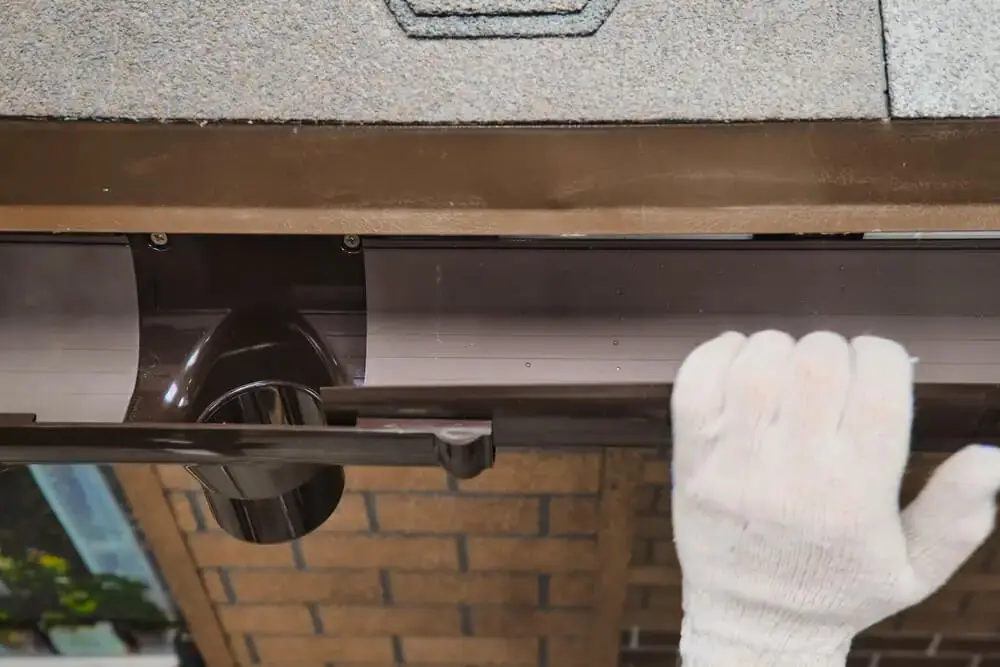

Желоба устанавливают от воронки. Вставьте желоба внутрь воронки до обозначенной линии. Соединяйте желоб с воронкой в направлении «изнутри-наружу»: от внутренней стороны желоба — от фасада здания к внешней, до защелкивания с фиксирующим элементом воронки.

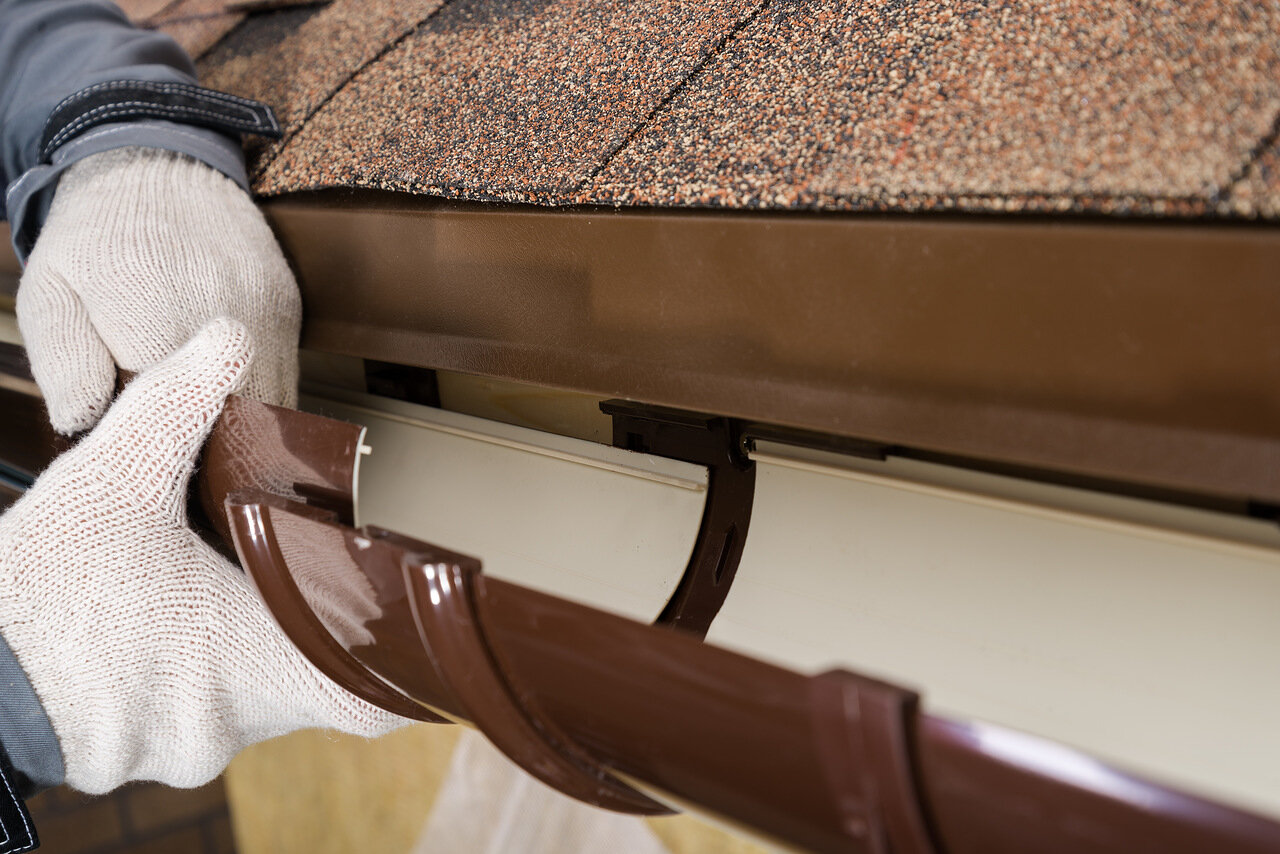

Установите водосточные желоба в кронштейны до защелкивания с фиксирующими элементом кронштейна. Соединяйте желоб с кронштейном также в направлении «изнутри-наружу».

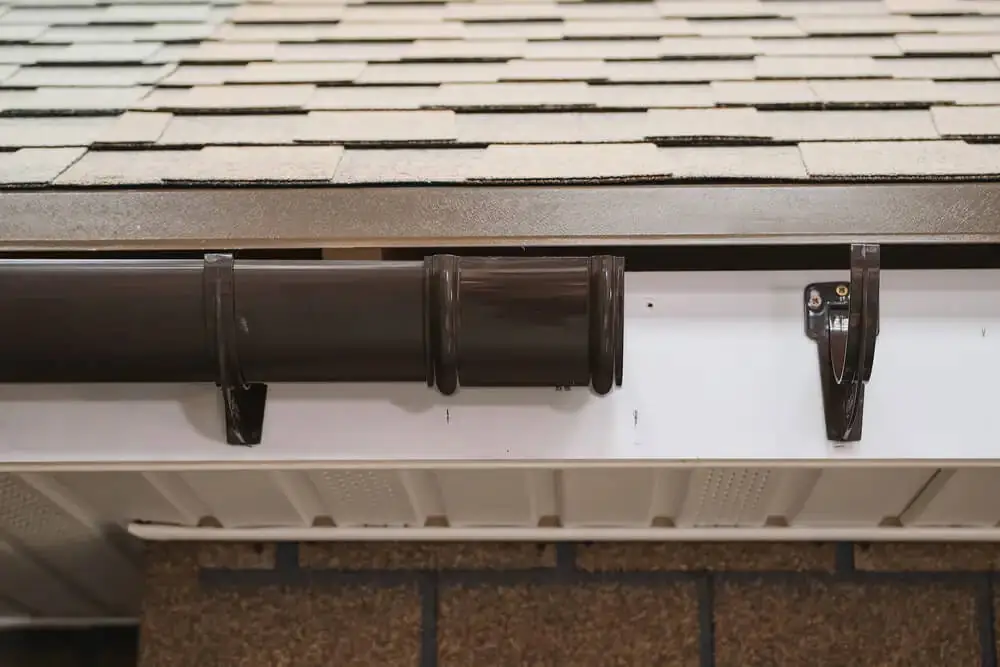

Чтобы соединить два желоба, установите соединитель желоба. Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100−150 мм. Вставьте желоб в соединитель желоба до обозначенной линии. Соединяйте желоб с кронштейном в направлении «изнутри-наружу».

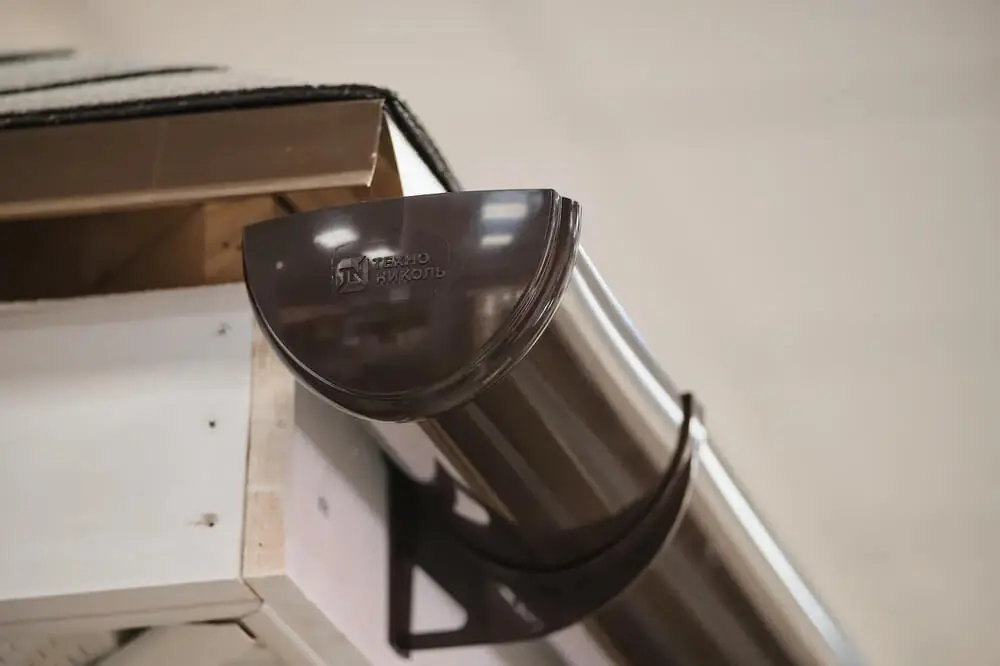

Если воронка находится на краю карниза, то чтобы закрыть воронку заглушкой, вам необходимо соединить воронку и заглушку отрезком водосточного желоба. Отрезаем желоб ножовкой с мелкими зубьями зачищаем срез напильником. Конец желоба должен выступать за край кровли на 50−100 мм.

Установите заглушку в желоб до щелчка.

Для соединения желобов на прямых углах кровли используйте универсальный угол 90°.

Заведите желоб в угол по линии разметки.

Если угол поворота кровли не равен 90°, используйте регулируемый угол желоба, который состоит из двух элементов и подрезается по отметкам угла поворота, заранее нанесенным на производстве.

Соединение дополнительно загерметизируйте.

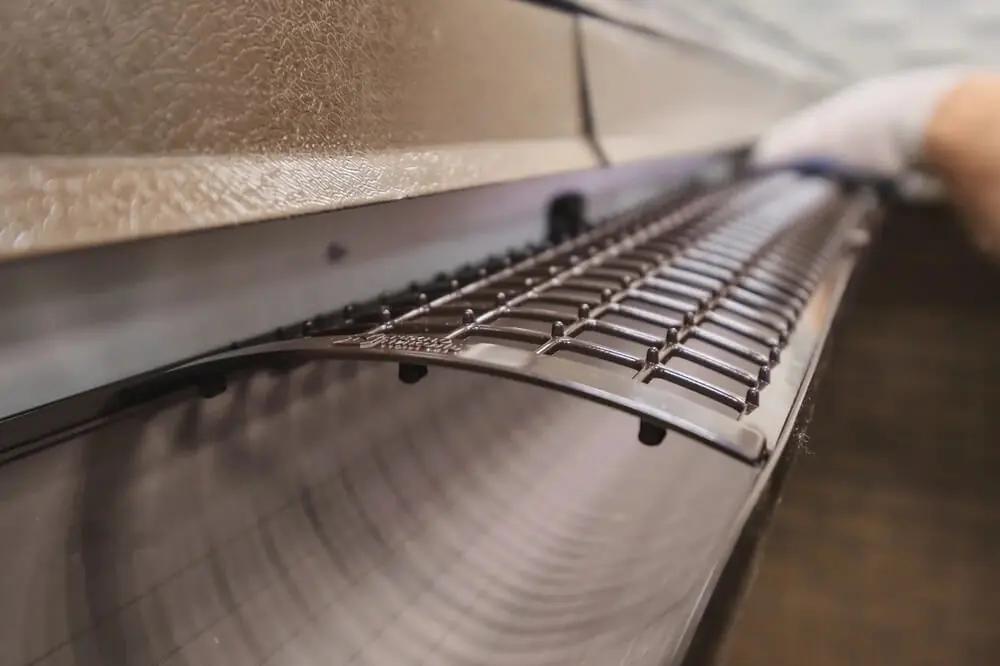

Водосточные желоба закройте сверху защитной решеткой для предотвращения засора водосточной системы.

Установите решетку в специальные направляющие по бортам желоба.

Монтаж труб

Чтобы обойти карнизный вылет для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, нужной длины.

На нижнее колено обязательно установите хомут.

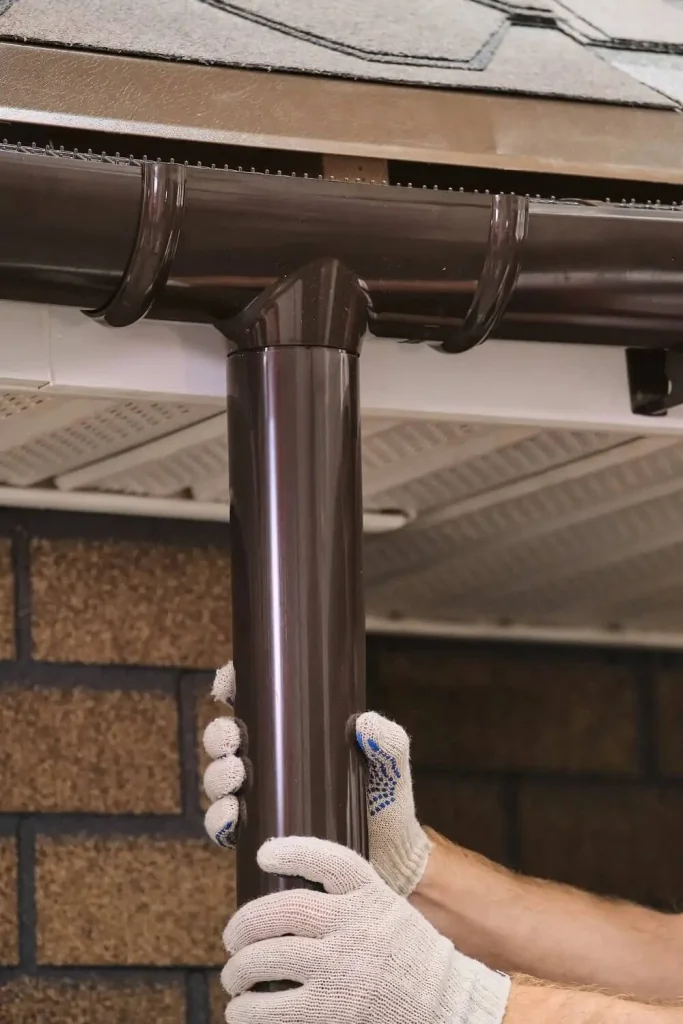

Когда карнизного вылета нет можно соединить водосточную воронку с трубой двумя способами:

напрямую;
с помощью соединительной муфты.

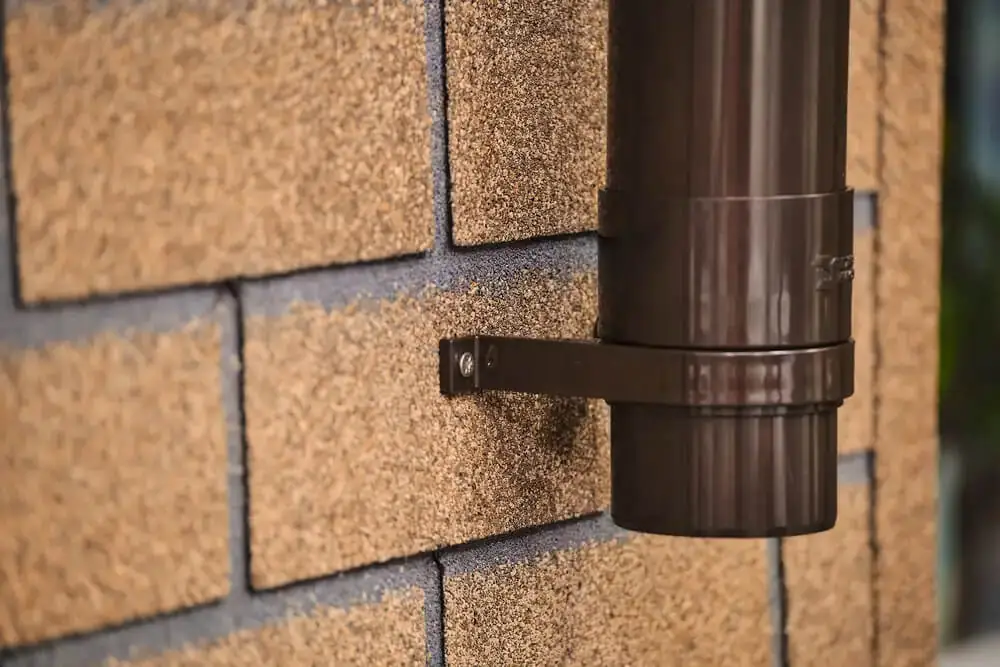

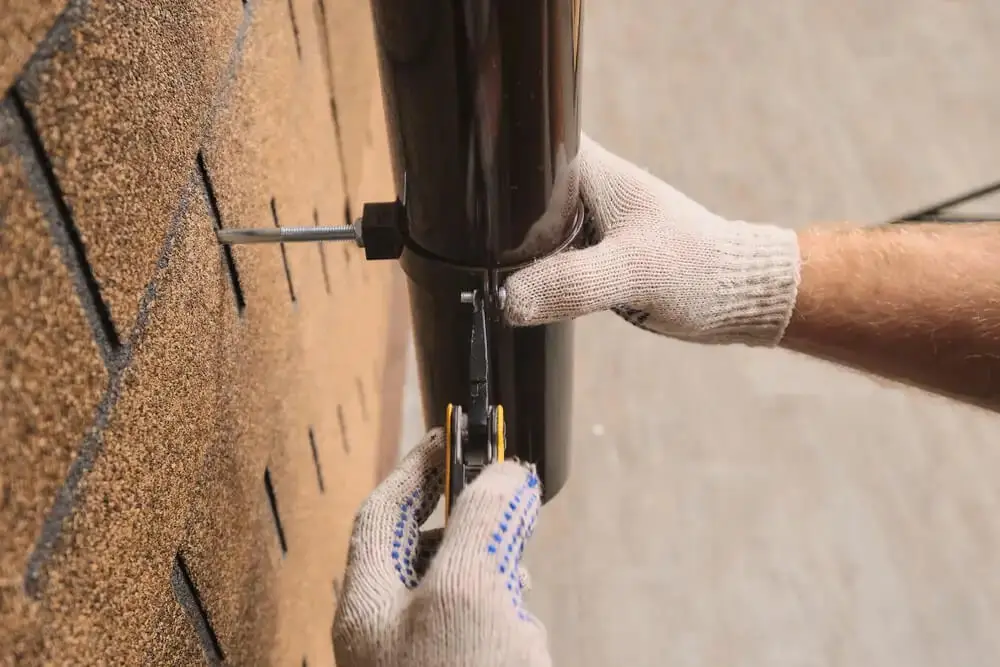

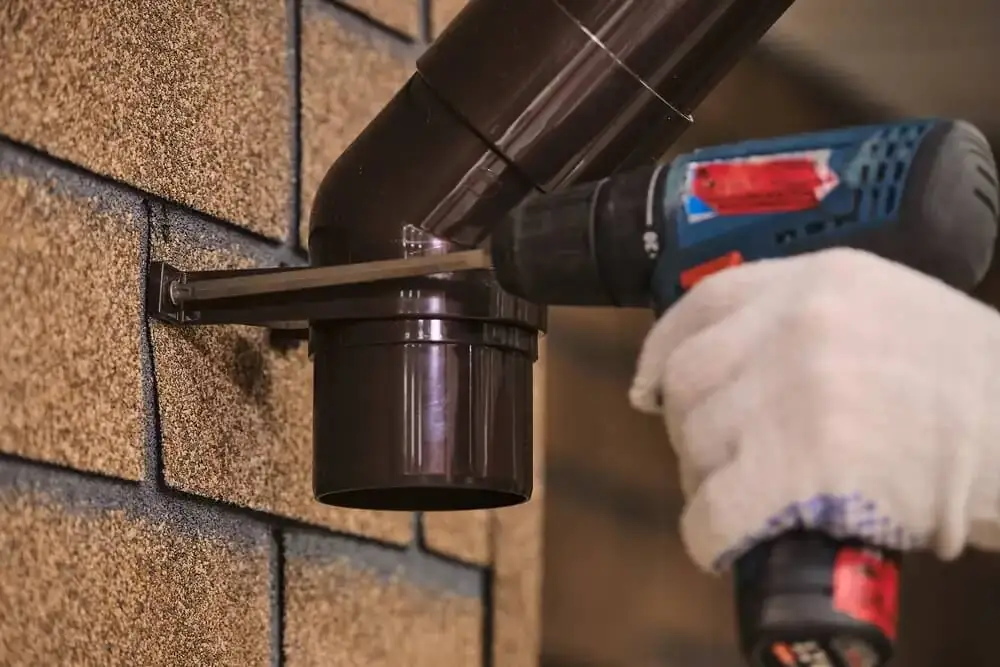

Водосточные трубы прикрепляют к фасаду здания хомутом крепления трубы.

Шаг хомутов — не более 1,5 м.

В ассортименте есть еще один вид крепления — универсальный хомут крепления трубы, которым можно крепить водосточные трубы на любые виды фасадов на нужном расстоянии от фасада.

Чтобы установить трубу на универсальный хомут:

установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию;
навинтите хомуты на крепления;
затяните хомуты на трубе, не сдавливая слишком сильно.

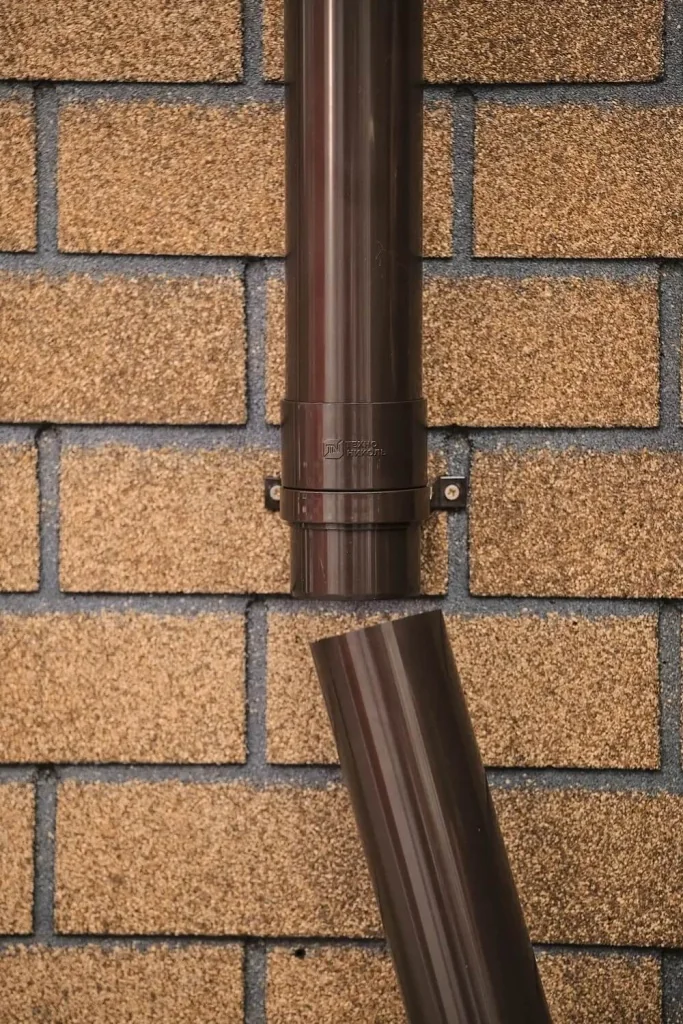

Водосточные трубы соединяют между собой соединительной муфтой, которая должна быть закреплена на фасаде хомутом.

Установите водосточный слив на трубу и зафиксируйте его хомутом.

Минимальное расстояние слива от грунта — 200 мм, от отмостки — 150 мм.

Видео монтаж водостока

Как правильно определиться с системой водостока

Размер водосточной системы рассчитывают в зависимости от площади и формы крыши и от количества и интенсивности осадков в вашем регионе.

Интенсивность осадков показывает сколько воды единовременно может вылиться на крышу: одно дело моросящий дождь, пусть даже на целый день и совсем другое — пятиминутный ливень.

Чтобы подобрать диаметр элементов и рассчитать какое количество труб должно быть в вашей водоотводной системе, нужен план кровли и фасада дома.

Сначала нужно рассчитать пропускную способность водостока и выбрать систему, а потом считать сколько труб, желобов и водоприемных воронок вам понадобится.

Расчет пропускной способности

Инженеры компании ТЕХНОНИКОЛЬ рассчитали пропускную способность водосточных систем согласно нормативным документам:

СНиП 2.04.01−85,

СНиП 2.04.03−5,

СП 32.13330.2018,

Стандарт EN 12056−3:2000

В расчете учитывается очень много параметров: от значения интенсивности дождя до особенностей конструкции водоприемной воронки. Поэтому расчет актуален только для водосточных систем ТЕХНОНИКОЛЬ.

Площадь ската кровли, которую обслуживает одна водоприемная воронка для «Г» и «Т» схем установки водостока

Водосточная система	Площадь кровли, м² — если водоприемная воронка на краю карниза «Г»	Площадь кровли, м² — если водоприемная воронка по центру карниза «Т»
ПВХ система ОПТИМА 120/80	до 73	до 146
ПВХ система 125/82	до 88	до 176
ПВХ система МАКСИ 152/100	до 100	до 200
Металлическая система 125/90	до 88	до 176

Расчет сделан для значения интенсивности дождя продолжительностью 20 минут равного 80 л/с на 1 га.

Как вы заметили, площадь ската кровли, которую обслуживает одна водоприемная воронка на краю карниза, приблизительно равна диаметру трубы водостока. А площадь кровли, которую обслуживает водоприемная воронка по центру карниза, примерно в два раза больше диаметра трубы водостока. Это условно, но так удобно запомнить.

Но, если у вас односкатная крыша площадью 100 м², то вам хватит одной водоприемной воронки системы Макси 152/100. А если у вас двускатная кровля площадью 100 м², то вам понадобятся уже две — по одной на каждый скат.

Как пользоваться таблицей для любого региона России

Расчет сделан для дождя интенсивностью — 80 л/с на 1 га, который идет 20 минут.

Если значение интенсивности дождя в вашем регионе больше 80 л/с на 1 га, то на такой же как в таблице скат, нужно установить две водоприемные воронки.

Если значение интенсивности дождя в вашем регионе не превышает 80 л/с на 1 га, то на такой же как в таблице скат, достаточно одной.

Расчет количества элементов водосточной системы

Для расчета водосточной системы можно обратиться за помощью к профессионалам, воспользоваться калькулятором на сайте Технониколь или рассчитать свой водосток вручную, при помощи формул.

Водосточный желоб

Nжелоб = Lкарн. / Lжелоб

Nжелоб — количество желобов, шт.

Lкарн. — длина карнизного свеса, м

Lжелоб — длина желоба, м: 3 м — для ПВХ системы Макси 152/100 и металлической системы 125/90, 3 и 1,5 м — для ПВХ системы 125/82 и Оптима 120/80

Желоб ПВХ системы Макси 152/100

Кронштейн для крепления желоба

Nкронштейнов = Nуглов + 2 × Nворонок + 2 ×Nсоед. желобов + ( Lкарн. − [ Nуглов + 2 × Nворонок + 2 × Nсоед. желобов ] × 0,15 ) / 0,6

Nкронштейнов — количество кронштейнов, шт.

Nуглов — количество углов, шт.

Nворонок — количество воронок, шт.

Nсоед. желобов — количество соединителей желобов, шт.

Lкарн. — длина всех карнизных свесов кровли, м
0,15 м = 150 мм — отступ от угла здания, от воронки, соединителя, мм
0,6 м = 600 мм — шаг для фиксации желоба, мм

Кронштейн желоба ПВХ системы Макси 152/100

Удлинитель кронштейна — боковой и прямой

Nудлинитель боковой = Nстропил

Nудлинитель прямой* = Nстропил

Nудлинитель боковой — количество боковых удлинителей, шт.

Nудлинитель прямой — количество прямых удлинителей, шт.

Nстропил – количество стропил, шт.

*Количество прямых удлинителей равно количеству деревянных стропил или количеству кронштейнов крепления желоба, если вы делаете пропилы в ОСП−3.

Соединитель желоба

Соединитель желоба ПВХ системы 152/100

Длина карниза Lкарн., м	до 1,5	1,5−3,0	3,0−4,5	4,5−6,0	6,0−7,5	7,5−9,0*
Nсоед.желобов, шт. для желоба 3 м	0	0	1	1	2	2
Nсоед.желобов, шт. для желоба 1,5 м	0	1	2	3	4	5

*При длине карниза больше 9 м расчет ведется аналогично

Водоприемная воронка

Nворонок = Sската / Sворонки

Nворонок — количество водоприемных воронок, шт.

Sската — площадь ската, м²

Sворонки — площадь ската кровли, которую может обслуживать одна воронка: 73 м² — для ПВХ системы Оптима 120/80, 88 м² — для ПВХ системы 125/82 и для металлической системы 125/90, 100 м² — для ПВХ системы МАКСИ 152/100.

Водоприемная воронка ПВХ системы 125/82

Водосточная труба

Nтруб = ( Hстены × Nворонок ) / Lтруб

Nтруб — количество труб, шт.

Hстены — высота стены фасада, м

Nворонок — количество воронок, шт.

Lтруб — длина водосточной трубы, м: 3 или 1,5 м — для ПВХ системы Оптима 120/80 и ПВХ системы 125/82, 3 или 1 м — для металлической системы 125/90 и для системы МАКСИ 152/100

Труба ПВХ системы 125/82

Хомут крепления трубы

Nхомутов = ( Hстены / 1,5 + 1 ) × Nворонок

Nхомутов — количество хомутов, шт.

Hстены — высота стены фасада, м

1,5 — шаг крепления хомутов, м

Nворонок – количество воронок, шт.

Если есть карнизный вылет, то один хомут нужен для крепления слива трубы, второй — для крепления колена трубы.

Хомут ПВХ системы 125/82

Соединительная муфта

Муфта ПВХ системы 125/82

Nмуфт — количество соединительных муфт, шт.

Высота стены, м	до 1,5	1,5−3,0	3,0−4,5	4,5−6,0	6,0−7,5	7,5−9,0*
Nмуфт, шт. для трубы 3 м	0	0	1	1	2	2
Nмуфт, шт. для трубы 1,5 м	0	1	2	3	4	5

* При высоте стены выше 9 м расчет ведется аналогично.

Колено универсальное*

Nколен = Nворонок × 2

Nколен — количество колен, шт.

Nворонок — количество воронок, шт.

* Количество колен зависит от количества различных элементов на фасаде — выступающий цоколь, элементы декора. Для каждого перепада по плоскости на фасаде надо добавлять по 2 колена.

Водосточный слив*

Nслив = Nворонок

Nслив — количество водосточных сливов, шт.

Nворонок — количество воронок, шт.

Слив ПВХ системы 125/82

* Для водосточной системы МАКСИ в качестве водосточного слива применяется колено.

Защитная решетка желоба*

Nрешетка = Lкарн / 0,6

Nрешетка — количество решеток, шт.

Lкарн. — длина всех карнизов кровли, м

0,6 — длина решетки, м

Решетка для ПВХ системы 125/82

* Только для пластиковых систем 125/82 и Оптима 120/80.

Заглушка желоба

Nзаглушек = (Nкарн. − Nуглов) х 2

Nзаглушек — количество заглушек, шт.

Nкарн.— количество карнизных свесов, шт.

Nуглов — количество углов, шт.

Заглушка ПВХ системы Макси 152/100

К чему приводят ошибки в выборе размера водостока

Если размер водостока выбран неправильно, то водосливная система не справится с дождевыми потоками и вода будет выплескиваться из желобов: испортит лобовую доску, забрызгает стены, разрушит отмостку и фундамент.

Проектируйте свой водосток с запасом.

Разновидности современных водосточных систем по материалу изготовления

Водоотводные системы делают из пластика и металла. Химические свойства каждого материала определяют характеристики водосточной системы.

80% рынка занимают пластиковые и стальные с полимерным покрытием водосточные системы.

Металлический оцинкованный водосток с полимерным покрытием

Качественные водосточные трубы для загородного дома делают из оцинкованной стали толщиной не менее 0,55 мм. Минимальная общая масса цинкового покрытия — 275 г/м². Наружный слой — это двустороннее полиуретановое покрытие толщиной не менее 40 мкм.

Конструктивная проработка элементов системы делает соединения герметичными.

Установка водостока не требует специальных навыков и знаний — все части стыкуются идеально, без повреждения покрытия при монтаже.

Систему можно эксплуатировать при температуре от +60 °C до −100 °C.

Технология производства оцинкованных металлических водостоков с полимерным покрытием гарантирует 25 лет от сквозной коррозии. Минимальный срок службы — 50 лет.

Купить металлический водосток Технониколь

Пластиковый водосток

Раньше основными проблемами пластиковых водостоков были хрупкость и обесцвечивание, но благодаря развитию технологий, эти недостатки сведены к минимуму.

Пластиковые водостоки делают из поливинилхлорида — ПВХ. Винил, в составе материала, отвечает за память формы, стойкость к механическим повреждениям, устойчивость к температурным колебаниям и ультрафиолету.

При производстве труб и желобов применяется метод коэкструзии, чтобы создавать двухслойные элементы: внутренний слой обладает повышенной прочностью и придает форму элементам, внешний — содержит добавки, защищающие от УФ излучения, придает глянец и стойкий цвет.

Диапазон рабочих температур: от +50 °C до −50 °C.

Пластиковая водосточная система собирается как конструктор — вы можете установить свой водосток самостоятельно.

В составе системы есть дополнительные элементы — защитная решетка желоба и специальный модуль, который отводит воду в накопительный резервуар. Ассортимент элементов позволяет собрать водосточную систему для кровли любой конфигурации.

Гарантия на пластиковые водостоки доходит до 15 лет. А срок службы — более 50 лет.

Купить пластиковую водосточную систему Технониколь

Калькулятор для расчета водосточных систем

Для расчёта пластиковой водосточной системы воспользуйтесь калькулятором на сайте ТЕХНОНИКОЛЬ. Для калькулятора вам понадобится:

площадь каждого ската,
количество карнизных свесов,
длина карнизных свесов,
ширина карнизного свеса,
высота стен под свесом,
количество наружных и внутренних углов.

Параметры можно взять из проекта или измерить.

Чтобы не запутаться в терминологии, в калькуляторе есть подсказки — при наведении курсора на параметр, соответствующая часть кровли подсвечивается на рисунке.

Калькулятор водосточных систем ТЕХНОНИКОЛЬ

Обобщение по теме

Водосточная система — неотъемлемая часть гидроизоляции дома.

Перед установкой водосточной системы надо правильно рассчитать ее размер исходя из площади и конфигурации крыши и количества и интенсивности осадков в вашем регионе. А правильная установка — это уклон желобов, шаг кронштейнов и хомутов и места соединений элементов системы.

Купить водосточную систему Технониколь

Источник

Водосточная система – важный элемент крыши любого дома, который играет не только функциональную, но и декоративную роль. Монтаж водостока лучше продумать еще на стадии проектирования, но при необходимости установку можно произвести и уже при эксплуатации дома. В обоих случаях потребуется выполнить ряд вычислений. В нашей пошаговой инструкции подробно рассмотрена установка водосточной системы своими руками, начиная от расчета и заканчивая монтажом каждого элемента на стенах дома.

Советуем изучить: «Почему нельзя обойтись без организованного водостока»

Комплектация водосточной системы

Установка водосточной системы из разных материалов имеет одну технологию, за исключением некоторых нюансов. Водостоки производят из пластика или металла. У каждого материала есть свои плюсы и минусы, с которыми стоит ознакомиться при выборе конкретного водостока. Металл прочный и надежный, но не подходит для старых домов со слабым фундаментом и стропильной системой. Пластик легкий и бесшумный, но менее долговечный.

Советуем изучить: «Какой водосток выбрать»

В комплекте для установки водостока на крыше своими руками должны присутствовать:

Кронштейны. Необходимы для крепления желобов, представлены в двух видах: крюки (для монтажа на обрешетку) – загибаются вручную при монтаже, кронштейны – готовы к установке, используются чаще крюков.
Водосточные желоба. Принимают воду со скатов и отводят ее к водосборным воронкам.
Повороты желобов. Монтируются в местах поворота водосточной системы, во внутренних и наружных углах периметра кровли.
Муфта (соединитель). Устанавливается в местах стыка двух желобов.
Водосборные воронки. Монтируются на желобах, направляют воду из горизонтальных элементов водостока в вертикальные. Универсальный вариант – монтаж 1 воронки на каждые 10 м желобов, но точное количество определяется расчетом.
Колена и тройники для водосточных труб. Колена помогают менять направление вертикальных труб для обхода препятствия и направления потока воды в нужное место, а тройники позволяют подключить к одной вертикальной трубе несколько элементов системы.
Водоотводящие трубы. По стандарту имеют длину 3 м, но могут быть длиннее или короче. Не менее важны диаметр, места установки и общая длина труб, которые определяются расчетом еще до установки системы водостоков. Вертикальные водостоки не монтируют на углу дома, поскольку тогда они будут испытывать повышенную ветровую нагрузку.
Хомуты (держатели). Используются для фиксации водосточных труб, устанавливаются через 1,2-1,8 м. Хомуты для установки на бетон (13) и дерево (14) немного отличаются по конструкции. Держатели необходимы, поскольку вертикальные трубы системы не должны примыкать вплотную к стене, поскольку это ведет к негативному влиянию влаги на стену, цоколь и фундамент.
Сливное колено. Монтируется на конце вертикальных водоотводящих труб для того, чтобы отвести воду на отмостку.
Заглушки. Устанавливаются на торцы желобов для предотвращения оттока воды в неподходящем месте.

Установка водосточной системы: расчет материалов, список инструментов, этапы монтажа

Дополнительно в комплект можно включить решетки-листоуловители, которые препятствуют забиванию желобов листвой и другим мусором.

Обратите внимание: для крыш со сложной конфигурацией можно использовать специальные регулируемые углы желоба с возможностью изменения угла в пределах 125-145°.

С чего начать работы по монтажу: расчет диаметра желобов и труб

Работы по установке водосточной системы крыши необходимо начать с расчета количества всех элементов. Главный параметр – пропускная способность. Она определяется диаметром вертикальной трубы и желоба. Пример – 100/75, 225/90, 150/110. Причем труба и желоб могут иметь разное сечение, что вы можете видеть на фото.

В рамках расчета требуется определить полезную (эффективную) площадь самого большого ската. Это обусловлено тем, что вычисления ведутся по максимальной площади. Для прямоугольного ската действует такая формула: S = (A + B/2) · C, где A – длина горизонтальной проекции короткой грани ската, B – высота крыши, C – длина ската. Для почти плоских кровель с уклоном до 10° допускается использовать формулу S = A · C.

Получившееся значение эффективной площади ската необходимо соотнести с таблицей – найти ближайшее число, по которому определить диаметр желобов и труб.

Расчет количества элементов водостока

Чтобы установка водостоков не прерывалась из-за того, что не хватило какого-то элемента, и вам не пришлось переплачивать за лишние детали, необходимо заранее определить их количество. Для этого лучше нарисовать схему кровли с размерами. По ней будет удобнее рассчитывать все элементы системы. Как это сделать:

Желоба. Средняя длина – 3-4 м. Нужно определить периметр кровли – это будет количество погонных метров желобов. Важно правильно распределить число желобов по каждой стороне периметра крыши. К примеру, для ската длиной 10 м потребуется 3 желоба – 4, 3 и 3 м, а для 6 м – 2 по 3 м. При распределении важно учитывать: чем меньшей точек соединения, тем лучше.

Поворотные углы. Необходимо подсчитать количество наружных и внутренних углов кровли. Это и будет число поворотных элементов. Нельзя забывать про углы 135°, которые иногда встречаются в конфигурации крыш.

Водосборные воронки, соединители, заглушки. Для всех торцов нужно предусмотреть по заглушке, для всех стыков желобов, в том числе с другими элементами – соединители, для оттока воды – водосборные воронки. Важно, чтобы между двумя соседними элементами было не более 20 погонных метров.

Кронштейны. Их количество определяют с учетом максимального расстояния между двумя элементами 50-60 см. Важно добавлять по одному кронштейну рядом с углами, воронками, заглушками и местами соединений.

Водосточные трубы. Их количество равно числу водосборных воронок. Длина трубы равна высоте стены. Важно округлять в большую сторону: если стена высотой 3,5 м – покупать трубу 4 м и обрезать лишние 0,5 м.
Хомуты для труб. Возле колен обязательно устанавливается по хомуту, а в общем – не менее 1 шт. на 1 м.
Колена. На каждую воронку нужно по одному колену трубы и колену стока.

Установка водостока часто сопровождается монтажом снегозадержателей. Они защищают желоба от снега, сползающего зимой со скатов. Они бывают разных видов, которые отличаются эффективностью, назначением для крыши определенного типа и технологией монтажа.

Советуем изучить подробнее: «Рекомендации по выбору снегозадержателей: виды, преимущества и недостатки конструкций. Обзор производителей».

А также: «Расчет количества снегозадержателей на крышу».

Монтаж металлического водостока

Установку металлических водосточных желобов и труб осуществляют по готовому эскизу, на котором отмечены места крепления всех необходимых элементов. К этому этапу должны быть готовы все нужные материалы, комплектующие и инструменты. Что потребуется для установки водосточной системы своими руками:

водосток в полной комплектации (количество всех элементов должно соответствовать расчету);
ножовка по металлу и напильник;
ножницы по металлу;
саморезы;
строительный уровень;
шнур или веревка;
шуруповерт;
дрель.

Советуем изучить: Металлическая система водостока — преимущества и недостатки, виды и элементы, советы по монтажу

Этапы установки металлических водосточных желобов и труб:

Разметка мест монтажа водостока.
Монтаж двух крайних кронштейнов.
Раскрой желобов.
Вырезка отверстия под воронку.
Установка элементов системы водостоков.
Монтаж хомутов, вертикальных водосточных труб и колен.

Инструкция по монтаж металлического водостока

Шаг 1. Разметка мест установки водостоков на крыше своими руками. На первом шаге необходимо разметить точки монтажа основных элементов: кронштейнов, водосборных воронок, хомутов. Необходимо соблюдать ряд правил:

Желоб должен располагаться с уклоном 2-5 мм на 1 м в сторону водосборной воронки, что необходимо для нормального стока воды. Если длина стены до 10 м, то выполняется простой (прямой) уклон, если более 10 м – двойной, т. е. от центра в обе стороны.

Кронштейны должны быть на расстоянии не более 0,5-0,6 м, крайние – 30 см от свеса.
От воронок, угловых элементов, заглушек и компенсаторов кронштейн должен находиться на расстоянии не дальше 5 см.

Кронштейны можно монтировать на лобовую доску, обрешетку (крайнюю доску настила) или стропильную систему (стропильную ногу). Крепление к обрешетке используется редко, поскольку работы нужно проводить до начала кровельных работ, иначе придется демонтировать первый ряд покрытия кровли. Для разметки мест монтажа кронштейнов можно воспользоваться шнуром. Его натягивают в направлении от начальной к крайней точке, учитывая уклон в 2-5 мм на 1 м.

Шаг 2. Монтаж кронштейнов и воронок. Непосредственно установка водосточной системы кровли начинается с фиксации двух крайних кронштейнов. Каждый из них крепится на 3 самореза. Далее монтируются остальные кронштейны и водосборные воронки.

Шаг 3. Раскрой желобов. На следующем шаге приступают к раскрою желобов. Для этого используется пила, причем лучше двигать ее в направлении от себя. Место пила зачищают с помощью напильника.

Шаг 4. Вырезка отверстия под воронку. На этом этапе потребуются ножницы по металлу. В отличие от болгарки, они не повредят внешнее защитное покрытие металла. Диаметр отверстия должен быть чуть больше диаметра воронки.

Шаг 5. Установка желоба и остальной водосточной системы. Все элементы, включая муфты, поворотные углы и заглушки, фиксируют между собой с помощью защелок. Важно, чтобы от заглушки до ближайшего кронштейна было не менее 20 см.

Шаг 6. Монтаж водосточных труб и колен, включая сливное. Для этого на конец воронок надевают колена, в которые вставляют трубы. Затем монтируют хомуты. Часть хомута отгибают, чтобы открыть, вставляют туда трубу до щелчка, затем защелкивают, фиксируют к стене и закрепляют саморезом. В нижней части труб устанавливаются сливные колена.

Нюансы монтажа пластикового водостока

Установка пластиковой водосточной системы кровли имеет ту же технологию, что применяется для металлической. Монтаж ведется клеевым или бесклеевым способом, т. е. при помощи уплотнительных резинок.

Советуем изучить: «Виды, преимущества и недостатки, советы по монтажу и обслуживанию пластикового водостока»

Если установка водостоков из ПВХ (пластиковых) будет вестись с использованием клея, то кроме обычных соединителей требуются компенсационные, которые компенсируют линейное расширение желобов при нагреве и охлаждении. Их монтируют при длине ската более 8 м, установку ведут без использования клея.

Важно: соединители при укладке желобов, угловые элементы и заглушки при монтаже необходимо смазать клеем или уплотнить место стыка резинкой (не касается компенсационных соединителей).

В заключение

Работы по установке водосточной системы крыши не очень трудоемкие, и с ними можно справиться даже в одиночку. Главное – правильно выполнить расчет пропускной способности, чтобы после монтажа водосток справлялся с выполнением своей функции. И не стоит экономить на дополнительных элементах вроде решеток-уловителей, поскольку они помогут водосточной системе быть максимально эффективной.

Статья подготовлена Компанией ООО «АльфаКров», ссылка на первоисточник обязательна. Понравилась статья, добавляйте в закладки и делитесь ей в соц.сетях.

Источник

Будь композитор Юрий Антонов еще и строителем, свой шлягер «Крыша дома твоего» он наверняка бы дополнил строкой про качественный водосток. Шутки шутками, а ведь от правильной установки водосточной системы зависит многое. Грамотный водоотвод убережет фасад, фундамент дома, отмостку и грунт на участке от размывания. А еще поможет собрать воду для полива.

В идеале проектировать водосток нужно одновременно с кровлей. Но иногда мы покупаем уже построенный дом (или он переходит в наше владение), и перед новым хозяином встает задача установки водосточную систему своими руками на готовую крышу.

Полезная информация о водостоках

Водостоки различаются по нескольким параметрам, ниже представлены основные.

По материалу	Из ПВХ, оцинкованной стали, алюминия, алюмоцинка, меди, цинк-титана
По форме	Круглые, прямоугольные
По конструкции	Наружные водостоки, скрытого монтажа
Размеры	Указывается диаметр желобов, водосточных труб — для круглых водостоков, у прямоугольных это называется типоразмер. Больше диаметр (типоразмер) — больше пропускная способность. Средние значения желоба — 125 мм, труб 80 – 90 мм.
По наружному покрытию	Водостоки из стали некоторые изготовители покрывают полиуретаном, полиэфиром или пуралом. Покрытие придает цвет и дает дополнительную защиту от коррозии.
Особенности эксплуатации
Срок службы	Зависит от материала, качества монтажа. В среднем 15 – 30 лет
Гарантия	У каждого производителя свой гарантийный срок. Гарантия может быть «двойной». Например, 10 лет на внешний вид и 20 лет на технические свойства.
Как выбирать	Исходя из площади кровли и ее конструкции, количества осадков в регионе, эстетических предпочтений.
Удобство установки	Своими руками на готовую крышу проще всего монтировать водосточную систему из ПВХ. Она собирается как конструктор, не требует сварки швов, обойтись можно обычным набором инструментов.

Какие виды водостоков ставят на частные дома

Самые востребованные — водостоки из ПВХ и оцинкованной стали. Оба материала оптимальны с точки зрения соотношения цены и качества. Сторонники ПВХ-систем справедливо отмечают: установка своими руками в разы удобнее, нежели при монтаже металлических водостоков. Можно справиться и одному, без напарника, система легкая. И что немаловажно, еще и обладает повышенной шумоизоляцией.

Апологеты водостоков из оцинкованной стали настаивают: материал прочнее пластика и лучше справляется с перепадами температур. Представители противоположного лагеря парируют: при грамотном монтаже и выборе хорошего производителя водосточной системы пластик не уступает стали в запасе прочности. Водосток из «оцинковки» одному установить сложно. Придется приглашать помощников или нанимать бригаду.

Какая водосточная система ТЕХНОНИКОЛЬ нужна вашему дому?

Реклама. ООО «ТехноНИКОЛЬ-Строительные Системы». LjN8Jy4rG

Медный и цинк-титановые водостоки — это премиум-сегмент. Системы из стали, покрытые слоем алюмоцинка — редкий товар на рынке.

Алюминиевые водостоки также встречаются нечасто ввиду того, что материал дороже «оцинковки», но не предназначен для эксплуатации в условиях низких температур.

Когда вы определились с материалом, время подумать над формой сечения — ставить круглый или прямоугольный водосток. Круглые — классика. Прямоугольные выигрышно смотрятся с домами в стиле «хай-тек» и в случае, когда кровля дома изобилует количеством углов.

Как правильно выбрать тип водосточной системы

Если необходимо установить водосточную систему своими руками на готовую крышу, ваш выбор №1 — водосток из ПВХ. Он не подвержен коррозии, удобен в монтаже, не шумит при сильном дожде. В продаже десятки цветных вариаций водостоков — от ярких оттенков до нейтральных.

Тем, кто склоняется в сторону выбора водостока из оцинкованной стали, рекомендуем рассматривать системы с полиуретановым покрытием (на ощупь оно похоже на тонкий слой пластика). Покрытие цветное, защищает от ржавчины. Вместо полиуретана можно найти системы с покрытием пуралом (полиуретана + полиамида), из такого еще делают кровельный материал. Пурал — дороже.

Если вы не стеснены в средствах, рекомендуем медные или цинк-титановые водостоки. У них рекордный срок эксплуатации: некоторые производители смело указывают цифру в 100 лет. Будьте готовы, что системы из двух этих материалов со временем покроются патиной — защитным «налетом», который к тому же некоторые считают более «благородным» оттенком, нежели идеально фабричный цвет.

Выбор редакции

Водосточные системы ТЕХНОНИКОЛЬ

Пластиковые и металлические

Международная корпорация ТЕХНОНИКОЛЬ производит водостоки для малоэтажного и коттеджного строительства.Все системы спроектированы с учетом современных требований к эргономике и технической эстетике

Реклама. ООО «ТехноНИКОЛЬ-Строительные Системы». LjN8Jy4rG

Как рассчитать водосточную систему

Современные изготовители водостоков подготовили фирменные онлайн-калькуляторы для точного расчета системы. Например, можно воспользоваться калькулятором от фирмы ТЕХНОНИКОЛЬ.

Реклама. ООО «ТехноНИКОЛЬ-Строительные Системы». LjN8Jy4rG

Произведите замеры кровли, а программа точно подсчитает, что и в каком количестве нужно приобрести. В хороших строймаркетах и у дилеров водостоков есть похожие калькуляторы.

Замеры кровли. Фото: tn-vodostok.ru

Количество материала

Проще всего рассчитать количество желобов — по периметру карниза. Например, карниз кровли 20 метров — значит и желобов нужно 20 погонных метров, чтобы «закрыть» это расстояние. Желоба обычно выпускаются отрезками по три метра. На каждую пару желобов нужен будет один соединитель.

Количество кронштейнов для желобов рассчитывают, исходя из инструкции производителя. Например, для установки пластикового водостока поддерживающие крюки чаще всего рекомендуется устанавливать с шагом не более 60 см, а также с дополнительными кронштейнами в местах соединения желобов.

Установка кронштейнов. Фото: tn-vodostok.ru

Не забудьте купить заглушки желобов. Если у вас не замкнутая водосточная система, то на каждую «вереницу» желобов потребуется две заглушки, которые устанавливаются с «торца» водостока.

Углы желоба покупают по количеству углов кровли. Производители выпускают либо фиксированные углы (чаще 90 и 135 градусов), либо регулируемые в диапазоне 100 – 165 градусов. Углы бывают внешние, внутренние или универсальные — подбирайте их под свой проект.

Чтобы рассчитать количество труб, поинтересуйтесь, какого размера трубы выпускает выбранный вами бренд. Зачастую это комплектующие от 1 до 3 метров в длину. Замерьте высоту от земли до карнизного свеса и потом разделите ее на тот типоразмер труб, которые вы решили приобрести. Держите в уме, как у вас будет организован водоотвод, чтобы рассчитать точное количество материала и купить еще и слив (колено стока).

К фасаду здания трубы крепятся хомутами — держателями. С крепежом под кирпич или дерево. Шаг между ними 100 – 180 см — подробнее об этом читайте в инструкции для выбранной вами модели.

Чтобы пустить водосточные трубы вдоль фасада, от воронки и желобов нужно установить колено.

Перед монтажом водостока необходимо рассчитать количество труб. Фото: tn-vodostok.ru

Диаметр труб

Для регионов с высоким количеством осадков (например, Дальний Восток) или для коттеджей с площадью кровли свыше 100 м² стоит задуматься об установке труб диаметром (или типоразмером в случае с прямоугольными) ближе к 100 мм. В остальных случаях необходимый минимум для жилого дома — 80 мм.

Для определения диаметра желобов (если вы выбрали прямоугольный водосток, то не диаметр, а типоразмер) у каждого производителя есть свои расчеты. Например, диаметр (типоразмер) 120 – 125 мм в среднем предназначен под скаты площадью до 100 м². Желоба 150 мм — для кровель от 100 м²

Количество воронок

Рассчитывается исходя площади кровли и длины ската который они будут обслуживать. Если вы решили, что у вас невелика площадь кровли, дом стоит в не очень дождливом регионе и система справится и с одним сливом, то и воронку покупайте одну. Для качественного функционирования на каждые 10 – 12 метров ширины кровли нужна одна водоприемная воронка.

Если кровля сложной формы (вальмовая, мансардная, шатровая) то на каждый скат рекомендуется сделать по водосточному стояку с воронкой. И опять же не забывайте про правило 10 –12 метров.

Из каких элементов состоят водосточные системы

Перечислим основные элементы водостока сверху вниз, от кровли к земле.

Желоба

С торцов закрываются заглушками, между собой скрепляются соединителями. Для поворота вдоль кровли используют угол желоба. Сверху закрываются сетками от листвы (опционально). Если система наружного монтажа, она крепится на кронштейны (крюки, карнизные держатели).

Водоприемная (водосборная) воронка

Связующий элемент желобов и водосточных труб. Может закрываться крупной сеткой, иногда ее называют «паук» — это фильтр от крупного мусора, чтобы он не прошел из желобов в трубы.

Водосточные трубы

Соединяются муфтами или спайкой — в зависимости от материала. Чтобы пустить трубы от карниза к фасаду, используют колено.

Слив водосточной трубы

Финальный или предфинальный элемент водосточной системы, откуда вытекает вода.

Детали для установки водосточной системы. Фото: tn-vodostok.ru

Дренажная система

Чтобы стекающая вода на размывала грунт на участке и не собиралась у фундамента дома, необходимо оборудовать дренажную систему. Существует расхожее заблуждение, что дренаж можно заменить отводом воды в бочки или баки. Однако это не так: дренажная система выполняет защитную функцию и централизованно отводит воду от здания, сбор воды в бочки эту задачу не решает, так как бочки моментально переполняются. Собирать воду в емкости целесообразно в том случае, если вы ее собираетесь в дальнейшем использовать в хозяйстве.

Способы монтажа водосточной системы

Для выполнения работ подготовьте следующие инструменты.

Рулетку и уровень.
Карандаш или маркер.
Шнур.
Дрель.
Шуруповерт или отвертку.
Ножовку с мелкими зубцами (торцевую пилу) или болгарку с подходящим диском). Некоторые производители запрещают применять болгарку, так как легко повредить защитный слой стали.
Стусло.
Крюкогиб.
Ножницы для резки металла (для водостоков из стали).

Монтаж на стропила с частичным демонтажем кровли

Если вы затеяли капитальный ремонт дома и обновляете кровлю или есть возможность произвести ее частичный демонтаж, тогда для установки водосточной системы разумно применить монтаж на стропила. Их шаг должен отвечать рекомендуемому шагу между кронштейнами (обычно он равен 60 см).

Для этого применяют длинные крюки (кронштейны). Некоторые производители выпускают короткие крюки и удлинители (с прямым или боковым креплением).

Если шаг стропил не подходит для монтажа кронштейнов, устанавливайте их на крайнюю доску обрешетки стропил.

Установка крайних кронштейнов

Два кронштейна смонтируйте на крайние стропильные ноги. Монтаж выполняется на саморезы. От места сгиба удлинителя крюка до монтажного отверстия должно быть хотя бы 0,5 см.

Установка воронки

В зависимости от вашего проекта, воронка может располагаться с края карниза или по его центру. Воронку прикрепите к лобовой доске (ветровой), а если ее нет — используйте удлинители кронштейнов. Этот шаг инструкции используйте для монтажа пластиковых водосточных систем.

Если вы устанавливаете стальной водосток, то сначала выполните шаги 3 и 4 (расчет и монтаж кронштейнов), смонтируйте желоба, вырежьте в нужном желобе отверстие под воронку и затем переходите к следующим этапам.

Расчет угла наклона желобов и места дальнейшей установки кронштейнов

От крайних кронштейнов к водосточному желобу протяните шнур. Помните, что по правилам монтажа на каждый погонный метр будущего желоба должен приходится уклон около 3 мм. Кронштейны рядом с водосточной воронкой крепятся от нее на расстоянии 10 – 15 см — слева и справа.

Монтаж других кронштейнов

С учетом рекомендуемого уклона в 3 мм на каждый погонный метр желобов выполните монтаж остальных крюков. Шаг между ними — около 60 см. Точное значение смотрите в инструкции к выбранной вами водосточной системе. В некоторых случаях шаг может достигать и 90 см.

Установка желобов

Вставляйте жалоба в кронштейны изнутри — наружу, то есть от фасада — к улице. Между собой желоба фиксируйте соединителями. Добросовестные производители применяют уплотнители в соединителях, чтобы желоба не протекали.

На этом же этапе устанавливаются по необходимости углы желобов и заглушки. Если у производителя водостоков предусмотрена защитная решетка желоба, ее также нужно смонтировать.

Монтаж водосточных труб

Если кровля с карнизным вылетом, то трубу отводят к стене при помощи двух колен. Колена трубы так же используются если нужно обойти трубой выступ на фасаде.

Между собой водосточные трубы скрепляются муфтой, которая фиксируется на фасад хомутами. В фасаде необходимо просверлить отверстия под дюбели и установить их. Перед затягиванием в хомуты устанавливается крепеж, который и ввинчивается в дюбель.

Монтаж на лобовую доску

Перед началом установки водосточной системы убедитесь, что лобовая доска прибита ровно. Кривизна скажется на прочности кронштейнов и, как следствие, всего водостока.

Разметка под крайние крюки и воронку

От края карниза кронштейны не должны устанавливаться дальше, чем на 15 см. Нанесите разметку и определите места установки водосливных воронок. Место крепления воронки всегда является самой нижней точкой всей системы желобов. От воронки вниз пойдут водосточные трубы и они будут занимать место вдоль фасада, поэтому выбирайте место монтажа так, чтобы конструкция вписывалась в экстерьер и не мешала проходу.

Установка воронки и крайних кронштейнов

Смонтируйте воронку на лобовую доску при помощи саморезов. Протяните от нее шнур к крайним крюкам. Угол наклона «лески» должен быть выбран из расчета, что на каждый погонный метр будущего желоба должен быть уклон 3 мм.

Монтаж водостока. Фото: tn-vodostok.ru

Монтаж ближайших к воронке крюков

От воронки до кронштейнов должно быть расстояние не более 15 см. Зафиксируйте их шурупами.

Установка остальных кронштейнов

С соблюдением правила уклона желобов «3 мм на 1 погонный метр» установите другие кронштейны. Регулируйте угол наклона загибом крюка. Выдерживайте шаг между кронштейнами около 60 см, либо тот, который указан в инструкции к вашей водосточной системе.

Монтаж желобов

Установку выполняют от воронки в сторону крайних кронштейнов. Желоба монтируются от фасада — к улице (изнутри — наружу). Между собой желоба скрепляются соединителями. Выполните монтаж углов желобов, заглушек и защитных сеток, если конструкция вашего водостока это предусматраивает

Монтаж водосточных труб

Если кровля с карнизным вылетом, то уместно установить от водосборной воронки колено, которое затем нужно соединить с другими трубами. Колено необходимо, чтобы водосток проходил ближе к фасаду. В противном случае будет проблематично смонтировать на крепеж сцепляющие трубы хомуты и соединители.

Монтаж на край кровли

Теоретически такой вариант возможен, но на практике применяется редко и не рекомендуется из-за сложности и непрактичности.

Вам потребуются кронштейны, которые именуют «кровельными» или со струбциной. Этими зажимами водосток можно зафиксировать вдоль кромки карниза. Под струбцину рекомендуется делать подкладку из резины — это уменьшит нагрузку на кровельный лист. Обратите внимание, что монтаж на край кровли осуществляют только на крыши из прочных материалов — шифер, металлочерепица, профнастил.

Струбцины могут быть двух видов. Для первого в кровле придется сверлить отверстия. Во втором случае используется только винт.

Предварительные расчеты

Отметьте вдоль периметра кровли места крепления струбцин. Логично начать с крайних точек и выбрать место для воронки. Между крюками соблюдайте шаг, рекомендованный производителем водосточной системы и крепежа (обычно около 60 см). Крюки со струбцинами менее надежны, чем классические кронштейны, которые крепятся на саморезы. Поэтому, возможно, имеет смысл уменьшить шаг между крепжами.

Зафиксируйте крайние крепежи

Только перед этим вспомните, что вам нужно будет выполнить уклон желобов в сторону водосборной воронки. По общепринятому правилу на каждый погонный метр желоба положено 3 мм уклона.

Установите остальные крепежи

Начните с тех, что в непосредственной близости от водосборной воронки — не далее 15 см.

Соберите систему желобов

Фиксируйте их в крюках и скрепляйте между собой соединительными элементами.

Выполните переход от водосборника к водосточным трубам

Для этого используйте соединительное колено, которое направляется в сторону фасада, чтобы затем водосточная система прошла вдоль стены здания.

Установка водосточных труб

Между собой они скрепляются муфтами, обвязываются хомутами, которые в свою очередь при помощи крепежа фиксируются в заранее установленных в фасад дюбелях.

Другие способы монтажа

Когда невозможно установить кронштейны на стропила (например, их шаг слишком широкий), лобовая доска под крепеж не годится или вовсе отсутствует, остается монтировать водосток на крайнюю доску (плиту) обрешетки кровли. С установленной кровлей сделать это будет практически нереально.

Монтаж вертикальной сливной трубы

Когда желоба и водосточные трубы зафиксированы, пора переходить к финальной части — монтажу сливного колена. Также его называют просто сливом.

Фиксация слива

Слив крепится к фасаду хомутом.

Расстояние от земли

Если водосток не уходит в землю (дренажную систему) то от земли до слива должно быть 15 – 20 см. Сделаете выше — брызги будут попадать на фасад. Сделаете ниже — при падении температуры ниже ноля градусов, заледеневшие остатки воды в водостоке могут разорвать его.

Переход в дренажную систему

При установке водосточной системы грамотный мастер помнит — логичным продолжением конструкции станет дренажный канал, который отведет воду в специальную яму, бочку, канализацию или водоем — в зависимости от расположения и характеристик вашего участка.

Как и куда отводить воду из водосточных труб

Если просто установить водосточную систему и оставить как есть — толку от такого инженерного решения будет не так много. Мастер должен решить последнюю задачу — куда отводить воду. Разумеется, думать об этом надо не в последний момент, а на этапе проектирования. Если не сделать водоотвод, со временем размоет отмостку, в доме будет повышенная влажность, что чревато появлением грибка.

Есть несколько решений.

Пустить водосток в канализационную систему, если в населенном пункте она есть.
Слив в бак для сбора вода. Решение из категории «дешево и сердито». У некоторых садоводов на участке стоит гигантский бачок с кранами, откуда они берут воду для хозяйственных нужд. Можно пустить слив водостока прямо в бак или в бочку. Однако что делать, если вдруг начнутся ливни? Вопрос риторический.
Обустройство дренажной системы. Самый правильный вариант, но при этом затратный — как по времени, так и по цене. В идеале слив водосточной системы после установки должен стекать в дренажный канал, в который уложены трубы. Ради экономики умельцы иногда мастерят системы из пленки, щебня, остатков водосточной системы и т.д. Из дренажных каналов вода уходит в колодец или бочку большого объема, врытую в землю. После чего дождевая вода постепенно отводится в грунт через отверстия в емкости. Однако профессионалы конструируют водоотводы так, чтобы собирать дождевую воду и использовать ее в дальнейшем, например, для полива.

Легкий монтаж водостоков ТЕХНОНИКОЛЬ

Системы собираются как конструктор и не требуют специальных навыков и инструментов. Производитель дает комплексную гарантию 15 лет на пластиковые системы и 25 лет на металлические

Полезно знать

Реклама. ООО «ТехноНИКОЛЬ-Строительные Системы». LjN8Jy4rG

Основные ошибки при монтаже водосточных систем

Производители водосточных систем гарантируют надежность и долговечность своей продукции только в случае правильной установки. Поэтому важно не допустить ошибок.

Нарушение интервалов между кронштейнами желобов

Прямое следствие этого — повышенная вероятность обрушения всей системы в первую же снежную зиму. При монтаже строго соблюдайте указанный производителем интервал. Зачастую это 60 см, но может быть увеличен или уменьшен по рекомендации производителя.

Отсутствие кронштейнов у водоприемной воронки

По правилам монтажа крюки должны располагаться по обе стороны водоприемной воронки не далее чем в 10 – 15 см. Точную информацию смотрите в инструкции производителя вашего водостока.

Использование или неиспользование кровельного герметика

Если у вашей водосточной системы нет резиновых уплотнителей в соединении желобов, то возможно производитель рекомендует использовать герметик. Обязательно обратитесь к инструкции по установке водостока и убедитесь в этом. С другой стороны, в инструкции по монтажу от изготовителя может быть прямой запрет на применение герметика, так как при тепловом расширении пластика желобу некуда будет расширяться, и он треснет. Поэтому всегда неукоснительно следуйте рекомендациям производителя.

Несоблюдения расстояние от земли (отмостки) до колена слива

Базовые рекомендации звучат так: 15 см — от отмостки, 20 см — от земли. При резком перепаде температур вода, находящаяся в трубе, замерзнет. Если расстояния недостаточно, то образуется наледь (большая сосулька), которая может буквально разорвать трубу изнутри.

Игнорирование наклона желобов к воронке

На каждый метр желоба — 3 мм уклона. Поскольку желоба часто продаются по 3 метра, для удобства измерений можно брать уклон в 10 мм на каждый сектор. Если не соблюдать это правило, то водосбор не сможет исправно выполнять свою задачу. Вода будет скапливаться в желобах и переливаться на фасад дома.

Неправильный монтаж относительно кровли

Вода с капельника (металлическая планка с изгибом по периметру карнизного свеса, которая отводит воду с кровли) должна попадать аккурат в середину желоба водостока. Иначе возможен перелив избытка воды или наоборот — водосток не будет выполнять свою задачу, дождевая вода будет стекать на фасад.

Примеры работ

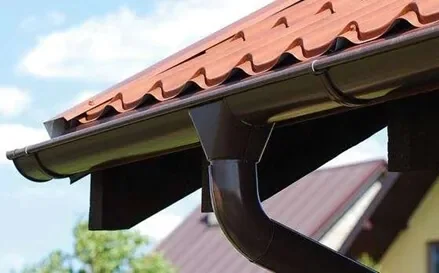

Монтаж водостока. Фото: tn-vodostok.ru
