Вы можете купить однотипные стулья где угодно: они будут выглядеть также как и стулья ваших соседей или стулья друга с работы. Скучно. Если вы хотите быть непохожим на остальных, привнести что-то индивидуальное во внешний вид вашей мебели (и возможно сэкономить сотни рублей), читайте о том, как это сделать на wikiHow. В этой статье рассказывается о креслах грушах и садовых скамейках, стульях для столовой и высоких барных стульях. Просто начните читать эту статью с Шага 1 или используйте оглавление выше, чтобы найти то, что вы ищите.
Эти деревянные стулья будут сделаны в ухоженном, миссионерском стиле. Размеры можно легко изменить, так же как и оформление задней спинки стула. Необходимы только самые базовые умения и простейшие инструменты.
-
Вам понадобится доска 2×2 и 1×4, лист 1.5 дюймовой фанеры, дюбели 1/4 дюйма, древесный клей, террасные шурупы 2.5 дюйма, двусторонние шурупы, дрель с битой 1/4 дюйма, лобзик и циркулярная пила. Пилы можно арендовать в больших магазинах бытовой техники или в других местных компаниях.
-
Вам нужно будет обрезать:
- Два куска по 16.5 дюйма каждый доски 2×2
- Два куска по 37 дюймов каждый доски 2×2
- Два куска по 14 дюймов каждый доски 1×4
- Один 14-дюймовый кусок доски 1×4, затем расколите его по длине на две части.
-
- Просверлите 1/4 дюймовые отверстия посередине 16.5-дюймовых столбиков, одно отверстие на расстоянии в 1/6 дюйма сверху и два отверстия в 1/3 дюйма сверху.
- Вырежьте равнорасположенные отверстия в 1/4 дюйма на обоих концах досок 1×4.
- Просверлите отверстия в 1/4 дюйма посередине 37-дюймовых столбиков, 15 1/3-дюймовых отверстий, а затем 14 1/6-дюймовых снизу.
- Нанесите клей и затем вставьте дюбели в отверстия. Затем вы можете соеденить все детали, чтобы получить две части стула. Стороны частей стула должны ровно подойти к коротким столбикам.
- Засуньте расщепленные доски 1×4 на 4 дюйма снизу вверх на каждой стороне стула и прикрутите их при помощи террасных шурупов.
-
- Разрежьте три куска 14-дюймовой доски 1×4 и одну 12-дюймовую доску 1×4 на 3 части.
- Выредьте квадрат 17×17 дюймов из фанеры для сидения. Затем вырежьте выемки 1.5×1.5 дюйма на двух углах стула, чтобы освободить место для столбиков спинки стула.
- Просверлите 1/4 дюймовые отверстия для дюбелей в одной из досок 1×4 на конце длинных сторон (одно отверстие располагается по центру относительно 4-х 1/3-дюймовых на каждом конце доски).
- Присоедините этот кусок к сидению на той стороне, в которой проделаны выемки. Отметьте место для дюбелей от доски 1×4 на сидении между двумя выемками. Просверлите 1/4-дюймовые отверстия, где требуется.
- Просверлите центрированные 1/4-дюймовые отверстия для дюбелей в каждом из трех кусков, полученных из доски 1×4.
- Просверлите центрированные вспомогательные отверстия в столбиках для террасовых шурупов: 1 отверстие, отступив 3/4 дюйма сверху короткого столбика и 14, отступив 3/4 дюйма снизу длинного столбика.
-
Намажьте клеем и вставьте дюбели в оба конца 3 частей, сделанных из доски 1×4. Затем, вставьте их в 1×4 и в спинку стула. Дайте клею подсохнуть, прежде чем продолжить.
-
Нанесите клей и затем установите сидение, используя две боковые части, которые следует закрепить под ним. Задние ножки должны плотно входить в свои выемки. Проденьте террасные шурупы через фанеру в передние ножки стула.
-
- Нанесите клей и вставьте две царги (переднюю и заднюю), а затем прикрутите их шурупами через вспомогательные отверстия, которые просверлили ранее (проденьте через ножки в боковую часть царги).
- Затем вставьте еще два террасных шурупа через сиденье в заднюю царгу между тремя вертикальными брусками.
- Вы можете сделать конструкцию еще крепче, усилив ее дополнительными царгами во внутренней части стула, если хотите.
-
Отшлифуйте стул, чтобы подготовить его к покраске или морению. Вы также можете закруглить углы, если не любите острые линии.
-
Покрасьте или морите дерево – как пожелаете. Когда оно высохнет, все готово! Наслаждайтесь новым стулом!
Реклама
Кресла груши можно просто купить, но также можно сделать и самому из использованной повторно ткани или ткани с каким-нибудь принтом. Это кресло – хорошая идея для комнаты вашего ребенка-подростка или для вас.
-
Вам понадобится 4,5 метра ткани (при условии, что ширина болтов – 45 дюймов), предпочтительно следует взять крепкую, но мягкую ткань. Вам также нужно будет наполнить ваше кресло грушу. Вы можете купить наполнитель в большинстве магазинов мебели или сделать самому из пенопласта или содержимого матраса. Затем, вам понадобится швейная машинка, нитки, ножницы и мерная лента. Бумага или картон, на котором вы сделаете набросок, тоже может пригодиться.
-
Сделайте набросок на листе бумаги или картона. Вам предстоит сделать двенадцать шарообразных треугольников высотой 75 см. и с основанием 50 см. На большом листе бумаги или картона нарисуйте прямую линию размером 50 см. Затем, найдите середину линии и отмерьте 75 см. от этой точки. Удостоверьтесь, что ваша линия перпендикулярна, используя математику или транспортир. Нарисуйте плавную дугу от точки 75 см. к одному из концов линии 50 см. Придайте ей желаемую форму и затем сложите лист пополам и вырежьте набросок по линиям.
-
Вам нужно взять два таких треугольника и прикладывать его через каждые 90 см. вашей ткани с небольшим отступом (и снова напоминаем, что вам понадобится 12 таких треугольников). Если можете, оставляйте запас в один небольшой стежок (примерно полтора сантиметра) около краев треугольников. Вырежьте ткань, когда будете готовы. Помните: семь раз отмерь, один раз отрежь.
-
Соедините при помощи ниток два треугольника, отступив от основания на 50 см. лицевой стороной. Делайте это до тех пор, пока у вас не получится 6 каноэ-образных кусков. Затем соедините три из них длинными сторонами, таким образом, чтобы у вас получился один большой кусок ткани. Проделайте то же самое с оставшимися тремя кусками.
-
Возьмите эти два куска ткани, приложите их вместе лицевыми сторонами, и затем пришейте одну к другой по всей длине, оставив 15 см. незашитыми, чтобы потом засунуть наполнитель.
-
Проталкивайте ткань через дырку, чтобы вывернуть ее наизнанку. Теперь вы можете заполнить ваше кресло грушу выбранным наполнителем через дырку.
- Не надо слишком сильно заполнять ваше кресло.. оно должно быть удобным!
-
Используйте обметочный стежок, чтобы зашить дырку. Наслаждайтесь вашим креслом!
Реклама
Этот проект можно изменять, как пожелаете, поэтому не смущайтесь по поводу приведенных размеров. В этой версии мы будем использовать 2-дюймовые трубы ПВХ, чтобы сделать грубое подобие стула для столовой (18-22 дюйма).
-
Соедините 30 см. трубы с 45 см. трубы при помощи Т-образного соединителя. Наденьте на оба конца L-образные соединители. То же самое сделайте с двумя другими трубами. Соедините две стороны вместе, присоединив 66 см. кусок трубы к L-образным соединениям, расположенным ближе к Т-образному соединению. Сделайте один кусок трубы при помощи Т-образного соединения и двух 30 см. труб. Затем, присоедините получившуюся конструкцию к другому концу общей рамы.
- Все части должны быть точно вымерены, прежде чем вы их отрежете. В результате у вам должен получиться прямоугольник. Если части вашей конструкции не подходят друг к другу, тогда их можно обрезать.
- Т-соединение длинной стороны конструкции должно быть направлено внутрь прямоугольника. Верхнее Т-соединение должно быть отрегулировано на угол в 45 градусов от линии длинной стороны конструкции.
-
Поместите трубу длиной 5 см. в Т-образном соединении и с другой стороны приделайте такое же Т-образное соединение.
-
Сделайте длинную стороны также как и в вертикальной секции (трубы по 30 и 45 см. с L-образными соединениями на концах). Однако, присоедините 30 см. трубу к концам, расположенным ближе к Т-образному соединению посередине, а другая сторона должна состоять из двух 20 см. труб, соединенных Т-образным соединением. Теперь у вас должно быть две прямоугольных конструкции, одна в другой.
-
Сидение устанавливается между коротким участком горизонтальной секции и длинным участком вертикальной секции. Стул покоится на длинной части горизонтальной секции и короткой части вертикальной секции. Настройте уровень наклона двух частей стула. Определитесь с расстоянием между оставшимися Т-соединениями на длинных сторонах, чтобы создать желаемый угол.
-
Отрежьте часть трубы (длину выберете сами) и вставьте ее в два Т-образных соединения.
-
Лоскут, который будет протянут между верхней частью стула и передним краем сидения формирует сидячее место для вас. Вы можете сделать этот лоскут из ткани или можете сами его сделать, например, из клейкой ленты для герметизации трубопроводов отопления. В итоге конструкция будет представлять собой каркас и длинный лоскут посередине, прикрепленный сверху и снизу к трубам ПВХ. Вы можете пришить края лоскута или схитрить и приделать липучки на концы лоскута.
-
Ваш пляжный стул ПВХ теперь готов. Не забывайте, что вы можете поменять размеры, чтобы сделать стул больше или меньше, или даже из более тонкой трубы ПВХ.
Реклама
-
Если все из вышеперечисленного вам не подходит, вы можете сконструировать какую угодно скамейку, которую найдете на wikiHow.
-
Табурет – это еще один популярный тип стула и на wikiHow есть инструкции по сборке разнообразных табуреток.
-
Вы также можете починить сломанный стул, если вы хотите сэкономить деньги. Вы вполне способны починить кресло-чашу или перешить обшивку стульев.
Реклама
Советы
- Будьте креативным и находите новые решения для ваших стульев, создавая свой собственный дизайн, который подходит вашей индивидуальности и удовлетворяет насущные потребности!
Реклама
Предупреждения
- Будьте аккуратны при обращении с инструментами.
Реклама
Об этой статье
Эту страницу просматривали 12 768 раз.
Была ли эта статья полезной?
Человек, который решил попробовать собственные силы в столярном ремесле, обычно начинает с самых небольших и относительно несложных в конструкции предметов мебели – это полки, табуреты, ящики. Немного набив руку, можно перейти и к более сложным изделиям, например, смастерить качественный надежный стул.
Этот предмет мебели всегда будет востребованным, вне зависимости от места проживания – в городской ли квартире, или за городом на даче. Поэтому если знать, как сделать стул своими руками, и уметь это выполнять практически, то «потребительский спрос на товар» в масштабе собственной семьи будет гарантирован.
Прежде чем переходить к процессу изготовления, рекомендуется ознакомиться с имеющимся разнообразием моделей стульев – это поможет выбрать наиболее привлекательный вариант.
Читайте также интересную информацию о том, как сделать мебель из поддонов, в нашей новой статье на нашем портале.
Популярные типы стульев
Стулья могут иметь различную конструкцию, а иногда выполнять не одну, а даже несколько функции (например, модель, трансформирующаяся в стремянку). Кроме этого, стулья могут быть предназначенными для постоянного применения в условиях дома (квартиры) и рассчитанными на мобильное использование (складные, которые несложно взять с собой на дачу или при выезде на природу).
Домашние массивные стулья
Самым популярным вариантом моделей стульев являются массивные конструкции, выполненные из натурального дерева. Они удобны и очень долговечны, а также отлично подойдут для частного деревянного дома, в котором поддерживается единый эко-стиль. Недостатком таких изделий можно назвать большую массу, но она же придает стулу необходимую устойчивость и исключительную надежность.
Такая конструкция хорошо подойдет для изготовления и больших, и детских маленьких стульев. Смастерив прочный стульчик для ребенка, можно в дальнейшем быть уверенным в том, что малыш не упадет с него, а изделие не развалится при любых нагрузках.
Чтобы стул, изготовленный из натуральной доски, смотрелся эстетично и был полностью безопасен как для детей, так и для взрослых, все углы и поверхности древесины необходимо обязательно хорошенько обработать и отшлифовать, а затем покрыть краской или морилкой и лаком. Если нужно, чтобы стулья смотрелись массивно, но вместе с тем имели не столь «пугающий» вес, следует выбирать легкую древесину, например, липу, а затем с помощью морилки затонировать ее под дуб.
Обычно толщина всех деталей для этой модели стула – достаточно большая, что придает конструкции основательность. Скрепление элементов производится с помощью шкантов или же винтов. Если изделие предназначено для ребенка, то не рекомендуется использовать для соединительных узлов металлические уголки.
Стул с мягким сиденьем
Для комфортного использования в квартирных условиях чаще всего выбираются более элегантные конструкции с мягким сиденьем. Они могут быть изготовлены в том же стиле, или же иметь более тонкие ножки и резные спинки, состоящие из нескольких перекладин. Чтобы сделать более эстетичные модели, часто комплексно используются различные материалы, такие, как фанера и доски, что делает изделие несколько более легким, но без потери прочности.
Стул-кресло
Стулья-кресла, в зависимости от особенностей их конструкции, используются для установки в гостиной, в кабинете, на террасе или веранде. Они могут иметь мягкую тканевую (дерматиновую) обшивку или же быть полностью изготовленными из древесины.
Этот тип стульев более особо комфортен для времяпровождения. Некоторые из них располагают к отдыху, другие, предназначенные для кабинетов, наоборот, должны быть удобны в той степени, которая располагает к работоспособности, так как в них приходится проводить немало времени, связанного с делами.
Стулья-кресла, предназначенные для установки в местах отдыха на свежем воздухе, чаще всего не имеют тканевой обшивки, и выполняются из натурального дерева, пропитанного водоотталкивающими составами. При этом в их конструкции предусматриваются зазоры между деталями спинки и сиденья – для свободного схода дождевой воды и для быстрого просыхания древесины.
Складной стул
Этот вариант стульев может быть использован как в условиях квартиры, так и на даче или в частном доме. Удобство складного стула заключается в том, что во время уборки или же при транспортировке он может быть сложен в компактную плоскую конструкцию. Такой стул можно без труда уложить в багажник автомобиля при выезде на природу или дачу.
Он хорошо подойдет и для небольшого дачного домика, так как в сложенном состоянии не занимает много драгоценного места, но зато в разложенном виде способен создать максимум комфорта для отдыха.
Складной стул имеет более сложную конструкцию, поэтому инструкцию по его изготовлению нужно изучить более тщательно. Изделие должно обладать повышенной прочностью, так как ему придется выдерживать многочисленные раскладывания и складывания, а также вес любого из домочадцев. Тем не менее, если стул сделать качественно, с надежной конструкцией и удобным принципом перевода в рабочее положение и обратно, то он прослужит длительное время и всегда будет востребован всеми членами семьи.
Как вариант – складной стул из толстой фанеры.
Чтобы изготовить этот вариант складного стула потребуется фанерный лист толщиной в 20÷25 мм, имеющий размер будущего изделия. Сложность работы над складной конструкцией заключается только лишь в точности и идеальной ровности выпиливания из этого листа всех элементов конструкции, а затем обработка их краев. Имея в распоряжении качественный инструмент, подобный стул вполне можно изготовить за несколько часов.
Электролобзик
Удобство такого стула состоит в его компактности в сложенном виде. По сути, толщина изделия в «походном положении» будет равна толщине выбранного для его изготовления фанерного листа. Благодаря этому, в сложенном состоянии стул можно просто подвесить на стену, сделав на ней надежное крепление. Удобна эта конструкция и для транспортировки, так как практически не займет места в багажнике машины.
Стул-трансформер
Если изготовить стул, который оснащен возможностью легко трансформироваться в стремянку, то под рукой всегда будет приспособление, которое значительно облегчит уборку, поможет произвести ремонт в верхней части стены или достать необходимую вещь, лежащую сверху или в глубине высокого шкафа.
В остальное время конструкция будет служить удобным местом для сидения, особо не отличаясь от обычного стула – его можно установить, например, на кухне или веранде. При необходимости превратить изделие в стремянку, достаточно взяться за спинку стула и установить ее на пол — она легко перевернется благодаря вмонтированным петлям-«бабочкам».
В связи с тем, что трансформер состоит из большего количества деталей, чем обычный стул, естественно, он будет обладать достаточно внушительным весом, но благодаря этой же массивности конструкция будет устойчиво и надежно стоять при использовании ее в качестве стремянки. Стул-трансформер может быть изготовлен из массивной древесины или толстой фанеры, но последняя намного утяжелит конструкцию.
Самые простые стулья – это табуреты
Табурет тоже можно отнести к мебельной категории стульев, и, кстати, он также может существенно различаться сложностью конструкции. Если планируется сделать именно этот вариант стула для кухни или дачи, то рекомендуем обратиться к статье «Как сделать табурет своими руками», пройдя по данной ссылке на соответствующую страницу нашего портала.
Как самостоятельно изготовить стул
Чертеж, наименования и предназначения основных деталей стула
После того как модель выбрана, необходимо произвести расчеты и исполнить чертеж конструкции. Если удалось найти в интернете нужный вариант стула, к которому прилагается чертеж, то при желании его можно подкорректировать, уменьшив или увеличив некоторые размеры, которые не повлияют на прочностные качества конструкции.
Эскиз вполне может быть составлен от руки, но на нем обязательно требуется проставить все размеры будущего изделия. Кроме него, желательно сделать чертежи каждой из деталей в отдельности, и также обозначить на них все размеры.
Такой чертеж поможет беспроблемно изготовить все необходимые элементы, а также представить, как будет выглядеть стул в готовом виде.
Чтобы в дальнейшем не было путаницы в терминах, стоит сразу определиться с названиями основных деталей, из которых обычно состоит конструкция стула. Смотрим на схему:
- Боковые устои — это элементы, на которые закрепляется спинка стула. Очень часто они являются одним целым с задними ножками стула – их продолжением.
- Спинка закрепляется на устои и скрепляет их между собой.
- Передние ножки, закрепляемые на царги.
- Царги формируют раму и служат основой для установки сиденья.
- Сиденье закрепляется на царгах.
- Проножки – это элементы, устанавливаемые в нижней или серединной части ножек и служащие для придания конструкции стабильности и прочности. Проножки бывают боковыми, передними, задними и поперечными.
- Подлокотники – это необязательные детали для стула. Чаще всего их устанавливают в конструкции кресла.
- Сухарь не показан на верхней схеме, поэтому для него размещена отдельная иллюстрация. Это элементы, устанавливаемые изнутри на раму по углам. Их изготавливают из фанеры, деревянных брусков, реек, или же вместо них используют специальные металлические угловые элементы.
Занимаясь составлением чертежа стула, необходимо обязательно предусмотреть размер всех соединительных деталей конструкции — шипов, вырезаемых в краях проножек и царг, шкантов и предусматриваемых для них отверстий и пазов.
Стул
Необходимые инструменты
Для изготовления мебели из массивной древесины или фанеры потребуются столярные инструменты. Идеальная обработка деталей конструкции получается на профессиональных деревообрабатывающих станках, которыми обычно владеют столяры, имеющие собственные мастерские. Конечно, для начала достаточно будет ручного инструмента, которым издревле работали мастера до появления различных механизированных приспособлений, но, используя его, необходимо набраться терпения и приготовиться к длительным и весьма трудоемким операциям по обработке материала. Поэтому оптимальным вариантом будет приобретение или хотя бы аренда электрических ручных инструментов для работы с древесиной. К таковым относятся:
- Электрический лобзик позволит быстро и ровно выпилить из доски или фанеры любую необходимую форму детали. После распила этим инструментом дерева или фанеры, края получаются ровными, но углы среза остаются прямыми, что не слишком эстетично и удобно для таких предметов мебели, как стул, табурет или стол. Поэтому для идеальной обработки деталей, скругления углов или придания им фигурной формы, применяется фрезер.
- Ручной фрезер — этот инструмент незаменим для работы с деревом. Он необходим не только для обработки краем готовых деталей, но и для выборки пазов и отверстий, входящих в систему крепежных узлов.
- Шлифовальная машинка значительно ускорит финишную обработку поверхностей и углов деталей. Она поможет убрать крупные и мелкие заусенцы, оставшиеся после первоначальной обработки, сделает поверхность идеально гладкой.
Шлифовальные машинки бывают эксцентрические роторные, вибрационные, ленточные. К ним необходимо приобрести соответствующие комплекты абразивной бумаги разной степени зернистости (для дерева обычно применяется от Р80 до Р400).
- Шуруповерт. Этот инструмент пригодится не только при изготовлении мебели, но и для выполнения многих других работ в квартире, а тем более – в частном доме, поэтому его покупка никогда не станет лишней тратой денег. Он легко заменит не только отвертки, но в некоторых случаях и дрель, поэтому к нему в комплект необходимо подобрать набор сверл разного диаметра.
- Струбцины различной рабочей длины предназначены для стягивания склеиваемых деталей конструкции или при подгонке элементов в ходе пробной сборки. Благодаря этому инструменту соединения элементов получатся более прочными и надежными, что немаловажно для предметов мебели, которые постоянно будут испытывать на себе высокие нагрузки.
- Кроме этого для работы нужны будут самые простые инструменты — это молоток, строительный угольник, рулетка, линейка в 500÷1000 мм, карандаш для разметки, нож, плоскогубцы.
- Чтобы работа велась качественно, необходимо подготовить себе удобное место, и лучше всего, если это будет просторный надежный верстак.
Иллюстрированные инструкции по изготовлению деревянных стульев
Обычный деревянный стул
Для начала — обычный деревянный стул. Он имеет высоту 929 мм, ширина сиденья — 430 мм. Такая модель подойдет для эксплуатации как в частном доме, так и в квартире.
Конструкция стула включает в себя следующие элементы
- Сиденье прямоугольной формы, размером 440×430 мм – 1 шт.
- Задние ножки, совмещенные с боковыми устоями, высотой 929 мм – 2 шт.
- Передние ножки высотой в 425 мм – 2 шт.
- Боковые царги длиной 396 мм – 2 шт., а также передняя и задняя царги, имеющие длину 371 мм – 2 шт.
- Фигурные перекладины спинки, длиной 396 мм – 2 шт.
- Дополнительные бруски, закрепляемые изнутри к боковым царгам, длиной 385 мм.
Более подробные сведения о каждом из элементов будут даны при описании процесса их изготовления и монтажа.
| Иллюстрация | Краткое описание выполняемой операции |
|---|---|
| Первым шагом нужно изготовить самую простую по конструкции деталь – это сиденье. Для этого потребуется фанерная панель размером 430×440 мм, имеющая толщину в 15÷20 мм. На одной из ее сторон, по короткой стороне 430 мм, намечаются и производятся вырезы, размером 35×44 мм. Они необходимы для того, чтобы сиденье встало между устоями спинки. Кроме этого, все выступающие прямые углы, а также края панели скругляются с помощью фрезера. |
|
| Следующим шагом предстоит изготовить две достаточно сложные детали – задние ножки, переходящие в устои. Для изготовления этих деталей потребуется две хорошо обработанные доски толщиной в 25 мм и имеющие размер 115×929 мм. На них переносятся все размеры, указанные на схеме, затем все тщательно вымеряется и вычерчивается по линейке. Определив форму деталей, нужно сразу же разметить пазы для установки шипов перекладин спинки и задней царги. После того, как их места будут определены, перед тем, как выпиливать ножки из доски, следует сразу же высверлить пазы — это можно сделать фрезером или, если его нет, дрелью, насверлив несколько отверстий диаметром 9,5 мм, а затем аккуратно объединив их с помощью стамески. |
|
| Теперь, когда пазы на деталях будут готовы, можно выпилить саму ножку и обработать ее поверхности до гладкости. Как должна выглядеть готовая деталь, представлено на данной иллюстрации. На готовых ножках размечаются и выбирается еще по одному пазу, которые предназначены для установки боковых царг. Они располагаются на такой же высоте, что и пазы для фиксации задней царги. |
|
| Далее, изготавливаются передняя и задняя царги. Для них берется доска толщиной в 18 мм, имеющая размер 396×75 мм. По краям каждой царги вырезаются шипы, имеющие размер 18×73 мм, а ширину 9 мм, то есть доска уменьшается с двух сторон на 4,5 мм, а снизу — на 2 мм. Изготавливая шипы, их нужно примерять к пазам — они должны входить в пазы легко, но плотно. |
|
| Боковые царги делают таким же образом, как и переднюю с задней. Т олько нужно внимательно посмотреть, что эти детали отличаются своей длиной. |
|
| Следующим шагом изготавливаются две детали спинки – фигурные перекладины. Для них нужно подготовить доску размером 396×100×40 мм. На ней вначале по краям размечается размер шипов, имеющих высоту 66 мм, глубиной 18 мм, шириной 9,5 мм. Внутренние края шипов соединяются лекальной линией, которая является частью окружности радиусом в 550 мм. |
|
| Далее, размечается толщина спинки — она должна иметь углубленную криволинейную форму – по окружности радиусом в 500 мм. После того, как детали будут размечены, сначала следует выпилить с помощью фрезера или лобзика шипы и верхнюю форму детали, а затем выбирается углубление, которое будет делать опору комфортной для спины во время сидения на стуле. Выбрать лишнюю часть древесины можно, делая запилы, а затем снимая ее, используя стамеску. Необходимо заметить, что выпилить из бруса и отшлифовать до идеала вогнутую спинку – это чрезвычайно сложная задача, поэтому можно вполне остановиться на прямом варианте спинки, ограничившись вырезанием по краям деталей шипов заявленного размера. |
|
| Передние ножки стула делают из бруса размером 425×50×25 мм. На брус переносятся размеры, указанные в чертеже, и по ним выпиливаются две передние ножки. На верхней части готовых ножек нужно разметить пазы, которые в этом случае должны быть открытыми с верхней стороны для удобства сборки конструкции. Пазы выпиливаются фрезером или высверливаются сверлом и объединяются стамеской. Не забываем про зеркальное расположение пазов на левой и правой ножке! |
|
| В готовом виде соединительный узел передних ножек стула выглядит таким образом. | |
| Далее, вырезаются две последние детали, упоры, предназначенные для закрепления сиденья на коробке, состоящей из царг и ножек. Эти элементы закрепляются на боковых царгах и имеют размер 385×25×15 мм. По их краям делаются запилы, размером 28 мм, глубиной 3,5 мм. После того, как детали будут готовы, в них высверливаются три сквозных отверстия, через которые будут снизу закреплено сиденье. |
|
| Когда все детали будут готовы, зачищены и отшлифованы, можно переходить к сборке стула. Первым шагом собирается на столярный клей задняя спинка. В пазы деталей, совмещающих в себе задние ножки и устои спинки, вклеиваются перекладины спинки и задняя царга. Затем вся конструкция в местах склеивания стягивается струбцинами и оставляется до полного просыхания клея. |
|
| Следующим шагом, таким же образом, передняя царга вклеивается в передние ножки, и также стягивается в струбцинах. Нужно сказать, что дополнительно все вклеенные детали могут быть закреплены саморезами, но прежде чем их вкручивать, необходимо просверлить для них отверстия (под потай), то есть шляпки крепежных элементов должны быть утоплены в древесину. Сверху такие отверстия маскируются шпаклевкой по дереву. |
|
| Когда клей на передней и задней частях стула высохнет, их можно соединить между собой боковыми царгами, которые также устанавливаются на клей в предназначенные для них пазы. | |
| Всю конструкцию рекомендовано стянуть в струбцинах до полного просыхания клея. | |
| После того как каркас будет готов, можно переходить к завершающим работам. Сначала к внутренним сторонам боковых царг, на одном уровне с их верхней гранью, приклеиваются подготовленные планки-упоры с отверстиями, через которые будет крепиться сиденье. Завершающим этапом на боковые верхние части царг наносится клей и укладывается панель сиденья, которую прижимают к царгам струбцинами. Когда клей просохнет, стул переворачивают и устанавливают на стол вниз сиденьем. Через сквозные отверстия в деревянных упорных рейках в сиденье вкручиваются саморезы длиной в 35 мм. |
|
| Вместо цельной панели для сиденья могут быть использованы доски шириной в 50÷70 мм, толщиной в 10÷15 мм. |
Если конструкция обычного стула показалась слишком простой, то можно попробовать изготовить более сложный и функциональный вариант стула-трансформера.
Стул-стремянка
Для изготовления стула-стремянки может использоваться натуральная древесина или же фанера толщиной не менее 15÷20 мм, но изделие из фанеры станет более тяжелым, и это тоже нужно учесть, выбирая материал.
Конструкции предлагаемой модели стула-стремянки, высотой 850 мм, шириной 400 мм, из фанеры или доски толщиной в 20 мм, состоит из следующих деталей, представленных на чертеже под буквенными обозначениями:
Криволинейные детали расчерчиваются переносом по квадратам с использованием предлагаемого на схеме шаблона.
| Буквенное обозначение | Наименование детали | Высота, мм | Ширина, мм | Кол-во деталей, шт. |
|---|---|---|---|---|
| А | Передние боковины-ножки | 400 | 270 | 2 |
| Б | Задние ножки, совмещенные с устоями спинки. | 850 | 325 | 2 |
| В | Спинка | 400 | В зависимости от кол-ва деталей | 3÷5 |
| Г | Задняя часть сиденья | 400 | 165 | 1 |
| Д | Передняя часть сиденья | 400 | 90 | 1 |
| Е | Ступени | 360 | 120 | 3 |
| Ж | Планки для установки ступеней | 95 | 20 | 6 |
| Петли — «бабочки» | 50×40 | 2 |
Далее представлен вариант стула-стремянки, несколько отличающийся от показанного выше чертежа, но только тем, что в его боковых деталях-ножках устроены фигурные вырезы, что не только сделает модель более интересной внешне, но и облегчит ее вес. Остальные размеры и форму конструкции вполне можно взять из предложенной схемы.
Складной стул
Работы по изготовлению такого изделия проходят в следующем порядке:
| Иллюстрация | Краткое описание выполняемой операции |
|---|---|
| Итак, на подготовленные для изготовления стула панели фанеры с лекального шаблона переносятся рисунок детали с точным соблюдением размеров и форм. | |
| Следующим шагом в деталях необходимо вырезать ровные пазы для установки в них ступеней. Работа проводится с помощью фрезера, который сразу проделывает аккуратные углубления. Для удобства и ровности вырезов внутри фанерной панели используется специальное самодельное приспособление (кондуктор), состоящее из двух досок, скрепленных между собой на расстоянии, в которое легко проходит сверло фрезера. Это приспособление жестко закрепляется струбцинами по линии выреза. В отверстие между досок вставляется сверло и вырезается паз точно по лекалу. |
|
| Как говорилось выше, в этой модели стула его детали имеют расположенные внутри фигурные проемы. Прежде чем приступить к их вырезанию, по их углам высверливаются с применением дрели круглые отверстия, которые позволят вставить в них пилу лобзика и не ошибиться в направлении распила. |
|
| Далее, в одно из отверстий вставляется пилка, и из детали стула выпиливается необходимый фрагмент. Работа также производится по лекалу. |
|
| Края деталей, имеющие фигурные формы, аккуратно, не торопясь вырезаются электрическим лобзиком, так как, работая им, есть возможность делать плавные повороты линии среза. | |
| Края деталей, у которых ровные границы, быстрее и аккуратнее можно обрезать с помощью ручной циркулярной пилы, предварительно установив металлическую полосу-регулятор высоты выступа режущего диска. Если не использовать это приспособление, можно вместе с деталью случайно распилить и рабочий стол. |
|
| Далее, края вырезанных деталей одной из сторон стула необходимо сразу обработать, придав им гладкость и убрав все неровности и заусенцы. В данном случае мастер проводит эту работу на специальном веертикально-фрезерном станке, но вряд ли такой инструмент найдется в арсенале начинающего столяра. Поэтому это процесс можно произвести ручным фрезером со специальной кромочной фрезой, предварительно жестко закрепив деталь струбцинами на столе. Другой вариант — обработка наждачной бумагой с разной зернистостью. Понятно, что работа с наждачной затянется на длительное время, и она достаточно утомительна и трудоемка. Поэтому, готовые детали вполне можно отнести в столярную мастерскую и заказать их профессиональную обработку. |
|
| Следующим шагом на целую панель фанеры переносятся формы и размеры с уже изготовленных деталей. Они укладываются на поверхность материала и точно обрисовываются карандашом по контуру. |
|
| Кроме этого, размечаются и все пазы деталей. В этой модели мастер для установки ступеней использует не закрепляемые на элементах стула рейки для установки ступеней, а вырезанные в них пазы, в которые будут вклеиваться края ступеней. Этот вариант установки ступеней более прочен, чем тот, в котором используются рейки для их опоры, но и более трудоемок. |
|
| Далее, по переведенным на панель фанеры контурам, вырезаются детали второй стороны стула. Процесс резки и обработки полностью повторяет работу над первой стороной, но детали должны повторять ее формы в зеркальном отображении. |
|
| Затем, готовые детали временно склеиваются между собой кусочками двухстороннего сткотча. Для точности их сложения используются рейки, устанавливаемые в пазы, вырезанные для ступеней, так как они должны быть расположены на сторонах конструкции идеально ровно, иначе ступени будут расположены криво или же вообще не встанут на свое место. Склеенные между собой детали, уже вместе, пакетом, выравниваются точной подрезкой по контуру. |
|
| При пакетной обработке фрезой получаются идеально точные копии деталей для противоположных сторон стула. Добиться такой подгонки вручную – просто нереально. Вполне можно использовать не стационарный, а ручной фрезер с кромочной фрезой, оснащенной роликом. Ролик, прокатываясь по границе уже готовой и обработанной детали (шаблона), в точности копирует, передает размеры и на другую, расположенную в пакете с ней. |
|
| После этого фрезером отшлифовываются, сглаживаются прямоугольные грани по внутренним и наружным краям деталей. Все должно быть выведено до идеала, чтобы не оставалось сколов и заусенец, иначе можно легко пораниться, переставляя или раскладывая стул-трансформер. |
|
| Следующим шагом по лекалу вырезается и обрабатывается деталь спинки. Здесь также есть разница с нашим чертежом – спинка выполнена из одной широкой детали, но можно применить и несколько прямых перекладинок, как на чертеже. Овальное отверстие ручки для удобства складывания конструкции сначала обозначается по крайним точкам просверливанием отверстий, а затем объединяется с помощью лобзика. Обработка торцов деталей производится специальной полировальной насадкой (как на иллюстрации), или наждачной бумагой вручную. Также, согласно чертежу изготавливаются и обрабатываются детали ступеней и сиденья. Их изготовить просто, так как они имеют ровные прямоугольные формы. Делая их, необходимо только придерживаться параметров, указанным в чертеже. |
|
| После этого поверхности всех деталей по очереди обрабатываются шлифовальной машинкой и доводятся до идеальной гладкости. | |
| Далее, готовые детали нужно предварительно собрать – установить панели ступеней в подготовленные для них пазы. | |
| Установив ступеньки и стянув конструкцию в струбцинах, при необходимости углубить пазы делают отметки, а затем пазы корректируются. Кроме этого, делаются отметки, где необходимо просверлить отверстия для вкручивания крепежных саморезов. |
|
| После этого между устоев устанавливается спинка (или перекладины спинки), и также делается разметка для просверливания отверстий для крепления. | |
| Следующим шагом в отмеченных точках высверливаются отверстия «под потай», то есть шляпки саморезов должны быть утоплены в древесину. | |
| Когда отверстия будут готовы, узлы соединения деталей промазываются клеем, собираются и стягиваются в струбцинах, а в отверстия вкручиваются саморезы. Впоследствии их шляпки сверху заделываются шпаклевкой по дереву заподлицо с общей поверхностью. После высыхания шпаклевки, поверхность шлифуют. |
|
| Далее, в пазы, сделанные с внутренней стороны ножек, вклеиваются ступени, стягиваются в струбцинах и также фиксируются с торцевых сторон саморезами. | |
| На верхние торцевые стороны задней части конструкции приклеивается доска сиденья и также прижимается к ножкам струбцинами. Затем просверливается в двух-трех местах с каждой из сторон и прикручивается к ножкам. |
|
| Когда клей высохнет, стул переворачивают и устанавливают сиденьем на стол и фиксируют его струбцинами, чтобы можно было спокойно закрепить ступень на нижней стороне боковых ножек с помощью шкантов, диаметром в 7÷8 мм. | |
| Далее, собирается передняя часть конструкции стула или верхняя часть стремянки. В боковые стороны вклеивается, а затем фиксируется саморезами ступенька. |
|
| Затем, сверху передних ножек закрепляется приклеиванием передняя часть сиденья, которая стягивается со ступенькой струбциной. В боковых, совмещенных с ножками краях, высверливается два сквозных отверстия для установки шкантов, которые монтируются на клей. |
|
| Выступающие сверху части шкантов аккуратно срезаются заподлицо с общей поверхностью. | |
| После этого вся поверхность сиденья шлифуется до идеальной гладкости. | |
| Готовые задняя и передняя части устанавливаются друг на друга, как бы они выглядели в виде стремянки, и фиксируются струбцинами. На торцевых сторонах размечаются места установки петель — «бабочек». Они должны быть установлены на расстоянии в 50÷60 мм от внешних краев справа и слева. На торцах размечается это расстояние, затем прикладываются петли и обводятся карандашом. После этого из отмеченных областей выбирается слой древесины, равный по толщине пластинам петель, так как они должны быть установлены в одной плоскости с общей поверхностью торца деталей. После этого петли прикручиваются на место саморезами. |
|
| Когда будут прикреплены петли, можно проводить испытания конструкции, установив и опробовав ее сначала в виде стула. | |
| Затем стул трансформируется в стремянку. Если при складывании и раскладывании ничего не мешает процессу, а конструкция стоит жестко и прочно, значит, все детали подогнаны идеально, и изделие можно эксплуатировать. |
Узнайте, как сделать откидной столик на балкон своими руками с подробными инструкциями, из новой статьи на нашем портале.
Раскладной стул
Раскладные модели стульев могут иметь различные конфигурации, но принцип работы у них один — они все складываются в компактную конструкцию и могут быть повешены на стену или убраны в обычный шкаф. Складные модели хорошо использовать на маленьких кухнях, дачах или при поездках на природу. По сложности изготовления эту конструкцию можно отнести к средней категории, так как она не имеет криволинейных форм и может быть изготовлена простыми инструментами.
В данном случае показан не самый сложный вариант складной модели, который вполне может быть изготовлен самостоятельно.
Можно сразу отметить, что в представленном рисунке отсутствуют две детали конструкции — это верхний и нижний брусок, скрепляющие между собой задние ножки. Можно обойтись и без них, но все же с такой задней проножкой конструкция только выиграет в прочности. Об этих добавочных элементах будет сказано в описании работ по изготовлению и сборке стула.
Показанная модель раскладного стула состоит из следующих деталей:
- Задние ножки (1) – 2 шт. В данной конструкции они короче передних, и на них выпадает основная опорная нагрузка. Ножки имеют следующие размеры – 475×40×20 мм.
- Передние ножки (2) – 2 шт. Эти детали являются одновременно ножками и устоями для спинки, их размер 837×40×20 мм.
- Элементы спинки – 2 шт., проножки – 2 шт., и упрочняющая заднюю раму перекладина – 1 шт. (3). Размер этих элементов составляет 403×70×20 мм.
- Боковые царги (5) -2 шт., имеют следующие размеры – 470×40×20 мм.
- Сиденье (6), состоящее из 6 досок размером 440×50×20 мм. Эту деталь также можно изготовить из цельной фанерной панели размером 440×470×15 мм.
Кроме этих деталей потребуются деревянные шканты, столярный клей, болты с шайбами и гайками длиной в 50 мм, диаметром в 8÷10 мм и саморезы.
Детали изготавливаются из доски или фанеры толщиной в 20 мм в следующем порядке:
| Иллюстрация | Краткое писание выполняемой операции |
|---|---|
| Перед тем, как начать работу над каждой из деталей, необходимо напилить для них заготовки из выбранного материала, согласно указанным выше размерам. Этот процесс может быть произведен с помощью лобзика или циркулярной пилы. Далее, все заготовки хорошо обрабатываются с помощью шлифовальной машинки, а их углы скругляются фрезером. |
|
| Передние ножки в нижней части должны иметь скос, так как они будут расположены относительно поверхности пола под углом в 60 градусов, поэтому упорная часть ноги срезается под углом в 30 градусов. Лучше всего эту операцию проводить с использованием стусла. |
|
| Верхняя сторона передней ножки скругляется, с целью придания изделию эстетичного внешнего вида, а также для более комфортной эксплуатации стула. Следующим шагом на подготовленных ножках производится разметка пазов для установки в них шипов деталей спинки и нижней проножки. После разметки производится выборка пазов — эту операцию проводят с помощью фрезера или же дрели со сверлом диаметром 9 мм, а затем отверстия объединяются стамеской и шлифуются. |
|
| Далее, из бруса длиной в 470 мм изготавливаются две боковых детали — царги. На брусе размечаются скругление двух углов, а также расположение отверстий для установки шкантов диаметром и глубиной в 15 мм. Соответственно, вставки должны иметь размер 30 мм в длину, и диаметром в 15 мм. Эти элементы фиксируются в отверстиях на клей и предназначаются для установки на них пазов задних ножек. Шкант будет перемещаться по пазу задней ножки, при складывании и раскладывании стула. Кроме этого, в средней части детали высверливается отверстие, через которое на царге будет закреплена винтом передняя ножка. Винт должен быть укомплектован шайбами и гайкой, иметь длину, позволяющую свободно складывать и раскладывать стул. |
|
| Края царг скругляются электрическим лобзиком, а затем выравниваются фрезером или же наждачной бумагой. | |
| Далее, изготавливаются пять одинаковых деталей. Из двух будет формироваться спинка, и еще одна послужит для скрепления в нижней части передних ножек, а остальные две послужат для придания жесткости задней раме. Для этого в брусках длиной в 403 мм вырезаются по бокам шипы размером 15×9×50 мм. |
|
| Шипы вырезаются с помощью лобзика или фрезера, а затем корректируются ножом, после чего шлифуются наждачной бумагой. | |
| Следующим шагом из бруса размером 475×40 мм изготавливаются две задние ножки. Верхняя их сторона скругляется, а внутренняя часть размечается для выборки трех пазов. Нижние и верхние пазы послужат для скрепления между собой ножек в раму, а средние для движения по ним установленных в боковых царгах шкантов. |
|
| Нужно сказать, что на чертеже не показан паз, предназначенный для верхней перемычки задней рамы. Но зато ее хорошо видно на данной иллюстрации. Этот элемент может иметь такие же размеры, как и детали спинки или же изготавливается круглой формы, как показано на картинке. В последнем случае, перемычка должна иметь диаметр сечения 12÷15 мм, и для нее высверливаются глухие отверстия в задних ножках с помощью сверла. Без этих скрепляющих деталей стул не будет иметь нужной жесткости и прочности. |
|
| Пазы в двух ножках должны быть совершенно одинаковыми по размеру и располагаются точно напротив друг друга, в зеркальном отображении, иначе стул не будет складываться. Размеры для их выборки берутся с чертежей. |
Когда все детали конструкции будут готовы, можно переходить к сборке складного стула. Она производится в следующем порядке:
- Первым шагом собирается сиденье стула. Его доски равномерно распределяются по боковым царгам, причем царги должны быть установлены строго параллельно друг другу, а доски сиденья – перпендикулярно им. Затем размечается их точное положение, после чего они сажаются на клей. После его просыхания, в краях досок просверливаются по два отверстия, через которые они закрепляются на боковых деталях саморезами. Саморезы вкручиваются обязательно «под потай», а их шляпки закрываются шпаклевкой по дереву.
- Далее, собирается задняя рама стула. В нее вклеиваются верхняя перемычка и нижняя проножка, и одновременно рама сразу устанавливается пазами на выступающие из боковых царг шканты. После чего конструкцию необходимо стянуть в струбцинах до полного высыхания клея в соединительных узлах.
- Затем, в пазы одной из передних ножек устанавливаются на клей детали спинки и нижней проножки.
- Следующим шагом, передняя ножка, с вклеенными в нее деталями скрепляется винтом с боковой царгой. Винт обычно берется М8, длиной 50 мм.
- После этого клеем промазываются шипы, расположенные с другой стороны деталей спинки и проножки, а затем вставляются в пазы второй передней ножки, которая также шарнирно соединяется с царгой винтом.
- Готовую склеенную конструкцию необходимо стянуть в струбцинах и оставить до полного просыхания.
Испытание стула проводится после того, как клей высохнет, и со стула будут сняты все стягивающие приспособления.
Если появилось желание изготовить для дома понравившуюся модель стула, то необходимо твердо понимать, что обойтись без определенных инструментов будет достаточно сложно. Некоторые работы провести без них просто невозможно, а другие займут слишком много времени и сил. Поэтому, если есть устойчивое желание заняться столярным творчеством, следует обязательно обзавестись хотя бы минимальным набором качественных электроинструментов, которые позволят довести изделие до идеала.
Впрочем, можно найти интересные рекомендации по изготовлению оригинальных предметов мебели из нетрадиционных материалов, не требующих столярных инструментов. Пример – показан на видео, где мастер демонстрирует процесс сборки стула из полипропиленовых труб. К конструкции самого стула, возможно, могут появиться вопросы, но сам замысел – отличный, и простор для творчества в этом направлении – необозримый.
Видео: садовый стул из 40 мм полипропиленовой трубы
DIY
Оригинальный стул своими руками: мастер-класс Саши Мершиева
Пошаговая инструкция, как с помощью фанеры, краски и цветной ткани дать второй шанс обычному старому стулу
Стул с усами? Почему бы и нет! Специально для INMYROOM дизайнер Саша Мершиев рассказал и наглядно показал, как самостоятельно сделать такой остроумный дизайнерский предмет мебели.

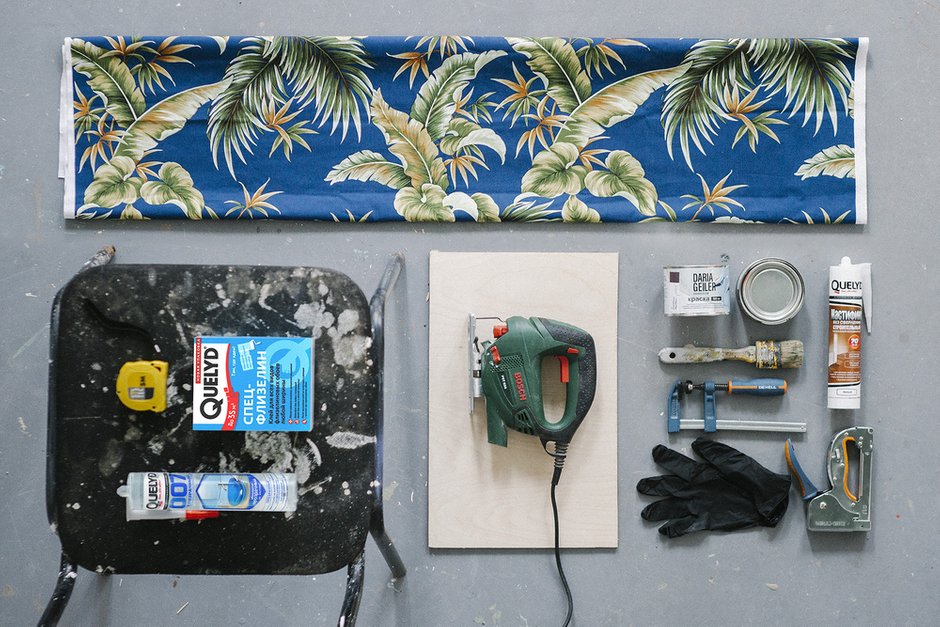

Нам понадобятся:
- Стул для переделки
- Уайт-спирит
- Наждачная бумага
- Краска
- Текстиль 60*60 см
- Степлер мебельный
- Поролон 40*40 см
- Клей универсальный
- Клей ПВА / столярный
- Лак мебельный
- Кисти для краски / лака / клея – 3 шт.
- Фанера толщиной 0,5–0,7 см – 2 листа 20*50 см
- Карандаш
- Лобзик
- Струбцина
- Утюг
- Саморезы до 1 см – 10 шт.
- Пленка укрывная
- Малярный скотч
- Антистеплер (скобоизбавитель)
- Отвертка
С чего начать?
Первым делом отделяем сиденье от каркаса стула. Это можно сделать антистеплером или отверткой. У нас будет 3 этапа работы: основание стула, спинка и сиденье.
Основание
Важно удалить загрязнения с помощью мыла и губки и обезжирить поверхность каркаса стула уайт-спиритом. Теперь все готово для декорирования.
В качестве основного цвета я выбрал насыщенный «Санторини» – он хорошо подходит к цвету обивки. Наносим краску в 2 слоя, хорошо просушивая каждый. Для финишного покрытия используем матовый мебельный лак (степень блеска не более 10%).
Сидение
Вырезаем из поролона форму сиденья. Способы обивки достаточно разнообразны, важно закрепить ткань на основе и учесть при этом толщину сидения. Запас на толщину сиденья в 2 см должен быть не менее 10–15 см – чем он больше, тем удобнее работать.
Прежде чем отрезать ткань, распределяем ее на поверхности сиденья с учетом композиции рисунка – он должен смотреться гармонично. Поролон вырезаем по форме сиденья. У нас получается «сэндвич»: основание сиденья, поролон, ткань.
Фиксируем поролон на внешней стороне сиденья, затем – ткань, загибая ее края, чтобы впоследствии ткань не разошлась.
Для фиксации удобно использовать мебельный степлер. Выбирайте высоту скоб не толще основания сиденья – иначе на стул невозможно будет даже присесть. Отрезаем все лишнее и закрашиваем видимую часть деревянной поверхности.
Спинка
Помимо яркого цвета каркаса и сочного текстиля наш стул будет отличать необычная спинка в форме усов.
На фанере рисуем понравившуюся форму (либо находим картинку и переносим изображение). Важно, чтобы размеры изображения были больше периметра, на котором крепится спинка. Вырезаем лобзиком по контуру. Обводим контур на втором листе фанеры и также вырезаем.
Можно скрепить 2 листа фанеры струбциной и работать лобзиком сразу с обоими.
Чтобы придать спинке красивую форму, мы решили погнуть фанеру. Для этого заготовки надо хорошо намочить теплой водой и пройтись утюгом по всей поверхности. «Отпаренные» заготовки необходимо расположить кончиками на опоры высотой 5–10 см, максимально приблизить центр заготовки струбциной к столу и оставить в таком положении на 8–12 часов.
Гнутые заготовки необходимо склеить: для этого я использовал монтажный клей QUELYD MASTIFIX. Когда клей высохнет, красим спинку в тот же цвет «Санторини» в 2 слоя.
На задней части мне захотелось сделать некое подобие лейбла. Я нашел подходящее изображение, распечатал его на принтере. Картинку замочил в горячей воде на 2 минуты и приклеил на обойный клей СПЕЦ-ФЛИЗЕЛИН.
Чтобы создать эффект рваного края, дополнительно прошелся белой краской по краю картинки. Когда спинка высохла, покрыл ее лаком в 2 слоя.
Осталось только соединить 3 части и стул готов. Сделать это удобно с помощью клея-герметика QUELYD 007 Crystal Clear. Клей прозрачный им можно также закрашивать шов после высыхания, поэтому нестрашно, если клей будет по краям.
Фото: Юрий Гришко.
Стул – важный и незаменимый предмет быта, достижение европейской культуры. Это необходимая часть интерьера любого дома, офиса и иных помещений.
Всевозможного вида и формы, эти изделия могут быть изготовлены из различных материалов. Самый простой и надежный способ их производства в домашних условиях – из древесного материала. В данной статье изложено подробное описание процесса, как сделать стул своими руками из дерева.
Все части мебельных изделий изготавливают из набора деревянных заготовок. Самый распространенный для стульев материал – бук, дуб или ясень. Однако, подойдет и какое угодно имеющееся под рукой дерево. Для производства любой мебели необходимо выбирать только сухую древесину.
Совет! Желательно, чтобы сушка производилась в специальных сушилках, т.к. в естественных условиях древесина подвержена повреждениям от насекомых, а также и влажность уличного воздуха не позволит достичь высоких показателей сушки.
Самодельный стул со спинкой, который предлагается сделать в данной статье своими руками, — кухонный образец, относящийся к стандартному массивному деревянному варианту.
Изображение готового изделия.
Подготовка к работе
Для того, чтобы изготовить деревянный стул своими руками, понадобятся следующие приспособления и инструменты:
- торцовочная пила;
- фуговальный станок;
- рейсмус;
- циркулярная пила;
- ленточная пила;
- лекало для разметки ножек;
- линейка;
- угольник;
- долбежный станок;
- шипорезный станок;
- ручная эксцентриковая шлифовальная машинка;
- ножовка;
- деревянный молоток;
- пульверизатор для нанесения лака.
Необходимые материалы:
- древесина;
- клей;
- шпатлевка;
- лак.
Порядок выполнения операций
Изготовление заготовок
На первом этапе необходимо с помощью торцовочной пилы порезать бруски для прямых ножек и царг на одинаковые заготовки, которые затем обрабатывают своими руками на фуговальном станке и рейсмусе.
Спинка стула в этом проекте – с изгибом. Поэтому ножки и спинку размечают руками при помощи лекала. Приложив лекало к доске, карандашом размечают контуры ножки.
Далее, на ленточной пиле вручную распиливают доску на заготовки для ножек.
Заготовки в местах изгибов шлифуют с помощью ручной шлифмашинки, а ровные поверхности доводят на фуговальном станке и рейсмусе.
Разметка шипов и отверстий
Когда все заготовки ножек и царги готовы, необходимо сделать точную разметку для шипов и отверстий под них. Это делают своими руками с помощью линейки, угольника и карандаша.
Рекомендация! Чтобы разметка была одинаковой на всех заготовках, их следует сложить вместе, прижав к одной направляющей, как изображено на рисунке.
Разметку под отверстия на задних ножках с изгибом, удобно делать при помощи простого ручного приспособления из двух брусочков с метками в виде иголок, или тонких гвоздей.
Изготовление шипов и отверстий
После того, как разметка всех заготовок произведена, приступают к образованию отверстий под шипы. Отверстия делают при помощи долбежного станка.
На шипорезном станке выпиливают шипы в царгах.
Изготовление передней части
После того, как шипы и отверстия под них готовы, промазывают столярным клеем отверстия, и вставляют в них царги.
Передняя сторона нашего изделия изготовлена своими руками.
Изготовление спинки
Приступают к изготовлению спинки. Спинка изготавливается из цельного толстого бруса. На торце бруса карандашом при помощи лекала размечают линии заготовок для пропила на ленточной пиле. После распиловки, заготовки шлифуют ручной шлифовальной машинкой.
Размечают размеры спинки, приложив заготовку к задней ножке. Дорезают спинку до нужных размеров на циркулярной пиле.
Далее, на заготовках спинки необходимо выпилить шипы, и соединить их с задними царгами.
Для этого необходимо:
- Вырезать прорези под шип на заготовке спинки на циркулярной пиле.
- Ножовкой отрезать лишнюю часть.
- Вставить спинку в пазы нижней и верхней царги, предварительно промазав столярным клеем.
Сборка полного каркаса стула
После этого следует собрать части стула между собой. Для этого своими руками промазывают все отверстия и пазы, и соединяют задние ножки спинки. Затем соединяют передние и задние собранные ножки изделия друг с другом при помощи царг.
Важно! Для надежной склейки, все собранные части стула необходимо зажимать струбцинами, до полного высыхания клея.
Изготовление сидения
После того, как каркас стула своими руками полностью собран, изготавливается сидение. Делается оно из цельной доски, толщиной 50 мм. На циркулярной пиле вырезается заготовка. После этого, на большой ленточной пиле заготовку распиливают пополам. Получается 2 заготовки для сиденья.
Заготовку полностью вышлифовывают ручной шлифмашинкой, закругляют углы. Затем скругляют грани ручным фрезером.
Последовательность операций изображена на рисунке:
- Разрезка пополам.
- Шлифовка.
- Фрезеровка.
Основание стула намазывают клеем, и присоединяют сидение к основанию. Для надежности сидение прижимают саморезами, углубив шляпки в потай.
Когда стул склеен, зашпаклевывают сколы и шляпки саморезов. Стул полностью вышлифовывают своими руками, и покрывают его лаком. Самодельный стул из дерева готов.
Заключение
Любое изделие из чистого дерева – дорогое удовольствие. А если вопрос касается стульев, то их как минимум нужно 4 штуки. Поэтому освоить изготовление стульев своими руками из дерева — очень выгодно каждому хозяину. Сложные и дорогостоящие деревообрабатывающие станки, приведенные в описании данного процесса, отсутствуют в домашних условиях. Их возможно заменить более простыми. Например, вместо долбежного станка можно применить ручной фрезер и приспособление для него.
Вместо ленточной пилы возможно использование электролобзика. Сидение допустимо изготовить из щита, склеенного из реек 20-миллиметровой толщины, с последующей шлифовкой.
В статье приведен технологический процесс, как общий пример производства своими руками деревянных стульев. В каждом индивидуальном исполнении, процедуры и операции могут быть изменены на усмотрение мастера, с учетом технических возможностей.
Видео
Человек, который решил попробовать собственные силы в столярном ремесле, обычно начинает с самых небольших и относительно несложных в конструкции предметов мебели – это полки, табуреты, ящики. Немного набив руку, можно перейти и к более сложным изделиям, например, смастерить качественный надежный стул.
Как сделать стул своими руками
Этот предмет мебели всегда будет востребованным, вне зависимости от места проживания – в городской ли квартире, или за городом на даче. Поэтому если знать, как сделать стул своими руками, и уметь это выполнять практически, то «потребительский спрос на товар» в масштабе собственной семьи будет гарантирован.
Прежде чем переходить к процессу изготовления, рекомендуется ознакомиться с имеющимся разнообразием моделей стульев – это поможет выбрать наиболее привлекательный вариант.
Популярные типы стульев
Содержание статьи
- 1 Популярные типы стульев
- 1.1 Домашние массивные стулья
- 1.2 Стул с мягким сиденьем
- 1.3 Стул-кресло
- 1.4 Складной стул
- 1.5 Стул-трансформер
- 2 Как самостоятельно изготовить стул
- 2.1 Чертеж, наименования и предназначения основных деталей стула
- 2.2 Необходимые инструменты
- 2.3 Иллюстрированные инструкции по изготовлению деревянных стульев
- 2.3.1 Обычный деревянный стул
- 2.3.2 Стул-стремянка
- 2.3.3 Раскладной стул
- 2.4 Видео: садовый стул из 40 мм полипропиленовой трубы
Стулья могут иметь различную конструкцию, а иногда выполнять не одну, а даже несколько функции (например, модель, трансформирующаяся в стремянку). Кроме этого, стулья могут быть предназначенными для постоянного применения в условиях дома (квартиры) и рассчитанными на мобильное использование (складные, которые несложно взять с собой на дачу или при выезде на природу).
Домашние массивные стулья
Проверенная временем модель – массивный деревянный стул
Самым популярным вариантом моделей стульев являются массивные конструкции, выполненные из натурального дерева. Они удобны и очень долговечны, а также отлично подойдут для частного деревянного дома, в котором поддерживается единый эко-стиль. Недостатком таких изделий можно назвать большую массу, но она же придает стулу необходимую устойчивость и исключительную надежность.
Такая конструкция хорошо подойдет для изготовления и больших, и детских маленьких стульев. Смастерив прочный стульчик для ребенка, можно в дальнейшем быть уверенным в том, что малыш не упадет с него, а изделие не развалится при любых нагрузках.
Детский массивный стульчик сохраняет ту же конструкцию, и отличается лишь размерами
Чтобы стул, изготовленный из натуральной доски, смотрелся эстетично и был полностью безопасен как для детей, так и для взрослых, все углы и поверхности древесины необходимо обязательно хорошенько обработать и отшлифовать, а затем покрыть краской или морилкой и лаком. Если нужно, чтобы стулья смотрелись массивно, но вместе с тем имели не столь «пугающий» вес, следует выбирать легкую древесину, например, липу, а затем с помощью морилки затонировать ее под дуб.
Обычно толщина всех деталей для этой модели стула – достаточно большая, что придает конструкции основательность. Скрепление элементов производится с помощью шкантов или же винтов. Если изделие предназначено для ребенка, то не рекомендуется использовать для соединительных узлов металлические уголки.
Стул с мягким сиденьем
Деревянный стул с мягким сиденьем
Для комфортного использования в квартирных условиях чаще всего выбираются более элегантные конструкции с мягким сиденьем. Они могут быть изготовлены в том же стиле, или же иметь более тонкие ножки и резные спинки, состоящие из нескольких перекладин. Чтобы сделать более эстетичные модели, часто комплексно используются различные материалы, такие, как фанера и доски, что делает изделие несколько более легким, но без потери прочности.
Стул-кресло
Стул-кресло с мягкой тканевой обшивкой
Стулья-кресла, в зависимости от особенностей их конструкции, используются для установки в гостиной, в кабинете, на террасе или веранде. Они могут иметь мягкую тканевую (дерматиновую) обшивку или же быть полностью изготовленными из древесины.
Этот тип стульев более особо комфортен для времяпровождения. Некоторые из них располагают к отдыху, другие, предназначенные для кабинетов, наоборот, должны быть удобны в той степени, которая располагает к работоспособности, так как в них приходится проводить немало времени, связанного с делами.
Стулья-кресла, предназначенные для установки в местах отдыха на свежем воздухе, чаще всего не имеют тканевой обшивки, и выполняются из натурального дерева, пропитанного водоотталкивающими составами. При этом в их конструкции предусматриваются зазоры между деталями спинки и сиденья – для свободного схода дождевой воды и для быстрого просыхания древесины.
Складной стул
Складные стулья универсальны – подойдут и для постоянного места проживания, и для выездов на природу.
Этот вариант стульев может быть использован как в условиях квартиры, так и на даче или в частном доме. Удобство складного стула заключается в том, что во время уборки или же при транспортировке он может быть сложен в компактную плоскую конструкциюТакой стул можно без труда уложить в багажник автомобиля при выезде на природу или дачу.
Он хорошо подойдет и для небольшого дачного домика, так как в сложенном состоянии не занимает много драгоценного места, но зато в разложенном виде способен создать максимум комфорта для отдыха.
В сложенном состоянии такой стул практически не занимает места
Складной стул имеет более сложную конструкцию, поэтому инструкцию по его изготовлению нужно изучить более тщательно. Изделие должно обладать повышенной прочностью, так как ему придется выдерживать многочисленные раскладывания и складывания, а также вес любого из домочадцев. Тем не менее, если стул сделать качественно, с надежной конструкцией и удобным принципом перевода в рабочее положение и обратно, то он прослужит длительное время и всегда будет востребован всеми членами семьи.
Как вариант – складной стул из толстой фанеры.
Складной стул из фанеры
Чтобы изготовить этот вариант складного стула потребуется фанерный лист толщиной в 20?25 мм, имеющий размер будущего изделия. Сложность работы над складной конструкцией заключается только лишь в точности и идеальной ровности выпиливания из этого листа всех элементов конструкции, а затем обработка их краев. Имея в распоряжении качественный инструмент, подобный стул вполне можно изготовить за несколько часов.
В сложенном состоянии стул превращается в плоский лист фанеры
Удобство такого стула состоит в его компактности в сложенном виде. По сути, толщина изделия в «походном положении» будет равна толщине выбранного для его изготовления фанерного листа. Благодаря этому, в сложенном состоянии стул можно просто подвесить на стену, сделав на ней надежное крепление. Удобна эта конструкция и для транспортировки, так как практически не займет места в багажнике машины.
Стул-трансформер
Лёгким движением стул превращается в удобную стремянку
Если изготовить стул, который оснащен возможностью легко трансформироваться в стремянку, то под рукой всегда будет приспособление, которое значительно облегчит уборку, поможет произвести ремонт в верхней части стены или достать необходимую вещь, лежащую сверху или в глубине высокого шкафа.
В остальное время конструкция будет служить удобным местом для сидения, особо не отличаясь от обычного стула – его можно установить, например, на кухне или веранде. При необходимости превратить изделие в стремянку, достаточно взяться за спинку стула и установить ее на пол — она легко перевернется благодаря вмонтированным петлям-«бабочкам».
В связи с тем, что трансформер состоит из большего количества деталей, чем обычный стул, естественно, он будет обладать достаточно внушительным весом, но благодаря этой же массивности конструкция будет устойчиво и надежно стоять при использовании ее в качестве стремянки. Стул-трансформер может быть изготовлен из массивной древесины или толстой фанеры, но последняя намного утяжелит конструкцию.
Самые простые стулья – это табуреты
Табурет тоже можно отнести к мебельной категории стульев, и, кстати, он также может существенно различаться сложностью конструкции. Если планируется сделать именно этот вариант стула для кухни или дачи, то рекомендуем обратиться к статье «Как сделать табурет своими руками», пройдя по данной ссылке на соответствующую страницу нашего портала.
Как самостоятельно изготовить стул
Чертеж, наименования и предназначения основных деталей стула
После того как модель выбрана, необходимо произвести расчеты и исполнить чертеж конструкции. Если удалось найти в интернете нужный вариант стула, к которому прилагается чертеж, то при желании его можно подкорректировать, уменьшив или увеличив некоторые размеры, которые не повлияют на прочностные качества конструкции.
Эскиз вполне может быть составлен от руки, но на нем обязательно требуется проставить все размеры будущего изделия. Кроме него, желательно сделать чертежи каждой из деталей в отдельности, и также обозначить на них все размеры.
Такой чертеж поможет беспроблемно изготовить все необходимые элементы, а также представить, как будет выглядеть стул в готовом виде.
Пример чертежа несложного в изготовлении стула из фанеры с лекалами для разметки деталей
Чтобы в дальнейшем не было путаницы в терминах, стоит сразу определиться с названиями основных деталей, из которых обычно состоит конструкция стула. Смотрим на схему:
Основные детали стандартной конструкции стула
- Боковые устои — это элементы, на которые закрепляется спинка стула. Очень часто они являются одним целым с задними ножками стула – их продолжением.
- Спинка закрепляется на устои и скрепляет их между собой.
- Передние ножки, закрепляемые на царги.
- Царги формируют раму и служат основой для установки сиденья.
- Сиденье закрепляется на царгах.
- Проножки – это элементы, устанавливаемые в нижней или серединной части ножек и служащие для придания конструкции стабильности и прочности. Проножки бывают боковыми, передними, задними и поперечными.
- Подлокотники – это необязательные детали для стула. Чаще всего их устанавливают в конструкции кресла.
Сухари – устанавливаемые по углам царг дополнительные детали, придающие раме дополнительную прочность.
- Сухарь не показан на верхней схеме, поэтому для него размещена отдельная иллюстрация. Это элементы, устанавливаемые изнутри на раму по углам. Их изготавливают из фанеры, деревянных брусков, реек, или же вместо них используют специальные металлические угловые элементы.
Занимаясь составлением чертежа стула, необходимо обязательно предусмотреть размер всех соединительных деталей конструкции — шипов, вырезаемых в краях проножек и царг, шкантов и предусматриваемых для них отверстий и пазов.
Необходимые инструменты
Работа пойдет быстрее и качественнее, если в распоряжении имеются надежные инструменты
Для изготовления мебели из массивной древесины или фанеры потребуются столярные инструменты. Идеальная обработка деталей конструкции получается на профессиональных деревообрабатывающих станках, которыми обычно владеют столяры, имеющие собственные мастерские. Конечно, для начала достаточно будет ручного инструмента, которым издревле работали мастера до появления различных механизированных приспособлений, но, используя его, необходимо набраться терпения и приготовиться к длительным и весьма трудоемким операциям по обработке материала. Поэтому оптимальным вариантом будет приобретение или хотя бы аренда электрических ручных инструментов для работы с древесиной. К таковым относятся:
Электролобзик значительно упрощает раскрой древесины, позволяет проводить криволинейные резы
- Электрический лобзик позволит быстро и ровно выпилить из доски или фанеры любую необходимую форму детали. После распила этим инструментом дерева или фанеры, края получаются ровными, но углы среза остаются прямыми, что не слишком эстетично и удобно для таких предметов мебели, как стул, табурет или стол. Поэтому для идеальной обработки деталей, скругления углов или придания им фигурной формы, применяется фрезер.
Ручной фрезер – универсальный инструмент в руках матера
- Ручной фрезер — этот инструмент незаменим для работы с деревом. Он необходим не только для обработки краем готовых деталей, но и для выборки пазов и отверстий, входящих в систему крепежных узлов.
С использованием шлифовальной машины финишная обработка деталей сложности не вызовет
- Шлифовальная машинка значительно ускорит финишную обработку поверхностей и углов деталей. Она поможет убрать крупные и мелкие заусенцы, оставшиеся после первоначальной обработки, сделает поверхность идеально гладкой.
Шлифовальные машинки бывают эксцентрические роторные, вибрационные, ленточные. К ним необходимо приобрести соответствующие комплекты абразивной бумаги разной степени зернистости (для дерева обычно применяется от Р80 до Р400).
Шуруповерт часто становится незаменимым инструментов в хозяйстве
- Шуруповерт. Этот инструмент пригодится не только при изготовлении мебели, но и для выполнения многих других работ в квартире, а тем более – в частном доме, поэтому его покупка никогда не станет лишней тратой денег. Он легко заменит не только отвертки, но в некоторых случаях и дрель, поэтому к нему в комплект необходимо подобрать набор сверл разного диаметра.
Надежная фиксация деталей при сборке мебельных изделий невозможна без применения струбцин
- Струбцины различной рабочей длины предназначены для стягивания склеиваемых деталей конструкции или при подгонке элементов в ходе пробной сборки. Благодаря этому инструменту соединения элементов получатся более прочными и надежными, что немаловажно для предметов мебели, которые постоянно будут испытывать на себе высокие нагрузки.
- Кроме этого для работы нужны будут самые простые инструменты — это молоток, строительный угольник, рулетка, линейка в 500?1000 мм, карандаш для разметки, нож, плоскогубцы.
- Чтобы работа велась качественно, необходимо подготовить себе удобное место, и лучше всего, если это будет просторный надежный верстак.
Иллюстрированные инструкции по изготовлению деревянных стульев
Обычный деревянный стул
Попробуем собрать классическую модель стула
Для начала — обычный деревянный стул. Он имеет высоту 929 мм, ширина сиденья — 430 мм. Такая модель подойдет для эксплуатации как в частном доме, так и в квартире.
Конструкция стула включает в себя следующие элементы
- Сиденье прямоугольной формы, размером 440?430 мм – 1 шт.
- Задние ножки, совмещенные с боковыми устоями, высотой 929 мм – 2 шт.
- Передние ножки высотой в 425 мм – 2 шт.
- Боковые царги длиной 396 мм – 2 шт., а также передняя и задняя царги, имеющие длину 371 мм – 2 шт.
- Фигурные перекладины спинки, длиной 396 мм – 2 шт.
- Дополнительные бруски, закрепляемые изнутри к боковым царгам, длиной 385 мм.
Более подробные сведения о каждом из элементов будут даны при описании процесса их изготовления и монтажа.
| Иллюстрация | Краткое описание выполняемой операции |
|---|---|
| Первым шагом нужно изготовить самую простую по конструкции деталь – это сиденье. Для этого потребуется фанерная панель размером 430?440 мм, имеющая толщину в 15?20 мм. На одной из ее сторон, по короткой стороне 430 мм, намечаются и производятся вырезы, размером 35?44 мм. Они необходимы для того, чтобы сиденье встало между устоями спинки. Кроме этого, все выступающие прямые углы, а также края панели скругляются с помощью фрезера. |
|
| Следующим шагом предстоит изготовить две достаточно сложные детали – задние ножки, переходящие в устои. Для изготовления этих деталей потребуется две хорошо обработанные доски толщиной в 25 мм и имеющие размер 115?929 мм. На них переносятся все размеры, указанные на схеме, затем все тщательно вымеряется и вычерчивается по линейке. Определив форму деталей, нужно сразу же разметить пазы для установки шипов перекладин спинки и задней царги. После того, как их места будут определены, перед тем, как выпиливать ножки из доски, следует сразу же высверлить пазы — это можно сделать фрезером или, если его нет, дрелью, насверлив несколько отверстий диаметром 9,5 мм, а затем аккуратно объединив их с помощью стамески. |
|
| Теперь, когда пазы на деталях будут готовы, можно выпилить саму ножку и обработать ее поверхности до гладкости. Как должна выглядеть готовая деталь, представлено на данной иллюстрации. На готовых ножках размечаются и выбирается еще по одному пазу, которые предназначены для установки боковых царг. Они располагаются на такой же высоте, что и пазы для фиксации задней царги. |
|
| Далее, изготавливаются передняя и задняя царги. Для них берется доска толщиной в 18 мм, имеющая размер 396?75 мм. По краям каждой царги вырезаются шипы, имеющие размер 18?73 мм, а ширину 9 мм, то есть доска уменьшается с двух сторон на 4,5 мм, а снизу — на 2 мм. Изготавливая шипы, их нужно примерять к пазам — они должны входить в пазы легко, но плотно. |
|
| Боковые царги делают таким же образом, как и переднюю с задней. Т олько нужно внимательно посмотреть, что эти детали отличаются своей длиной. |
|
| Следующим шагом изготавливаются две детали спинки – фигурные перекладины. Для них нужно подготовить доску размером 396?100?40 мм. На ней вначале по краям размечается размер шипов, имеющих высоту 66 мм, глубиной 18 мм, шириной 9,5 мм. Внутренние края шипов соединяются лекальной линией, которая является частью окружности радиусом в 550 мм. |
|
| Далее, размечается толщина спинки — она должна иметь углубленную криволинейную форму – по окружности радиусом в 500 мм. После того, как детали будут размечены, сначала следует выпилить с помощью фрезера или лобзика шипы и верхнюю форму детали, а затем выбирается углубление, которое будет делать опору комфортной для спины во время сидения на стуле. Выбрать лишнюю часть древесины можно, делая запилы, а затем снимая ее, используя стамеску. Необходимо заметить, что выпилить из бруса и отшлифовать до идеала вогнутую спинку – это чрезвычайно сложная задача, поэтому можно вполне остановиться на прямом варианте спинки, ограничившись вырезанием по краям деталей шипов заявленного размера. |
|
| Передние ножки стула делают из бруса размером 425?50?25 мм. На брус переносятся размеры, указанные в чертеже, и по ним выпиливаются две передние ножки. На верхней части готовых ножек нужно разметить пазы, которые в этом случае должны быть открытыми с верхней стороны для удобства сборки конструкции. Пазы выпиливаются фрезером или высверливаются сверлом и объединяются стамеской. Не забываем про зеркальное расположение пазов на левой и правой ножке! |
|
| В готовом виде соединительный узел передних ножек стула выглядит таким образом. | |
| Далее, вырезаются две последние детали, упоры, предназначенные для закрепления сиденья на коробке, состоящей из царг и ножек. Эти элементы закрепляются на боковых царгах и имеют размер 385?25?15 мм. По их краям делаются запилы, размером 28 мм, глубиной 3,5 мм. После того, как детали будут готовы, в них высверливаются три сквозных отверстия, через которые будут снизу закреплено сиденье. |
|
| Когда все детали будут готовы, зачищены и отшлифованы, можно переходить к сборке стула. Первым шагом собирается на столярный клей задняя спинка. В пазы деталей, совмещающих в себе задние ножки и устои спинки, вклеиваются перекладины спинки и задняя царга. Затем вся конструкция в местах склеивания стягивается струбцинами и оставляется до полного просыхания клея. |
|
| Следующим шагом, таким же образом, передняя царга вклеивается в передние ножки, и также стягивается в струбцинах. Нужно сказать, что дополнительно все вклеенные детали могут быть закреплены саморезами, но прежде чем их вкручивать, необходимо просверлить для них отверстия (под потай), то есть шляпки крепежных элементов должны быть утоплены в древесину. Сверху такие отверстия маскируются шпаклевкой по дереву. |
|
| Когда клей на передней и задней частях стула высохнет, их можно соединить между собой боковыми царгами, которые также устанавливаются на клей в предназначенные для них пазы. | |
| Всю конструкцию рекомендовано стянуть в струбцинах до полного просыхания клея. | |
| После того как каркас будет готов, можно переходить к завершающим работам. Сначала к внутренним сторонам боковых царг, на одном уровне с их верхней гранью, приклеиваются подготовленные планки-упоры с отверстиями, через которые будет крепиться сиденье. Завершающим этапом на боковые верхние части царг наносится клей и укладывается панель сиденья, которую прижимают к царгам струбцинами. Когда клей просохнет, стул переворачивают и устанавливают на стол вниз сиденьем. Через сквозные отверстия в деревянных упорных рейках в сиденье вкручиваются саморезы длиной в 35 мм. |
|
| Вместо цельной панели для сиденья могут быть использованы доски шириной в 50?70 мм, толщиной в 10?15 мм. |
Если конструкция обычного стула показалась слишком простой, то можно попробовать изготовить более сложный и функциональный вариант стула-трансформера.
Стул-стремянка
Такой стул-стремянка будет очень полезен в хозяйстве
Для изготовления стула-стремянки может использоваться натуральная древесина или же фанера толщиной не менее 15?20 мм, но изделие из фанеры станет более тяжелым, и это тоже нужно учесть, выбирая материал.
Конструкции предлагаемой модели стула-стремянки, высотой 850 мм, шириной 400 мм, из фанеры или доски толщиной в 20 мм, состоит из следующих деталей, представленных на чертеже под буквенными обозначениями:
Лекала и сборочный чертеж стула-трансформера
Криволинейные детали расчерчиваются переносом по квадратам с использованием предлагаемого на схеме шаблона.
| Буквенное обозначение | Наименование детали | Высота, мм | Ширина, мм | Кол-во деталей, шт. |
|---|---|---|---|---|
| А | Передние боковины-ножки | 400 | 270 | 2 |
| Б | Задние ножки, совмещенные с устоями спинки. | 850 | 325 | 2 |
| В | Спинка | 400 | В зависимости от кол-ва деталей | 3?5 |
| Г | Задняя часть сиденья | 400 | 165 | 1 |
| Д | Передняя часть сиденья | 400 | 90 | 1 |
| Е | Ступени | 360 | 120 | 3 |
| Ж | Планки для установки ступеней | 95 | 20 | 6 |
| Петли — «бабочки» | 50?40 | 2 |
Далее представлен вариант стула-стремянки, несколько отличающийся от показанного выше чертежа, но только тем, что в его боковых деталях-ножках устроены фигурные вырезы, что не только сделает модель более интересной внешне, но и облегчит ее вес. Остальные размеры и форму конструкции вполне можно взять из предложенной схемы.
Приступаем к сборке вот такого варианта стула-стремянки
Работы по изготовлению такого изделия проходят в следующем порядке:
| Иллюстрация | Краткое описание выполняемой операции |
|---|---|
| Итак, на подготовленные для изготовления стула панели фанеры с лекального шаблона переносятся рисунок детали с точным соблюдением размеров и форм. | |
| Следующим шагом в деталях необходимо вырезать ровные пазы для установки в них ступеней. Работа проводится с помощью фрезера, который сразу проделывает аккуратные углубления. Для удобства и ровности вырезов внутри фанерной панели используется специальное самодельное приспособление (кондуктор), состоящее из двух досок, скрепленных между собой на расстоянии, в которое легко проходит сверло фрезера. Это приспособление жестко закрепляется струбцинами по линии выреза. В отверстие между досок вставляется сверло и вырезается паз точно по лекалу. |
|
| Как говорилось выше, в этой модели стула его детали имеют расположенные внутри фигурные проемы. Прежде чем приступить к их вырезанию, по их углам высверливаются с применением дрели круглые отверстия, которые позволят вставить в них пилу лобзика и не ошибиться в направлении распила. |
|
| Далее, в одно из отверстий вставляется пилка, и из детали стула выпиливается необходимый фрагмент. Работа также производится по лекалу. |
|
| Края деталей, имеющие фигурные формы, аккуратно, не торопясь вырезаются электрическим лобзиком, так как, работая им, есть возможность делать плавные повороты линии среза. | |
| Края деталей, у которых ровные границы, быстрее и аккуратнее можно обрезать с помощью ручной циркулярной пилы, предварительно установив металлическую полосу-регулятор высоты выступа режущего диска. Если не использовать это приспособление, можно вместе с деталью случайно распилить и рабочий стол. |
|
| Далее, края вырезанных деталей одной из сторон стула необходимо сразу обработать, придав им гладкость и убрав все неровности и заусенцы. В данном случае мастер проводит эту работу на специальном веертикально-фрезерном станке, но вряд ли такой инструмент найдется в арсенале начинающего столяра. Поэтому это процесс можно произвести ручным фрезером со специальной кромочной фрезой, предварительно жестко закрепив деталь струбцинами на столе. Другой вариант — обработка наждачной бумагой с разной зернистостью. Понятно, что работа с наждачной затянется на длительное время, и она достаточно утомительна и трудоемка. Поэтому, готовые детали вполне можно отнести в столярную мастерскую и заказать их профессиональную обработку. |
|
| Следующим шагом на целую панель фанеры переносятся формы и размеры с уже изготовленных деталей. Они укладываются на поверхность материала и точно обрисовываются карандашом по контуру. |
|
| Кроме этого, размечаются и все пазы деталей. В этой модели мастер для установки ступеней использует не закрепляемые на элементах стула рейки для установки ступеней, а вырезанные в них пазы, в которые будут вклеиваться края ступеней. Этот вариант установки ступеней более прочен, чем тот, в котором используются рейки для их опоры, но и более трудоемок. |
|
| Далее, по переведенным на панель фанеры контурам, вырезаются детали второй стороны стула. Процесс резки и обработки полностью повторяет работу над первой стороной, но детали должны повторять ее формы в зеркальном отображении. |
|
| Затем, готовые детали временно склеиваются между собой кусочками двухстороннего сткотча. Для точности их сложения используются рейки, устанавливаемые в пазы, вырезанные для ступеней, так как они должны быть расположены на сторонах конструкции идеально ровно, иначе ступени будут расположены криво или же вообще не встанут на свое место. Склеенные между собой детали, уже вместе, пакетом, выравниваются точной подрезкой по контуру. |
|
| При пакетной обработке фрезой получаются идеально точные копии деталей для противоположных сторон стула. Добиться такой подгонки вручную – просто нереально. Вполне можно использовать не стационарный, а ручной фрезер с кромочной фрезой, оснащенной роликом. Ролик, прокатываясь по границе уже готовой и обработанной детали (шаблона), в точности копирует, передает размеры и на другую, расположенную в пакете с ней. |
|
| После этого фрезером отшлифовываются, сглаживаются прямоугольные грани по внутренним и наружным краям деталей. Все должно быть выведено до идеала, чтобы не оставалось сколов и заусенец, иначе можно легко пораниться, переставляя или раскладывая стул-трансформер. |
|
| Следующим шагом по лекалу вырезается и обрабатывается деталь спинки. Здесь также есть разница с нашим чертежом – спинка выполнена из одной широкой детали, но можно применить и несколько прямых перекладинок, как на чертеже. Овальное отверстие ручки для удобства складывания конструкции сначала обозначается по крайним точкам просверливанием отверстий, а затем объединяется с помощью лобзика. Обработка торцов деталей производится специальной полировальной насадкой (как на иллюстрации), или наждачной бумагой вручную. Также, согласно чертежу изготавливаются и обрабатываются детали ступеней и сиденья. Их изготовить просто, так как они имеют ровные прямоугольные формы. Делая их, необходимо только придерживаться параметров, указанным в чертеже. |
|
| После этого поверхности всех деталей по очереди обрабатываются шлифовальной машинкой и доводятся до идеальной гладкости. | |
| Далее, готовые детали нужно предварительно собрать – установить панели ступеней в подготовленные для них пазы. | |
| Установив ступеньки и стянув конструкцию в струбцинах, при необходимости углубить пазы делают отметки, а затем пазы корректируются. Кроме этого, делаются отметки, где необходимо просверлить отверстия для вкручивания крепежных саморезов. |
|
| После этого между устоев устанавливается спинка (или перекладины спинки), и также делается разметка для просверливания отверстий для крепления. | |
| Следующим шагом в отмеченных точках высверливаются отверстия «под потай», то есть шляпки саморезов должны быть утоплены в древесину. | |
| Когда отверстия будут готовы, узлы соединения деталей промазываются клеем, собираются и стягиваются в струбцинах, а в отверстия вкручиваются саморезы. Впоследствии их шляпки сверху заделываются шпаклевкой по дереву заподлицо с общей поверхностью. После высыхания шпаклевки, поверхность шлифуют. |
|
| Далее, в пазы, сделанные с внутренней стороны ножек, вклеиваются ступени, стягиваются в струбцинах и также фиксируются с торцевых сторон саморезами. | |
| На верхние торцевые стороны задней части конструкции приклеивается доска сиденья и также прижимается к ножкам струбцинами. Затем просверливается в двух-трех местах с каждой из сторон и прикручивается к ножкам. |
|
| Когда клей высохнет, стул переворачивают и устанавливают сиденьем на стол и фиксируют его струбцинами, чтобы можно было спокойно закрепить ступень на нижней стороне боковых ножек с помощью шкантов, диаметром в 7?8 мм. | |
| Далее, собирается передняя часть конструкции стула или верхняя часть стремянки. В боковые стороны вклеивается, а затем фиксируется саморезами ступенька. |
|
| Затем, сверху передних ножек закрепляется приклеиванием передняя часть сиденья, которая стягивается со ступенькой струбциной. В боковых, совмещенных с ножками краях, высверливается два сквозных отверстия для установки шкантов, которые монтируются на клей. |
|
| Выступающие сверху части шкантов аккуратно срезаются заподлицо с общей поверхностью. | |
| После этого вся поверхность сиденья шлифуется до идеальной гладкости. | |
| Готовые задняя и передняя части устанавливаются друг на друга, как бы они выглядели в виде стремянки, и фиксируются струбцинами. На торцевых сторонах размечаются места установки петель — «бабочек». Они должны быть установлены на расстоянии в 50?60 мм от внешних краев справа и слева. На торцах размечается это расстояние, затем прикладываются петли и обводятся карандашом. После этого из отмеченных областей выбирается слой древесины, равный по толщине пластинам петель, так как они должны быть установлены в одной плоскости с общей поверхностью торца деталей. После этого петли прикручиваются на место саморезами. |
|
| Когда будут прикреплены петли, можно проводить испытания конструкции, установив и опробовав ее сначала в виде стула. | |
| Затем стул трансформируется в стремянку. Если при складывании и раскладывании ничего не мешает процессу, а конструкция стоит жестко и прочно, значит, все детали подогнаны идеально, и изделие можно эксплуатировать. |
Раскладной стул
Раскладной стул – не так сложен в изготовлении
Раскладные модели стульев могут иметь различные конфигурации, но принцип работы у них один — они все складываются в компактную конструкцию и могут быть повешены на стену или убраны в обычный шкаф. Складные модели хорошо использовать на маленьких кухнях, дачах или при поездках на природу. По сложности изготовления эту конструкцию можно отнести к средней категории, так как она не имеет криволинейных форм и может быть изготовлена простыми инструментами.
В данном случае показан не самый сложный вариант складной модели, который вполне может быть изготовлен самостоятельно.
Можно сразу отметить, что в представленном рисунке отсутствуют две детали конструкции — это верхний и нижний брусок, скрепляющие между собой задние ножки. Можно обойтись и без них, но все же с такой задней проножкой конструкция только выиграет в прочности. Об этих добавочных элементах будет сказано в описании работ по изготовлению и сборке стула.
Рассмотрим изготовление и сборку такого раскладного стула
Показанная модель раскладного стула состоит из следующих деталей:
- Задние ножки (1) – 2 шт. В данной конструкции они короче передних, и на них выпадает основная опорная нагрузка. Ножки имеют следующие размеры – 475?40?20 мм.
- Передние ножки (2) – 2 шт. Эти детали являются одновременно ножками и устоями для спинки, их размер 837?40?20 мм.
- Элементы спинки – 2 шт., проножки – 2 шт., и упрочняющая заднюю раму перекладина – 1 шт. (3). Размер этих элементов составляет 403?70?20 мм.
- Боковые царги (5) -2 шт., имеют следующие размеры – 470?40?20 мм.
- Сиденье (6), состоящее из 6 досок размером 440?50?20 мм. Эту деталь также можно изготовить из цельной фанерной панели размером 440?470?15 мм.
Кроме этих деталей потребуются деревянные шканты, столярный клей, болты с шайбами и гайками длиной в 50 мм, диаметром в 8?10 мм и саморезы.
Детали изготавливаются из доски или фанеры толщиной в 20 мм в следующем порядке:
| Иллюстрация | Краткое писание выполняемой операции |
|---|---|
| Перед тем, как начать работу над каждой из деталей, необходимо напилить для них заготовки из выбранного материала, согласно указанным выше размерам. Этот процесс может быть произведен с помощью лобзика или циркулярной пилы. Далее, все заготовки хорошо обрабатываются с помощью шлифовальной машинки, а их углы скругляются фрезером. |
|
| Передние ножки в нижней части должны иметь скос, так как они будут расположены относительно поверхности пола под углом в 60 градусов, поэтому упорная часть ноги срезается под углом в 30 градусов. Лучше всего эту операцию проводить с использованием стусла. |
|
| Верхняя сторона передней ножки скругляется, с целью придания изделию эстетичного внешнего вида, а также для более комфортной эксплуатации стула. Следующим шагом на подготовленных ножках производится разметка пазов для установки в них шипов деталей спинки и нижней проножки. После разметки производится выборка пазов — эту операцию проводят с помощью фрезера или же дрели со сверлом диаметром 9 мм, а затем отверстия объединяются стамеской и шлифуются. |
|
| Далее, из бруса длиной в 470 мм изготавливаются две боковых детали — царги. На брусе размечаются скругление двух углов, а также расположение отверстий для установки шкантов диаметром и глубиной в 15 мм. Соответственно, вставки должны иметь размер 30 мм в длину, и диаметром в 15 мм. Эти элементы фиксируются в отверстиях на клей и предназначаются для установки на них пазов задних ножек. Шкант будет перемещаться по пазу задней ножки, при складывании и раскладывании стула. Кроме этого, в средней части детали высверливается отверстие, через которое на царге будет закреплена винтом передняя ножка. Винт должен быть укомплектован шайбами и гайкой, иметь длину, позволяющую свободно складывать и раскладывать стул. |
|
| Края царг скругляются электрическим лобзиком, а затем выравниваются фрезером или же наждачной бумагой. | |
| Далее, изготавливаются пять одинаковых деталей. Из двух будет формироваться спинка, и еще одна послужит для скрепления в нижней части передних ножек, а остальные две послужат для придания жесткости задней раме. Для этого в брусках длиной в 403 мм вырезаются по бокам шипы размером 15?9?50 мм. |
|
| Шипы вырезаются с помощью лобзика или фрезера, а затем корректируются ножом, после чего шлифуются наждачной бумагой. | |
| Следующим шагом из бруса размером 475?40 мм изготавливаются две задние ножки. Верхняя их сторона скругляется, а внутренняя часть размечается для выборки трех пазов. Нижние и верхние пазы послужат для скрепления между собой ножек в раму, а средние для движения по ним установленных в боковых царгах шкантов. |
|
| Нужно сказать, что на чертеже не показан паз, предназначенный для верхней перемычки задней рамы. Но зато ее хорошо видно на данной иллюстрации. Этот элемент может иметь такие же размеры, как и детали спинки или же изготавливается круглой формы, как показано на картинке. В последнем случае, перемычка должна иметь диаметр сечения 12?15 мм, и для нее высверливаются глухие отверстия в задних ножках с помощью сверла. Без этих скрепляющих деталей стул не будет иметь нужной жесткости и прочности. |
|
| Пазы в двух ножках должны быть совершенно одинаковыми по размеру и располагаются точно напротив друг друга, в зеркальном отображении, иначе стул не будет складываться. Размеры для их выборки берутся с чертежей. |
Когда все детали конструкции будут готовы, можно переходить к сборке складного стула. Она производится в следующем порядке:
- Первым шагом собирается сиденье стула. Его доски равномерно распределяются по боковым царгам, причем царги должны быть установлены строго параллельно друг другу, а доски сиденья – перпендикулярно им. Затем размечается их точное положение, после чего они сажаются на клей. После его просыхания, в краях досок просверливаются по два отверстия, через которые они закрепляются на боковых деталях саморезами. Саморезы вкручиваются обязательно «под потай», а их шляпки закрываются шпаклевкой по дереву.
- Далее, собирается задняя рама стула. В нее вклеиваются верхняя перемычка и нижняя проножка, и одновременно рама сразу устанавливается пазами на выступающие из боковых царг шканты. После чего конструкцию необходимо стянуть в струбцинах до полного высыхания клея в соединительных узлах.
- Затем, в пазы одной из передних ножек устанавливаются на клей детали спинки и нижней проножки.
- Следующим шагом, передняя ножка, с вклеенными в нее деталями скрепляется винтом с боковой царгой. Винт обычно берется М8, длиной 50 мм.
- После этого клеем промазываются шипы, расположенные с другой стороны деталей спинки и проножки, а затем вставляются в пазы второй передней ножки, которая также шарнирно соединяется с царгой винтом.
- Готовую склеенную конструкцию необходимо стянуть в струбцинах и оставить до полного просыхания.
Испытание стула проводится после того, как клей высохнет, и со стула будут сняты все стягивающие приспособления.
Если появилось желание изготовить для дома понравившуюся модель стула, то необходимо твердо понимать, что обойтись без определенных инструментов будет достаточно сложно. Некоторые работы провести без них просто невозможно, а другие займут слишком много времени и сил. Поэтому, если есть устойчивое желание заняться столярным творчеством, следует обязательно обзавестись хотя бы минимальным набором качественных электроинструментов, которые позволят довести изделие до идеала.
Впрочем, можно найти интересные рекомендации по изготовлению оригинальных предметов мебели из нетрадиционных материалов, не требующих столярных инструментов. Пример – показан на видео, где мастер демонстрирует процесс сборки стула из полипропиленовых труб. К конструкции самого стула, возможно, могут появиться вопросы, но сам замысел – отличный, и простор для творчества в этом направлении – необозримый.
Видео: садовый стул из 40 мм полипропиленовой трубы
