Вальмовая крыша самостоятельно: чертежи, пошаговый процесс

Камиль Шангараев

Проектировать вальмовую крышу начинают со схемы чертежей, расчётов нагрузок и проработки узлов. Вы пошагово своими руками создаете систему, где каждый элемент выполняет задачу.

1. Чертеж из проекта со всеми размерами

В проекте прикидывают всё: как накосные стропила выдержат нагрузку, как соединить коньковый брус, чтобы кровля не «гуляла», как сделать уклон скатов так, чтобы он отводил дождевую воду. В статье расскажу как самому сделать вальмовую крышу пошагово.

Получится продуманная конструкция. Проект вальмовой крыши, сложнее чем односкатной или двускатной. Поэтому — это вызов для проектировщика. Задача специалиста — учесть все, чтобы не осталось вопросов ни у строительной бригады, ни у домовладельца, если он захочет сделать все сам по видео в Youtube.

Эта статья расскажет как сделать вальмовую крышу дома.

Если хотите узнать, как научиться проектировать профессионально, то начните с основ. «Академия Загородного Строительства» проводит дистанционное обучение проектированию домов. Мы учим как стать проектировщиком с зарплатой от 140 тысяч рублей в месяц.

Перед тем как разбираться с проектом вальмовой крыши, надо понять, что такое вальмовая крыша с точки зрения конструкции.

Из статьи вы узнаете:как правильно сделать вальмовую крышу: чертеж и схемы. Конечно, все детали в рамках статьи не уместить, но последовательность работ изложил.

Профессия — Проектировщик домов

Спрос на проектировщиков вырос на 30% за последний год. Это открывает двери
к новым возможностям для
тех, кто хочет
работать удаленно в области создания жилых и коммерческих пространств

Проектирование домов с нуля — это не только высокий доход, но и прямое влияние
на будущее архитектуры
и городов.
Освоение этой профессии даст возможность работать в команде профессионалов, реализовывать
масштабные
проекты и двигаться
в ногу с трендами строительства

Что такое вальмовая крыша?

В чем суть конструкции вальмовой крыши? Возьмем двускатную. У ней два поднятых под углом ската сходятся вместе, образуя треугольную форму.

2. Примерно так выглядит сверху двускатная крыша.

Вальмовая крыша состоит уже из четырех скатов: двух трапеций по длинным сторонам здания, и двух треугольникам по торцам. Вот так она выглядит сверху.

3. Это не фото конверта, а вид на вальмовую крышу сверху.

Естественно, это усложнение формы не для красоты. Хотя, для этого тоже. Два дополнительных ската сделают кровлю крепче и устойчивей к ветрам.

Вальмовую считают апгрейдом двускатной: на месте фронтонов появились две вальмы.

Фронтон — вертикальная стенка треугольной формы, которая закрывает торец дома под двускатной крышей. Вы увидите его между скатами и верхним краем стены.

4. Фронтон двускатной крыши

У вальмовой вместо фронтонов — скаты. То есть, крыша закрыта не с двух, а со всех четырех сторон. Поэтому для регионов с сильными ветрами и обильными снегопадами выбирают ее.

Такие кровли простоят на 15–20 лет дольше, чем двускатные аналоги. Это не повод выбирать вальмовую не глядя. Придется провести больше расчетов и потратить больше материалов при монтаже. Это увеличит цену и проекта, и строительства. Для снежных и ветреных регионах, вальмовая подходит больше двускатной. Так, что, если у хозяина дома хватает денег, то советуйте ее.

Регионы РФ, где вальмовая предпочтительнее двускатной

К снежным относят Северо-Западный регион, включая Ленинградскую область, Карелию, Архангельскую, Мурманскую области, где зимой выпадает много осадков.

Значительная снеговая нагрузка в Центральной России и Поволжье: в Московской, Тверской, Владимирской, Кировской областях.

В Урале, Сибири, таких как Челябинская, Свердловская, Тюменская, Омская, Новосибирская областях, снежная зима — обычное явление.

На Дальнем Востоке, в Приморском, Хабаровском краях, а также на Сахалине, снег также создает серьёзную нагрузку для кровли.

К ветреным регионам относят северные территории России, такие как Архангельская и Мурманская области, побережье Баренцева, Карского морей, где ветры создают высокое давление на здания.

Карта ветровых и снеговых нагрузок

Ветреные условия характерны для приморских районов, включая Калининградскую, Ленинградскую области, а также Приморский край. В южных степных районах, таких как Республика Калмыкия, Астраханская область, Ставропольский край, ветры дуют регулярно с большой силой.

Ветреный климат часто встречается в горных районах, побережьях Кавказа, таких как Краснодарский край, Карачаево-Черкесия, Северная Осетия, где ветры со склонов значительно усиливаются.

Снежный климат на Севере, в Сибири, на Дальнем Востоке, а ветреный — на Севере, в степях Юга, приморских регионах. В этих условиях вальмовая лучше, так как её конструкция равномерно распределяет снеговую нагрузку, минимизирует воздействие ветра.

5. Двускатная и вальмовая крыша

С отличиями в форме разобрались. Ничего сложного. На этом простота заканчивается. Спроектировать и построить такую крышу сложно. Об этом буду рассказывать всю статью. К концу, надеюсь, начнете разбираться лучше.

Конструкция вальмовой крыши

Вальмовая сложно проектировать из-за геометрии и множества узлов в местах соединений деталей.

6. Конструкция стропильной системы вальмовой крыши. Пока выглядит сложно, но скоро все объясню.

Каждый элемент выполняет задачу:

Конек или коньковый брус. Центральная линия. Здесь встречаются скаты. Конек задает симметрию. К нему крепятся все стропила. Так крыша получает каркас. Давайте найдем конек на фото.

7. Конек по центру.

2. Стропила — накосные и рядовые балки. Поддерживают всю конструкцию.

Снова обратимся к фото с видом сверху. Накосные балки выделены зеленым. Остальные — рядовые, нарожники, ригели. О них поговорим в разделе про монтаж.

9. От углов здания к коньку идут диагональные стропила — накосные.

3. Обрешетка. Основа для кровли. Усиливает жесткость конструкции.

10. Обрешетка

4. Мауэрлат. На этот брус опираются стропила. Мауэрлат укладывают по верхнему периметру стен дома. Он распределяет нагрузку от стропил на стены здания. Можно даже назвать его фундаментом стропильной системы.

11. Мауэрлат по периметру стен дома.

В видео «Академии Загородного Строительства» «ВАЛЬМОВАЯ КРЫША. Стропильная система. Конструктив. «Строй и Живи» Александр Касумов вкратце показывает как сделать вальмовую крышу своими руками.

Монтаж вальмовой крыши

Монтаж вальмовой крыши — поэтапный процесс в котором каждый шаг опирается на предыдущий. Опишу последовательность и кое-какие детали монтажа.

Готовим основание

Мауэрлат берем из бруса сечением 150×150 мм. По СП 64.13330.2017 «Деревянные конструкции» рекомендуемая минимальная ширина бруса составляет 1/3 ширины стены. Брус толщиной 150 мм подходит для стены до 450 мм.

12. Брус сечением 150×150 мм. То, что надо для мауэрлата.

Для накосных стропил — доски 50×200 мм, обработанные антисептиком.

13. Доска 50×200 мм

Если клиент хочет металлочерепицу — заранее закладываю шаг обрешетки 350 мм

Когда стройматериалы запасены, начинаем монтаж.

Крепим мауэрлат

Советую крепить мауэрлат анкерными болтами к армопоясу. Это исключит смещение даже при сильных ветрах. Здесь держите уровень: малейший перекос нарушит конструкцию.

Между мауэрлатом и стеной укладывают гидроизоляцию (например, рубероид), чтобы защитить дерево от влаги.

14. Анкерный болт на мауэрлате

Установка конькового бруса

Коньковый брус закрепляют на временных подпорках, чтобы закрепить на нужной высоте.

Коньковый брус выбирают с сечением 100×150 мм или больше.

16. Брус для конька

Проверяют горизонтальность уровнем. От конька зависит симметрия всех скатов.

Монтаж накосных стропил

Накосные стропила устанавливают первыми. Они задают геометрию. Проверяйте диагонали — симметрия критически важна.

Накосные стропила устанавливают от углов мауэрлата к вершинам конька. Сверху, концы стропил с коньком соединяют одним из этих способов:

сбоку к коньковому брусу с врубкой или крепёжными пластинами;
встык друг с другом без конька. Соединяют металлическими пластинами;
поверх конька.

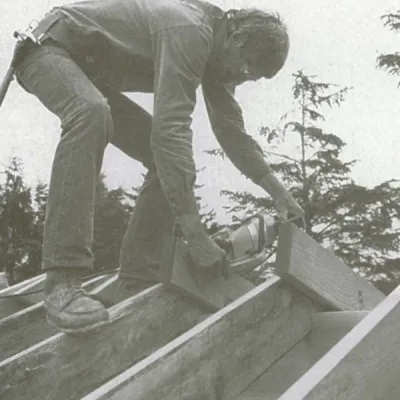

17. Соединение стропил поверх конька. Чтобы уложить стропила на брус, внизу делают пропилы.

Нижние концы стропил крепят на углах мауэрлата металлическими уголками.

Накосные стропила закрепили. Теперь пора заняться рядовыми.

Монтаж рядовых стропил

Рядовые закрепляют между мауэрлатом и накосными стропилами. Чтобы избежать «гуляния» конструкции, добавляют ригели и подкосы. Например, ригели обязательны для пролётов больше 4 метров.

Шаг между стропилами обычно держат 60–90 см. Это зависит от материала кровли. Концы рядовых стропил крепят также как и накосные: верхние — к коньковому брусу, а нижние — к мауэрлату металлическими уголками.

18. Конек, накосные, рядовые стропила

Установка ригелей и подкосов

Ригелями соединяют противоположные стропила. Они укрепляют конструкцию, не дают ей прогнуться.

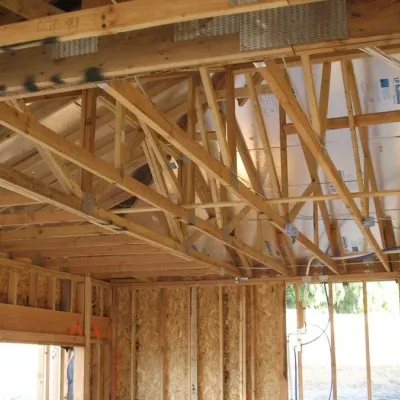

19. Ригель

Подкосы устанавливают под длинные накосные стропила, чтобы снизить нагрузку.

Эти элементы добавляют укрепляют конструкцию. Без них — никак.

Монтаж ендов

Ендовы устанавливают в местах внутренних углов скатов, где сходятся два ската.
Под ендовы монтируют усиленную обрешётку, так как в этих местах скапливается влага.
Ендовы укрепляют гидроизоляционным ковром с металлическими профилями.

20. Ендовая балка стыкует скаты.

Монтаж обрешётки

Для металлочерепицы делают обрешётку с шагом 350 мм, а для мягкой кровли — сплошное покрытие из фанеры.

Шаг обрешётки зависит от типа кровли. Обрешётка крепится саморезами.

21. Обрешетка.

Укладка гидроизоляции

Если проект предполагает мансарду, в проекте закладывают слой утеплителя. Гидроизоляционная мембрана защищает утеплитель от влаги, а пароизоляция не дает скапливаться конденсату. Вот как это делают:

Поверх обрешётки укладывают гидроизоляционную мембрану. Полотна укладывают с нахлёстом 10–15 см. Закрепляют степлером.
Стыки герметизируют специальной лентой.

Укладка кровли

Работают от карниза к коньку. Это работает для всех материалов — будь то металлочерепица, мягкая кровля или керамическая черепица. Герметичность в местах стыков — архиважно. Проверяйте стыки, углы, чтобы не допустить протечек.

Металлочерепица:

Укладывают листы снизу вверх, начиная от карниза.
Листы скрепляют саморезами с антикоррозийным покрытием.

Мягкая кровля:

Укладывают подкладочный ковер, затем монтируют черепицу рядами.
Каждый следующий ряд укладывают в шахматном порядке.

Картинка с сайта: theacademy.ru

22. Металлочерепица.

Установка карнизного свеса и водосточной системы

К карнизам крепят капельники для отвода воды.
Монтируют водосточные желоба, трубы.

Завершение работ

Заканчивают монтажом коньковых элементов и водосточной системы. Это оставляют на финал, чтобы не мешать другим работам. В конце проверяют кровлю на герметичность креплений.

Советы при монтаже

Сделайте разметку

Прежде чем монтировать стропила, сделайте разметку на мауэрлате и коньковом брусе. Это упростит крепление.

Проверьте симметрию

После установки накосных стропил проверьте симметрию. Без равномерных углов наклона скатов вода не будет сходить нормально.

Укрепите сложные узлы

Укрепите ендовы, коньковый узел, точки соединения накосных стропил с мауэрлатом. Для дополнительной прочности крепите металлическими пластинами.

Сделайте гидроизоляцию в местах узлов

Вода чаще протекает через ендовы, карнизные свесы. Поэтому герметизируйте стыки.

Проверьте нагрузку

При работе с накосными стропилами проверьте прочность под нагрузкой. В местах, где сходятся несколько элементов, добавьте подкосы.

Сделайте вентиляцию под кровлей

Не забудьте сделать вентиляционные отверстия в карнизах или софитах. Это не даст конденсату собираться под кровлей.

Работайте безопасно

Если решили сделать своими руками, то монтаже на высоте используйте страховочные пояса, а инструменты держите под рукой.

Проектирование домов — профессия будущего

Проектировщики определяют архитектурные тренды и формируют облик современных городов. Это престижная
профессия, где
ценятся не только навыки, но и способность креативно решать задачи.

Освойте новую професии и начните зарабатывать на реальных проектах уже во время прохождения курса!

Проектирование домов — профессия будущего

Подготовка схемы крыши

Проектирование начинаю с того, что изучаю условия участка. Изначально не знаю какого типа будет конструкция, но определяю в ходе работы. Перед созданием схемы анализирую несколько факторов:

Форма:
Если дом вытянутый (например, 10×8 метров), вальмовая крыша будет смотреться пропорционально, защитит все стороны здания. Двускатная откроет торцы для ветра, а шатровая подойдет только для квадратных зданий.
Погодные условия:
В регионах с сильными ветрами наклонные скаты минимизируют силу ветра, так как он будет «скользить» по кровле. В снежных районах это хорошо тем, что снег сходит равномерно. Нагрузка распределяется по всей конструкции.

23. Наклон дает снегу легко скатываться вниз

Практичность:
Форма закрывает стены со всех сторон, не дает попасть дождю на фасад. Карнизные свесы дополнительно защищают стены, фундамент. Под такой кровлей останется больше полезного пространства, чем под шатровой, если заказчик хочет сделать мансарду.
Бюджет:
Вальмовая дороже двускатной, но дешевле шатровой на сложных домах.

Подготовка схемы, расчет параметров системы

Делаю проект по этим шагам:

Создаю схему конструкции.
Выполняю расчёты.

Эти процессы связаны, так как без точных параметров невозможно составить чертёж. Вот как это делаю пошагово.

Анализ плана дома

Начинаю с изучения размеров здания: длины, ширины, высоты стен. Если дом прямоугольный, это даёт основу для четырехскатной конструкции, где два ската будут трапециевидными, а два — треугольными.

На этом этапе определяю форму. Проверяю, есть ли сложные элементы, например, пристройки или выступы, которые повлияют на конструкцию.

Определение углов наклона

Угол наклона скатов зависит от климата, кровельного материала:

Для металлочерепицы минимальный угол — 15°.
Для снеговых регионов оптимальный угол — 35–45°, чтобы снег легко сходил.

Высоту конька рассчитываю на основе ширины здания и угла наклона, так как от этого зависит геометрия конструкции.

Размещение опорных элементов

На схеме указываю основные элементы:

Мауэрлат.
Коньковый брус.
Накосные, рядовые стропила.

Расчёт параметров

На этом этапе выполняю точные расчёты для каждого элемента:

Длина. Определяю длину рядовых и накосных стропил, чтобы рассчитать, сколько нужно материала.
Шаг. Рассчитываю расстояние между стропилами (обычно 60–90 см), чтобы обеспечить равномерное распределение нагрузки.
Сечение пиломатериала. Для накосных, которые несут повышенную нагрузку, выбираю сечение 50×200 мм, для рядовых — 50×150 мм.
Нагрузки. Учитываю снеговые, ветровые, собственные нагрузки, чтобы определить, какие материалы выдержат вес, не прогнутся.

Расчёт параметров проводят с внимательностью. Чтобы упростить работу, воспользуйтесь онлайн-калькулятором вальмовой крыши. Он поможет определить длину стропил, угол наклона, высоту конька, количество материалов. Это сэкономит время и сократит ошибки при проектировании.

Детализация сложных узлов

Прорисовываю узлы конструкции, чтобы избежать ошибок при монтаже:

Коньковый узел. Место соединения рядовых и накосных стропил.
Ендовы. Внутренние углы, требующие усиления, гидроизоляции.
Карнизный свес. Защищает стены от осадков, придаёт крыше завершённый вид.

Финальная схема

После выполнения всех расчётов готовлю финальный чертёж:

Указываю все размеры: длину стропил, высоту конька, шаг.
Отмечаю расположение всех узлов, деталей.
Проверяю соответствие чертежа строительным нормам, требованиям.

Правильно составленный чертеж станет основой для проектирования и монтажа: своими руками или силами строительной бригады. Тут уж как пожелает заказчик.

Материалы

Основа стропильной системы — дерево. Именно оно как Атлант держит весь вес. Оно должна справиться с нагрузками от кровли, ветра и снега. Поговорим о материалах:

Дерево для стропильной системы:

Мауэрлат: Брус 150×150 мм для передачи нагрузки на стены.
Стропила: Доски 50×150 мм для рядовых, 50×200 мм для накосных. Обработка антисептиком обязательна.

Сосна, ель — лёгкие, прочные, доступные по цене материалы.

Кровельное покрытие:

Металлочерепица (лёгкая, доступная).

24. Металлочерепица

Мягкая кровля (для сложных форм).

25. Мягкая кровля

Керамическая черепица (тяжёлая, но долговечная).

26. Керамическая черепица

Гидро- пароизоляция:

Мембраны для защиты от влаги, конденсата.

Крепёжные элементы:

Металлические уголки, пластины, саморезы, анкерные болты.

Дополнительные элементы:

Утеплитель (минеральная вата или пенополистирол).
Обрешётка: рейки с шагом или сплошной настил.

Эти материалы формируют основу кровли. Теперь, хочу отдельно остановиться на сложных узлах, которые требуют особого внимания при монтаже.

Сложные узлы

Есть узлы, которые требуют особого внимания:

Коньковый узел

Что это. Центральная точка, где соединяются накосные и рядовые стропила с коньковым брусом.
Задачи. Задает симметрию, принимает нагрузку от скатов.
Монтаж:

Для плотного прилегания к коньковому брусу верхние торцы подрезают.
Крепят металлическими уголками, накладками или саморезами.

27. Так выглядит стык конькового узла

Ендовы

Что это. Внутренние углы на пересечении двух скатов.
Задачи. Отводят воду из внутренних стыков.
Монтаж:

Под ендову укладывают сплошную обрешётку, чтобы усилить конструкцию.
Гидроизоляцию укладывают с нахлёстом, а стыки герметизируют.
Для отвода воды устанавливают ендовные профили.

28. Ендовные профили для отвода воды. В данном случае – алюминиевые.

Узел накосных стропил

Что это. Места соединения накосных с мауэрлатом и коньковым брусом.
Задачи. Поддерживают диагональные участки, принимают на себя повышенные нагрузки.
Монтаж:

Накосные выбирают сечением больше, чем у рядовых (например, 50×200 мм).
Соединение с мауэрлатом усиливают металлическими уголками или пластинами.
Укрепляют подкосами, чтобы уменьшить напряжение.

Примыкание к мауэрлату

Что это. Место, где стропила соединяются с мауэрлатом.
Задачи. Распределяют нагрузку на стены здания.
Монтаж:

Нижние концы закрепляют с помощью уголков и саморезов. Чтобы не смещались, добавляют упоры или кронштейны.

29. Примыкание стропил к мауэрлату

Карнизный свес

Что это. Выступающие части, которые защищают стены от стекания на них осадков.
Задачи. Не дать воде попасть на фасад, фундамент.
Монтаж:

Устанавливают капельники для отвода воды.
Для вентиляции подкровельного пространства используют софиты или вентиляционные решётки.

30. Карнизный свес

Краткое содержание

Перед строительствам считают бюджет, прикидывают последовательность работы. Цена материалов возрастает из-за большого количества стропил, раскосов, узлов. Кроме того, нужно точно рассчитать углы наклона, чтобы кровля справлялась с нагрузками. Будущий домохозяин должен быть в курсе заранее, чтобы не было сюрпризов при строительстве.
Ещё один нюанс — утепление. Из-за сложной геометрии надо купить больше теплоизоляционных материалов и потратить времени на установку. Если в доме будет мансарда, надо делать вентиляцию подкровельного пространства, чтобы избежать скопления конденсата.
Для вальмовой чаще берут материалы, которые легко подгонять под сложную форму: металлочерепицу, гибкую черепицу или композитную кровлю. Да, цена выше, но выглядеть крыша будет красиво. Такая кровля — не только красиво выглядит, но защищает дом от непогоды. Это то, чего хочет хозяин дома.

Источник

На сегодняшний день вальмовая крыша пользуется неимоверно высоким спросом и популярностью, особенно при возведении загородных домов и коттеджей.

Обладая отличными показателями эстетичности, конструкция характеризуется и своей высокой надёжностью, имея при этом достаточно непростое устройство вальмовой крыши для самостоятельного возведения.

Стоит заметить, что вальмовая крыша своими руками – не настолько сложный процесс, как изначально может показаться, главное обладать определенными знаниями, быть внимательным, последовательным и не проявлять излишней поспешности.

Об особенностях подобной кровли, её преимуществах и основных аспектах монтажа и пойдёт речь в этом материале.

Вальмовые крыши — виды, особенности

Для вальмовой крыши характерно наличие сразу четырёх скатов, имеющих ряд конструктивных особенностей, что и отличает подобную конструкцию от иных разновидностей кровли.

Скаты, располагаемые по бокам строения, называют вальмами, и они имеют треугольную форму. Их установку, как правило, проводят от конька и до карниза крыши. Скаты, расположенные по длинным сторонам сооружения имеют форму трапеции.

Крыша, на которой скат оканчивается ещё до начала карниза, получила название полувальмовой. Для шатровой разновидности вальмовой кровли характерно наличие не одной, а сразу двух вершин, соединённых посредством конька.

Конструкция вальмовой крыши может иметь различные вариации, а именно:

Классическая четырехскатная – имеет прямые стропила, свесы имеют одинаковую высоту, а угловые рёбра отходят непосредственно от конька;
Шатровая – схождение всех рёбер происходит в центральной точке. Данный вариант оптимален для дома квадратной формы;
Ломаная вальмовая – имеет усложнённую конструкцию и отличается повышенной стоимостью, но обеспечивает более рациональное использование свободного пространства на чердачном этаже;
Датская полувальмовая – имеет вертикальный фронт, с расположенным ниже торцевым скатом. Для фронтона используются окна треугольной формы;
Голландская полувальмовая – характеризуется наличием укороченных вальм, длина которых примерно в 1,5-3 раза короче размера иных скатов. Конструкция предусматривает монтаж на мансарде обычных окон вертикального типа.

Среди основных преимуществ, которые имеет крыша-конверт стоит выделить такие:

Высокая устойчивость к сильным порывам ветра
Усиленная жёсткость конструкции и отсутствие, каких бы то не было деформаций кровли
Возможность обустройства больших карнизных свесов по всем сторонам здания, оберегающих его от осадков
Минимальная подверженность разрушению карнизных навесов
Визуальное снижение высоты строений с мансардой.

Устройство вальмовой крыши

Стропильная система вальмовой крыши, схема которой для неподготовленного специалиста имеет определённую сложность, включает в себя такие элементы:

Коньковый брус – имеет наибольшую высоту на кровле и выступает в роли его основной несущей оси, на которой сходятся все грани. Зачастую центр конька идентичен центру всей кровли;
Угловые стропила– накосные стропила являют собой основные силовые компоненты, соединяющие углы строения и коньковый брус. Толщина досок, из которых изготавливают такие стропила, должна равняться толщине бруса конька. С одной стороны угловые стропила фиксируются на коньке, второй – уходят за границы постройки;
Короткие стропила (еще их называют «нарожные») – могут иметь различную длину, с сохранением одинакового угла выхода. Их количество напрямую зависит от той площади, которую имеет дом с вальмовой крышей. С одной стороны короткие стропила крепятся к мауэрлату и углу здания, с другой – на конец угловых стропильных ног (на диагональные стропила);
Рядовой каркас – установку центральных промежуточных стропил проводят на концы конькового бруса с последующим выводом на несущие стены конструкции. С каждой стороны их располагается по три штуки;
Промежуточный каркас – с одной стороны промежуточные стропила фиксируют на мауэрлат, со второй – на конёк. На вальмах их установка не предусмотрена.

Основные этапы строительства вальмовой крыши своими руками

Как и любая иная конструкция, вальмовая кровля нуждается в предварительно составленном проекте. Его наличие позволяет не только определить оптимальную форму, но и избавляет от приобретения лишних компонентов и материалов.

В первую очередь следует провести замеры длины и ширины здания. После этого нужно определить угол наклона кровли. Он зависит, как от того материала, который в последующем будет задействован для покрытия, так и от атмосферных особенностей конкретного региона.

Далее следует определить шаг стропил. Вальмовая крыша, стропильная система которой отличается своей достаточно сложной конструкцией, предусматривает шаг укладки стропил в пределах 0,6-1 м, а конкретное значение зависит от веса используемого покрытия.

Следующий этап – определение размеров обрешётки – данный параметр также напрямую зависит от выбранной вариации наружного покрытия.

В завершение следует провести расчёты по количеству нужного материала, в том числе для покрытия кровли.

После получения готовой схемы наступает черёд просчёта основных параметров нагрузки, которые во многом зависят от габаритов строения, расстояния между его стенами и того, имеются ли внутри капитальные перегородки или нет.

По окончании всех расчётов наступает черёд закупки материалов. В первую очередь речь идёт о качественной и хорошо просушенной древесине. Понадобится брус, сечением 10х15 см (укладка мауэрлата), брус, сечением 50х150 мм (конёк и стропила вальмовой крыши), доска, сечением 25х150 мм (обрешётка).

Что касается креплений, то здесь следует позаботиться о приобретении кровельных гвоздей, саморезов, стальных уголков и креплений требуемой конфигурации (в том числе скользящего крепления), анкерных болтов и металлических скоб.

Монтаж вальмовой крыши

Но как сделать вальмовую крышу правильно? Профессионалы советуют проводить работы в такой очерёдности:

1. Монтаж мауэрлата – верхней обвязки, укладываемой по стеновой панели. Брус для мауэрлата должен быть цельным, без дефектов;

2. Установка стоек, конька и боковых балок. Оптимальное соотношение ширина/высота должно быть 1:2. Подбор габаритов стропильного бруса проводят по тому же принципу;

3. Установка рядовых стропил. Важно помнить, что для накосных стропил следует подбирать брус большего сечения, нежели у остальных;

4. Монтаж стропильных ног. На этом же этапе устанавливаются и укороченные элементы. При использовании сборных конструкций, для стыков следует предусмотреть накладки в 1,5 м длиной, с двусторонним их креплением в нескольких местах.

Завершается монтаж вальмовой крыши обустройством основания (сплошной настил или обрешётка), тип которого зависит от выбранного кровельного покрытия.

Если у вас есть проблемы с расчетами, мы предлагаем воспользоваться калькулятором вальмовой крыши, для того чтобы получить количество материалов и параметры всех элементов конструкции.

Источник

Плюсы и минусы вальмовой крыши, расчеты и устройство конструкции

Идеальная кровля для регионов с резким и холодным климатом, которая защитит дом от осадков. Разбираемся вместе с экспертами, что такое вальмовая крыша и как ее грамотно сделать.

Что это
Виды
Плюсы и минусы
Устройство
Расчет
Этапы монтажа

Эксперты в этом материале:

Ровшан Умаралиев, специалист по строительству сервиса для поиска специалистов «Профи»;
Сергей Гришков, эксперт по загородному строительству СТД «Петрович».

Что такое вальмовая крыша

Вальмовая крыша — это четырехскатная кровля, которая в классическом виде состоит из двух треугольных и двух трапециевидных скатов, расположенных под наклоном. В верхней точке они образуют конек, а сбоку — наклонные ребра (вальмы). Такой вид крыши популярен для малоэтажных строений, но может использоваться и для высотных зданий. Сверху кровля по форме напоминает конверт, и в частных домах внутри нее нередко обустраивают мансардный этаж.

Современные строители делают вальмовые крыши с коньками на разном уровне, варьируя геометрию и увеличивая количество скатов. Независимо от конструкции, у такой крыши нет фронтонов, а боковые поверхности идут от карнизного свеса. Обязательно есть мауэрлат — длинный столб, который укрепляют по периметру стены.

Чем шатровая крыша отличается от вальмовой

Шатровая крыша — это разновидность вальмовой. Ее устанавливают на дома в форме прямоугольника или квадрата. Главное отличие от вальмовой кровли в том, что все четыре стороны шатровой крыши имеют треугольную форму и визуально напоминают пирамиды. Для вальмовой крыши вместо одной верхней точки (узла) делают конек — горизонтальный продолговатый элемент.

Виды вальмовых крыш

Все вальмовые крыши отличаются наличием треугольных и трапециевидных сторон. При этом они могут быть разных видов в зависимости от формы, количества скатов и дополнительных элементов.

Голландская

В такой крыше торцы расположены выше нижнего уровня боковых скатов, а карниз — на одинаковой высоте. Это сложная, но практичная и устойчивая конструкция.

Датская полувальмовая

Для этой разновидности крыши возводят трапециевидные торцы, которые упираются в боковые балки. При этом под ними сохраняется пространство для фронтона.

Ломаная

Состоит из скатов разных размеров и углов наклона. Смонтировать такую кровлю сложнее всего, но она смотрится максимально эффектно. Как правило, ломаную вальмовую крышу выбирают для больших строений, для маленького дома она непрактична.

Плюсы и минусы вальмовой крыши

У вальмовой крыши есть преимущества и недостатки, которые стоит учесть.

Плюсы

Жесткая кровля отличается прочностью и долговечностью.
Вальмовая крыша устойчива к непогоде, в том числе сильным ветрам.
Вариативность угла наклона скатов, что особенно актуально для северных широт, где выпадает много осадков.
Возможность обустроить мансарду под крышей, соответственно, увеличить эксплуатируемое пространство.
Эстетический фактор: вальмовая кровля отлично смотрится на загородных домах, к тому же ее можно покрыть черепицей.
Оптимальный климат в доме благодаря равномерному нагреву всех частей крыши.

Минусы

Все работы по установке и даже предварительные расчеты сложной конструкции лучше доверить профессионалам.
Для вальмовой крыши нужны дорогие материалы. Заранее планируйте бюджет с учетом закупки всех необходимых элементов и оплаты работ строителей.
Вальмовая крыша много весит, значительно увеличивая нагрузку на здание. Поэтому ее редко выбирают для небольших строений. Учитывайте это еще на стадии закладки фундамента — он должен быть очень прочным.
Один из неочевидных недостатков — уменьшение площади чердака из-за ограничивающих ее торцов.

Стропильная система вальмовой крыши: устройство

Эксперт по загородному строительству Сергей Гришков подробно рассказал об элементах стропильной системы вальмовой крыши:

Мауэрлат равномерно распределяет вес кровли на стены дома. Для мауэрлата используют брус, к нему крепят нижние части стропильных ног с запилом в соответствии со строительными правилами [1]. Примыкание мауэрлата к минеральным поверхностям (каменным, кирпичным, бетонным и штукатурным) происходит за счет закладных шпилек или с помощью анкеров и с обязательным отсечением гидроизоляцией;
Лежень — он также отвечает за равномерное распределение нагрузки, устанавливается на внутренние несущие стены, в дальнейшем на него монтируются стойки;
Стойки — опоры конькового прогона, которые вертикально устанавливаются на лежень;
Коньковый прогон — элемент, на который устанавливаются верхние части стропил, он же соединяет стойки. В вальмовой крыше коньковый прогон, помимо прочего, компенсирует разность длины к ширине дома, благодаря чему скаты получаются одинаковыми. Например, если дом 8 × 9 м, длина прогона будет около 90 см;
Диагональные стропила — элементы, которые соединяют коньковый прогон с углами мауэрлата. В стропильной системе они создают ребра вальмовых скатов, всего их две пары. Они подвергаются серьезным нагрузкам, поэтому для их устройства используют наиболее прочные доски — по строительным правилам их сечение должно быть на 50 мм больше, чем у рядовых стропил. Если такие стропила стыкуются по длине, то в местах стыковки необходимо установить шпренгели — вертикальные подпорки;
Рядовые стропила — обеспечивают опору для кровли, монтируются из досок. Верхней частью опираются на коньковый прогон, нижней — на мауэрлат;
Нарожники — представляют собой укороченные стропила, крепятся к диагональным стропилам и мауэрлату. Нагрузка на этот элемент небольшая, поэтому здесь допускается использовать доски с меньшим сечением, чем у рядовых стропил.
Затяжки — скрепление стропильных ног; Представляют собой брус или доску, которые укладывают перпендикулярно мауэрлату и удерживает стропила;
Подкосы — поддерживающий элемент стропильной системы, уменьшают прогиб стропил под их собственным весом;
Кобылка — дополнительный элемент, который устанавливают на стропила, чтобы обеспечить кровельный свес, если стропила упираются в мауэрлат, а не продлеваются дальше.

Ровшан Умаралиев, специалист по строительству сервиса для поиска специалистов «Профи»:

— Вальмовая крыша — четырехскатная, она имеет два треугольника и две трапеции, это ее особенность и отличие от обычной крыши. Стропильная система устанавливается на верхний коньковый брус (также называется коньковый прогон, конек). В простонародье это чаще называют «вальмовая нога» или «вальмовая стропила». Таким образом, образование этих треугольников и есть вальмы. Что касается опор, верхние — коньковый брус или прогон. Стандартные стропила идут по центрам. В конструкции также используют боковые, диагональные, короткие стропила по бокам (их еще называют нарожниками). Из основных элементов — шпренгели. Но все зависит от площади крыши: боковые откосы по углам не всегда обязательны. Это зависит от конструкции крыши.

Расчет вальмовой крыши

Угол наклона вальмовой крыши зависит от климатических условий (снеговой и ветровой нагрузки) и материала кровельного покрытия

По словам специалиста по строительству Ровшана Умаралиева, расчетом вальмовой крыши не стоит заниматься самостоятельно, потому что можно допустить много ошибок: «Расчет зависит от того, какая будет крыша: металл, черепица, мягкая кровля. Стандартный угол наклона — от 18° до 34°. Исходя из этого, делают высоту конькового прогона.

Сергей Гришков, эксперт по загородному строительству СТД «Петрович»:

— Угол наклона вальмовой крыши зависит от климатических условий (снеговой и ветровой нагрузки) и материала кровельного покрытия. Например, если климат жаркий с сильными ветрами, то уклон лучше делать минимальным — это позволит не допустить перегрева и избежать дополнительной нагрузки. В регионах со снежными зимами крышу делают более крутой, чтобы обеспечить беспрепятственный сход снега. Также у кровельных материалов есть ограничения по уклону. Например, на кровлю с уклоном в 5° нельзя укладывать металлочерепицу, поскольку для нее угол наклона должен быть не менее 12°.

Если упрощенно, рассматриваем прямоугольный треугольник, где гипотенуза — скат кровли. Отношение меньшего катета к большему и будет углом наклона.

Как и на любой другой крыше, сначала монтируют по периметру нижний лежень, после этого делают расчеты по коньковому прогону. Далее все зависит от того, какой планируется конструкция — эксплуатируемой или же декоративной, будет ли она выглядеть как часть определенного этажа, где вы сможете поставить чердачное или слуховое окно. Все расчеты по каждой крыше индивидуальны — они зависят от того, как вы планируете использовать пространство. В классике на упоры ставят коньковый прогон. Далее выставляют длинные стропильные ноги на четыре угла. То есть необходимо выставить диагональ, лежени, найти центр и на него выставлять коньковый прогон. Потом уже ставят центральные стропильные ноги. После этого устанавливают боковую стропильную ногу, которая упирается на конек под прямым углом, и таким образом идет полное формирование крыши.

Вальмовая крыша своими руками: этапы монтажа

Если у человека нет опыта возведения кровли, то лучше обратиться к профессионалам

По словам Сергея Гришкова, монтаж вальмовой крыши проходит в несколько этапов:

Монтаж мауэрлата, который переносит вес крыши на несущие элементы. Чем более сложная и тяжелая крыша, тем больше будет сечение мауэрлата. После монтажа на мауэрлате делаются отметки для крепления стропил;
Установка балок перекрытия и временного настила из досок для безопасного и удобного выполнения работ;
Монтаж вертикальных стоек, которые станут опорой для конькового прогона;
Крепление конькового бруса и прикрепление к нему центральных стропил;
Фиксация рядовых стропил фронтальных скатов;
Монтаж диагональных стропил;
Установка нарожников на диагональных стропилах;
Монтаж поддерживающих элементов (подкосы, шпренгели, опорные стойки);
Продление стропил кобылками для формирования карнизного свеса;
Укладка кровельного пирога.

Опорные концы стропил и балки чердачного перекрытия (лежень) соединяют гвоздями. Черные саморезы можно использовать только в качестве временного крепления. Правила соединения элементов прописаны в строительных правилах (СП 31-105-2002 8. Крыша), там же есть таблица с минимальным количеством гвоздей для такого соединения.

Если у человека нет опыта возведения кровли, то лучше обратиться к профессионалам. Причем это относится не только к строительству вальмовой крыши, но и к любой другой. Крыша — сложный архитектурный элемент, и у каждого ее вида есть свои особенности.

Ровшан Умаралиев:

— Я бы не советовал делать крышу самостоятельно, даже если вы пошагово разобрались в расчетах и дальнейших действиях. Зарезы стропильных ног у вальмовой крыши имеют разные углы, примыкания. Все детали нужно вырезать красиво и аккуратно. Есть слишком много нюансов, которые новичку будет сложно учесть, что непременно приведет к ошибкам. В случае с двускатной крышей процесс немного проще, но с вальмовой я бы не советовал начинать строительство без опыта подобных работ.

Ошибки могут быть разными: начиная от неправильного расчета снеговых и ветровых нагрузок, неправильного монтажа стропильных ног или супердиффузионной мембраны, обрешетки, примыкания, коньков, свесов. Особенностей действительно много, но все зависит от опыта: если человек изучает определенную литературу, смотрит видео, обладает некоторыми знаниями и навыками в строительстве, вероятно, он сможет это сделать. Но если человек ранее не сталкивался со строительством и расчетами, лучше доверить этот процесс профессионалам.

Будьте в курсе важных новостей — следите за телеграм-каналом «РБК-Недвижимость»

Источник

Когда уже у вас есть опыт строительства двускатной крыши, то следующим шагом будет сборка вальмовой крыши. В то время, как у двускатной крыши два ската, у вальмовой крыши четыре ската. Это может показаться трудным, но с базовыми знаниями о строительстве каркаса крыши, которые вы освоили в предыдущем разделе книги и с информацией, представленной здесь вы сможете разметить, распилить и поднять простую вальмовую крышу. Вальмовая крыша в квадратном здании имеет четыре накосных стропила расположенных под углом 45° у внешнего угла здания, и встречающихся в центре. В прямоугольном здании, накосные стропила отходят от углов и соединяются у горизонтального конька. Как и у двускатной крыши, у вальмовой крыши есть наслонные стропила, но в отличие от двускатной крыши, у вальмовой есть также нарожники, которые идут от накосных (диагональных) стропил. Нарожники расположены параллельно друг другу, но они короче наслонных. Найдите несколько минут для изучения рисунка выше и привыкните к терминам.

Доски, которые используются для накосных стропил должны быть шире, чем для наслонных. Если вы используете доски 50х150 для наслонных стропил, то для накосных используйте 50х200 см. Это обязательно, потому что каждое накосное стропило несет на себе несколько нарожников и поэтому большую часть нагрузки крыши, чем любое наслонное стропило. Более широкое накосное стропило также даст большую площадь прилегания для нарожников, которые присоединяются к нему под углом.

Длина накосных стропил

Длина накосного стропила считается на основе 17 м пролета, в противоположность 12 м пролету наслонных стропил. У обоих типов стропил — одинаковый подъем, от обвязок до конька, но накосное стропило идет под углом 45°, в результате чего у него больше горизонтальный пролет. Число 17 это результат вычисления диагонали квадрата со стороной 12, которое дает 16,97, что приблизительно дает 17. Угол наклона крыши может измениться, но коэффициент пролета остается постоянным – 12 для наслонных и 17 для накосных стропил.

Самым простым способом определить длину накосного стропила это посмотреть в таблицу для вальмовой крыши. Например для здания с уклоном крыши 4 к 12 и пролета в 6 м, теоретическая длина стропила будет 4 м 36 см. Теоретическая длина накосного стропила это дистанция от вертикального среза вершины крыши, центра конька, к вертикальной метки вырубки каблука, там где стропило опирается на обвязку по линии здания. Помните, как с наслонными стропилами, в теоретическую длину не входит ни толщина конька, ни свес стропила. Оба этих фактора должны быть просчитаны до того, как заказывать доски и пилить стропила по длине.

Соотношение накосных и наслонных стропил

Соотношение длины накосных стропил к наслонным

Стропила и коньки в большинстве домов имеют стандартную толщину 50 мм (50×). Как и обычные стропила, накосные (диагональные) стропила должны быть укорочены на половину толщины конька, или если они лежат напротив наслонных стропил, то наполовину толищины наслонного стропила (стр. 138).

В противоположность наслонным стропилам двускатной крыши, которые стоят перепендикулярно коньковой балке, накосные стропила стоят под углом 45°, поэтому они короче наполовину толщины коньковой балки. Если вы сделаете отметку под углом 45°поперек верхнего ребра 50× доски конька и померите длину этой линии, она будет равна 7,07 см. Диагональное стропило расчитывается как идущее к средней линии конька. Эта величина, половина толщины под углом 45° (354 мм), вычитается из стропила под прямым углом к вертикальному срезу конька по длинной стороне накосного стропила.

Укорачивание накосных стропил в вальмовой крыше

Укорачивание накосного стропила в вальмовой крыше

Укорачивание должно быть сделано в совершенстве для стропил, которые будут видны под крышей. В большинстве частных домов, тем не менее, даже если каждое стропило отпилено в точности, все равно может потребоваться сделать некоторую корректировку во время установки стропил, потому что здание может быть слегка отличаться от идеального прямоугольника. Таким образом, на практике, особенно для крыш с небольшим уклоном, диагональные стропила укорачивают просто на 40 мм от общей длины стропила. Несмотря, что важно работать аккуратно и качественно делать работу, нужно помнить, что накосные стропила, например, длиной 20 мм будут работать прекрасно, будут структурно прочными, будут покрыты черепицей и будут видны только паукам, живущим на чердаке.

Когда вы будете покупать доски для диагональных

стропил, проверьте, чтобы доски были достаточно длинными, чтобы хватило на свес крыши. Как и для наслонных стропил, точную длину диагональных стропил легко определить по таблице для стропил. Если на чертеже указан свес длиной 60 см, например, удвойте это число, получив длину пролета, и посмотрите в строку 1,2 м для крыши 18,5°. Для уклона крыши 4 к 12 длина свеса стропила будет 65 см. Конец стропила будет отпилен по длине, когда крыша будет собрана так, чтобы свесы были абсолютно ровными.

Если у вас доски слишком короткие для цельных стропил, вам нужно соединить два куска вместе до необходимой длины. Положите один отрезок доски поверх другого, с нахлестом около 1 м. Проверьте, что оба отрезка образуют прямую линию и сделайте диагональный распил вдоль нахлеста.

Отпилите нижнюю доску следуя царапине, которую оставила пила во время первого распила, затем сбейте два длинных куска доски вместе формируя одну пластину. Гвозди могут входить через ребро и наискось с боков. Сделайте это соединение как можно ближе к срезу конька так, чтобы его можно было соединить со стеной подкосом или стойкой под ним, когда стропило будет прибито по месту.

Опускаем накосное стропило

Накосному стропилу нужен более глубокий вырез, чтобы черепица могла лечь в одной плоскости с нарожниками и наслонными стропилами. Опускаем накосные стропила Центральная линия накосного стропила это линия между двумя скатами там, где встречаются две плоскости крыши. Чтобы покрытие крыши и валик были установлены правильно, ребра накосных стропил должны находиться в той же плоскости, что и нарожники и наслонные стропила. Это достигается путем «опускания» накосного стропила, что означает понижение расположения, делая выпил посадочного гнезда более глубоким. Величина, на которую накосные стропила должны быть опущены зависит от ширины накосного стропила и угла наклона крыши. Для наклона крыши 4 к 12 (18,5°) она будет около 0,5 см.

Разметка накосного стропила вальмовой крыши

Одним из способов, чтобы определить эту величину эт взять кусок доски для стропила и провести уровень посадки в любом месте доски. От ребра доски, вдоль линии посадки, отмерьте назад половину толщины накосного стропила (25 мм для доски 50 мм). Под прямым углом от этой точки проведите линию к ребру доски и поставьте другую точку, от нее проведите новую линию посадки, параллельно первой линии. Расстояние между этими двумя линиями и будет величина, на которую нужно опустить накосное стропило.

Разметка накосного стропила для опускания в вальмовой крыше

Опуская накосное стропило, можно совместить покрытие крыши вровень с ребром накосного стропила, а не с его центром. На практике, опытные мастера по сборке крыш, просто опускают накосное стропило приблизительно на 5 мм для крыш с углом наклона от 4 до 6 к 12. Для крыш с большим углом наклона или с более широкими стропилами, величина опускания будет больше.

Разметка обвязок

Расположение накосных стропил для большинства крыш известно — они идут от углов здания к коньку. Три наслонных стропила, соединяющиеся с накосными стропилами называются главными наслонными стропилами. Расположение главных наслонных стропил определяется измерением пролета здания и делением этой величины на два. В результате получится пробег стропил( или половина пролета). Так, например, если пролет здания 6 м, то пробег будет 3 метра. Отмерьте от внешнего угла 3 м, чтобы найти середину пролета, которая будет центром главного наслонного стропила, и сделайте метку на верхней обвязке. Затем, отмерьте эту величину к центру боковых главных стропил.

От этой центральной метки отмерьте дальше 2,5 см, то есть половину толщины стропила, и отметьте точное расположение главного наслонного стропила. Это также будет местом откуда будет начинаться разметка потолочных лаг для вальмовой крыши. Стропила должны быть прибиты к лагам по линии обвязок, чтобы сформировать стропильную ферму, которая поможет скрепить здание вместе.

Конец королевского наслонного стропила

Схема расположения основных стропил в вальмовой крыше

Королевское наслонное стропило должно быть расположено по центру пролета здания. Сделайте отметки 18 мм от осевой линии. Разметка лаг начинается от этой точки.
