Как врезать ручку с замком в межкомнатную дверь
Владимир Никитин
врежет замок с закрытыми глазами
На какие межкомнатные двери ставят замки, какие замки бывают, как подобрать ручку-защелку и правильно ее установить — разбираемся вместе со специалистом по внутренней отделке помещений Владимиром Никитиным.
Какими бывают замки для межкомнатных дверей
Простая защелка
Защелка — это самый простой и распространенный тип замка для межкомнатных дверей. Главная его задача — препятствовать случайному открытию двери, например от сквозняка, т. е. удерживать ее в закрытом состоянии, но не запирать.
Механизм такого замка состоит из цилиндра и язычка, который приводится в действие нажатием на дверную ручку. Язычок может быть металлическим или пластиковым. Первый вариант надежнее, зато второй — гораздо тише.
Защелка с фиксатором
Это тот же замок-защелка, только с функцией запирания двери. Помимо язычка, который приводит в действие пружина или магнит, в конструкции замка есть фиксатор, благодаря которому замок может остаться в положении «закрыто». Защелки с фиксатором чаще всего устанавливают в ванных комнатах, санузлах и спальнях.
В отличие от простой защелки, защелку с фиксатором может заклинить, поэтому к выбору такого замка надо подходить очень тщательно. Перед покупкой проверьте, насколько мягко и плавно ходит язычок: он не должен застревать внутри замка или заходить в него с усилием.
Сам фиксатор может быть рычажным или кнопочным. Рычажный фиксатор расположен на ручке в виде поворотного механизма, поворот рычажка блокирует замок в состоянии «закрыто». Кнопочный работает по этому же принципу, только вместо рычажка на ручке установлена кнопка, нажатие на которую блокирует замок. В случае с кнопочным фиксатором есть риск, что вы случайно захлопнете дверь, пока на замке будет нажата кнопка закрытия, поэтому выбирайте рычажный механизм: он удобнее и надежнее.
Роликовая защелка
В механизме такого замка вместо скошенного язычка вставлен маленький вращающийся ролик. При закрывании двери он вдавливается внутрь механизма, затем ролик распрямляется, входит в отверстие металлической планки на дверной коробке и удерживается в таком положении при помощи пружины, установленной внутри замка. Замки с такими защелками чаще устанавливают на межкомнатные двери маятникового типа.
Можно установить такой замок и на распашную дверь, но удерживать дверь он будет слабо, и на сильном сквозняке дверь будет распахиваться. К тому же роликовая защелка издает громкий звук при открывании-закрывании, так что такой замок не подойдет для детской комнаты и спальни.
Магнитный замок
Это самый дорогой вариант замка для межкомнатных дверей. Он обеспечивает максимально тихое закрывание двери, потому что в запорном механизме нет подвижных частей, которые громко щелкают. Магнитный замок незаменим на дверях в спальню или детскую, когда важно соблюдать тишину.
Такой замок не заклинивает, поскольку заклинивать в нем нечему — нет подвижных частей. Внутри механизма замка установлен ферритовый сердечник , который притягивается к магнитной планке при закрывании двери. Это самый надежный и долговечный тип замка для межкомнатных дверей.
Каким должен быть межкомнатный замок
- Замки на межкомнатных дверях должны подходить по стилю не только непосредственно к дверным полотнам, но и ко всему вашему интерьеру.
- Замок должен быть хорошего качества, потому что вы будете пользоваться им постоянно.
- Замок должен соответствовать назначению. Решите, какую функцию он должен выполнять: просто придерживать дверь в закрытом положении, чтобы она не хлопала на сквозняке, или защищать от нежелательных визитеров.
- Замок должен быть безопасным. Если у вас есть дети или пожилые родственники, вам нужен такой замок, который вы сможете открыть. Например, даже замок с фиксатором должен открываться с внешней стороны при помощи отвертки.
- Фурнитура замка должна гармонично смотреться на конкретном типе двери. Так, например, шпингалет будет смотреться чужеродным элементом в современном интерьере, а тяжелый накладной замок не подойдет для двери детской комнаты.
На какие двери устанавливают межкомнатные замки
На выбор замка для межкомнатных дверей не влияет материал, из которого эта дверь сделана: из массива дерева, МДФ или ДСП — неважно. А вот способ открывания двери — наоборот, характеристика для замка важная.
По типу открывания различают:
- распашные двери, они бывают одностворчатыми, полуторастворчатыми и двустворчатыми
- маятниковые двери, которые открываются в обе стороны
- раздвижные двери — открываются сдвиганием полотна двери в сторону по направляющим рельсам
- складные двери-гармошки — состоят из вертикальных панелей, открываются в сторону, складываясь гармошкой
Замки чаще всего устанавливаются на распашные одностворчатые двери. На полуторастворчатые и двустворчатые двери подойдет вариант простой ручки-защелки. В этом случае одну из створок фиксируют в проеме дополнительным засовом и открывают только при необходимости.
На какие двери замки не устанавливают
Есть типы дверей, на которые замки поставить невозможно:
- Раздвижные двери, которые открывают и закрывают, двигая полотно двери по направляющим рельсам. Такая дверь может сдвигаться вдоль стены или прятаться в нишу, поэтому ручки и замки на таких дверях не предусмотрены.
- Складные двери делают из панелей, которые складываются гармошкой. Количество панелей зависит от ширины проема. Замки на такие двери не устанавливают, потому что складные двери выполняют больше декоративную функцию и функцию зонирования помещений.
Как установить ручку-защелку с фиксатором
Для инструкции по установке замка мы выбрали ручку-защелку с фиксатором и межкомнатную дверь из МДФ с покрытием из экошпона. Если ваша дверь выполнена из другого материала, вы также можете воспользоваться нашим мастер-классом, учитывая особенности работы с конкретным материалом. Например, при работе стамеской на двери, покрытой экошпоном, сначала надо будет аккуратно прорезать и снять верхнее покрытие, а потом уже делать углубление в полотне двери.
Для работы вам понадобятся:
- дверная ручка-защелка с фиксатором
- шуруповерт
- перьевое сверло по дереву диаметром 22 мм — стандартный диаметр замка ручки-защелки
- сверло диаметром 3 мм
- коронка диаметром 51 мм — это стандартная коронка, которую используют при установке дверных замков
- угольник строительный
- стамеска с шириной жала 22 мм
- рулетка
- карандаш
Устанавливаем ручку-защелку с фиксатором
1

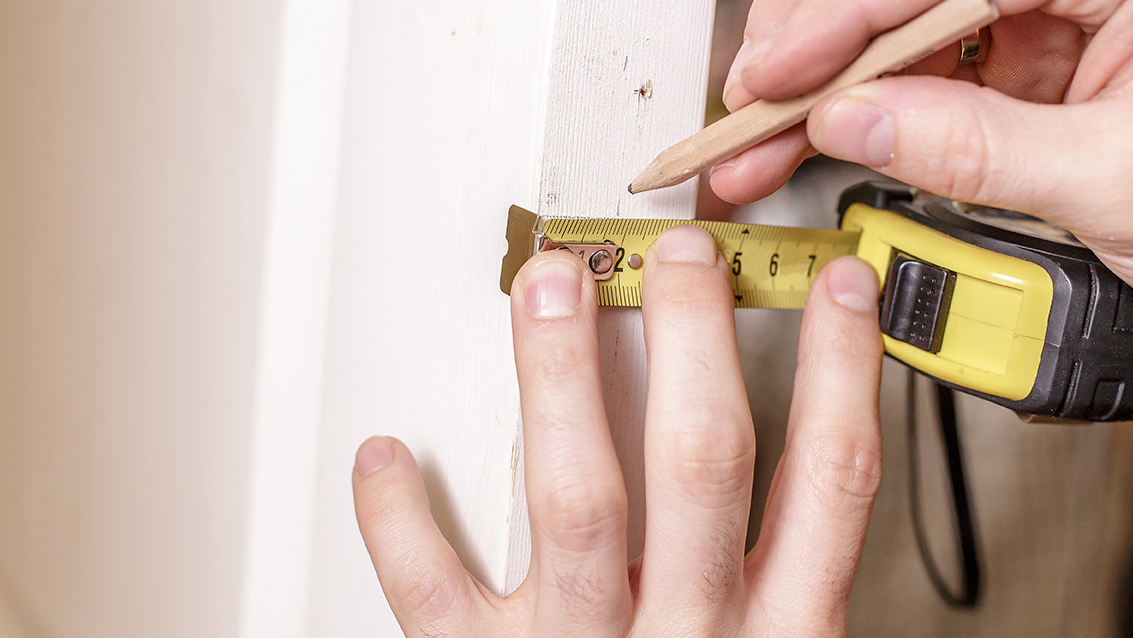

Для начала разметим, где у вас будет замок. Для этого при помощи рулетки отмерьте на двери высоту расположения ручки — чаще всего ее располагают на высоте 90 см от пола, но можно выше или ниже, как вам будет удобнее. Отметьте эту высоту карандашом.
Приложите к краю дверного полотна механизм замка, учитывая, что замок будет располагаться в одной плоскости с торцевой частью двери, т. е. будет утоплен в дверное полотно. На поверхности двери отметьте карандашом точку расположения круглого отверстия в замке — здесь будет расположена ручка, и именно здесь надо будет просверлить отверстие для ее крепления.
2
При помощи угольника проведите линию, соединяющую точку будущего отверстия под вашу ручку с краем дверного полотна. Для этого приложите угольник к дверному полотну так, чтобы одна линейка угольника совпала с краем дверного полотна. Прижмите угол к дверному полотну. Тогда вторая линейка угольника покажет ровную, строго горизонтальную линию — проведите ее карандашом и продолжите на торцевой части двери, чтобы там тоже была параллельная полу горизонтальная линия.
3

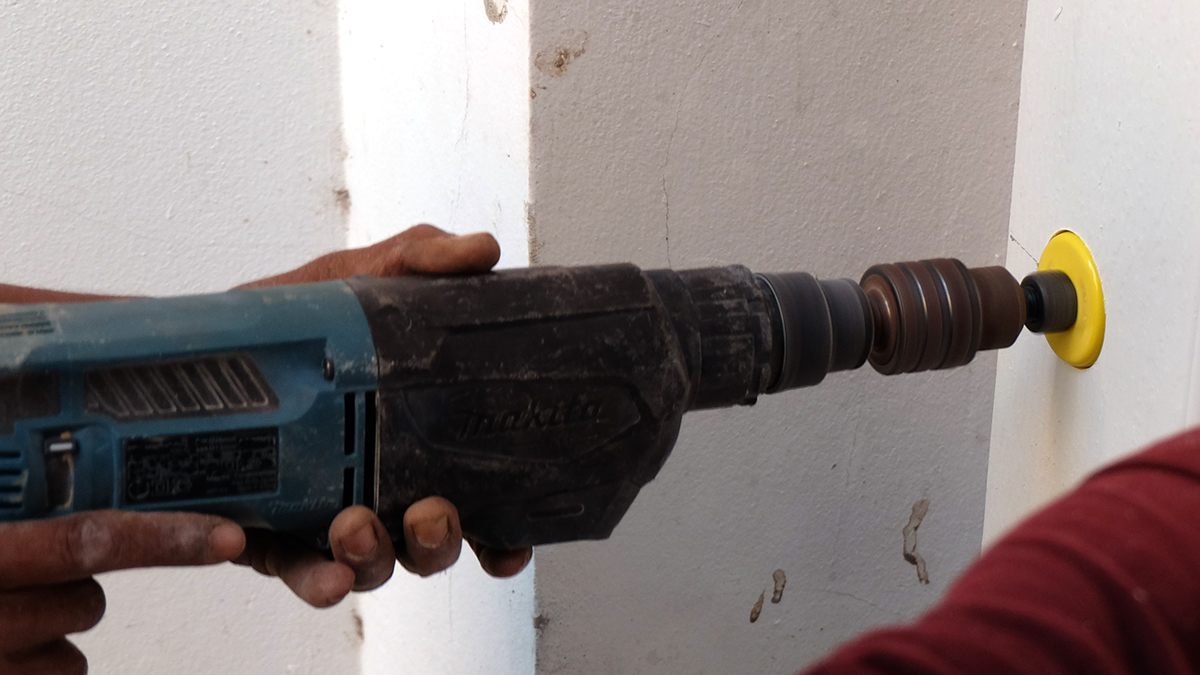

Теперь вам нужно просверлить отверстие под ручку. Наденьте на шуруповерт специальную насадку-коронку для высверливания круглых отверстий. Приставьте сверло в точку, которую вы отметили карандашом. Держите шуруповерт строго перпендикулярно дверному полотну, чтобы отверстие получилось ровным. Просверлите отверстие на глубину примерно 1–1,5 см. Будьте осторожны и не увлекайтесь, чтобы не просверлить дверь насквозь, потому что это надо будет сделать с другой стороны двери на следующем этапе.
Как только тонкое сверло показалось с другой стороны двери, прекратите сверлить. Теперь вставьте сверло в уже просверленное тонкое отверстие с другой стороны двери и высверлите круглое сквозное отверстие. У вас получилось ровное отверстие под ручку.
4

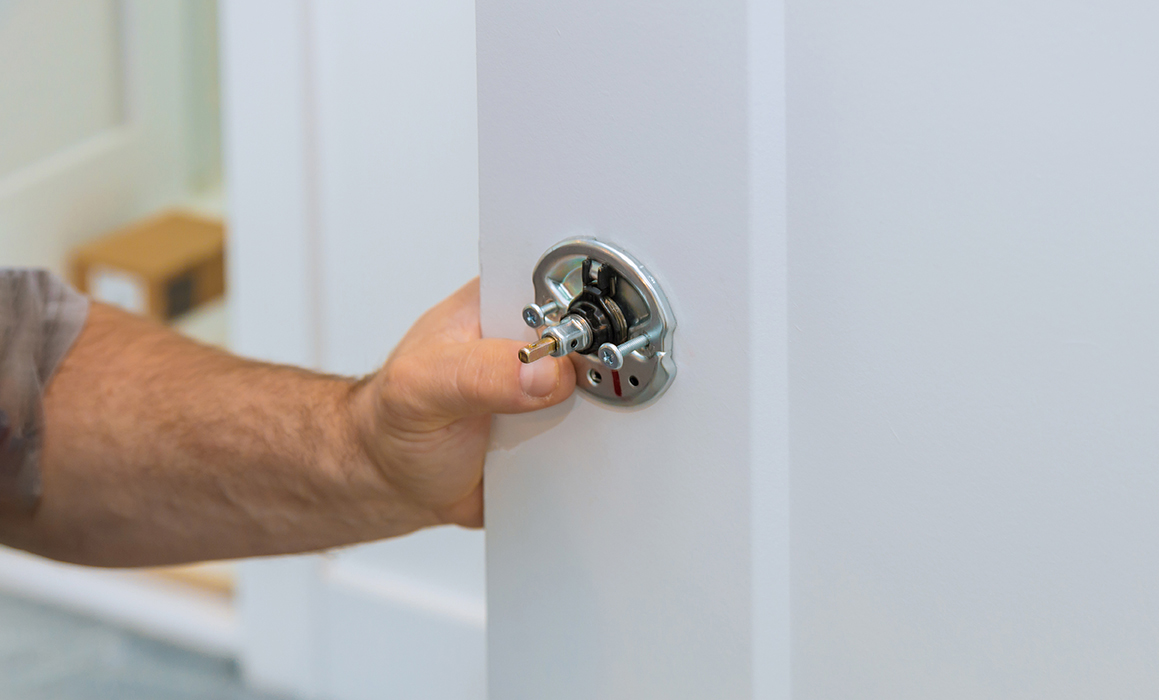

Теперь нужно просверлить отверстие для механизма замка. Вставлять его вы будете с торцевой стороны двери — так что работаем здесь. При помощи линейки найдите середину карандашной разметки в торцевой части дверного полотна — той горизонтальной линии на торце, которую вы прочертили от центра будущего отверстия под ручку. Если ширина двери, например, 2,8 см, то поставьте точку на отметке 1,4 см. Именно в этой точке и будете сверлить.

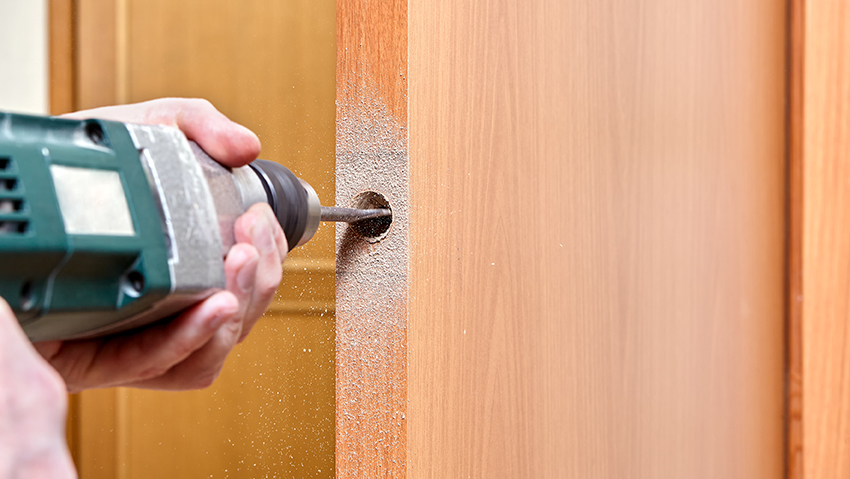

Вставьте в шуруповерт перьевое сверло диаметром 22 мм, приставьте сверло к отмеченной точке и просверлите отверстие в торцевой части двери, пока сверло не покажется в круглом сквозном отверстии двери. У вас должно получиться круглое отверстие — достаточно большое, чтобы туда поместился любой прямоугольный замок. Можете проверить — вставьте замок в полученное торцевое отверстие. Он должен войти туда полностью, чтобы внешняя планка замка была в одной плоскости с торцом двери и прилегала к нему достаточно плотно.
5
Теперь механизм замка нужно закрепить в двери. Но сначала вам придется просверлить отверстия под крепления. Если вы сразу начнете вкручивать саморезы, дверное полотно может треснуть. Для того чтобы сделать отверстия под крепления, замените перьевое сверло в шуруповерте, которым вы сверлили отверстие под замок, на сверло 2,5 мм. Приставьте это сверло к маленькому круглому отверстию под крепление самореза в верхней части замка (на планке). Просверлите дверь на глубину, равную длине саморезов, которые вы будете вкручивать. Сами саморезы должны быть в комплекте с замком — посмотрите, какой они длины. Теперь просверлите вторую дырку под второй саморез через отверстие в нижней части замка.
6
Теперь пора разметить на торце двери контур замка. Это нужно для того, чтобы потом сделать углубление в дверном полотне, точно подходящее под размер вашего замка. Сначала при помощи отвертки вкрутите саморезы в просверленные отверстия до конца, но не прилагая больших усилий: на этом этапе важно просто крепко зафиксировать замок, чтобы он не сошел с места во время работы. Возьмите канцелярский нож и аккуратно прорежьте верхнее экошпоновое покрытие двери по контуру замка. Так мы обозначили участок, на котором надо будет сделать углубление. Теперь выкрутите саморезы и извлеките механизм замка.
7
Теперь, когда вы срезали декоративное экошпоновое покрытие с торца двери, нужно сделать углубление для замка, чтобы он не выпирал из двери и ее можно было закрыть. Для этого по контуру, который вы прорезали канцелярским ножом, аккуратно проделайте прямоугольное углубление в торце двери. Сделать это проще всего стамеской. Углубитесь в торец на глубину примерно 0,2 мм. Этого обычно достаточно. Примерьте замок — поставьте его в прорезанное углубление так, чтобы металлическая планка замка была чуть утоплена в торце двери. Если вы все сделали правильно, то при взгляде на дверь сбоку вы увидите только язычок замка. Теперь можно закрепить замок. Для этого снова вкрутите саморезы, теперь уже до конца.
8
Пришла пора ставить ручку. Сейчас самое время определиться, с какой стороны вы хотите закрывать дверь — чтобы можно было запереться в комнате изнутри или закрыть комнату снаружи, например закрыть кладовку со стороны коридора. От этого зависит, с какой стороны двери будет расположена ручка с фиксатором, а с какой — без.
9

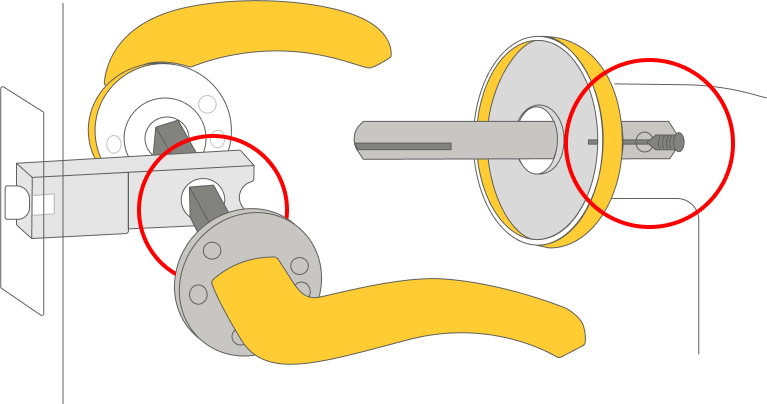

Возьмите ручку замка, зафиксируйте центральный стержень, который будет проходить через сквозное отверстие двери, при помощи специального шурупа, входящего в комплект крепежной фурнитуры.
10
Теперь вставьте этот центральный стержень с закрепленной ручкой в сквозное отверстие двери. Это будет ручка без фиксатора, поэтому вставьте ее в отверстие двери с той стороны, с которой вы не планируете закрывать дверь.
11
С обратной стороны двери, с которой вы будете запирать дверь, закрепите на стержне, выходящем из отверстия двери, «ответную» часть дверной ручки — с защелкой. С этой частью ручки все немного сложнее, поэтому ее нужно закреплять по частям. Сначала зафиксируйте на поверхности двери всю конструкцию ручки-защелки. Для этого плотно прижмите к дверному полотну с одной стороны ручку, а с другой — деталь, скрепляющую всю ручку и удерживающую ее на двери. Закрепите эту деталь двумя винтами, входящими в комплект ручки.
12
Теперь нужно поставить механизм защелки — то, что будет запирать вашу дверь. Для этого наденьте декоративную панель на деталь, которой вы скрепили конструкцию ручки. Тогда весь крепеж скроется под этой декоративной панелью. В отверстие в центре панели вставьте механизм защелки. Самое время проверить, работает ли фиксатор: при повороте защелки язычок замка должен фиксироваться — значит, ручка не будет опускаться.
Отлично. Теперь наденьте ручку на механизм защелки до характерного щелчка, означающего, что ручка крепко зафиксирована и никуда не денется.
13
С дверью закончили. Теперь нужно сделать на дверной коробке «принимающую» часть язычка замка. Первое, что нужно сделать, — разметить место, куда он будет входить. Начнем с отметок по высоте. Для этого закройте дверь, но не до конца, а так, чтобы язычок замка на торце двери касался дверной коробки. На дверной коробке карандашом отметьте две точки соприкосновения язычка с коробкой — сверху язычка и снизу.
14
Теперь нужно отметить, где будет язычок относительно ширины дверной коробки. Для этого на торце двери измерьте точное до миллиметра расстояние от края торца до язычка справа и слева. Далее на дверной коробке, где вы отметили точки расположения язычка, карандашом по линейке отложите эти значения в миллиметрах — справа и слева от края дверной коробки до каждой точки. У вас получились точные «координаты» язычка замка. Именно здесь вам нужно будет сделать для него углубление.
15
Чтобы сделать углубление в дверной коробке для язычка замка, воспользуйтесь шуруповертом с перьевым сверлом. Сверлить нужно на глубину, равную длине этого язычка.
Теперь нужно поставить металлическую планку, которая входит в комплект замка. Она предназначена для того, чтобы оформить место, куда будет входить язычок в дверной коробке. Причем эта металлическая планка тоже не должна выпирать из дверной коробки, как и замок из торца двери. Так что дальше вы фактически повторите все этапы работы, которые проводили на торце.
Приложите металлическую планку к дверной коробке так, чтобы просверленное углубление располагалось точно под прямоугольным отверстием в планке. Обведите карандашом внешний контур планки. Канцелярским ножом вырежьте контур на поверхности двери строго по нарисованному карандашному контуру — нужно снять шпон с дверной коробки. Теперь стамеской проделайте углубление на 1–2 мм в поверхности дверной коробки, для того чтобы металлическая планка, которую вы установите на этом месте, оказалась в одной плоскости с дверной коробкой.
16
Углубление готово, так что осталось только закрепить металлическую планку. Вставьте ее в вырезанное углубление. При помощи шуруповерта с тонким сверлом (2,5 мм) просверлите сквозь маленькие круглые дырочки в планке отверстия для саморезов в дверной коробке. Вставьте саморезы из крепежного комплекта замка в получившиеся дыры. Осталось только закрутить их, чтобы зафиксировать планку на поверхности дверной коробки.
17
Закройте дверь, убедитесь, что механизм замка работает исправно. Все готово!
А вы когда-нибудь врезали замок? Сложно было? Расскажите в комментариях.
[[$content.more-articles?
&articles=`32898, 32708, 32668`
]]
[[!getRelatedProducts? &ids=`8498_,26678_,14010_,24808_,33304_,33305_,33119_,8760_,12363_,407_`]]
Пункт за пунктом расписываем, как самому установить замок в деревянную межкомнатную дверь, потратив на все про все 20-30 минут. Инструкция с фото и ориентирована на новичков, которые держали в руке молоток и шуруповерт, но никогда еще не врезали сантехнический замок или корпус цилиндрового замка самостоятельно.
Отметим, что в нашем примере рассматривается монтаж межкомнатного замка под фиксатор. Врезка обычной дверной защелки проводится по аналогии, но вообще детально описана в другом нашем гиде (см. шаги 1-7).
ИНСТРУМЕНТЫ: НЕОБХОДИМЫЙ МИНИМУМ
• Измерительная рулетка
• Карандаш или маркер
• Дрель с набором сверл по дереву
• Монтажный (строительный) нож
• Стамеска
• Молоток
• Шуруповерт или отвертка с набором бит
I. ВРЕЗКА ЗАМКА В МЕЖКОМНАТНУЮ ДВЕРЬ
1. Отметьте 100 см от низа двери
Это высота, на которой будет располагаться дверная ручка. Разумеется, 100 см это не строгая константа: одни мастера отмеряют 95 см, другие берут 105 см.
2. Разметьте крепежные отверстия на планке
Приложите замок к торцу так, чтобы центр отверстия под ручку приходился на уровне только что сделанной отметки 100 см. Следите, чтобы лицевая планка замка проходила посередине торца. Для большей точности рекомендуем замерить толщину двери, вычесть из нее ширину лицевой планки и разделить на два. Полученное число – это отступ от краев торца до планки.
Пример: толщина двери – 40 мм, толщина планки – 18 мм. Считаем: (40 – 18) / 2 = 11 мм. Итого: планку нужно располагать по торцу с отступом 11 мм от краев.
Приставив планку, отметьте карандашом места отверстий под шурупы. Уберите замок. Тонким сверлом (⌀1,0-2,0мм) по карандашным отметкам наметьте крепежные отверстия.
3. Временно прикрутите замок лицевой планкой к торцу
Это нужно для нанесения контура планки (см. далее).
4. Прорежьте строительным ножом контур лицевой планки замка
Да, можно обойтись и обводкой карандашом. Но, выбирая стамеской по карандашному контуру, есть риск покоробить покрытие двери. С заранее проделанной прорезью все выйдет не в пример аккуратнее.
5. Проделайте углубление под лицевую планку
Стамеской снимите лишнее слой за слоем на толщину планки (2-3 мм). Если это ваш первый опыт врезки замка в межкомнатную дверь, то при работе стамеской периодически проверяйте посадку планки, чтобы не сделать углубление слишком большим. Когда закончите, все неровные края доработайте строительным ножом.
6. Разметьте место под карман для корпуса замка
Приложите замок по контуру и отметьте границы корпуса замка – верхнюю и нижнюю. Отметки наносите с запасом в 2-3 мм, корпус должен сидеть в кармане с небольшим люфтом.
7. Проделайте карман по нанесенной разметке
Возьмите дрель (шуруповерт) и аккуратно, не задевая контур, просверлите ряд вертикальных отверстий. В нашем примере взято перовое сверло 18 мм, что на несколько миллиметров шире корпуса замка в самой выпуклой его части, то есть в области привода под ручку. Сразу порекомендуем нанести на сверло метку из изоленты, чтобы понимать, до какой глубины сверлить.
8. Доработайте карман под корпус замка
Снимите всю лишнюю древесину, чтобы получился аккуратный вырез. В нашем случае используется реноватор с насадкой-скребком и стамеска. Но в принципе можно обойтись только последней.
9. Просверлите отверстие для ручек
Приложите замок к двери так, чтобы планка встала вровень с торцом. С обеих сторон двери отметьте карандашом центр отверстия под ручку (и, если необходимо, под фиксатор или цилиндровый механизм). По сделанным меткам сверлом 20 мм просверлите два отверстия: одно с внутренней стороны двери, другой – с наружней.
10. Установите замок в дверь и зафиксируйте планку
В нашем примере используются шуруповерт и саморезы. Порядок такой: сначала вкручиваем верхний саморез, затем – нижний.
На этом установка замка-защелки в межкомнатную дверь завершена. Во всяком случае, та ее часть, которая касается непосредственно корпуса. Осталось установить:
• дверные ручки (см. инструкцию начиная с шага 8);
• если нужно – цилиндр (см. инструкцию; часть 3) или накладку-фиксатор;
• ответную часть замка (см. далее).
II. ВРЕЗКА ОТВЕТНОЙ ЧАСТИ МЕЖКОМНАНТНОГО ЗАМКА
11. Прикройте дверь и отметьте место на косяке, где проходит язычок защелки
Можно прочертить линию по всей высоте язычка. Или просто отметить две точки: верх язычка и низ.
12. Приложите ответную планку и разметьте крепежные отверстия
Прикладывайте так, чтобы ниша в планке совпадала с нанесенными отметками.
13. Временно прикрутите ответную планку
Следите, чтобы планка располагалась ровно по центру дверного косяка.
14. Прорежьте контур ответной планки
Спешка здесь ни к чему, главное – аккуратность.
15. Проделайте паз под толщину ответной планки
Выкрутите шурупы, снимите ответную планку. Стамеской удалите лишние слои древесины. Сильно углубляться не нужно – обычно 2-3 мм достаточно, чтобы утопить планку заподлицо.
16. Просверлите паз под нишу ответной планки
Все по аналогии с шагом 7: соблюдая контур, проделайте вертикальный ряд отверстий (в нашем примере взято перовое сверло 20 мм). Глубина сверления – на 2-3 мм больше глубины ответной планки.
17. Уберите лишнюю стружку
В нашем случае используется реноватор с насадкой-скребком, но можно действовать по старинке: стамеской. Так или иначе, должна получиться аккуратная выемка с небольшим запасом по глубине.
18. Закрепите ответную планку замка шурупами
На этом установку врезного межкомнатного замка можно считать завершенной.
ВРЕЗАЕМ ЗАМОК ПРАВИЛЬНО: РАЗБОР ОСНОВНЫХ ОШИБОК
Неточность разметки. Планки не отцентрированы и/или врезаны несоосно одна другой. Как следствие, сразу или со временем (из-за сезонного коробления древесины) язычок защелки начнет затираться о планку, а то и вовсе перестанет в нее попадать. Это особенно актуально для магнитных замков – там критичен каждый миллиметр влево-вправо.
Ответная планка не утоплена. Очень частая ошибка. То ли по незнанию, то ли из-за лени человек не врезает ответную планку заподлицо, а просто прикручивает внакладку, как будто так и надо.
Что в результате? При закрывании двери язычок боком цепляется за планку. Нагрузка на пружинный механизм подскакивает в разы. Однажды это может привести к заеданию защелки, а то и вовсе поломке всего узла.
При сверлении посадочных под ручку: сорван шпон или проделано слишком большое отверстие. Такое случается, если отверстия проделаны сверлом большого диаметра в один заход навылет. Так делать не стоит, лучше потратить чуть больше времени, но засверлить отверстия по обе стороны двери поочередно. Кстати, для подстраховки при сверлении можно подкладывать внутрь любую деревяшку – так вы точно не вырвите лишнее.

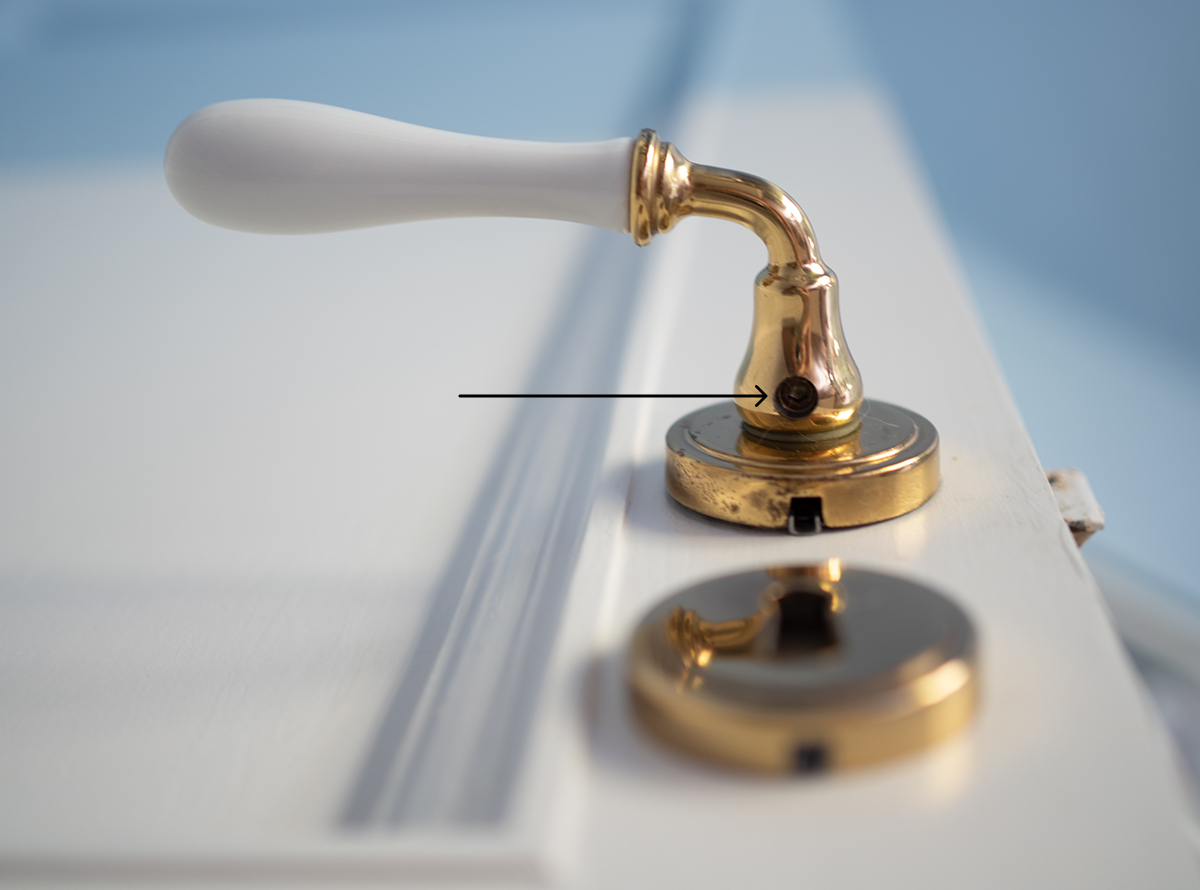

Ручки закреплены на шурупах. Если не хотите, чтобы крепление расшаталось за 1-2 года, выкиньте шурупы и используйте стяжные винты. Благо отверстия под них есть в 90% межкомнатных замков и во многих защелках.
Данная статья – пошаговая инструкция о том, как врезать замок в межкомнатные двери своими руками. Здесь специалисты ZAMSERVICE делятся своими навыками и опытом, подробно описывают монтажный процесс, а также дают личные рекомендации относительно выбора замочной системы. Следуя их советам, вы легко сможете установить замок сами.
Если вы купили межкомнатную дверь без замка или старый механизм выработал свой ресурс, тогда самое время ознакомиться с нюансами установки нового изделия. Простота установки напрямую зависит от модификации выбранного устройства. Проще всего монтировать ручки-защелки, аккуратно вырезав отверстие нужного диаметра, тогда как замки с личинками, поворотными фиксаторами и ручками предполагают более сложный процесс монтажа.
По каким причинам может потребоваться самостоятельная врезка замка
Межкомнатные двери устанавливаются в каждой квартире или доме. Они грамотно разделяют пространство, служат защитой от несанкционированного проникновения, сквозняков, посторонних шумов и т.д. Сами по себе дверные полотна не являются полноценными без надежного замочного механизма. Многие производители дверей не комплектуют их встроенными замками.
Если вы купили межкомнатную дверь без запорной системы, то установить её вполне можно самостоятельно. Главное подойти к этому вопросу ответственно, не спешить, действовать аккуратно и последовательно.
Еще одной причиной того, чтобы самому врезать замок в двери, является поломка старого устройства. Это может произойти по причине истечения эксплуатационного срока, в следствие неправильного использования замка, игнорирования профилактических мер, а также из-за механических повреждений конструкции.
В некоторых случаях врезка замка с личинкой позволяет в будущем избежать масштабных ремонтов, поскольку заменить цилиндр гораздо проще и дешевле, чем полностью менять запорную конструкцию. Замена сердцевины будет уместна и в случаях с застрявшими в замочной скважине ключами, а также при их потере или краже.
Как выбрать замок на межкомнатные двери
Перед тем, как врезать замок в межкомнатные двери, необходимо его приобрести. Выбирать конструкцию следует исходя из параметров дверного полотна, в частности стоит предварительно произвести его замеры. Если ширина вертикального бруска двери составляет менее 4 см, тогда врезка замка – не только бессмысленное занятие, но и практически невозможное.
В этом случае больше подойдут дверные шпингалеты, которые достаточно просто монтируются и являются самым простым способом запирания дверей. Кроме этого, выбор таких конструкций более чем разнообразен. Современный рынок предлагает изделия различных размеров, типов установки, цветовых и дизайнерских решений.
Если к дверям выдвигаются более высокие требования безопасности, а их ширина превышает 4 см, тогда подойдут врезные замки для межкомнатных дверей любого известного бренда. Они выпускаются в широком ассортименте, начиная от стандартных моделей и заканчивая многофункциональными конструкциями в комплекте с дверными ручками. Внешний вид изделия тоже имеет значение, поэтому замочный механизм, точнее его внешние части, должны гармонировать с расцветкой и дизайном двери.
Правильная разметка – качественная врезка замка
Установка любого замка всегда начинается с разметки. Очень важно не допустить ошибок на этом этапе, поскольку некорректные замеры влекут за собой неправильное формирование посадочного места, что в будущем обязательно отразится на качестве монтажных работ. Как правило, последствие неграмотной разметки – перекос конструкции. Именно поэтому размечать контуры следует максимально точно и аккуратно.
Многие производители качественной фурнитуры и замочно-скобяной продукции комплектуют изделия специальными шаблонами для разметки. Это во многом упрощает процесс и гарантирует точность расположения замка на дверном полотне. Если таковых заготовок в комплектации не предусмотрено, то выполнить разметку придется самостоятельно, приложив конструкцию к двери и обведя её контуры карандашом или любым другим пишущим инструментом (фломастером, ручкой, маркером, мелом и т.д.)
Прежде, чем взять в руки инструменты для высверливания отверстий и формирования посадочных место, нужно несколько раз перепроверить правильность разметки. Это обеспечит надежную работу механизма и исключит образование перекосов.
Пошаговая инструкция по установке замка
Итак, подходящая конструкция найдена и куплена в магазине, поэтому самое время приступить к врезке замка. Для этого необходимо выполнить ряд последовательных действий:
- Разметка расположение замка на двери (как правило, 1 метр от пола).
- Высверливание дрелью отверстия для врезки замка (диаметр перьевого сверла должен быть равен толщине замка, а глубина высверленного отверстия совпадать с длиной замочной конструкции).
- Разметка на дверном полотне контура опорной пластины.
- Аккуратное высверливание отверстия для ручки (сверло должно пройти дверь насквозь).
- Разметка отверстия под саморезы (приложив конструкцию на предполагаемое посадочное место).
- Просверливание отверстия для крепления замка к дверному полотну (по полученным разметкам).
- Установка декоративных накладок.
- Фиксация стержня, соединяющего дверные ручки.
- Закрытие дверей и отметка на дверном косяке расположения язычка.
- Прикладывание к намеченному месту принимающей накладки и обведение её контура с помощью простого карандаша.
- Измерение длины замочного язычка и перенесение её на дверной косяк.
- Присоединение накладки на посадочное место саморезами.
- Проверка работоспособности устройства (подгон или переустановка язычка при необходимости).
Как правило, вышеуказанная инструкция подходит для все типов межкомнатных дверей, в том числе и полотен из древесностружечной плиты, натурального дерева и пластика (в этом случае необходимо покупать специальные замки, предназначенные для изделий из ПВХ).
Особенности врезки замков для различных типов дверей
Перед тем, как врезать замок в МДФ дверь, необходимо точно отмерить 1 метр от пола, поскольку именно на этой высоте располагается дополнительный деревянный брус, а остальная часть двери – полая. Игнорируя эту рекомендацию, можно испортить дверное полотно, причем безнадежно. При возникновении любых сложностей с монтажным процессом лучше сразу обратиться к специалистам. Мастер врежет замок со знанием дела, при этом дверь сохранит свою презентабельность и функциональность.
Металлические двери для установки внутри квартир и домов используются очень редко, однако если у вас именно такой вариант дверного полотна, то целесообразней воспользоваться услугами профессионалов. Кроме того, что для таких дверей нужен особый вид замка, еще и сам процесс отличается особой сложностью.
Межкомнатные двери из пластика довольно распространены в современных интерьерах. Врезать замок в такие двери можно с такой же легкостью, как и в деревянные. Единственное, что само замочное устройство должно быть предназначено для использования в изделиях из ПВХ. В остальном, советы специалистов по установке запирающих систем в межкомнатных блоках практически идентичны вышеуказанной инструкции.
Какие инструменты нужны для врезки замка
Установить замок в межкомнатные двери можно с помощью простых инструментов, которые имеются у каждого домашнего мастера. Вам понадобятся:
- Ручная дрель с перьевыми сверлами
- Стамеска.
- Шуруповерт.
- Отвертки (крестовая и плоская).
- Столярный угольник.
- Молоток.
- Рулетка (линейка).
- Карандаш (ручка, тонкий маркер, фломастер, мел).
Итак, какие инструменты нужны для установки стандартных замков в межкомнатные двери мы разобрались. Этот список может видоизменяться в зависимости от сложности выполнения работы, типа двери или устройства механизма. Некоторые приспособления могут заменяться на аналоги. Например, вместо стамески можно использовать долото, а саморезы легко вкручиваются с помощью дрели.
И все же не все виды замков можно врезать посредством подручных инструментов. В некоторых случая может понадобиться фрезер – специальное приспособление для дверных блоков, обеспечивающее высокую точность посадочных углублений. Фрезерный станок довольно компактен и удобен в эксплуатации. С помощью него можно вырезать паз любой формы и размера, придать краям заготовки правильную форму, подготовить ниши для петель и посадочные места для запорных механизмов.
Врезка замка фрезером
Если фрезерный станок имеется в вашем распоряжении, то задача по установке замка в межкомнатные двери заметно упрощается. Врезка замка фрезером выполняется в вертикальном положении двери на боку, что достигается посредство её закрепления с помощью стапеля. Это позволяет избежать необходимости постоянно поддерживать полотно руками.
Зафиксировав положение дверей, приступаем к выполнению врезки замка:
- Размечаем посадочное место корпуса замка и языка.
- Вырезаем углубление для запорного устройства ручным фрезером.
- Вставляем в станок фрезу, соответствующую размерам планки.
- Настраиваем необходимую глубину.
- Выполняем углубление по центру.
- Подготавливаем посадочное место под корпус.
- Выравниваем его края при помощи стамески.
- Выполняем врезку замка по вышеуказанной инструкции.
Фрезер не является обязательным инструментом для установки замочных механизмов, однако некоторые виды замков без него врезать практически невозможно. Это касается замков-защелок, для монтажа которых необходимо подготавливать аккуратное отверстие под замочную скважину. Врезка замка без фрезы в случае со стандартными устройствами для межкомнатных дверей вполне возможна, если под руками имеются все необходимые инструменты.
Рекомендации и советы специалистов
Кроме пошаговой инструкции врезки замков в межкомнатные двери каждый мастер имеет собственные секреты, которые позволяют выполнить монтаж максимально качественно и быстро:
- Для того, чтобы не срезать фрезером лишние миллиметры, контуры внешней разметки можно ограничить малярной лентой.
- Сквозное просверливание дверей может повредить дверное полотно, поэтому можно разделить этот этап на два действия. Сначала нужно просверлить дверь с одной стороны, продолжая сверление до момента появления острия сверла с обратной стороны. Затем выполнить аналогичные действия с другой стороны дверей, используя в качестве центра полученное отверстие.
- Чтобы хорошо спрятать замок в отверстие, его глубина должна быть на 2-3 мм больше, чем ширина замкового корпуса.
- Если замок монтирован правильно, то дверь будет отпираться/запираться без заеданий и лишних усердий. В противном случае необходимо поменять расположение ответной пластины.
- Если подходящих инструментов для монтажа замков у вас нет, при этом вы собираетесь их покупать, то обратите внимание на специальные наборы для врезки замочных механизмов. В таких комплектах предусмотрены свёрла и коронки, точно подходящие по размерам.
- Непосредственно перед креплением замка к двери саморезами рекомендуется удостовериться в его работоспособности. Попробуйте повторить несколько циклов отпирания/запирания замка ключом и убедитесь, что механизм работает исправно.
Безусловно, врезать замок в двери можно и самому, но если вы не уверены в собственных силах и опыте, то не рискуйте дверями и закажите установку в профессиональном сервисе. Мастера приедут к вам домой и врежут устройство быстро и качественно.
Если деревянные двери и полотна из МДФ легко подвергаются подпиливанию и высверливанию, то в металлические и пластиковые блоки не так просто установить механизм. Поэтому в этих случаях также целесообразней обратиться к специалистам.
Что понадобится Эл/дрель. Набор сверл по дереву (в том числе коронка и «перьевые»). Какие и какого диаметра, станет понятно из описания технологии работы. Столярный нож, стамеска, приспособления для разметки (линейка, карандаш). Получается, что ничего из категории «спецоборудование» при такой работе и не нужно. Порядок врезки замка Разметка Чтобы было удобнее работать, дверное полотно желательно расположить горизонтально. Основа должна быть достаточно твердой, исключающей его смещение и колебания. Как правило, межкомнатные двери выполняются с декоративным покрытием, которое легко царапается, поэтому нужно обязательно что-нибудь подложить. Замок устанавливается с торцевой части полотна и, естественно, по центру. Эту точку нужно найти и отметить, ориентируясь на имеющуюся риску. Она для удобства дальнейшей работы заглубляется (например, острием шила), так как именно здесь будет установлен один из элементов фиксации замка (саморез) Далее нужно отметить (также по центру торцевой части полотна) место расположения защелки. Любой замок снабжен двумя ручками, которые скрепляются с его «телом». Нужно измерить расстояние от планки до отверстия, где они расположены, а потом перенести это на дверное полотно. Другими словами, нужно наметить точки его сверления под ручки двери (с обеих сторон). Именно от точности разметки зависит, насколько правильно будет установлен замок, как он будет работать. Выборка древесины Сначала сверлятся отверстия под ручки замка. Как правило, перьевое сверло, даже самого большого размера, имеет несколько меньший диаметр. Вот здесь и пригодится коронка. Совет Покупая замок, нужно сразу же, по размеру ободков ручек, приобрести и соответствующую коронку. Сверление нужно делать аккуратно, электродрель (можно использовать и мощный шуруповерт) должна работать на пониженных оборотах. Мастера рекомендуют сначала пройти отверстие примерно до половины, а потом начать с противоположной стороны, до получения сквозного отверстия. Далее коронка меняется на сверло перьевое, и так же аккуратно высверливается отверстия под защелку. Сборка замка Сначала устанавливается защелка и закрывающая ее планка. Обводится ее контур на торцевой части полотна, после чего весь механизм снова вынимается. Чтобы дверь свободно закрывалась, планка должна быть притоплена в полотно (установлена «заподлицо»). Выборку материала несложно сделать узкой стамеской и ножом. Когда посадочное гнездо готово, механизм устанавливается и крепится при помощи саморезов (предварительно намечаются точки высверливанием неглубоких отверстий). Остается поставить ручки и зафиксировать. Установка планки на косяке На дверной коробке она крепится в последнюю очередь. Предварительно нужно «навесить» дверь, проверить, как закрывается, нет ли щелей. При необходимости – выровнять. После этого нужно ее закрыть и выдвинуть «язычок» защелки до упора. Как правило, зазор между полотном и дверной коробкой всегда будет, поэтому наметить его расположение по высоте нетрудно. После этого дверь открывается, и по меткам, в центре, определяется точка сверления. Это место, куда будет «язычок» утапливаться при закрывании двери. Высверливается отверстие, после чего дверь снова закрывается и проверяется, совпадает ли защелка при полном срабатывании механизма с подготовленным отверстием. Если нет, то определяется, в какую сторону его следует чуть-чуть расширить. Такая подгонка дверной косяк не испортит, так как это место будет также закрыто «своей» планкой.
Как врезать замок в межкомнатную дверь самостоятельно
Содержание
Необходимые инструменты
Инструкция по врезке замка
Особенности установки магнитных замков
При наличии базовых инструментов и навыков работы с ними врезать стандартный замок в межкомнатную дверь своими руками сможет даже непрофессионал. Главное – строго следовать инструкции. Рассмотрим эту процедуру на примере установки двусторонней ручки с плоским или круглым замком.
Необходимые инструменты
Чтобы вставить замок в дверное полотно, вам пригодится следующий набор инструментов:
- электродрель с насадками разного диаметра;
- стамеска;
- простой карандаш;
- шуруповерт или стандартная ручная отвертка;
- долото;
- молоток киянка с рабочей головкой из дерева;
- измерительная рулетка;
- замковый механизм.
Последний пункт – самый важный, поскольку от типа запора зависят нюансы установки. Чаще всего на межкомнатные двери монтируют два типа замковых механизмов:
- Плоские – с раздельными язычками в прямоугольном корпусе с нажимной ручкой. Они дороже остальных, так как обеспечивают лучшую степень защиты от взлома. Подходят для запирания дверей помещений с ограниченным доступом (офисы, склады и т.д.).
- Круглые замки с совмещенным языком, защелкой и ручками любого типа – оптимальный вариант для жилых домов и квартир. Их врезают в двери любого типа.
Также на рынке можно найти магнитные модели с контроллером и проводкой, которые требуют продвинутых навыков для установки.
Врезка замка в межкомнатную дверь
Инструкция по врезке замка
Установка любого запорного механизма проводится в несколько этапов.
Определение места
Стандартная высота, на которую ставят замки в двери из МДФ – один метр от нижнего края. Дело в том, что именно на этом уровне обычно находится деревянный брус для врезки замковых механизмов.
Если дверь изготовлена из дерева, ручку можно поставить на любом уровне согласно предпочтениям домочадцев. Сделайте измерения и отметьте будущее место установки на дверном полотне и с торца.
Вырезка отверстия
Виды действий и их последовательность зависят от формы замкового механизма.
Круглый замок
- Определите точку, на которую поставите сверло. Чтобы это сделать, вам понадобится измерить расстояние от края замкового механизма со стороны язычка до проушины для штыря. Отмерьте полученный отрезок от края двери с торца на нужной высоте. Другой способ – приложить сам замок к двери в нужном месте;
- Далее следует подобрать круговую пилу подходящего диаметра. Отверстие не должно выступать за края накладки ручки и при этом легко вмещать цилиндрический механизм без трения о кромки;
- Установите круговую пилу на дрель и просверлите отверстие, ориентируясь на метки. Сделать это лучше за два раза, с одной и с другой стороны, работая сверлом до середины полотна – так вы снизите риск скола лицевой поверхности;
- В торце двери сделайте углубление, используя круговую пилу меньшего диаметра. Диаметр подбирается так, чтобы накладка полностью закрывала отверстие, а язычок свободно проходил в него. Чтобы сделать отверстие в нужном месте, отметьте точку для установки сверла в точке пересечения горизонтальной оси на высоте установки замка и вертикали, которая делит торец строго пополам.
Плоский замок
- Приложите фиксатор замка к двери и обведите его карандашом по контуру. Перенесите соответствующие метки на торец и соедините центры горизонтальных линий вертикальной осью. Отмерьте в обе стороны от этой черты половину ширины замкового механизма и начертите прямоугольник;
- Возьмите дрель с долотчатым сверлом и сделайте вдоль оси несколько отверстий на глубину замкового корпуса. Выбейте гнездо для установки, используя долото;
- Вставьте в полученный зазор лицевую накладку и обведите ее контур. Уберите древесину на толщину накладки, используя стамеску;
- Угольником отметьте на полотне место скважины и ручки, просверлите отверстия в полученных точках.
Установка замка
Врезка замка – процесс, в ходе которого замок устанавливают в проделанное углубление в дверном полотне вертикально, затем обводят карандашом контур накладки. После этого механизм нужно вынуть и снять часть верхнего слоя с торца по этим контурам стамеской и деревянной киянкой на глубину толщины накладки. Это необходимо, чтобы он не упирался в косяк.
По завершении работы по вырезке отверстий переходите к монтажу. Здесь следует ориентироваться на инструкцию завода-изготовителя, поскольку иначе легко ошибиться в правильности установки ручек. Вставьте все элементы замка в отверстия согласно рекомендациям, закрутите элементы крепежа шуруповертом или отверткой.
Проверьте правильность работы замка, по очереди повернув ручки с обеих сторон и поставив стопор в оба положения.
Установка ответной планки
Речь идет о второй части замка, которая размещается в косяке – в нее будет входить язычок механизма.
- Притворите дверь с установленным замком к косяку и сделайте отметку в точке, соответствующей середины язычка в месте его соприкосновения с коробкой;
- Сделайте отверстие с нужными параметрами, ориентируясь на размеры декоративной накладки и глубину вхождения язычка. Технологии для сверления применяйте те же, что были описаны выше;
- Наденьте ответную планку на язык и закройте дверь. Приподнимите элемент планки, чтобы расстояние от верхнего и нижнего края языка было одинаковым. Зафиксируйте деталь рукой, попросив кого-то открыть дверь;
- Прикрутите ответную планку отверткой или шуруповертом к дверной коробке, придерживая ее второй рукой. Заглублять деталь не нужно, так как замковый механизм уже утоплен в торец.
Установка замка в межкомнатную дверь
Магнитный замок
Особенности установки магнитных замков
Если вы купили магнитный замок, устанавливать его нужно будет в соответствии с приведенными выше инструкциями согласно форме механизма. При этом нужно будет выводить провода контроллера при установке корпуса в отверстия двери. Если вы не уверены в собственных навыках при работе с электропроводами, лучше пригласить специалиста. Это позволит поставить замок с магнитным контроллером правильно и быстро.
