Kenwood krf v5100d инструкция

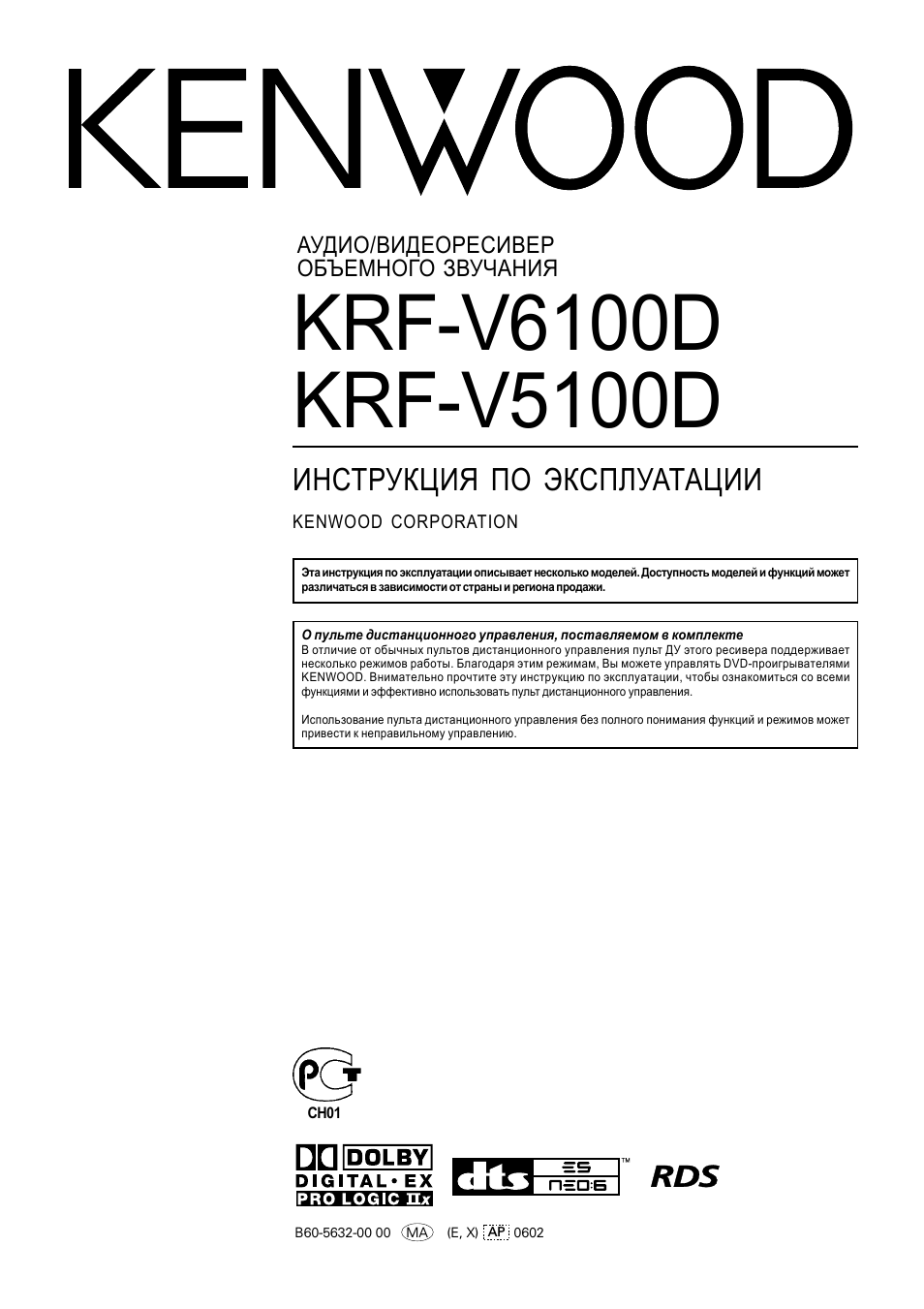

АУДИО/ВИДЕОРЕСИВЕР

ОБЪЕМНОГО ЗВУЧАНИЯ

KRF-V6100D

KRF-V5100D

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

KENWOOD CORPORATION

CH01

Эта инструкция по эксплуатации описывает несколько моделей. Доступность моделей и функций может
различаться в зависимости от страны и региона продажи.

О пульте дистанционного управления, поставляемом в комплекте

В отличие от обычных пультов дистанционного управления пульт ДУ этого ресивера поддерживает
несколько режимов работы. Благодаря этим режимам, Вы можете управлять DVD-проигрывателями
KENWOOD. Внимательно прочтите эту инструкцию по эксплуатации, чтобы ознакомиться со всеми
функциями и эффективно использовать пульт дистанционного управления.

Использование пульта дистанционного управления без полного понимания функций и режимов может
привести к неправильному управлению.

B60-5632-00 00 MA (E, X) AP 0602

2

РУС

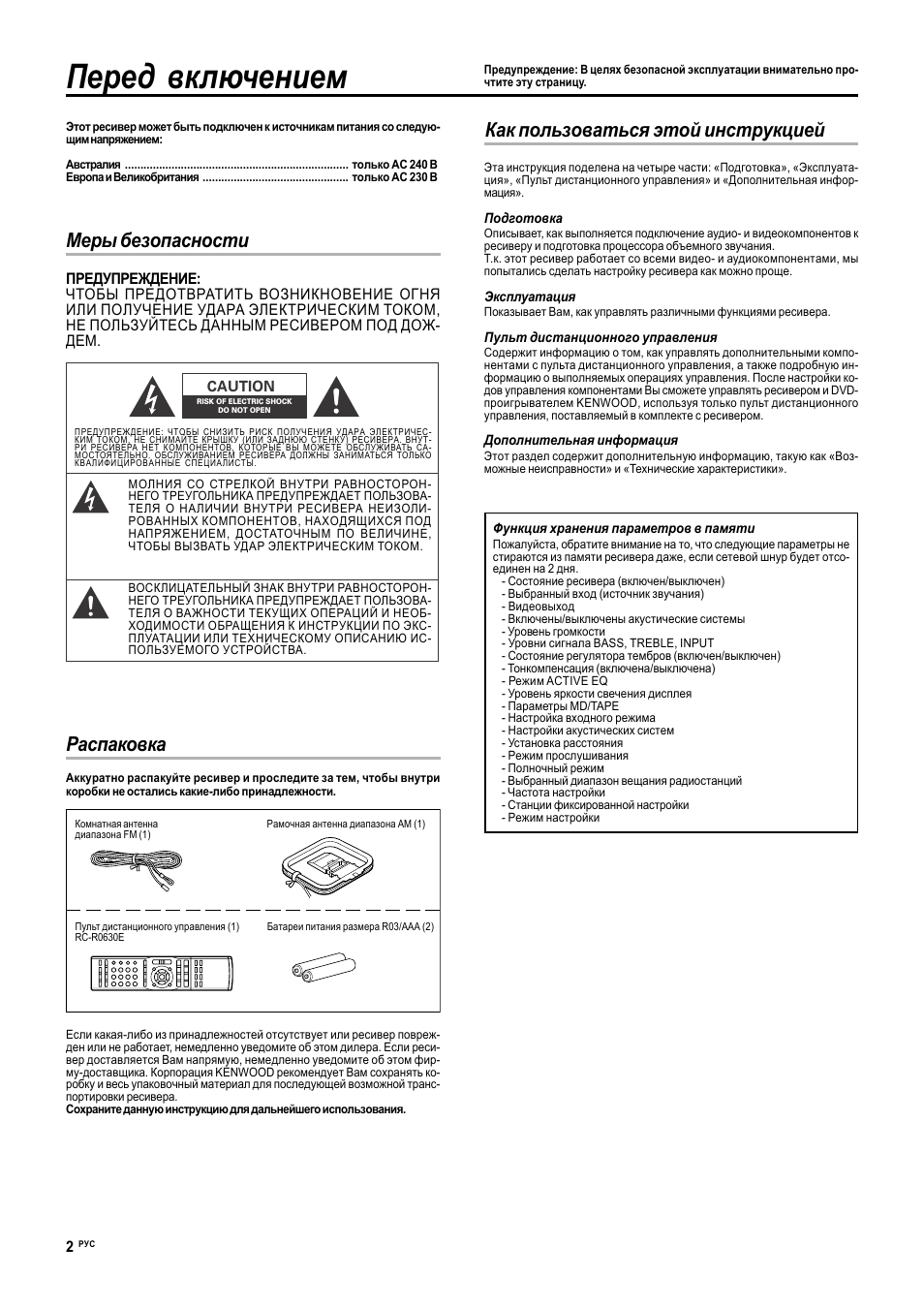

Как пользоваться этой инструкцией

Перед включением

Предупреждение: В целях безопасной эксплуатации внимательно про-

чтите эту страницу.

Меры безопасности

ПРЕДУПРЕЖДЕНИЕ:

ЧТОБЫ ПРЕДОТВРАТИТЬ ВОЗНИКНОВЕНИЕ ОГНЯ

ИЛИ ПОЛУЧЕНИЕ УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ,

НЕ ПОЛЬЗУЙТЕСЬ ДАННЫМ РЕСИВЕРОМ ПОД ДОЖ-

ДЕМ.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ПРЕДУПРЕЖДЕНИЕ: ЧТОБЫ СНИЗИТЬ РИСК ПОЛУЧЕНИЯ УДАРА ЭЛЕКТРИЧЕС-

КИМ ТОКОМ, НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ СТЕНКУ) РЕСИВЕРА. ВНУТ-

РИ РЕСИВЕРА НЕТ КОМПОНЕНТОВ, КОТОРЫЕ ВЫ МОЖЕТЕ ОБСЛУЖИВАТЬ СА-

МОСТОЯТЕЛЬНО. ОБСЛУЖИВАНИЕМ РЕСИВЕРА ДОЛЖНЫ ЗАНИМАТЬСЯ ТОЛЬКО

КВАЛИФИЦИРОВАННЫЕ СПЕЦИАЛИСТЫ.

МОЛНИЯ СО СТРЕЛКОЙ ВНУТРИ РАВНОСТОРОН-

НЕГО ТРЕУГОЛЬНИКА ПРЕДУПРЕЖДАЕТ ПОЛЬЗОВА-

ТЕЛЯ О НАЛИЧИИ ВНУТРИ РЕСИВЕРА НЕИЗОЛИ-

РОВАННЫХ КОМПОНЕНТОВ, НАХОДЯЩИХСЯ ПОД

НАПРЯЖЕНИЕМ, ДОСТАТОЧНЫМ ПО ВЕЛИЧИНЕ,

ЧТОБЫ ВЫЗВАТЬ УДАР ЭЛЕКТРИЧЕСКИМ ТОКОМ.

ВОСКЛИЦАТЕЛЬНЫЙ ЗНАК ВНУТРИ РАВНОСТОРОН-

НЕГО ТРЕУГОЛЬНИКА ПРЕДУПРЕЖДАЕТ ПОЛЬЗОВА-

ТЕЛЯ О ВАЖНОСТИ ТЕКУЩИХ ОПЕРАЦИЙ И НЕОБ-

ХОДИМОСТИ ОБРАЩЕНИЯ К ИНСТРУКЦИИ ПО ЭКС-

ПЛУАТАЦИИ ИЛИ ТЕХНИЧЕСКОМУ ОПИСАНИЮ ИС-

ПОЛЬЗУЕМОГО УСТРОЙСТВА.

Распаковка

Аккуратно распакуйте ресивер и проследите за тем, чтобы внутри
коробки не остались какие-либо принадлежности.

Этот ресивер может быть подключен к источникам питания со следую-

щим напряжением:

Австралия ……………………………………………………………… только АС 240 В

Европа и Великобритания ……………………………………….. только АС 230 В

Комнатная антенна

диапазона FM (1)

Рамочная антенна диапазона АМ (1)

Пульт дистанционного управления (1)

RC-R0630E

Батареи питания размера R03/AАA (2)

Если какая-либо из принадлежностей отсутствует или ресивер повреж-

ден или не работает, немедленно уведомите об этом дилера. Если реси-

вер доставляется Вам напрямую, немедленно уведомите об этом фир-

му-доставщика. Корпорация KENWOOD рекомендует Вам сохранять ко-

робку и весь упаковочный материал для последующей возможной транс-

портировки ресивера.

Сохраните данную инструкцию для дальнейшего использования.

Эта инструкция поделена на четыре части: «Подготовка», «Эксплуата-

ция», «Пульт дистанционного управления» и «Дополнительная инфор-

мация».

Подготовка

Описывает, как выполняется подключение аудио- и видеокомпонентов к

ресиверу и подготовка процессора объемного звучания.

Т.к. этот ресивер работает со всеми видео- и аудиокомпонентами, мы

попытались сделать настройку ресивера как можно проще.

Эксплуатация

Показывает Вам, как управлять различными функциями ресивера.

Пульт дистанционного управления

Содержит информацию о том, как управлять дополнительными компо-

нентами с пульта дистанционного управления, а также подробную ин-

формацию о выполняемых операциях управления. После настройки ко-

дов управления компонентами Вы сможете управлять ресивером и DVD-

проигрывателем KENWOOD, используя только пульт дистанционного

управления, поставляемый в комплекте с ресивером.

Дополнительная информация

Этот раздел содержит дополнительную информацию, такую как «Воз-

можные неисправности» и «Технические характеристики».

Функция хранения параметров в памяти

Пожалуйста, обратите внимание на то, что следующие параметры не

стираются из памяти ресивера даже, если сетевой шнур будет отсо-

единен на 2 дня.

— Состояние ресивера (включен/выключен)

— Выбранный вход (источник звучания)

— Видеовыход

— Включены/выключены акустические системы

— Уровень громкости

— Уровни сигнала BASS, TREBLE, INPUT

— Состояние регулятора тембров (включен/выключен)

— Тонкомпенсация (включена/выключена)

— Режим ACTIVE EQ

— Уровень яркости свечения дисплея

— Параметры MD/TAPE

— Настройка входного режима

— Настройки акустических систем

— Установка расстояния

— Режим прослушивания

— Полночный режим

— Выбранный диапазон вещания радиостанций

— Частота настройки

— Станции фиксированной настройки

— Режим настройки

3

РУС

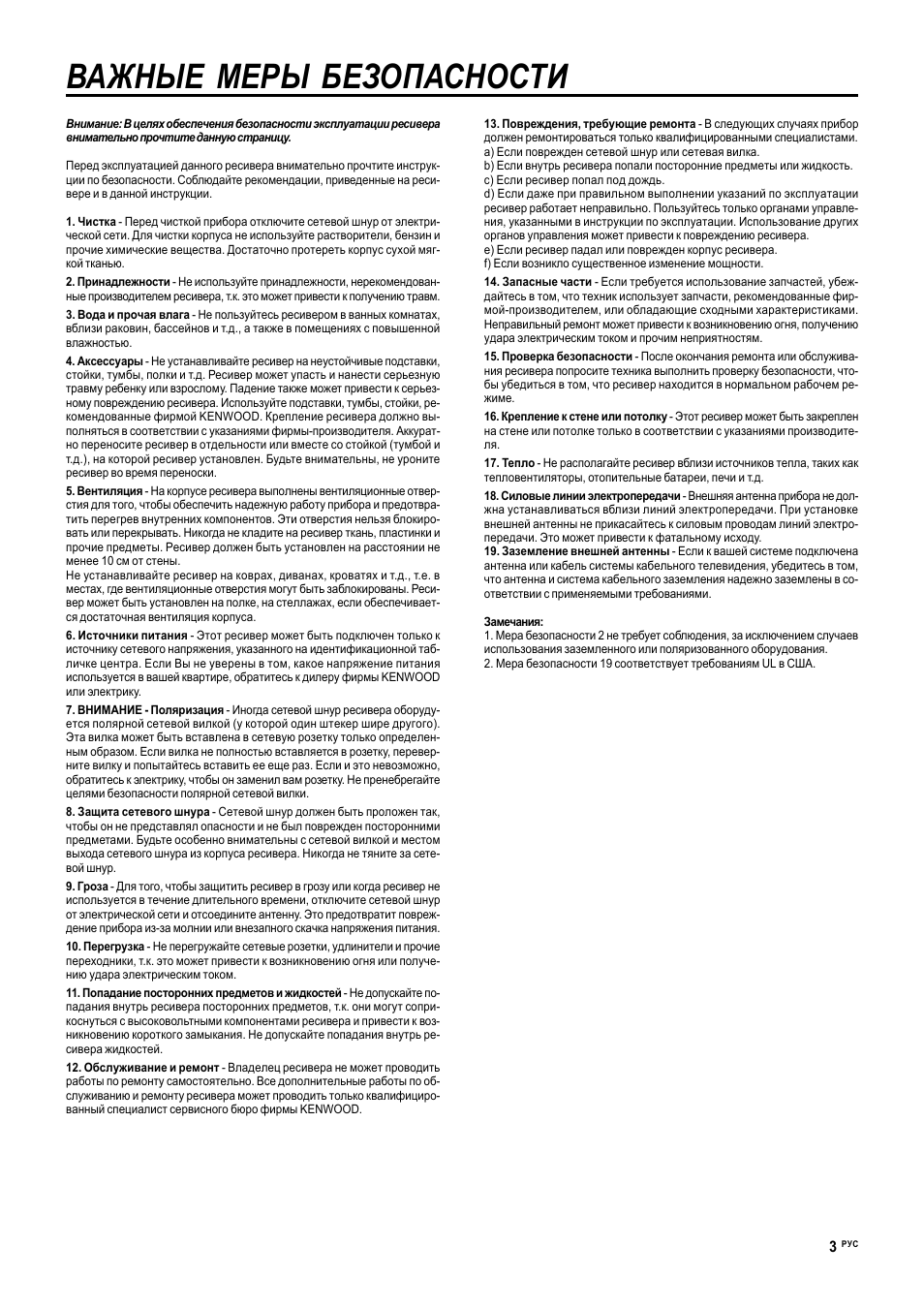

ВАЖНЫЕ МЕРЫ БЕЗОПАСНОСТИ

Внимание: В целях обеспечения безопасности эксплуатации ресивера
внимательно прочтите данную страницу.

Перед эксплуатацией данного ресивера внимательно прочтите инструк-
ции по безопасности. Соблюдайте рекомендации, приведенные на реси-
вере и в данной инструкции.

1. Чистка — Перед чисткой прибора отключите сетевой шнур от электри-
ческой сети. Для чистки корпуса не используйте растворители, бензин и
прочие химические вещества. Достаточно протереть корпус сухой мяг-
кой тканью.
2. Принадлежности — Не используйте принадлежности, нерекомендован-
ные производителем ресивера, т.к. это может привести к получению травм.
3. Вода и прочая влага — Не пользуйтесь ресивером в ванных комнатах,
вблизи раковин, бассейнов и т.д., а также в помещениях с повышенной
влажностью.
4. Аксессуары — Не устанавливайте ресивер на неустойчивые подставки,
стойки, тумбы, полки и т.д. Ресивер может упасть и нанести серьезную
травму ребенку или взрослому. Падение также может привести к серьез-
ному повреждению ресивера. Используйте подставки, тумбы, стойки, ре-
комендованные фирмой KENWOOD. Крепление ресивера должно вы-
полняться в соответствии с указаниями фирмы-производителя. Аккурат-
но переносите ресивер в отдельности или вместе со стойкой (тумбой и
т.д.), на которой ресивер установлен. Будьте внимательны, не уроните
ресивер во время переноски.
5. Вентиляция — На корпусе ресивера выполнены вентиляционные отвер-
стия для того, чтобы обеспечить надежную работу прибора и предотвра-
тить перегрев внутренних компонентов. Эти отверстия нельзя блокиро-
вать или перекрывать. Никогда не кладите на ресивер ткань, пластинки и
прочие предметы. Ресивер должен быть установлен на расстоянии не
менее 10 см от стены.
Не устанавливайте ресивер на коврах, диванах, кроватях и т.д., т.е. в
местах, где вентиляционные отверстия могут быть заблокированы. Реси-
вер может быть установлен на полке, на стеллажах, если обеспечивает-
ся достаточная вентиляция корпуса.
6. Источники питания — Этот ресивер может быть подключен только к
источнику сетевого напряжения, указанного на идентификационной таб-
личке центра. Если Вы не уверены в том, какое напряжение питания
используется в вашей квартире, обратитесь к дилеру фирмы KENWOOD
или электрику.
7. ВНИМАНИЕ — Поляризация — Иногда сетевой шнур ресивера оборуду-
ется полярной сетевой вилкой (у которой один штекер шире другого).
Эта вилка может быть вставлена в сетевую розетку только определен-
ным образом. Если вилка не полностью вставляется в розетку, перевер-
ните вилку и попытайтесь вставить ее еще раз. Если и это невозможно,
обратитесь к электрику, чтобы он заменил вам розетку. Не пренебрегайте
целями безопасности полярной сетевой вилки.
8. Защита сетевого шнура — Сетевой шнур должен быть проложен так,
чтобы он не представлял опасности и не был поврежден посторонними
предметами. Будьте особенно внимательны с сетевой вилкой и местом
выхода сетевого шнура из корпуса ресивера. Никогда не тяните за сете-
вой шнур.
9. Гроза — Для того, чтобы защитить ресивер в грозу или когда ресивер не
используется в течение длительного времени, отключите сетевой шнур
от электрической сети и отсоедините антенну. Это предотвратит повреж-
дение прибора из-за молнии или внезапного скачка напряжения питания.
10. Перегрузка — Не перегружайте сетевые розетки, удлинители и прочие
переходники, т.к. это может привести к возникновению огня или получе-
нию удара электрическим током.
11. Попадание посторонних предметов и жидкостей — Не допускайте по-
падания внутрь ресивера посторонних предметов, т.к. они могут сопри-
коснуться с высоковольтными компонентами ресивера и привести к воз-
никновению короткого замыкания. Не допускайте попадания внутрь ре-
сивера жидкостей.
12. Обслуживание и ремонт — Владелец ресивера не может проводить
работы по ремонту самостоятельно. Все дополнительные работы по об-
служиванию и ремонту ресивера может проводить только квалифициро-
ванный специалист сервисного бюро фирмы KENWOOD.

13. Повреждения, требующие ремонта — В следующих случаях прибор
должен ремонтироваться только квалифицированными специалистами.
a) Если поврежден сетевой шнур или сетевая вилка.
b) Если внутрь ресивера попали посторонние предметы или жидкость.
с) Если ресивер попал под дождь.
d) Если даже при правильном выполнении указаний по эксплуатации
ресивер работает неправильно. Пользуйтесь только органами управле-
ния, указанными в инструкции по эксплуатации. Использование других
органов управления может привести к повреждению ресивера.
e) Если ресивер падал или поврежден корпус ресивера.
f) Если возникло существенное изменение мощности.
14. Запасные части — Если требуется использование запчастей, убеж-
дайтесь в том, что техник использует запчасти, рекомендованные фир-
мой-производителем, или обладающие сходными характеристиками.
Неправильный ремонт может привести к возникновению огня, получению
удара электрическим током и прочим неприятностям.
15. Проверка безопасности — После окончания ремонта или обслужива-
ния ресивера попросите техника выполнить проверку безопасности, что-
бы убедиться в том, что ресивер находится в нормальном рабочем ре-
жиме.
16. Крепление к стене или потолку — Этот ресивер может быть закреплен
на стене или потолке только в соответствии с указаниями производите-
ля.
17. Тепло — Не располагайте ресивер вблизи источников тепла, таких как
тепловентиляторы, отопительные батареи, печи и т.д.
18. Силовые линии электропередачи — Внешняя антенна прибора не дол-
жна устанавливаться вблизи линий электропередачи. При установке
внешней антенны не прикасайтесь к силовым проводам линий электро-
передачи. Это может привести к фатальному исходу.
19. Заземление внешней антенны — Если к вашей системе подключена
антенна или кабель системы кабельного телевидения, убедитесь в том,
что антенна и система кабельного заземления надежно заземлены в со-
ответствии с применяемыми требованиями.

Замечания:
1. Мера безопасности 2 не требует соблюдения, за исключением случаев
использования заземленного или поляризованного оборудования.
2. Мера безопасности 19 соответствует требованиям UL в США.

4

РУС

Перед включением

Подготовка

Эксплуатация

Пульт ДУ

Дополнительная

информация

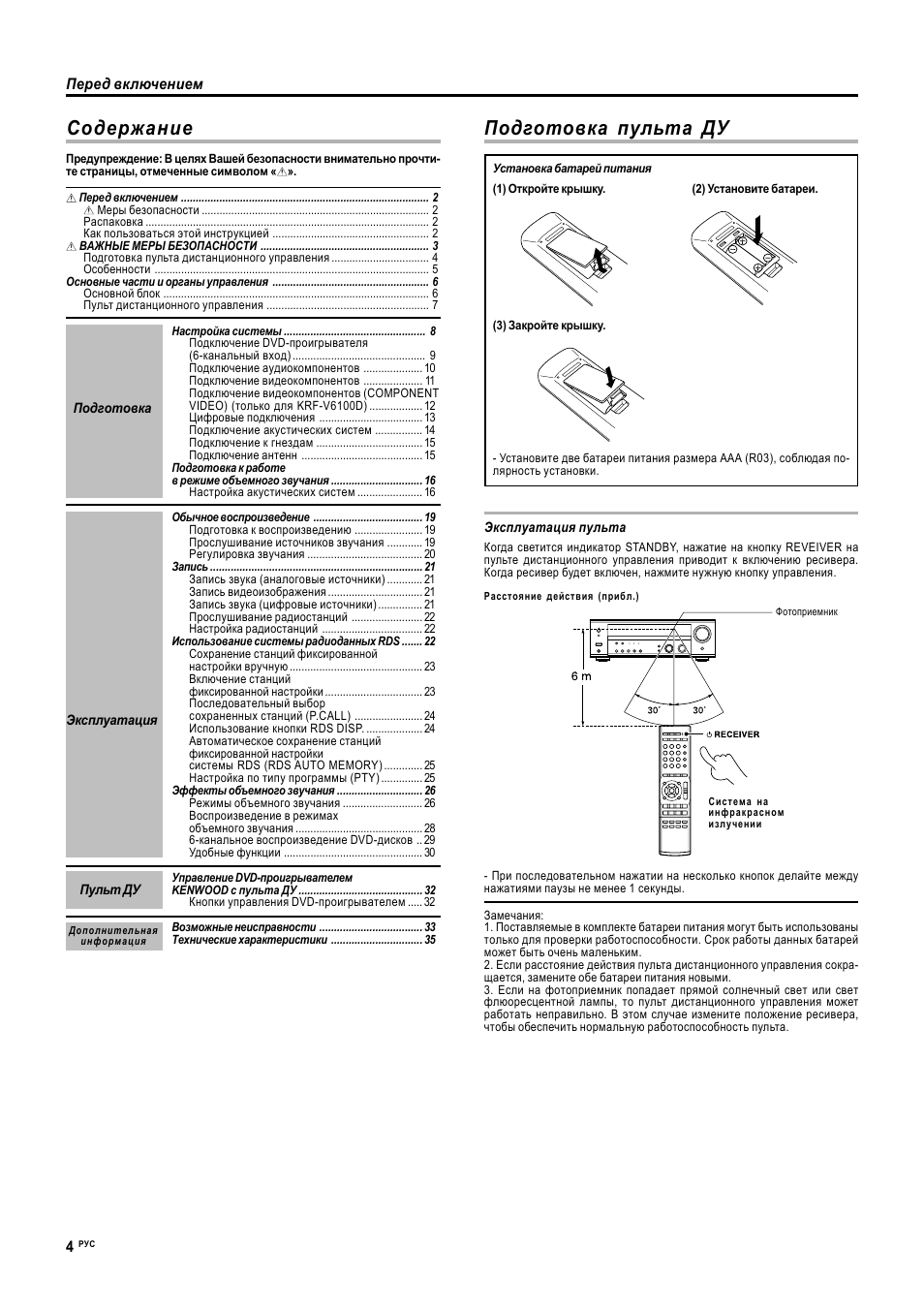

Содержание

Предупреждение: В целях Вашей безопасности внимательно прочти-

те страницы, отмеченные символом « ».

Подготовка пульта ДУ

Установка батарей питания
(1) Откройте крышку.

(2) Установите батареи.

Перед включением ………………………………………………………………………… 2

Меры безопасности ………………………………………………………………….. 2

Распаковка …………………………………………………………………………………… 2

Как пользоваться этой инструкцией …………………………………………….. 2

ВАЖНЫЕ МЕРЫ БЕЗОПАСНОСТИ ………………………………………………… 3

Подготовка пульта дистанционного управления …………………………… 4

Особенности ………………………………………………………………………………… 5

Основные части и органы управления …………………………………………….. 6

Основной блок ……………………………………………………………………………… 6

Пульт дистанционного управления ………………………………………………. 7

Настройка системы ………………………………………… 8

Подключение DVD-проигрывателя

(6-канальный вход) ……………………………………… 9

Подключение аудиокомпонентов ……………….. 10

Подключение видеокомпонентов ……………….. 11

Подключение видеокомпонентов (COMPONENT

VIDEO) (только для KRF-V6100D) ……………… 12

Цифровые подключения …………………………….. 13

Подключение акустических систем ……………. 14

Подключение к гнездам ……………………………… 15

Подключение антенн ………………………………….. 15

Подготовка к работе

в режиме объемного звучания …………………………. 16

Настройка акустических систем …………………. 16

Обычное воспроизведение ………………………………. 19

Подготовка к воспроизведению ………………….. 19

Прослушивание источников звучания ………… 19

Регулировка звучания ………………………………… 20

Запись ……………………………………………………………… 21

Запись звука (аналоговые источники) ………… 21

Запись видеоизображения ………………………….. 21

Запись звука (цифровые источники) …………… 21

Прослушивание радиостанций …………………… 22

Настройка радиостанций ……………………………. 22

Использование системы радиоданных RDS ……. 22

Сохранение станций фиксированной

настройки вручную ……………………………………… 23

Включение станций

фиксированной настройки …………………………… 23

Последовательный выбор

сохраненных станций (P.CALL) ………………….. 24

Использование кнопки RDS DISP. ………………. 24

Автоматическое сохранение станций

фиксированной настройки

системы RDS (RDS AUTO MEMORY) …………. 25

Настройка по типу программы (PTY) ………….. 25

Эффекты объемного звучания ……………………….. 26

Режимы объемного звучания ……………………… 26

Воспроизведение в режимах

объемного звучания ……………………………………. 28

6-канальное воспроизведение DVD-дисков .. 29

Удобные функции ……………………………………….. 30

Управление DVD-проигрывателем

KENWOOD с пульта ДУ …………………………………… 32

Кнопки управления DVD-проигрывателем ….. 32

Возможные неисправности …………………………….. 33

Технические характеристики …………………………. 35

(3) Закройте крышку.

Эксплуатация пульта

Когда светится индикатор STANDBY, нажатие на кнопку REVEIVER на

пульте дистанционного управления приводит к включению ресивера.

Когда ресивер будет включен, нажмите нужную кнопку управления.

Расстояние действия (прибл.)

— Установите две батареи питания размера ААА (R03), соблюдая по-

лярность установки.

Фотоприемник

Система на

инфракрасном

излучении

— При последовательном нажатии на несколько кнопок делайте между

нажатиями паузы не менее 1 секунды.

Замечания:

1. Поставляемые в комплекте батареи питания могут быть использованы

только для проверки работоспособности. Срок работы данных батарей

может быть очень маленьким.

2. Если расстояние действия пульта дистанционного управления сокра-

щается, замените обе батареи питания новыми.

3. Если на фотоприемник попадает прямой солнечный свет или свет

флюоресцентной лампы, то пульт дистанционного управления может

работать неправильно. В этом случае измените положение ресивера,

чтобы обеспечить нормальную работоспособность пульта.

5

РУС

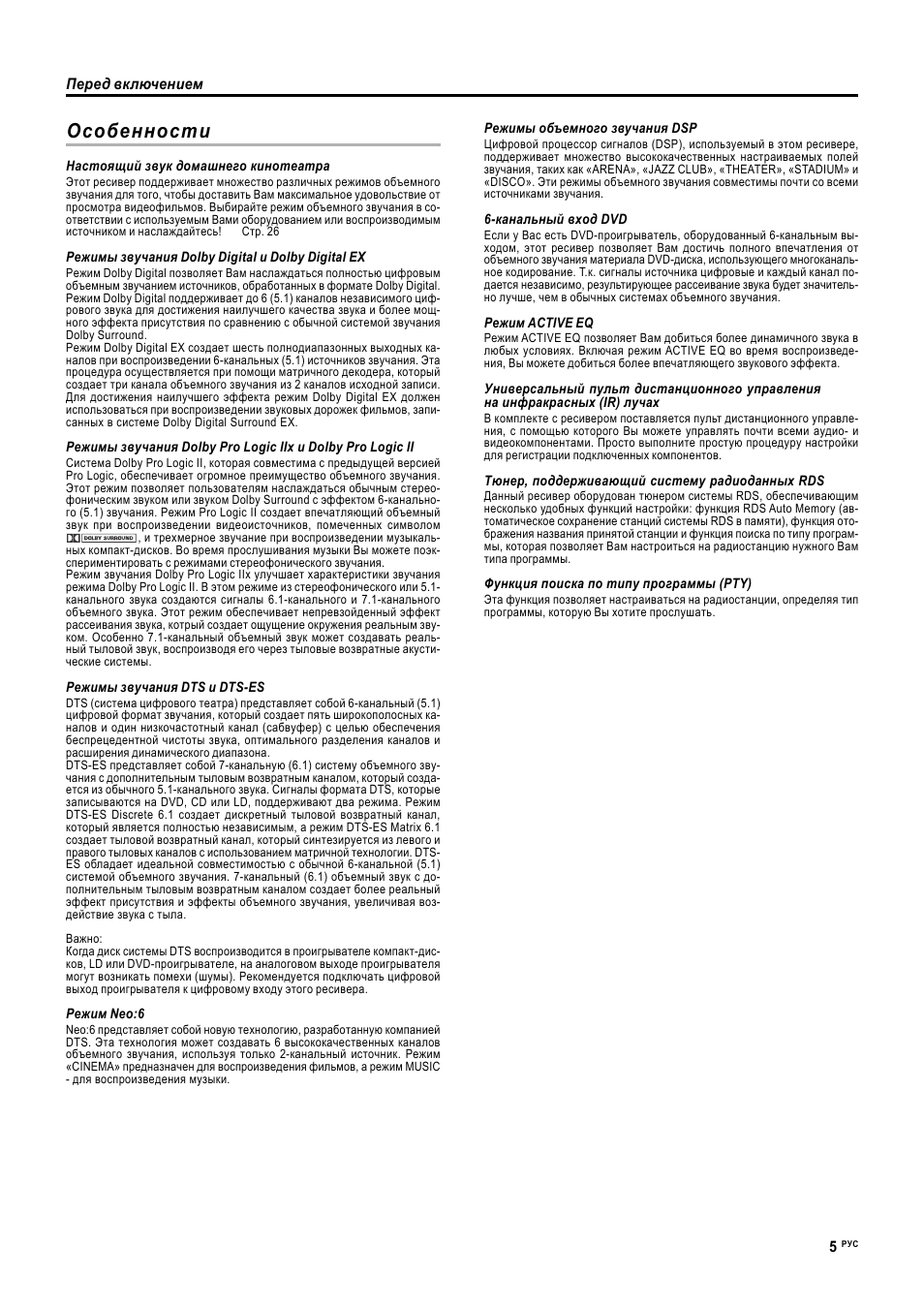

Особенности

Перед включением

Настоящий звук домашнего кинотеатра

Этот ресивер поддерживает множество различных режимов объемного

звучания для того, чтобы доставить Вам максимальное удовольствие от

просмотра видеофильмов. Выбирайте режим объемного звучания в со-

ответствии с используемым Вами оборудованием или воспроизводимым

источником и наслаждайтесь!

Стр. 26

Режимы звучания Dolby Digital è Dolby Digital EX

Режим Dolby Digital позволяет Вам наслаждаться полностью цифровым

объемным звучанием источников, обработанных в формате Dolby Digital.

Режим Dolby Digital поддерживает до 6 (5.1) каналов независимого циф-

рового звука для достижения наилучшего качества звука и более мощ-

ного эффекта присутствия по сравнению с обычной системой звучания

Dolby Surround.

Режим Dolby Digital EX создает шесть полнодиапазонных выходных ка-

налов при воспроизведении 6-канальных (5.1) источников звучания. Эта

процедура осуществляется при помощи матричного декодера, который

создает три канала объемного звучания из 2 каналов исходной записи.

Для достижения наилучшего эффекта режим Dolby Digital EX должен

использоваться при воспроизведении звуковых дорожек фильмов, запи-

санных в системе Dolby Digital Surround EX.

Режимы звучания Dolby Pro Logic IIx è Dolby Pro Logic II

Система Dolby Pro Logic II, которая совместима с предыдущей версией

Pro Logic, обеспечивает огромное преимущество объемного звучания.

Этот режим позволяет пользователям наслаждаться обычным стерео-

фоническим звуком или звуком Dolby Surround с эффектом 6-канально-

го (5.1) звучания. Режим Pro Logic II создает впечатляющий объемный

звук при воспроизведении видеоисточников, помеченных символом

, и трехмерное звучание при воспроизведении музыкаль-

ных компакт-дисков. Во время прослушивания музыки Вы можете поэк-

спериментировать с режимами стереофонического звучания.

Режим звучания Dolby Pro Logic IIx улучшает характеристики звучания

режима Dolby Pro Logic II. В этом режиме из стереофонического или 5.1-

канального звука создаются сигналы 6.1-канального и 7.1-канального

объемного звука. Этот режим обеспечивает непревзойденный эффект

рассеивания звука, котрый создает ощущение окружения реальным зву-

ком. Особенно 7.1-канальный объемный звук может создавать реаль-

ный тыловой звук, воспроизводя его через тыловые возвратные акусти-

ческие системы.

Режимы звучания DTS è DTS-ES

DTS (система цифрового театра) представляет собой 6-канальный (5.1)

цифровой формат звучания, который создает пять широкополосных ка-

налов и один низкочастотный канал (сабвуфер) с целью обеспечения

беспрецедентной чистоты звука, оптимального разделения каналов и

расширения динамического диапазона.

DTS-ES представляет собой 7-канальную (6.1) систему объемного зву-

чания с дополнительным тыловым возвратным каналом, который созда-

ется из обычного 5.1-канального звука. Сигналы формата DTS, которые

записываются на DVD, CD èëè LD, поддерживают два режима. Режим

DTS-ES Discrete 6.1 создает дискретный тыловой возвратный канал,

который является полностью независимым, а режим DTS-ES Matrix 6.1

создает тыловой возвратный канал, который синтезируется из левого и

правого тыловых каналов с использованием матричной технологии. DTS-

ES обладает идеальной совместимостью с обычной 6-канальной (5.1)

системой объемного звучания. 7-канальный (6.1) объемный звук с до-

полнительным тыловым возвратным каналом создает более реальный

эффект присутствия и эффекты объемного звучания, увеличивая воз-

действие звука с тыла.

Важно:

Когда диск системы DTS воспроизводится в проигрывателе компакт-дис-

ков, LD èëè DVD-проигрывателе, на аналоговом выходе проигрывателя

могут возникать помехи (шумы). Рекомендуется подключать цифровой

выход проигрывателя к цифровому входу этого ресивера.

Режим Neo:6

Neo:6 представляет собой новую технологию, разработанную компанией

DTS. Эта технология может создавать 6 высококачественных каналов

объемного звучания, используя только 2-канальный источник. Режим

«CINEMA» предназначен для воспроизведения фильмов, а режим MUSIC

— для воспроизведения музыки.

Режимы объемного звучания DSP

Цифровой процессор сигналов (DSP), используемый в этом ресивере,

поддерживает множество высококачественных настраиваемых полей

звучания, таких как «ARENA», «JAZZ CLUB», «THEATER», «STADIUM» è

«DISCO». Эти режимы объемного звучания совместимы почти со всеми

источниками звучания.

6-канальный вход DVD

Если у Вас есть DVD-проигрыватель, оборудованный 6-канальным вы-

ходом, этот ресивер позволяет Вам достичь полного впечатления от

объемного звучания материала DVD-диска, использующего многоканаль-

ное кодирование. Т.к. сигналы источника цифровые и каждый канал по-

дается независимо, результирующее рассеивание звука будет значитель-

но лучше, чем в обычных системах объемного звучания.

Режим ACTIVE EQ

Режим ACTIVE EQ позволяет Вам добиться более динамичного звука в

любых условиях. Включая режим ACTIVE EQ во время воспроизведе-

ния, Вы можете добиться более впечатляющего звукового эффекта.

Универсальный пульт дистанционного управления

на инфракрасных (IR) лучах

В комплекте с ресивером поставляется пульт дистанционного управле-

ния, с помощью которого Вы можете управлять почти всеми аудио- и

видеокомпонентами. Просто выполните простую процедуру настройки

для регистрации подключенных компонентов.

Тюнер, поддерживающий систему радиоданных RDS

Данный ресивер оборудован тюнером системы RDS, обеспечивающим

несколько удобных функций настройки: функция RDS Auto Memory (ав-

томатическое сохранение станций системы RDS в памяти), функция ото-

бражения названия принятой станции и функция поиска по типу програм-

мы, которая позволяет Вам настроиться на радиостанцию нужного Вам

типа программы.

Функция поиска по типу программы (PTY)

Эта функция позволяет настраиваться на радиостанции, определяя тип

программы, которую Вы хотите прослушать.

6

ÐÓÑ

ON

OFF

POWER

PHONES

SPEAKERS ON/OFF

ON/STANDBY

STANDBY

ACTIVE EQ

ACTIVE EQ

DTS DOLBY DIGITAL

INPUT MODE

BAND

AUTO/MONO

MEMORY

SETUP

MUTE

DOWN

UP

MULTI CONTROL

INPUT SELECTOR

VOLUME CONTROL

SOUND

DIMMER

LISTEN MODE

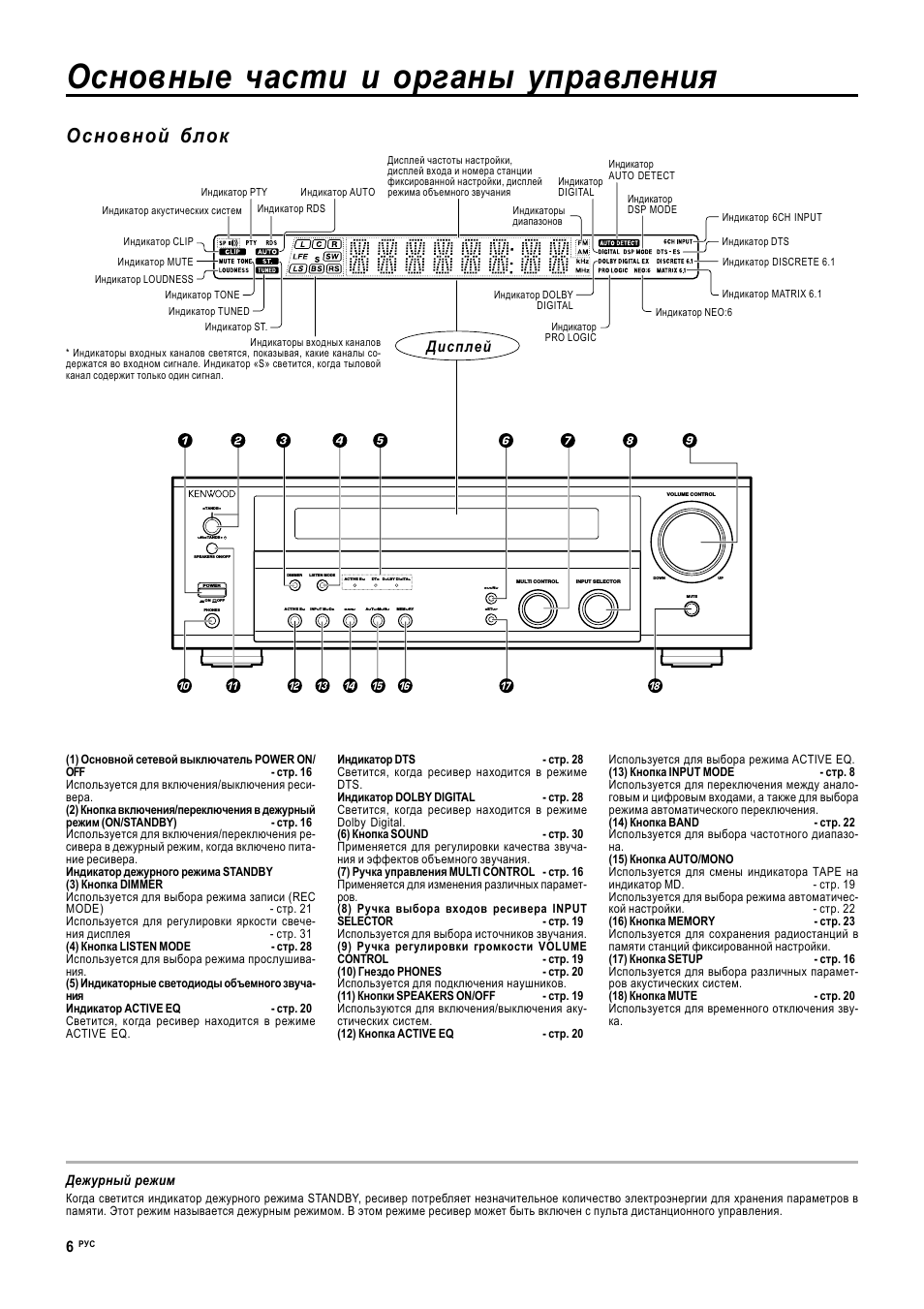

Основные части и органы управления

Основной блок

Дисплей

Индикатор акустических систем

Индикатор PTY

Индикатор RDS

Индикатор AUTO

Дисплей частоты настройки,

дисплей входа и номера станции

фиксированной настройки, дисплей

режима объемного звучания

Индикаторы

диапазонов

Индикатор

DIGITAL

Индикатор

AUTO DETECT

Индикатор

DSP MODE

Индикатор 6CH INPUT

Индикатор DTS

Индикатор DISCRETE 6.1

Индикатор MATRIX 6.1

Индикатор NEO:6

Индикатор DOLBY

DIGITAL

Индикатор

PRO LOGIC

Индикатор CLIP

Индикатор MUTE

Индикатор LOUDNESS

Индикатор TONE

Индикатор TUNED

Индикатор ST.

Индикаторы входных каналов

* Индикаторы входных каналов светятся, показывая, какие каналы со-

держатся во входном сигнале. Индикатор «S» светится, когда тыловой

канал содержит только один сигнал.

(1) Основной сетевой выключатель POWER ON/

OFF

— стр. 16

Используется для включения/выключения реси-

вера.

(2) Кнопка включения/переключения в дежурный

режим (ON/STANDBY)

— стр. 16

Используется для включения/переключения ре-

сивера в дежурный режим, когда включено пита-

ние ресивера.

Индикатор дежурного режима STANDBY

(3) Кнопка DIMMER

Используется для выбора режима записи (REC

MODE)

— стр. 21

Используется для регулировки яркости свече-

ния дисплея

— стр. 31

(4) Кнопка LISTEN MODE

— стр. 28

Используется для выбора режима прослушива-

ния.

(5) Индикаторные светодиоды объемного звуча-

ния

Индикатор ACTIVE EQ

— стр. 20

Светится, когда ресивер находится в режиме

ACTIVE EQ.

Индикатор DTS

— стр. 28

Светится, когда ресивер находится в режиме

DTS.

Индикатор DOLBY DIGITAL

— стр. 28

Светится, когда ресивер находится в режиме

Dolby Digital.

(6) Кнопка SOUND

— стр. 30

Применяется для регулировки качества звуча-

ния и эффектов объемного звучания.

(7) Ручка управления MULTI CONTROL — стр. 16

Применяется для изменения различных парамет-

ров.

(8) Ручка выбора входов ресивера INPUT

SELECTOR

— стр. 19

Используется для выбора источников звучания.

(9) Ручка регулировки громкости VOLUME

CONTROL

— стр. 19

(10) Гнездо PHONES

— стр. 20

Используется для подключения наушников.

(11) Кнопки SPEAKERS ON/OFF

— стр. 19

Используются для включения/выключения аку-

стических систем.

(12) Кнопка ACTIVE EQ

— стр. 20

Используется для выбора режима ACTIVE EQ.

(13) Кнопка INPUT MODE

— стр. 8

Используется для переключения между анало-

говым и цифровым входами, а также для выбора

режима автоматического переключения.

(14) Кнопка BAND

— стр. 22

Используется для выбора частотного диапазо-

на.

(15) Кнопка AUTO/MONO

Используется для смены индикатора ТАРЕ на

индикатор MD.

— стр. 19

Используется для выбора режима автоматичес-

кой настройки.

— стр. 22

(16) Кнопка MEMORY

— стр. 23

Используется для сохранения радиостанций в

памяти станций фиксированной настройки.

(17) Кнопка SETUP

— стр. 16

Используется для выбора различных парамет-

ров акустических систем.

(18) Кнопка MUTE

— стр. 20

Используется для временного отключения зву-

ка.

Дежурный режим

Когда светится индикатор дежурного режима STANDBY, ресивер потребляет незначительное количество электроэнергии для хранения параметров в

памяти. Этот режим называется дежурным режимом. В этом режиме ресивер может быть включен с пульта дистанционного управления.

7

РУС

Основные части и органы управления

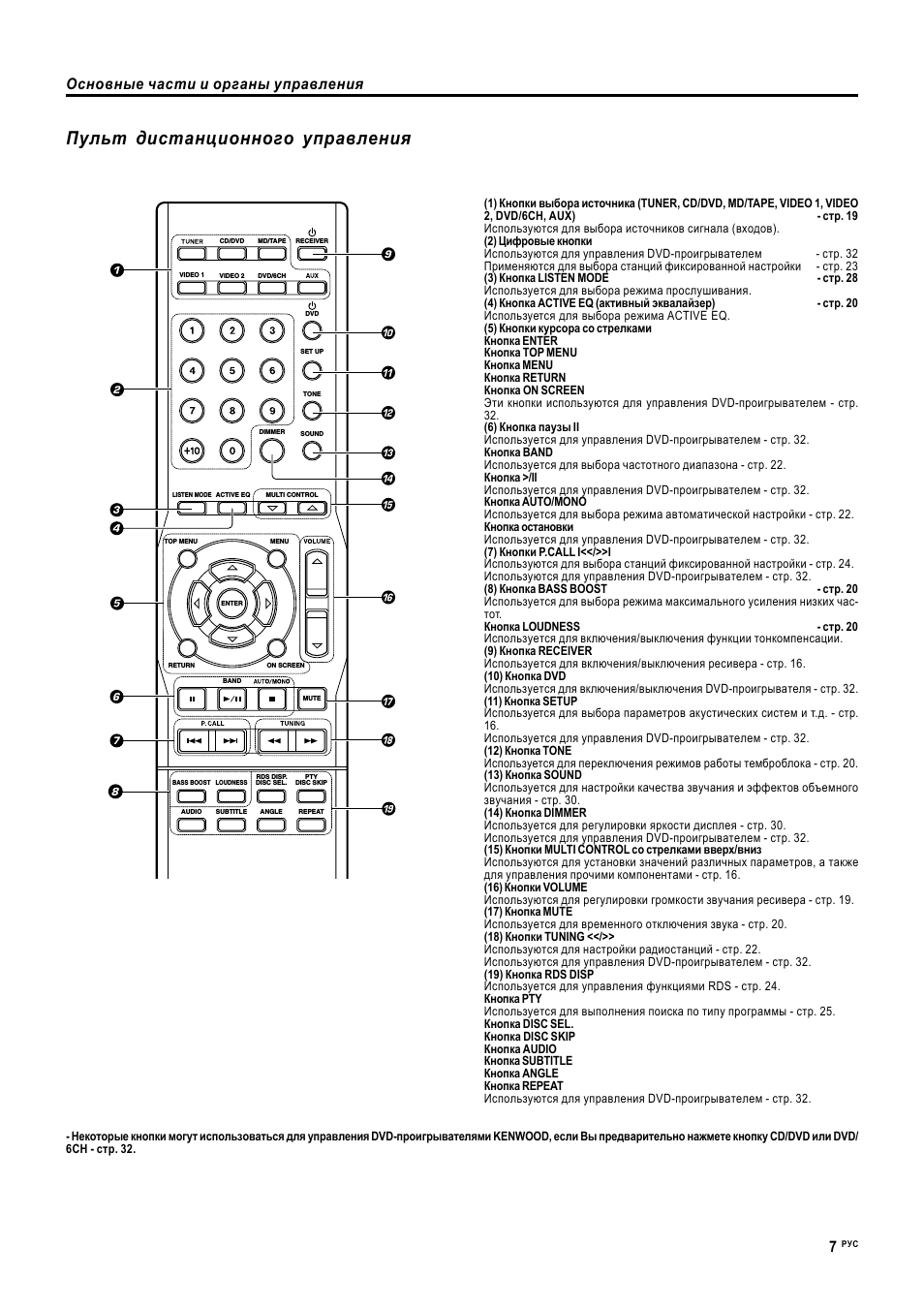

Пульт дистанционного управления

CD/DVD

MD/TAPE

RECEIVER

DVD/6CH

VIDEO 2

VIDEO 1

DVD

SET UP

TONE

SOUND

DIMMER

MULTI CONTROL

ACTIVE EQ

LISTEN MODE

TOP MENU

RETURN

ON SCREEN

MENU

ENTER

BAND

MUTE

BASS BOOST LOUDNESS

DISC SEL.

DISC SKIP

REPEAT

ANGLE

SUBTITLE

AUDIO

RDS DISP.

PTY

(1) Кнопки выбора источника (TUNER, CD/DVD, MD/TAPE, VIDEO 1, VIDEO

2, DVD/6CH, AUX)

— стр. 19

Используются для выбора источников сигнала (входов).

(2) Цифровые кнопки

Используются для управления DVD-проигрывателем

— стр. 32

Применяются для выбора станций фиксированной настройки

— стр. 23

(3) Кнопка LISTEN MODE

— стр. 28

Используется для выбора режима прослушивания.

(4) Кнопка ACTIVE EQ (активный эквалайзер)

— стр. 20

Используется для выбора режима ACTIVE EQ.

(5) Кнопки курсора со стрелками

Кнопка ENTER

Кнопка TOP MENU

Кнопка MENU

Кнопка RETURN

Кнопка ON SCREEN

Эти кнопки используются для управления DVD-проигрывателем — стр.

32.

(6) Кнопка паузы II

Используется для управления DVD-проигрывателем — стр. 32.

Кнопка BAND

Используется для выбора частотного диапазона — стр. 22.

Кнопка >/II

Используется для управления DVD-проигрывателем — стр. 32.

Кнопка AUTO/MONO

Используется для выбора режима автоматической настройки — стр. 22.

Кнопка остановки

Используется для управления DVD-проигрывателем — стр. 32.

(7) Кнопки P.CALL I<</>>I

Используются для выбора станций фиксированной настройки — стр. 24.

Используются для управления DVD-проигрывателем — стр. 32.

(8) Кнопка BASS BOOST

— стр. 20

Используется для выбора режима максимального усиления низких час-

тот.

Кнопка LOUDNESS

— стр. 20

Используется для включения/выключения функции тонкомпенсации.

(9) Кнопка RECEIVER

Используется для включения/выключения ресивера — стр. 16.

(10) Кнопка DVD

Используется для включения/выключения DVD-проигрывателя — стр. 32.

(11) Кнопка SETUP

Используется для выбора параметров акустических систем и т.д. — стр.

16.

Используется для управления DVD-проигрывателем — стр. 32.

(12) Кнопка TONE

Используется для переключения режимов работы темброблока — стр. 20.

(13) Кнопка SOUND

Используется для настройки качества звучания и эффектов объемного

звучания — стр. 30.

(14) Кнопка DIMMER

Используется для регулировки яркости дисплея — стр. 30.

Используется для управления DVD-проигрывателем — стр. 32.

(15) Кнопки MULTI CONTROL со стрелками вверх/вниз

Используются для установки значений различных параметров, а также

для управления прочими компонентами — стр. 16.

(16) Кнопки VOLUME

Используются для регулировки громкости звучания ресивера — стр. 19.

(17) Кнопка MUTE

Используется для временного отключения звука — стр. 20.

(18) Кнопки TUNING <</>>

Используются для настройки радиостанций — стр. 22.

Используются для управления DVD-проигрывателем — стр. 32.

(19) Кнопка RDS DISP

Используется для управления функциями RDS — стр. 24.

Кнопка PTY

Используется для выполнения поиска по типу программы — стр. 25.

Кнопка DISC SEL.

Кнопка DISC SKIP

Кнопка AUDIO

Кнопка SUBTITLE

Кнопка ANGLE

Кнопка REPEAT

Используются для управления DVD-проигрывателем — стр. 32.

— Некоторые кнопки могут использоваться для управления DVD-проигрывателями KENWOOD, если Вы предварительно нажмете кнопку CD/DVD èëè DVD/

6CH — стр. 32.

8

РУС

Настройка системы

Выполняйте подключение, как показано на следующих стра-

ницах.

При подключении компонентов системы внимательно про-

читайте инструкции по эксплуатации подключаемых компо-

нентов.

Не подключайте сетевой шнур до тех пор, пока не будут за-

кончены все остальные подключения.

Замечания

1. Все кабели должны быть надежно подключены. Ненадежное подклю-

чение может привести к возникновению помех.

2. Прежде, чем отсоединить или вставить штекер соединительного шну-

ра, обязательно отключите сетевой шнур от сети. Если Вы не будете

соблюдать приведенную меру безопасности, это может привести к по-

вреждению ресивера.

3. Никогда не подключайте сетевой шнур компонентов, входная мощ-

ность которых превышает значение, приведенное возле сетевой розетки

на задней панели.

Аналоговые подключения
Аудиоподключения выполняются с помощью кабеля, оборудованного

штекерами типа RCA. Эти кабели передают стереофонический аудиосиг-

нал в «аналоговой» форме. Это означает, что аудиосигнал соответству-

ет реальному двухканальному звуку. Эти кабели обычно снабжаются

двумя штекерами с каждой стороны кабеля: один красный — для правого

канала и один белый — для левого канала. Обычно эти кабели упаковы-

ваются вместе с источником сигнала, а также могут быть приобретены у

местного продавца электронной техники.

Сбой микрокомпьютера

Если работа ресивера невозможна или на дисплее отображаются

странные индикаторы, хотя все подключения выполнены правильно,

следует выполнить сброс микрокомпьютера, как описано в разделе

«Возможные неисправности»

— стр. 33.

ПРЕДОСТЕРЕЖЕНИЕ

Устанавливайте оборудование так, чтобы сетевая розетка была лег-

кодоступна, и в экстренных случаях немедленно отключайте сете-

вой шнур от сетевой розетки.

Когда сетевой выключатель выключен, питание ресивера не отклю-

чается полностью, если сетевой шнур подключен к сети.

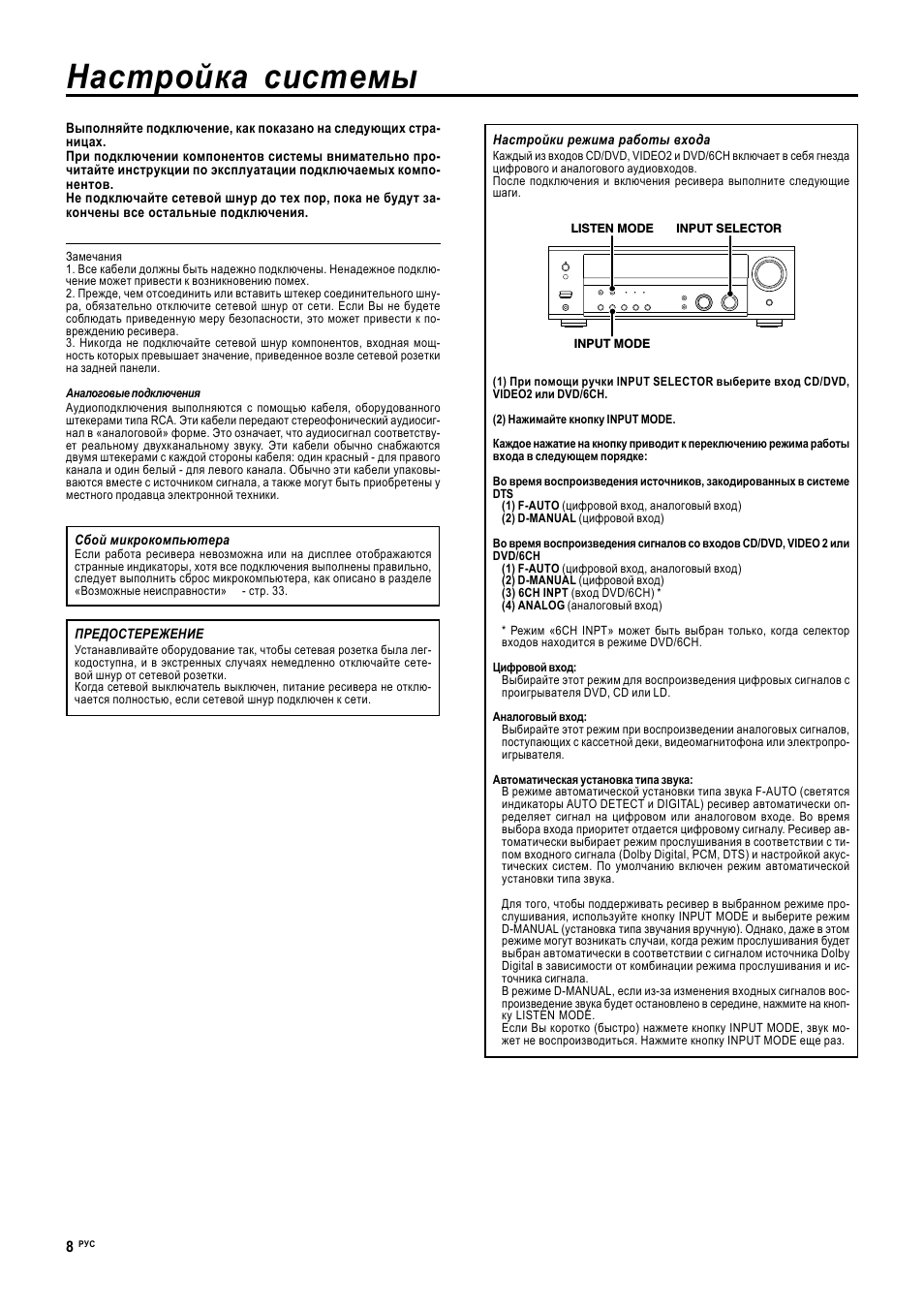

Настройки режима работы входа

Каждый из входов CD/DVD, VIDEO2 è DVD/6CH включает в себя гнезда

цифрового и аналогового аудиовходов.

После подключения и включения ресивера выполните следующие

шаги.

LISTEN MODE

INPUT SELECTOR

INPUT MODE

(1) При помощи ручки INPUT SELECTOR выберите вход CD/DVD,

VIDEO2 èëè DVD/6CH.

(2) Нажимайте кнопку INPUT MODE.

Каждое нажатие на кнопку приводит к переключению режима работы

входа в следующем порядке:

Во время воспроизведения источников, закодированных в системе

DTS

(1) F-AUTO (цифровой вход, аналоговый вход)

(2) D-MANUAL (цифровой вход)

Во время воспроизведения сигналов со входов CD/DVD, VIDEO 2 èëè

DVD/6CH

(1) F-AUTO (цифровой вход, аналоговый вход)

(2) D-MANUAL (цифровой вход)

(3) 6CH INPT (вход DVD/6CH) *

(4) ANALOG (аналоговый вход)

* Режим «6CH INPT» может быть выбран только, когда селектор

входов находится в режиме DVD/6CH.

Цифровой вход:

Выбирайте этот режим для воспроизведения цифровых сигналов с

проигрывателя DVD, CD èëè LD.

Аналоговый вход:

Выбирайте этот режим при воспроизведении аналоговых сигналов,

поступающих с кассетной деки, видеомагнитофона или электропро-

игрывателя.

Автоматическая установка типа звука:

В режиме автоматической установки типа звука F-AUTO (светятся

индикаторы AUTO DETECT è DIGITAL) ресивер автоматически оп-

ределяет сигнал на цифровом или аналоговом входе. Во время

выбора входа приоритет отдается цифровому сигналу. Ресивер ав-

томатически выбирает режим прослушивания в соответствии с ти-

пом входного сигнала (Dolby Digital, PCM, DTS) и настройкой акус-

тических систем. По умолчанию включен режим автоматической

установки типа звука.

Для того, чтобы поддерживать ресивер в выбранном режиме про-

слушивания, используйте кнопку INPUT MODE и выберите режим

D-MANUAL (установка типа звучания вручную). Однако, даже в этом

режиме могут возникать случаи, когда режим прослушивания будет

выбран автоматически в соответствии с сигналом источника Dolby

Digital в зависимости от комбинации режима прослушивания и ис-

точника сигнала.

В режиме D-MANUAL, если из-за изменения входных сигналов вос-

произведение звука будет остановлено в середине, нажмите на кноп-

ку LISTEN MODE.

Если Вы коротко (быстро) нажмете кнопку INPUT MODE, звук мо-

жет не воспроизводиться. Нажмите кнопку INPUT MODE еще раз.

9

РУС

Настройка системы

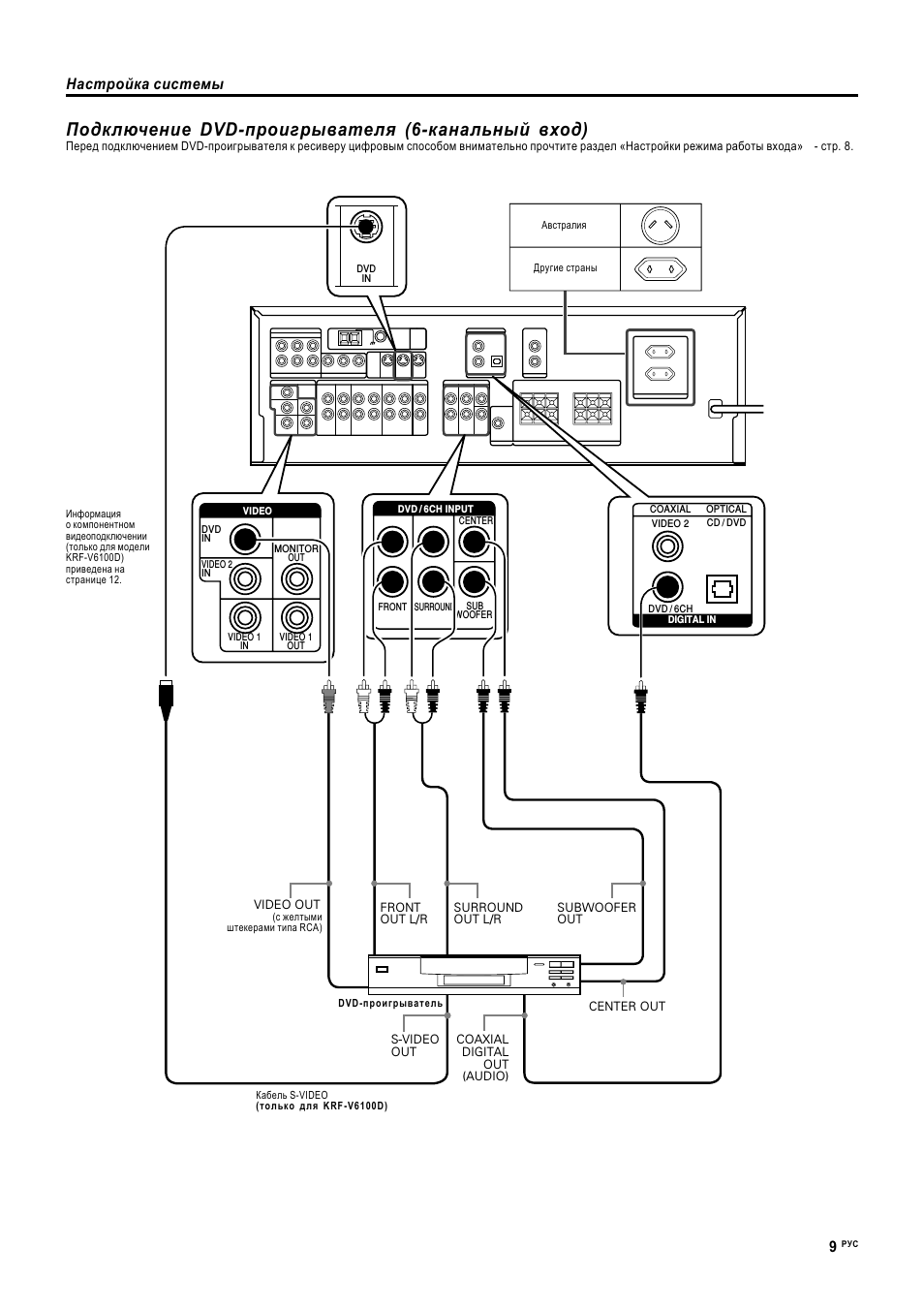

Подключение DVD-проигрывателя (6-канальный вход)

Перед подключением DVD-проигрывателя к ресиверу цифровым способом внимательно прочтите раздел «Настройки режима работы входа» — стр. 8.

CENTER

SUB

WOOFER

SURROUND

FRONT

VIDEO 1

OUT

VIDEO 1

IN

VIDEO 2
IN

DVD
IN

MONITOR

OUT

VIDEO 2

DVD / 6CH

CD / DVD

COAXIAL

OPTICAL

DVD / 6CH INPUT

VIDEO

DIGITAL IN

DVD

IN

SURROUND
OUT L/R

VIDEO OUT

SUBWOOFER
OUT

CENTER OUT

FRONT
OUT L/R

COAXIAL

DIGITAL

OUT

(AUDIO)

S-VIDEO
OUT

Информация

о компонентном

видеоподключении

(только для модели

KRF-V6100D)

приведена на

странице 12.

Австралия

Другие страны

(с желтыми

штекерами типа RCA)

DVD-проигрыватель

Кабель S-VIDEO

(только для KRF-V6100D)

10

РУС

Настройка системы

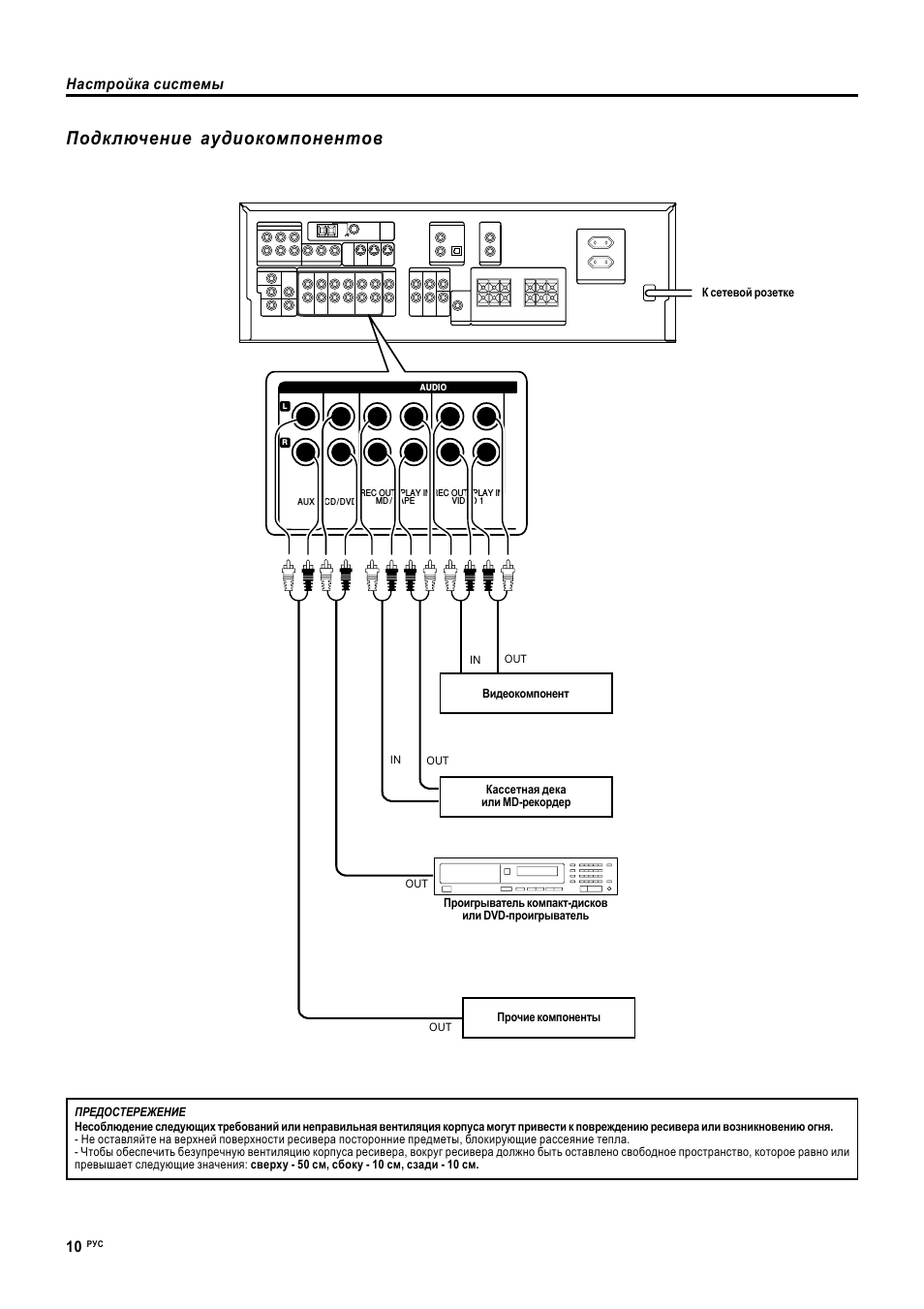

Подключение аудиокомпонентов

IN

OUT

IN

OUT

OUT

OUT

EUROPE

AUX

CD/DVD

REC OUT PLAY IN

VIDEO 1

REC OUT PLAY IN

MD / TAPE

L

R

AUDIO

К сетевой розетке

Видеокомпонент

Кассетная дека

или MD-рекордер

Проигрыватель компакт-дисков

или DVD-проигрыватель

Прочие компоненты

ПРЕДОСТЕРЕЖЕНИЕ
Несоблюдение следующих требований или неправильная вентиляция корпуса могут привести к повреждению ресивера или возникновению огня.

— Не оставляйте на верхней поверхности ресивера посторонние предметы, блокирующие рассеяние тепла.

— Чтобы обеспечить безупречную вентиляцию корпуса ресивера, вокруг ресивера должно быть оставлено свободное пространство, которое равно или

превышает следующие значения: сверху — 50 см, сбоку — 10 см, сзади — 10 см.

Нажмите на кнопку для помощи
