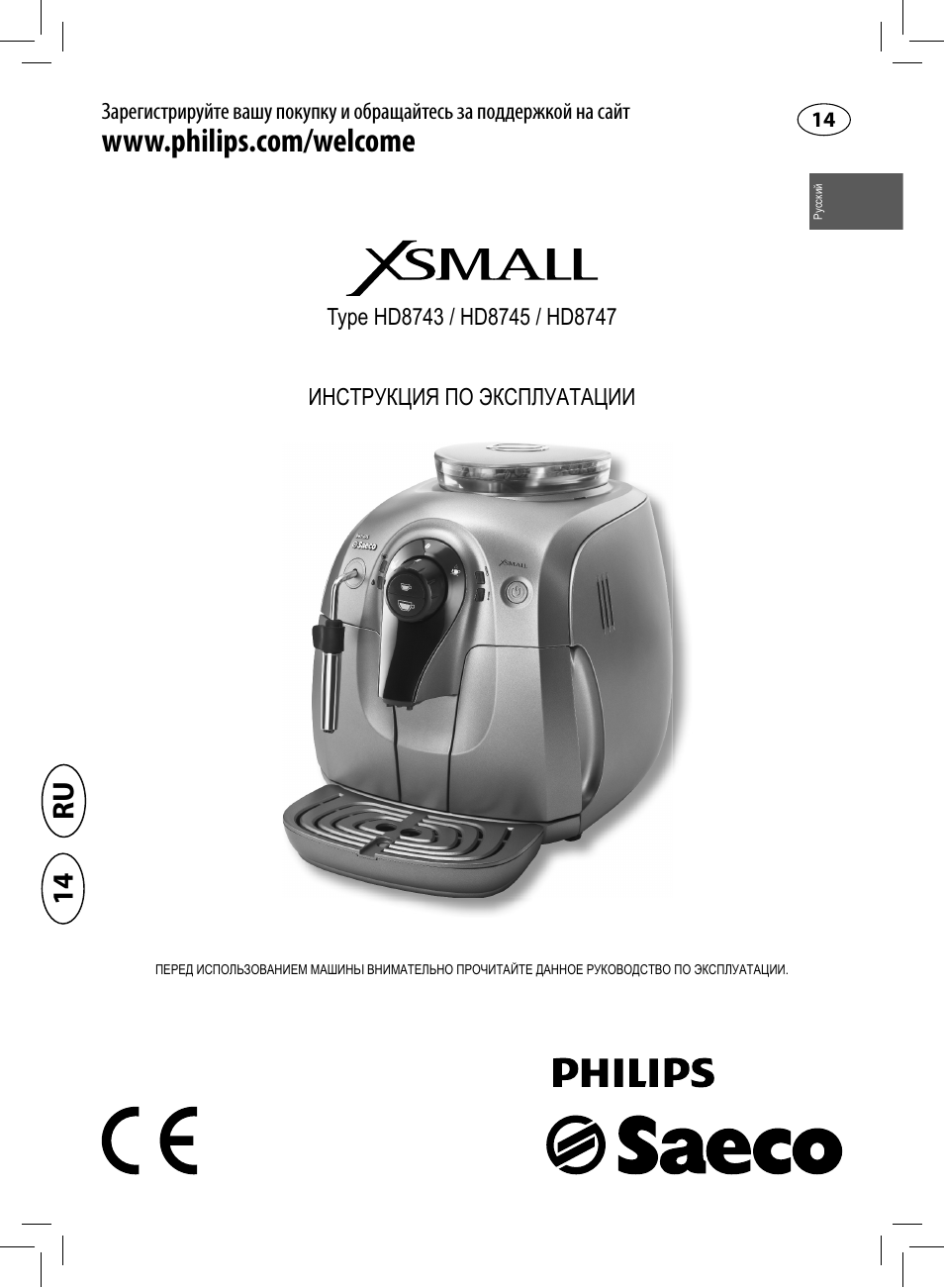

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ПЕРЕД ИСПОЛЬЗОВАНИЕМ МАШИНЫ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.

Зарегистрируйте вашу покупку и обращайтесь за поддержкой на сайт

www.philips.com/welcome

Русский

Type HD8743 / HD8745 / HD8747

RU

14

14

2

РУССКИЙ

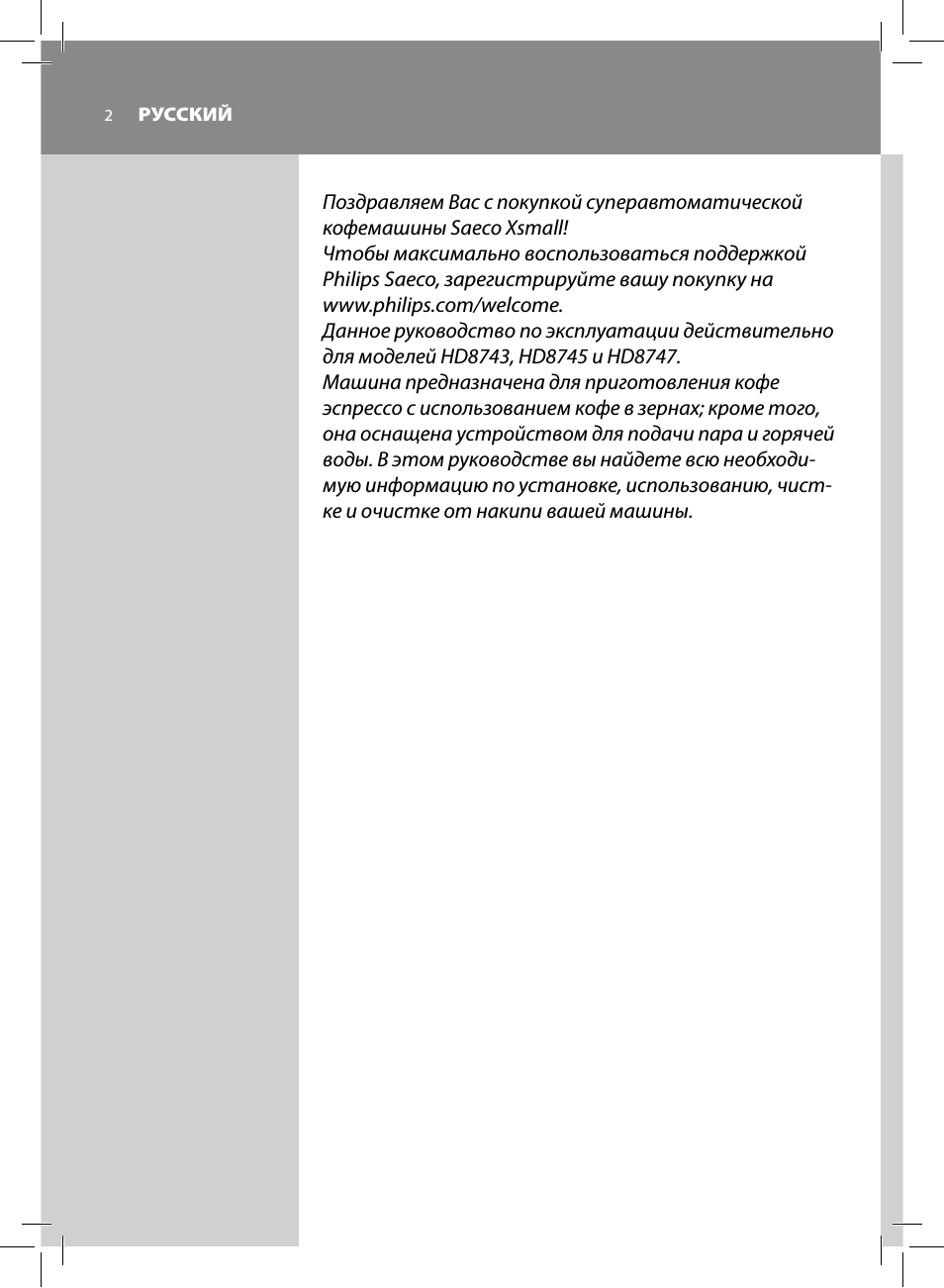

Поздравляем Вас с покупкой суперавтоматической
кофемашины Saeco Xsmall!
Чтобы максимально воспользоваться поддержкой
Philips Saeco, зарегистрируйте вашу покупку на
www.philips.com/welcome.
Данное руководство по эксплуатации действительно
для моделей HD8743, HD8745 и HD8747.
Машина предназначена для приготовления кофе
эспрессо с использованием кофе в зернах; кроме того,
она оснащена устройством для подачи пара и горячей
воды. В этом руководстве вы найдете всю необходи-
мую информацию по установке, использованию, чист-
ке и очистке от накипи вашей машины.

РУССКИЙ

3

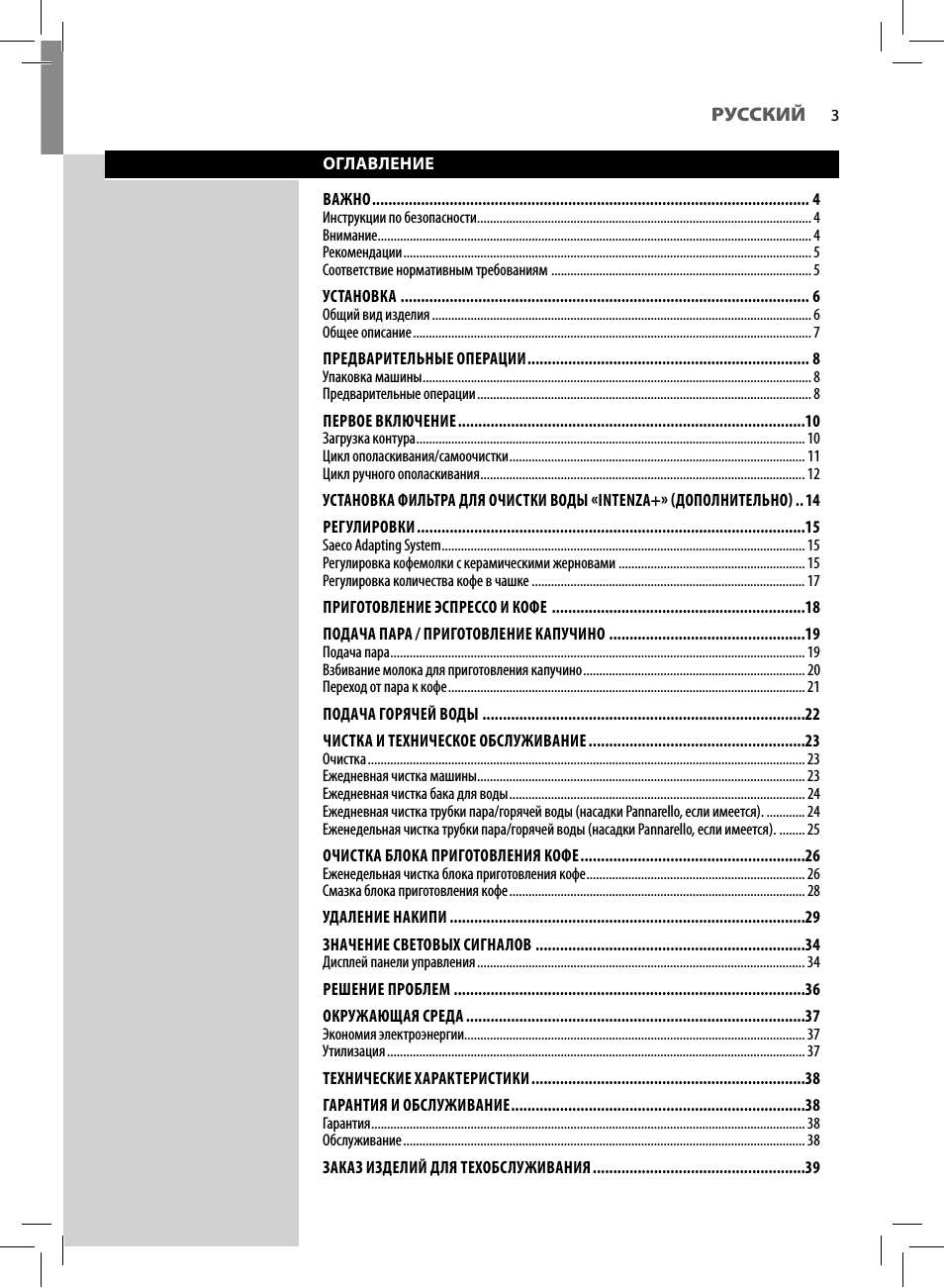

ОГЛАВЛЕНИЕ

ВАЖНО …………………………………………………………………………………………….. 4

Инструкции по безопасности ………………………………………………………………………………………….. 4
Внимание……………………………………………………………………………………………………………………… 4
Рекомендации ………………………………………………………………………………………………………………. 5
Соответствие нормативным требованиям ……………………………………………………………………… 5

УСТАНОВКА ………………………………………………………………………………………. 6

Общий вид изделия ………………………………………………………………………………………………………. 6
Общее описание ……………………………………………………………………………………………………………. 7

ПРЕДВАРИТЕЛЬНЫЕ ОПЕРАЦИИ …………………………………………………………… 8

Упаковка машины …………………………………………………………………………………………………………. 8
Предварительные операции ………………………………………………………………………………………….. 8

ПЕРВОЕ ВКЛЮЧЕНИЕ ………………………………………………………………………….10

Загрузка контура …………………………………………………………………………………………………………. 10
Цикл ополаскивания/самоочистки ……………………………………………………………………………….. 11
Цикл ручного ополаскивания ……………………………………………………………………………………….. 12

УСТАНОВКА ФИЛЬТРА ДЛЯ ОЧИСТКИ ВОДЫ «INTENZA+» (ДОПОЛНИТЕЛЬНО) .. 14

РЕГУЛИРОВКИ …………………………………………………………………………………..15

Saeco Adapting System ………………………………………………………………………………………………….. 15
Регулировка кофемолки с керамическими жерновами …………………………………………………. 15
Регулировка количества кофе в чашке …………………………………………………………………………. 17

ПРИГОТОВЛЕНИЕ ЭСПРЕССО И КОФЕ ……………………………………………………..18

ПОДАЧА ПАРА / ПРИГОТОВЛЕНИЕ КАПУЧИНО …………………………………………19

Подача пара ………………………………………………………………………………………………………………… 19
Взбивание молока для приготовления капучино …………………………………………………………… 20
Переход от пара к кофе ………………………………………………………………………………………………… 21

ПОДАЧА ГОРЯЧЕЙ ВОДЫ …………………………………………………………………….22

ЧИСТКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ……………………………………………..23

Очистка ………………………………………………………………………………………………………………………. 23
Ежедневная чистка машины ………………………………………………………………………………………… 23
Ежедневная чистка бака для воды ……………………………………………………………………………….. 24
Ежедневная чистка трубки пара/горячей воды (насадки Pannarello, если имеется). ………… 24
Еженедельная чистка трубки пара/горячей воды (насадки Pannarello, если имеется). …….. 25

ОЧИСТКА БЛОКА ПРИГОТОВЛЕНИЯ КОФЕ ……………………………………………….26

Еженедельная чистка блока приготовления кофе ………………………………………………………….. 26
Смазка блока приготовления кофе ……………………………………………………………………………….. 28

УДАЛЕНИЕ НАКИПИ ……………………………………………………………………………29

ЗНАЧЕНИЕ СВЕТОВЫХ СИГНАЛОВ …………………………………………………………34

Дисплей панели управления ………………………………………………………………………………………… 34

РЕШЕНИЕ ПРОБЛЕМ …………………………………………………………………………..36

ОКРУЖАЮЩАЯ СРЕДА ………………………………………………………………………..37

Экономия электроэнергии……………………………………………………………………………………………. 37
Утилизация …………………………………………………………………………………………………………………. 37

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ………………………………………………………….38

ГАРАНТИЯ И ОБСЛУЖИВАНИЕ ………………………………………………………………38

Гарантия ……………………………………………………………………………………………………………………… 38
Обслуживание …………………………………………………………………………………………………………….. 38

ЗАКАЗ ИЗДЕЛИЙ ДЛЯ ТЕХОБСЛУЖИВАНИЯ …………………………………………….39

4

РУССКИЙ

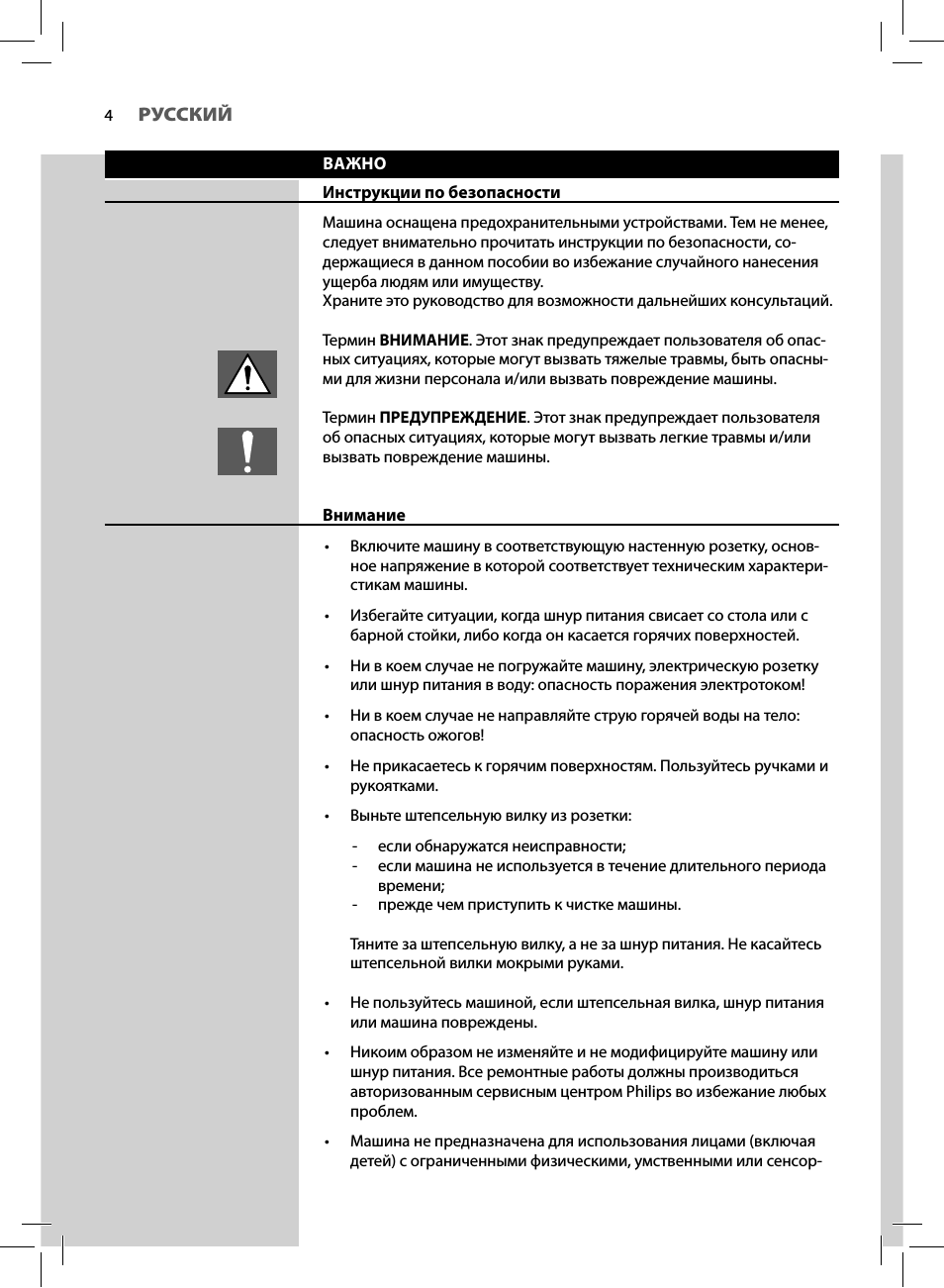

ВАЖНО

Инструкции по безопасности

Машина оснащена предохранительными устройствами. Тем не менее,
следует внимательно прочитать инструкции по безопасности, со-
держащиеся в данном пособии во избежание случайного нанесения
ущерба людям или имуществу.
Храните это руководство для возможности дальнейших консультаций.

Термин ВНИМАНИЕ. Этот знак предупреждает пользователя об опас-
ных ситуациях, которые могут вызвать тяжелые травмы, быть опасны-
ми для жизни персонала и/или вызвать повреждение машины.

Термин ПРЕДУПРЕЖДЕНИЕ. Этот знак предупреждает пользователя
об опасных ситуациях, которые могут вызвать легкие травмы и/или
вызвать повреждение машины.

Внимание

•

Включите машину в соответствующую настенную розетку, основ-
ное напряжение в которой соответствует техническим характери-
стикам машины.

•

Избегайте ситуации, когда шнур питания свисает со стола или с
барной стойки, либо когда он касается горячих поверхностей.

•

Ни в коем случае не погружайте машину, электрическую розетку
или шнур питания в воду: опасность поражения электротоком!

•

Ни в коем случае не направляйте струю горячей воды на тело:
опасность ожогов!

•

Не прикасаетесь к горячим поверхностям. Пользуйтесь ручками и
рукоятками.

•

Выньте штепсельную вилку из розетки:

—

если обнаружатся неисправности;

—

если машина не используется в течение длительного периода
времени;

—

прежде чем приступить к чистке машины.

Тяните за штепсельную вилку, а не за шнур питания. Не касайтесь
штепсельной вилки мокрыми руками.

•

Не пользуйтесь машиной, если штепсельная вилка, шнур питания
или машина повреждены.

•

Никоим образом не изменяйте и не модифицируйте машину или
шнур питания. Все ремонтные работы должны производиться
авторизованным сервисным центром Philips во избежание любых
проблем.

•

Машина не предназначена для использования лицами (включая
детей) с ограниченными физическими, умственными или сенсор-

РУССКИЙ

5

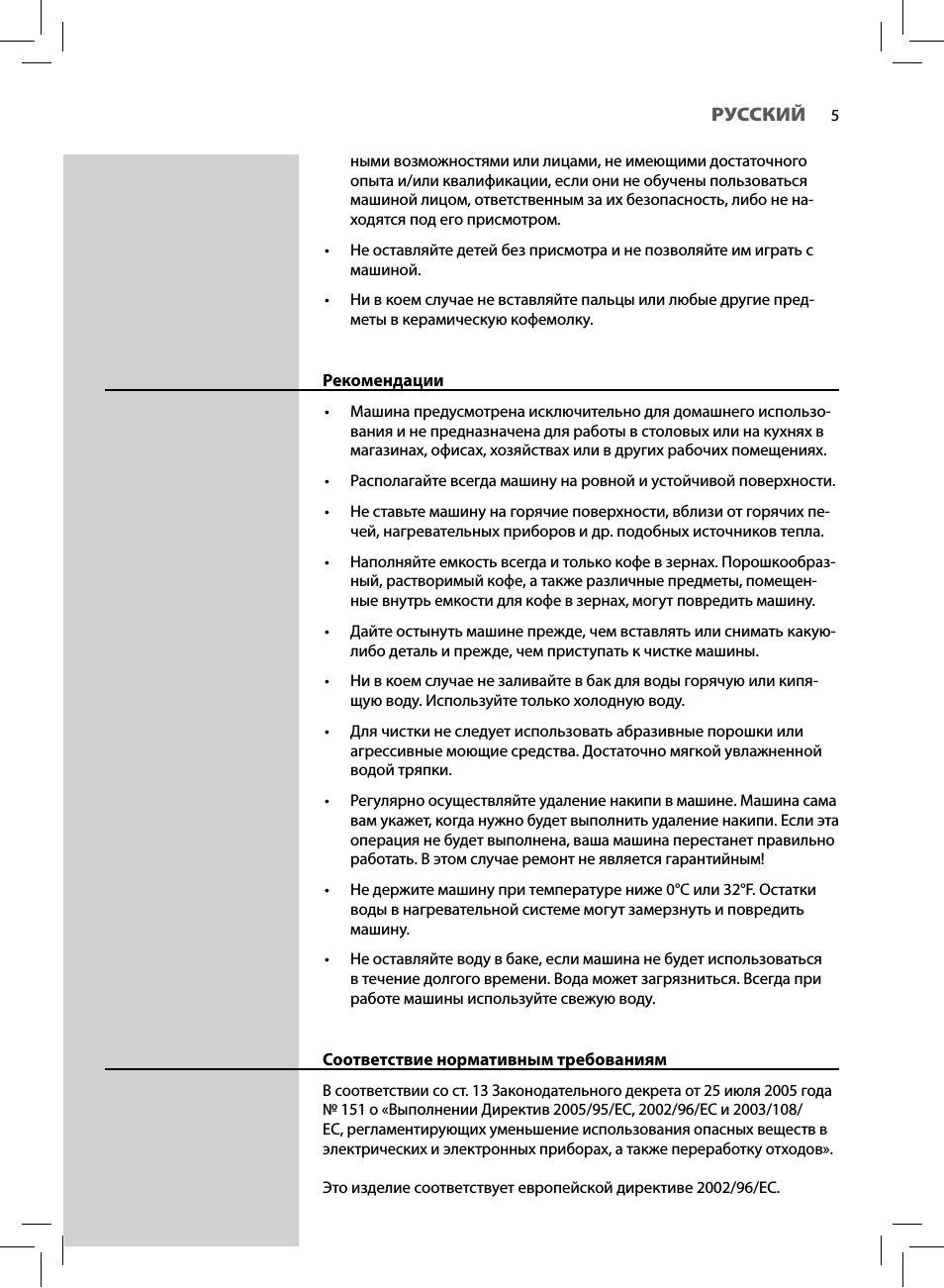

ными возможностями или лицами, не имеющими достаточного
опыта и/или квалификации, если они не обучены пользоваться
машиной лицом, ответственным за их безопасность, либо не на-
ходятся под его присмотром.

•

Не оставляйте детей без присмотра и не позволяйте им играть с
машиной.

•

Ни в коем случае не вставляйте пальцы или любые другие пред-
меты в керамическую кофемолку.

Рекомендации

•

Машина предусмотрена исключительно для домашнего использо-
вания и не предназначена для работы в столовых или на кухнях в
магазинах, офисах, хозяйствах или в других рабочих помещениях.

•

Располагайте всегда машину на ровной и устойчивой поверхности.

•

Не ставьте машину на горячие поверхности, вблизи от горячих пе-
чей, нагревательных приборов и др. подобных источников тепла.

•

Наполняйте емкость всегда и только кофе в зернах. Порошкообраз-
ный, растворимый кофе, а также различные предметы, помещен-
ные внутрь емкости для кофе в зернах, могут повредить машину.

•

Дайте остынуть машине прежде, чем вставлять или снимать какую-
либо деталь и прежде, чем приступать к чистке машины.

•

Ни в коем случае не заливайте в бак для воды горячую или кипя-
щую воду. Используйте только холодную воду.

•

Для чистки не следует использовать абразивные порошки или
агрессивные моющие средства. Достаточно мягкой увлажненной
водой тряпки.

•

Регулярно осуществляйте удаление накипи в машине. Машина сама
вам укажет, когда нужно будет выполнить удаление накипи. Если эта
операция не будет выполнена, ваша машина перестанет правильно
работать. В этом случае ремонт не является гарантийным!

•

Не держите машину при температуре ниже 0°C или 32°F. Остатки
воды в нагревательной системе могут замерзнуть и повредить
машину.

•

Не оставляйте воду в баке, если машина не будет использоваться
в течение долгого времени. Вода может загрязниться. Всегда при
работе машины используйте свежую воду.

Соответствие нормативным требованиям

В соответствии со ст. 13 Законодательного декрета от 25 июля 2005 года
№ 151 о «Выполнении Директив 2005/95/ЕС, 2002/96/ЕС и 2003/108/
ЕС, регламентирующих уменьшение использования опасных веществ в
электрических и электронных приборах, а также переработку отходов».

Это изделие соответствует европейской директиве 2002/96/ЕС.

6

УСТАНОВКА

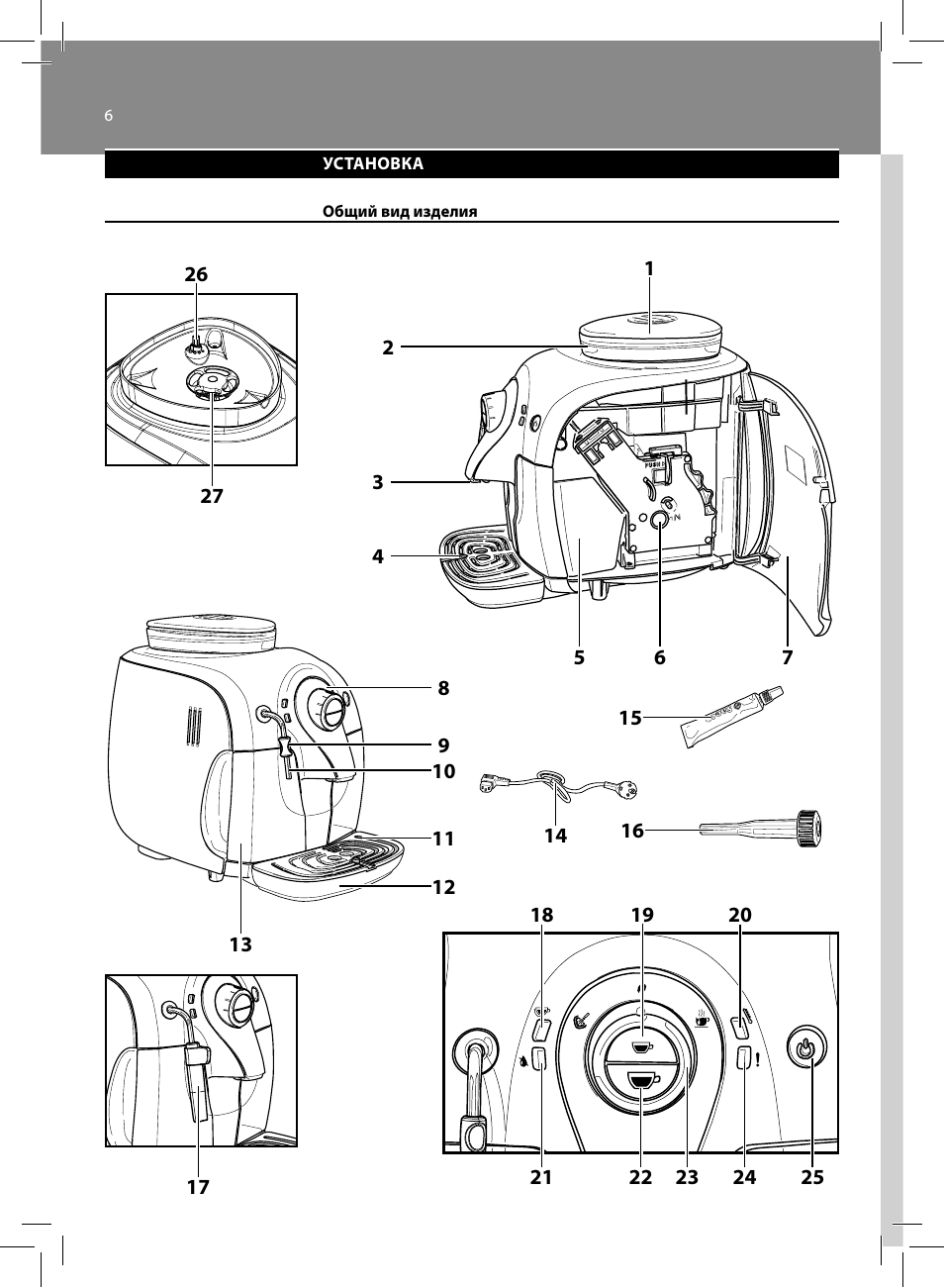

Общий вид изделия

1

26

21

18

19

20

22

23

24

25

13

17

14

5

27

6

7

2

3

4

16

15

8

9

10

11

12

РУССКИЙ

7

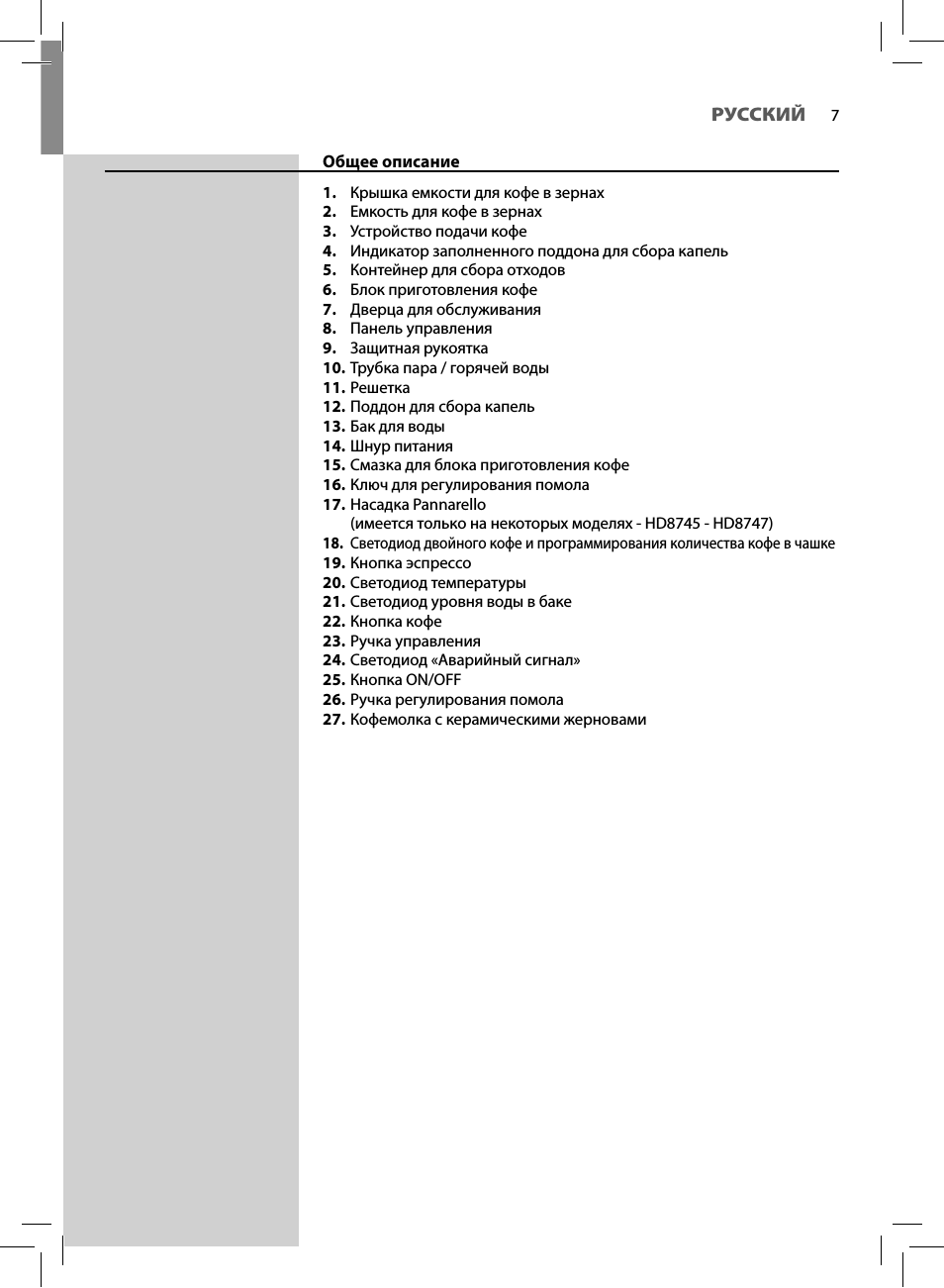

Общее описание

1. Крышка емкости для кофе в зернах
2. Емкость для кофе в зернах
3. Устройство подачи кофе
4. Индикатор заполненного поддона для сбора капель
5. Контейнер для сбора отходов
6. Блок приготовления кофе
7. Дверца для обслуживания
8. Панель

управления

9. Защитная

рукоятка

10. Трубка пара / горячей воды
11. Решетка
12. Поддон для сбора капель
13. Бак для воды
14. Шнур питания
15. Смазка для блока приготовления кофе
16. Ключ для регулирования помола
17. Насадка Pannarello

(имеется только на некоторых моделях — HD8745 — HD8747)

18. Светодиод двойного кофе и программирования количества кофе в чашке
19. Кнопка эспрессо
20. Светодиод температуры
21. Светодиод уровня воды в баке
22. Кнопка кофе
23. Ручка управления
24. Светодиод «Аварийный сигнал»
25. Кнопка ON/OFF
26. Ручка регулирования помола
27. Кофемолка с керамическими жерновами

8

РУССКИЙ

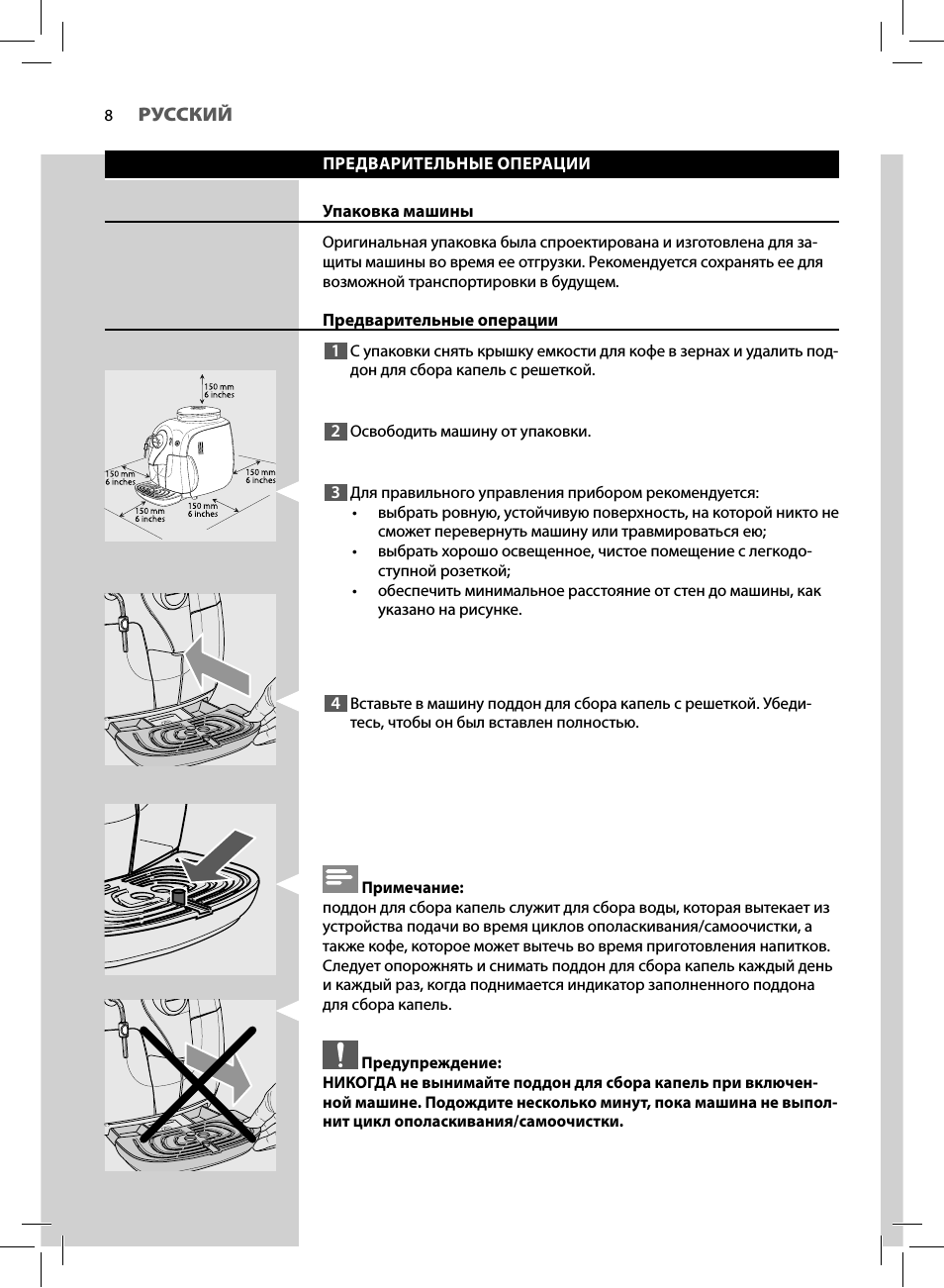

ПРЕДВАРИТЕЛЬНЫЕ ОПЕРАЦИИ

Упаковка машины

Оригинальная упаковка была спроектирована и изготовлена для за-
щиты машины во время ее отгрузки. Рекомендуется сохранять ее для
возможной транспортировки в будущем.

Предварительные операции

1

С упаковки снять крышку емкости для кофе в зернах и удалить под-

дон для сбора капель с решеткой.

2

Освободить машину от упаковки.

3

Для правильного управления прибором рекомендуется:

•

выбрать ровную, устойчивую поверхность, на которой никто не
сможет перевернуть машину или травмироваться ею;

•

выбрать хорошо освещенное, чистое помещение с легкодо-
ступной розеткой;

•

обеспечить минимальное расстояние от стен до машины, как
указано на рисунке.

4

Вставьте в машину поддон для сбора капель с решеткой. Убеди-

тесь, чтобы он был вставлен полностью.

Примечание:

поддон для сбора капель служит для сбора воды, которая вытекает из
устройства подачи во время циклов ополаскивания/самоочистки, а
также кофе, которое может вытечь во время приготовления напитков.
Следует опорожнять и снимать поддон для сбора капель каждый день
и каждый раз, когда поднимается индикатор заполненного поддона
для сбора капель.

Предупреждение:

НИКОГДА не вынимайте поддон для сбора капель при включен-
ной машине. Подождите несколько минут, пока машина не выпол-
нит цикл ополаскивания/самоочистки.

РУССКИЙ

9

5

Извлеките бак для воды.

6

Ополосните бак свежей водой.

7

Заполните бак для воды до уровня «MAX» свежей водой; вставьте

этот бак в машину и убедитесь, что он хорошо установлен.

Предупреждение:

ни в коем случае не заливайте в бак для воды горячую, кипящую,
газированную воду или другие типы жидкости, которые могут по-
вредить сам бак, а также машину.

8

Медленно насыпьте кофе в зернах в емкость для кофе в зернах.

Предупреждение:

наполняйте емкость всегда и только кофе в зернах. Порошкоо-
бразный, растворимый кофе и другие предметы могут повредить
машину.

9

Установите крышку на емкость для кофе в зернах.

10

Вставьте штепсельную вилку в электрическую розетку, располо-

женную в задней части машины.

MAX

MIN

10

РУССКИЙ

11

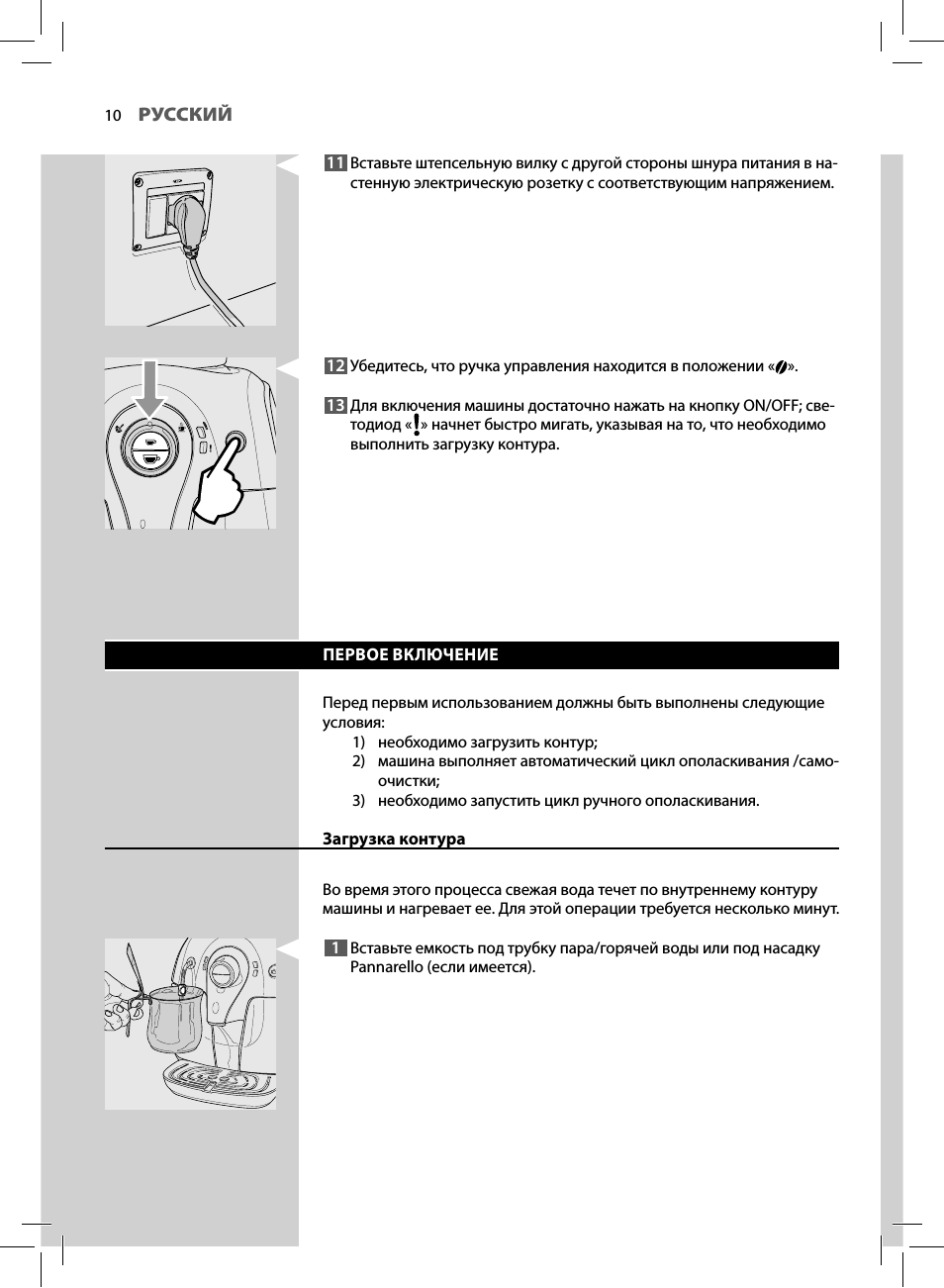

Вставьте штепсельную вилку с другой стороны шнура питания в на-

стенную электрическую розетку с соответствующим напряжением.

12

Убедитесь, что ручка управления находится в положении « ».

13

Для включения машины достаточно нажать на кнопку ON/OFF; све-

тодиод « » начнет быстро мигать, указывая на то, что необходимо
выполнить загрузку контура.

ПЕРВОЕ ВКЛЮЧЕНИЕ

Перед первым использованием должны быть выполнены следующие
условия:

1) необходимо загрузить контур;
2) машина выполняет автоматический цикл ополаскивания /само-

очистки;

3) необходимо запустить цикл ручного ополаскивания.

Загрузка контура

Во время этого процесса свежая вода течет по внутреннему контуру
машины и нагревает ее. Для этой операции требуется несколько минут.

1

Вставьте емкость под трубку пара/горячей воды или под насадку

Pannarello (если имеется).

Нажмите на кнопку для помощи
