Ещё в конце марта купил вот эту колонку. По простой причине — слишком низкая цена,
чтоб — Разобрать и глянуть что внутри.
НЕ(у)Дачникам — читать не надо — только время потратите зря )…
Цена, даа — невероятно низкая.
Пройдёмся по основным составляющим (самый дешман) на Али — Акк 14500 (250 маh ) — 150р.
Динамики 3w 4om — 400р/пара
Плата блютуз/аукс/фм/усил.3w — 300
Корпус и сборка — допустим 200. Итого — ближе к 1000. Тоесть 100 юаней
А в России — 40 юаней. вот это — ДАаа ).
И они там есть до сих пор — наверно вагон завезли!
Сабж в деле. Звук — полное УГ — свисто-скрежет «гж-бж-зж-гж»
Акк заряжается за полчаса и играет 15-10 мин, в зависимости от громкости.
Радио ФМ — нет. — Забыли припаять Антенну. Но — есть, если воткнуть длинный микро-юсб.
Ниже увидите на фотках.
Разбор. При этом отрываются все проводки — в них по 3 магнитные волосины…
На этом пинать заканчиваю и перехожу к — Восхвалению! )
, при условии замены акка и доделки-
На самом деле сей гаджет — Очень Мощная Штуковина. Вопрос — как применить…
Переделка доступна любому Советскому школьнику 7кл 13 лет, кто не прогуливал Физику и чтил Закон Ома (Вольта и Ампера ))
Задача — сделать максимально-простой переключатель на внешние АС (динамики)
Нам понадобится только 3 детальки и норм-тонкие-провода.
С небольшим допилингом они крепятся Только Сюда — и больше никуда — абсолютный минимализм чайна-технолоджи…
, а 2 динамика — Советские (60-70 годов) я приобрёл на ави… по смешной цене — за такое Качество…
4гд 35. Диаметр диффузора —
Есть у меня две тумбы для пилы и рубанка — летом их вытаскиваю на огород.
Заниматься поделками на свежем воздухе намного приятней, чем в гараже.
Как видим у зеленой на дверце пролом пониже центра. Вот сюда и будем крепить динамик.
Зачем просто так стоять? Дайте нам Звук! )
Каркас тумбы 50-ка.Бока/тыл/низ — фанера 3мм.
Ввиду своей древности (а она точно старше меня, хоть я и предпенсер) — её красили раз 5, поэтому герметичность короба по периметру — абсолютна.
Дверца заходит внатяг. Щели снизу подлил силиконом — блоха не проскочит
Подключаем чайна-свисток…… Это не описать словами. Бумба! Тумба-юмба
Бум-бум, бух-бух, глубина и объём. Никаких «гж-зж». Резонирует весь корпус Тумбы.
Да, Братцы, я — Счастлив! Громкость сразу убавил наполовину — соседи подумают, мол забухал )) Она избыточна…
И это только 1 канал.
Если когда и дойдут руки до 2-й тумбы — можно будет открывать сельскую дискотеку на 50-100 челиков-ребятни )
Другой прикол — поднимаюсь в дом на веранду — и тут Особый Мягкий (не упругий) Мощный Басс в 3-6 метрах от тумбы.
………
P.S. эта Идея пришла не сама по себе. Лет 3-5 назад я обчитывался здесь на Муське поделками «Корифеев бумбоксов», особенно радовал старина bdos и другие )
И я ещё тогда сделал подобный из — древнего посылочного ящика ДВП 3 мм, на таком же динамике.
Звук был как у бабушкиной радиолы, типа Волга, или Волна не помню — с тёплой зелёной лампой-индикатором звука
И даже пост тут запилил — но он не прошел модерацию и не появился.
(Поэтому так кратко пишу — вдруг этот тоже не пройдёт..)
Фотки остались, а сабж канул в Лету —
============= ==============
На этом всё. Спасибо за просмотр. Надо молнию поменять на куртке под сенью дерев и приличный музон ))
Описание
JUNKE SC208Беспроводной стереоBluetoothДинамик портативный напольный Аудио двойной рог динамик s поддержкаTFКартыUSBДискFMРадио колонка
Особенности и параметры
Тип элемента ……………………………. Беспроводной Bluetooth Динамик
Пункт размер ……………………………. 19,5×3,4×6,7 см
Вес брутто ………………………. 198 г
Цвет синий, оранжевый, зеленый
Дальность передачи …………….. До 33ft (10 метров)
Аудио порт ………………………….. TF/USB/AUX
Динамик …………………………….. Двойные динамики 4Ω 3 Вт диаметр 40 мм
FM Диапазон частот ………….. 87,5-108 мГц
Частотный диапазон …………… 100 Гц-16 кГц
Зарядки Интерфейс ………………. Micro-USB
Вход Напряжение ………………………. DC 5 В-500 мАч
Батарея ………………………………. 1500 мАч литиевых Батарея
Время воспроизведения …………………….. до 5 часов
Время зарядки ……………………. 2,5-3,5 часов
Посылка Содержание:
1 * стерео Динамик(Встроенный 1500 мАч батарея)
1 * Руководство пользователя
1 * кабель USB
1*3,5 AUX линия
1 *Упаковочная коробка
Левый динамик Бас диафрагмы Правый динамик
The JUNKE SC-208-это двухканальный стерео динамик.
JUNKE SC-208 поддерживает беспроводные Bluetooth, USB-диск, TF карту, AUX вход
USB
Зарядка (подработка FM-антенна)Вход AUX ПереключательTF
JUNKE SC-208BluetoothДинамик Используйте шаги:
В первый раз пользуюсь зарядным устройством (зарядное устройство обеспечивает ток больше чем
500MA ).
Время зарядки
2-5 часов (можно поделиться мобильной телефонной зарядкой) . Затем Тесты.
1) Откройте режим Bluetooth в динамике.
2) Открытый мобильный телефон Bluetooth поиск.
3) Нажмите на мобильный телефон для поиска Bluetooth-колонок (BT динамик
).
4) связь успешна (динамик имеет голосовой ответ).
5) T Он будет играть музыку с вашего мобильного телефона.
Когда вы размещаете заказ, пожалуйста, выберите способ доставки и заплатите за заказ, включая стоимость доставки. Мы отправим товар в течение 3 дней после завершения вашей оплаты.
Мы не гарантируем время доставки на все международные поставки из- за различий в таможенном режиме в отдельных странах, что может повлиять на то, как быстро проверяется ваш продукт. Пожалуйста, обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, обязанности, и налоги на импорт в вашу страну. Эти дополнительные расходы могут быть предъявлены вам к оплате при доставке. Мы не возмещаем стоимость доставки за отказ от поставок.
Стоимость доставки не включает в себя какие- либо налоги на импорт, а покупатели несут ответственность за таможенные пошлины.
Мы делаем все возможное, чтобы обслужить наших клиентов по высшему разряду.
Мы вернем вам возврат, если вы возвращаете товары в течение 7 дней с момента получения товаров для любой причине. Однако покупатель должен убедиться в том, что товары возвращаются в их оригинальных условиях. Если детали повреждены или утеряны, когда они возвращаются, покупатель несет ответственность за такой ущерб или потерю, и мы не отдадим покупателю полный возврат. Покупатель должен подать иск на транспортную компанию, чтобы возместить стоимость ущерба или убытков.
При возврате товара Покупатель несет расходы за обратную доставку.
Покупатели могут запросить замену в течение 7 дней с момента получения товара. Покупатель должен возвратить нам товар в первоначальном состоянии и нести расходы по доставке при возвращении.
Покупатель должен возвратить нам товар в первоначальном состоянии и нести расходы по доставке при возвращении. Если какую- то часть товара необходимо заменить, покупатель должен также оплатить расходы на части, которые должны быть заменены.
Прежде чем вернуться, пожалуйста, подтвердите обратный адрес и метод логистики с нами. После того, как товар будет передан компании- перевозчику, пожалуйста, отправьте нам почтовый идентификатор. Как только мы получим товары, мы как можно скорее их отремонтируем или обменяем.
Любые вопросы после получения или процесса использования, пожалуйста, не стесняйтесь связаться с нами сначала для решения.
Надеемся, что ваш положительный отзывы будет доступен для нашей 5- звездочной службы.
Наша цель- убедиться, что вы приятно покупать у нас, если вы хотите оставить отрицательный и нейтральный отзывы, пожалуйста, свяжитесь с нами по электронной почте. Мы решаем его в ближайшее время и даем удовлетворительное решение. Спасибо вам за сотрудничество
КОМПЛЕКТ ПОСТАВКИ
►
Монитор
►
Решетка
►
Силовой кабель
►
Руководство пользователя
►
Резиновые прокладки — подставки
1
2
ЭЛЕКТРОПИТАНИЕ
►
Проверьте переключатель напряжения (за
исключением SC204 и SC205)
►
Проверьте значение на предохранителе
►
Подключите силовой кабель
230
1 = ( )
( )
3
СИГНАЛЬНЫЕ СОЕДИНЕНИЯ
►
Подключите балансный XLR-вход
►
… или/и небалансный RCA-вход
(+)
2 = (+)
3 = (-)
4
ВКЛЮЧЕНИЕ ПИТАНИЯ
►
Установите DIP-переключатели в позицию
«Variable»
►
Установите соответствующие переключатель
«Woofer Sel.» так, чтобы НЧ-динамик был
«снаружи» стереобазы (только в моделях
SC305, SC307)
►
Включите питание на мониторе
►
Светодиоды регулятора должны загореться
против часовой стрелки
0
I
EVE AUDIO QUICK START GUIDE
SC204/SC205/SC207/SC208/SC305/SC307
Русский
ПЕРЕДНИЙ РЕГУЛЯТОР
5
Standby
3 s.
30
25
20
15
10
5
60
50
55
40
45
35
30
25
20
15
10
5
60
50
55
40
45
35
30
25
20
15
10
5
60
50
55
40
45
35
3 s.
10 s.
Нажатие > меню настройки (High-shelf
или Low-shelf фильтра, Desk-фильтра,
LCD-режим)
Мигающие светодиод >
текущие настройки
Светодиоды загораются против
часовой стрелки
Светодиоды загораются по
часовой стрелке
Светодиоды >
Установка
громкости
Мигающие светодиод >
выбранные настройки
Светодиод > мигание закончено >
отображает выбранные настройки
Прочие светодиод(ы) > значение фильтра (-5 до +3dB) или LED-режим
Включение > Настройка
громкости
Поворот > выбор High-shelf
или Low-shelf фильтра,
Desk-фильтра или LED
Поворот > изменение настроек
Нажатие > установка
выбранных настроек
Нажатие > переход к
следующим настройкам
Нажать и удерживать >
возврат к настройкам
громкости
Нажать и удерживать
Нажатие > возврат к
настройкам громкости
Нет действия > возврат
к настройкам громкости
5.1
5.2
5.3
1.1.
03.2013 © EVE Audio. All rights reserved.
Нажмите на кнопку для помощи
Продолжая использовать joom.ru, вы подтверждаете, что согласны с Правилами использования и Политикой конфиденциальности, в том числе, с порядком использования cookie-файлов.
Джум Гик
Домашняя страница Джум
Войти
Мои заказы
Корзина
Главная
/
Каталог
/
/
Электроника
/
Видео и аудио
/
Наушники и аудиотехника
/
Аудиотехника
/
Портативные колонки и саундлинки
Отзывы 164
4,2
С фото
10
С текстом
24
5 звезд
102
4 звезды
24
3 звезды
23
2 звезды
2
1 звезда
13
Здесь пока нет отзывов пользователей.
Сбросить фильтры
Цена 980 ₽ руб.При заказе 3+ любых товаров
Текущая цена
Цена 1 298 ₽ руб.
Обычная цена
от 245 ₽ x 4 в Сплит
5% баллами Плюса
Бесплатная доставка 17-28 июня
Цвет
Бесплатная доставка 17‑25 рабочих дней
Условия возврата
Надежные платежи
Поддержка говорит по-русски
Описание
CH-3C Electronics
4,3/5 000+

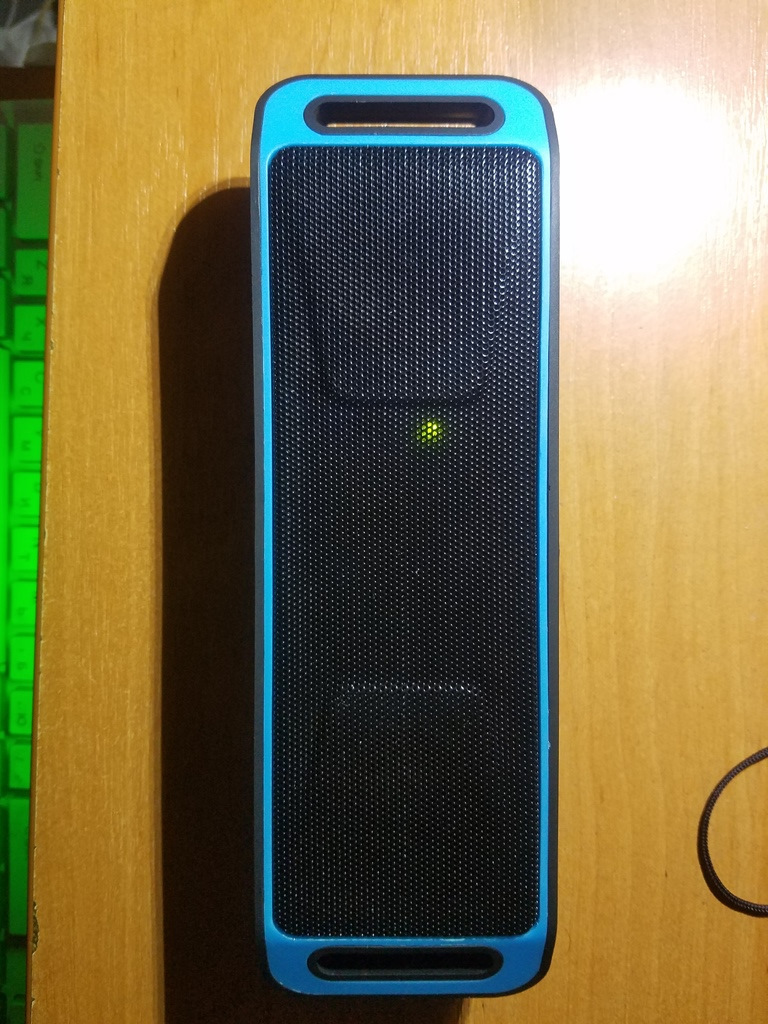

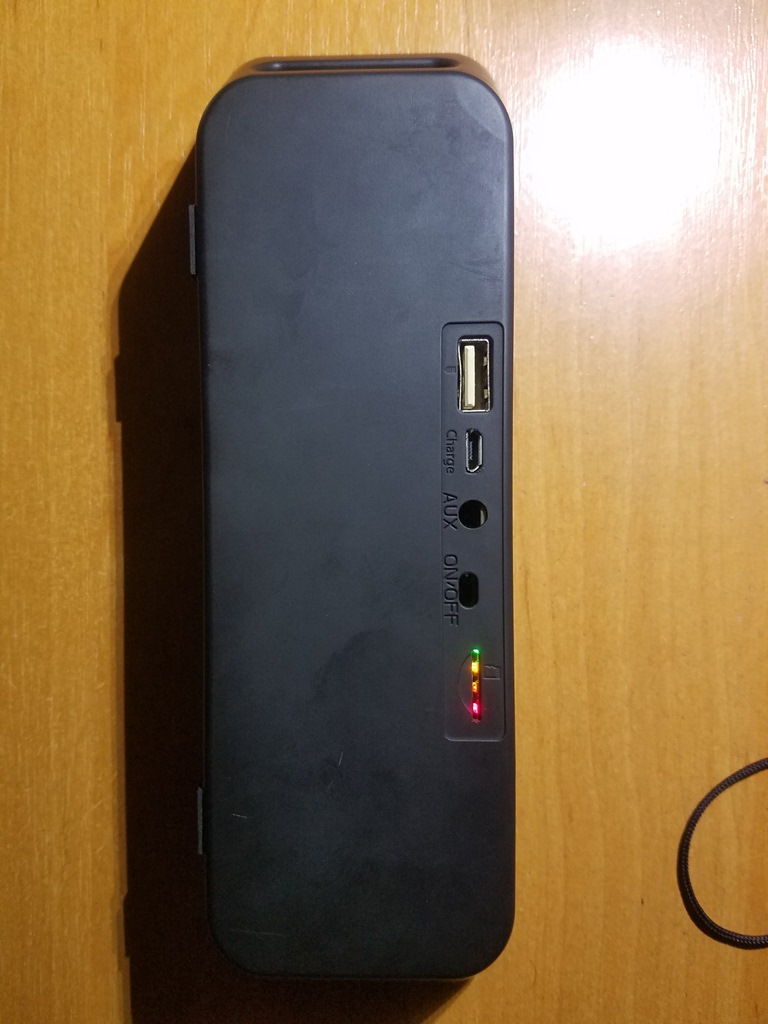

Принесли колонку которая не захотела больше ею быть.В тырнете она отзывается на SC-208.
Симптомы болезни: блюпуп постоянно отваливается, карты памяти зажевывает, а радио видимо Попов еще не изобрел.

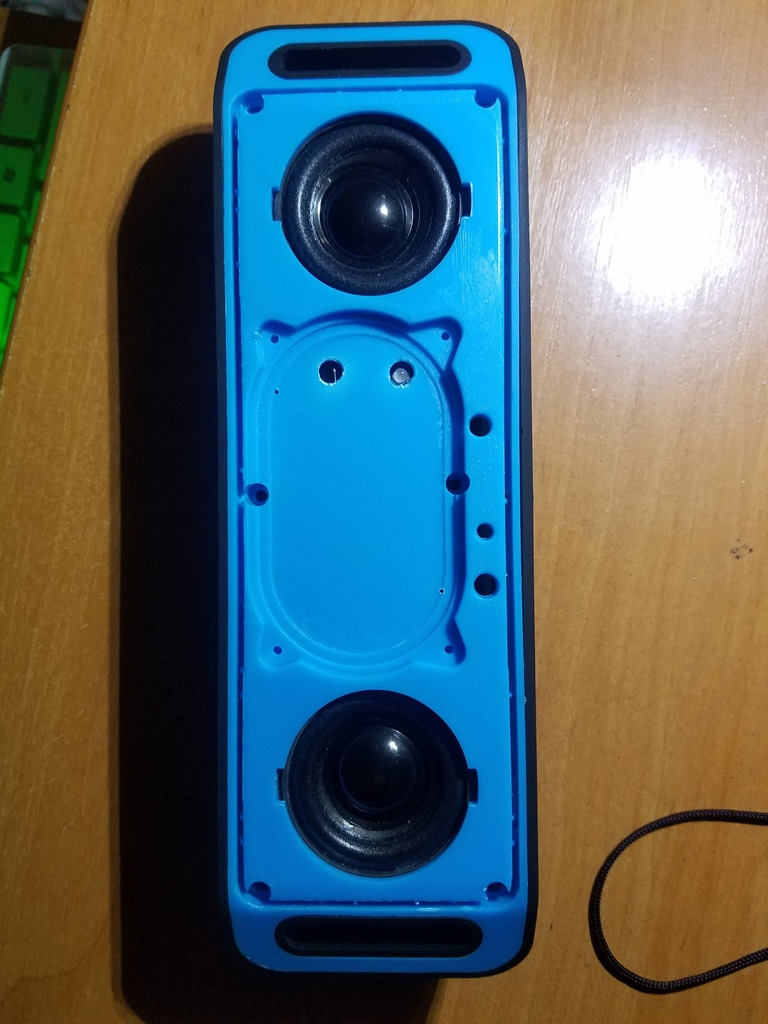

Чтобы разобрать эту шкатулку нужно снять декоративную решетку поддев ее шилом и открутить шурупы удерживающие крышку с динамиками.

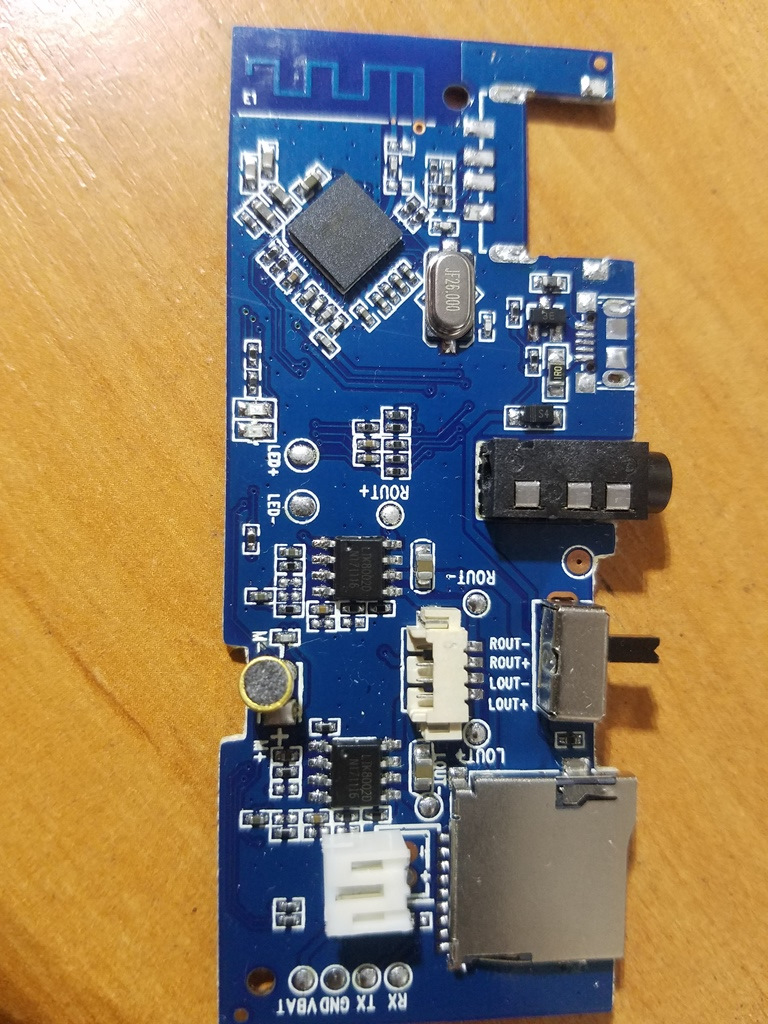

Основной элемент это RDA5855E китайский чип «все в одном» и две LTK8002D усилителя мощности.
Тыкаю тестером куда не попадя.Питание в норме, усилитель усиливает, чип чудит.Прогреваю феном все детальки, но чуда не происходит.В таком состоянии он попадает в дальний угол и ждет своего часа.Через некоторое время он опять попадается на глаза и мозг начинает думать что с ним делать.Так как там есть динамики то это должно быть что-то бубнящее.Листаем тырнет и находим варианты ВУФУЙ-радио.А почему бы и нет, сейчас ВУФУЙ везде.Вибираю два простеньких варианта, один и два.Оба проекта с минимумом деталей и схематично практически идентичны.Покупаю ESP-07, рисую плату, ваяю первый вариант в кучу.
И не работает.Вернее работает, но не совсем.ВУФУЙ постоянно отваливается, заикается, на пульт реагирует как захочет хотя по отзывам на сайте все должно работать с полпинка.Ладно, у нас есть второй проект.Покупаю уже как надо ESP-12, рисую, паяю и все прекрасно работает.

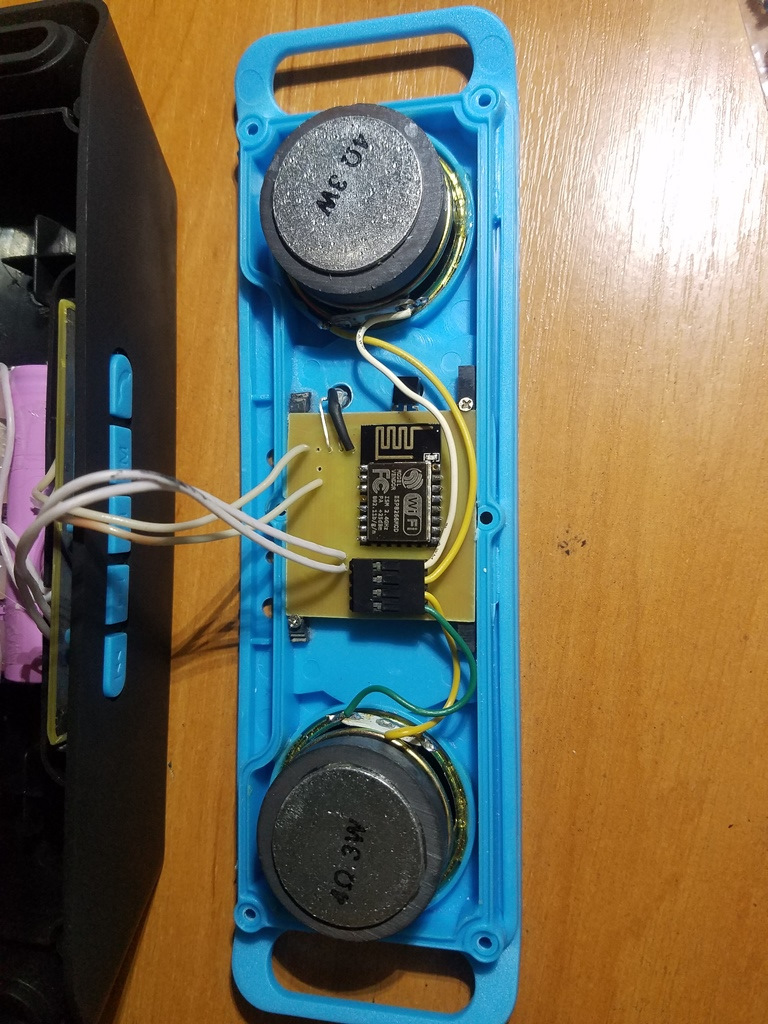

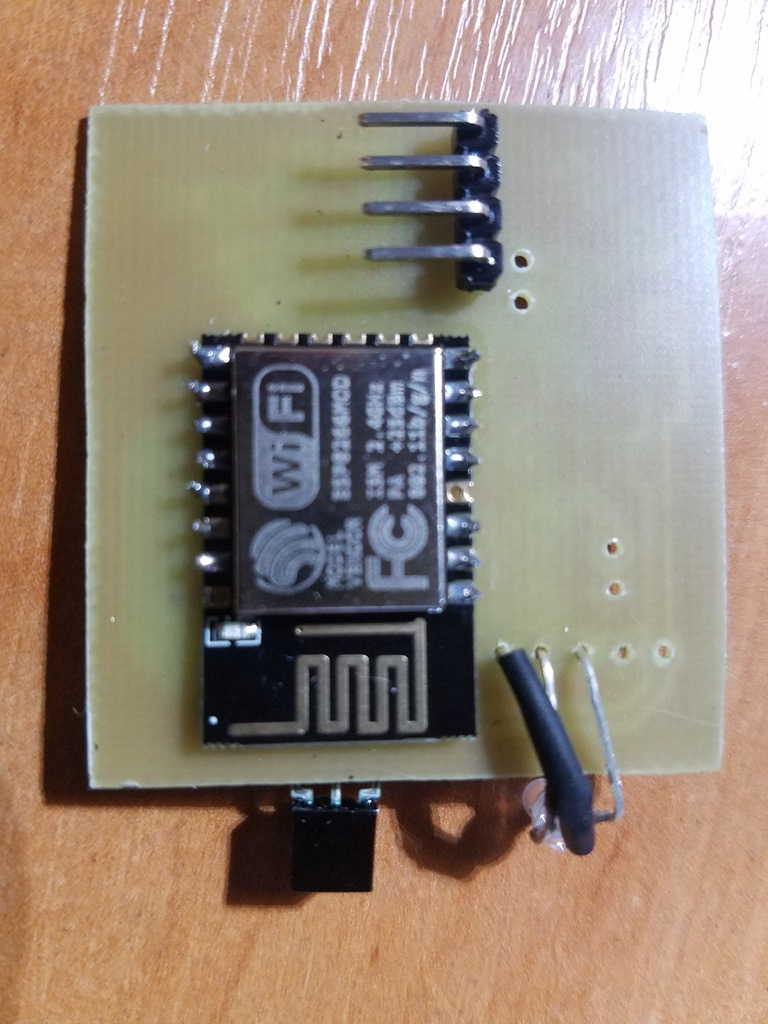

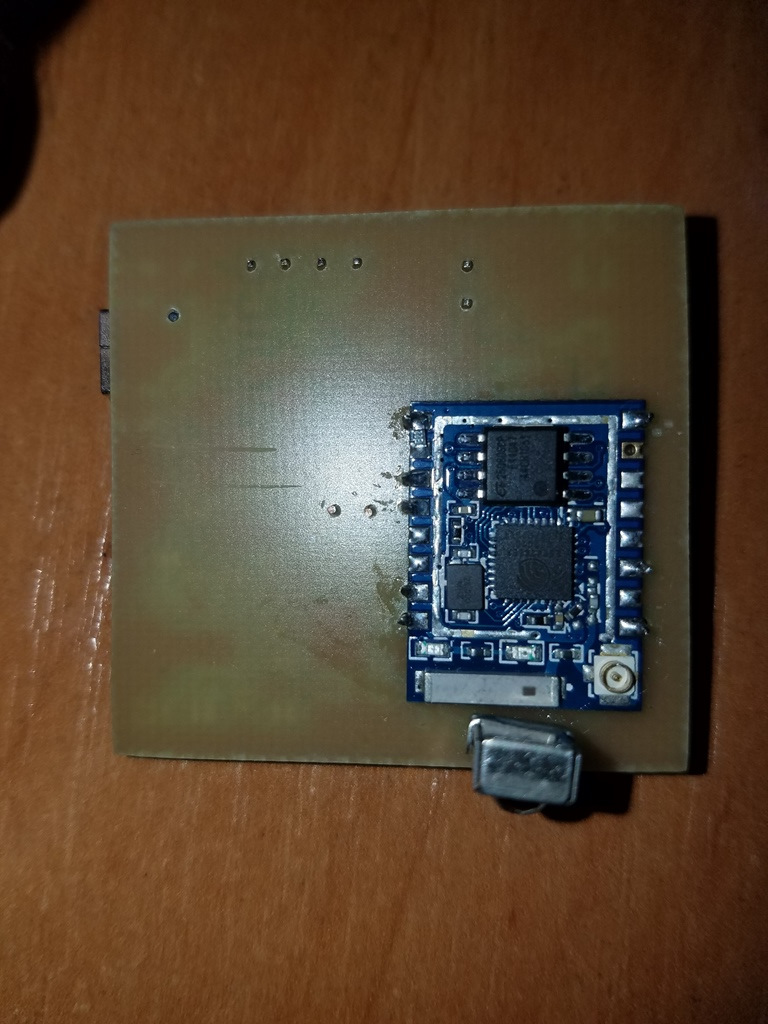

Перепаиваю ESP-12 в первый проект и он тоже начинает бубнеть.Снимаю с ESP-07 крышку, выпаиваю микросхему памяти и пытаюсь прошить ее отдельно.Она прошивается, но при считывании какой то мусор.В общем китайцы в нее чего-то не доложили.Со старой материнки выпаиваю память, впаиваю в ESP-07 и он оживает.Теперь у меня два радио.Второй проект мне больше понравился.Есть минимальная индикация и возможность прикрутить без переделки дисплей.

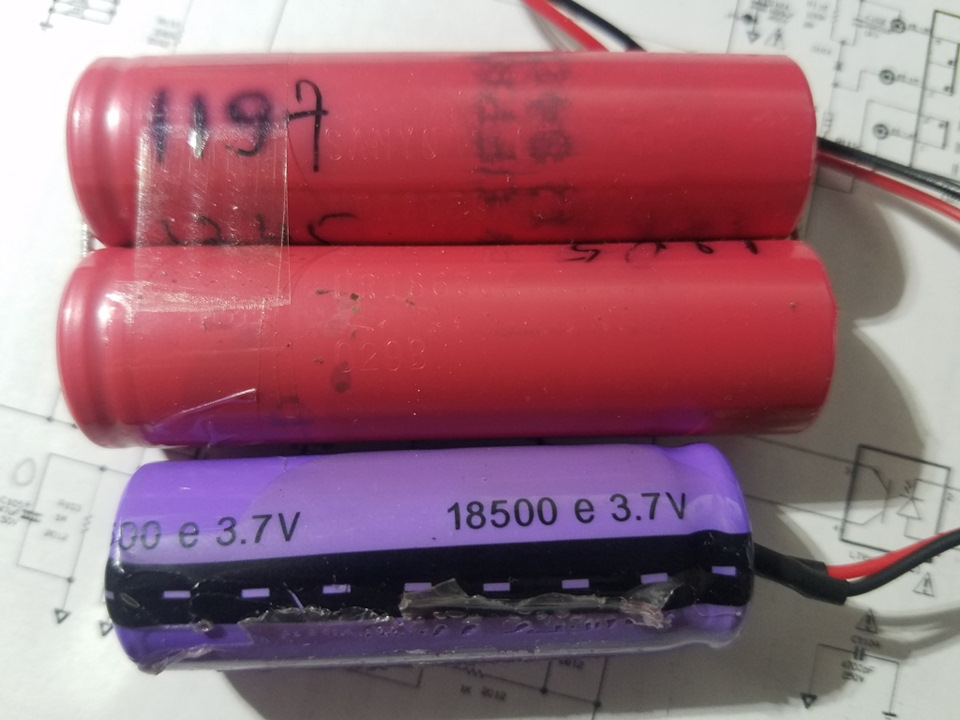

Теперь надо все впихнуть в корпус.В колонке стоял литиевый АКБ18500 с емкостью «ни о чем».

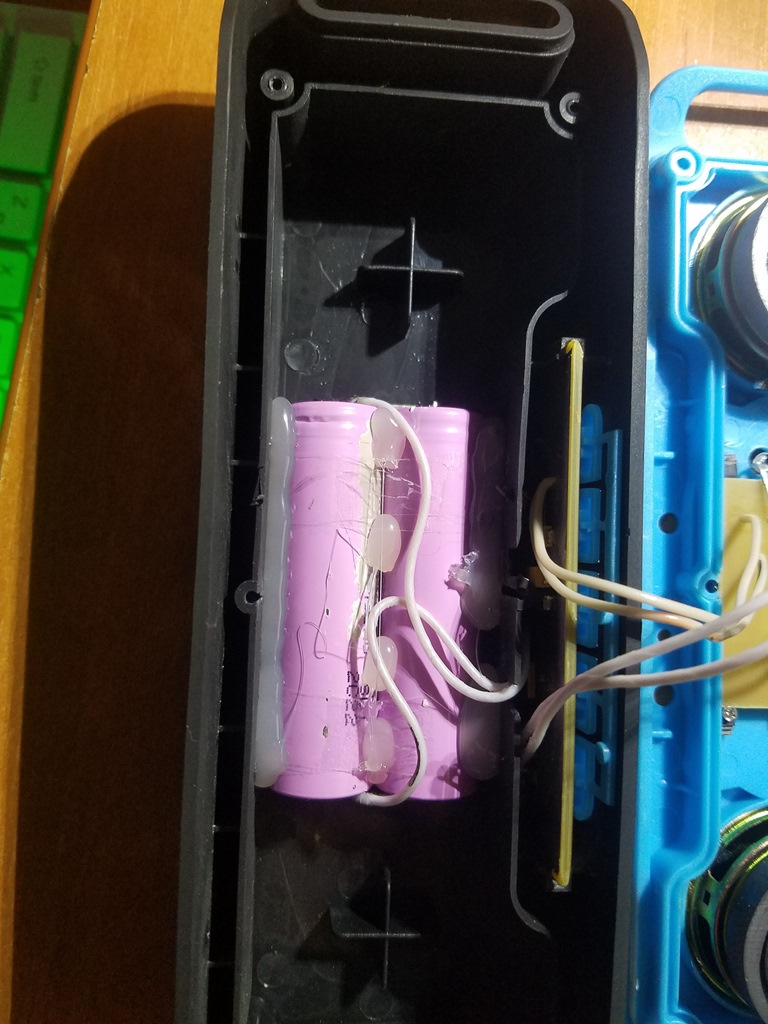

Ставлю на спермоклей два 18650 из старой батареи ноутбука с остаточной емкость в сумме 3500мА/ч.

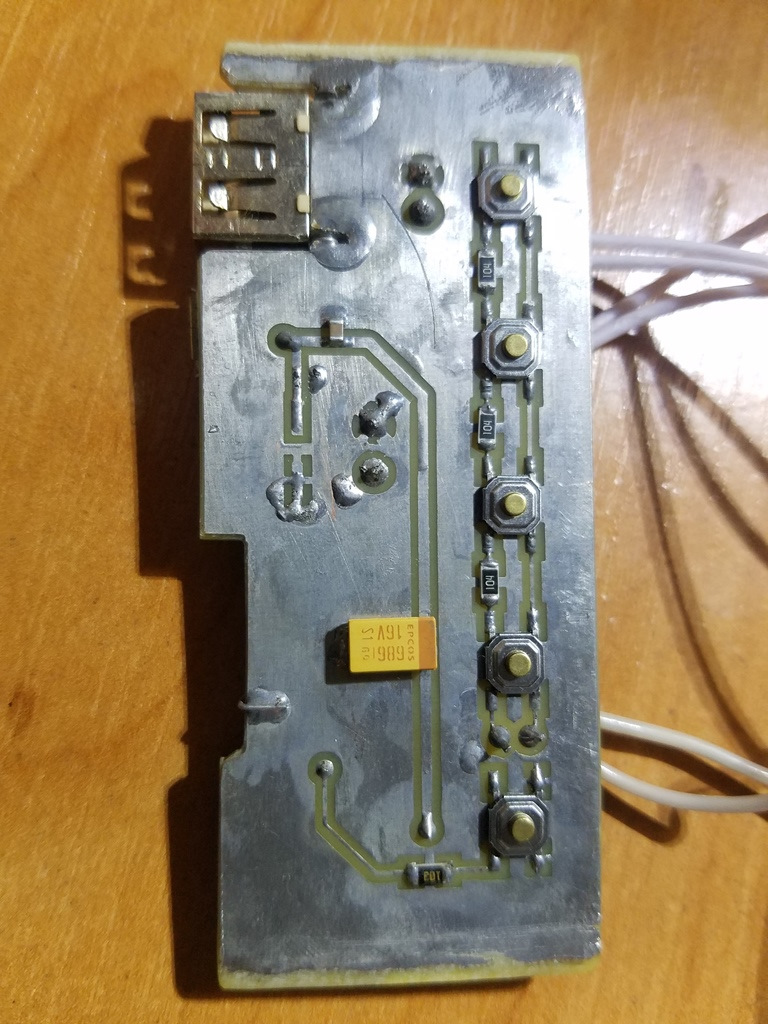

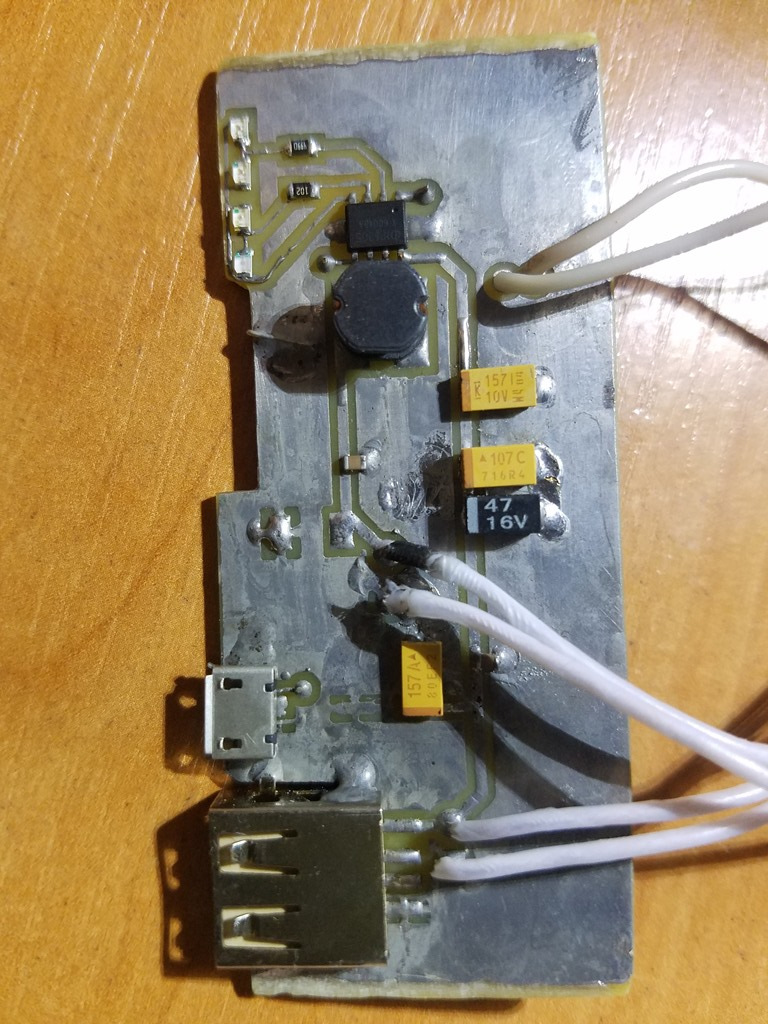

Это все дело надо заряжать.Опыт есть, делал фонарик на литии с использованием IP5305.В случае чего от «бубнилки» можно и телефон подзарядить.Ну и кнопочки конечно не пропадают.
Теперь стоит на столе и бубнит.Счастью нет пердела.
Антенна конечно слабовата, далеко от роутера не занесешь, но при раздаче тырнета с телефона скорости хватает, можно везде таскать.

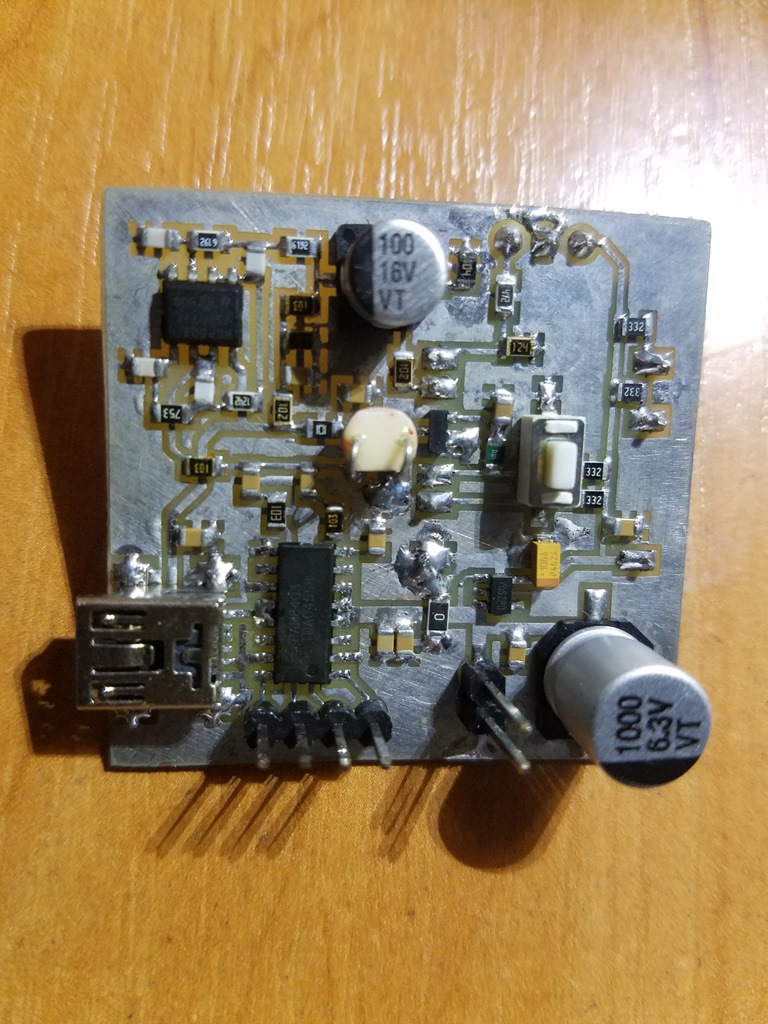

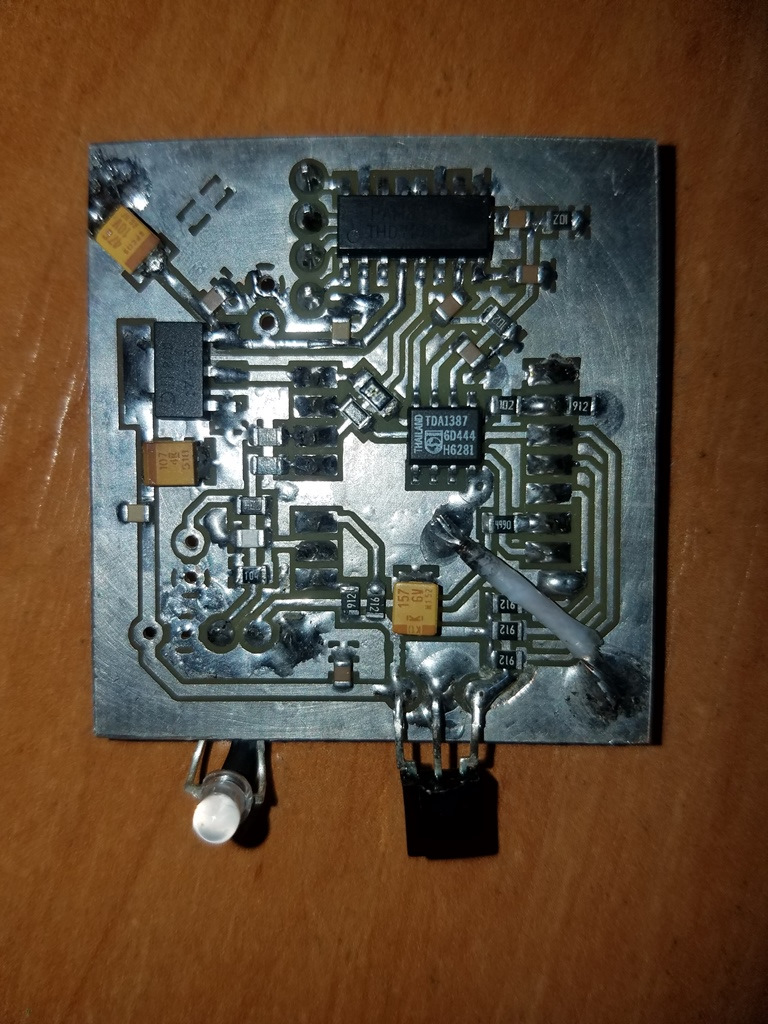

Плата и прошивка ESPmini_DAC
Плата и прошивка Radiosan
P.S.Продолжение про антенну.
