Инструкция по монтажу
Шаг 1. Укладка гидроизоляционной мембраны

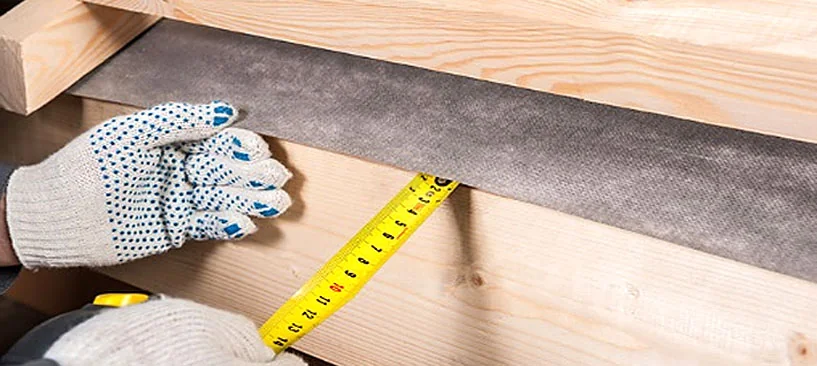

При укладке диффузионной мембраны отступите от лобовой доски 2 см.
Шаг 2. Укладка гидроизоляционной мембраны

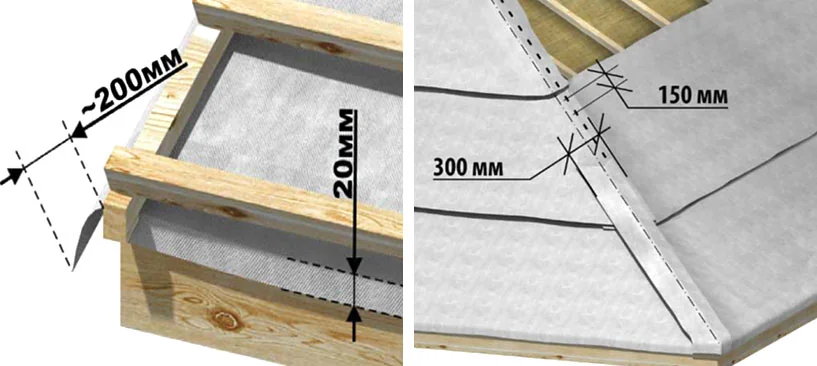

Если скат ограничен фронтоном, то свесьте с фронтона мембрану на 20 см. Поверх ребра смонтируйте полосу шириной не менее 30 см.
Шаг 3. Укладка гидроизоляционной мембраны

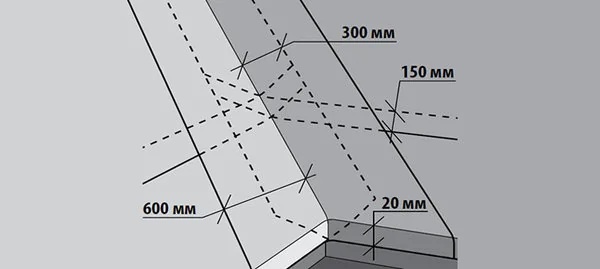

В ендове вертикальный перехлест полотен составляет 30 см. Вдоль оси ендовы дополнительно монтируется полоса не менее 120 см.
Шаг 4. Монтаж обрешетки

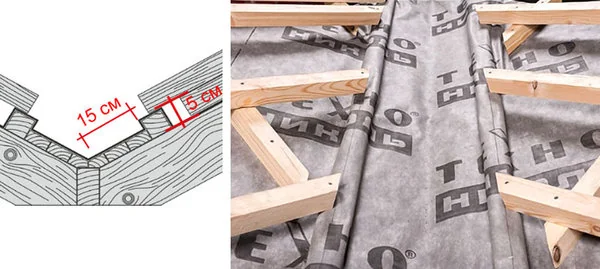

В ендове смонтируйте опорный настил толщиной 25 мм и шириной 150 мм от оси ендовы в каждую сторону. Вдоль опорного настила установите бруски 50х50 мм. Создайте зазор 5 см между контррейкой и бруском в ендове.
Шаг 5. Монтаж обрешетки

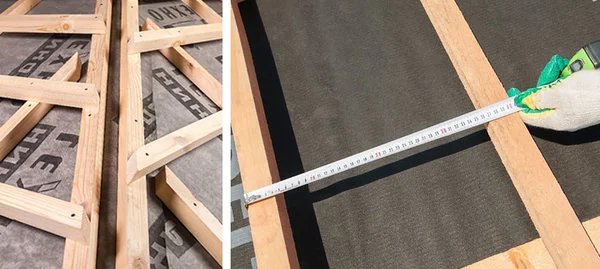

Монтаж обрешетки рекомендуется выполнять снизу вверх. Нижний брус обрешетки механически зафиксируйте с отступом 50 мм от свеса контробрешетки. Последующие ряды монтируйте с постоянным шагом. При этом шаг обрешетки определяется по месту, с учетом нахлестов панелей, и ориентировочно равен 367 мм для панелей Классик, 370 мм для панелей Роман.
Шаг 6. Монтаж вентиляционной ленты

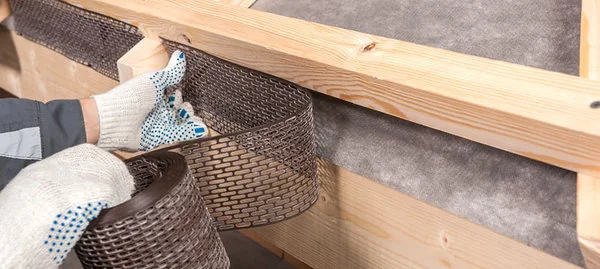

После окончания работ по монтажу контробрешетки и шаговой обрешетки под панели ТЕХНОНИКОЛЬ LUXARD вдоль фронтона смонтируйте карнизную вентиляционную ленту, закрепив ее к нижнему брусу обрешетки и лобовой доске.
Шаг 7. Монтаж карнизной планки
Закрепите металлическую карнизную планку верхней полкой (короткой стороной) на первый брус шаговой обрешетки, а второй полкой уприте на опорную доску на свесах контрообрешетки. Зафиксируйте планку специальными гвоздями либо специальными саморезами с шагом 25 см в верхнюю полку к брусу шаговой обрешетки.

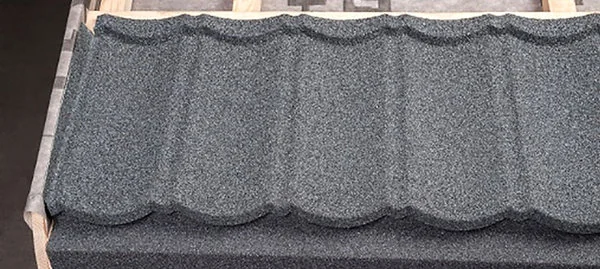

Шаг 8. Крепление панелей ТЕХНОНИКОЛЬ LUXARD

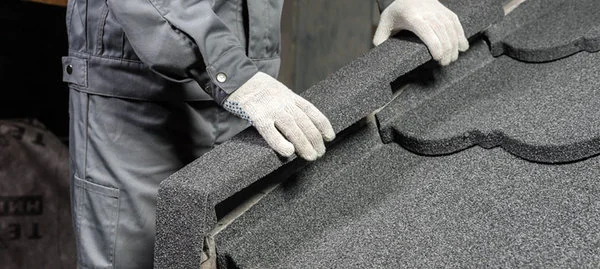

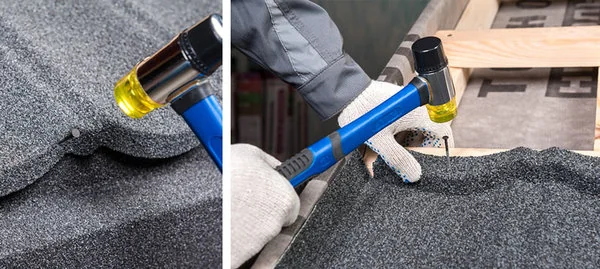

Крепите панели ТЕХНОНИКОЛЬ LUXARD специальными гальванизированными гвоздями либо саморезами, за исключением панелей Роман. Крепление основания панелей Роман производите только с помощь специальных гальванизированных саморезов.
Шаг 9. Крепление панелей ТЕХНОНИКОЛЬ LUXARD

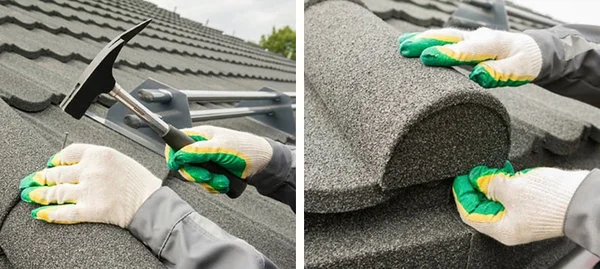

Монтаж черепицы производите снизу вверх. Гвозди и саморезы в основание панели установить под углом 600 к плоскости ската и в том месте, где волна касается деревянной шаговой обрешетки.
Шаг 10. Примыкание к фронтону
Примыкающие к фронтону панели Luxard обрежьте с учетом напуска 2,5 см. на наличник и выполните отгиб панели вверх.
Шаг 11. Монтаж фронтонной планки

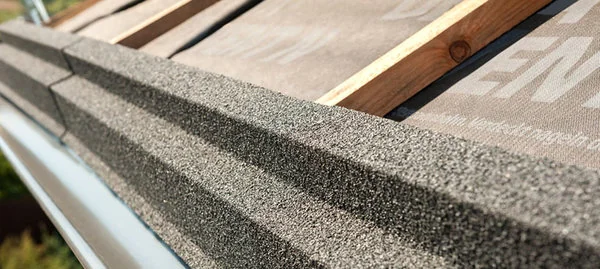

Торцевые планки монтируйте снизу вверх. Зафиксируйте планки гвоздями (саморезами) для Luxard к наличнику сверху и сбоку с шагом 25 см.

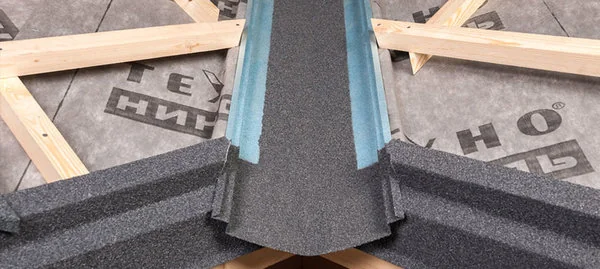

Шаг 12. Ендова, заканчивающаяся на карнизе

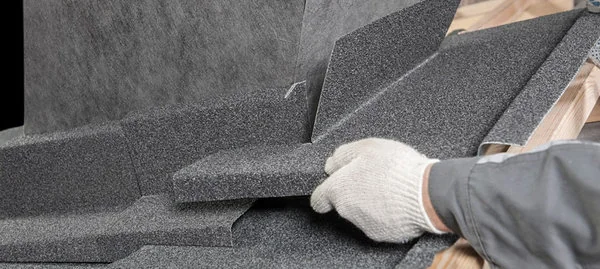

Водосборные элементы ендовы смонтируйте вдоль оси снизу вверх. Зафиксируйте элемент ендовы при помощи специальных металлических кляммеров с шагом 25–30 см. Каждый вышележащий элемент ендовы заведите в нижележащий и зафиксируйте при помощи кляммеров.
Шаг 13. Ендова, заканчивающаяся на карнизе

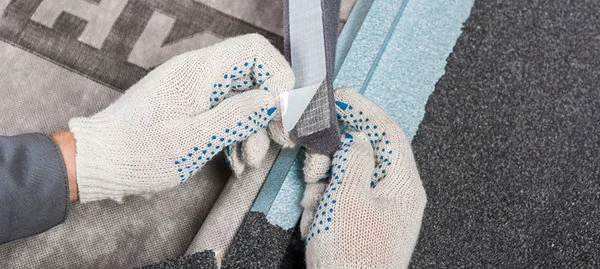

На бортах (слева и справа) лотков ендовы наклейте специальный поролоновый уплотнитель.
Шаг 14. Ендова, заканчивающаяся на карнизе

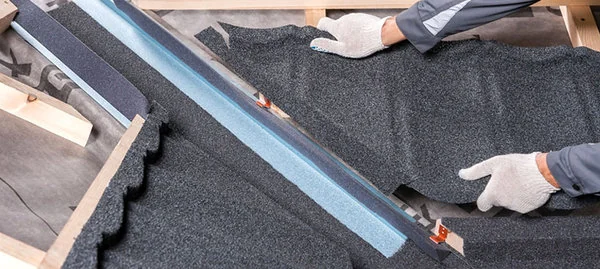

Панель композитной черепицы ТЕХНОНИКОЛЬ LUXARD заведите на элемент ендовы на 8 см и загните вниз так, чтобы расстояние между нижним отгибом композитной черепицы и элементом ендовы составляло 1 см.
Шаг 15. Монтаж ребра, конька

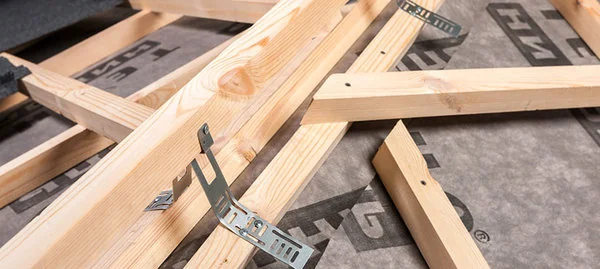

Для крепления коньковых и реберных элементов необходимо смонтировать брус при помощи металлического крепежа с шагом 600 мм. Рекомендованное сечение хребтового бруса 50*50 мм.
Шаг 16. Монтаж ребра, конька

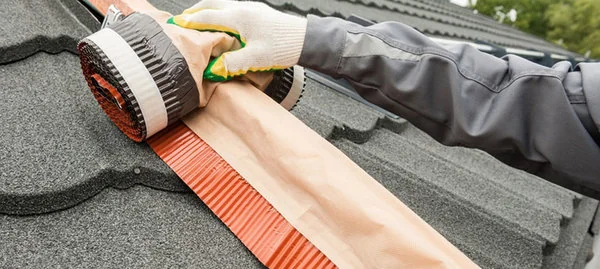

На коньковый брус монтируется рулонный аэроэлемент самоклеящимися полосами вниз.
Шаг 17. Монтаж ребра, конька
Полукруглые коньковые элементы смонтируйте низу вверх с нахлестом 2 см, фиксируя их гвоздями (саморезами) для Luxard. Торец первого конька закройте заглушкой.

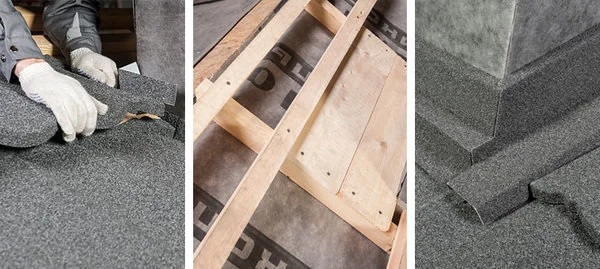

Шаг 18. Примыкание к трубе
Смонтируйте панель Luxard, примыкающую к нижней части трубы с отгибом на 3 см. Аналогично с отгибом выполните монтаж панелей, примыкающих к боковым частям трубы.
Над трубой выполните сплошной настил из досок толщиной 25 мм.
Планку примыкания к вертикальной стене подрежьте по месту и загните на боковые части трубы.
Шаг 19. Примыкание к трубе
Примыкание с тыльной стороны трубы выполняется из плоского листа Luxard (1250х600 мм.) Ширина выкройки складывается из ширины трубы плюс 20 см.
Шаг 20. Монтаж аэроэлемента

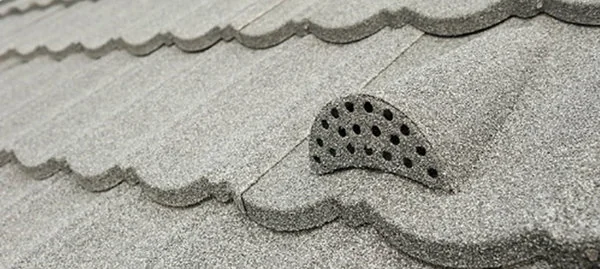

Аэроэлемент подкровельного пространства Luxard выполнен в виде двух волн панели и монтируется аналогично рядовым панелям.
Купить композитную черепицу ТЕХНОНИКОЛЬ LUXARD вы можете в официальном интернет-магазине ТЕХНОНИКОЛЬ.
- Главная
- Инструкции
- Инструкция по монтажу композитной черепицы Luxard
Подготовка кровельного основания
1) Общие требования
Используемые кровельные материалы должны строго соответствовать требованиям нормативной документации (ГОСТ, ТУ, технических регламентов).
Чтобы обеспечить надлежащий уровень безопасности и максимально долгий срок службы деревянных конструкций, их следует обработать специальными составами, препятствующими возгоранию, возникновению плесени, гниению, повреждению насекомыми. Не допускается применение химических веществ, контакт с которыми способен негативно повлиять на состояние пленочных и мембранных материалов, а также других аксессуаров.
Композитная черепица Люксард может использоваться на кровлях с уклоном ската не менее 12 градусов. При меньшем угле наклона кровельное покрытие не будет эффективно выполнять свои основные защитные функции и может рассматриваться только в качестве декоративной отделки крыши. Оптимальное расстояние между стропильными конструкциями зависит от ряда факторов: ветровых и снеговых нагрузок, характерных для региона, конфигурации кровли, а также иных инженерных и архитектурных решений. Обычно шаг обрешетки составляет от 60 до 150 см.
Непосредственный контакт каменных и деревянных конструкций может привести к возникновению сырости, гниению и последующему разрушению элементов стропильной системы. Поэтому его следует избегать, используя специальные гидроизоляционные материалы (например, битумные), как показано на рис. 2.
На участках ендов обязательно следует уложить дополнительные опорные элементы. Ширина должна составлять примерно 15 см от центральной оси ендовы (в обе стороны – рис. 3). Рекомендуемый материал – обрезные доски толщиной 2,5 см, обработанные антисептиком. Конструкция должна опираться на стропильные ноги.
Верхней и нижней границей основания для укладки композитной черепицы являются соответственно осевая линия конька и лобовая доска.
Перед тем, как перейти ко второй стадии монтажа композитной черепицы Luxard, следует провести точные измерения всех стропильных элементов. Если в процессе обустройства основания в запланированных линейных и угловых размерах конструкции возникли отклонения, их нужно немедленно устранить.
2) Обеспечение вентиляции
Эффективная эксплуатация подкровельного пространства предполагает обеспечение оптимальной циркуляции воздуха на всех его участках.
НЕ ДОПУСКАЕТСЯ наличие «воздушных мешков» – зон, в которых воздух застаивается. Воздухообмен с окружающей средой должен быть постоянным и интенсивным.
Холодный чердак
Если проект дома предполагает нежилой чердак, в единую схему вентиляции кровли будет входить не только обрешетка, но и все подкровельное пространство, ограниченное скатами крыши (рис. 4а).
В схеме можно выделить 2 сегмента:
1. Пространство между черепицей и пленкой, предназначенной для отведения влаги.
Вентиляция осуществляется за счет приточных отверстий, через которые поступает воздух с улицы (1); каналов-воздуховодов над пленочным покрытием (2); отверстий, расположенных в зоне конька и предназначенных для вытяжки (3).
2. Конструкция стропил и обрешетки.
Вентиляция осуществляется за счет нижних приточных отверстий и вытяжки на линии конька (специальные отверстия делаются и в пленочном материале).
ОБРАТИТЕ ВНИМАНИЕ: Пленка должна слегка провисать (примерно на 2-3 см – рис. 5). Этому не должны препятствовать элементы стропильной системы.
Теплая мансарда
В мансардном помещении (рис. 4б) стропильные конструкции должны быть защищены утеплителем. Система циркуляции воздуха здесь ограничена зоной между композитной черепицей и пленкой.
Во избежание намокания элементов контробрешетки (из-за водяного пара, образующегося в подкровельном пространстве) по линиям стропильных ног необходимо закрепить брус высотой около 2,5 см.
Циркуляция воздуха здесь происходит за счет нижних приточных отверстий, через которые воздух поступает извне (4), каналов, расположенных выше слоя утеплителя (5) и вытяжки в зоне конька (6).
Определение размеров вентиляционных отверстий
Общая площадь вентиляционных отверстий должна составлять 0,2-0,3% от площади утепленной поверхности крыши. Около 1/3 обычно приходится на приточные отверстия, расположенные на линиях карнизов, 2/3 – на вытяжку в зоне конька.
Пленки и мембраны
Выбор изоляционных материалов, укладываемых над стропилами, в первую очередь, зависит от того, как планируется использовать подкровельное пространство.
Для холодного чердака специалисты компании «Вестмет» рекомендуют применять армированную влаго-ветроизоляционную пленку ТЕХНОНИКОЛЬ.
Для теплой мансарды лучшим вариантом будет усиленная супердиффузионная мембрана торговой марки ТЕХНОНИКОЛЬ.
Монтаж пленки и обрешетки под композитную черепицу Люксард
1) Монтаж пленки
Горизонтальные полосы пленки размещаются на поверхности скатов крыши и крепятся к элементам стропильной системы при помощи строительного степлера.
Участки ендовы требуют особого усиления. Со стороны каждого ската полосы пленки должны быть уложены таким образом, чтобы перекрывать центральную линию ендовы на 30 см или более (рис. 7). Сверху дополнительно укладывается фрагмент пленки шириной не менее 120 см (по 60 см на каждую сторону от центральной оси).
Направление монтажа полос пленки – снизу вверх. Первая полоса укладывается на нижний край ската с нахлестом на лобовую доску не менее 2 см. Последующие ряды укладываются друг на друга с нахлестом около 15 см.
Порядок монтажа пленки с боковых сторон скатов кровли зависит от конструктивных особенностей проекта.
Фронтон (рис. 8): после первоначальной укладки полосы пленки должны свисать не менее, чем на 20 см. По окончании монтажа фронтона они закрепляются.
Ребро (рис. 9): пленка на смежных скатах фиксируется вдоль линии ребра при помощи степлера. Инженеры компании «Вестмет» рекомендуют располагать скобы с шагом 15 см. Поверх ребра дополнительно крепится узкая полоса пленки при помощи клейкой ленты, размещаемой по всей длине отрезка (рекомендуемая ширина пленки – 30 см).
В зонах примыкания (к стенам, печным трубам и т.д.) пленочный материал при помощи полимерной клейкой ленты фиксируется на соответствующих плоскостях с 10-см нахлестом.
2) Обустройство контробрешетки
Стандартная контробрешетка представляет собой систему брусков 5х5 см, которые крепятся параллельно стропилам поверх защитной пленки. Она обеспечивает дополнительную циркуляцию воздуха и надежно фиксирует пленку.
Карнизный вылет контробрешетки
Для надежной фиксации водосточной системы в нижней части ската необходимо закрепить опорный брус сечением 2,5х5 см. При этом элементы контробрешетки должны выходить за линию карнизного свеса. Размер карнизного вылета равен сумме толщины подложки под крепеж водостока (обычно около 2 см) и одной трети сечения желоба водостока (около 4 см). Пространство между подложками способствует улучшению вентиляции. Если проект здания не предусматривает монтаж водосточной системы, подложки не используются.
Контробрешетка на участках ендовы
Вдоль ендовы крепятся бруски 5х2,5 см (поверх ранее прикрепленных брусков 5х5 см). Чтобы не ошибиться с местом их расположения, рекомендуется перед этим примерить лоток ендовы непосредственно в зоне его будущего крепления.
Контробрешетка ендовы на скатах сложной конфигурации
По обе стороны от линии ендовы (в 15 см) фиксируются элементы контробрешетки.
Контробрешетка в зонах ребер кровли
На каждом скате крепится по одному бруску контробрешетки вдоль центральной оси ребра (в 2 см от нее). Между основными и реберными элементами обрешетки рекомендуется делать вентиляционный зазор 5 см.
3) Шаговая обрешетка под композитную черепицу Luxard
Оптимальные размеры брусков, применяемых для создания обрешетки, зависят от шага стропильных конструкций. Если шаг стропил составляет менее 1 м, используются стандартные бруски сечением 5х5 см. При увеличенном шаге стропил следует использовать бруски большего размера. Эти вопросы требуют детальной проработки с проектировщиками здания.
Обрешетка монтируется, начиная с нижнего края ската (рис. 14). Нижний брус крепится в 5 см от линии карнизного свеса. Следующие ряды фиксируются на равном расстоянии друг от друга. Шаг обрешетки зависит от типа панелей черепицы (рекомендуемое инженерами компании «Вестмет» расстояние для черепицы Люксард «Классик» – 36,7 см, для панелей «Роман» – 37 см). В зависимости от конкретных условий монтажа и проекта кровли могут вноситься незначительные коррективы относительно указанных значений.
Верхний брус крепится на расстоянии 2 см от линии конька.
4) Фронтонные свесы
Завершив обустройство обрешетки и контробрешетки, необходимо установить наличник (рис. 15). Верхняя линия наличника должна располагаться в 3-4 см от плоскости обрешетки, предназначенной для укладки черепицы. Защитная пленка укладывается таким образом, чтобы закрыть верхний торец установленного наличника. После этого к нижнему элементу обрешетки и лобовой доске крепится специальная карнизная лента, обеспечивающая вентиляцию конструкции.
Установка комплектующих композитной черепицы Люксард
В целях обеспечения достаточного притока воздуха в подкровельное пространство, перед началом монтажа композитной черепицы Люксард необходимо закрепить в нижней части кровли специальные подложки, на которые будут крепиться элементы водосточной системы.
1) Карниз
Карнизная металлическая планка устанавливается на опорную доску свеса обрешетки (длинная сторона) и фиксируется на нижнем брусе обрешетки (короткая сторона) при помощи гвоздей или саморезов с шагом 25 см.
Планки крепятся единообразно, внахлест (10-15 см). На торцевом участке ендовы в капельнике делается вырез таким образом, чтобы водосборная конструкция ендовы могла разместиться в нем без помех.
Если используется композитная черепица Luxard Roman, то на верхнюю полку карнизной планки прикрепляется поролоновый уплотнитель (рис. 20б).
2) Монтаж черепицы Luxard
Монтаж композитной черепицы Люксард осуществляется снизу вверх.
Панели Roman крепятся строго слева направо, остальные панели – в зависимости от направления преобладающих ветров (начиная со стороны, противоположной данному направлению). Панели цветов «Гранат», «Малахит», «Оникс» имеют 3 различных типа фактуры, которые укладываются в произвольном порядке. Это обеспечивает наилучший эстетический эффект (имитируется естественное выцветание покрытия).
Монтаж рядов должен осуществляться с разбежкой швов. Крепление черепицы производится в соответствии с рис. 17 а и 17 б при помощи гальванизированных гвоздей или саморезов, кроме композитной черепицы Luxard Roman, которая фиксируется только специальными саморезами.
Саморезы и гвозди вкручиваются (вбиваются) по линиям соприкосновения волны с обрешеткой под углом 60° к плоскости ската. Если отсутствует возможность использовать крепеж, соответствующий цвету черепицы, видимые части гвоздей и кровельных саморезов желательно покрыть краской и специальной посыпкой.
3) Фронтон
Черепицу, примыкающую к фронтону, необходимо обрезать (предусмотрев напуск на наличник длиной 2,5 см). После этого 2,5-см полоса панели загибается вверх перпендикулярно основной части (в тисках или на спецоборудовании). Важно сохранить целостность панелей и их привлекательность, поэтому работы нужно производить максимально аккуратно, при температуре не ниже 5°С.
Торцевые планки крепятся к наличнику снизу вверх гальванизированными гвоздями или саморезами с двух сторон (фронтона и ската, как показано на рис. 19 а и 19 б). Для наибольшей прочности рекомендуется фиксировать планки внахлест (около 15 см). В качестве торцевой планки может применяться коньковая планка полукруглой формы.
4) Ендова
Планки крепятся металлическими кляммерами по центральной оси снизу вверх внахлест (до 20 см). Рекомендуемое расстояние между кляммерами – 25-30 см. Нижняя планка ендовы укладывается на карнизную планку с небольшим запасом, который загибается вниз. По бокам от бортов ендовы (в 1-4 см) крепится поролоновый уплотнитель. Предварительно необходимо очистить поверхность от загрязнений. Оптимальное примыкание уплотнителя к черепице достигается за счет поперечных разрезов (глубиной 3 см) под стенками панелей.
Край панели черепицы укладывается на бортик ендовы с запасом в 8 см, который загибается вниз так, чтобы расстояние между ним и бортиком составляло 1 см (рис. 21а, 21б).
5) Ендова, смежная с дополнительным скатом кровли
На зону соприкосновения ендовы с панелями черепицы необходимо нанести ленту для примыканий. Для водоотвода рекомендуется применять профилированную алюминиевую планку (рис. 22а, 22б). Бортики формируются путем загибания краев планки на 2,5 см вверх. Изготовленный желоб фиксируется на контробрешетке при помощи кляммеров и гвоздей из нержавеющего материала (рис. 23).
Во избежание смещения водостока его верхняя торцевая часть должна быть прибита гвоздями.
НЕ ДОПУСКАЕТСЯ фиксация желоба гвоздями по всей длине.
Линия соединения двух ендов проклеивается герметизирующей лентой, подходящей по цвету. Наклеивание уплотнителей и загибание панелей осуществляется в ранее описанном порядке (рис. 23).
6) Ребро
Вдоль ребра крепятся деревянные проставки (шаг – 60 см) при помощи саморезов или специального крепежа, предназначенного для хребтового бруса (сечением 5х5 см). Оптимальная высота определяется непосредственно на месте.
Черепица, примыкающая к ребру, подрезается по линии центральной оси ребра, после чего 3-см фрагмент загибается вверх перпендикулярно плоскости ската в тисках или на спецоборудовании (рис. 25а, 25b).
Подрезанные панели крепятся аналогично стандартным.
Коньковый аэроэлемент фиксируется самоклеящимся слоем вниз. Детали конька укладываются снизу вверх внахлест (2 см) и крепятся к хребтовому брусу гвоздями или саморезами. После монтажа конька снимается защитная пленка, и аэроэлемент плотно склеивается с черепицей при помощи резинового валика (рис. 26а, 26б). Торец нижнего элемента конька закрывается плоской заглушкой, изготовленной из листового материала (крепится к торцу хребтового бруса).
7) Примыкание к печной трубе
Вариант №1: подходит для строений, конструкция которых не предполагает существенной усадки (не подходит для большинства деревянных домов).
Черепица непосредственно стыкуется с трубой. На участке примыкания крепится самоклеящаяся гидроизоляция, которая может дополнительно фиксироваться металлическими планками (рис. 27а, 27б).
Вариант № 2: универсален, может использоваться для любых строений.
Черепица, примыкающая к дымоходу снизу и на углах, обрезается под углом в 45°. Верхняя кромка отгибается (рис. 28а, 28б). По периметру примыкания трубы и ската панели загибаются в соответствии со схемой, указанной на рис. 29а, 29б.
Примыкание плоскости ската с тыльной стороны трубы осуществляется с использованием фирменного плоского листа LUXARD (125х60 см). Он должен опираться на сплошной настил из деревянных досок толщиной 2,5 см. Длина необходимого фрагмента листа должна быть на 20 см больше ширины трубы, а его ширина – равняться сумме шага обрешетки, высоты формируемого «бортика» на трубе и высоты загнутой на контробрешетке полосы. Примыкание монтируется согласно рис. 29а, 29б. На участок верхней черепицы, примыкающей к трубе, наносится герметик.
По всему периметру монтируются металлические планки, фиксирующие конструкцию (рис. 30а, 30б).
Примыкание черепицы к стене осуществляется в соответствии с вышеуказанным порядком.
Конек
КонекКрепления конькового бруса монтируются на крайних парах стропильных ног (рис. 31а, 31б). Высота определяется непосредственно на месте, в зависимости от конкретных условий проекта кровли. Между установленными креплениями натягивается строительная шнурка, образующая прямую линию. На других парах стропильных ног устанавливаются остальные крепления, которые выравниваются по указанной линии.
Инженеры компании «Вестмет» рекомендуют коньковый брус размером 5х5 или 5х7,5 см. Он фиксируется к креплениям саморезами. Панели черепицы, формирующие верхний ряд, подрезаются по высоте и на них формируется опорная ступень, необходимая для качественного монтажа. Крепятся они так же, как и стандартные полноразмерные панели.
Коньковый аэроэлемент фиксируется самоклеящимся слоем вниз. При помощи специального резинового валика он прочно склеивается с черепицей после установки конька.
Составные части конька укладываются внахлест (2 см) и фиксируются по краям к коньковому брусу специальными гвоздями или саморезами.
На односкатной крыше конек монтируется в соответствии с рис. 32. Для этого используются плоские листы, которые подрезаются с учетом угла наклона кровли и размеров стропильных элементов. Для максимального декоративного эффекта допускается использование полукруглого конька поверх плоского.
9) Сложные элементы кровельной конструкции
Для монтажа композитной черепицы Люксард на скатах с внешним изломом используется карнизная планка (рис. 34). На скатах с внутренним изломом дополнительные комплектующие не нужны (рис. 35).
Конусные и полукруглые кровельные конструкции следует покрывать элементами, вырезанными из фирменных плоских листов «Люксард». Для их монтажа необходима сплошная обрешетка из доски, влагоустойчивой ОСП или фанеры, покрытых слоем гидроизоляции. Рядовые поверхности сложных скатов монтируются согласно рис. 36. Аналогичным способом можно монтировать кровельное покрытие и на простых скатных крышах.
10) Проходные элементы
Выходы на поверхность кровли рекомендуется делать при помощи фирменных аксессуаров, поставляемых в комплекте.
Они могут использоваться для прохода труб, систем вентиляции основных помещений и подкровельного пространства, установки антенн, креплений флюгеров и прочих аксессуаров.
Завершающие монтажные работы
Кромки металлических комплектующих, которые в процессе монтажа были обрезаны, необходимо загрунтовать. Места, где была повреждена посыпка, следует покрыть краской и нанести специальные гранулы. Аналогичные действия можно произвести на участках, где желательно скрыть элементы крепежа (например, шляпки метизов). Стыковочные швы композитных панелей и аксессуаров в сложных узлах следует заполнить смесью краски и гранул посыпки.
