Обозначения на пульте кондиционера

Кнопки на пульте управления

Включение кондиционера

На фото: Наличие кнопок on/off на пультах

Выбираем режим

На фото: Наличие кнопок «MOOD» и «DRY» на пультах

Настраиваем нужную температуру

Кнопки, позволяющие выбирать температурный режим, обозначены буквами «TEMP», сокращенно от слова Temperature. На них же могут быть либо стрелки, указывающие направление, либо символы «+» и «-». Эти обозначения позволяют снизить или повысить температуру в помещении.

На фото: Наличие кнопки «TEMP» на пультах

Регулируем скорость потока воздуха

На фото: Наличие кнопок «FAN», «SPEED», «MOOD» на пультах

Меняем направленность воздушного потока

• воздух направлен вверх;
• воздух направлен вниз;
• воздух направлен вправо;
• воздух направлен влево.

На фото: Кнопки пультов бытовых настенных кондиционеров

Режимы

Активируем режим сна

На фото: Наличие кнопки «Sleep» на пультах

Увеличиваем скорость охлаждения

На фото: Наличие кнопок «TURBO», «JET COOL» на пультах

Установка времени включения или отключения

На фото: Наличие кнопки «TIMER» на пультах

Включаем функцию самоочистки

На фото: Наличие кнопок «CLEAN» и «X-FAN» на пультах

Активируем ионизатор

На фото: Наличие кнопки «ION» на пульте кондиционера

Источник

Инструкция и руководство для
Sharp AY-AP12FHR-WH на русском

20 страниц подробных инструкций и пользовательских руководств по эксплуатации

Как почистить кондиционер

5 правил как не ошибиться в выборе кондиционера!

Кондиционер Sharp AY-X12TCM/AE-X12TCM Особенности эксплуатации и обзор функций

Кондиционер Sharp AY-X12TCM/AE-X12TCM Обзор

Кондиционер Sharp AY-X12TCM Внутренний блок Обзор

Особенности монтажа кондиционера

Сплит-система Sharp в Краснодаре. Видеообзор.

Кондиционеры Dantex RK-28SEG видео обзор

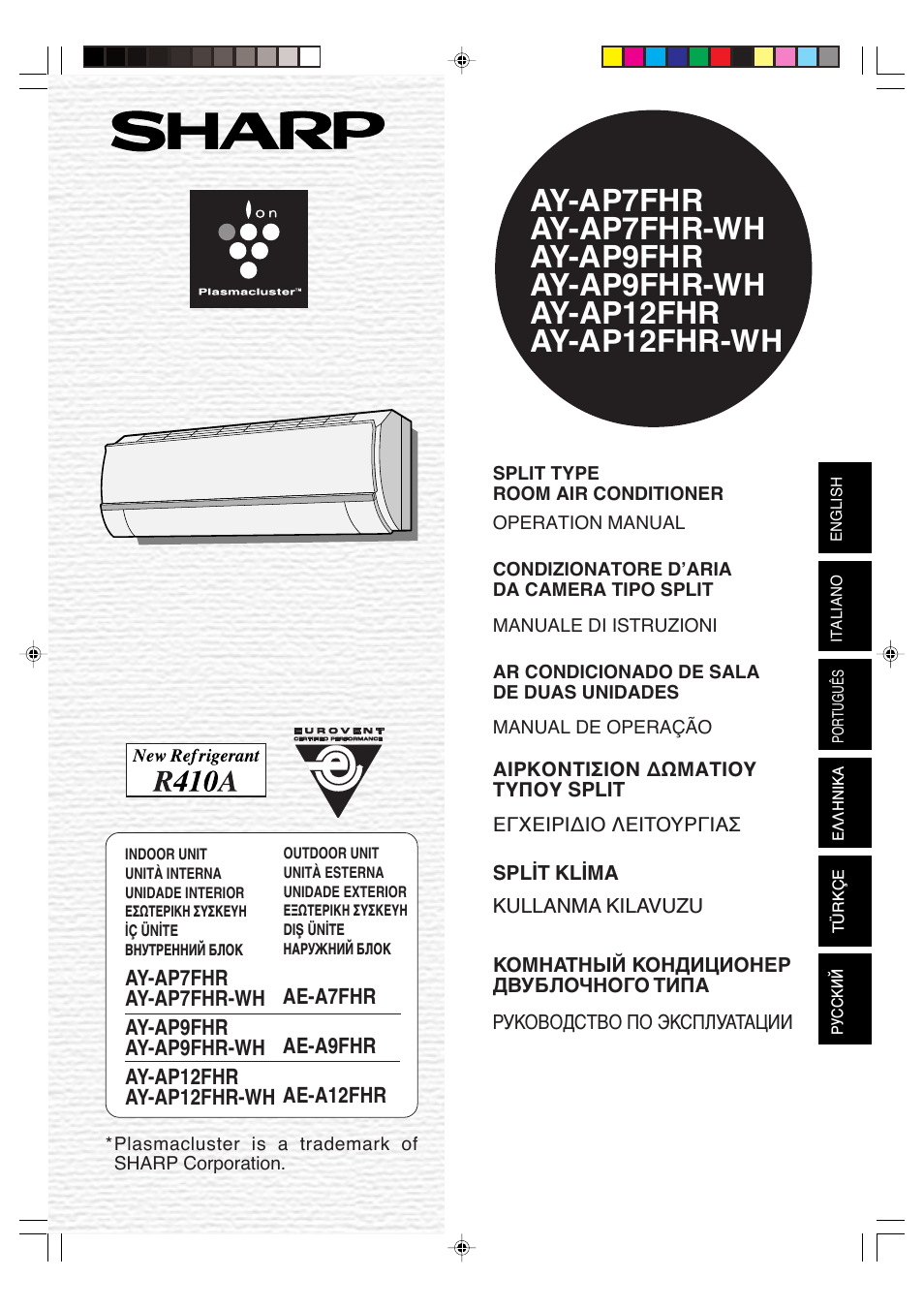

WH SPLIT TYPEROOM AIR CONDITIONER OPERATION MANUAL CONDIZION.

AY-AP12FHR-WH

AY-AP7FHR-WH
AY-AP9FHR

AY-AP9FHR-WH
AY-AP12FHR

AY-AP12FHR-WH

SPLIT TYPE
ROOM AIR CONDITIONER

CONDIZIONATORE D’ARIA
DA CAMERA TIPO SPLIT

MANUALE DI ISTRUZIONI

AR CONDICIONADO DE SALA
DE DUAS UNIDADES

MANUAL DE OPERAÇÃO

ΑΙΡΚ ΝΤΙΣΙ Ν ΔΩΜΑΤΙ Υ
ΤΥΠ Υ

ΕΓ ΕΙΡΙΔΙ ΛΕΙΤ ΥΡΓΙΑΣ

КОМНАТНЫЙ КОНДИЦИОНЕР
ДВУБЛОЧНОГО ТИПА

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

*Plasmacluster is a trademark of

INDOOR UNIT
UNITÀ INTERNA
UNIDADE INTERIOR
ΕΣΩΤΕΡΙΚΗ ΣΥΣΚΕΥΗ
∑Ç ÜN∑TE

DZENHTZZBQ ;KJR

OUTDOOR UNIT
UNITÀ ESTERNA
UNIDADE EXTERIOR
Ε ΩΤΕΡΙΚΗ ΣΥΣΚΕΥΗ
DIΩ ÜN∑TE

ZFHEÖZBQ ;KJR

• ENGLISH
  • CONTENTS
  • IMPORTANT SAFETY INSTRUCTIONS

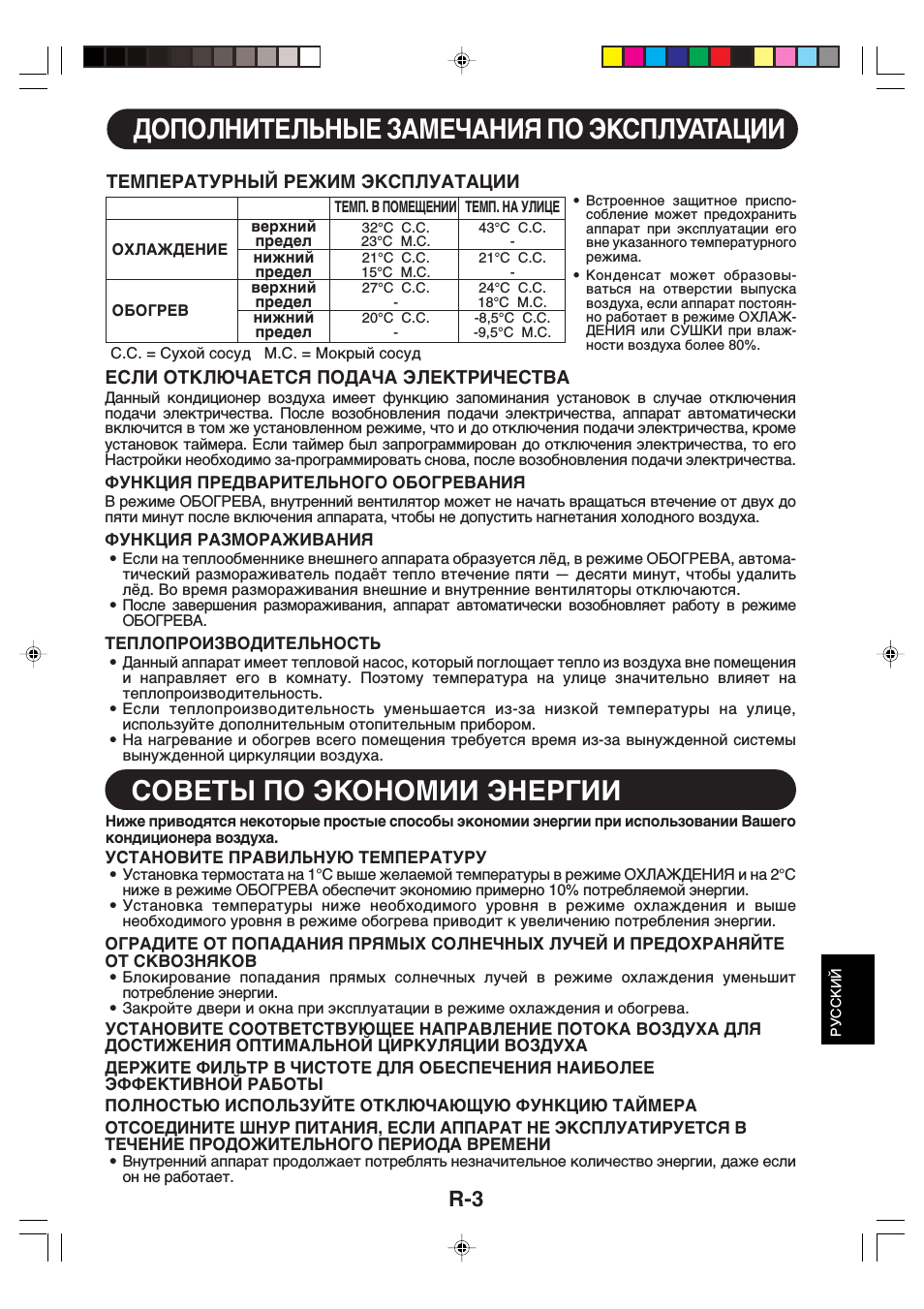

  • ADDITIONAL NOTES ON OPERATION
  • TIPS ON SAVING ENERGY

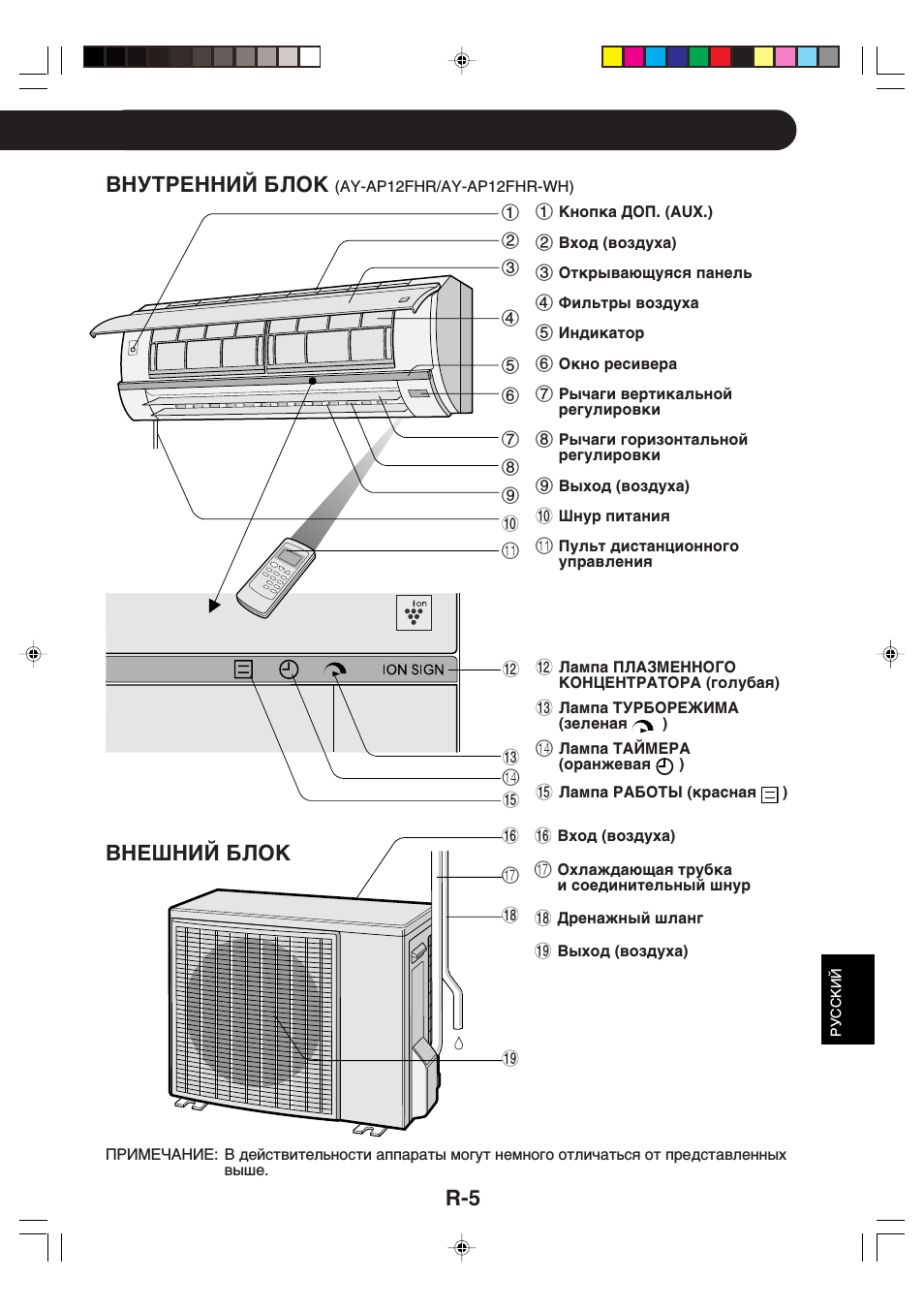

  • PART NAMES
    • INDOOR UNIT
    • OUTDOOR UNIT
    • INDOOR UNIT
    • OUTDOOR UNIT

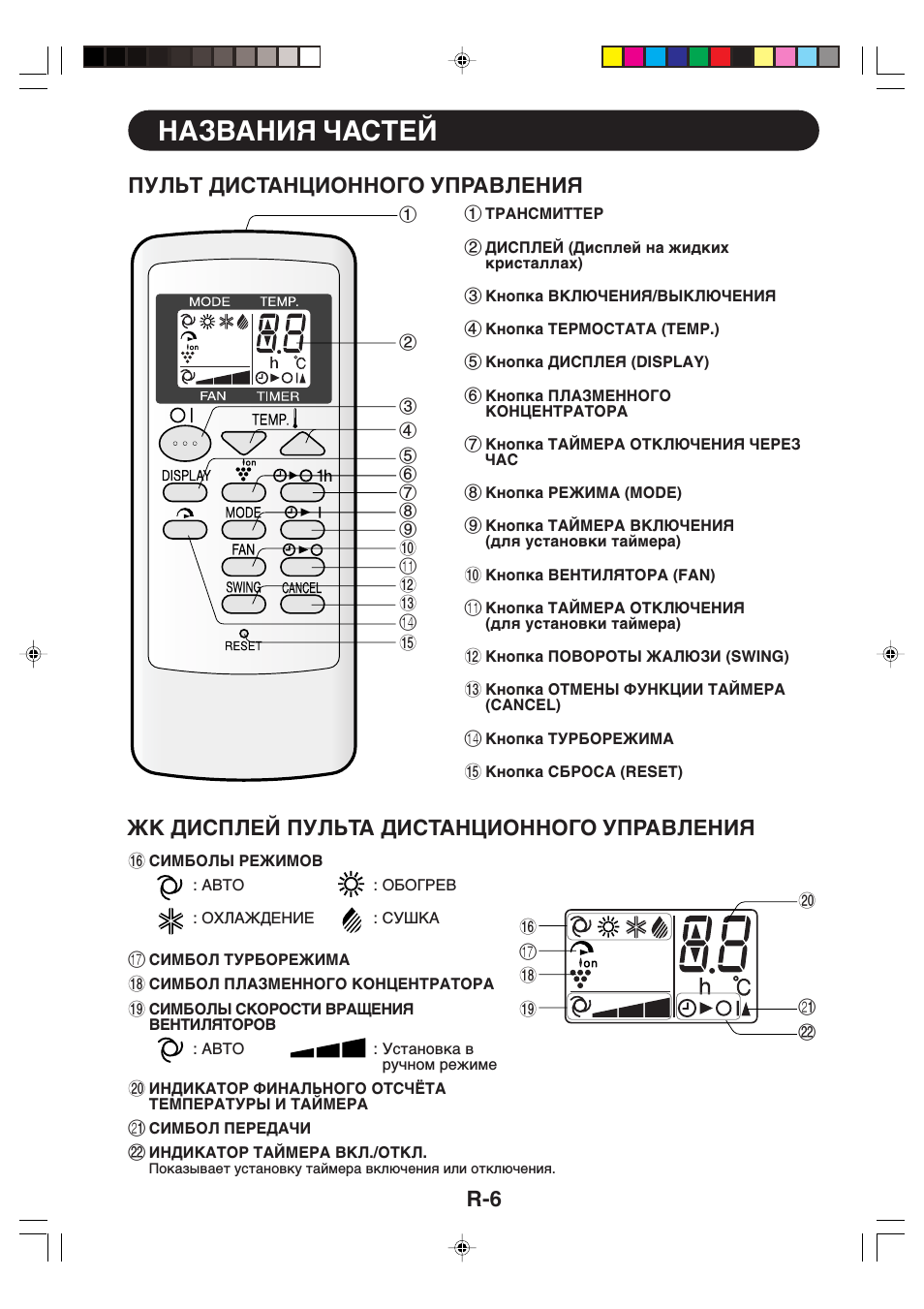

    • REMOTE CONTROL
    • L.C.D. REMOTE CONTROL DISPLAY
  • USING THE REMOTE CONTROL
  • BASIC OPERATION
  • ADJUSTING THE AIR FLOW DIRECTION
  • PLASMACLUSTER OPERATION
  • TURBO OPERATION
  • ONE-HOUR OFF TIMER
  • TIMER OPERATION
  • AUXILIARY MODE
  • MAINTENANCE
  • BEFORE CALLING FOR SERVICE
• ITALIANO
• PORTUGUÊS
• ΕΛΛΗΝΙΚΑ
• TÜRKÇE
• РУССКИЙ

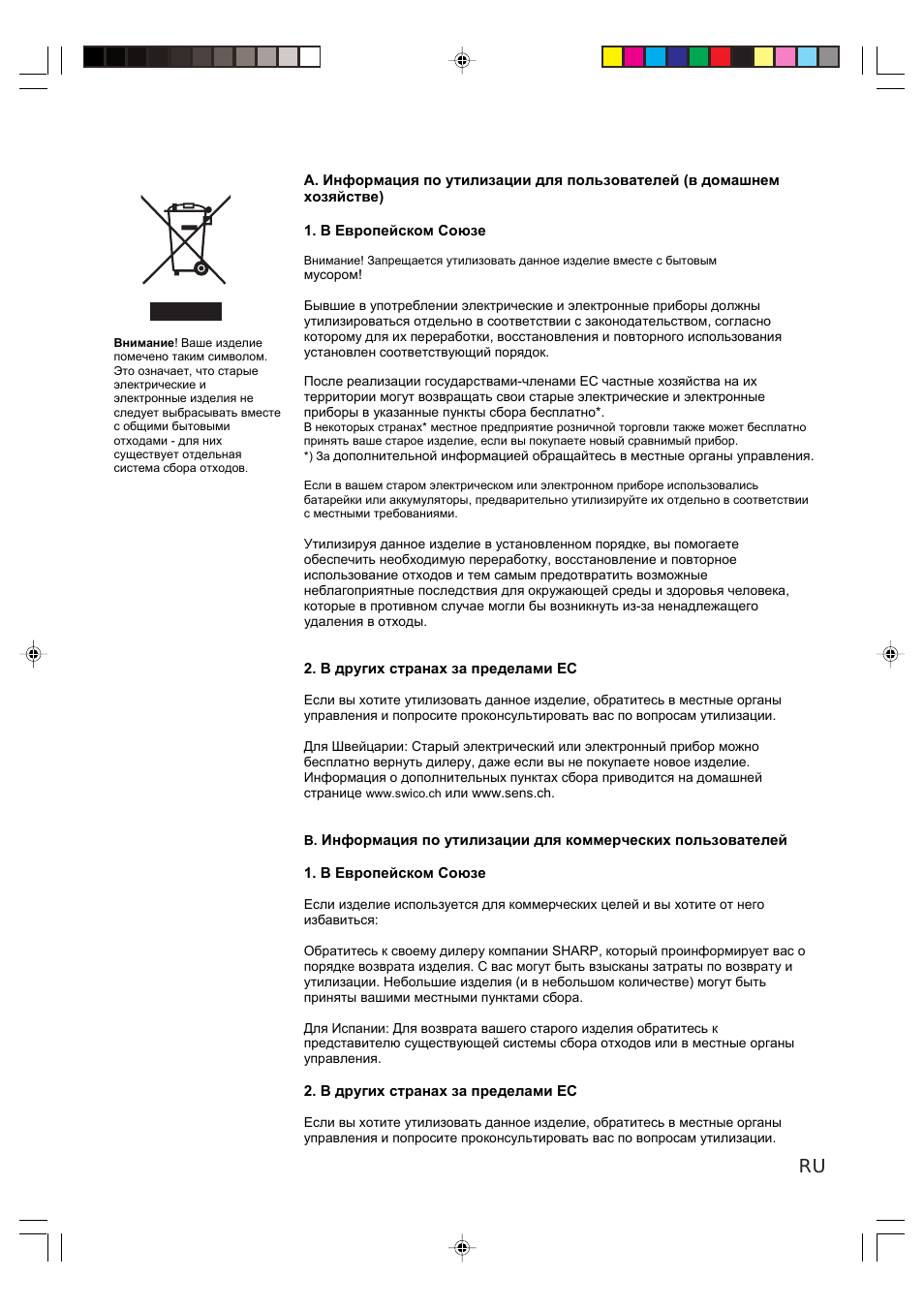

RU A. Информация по утилизации для пользователей .

A. Информация по утилизации для пользователей (в домашнем
хозяйстве)

1. В Европейском Союзе

Внимание! Запрещается утилизовать данное изделие вместе с бытовым

Бывшие в употреблении электрические и электронные приборы должны
утилизироваться отдельно в соответствии с законодательством, согласно

для их переработки, восстановления и повторного использования

установлен соответствующий порядок.

После реализации государствами-членами ЕС частные хозяйства на их
территории могут возвращать свои старые электрические и электронные
приборы в указанные пункты сбора бесплатно*.

В некоторых странах* местное предприятие розничной торговли также может бесплатно
принять ваше старое изделие, если вы покупаете новый сравнимый прибор.
*) За

дополнительной информацией обращайтесь в местные органы управления.

Если в вашем старом электрическом или электронном приборе использовались
батарейки или аккумуляторы, предварительно утилизируйте их отдельно в соответствии
с местными требованиями.

Утилизируя данное изделие в установленном порядке, вы помогаете
обеспечить необходимую переработку, восстановление и повторное
использование отходов и тем самым предотвратить возможные
неблагоприятные последствия для окружающей среды и здоровья человека,
которые в противном случае могли бы возникнуть из-за ненадлежащего
удаления в отходы.

2. В других странах за пределами ЕС

Если вы хотите утилизовать данное изделие, обратитесь в местные органы
управления и попросите проконсультировать вас по вопросам утилизации.

Для Швейцарии: Старый электрический или электронный прибор можно
бесплатно вернуть дилеру, даже если вы не покупаете новое изделие.
Информация о дополнительных пунктах сбора приводится на домашней
странице

Информация по утилизации для коммерческих пользователей

1. В Европейском Союзе

Если изделие используется для коммерческих целей и вы хотите от него
избавиться:

Обратитесь к своему дилеру компании SHARP, который проинформирует вас о
порядке возврата изделия. С вас могут быть взысканы затраты по возврату и
утилизации. Небольшие изделия (и в небольшом количестве) могут быть
приняты вашими местными пунктами сбора.

Для Испании: Для возврата вашего старого изделия обратитесь к
представителю существующей системы сбора отходов или в местные органы
управления.

2. В других странах за пределами ЕС

Если вы хотите утилизовать данное изделие, обратитесь в местные органы
управления и попросите проконсультировать вас по вопросам утилизации.

помечено таким символом.
Это означает, что старые
электрические и
электронные изделия не
следует выбрасывать вместе
с общими бытовыми
отходами — для них
существует отдельная
система сбора отходов.

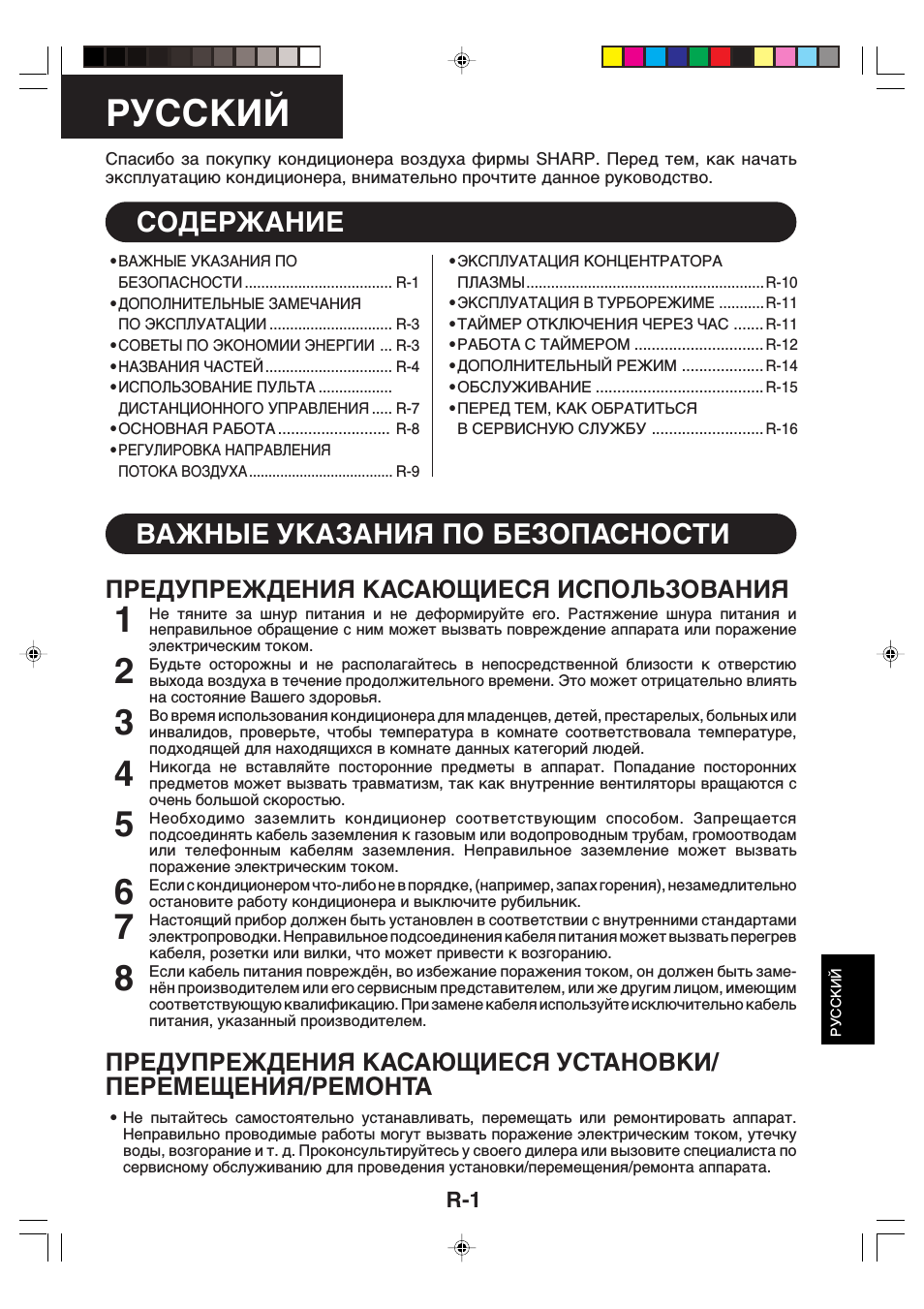

РУССКИЙ Спасибо за покупку кондиционера воздуха фирмы SHARP.

Спасибо за покупку кондиционера воздуха фирмы SHARP. Перед тем, как начать
эксплуатацию кондиционера, внимательно прочтите данное руководство.

•ВАЖНЫЕ УКАЗАНИЯ ПО

ПО ЭКСПЛУАТАЦИИ . R-3

•СОВЕТЫ ПО ЭКОНОМИИ ЭНЕРГИИ . R-3

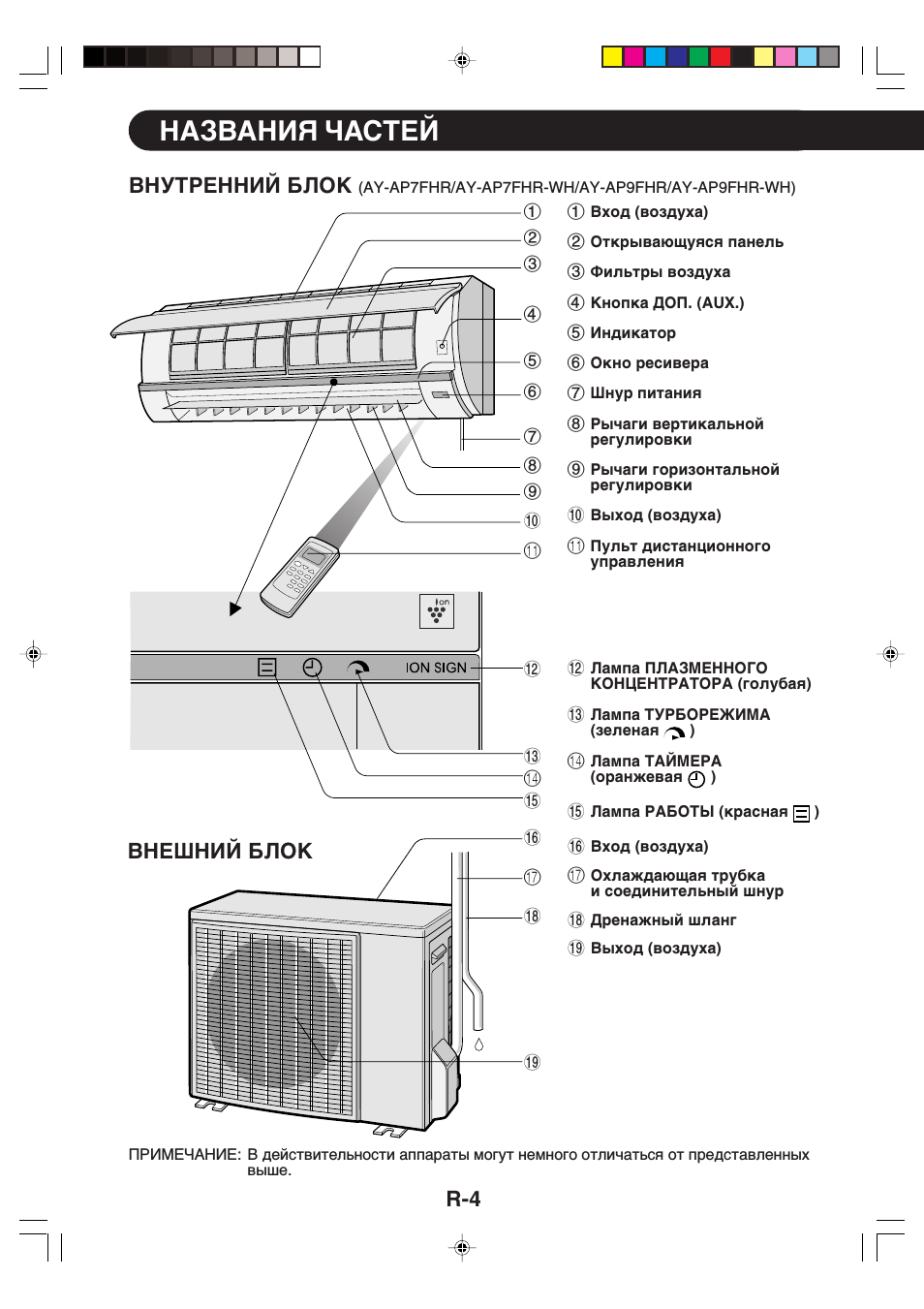

•НАЗВАНИЯ ЧАСТЕЙ . R-4
•ИСПОЛЬЗОВАНИЕ ПУЛЬТА .

ДИСТАНЦИОННОГО УПРАВЛЕНИЯ . R-7

•ОСНОВНАЯ РАБОТА . R-8
•РЕГУЛИРОВКА НАПРАВЛЕНИЯ

ПОТОКА ВОЗДУХА . R-9

•ЭКСПЛУАТАЦИЯ В ТУРБОРЕЖИМЕ . R-11
•ТАЙМЕР ОТКЛЮЧЕНИЯ ЧЕРЕЗ ЧАС . R-11
•РАБОТА С ТАЙМЕРОМ . R-12
•ДОПОЛНИТЕЛЬНЫЙ РЕЖИМ . R-14
•ОБСЛУЖИВАНИЕ . R-15
•ПЕРЕД ТЕМ, КАК ОБРАТИТЬСЯ

В СЕРВИСНУЮ СЛУЖБУ . R-16

ВАЖНЫЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЯ КАСАЮЩИЕСЯ ИСПОЛЬЗОВАНИЯ

Не тяните за шнур питания и не деформируйте его. Растяжение шнура питания и
неправильное обращение с ним может вызвать повреждение аппарата или поражение
электрическим током.

Будьте осторожны и не располагайтесь в непосредственной близости к отверстию
выхода воздуха в течение продолжительного времени. Это может отрицательно влиять
на состояние Вашего здоровья.

Во время использования кондиционера для младенцев, детей, престарелых, больных или
инвалидов, проверьте, чтобы температура в комнате соответствовала температуре,
подходящей для находящихся в комнате данных категорий людей.

Никогда не вставляйте посторонние предметы в аппарат. Попадание посторонних
предметов может вызвать травматизм, так как внутренние вентиляторы вращаются с
очень большой скоростью.

Необходимо заземлить кондиционер соответствующим способом. Запрещается
подсоединять кабель заземления к газовым или водопроводным трубам, громоотводам
или телефонным кабелям заземления. Неправильное заземление может вызвать
поражение электрическим током.

Если с кондиционером что-либо не в порядке, (например, запах горения), незамедлительно
остановите работу кондиционера и выключите рубильник.

Настоящий прибор должен быть установлен в соответствии с внутренними стандартами
электропроводки. Неправильное подсоединения кабеля питания может вызвать перегрев
кабеля, розетки или вилки, что может привести к возгоранию.

Если кабель питания повреждён, во избежание поражения током, он должен быть заме-
нён производителем или его сервисным представителем, или же другим лицом, имеющим
соответствующую квалификацию. При замене кабеля используйте исключительно кабель
питания, указанный производителем.

ПРЕДУПРЕЖДЕНИЯ КАСАЮЩИЕСЯ УСТАНОВКИ/
ПЕРЕМЕЩЕНИЯ/РЕМОНТА

• Не пытайтесь самостоятельно устанавливать, перемещать или ремонтировать аппарат.

Неправильно проводимые работы могут вызвать поражение электрическим током, утечку
воды, возгорание и т. д. Проконсультируйтесь у своего дилера или вызовите специалиста по
сервисному обслуживанию для проведения установки/перемещения/ремонта аппарата.

Важные указания по безопасности

ВАЖНЫЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

ПРЕДОСТОРОЖНОСТИ КАСАЮЩИЕСЯ ЭКСПЛУАТАЦИИ

Периодически открывайте окно или дверь для проветривания помещения,
особенно во время использования газового оборудования. Недостаточное про-
ветривание может причинить нехватку кислорода.

Не нажимайте на кнопки мокрыми руками. Это может вызвать поражение
электрическим током.

Для безопасности, выключите рубильник, если кондиционер не используется в
течение длительного промежутка времени.

Периодически проверяйте внешнюю крепёжную полку на износ и прочность
установки.

Не кладите посторонние предметы на внешний аппарат и не наступайте на него.
Предмет, положенный на него, или стоящий на нём человек могут упасть и
вызвать телесные повреждения.

Настоящий аппарат предназначен для использования в жилых помещениях или
офисах. Нe используйтe eго в сараях для разведения домашних животных или в
теплицах для выращивания растений.

Не ставьте сосуд с водой на аппарат. Если вода проникнет внутрь аппарата, это
может повредить электрическую изоляцию и вызвать короткое замыкание.

Не закрывайте отверстия входа и выхода воздуха аппарата. Это может привести
к снижению производительности или вызвать повреждения.

Перед тем, как приступить к техническому обслуживанию, удостоверьтесь в том,
что аппарат не работает и рубильник выключен. Вентилятор внутри аппарата
вращается и может Вас поранить.

Не разбрызгивайте и не лейте воду непосредственно на аппарат. Вода может
вызвать поражение электрическим током или повреждение оборудования.

Данное устройство не предназначено для эксплуатации его детьми или инвалидами
без постороннего наблюдения.
Необходимо следить за детьми, чтобы они не играли с аппаратом.

ПРЕДОСТОРОЖНОСТИ КАСАЮЩИЕСЯ РАЗМЕЩЕНИЯ
АППАРАТА

• Убедитесь, что кондиционер подключен к источнику питания, имеющего соотве-

тствующее напряжение и частоту.
Использование источника питания с несоответствующими параметрами напря-
жения и частоты может вызвать повреждение устройства и возможное возгора-
ние.

• Не устанавливайте аппарат в местах возможной утечки воспламеняющихся газов.

Это может вызвать возгорание.
Устанавливайте аппарат в местах с минимальным содержанием пыли, паров и
жидкостей в воздухе.

• Приготовьте дренажный шланг, чтобы обеспечить правильный отвод воды. Недо-

статочный отвод воды может привести к повышению влажности в комнате, порче
мебели и т. д.

• Проверьте, чтобы были установлены рубильник и электрический предохранитель на

случай утечки воды, в зависимости от места установки, во избежание поражения
электрическим током.

Источник

Как пользоваться пультом от кондиционера: функции, работа, нюансы

• Каковы функции современных кондиционеров?
• Особенности работы пульта дистанционного управления
• Как начать работу кондиционера с помощью пульта ДУ?
• Пульты ДУ нового поколения

Технологический прогресс не стоит на месте, поэтому каждый день в мире появляются все новые и новые образцы бытовой техники. Они помогают нам без труда навести порядок в доме, держать в чистоте нашу одежду, приготовить большое количество вкуснейших блюд, а также создать уютный микроклимат. Многая техника имеет функцию дистанционного управления, в которой не всегда получается сразу разобраться. Для лучшего понимания этого момента ниже будет подробно рассказано, как пользоваться пультом от кондиционера, чтобы создать в комнате комфортные условия.

Благодаря производству кондиционеров в помещении можно поддерживать стабильную температуру независимо от времени года: зимой пригодится настройка на тепло, а летом – поток холодного воздуха. Конечно, есть и противники данной техники, которые называют находящийся в такой комнате воздух «мертвым». Но разве лучше сидеть в душном помещении, где даже нет места сквозняку, или мерзнуть от жутких морозов?

Каковы функции современных кондиционеров?

Раньше кондиционер считался элементом роскоши людей с высокими доходами, однако сейчас он доступен человеку даже со средним заработком. В связи с этим в магазинах можно встретить разные модели, которые имеют определенный набор функций за соответствующую им цену.

Среди возможностей современных кондиционеров можно выделить:

• режим подачи теплого воздуха;
• режим подачи холодного воздуха;
• режим вентиляции;
• очистка воздуха;
• ионизация;
• увлажнение;
• отжим;
• установка таймера включения или выключения системы.

Соответственно, под каждую модель техники идет оригинальный пульт ДУ, который помогает выбрать тот или иной режим и подобрать необходимые характеристики. Обозначения кнопок на пульте имеют стандартный вид, поэтому если вы пользовались кондиционером когда-либо, то этот навык пригодится и в будущем.

Стоит заметить, что при отсутствии пульта ДУ кондиционер сможет работать только в автоматическом режиме. При этом он самостоятельно выбирает, какую функцию включить – обогрев или охлаждение. Если температура в помещении является ниже заданной, то включается обогрев; если выше – режим охлаждения.

Если вы знаете, как пользоваться пультом от кондиционера, и он находится в исправном виде, то тогда можно произвести такие операции:

• выключение или выключение кондиционера;
• выбор наиболее комфортного режима работы;
• выбор желаемой температуры и скорости вращения вентилятора;
• использование таймера для автоматического включения или выключения техники;
• задание направления раздачи воздушного потока, а также иные дополнительные функции, которые соответствуют купленной модели.

Информацию о текущих настройках кондиционера подскажут значки на экране пульта дистанционного управления. Некоторые из них модели имеют откидную крышку, и тогда управление совершается в двух положениях: закрытом и открытом. Все команды, которые задает пользователь, отображаются на дисплее. Поэтому не стоит бояться ошибиться, любое действие можно с легкостью отменить.

Особенности работы пульта дистанционного управления

Стоит заметить, что перед началом подачи команды с пульта ДУ необходимо проверить, что выбранный режим позволяет совершить желаемые настройки.

1. Пульт должен располагаться на дистанции не более 7 м от передней панели кондиционера.
2. При передаче команд, нужно направлять пульт строго на ИК-приемник, который находится справа на передней панели кондиционера.
3. Кондиционер с помощью звукового сигнала подтверждает получение команды от пульта управления.
4. Между непосредственно пультом дистанционного управления и кондиционером не должно находиться предметов, которые мешают прохождению сигнала.
5. При передаче определенных последовательностей команд требуется, чтобы временной интервал между нажатием кнопок не превышал некоторого времени. В противном случае введенные команды сбрасываются, и всю последовательность команд придется вводить заново.

Кондиционер должен в постоянном режиме «считывать» сигналы, которые идут от пульта дистанционного управления, например, показатели температуры или иные параметры. Поэтому располагайте пульт ДУ в таком месте, чтобы в нем не было препятствий для прохождения сигналов.

Также необходимо контролировать состояние индикатора заряда батареи, который начнет мигать при ее низком заряде, и при необходимости заменить гальванический элемент. В противном случае, эффективная работа кондиционера в целом будет нарушена.

Как начать работу кондиционера с помощью пульта ДУ?

Начало работы кондиционера осуществляется с нажатием кнопки «включения/выключения» на пульте дистанционного управления. После этого издается звуковой сигнал, на панели загорается зеленый светодиод, называемый AIRCON, и открываются жалюзи.

Затем возникает вопрос, как настроить кондиционер на холод или теплый режим, включить вентиляцию или сушку? Для этого существует кнопка «MODE», каждое нажатие которой переключает текущий режим на другой. Таким способом вы выбираете наиболее приемлемый для вас вариант.

Чтобы настроить необходимую температуру, необходимо воспользоваться кнопками «+» и «-», в зависимости от того, хотите вы включить обогрев или охлаждение помещения. Стоит заметить, что некоторые модели кондиционеров имеют весьма ограниченный температурный диапазон, который следует уточнить заранее перед процессом покупки, чтобы не расстраиваться позже. Также убедитесь, что выбираете температуру в соответствии с используемым режимом. Например, при использовании режима «обогрев» не получится создать прохладный поток воздушных масс в помещении.

Если вы используете осушение воздуха или автоматический режим, то скорость вращения вентилятора не регулируется. В таком случае вентилятор сам выставляет необходимые параметры.

При выборе функции «таймер» вы программируете автоматическую работу вентилятора на ближайшие сутки. Это осуществляется с помощью кнопки «TIMER», расположенной на пульте ДУ. На его экране появится «START» и первоначальное время, через которое включится кондиционер. Нажав кнопку «SET», вы сможете увеличить этот диапазон от 0 до 10 часов. При еще одном нажатии «START» вы программируете кондиционер на выключение, которое выставляется аналогичным способом.

Пульты ДУ нового поколения

Производители современной бытовой техники пытаются сделать процесс ее эксплуатации как можно проще. Поэтому как пользоваться пультом от кондиционера для его эффективной работы, можно научить даже более зрелое поколение. Благодаря понятному и комфортному интерфейсу, а также удобных кнопок этот процесс не вызовет никаких неудобств.

Теперь вы можете, сидя на диване или находясь в другой части комнаты с легкостью включить отжим воздуха, его вентиляцию или ионизацию. Но следите, чтобы на пути передачи сигнала между пультом ДУ и кондиционером не было никаких преград.

Но случаются такие ситуации, когда такой важный элемент как пульт ДУ ломается вследствие механических повреждений, либо теряется. Единственное, что вы сможете сделать, это включить кондиционер, используя кнопку на его боковой части, если, конечно, она там присутствует. Кроме этого, работа будет осуществляться в автоматическом режиме, поэтому скорректировать данные температуры, скорости и направления потока воздушных масс не представляется возможным.

В этом случае остается два варианта действий. Во-первых, можно попробовать найти оригинальный образец этой же фирмы. Но пульты различных производителей чаще всего трудно отыскать, на что уходит большое количество времени. Кроме этого, они имеют довольно высокую цену.

Во-вторых, можно приобрести пульт дистанционного управления универсального плана. Такой товар можно найти почти в каждом магазине бытовой техники, а также заказать через интернет. Кроме этого, если у вас в доме или в квартире находится более чем один кондиционер, то больше не будет необходимости путаться в большом количестве пультов, один такой экземпляр будет управлять всей техникой.

Таким образом, пульт дистанционного управления – действительно важный элемент в процессе эксплуатации, особенно это касается работы кондиционера. Благодаря нему вы полноценно сможете использовать свою технику и создать наиболее комфортные для вас условия в доме.

• Как правильно пользоваться кондиционером дома: советы и нюансы
• Как выбрать кондиционер домой: виды, функции, производители
• Кондиционер – что это такое и как им пользоваться
• Как настроить кондиционер на холод

Источник

Значки и кнопки на пульте управления кондиционером

Приветствую всех на сайте Кондиционерщик! Сегодня я постараюсь написать наиболее понятную инструкцию по управлению бытовой сплит-системой. Надеюсь, что после прочтения каждый пользователь сможет управлять абсолютно любым кондиционером.

Перед включением «сплита» убедитесь, что температура на улице соответствует его условиям эксплуатации. Если для вашей модели вы не знаете допустимых уличных температур, то не рекомендую включать прибор при температуре на улице ниже нуля градусов. Подробнее об этом читайте здесь.

Начну с того, что для использования кондиционера он должен быть подключен к сети. Обычно он подключается или вилкой в розетку или через «автомат» в электрическом щитке. При подаче «питания» на прибор вы услышите звуковой сигнал от внутреннего блока или увидите разовое открытие/закрытие жалюзи. Если электропитание не поступает, то читайте возможные причины.

P.S. Бывает, что некоторые кондиционеры автоматически включаются после подачи «питания» – в этом нет ничего страшного. Просто продолжайте его настраивать по инструкции.

Далее берем в руки пульт…

Картинка с сайта: ex-u.ru

Инструкция к пульту кондиционера – что означают кнопки и значки

Расположу все функции и кнопки в порядке важности от часто нажимаемых к редко используемым.

1. Чтобы включить кондиционер нужно один раз нажать кнопку «on/off» – обычно это самая большая выделенная ярким цветом кнопка.

Возможно, после нажатия кнопки прибор запустится не сразу (это зависит от выбранного режима и температуры).

1. Чтобы включить нужный режим есть кнопка «Mode» (может быть отображена на пульте в виде нескольких маленьких значков – снежинка/солнышко/капелька). При её нажатии режимы кондиционера переключаются последовательно. В большинстве приборов 5 режимов:

• автоматический (надпись «auto» или значок «треугольника» или другое);
• охлаждение (надпись «cool» или значок «снежинка»);
• обогрев (надпись «heat» или значок «солнышко»);
• осушение (надпись «dry» или значок «капелька»);
• вентилирование (надпись «fan» или значок «вентилятора» — важно не путать режим «fan» с кнопкой регулировки скорости «fan»).

После включения нужного режима важно подождать 5-10 минут пока «кондёр» перестроится.

P.S. Редко попадаются пульты, где режимы включаются не кнопкой Mode, а отдельными кнопками режимов – Cool, Heat, Dry и прочее.

1. Чтобы настроить температуру на каждом пульте есть кнопки «Temp». Они могут быть в виде «стрелок» или значков «+»/«-».


   Картинка с сайта: ex-u.ru

Принцип работы простой – какую температуру настроили на пульте, такую кондиционер будет поддерживать в комнате. Например, если настроили 25, то далее прибор будет стараться поддерживать в помещении +25 градусов (многие ошибочно думают что чем выше цифра, тем холоднее прибор будет дуть – это неверно. )

• Конечно, если кондиционер неправильно рассчитан, то он никогда не добьется нужной температуры.
• На некоторых моделях настроенная цифра автоматически меняется на текущую температуру в комнате – не путайтесь.
• Кондиционер не будет холодить, если на пульте вы настроили 25, а в комнате, допустим, уже 24 градуса. Тоже касается и режима обогрева (прибор не будет греть, если в комнате нужная температура уже достигнута).

1. Чтобы изменить скорость потока воздуха из внутреннего блока нужно найти кнопку «Fan speed» (это может быть просто «Fan» или просто «Speed», или значок «вентилятора»).

На дисплее скорость вращения вентилятора отображается в виде шкалы или надписей low/med/high/auto (медленная/средняя/быстрая/автоматическая скорости). При настройке автоматической скорости прибор сам выбирает с какой скоростью в данный момент крутить вентилятор.

Настройка скорости не влияет на значение настроенной температуры (например, если настроили 25 градусов, то они же будут поддерживаться). Эта функция влияет лишь на быстроту охлаждения помещения (быстроту достижения заданной температуры).

Важно не путать регулировку скорости вращения вентилятора «Fan», и режим работы «Fan» (вентилирование – переключается при помощи кнопки «Mode»). Также не путаем автоматическую скорость вращения вентилятора с автоматическим режимом работы прибора («Auto» — переключается также при помощи кнопки «Mode»).

1. Чтобы изменить направление потока воздуха нужно найти кнопку «Swing» или «Air flow» или «Air direction» (она может быть в виде значков «похожих на стрелки» или «похожих на скобки»).


   Картинка с сайта: ex-u.ru

Поток у любого кондиционера регулируется в двух направлениях – вверх/вниз и вправо/влево. Вверх/вниз у любого кондиционера регулируется кнопкой на пульте. А вот вправо/влево может быть регулировка и в ручном виде (в этом случае будьте осторожны и лучше выключите кондиционер).

Вариаций работы кнопки «Swing» вверх/вниз бывает несколько:

• бывает, что направление меняется в самом простом режиме (один раз нажали – шторки «плавают», второй раз нажали – шторки зафиксировались в любой точке амплитуды);
• бывает, что направление меняется пошагово (один раз нажали – шторка на шаг передвинулась, второй раз нажали – шторки еще на шаг передвинулись и так далее);
• бывает, что положение меняется, как показывает схематическое изображение на дисплее пульта.

Рекомендую с настройкой направления потока поэкспериментировать, чтобы найти самое безопасное положение (чтобы поток воздуха не дул на людей и на зоны отдых домочадцев – подробнее читайте здесь)

Это были основные кнопки, которые есть абсолютно на каждом пульте. Далее разберем дополнительные, более редкие кнопки и функции.

1. Чтобы включить «режим сна» используются кнопки «Sleep» (так же может быть «Good sleep»). Алгоритм работы данной функции у всех кондиционеров разный, но объединяет их то, что вентилятор работает на самых медленных оборотах. В данном режиме может автоматически изменяться настроенная температура не более чем на 2 градуса – это происходит постепенно в течение нескольких часов. Связано это с фазами сна человека, чтобы температура ночью при засыпании, пробуждении и в фазе глубокого сна была наиболее комфортной и безопасной.

На дисплее в режиме сна часто изображается значок «в виде луны». Подробнее как работает именно ваша модель при активации данной опции можно узнать только в инструкции по его эксплуатации (идет с документами к «сплиту»).

Примерно такую же функцию выполняет тихий режим «Quiet», только температура автоматически не изменяется.

1. Чтобы максимально быстро охладить помещение используется так называемый «турбо режим». Кнопки на пульте имеют надписи «Turbo», «Jet», «Jet cool», «Powerful», «Hi power», или значок похожий на значок «ускоренного вентилятора». Чтобы активировать ускоренное охлаждение нужно один раз нажать соответствующую кнопку. После чего вентилятор внутреннего блока начинает вращаться с наибольшей скоростью. При достижении заданной температуры «турбо режим» автоматически отключается. Так же его можно отключить самостоятельно повторным нажатием кнопки.
2. Чтобы запрограммировать время включения или отключения прибора используется таймер. У разных кондиционеров кнопки настроек таймера отличаются. У каких-то моделей всего одна кнопка («Timer»), у каких-то моделей на настройку времени предусмотрен целый блок кнопок («Clock», «Timer on», «Timer off», «On», «Off», «Cancel», «Set» и различные стрелки). У таких моделей настройка интуитивно более понятна – нужно сначала настроить текущее время, затем время включения или отключения «кондёра». А в моделях, где всего одна кнопка «Таймер», функцию переключения времени выполняют стандартные кнопки (регулировки температуры, вентилятора и прочие).

В большинстве случаев настройка начинается с нажатия кнопки «Timer». А далее лучше пользоваться инструкцией для конкретной модели для настройки текущего времени, времени включения или отключения «сплита». Если инструкция утеряна, то попробуйте найти её в интернете. Крайний вариант это пытаться настроить время и таймер так называемым «методом тыка».

1. Чтобы отключить подсветку индикации на внутреннем блоке, на некоторых пультах предусмотрена кнопка «Light» (так же может быть «Led display»). Эта функция просто отключает подсветку, если она раздражает, например, ночью. Ни на какие настройки отключение дисплея не влияет и кондиционер продолжает работать в настроенном режиме. Чтобы включить подсветку нужно повторно нажать на кнопку «Light».
2. Чтобы активировать функцию самоочистки внутреннего блока на некоторых моделях есть кнопка «Clean» (может быть «Auto clean», «X-fan», «Blow»). Смысл этой функции заключается в том, чтобы просушить детали внутреннего блока от влаги (таким образом предотвратить появление плесени). Работает эта опция после выключения сплит-системы – вентилятор внутреннего блока продолжает вращаться некоторое время (обычно до 20 минут). При активации автоочистки (самоочистки) на дисплее пульта обычно загорается значок похожий на вентилятор. Поэтому очень легко перепутать эту опцию со стандартной регулировкой скорости вентилятора.
3. Чтобы активировать ионизатор или плазменный генератор для некоторых кондиционеров предусмотрена кнопка «Plasma» (может быть «Ion» или что-то подобное). Благодаря этой функции включается в работу дополнительный фильтр, осуществляющий в общем смысле две функции:

• очищает воздух от пыли и микробов;
• обогащает воздух отрицательными ионами.

Осуществляется это благодаря электростатическому полю, создаваемым дополнительным устройством во внутреннем блоке кондиционера. Опция полезная, если она есть на вашей модели, то обязательно пользуйтесь.

1. Чтобы настроить поддержание температуры по датчику в пульте, а не по датчику во внутреннем блоке, на некоторых моделях предусмотрена кнопка «I-Feel». Данная опция призвана более точно поддерживать температуру в зоне отдыха человека. Но, по моему мнению, вполне можно настроить комфортную температуру и с традиционным датчиком.
2. Чтобы посмотреть текущую температуру в комнате на некоторых пультах предусмотрена кнопка «Temp». При ее нажатии на дисплее пульта или на дисплее внутреннего блока отображается текущая температура в помещении. Через несколько секунд после нажатия на данную кнопку, снова показывается настроенная температура. На некоторых кондиционерах текущая температура может показываться постоянно на внутреннем блоке устройства (отображается автоматически после настройки температуры).

«Скрытые» кнопки на пультах сплит-систем

На некоторых пультах есть «углубленные» кнопки, которые нажимаются тонким предметом. Это обычно кнопки «Reset» – сбрасывает настройки пульта к заводским (обычно к автоматическим). И кнопка «Lock», которая блокирует пульт от случайного нажатия (или, например, от детей). Чтобы разблокировать нужно нажать её повторно.

Последовательность настройки любого кондиционера

1. Сначала включаем кондиционер в «сеть»;
2. Включаем прибор кнопкой «On/off»;
3. Выбираем нужный режим кнопкой «Mode». Ждем 10 минут, и параллельно продолжаем настройку по следующим пунктам;
4. Настраиваем нужную температуру кнопками «Temp» или стрелками;
5. Если требуется, то настраиваем нужную скорость вращения вентилятора;
6. Если требуется, то настраиваем направление потока воздуха регулировками жалюзи «Swing»;
7. Если требуется, то активируем дополнительные опции – ионизатор, самоочистка, «i-feel», «sleep», «turbo» и прочие.

P.S. Если в комнате текущая температура соответсвует настроенной, то кондиционер не будет холодить (или греть в зависимости от режима).

Значки и кнопки на внутреннем блоке сплит-системы

Практически на всех внутренних блоках есть одна «волшебная кнопка», с помощью которой можно включить кондиционер с автоматической настройкой. Обычно она малозаметна – находится под передней крышкой блока на корпусе или на дисплее. Обозначается «auto» или «on/off». Настроить необходимые параметры при помощи этой кнопки нельзя – потребуется пульт, хотя бы универсальный (если утерян штатный). Подробнее об этой скрытой кнопке читайте по ссылке ниже (на статью про включение кондиционера без пульта).

Инструкции по настройке кондиционера в различных режимах

Если вам нужно включить кондиционер в определенном режиме, то на моем сайте уже есть все инструкции:

Рассмотренные в данной статьи кнопки и функции наиболее часто встречаются на пультах, но и попадаются «навороченные» пульты, где тоже есть все те же опции, только обозначены необычно. Примеры: круглые пульты на LG Stylist, так же на пультах Electrolux непонятные обозначения и прочие.

На этом, пожалуй всё… Если статья была для вас полезна, то оставляйте комментарии!

Источник

Как настроить универсальный пульт управления к кондиционеру

Картинка с сайта: ex-u.ru

• Как настроить универсальный пульт управления к кондиционеру
• Как настроить универсальный пульт
• Как включить кондиционер без пульта

Принцип настройки всех пультов одинаковый и заключается в воде нужного кода в память пульта. Как правило, к пульту прилагается инструкция, в которой есть таблица кодов под разные модели кондиционеров. Для настройки пульта существует два режима — это автоматический и ручной режим.

Картинка с сайта: ex-u.ru

Автоматическим режимом можно воспользоваться, если вы не знаете, какой у вас кондиционер или в таблице кодов нет вашей модели кондиционера. Для настройки в режиме авто поиска необходимо взять пульт в руку и направить на кондиционер. Найдите на пульте кнопку «SELECT»,нажмите и удерживайте её в течении 5 секунд, потом отпустите.

Картинка с сайта: ex-u.ru

Пульт будет автоматически посылать команды кондиционеру, и перебирать все имеющиеся коды. При этом на дисплее пульта коды будут мигать и меняться. Как только появиться правильный код, вы услышите звуковой сигнал от вашего устройства и кондиционер включится. В этот момент необходимо нажать на любую кнопку на пульте, процесс сканирования кодов будет остановлен.

Проверьте работу кондиционера с этим кодом. Если команды выполняются не корректно или некоторые функции не работают, запустите авто поиск кодов ещё раз, пока не найдёте тот код, при котором ваш кондиционер будет работать правильно.

Настройка в ручном режиме занимает меньше времени. Найдите код в таблице кодов под вашу модель кондиционера, их может быть несколько. Нажмите кнопку «SELECT», при этом код на дисплее пульта должен моргнуть один раз. С помощью цифровых кнопок введите код в память пульта и нажмите кнопку «ENTER», пульт запрограммирован.

Картинка с сайта: ex-u.ru

Проверьте как выполняются команды кондиционером. При не корректной работе кондиционера попробуйте ввести по очереди остальные коды. Также перебирать коды можно с помощью кнопок «TEMP+» и «TEMP-».

Картинка с сайта: ex-u.ru

После ввода правильного кода пульт управления кондиционером готов к работе. Вам будут доступны все основные функции. С пульта можно будет выбрать режим работы кондиционера — это холод, тепло, вентиляция, автоматический режим. Можно выставить нужную температуру, регулировать скорость вентилятора и выбрать направление потока воздуха.

Источник

Обозначения на пульте кондиционера

Кнопки на пульте управления

Включение кондиционера

Картинка с сайта: ex-u.ru

На фото: Наличие кнопок on/off на пультах

Выбираем режим

На фото: Наличие кнопок «MOOD» и «DRY» на пультах

Настраиваем нужную температуру

Кнопки, позволяющие выбирать температурный режим, обозначены буквами «TEMP», сокращенно от слова Temperature. На них же могут быть либо стрелки, указывающие направление, либо символы «+» и «-». Эти обозначения позволяют снизить или повысить температуру в помещении.

Картинка с сайта: ex-u.ru

На фото: Наличие кнопки «TEMP» на пультах

Регулируем скорость потока воздуха

Картинка с сайта: ex-u.ru

На фото: Наличие кнопок «FAN», «SPEED», «MOOD» на пультах

Меняем направленность воздушного потока

• воздух направлен вверх;
• воздух направлен вниз;
• воздух направлен вправо;
• воздух направлен влево.

Картинка с сайта: ex-u.ru

На фото: Кнопки пультов бытовых настенных кондиционеров

Режимы

Активируем режим сна

На фото: Наличие кнопки «Sleep» на пультах

Увеличиваем скорость охлаждения

Картинка с сайта: ex-u.ru

На фото: Наличие кнопок «TURBO», «JET COOL» на пультах

Установка времени включения или отключения

Картинка с сайта: ex-u.ru

На фото: Наличие кнопки «TIMER» на пультах

Включаем функцию самоочистки

Картинка с сайта: ex-u.ru

На фото: Наличие кнопок «CLEAN» и «X-FAN» на пультах

Активируем ионизатор

Картинка с сайта: ex-u.ru

На фото: Наличие кнопки «ION» на пульте кондиционера

Источник

Пульт для кондиционера шарп инструкция

Универсальный специализированный пульт KT-E08 предназначен для управления кондиционерами с 6000 кодами, подходит для многих мировых брендов; старых и новых моделей. Пульт имеет жидкокристаллический дисплей, часы с таймером включения и выключения, отображение температуры в комнате и т.д.

Настройка

Вставьте две батарейки AAA (R03) согласно полярности, указанной на батарейном отсеке, и выберите один из следующих способов настройки:

Ввод кода:

1. Найдите коды в таблице кодов, в которой сгруппированы коды моделей различных брендов. Выберите название своего бренда и введите первое четырехзначное число из представленных кодов в данной группе. Если первый код не подошел, попробуйте следующий, и делайте перебор кодов из таблицы до тех пор, пока не сможете управлять своим кондиционером. Например, для марки SAMSUNG попробуйте код «0188», если он не подошел, то «0189», и так далее.

2. Один раз нажмите на кнопку выбора режима программирования «SELECT» на дисплее высветится код. По очереди введите четыре цифры выбранного Вами кода. Например: «0188», нажмите «0», «0» перестанет мигать, нажмите «1», «1» перестанет мигать, нажмите «8», «8» перестанет мигать, нажмите последнюю цифру «8», «8» перестанет мигать, ввод кода окончен и настройка завершена.

3. Направьте пульт в сторону кондиционера, затем нажмите кнопку «One Key», и затем проверьте работоспособность пульта. Если все функции работают, настройка прошла успешно, если нет, попробуйте ввести следующий код из данной группы.

Автоматический поиск

Если марка кондиционера неизвестна, или если нужной марки нет в таблице кодов, выполните следующие действия:

1. Наведите пульт на кондиционер, затем необходимо нажать и удерживать кнопку выбора режима «SELECT» в течение пяти секунд, а затем отпустить. Таким образом активируется режим автоматического поиска. Пульт начнет последовательно выдавать сигналы с различными кодировками, а на дисплее будут высвечиваться цифры и постепенно увеличиваться. Как только кондиционер отреагирует на сигнал, нажмите любую кнопку для остановки поиска и подтверждения найденного сигнала.

2. Наведите пульт на кондиционер и снова нажмите кнопку «One Key». Если пульт управляет кондиционером, настройка закончена, если нет, продолжите автопоиск.

Использование кнопки «One Key»

Если необходимо включить кондиционер, направьте на него пульт и нажмите кнопку «One Key». Пульт сам определяет время года по текущей температуре в комнате. Летом температура будет установлена 26 °C. Зимой будет установлена температура 20 °C. Если установленная температура не устраивает, используйте кнопки «TEMP+» или «TEMP-» для установки необходимой температуры.

Установка часов

1. Нажмите кнопку «CLOCK», часы начнут мигать.

2. Нажмите кнопки «TIME+», или «TIME-» чтобы установить текущее время.

3. Повторно нажмите кнопку «CLOCK», часы перестанут мигать, установка времени завершена. Если не нажать кнопку «CLOCK», через пять секунд время установится автоматически.

Таймер включения и выключения

Независимо от того включен кондиционер или нет, можно настроить таймер включения и выключения.

1. Нажмите кратковременно кнопку «TM ON», на дисплее появятся часы и мигающее время. Для установки нужного времени нужно нажать кнопку «TIME+», или «TIME-», а через пять секунд время включения будет подтверждено.

2. Нажмите кратковременно кнопку «One Key», затем «TM OFF», на дисплее появятся часы и мигающее время. Нажмите кнопку «TIME+», или «TIME-» установите нужное время, через пять секунд время выключения будет подтверждено.

Можно устанавливать время в диапазоне 00-24 часа. Для отключения таймера дважды подряд нажмите кнопки «TM ON», или «TM OFF».

После ввода времени таймера пульт должен находиться в зоне управления кондиционером, и направлен в его сторону, иначе установки времени действовать не будут. Для отображения температуры в комнате нужно нажать кнопку «ROOM TEMP» и, примерно через пять секунд пульт вернется в предыдущий режим. Таким образом, данный пульт можно использовать в качестве термометра для контроля температуры в комнате.

Если пульт не используется длительное время, обязательно извлеките батарейки, чтобы избежать утечки электролита, который может повредить устройство. Если дисплей выглядит тускло, необходимо заменить обе батарейки новыми. После установки новых элементов питания не требуется снова настраивать код. Перед любыми настройками пульта проверьте, нет ли помех между настраиваемым пультом дистанционного управления и кондиционером. Действия будут выполняться, только если кондиционер принимает сигнал от пульта.

Источник
