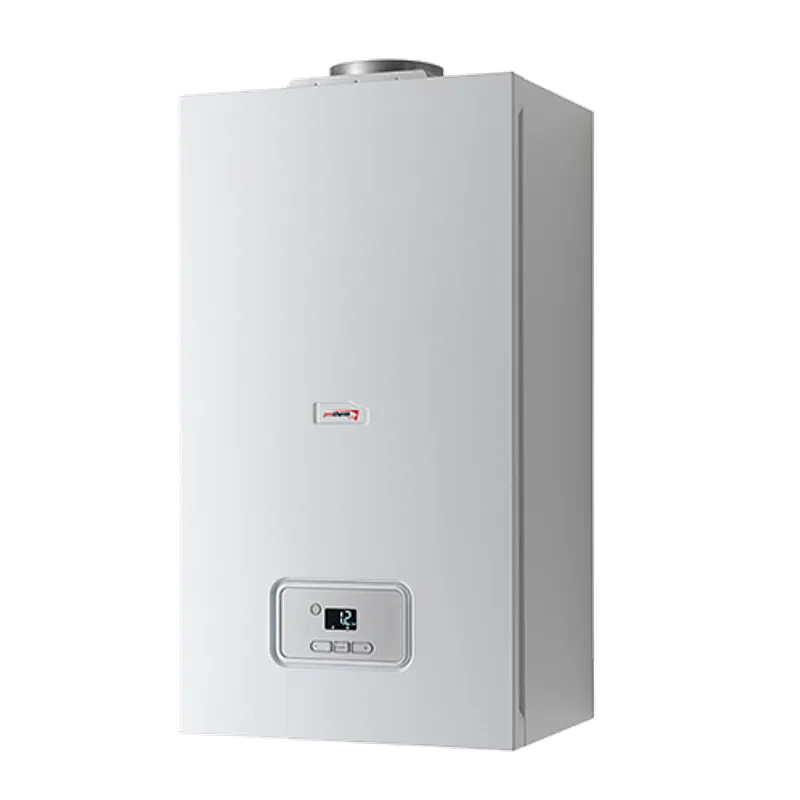

Устройство котла Гепард 23 MTV

Газовый котел укомплектован двумя контурами, для каждого из которых предусмотрен свой теплообменник: для ОС – медный, для ГВС – из нержавеющей стали. Уникальная бойлерная конструкция позволяет нагревать воду за 2 секунды. Модификация MTV комплектуется коаксиальным дымоходом, который выводят через стену на улицу. Он состоит из двух цилиндров, один расположен внутри другого. По внутреннему выходят отработанные газы, по внешнему поступает воздух, необходимый для горения.

Внимание! Современные модели оснащают гидравлическим модулем обслуживания бойлера и насоса из композитных материалов высокой прочности.

В устройство котла Протерм Гепард 23 MTV входит функциональный блок управления, который непрерывно мониторит состояние всех рабочих модулей, технологические процессы, определяет системные сбои, настраивает режимы, хранит историю ошибок. Модель обладает расширенным комплектом защиты: от перегрева, от промерзания, от затухания пламени и др. В автоматический модуль интегрирована шина eBus, которая отвечает за эффективность переходов функционала в процессы передачи тепла.

Также элементами конструкции котла являются циркуляционный насос Grundfos, горелка из хромоникелевого сплава, пневмогазовый SIT-клапан, мембранный бак на 5 литров.

Картинка с сайта: makipa.ru

Техническая схема модификаций 23 MTV и 23 MOV

Заводская комплектация котла Протерм

• турбина;
• мембранный бак;
• датчик давления водопровода;
• гидрогруппа;
• электронный блок управления;
• электрический розжиг;
• электродная система защиты;
• горелка;
• бойлер.

На заметку! Производитель настоятельно рекомендует использовать коаксиальные дымоходы этой же марки. Это условие сохранения гарантии.

Допустимо подключать к котлу этой модели низкотемпературные приборы в режиме Eco, включая систему «теплый пол».

Комплектация гидравлической группы:

• автоматический отводчик воздуха;
• датчик давлением ОС;
• пластинчатый теплообменник из нержавейки для второго контура;
• насос;
• SIT-клапан;
• предохранительный клапан на 3 атм.;
• трехпозиционный вентиль.

Картинка с сайта: makipa.ru

Внутреннее устройство Протерм Гепард 23

Принцип работы газового котла Protherm

Газовый котел Протерм функционирует по типовой схеме. Вода (или другой теплоноситель) подается в первичный теплообменник котла и нагревается до установленной пользователем температуры. Горячий теплоноситель подается во вторичный теплообменник, а затем на трехходовой клапан для частичного перемешивания с охлажденным потоком. После достижения нужного показателя температуры подается в контур отопления.

Горелка нагревает трубы обменника, а при достижении минимальной или максимальной температуры автоматически запускается и отключается БУ. Вентилятор для эффективного горения топлива нагнетает воздух по одному из отсеков коаксиального дымохода. Показатели температуры, давления и т.д. отражаются на дисплее.

Картинка с сайта: makipa.ru

Система отопления с электрокотлом

Виды газовых котлов отопления Protherm Gepard 23

Производитель предлагает оборудование этой серии в двух исполнениях: MTV – с вентилятором и коаксиальным дымоходом – и MOV – с атмосферной камерой и стандартным отведением продуктов горения. Вторая модификация предназначена для установки в отдельном помещении с классической системой дымоудаления и вентиляцией.

Турбированные Protherm Gepard 23 MTV  удаляют отработанные газы и продукты горения полностью, поэтому их можно размещать в жилых комнатах дома, за исключением спален. Защитой от внештатных обстоятельств служит блок управления с опцией самодиагностики, который непрерывно следит за работой устройства в целом и отдельных его частей.

Ознакомиться с моделями газовых котлов бренда Protherm и купить из них наиболее подходящую можно в нашем интернет-магазине.

Технические характеристики турбинированного Гепарда 23

• мощность – 23,3 кВт;
• площадь для обогрева – до 200 м2;
• температура ГВ – от +38 до +60 °C, температура ОС – от +38 до +80 °C;
• подключение к однофазной электрической сети;
• расход топлива из газопровода – 2,4 м3/ч, из баллона – 1,02 м3/ч;
• давление в контурах – 3 бар;
• автоматический контроль над теплотехническими процессами;

Картинка с сайта: makipa.ru

Модель котла MTV

• индивидуальные регулировки параметров, включая эквитермические – котел Протерм Гепард 23 можно подключить к уличному и комнатному термометру;
• возможность подключения низкотемпературных приборов;
• расширенная система защиты.

Важно! Владельцы отопительного оборудования Протерм Гепард 23 МТВ должны постоянно следить за качеством теплоносителя: проверять жесткость и показатели pH (рекомендованные параметры – 8,2 до 10). Твердые примеси можно удалять обычным и магнитным фильтром. В рабочую жидкость запрещено добавлять биоциды, антифриз, смягчающие присадки, антикоррозийные составы и другие химикаты, иначе гарантия станет недействительной.

Плюсы и минусы газовых котлов Protherm Gepard 23 MVT

Достоинства:

• высокое качество деталей, материалов, сборки согласно европейским стандартам;
• большой выбор моделей;
• высокий КПД – до 94%;
• простота эксплуатации, техобслуживания, ремонта;
• расширенный набор функций и опций;
• дисплей с антибликовым покрытием;
• хорошая адаптация к условиям эксплуатации в России;
• высокий уровень безопасности.

Картинка с сайта: makipa.ru

Комнатный регулятор Протерм

Минусы модели

• пластиковая гидравлическая группа;
• небольшой объем расширительного бака;
• высокая цена.

Настройка, подключение и запуск котла

Котел Protherm Gepard 23 MTV можно устанавливать на прочную стену из любых материалов. Если поверхность легко воспламеняемая, например, бревенчатая кладка, участок за котлом нужно изолировать. Для монтажа в заводской комплектации предусмотрен кронштейн.

После того, как агрегат надежно установлен, нужно подключить все необходимые коммуникации, строго соблюдая правила и технологии:

• Газ. Подключение котла к газопроводу имеют право выполнять только сертифицированные специалисты лицензированной компании. Подключать оборудование к энергоснабжению можно только после выполнения этой операции.
• Электричество. Можно котел Протерм Гепард подключить к штекеру и использовать обычную розетку. При прямой коммутации в сеть важно правильно подсоединить фазу к электроду, в противном случае агрегат не включится.

Картинка с сайта: makipa.ru

Подключенный к коммуникациям котел

• Водопровод. Подключение выполняется по стандартным правилам. Заполнять контуры нужно до появления на экране блока управления нужных номинальных значений давления. Заливать воду нужно медленно, чтобы она успевала вытеснить весь воздух из труб. Затем нужно сбросить пробки из батарей и котла и снова проверить давление.

Первый запуск – это тестирование оборудования на работоспособность, правильность соединений, корректность настроек. Во время включения могут быть обнаружены дефекты и ошибки, которые сразу же устраняются. Если из системы и оборудования воздух вышел не полностью, запуск прерывается появлением на дисплее кода ошибки, который сбрасывают и выполняют перезапуск. Попыток может быть несколько.

Важно! Подключение и первый запуск должны выполнять мастера сервисного центра, которые грамотно выставят системные настройки. Если владелец выполнит эти действия, в дальнейшем гарантийном обслуживании ему будет отказано.

Заказать установку котла отопления в Москве и Московской области можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».

Картинка с сайта: makipa.ru

Монтаж котла

Воздушные пробки в системе отопления

Завоздушивание системы отопления можно определить при прощупывании труб, радиаторов и соединений. Разница температур на соседних участках покажет место нахождения воздушной пробки. Несмотря на то, что на каждом радиаторе устанавливают отводчик воздуха, это не является гарантией полного стравливания.

Причинами скопления воздуха могут  быть: забитый клапан, отказ механизма и др. Кроме этого, воздушные пузырьки формируются в циркуляционном насосе, их также находит автоматика. Стравливать их нужно периодически, для этого стоит воспользоваться регулятором, расположенным в верхней части корпуса. Его нужно отвернуть на 1,5 оборота, должна вылиться вода.

Внимание! Стабильная работа циркуляционного насоса обеспечивается регулярным техническим обслуживанием. В ходе ТО нужно проверить электрическую схему: плотность контактов, целостность проводов, надежность питающего напряжения. Агрегат нужно очистить от ржавчины и отложения солей, промыть. Если на корпусе есть потеки, микротрещины, насос нужно снимать. Возможно, потребуется регулировка котла Протерм Гепард 23 mtv.

Картинка с сайта: makipa.ru

Ликвидировать воздушную пробку из системы отопления можно через кран Маевского

Сервисные настройки котла Протерм Гепард 23 MTV

Все электромеханические узлы регулируются и контролируются микропроцессором. Все алгоритмы действий заложены программным обеспечением, в котором предусмотрено два меню: для пользователя и для сервиса.

Управление выполняется через общедоступную программу. Для входа в сервисное меню модели Protherm Gepard 23 MTV нужно ввести код: удерживать «mode», при этом интерфейс дисплея изменится, далее с помощью «+» или «-» подбирать нужные символы пароля – это 35, в завершение нужно подтвердить действие повторным нажатием  «mode». При входе в меню сервиса сразу высвечивается первая строка информации d00, чтобы попасть к другим данным, нужно посредством «+» или «-» ввести нужный номер.

В видео показывают, как произвести сервисную настройку Protherm Gepard 23 MTV

Коды ошибок котла Протерм Гепард

Поскольку газовые котлы отопления – оборудование повышенной опасности, только несколько ошибок пользователь может исправить самостоятельно. Они описаны в инструкции к оборудованию. Самые распространенные ошибки в работе Protherm Gepard 23 MTV:

• F20 – F23. Превышение предельной верхней границы температуры теплоносителя или уменьшение объема рабочей жидкости из-за протечки. Причины этих неполадок одинаковы, устраняются они тождественно. Ошибки вызваны снижением скорости движения рабочей среды или течью. В этом случае нужно проверить состояние системы отопления во всем доме: целостность контура может быть нарушена в трубопроводе, агрегате, мембранном баке, радиаторах. Течь определить легко: разводы, пятна, лужи. Нужно восстановить герметичность контура, заполнить систему до нормальных показателей, которые отображаются на дисплее. Если эта ошибка появляется вновь, причины неисправности – другие. Для их выявления нужно обратиться к специалисту.

В ролике представлен отзыв на котел Protherm Gepard 23 MTV

• F28. Появление этой ошибки говорит о том, что при запуске не получилось разжечь пламя в горелке. Причинами могут быть засоры в форсунках и проблемы с подачей газа. Если при вторичном запуске снова появляется это сообщение, нужно вызвать специалистов.
• F29. Сообщение появляется во время работы газового агрегата. Появление этой ошибки говорит о том, что потухло пламя в горелке. Сначала нужно проверить подключение магистрального газа, оно может быть заблокировано клапаном из-за нестабильного напряжения электросети. Если все в порядке, то стоит осмотреть форсунки и датчик ионизации на предмет загрязнений. Их очистка устранит ошибку. Также причиной появления сообщения может быть нарушение коммутации датчика к заземлению. Если при вторичном запуске снова появляется это сообщение, нужно вызвать специалистов, поскольку устранять неисправности платы управления, газовой арматуры и электродов имеют право только они.
• F75. Информация о выходе из строя датчика давления, который не сумел обнаружить перепад. Эту неисправность могут устранить только мастера сервисного центра.

Картинка с сайта: makipa.ru

Регулировка показателей котла

Тактование газового котла и его последствия

Диапазон полезной мощности Protherm Gepard 23 MTV варьируется от 8,5 кВт  до 23,3 кВт. Согласно строительным правилам и требованиям такой котел должен быть подключен к отопительной системе с такой же мощностью: от 8,5 кВт до 23,3 кВт.

Заводские настройки котла предполагают средние показатели – 15 кВт. Если не произведена регулировка мощности газового котла Протерм Гепард 23 mtv, при подключении к отопительной системе она не примет его производительность. Из-за разницы параметров автоматическая настройка котла Протерм Гепард 23 mtv невозможна. Произвести регулировку сможет только пользователь. Если этого не сделать, в работе оборудования появится цикличность, которая быстро выведет агрегат из строя.

В видео показывают, как произвести регулировку мощности котла Protherm Gepard 23 MTV

Тактование – это сбой в работе котла, который проявляется в том, что горелка после запуска оборудования начинает греть теплоноситель до предельно высоких показателей. При достижении лимита нагрева рабочей среды на выходе агрегат отключается, не успев прогреть радиаторы. Но, поскольку насос через некоторое время запускается и обеспечивает проход теплоносителя по контуру, подавая в котел холодную среду, горелка запускается вновь. И снова быстро отключается.

В таком режиме котел продуцирует тепла намного больше, чем принимает контур отопления. Причина: быстрый рост температуры рабочей среды на выходе провоцирует отключение котла задолго до прогрева радиаторного контура. Усложняет ситуацию высокое гидросопртивление в трубах малого диаметра, из которых формируют контур. В них теплоноситель течет медленно, а в теплообменнике он нагревается и подается быстро.

На заметку! Если настройка котла Протерм Гепард 23 и отопительной системы произведена по правилам, температурный диапазон рабочей среды на входе и в обратной трубе не превышает 15 °C.

Картинка с сайта: makipa.ru

Панель управления для котла Протерм

Запуск оборудования в работу – самый сложный момент. В это время узлы и механизмы максимально нагружены. В этот момент действуют пусковые токи, а в горелку подается увеличенная порция топлива, часть которого уходит через дымоход. При тактовании включение/выключение происходят часто, значит, увеличивается износ узлов, повышается потребление газа, снижается КПД. Поэтому устранять цикличность работы газового агрегата нужно сразу после обнаружения. Для этого необходимо выровнять мощность котла и отопительной системы.

Регулярное обслуживание котла позволит продлить срок его службы. Как правильно это делать, рассказывают в видео

Коротко о главном

Газовые котлы Protherm Gepard 23 MTV пользуются популярностью у российских домовладельцев благодаря высокому качеству и доступной цене. Разработчикам удалось создать надежное и эффективное оборудование с расширенным набором функций и опций, о которых пользователь должен знать много, чтобы своевременно принимать меры. Управление – простое, нужно только запомнить алгоритмы или держать инструкцию под рукой.
