Крепеж бачка к унитазу инструкция

Предпочитаете экономить семейный бюджет, создавая комфорт в доме собственными руками? Согласитесь, что многие работы вполне под силу сделать самостоятельно, не приглашая для этого незнакомых сантехников, электриков и слесарей. Вы решились выполнить крепление бачка к унитазу, но никогда этого не делали и не знаете, с чего начинать?

Мы поможем вам разобраться в сути вопроса — в статье подробно описан процесс монтажа различных сливных бачков. Рассмотрены особенности арматуры в навесных, встроенных и привычных баках сантехники типа компакт. Крепление и сборка сопровождается пошаговыми фотоматериалами и пояснениями.

В помощь домашнему сантехнику мы подобрали ролики с видеорекомендациями по сборке арматуры, установке бачка и замене унитаза. Благодаря подробному описанию процесса монтажных работ эта задача будет по силам любому человеку, умеющему применять нехитрый домашний инструментарий на практике.

Тонкости выбора унитаза

Не будем углубляться в дизайнерские нюансы – подбор цвета и формы фаянсового друга, а также и другой необходимой сантехники, каждый осуществляет на свой вкус. А вот разобраться в том, какой именно тип тандема «унитаз — сливной бачок» окажется наиболее удобным для собственноручной установки, просто необходимо.

Рассмотрим самые распространенные по типу монтажа разновидности сливного бачка.

Компакт — сливной бачок, который располагается непосредственно на специальном выступе унитаза и после установки составляет с ним практически единое целое. Для тех, кто не может похвастаться сантехническим образованием, такая схема компоновки является наиболее предпочтительной, так как в этом случае сборка максимально проста.

Картинка с сайта: sovet-ingenera.com

Самая удобная для самостоятельного монтажа разновидность сливных бачков. К преимуществам этого типа относятся также цена и разнообразие моделей

Встроенный (скрытый) бачок для подвесного или напольного унитаза. Устанавливается в специальную нишу или прячется за фальшь-стеной. В принципе, сам монтаж не слишком сложен, так как в комплекте идет специальная опорная рама — инсталляция, к которой и крепятся основные детали.

И все же для ее точной подгонки необходимы некоторые дополнительные навыки и повышенная внимательность. К тому же потом нужно будет еще и закрывать все оборудование декоративными материалами, что также требует дополнительных сил и средств.

Картинка с сайта: sovet-ingenera.com

В случае покупки системы подобного типа вам самостоятельно придется не только устанавливать полный комплект — каркас, бачок, унитаз и коммуникации, но и закрывать раму декоративными панелями

Навесной или автономный сливной бачок. Крепится отдельно от унитаза на стене и соединяется с ним с помощью дополнительной перепускной трубы.

Длина этой трубы может быть совсем небольшой, что позволяет использовать современную арматуру (внутреннюю начинку) бачка и пользоваться для спуска воды небольшим рычажком или привычной кнопкой вместо советской цепочки с ручкой. Однако установка такого бачка требует достаточно много сил, умений и времени.

Картинка с сайта: sovet-ingenera.com

Несмотря на наши еще советские воспоминания, автономные сливные бачки могут быть не менее удобными и красивыми, чем современные. Модернизированная арматура позволяет пользоваться самыми последними новинками, а возможность выбрать любую длину перепускной трубы значительно расширяет функционал

Следует также заметить, что по финансовым затратам первый вариант будет самым выгодным – все необходимое уже идет в комплекте покупки. Следует только проверить наличие всех составляющих.

А вот в третьем и особенно во втором случае необходимы средства на дополнительные детали, причем далеко не факт, что их можно докупить в том же магазине, где выбрана основная сантехника.

Перед покупкой новой сантехнической емкости для замены внимательно изучите ее состояние. Не исключено, что достаточно провести ремонт сливного бачка. Для его выполнения в большинстве случаев емкость тоже придется снимать и затем ставить обратно.

Предварительные работы перед монтажом

Прежде чем приступать непосредственно к монтажным работам, необходимо провести подготовку как места действия, так и объекта приложения сил, в данном случае – сливного бачка со всеми вспомогательными элементами.

Причем предварительные работы ведутся в несколько этапов (хотя и не все они являются обязательными – все зависит от выбранного типа оборудования).

Шаг #1 — демонтаж сливного бачка перед заменой

Прежде чем установить новый сливной бачок, нужно предварительно демонтировать старый. И если ваш унитаз образца еще времен Советского Союза, лучше заручиться поддержкой помощника – одному ворочать чугунный бачок и сбивать приржавевшие болты будет нелегко.

Картинка с сайта: sovet-ingenera.com

При откручивании гибкого шланга подачи воды от впускного клапана подставьте какую-нибудь посудину (например, ведро), чтобы не разлить остатки жидкости в трубе на пол

Сама же разборка происходит по следующей схеме:

1. Отключаем поступление воды к бачку (перекрываем центральный вентиль).
2. Удаляем из него оставшуюся жидкость, то есть просто спускаем воду.
3. Отсоединяем емкость от труб – водопроводной и перепускной, если она есть (именно на этом этапе очень пригодится помощник).
4. Откручиваем крепежные болты и снимаем старую конструкцию. Выполняем эти операции с осторожностью, чтобы не уронить тяжелый бачок и не повредить кафельный пол или чашу унитаза.
5. Очищаем освободившееся место для нового монтажа. Стараемся полностью удалить ржавчину и остатки цемента, оставив лишь ровную, без дефектов поверхность.

После тщательного выполнения всех перечисленных этапов, можно приступать к подготовительным работам.

Шаг #2 — подготовка места и материалов

Прежде чем монтировать новый бачок, проверьте состояние остальной сантехники и коммуникаций.

Картинка с сайта: sovet-ingenera.com

При покупке полного комплекта унитаза рекомендуем обязательно проверить наличие всего обещанного, а также убедиться, что крепежные элементы соответствуют вашим условиям установки

На что обратить внимание:

1. Чаша унитаза. Даже если вы меняете только сам бачок, необходимо убедиться, что основной элемент «тандема» установлен правильно. Для этого проверьте с помощью строительного уровня, ровно ли он расположен – при значительных отклонениях крен лучше устранить. Такая тщательность нужна при установке компакт-унитаза, так как из-за наклона бачок в этой системе может работать некорректно. Заодно стоит обследовать подсоединение оборудования к канализации.
2. Подведенные коммуникации. На этом этапе следует уточнить расположение и состояние трубы подвода холодной воды, которую затем нужно перекрыть. Заодно рассчитайте, какой длины должен быть гибкий шланг для подключения бачка к водопроводу, а также необходимость включения в систему шарового крана или дополнительных отводов для подачи воды (например, к стиральной машинке).
3. Сливной бачок. Убедитесь, что сама емкость не имеет дефектов, все комплектующие запчасти в наличии и идеально подходят для монтажа. Длина крепежных болтов и гибкого водяного шланга должна быть достаточна для надежного соединения, а все прокладки и муфты соответствовать размерам. Также стоит проверить комплектность и работоспособность внутренней арматуры.

Теперь удостоверьтесь, что все необходимые инструменты и материалы находятся под рукой – так вы потратите меньше сил и времени на процесс монтажа.

Картинка с сайта: sovet-ingenera.com

Для установки сливного бачка нужно не так уж и много инструментов, причем большинство из них наверняка найдется у любого хозяйственного человека, привыкшего что-то делать по дому своими руками

Для работы понадобятся:

• Для установки компакт-бачка унитаза нужны лишь гаечные ключи – плоский рожковый или накидной и цилиндрический торцевой. Причем рожковый можно заменить переставным или вообще воспользоваться плоскогубцами, а торцевой может быть как монолитным, так и составным. Эти ключи используются для затягивания крепежных болтов.
• При монтаже остальных видов сливных бачков нужно добавить еще рулетку со строительным уровнем и карандашом (отмечать расположение отверстий под крепеж), а также дрель (или перфоратор) и молоток для установки дюбелей под болты.
• Подсоединение перепускной трубы дополнительно требует разводного ключа под диаметр соединительной муфты.
• Чтобы обеспечить водонепроницаемость соединений, стоит запастись силиконовым герметиком и уплотняющей лентой, а для профилактики коррозии металлических частей, контактирующих с водой (чаще всего головок болтов) — и специальной смазкой.

Перед началом монтажа не забудьте перекрыть воду центральным вентилем.

Особенности арматуры основных типов бачка

Практически всегда при самостоятельном креплении сливного бачка приходится собственноручно устанавливать механизм набора и спуска воды – внутреннюю арматуру.

К счастью, для большинства современных конструкций этот процесс интуитивно понятен и не вызывает сложностей, да и инструкция присутствует в любом случае. Но на всякий случай мы рассмотрим упрощенную схему, обращая внимание на различные нюансы крепления.

Тип #1 — внутренний механизм компакт-унитаза

В арматуре компакт-унитаза чаще всего имеются лишь два основных элемента – впускной и выпускной клапан. Впускным (поплавковым) устройством является деталь, подключающаяся к водопроводной трубе, которая служит для набора жидкости и регулировки ее уровня.

Установка ее происходит всего в несколько шагов:

• Перед монтажом механизма в его внутреннюю полость у наружного выхода нужно предварительно установить фильтр для очистки поступающей воды или убедиться, что он укомплектован производителем.
• Приспособление крепят к нижней стенке бачка (по приложенной инструкции), надевая изнутри обязательную уплотнительную прокладку, а снаружи закрепляя специальной гайкой, входящей в набор.
• Наружный выход оснащен резьбой, к которой после установки бачка на место подключается гибкий шланг подвода воды.

Выпускной клапан или сливной сифон бывает двух видов – одноуровневый или двухуровневый. И если при открытии первой разновидности в унитаз выпускается вся вода из набранного бачка, то во втором случае вы сами можете решать – спустить весь запас или только его половину.

Само устройство можно разделить на три части: соединительная чаша, основной механизм и кнопка срабатывания.

Установка производится по аналогии с впускной конструкцией:

• Нижняя деталь сделана в форме этакой поддерживающей чаши, которая и ставится в отверстие слива бачка. Здесь также применяется резиновая (или силиконовая) прокладка и фиксирующая гайка.
• После закрепления бачка к нижней детали простым поворотом с защелкиванием добавляют основную поршневую систему.
• Последним шагом (уже после установки крышки) будет монтаж кнопочного узла.

Как уже упоминалось, при выборе компакт-системы можно быть уверенным, что все необходимые гайки и прокладки входят в набор. Но в том случае, если вас не устраивает качество материалов, которыми нередко комплектуют сантехнику из среднего или «эконом» класса, можно заменить некоторые запчасти.

Например, взять надежные силиконовые прокладки вместо «родных» резиновых или нержавеющие болты.

Картинка с сайта: sovet-ingenera.com

Арматура современного сливного бачка, вне зависимости от его вида, ограничивается всего двумя механизмами – по набору и спуску воды

Но такую модернизацию стоит провести еще до установки, по образцу выверяя соответствие новых деталей основных узлам механизма.

Тип #2 — арматура навесного сливного бачка

Чаще всего отличие внутреннего устройства автономного бачка от компакта заключается в выводе впускного клапана на боковую стенку с применением рычажного спускного узла. Из-за этого меняется и вид поплавкового приспособления, и система спускового клапана.

Картинка с сайта: sovet-ingenera.com

Такой набор арматуры частенько используется для навесного сливного бачка, располагающегося высоко над унитазом и соединенного с чашей подающей трубой

Однако сам монтаж от этого не становится сложнее – достаточно точно следовать указаниям инструкции.

Тип #3 — механизм встроенного сливного бачка

Большим преимуществом при покупке подвесного унитаза со встроенным бачком является отсутствие работ по установке арматуры в смывную емкость. Вы получаете уже полностью собранный механизм, остается только присоединить на переднюю панель двойную кнопку. Но этот этап мы рассмотрим подробней при описании процесса установки бачка.

Основные монтажные работы

После подготовительных работ и сборки внутренней части можно приступать к монтажу сантехники. Но так как устанавливать каждую разновидность бачка унитаза нужно по-своему, то выбирайте из трех разных пошаговых схем наиболее подходящую к вашему случаю.

Инструкция #1 — крепление бачка к компакт-унитазу

Наиболее простой в применении является схема установки сливного бачка к полке унитаза типа компакт. Процесс установки и крепления включает ряд традиционных действий:

Здесь и полный набор инструментов не нужен, и даже без помощника можно обойтись.

• Во внутреннюю часть бачка вставляют и закрепляют необходимые компоненты арматуры (выше этот процесс описан отдельно).
• На полку (специальную выступающую часть) укладывают уплотнитель. При должном затягивании крепежных болтов прокладка герметично закрывает соединительное отверстие для слива воды, однако можно для надежности дополнительно посадить ее на силиконовый клей.
• Сливную емкость устанавливают на унитаз таким образом, чтобы прокладка оказалась точно под нижней частью выпускного клапана (слива), а отверстия для соединительных болтов в бачке и унитазе совпадали.
• На болты надевают пластиковые шайбы и резиновые конусовидные прокладки (конусом вниз), потом их продевают в оба отверстия, после чего натягивают второй комплект – плоские резиновые прокладки и пластмассовые шайбы – и вручную закручиваются гайки.

Так как руками достаточно сильно затянуть гайку не получится, то в дело идут инструменты – гаечные ключи. Сверху головку болта подкручивают торцевым ключом, при этом снизу придерживая гайку рожковым или накидным.

При затягивании болтов не стоит особо усердствовать – чем сильнее будет нагрузка на уплотнительную прокладку, тем меньше срок ее службы. К тому же при слишком сильном давлении болтов на керамику бачка могут образоваться трещины.

Следующим этапом монтажа является идеальное выравнивание установленного бачка с помощью строительного уровня, для чего с нужной стороны подтягивают или ослабляют крепеж.

После окончания работ с болтами их головки закрывают пластиковыми насадками или обрабатывают антикоррозийной смазкой. Убедившись, что вся арматура полностью установлена внутри бачка, производят ее настройку. Сверху накладывают крышку и кнопку слива воды.

В последнюю очередь выступающую часть впускного клапана и водопроводную трубу совмещают гибким шлангом с вложенными резиновыми прокладками. Для большей надежности можно дополнительно применить уплотняющую ленту или сантехническую паклю.

Пользоваться в этом случае клеем не желательно – а вдруг придется менять шланг? На завершающем этапе установки проводят проверку на герметичность и адекватность работы спускного механизма бачка. Для этого включается подача воды в сливную емкость.

Если в области уплотнительной прокладки, местах соединения гибкого шланга с водопроводной трубой и впускным клапаном все в порядке, проводится пробный слив воды. После чего опять делают контроль возможных протечек. По окончании теста система «унитаз – сливной бачок» готова к использованию.

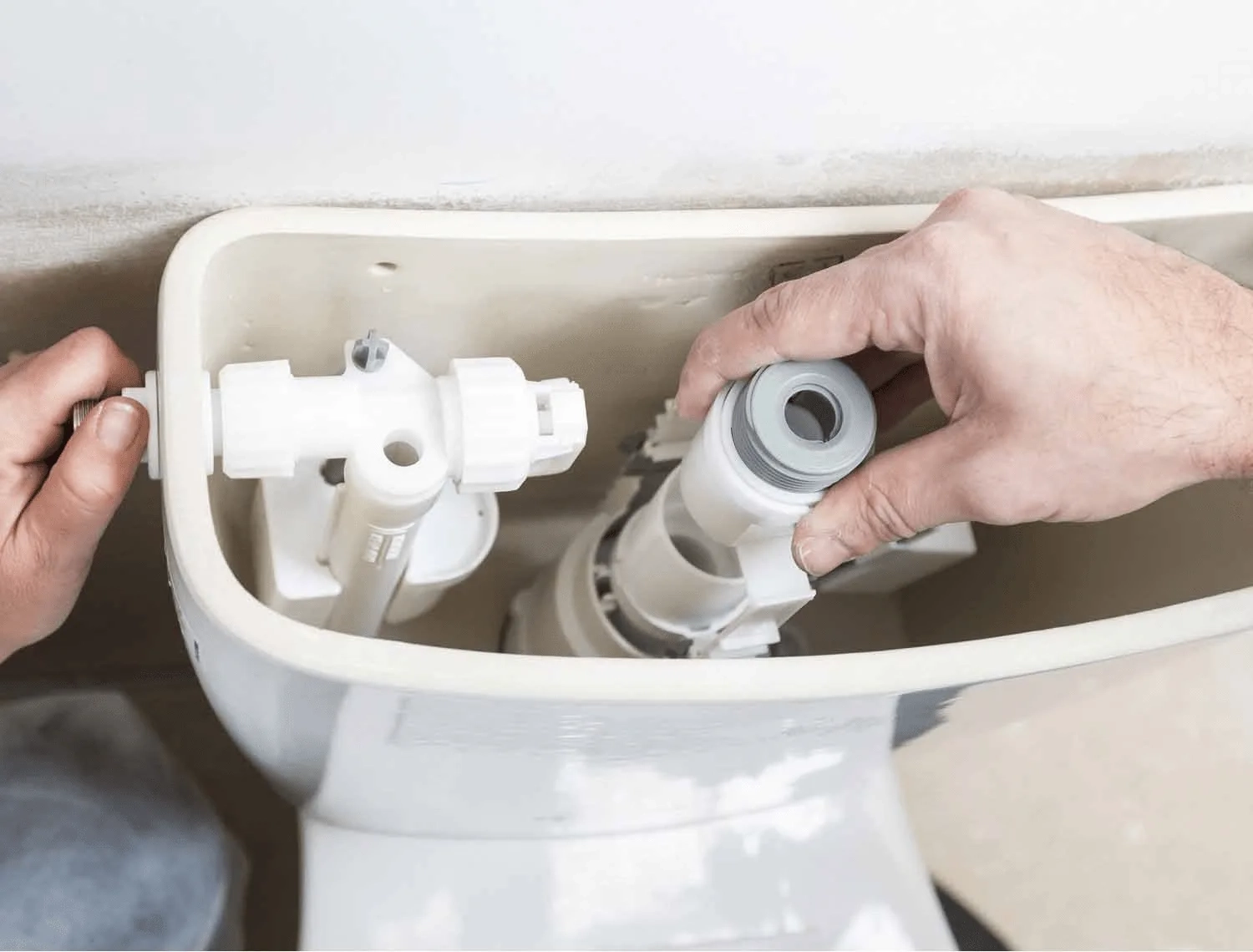

Первый этап – сборка внутренней арматуры.

Картинка с сайта: sovet-ingenera.com

Первый этап – сборка внутренней арматуры. Показана установка обоих клапанов, хотя, как уже писалось выше, вместо выпускного клапана на этом этапе можно установить только седло – нижнюю соединительную чашу.

Важный момент – при полной установке обоих приспособлений их подвижные части не должны касаться друг друга.

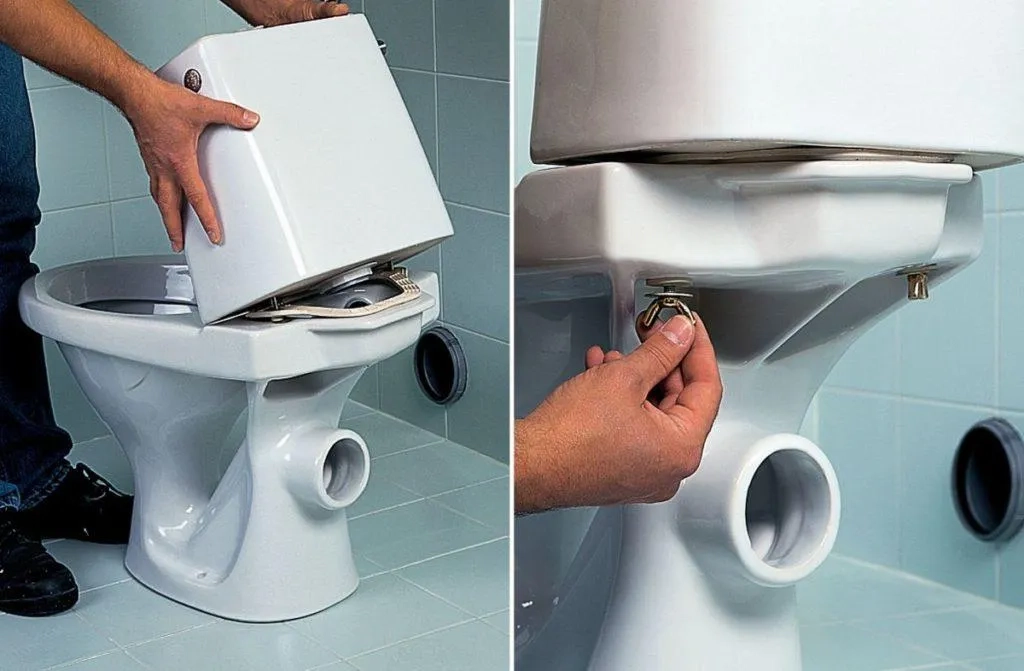

Затем настала очередь выполнить непосредственное крепление бака на полочке унитаза.

Картинка с сайта: sovet-ingenera.com

Схема установки и крепления сливного бачка на полку унитаза. Помните, что затягивание крепежных элементов должно быть равномерных с обеих сторон.

В самом конце устанавливаем на место крышку бачка и кнопочный узел, подсоединяемый к выпускному клапану арматуры.

Картинка с сайта: sovet-ingenera.com

В самом конце устанавливаем на место крышку бачка и кнопочный узел, подсоединяемый к выпускному клапану арматуры. Будьте внимательны – кнопка должна четко сесть механизм спуска воды. Регулировка производится на основной части клапана.

Если же вы еще не сталкивались с сантехническими проблемами лицом к лицу, то стоит поучиться у более знающих людей.

Инструкция #2 — установка автономного бачка

Как уже упоминалось, монтаж навесного сливного бачка более сложен, поэтому подумайте о привлечении помощника.

Основные шаги по установке:

• К унитазу подсоединяют перепускную трубу и на стене отмечают место крепления бачка, после чего трубу с унитаза снимают до окончания работ с бачком. Причем хотя бы примерно рассчитать высоту расположения сливной конструкции, то есть длину соединительного элемента, нужно заранее.
• На выбранной высоте высчитывают точки расположения крепежных элементов, выверяя их с помощью рулетки и уровня.
• По сделанным отметкам дрелью или перфоратором сверлят отверстия и ставят дюбеля.
• В бачок вставляют арматуру и подсоединяют перепускную трубу, не забывая о герметизирующих прокладках.
• Собранный бачок крепят к стене, закручивая болты в подготовленные отверстия.
• Трубу подключают к унитазу, а бачок к водопроводу, заботясь о герметичности соединений.

Использование различных шайб, прокладок и других уплотняющих элементов ничем не отличается от таковых при предыдущем способе монтажа.

Тестовые испытания установленного оборудования также проводят по одинаковой схеме.

Инструкция #3 — сборка встроенного типа

Основным отличием тандема из подвесного унитаза и встроенного бачка от предыдущих конструкций является наличие единой системы инсталляции – каркасной рамы, на которую и устанавливаются все компоненты.

Если кроме замены поврежденного бачка требует ремонта инсталляция, его проводят обязательно, прежде чем закрыть опорную конструкцию сантехники обшивкой.

Общая схема монтажа выглядит следующим образом:

• Путем поочередного тестового подсоединения основных элементов (бачка, переходника к выходу канализации и других) высчитываются самые удобные положения рамы каркаса относительно стен, пола и канализационных труб. При этом четкость горизонтальных и вертикальных брусьев обязательно выверяется с помощью уровня.
• После окончательного формирования системы инсталляции и закрепления выставленных размеров рамы с помощью фиксирующего механизма (или обычных болтов) на стене и полу отмечают точки расположения крепежных элементов.
• Перфоратором делают необходимые отверстия. Для различных отделочных материалов применяют специальные сверла – например, отдельно для бетона, кирпича или керамической плитки.
• Монтажную раму надежно крепят к стене и полу болтами на дюбеля или анкерными болтами.
• На уже зафиксированный к поверхностям каркас устанавливают все составные элементы конструкции – от бачка до канализационного сифона.
• Сливную емкость подключают к водопроводу.
• Раму закрывают отделочными материалами (это может быть и гипсокартон с последующим декоративным покрытием, и различные виды панелей).
• В вырезанные в отделке отверстия ставят двойную кнопку для слива и подвешивают унитаз.

Но, несмотря на универсальность предложенной схемы, приоритетом всегда должна быть инструкция к вашей системе – потрудитесь изучить ее перед установкой, ведь несоблюдение этого правила может привести к дорогим ошибкам.

Картинка с сайта: sovet-ingenera.com

Дорогая система скрытой инсталляции сантехники очень технологична. Это, с одной стороны, реально снижает мышечную нагрузку на мастера, но с другой – предъявляет повышенные требования к его знаниям и умениям

Выводы и полезное видео по теме

Для того чтобы процесс установки арматуры в бачок был более понятным, посмотрите видеоинструкцию, где рассматривается сборка и настройка нескольких видов клапанов:

Предлагаем просмотреть видео, где происходит полная установка компакт-унитаза профессиональным сантехником с пояснением нюансов для новичков:

Вот одна из инструкций по монтажу инсталляций. Посмотрите, какими отточенными должны быть ваши действия:

Как видите, некоторые системы может смонтировать абсолютно непричастный к сантехнике человек. Но если вы понимаете, что вам не хватает опыта или времени на ремонтные работы, а купленный комплект обошелся в немалую сумму, лучше пригласить знающего специалиста.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Нам интересны ваши рассказы о том, как вы фиксировали смывной бачок для замены уплотнителя или полностью меняли емкость. Задавайте вопросы, если они возникли у вас в ходе ознакомления с текстом.

Бачок для унитаза – это сантехническое устройство, которое хранит воду для слива в унитазе. Он состоит из резервуара, механизма слива и крышки. Бачки бывают разных типов:

Картинка с сайта: santehnika-msk.ru

-> Купить бачки для унитаза по выгодной цене <-

1. Элемент комплекта унитаз-компакт

   Устанавливается снизу унитаза. В этом случае чаша унитаза оборудована полочкой, на которую монтируется бачок. Слив воды осуществляется посредством нажатия на управляющий элемент.

   -> Купить унитаз-компакт со скидкой до 60% <-

2. Автономный бачок


   Такая конструкция подвешивается к стене выше унитаза. Крепление бачка к унитазу осуществляется за счет выведенной трубы.



   Картинка с сайта: santehnika-msk.ru

Как крепить бачок к унитазу: инструкции и советы

1. Демонтаж старой сантехники


   Перед установкой нового бачка необходимо снять старый. Отключите водоснабжение, снимите крышку бачка и отвинтите его.



   Картинка с сайта: santehnika-msk.ru

2. Подготовка места


   Очистите поверхность унитаза от старых уплотнителей и загрязнений. Убедитесь, что место для бачка ровное и чистое.



   Картинка с сайта: santehnika-msk.ru

3. Сборка арматуры


   Следуйте инструкции по сборке бачка. Обратите внимание на установку уплотнителей и прокладок.



   Картинка с сайта: santehnika-msk.ru

4. Крепление бачка к унитазу


   В зависимости от типа бачка, следуйте инструкции по его установке. При креплении автономного бачка используйте выведенную трубу.



   Картинка с сайта: santehnika-msk.ru

5. Проверка работоспособности


   Подключите водоснабжение и проверьте, что бачок заполняется и сливает воду корректно.



   Картинка с сайта: santehnika-msk.ru

Варианты крепления сливного бачка к унитазу

• Арматура унитазов-компакт

  • Приспособление крепится к нижней стенке бачка с помощью уплотнительной прокладки и специальной гайки.
  • Наружный выход оснащен резьбой, к которой подключается гибкий шланг подвода воды.
  •

    Картинка с сайта: santehnika-msk.ru

• Внутреннее устройство сливного бачка навесного типа

  • Монтаж производится внутри бачка.
  • Сливное устройство крепится к нижней стенке бачка.
  •

    Картинка с сайта: santehnika-msk.ru

• Внутреннее устройство встроенного сливного бачка

  • Этот вариант подходит для унитазов с встроенным бачком.
  • Сливное устройство устанавливается внутри бачка.
  •

    Картинка с сайта: santehnika-msk.ru

  • -> Купить бачки скрытого монтажа, по выгодной цене <-

Итог

Выбор метода крепления зависит от типа унитаза и предпочтений монтажника. Независимо от выбранного варианта, важно следовать инструкциям и обеспечивать герметичность соединений. Надеемся, что эта информация поможет вам правильно установить бачок для унитаза и обеспечить надежное функционирование вашей сантехники!

Если у вас возникнут вопросы, просто позвоните нам по номеру 8 (800) 555-11-95 или оставьте заявку на нашем сайте в разделе Контакты (в самом низу страницы).

Наши специалисты с удовольствием помогут вам!

Обычно в комплекте с унитазом идет и инструкция, в инструкции не только описание, но и чертежи, схемы.

Проблемы с болтами, прокладками, шайбами могут возникнуть если инструкции нет, или она только на иностранном языке.

Перед тем как «собирать» болты (винты) нужно между бачком унитаза и платформой установить прокладку, прокладки разные, по материалу изготовления, по форме.

В моем случае она выглядит вот так.

Далее внимательно осматриваем крепеж бачка к платформе, он тоже может быть разным.

Главное на что обращайте внимание, между барашковой, или шестигранной гайкой должна быть металлическая шайба (в некоторых креплениях идет пластиковая шайба).

Конусная прокладка устанавливается изнутри бачка унитаза, плоские прокладки и с наружной и с некотором крепеже, внутренней стороны.

Так как крепеж разный, учитывайте нюансы, но если винты с плоской головкой под отвертку то под головку устанавливаем металлическую шайбу (или пластиковую), далее конусная прокладка.

Вставляем болт в отверстия бачка и платформы унитаза.

Затем идет плоская прокладка (резиновая), далее шайба и в конце гайка.

Это общие моменты, но в зависимости от крепежа могут быть нюансы.

И ещё, гайки (под рожковый ключ, или барашковые) затягиваем с равномерным усилием, прокладку под бачком унитаза нужно выжать, но без фанатизма.

Бачок должен ровно «садиться» на платформу унитаза, без всяких перекосов.

Если переживаете что сделать что-то неправильно, не спешите подключать бачок к воде, налейте воду в бачок, из ведра и проверьте эти узлы на герметичность.

Если есть небольшая протечка, плотней подтяните гайки, возможно прокладки выжали не до конца, но опять же, гайки подтягиваем равномерно, вначале одну, затем вторую.

Если течь не устранили, значит установили бачок неправильно, переделываем работу.

Если течи нет, подключаем унитаз к воде.

На подачу воды в бачок, обязательно устанавливается кран, в моем случае, это шаровый кран, но можно установить и вентиль.

Подключение бачка, к водопроводу (ХВС) может быть и боковым (левым, правым) и нижним, учитывайте это.

После того как полностью наполните бачок унитаза водой, рекомендую ещё раз протянуть гайки.

Инструкция пошаговая с фото

Здравствуйте, уважаемые домашние мастера. Сегодня в этой статье я хотел бы рассказать вам о самостоятельной установке подвесного унитаза — инсталлированного бачка с рамой и подвесного унитаза. Если лень делать самому, совершите вызов сантехника на дом у нас! Звоните!

Выбор инсталляции:

Про выбор и покупку я ничего не буду повествовать, только скажу одно — у меня не малый опыт по ремонту инсталляций, «Gerebir» на высоте. Все сделано продумано и просто. Если сказать честно, то ломаться нечему, единственная проблема в загрязнении наливного клапана грязью из нашего российского водопровода. Бороться с этим явлением довольно легко — необходимо устанавливать фильтр тонкой очистки и все будет в шоколаде. Grohe — наоборот, все усложняют и придумывают инновации, но толку мало — со временем начинает заклинивать и не подавать признаки к жизни. Конечно инсталляции Grohe ремонтируются, но весьма усложняют во время поломки жизнь владельцам.

Необходимый инструмент для установки инсталлированного бачка:

1. Это конечно же перфоратор с буром диаметром 10.
2. Болгарка  — любая.
3. Гаечный ключ на 13 или намного лучше когда у вас имеется трещотка с головкой 13.
4. Молоток.
5. Крестовая отвертка.
6. Нож — подойдет любой.
7. Рулетка.
8. Маркер или карандаш.
9. Уровень — желательно с магнитами.
10. И самое главное это — аккуратность и внимательность.
11. Пресс-клещи для металлопластика или паяльник для полипропилена.
12. Газовый и разводной ключ и лен.
13. Баллон хорошего силикона и пистолет, чтобы его выдавить.

Итак, поехали!

Начальные мероприятия по установке подвесного унитаза:

• Необходимо перекрыть подачу холодной воды, чтобы осуществить все необходимые мероприятия по подключению инсталляции своими руками.

• Распаковываем коробку и достаем все.

• На фото видно раструб и коробочку, в которой упакована кнопка и все штуки, которые понадобятся при завершении всех отделочных работ — откладываем в сторону.

• Этот черный кронштейн для крепления на раме раструба устанавливаем на место, которое находится под выпуском слива из бачка.

• Посмотрите внимательно на расположение отверстий в раме — они помогут установить кронштейн на место.

• Находим кран, который устанавливается во внутрь. На нем надет синий колпачок, снимаем его и подматываем льном или наносим анаэробный герметик (прочитайте инструкцкию), а по верху промазываем «Унипаком или силиконом». Самый надежный способ упаковки резьбовых соединений — это использование анаэробного герметика.

• Берем металлопластиковый пресс-фитинг «Comap» угол Тр16 — Вр1\2 и скручиваем, чтобы они смотрели в одну сторону.

• Я обычно использую только металлопластик, потому что  с ним легче управиться. Труба с легкостью сгибается. Все резьбовые соединения уплотняю.

Внимание:

Ни в коем случае не используйте гибкую подводку.

• Вставляем кран с прикрученным уголком в отверстие на задней стенке в бачке инсталляции.

• Необходимо затем снять с гайки шланга, который находится внутри бачка, защитную крышку и вставить штуцер шланга в кран и затем закрутить гайку.

• На фото в руке отвод который нам понадобится попозже

Подготовка места установки и работы с канализацией для правильной установки подвесного унитаза:

• Место установки необходимо правильно выбрать, здесь нам основное условие будет диктовать возможность подведения канализационной трубы.
• Встречаются 2 вида инсталлированных бачков.

1. Вариант с максимальной установкой от стены на 220мм.
2. Вариант с установкой от стены больше чем 220мм.

• Если вы купили вариант с 220 мм установки от стены, а подведение канализации в процессе установки не входит в установленные параметры, то можно  использовать шпильки диаметром 12мм закрепленные в стене при помощи распорных цанговых дюпелей.

• Стояк канализации, если она старый, лучше поменять от пола до потолка на новый, у нас условия работы диктовал хозяин квартиры (цена за замену стояка его испугала), пришлось менять резинку — сальник в тройнике стояка канализации, чтобы устранить возможность дальнейших протечек.

• Чтобы вывести раструб канализации по центру туалетной комнаты, необходимо замерить ширину комнаты, разделить ее пополам и поставить метку на полу.

• Далее соединяем прямой тройник с трубой и выставляем ось по заранее установленной метке и отмечаем, чтобы отрезать больше.

• Конечно, резать канализационные трубы болгаркой не по технологии, но зато очень быстро.

•  После отрезания лишнего, необходимо снять фаску с внешнего края трубы для лучшего вхождения трубы в раструб (если это не сделать, соединение может протекать, сальник повредится или сдвинется при монтаже трубы).

• Все заусенцы необходимо шлифануть напильником или обычным ножом.

• Затем в тройник вставляем отвод на 90 градусов. Канализационную трубу, обязательно необходимо крепить хомутами по СНиПу под каждым раструбом — не дай Бог потом потечет!

• Вставляем в раструб отвода переход на отвод инсталляции.

• Да, кстати, шланг мы преждевременно соединили с краном (много работал и мало спал) — придется вытащить его и присоединить к подающей воду трубе.

• Эта наклейка указывает нам максимальную высоту установки рамы. Очень важно не ошибиться и просчитать все правильно — прибавить расстояние чистого пола (отметка чистого пола — это уровень пола уже с уложенной на него плиткой).
• Допускается к данной величине прибавлять 30-50 мм. В итоге верхний край унитаза будет на отметке 40см+4см=44см, что не очень критично, а иногда даже лучше, если у Вас в семье все члены семьи высокого роста.

• Измеряем высоту при помощи рулетки и регулируем нижние ножки.

• Выставляем раму на место установки. Выставляем высоту ножек (метка нам поможет). Важно это сделать без вставленного на свое место угла (черного цвета ). Затем приставить угол или замерить рулеткой величину, необходимую для установки угла.

• Регулируются ножки путем ослабления вот этих болтов и в последствии их затягивания .

• Отрезаем лишние сантиметры от черного угла и снимаем фаску. Все неровности шлифуем напильником.

• Вставляем его на его место, чтобы он легко вошел в раструб перехода необходимо его смазать, специальной смазкой для канализационных труб.

• Распечатываем вот такой пакетик с пробками и болтами. Убираем инсталляцию в сторонку и бурим отверстия буром диаметром 10 мм.

• В просверленные отверстия вставляем пробки и забиваем молотком.

• Закручиваем ключом болты, попутно выставляя расстояние от стены. Соблюдаем перпендикулярность положения рамы в пространстве.

• Регулируем вертикальный уровень путем регулирования положения ножек .

• Находим, как видно на фото, вот такую оцинкованную раму.

• Затем вставляем ее во внутрь рамы с голубым цветом.

• Находим вот такой пакетик где у нас упакованы: угловые кронштейны, пробки на 10 мм, шуруп-болты и шпильки, гайки и шайбы.

• Берем болты и вставляем их в отверстия на раме.
• Надеваем под гайки шайбы и стягиваем.

• В угловые кронштейны вкручиваем шпильки.

• При отметки места сверления на стене, главное — соотнести отверстия в раме относительно стены и вертикаль рамы, здесь нам поможет уровень. Этот момент необходим для того, чтобы была перпендикулярность в креплении и шпилька шла от стены ровно.

• Когда вы проделаете все этапы (бурение, пробку ) и доберетесь до монтажа кронштейна, до этого этапа измерьте примерное расстояние от стены до инсталляции, установленной в уровень и накрутите до этой отметки упорные гайки .
• Закручиваем шуруп-болты в стену — здесь важно опять смотреть в оба глаза, чтоб соблюсти перпендикулярность.

• Когда прикрутите и отрегулируйте положение кронштейнов со шпильками, то нужно обрезать болгаркой лишние сантиметры, если они вылазят за габарит рамы.
• Надеваем шайбочки и затягиваем, попутно смотря уровень на каждом «П»-образном профиле.

• Вставляем на место кран, и идем перекуривать.

Финишные работы по установке инсталлированного бачка

• Вставляем две желтые заглушки на их места.

• Находим вот такие пластиковые болты и вставляем их в отверстия, которые находятся по краям прямоугольного отверстия для кнопки слива ответвлением во внутрь до конца ложбинки.

• Берем шурупы, пластиковые шайбы и пенопластовый шаблон и прикручиваем его на место.

• Измеряем расстояние между отверстиями на унитазе — эта манипуляция необходима для безошибочного монтажа шпилек на которых держится унитаз. Дело в том, что существуют два вида чаш, различающиеся по расстоянию крепежных отверстий.

• Вкручиваем в необходимые отверстия шпильки и надеваем защитные кембрики.

Первый этап установки инсталляции закончен, подойдите к зеркалу и скажите самому себе комплимент!

Важно:

Начинаем установку чаши подвесного унитаза своими руками:

• Берем рулетку и измеряем расстояние.

• Рулеточкой выясняем какое оно — от упора внутри трубы до внешнего края кафеля.

• Надеваем манжеты на раструбы — все просто.

• Вставляем и надеваем патрубки на унитаз до упора.

• Измеряем расстояние и ставим метки, к меткам добавляем расстояние,которое было от кафеля до упора внутри трубы и отрезаем лишнее болгаркой. Края так же обрабатываем болгаркой Перейти в часть №1

• Вставляем со снятой фаской отрезанные и семь раз измеренные трубы в раструбы в инсталляции.

• Унитаз необходимо смазать специальной смазкой для канализационных труб и надеть на раструбы, если шпильки будут мешать — необходимо их вкрутить поглубже. Надеваем в начале пластиковые шайбы, а затем закручиваем гайки, попутно смотря на уровень подвесной чаши.

Монтаж кнопки инсталлированного унитаза:

•   Первым делом необходимо снять пенопластовый шаблон и желтые «херовины» (заглушки). Берем в наши очумелые ручки шуруповёрт и откручиваем два шурупа.

• Находим вот такую рамку и крепим ее соответствующими шурупами в те же места, что и пенопластовый шаблон.

• Штуки (закрепляющий шток элемент) — эти два крепежа необходимы для фиксации штока, толкающего сливной механизм. Они нам понадобятся попозже.

• Наживуливаем шурупами рамку и прикручиваем шуруповёртом (главное не перекрутите) или отверткой .

• Находим с резьбой штоки (белые) — толкатели и вкручиваем их, попутно примеряя кнопку.
• Когда Вы отрегулируйте их положение — закрепляем их в черной рамке двумя крепежами, которые есть на картинке выше.

Алгоритм монтажа планки с кнопками:

1. В начале подцепляем снизу .
2. Натягиваем кнопку на черную рамку — он должна зацепиться/

Итак, теперь все смонтировано, начинаем проверять с надетой кнопкой, чтобы не подтекало и не заедало. На этой кульминационной ноте все, до новых встреч.

Буду рад комментариям!

Сию инструкцию написал Александр Репин — мастер—сантехник работающий в компании Мастеровой.

P.S. Желаю Вам, здоровья, всех благ и семейного счастья!
