OPTIMASS / 300 / 010

•• 11000000 SSeerriieess TTwwiinn SSttrraaiigghhtt TTuubbee CCoorriioolliiss MMaassss FFlloowwmmeetteerr

•• 22000000 SSeerriieess TTwwiinn SSttrraaiigghhtt TTuubbee CCoorriioolliiss MMaassss FFlloowwmmeetteerr

•• 33000000 SSeerriieess SSiinnggllee ZZ TTuubbee CCoorriioolliiss MMaassss FFlloowwmmeetteerr

•• 44000000 SSeerriieess TTwwiinn UU TTuubbee CCoorriioolliiss MMaassss FFlloowwmmeetteerr

•• 77000000 SSeerriieess SSiinnggllee SSttrraaiigghhtt TTuubbee CCoorriioolliiss MMaassss FFlloowwmmeetteerr

•• 88000000kk SSeerriieess TTwwiinn UU TTuubbee CCoorriioolliiss MMaassss FFlloowwmmeetteerr

•• 88000000//99000000 SSeerriieess TTwwiinn UU TTuubbee CCoorriioolliiss MMaassss FFlloowwmmeetteerr

•• OOPPTTIIGGAASS 44000000

•• OOPPTTIIGGAASS 55000000

•• MMFFCC 330000 MMaassss FFllooww CCoonnvveerrtteerr

Guidelines for the use of Coriolis meters in hazardous areas

AD OPTIMASS 300_010 Haz Areas Rev 01.qxp 05/03/2014 13:24 Page 1

Источник

Handbook

OPTIFLEX 1300 C

OPTIFLEX 1300 COPTIFLEX 1300 C

HandbookHandbook

2-wire / Guided Radar (TDR) Level Meter

for distance, level, volume and mass measurement of liquids, liquid interface, pastes
and solids

: IMPRINT :::::::::::::::::::::::::::::::::::::::

All rights reserved. It is prohibited to reproduce this documentation, or any part thereof, without
the prior written authorisation of KROHNE Messtechnik GmbH.

Subject to change without notice.

www.krohne.com 03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

OPTIFLEX 1300 C

CONTENTS

1 Safety instructions 7

1.1 Software history ………………………………………………………………………………………………… 7

1.2 Intended use ……………………………………………………………………………………………………… 7

1.3 Certification ………………………………………………………………………………………………………. 8

1.4 Electromagnetic compatibility …………………………………………………………………………….. 8

1.5 Safety instructions from the manufacturer …………………………………………………………… 9

1.5.1 Copyright and data protection …………………………………………………………………………………… 9

1.5.2 Disclaimer ………………………………………………………………………………………………………………. 9

1.5.3 Product liability and warranty …………………………………………………………………………………. 10

1.5.4 Information concerning the documentation………………………………………………………………. 10

1.5.5 Warnings and symbols used……………………………………………………………………………………. 11

1.6 Safety instructions for the operator……………………………………………………………………. 11

2 Device description 12

2.1 Scope of delivery………………………………………………………………………………………………. 12

2.2 Device description ……………………………………………………………………………………………. 14

2.3 Visual Check ……………………………………………………………………………………………………. 15

2.4 Nameplates …………………………………………………………………………………………………….. 16

2.4.1 Non-Ex nameplate …………………………………………………………………………………………………. 16

3 Installation 17

3.1 General notes on installation …………………………………………………………………………….. 17

3.2 Storage …………………………………………………………………………………………………………… 17

3.3 Transport ………………………………………………………………………………………………………… 18

3.4 Pre-installation requirements …………………………………………………………………………… 18

3.5 How to prepare the tank before you install the device ………………………………………….. 19

3.5.1 Pressure and temperature ranges…………………………………………………………………………… 19

3.5.2 General information for nozzles………………………………………………………………………………. 21

3.5.3 Installation requirements for concrete roofs…………………………………………………………….. 23

3.6 Installation recommendations for liquids……………………………………………………………. 24

3.6.1 General requirements ……………………………………………………………………………………………. 24

3.6.2 How to attach probes to the bottom of the tank…………………………………………………………. 25

3.6.3 Standpipes…………………………………………………………………………………………………………….. 28

3.6.4 Typical applications………………………………………………………………………………………………… 32

3.7 Installation recommendations for solids…………………………………………………………….. 34

3.7.1 Nozzles on conical silos………………………………………………………………………………………….. 34

3.7.2 Traction loads on the probe…………………………………………………………………………………….. 35

3.8 How to install the device on the tank ………………………………………………………………….. 36

3.8.1 How to assemble the single rod probe (single-piece probe)……………………………………….. 36

3.8.2 How to assemble the single rod probe (segmented probe)…………………………………………. 40

3.8.3 How to assemble the segmented coaxial probe ………………………………………………………… 43

3.8.4 How to install a device with a flange connection ……………………………………………………….. 46

3.8.5 How to install a device with a threaded connection……………………………………………………. 47

3.8.6 How to install a cable probe in the tank……………………………………………………………………. 48

3.8.7 Recommendations for pits and tanks made of non-conductive materials…………………….. 49

3.8.8 How to assemble the remote version……………………………………………………………………….. 50

www.krohne.com03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

CONTENTS

3.8.9 How to turn or remove the signal converter ……………………………………………………………… 53

3.8.10 How to attach the weather protection to the device………………………………………………….. 54

3.8.11 How to open the weather protection ………………………………………………………………………. 55

OPTIFLEX 1300 C

4 Electrical connections 56

4.1 Safety instructions……………………………………………………………………………………………. 56

4.2 Electrical installation: outputs 1 and 2 ……………………………………………………………….. 56

4.3 Electrical connection for current output …………………………………………………………….. 57

4.3.1 Non-Ex devices ……………………………………………………………………………………………………… 57

4.3.2 Devices for hazardous locations………………………………………………………………………………. 57

4.4 Protection category …………………………………………………………………………………………..58

4.5 Networks ………………………………………………………………………………………………………… 59

4.5.1 General information……………………………………………………………………………………………….. 59

4.5.2 Point-to-point networks …………………………………………………………………………………………. 59

4.5.3 Multi-drop networks ………………………………………………………………………………………………. 60

5 Start-up 61

5.1 Start-up checklist…………………………………………………………………………………………….. 61

5.2 Operating concept …………………………………………………………………………………………….61

5.3 Digital display screen ………………………………………………………………………………………..62

5.3.1 Local display screen layout …………………………………………………………………………………….. 62

5.3.2 Keypad buttons ……………………………………………………………………………………………………… 62

5.3.3 Help screens …………………………………………………………………………………………………………. 62

5.3.4 How to start the device …………………………………………………………………………………………… 63

5.4 Remote communication with PACTware™ ………………………………………………………….. 63

5.5 Remote communication with the AMS™ Device Manager……………………………………… 64

6 Operation 65

6.1 User modes …………………………………………………………………………………………………….. 65

6.2 Operator mode…………………………………………………………………………………………………. 65

6.3 Supervisor mode ………………………………………………………………………………………………68

6.3.1 General notes………………………………………………………………………………………………………… 68

6.3.2 How to get access to the supervisor mode ……………………………………………………………….. 68

6.3.3 Keypad functions……………………………………………………………………………………………………. 69

6.3.4 Menu overview ………………………………………………………………………………………………………. 72

6.3.5 Function description ………………………………………………………………………………………………. 73

6.4 Further information on device configuration……………………………………………………….. 86

6.4.1 Protection of the device settings ……………………………………………………………………………… 86

6.4.2 Network configuration ……………………………………………………………………………………………. 86

6.4.3 Linearisation …………………………………………………………………………………………………………. 87

6.4.4 Distance measurement ………………………………………………………………………………………….. 87

6.4.5 Level measurement ……………………………………………………………………………………………….. 88

6.4.6 How to configure the device to measure volume or mass…………………………………………… 89

6.4.7 How to make the device follow the correct level or interface signal ……………………………. 90

6.4.8 Thresholds and parasitic signals……………………………………………………………………………… 92

6.4.9 How to use the snapshot function to filter parasitic signals ……………………………………….. 96

6.4.10 How to measure products with a low dielectric constant (e

6.4.11 How to decrease the length of probes…………………………………………………………………….. 98

) ……………………………………. 97

www.krohne.com 03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

OPTIFLEX 1300 C

CONTENTS

6.5 Service mode …………………………………………………………………………………………………… 99

6.6 Errors……………………………………………………………………………………………………………. 100

6.6.1 General information……………………………………………………………………………………………… 100

6.6.2 Error handling……………………………………………………………………………………………………… 102

7 Service 106

7.1 Periodic maintenance……………………………………………………………………………………… 106

7.2 Keep the device clean……………………………………………………………………………………… 106

7.3 How to replace device components ………………………………………………………………….. 107

7.3.1 Service warranty ………………………………………………………………………………………………….. 107

7.3.2 Replacement of the display cover…………………………………………………………………………… 108

7.3.3 Replacement of the complete electonic module………………………………………………………. 110

7.3.4 Replacement of the terminal module……………………………………………………………………… 112

7.3.5 Replacement of the BM 100 signal converter ………………………………………………………….. 114

7.3.6 Replacement of the BM 102 signal converter ………………………………………………………….. 120

7.4 Spare parts availability……………………………………………………………………………………. 124

7.5 Availability of services …………………………………………………………………………………….. 124

7.6 Returning the device to the manufacturer…………………………………………………………. 124

7.6.1 General information……………………………………………………………………………………………… 124

7.6.2 Form (for copying) to accompany a returned device…………………………………………………. 125

7.7 Disposal ………………………………………………………………………………………………………… 126

8 Technical data 127

8.1 Measuring principle………………………………………………………………………………………… 127

8.2 Technical data………………………………………………………………………………………………… 130

8.3 Pressure/temperature table for probe selection ……………………………………………….. 136

8.4 Guidelines for maximum operating pressure (CRN certification) ………………………… 137

8.5 Measurement limits ……………………………………………………………………………………….. 141

8.6 Dimensions and weights …………………………………………………………………………………. 144

9 Description of HART interface 158

9.1 General description ………………………………………………………………………………………… 158

9.2 Software history ……………………………………………………………………………………………..158

9.3 Connection variants………………………………………………………………………………………… 159

9.3.1 Point-to-Point connection — analogue / digital mode………………………………………………… 159

9.3.2 Multi-Drop connection (2-wire connection) …………………………………………………………….. 159

9.4 HART® device variables ………………………………………………………………………………….. 160

9.5 Field Communicator 375/475 (FC 375/475) ……………………………………………………….. 161

9.5.1 Installation ………………………………………………………………………………………………………….. 161

9.5.2 Operation…………………………………………………………………………………………………………….. 161

9.6 Asset Management Solutions (AMS)…………………………………………………………………. 162

9.6.1 Installation ………………………………………………………………………………………………………….. 162

9.6.2 Operation…………………………………………………………………………………………………………….. 162

9.6.3 Parameter for the basic configuration ……………………………………………………………………. 162

9.7 Field Device Tool / Device Type Manager (FDT / DTM)………………………………………… 162

9.7.1 Installation ………………………………………………………………………………………………………….. 162

9.7.2 Operation…………………………………………………………………………………………………………….. 162

www.krohne.com03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

CONTENTS

OPTIFLEX 1300 C

9.8 HART® menu tree for Basic-DD ………………………………………………………………………. 163

9.8.1 Overview Basic-DD menu tree (positions in menu tree)……………………………………………. 163

9.8.2 Basic-DD menu tree (details for settings)……………………………………………………………….. 163

9.9 HART® menu tree for AMS ……………………………………………………………………………… 165

9.9.1 Overview AMS menu tree (positions in menu tree)…………………………………………………… 165

9.9.2 AMS menu tree (details for settings)………………………………………………………………………. 166

10 Appendix 169

10.1 Order code …………………………………………………………………………………………………… 169

10.2 List of spare parts ………………………………………………………………………………………… 180

10.3 List of accessories………………………………………………………………………………………… 182

10.4 Glossary ………………………………………………………………………………………………………. 184

11 Notes 189

www.krohne.com 03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

OPTIFLEX 1300 C

1.1 Software history

SAFETY INSTRUCTIONS 1

Data about software revisions is shown in the Supervisor menu. Go to Test > Information >
Device ID

Device ID. For more data, refer to

Device IDDevice ID

Function description

on page 73. If it is not possible to refer to

Test > Information >

Test > Information > Test > Information >

the device menu, record the serial number of the device (given on the device nameplate) and
speak to the supplier.

Release date

Back end Front end DTM revision Hardware NE 53 level

(back end)

[YYYY-MM-DD]

2005-10-18 1.0.2.73 1.0.0.22 1.0.0.24 2139590100 n/a

2006-02-27 1.02.75 1.0.0.22 1.0.0.24 2139590100 3

2006-05-29 1.02.75 1.0.0.25 1.0.0.24 2139590100 3

2006-09-01 1.02.77 1.0.0.26 1.0.0.32 2139590100 3

2007-11-21 1.02.79 1.0.0.27 1.0.0.33 2139590100 3

2008-06-22 1.02.80 1.0.0.27 1.0.0.34 2139590100 3

2010-03-01 2.02.82

1.02.82 1

2010-05-01 2.02.83

1.02.83 1

2012-03-05 2.02.84

1.02.84 1

1 This back end firmware revision is only used for device upgrades
2 It is possible to upgrade the hardware (revision 2139590100) with back end firmware revision 1.02.82
3 If your computer uses the Windows XP operating system, install DTM revision V 1.0.0.35. If your computer uses the Windows 7 operating

system, install DTM revision V 1.0.0.37.

4 It is possible to upgrade the hardware (revision 2139590100) with back end firmware revision 1.02.83
5 It is possible to upgrade the hardware (revision 2139590100) with back end firmware revision 1.02.84

1.0.0.28 1.0.0.35 4000659401

1.0.0.28 1.0.0.37 3 4000659401

1
3

n/a

3
3

1.2 Intended use

CAUTION!

Responsibility for the use of the measuring devices with regard to suitability, intended use and
corrosion resistance of the used materials against the measured fluid lies solely with the
operator.

INFORMATION!

The manufacturer is not liable for any damage resulting from improper use or use for other than
the intended purpose.

This TDR level transmitter measures distance, level, mass and volume of liquids, pastes,
slurries, granulates and powders. It can also measure level and interface of liquids at the same
time.

It can be installed on tanks, silos and open pits.

www.krohne.com03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

1 SAFETY INSTRUCTIONS

1.3 Certification

DANGER!

For devices used in hazardous areas, additional safety notes apply; please refer to the Ex
documentation.

In accordance with the commitment to customer service and safety, the device
described in this document meets the following safety requirements:

• Electromagnetic Compatibility (EMC) Directive 2004/108/EC in conjunction with EN 61326-1
(2013).

All devices are based on the CE marking and meet the requirements of NAMUR Guideline NE 21
and NE 43.

OPTIFLEX 1300 C

1.4 Electromagnetic compatibility

The device design agrees with European Standard EN 61326-1 when installed in metallic tanks.

You can install the device on open-air tanks and tanks that are not made of metal. Refer also to
the note that follows.

CAUTION!

If you install a device with a rod or cable probe in a non-metallic tank or open-air pit, a strong
electromagnetic field near to the device can have an unwanted effect on the accuracy. Use a
device with a coaxial probe for this type of installation.

INFORMATION!

Device operation agrees with residential-class (class B) emissions and industrial-class for
immunity requirements if:

•

the device has a single or double probe (rod or cable probe) and is used in a closed tank made
of metal or

•

the device has a coaxial probe.

www.krohne.com 03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

OPTIFLEX 1300 C

1.5 Safety instructions from the manufacturer

1.5.1 Copyright and data protection

The contents of this document have been created with great care. Nevertheless, we provide no
guarantee that the contents are correct, complete or up-to-date.

The contents and works in this document are subject to copyright. Contributions from third
parties are identified as such. Reproduction, processing, dissemination and any type of use
beyond what is permitted under copyright requires written authorisation from the respective
author and/or the manufacturer.

The manufacturer tries always to observe the copyrights of others, and to draw on works created
in-house or works in the public domain.

The collection of personal data (such as names, street addresses or e-mail addresses) in the
manufacturer’s documents is always on a voluntary basis whenever possible. Whenever
feasible, it is always possible to make use of the offerings and services without providing any
personal data.

SAFETY INSTRUCTIONS 1

We draw your attention to the fact that data transmission over the Internet (e.g. when
communicating by e-mail) may involve gaps in security. It is not possible to protect such data
completely against access by third parties.

We hereby expressly prohibit the use of the contact data published as part of our duty to publish
an imprint for the purpose of sending us any advertising or informational materials that we have
not expressly requested.

1.5.2 Disclaimer

The manufacturer will not be liable for any damage of any kind by using its product, including,
but not limited to direct, indirect or incidental and consequential damages.

This disclaimer does not apply in case the manufacturer has acted on purpose or with gross
negligence. In the event any applicable law does not allow such limitations on implied warranties
or the exclusion of limitation of certain damages, you may, if such law applies to you, not be
subject to some or all of the above disclaimer, exclusions or limitations.

Any product purchased from the manufacturer is warranted in accordance with the relevant
product documentation and our Terms and Conditions of Sale.

The manufacturer reserves the right to alter the content of its documents, including this
disclaimer in any way, at any time, for any reason, without prior notification, and will not be liable
in any way for possible consequences of such changes.

www.krohne.com03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

1 SAFETY INSTRUCTIONS

1.5.3 Product liability and warranty

The operator shall bear responsibility for the suitability of the device for the specific purpose.
The manufacturer accepts no liability for the consequences of misuse by the operator. Improper
installation and operation of the devices (systems) will cause the warranty to be void. The
respective «Standard Terms and Conditions» which form the basis for the sales contract shall
also apply.

1.5.4 Information concerning the documentation

To prevent any injury to the user or damage to the device it is essential that you read the
information in this document and observe applicable national standards, safety requirements
and accident prevention regulations.

If this document is not in your native language and if you have any problems understanding the
text, we advise you to contact your local office for assistance. The manufacturer can not accept
responsibility for any damage or injury caused by misunderstanding of the information in this
document.

This document is provided to help you establish operating conditions, which will permit safe and
efficient use of this device. Special considerations and precautions are also described in the
document, which appear in the form of underneath icons.

OPTIFLEX 1300 C

www.krohne.com 03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

OPTIFLEX 1300 C

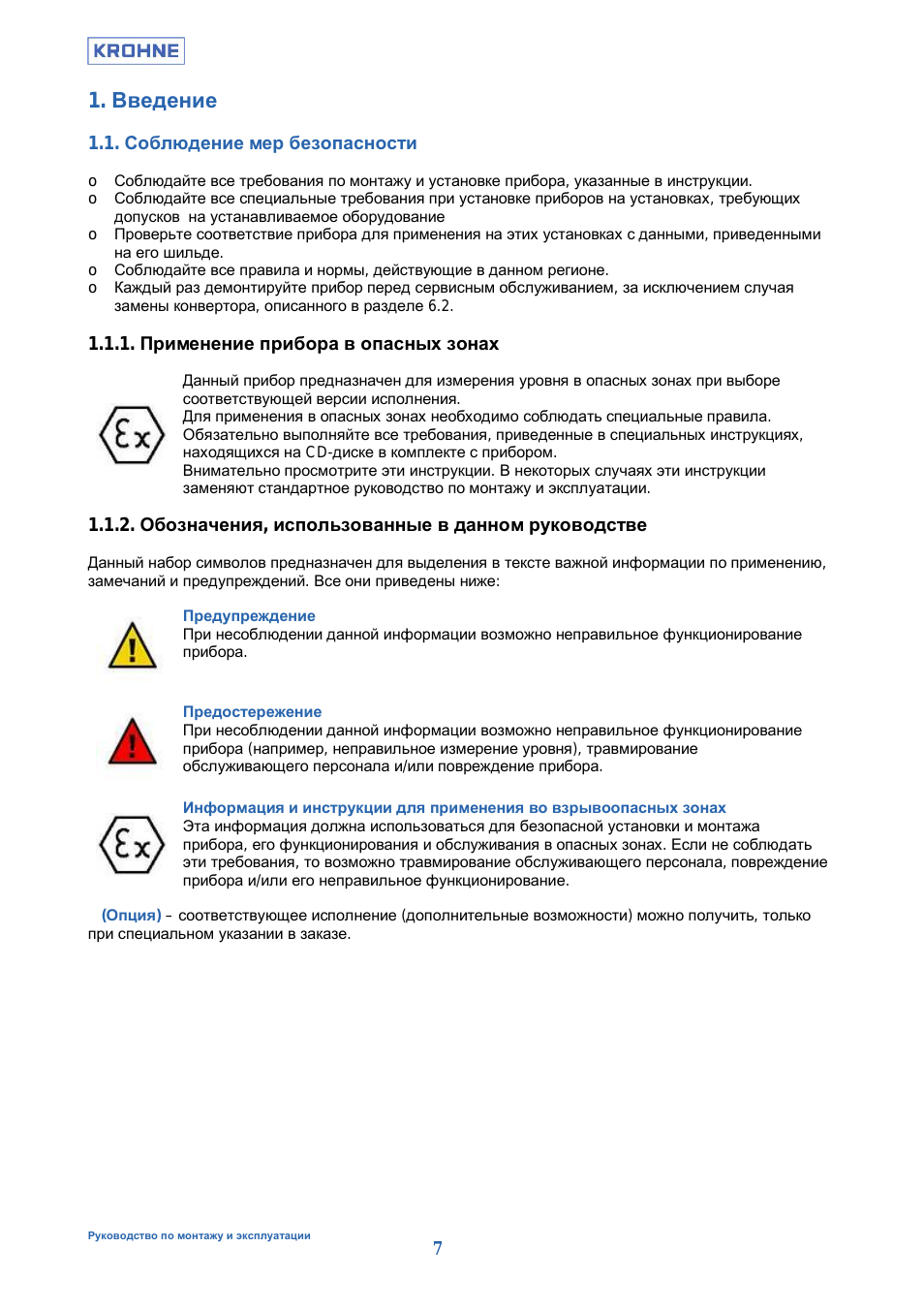

1.5.5 Warnings and symbols used

Safety warnings are indicated by the following symbols.

DANGER!

This warning refers to the immediate danger when working with electricity.

DANGER!

This warning refers to the immediate danger of burns caused by heat or hot surfaces.

DANGER!

This warning refers to the immediate danger when using this device in a hazardous atmosphere.

DANGER!

These warnings must be observed without fail. Even partial disregard of this warning can lead to
serious health problems and even death. There is also the risk of seriously damaging the device
or parts of the operator’s plant.

SAFETY INSTRUCTIONS 1

WARNING!

Disregarding this safety warning, even if only in part, poses the risk of serious health problems.
There is also the risk of damaging the device or parts of the operator’s plant.

CAUTION!

Disregarding these instructions can result in damage to the device or to parts of the operator’s
plant.

INFORMATION!

These instructions contain important information for the handling of the device.

LEGAL NOTICE!

This note contains information on statutory directives and standards.

• HANDLING

HANDLING

HANDLINGHANDLING

This symbol designates all instructions for actions to be carried out by the operator in the
specified sequence.

i RESULT

RESULT

RESULTRESULT
This symbol refers to all important consequences of the previous actions.

1.6 Safety instructions for the operator

WARNING!

In general, devices from the manufacturer may only be installed, commissioned, operated and
maintained by properly trained and authorized personnel.
This document is provided to help you establish operating conditions, which will permit safe and
efficient use of this device.

www.krohne.com03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

2 DEVICE DESCRIPTION

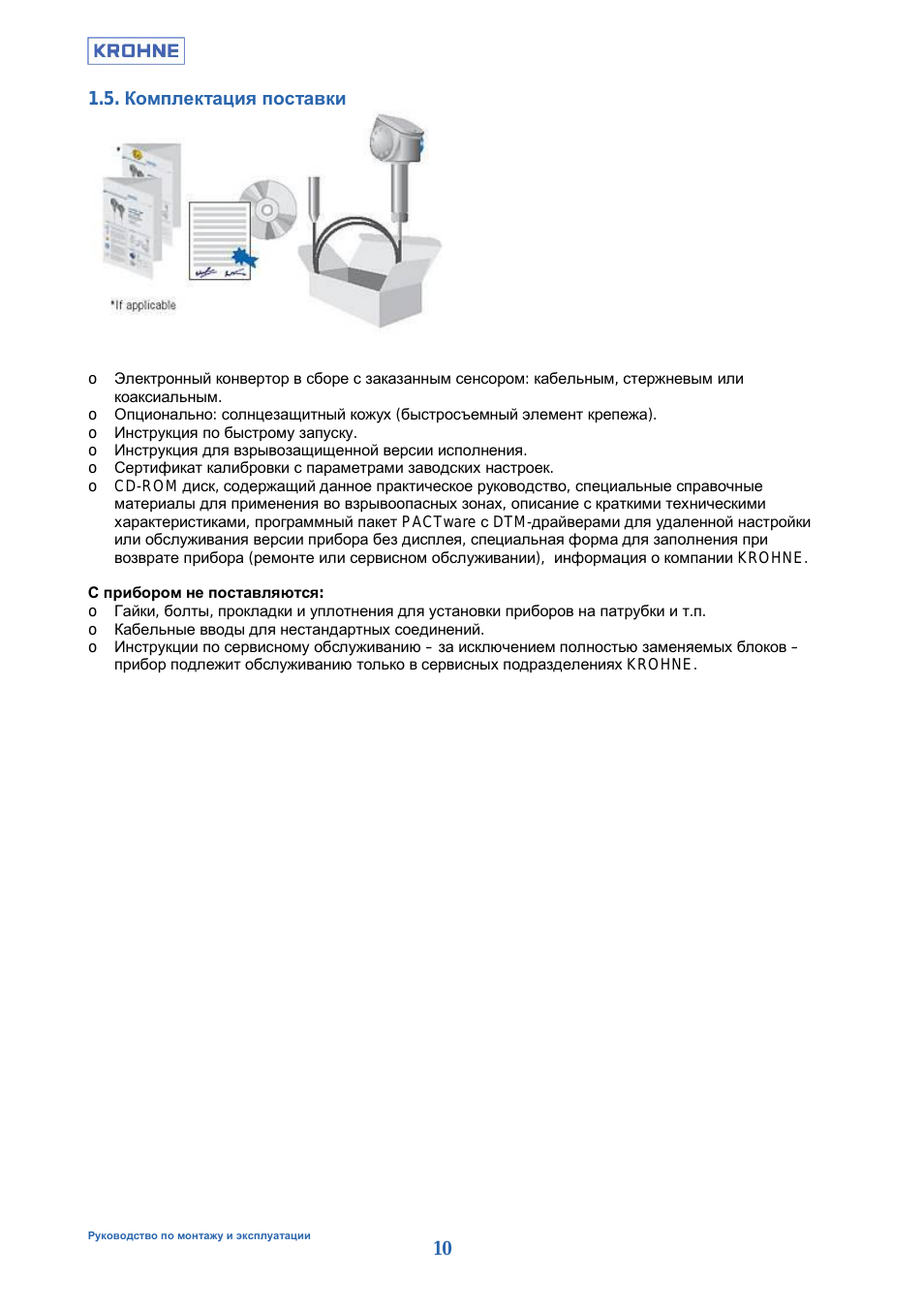

2.1 Scope of delivery

INFORMATION!

Do a check of the packing list to make sure that you have all the elements given in the order.

OPTIFLEX 1300 C

Figure 2-1: Scope of delivery for compact version

1 Signal converter and probe – compact version.
2 Probe segments. For the assembly procedure of the single rod probe, refer to

(single-piece probe)

option, only part of the probe is attached to the device. For the assembly procedure of the segmented single rod probe,
refer to

How to assemble the single rod probe (segmented probe)

mented coaxial probe, refer to
The assembly instructions and small parts are in a bag attached to the signal converter.

3 Quick Start
4 CD-ROM. This contains the Handbook, the Quick Start, the Technical Datasheet and related software.

on page 36. If a single rod or coaxial probe is attached and you ordered the «segmented probe»

on page 40. For the assembly procedure of the seg-

How to assemble the segmented coaxial probe

How to assemble the single rod probe

on page 43.

www.krohne.com 03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

OPTIFLEX 1300 C

Figure 2-2: Scope of delivery for the remote version

1 Signal converter and probe
2 Probe segments. For the assembly procedure of the single rod probe, refer to

(single-piece probe)

option, only part of the probe is attached to the device. For the assembly procedure of the segmented single rod, refer
to
coaxial probe, refer to
The assembly instructions and small parts are in a bag attached to the signal converter.

3 Quick Start
4 CD-ROM. This contains the Handbook, the Quick Start, the Technical Datasheet and related software.
5 Flexible conduit. For the assembly procedure, refer to
6 Wall bracket (also for installation on pipes)

on page 36. If a single rod or coaxial probe is attached and you ordered the «segmented probe»

How to assemble the single rod probe (segmented probe)

How to assemble the segmented coaxial probe

How to assemble the remote version

DEVICE DESCRIPTION 2

How to assemble the single rod probe

on page 40. For the assembly procedure of the segmented

on page 43.

on page 50.

INFORMATION!

No special tools, no training required!

www.krohne.com03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

2 DEVICE DESCRIPTION

2.2 Device description

The TDR level transmitter is designed to measure the distance, level, interface, mass and
volume of liquids, pastes, slurries, granulates and powders.

TDR level transmitters use a probe to guide a signal to the surface of the measured product. The
device has a large choice of probes. Thus, it can measure most products in difficult conditions.
For more data, refer to

The device has a set-up wizard, fully-potted electronic sub-assemblies and online help
functions. You usually will not need this document to install, set up and operate the device.

You can order these accessories:

• Stainless steel weather protection.

• RS232 / HART

• USB / HART

• ESD protection (30 kV).

• Metaglas

converter (VIATOR).

dual process sealing system for dangerous products.

Technical data

converter (VIATOR).

OPTIFLEX 1300 C

on page 127.

INFORMATION!

For more data on accessories, refer to List of accessories on page 182

www.krohne.com 03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

OPTIFLEX 1300 C

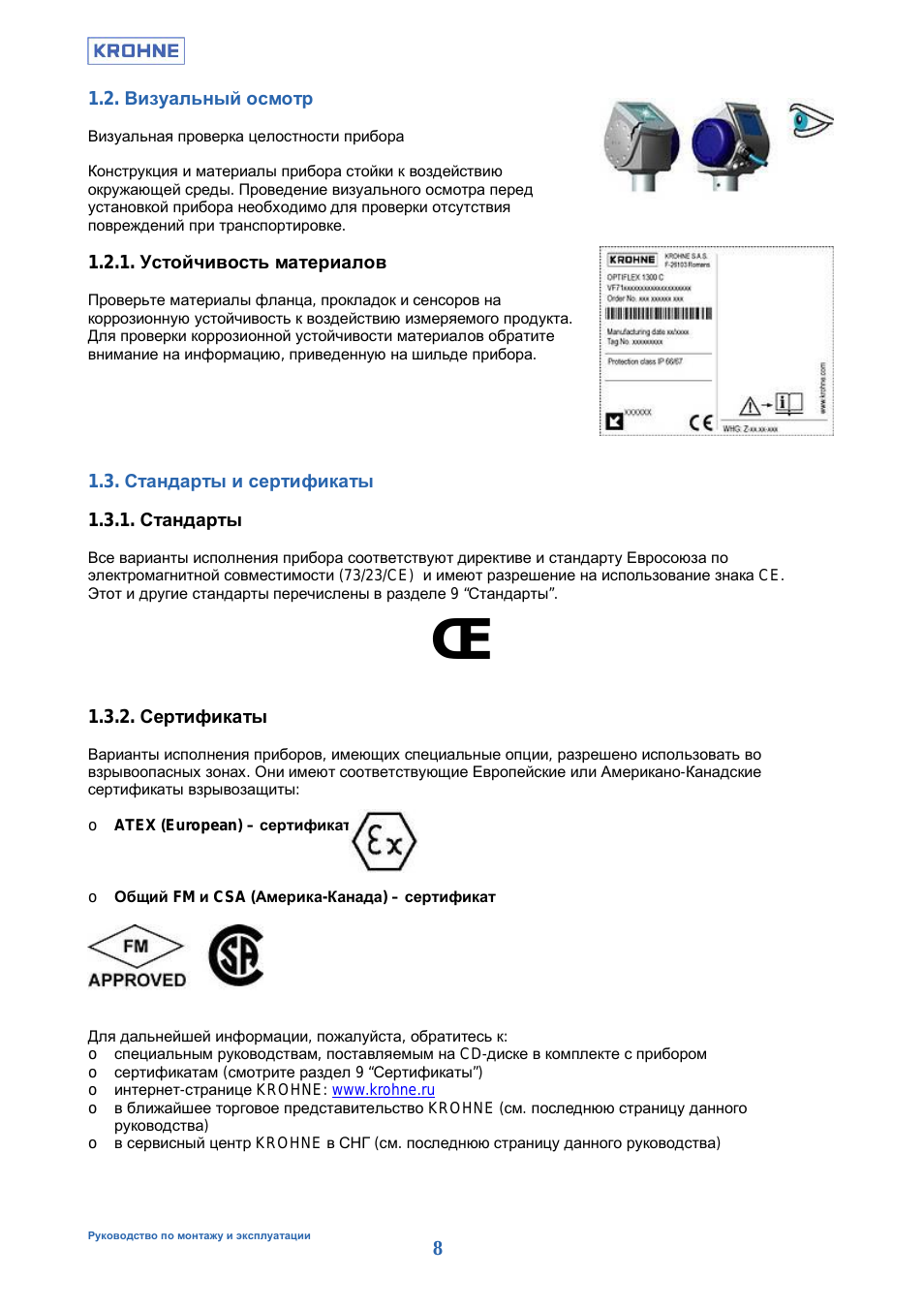

2.3 Visual Check

INFORMATION!

Inspect the packaging carefully for damages or signs of rough handling. Report damage to the
carrier and to the local office of the manufacturer.

DEVICE DESCRIPTION 2

Figure 2-3: Visual check

1 Device nameplate (for more data, refer to
2 Process connection data (size and pressure rating, material reference and heat number)
3 Gasket material data — refer to the illustration that follows

Figure 2-4: Symbols for the supplied gasket material (on the side of the process connection)

1 EPDM
2 Kalrez

6375

Non-Ex nameplate

on page 16)

If the device is supplied with an FKM/FPM gasket, there is no symbol on the side of the process
connection.

WARNING!

•

If the display screen glass is broken, do not touch.

•

If the device has to measure the level of dangerous products (ammonia etc.), we recommend

that the device has the Metaglas

•

If the device has to measure the level of products where there is a risk of electrostatic

option.

discharge, we recommend that the device has the ESD (electrostatic discharge) protection
option.

www.krohne.com03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

2 DEVICE DESCRIPTION

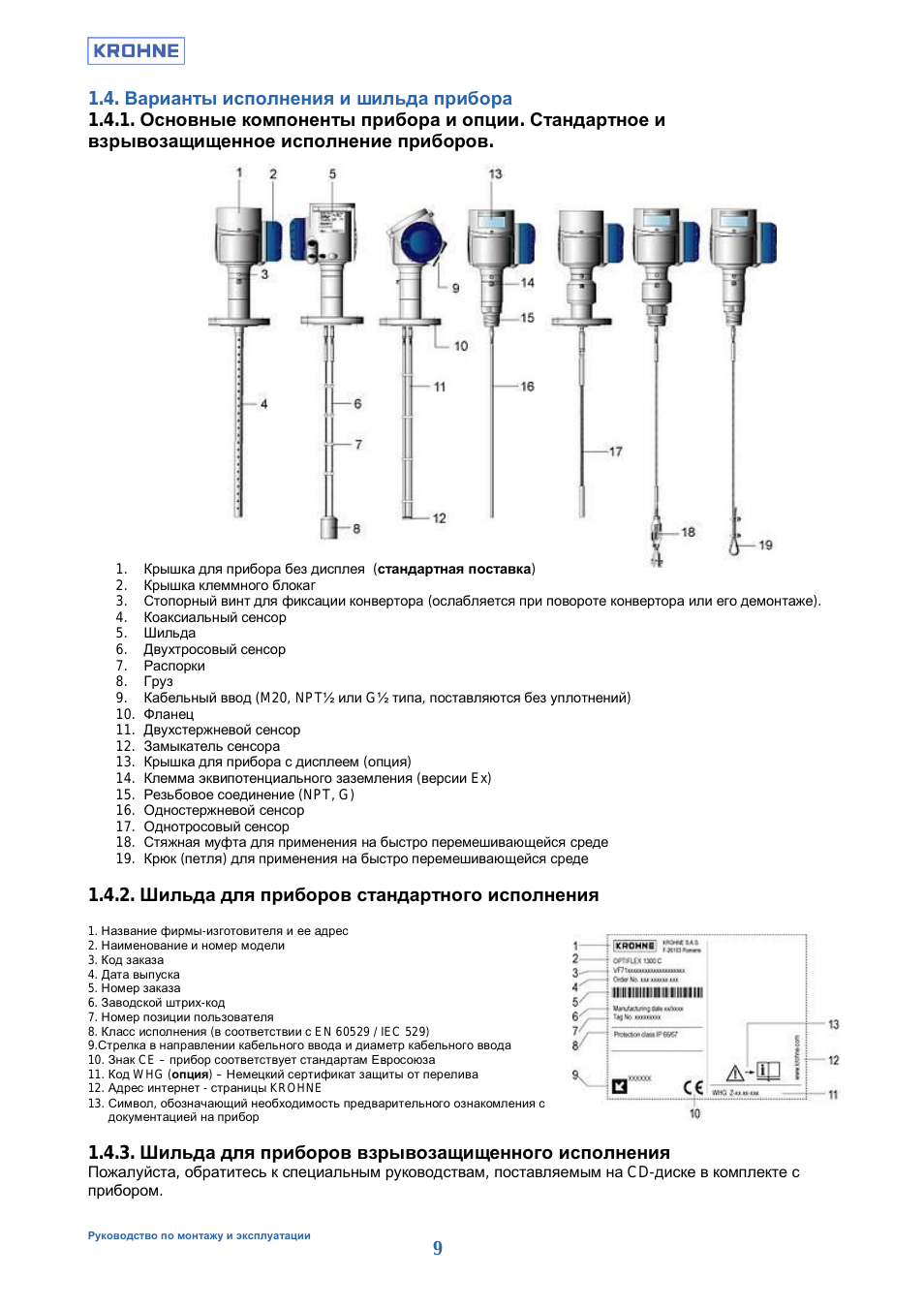

2.4 Nameplates

INFORMATION!

Look at the device nameplate to ensure that the device is delivered according to your order.
Check for the correct supply voltage printed on the nameplate.

2.4.1 Non-Ex nameplate

OPTIFLEX 1300 C

Figure 2-5: Non-Ex nameplate

1 Indicator arrow to cable entry / cable entry size
2 Nominal voltage for operation. For more data, refer to
3 Degree of ingress protection (according to EN 60529 / IEC 60529)
4 Customer tag number
5 Date of manufacture
6 Order number
7 Type code (defined in order)
8 Model name and number
9 Company name and address

Non-Ex devices

on page 57.

www.krohne.com 03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

OPTIFLEX 1300 C

3.1 General notes on installation

INFORMATION!

Inspect the packaging carefully for damages or signs of rough handling. Report damage to the
carrier and to the local office of the manufacturer.

INFORMATION!

Do a check of the packing list to make sure that you have all the elements given in the order.

INFORMATION!

Look at the device nameplate to ensure that the device is delivered according to your order.
Check for the correct supply voltage printed on the nameplate.

3.2 Storage

WARNING!

Do not keep the device in a vertical position. This will damage the probe and the device will not
measure correctly.

INSTALLATION 3

Figure 3-1: Storage conditions

1 Do not bend rod and coaxial probes – support here
2 Storage temperature range: -50…+85°C/ -60…+185°F (min. -40°C/ -40°F for devices with the integrated LCD display

option)

• Store the device in a dry and dust-free location.

• Store the device in its original packing.

www.krohne.com03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

3 INSTALLATION

3.3 Transport

Figure 3-2: How to hold the device

OPTIFLEX 1300 C

Figure 3-3: How to hold the device

1 Remove the converter before you lift the device with a hoist.
2 Wind cable probes greater than 400 mm / 16¨ in diameter.
3 Do not hold the probe when you lift the device.
4 Do not wind the flexible conduit less than 330 mm / 13¨ in diameter.

WARNING!

If you do not lift the device carefully, you can cause damage to the probe.

3.4 Pre-installation requirements

INFORMATION!

Obey the precautions that follow to make sure that the device is correctly installed.

• Make sure that there is sufficient space on all sides.

• Protect the signal converter from direct sunlight. If necessary, install the weather protection

accessory.

• Do not subject the signal converter to heavy vibrations. The devices are tested for vibration
and agree with EN 50178 and IEC 60068-2-6.

www.krohne.com 03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

OPTIFLEX 1300 C

3.5 How to prepare the tank before you install the device

CAUTION!

To avoid measuring errors and device malfunction, obey these precautions.

3.5.1 Pressure and temperature ranges

INSTALLATION 3

Figure 3-4: Pressure and temperature ranges

1 Process connection temperature

The process connection temperature must stay in the temperature range of the gasket material unless the device is
a High-Temperature version. Refer to the table «Temperature ranges for gaskets» that follows and to «Technical data»
on page 130.
Ex devices: see supplementary operating instructions

2 Ambient temperature for operation of the display

-20…+60°C / -5…+140°F
If the ambient temperature is not between these limits, the display screen switches off automatically

3 Ambient temperature

Non-Ex devices: -40…+80°C / -40…+176°F
Ex devices: see supplementary operating instructions

4 Process pressure

Refer to the table «Process pressure limits» that follows and «Pressure/temperature table for probe selection» on
page 136.

WARNING!

The process connection temperature range must agree with the temperature limits of the
gasket material. The operating pressure range is subject to the process connection used and the
flange temperature.

www.krohne.com03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

3 INSTALLATION

Temperature ranges for gaskets

Gasket material Process connection temperature

FKM/FPM -40…+200 -40…+392 -40…+150 -40…+302 -40…+300 -40…+572

Kalrez® 6375

EPDM -50…+150 -58…+302 -50…+150 -58…+302 -50…+250 -58…+482

INFORMATION!

Ø4 mm / 0.16

Ø4 mm / 0.16Ø4 mm / 0.16
temperature range is -20…+150

INFORMATION!

Single rod probes with protective sheath option only:

Single rod probes with protective sheath option only: The process connection temperature range

Single rod probes with protective sheath option only:Single rod probes with protective sheath option only:
depends on the protective sheath material selected.
PP: -40…+90

single cable probe with FEP coating option only:

single cable probe with FEP coating option only: The process connection

single cable probe with FEP coating option only: single cable probe with FEP coating option only:

C/ -40…+194°F; PVDF: -40…+150°C/ -40…+302°F; PVC: -15…+80°C/ +5…+176°F

OPTIFLEX 1300 C

Standard version High-Pressure version High-Temperature and

High-Temperature /

High-Pressure

versions

[°C] [°F] [°C] [°F] [°C] [°F]

-20…+200 -4…+392 -20…+150 -4…+302 -20…+300 -4…+572

C / -4…+302°F

Process pressure limits

Device version Maximum process pressure

[barg] [psig]

Ø8 mm / 0.32¨ single cable 40 1 580 1

High-Pressure (HP) version 300 1 4350 1

All other probe types and device versions 100 1 1450 1

1 Refer also to «Pressure / temperature table for probe selection» in the «Technical data» section

www.krohne.com 03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

OPTIFLEX 1300 C

3.5.2 General information for nozzles

CAUTION!

Follow these recommendations to make sure that the device measures correctly.

Figure 3-5: Recommended nozzle dimensions for single rod and single cable probes

1 Recommended conditions: h ≤ d, where h is the height of the tank nozzle and d is the diameter of the tank nozzle.
2 The end of the nozzle must not have an extension into the tank. Do not install the device on a high nozzle.

INSTALLATION 3

CAUTION!

If the device is installed on a high nozzle, make sure that the probe does not touch the side of the
nozzle (attach the probe end, …). We recommend that you use a coaxial probe (this solution is
applicable only to liquids).

INFORMATION!

It is possible to measure in these conditions with a minimum top dead zone. Use the snapshot
function to filter the parasite signals from long nozzles. For more data, refer to How to use the
snapshot function to filter parasitic signals on page 96

Figure 3-6: Sockets for threaded process connections

1 Recommended installation
2 The end of the socket must not have an extension into the tank

www.krohne.com03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

3 INSTALLATION

CAUTION!

Do not put the process connection near to the product inlet. If the product that enters the tank
touches the probe, the device will measure incorrectly.

OPTIFLEX 1300 C

Figure 3-7: Do not put the device near to a product inlet

1 The device is in the correct position.
2 The device is too near to the product inlet.
3 If it is not possible to put the device in the recommended position, install a deflector pipe.

Figure 3-8: How to prevent build-up of product around the process connection

1 If product particles are likely to collect in holes, a nozzle is not recommended.
2 Attach the flange directly to the tank.
3 Use a threaded connection to attach the device directly to the tank.

www.krohne.com 03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

OPTIFLEX 1300 C

INFORMATION!

If your device has a coaxial probe, you can ignore these installation recommendations.

CAUTION!

Install coaxial probes in clean liquids that are not too viscous.

3.5.3 Installation requirements for concrete roofs

INSTALLATION 3

Figure 3-9: Installation on a concrete roof

1 The diameter, d, of the hole must be greater than the thickness, t, of the concrete.
2 If the thickness, t, of the concrete is greater than the diameter, d, of the hole, install the device in a recess.

www.krohne.com03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

3 INSTALLATION

3.6 Installation recommendations for liquids

3.6.1 General requirements

OPTIFLEX 1300 C

Figure 3-10: Installation recommendations for liquids

1 The electromagnetic (EM) field generated by the device. It has a radius of R

objects and product flow. Refer to the table that follows.

2 If there are too many objects in the tank, install a bypass chamber or stilling well.
3 Keep the probe straight. If the probe is too long, shorten the probe length. Make sure that the device is configured with

the new probe length. For more data on the procedure, refer to

4 Empty space. Refer to the table that follows.

How to decrease the length of probes

. Make sure that the EM field is clear of

min

on page 98.

INFORMATION!

If the device has to measure the level of dangerous products (ammonia etc.), we recommend

that you use a device with the Metaglas

option.

Clearance between the probe and other objects in the tank

Probe type Empty space (radius, R

[mm] [inches]

Coaxial 0 0

Double rod / cable 100 4

Single rod / cable 300 12

), around the probe

min

www.krohne.com 03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

OPTIFLEX 1300 C

3.6.2 How to attach probes to the bottom of the tank

If the liquid is agitated or turbulent, you can attach the probe to the bottom of the tank. The
procedure to attach the probe depends on the type of probe used.

CAUTION!

Keep the probe straight.

Double rod Ø8 mm / 0.32¨

INSTALLATION 3

Figure 3-11: How to attach a double rod probe to keep it straight

• Weld a tube with an internal diameter of 28…30 mm / 1.1…1.2¨ to the bottom of the tank.

i Make sure the tube aligns with the process connection at the top of the tank.

• Lower the probe into the tank.

• Put the end of the probe into the tube.

Double cable Ø4 mm / 0.16¨

Figure 3-12: How to attach a double cable probe to keep it straight

The probe counterweight has a hole with an M8 internal thread. You can also select the
appropriate options and attach:

1 An anchoring rod
2 A turnbuckle

For more data, contact your supplier.

www.krohne.com03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

3 INSTALLATION

Single rod Ø8 mm / 0.32¨

Figure 3-13: How to attach a single rod probe to keep it straight

• Weld a tube with an internal diameter of 12 mm / 0.5¨ to the bottom of the tank.

i Make sure the tube aligns with the process connection at the top of the tank.

• Lower the probe into the tank.

• Put the end of the probe into the tube.

OPTIFLEX 1300 C

Single cable Ø4 mm / 0.16¨

Figure 3-14: How to attach a Ø4 mm / 0.16¨ single cable probe to keep it straight

1 Probe with threaded end
2 Probe with turnbuckle
3 Probe with chuck
4 If you chose a chuck to anchor the probe, we recommend that you fit a ferrule (metal sheath — not supplied) at the

bottom of the loop to prevent cable wear

The probe counterweight has a hole with an M8 internal thread. The other probe end options are
given in the illustration.

CAUTION!

If your device has a chuck, you must make the device recalculate the probe length. For the
procedure, refer to How to decrease the length of probes on page 98

. If the device does not

recalculate the probe length, it is possible that the device will not measure correctly.

www.krohne.com 03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

OPTIFLEX 1300 C

Single cable Ø2 mm / 0.08¨

Figure 3-15: How to attach a Ø2 mm / 0.08¨ single cable probe to keep it straight

The probe counterweight has a hole with an M8 internal thread. You can attach the probe
counterweight to a threaded end.

Coaxial Ø22 mm / 0.87¨

INSTALLATION 3

Figure 3-16: How to attach a coaxial probe to keep it straight

• Weld a tube with an internal diameter of 23…25 mm / 0.91…1¨ to the bottom of the tank.

i Make sure the tube aligns with the process connection at the top of the tank.

• Lower the probe into the tank.

• Put the end of the probe into the tube.

If this is not possible, you can attach braces to the probe.

www.krohne.com03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

3 INSTALLATION

3.6.3 Standpipes

Use a standpipe if:

• There is highly conductive foam in the tank.

• The liquid is very turbulent or agitated.

• There are too many other objects in the tank.

• The device is measuring a liquid (petro-chemicals) in a tank with a floating roof.

OPTIFLEX 1300 C

Figure 3-17: Basic installation recommendations for standpipes (stilling wells and bypass chambers)

1 Stilling well
2 Bypass chamber
3 Air circulation hole
4 Level of the liquid

CAUTION!

Installation requirements

•

The standpipe must be electrically conductive.

•

The standpipe must be straight. There must be no sudden changes in internal diameter
greater than 1 mm / 0.04

•

The standpipe must be vertical.

•

Recommended surface roughness: <±0.1 mm / 0.004¨.

•

Stilling well only: The bottom of the stilling well must be open.

•

Adjust the probe to the center of the standpipe.

•

Make sure that there are no deposits at the bottom of the standpipe.

•

Make sure that there is liquid in the standpipe.

INFORMATION!

Standpipes are not necessary for devices with coaxial probes. But if there is a sudden change in
diameter in the standpipe, we recommend that you install a device with a coaxial probe.

www.krohne.com 03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

OPTIFLEX 1300 C

INSTALLATION 3

Figure 3-18: Installation recommendations for stilling wells

1 Stilling well in tanks containing one liquid
2 Stilling well in tanks containing more than one liquid
3 Air circulation hole
4 Maximum level of the liquid
5 Liquid circulation hole
6 Distance between holes ≥ 25 mm/1¨ (depends on the minimum layer to be measured)

Installation in tanks containing one liquid and foam

• Drill a pressure equalization hole in the stilling well above the maximum level.

• Deburr the hole.

• If the probe has a counterweight, make sure that there is enough space between the

counterweight and the wall of the stilling well.

Installation in tanks containing more than one liquid

• Drill a pressure equalization hole in the stilling well above the maximum level of the top liquid.

• Drill more holes along the length of the stilling well. Distance between holes ≥ 25 mm / 1¨

(depends on the minimum layer to be measured)

i These holes help the liquids to move freely.

• Deburr the holes.

• If the probe has a counterweight, make sure that there is enough space between the

counterweight and the wall of the stilling well.

Floating roofs

If the device is for a tank with a floating roof, install it in a stilling well.

www.krohne.com03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

3 INSTALLATION

OPTIFLEX 1300 C

Figure 3-19: Floating roofs

1 Sediment
2 Support fixtures
3 Stilling well
4 Floating roof
5 Product
6 Tank

Bypass chamber — general notes

Figure 3-20: Installation recommendations for bypass chambers

1 Bypass chamber for tanks that contain one liquid
2 Bypass chamber for tanks that contain more than one liquid
3 Distance between holes ≤ minimum level of each liquid in the tank
4 Additional process connection

www.krohne.com 03/2014 — 4000172306 — HB OPTIFLEX 1300 R07 en

Loading…

Источник

Практическое руководство по монтажу и эксплуатации OPTIFLEX…

Optiflex 1300c, Практическое руководство по монтажу и эксплуатации, Рефлекс-радарных уровнемеров Support chat

Text

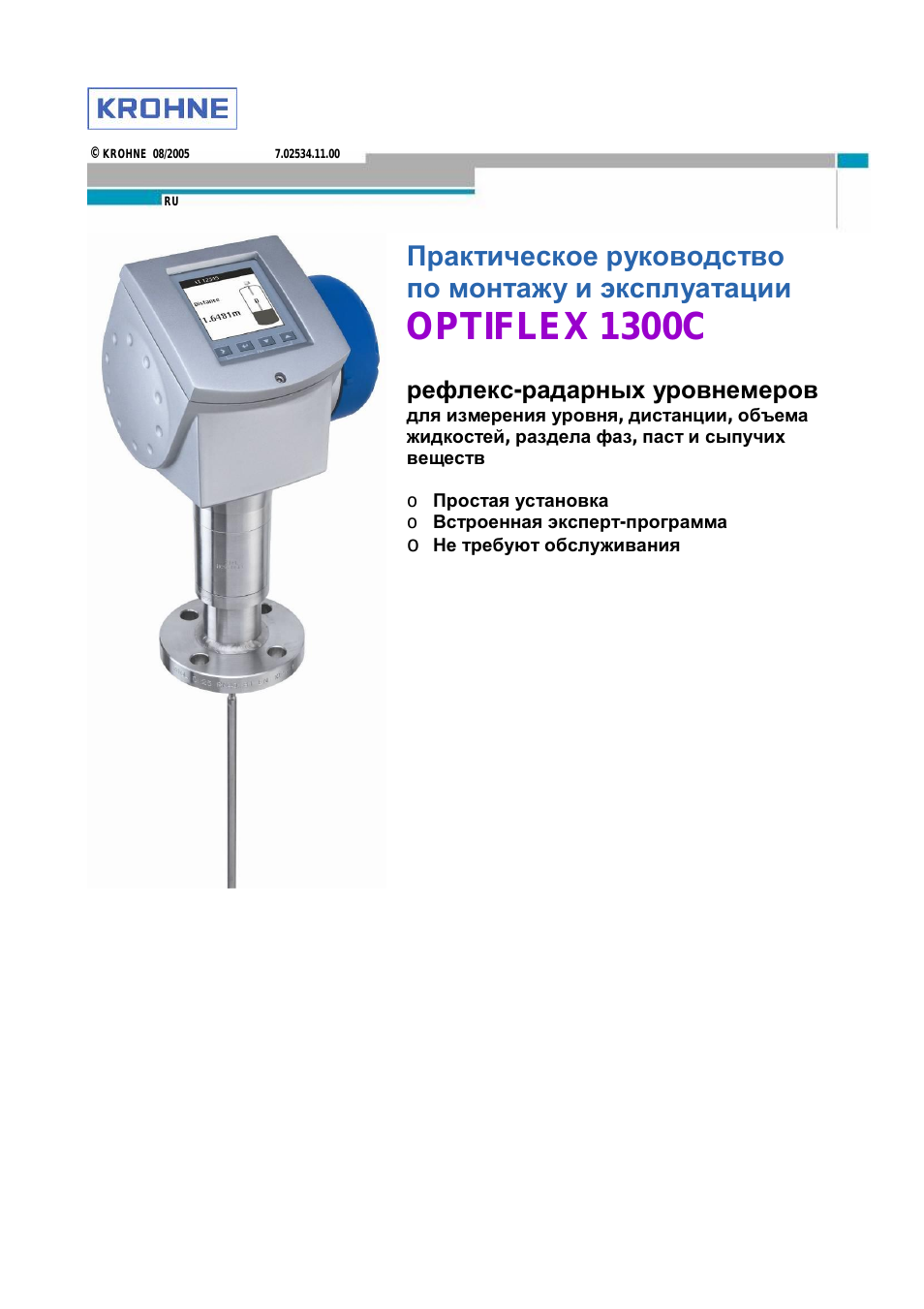

Практическое руководство
по монтажу и эксплуатации

OPTIFLEX 1300C

рефлекс-радарных уровнемеров

для измерения уровня, дистанции, объема
жидкостей, раздела фаз, паст и сыпучих
веществ o

Простая установка

Встроенная эксперт-программа

Не требуют обслуживания

KROHNE 08/2005

7.02534.11.00

Руководство по монтажу и эксплуатации

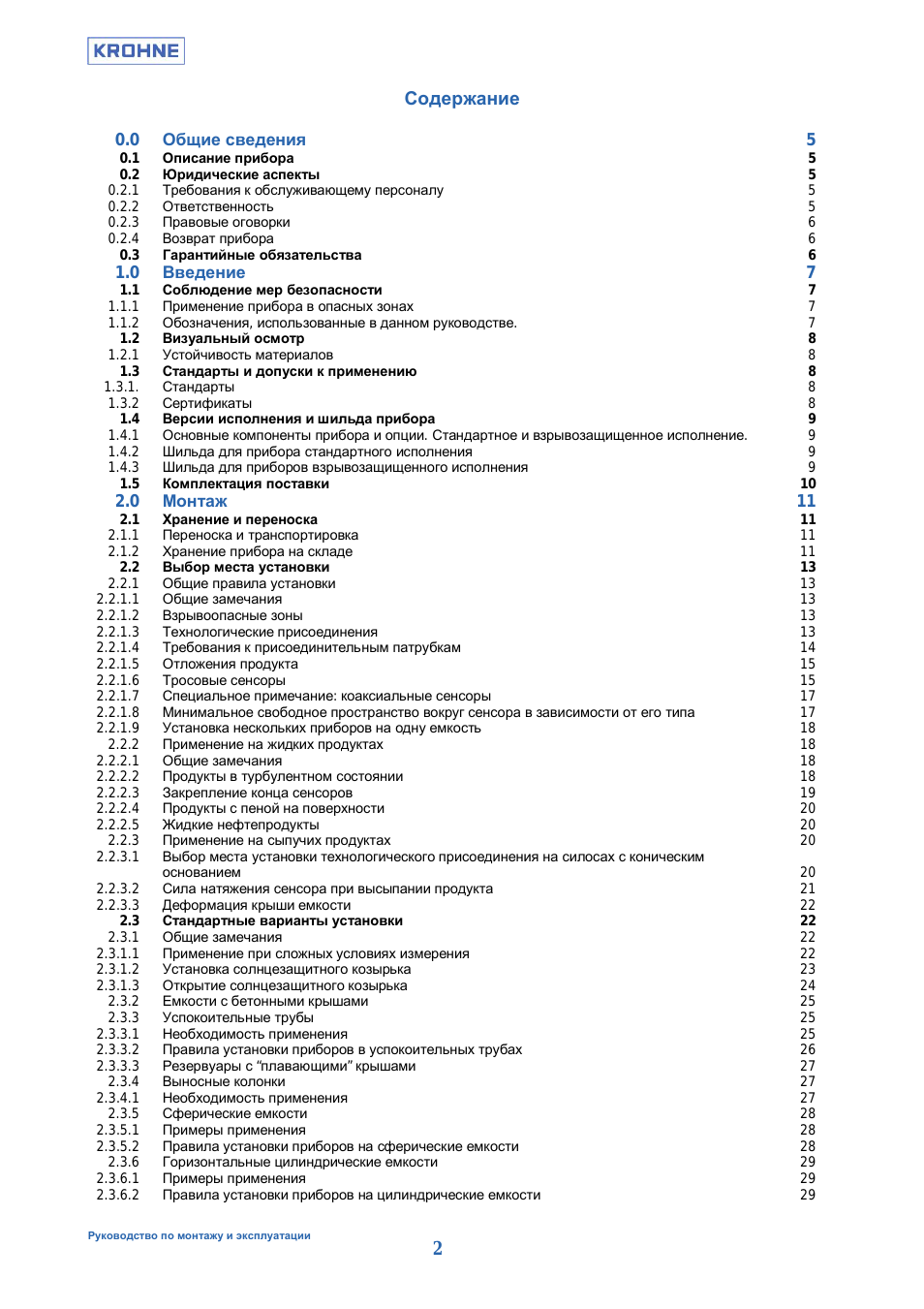

Содержание

0.0

Общие сведения

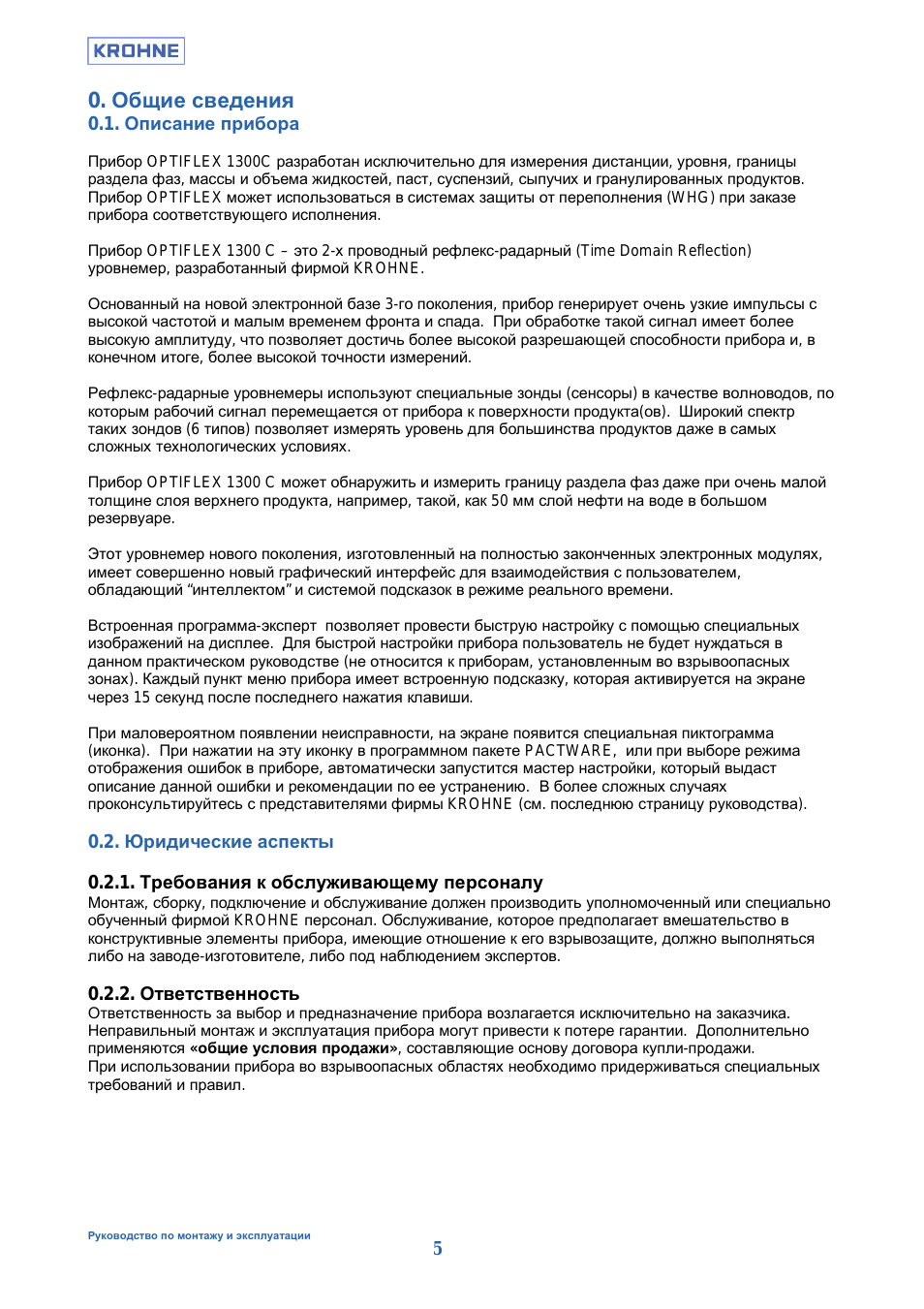

0.1

Описание прибора

0.2

Юридические аспекты

0.2.1

Требования к обслуживающему персоналу

0.2.2

Ответственность

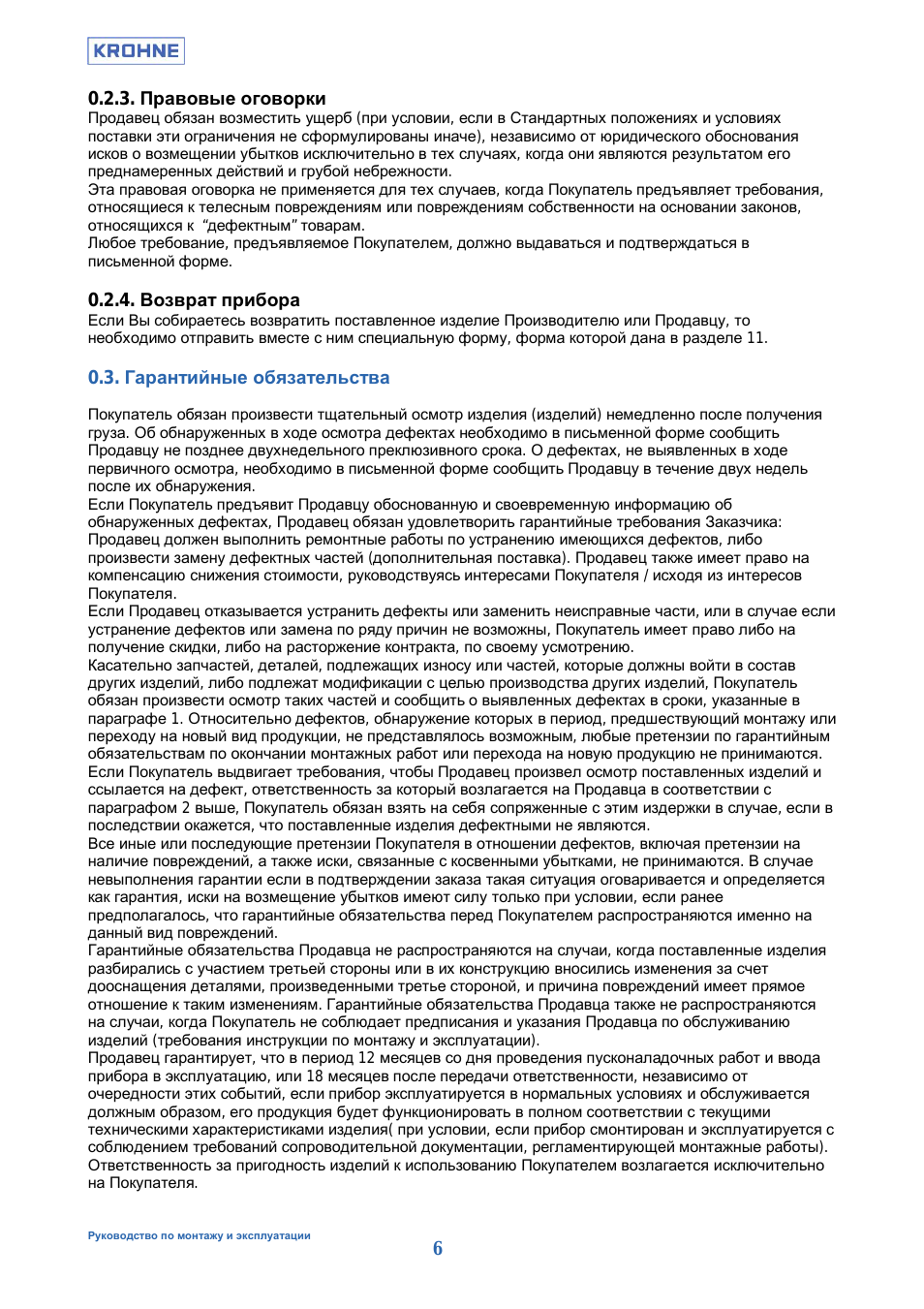

0.2.3

Правовые оговорки

0.2.4

Возврат прибора

0.3

Гарантийные обязательства

1.0

Введение

1.1

Соблюдение мер безопасности

1.1.1

Применение прибора в опасных зонах

1.1.2

Обозначения, использованные в данном руководстве.

1.2

Визуальный осмотр

1.2.1

Устойчивость материалов

1.3

Стандарты и допуски к применению

1.3.1.

Стандарты

1.3.2

Сертификаты

1.4

Версии исполнения и шильда прибора

1.4.1

Основные компоненты прибора и опции. Стандартное и взрывозащищенное исполнение.

1.4.2

Шильда для прибора стандартного исполнения

1.4.3

Шильда для приборов взрывозащищенного исполнения

1.5

Комплектация поставки

2.0

Монтаж

2.1

Хранение и переноска

2.1.1

Переноска и транспортировка

2.1.2

Хранение прибора на складе

2.2

Выбор места установки

2.2.1

Общие правила установки

2.2.1.1

Общие замечания

2.2.1.2

Взрывоопасные зоны

2.2.1.3

Технологические присоединения

2.2.1.4

Требования к присоединительным патрубкам

2.2.1.5

Отложения продукта

2.2.1.6

Тросовые сенсоры

2.2.1.7

Специальное примечание: коаксиальные сенсоры

2.2.1.8

Минимальное свободное пространство вокруг сенсора в зависимости от его типа

2.2.1.9

Установка нескольких приборов на одну емкость

2.2.2

Применение на жидких продуктах

2.2.2.1

Общие замечания

2.2.2.2

Продукты в турбулентном состоянии

2.2.2.3

Закрепление конца сенсоров

2.2.2.4

Продукты с пеной на поверхности

2.2.2.5

Жидкие нефтепродукты

2.2.3

Применение на сыпучих продуктах

2.2.3.1

Выбор места установки технологического присоединения на силосах с коническим
основанием

2.2.3.2

Сила натяжения сенсора при высыпании продукта

2.2.3.3

Деформация крыши емкости

2.3

Стандартные варианты установки

2.3.1

Общие замечания

2.3.1.1

Применение при сложных условиях измерения

2.3.1.2

Установка солнцезащитного козырька

2.3.1.3

Открытие солнцезащитного козырька

2.3.2

Емкости с бетонными крышами

2.3.3

Успокоительные трубы

2.3.3.1

Необходимость применения

2.3.3.2

Правила установки приборов в успокоительных трубах

2.3.3.3

Резервуары с “плавающими” крышами

2.3.4

Выносные колонки

2.3.4.1

Необходимость применения

2.3.5

Сферические емкости

2.3.5.1

Примеры применения

2.3.5.2

Правила установки приборов на сферические емкости

2.3.6

Горизонтальные цилиндрические емкости

2.3.6.1

Примеры применения

2.3.6.2

Правила установки приборов на цилиндрические емкости

Руководство по монтажу и эксплуатации

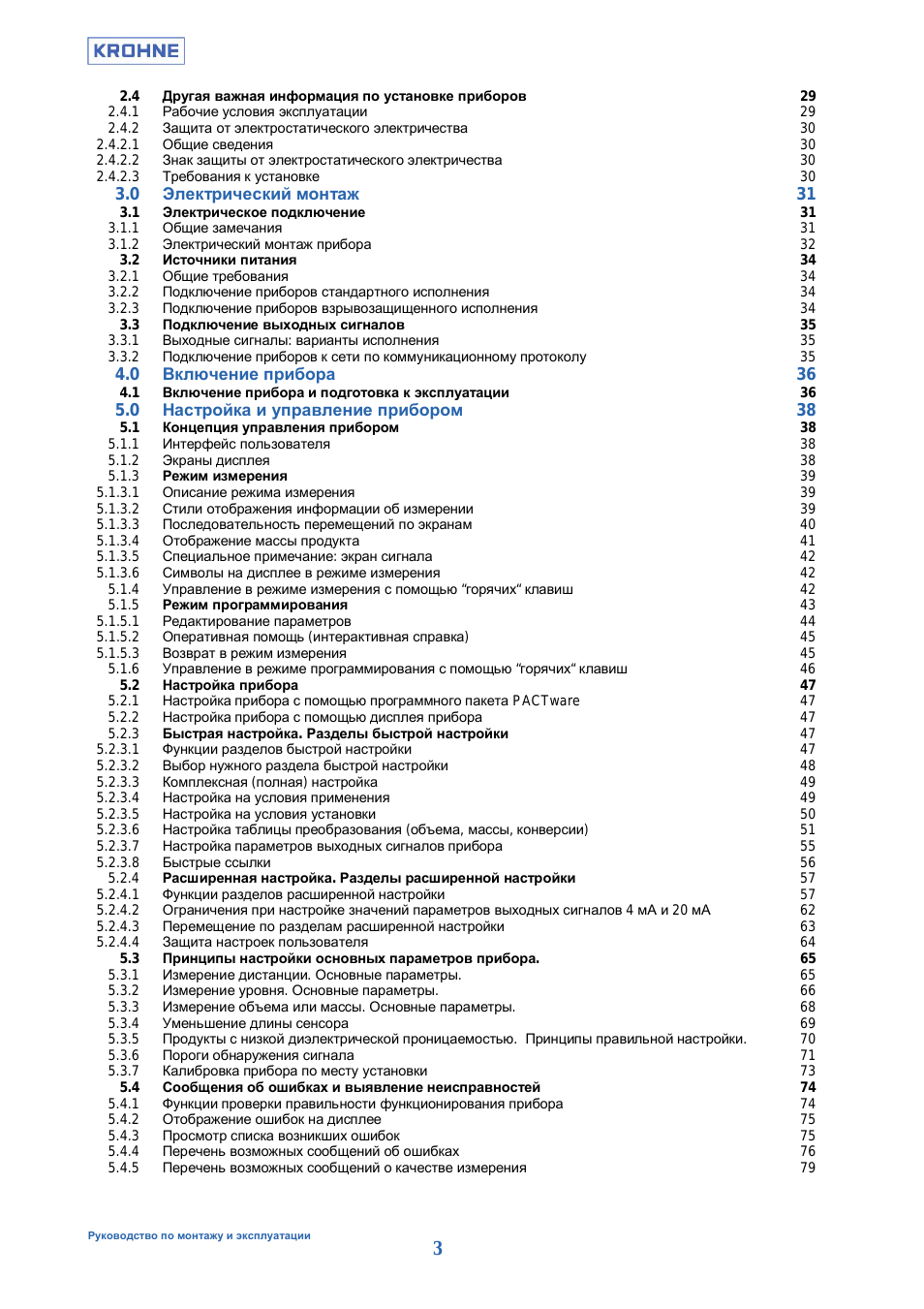

2.4

Другая важная информация по установке приборов

2.4.1

Рабочие условия эксплуатации

2.4.2

Защита от электростатического электричества

2.4.2.1

Общие сведения

2.4.2.2

Знак защиты от электростатического электричества

2.4.2.3

Требования к установке

3.0

Электрический монтаж

3.1

Электрическое подключение

3.1.1

Общие замечания

3.1.2

Электрический монтаж прибора

3.2

Источники питания

3.2.1

Общие требования

3.2.2

Подключение приборов стандартного исполнения

3.2.3

Подключение приборов взрывозащищенного исполнения

3.3

Подключение выходных сигналов

3.3.1

Выходные сигналы: варианты исполнения

3.3.2

Подключение приборов к сети по коммуникационному протоколу

4.0

Включение прибора

4.1

Включение прибора и подготовка к эксплуатации

5.0

Настройка и управление прибором

5.1

Концепция управления прибором

5.1.1

Интерфейс пользователя

5.1.2

Экраны дисплея

5.1.3

Режим измерения

5.1.3.1

Описание режима измерения

5.1.3.2

Стили отображения информации об измерении

5.1.3.3

Последовательность перемещений по экранам

5.1.3.4

Отображение массы продукта

5.1.3.5

Специальное примечание: экран сигнала

5.1.3.6

Символы на дисплее в режиме измерения

5.1.4

Управление в режиме измерения с помощью “горячих“ клавиш

5.1.5

Режим программирования

5.1.5.1

Редактирование параметров

5.1.5.2

Оперативная помощь (интерактивная справка)

5.1.5.3

Возврат в режим измерения

5.1.6

Управление в режиме программирования с помощью “горячих“ клавиш

5.2

Настройка прибора

5.2.1

Настройка прибора с помощью программного пакета PACTware
