Это новое поколение кулера для воды Ecotronic C10-LXPM.

Напольный кулер с нижней загрузкой бутыли, лицевые панели из нержавеющей стали. Монитор с управлением температурой горячей и холодной воды и временем включения\отключения аппарата. Все кулеры Ecotroic C11-LXPM поставляются с водяной помпой. Бак г\в 2,2 литра с донным нагревателем. Производительность по охлаждению воды, 4л/ч. Пр-во: Канада\КНР. Один из самых дорогих кулеров от компании Экотроник. Стильный внешний вид, наличие выкатной полки и панели управления сильно выделяют данный кулер из всего ассортимента оборудования.

Картинка с сайта: manualmachine.com

2

Краткое описание модели:

Ecotronic С11-LXPM— нижняя загрузка бутыли, выкатная полка, монитор управле­ния.

Картинка с сайта: manualmachine.com

Меры предосторожности —————————————————————2
Гарантийные обязательства ————————————————————3
Технические характеристики ———————————————————-4
Узлы и детали ——————————————————————————4
Сборка и установка аппарата ———————————————————5
Установка бутыли ———————————————————————-6-7
Пользование холодной водой ———————————————————8
Пользование горячей водой ————————————————————8
Замена пустой бутыли ——————————————————————8
Обслуживание и чистка ——————————————————————9
Устранимые неполадки —————————————————————-10
Индикаторы монитора ——————————————————————11

3

Картинка с сайта: manualmachine.com

Напряжение/частота 220-240В/ 50-60Гц, 2,5А

Хладагент R134A
Мощность охлаждения 125Вт
Охлаждение воды 4л/ч
Температура хол. воды 3 С- 10 С

00

Мощность нагрева 425Вт
Нагрева воды 4л/ч
Температура гор. воды 80 С- 92 С

0

0

Габариты, мм 1028*320*382

4

Кнопка управления нагревом

Кнопка обеспечения безопасности детей

Кнопка управления охлаждением

Кран горячей воды

Кран холодной воды

Лоток водоприема

Дверь

Выкатная полка

Ручка для переноса

Термостат охлаждения

Сетевой шнур

Трубка забора воды

LCD- дисплей

Ночная индикация

1

13

4

5

6

7

8

10

14

12

3

9

11

Картинка с сайта: manualmachine.com

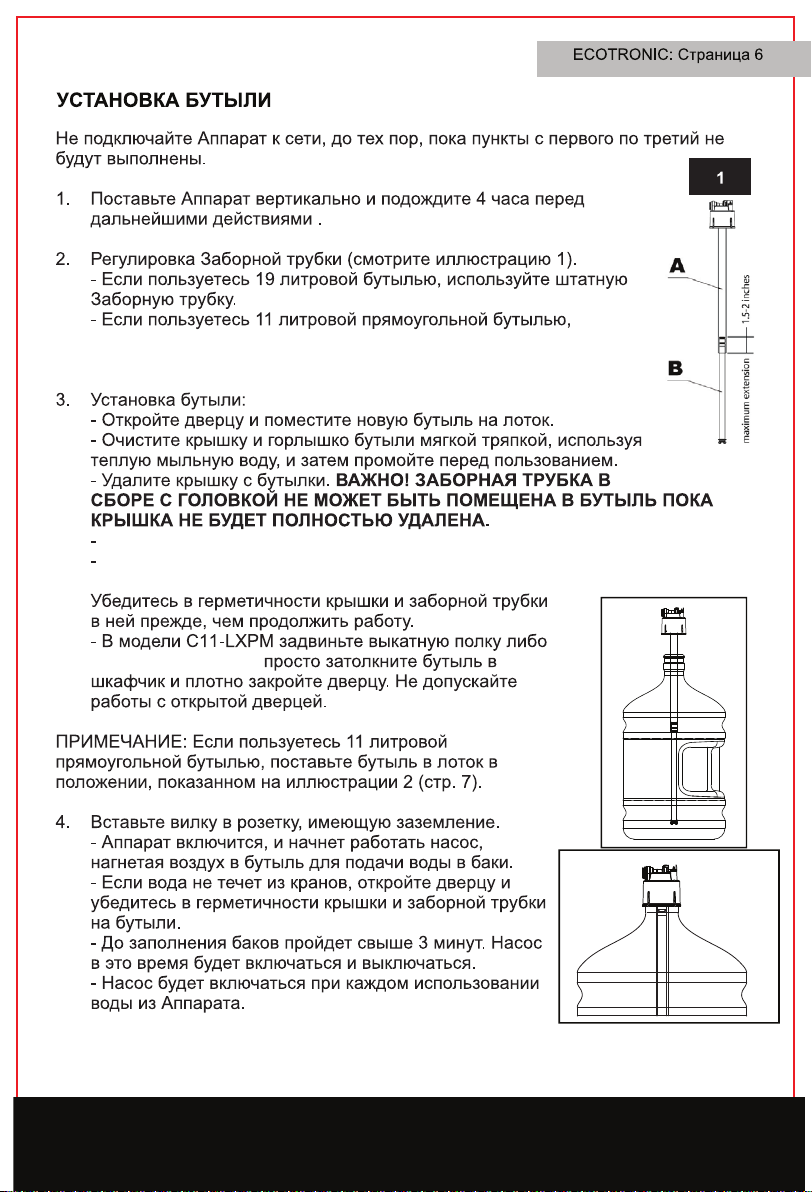

Отрегулируйте длину трубки (часть В) до максимума.

отрегулируйте длину трубки.

Вдавите трубку в бутыль до упора и отрегулируйте длину трубки.
Надавите на крышку для полной посадки в бутыль.

Картинка с сайта: manualmachine.com

8

Если невозможно
заменить бутыль сразу, откройте дверцу или отключите кулер от сети, звук сразу
прекратится и индикаторы перестанут мигать. Также вода может вытекать из бутыли.

— Задвиньте выкатную полку с бутылью в шкафчик и закройте дверцу. Не допускайте
работы аппарата с открытой дверцей.

Картинка с сайта: manualmachine.com

Если аппарат не работает:

— проверить подключение аппарата к сети;

— проверить включение выключателей на задней стенке аппара-

та. Они должны гореть в позиции ON, если аппарат работает.
Переключите выключатель в позиции ON и OFF, чтобы удостове­риться, что аппарат подключен к сети. Если необходимо,
используйте другое гнездо и убедитесь, что есть подача электри­чества в аппарате.

— внимательно проверяйте работу аппарата. Периодическая
работа помпы может создать ложное впечатление работы
аппарата.

Если вода не поступает в краники:

— убедитесь что бутыль не пустая. Если воды в бутыли недоста­точно, поменяйте ее. Если вода есть, то проверьт

е трубку внутри

бутыли. См. Инструкцию на странице 6 пункт 2.

-подвигайте трубку, сначала открутите гайку против часовой
стрелки и вытащите трубку из бутыли. См. инструкцию на
странице 6, пункт 3.

-убедитесь что воздушная трубка соединена с воздушной
помпой, прижав трубку с двух сторон.Воздушная трубка очень
тонкая.

-убедитесь, что дверца аппарата плотно закрыта. При закрытии
дверцы помпа активирует воздушную помпу, которая обеспечива­ет поступлению воды в резервуар.

-убедитесь, что вода контролируется полностью.

10

Картинка с сайта: manualmachine.com

Alternating

Alternating

13

Heating is on cooling is on cooling is on Heating is on cooling is o

Heating is o
