Тестер LANMASTER LAN-PRO-L Инструкция по эксплуатации

1 Тестер LANMASTER LAN-PRO-L Инструкция по эксплуатации

2 Тестер LAN-PRO-L, предназначен для тестирования линий связи, построенный на основе медных витопарных, телефонных и коаксиальных кабелей. Прибор позволяет выявить дефекты линии (перепутанные пары, обрыв и замыкание) и измерять длину каждого проводника. В комплект поставки входят специальные адаптеры*: RJ45-BNC для тестирования коаксиальных кабелей, оконцованных коннекторами типа BNC; RJ45-крокодил, 1 пара для тестирования отдельных пар или неоконцованных кабелей. С целью экономии батареи, тестер, после 30 минут бездействия, уходит в «Спящий режим». Для выхода из Спящего режима нажмите кнопку включения. Для удобства работы с тестером, при наличии физического контакта хотя бы по одному проводнику динамик ответной части издает звуковой сигнал. Свидетельством об окончании тестирования служит изменение звукового сигнала. Внешний вид прибора и комплект поставки Для проведения тестирования повторите следующие операции: Подключите тестируемые кабели: в главный порт и порт ответной части (или порт обратной связи). Порт обратной связи и порт ответной части функционально идентичны. Внимание. Не подключайте прибор к линии с напряжением питания более 48 вольт. Это может привести к порче прибора. Предварительно убедитесь, что с обоих концов снято активное оборудование. Включите тестер путем нажатия кнопки питания. На экране прибора появиться главное меню. *Производитель оставляет за собой право изменять перечень переходников без согласования с потребителями

3 Навигация по меню осуществляется при помощи функциональных клавиш, выбор элементов осуществляется при помощи клавиши PAIR&L 1. Тестирование карты разводки Wiremap Для проверки тестируемого кабеля на правильность разводки, в главном меню выберите при помощи функциональных клавиш Wiremap как тестируемый параметр. Нажмите кнопку PAIR&L Через несколько секунд на приборе появиться результат. Ошибки, возникающие при тестировании карты разводки см. ПРИЛОЖЕНИЕ. 2. Измерение длины кабельной линии Для измерения длины кабельной линии, в главном меню выберите Pair&Length как тестируемый параметр. Нажмите кнопку PAIR&L Через несколько секунд на приборе появиться результат. Ошибки, возникающие при измерении длины кабеля см. ПРИЛОЖЕНИЕ. 3. Тестирование коаксиального и телефонного кабелей Для тестирования коаксиального и телефонного кабеля на непрерывность, в главном меню выберите Coax/Tel как тестируемый параметр.

4 Нажмите кнопку PAIR&L Через несколько секунд на приборе появиться результат. Ошибки, возникающие при тестировании коаксиального и телефонного кабеля см. ПРИЛОЖЕНИЕ. 4. Калибровка и установки Для входа в раздел установок выберите в главном меню вкладку Setup. В разделе Setup можно выбрать единицы измерения длины: футы или метры, а также провести калибровку. Для изменения единиц длины в разделе Setup выберите вкладку UNIT. Далее при помощи функциональных кнопок выберите требуемую единицу длины. Для проведения калибровки Вам понадобиться патч-корд длиной не менее 5 м., оконцованный коннекторами RJ-45. Необходимо знать точную длину патч-корда, т.к. это повлияет на точность калибровки и, как следствие, на точность измерения длины кабеля. Подключите патч-корд к прибору. В главном меню выберите CALIBRATION. Нажмите кнопку PAIR&L Для подтверждения проведения калибровки нажмите функциональную кнопку для отказа —

5 Через несколько секунд на приборе появиться результат. Если необходимо, при помощи функциональных кнопок, можно скорректировать длину патч-корда и нажать кнопку PAIR&L Прибор откалиброван и готов к работе 5. Технические характеристики Интерфейсы RJ-45, BNC, разьем типа «крокодил» Витая пара: UTP, STP, кат. 5е, 6 Тестируемые кабели Коаксиальные кабели Телефонные кабели Максимальная длина тестируемой трассы: 1350 м Допустимое напряжение в линии: 48 В Точность измерения ±3% Тип дисплея Жидкокристаллический Тип батареи АА, 1,5 В Материал корпуса Пластик Рабочий диапазон температур С Размеры 180 х 80 х 40 мм Комплект поставки 1. Главный блок 1 шт. 2. Ответная часть 1 шт. 3. Патч-корд RJ-45, 20 см 2 шт. 4. Адаптер RJ-45 BNC 2 шт. 5. Адаптер RJ-45 зажим «крокодил» 2 шт. 6. Батарейка, 1.5 В, АА 4 шт 7. Инструкция по эксплуатации 1 шт

6 ПРИЛОЖЕНИЕ Виды сообщений об ошибках Тестирование карты разводки 1. Отсутствие контакта на 3 и 6 проводниках со стороны ответной части 2. Отсутствие контакта на 3 проводнике в середине линии обрыв 3. 1-й и 2-й проводник перепутаны 4. Отсутствие контакта на 3 проводнике со стороны главного блока 5. Короткое замыкание 1 и 2-го проводника Измерение длины кабельной линии 6. Обрыв 8-го проводника на расстоянии 89,7 м со стороны главного блока Тестирование коаксиального и телефонного кабеля 7. Тест не пройден. Обрыв кабеля Другие ошибки 8. Не найден блок ответной части. Проверьте подключен ли блок или возможен обрыв кабеля

Источник

Кабельный тестер с измерением длины с трассировкой кабельных линий

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

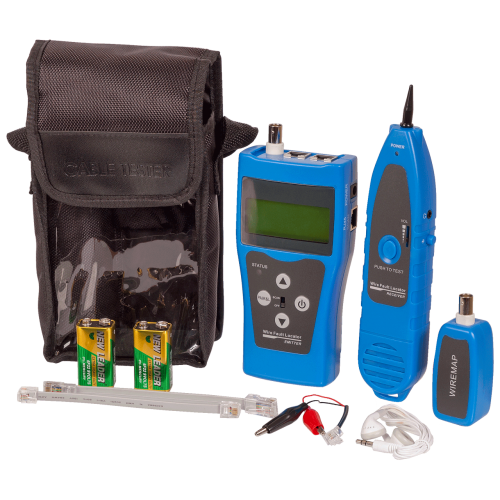

Артикул: LAN-PRO-L/TPK-N

Универсальный кабельный тестер для проверки целостности и длины витой пары и коаксиального кабеля.

Обнаружение любых типов проводников с помощью генератора и радиоприемника
Частота генерируемого сигнала: 225 Гц, 2-х тоновый генератор
Максимальная дистанция обнаружения: 2000 м
Измерение длины витой пары: до 350 м
Погрешность измерений: 5%
Калибровка измерения длины
Погрешность калибровки: 3%
Измерение длины витой пары с терминальным датчиком и без него

Исследование соединений и кабелей:

• BNC — коаксиальный кабель
• RJ45 (8P8C) — витая пара STP/UTP CAT-5E, CAT-6
• RJ11 — телефонный кабель
• USB-кабель

Максимальный уровень сигнала: 15 В (размах)

Проверка на наличие обрыва или короткого замыкания цепи:

• витая пара
• телефонный кабель
• коаксиальный кабель
• USB-кабель

Детальное исследование витой пары:

• замкнутые пары
• перевернутые пары
• пересеченные и расщепленные пары
• перекрестные помехи
• обратное подключение
• обнаружение ошибок прокладки или соединения

ЖК-дисплей: 4 х16 — символьный, видимое поле 53 х 25 мм
Автоотключение питания: 30 минут отсутствия активности
Подсветка дисплея
Автоматическая компенсация изменений емкости батареи и температуры окружающей среды
Для работы достаточно одного человека

Удаленный идентификатор:

• максимальное удаление – 300 м
• разъем 8P8C (RJ45)
• разъем BNC
• звуковое оповещение

Возможность подключения дополнительных удаленных идентификаторов: до 8-ми штук
Разъем для подключения наушников на приемнике для работы в шумных условиях
Максимальный рабочий ток приемника: менее 70 мА
Защита от перегрузки передатчика: 60/42 В переменного/постоянного тока
Диапазон рабочих температур: -10°С . +40°С
Питание: батарея 2 шт. х 9 В тип 6F22

Источник

Тестер кабельный LAN-PRO-L с LCD дисплеем и функцией измерения длины

Доставка/Самовывоз

Точная стоимость доставки будет расчитана при оформлении заказа

Предлагаем купить Тестер кабельный LAN-PRO-L с LCD дисплеем и функцией измерения длины

Тестер LAN-PRO-L, предназначен для тестирования линий связи, построенных на основе медных витопарных, телефонных и коаксиальных кабелей. Прибор позволяет выявить дефекты линии (перепутанные пары, обрыв и замыкание) и измерять длину каждой пары или растояние до обрыва.

В комплект поставки входят специальные адаптеры:
— RJ45-BNC — для тестирования коаксиальных кабелей, оконцованных коннекторами типа BNC;
— RJ45-крокодил, 1 пара — для тестирования отдельных пар или неоконцованных кабелей.

С целью экономии батареи, тестер, после 30 минут бездействия, переключается в «Спящий режим».

Для удобства работы с тестером, при наличии физического контакта хотя бы по одному проводнику динамик ответной части издает звуковой сигнал. Свидетельством об окончании тестирования служит изменение звукового сигнала.

Интерфейсы: RJ-45, BNC, разьем типа «крокодил»
Тестируемые кабели: Витая пара (UTP, STP, кат. 5е, 6), коаксиальные кабели, телефонные кабели
Максимальная длина тестируемой трассы: 1350 м
Допустимое напряжение в линии: 48 В
Точность измерения: ±3%
Тип дисплея: Жидкокристаллический
Тип батареи: АА, 1,5 В
Материал корпуса: Пластик
Рабочий диапазон температур: -10 – +60 °С
Размеры: 180 х 80 х 40 мм

1. Главный блок – 1 шт.
2. Ответная часть – 1 шт.
3. Патч-корд RJ-45, 20 см – 2 шт.
4. Адаптер RJ-45 – BNC – 2 шт.
5. Адаптер RJ-45 – зажим «крокодил» – 2 шт.
6. Батарейка, 1.5 В, АА – 4 шт
7. Инструкция по эксплуатации – 1 шт

Внимание. Не подключайте прибор к линии с напряжением питания более 48 вольт. Это может привести к поломке прибора. Предварительно убедитесь, что с обоих концов снято активное оборудование.

Источник

Тестер кабельных линий с измерением длины LANMASTER LAN-PRO-L

Производитель: LANMASTER

Артикул: LAN-PRO-L

Цена: 461,11 руб. с НДС

Артикул : LAN-PRO-L

LAN-PRO-L — Кабельный тестер с измерением длины.

Тестер LAN-PRO-L, предназначен для тестирования линий связи, построенных на основе медных витопарных, телефонных и коаксиальных кабелей. Прибор позволяет выявить дефекты линии (перепутанные пары, обрыв и замыкание) и измерять длину каждой пары.

• RJ45-BNC — для тестирования коаксиальных кабелей, оконцованных коннекторами типа BNC;
• RJ45-крокодил, 1 пара — для тестирования отдельных пар или неоконцованных кабелей.

Технические характеристики

Комплект поставки

1. Главный блок — 1 шт.
2. Ответная часть — 1 шт.
3. Патч-корд RJ-45, 20 см — 2 шт.
4. Адаптер RJ-45 — BNC — 2 шт.
5. Адаптер RJ-45 — зажим «крокодил» — 2 шт.
6. Батарейка, 1.5 В, АА — 4 шт.
7. Чехол для прибора — 1шт.
8. Инструкция по эксплуатации — 1 шт.
9. Коробка с магнитным фиксатором -1шт.
