Отопители LF Bros — краткое руководство по эксплуатации:
1. В первую очередь собрать всю электрику отопителя и только после этого подключать электропитание. Если нарушить эту последовательность, то отопитель скорее всего придет в негодность. Электропитание подключать строго на аккумуляторную батарею (и больше НИКУДА). Если проводов не хватает, нарастить толстым проводом, хорошо его скрутив, и, при возможности припаяв, изолировать его изолентой или же надеть термокембрик. Все разъемы необходимо размещать в местах с наименьшей влажностью, т. к. окисление раъемов и кратковренное исчезновение или ухудшение контакта неминуемо приведет к выходу из строя, в первую очередь, блока управления.
2. При первом запуске отопителя и всякий раз после того, как закончилось топливо в бачке отопителя, необходимо подкачать топливо до топливного бачка.
3. Очень желательно ставить дополнительный бачок. Следить за качеством топлива. Большинство проблем с запуском отопителя – из-за низкого качества топлива. Топливо должно быть жидким в любой мороз (при – 20 необходимо разбавлять его бензином 50% на 50%, в начале зимы – 10% бензина на 90% солярки).
4.Отопители любят большие обороты. При любой возможности включать на максимальную мощность. Если Вы глушите отопитель, обязательно перед этим включите его на максимальную мощность на 2-3 минуты – чтобы в котле и на свече выжечь образовавшийся нагар, который будет препятствовать следующему запуску. Также, если Вы выходите на некоторое время из машины (например, оформлять документы), включите отопитель на максимум – когда вернетесь – проветрите и т. д. Особенно это относится к отопителю модели 4 дм.
5. Не оставляйте на лето бачок отопителя полностью заправленным, т. к. солярка на солнце за лето расслаивается, легкие фракции поднимаются вверх, тяжелые опускаются вниз и при первом же запуске зимой отопитель может выйти из строя. Оставляйте в баке минимум топлива для того, чтобы можно было несколько раз для профилактики запустить отопитель минут на пять-десять летом.
6. Обратите внимание на важное правило обращения с топливным насосом. Топливный насос должен быть установлен под определенным углом (см. в руководстве). В верхней части (на стороне выхода топлива из насоса, на рисунке указано стрелкой) ни в коем случае нельзя нарушать настройки, откручивая что-либо. Производительность насоса указана на его корпусе — 6,8 мл на сто качков. Если Вы все же нарушили настройки, есть три варианта — заменить насос, настроить его на стенде либо попытаться настроить его самостоятельно. Для самостоятельной настройки необходимо: шприц 20 мл без поршня либо мензурка с градуировкой, а также разъем (подходит от жигулей) и 2 куска провода. Один конец провода подсоединяем к аккумулятору, вторым концом, периодически дотрагиваясь до аккумулятора, приводим насос в действие. Топливо из насоса при этом должно попадать в мензурку. За сто качков должно налиться от 6,5 до 7,14 мл топлива. Если производительность выше — чуть закрутите гайку на выходе насоса ключом на 10, если меньше — открутите, добиваясь таким образом необходимой производительности. После регулировки необходимо зафиксировать гайку любым способом.
Низкого качества топливо ведет к ранему выходу из строя отопителя.
Автономный переносной отопитель
Лунфей LF Bros 5кВт / 12В 24В 220В
Дизельный воздушный сухой фен
Напряжение 12В / 24В / 220В
Пульт дистанционного управления
Технология с низким уровнем шума
Защита от короткого замыкания
Включение и выключение по таймеру
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Номинальное напряжение – 12В
- Тип топлива — Дизель
- Тепловая мощность — 1400-5000 Вт
- Расход топлива — 0,15-0,6 л/ч
- Объем топливного бака — 5 л
- Номинальная потребляемая мощность — 15-90 Вт
- Рабочая температура — -40С / +40С

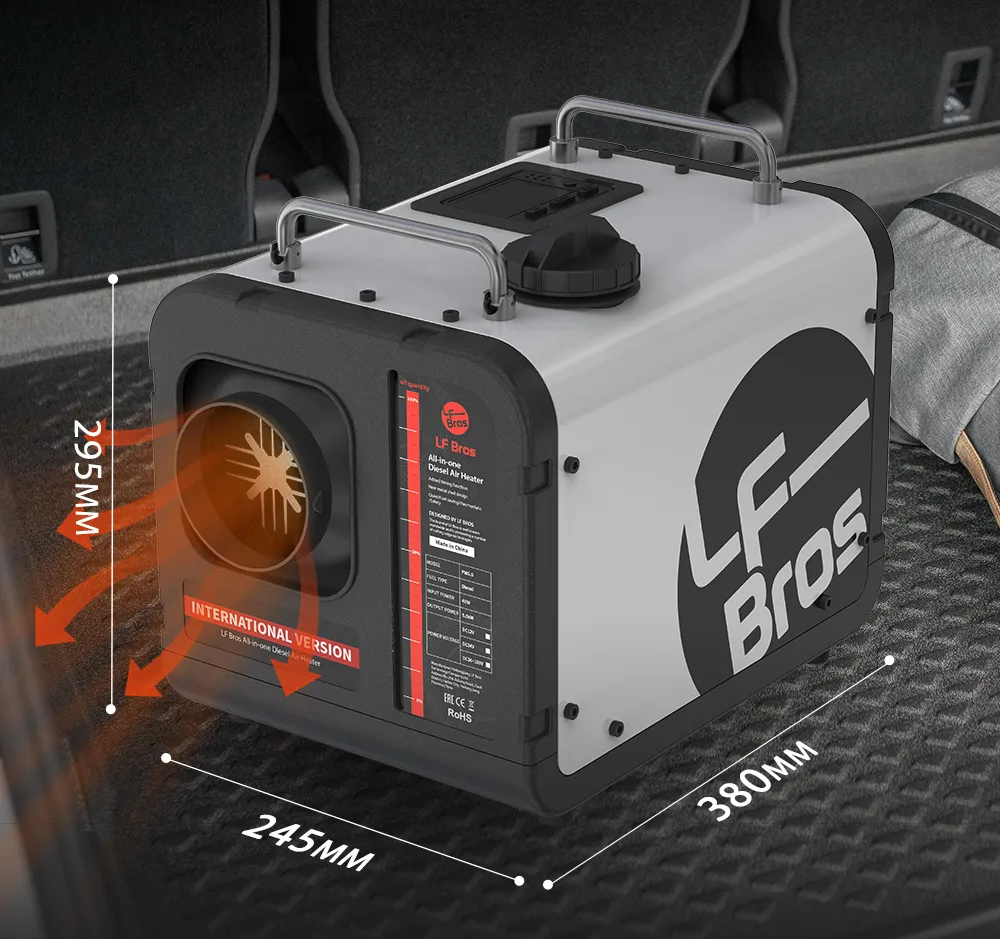

- Габариты отопителя — 380*245*295 мм
- Вес основной части аппарата — 9,1 кг
Интеллектуальный двигатель вентилятора в сборе
Использование медножильного электродвигателя и технологии динамической балансировки позволяет вентилятору вращаться более плавно и точно в зависимости от мощности и температуры, обеспечивая при этом хороший бесшумный эффект.
Как показано на последнем детальном рисунке, эти небольшие зазубрины не являются дефектами или повреждениями, это просто эффект процесса динамической балансировки.
Высококачественный топливный насос
Частота впрыска и воздухоприток топливного насоса точно контролируются интеллектуальным управителем для продления эксплуатационного срока службы и экономии энергии.
Медножильный кабель, хорошая эффективность, длительный срок службы и долговечность.
Электронный импульсный насос, специальная прерывистая работа, экономия топлива.
Высококачественная свеча зажигания
Интеллектуальный управитель будет точно контролировать положение напряжения ‚чтобы поддерживать пьезоподжиг в режиме постоянной мощности и поддерживать защиту от короткого замыкания, защиту от перенапряжения и защиту от всплеска напряжения.
Высококачественные углеродные стержни для облегчения зажигания и увеличения срока службы!
Алюминий высокого качества
Камера сгорания, основание и охлаждающее ребро-все детали из алюминия, подвергнутые пескоструйной обработке. Мы также используем алюминий с высоким содержанием для повышения эффективности теплообмена, равномерной теплоотдачи, температуростойкость и коррозионная стойкость.
Благодаря новейшему чипу, эффективность сгорания значительно повышается, а оригинальная функция удаления углистого нагара улучшается.
КАТАЛОГ АВТОНОМНЫХ ОТОПИТЕЛЕЙ
|
мощность до |
напряжение |
|
5 кВт |
12/24/220 В |
Переносной автономный дизельный отопитель / сухой фен JH
5 кВт 12 В / 24 В / 220 В
|
мощность до |
напряжение |
|
8 кВт |
12/24/220 В |
Переносной автономный дизельный отопитель / сухой фен JH
8 кВт 12 В / 24 В /220 В
|
мощность до |
напряжение |
|
5 кВт |
12 В |
Автономный дизельный отопитель / сухой фен JH
5 кВт 12 В
|
мощность до |
напряжение |
|
5 кВт |
24 В |
Автономный дизельный отопитель / сухой фен JH
5 кВт 24 В
|
мощность до |
напряжение |
|
2 кВт |
12 В |
Автономный дизельный отопитель / сухой фен JH
2 кВт 12 В
|
мощность до |
напряжение |
|
2 кВт |
24 В |
Автономный дизельный отопитель / сухой фен JH
2 кВт 24 В
|
мощность до |
напряжение |
|
5 кВт |
12 В |
Переносной автономный дизельный отопитель / сухой фен JH
5 кВт 12 В
|
мощность до |
напряжение |
|
5 кВт |
12 В |
Переносной автономный дизельный отопитель / сухой фен JH
5 кВт 12 В
|
мощность до |
напряжение |
|
5 кВт |
12 В |
Автономный дизельный отопитель / сухой фен Лунфей LF Bros
5 кВт 12 В
|
мощность до |
напряжение |
|
5 кВт |
24 В |
Автономный дизельный отопитель / сухой фен Лунфей LF Bros
5 кВт 24 В
|
мощность до |
напряжение |
|
2 кВт |
12 В |
Автономный дизельный отопитель / сухой фен Лунфей LF Bros
2 кВт 12 В
|
мощность до |
напряжение |
|
2 кВт |
24 В |
Автономный дизельный отопитель / сухой фен Лунфей LF Bros
2 кВт 24 В
|
мощность до |
напряжение |
|
5 кВт |
12/24/220 В |
Переносной автономный дизельный отопитель / сухой фен Лунфей LF Bros
5 кВт 12 В / 24 В / 220 В
|
мощность до |
напряжение |
|
5 кВт |
12/24/220 В |
Переносной автономный дизельный отопитель / сухой фен Лунфей LF Bros
5 кВт 12 В / 24 В / 220 В
Знакомьтесь “Воздушный дизельный обогреватель”
Согрейте свой салон в любое время и в любом месте за пару минут.
Невероятно мощный
Обогреватель способен прогреть не только небольшой автомобиль, но и автобус с десятками кубометров воздуха.
Безопасный
Тепло выделяется при сжигании аэрозоля дизельного топлива. В отличие от других методов отопления, таких как газ, бензин или дровяной камин, вы можете убедиться, что это самый безопасный способ обогрева вашего салона.
Регулируемая температура
Вы полностью контролируете интенсивность нагрева. Просто выберите мощность вручную или переключитесь в термостатический режим, при котором обогреватель поддерживает заданную температуру.
Самоочищающийся
Усовершенствованная система очистки камеры сгорания от нагара.
Вольт (Постоянное напряжение)
Вольт (Постоянное напряжение)
Вольт (Переменное напряжение)
Воздушный дизельный обогреватель полностью независим от двигателя, но для питания всех систем управления требуется стабильный источник питания 12 В или 24 В постоянного тока.
1) Транспортные средства – подключение к основному аккумулятору или вспомогательной батарее.
2) Автономные системы — дополнительный аккумулятор глубокого цикла, регулярно заряжаемый от солнечной панели и т.д.
3) Сетевые системы – могут питаться от трансформатора постоянного тока напряжением от 230 В до 12 В (24 В).
Экономия заряда батареи
Для первоначального подогрева используется электричество. В дальнейшем система потребляет лишь небольшое количество электроэнергии. Это один из самых эффективных обогревателей на рынке.
Интеллектуальный контур
Основной блок работает под управлением небольшой операционной системы, которая легко справляется со всеми задачами.
Функции безопасности
Усовершенствованные механизмы защиты от перегрева или других внутренних повреждений.
Решение для любого автомобиля
Закажите обратный звонок, это бесплатно!
- Доставляем в любой регион России и в страны СНГ
- Срок доставки от 2 до 14 дней (зависит от региона)
- Доставку производим до пункта выдачи или курьером до двери
Условия доставки и оплаты при получении уточняйте у менеджера!
- Оплата при получении
- Перевод с карты на карту Сбербанка и Тинькофф
- Онлайн-оплата на сайте
- Оплата по счету для организаций
Позвоните нам по телефону
8 (920) 988-26-00 или оставьте заявку и специалист перезвонит вам в течение 5 минут
Познакомьтесь с коллекцией ALPICOOL
г. Рязань, ул. Новоселов 40А
Каждый день с 8:00 до 22:00
- June 15, 2024
- LF Bros
Table of Contents
- LF Bros 110V-12-24V 5KW Diesel Heater
- Display Icon Description
- Switch Operation Instructions
- Mode Setting
- Remote controller Pairing
- Timer Setting-Multiple time periods
- FAULT CODE
- Read User Manual Online (PDF format)
- Download This Manual (PDF format)
LF Bros 110V-12-24V 5KW Diesel Heater
Display Icon Description
Switch Operation Instructions
- Pumping Mode
After the initial installation of the split heater, please fill fuel to the
oil circuit first. The heater could be ignited normally only when the diesel
flows into the burner from the tank
Operation Method:
Press the power button “ ” and the mode button “ ” at the same time when the
heater is in off status, the screen lights up and shows Polr. Release the
button, pumping mode will be turned on after the buzzer sound once.
After 80 seconds, the oil pump goes into fasting pumping status (pumping 500
times). The heater will ignite and start to operate automatically after
pumping the diesel into the burner. The screen will display P–1 as figure 3 if
the diesel wasn’t pumped into the burner, press “ ” button if it happens, and
the system will start the pumping procedure again.
The number of times you start fuel pumping mode depends on the length of the
the oil pipe. You will figure out if it works properly by observing the
filling processing of the oil tube.
Note: Please note this process applies to the initial installtion of the
spilt type and when there is no fuel in the oil pipe only. Do not use it
normally in case the combustor chamber been flooded.
Turn on/off the heater
-
Short Press the power button” ” in off status as figure 4 shows, when the screen lights up and the buzzer sounds once only, release the button and the heater is turned on.
Then the screen will displays the operating status of the main parts one by
one, motor activated, ignition pin activated. The pump will be activated after
80 seconds. Ignigition succeedd when the screen show the flame icon, and then
goes into preheat and self -test process. -
Long press the power button” ” for more than 3 seconds in standby status, and the screen will display “off” as figure 5 shows. The heater goes into shutting down and heat dissipation procedure. After the heat dissipation complete, the screen will turn off and the heater stop operating.
Note: It is forbidden to cut off the power during the shutting down
process.
Mode Setting
Short press the setting button when the heater is at standby status to swtich
the mode. Press the button “ ” to turn up and the button “ ” to turn down.
- It is Power mode when the screen displays P1.4-5 as figure 6. The heater will work at the set power value to heating continuously.
- It is Temperature mode when the screen displays t10 °C ~ 30°C. The heater will automatically heating in variable frequency mode after the temperatue is set.
When temperature reaches set temperature, the heater will continue operating
at the lowest power 1.4KW(Figure 7)
Note: The 2 mode types can only be switched, but not been used at the
same time. The heater will operate as the mode you set last time.
Remote controller Pairing
Please press the off button when the heater is in off status, and then press
the “Time” button on the witch. The controller and the switch pairs
successfully after the screen displays 433 as figure 9 and the buzzer sound
once.
Note: The heater has been paired with the controller before delivery, no
operation needed.
Clock Setting
Long press the rotary swich when in off status, then the clock icon on the
screens shows up. Press the rotary button 3 times in a row in quick sucession,
then figures 1-24 starts blink (operate this step in 3 seconds). At this time,
rotate the button once to the left, and the clock icon starts blink. Long
press the rotary button, rotate and adjust the button to the number you want
when the hour positin starts blink. After hour has been set, short press the
rotary button, the minute position starts blink and rotate to set minute. Set
the time same as local time and wait for 5 seconds, setting complete.
Timer Setting-Single time period
Long press the rotary swtich when in off status, then the clock icon on the
screens shows up. Press the rotary button 3 times in a row in quick sucession,
then figures 1-24 starts blink (operate this step in 3 seconds). The 24
figures indicates 24 hours, set the time you want the heater to operate.
For example: We need to have the heater starts woring at 7am, rotate the
button to the right to figure “7”. Short press the rotary button, there will
be a yellow line under figure “7”, wait for 5 seconds to let the setting
complete.
Timer Setting-Multiple time periods
Longstsar in hicksuisit ten huts lets on the eat home un setso tay 24 figures
indicates 24 hours, set the time period you want the heater to operate.
-
Operating continuously:
For example: We need to have the heater starts woring from 7 to 9
continuously, rotate the button to the right to figure ”””. Short press the
rotary button, there will be a yellow line under figure ””’*, and then to
figure 8 and 9 respectively, wait for 5 seconds to let the setting complete. -
Operating discontinuously.
For example, we don’t neet the heater work at 8 am, find figure ”””’
Fine espears. Wait tor stonest changure d disappears, storing complete. The
heater he seal o work at 7am, shut down at 8am and restart at 9am
Turn off the Timer
Long press the rotary button when “Clock”is in off condition. Buzzer sound
once and the screen lights out.
FAULT CODE
Read User Manual Online (PDF format)
Read User Manual Online (PDF format) >>
Download This Manual (PDF format)
Download this manual >>
LF Bros E Series Heater PDF User Guides and Manuals for Free Download: Found (1) Manuals for LF Bros E Series Device Model (Installation Manual & Maintenance)
LF Bros E Series Installation Manual & Maintenance
Details:
- Manufacturer: LF Bros
- Product Name/ID: LF Bros E Series / #1592227
- Category: Heater
- File Path: lf-bros/e-series_1592227.pdf
- Last Updated: 14 May 2025
- Description: This manual for LF Bros E Series provides a thorough overview of installation, operation, and maintenance, helping you maximize the performance and reliability of your device.
- Document Type: User Manual
- Pages: 28
Download PDF
Read Online
The LF Bros E Series is a remarkable addition to the market, offering a blend of innovation and practicality that appeals to a wide range of consumers. From the onset, it’s clear that LF Bros has invested considerable effort into the design and functionality of this product line. The E Series promises to deliver an exceptional user experience, and for the most part, it fulfills that promise with only a few areas for improvement.
One of the standout features of the E Series is its sleek design. With a modern aesthetic, it integrates seamlessly into any environment. The ergonomics are well thought out, allowing for ease of use and comfort during extended sessions. This attention to detail in design sets the LF Bros E Series apart from competitors in the market, making it an attractive option for both casual users and tech enthusiasts alike.
When it comes to performance, the E Series does not disappoint. Users can expect:
- High processing speed that ensures a smooth experience
- Impressive battery life that enables prolonged use without frequent recharging
- Robust connectivity options, including Bluetooth and USB, allowing for versatile usage
In addition to performance and design, the LF Bros E Series includes a user-friendly interface that simplifies operation. Whether you are a tech-savvy individual or someone who prefers straightforward technology, navigating through the E Series features is intuitive. This is a significant advantage, as it allows users to focus on their tasks without getting bogged down by complex configurations.
Furthermore, the E Series comes with a variety of features tailored to meet diverse needs. Some of these features include:
- Multiple modes for different tasks, such as gaming, productivity, and entertainment
- Customizable settings that allow users to adjust the product’s performance according to their preferences
- A comprehensive support system, including online resources and customer service, which enhances the overall user experience
Despite its many strengths, the LF Bros E Series is not without its shortcomings. Some users have reported minor issues with connectivity occasionally dropping, particularly in high-intensity usage scenarios. Additionally, while the battery life is impressive, power users may find the need for more frequent charging during intense applications. However, these concerns are relatively minor and do not significantly detract from the overall performance of the E Series.
In conclusion, the LF Bros E Series impresses with its combination of design, functionality, and performance. It caters to a broad spectrum of users with its diverse features and robust capabilities. For those in the market for a new product that emphasizes quality and user experience, the LF Bros E Series is undoubtedly worthy of consideration. Its merits far outweigh the few drawbacks, making it a recommended choice in today’s competitive landscape.
Мощность 5000
Напряжение питания 12/24V
Система дистанционного управления Есть
Топливо Дизельное топливо
Габаритные размеры основного блока 372х141х150мм
Свеча накала Япония
Автономный отопитель СиньДжи производителя брендов LFBros и Лунфэй, является бюджетным решением, цену удалось снизить благодаря применению всех компонентов собственного производства. Помимо низкой цены не сменным плюсом СиньДжи является наличие системы дистанционного управления, с помощью которой вы дистанционного можете запускать и отключать отопитель, а также увеличивать или уменьшать заданную температуру.
Отопитель работает на дизельном топливе независимо от двигателя транспортного средства. Он имеет собственную топливную систему, которая запитывается из бака автомобиля или дополнительного топливного бачка(имеется в комплекте поставки).
Забор воздуха для горения и вывод выхлопных газов производится снаружи.
При работе отопителя можно реализовать один из двух режимов:
- Режим постоянной тепловой мощности
- Режим поддержания постоянной температуры в отапливаемом объеме
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Топливо — дизельное топливо ГОСТ 32511-2013 тип З, тип А (диз.топливо тип Евро); ГОСТ Р 55475-2013 тип З, тип А. Не допускается использование дизельного топлива ГОСТ 305 и ТУ (запрещено использовать судовое или печное топливо, а так же топливо с повышенным содержанием серы и коксующихся остатков)
- Номинальное напряжение — 12/24 в (выбирать при заказе)
- Тепловая мощность (регулируемая) — 0,8…5,0 кВт
- Расход топлива — 0,19…0,6 л/ч
- Воздушный поток в максимальном режиме — 132 м.куб./ч
- Номинальная потребляемая электрическая мощность от источника питания — 15…90 Вт
- Рабочая температура — -50…+50 градусов Цельсия
- Масса основной части отопителя — 4,7 кг
- Габариты основной части отопителя — 372х141х150 мм
- Масса комплекта (одно грузовое место) — 8 кг.
- Габариты комплекта (одно грузовое место) — 474х474х250 мм
- Качественная инструкция на русском языке.
КОМПЛЕКТ ПОСТАВКИ:
- Отопитель
- Главный кабельный жгут
- Насос топливный
- Блок управления
- Пульт дистанционного запуска
- Топливопровод
- Труба впускная d=25 L=600
- Труба выхлопная d=25 L=600 мм нержавеющая
- Труба подачи воздуха для нагрева d=75 L=600
- Прокладка уплотнительная
- Пластина фиксирующая
- Бак топливный 8 л
- Крепеж штатный в ассортименте (Шайбы, гайки, саморезы, хомуты нейлоновые и т.п.)
- Кожух впуска
- Кожух выпуска
- Воздушный фильтр
- Инструкция по эксплуатации и монтажу на русском языке
