РУССКИЙ

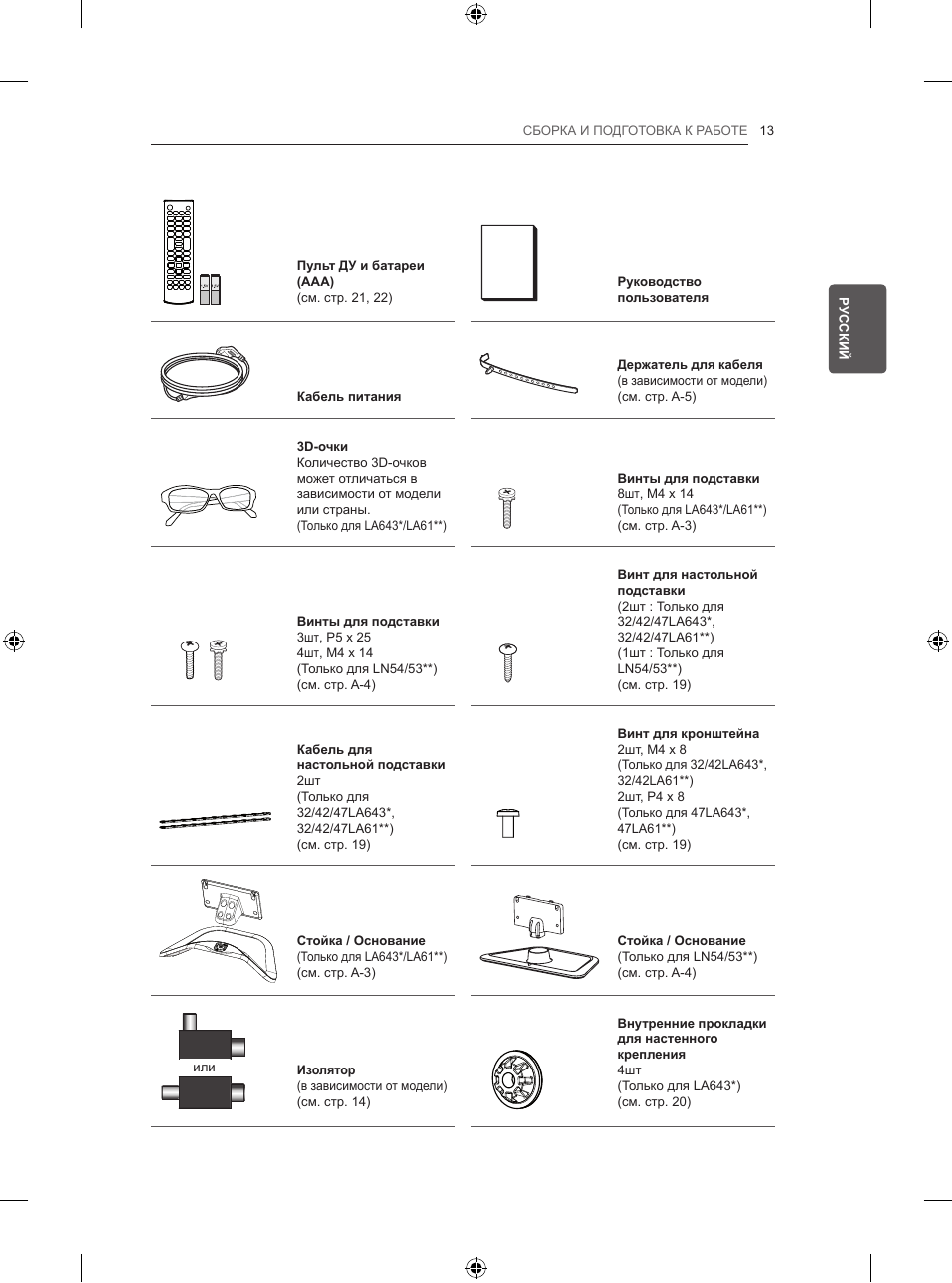

СБОРКА И ПОДГОТОВКА К РАБОТЕ

Пульт ДУ и батареи

(AAA)

(см. стр. 21, 22)

Руководство

пользователя

Кабель питания

Держатель для кабеля

(в зависимости от модели)

(см. стр. A-5)

3D-очки

Количество 3D-очков

может отличаться в

зависимости от модели

или страны.

(Только для LA643*/LA61**)

Винты для подставки

8шт, M4 x 14

(Только для LA643*/LA61**)

(см. стр. A-3)

Винты для подставки

3шт, P5 x 25

4шт, M4 x 14

(Только для LN54/53**)

(см. стр. A-4)

Винт для настольной

подставки

(2шт : Только для

32/42/47LA643*,

32/42/47LA61**)

(1шт : Только для

LN54/53**)

(см. стр. 19)

Кабель для

настольной подставки

2шт

(Только для

32/42/47LA643*,

32/42/47LA61**)

(см. стр. 19)

Винт для кронштейна

2шт, M4 x 8

(Только для 32/42LA643*,

32/42LA61**)

2шт, P4 x 8

(Только для 47LA643*,

47LA61**)

(см. стр. 19)

Стойка / Основание

(Только для LA643*/LA61**)

(см. стр. A-3)

Стойка / Основание

(Только для LN54/53**)

(см. стр. A-4)

или

Изолятор

(в зависимости от модели)

(см. стр. 14)

Внутренние прокладки

для настенного

крепления

4шт

(Только для LA643*)

(см. стр. 20)

14

РУССКИЙ

СБОРКА И ПОДГОТОВКА К РАБОТЕ

ПРИМЕЧАНИЕ

y

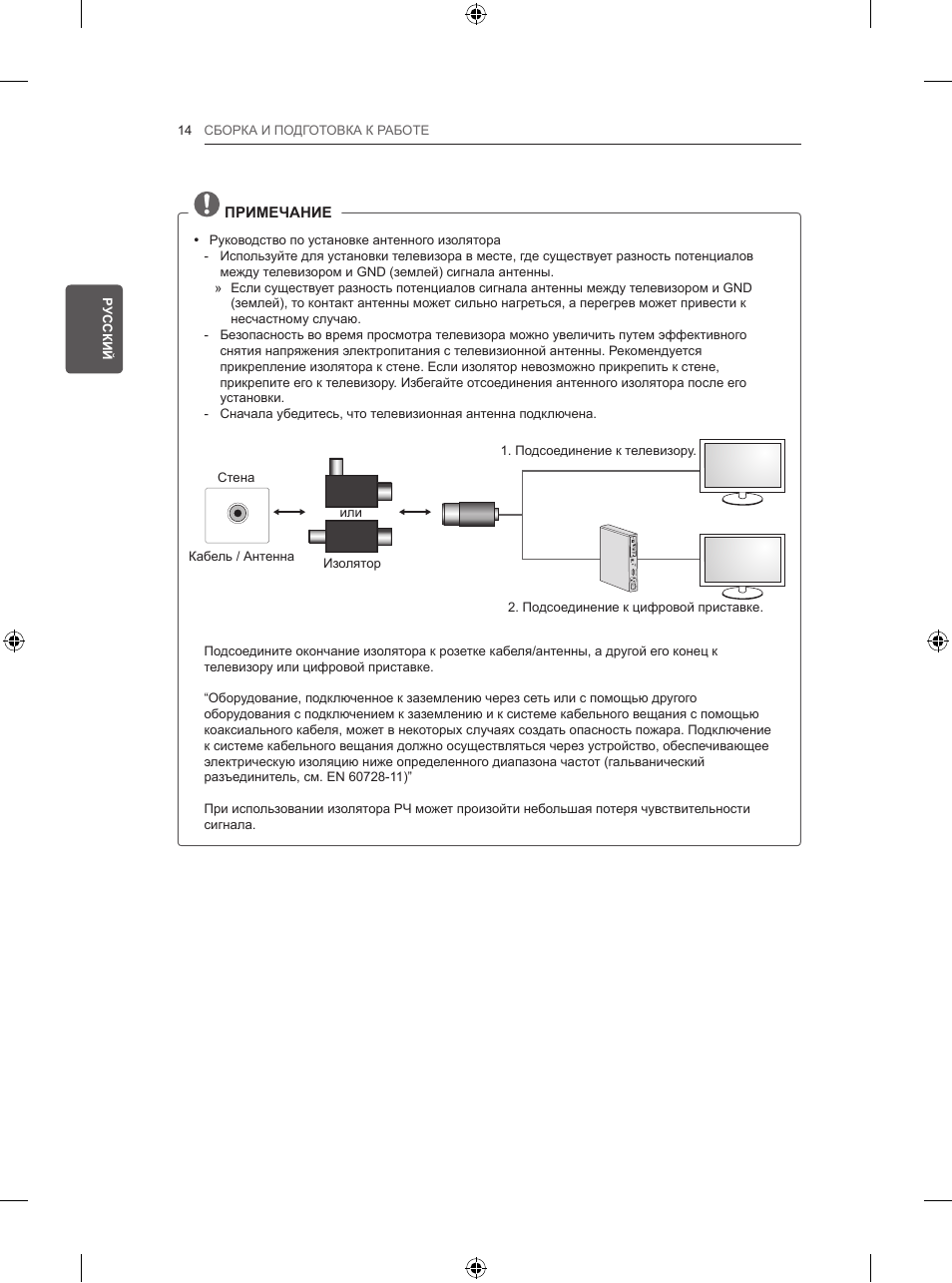

Руководство по установке антенного изолятора

— Используйте для установки телевизора в месте, где существует разность потенциалов

между телевизором и GND (землей) сигнала антенны.

» Если существует разность потенциалов сигнала антенны между телевизором и GND

(землей), то контакт антенны может сильно нагреться, а перегрев может привести к

несчастному случаю.

— Безопасность во время просмотра телевизора можно увеличить путем эффективного

снятия напряжения электропитания с телевизионной антенны. Рекомендуется

прикрепление изолятора к стене. Если изолятор невозможно прикрепить к стене,

прикрепите его к телевизору. Избегайте отсоединения антенного изолятора после его

установки.

— Сначала убедитесь, что телевизионная антенна подключена.

ANTENNA/

CABLE IN

Кабель / Антенна

Стена

Изолятор

1. Подсоединение к телевизору.

2. Подсоединение к цифровой приставке.

или

Подсоедините окончание изолятора к розетке кабеля/антенны, а другой его конец к

телевизору или цифровой приставке.

“Оборудование, подключенное к заземлению через сеть или с помощью другого

оборудования с подключением к заземлению и к системе кабельного вещания с помощью

коаксиального кабеля, может в некоторых случаях создать опасность пожара. Подключение

к системе кабельного вещания должно осуществляться через устройство, обеспечивающее

электрическую изоляцию ниже определенного диапазона частот (гальванический

разъединитель, см. EN 60728-11)”

При использовании изолятора РЧ может произойти небольшая потеря чувствительности

сигнала.

15

РУССКИЙ

СБОРКА И ПОДГОТОВКА К РАБОТЕ

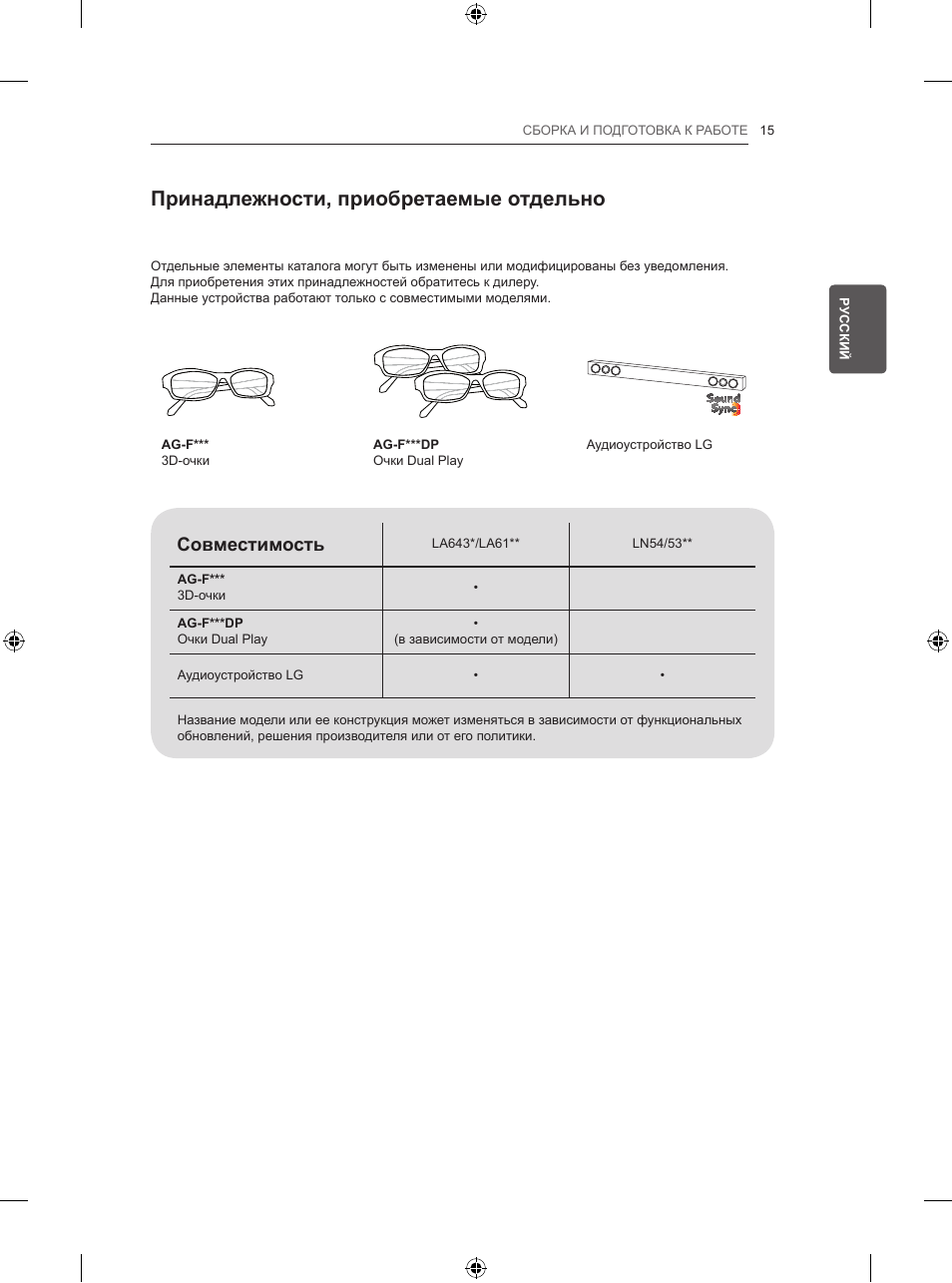

Принадлежности, приобретаемые отдельно

Отдельные элементы каталога могут быть изменены или модифицированы без уведомления.

Для приобретения этих принадлежностей обратитесь к дилеру.

Данные устройства работают только с совместимыми моделями.

AG-F***

3D-очки

AG-F***DP

Очки Dual Play

Аудиоустройство LG

Совместимость

LA643*/LA61**

LN54/53**

AG-F***

3D-очки

•

AG-F***DP

Очки Dual Play

•

(в зависимости от модели)

Аудиоустройство LG

•

•

Название модели или ее конструкция может изменяться в зависимости от функциональных

обновлений, решения производителя или от его политики.

Элементы и кнопки, Только для ln54/53, Примечание

16 русский сборка и подготовка к работе, Прокрутка по списку сохраненных каналов Чат поддержки

• Изображение
• Текст

16

РУССКИЙ

СБОРКА И ПОДГОТОВКА К РАБОТЕ

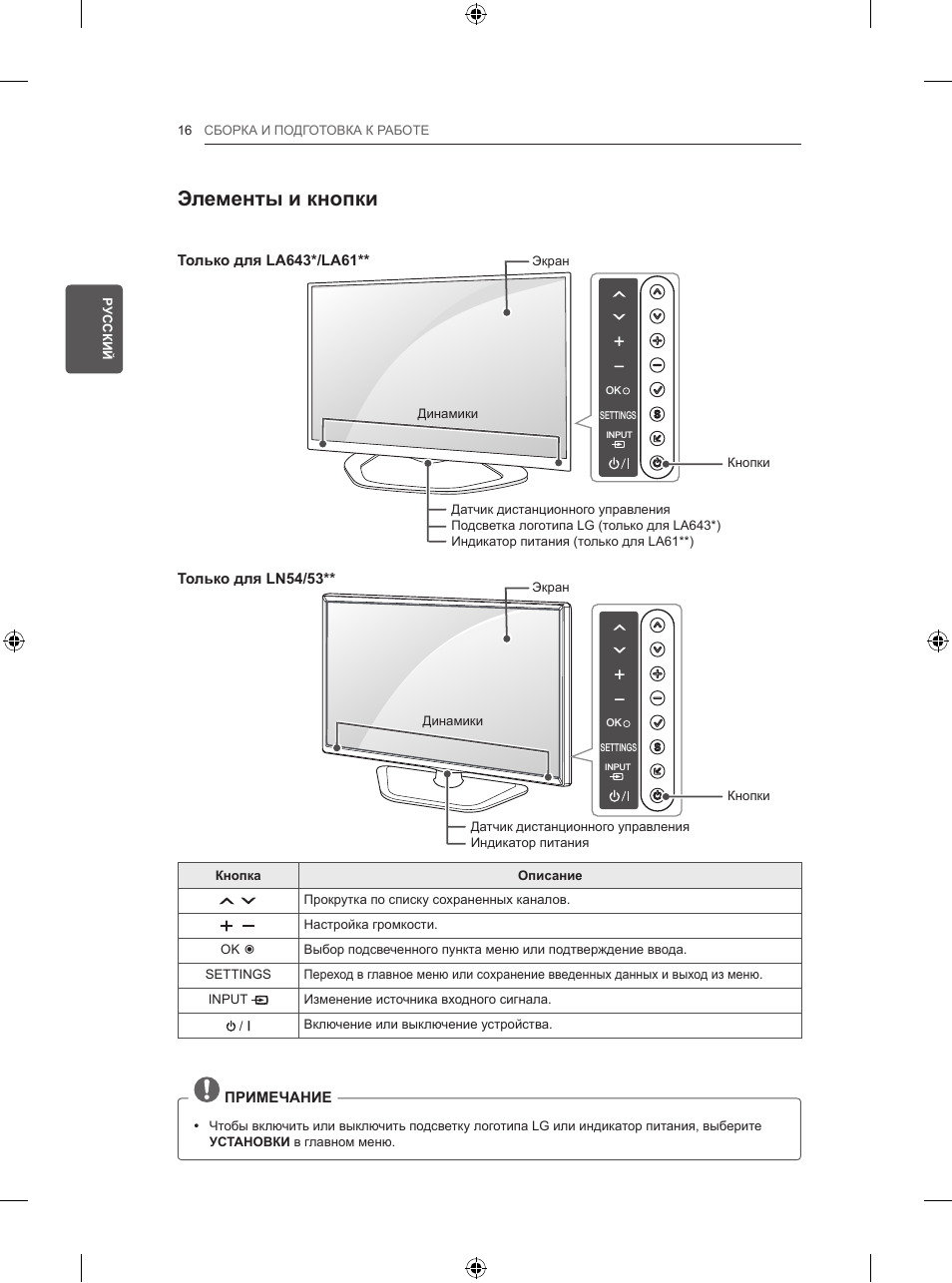

Элементы и кнопки

LAN

(PC)

RGB IN

(RGB/HDMI-PC)

AUDIO

IN

IN

OUT

OPTICAL

DIGITAL

AUDIO

H/P

IN/OUT

(RGB)

AV1

IN

HDD IN

USB Hub

USB Appps

USB IN

1

1(ARC)

2

3

4(PC)

2

USB IN

3

ANTENNA

/CABLE

13/18V

700mA MAx

LNB IN

Satellite

IN

COMPONENT

AV

P

R

P

B

Y

VIDEO

AUDIO

SETTINGS

INPUT

OK

SETTINGS

INPUT

OK

Только для LA643*/LA61**

Экран

Кнопки

Динамики

Датчик дистанционного управления

Подсветка логотипа LG (только для LA643*)

Индикатор питания (только для LA61**)

SETTINGS

OK

INPUT

Только для LN54/53**

Экран

Кнопки

Динамики

Датчик дистанционного управления

Индикатор питания

Кнопка

Описание

H

Прокрутка по списку сохраненных каналов.

H

Настройка громкости.

OK ꔉ

Выбор подсвеченного пункта меню или подтверждение ввода.

SETTINGS

Переход в главное меню или сохранение введенных данных и выход из меню.

INPUT

Изменение источника входного сигнала.

/ I

Включение или выключение устройства.

ПРИМЕЧАНИЕ

y

Чтобы включить или выключить подсветку логотипа LG или индикатор питания, выберите

УСТАНОВКИ в главном меню.

17

РУССКИЙ

СБОРКА И ПОДГОТОВКА К РАБОТЕ

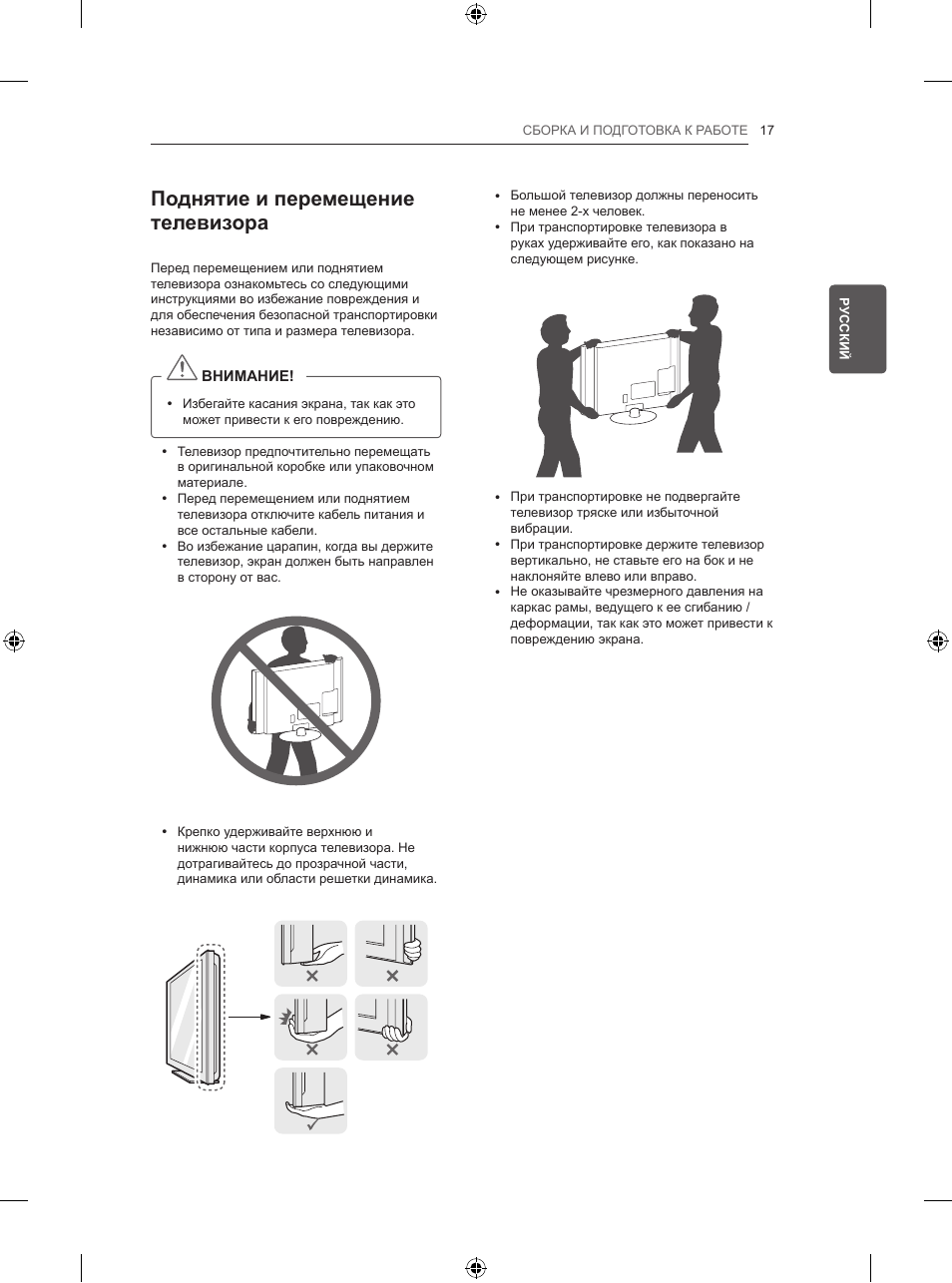

Поднятие и перемещение

телевизора

Перед перемещением или поднятием

телевизора ознакомьтесь со следующими

инструкциями во избежание повреждения и

для обеспечения безопасной транспортировки

независимо от типа и размера телевизора.

ВНИМАНИЕ!

y

Избегайте касания экрана, так как это

может привести к его повреждению.

y

Телевизор предпочтительно перемещать

в оригинальной коробке или упаковочном

материале.

y

Перед перемещением или поднятием

телевизора отключите кабель питания и

все остальные кабели.

y

Во избежание царапин, когда вы держите

телевизор, экран должен быть направлен

в сторону от вас.

y

Крепко удерживайте верхнюю и

нижнюю части корпуса телевизора. Не

дотрагивайтесь до прозрачной части,

динамика или области решетки динамика.

y

Большой телевизор должны переносить

не менее 2-х человек.

y

При транспортировке телевизора в

руках удерживайте его, как показано на

следующем рисунке.

y

При транспортировке не подвергайте

телевизор тряске или избыточной

вибрации.

y

При транспортировке держите телевизор

вертикально, не ставьте его на бок и не

наклоняйте влево или вправо.

y

Не оказывайте чрезмерного давления на

каркас рамы, ведущего к ее сгибанию /

деформации, так как это может привести к

повреждению экрана.

18

РУССКИЙ

СБОРКА И ПОДГОТОВКА К РАБОТЕ

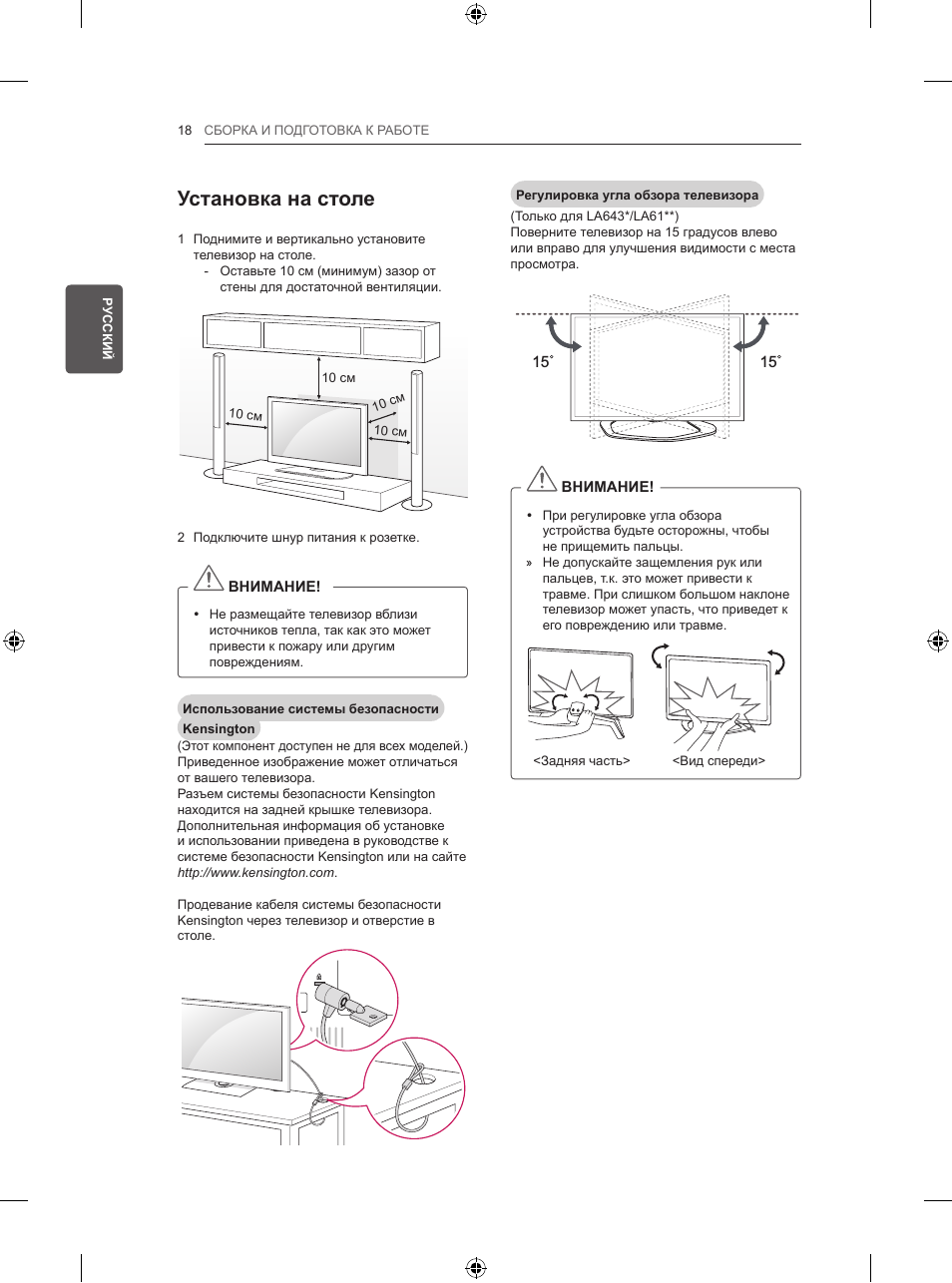

Установка на столе

1 Поднимите и вертикально установите

телевизор на столе.

— Оставьте 10 см (минимум) зазор от

стены для достаточной вентиляции.

2 Подключите шнур питания к розетке.

ВНИМАНИЕ!

y

Не размещайте телевизор вблизи

источников тепла, так как это может

привести к пожару или другим

повреждениям.

Использование системы безопасности
Kensington

(Этот компонент доступен не для всех моделей.)

Приведенное изображение может отличаться

от вашего телевизора.

Разъем системы безопасности Kensington

находится на задней крышке телевизора.

Дополнительная информация об установке

и использовании приведена в руководстве к

системе безопасности Kensington или на сайте

http://www.kensington.com.

Продевание кабеля системы безопасности

Kensington через телевизор и отверстие в

столе.

10 см

10 см

10 см

10 см

Регулировка угла обзора телевизора

(Только для LA643*/LA61**)

Поверните телевизор на 15 градусов влево

или вправо для улучшения видимости с места

просмотра.

15

15

ВНИМАНИЕ!

y

При регулировке угла обзора

устройства будьте осторожны, чтобы

не прищемить пальцы.

»

Не допускайте защемления рук или

пальцев, т.к. это может привести к

травме. При слишком большом наклоне

телевизор может упасть, что приведет к

его повреждению или травме.

<Задняя часть>

<Вид спереди>

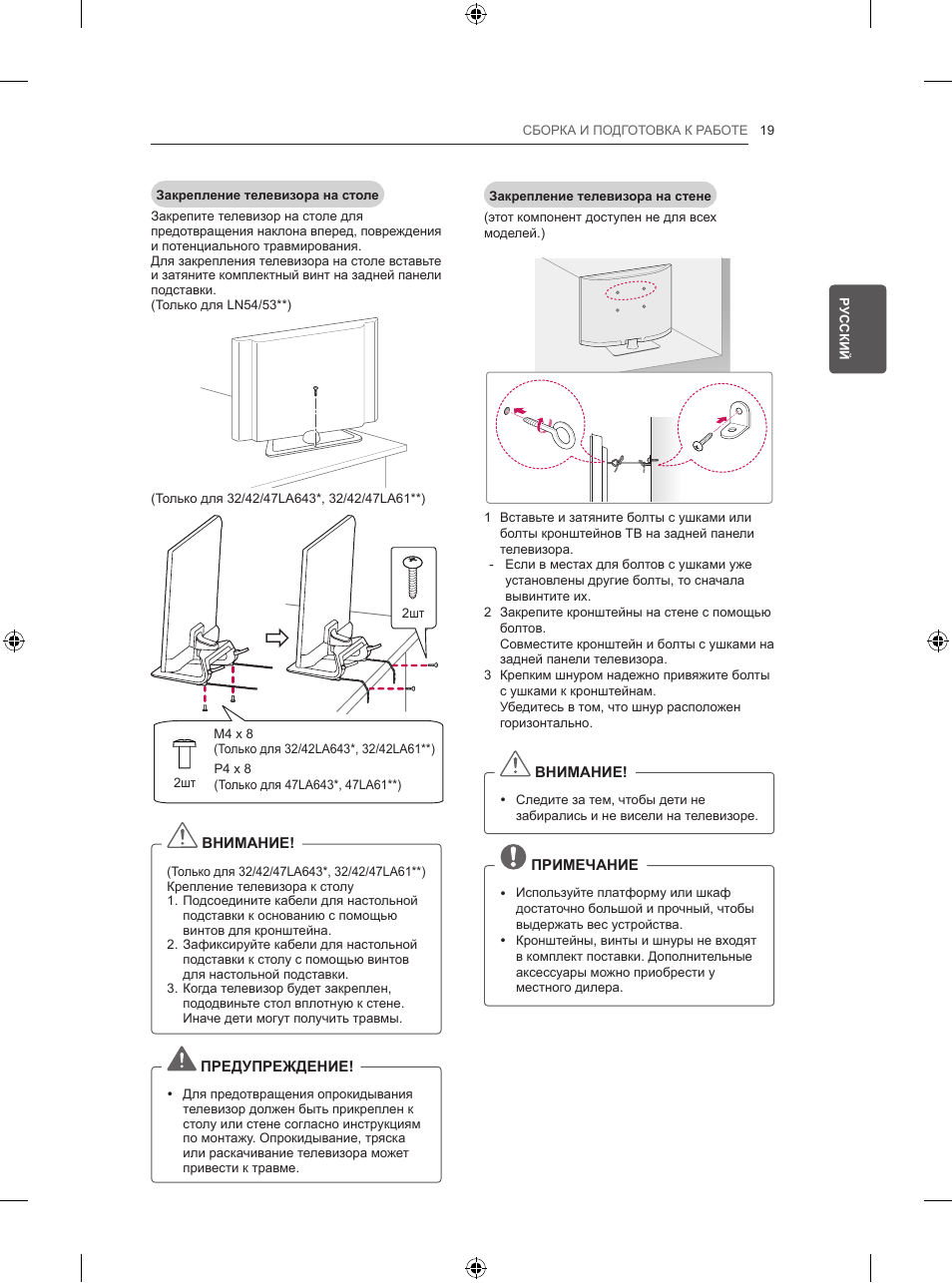

19

РУССКИЙ

СБОРКА И ПОДГОТОВКА К РАБОТЕ

Закрепление телевизора на стене

(этот компонент доступен не для всех

моделей.)

1 Вставьте и затяните болты с ушками или

болты кронштейнов ТВ на задней панели

телевизора.

— Если в местах для болтов с ушками уже

установлены другие болты, то сначала

вывинтите их.

2 Закрепите кронштейны на стене с помощью

болтов.

Совместите кронштейн и болты с ушками на

задней панели телевизора.

3 Крепким шнуром надежно привяжите болты

с ушками к кронштейнам.

Убедитесь в том, что шнур расположен

горизонтально.

ВНИМАНИЕ!

y

Следите за тем, чтобы дети не

забирались и не висели на телевизоре.

ПРИМЕЧАНИЕ

y

Используйте платформу или шкаф

достаточно большой и прочный, чтобы

выдержать вес устройства.

y

Кронштейны, винты и шнуры не входят

в комплект поставки. Дополнительные

аксессуары можно приобрести у

местного дилера.

Закрепление телевизора на столе

Закрепите телевизор на столе для

предотвращения наклона вперед, повреждения

и потенциального травмирования.

Для закрепления телевизора на столе вставьте

и затяните комплектный винт на задней панели

подставки.

(Только для LN54/53**)

(Только для 32/42/47LA643*, 32/42/47LA61**)



2шт

2шт

P4 x 8

(Только для 47LA643*, 47LA61**)

M4 x 8

(Только для 32/42LA643*, 32/42LA61**)

ВНИМАНИЕ!

(Только для 32/42/47LA643*, 32/42/47LA61**)

Крепление телевизора к столу

1. Подсоедините кабели для настольной

подставки к основанию с помощью

винтов для кронштейна.

2. Зафиксируйте кабели для настольной

подставки к столу с помощью винтов

для настольной подставки.

3. Когда телевизор будет закреплен,

пододвиньте стол вплотную к стене.

Иначе дети могут получить травмы.

ПРЕДУПРЕЖДЕНИЕ!

y

Для предотвращения опрокидывания

телевизор должен быть прикреплен к

столу или стене согласно инструкциям

по монтажу. Опрокидывание, тряска

или раскачивание телевизора может

привести к травме.

20

РУССКИЙ

СБОРКА И ПОДГОТОВКА К РАБОТЕ

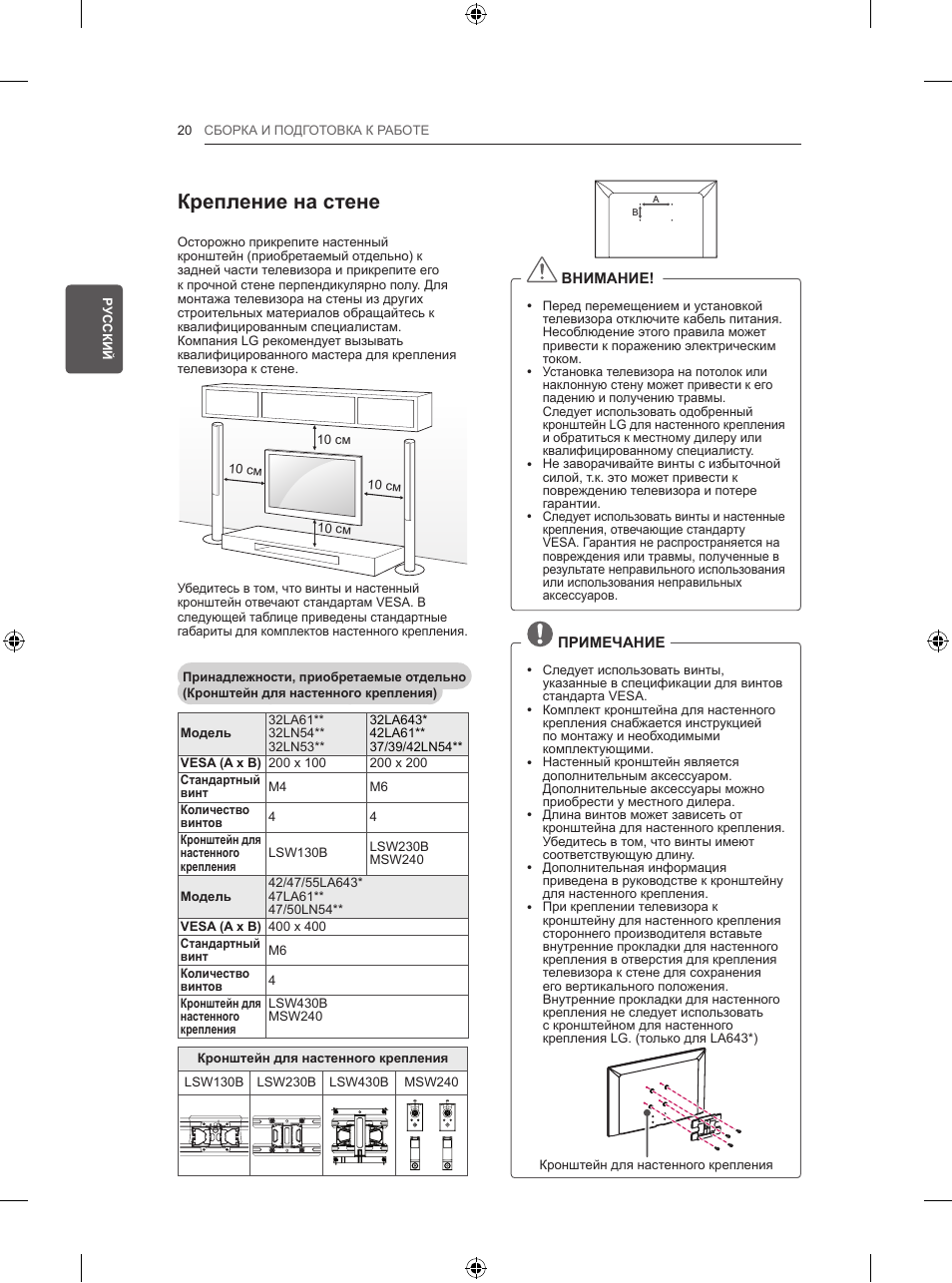

Крепление на стене

Осторожно прикрепите настенный

кронштейн (приобретаемый отдельно) к

задней части телевизора и прикрепите его

к прочной стене перпендикулярно полу. Для

монтажа телевизора на стены из других

строительных материалов обращайтесь к

квалифицированным специалистам.

Компания LG рекомендует вызывать

квалифицированного мастера для крепления

телевизора к стене.

10 см

10 см

10 см

10 см

Убедитесь в том, что винты и настенный

кронштейн отвечают стандартам VESA. В

следующей таблице приведены стандартные

габариты для комплектов настенного крепления.

Принадлежности, приобретаемые отдельно

(Кронштейн для настенного крепления)

Модель

32LA61**

32LN54**

32LN53**

32LA643*

42LA61**

37/39/42LN54**

VESA (A x B) 200 x 100

200 x 200

Стандартный

винт

M4

M6

Количество

винтов

4

4

Кронштейн для

настенного

крепления

LSW130B

LSW230B

MSW240

Модель

42/47/55LA643*

47LA61**

47/50LN54**

VESA (A x B) 400 x 400

Стандартный

винт

M6

Количество

винтов

4

Кронштейн для

настенного

крепления

LSW430B

MSW240

Кронштейн для настенного крепления

LSW130B LSW230B LSW430B MSW240

A

B

ВНИМАНИЕ!

y

Перед перемещением и установкой

телевизора отключите кабель питания.

Несоблюдение этого правила может

привести к поражению электрическим

током.

y

Установка телевизора на потолок или

наклонную стену может привести к его

падению и получению травмы.

Следует использовать одобренный

кронштейн LG для настенного крепления

и обратиться к местному дилеру или

квалифицированному специалисту.

y

Не заворачивайте винты с избыточной

силой, т.к. это может привести к

повреждению телевизора и потере

гарантии.

y

Следует использовать винты и настенные

крепления, отвечающие стандарту

VESA. Гарантия не распространяется на

повреждения или травмы, полученные в

результате неправильного использования

или использования неправильных

аксессуаров.

ПРИМЕЧАНИЕ

y

Следует использовать винты,

указанные в спецификации для винтов

стандарта VESA.

y

Комплект кронштейна для настенного

крепления снабжается инструкцией

по монтажу и необходимыми

комплектующими.

y

Настенный кронштейн является

дополнительным аксессуаром.

Дополнительные аксессуары можно

приобрести у местного дилера.

y

Длина винтов может зависеть от

кронштейна для настенного крепления.

Убедитесь в том, что винты имеют

соответствующую длину.

y

Дополнительная информация

приведена в руководстве к кронштейну

для настенного крепления.

y

При креплении телевизора к

кронштейну для настенного крепления

стороннего производителя вставьте

внутренние прокладки для настенного

крепления в отверстия для крепления

телевизора к стене для сохранения

его вертикального положения.

Внутренние прокладки для настенного

крепления не следует использовать

с кронштейном для настенного

крепления LG. (только для LA643*)

Кронштейн для настенного крепления

21

РУССКИЙ

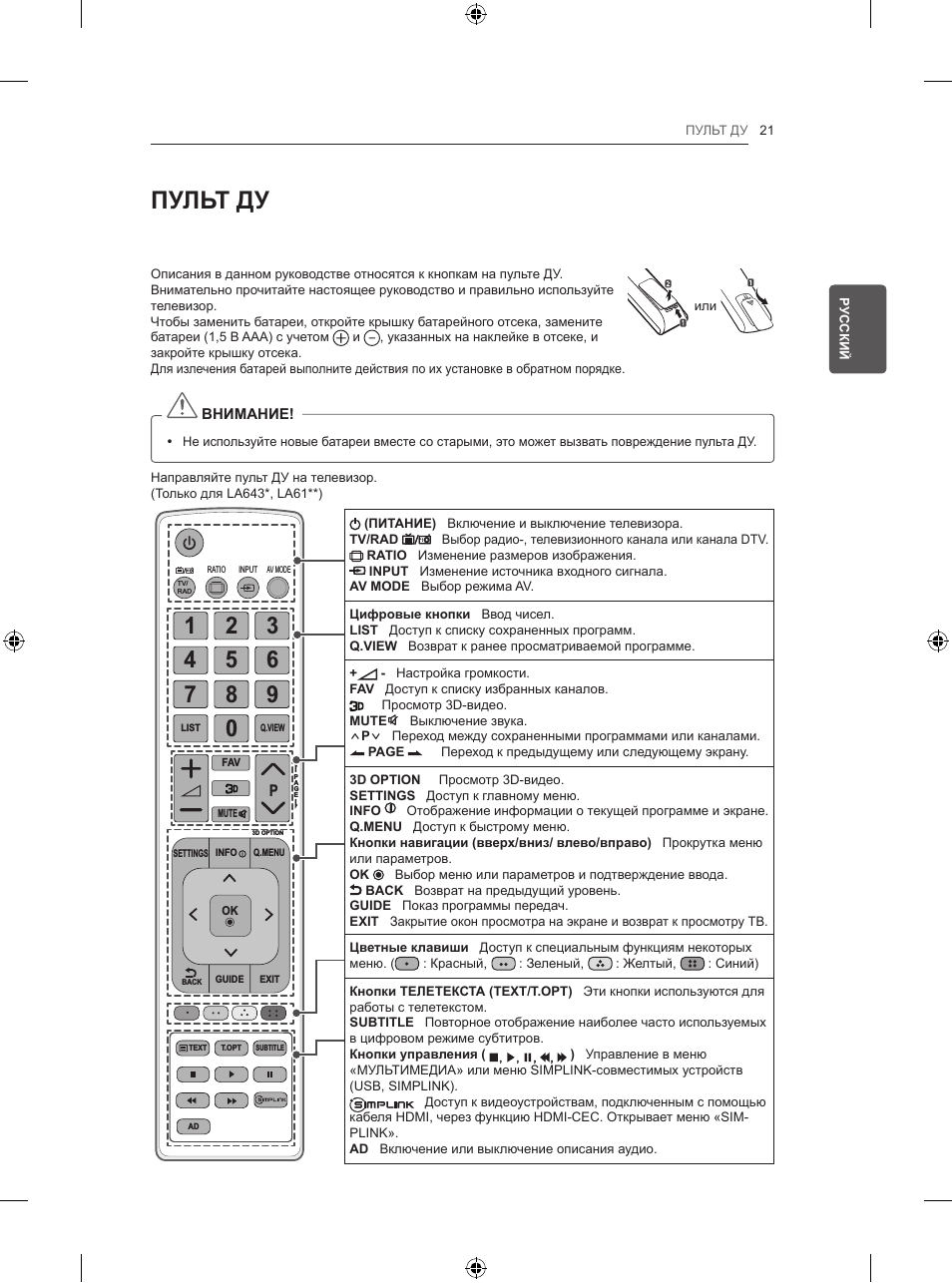

ПУЛЬТ ДУ

ПУЛЬТ ДУ

Описания в данном руководстве относятся к кнопкам на пульте ДУ.

Внимательно прочитайте настоящее руководство и правильно используйте

телевизор.

Чтобы заменить батареи, откройте крышку батарейного отсека, замените

батареи (1,5 В AAA) с учетом и , указанных на наклейке в отсеке, и

закройте крышку отсека.

Для излечения батарей выполните действия по их установке в обратном порядке.

или

ВНИМАНИЕ!

y

Не используйте новые батареи вместе со старыми, это может вызвать повреждение пульта ДУ.

Направляйте пульт ДУ на телевизор.

(Только для LA643*, LA61**)

(ПИТАНИЕ) Включение и выключение телевизора.

TV/RAD

Выбор радио-, телевизионного канала или канала DTV.

RATIO Изменение размеров изображения.

INPUT Изменение источника входного сигнала.

AV MODE Выбор режима AV.

Цифровые кнопки Ввод чисел.

LIST Доступ к списку сохраненных программ.

Q.VIEW Возврат к ранее просматриваемой программе.

+

— Настройка громкости.

FAV Доступ к списку избранных каналов.

Просмотр 3D-видео.

MUTE Выключение звука.

ꕌPꕍ Переход между сохраненными программами или каналами.

PAGE Переход к предыдущему или следующему экрану.

3D OPTION Просмотр 3D-видео.

SETTINGS Доступ к главному меню.

INFO Отображение информации о текущей программе и экране.

Q.MENU Доступ к быстрому меню.

Кнопки навигации (вверх/вниз/ влево/вправо) Прокрутка меню

или параметров.

OK Выбор меню или параметров и подтверждение ввода.

BACK Возврат на предыдущий уровень.

GUIDE Показ программы передач.

EXIT Закрытие окон просмотра на экране и возврат к просмотру ТВ.
Цветные клавиши Доступ к специальным функциям некоторых

меню. (

: Красный,

: Зеленый,

: Желтый,

: Синий)

Кнопки ТЕЛЕТЕКСТА (TEXT/T.OPT) Эти кнопки используются для

работы с телетекстом.

SUBTITLE Повторное отображение наиболее часто используемых

в цифровом режиме субтитров.

Кнопки управления (

) Управление в меню

«МУЛЬТИМЕДИА» или меню SIMPLINK-совместимых устройств

(USB, SIMPLINK).

Доступ к видеоустройствам, подключенным с помощью

кабеля HDMI, через функцию HDMI-CEC. Открывает меню «SIM-

PLINK».

AD Включение или выключение описания аудио.

RATIO

INPUT

TV/

RAD

2

1

3

4 5 6
7 8 9

0

LIST

Q.VIEW

FAV

P

P

A

G

E

TEXT

OK

AD

GUIDE

AV MODE

INFO

SETTINGS

Q.MENU

EXIT

3D OPTION

BACK

T.OPT

SUBTITLE

MUTE

22

РУССКИЙ

ПУЛЬТ ДУ

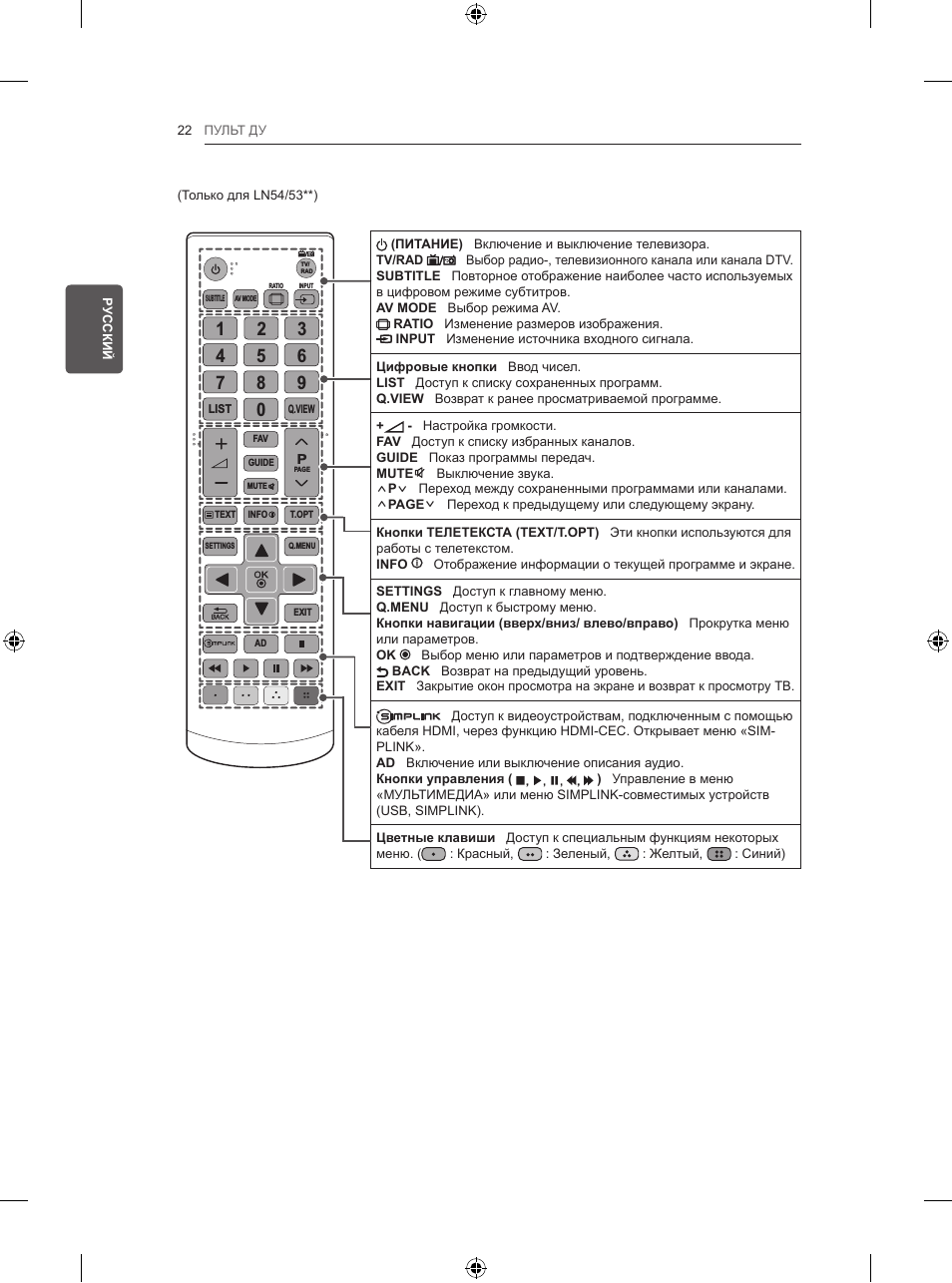

(Только для LN54/53**)

1
4

5

6

7

8

9

LIST

SUBTITLE

TEXT

SETTINGS

Q.MENU

EXIT

AV MODE

AD

INFO

T.OPT

Q.VIEW

P

0

FAV

GUIDE

MUTE

2

3

RATIO

INPUT

TV/

RAD

PAGE

(ПИТАНИЕ) Включение и выключение телевизора.

TV/RAD

Выбор радио-, телевизионного канала или канала DTV.

SUBTITLE Повторное отображение наиболее часто используемых

в цифровом режиме субтитров.

AV MODE Выбор режима AV.

RATIO Изменение размеров изображения.

INPUT Изменение источника входного сигнала.

Цифровые кнопки Ввод чисел.

LIST Доступ к списку сохраненных программ.

Q.VIEW Возврат к ранее просматриваемой программе.

+

— Настройка громкости.

FAV Доступ к списку избранных каналов.

GUIDE Показ программы передач.

MUTE Выключение звука.

ꕌPꕍ Переход между сохраненными программами или каналами.

ꕌPAGEꕍ Переход к предыдущему или следующему экрану.
Кнопки ТЕЛЕТЕКСТА (TEXT/T.OPT) Эти кнопки используются для

работы с телетекстом.

INFO Отображение информации о текущей программе и экране.

SETTINGS Доступ к главному меню.

Q.MENU Доступ к быстрому меню.

Кнопки навигации (вверх/вниз/ влево/вправо) Прокрутка меню

или параметров.

OK Выбор меню или параметров и подтверждение ввода.

BACK Возврат на предыдущий уровень.

EXIT Закрытие окон просмотра на экране и возврат к просмотру ТВ.

Доступ к видеоустройствам, подключенным с помощью

кабеля HDMI, через функцию HDMI-CEC. Открывает меню «SIM-

PLINK».

AD Включение или выключение описания аудио.

Кнопки управления (

) Управление в меню

«МУЛЬТИМЕДИА» или меню SIMPLINK-совместимых устройств

(USB, SIMPLINK).

Цветные клавиши Доступ к специальным функциям некоторых

меню. (

: Красный,

: Зеленый,

: Желтый,

: Синий)

Нажмите на кнопку для помощи

Оглавление

Аннотации для Телевизора LG 32LN540V в формате PDF

Топ 10 инструкций

Другие инструкции
