М1101м мегаомметр инструкция по эксплуатации

                    МИНИСТЕРСТВО ЭЛЕКТРОТЕХНИЧЕСКОЙ ПРОМЫШЛЕННОСТИ СССР


ГЛАВЭЛЕКТРОЮЧПРИБОР
МЕГОММЕТР ТИПА МП01
Завод «Точэлектроприбор» г, Киев
НАЗНАЧЕНИЕ
Мегомметры типа ЛИ 101 служат для измерения больших сопротивлений и применяются при испытаниях изоляции се гей, обмоток машин, трансформаторов и других электрических установок между собой и относительно земли.
Приборы предназначаются для эксплуатации при темпера-гуре окружающей среды от —25° до 4-60° и относительной влажности воздуха до 98%.
Мегомметры типа Ml 101 удовлетворяют ГОСТ 5213-50 «Мегомметры переносные. Технические условия»
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :
МегОлМметры типа Ml 101 изготовляются трех модифшса ций: с номинальным значением напряжения (в разомкнутой цепи), 100 в 100 мгом, 500 в 500 мгом и 1000 в 1000 мгом
Рабочая часть шкалы:
100 в	— 0,1 — 200	ком	и	0,01	— 20	мгом
500 в	— 0,5 — 1000	ком	и	0,05	— 100	мгом
1000 в	— 0,5 — 1000	ком	и	0,2	— 200	мгом
Основная	погрешность	в рабочей	части шкалы ±1% от
цлшты шкалы. Длина шкалы — 80 мм.
Время успокоения не более четырех секунд.
Вес прибора — 3,5 кг.
Примерные нагрузочные характеристики (зависимости напряжения на зажимах от величины измеряемого сопротивления) приведены на рис. 1 и 2. Кривые для предела М2 здесь Даны до 100 мгом, так как при дальнейшем возрос лчии измеряемого сопротивления напряжение практически не изменяется.
Рис. s. На&рузочкые арактерисгики ме&змнефа iQOOt^ut
ПРИНЦИП ДЕЙСТВИЯ И КОНСТРУКЦИЯ ПРИБОРА
Измерительным механизмом мегомметра является специальный двухрамочный магнитоэлектрический логометр, измеряющий отношение двух токов: тока J2, протекающего в одной рамке прибора, к току I,. протекающему в другой рамке. Прибор не имеет противодействующих пружин; Ток к рамкам подводится через особые безмоментные подводы. Измеря
емое сопротивление присоединяется (рис, 3 и 4) к зажимам Л (линия) и 3 (земля),
Рабочая (большая) рамка логометра включена последовательно с измеряемым сопротивлением и добавочными сопротивлениями г2 к зажимам генератора, К этим же зажимам присоединена через сопротивления г3 и г4 противодействующая (малая) рамка, Ток Т в противодействующей рамке не зависит от измеряемого сопротивления, тогда как ток главным образом, определяется измеряемым сопротивлением, Отклонение стрелки, определяемое отношением токов в рамках, будет зависеть только от величины измеряемого сопротивления, но не изменится при изменении напряжения генератора, так как в этом случае оба тока изменятся в равной степени, а их отношение останется прежним, Поэтому шкала прибора градуируется непосредственно в омах,
Магнит измерителя выполнен из никельалюминиевой стали, Подвижная часть измерителя, состоящая из двух рамок, скрепленных под углом 90°, снабжена стрелкой с ножевидным концом.
^3
Габаритные размеры
Рас9 4.. Принципиальная схема мегомметра
Шкала мегомметра имеет два ряда отметок: верхняя шкала соответствует пределу измерения от 0 до 100, от 0 до 500 или от 0 до 1 000 мгом, нижняя соответствует пределу от 0 до 200 ком или от 0 до 1 000 ком.
Генератор мегомметра рассчитан на работу при скорости вращения рукоятки 120 об/мин. Обмотка генератора представляет собой неподвижную цилиндрическую катушку, внутри- которой вращается якорь. Якорь выполнен в виде восьми-полюсного постоянного магнита из никельалюминиевой стали. Вращение рукоятки передается якорю через зубчатую передачу, доводящую скорость вращения якоря до 1920 об/мин.
При вращений якоря в обмотке индуктируется переменная электродвижущая сила. Эта электродвижущая сила при помощи коллектора, насаженного на ось' генератора, выпрямляется и подается в схему
Несмотря на то, что показания логометра в широких пределах не зависят от напряжения генератора, а значит и от скорости вращения рукоятки^ генератор снабжен еще и специальным центробежным регулятором. Этот регулятор устроен так, что при скорости вращения рукоятки свыше 120 об/мин., напряжение генератора остается практически постоянным. Такое постоянство особенно важно при испытании изоляции кабелей, обладающих большой внутренней емкостью
Чтобы исключить влияние поверхностных токов утечки, выведен третий зажим Э (экран). С этой же целью лргометр й переключатель, а также зажим Л экранированы от токов утечек» Схема экранировки показана на рис. 4 пунктиром.
При помощи переключателя измеряемое- -сопротивление может переключаться с последовательного соединения с рабочей рамкой на параллельное. При этом резко уменьшается предел измерения прибора. Если при последовательном соединении измерялись сопротивления порядка десятков и сотев игом; то при параллельном соединении можно измерять сопротивления порядка десятков и сотен ком. На крышке прибора гги два положения переключателя отмечены надписями: Ж и

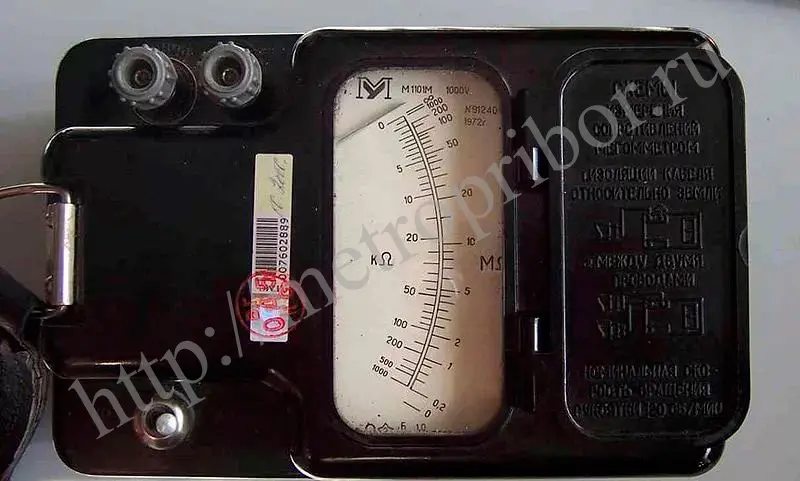

Прибор оформлен в пластмассовом прямоугольном кор аусе. В верхней части прибора помещены: откидная ручка для переноски, пружинные зажимы, переключатель и крышка, предохраняющая стекло измерителя. На крышке отпрессова да. краткие правила пользования прибором.
ПРАВИЛА ПОЛЬЗОВАНИЯ
Мегомметр может применяться только для измерений изоляции цепей, не находящихся под напряжением, Перед изме: рением необходимо убедиться в отсутствии напряжений в испытуемых электрических цепях и исправности мегомметра.
Для проверки исправности прибора поступают так: вращают ручку генератора при разомкнутых • зажимах и следят sa тем чтобы стрелка установилась на отметку со шкалы мегомов, если переключатель находится в положении ои на отметку О той же шкалы мегомов, если переключатель находится в положении y.KQ4i В противном случае Прибор неисправен.
Измерение сопротивления изоляции можно производить без экранирования и с экранированием от токов утечки Экранированием обычно пользуются при измерении больших сопротивлений, например, изоляции кабеля и изоляции приборов с электрическим экраном.,
Измерение сопротивлений производится по схемам, даоб жженным на рис. 5, в следующем порядке:
А, Без экранирования.
L В зависимости от измеряемого сопротивления поставить переключатель на или
2. Присоединить к зажимам Линия и Земля измеряемое со противление.
3. Вращать ручку генератора .со скоростью около 120 И^мин. и произвести отсчет по соответствующей шкале.
Б. С экранированием от токов утечки.
L Поставить переключатель на отметку „М2*
2* 'Присоединить жилу кабеля к зажиму Линия, лажич Земля заземлить.
Рис.5
Схемы вкл гсчскея мегсммеаре.
3,	На оголенную изоляцию кабеля намотать несколько вит ков голой проволоки и соединить ее с. зажимом' Экран мегомметра.
ь
В случае измерения изоляции прибора с Электрически» экраном, зажим Экран мегомметра присоединить к экрану  рибора.
4.	Вращать рукоятку генератора со скоростью около 120 эб/мин. и произвести отсчет по шкале.
ХРАНЕНИЕ ПРИБОРОВ И ГАРАНТИЙНЫЙ СРОК
Приборы должны храниться в картонных коробках, в которых они поставляются заводом-поставщиком, на стеллажах, т- сухих и чистых помещениях, при температуре от +10° до 4:35° С и относительной влажности воздуха до 80%. В воздухе хомбщения, где хранится прибор, не должно быть вредных примесей, вызывающих коррозию.
В местах хранения приборов не должно быть сильных магнитных полей.
Не реже одного раза в 6 месяцев необходимо проверять со-стояние приборов путем их осмотра и поверки по образцовым триборам.
Один раз в два года приборы должны проверяться в мест том отделении Комитета по делам мер и измерительных приборов.
Гарантийный срок службы прибора в условиях нормаль-той эксплуатации и хранения — 18 месяцев.
Приборы, вышедшие из строя ранее гарантийного срока, 'ледует направлять нс вскрывая пломбы, заводу-изготовителю.
За приборы, подвергшиеся вскрытию или с повреждениями вследствие неправильной эксплуатации или хранения, за-яод ответственности не несет.
Отзывы о работе прибора просим, направлять по адресу:
г Киев, 67, завод «Точэлектроприборж
МИНИСТЕРСТВО ЭЛЕКТРОТЕХНИЧЕСКОЙ ПРОМЫШЛЕННОСТИ СССР
ГЛАВЭЛЕКТРОТОЧПРИБОР
ГОСУДАРСТВЕННЫЙ СОЮЗНЫЙ ЗАВОД г. Киев, 67
ПАСПОРТ
Мегометр	М 1101
проверен лабораторией ОТ К завода и соответствует техническим условиям.
ОСНОВАНИЕ ХАРАКТЕРИСТИКИ
Мегомметр переносный, корпус прибора брызгоне-лрошщаемый.
Система прибора — магнитоэлектрический логометр.
Верхний предел показаний игом.
Номинальное значение напряжения на зажимах мегомметра вольт.
Основная погрешность не превышает EhOo/o от длины шкалы (ГОСТ 5213—50).
Комплектно с прибором поставляются:
1.	Описание и правила пользования.
2.	Паспорт.
3.	Футляр, (по особому заказу).
Зак. 710
Начальник поверочной лаборатории ОТК-А л
195
F* COO47_________________УН, 1УМ r._____________"Зак. 219 a—26000
Киев, тип. <лдел<.ния „Трансжелдориздат* иа Ю.-З. ж. л.


Класс точности — 1,0;

    Номинальное напряжение — 100В, 500В, 1000В;

    Пределы измерений рабочей части шкалы соответственно — 0,01 МОм-2,0 МОм; 0,05 МОм-100 МОм, 0,2 МОм-220 МОм;

    Конечное значение шкалы прибора мегаомметр М1101/М — 500 МОм;

    Температура окружающего воздуха — от -30ºС до +40°С;

    Относительная влажность — до 90% при температуре +30°С;

    Провода прибора мегаомметр М1101М в комплекте;

    Время установления показаний — не более 4с;

    Режим работы прибора мегаомметр М1101М — прерывистый, измерение — 1 минута, пауза — 2 минуты;

    Питание — встроенный электромеханический генератор;

    Скорость вращения рукоятки прибора мегаомметр М1101М — 120об/мин-144об/мин;

    Габариты — 200х155х140мм;

    Масса — 3,5кг;

    Изготовитель гарантирует соответствие качества прибора мегаомметр М1101М требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

Мегаомметр М1101 М предназначен для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов, не находящихся под напряжением.

Технические характеристики приборов мегаомметры М1101 М:

Класс точности — 1,0;

Номинальное напряжение — 100В, 500В, 1000В;

Пределы измерений рабочей части шкалы соответственно — 0,01 МОм-2,0 МОм; 0,05 МОм-100 МОм, 0,2 МОм-220 МОм;

• Конечное значение шкалы прибора мегаомметр М1101/М — 500 МОм;
• Температура окружающего воздуха — от -30С до +40°С;
• Относительная влажность — до 90% при температуре +30°С;
• Провода прибора мегаомметр М1101 М в комплекте;
• Время установления показаний — не более 4с;
• Режим работы прибора мегаомметр М1101 М — прерывистый, измерение — 1 минута, пауза — 2 минуты;
• Питание — встроенный электромеханический генератор;
• Скорость вращения рукоятки прибора мегаомметр М1101 М — 120об/мин-144об/мин;
• Габариты — 200×155×140 мм;
• Масса — 3,5кг;

Изготовитель гарантирует соответствие качества прибора мегаомметр М1101 М требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
