1

CIS

Русский,1

CIS

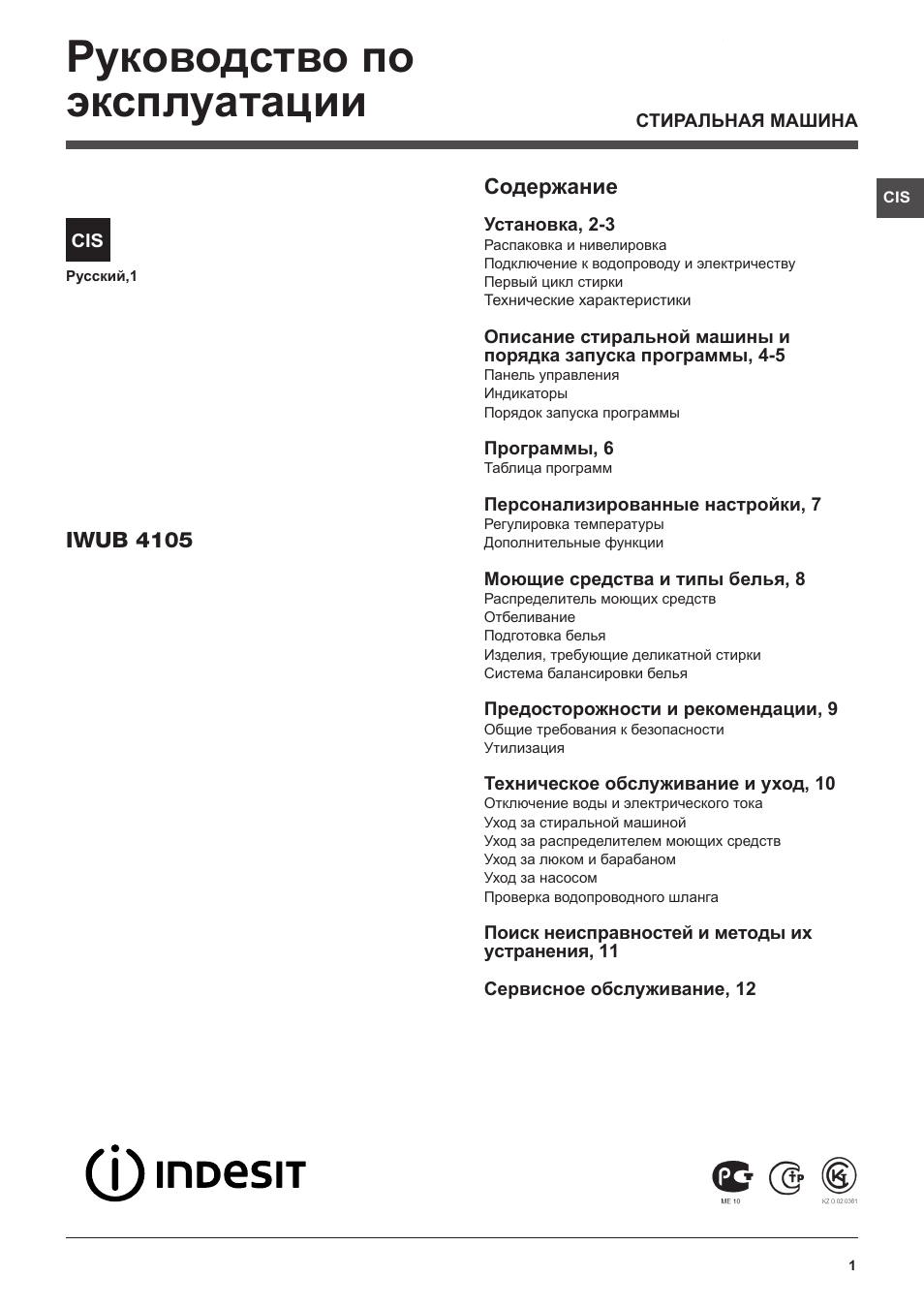

IWUB 4105

Содержание

Установка, 2-3

Распаковка и нивелировка

Подключение к водопроводу и электричеству

Первый цикл стирки

Технические характеристики

Описание стиральной машины и

порядка запуска программы, 4-5

Панель управления

Индикаторы

Порядок запуска программы

Программы, 6

Таблица программ

Персонализированные настройки, 7

Регулировка температуры

Дополнительные функции

Моющие средства и типы белья, 8

Распределитель моющих средств

Отбеливание

Подготовка белья

Изделия, требующие деликатной стирки

Система балансировки белья

Предосторожности и рекомендации, 9

Общие требования к безопасности

Утилизация

Техническое обслуживание и уход, 10

Отключение воды и электрического тока

Уход за стиральной машиной

Уход за распределителем моющих средств

Уход за люком и барабаном

Уход за насосом

Проверка водопроводного шланга

Поиск неисправностей и методы их

устранения, 11
Сервисное обслуживание, 12

Руководство по

эксплуатации

СТИРАЛЬНАЯ МАШИНА

2

CIS

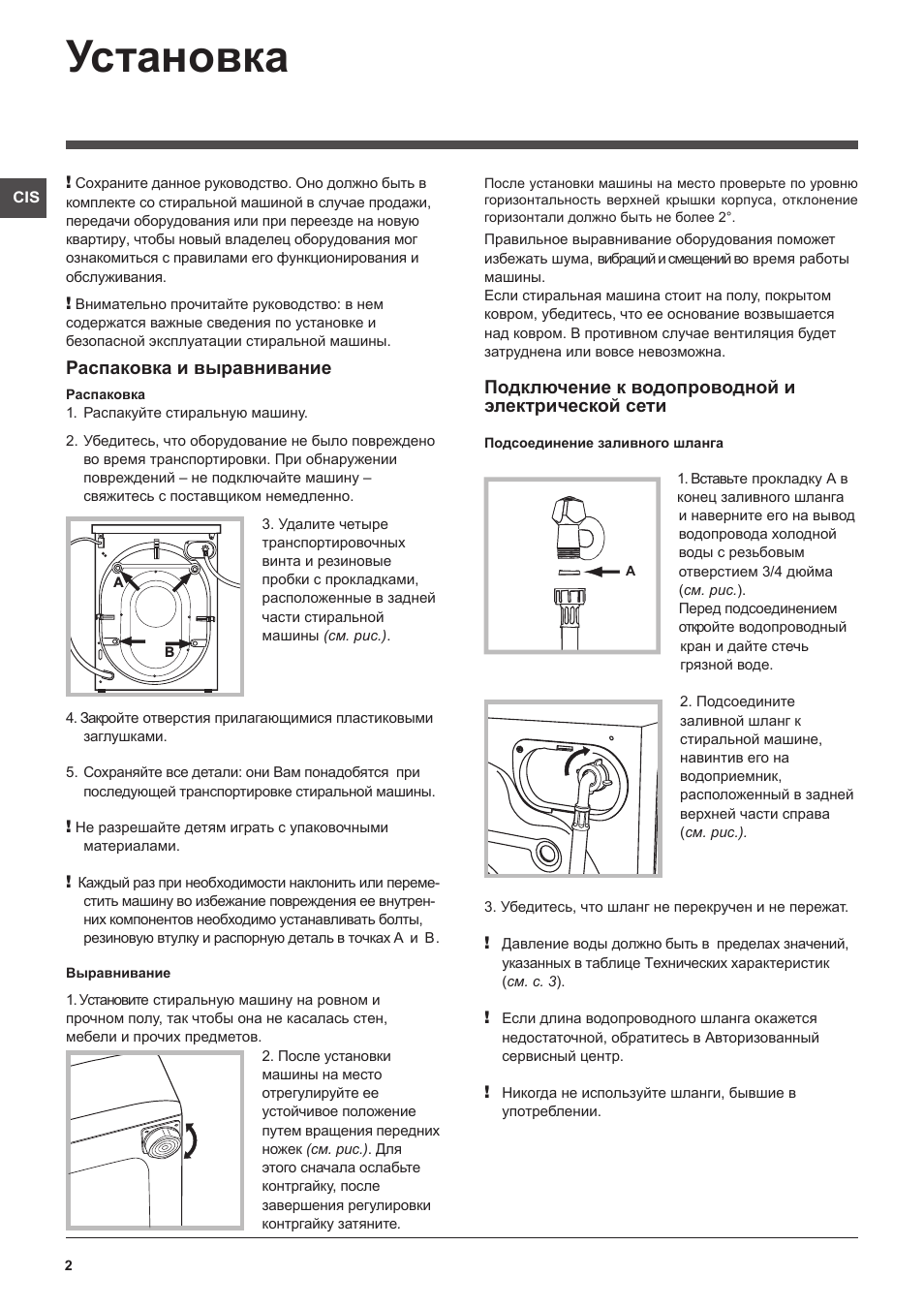

Установка

!

Сохраните данное руководство. Оно должно быть в

комплекте со стиральной машиной в случае продажи,

передачи оборудования или при переезде на новую

квартиру, чтобы новый владелец оборудования мог

ознакомиться с правилами его функционирования и

обслуживания.

!

Внимательно прочитайте руководство: в нем

содержатся важные сведения по установке и

безопасной эксплуатации стиральной машины.

Распаковка и выравнивание

Распаковка

1. Распакуйте стиральную машину.
2. Убедитесь, что оборудование не было повреждено

во время транспортировки. При обнаружении

повреждений – не подключайте машину –

свяжитесь с поставщиком немедленно.

3. Удалите четыре

транспортировочных

винта и резиновые

пробки с прокладками,

расположенные в задней

части стиральной

машины (см. рис.).

4. Закройте отверстия прилагающимися пластиковыми

заглушками.

5. Сохраняйте все детали: они Вам понадобятся при

последующей транспортировке стиральной машины.

!

Не разрешайте детям играть с упаковочными

материалами.

!

Каждый раз при необходимости наклонить или переме-

стить машину во избежание повреждения ее внутрен-

них компонентов необходимо устанавливать болты,

резиновую втулку и распорную деталь в точках А и В.

Выравнивание

1. Установите стиральную машину на ровном и

прочном полу, так чтобы она не касалась стен,

мебели и прочих предметов.

2. После установки

машины на место

отрегулируйте ее

устойчивое положение

путем вращения передних

ножек (см. рис.). Для

этого сначала ослабьте

контргайку, после

завершения регулировки

контргайку затяните.

После установки машины на место проверьте по уровню

горизонтальность верхней крышки корпуса, отклонение

горизонтали должно быть не более 2°.

Правильное выравнивание оборудования поможет

избежать шума, вибраций и смещений во время работы

машины.

Если стиральная машина стоит на полу, покрытом

ковром, убедитесь, что ее основание возвышается

над ковром. В противном случае вентиляция будет

затруднена или вовсе невозможна.

Подключение к водопроводной и

электрической сети

Подсоединение заливного шланга

1. Вставьте прокладку А в

конец заливного шланга

и наверните его на вывод

водопровода холодной

воды с резьбовым

отверстием 3/4 дюйма

(см. рис.).

Перед подсоединением

откройте водопроводный

кран и дайте стечь

грязной воде.

2. Подсоедините

заливной шланг к

стиральной машине,

навинтив его на

водоприемник,

расположенный в задней

верхней части справа

(см. рис.).

3. Убедитесь, что шланг не перекручен и не пережат.

!

Давление воды должно быть в пределах значений,

указанных в таблице Технических характеристик

(см. с. 3).

!

Если длина водопроводного шланга окажется

недостаточной, обратитесь в Авторизованный

cервисный центр.

!

Никогда не используйте шланги, бывшие в

употреблении.

A

B

A

3

CIS

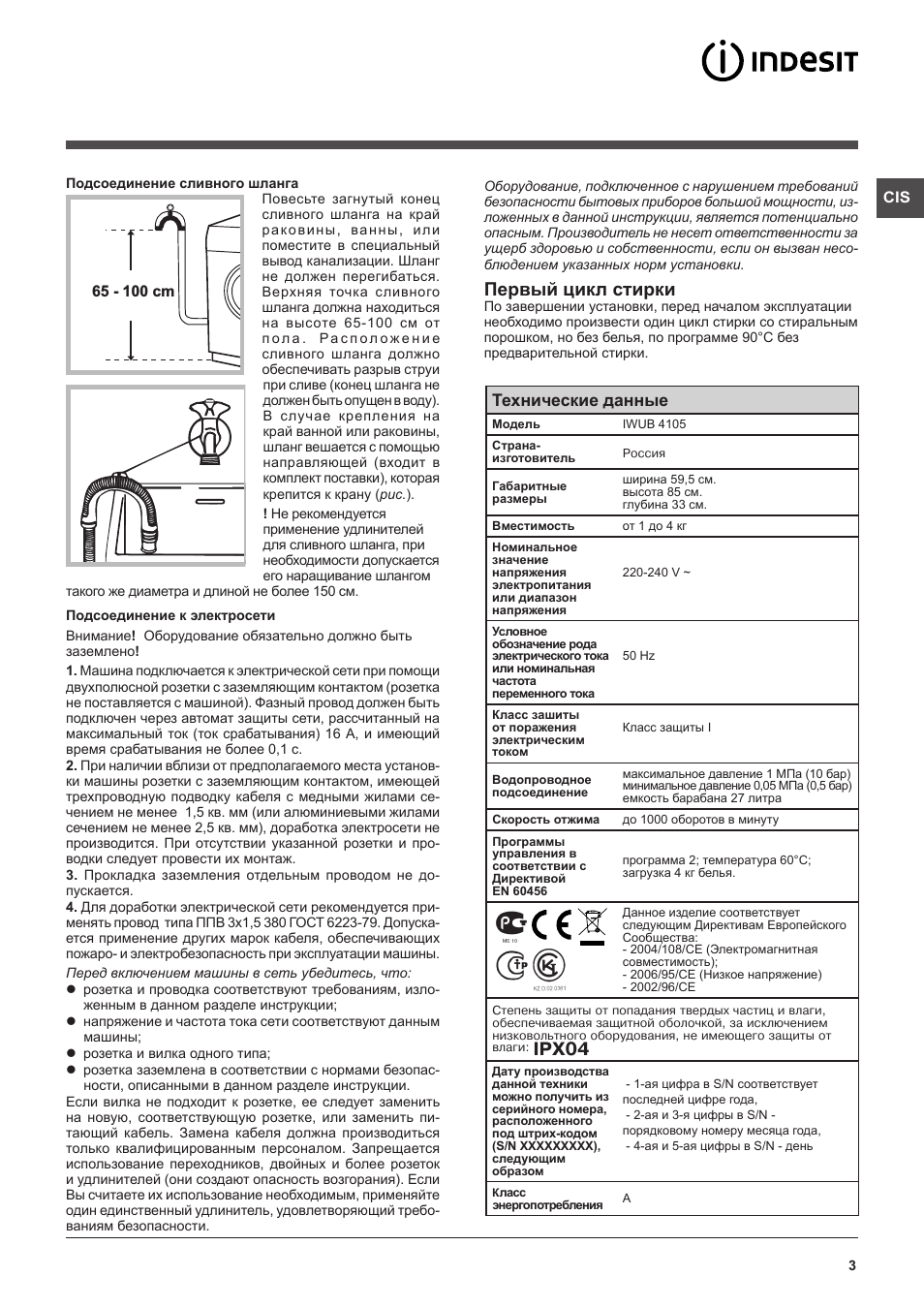

Подсоединение сливного шланга

Повесьте загнутый конец

сливного шланга на край

раковины, ванны, или

поместите в специальный

вывод канализации. Шланг

не должен переги баться.

Верхняя точка сливного

шланга должна находиться

на высоте 65-100 см от

п о л а . Ра с п о л о ж е н и е

сливного шланга должно

обеспечивать разрыв струи

при сливе (конец шланга не

должен быть опущен в воду).

В случае крепления на

край ванной или раковины,

шланг вешается с помощью

направляющей (входит в

комплект поставки), которая

крепится к крану (рис.).
! Не рекомендуется

применение удлинителей

для сливного шланга, при

необходимости допускается

его наращивание шлангом

такого же диаметра и длиной не более 150 см.
Подсоединение к электросети
Внимание

! Оборудование обязательно должно быть

заземлено

!

1. Машина подключается к электрической сети при помощи

двухполюсной розетки с заземляющим контактом (розетка

не поставляется с машиной). Фазный провод должен быть

подключен через автомат защиты сети, рассчитанный на

максимальный ток (ток срабатывания) 16 А, и имеющий

время срабатывания не более 0,1 с.

2. При наличии вблизи от предполагаемого места установ-

ки машины розетки с заземляющим контактом, имеющей

трехпроводную подводку кабеля с медными жилами се-

чением не менее 1,5 кв. мм (или алюминиевыми жилами

сечением не менее 2,5 кв. мм), доработка электросети не

производится. При отсутствии указанной розетки и про-

водки следует провести их монтаж.

3. Прокладка заземления отдельным проводом не до-

пускается.

4. Для доработки электрической сети рекомендуется при-

менять провод типа ППВ 3х1,5 380 ГОСТ 6223-79. Допуска-

ется применение других марок кабеля, обеспечивающих

пожаро- и электробезопасность при эксплуатации машины.
Перед включением машины в сеть убедитесь, что:



розетка и проводка соответствуют требованиям, изло-

женным в данном разделе инструкции;



напряжение и частота тока сети соответствуют данным

машины;



розетка и вилка одного типа;



розетка заземлена в соответствии с нормами безопас-

ности, описанными в данном разделе инструкции.

Если вилка не подходит к розетке, ее следует заменить

на новую, соответствующую розетке, или заменить пи-

тающий кабель. За мена кабеля должна производиться

только квалифицированным персоналом. Запрещается

использование переходников, двойных и более розеток

и удлинителей (они создают опасность возгорания). Если

Вы считаете их использование необходимым, применяйте

один единственный удлинитель, удовлетворяющий требо-

ваниям безопасности.

Оборудование, подключенное с нарушением требований

безопасности бытовых приборов большой мощности, из-

ложенных в данной инструкции, является потенциально

опасным. Производитель не несет ответственности за

ущерб здоровью и собственности, если он вызван несо-

блюдением указанных норм установки.

Первый цикл стирки

По завершении установки, перед началом эксплуатации

необходимо произвести один цикл стирки со стиральным

порошком, но без белья, по программе 90°C без

предварительной стирки.

65 — 100 cm

Технические данные

Модель

IWUB 4105

Страна-

изготовитель

Россия

Габаритные

размеры

ширина 59,5 см.

высота 85 см.

глубина 33 см.

Вместимость

от 1 до 4 кг

Номинальное

значение

напряжения

электропитания

или диапазон

напряжения

220-240 V ~

Условное

обозначение рода

электрического тока

или номинальная

частота

переменного тока

50 Hz

Класс зашиты

от поражения

электрическим

током

Класс защиты I

Водопроводное

подсоединение

максимальное давление 1 МПа (10 бар)

минимальное давление 0,05 МПа (0,5 бар)

емкость барабана 27 литра

Скорость отжима

до 1000 оборотов в минуту

Программы

управления в

соответствии с

Директивой

EN 60456

программа 2; температура 60°C;

загрузка 4 кг белья.

Данное изделие соответствует

следующим Директивам Европейского

Сообщества:

— 2004/108/СЕ (Электромагнитная

совместимость);

— 2006/95/CE (Низкое напряжение)

— 2002/96/CE

Степень защиты от попадания твердых частиц и влаги,

обеспечиваемая защитной оболочкой, за исключением

низковольтного оборудования, не имеющего защиты от

влаги:

IPX04

Дату производства

данной техники

можно получить из

серийного номера,

расположенного

под штрих-кодом

(S/N XXXXXXXXX),

следующим

образом

— 1-ая цифра в S/N соответствует

последней цифре года,

— 2-ая и 3-я цифры в S/N —

порядковому номеру месяца года,

— 4-ая и 5-ая цифры в S/N — день

К

ласс

энергопотребления

A

4

CIS

Распределитель моющих средств: для загрузки

стиральных веществ и добавок

(см. «Моющие средства и типы белья»).

Кнопка

ВКЛ/ВЫКЛ: служит для включения и

выключения стиральной машины.

Рукоятка выбора

ПРОГРАММ: служит для выбора

программ. В процессе выполнения программы

рукоятка не вращается.

Кнопки с индикаторами дополнительных

ФУНКЦИЙ:

служат для выбора имеющихся дополнительных

функций. Индикатор, соответствующий выбранной

функции, останется включенным.

Регулятор

ТЕМПЕРАТУРЫ: служит для настройки

температуры или для стирки в холодной воде

(см. «Персонализированные настройки»).

индикаторы

ВЫПОЛНЕНИЯ ФАЗ ЦИКЛА/ЗАПУСКА

С ЗАДЕРЖКОЙ: показывают последовательность

выполнением программы стирки.

Включенный индикатор соответствует текущей фазе.

Если была включена функция “Таймер отсрочки”,

индикаторы будут показывать время, остающееся до

запуска программы (см. страницу сбоку).

Индикатор

БЛОКИРОВКИ ЛЮКA: показывает, можно

ли открыть люк (см. страницу сбоку).

Кнопка с индикатором

ПУСК/ПАУЗА: служит для

запуска или для временного прерывания программы.

ПРИМЕЧАНИЕ: для временного прерывания

текущего цикла стирки нажмите эту кнопку.

Соответствующий индикатор замигает оранжевым

цветом, а индикатор текущей фазы стирки будет

гореть, не мигая. Если индикатор БЛОКИРОВКИ

ЛЮКA погас, можно открыть люк.

Для возобновления цикла стирки с момента, когда он

был прерван, вновь нажмите ПУСК/ПАУЗА.

Режим ожидания

Настоящая стиральная машина отвечает требованиям

новых нормативов по экономии электроэнергии,

укомплектована системой автоматического отключения

(режим сохранения энергии), включающейся через 30

минут простоя машины. Нажмите один раз кнопку ВКЛ/

ВЫКЛ и подождите, пока машина вновь включится.

Описание стиральной машины и

порядка запуска программы

Индикаторы

ВЫПОЛНЕНИЯ

ФАЗ ЦИКЛА/ЗАПУСКА С

ЗАДЕРЖКОЙ

Индикатор

БЛОКИРОВКИ

ЛЮКA

Кнопка с

индикатором

ПУСК/ПАУЗА

Панель управления

Распределитель моющих

средств

Кнопка

ВКЛ/ВЫКЛ

Рукоятка выбора

ПРОГРАММ

Кнопки с

индикаторами

дополнительных

ФУНКЦИЙ

Регулятор

ТЕМПЕРАТУРЫ

5

CIS

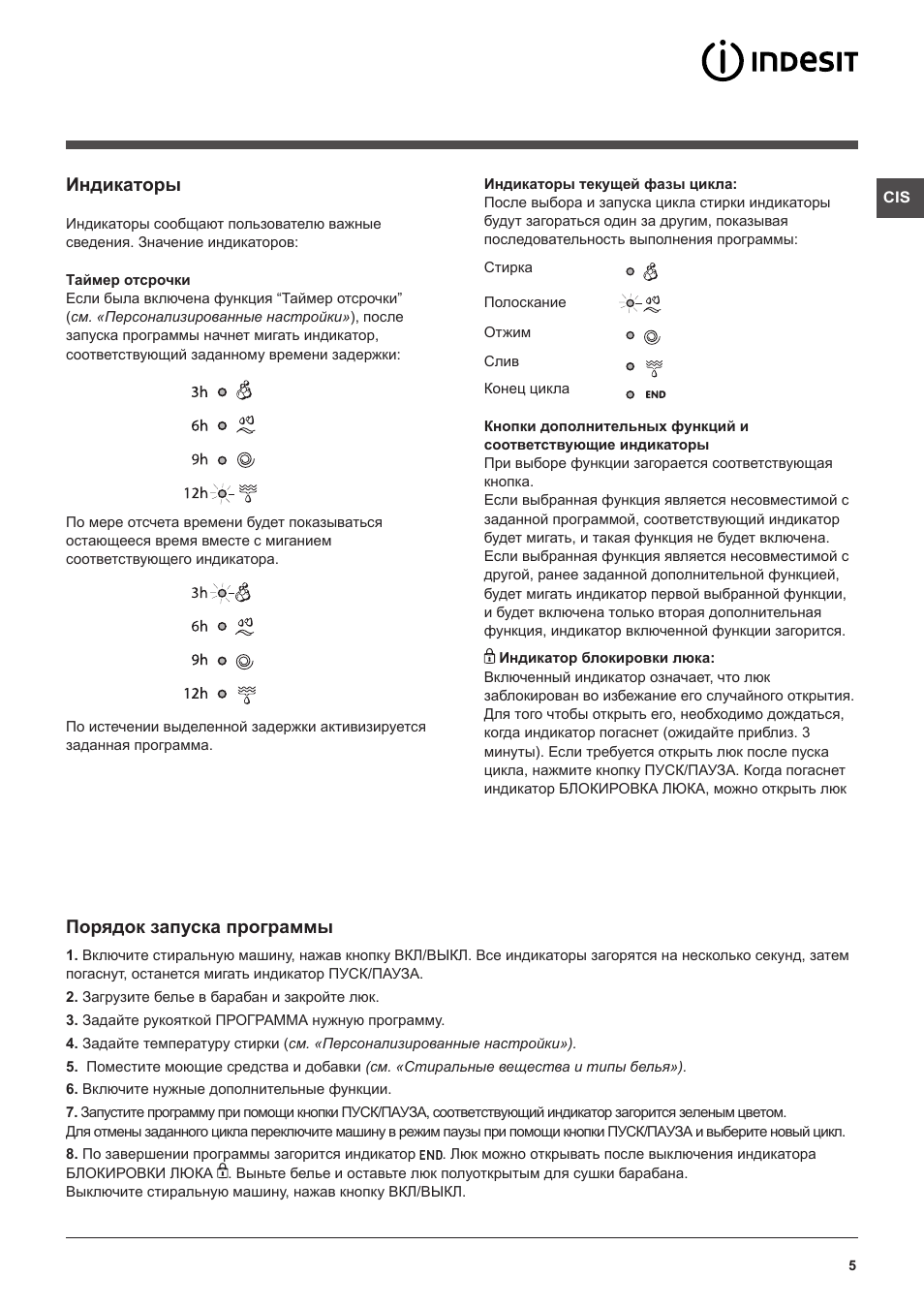

Индикаторы

Индикаторы сообщают пользователю важные

сведения. Значение индикаторов:

Таймер отсрочки

Если была включена функция “Таймер отсрочки”

(см. «Персонализированные настройки»), после

запуска программы начнет мигать индикатор,

соответствующий заданному времени задержки:

По мере отсчета времени будет показываться

остающееся время вместе с миганием

соответствующего индикатора.

По истечении выделенной задержки активизируется

заданная программа.

Индикаторы текущей фазы цикла:

После выбора и запуска цикла стирки индикаторы

будут загораться один за другим, показывая

последовательность выполнения программы:

Кнопки дополнительных функций и

соответствующие индикаторы

При выборе функции загорается соответствующая

кнопка.

Если выбранная функция является несовместимой с

заданной программой, соответствующий индикатор

будет мигать, и такая функция не будет включена.

Если выбранная функция является несовместимой с

другой, ранее заданной дополнительной функцией,

будет мигать индикатор первой выбранной функции,

и будет включена только вторая дополнительная

функция, индикатор включенной функции загорится.

Индикатор блокировки люка:

Включенный индикатор означает, что люк

заблокирован во избежание его случайного открытия.

Для того чтобы открыть его, необходимо дождаться,

когда индикатор погаснет (ожидайте приблиз. 3

минуты). Если требуется открыть люк после пуска

цикла, нажмите кнопку ПУСК/ПАУЗА. Когда погаснет

индикатор БЛОКИРОВКА ЛЮКА, можно открыть люк

Порядок запуска программы

1. Включите стиральную машину, нажав кнопку ВКЛ/ВЫКЛ. Все индикаторы загорятся на несколько секунд, затем

погаснут, останется мигать индикатор ПУСК/ПАУЗА.
2. Загрузите белье в барабан и закройте люк.
3. Задайте рукояткой ПРОГРАММА нужную программу.
4. Задайте температуру стирки (см. «Персонализированные настройки»).
5. Поместите моющие средства и добавки (см. «Стиральные вещества и типы белья»).
6. Включите нужные дополнительные функции.
7. Запустите программу при помощи кнопки ПУСК/ПАУЗА, соответствующий индикатор загорится зеленым цветом.

Для отмены заданного цикла переключите машину в режим паузы при помощи кнопки ПУСК/ПАУЗА и выберите новый цикл.
8. По завершении программы загорится индикатор

. Люк можно открывать после выключения индикатора

БЛОКИРОВКИ ЛЮКА . Выньте белье и оставьте люк полуоткрытым для сушки барабана.

Выключите стиральную машину, нажав кнопку ВКЛ/ВЫКЛ.

Cтирка

Полоскание

Отжим
Слив
Конец цикла

6

CIS

Специальные программы

Зкспресс 15’

(программа

10): предназначена для быстрой стирки слабозагрязненного белья цикл длится

всего 15 минут, что позволяет сэкономить время и электроэнергию. По этой программе (

10, 30°C) можно

стирать вместе белье из разных тканей (за исключением шерсти и шелка) с максимальной загрузкой 1,5 кг.

Спорт (программа 11): разработана для стирки очень грязных тканей спортивной одежды (спортивные костюмы,

носки и др.); для достижения лучших результатов рекомендуем не превышать максимальный предел загрузки,

указанный в “Tаблице программ”.

Спорт интенсив (программа 12): разработана для стирки не очень грязных тканей спортивной одежды

(спортивные костюмы, носки и др.); для достижения лучших результатов рекомендуем не превышать

максимальный предел загрузки, указанный в “Tаблице программ”. Рекомендуем использовать жидкие моющие

средства в соответствующем количестве для полузагрузки.

Спортивная обувь (программа 13): разработана для стирки спортивной обуви; для достижения лучших

результатов не рекомендуем стирать более 2 пар обуви за один раз.

Программы

Для всех институтов тестирования:

1) Программы управления в соответствии с Директивой EN 60456: задайте программу 2 с температурой 60°C.

2) Длинная программа для х/б белья: задайте программу 2 с температурой 40°C.

3) Короткая программа для х/б белья: задайте программу 4 с температурой 40°C.

Программы

Описание программы

Макс

темп.

(°C)

Макс.

скорость

(об./

мин.)

Стиральные средства

Макс. загрузка

(кг)

Продолжитть

цикла

Предвар-

ительная

стирка

Стирка

Отбели-

ватель

Ополаски

ватель

Нормаль-

ная

Eco

Time

Нормаль-

ная

Eco

Time

Ежедневные программы

1 ÕËÎÏÎK: стирка с замачиванием

90°

1000





—



4

—

133

—

2 ÕËÎÏÎK: сильнозагрязненное белое белье.

90°

1000

—







4

—

114

—

2 ÕËÎÏÎK (1): сильнозагрязн¸нное белое и

прочно окрашенное цветное бель¸.

60°

1000

—







4

—

145

—

2 ÕËÎÏÎK (2): сильнозагрязн¸нное белое и

деликатное цветное бель¸.

40°

1000

—







4

—

103

—

3 ÕËÎÏÎK: сильнозагрязн¸нное белое и

прочно окрашенное цветное бель¸.

60°

1000

—







4

2,5

110

102

4

ÕËÎÏÎK ЦВЕТНОЙ (3):
слабозагрязн¸нное белое и деликатное
цветное бель¸.

40°

1000

—







4

2,5

82

78

5 ÑÈÍÒÅÒÈKÀ: сильнозагрязн¸нное прочно

окрашенное цветное бель¸.

60°

800

—







1,8

1,5

75

74

6 ÑÈÍÒÅÒÈKÀ: слабозагрязн¸нное прочно

окрашенное цветное бель¸.

40°

800

—







1,8

1,5

71

54

Специальные программы

7 ШЕРСТЬ: для шерсти, кашемира и т.д.

40°

600

—



—



1

—

43

—

8 ØÅËK/ÇÀÍÀÂÅÑKÈ: для изделий из шелка,

вискозы и нижнего белья.

30°

0

—



—



1

—

42

—

9 Джинсы

40°

800

—



—



1,5

—

60

—

10

Зкспресс 15′: для быстрого освежения
слабозагрязн¸нного белья (не для шерсти,
шелка и изделия ручной стирки).

30°

800

—



—



1,5

—

15

—

Спорт программы

11 Спорт

30°

600

—



—



1,5

—

76

—

12 Спорт интенсив

30°

600

—



—



1,5

—

66

—

13 Спортивная обувь

30°

600

—



—



(макс. 2

пары.)

—

50

—

Äoïîëíèòåëüíûå программы
Полоскание

—

1000

—

—





4

—

31

—

Отжим

—

1000

—

—

—

—

4

—

12

—

Слив беэ отжима

—

0

—

—

—

—

4

—

2

—

Таблица программ

Продолжительность цикла, показанная на дисплее или указанная в инструкциях является рассчетом, сделанным на основании стандартных

условий. Фактическая продолжительность может варьировать в зависимости от многочисленных факторов таких как температура и давление

воды на подаче, температура помещения, количество моющего средства, количество и тип загруженного белья, балансировка белья, выбранные

дополнительные функции.

7

CIS

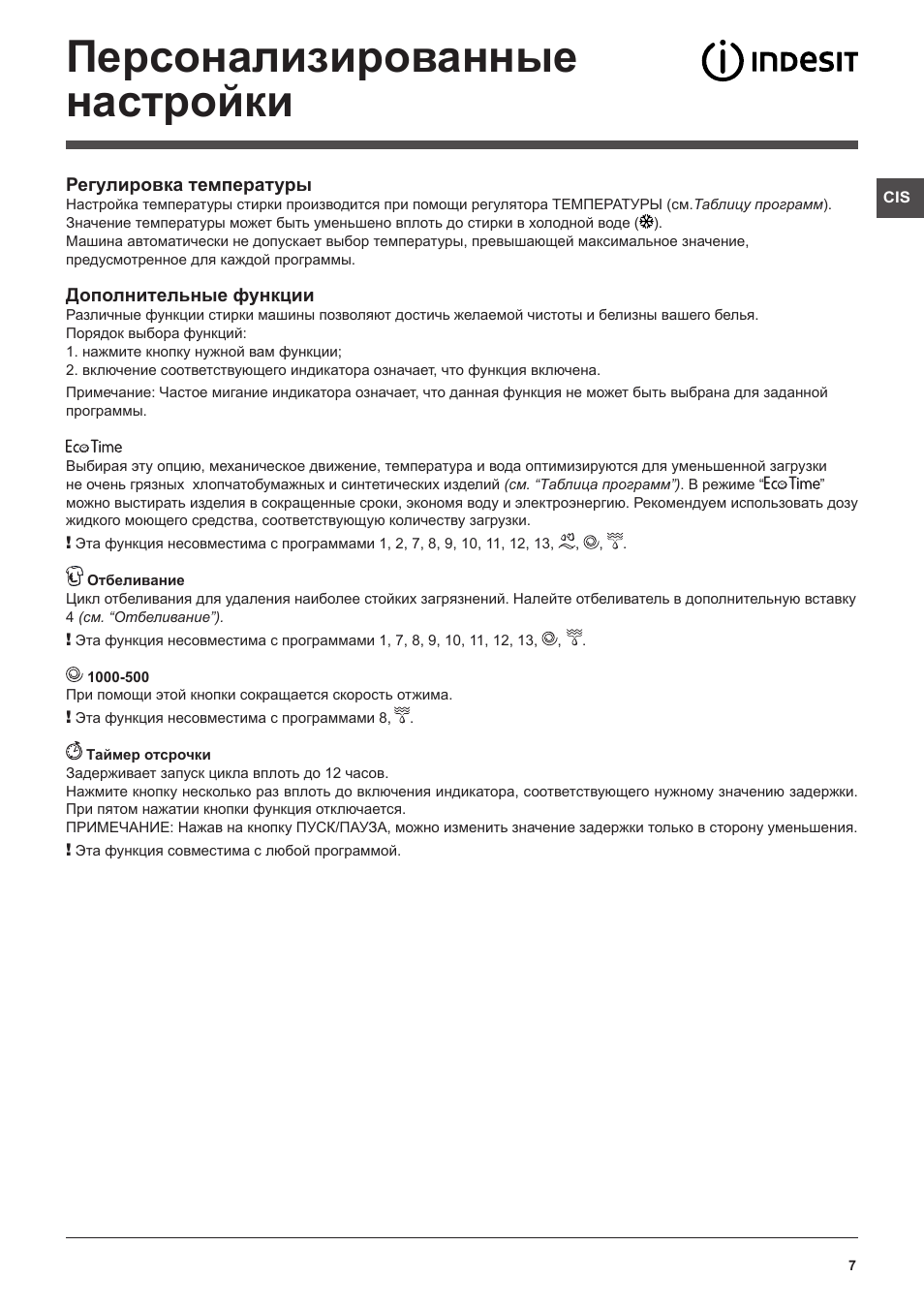

Регулировка температуры

Настройка температуры стирки производится при помощи регулятора ТЕМПЕРАТУРЫ (см.Таблицу программ).

Значение температуры может быть уменьшено вплоть до стирки в холодной воде ( ).

Машина автоматически не допускает выбор температуры, превышающей максимальное значение,

предусмотренное для каждой программы.

Дополнительные функции

Различные функции стирки машины позволяют достичь желаемой чистоты и белизны вашего белья.

Порядок выбора функций:

1. нажмите кнопку нужной вам функции;

2. включение соответствующего индикатора означает, что функция включена.
Примечание: Частое мигание индикатора означает, что данная функция не может быть выбрана для заданной

программы.

Выбирая эту опцию, механическое движение, температура и вода оптимизируются для уменьшенной загрузки

не очень грязных хлопчатобумажных и синтетических изделий (см. “Tаблица программ”). В режиме “

”

можно выстирать изделия в сокращенные сроки, экономя воду и электроэнергию. Рекомендуем использовать дозу

жидкого моющего средства, соответствующую количеству загрузки.

!

Эта функция несовместима с программами 1, 2, 7, 8, 9, 10, 11, 12, 13, , ,

.

Отбеливание

Цикл отбеливания для удаления наиболее стойких загрязнений. Налейте отбеливатель в дополнительную вставку

4 (см. “Отбеливание”).

!

Эта функция несовместима с программами 1, 7, 8, 9, 10, 11, 12, 13, ,

.

1000-500

При помощи этой кнопки сокращается скорость отжима.

!

Эта функция несовместима с программами 8, .

Таймер отсрочки

Задерживает запуск цикла вплоть до 12 часов.

Нажмите кнопку несколько раз вплоть до включения индикатора, соответствующего нужному значению задержки.

При пятом нажатии кнопки функция отключается.

ПРИМЕЧАНИЕ: Нажав на кнопку ПУСК/ПАУЗА, можно изменить значение задержки только в сторону уменьшения.

!

Эта функция совместима с любой программой.

Персонализированные

настройки

8

CIS

Моющие средства и

типы белья

Распределитель моющих средств

Хороший результат стирки зависит также от

правильной дозировки стирального вещества:

избыток стирального вещества не гарантирует

более эффективную стирку, напротив, способствует

образованию налетов внутри стиральной машины и

загрязнению окружающей среды.

!

Не используйте моющие средства для ручной

стирки, так как они образуют слишком много пены.

Выньте распределитель

и поместите в него

моющее средство или

добавку в следующем

порядке.

Отделение 1: моющее

средство для

предварительной

стирки (порошок)

Перед загрузкой

стирального порошка убедитесь, что отделение 4 для

отбеливателя в нем не установлено.

Отделение 2: моющее средство для стирки

(порошок или жидкое)

Жидкое средство для стирки заливается

непосредственно перед запуском машины.

Отделение 3: Добавки (смягчители,

ароматизаторы и пр.)

Не заполняйте отделение 3 для ополаскивателей

выше решетки.

Дополнительное отделение 4:

Отбеливатель и деликатный отбеливатель
! Не используйте моющие средства,

предназначенные для ручной стирки – образующаяся

обильная пена ухудшает результат стирки и может

вывести из строя стиральную машину.

Отбеливание

! Обычный отбеливатель применяют при стирке

прочных белых тканей; деликатный отбеливатель

можно использовать для цветных, синтетических и

шерстяных тканей.

Лоток

4 для

отбеливателя

вставляется в отделение

1 распределителя

моющих средств. Не

заполняйте лоток

4 выше

отметки max (см. рис.).

Для осуществления

только отбеливания

налейте отбеливатель

в дополнительную

вставку

4, выберите программу “Полоскание” и

задействуйте функцию “Отбеливание” .

1 2

3

4

Для отбеливания в процессе стирки добавьте

стиральный порошок и смягчитель, выберите нужную

программу и задействуйте функцию «Отбеливание» .

Использование дополнительной вставки

4 исключает

возможность применения предварительной стирки.

Подготовка белья

• Разделите белье по следующим признакам:

— тип ткани / обозначения на этикетке.

— цвет: отделите цветное белье от белого.

• Выньте из карманов все предметы и проверьте

пуговицы.

• Не превышайте максимальную загрузку барабана,

указанную для сухого белья:

Прочные ткани: макс. 4 кг

Синтетические ткани: макс. 1,8 кг

Деликатные ткани: макс. 1,5 кг

Шерсть: макс. 1 кг

Шелк: макс. 1 кг

Сколько весит белье?

1 простыня 400-500 гр.

1 наволочка 150-200 гр.

1 скатерть 400-500 гр.

1 халат 900-1200 гр.

1 полотенце 150-250 гр.

Изделия, требующие деликатной

стирки

Шерсть: в режиме программы 7 стиральной машины

можно выстирать любые шерстяные изделия, в том

числе изделия с этикеткой “только ручная стирка”

.

Для достижения лучших результатов используйте

специальное моющее средство и не превышайте 1 кг

загрузки стирки.

Шелк: используйте специальную программу 8

для стирки всех шелковых вещей. Рекомендуется

использовать специальное стиральное вещество для

деликатных тканей.

Занавески: рекомендуется свернуть их положить

в наволочку или в сетчатый мешочек. Используйте

программу

8.

Джинсы: выверните наизнанку изделия перед

стиркой и используйте жидкое моющее средство.

Используйте программу

9.

Система балансировки белья

Перед каждым отжимом во избежание чрезмерных

вибраций и для равномерного распределения

белья в барабане машина производит вращения со

скоростью, слегка превышающей скорость стирки.

Если после нескольких попыток белье не будет

правильно сбалансировано, машина произведет

отжим на меньшей скорости по сравнению с

предусмотренной.

9

CIS

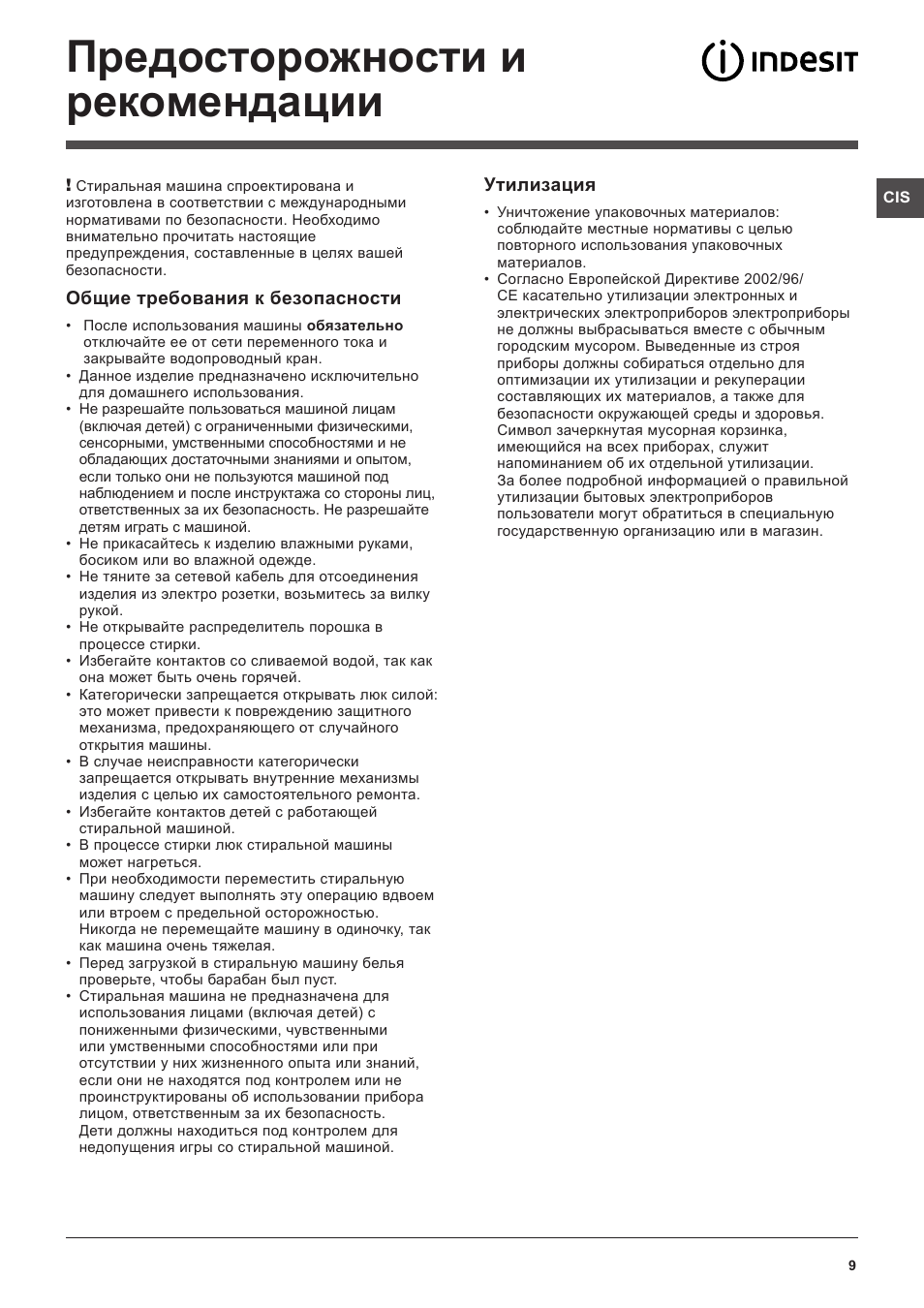

Предосторожности и

рекомендации

!

Стиральная машина спроектирована и

изготовлена в соответствии с международными

нормативами по безопасности. Необходимо

внимательно прочитать настоящие

предупреждения, составленные в целях вашей

безопасности.

Общие требования к безопасности

• После использования машины

обязательно

отключайте ее от сети переменного тока и

закрывайте водопроводный кран.

• Данное изделие предназначено исключительно

для домашнего использования.

• Не разрешайте пользоваться машиной лицам

(включая детей) с ограниченными физическими,

сенсорными, умственными способностями и не

обладающих достаточными знаниями и опытом,

если только они не пользуются машиной под

наблюдением и после инструктажа со стороны лиц,

ответственных за их безопасность. Не разрешайте

детям играть с машиной.

• Не прикасайтесь к изделию влажными руками,

босиком или во влажной одежде.

• Не тяните за сетевой кабель для отсоединения

изделия из электро розетки, возьмитесь за вилку

рукой.

• Не открывайте распределитель порошка в

процессе стирки.

• Избегайте контактов со сливаемой водой, так как

она может быть очень горячей.

• Категорически запрещается открывать люк силой:

это может привести к повреждению защитного

механизма, предохраняющего от случайного

открытия машины.

• В случае неисправности категорически

запрещается открывать внутренние механизмы

изделия с целью их самостоятельного ремонта.

• Избегайте контактов детей с работающей

стиральной машиной.

• В процессе стирки люк стиральной машины

может нагреться.

• При необходимости переместить стиральную

машину следует выполнять эту операцию вдвоем

или втроем с предельной осторожностью.

Никогда не перемещайте машину в одиночку, так

как машина очень тяжелая.

• Перед загрузкой в стиральную машину белья

проверьте, чтобы барабан был пуст.

• Стиральная машина не предназначена для

использования лицами (включая детей) с

пониженными физическими, чувственными

или умственными способностями или при

отсутствии у них жизненного опыта или знаний,

если они не находятся под контролем или не

проинструктированы об использовании прибора

лицом, ответственным за их безопасность.

Дети должны находиться под контролем для

недопущения игры со стиральной машиной.

Утилизация

• Уничтожение упаковочных материалов:

соблюдайте местные нормативы с целью

повторного использования упаковочных

материалов.

• Согласно Европейской Директиве 2002/96/

СЕ касательно утилизации электронных и

электрических электроприборов электроприборы

не должны выбрасываться вместе с обычным

городским мусором. Выведенные из строя

приборы должны собираться отдельно для

оптимизации их утилизации и рекуперации

составляющих их материалов, а также для

безопасности окружающей среды и здоровья.

Символ зачеркнутая мусорная корзинка,

имеющийся на всех приборах, служит

напоминанием об их отдельной утилизации.

За более подробной информацией о правильной

утилизации бытовых электроприборов

пользователи могут обратиться в специальную

государственную организацию или в магазин.

10

CIS

Техническое обслуживание

и уход

Отключение воды и электрического

тока

• Перекрывайте водопроводный кран после каждой

стирки. Таким образом сокращается износ

водопроводной системы машины и сокращается

риск утечек.

• Выньте штепсельную вилку из электро розетки

в процессе чистки и технического обслуживания

стиральной машины.

Уход за стиральной машиной

Для чистки наружных и резиновых частей

стиральной машины используйте тряпку,

смоченную теплой водой с мылом. Не используйте

растворители или абразивные чистящие средства.

Уход за распределителем моющих

средств

Выньте распределитель,

приподняв его и потянув

наружу (см. схему).

Промойте

распределитель теплой

водой. Эта операция

должна выполняться

регулярно.

Уход за люком и барабаном

• После использования стиральной машины

всегда следует оставлять люк полуоткрытым во

избежание образования неприятных запахов в

барабане.

Уход за насосом

Стиральная машина оснащена самочистящимся

насосом, не нуждающимся в техническом

обслуживании. Тем не менее мелкие предметы

(монеты, пуговицы) могут упасть за кожух,

предохраняющий насос, расположенный в его нижней

части.

!

Проверьте, чтобы цикл стирки завершился, и выньте

штепсельную вилку из сетевой розетки.

Для доступа к кожуху:

1. снимите переднюю

панель стиральной

машины при помощи

отвертки (см. схему);

2. отвинтите крышку,

повернув ее против

часовой стрелки (см.

схему): небольшая

утечка воды является

нормальным явлением;

3. тщательно прочистите внутри кожуха;

4. завинтите крышку на место;

5. установите на место переднюю панель, проверив

перед ее прикреплением к машине, чтобы крюки

вошли в соответствующие петли.

Проверка водопроводного шланга

Проверяйте шланг подачи воды не реже одного раза

в год. При обнаружении трещин или разрывов шланга

замените его: в процессе стирки сильное давление

воды в водопроводе может привести к внезапному

отсоединению шланга.

!

Никогда не пользуйтесь б/у шлангами.

Нажмите на кнопку для помощи

Стирка двойного действия

Белье не только замочено в растворе моющего средства в воде, но и постоянно орошается сверху.

Экономия при стирке

За счет применения стирки двойного действия проникновение активных веществ настолько глубоко, что стирка при 60°C даёт такие же результаты, что и стирка при 90°С в обычной машине.

Регулируемое потребление

Машина автоматически подбирает количество воды, используемое при стирке в соответствии с величиной загрузки, оптимально использует воду, энергию и моющее средство.

(Модели WG 824Т-830ТХ-834Т-835ТХ-836ТХ- I03ITX-I23ITX)

ВНИМАНИЕ

Пожалуйста, внимательно прочитайте эту инструкцию, содержащую важную информацию для безопасного монтажа, использования и обслуживания.

Стиральная машина изготовлена в соответствии с международными требованиями безопасности.

Рукоятка выбора программ

Используйте рукоятку для выбора одной из 18 программ стирки, подходящую для ткани, в соответствии с рекомендациями (см. таблицу программ на страницах 12-13).

Запомните: рукоятку выбора программ следует поворачивать по часовой стрелке и при выключенной стиральной машине.

Распределитель моющих средств

Распределитель моющих средств имеет три отделения, обозначенные 1,2 и 3:

1 отделение для предварительной стирки

2 отделение для стирки

3 отделение для добавок

(смягчающих, ароматизирующих, отбеливающих).

Кнопка половинной загрузки

WG 420-421 Т-421ТХ-424Т-622Т-624Т-624ТХ-633ТХ

Кнопка используется для понижения расхода воды при режимах стирки и полоскания. Рекомендуется использовать только при неполной загрузке, пропорционально уменьшая количестве моющего средства.

Кнопка понижения скорости отжима

WG 824Т-834Т-835ТХ-836ТХ

Используйте кнопку для понижения скорости отжима с 800 дс 500 об/мин для программ стирки хлопчатобумажных и льняны> тканей и с 700 до 500 об/мин для программ стирки синтетических тканей.

Кнопка холодной стирки

WG 422Х

Кнопка LAVADO FRIO используется для проведения холодной стирки (без нагрева воды). Таким образом Вы можете проводив стирку при температуре ниже рекомендованной в Таблице программ.

Кнопка исключения отжима

WG 824Т

Используйте кнопку для исключения отжима из программы стирки для легкосминаемых и трудноразглаживаемых тканей. Функция применяется только при программах стирки синтетики v деликатных тканей.

Кнопка исключения отжима

WG 431T-432TX-530T-630TX

Используйте кнопку для исключения отжима из программы стирки для легкосминаемых и трудноразглаживаемых тканей. Функция применяется только при программах стирки синтетики и деликатных тканей.

ВАЖНО: Перед тем, как открыть дверь машины, слейте из нее воду, установив рукоятку А в положение «Слив” (номер 15). Для того, чтобы завершить стирку все-таки отжимом, просто нажмите кнопку F.

Вариант обозначения кнопки на модели стиральной машины WG 836ТХ — ANTI ARRUGAS.

Использование машины

Подготовка белья

Разберите белье по материалу и по устойчивости окраски. Стирайте белое и цветное белье отдельно. Не забудьте вынуть все из карманов, особенно мелкие предметы, такие как монеты, значки, иголки и др., которые могут повредить насос. Проверьте, хорошо ли держатся пуговицы и застегните молнии. Рубашки для лучшей стирки выверните наизнанку.

Сверяйтесь с этикетками

На одежде и белье как правило имеются этикетки с инструкциями, содержащими информацию по уходу (следует ли вещь подвергать химчистке или ее нужно стирать вручную, или можно стирать в стиральной машине), температуре стирки и температуру, при которой следует гладить.

Важно: ткани следует подвергать машинной стирке только если на этикетке приведены соответствующие символы (см. таблицу 1 настр. 10).
Смешивайте крупные и мелкие вещи при загрузке машины

Отделение 1

Отделение для предварительной стирки (порошок)

Отделение 2

Отделение для стирки (порошок или жидкое средство)

Отделение 3

Смягчитель для тканей

ВАЖНО откройте иллюстрацию на стр. 16

Прежде всего произведите пробную стирку без загрузки, используя программу 2 при 90°С.

МС/предв.  стирка	МС/осн.  стирка	Смягчитель	Описание цикла стирки
♦	♦	♦	Предварительная стирка в теплой воде — стирка при 90‘С — полоскание — отжим
♦	♦	♦	Предварительная стирка в теплой воде — стирка при 60’С — полоскание — отжим
	♦	♦	Стирка при 90°С — полоскание — отжим
	♦	♦	Стирка при 60°С — полоскание — отжим
	♦	♦	Стирка при 60°С — полоскание — отжим
	♦	♦	Стирка при 50°С — полоскание — отжим
	♦	♦	Стирка при 40°С — полоскание — отжим
	♦	♦	Стирка при 40°С — полоскание — отжим
		♦	Полоскание с автоматическим внесением смягчителя — промежуточный и окончательный отжим
		♦	Полоскание с автоматическим внесением смягчителя ^уфог^ард’ОчнБГм и окончательный отжим
			Слив и окончательный отжим
	♦	♦	Стирка при 60°С — полоскание — остановка с водой или деликатный отжим
	♦	♦	Стирка при 50°С — полоскание — остановка с водой или деликатный отжим
	♦	♦	Стирка при 40°С — полоскание — остановка с водой или деликатный отжим
		♦	Полоскание с автоматическим внесением смягчителя — остановка с водой или деликатный отжим
		♦	Полоскание с автоматическим внесением смягчителя — остановка с водой или деликатный отжим
			Слив и окончательный отжим
	♦	♦	Стирка при 40°С — полоскание — остановка с водой или деликатный отжим
		♦	Полоскание с автоматическим внесением смягчителя — остановка с водой или деликатный отжим
		♦	Полоскание с автоматическим внесением смягчителя — остановка с водой или деликатный отжим
			Слив и окончательный отжим
			Слив без отжима

Распределитель моющих средств

Распределитель можно извлечь и промыть водой. Для этого потяните его на себя, как показано на рисунке, и промойте его под струей воды несколько минут.

Отключайте машину, когда уезжаете надолго

Необходимо вынуть вилку из розетки, перекрыть воду, оставить дверцу приоткрытой. Это сохранит резиновое уплотнение дверцы сухим и предотвратит образование неприятного запаха.

При переезде

При переезде на новое место необходимо установить транспортировочные ограничители, снятые при установке, для того, чтобы не повредить машину при перевозке.

Устранение неисправностей

В случае неудовлетворительных результатов стирки или неисправностей прочитайте этот раздел, прежде чем вызывать техников. В большинстве случаев Вы можете решить возникшие проблемы сами.
Машина не работает

Убедитесь, что:
кран подачи воды открыт; шланг подсоединен правильно; не перекрыта вода в доме; давление в водопроводе достаточное; не пережат шланг подачи воды.

Убедитесь, что:

не перегнут и не пережат сливной шланг; конец шланга находится на высоте 60-100 см; конец шланга не касается поверхности воды. Если слив соответствует требованиям, но проблемы остаются, выключите машину и перекройте воду.

Убедитесь, что:

выбрана программа с автоматическим сливом; случайно не нажата кнопка остановки машины с водой (для предотвращения образования складок), если она имеется на Вашей машине; не засорен сливной насос; не пережат сливной шланг; нет засоров канализации.
Сильная вибрация при отжиме

Избыточное пенообразование

Предварительные операции

Снимите упаковку. Снимите заднюю крышку, закрепленную тремя винтами. Отверните три транспортировочных болта (рисунок 3)и извлеките три резиновые втулки, которые надеты на транспортировочные болты внутри корпуса. Эти операции обязательно должны выполняться. Включение машины без снятия транспортировочных ограничителей может вызвать поломку. В пакете внутри барабана находятся три белых пластмассовых заглушки, которыми следует закрыть образовавшиеся отверстия. Поставьте заднюю крышку на место так, чтобы верхняя часть находилась внутри корпуса и закрепите ее снятыми ранее винтами. Сохраняйте болты и втулки, которые могут Вам опять понадобиться при транспортировке машины.

Выравнивание

Ваша машина должна быть правильно выровнена, так, чтобы все четыре ножки имели надежный контакт с полом. Каждая ножка может регулироваться по высоте, недостаточно отрегулировать одну из передних ножек. Выверните ножку так, чтобы выровнять машину (рисунок 4). Если пол покрыт ковром, убедитесь в том, что зазор между основанием машины и полом достаточен для вентиляции.

Подсоединение заливного шланга Убедитесь, что давление в водопроводе находится в пределах, которые указаны на табличке сзади машины. Наверните заливной шланг на вывод водопровода, имеющий наружную резьбу 3/4” и проверьте надежность соединения. Соединение уплотняется резиновой прокладкой (рисунок 5). Если машина подключается к новому водопроводу или долго не использовалась, перекройте воду и, отвернув шланг со стороны машины, слейте грязную воду и восстановите соединение. Это предохранит машину от повреждений. Присоедините загнутый конец шланга к стиральной машине (рисунок 6).

Электрическое соединение

Перед включением машины в сеть убедитесь, что:

1) розетка, проводка и предохранители (пробки или автоматы) выдерживают ток при максимальной нагрузке, которая указана в табличке сзади машины;

2) напряжение и частота сети соответствуют данным машины;

3) розетка и вилка одного типа (если вилка не подходит к розетке, следует заменить вилку, а не использовать переходник);

4) розетка обязательно должна быть заземлена в соответствии с нормами безопасности.

Оборудование, присоединенное несоответствующим данным требованиям образом, является потенциально опасным. Производитель не несет ответственности за ущерб здоровью и собственности, если он вызван несоблюдением норм установки.
