Программирование брелка Шерхан Магикар 9: инструкция настройки и привязки

Информация

1. Настройка и привязка нового брелка к сигнализации
2. Как реализован автозапуск и турботаймер
3. Активация автозапуска с пульта
4. Инструкция как запрограммировать пульт Шерхан 9 Про 2
5. Прошивка и перепрограммирование
6. Не программируется: причины

Настройка и привязка нового брелка к сигнализации

Подключение дополнительного пульта осуществляется по следующей схеме.

1. Снимите машину с охраны.
2. Установите ключ зажигания в положение «Вкл», но не заводите автомобиль. Зажмите клавишу «Вызов водителя» на две секунды. «Аварийка» мигнёт однократно.
3. За пять сек.кликните кнопку «Вызов шофёра». Осветительные приборы вспыхнут один раз – применён ПИН-код. Аварийная сигнализация мигнёт два раза – не используется секретный пароль.
4. Если ввод ПИН-кода не требуется, то чрез пять секунд светодиодный индикатор станет гореть синим цветом, сигнализируя о возможности записи брелоков.
5. За пять секунд однократно нажмите кнопку 1 на первом пульте. Последует вспышка аварийной сигнализации. Основной брелок записан.
6. Если нужно, то аналогичным способом пропишите следующие пейджеры.
7. После введения данных третьего пульта аварийная сигнализация загорится два раза, система автоматически покинет режим программирования.

Как реализован автозапуск и турботаймер

Основные элементы фирменного комплекта

Дисплей основного брелока, показанного на фото, может отображать тревожные сообщения. В его конструкции предусмотрен звуковой модуль, а также вибровызов. Интересно то, что период работы турботаймера система может выбирать автоматически. Согласно инструкции для этого шнур из разъема CN4 подключают к таходатчику, а затем нужно правильно выполнить программирование. Другие особенности рассматриваются дальше.

Перечислим базовые возможности нашей автосигнализации:

• Есть возможность выполнить подключение к шине CAN (провода CAN-L и CAN-H);
• Режим Slave, в котором системой управляет штатный модуль охраны, тоже реализуется, но только если подключение к CAN-шине выполнено без ошибок;
• Запуск двигателя может быть дистанционным либо автоматическим;
• Разными сигналками Scher Khan Magicar 9 может управлять один брелок;
• Основной брелок будет отображать температуру в салоне, а также напряжение бортсети;
• Сразу после активации турботаймера возможно включение охранного режима;
• Дальность передачи тревожных сообщений равна 2 км.

Было замечено, что система Scher Khan Magicar 9 очень экономно расходует заряд батареи, которая установлена в брелок. Что обусловлено не только отсутствием диалогового кода, но и наличием технологии энергосбережения.

Схема действия кода «Магикара»

А односторонний код, именуемый как Magic Code PRO, пока не удалось взломать никому.

При помощи любого брелока включается режим «свободные руки», и система автоматически задействует охрану при удалении от авто. Снятие с охраны в этом случае также производит автоматика. Еще сигналка рассматриваемой модели управляет центральным замком, причем наличие режима «комфорт» тоже предусмотрено.

Настроить запуск двигателя можно, используя следующую инструкцию.

1. На брелоке с автозапуском зажмите клавишу 2 на две секунды. Автомобиль встанет на охрану и мотор заведётся.
2. На экране комутатора отобразится символ «дымок» и таймер работы двигателя. Поэтому первым делом необходимо настроить продолжительность его прогрева.
3. Войдите в меню, нажав одновременно кнопки 1 и 4. Запуск двигателя может производиться по следующей схеме: работа 5 мин – кнопка 1, 15 мин. – 2, 25 мин. – 3, 45 мин. — 4.
4. Остановить мотор — длительное нажатие на клавишу 2.

Мы рассмотрели, как завести автомобиль с брелка. В этом процессе нет ничего сложного, чётко выполняйте инструкцию.

Активация автозапуска с пульта

Чтобы привязать брелок Pro 2 проделайте следующие действия.

1. Снимите автомобиль с охраны. Включите зажигание. На корпусе датчика вызова зажмите кнопку на две секунды. Действия подтвердятся однократным миганием поворотниками.
2. За пять сек. однократно нажмите на кнопку вызова. «Аварийка» загорится один раз – используется ПИН-код. Аварийная сигнализация моргнёт два раза – пароль не применяется.
3. Если ПИН-код используется, то в течение четырёх секунд после того, как сработает «Аварийка», введите первую цифру кода. Для этого нажмите клавишу вызова такое количество раз, чтобы оно соответствовало первому значению секретного кода. Подождите четыре секунды. Световая аварийная сигнализация мигнёт один раз, свидетельствуя о правильности действий.
4. По такому же алгоритму введите остальные числа ПИН-кода. Вторая и четвёртая цифра подтверждаются двойным срабатыванием аварийной сигнализации. Третья – однократной вспышкой световых приборов.
5. По истечении 5 с после ввода секретного кода светодиодный индикатор загорится синим.
6. За пять сек. один раз надавите на клавишу 1 первого пульта Scher-Khan Pro2. «Аварийка» вспыхнет единожды. Далее, зажмите клавишу 1 второго, третьего брелока. После прописки третьего пейджера световые приборы загорятся два раза, система самостоятельно выйдет из режима программирования.
7. При вводе в память новых коммутаторов, старые автоматически удаляются из неё.

Инструкция как запрограммировать пульт Шерхан 9 Про 2

Обозначение кнопок брелоков

Вход в режим программирования осуществляется так:

1. Нажимают на 2 секунды клавиши 1 4 либо 2 4 (выбор первой либо второй таблицы);
2. Короткими нажатиями на кнопку 4 выбирают номер опции;
3. После того, как прозвучит сигнал, выбирают значение – нажимают соответствующую клавишу (от 1 до 4).

Как выглядят обе таблицы, показано дальше.

Изменение номера программы CAN

Картинка с сайта: instruk.detektorpoligraf.ru

Выбор осуществляют установкой перемычек. Таблица с моделями авто, где указаны соответствующие цифры, печатается на корпусе основного модуля.

Прошивка и перепрограммирование

Прошить брелок без использования секретного кода нужно по следующей схеме.

1. Поверните ключ в замке зажигание в положение «Вкл». Зажмите на две секунды клавишу на датчике вызова владельца. Последует одиночная вспышка аварийной сигнализации.
2. Повторно нажмите клавишу вызова. Это надо сделать за 5 с. Аварийные огни мигнут два раза.
3. За пять секунд совершите следующее действие: нажмите кнопку 1 первого пульта. Дождитесь вспышки аварийных огней.
4. С интервалом в пять секунд перепрограммируйте остальные брелоки. После ввода третьего пульта световые приборы моргнут дважды. Система самостоятельно покинет режим настройки. Запись брелоков закончена.

Не программируется: причины

Пульт дистанционного управления стал некорректно работать. Вы решили его самостоятельно перепрограммировать. Перед этим проделайте несколько несложных действий.

1. Найдите инструкцию противоугонной системы, установленной на ваш автомобиль.
2. Тщательно изучите порядок выполнения.
3. Если документации нет, то попытайтесь найти информацию в интернете.

Вы проделали все действия, согласно руководству по эксплуатации, но брелок не работает. Прошить пейджер не удаётся по причине:

• повреждения коммуникатора;
• случайного включения режима «Валет»;
• поломки модуля управления.

Источник

Автосигнализация Magicar M905F с режимом бесшумной охраны

Картинка с сайта: instruk.detektorpoligraf.ru

1. Технические характеристики
2. Комплектация
3. Функции
4. Преимущества и недостатки
5. Инструкция по установке
6. Инструкция по эксплуатации
7. Как настроить пульт

Китайский охранный комплекс Magicar 905 ограниченно распространен в ряде стран СНГ. В основе устройства оборудования лежат компоненты, применявшиеся в сигнализациях бренда Шерхан. Изделия комплектуются пультом с 2-сторонним каналом связи, для шифрования используется упрощенный алгоритм, подверженный перехвату и декодированию сканерами.

Технические характеристики

Технические параметры оборудования Magicar M905F:

• напряжение питания — до 15 В;
• дальность передачи команд — до 100 м;
• расстояние приема сигналов обратной связи — до 1000 м;
• максимальная громкость сирены — до 120 дБ;
• число программируемых функций — 14.

Комплектация

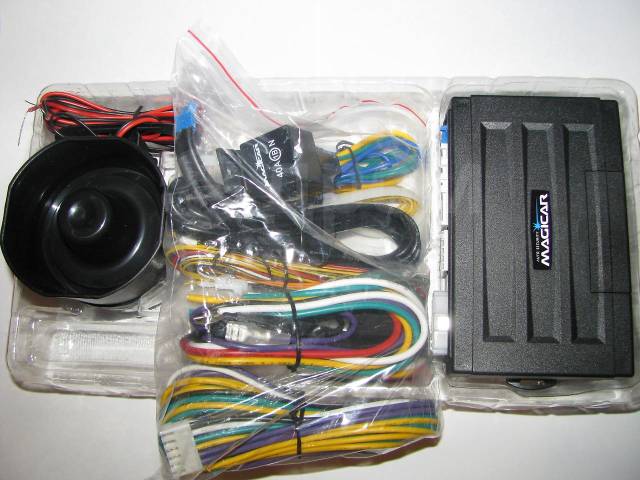

В комплект автосигнализации входят компоненты:

• головной блок;
• антенный модуль;
• кнопка вызова владельца к автомобилю;
• 6-тональная сирена;
• коммуникатор с 2-сторонней связью и экраном;
• регулируемый датчик удара с индивидуальным жгутом;
• элемент питания для основного пульта;
• запасной брелок;
• соединительные жгуты;
• инструкция по эксплуатации и наклейки.

Картинка с сайта: instruk.detektorpoligraf.ru

Функции

Основные функции, поддерживаемые сигнализацией Магикар М905Ф:

• дистанционный пуск и остановка двигателя;
• поддержка работы моторов с турбиной;
• в коммуникаторе предусмотрен звуковой и вибрационный способ оповещения;
• дополнительный выход для управления замком багажного отделения;
• персональный цифровой код для аварийного отключения;
• 2-шаговое отключение защиты;
• поддержка защиты машины при работающем моторе (без ключа);
• встроенная блокировка цепей силового агрегата;
• допускается установка беспроводных цифровых реле;
• режим бесшумной охраны;
• подача сигналов тревоги сиреной и внешней светотехникой.

Преимущества и недостатки

Преимущества комплекса, отмечаемые владельцами:

• низкая стоимость;
• допускается самостоятельный монтаж;
• в комплект включена сирена;
• поддерживается дистанционный пуск мотора.

Картинка с сайта: instruk.detektorpoligraf.ru

• низкое качество материалов корпуса коммуникатора;
• отсутствует поддержка со стороны производителя;
• возможность расшифровки команд;
• отмечены сбои при работе, вызванные использованием бракованных комплектующих.

Инструкция по установке

Установка комплекса начинается с монтажа головного блока, который размещается в салоне машины. Рекомендуется установить узел под кожухом панели приборов, корпус крепится к моторному щиту или стальному каркасу при помощи 2 винтов. Производитель рекомендует выбрать точку крепления, расположенную в удалении от воздуховодов, блок крепится штекерами вниз (для снижения риска попадания конденсата).

Сирена выносится в моторный отсек, устройство является влагозащищенным (категория IP65), но для повышения надежности работы рекомендуется наклонить рупор вниз. Дополнительно предусматривается защита от тепла и несанкционированного доступа со стороны днища машины. На лобовое стекло крепится антенный блок и датчик вызова владельца. Кабели выводятся к месту установки головного блока под обшивками боковых стоек.

Картинка с сайта: instruk.detektorpoligraf.ru

Сенсор удара, основанный на пьезоэлектрическом эффекте, оснащен поворотными регуляторами чувствительности. Узел крепится в салоне машины на металлическом жестком основании, при размещении узла на пластиковых обшивках возрастает вероятность некорректной работы изделия. Следует предусмотреть доступ к регуляторам, поскольку корректировка параметров потребуется в ходе настройки и дальнейшего применения охранного комплекса.

После выполнения монтажных работ производится соединение блоков жгутами кабелей с параллельным подключением устройств к штатным контроллерам и электрической сети автомобиля. При подсоединении блока центрального замка следует учитывать полярность управляющего сигнала. В соединительных жгутах предусматриваются предохранители, защищающие изделия от короткого замыкания. Методики соединения и номиналы плавких вставок приведены в монтажных схемах (приложены к инструкции по эксплуатации).

Инструкция по эксплуатации

Приложенная к оборудованию инструкция на русском языке содержит рекомендации по управлению:

1. Для включения охраны используется кнопка I, установленная на коммуникаторе. Удержание клавиш I и II позволяет активировать режим охраны без подачи сигналов сиреной.
2. Отключение охраны выполняется коротким воздействием на клавишу I. Водитель может запирать и открывать замки в процессе движения.
3. Для дистанционного запуска силового агрегата требуется произвести 3-секундное нажатие на клавишу II. Для обеспечения пуска мотора на машинах с механической трансмиссией предварительно проводится процедура программирования нейтрального положения селектора. Обязательным условием пуска является установка рукоятки стояночного тормоза в рабочее положение. Пользователь Шерхана настраивает время работы мотора путем программирования центрального блока.
4. Для отпирания крышки багажника используется долговременное нажатие на кнопку III (при задействованном канале).
5. В центре датчика вызова расположен контрольный диод, горящий при активном режиме охраны красным цветом. Для вызова водителя требуется постучать по стеклу, между ударами требуется делать паузу 1,5-2 секунды. Диод меняет цвет на зеленый, на коммуникатор поступает вызов, срабатывает зуммер и отображается пиктограмма на дисплее. Для отключения сигналов вызова требуется коротко нажать на кнопку IV.
6. При срабатывании тревоги на коммуникатор подается сигнал, включается зуммер, на табло отображается зона, зафиксировавшая попытку проникновения в автомобиль.
7. Кратковременное воздействие на клавишу IV позволяет провести опрос системы. Статус комплекса отображается звуковыми сигналами зуммера и сирены, на табло показывается значение температуры в салоне машины. Повторное нажатие на кнопку выводит значение напряжения в бортовой сети транспортного средства.

Как настроить пульт

В руководстве имеется раздел, описывающий настройку коммуникатора. Для активации меню производится воздействие на клавиши II и III, на табло включается текст PRO9 и подается сигнал зуммером. Короткое воздействие на кнопку I включает режим настройки часов. Для изменения значения часов и минут применяются короткие воздействия на клавиши I и II соответственно. Повторное нажатие на II и III записывает значение в памяти.

Находясь в режиме настройки, водитель управляет работой датчика вызова (при помощи кнопки III). Коммуникатор показывает температуру в градусах Цельсия или Фаренгейта. Изменение выполняется комбинацией кнопок I и IV.

Источник

Как отключить Автоблокировку на Magicar 905?

Как отключить режим турбо на Шерхан Магикар а?

Инструкция SCHER-KHAN Magicar A для устройства автосигнализация содержит страницы на русском языке. Размер файла: 2.20 MB. Состоит из 40 стр. выключения режима ТУРБО коротко нажмите кнопки (III+IV) брелока.

Как включить звук на Magicar 905?

Восстанавливаем звучание брелков Шерхан Магикар

1. Зажмите на две секунды клавиши 2 и 3. Это вход в режим программирования. На дисплее появится надпись Pro9 и прозвучит звуковой сигнал пульта.
2. Кликните клавишу 4. Включится выбровызов, звуки брелоком не будут подаваться. На дисплее появится изображение вибрирующего пульта.

Как сбросить настройки Magicar 905?

Порядок действий для сброса такой:

1. Нажать кнопки I и II одновременно.
2. Удерживать их 2 сек.
3. Дождаться одиночного звукового и светового сигнала.
4. Удержать кнопку III три раза подряд.
5. Обязательно должны быть сигналы светом и звуком устройства.

Как выйти из режима Sleep Magicar?

Чтобы отключить на Шерхан Магикар 7 или 10 функцию Valet без коммуникатора, требуется подать ток в цепи зажигания. После появления питания в цепи охранного комплекса производится 2-секундное удержание кнопки, смонтированной на сенсоре вызова владельца.

Как отключить функцию пассив на Magicar?

Функцию пассивной постановки можно включить/выключить кратковременным нажатием кнопок II+III брелока.

Как убрать режим без звука Шерхан?

Как правило комбинация кнопок 1+2 используется для того чтобы включить или выключить сирену, а также для перевода системы в беззвучный режим работы с оповещением на брелок сигнализации. Если комбинация не работает, попробуйте нажать сочетание клавиш 1+3 вместе.

Как поставить на автозапуск Шерхан Магикар а?

Для запуска двигателя нажмите кнопку II брелока на 2 секунды. Система встанет в режим охраны, замки дверей запрутся, двигатель автомобиля запустится. После того как двигатель запустился, на дисплее брелока-коммуникатора появится информация о времени, оставшемся до окончания работы двигателя в автоматическом режиме.

Как отключить турбо режим?

Вручную Turbo можно включить / выключить в настройках:

1. Откройте кнопку меню в правом верхнем углу окна браузера и выберите “Настройки”.
2. В нижней части страницы “Настройки” нажмите кнопку “Показать дополнительные настройки”.
3. В блоке “Турбо” выставьте параметры режима.

Как включить звук Magicar?

Восстанавливаем звучание брелков Шерхан Магикар

1. Зажмите на две секунды клавиши 2 и 3. Это вход в режим программирования. На дисплее появится надпись Pro9 и прозвучит звуковой сигнал пульта.
2. Кликните клавишу 4. Включится выбровызов, звуки брелоком не будут подаваться. На дисплее появится изображение вибрирующего пульта.

Как включить звук на Magicar 903?

Нажмите одновременно кнопки 1 и 2 (нажатие короткое или продолжительное – зависит от модели). Эта комбинация клавиш используется для включения или отключения сирены. Если после проделанных действий звук не появился, то, скорее всего, вышел из строя динамик сирены.

Как включить звук на сигнализации?

Для включения звуковой охранной сигнализации предназначена первая из кнопок на ребре брелока. Перед ее нажатием необходимо удостовериться в том, что зажигание отключено, а капот, двери и багажник – закрыты. Если не сделать этого, то включить сирену не получится.

Как перезагрузить сигнализацию?

нажать сервисную клавишу 1 раз; после сигнала сирены нажать кнопку 1 на брелке; дождаться звукового сигнала, подтверждающего сброс на заводские установки; для выхода из режима сброса установок достаточно выключить зажигание или подождать автоматического выхода.

Как перезагрузить брелок Магикар?

Нажмите одновременно кнопки (II+IV) на 2 сек. Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение. 2) Три раза коротко нажмите кнопку III брелока.

Как сбросить сигнализацию Шерхан Магикар 5?

Сброс значений для программируемых функций из меню №2

1. Зажать на 0.5 секунд кнопку брелка III три раза.
2. Дождаться аварийного непродолжительного сигнала-вспышки и сирены.
3. Подождать подтверждения сброса. Это произойдет спустя короткое время. Подтверждением будет служить троекратный звук сирены и троекратная вспышка.

Источник

Программирование брелка Шерхан Магикар 9: инструкция настройки и привязки

Информация

1. Настройка и привязка нового брелка к сигнализации
2. Как реализован автозапуск и турботаймер
3. Активация автозапуска с пульта
4. Инструкция как запрограммировать пульт Шерхан 9 Про 2
5. Прошивка и перепрограммирование
6. Не программируется: причины

Настройка и привязка нового брелка к сигнализации

Подключение дополнительного пульта осуществляется по следующей схеме.

1. Снимите машину с охраны.
2. Установите ключ зажигания в положение «Вкл», но не заводите автомобиль. Зажмите клавишу «Вызов водителя» на две секунды. «Аварийка» мигнёт однократно.
3. За пять сек.кликните кнопку «Вызов шофёра». Осветительные приборы вспыхнут один раз – применён ПИН-код. Аварийная сигнализация мигнёт два раза – не используется секретный пароль.
4. Если ввод ПИН-кода не требуется, то чрез пять секунд светодиодный индикатор станет гореть синим цветом, сигнализируя о возможности записи брелоков.
5. За пять секунд однократно нажмите кнопку 1 на первом пульте. Последует вспышка аварийной сигнализации. Основной брелок записан.
6. Если нужно, то аналогичным способом пропишите следующие пейджеры.
7. После введения данных третьего пульта аварийная сигнализация загорится два раза, система автоматически покинет режим программирования.

Как реализован автозапуск и турботаймер

Основные элементы фирменного комплекта

Дисплей основного брелока, показанного на фото, может отображать тревожные сообщения. В его конструкции предусмотрен звуковой модуль, а также вибровызов. Интересно то, что период работы турботаймера система может выбирать автоматически. Согласно инструкции для этого шнур из разъема CN4 подключают к таходатчику, а затем нужно правильно выполнить программирование. Другие особенности рассматриваются дальше.

Перечислим базовые возможности нашей автосигнализации:

• Есть возможность выполнить подключение к шине CAN (провода CAN-L и CAN-H);
• Режим Slave, в котором системой управляет штатный модуль охраны, тоже реализуется, но только если подключение к CAN-шине выполнено без ошибок;
• Запуск двигателя может быть дистанционным либо автоматическим;
• Разными сигналками Scher Khan Magicar 9 может управлять один брелок;
• Основной брелок будет отображать температуру в салоне, а также напряжение бортсети;
• Сразу после активации турботаймера возможно включение охранного режима;
• Дальность передачи тревожных сообщений равна 2 км.

Было замечено, что система Scher Khan Magicar 9 очень экономно расходует заряд батареи, которая установлена в брелок. Что обусловлено не только отсутствием диалогового кода, но и наличием технологии энергосбережения.

Схема действия кода «Магикара»

А односторонний код, именуемый как Magic Code PRO, пока не удалось взломать никому.

При помощи любого брелока включается режим «свободные руки», и система автоматически задействует охрану при удалении от авто. Снятие с охраны в этом случае также производит автоматика. Еще сигналка рассматриваемой модели управляет центральным замком, причем наличие режима «комфорт» тоже предусмотрено.

Настроить запуск двигателя можно, используя следующую инструкцию.

1. На брелоке с автозапуском зажмите клавишу 2 на две секунды. Автомобиль встанет на охрану и мотор заведётся.
2. На экране комутатора отобразится символ «дымок» и таймер работы двигателя. Поэтому первым делом необходимо настроить продолжительность его прогрева.
3. Войдите в меню, нажав одновременно кнопки 1 и 4. Запуск двигателя может производиться по следующей схеме: работа 5 мин – кнопка 1, 15 мин. – 2, 25 мин. – 3, 45 мин. — 4.
4. Остановить мотор — длительное нажатие на клавишу 2.

Мы рассмотрели, как завести автомобиль с брелка. В этом процессе нет ничего сложного, чётко выполняйте инструкцию.

Активация автозапуска с пульта

Чтобы привязать брелок Pro 2 проделайте следующие действия.

1. Снимите автомобиль с охраны. Включите зажигание. На корпусе датчика вызова зажмите кнопку на две секунды. Действия подтвердятся однократным миганием поворотниками.
2. За пять сек. однократно нажмите на кнопку вызова. «Аварийка» загорится один раз – используется ПИН-код. Аварийная сигнализация моргнёт два раза – пароль не применяется.
3. Если ПИН-код используется, то в течение четырёх секунд после того, как сработает «Аварийка», введите первую цифру кода. Для этого нажмите клавишу вызова такое количество раз, чтобы оно соответствовало первому значению секретного кода. Подождите четыре секунды. Световая аварийная сигнализация мигнёт один раз, свидетельствуя о правильности действий.
4. По такому же алгоритму введите остальные числа ПИН-кода. Вторая и четвёртая цифра подтверждаются двойным срабатыванием аварийной сигнализации. Третья – однократной вспышкой световых приборов.
5. По истечении 5 с после ввода секретного кода светодиодный индикатор загорится синим.
6. За пять сек. один раз надавите на клавишу 1 первого пульта Scher-Khan Pro2. «Аварийка» вспыхнет единожды. Далее, зажмите клавишу 1 второго, третьего брелока. После прописки третьего пейджера световые приборы загорятся два раза, система самостоятельно выйдет из режима программирования.
7. При вводе в память новых коммутаторов, старые автоматически удаляются из неё.

Инструкция как запрограммировать пульт Шерхан 9 Про 2

Обозначение кнопок брелоков

Вход в режим программирования осуществляется так:

1. Нажимают на 2 секунды клавиши 1 4 либо 2 4 (выбор первой либо второй таблицы);
2. Короткими нажатиями на кнопку 4 выбирают номер опции;
3. После того, как прозвучит сигнал, выбирают значение – нажимают соответствующую клавишу (от 1 до 4).

Как выглядят обе таблицы, показано дальше.

Изменение номера программы CAN

Картинка с сайта: instruk.detektorpoligraf.ru

Выбор осуществляют установкой перемычек. Таблица с моделями авто, где указаны соответствующие цифры, печатается на корпусе основного модуля.

Прошивка и перепрограммирование

Прошить брелок без использования секретного кода нужно по следующей схеме.

1. Поверните ключ в замке зажигание в положение «Вкл». Зажмите на две секунды клавишу на датчике вызова владельца. Последует одиночная вспышка аварийной сигнализации.
2. Повторно нажмите клавишу вызова. Это надо сделать за 5 с. Аварийные огни мигнут два раза.
3. За пять секунд совершите следующее действие: нажмите кнопку 1 первого пульта. Дождитесь вспышки аварийных огней.
4. С интервалом в пять секунд перепрограммируйте остальные брелоки. После ввода третьего пульта световые приборы моргнут дважды. Система самостоятельно покинет режим настройки. Запись брелоков закончена.

Не программируется: причины

Пульт дистанционного управления стал некорректно работать. Вы решили его самостоятельно перепрограммировать. Перед этим проделайте несколько несложных действий.

1. Найдите инструкцию противоугонной системы, установленной на ваш автомобиль.
2. Тщательно изучите порядок выполнения.
3. Если документации нет, то попытайтесь найти информацию в интернете.

Вы проделали все действия, согласно руководству по эксплуатации, но брелок не работает. Прошить пейджер не удаётся по причине:

• повреждения коммуникатора;
• случайного включения режима «Валет»;
• поломки модуля управления.

Источник

Обновлено: 22.05.2025

Картинка с сайта: avto-moto8.com

Китайский охранный комплекс Magicar 905 ограниченно распространен в ряде стран СНГ. В основе устройства оборудования лежат компоненты, применявшиеся в сигнализациях бренда Шерхан. Изделия комплектуются пультом с 2-сторонним каналом связи, для шифрования используется упрощенный алгоритм, подверженный перехвату и декодированию сканерами.

Технические характеристики

Технические параметры оборудования Magicar M905F:

Комплектация

В комплект автосигнализации входят компоненты:

• головной блок;
• антенный модуль;
• кнопка вызова владельца к автомобилю;
• 6-тональная сирена;
• коммуникатор с 2-сторонней связью и экраном;
• регулируемый датчик удара с индивидуальным жгутом;
• элемент питания для основного пульта;
• запасной брелок;
• соединительные жгуты;
• инструкция по эксплуатации и наклейки.

Картинка с сайта: avto-moto8.com

Функции

Основные функции, поддерживаемые сигнализацией Магикар М905Ф:

• дистанционный пуск и остановка двигателя;
• поддержка работы моторов с турбиной;
• в коммуникаторе предусмотрен звуковой и вибрационный способ оповещения;
• дополнительный выход для управления замком багажного отделения;
• персональный цифровой код для аварийного отключения;
• 2-шаговое отключение защиты;
• поддержка защиты машины при работающем моторе (без ключа);
• встроенная блокировка цепей силового агрегата;
• допускается установка беспроводных цифровых реле;
• режим бесшумной охраны;
• подача сигналов тревоги сиреной и внешней светотехникой.

Преимущества и недостатки

Преимущества комплекса, отмечаемые владельцами:

• низкая стоимость;
• допускается самостоятельный монтаж;
• в комплект включена сирена;
• поддерживается дистанционный пуск мотора.

Картинка с сайта: avto-moto8.com

• низкое качество материалов корпуса коммуникатора;
• отсутствует поддержка со стороны производителя;
• возможность расшифровки команд;
• отмечены сбои при работе, вызванные использованием бракованных комплектующих.

Инструкция по установке

Установка комплекса начинается с монтажа головного блока, который размещается в салоне машины. Рекомендуется установить узел под кожухом панели приборов, корпус крепится к моторному щиту или стальному каркасу при помощи 2 винтов. Производитель рекомендует выбрать точку крепления, расположенную в удалении от воздуховодов, блок крепится штекерами вниз (для снижения риска попадания конденсата).

Сирена выносится в моторный отсек, устройство является влагозащищенным (категория IP65), но для повышения надежности работы рекомендуется наклонить рупор вниз. Дополнительно предусматривается защита от тепла и несанкционированного доступа со стороны днища машины. На лобовое стекло крепится антенный блок и датчик вызова владельца. Кабели выводятся к месту установки головного блока под обшивками боковых стоек.

Картинка с сайта: avto-moto8.com

Сенсор удара, основанный на пьезоэлектрическом эффекте, оснащен поворотными регуляторами чувствительности. Узел крепится в салоне машины на металлическом жестком основании, при размещении узла на пластиковых обшивках возрастает вероятность некорректной работы изделия. Следует предусмотреть доступ к регуляторам, поскольку корректировка параметров потребуется в ходе настройки и дальнейшего применения охранного комплекса.

После выполнения монтажных работ производится соединение блоков жгутами кабелей с параллельным подключением устройств к штатным контроллерам и электрической сети автомобиля. При подсоединении блока центрального замка следует учитывать полярность управляющего сигнала. В соединительных жгутах предусматриваются предохранители, защищающие изделия от короткого замыкания. Методики соединения и номиналы плавких вставок приведены в монтажных схемах (приложены к инструкции по эксплуатации).

Инструкция по эксплуатации

Приложенная к оборудованию инструкция на русском языке содержит рекомендации по управлению:

1. Для включения охраны используется кнопка I, установленная на коммуникаторе. Удержание клавиш I и II позволяет активировать режим охраны без подачи сигналов сиреной.
2. Отключение охраны выполняется коротким воздействием на клавишу I. Водитель может запирать и открывать замки в процессе движения.
3. Для дистанционного запуска силового агрегата требуется произвести 3-секундное нажатие на клавишу II. Для обеспечения пуска мотора на машинах с механической трансмиссией предварительно проводится процедура программирования нейтрального положения селектора. Обязательным условием пуска является установка рукоятки стояночного тормоза в рабочее положение. Пользователь Шерхана настраивает время работы мотора путем программирования центрального блока.
4. Для отпирания крышки багажника используется долговременное нажатие на кнопку III (при задействованном канале).
5. В центре датчика вызова расположен контрольный диод, горящий при активном режиме охраны красным цветом. Для вызова водителя требуется постучать по стеклу, между ударами требуется делать паузу 1,5-2 секунды. Диод меняет цвет на зеленый, на коммуникатор поступает вызов, срабатывает зуммер и отображается пиктограмма на дисплее. Для отключения сигналов вызова требуется коротко нажать на кнопку IV.
6. При срабатывании тревоги на коммуникатор подается сигнал, включается зуммер, на табло отображается зона, зафиксировавшая попытку проникновения в автомобиль.
7. Кратковременное воздействие на клавишу IV позволяет провести опрос системы. Статус комплекса отображается звуковыми сигналами зуммера и сирены, на табло показывается значение температуры в салоне машины. Повторное нажатие на кнопку выводит значение напряжения в бортовой сети транспортного средства.

Как настроить пульт

В руководстве имеется раздел, описывающий настройку коммуникатора. Для активации меню производится воздействие на клавиши II и III, на табло включается текст PRO9 и подается сигнал зуммером. Короткое воздействие на кнопку I включает режим настройки часов. Для изменения значения часов и минут применяются короткие воздействия на клавиши I и II соответственно. Повторное нажатие на II и III записывает значение в памяти.

Находясь в режиме настройки, водитель управляет работой датчика вызова (при помощи кнопки III). Коммуникатор показывает температуру в градусах Цельсия или Фаренгейта. Изменение выполняется комбинацией кнопок I и IV.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ Т.

Руководство по эксплуатации

СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС)

Назначение scher-khan magicar 9

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 9

Система тревожной сигнализации транспортного средства СТСТС
SCHER-KHAN MAGICAR 9 (далее система) соответствует
обязательным требованиям в системе сертификации ГОСТ Р,
предъявляемым к приборам охраны для автомобиля:

ГОСТ Р 41.97-99 (Единообразные предписания, касающиеся официального
утверждения систем тревожной сигнализации транспортных средств
(СТСТС) и механических транспортных средств в отношении их систем
тревожной сигнализации (СТС))

ГОСТ Р 50009-2000 (Совместимость технических средств электромагнитная.
Технические средства охранной сигнализации. Требования и методы
испытаний)

Благодарим за приобретение двусторонней автомобильной охранной
системы SCHER-KHAN MAGICAR 9.

Постоянные исследования и разработки нашей компании воплощают
самые передовые идеи и служат для удовлетворения всех потребностей
пользователей наших систем.

Система SCHER-KHAN MAGICAR 9 является сложным электронным
оснащением автомобиля. От его функционирования и правильной
установки зависит безопасность Вашей жизни, здоровья и дорожной
обстановки, качество работы близкорасположенной радиоэлектронной
аппаратуры и средств связи. Доверяйте установку системы только
специализированным сервисным станциям. В период эксплуатации
периодически проверяйте правильность функционирования системы.

При покупке проверьте правильность заполнения гарантийного талона.
Фирма-производитель и поставщик системы не несут ответственности за
любое игнорирование пунктов руководств по установке и эксплуатации,
а также за ошибки, допущенные при установке.

Если возникли проблемы связанные с функционированием системы,
пожалуйста, незамедлительно обратитесь в сервисный центр для
диагностики или за консультацией.

Производитель оставляет за собой право вносить изменения в конструкцию системы в целях

улучшения потребительских свойств

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 9

Система SCHER-KHAN MAGICAR 9 является автомобильной
сигнализацией с возможностью управления по радиоканалу посредством
брелока-коммуникатора с жидкокристаллическим дисплеем. Система
осуществляет обмен информацией между брелоком-коммуникатором и
процессорным блоком на расстояние до 2 000 м. Система имеет функции
автоматического запуска двигателя. Система предназначена для работы
на автомобилях с напряжением бортовой сети 12 В и предусматривает
возможность подключения к штатной шине данных CAN автомобиля.
Защита процессорного блока, датчика удара, датчика вызова, антенного
блока выполнена по стандарту IP-40 и предусматривает установку в
салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть
установлена в моторном отсеке, вдали от выпускного коллектора и
высоковольтных систем.

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 9 . 3
КОМПЛЕКТ ПОСТАВКИ . 5
Дополнительные компоненты SCHER-KHAN MAGICAR 9. 6
ПЕРЕЧЕНЬ ФУНКЦИЙ . 6
Функции брелока-коммуникатора. 6
Функции процессорного блока . 7
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ . 9
Виды тревожного сигнала. 9
Способы управления . 9
Защита электрических цепей . 9
Сферы защиты . 10
Прочие параметры . 10
Элементы питания . 10
ОПИСАНИЕ БРЕЛОКОВ . 11
Подготовка брелока-коммуникатора к работе . 11
Символы на дисплее брелока-коммуникатора . 11
Соответствие кнопок основного и дополнительного брелоков . 13
Назначение кнопок брелока-коммуникатора . 13
Настройка брелока-коммуникатора. . 15
Включение подсветки дисплея . 17

SK-9 USER.indd 2-3

SK-9 USER.indd 2-3

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ .

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 9

Функция парковочного таймера . 18
Блокировка клавиатуры . 18
Режим энергосбережения «Battery Save Mode» . 18
Управление вторым автомобилем . 19
Индикация уровня сигнала обратной связи . 19
ФУНКЦИОНИРОВАНИЕ СИСТЕМЫ . 20
Постановка на охрану . 20
Постановка на охрану с работающим двигателем. 21
Постановка на охрану в режиме «Pit-Stop» . 23
Автоматическая постановка в режим охраны . 27
SLAVE-режим . 27
Режим тревоги . 28
Режим напоминания . 28
Снятие с охраны . 29
Автоматический возврат в режим охраны . 31
Функция «Свободные руки» . 32
Поиск автомобиля . 34
Открытие багажника . 34
Проверка состояния . 35
Вызов владельца автомобиля. 36
Режим «Паника» или JackStop™ . 37
Отключение сигналов сирены . 39
Режим «Valet» . 40
Включение и выключение датчика удара . 42
Управление центральным замком по включению
и выключению зажигания . 44
Режим «Турбо» . 45
Управление дополнительным каналом 1 . 49
Управление дополнительным каналом 2 . 50
Дистанционный запуск двигателя . 52
Режим резервирования автоматического запуска двигателя . 54
Диагностика причин неудачного автоматического запуска двигателя . 56
Установка таймера для автоматического запуска двигателя . 58
Запуск двигателя по сигналу внешнего устройства . 60
Ограничение числа автоматических запусков. 61

Ограничение числа таймерных запусков по температуре и напряжению
аккумуляторной батареи . 61
Снятие системы с охраны без брелока и применения персонального кода . 61
Снятие системы с охраны без брелока с использованием PIN 1 . 62
Доступ в автомобиль без брелока с использованием PIN 2 . 65
Предупреждение о невыключенных габаритах . 67
Блокировка стартера или зажигания . 67
Предупреждение об открытой двери. 68
Дополнительное освещение при постановке и снятии с охраны . 68
Защита радиоканала от перехвата кода . 68
Регулировка чувствительности датчика удара . 69
Регулировка чувствительности датчика вызова владельца . 69
Программирование тахометрического сигнала . 69
ПРОГРАММИРОВАНИЕ БРЕЛОКОВ . 70
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С ПОМОЩЬЮ БРЕЛОКА . 71
Меню программируемых функций № 1 . 72
Подробное описание программируемых функций меню № 1 . 76
Установка всех программируемых функций меню № 1 на заводские
значения . 87
Меню программируемых функций № 2 . 88
Подробное описание программируемых функций меню № 2 . 91
Установка всех программируемых функций меню № 2 на заводские
значения . 107

При покупке системы убедитесь в комплектности поставки. Указанный
комплект поставки является базовым и может быть дополнен в
соответствии с пожеланием покупателя дополнительными компонентами.

Руководство по эксплуатации . 1
Руководство по установке . 1
Процессорный блок SCHER-KHAN MAGICAR 9. 1
Брелок-коммуникатор . 1
Дополнительный брелок . 1
Датчик удара с кабелем CN 6 . 1

SK-9 USER.indd 4-5

SK-9 USER.indd 4-5

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ .

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 9

Датчик вызова из автомобиля с кабелем CN 7 . 1
Антенный блок . 1
Датчик температуры. 1
Реле блокировки с колодкой . 1
Сирена . 1
Концевой датчик капота/багажника с проводом . 1
6-контактный силовой разъем с кабелем и предохранителем CN 1 . 1
6-контактный силовой разъем с кабелем и предохранителями CN 2 . 1
6-контактный силовой разъем с кабелем и предохранителями CN 3 . 1
11-контактный разъем управления CN 4 . 1
6-проводной кабель подключения антенного блока CN 8 . 1
2-проводной кабель подключения дополнительных каналов CN 9 . 1
4-проводной кабель подключения к шине данных CAN CN 11 . 1
Наклейка датчика вызова . 2
Наклейка под антенный блок . 1
Наклейка на стекло . 2

Дополнительные компоненты SCHER-KHAN MAGICAR 9

Дополнительные компоненты не входят в комплект поставки и
приобретаются отдельно.

• Брелок-коммуникатор SCHER-KHAN MAGICAR 9 (с дисплеем)*
• Брелок SCHER-KHAN MAGICAR 9 (без дисплея)*
• Программатор SCHER-KHAN CM4
• Модуль обхода иммобилайзера SCHER-KHAN BP-2
• Модуль обхода иммобилайзера SCHER-KHAN BP-3

*Процессорный блок может помнить коды только трех брелоков.

• Многофункциональный, 4-х кнопочный брелок-коммуникатор с
жидкокристаллическим дисплеем
• Защита от перехвата кодовых посылок MAGIC CODE™ PRO
• Включение и выключение режима охраны разными кнопками
• Аудиовизуальное подтверждение выполняемых команд
• Вибрационный вызов
• Сверхдальняя связь с процессорным блоком (до 2 000 м)

• Синхронизация показаний всех брелоков, записанных в память
системы
• Индикация уровня сигнала обратной связи
• Возможность управления вторым автомобилем
• Автоматическая подсветка дисплея
• Индикация разряда батареи брелока
• Индикация температуры в салоне автомобиля
• Индикация напряжения аккумуляторной батареи автомобиля
• Индикация напряжения батареи брелока
• Режим энергосбережения «Battery Save Mode»
• Индикация текущего времени
• Функция будильника
• Функция парковочного таймера
• Индикация времени работы двигателя в автоматическом режиме
• Программирование времени автоматического запуска двигателя
(с точностью до минуты)
• Звуковой и визуальный режим напоминания о получении
тревожного

• Блокировка клавиатуры брелока
• Оперативное, с брелока, программирование всех функций системы
• Экономичное питание (один элемент ААА)

Функции процессорного блока

• Возможность подключения к шине CAN автомобиля для чтения
и передачи данных
• Возможность работы в режиме «Slave» (управление штатным брелоком
автомобиля) при подключении к шине данных CAN
• Автоматический запуск двигателя автомобилей с автоматической
или ручной коробкой передач
• Работа системы запуска, как с бензиновыми, так и с дизельными
двигателями
• Запуск двигателя по команде с брелока
• Автоматический запуск двигателя каждые 2, 4 или 8 часов
• Автоматический запуск двигателя в заранее заданное
время каждые 24 часа
• Автоматический запуск двигателя по температуре, напряжению
бортовой сети или команде внешнего устройства
• Отслеживание запуска двигателя по сигналам генератора, тахометра
или напряжению бортовой сети

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ Т.

Руководство по эксплуатации

СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС)

Назначение scher-khan magicar 9

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 9

Система тревожной сигнализации транспортного средства СТСТС
SCHER-KHAN MAGICAR 9 (далее система) соответствует
обязательным требованиям в системе сертификации ГОСТ Р,
предъявляемым к приборам охраны для автомобиля:

ГОСТ Р 41.97-99 (Единообразные предписания, касающиеся официального
утверждения систем тревожной сигнализации транспортных средств
(СТСТС) и механических транспортных средств в отношении их систем
тревожной сигнализации (СТС))

ГОСТ Р 50009-2000 (Совместимость технических средств электромагнитная.
Технические средства охранной сигнализации. Требования и методы
испытаний)

Благодарим за приобретение двусторонней автомобильной охранной
системы SCHER-KHAN MAGICAR 9.

Постоянные исследования и разработки нашей компании воплощают
самые передовые идеи и служат для удовлетворения всех потребностей
пользователей наших систем.

Система SCHER-KHAN MAGICAR 9 является сложным электронным
оснащением автомобиля. От его функционирования и правильной
установки зависит безопасность Вашей жизни, здоровья и дорожной
обстановки, качество работы близкорасположенной радиоэлектронной
аппаратуры и средств связи. Доверяйте установку системы только
специализированным сервисным станциям. В период эксплуатации
периодически проверяйте правильность функционирования системы.

При покупке проверьте правильность заполнения гарантийного талона.
Фирма-производитель и поставщик системы не несут ответственности за
любое игнорирование пунктов руководств по установке и эксплуатации,
а также за ошибки, допущенные при установке.

Если возникли проблемы связанные с функционированием системы,
пожалуйста, незамедлительно обратитесь в сервисный центр для
диагностики или за консультацией.

Производитель оставляет за собой право вносить изменения в конструкцию системы в целях

улучшения потребительских свойств

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 9

Система SCHER-KHAN MAGICAR 9 является автомобильной
сигнализацией с возможностью управления по радиоканалу посредством
брелока-коммуникатора с жидкокристаллическим дисплеем. Система
осуществляет обмен информацией между брелоком-коммуникатором и
процессорным блоком на расстояние до 2 000 м. Система имеет функции
автоматического запуска двигателя. Система предназначена для работы
на автомобилях с напряжением бортовой сети 12 В и предусматривает
возможность подключения к штатной шине данных CAN автомобиля.
Защита процессорного блока, датчика удара, датчика вызова, антенного
блока выполнена по стандарту IP-40 и предусматривает установку в
салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть
установлена в моторном отсеке, вдали от выпускного коллектора и
высоковольтных систем.

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 9 . 3
КОМПЛЕКТ ПОСТАВКИ . 5
Дополнительные компоненты SCHER-KHAN MAGICAR 9. 6
ПЕРЕЧЕНЬ ФУНКЦИЙ . 6
Функции брелока-коммуникатора. 6
Функции процессорного блока . 7
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ . 9
Виды тревожного сигнала. 9
Способы управления . 9
Защита электрических цепей . 9
Сферы защиты . 10
Прочие параметры . 10
Элементы питания . 10
ОПИСАНИЕ БРЕЛОКОВ . 11
Подготовка брелока-коммуникатора к работе . 11
Символы на дисплее брелока-коммуникатора . 11
Соответствие кнопок основного и дополнительного брелоков . 13
Назначение кнопок брелока-коммуникатора . 13
Настройка брелока-коммуникатора. . 15
Включение подсветки дисплея . 17

SK-9 USER.indd 2-3

SK-9 USER.indd 2-3

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ .

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 9

Функция парковочного таймера . 18
Блокировка клавиатуры . 18
Режим энергосбережения «Battery Save Mode» . 18
Управление вторым автомобилем . 19
Индикация уровня сигнала обратной связи . 19
ФУНКЦИОНИРОВАНИЕ СИСТЕМЫ . 20
Постановка на охрану . 20
Постановка на охрану с работающим двигателем. 21
Постановка на охрану в режиме «Pit-Stop» . 23
Автоматическая постановка в режим охраны . 27
SLAVE-режим . 27
Режим тревоги . 28
Режим напоминания . 28
Снятие с охраны . 29
Автоматический возврат в режим охраны . 31
Функция «Свободные руки» . 32
Поиск автомобиля . 34
Открытие багажника . 34
Проверка состояния . 35
Вызов владельца автомобиля. 36
Режим «Паника» или JackStop™ . 37
Отключение сигналов сирены . 39
Режим «Valet» . 40
Включение и выключение датчика удара . 42
Управление центральным замком по включению
и выключению зажигания . 44
Режим «Турбо» . 45
Управление дополнительным каналом 1 . 49
Управление дополнительным каналом 2 . 50
Дистанционный запуск двигателя . 52
Режим резервирования автоматического запуска двигателя . 54
Диагностика причин неудачного автоматического запуска двигателя . 56
Установка таймера для автоматического запуска двигателя . 58
Запуск двигателя по сигналу внешнего устройства . 60
Ограничение числа автоматических запусков. 61

Ограничение числа таймерных запусков по температуре и напряжению
аккумуляторной батареи . 61
Снятие системы с охраны без брелока и применения персонального кода . 61
Снятие системы с охраны без брелока с использованием PIN 1 . 62
Доступ в автомобиль без брелока с использованием PIN 2 . 65
Предупреждение о невыключенных габаритах . 67
Блокировка стартера или зажигания . 67
Предупреждение об открытой двери. 68
Дополнительное освещение при постановке и снятии с охраны . 68
Защита радиоканала от перехвата кода . 68
Регулировка чувствительности датчика удара . 69
Регулировка чувствительности датчика вызова владельца . 69
Программирование тахометрического сигнала . 69
ПРОГРАММИРОВАНИЕ БРЕЛОКОВ . 70
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С ПОМОЩЬЮ БРЕЛОКА . 71
Меню программируемых функций № 1 . 72
Подробное описание программируемых функций меню № 1 . 76
Установка всех программируемых функций меню № 1 на заводские
значения . 87
Меню программируемых функций № 2 . 88
Подробное описание программируемых функций меню № 2 . 91
Установка всех программируемых функций меню № 2 на заводские
значения . 107

При покупке системы убедитесь в комплектности поставки. Указанный
комплект поставки является базовым и может быть дополнен в
соответствии с пожеланием покупателя дополнительными компонентами.

Руководство по эксплуатации . 1
Руководство по установке . 1
Процессорный блок SCHER-KHAN MAGICAR 9. 1
Брелок-коммуникатор . 1
Дополнительный брелок . 1
Датчик удара с кабелем CN 6 . 1

SK-9 USER.indd 4-5

SK-9 USER.indd 4-5

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ .

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 9

Датчик вызова из автомобиля с кабелем CN 7 . 1
Антенный блок . 1
Датчик температуры. 1
Реле блокировки с колодкой . 1
Сирена . 1
Концевой датчик капота/багажника с проводом . 1
6-контактный силовой разъем с кабелем и предохранителем CN 1 . 1
6-контактный силовой разъем с кабелем и предохранителями CN 2 . 1
6-контактный силовой разъем с кабелем и предохранителями CN 3 . 1
11-контактный разъем управления CN 4 . 1
6-проводной кабель подключения антенного блока CN 8 . 1
2-проводной кабель подключения дополнительных каналов CN 9 . 1
4-проводной кабель подключения к шине данных CAN CN 11 . 1
Наклейка датчика вызова . 2
Наклейка под антенный блок . 1
Наклейка на стекло . 2

Дополнительные компоненты SCHER-KHAN MAGICAR 9

Дополнительные компоненты не входят в комплект поставки и
приобретаются отдельно.

• Брелок-коммуникатор SCHER-KHAN MAGICAR 9 (с дисплеем)*
• Брелок SCHER-KHAN MAGICAR 9 (без дисплея)*
• Программатор SCHER-KHAN CM4
• Модуль обхода иммобилайзера SCHER-KHAN BP-2
• Модуль обхода иммобилайзера SCHER-KHAN BP-3

*Процессорный блок может помнить коды только трех брелоков.

• Многофункциональный, 4-х кнопочный брелок-коммуникатор с
жидкокристаллическим дисплеем
• Защита от перехвата кодовых посылок MAGIC CODE™ PRO
• Включение и выключение режима охраны разными кнопками
• Аудиовизуальное подтверждение выполняемых команд
• Вибрационный вызов
• Сверхдальняя связь с процессорным блоком (до 2 000 м)

• Синхронизация показаний всех брелоков, записанных в память
системы
• Индикация уровня сигнала обратной связи
• Возможность управления вторым автомобилем
• Автоматическая подсветка дисплея
• Индикация разряда батареи брелока
• Индикация температуры в салоне автомобиля
• Индикация напряжения аккумуляторной батареи автомобиля
• Индикация напряжения батареи брелока
• Режим энергосбережения «Battery Save Mode»
• Индикация текущего времени
• Функция будильника
• Функция парковочного таймера
• Индикация времени работы двигателя в автоматическом режиме
• Программирование времени автоматического запуска двигателя
(с точностью до минуты)
• Звуковой и визуальный режим напоминания о получении
тревожного

• Блокировка клавиатуры брелока
• Оперативное, с брелока, программирование всех функций системы
• Экономичное питание (один элемент ААА)

Функции процессорного блока

• Возможность подключения к шине CAN автомобиля для чтения
и передачи данных
• Возможность работы в режиме «Slave» (управление штатным брелоком
автомобиля) при подключении к шине данных CAN
• Автоматический запуск двигателя автомобилей с автоматической
или ручной коробкой передач
• Работа системы запуска, как с бензиновыми, так и с дизельными
двигателями
• Запуск двигателя по команде с брелока
• Автоматический запуск двигателя каждые 2, 4 или 8 часов
• Автоматический запуск двигателя в заранее заданное
время каждые 24 часа
• Автоматический запуск двигателя по температуре, напряжению
бортовой сети или команде внешнего устройства
• Отслеживание запуска двигателя по сигналам генератора, тахометра
или напряжению бортовой сети

Система тревожной сигнализации транспортного средства (СТСТС)

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Система тревожной сигнализации транспортного средства (СТСТС) (далее система) соответствует обязательным требованиям в системе сертификации ГОСТ Р, предъявляемых к приборам охраны для автомобиля:

Благодарим за приобретение двусторонней автомобильной охранной системы SCHER-KHAN MAGICAR A. Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и служат для удовлетворения всех потребностей пользователей наших систем. Система SCHER-KHAN MAGICAR A является сложным электронным оснащением автомобиля. От его функционирования и правильной установки зависят безопасность Вашей жизни и обстановки на дорогах, качество работы близко расположенной радиоэлектронной аппаратуры и средств связи. Доверяйте установку системы только специализированным сервисным станциям. В период эксплуатации периодически проверяйте правильность функционирования системы.

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR A

SCHER-KHAN MAGICAR A является автомобильной сигнализацией с возможностью управления по радиоканалу посредством брелока-коммуникатора с жидкокристаллическим дисплеем. Система осуществляет обмен информацией между брелоком-коммуникатором и процессорным блоком на расстояние до 800 м. В SCHER-KHAN MAGICAR A предусмотрена функция автоматического запуска двигателя по командам: брелока, внешнего устройства, внутреннего таймера с учётом или без учёта температуры в салоне автомобиля и (или) напряжения аккумулятора. Автосигнализация предназначена для работы на бензиновых или дизельных автомобилях с системой впрыска топлива и напряжением бортовой сети 12В, с механической или автоматической трансмиссией. Защита процессорного блока, датчика удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает установку в салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть установлена в моторном отсеке, вдали от выпускного коллектора и высоковольтных систем.

СПИСОК ФУНКЦИЙ

Функции брелока-коммуникатора

• Многофункциональный, 4-кнопочный брелок-коммуникатор с жидкокристаллическим дисплеем
• Защита от перехвата кодовых посылок MAGIC CODE
• Включение и выключение режима охраны разными кнопками
• Аудиовизуальное подтверждение выполняемых команд
• Вибрационный звонок
• Громкие звуковые сигналы
• Дальняя связь (до 800 м) с процессорным блоком
• Автоматическая подсветка дисплея
• Индикация разряда батареи
• Индикация напряжения аккумуляторной батареи автомобиля
• Индикация температуры в салоне автомобиля
• Индикация текущего времени
• Индикация времени работы двигателя в автоматическом режиме
• Дистанционный запуск двигателя
• Программирование времени запуска двигателя
• Звуковой и визуальный режимы напоминания о получении тревожного сообщения
• Программирование всех функций системы с брелока
• Экономичное питание (один элемент ААА)

Функции процессорного блока

• Автоматический запуск двигателя автомобилей с автоматической или ручной коробкой передач
• Работа системы запуска как с бензиновыми, так и с дизельными двигателями
• Работа системы запуска с двигателями, имеющими турбину
• Запуск двигателя по команде с брелока
• Автоматический запуск двигателя каждые 2, 4 или 8 часов
• Автоматический запуск двигателя в заранее заданное время каждые 24 часа
• Автоматический запуск двигателя по температуре, напряжению бортовой сети или команде внешнего устройства
• Возможность ограничения числа автоматических запусков
• Отслеживание запуска двигателя по сигналам от генератора или по шумам в бортовой сети
• Выбор минимального, максимального времени вращения стартера и возможность его прогрессивного приращения с ростом числа попыток запуска (программируемая функция)
• Возможность учёта работы свечей накаливания для дизельных двигателей
• Программирование времени задержки включения аксессуаров при автоматическом запуске двигателя
• Выбор времени работы в режиме ТУРБО (программируемая функция)
• Персональный код для снятия системы с охраны при утере брелока (PIN 1)
• Персональный код для доступа в салон автомобиля при утере ключа (PIN 2)
• Двухшаговое отключение охраны (возможно с применением персонального кода)
• Силовой выход управления центральным замком
• Приоритетное отпирание двери водителя (программируемая функция)
• Силовой выход отпирания замка багажника
• Силовой выход управления аварийной сигнализацией (две цепи)
• Программирование типа реле блокировки
• Режим охраны автомобиля с работающим двигателем
• Автоматическая постановка на охрану
• Учет задержки выключения салонного света

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Виды тревожного сигнала:

Способы управления

• Дистанционно радиочастотным передатчиком (брелоком) на частоте 433.92 Мгц ± 0.2% при мощности не более 10 мВт
• От ключа зажигания
• При помощи датчика вызова водителя
• Автоматически по сигналам от датчиков

Защита электрических цепей

• Предохранителями (автомобильные предохранители замедленного действия в соответствии со схемой подключения)
• Внутренними токоограничительными сгораемыми резисторами
• Транзисторными внутренними защитами
• Варисторами от превышений напряжений и импульсных помех
• Диодами от смены полярности источников питания

Сферы защиты

Прочие параметры

Элементы питания

* В таблице приведено среднее значение. Срок службы элемента питания брелока зависит от интенсивности пользования брелоком и качества элемента питания, режимов работы.

ВНИМАНИЕ!

Применяйте только качественные элементы питания. Применение элемента питания низкого качества может привести не только к сокращению срока службы брелока, но и к его повреждению.

БРЕЛОК-КОММУНИКАТОР

ПОДГОТОВКА БРЕЛОКА К РАБОТЕ

Перед использованием брелока необходимо привести его в рабочее состояние, т.к. при транспортировке и хранении между контактом батареи питания и контактной пластиной брелока устанавливается изоляционная прокладка, исключающая разряд батареи до начала эксплуатации. Перед началом эксплуатации брелока удалите ее. Для этого отведите фиксатор крышки батарейного отсека, нажмите на крышку и выдвиньте ее в сторону противоположную антенне. Выньте батарейку. Удалите изоляционную прокладку между батарейкой и токосъемной пластиной. Установите батарейку обратно, соблюдая полярность, указанную на дне батарейного отсека, если нет указания на полярность батареи, то она устанавливается отрицательным выводом в сторону антенны. Закройте крышку батарейного отсека. Брелок готов к работе.

Символы на дисплее брелока-коммуникатора

Индикатор запирания замков и отпирания замков.

Индикатор состояния режима охраны

НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА КОММУНИКАТОРА

• Включить режим охраны
• Прекратить режим тревоги
• Включить блокировку стартера/зажигания
• Закрыть замки

• Выключить режим охраны
• Прекратить режим тревоги
• Выключить блокировку стартера/зажигания
• Открыть замки

СООТВЕТСТВИЕ КНОПОК ОСНОВНОГО И ДОПОЛНИТЕЛЬНОГО БРЕЛОКОВ

УСТАНОВКА ВРЕМЕНИ НА ДИСПЛЕЕ БРЕЛОКА-КОММУНИКАТОРА

Установка текущего времени требуется перед началом эксплуатации системы или при смене батареи питания брелока. Выполните шаги в соответствии с приведённой таблицей.

<><><>ШАГ 4 (II+III)-

ВНИМАНИЕ!

Установка точного времени является необходимым условием для правильной работы автоматического запуска двигателя по таймеру.

УСТАНОВКА РЕЖИМОВ БРЕЛОКА-КОММУНИКАТОРА

Для установки требуемого режима работы брелока выполните шаги в соответствии с приведённой таблицей.

Примечание:

ШАГ 2 должен быть выполнен не позднее 15 сек. после ШАГА 1. Если пройдёт более 15 секунд, то брелок-коммуникатор выйдет из режима программирования.

ВКЛЮЧЕНИЕ ПОДСВЕТКИ ДИСПЛЕЯ [КНОПКА (III)]

Короткое нажатие кнопки III брелока вызовет включение подсветки дисплея брелока на 10 сек. Повторное короткое нажатие кнопки III выключит подсветку дисплея незамедлительно.

ФУНКЦИОНИРОВАНИЕ

ПОСТАНОВКА НА ОХРАНУ [КНОПКА (I)]

Закройте двери, капот, багажник. Кратковременно нажмите кнопку I брелока. Система перейдет в режим охраны, замки дверей запрутся, блокировка стартера (зажигания) включится до тех пор, пока система не будет снята с режима охраны.

При постановке на охрану:

ПОСТАНОВКА НА ОХРАНУ С РАБОТАЮЩИМ ДВИГАТЕЛЕМ [КНОПКА (I)]

При постановке на охрану:

Вспыхнет один раз

После постановки на охрану начнет мигать с частотой 1 раз в сек.

Фары автомобиля мигнут пять раз, изображение закрытого замка мигнет пять раз, далее изображение закрытого замка будет гореть постоянно

Один короткий сигнал

АВТОМАТИЧЕСКАЯ ПОСТАНОВКА В РЕЖИМ ОХРАНЫ

Индикацией включения функции служит наличие символа PASSIVE на дисплее брелока.

Автомобильная сигнализация Шерхан от компании МЕГА-Ф очень популярна среди автовладельцев. Инструкции по эксплуатации и настройке каждой модели Sherhan будут представлены ниже.

Картинка с сайта: avto-moto8.com

Модели автосигнализации Шерхан

Автовладельцы особенно отмечают надежность и помехоустойчивость сигнализаций данного бренда. При разработке устройств использовались собственные программные и технические наработки. Совместить соответствие высоким стандартам качества с низкой ценой удалось благодаря сотрудничеству с южнокорейскими производителями.

Схемы и конструкции данной автосигнализации разрабатываются в России, а комплектующие изготавливаются на заводах Южной Кореи.

Функцию автозапуска двигателя имеют такие модели как Magicar 7S, Magicar 7H, Logicar 3i, Logicar 4i, Logicar 5i, Mobicar 11, Mobicar A v. 1.0 и Mobicar A v. 2.0.

Список инструкций к Шерхан (Scher-Khan)

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция для Scher-Khan Logicar

Инструкция для Scher-Khan Mobicar

Инструкция для Scher-Khan Universe

Инструкция для Scher-Khan Canyon

Инструкция для Scher-Khan Media One

Инструкция для Scher-Khan Taiga

Инструкция для Scher-Khan Vegas

Инструкция для Scher-Khan Jungle

Более подробную информацию в деталях, читайте на официальном сайте Шархан.

Обзор системы по модельному ряду

Серия Scher-Khan Magicar (Маджикар)

Линейка сигнализации Шерхан Магикар представлена несколькими моделями.

Scher Khan 7 Magicar — надежная практичная сигнализация, оснащенная двусторонней связью и функцией автозапуска мотора. Брелок, радиус действия которого составляет 2 километра, совмещает функции управления и информирования о непредвиденных ситуациях. Обилие вспомогательных функций, многоуровневая защита, продуманная эргономика и красивый дизайн позволяют называть ее настоящим прорывом в индустрии. Потоково-блочные шифры, которыми кодируются ключи доступа, не позволяют злоумышленникам расшифровать перехваченные сигналы. Дополнительную защиту от подмены кодов обеспечивает функция сигнализации времени на секундомере ЭБУ и управляющего брелока.

Сигнализация Шерхан 10 Магикар получила обновленную систему шифрования. Криптостойким алгоритмом кодируется вся информация, отправляемая брелоком в эфир. Поэтому взломать сигнализацию, перехватив управляющий сигнал, не получится. Сигнализация имеет дополнительную защитную функцию. При ее включении защита снимается лишь при точном соответствии времени на секундомере основного блока и брелоке. Устройство имеет возможность подключения к CAN-шинам, что позволяет применять его на современных авто без вмешательства в «родную» проводку.

Сигнализация Scher-Khan Magicar 11 имеет продвинутую программную и аппаратную защиту, способную противостоять высокотехнологичному оборудованию, стоящему на службе злоумышленников.

Автозапуск по таймеру и контроль температуры позволяют комфортно пользоваться машиной в самые сильные заморозки.

Картинка с сайта: avto-moto8.com

Серия Scher-Khan Logicar

Выпускаются несколько моделей Шерхан Логикар. Управляющий сигнал на них кодируется по уникальному алгоритму Magic Code Pro 3. Это позволяет системе противостоять распространенному методу взлома путем перехвата команд.

Брелоки сигнализаций имеют контрастный дисплей, которым удобно пользоваться при ярком солнечном свете и в ночное время. Двусторонний канал связи позволяет получать информацию о статусе охранных функций, температуре мотора, заряде АКБ, состоянии таймера запуска двигателя.

Модуль согласования блока управления с шинами K-Line и CAN обеспечивает совместимость автосигнализации с бортовой электроникой современных машин.

Модели Шерхан Логикар имеют заводской код аварийного снятия с охраны. Функция JackStop, которой оснащены топовые модели, способна противостоять злоумышленникам даже при силовом захвате автомобиля. Пошаговая блокировка зажигания срабатывает как только автомобиль удаляется от хозяина.

Разработчики позаботились о владельцах машин с турбированным ДВС — в сигнализации предусмотрена функция «Турботаймер».

Сигнализации этой серии имеют низкое энергопотребление, позволяющее использовать одну батарею ААА на протяжении 4 месяцев.

Серия Scher-Khan Mobicar

Сигнализация воплощает все актуальные достижения отрасли, обеспечивающие охрану машины и затрудняющие взлом:

• компактный блок управления;
• множество зон контроля;
• встроенные датчики удара, перемещения и наклона;
• шифрование сигнала.

Радиообмен между ЭБУ и брелоком сигнализации ведется на частоте 868 МГц, Это обеспечивает помехоустойчивость канала при большой дальности связи.

Производители оснастили Mobicar функцией для предотвращения аварий. Если акселерометр блока управления фиксирует резкое замедление машины (более, чем на 20 км/час за секунду), он включает аварийную сигнализацию автомобиля. Это позволяет другим участникам движения среагировать на ситуацию и принять меры для предупреждения ДТП.

Система автозапуска адаптирована для двигателей любого типа и монтируется на авто с ключами зажигания и кнопкой «старт-стоп». Блок управления оснащен адаптером подключения к K-Line и CAN-шинам современных машин. Автозапуск двигателя срабатывает по таймеру или при охлаждении мотора до заданной температуры. При этом учитывается напряжение бортовой сети.

Серия Scher-Khan Universe

Сигнализации «Sherhan» Universe 1, 2 и 3 способны защитить авто от злоумышленников независимо от расстояния до владельца. Они оснащены GPS-модулем, который передает местонахождение авто и регистрирует передвижения машины с сохранением лога на удаленном сервере.

Дополнительный уровень защиты в виде иммобилайзера на Scher-Khan Universe 2 способен предотвратить угон машины даже при завладении ключами. При отсутствии сигнала брелока-метки двигатель глохнет спустя 20 секунд после запуска. Это не даст злоумышленникам скрыться, но позволит им отъехать на расстояние, безопасное для владельца.

Сигнализации Universe имеют шесть способов управления: брелок сигнализации, мобильное приложение, личный кабинет на сайте, звонок на сервисный номер и салонный модуль «Коммандер».

Серия Scher-Khan Canyon

Не потерявшая актуальности сигнализация, которая появилась на рынке в 2009 году. Двусторонняя связь с брелоком-коммуникатором, шифрование радиосигнала и аудиовизуальное подтверждение команд применяется и на всех современных моделях.

Серия Scher-Khan Media One

Сигнализация 2010 года, в которой был впервые среди отечественных систем был установлен радиомодуль, работающий на частоте 868 МГц. Цветной OLED-дисплей, установленный в брелоке, позволил наглядно демонстрировать выполнение команд и состояние режима охраны с помощью анимированных изображений. Брелок сигнализации оснащен литиевым аккумулятором, который можно заряжать от электросети или бортовой сети авто, используя адаптеры.

Серия Scher-Khan Taiga

Двусторонняя сигнализация, предназначенная для коммерческого транспорта. Она может устанавливаться на автобусы, грузовики и другую технику с бортовым напряжением 24 вольта. «Шерхан Тайга» вышла на рынок в 2010 году. Она имеет все актуальные на тот момент охранные функции: защиту от разбойного нападения с имитацией неисправности двигателя, акселерометр, кодирование сигнала, автоматическое управление замками транспортного средства.

Возможности охранной системы

Автосигнализации «Шерхан» управляются по защищенному радиоканалу 868 МГц, что обеспечивает связь главного модуля с брелоками на расстоянии до 2 километров. Управление моделями с GSM модулями осуществляется через радиоканал и интернет. В последнем случае удаленность автомобиля от владельца не имеет значения.

Сигнализации совместимы с современными шинами K-Line и CAN, что позволяет устанавливать их на самые последние модели автомобилей. Управляющий модуль, размещенный в салоне, контролирует дверные замки, систему зажигания и подачи топлива.

Второй уровень защиты обеспечивается за счет сирены, которая размещается в подкапотном пространстве. Она способна отпугнуть злоумышленников, привлекая внимания прохожих к попытке проникновения в салон.

Брелок сигнализации представляет собой многофункциональный блок с 4 кнопками и дисплеем. Независимо от модели устройства, брелоки имеют следующие базовые функции:

• защита от перехвата радиокодов;
• синхронизация показаний между устройствами;
• двухканальное управление;
• индикатор уровня заряда батареи;
• пиктограмма заряда АКБ;
• индикатор мощности сигнала двусторонней связи;
• программирование функций сигнализации путем нажатия кнопок.

Сигнализация Шерхан принцип работы

Функционально сигнализация разделена на охранный и управляющий блоки. Блок охраны монтируется в салоне автомобиля и реагирует на попытки несанкционированного проникновения в салон и запуска двигателя. Для этого он оснащен датчиками удара, перемещения и каналом для получения данных с ЭБУ и датчиков открытия дверей.

К бортовому компьютеру, блоку управления двигателем и центральному замку модуль сигнализации подключается проводами или через шины CAN и K-LINE (при наличии таковых).

Управляющий блок представлен в виде брелока и в некоторых моделях «Шерхан» может дублироваться салонным модулем управления. Брелок сигнализации осуществляет радиообмен с блоком управления. Команды отправляются в зашифрованном виде, что исключает возможность их подмены и перехвата.

Инструкция по использованию

В инструкциях, поставляемых в комплекте с автосигнализациями «Шерхан», подробно описана процедура монтажа и настройки управляющего модуля.

Подключение сигнализации Шерхан своими руками

Перед подключением автосигнализации необходимо определиться с местом размещения основных деталей комплекта.

• Процессор размещается в скрытом месте салона и крепится пластиковыми хомутами или саморезами. Его нельзя устанавливать под капотом, где он будет подвержен влиянию высокой температуры и внешней среды.
• Антенну нужно крепить вверху лобового стекла на расстоянии не менее 5 сантиметров от металлических деталей кузова. Провод от нее можно спрятать под обшивкой стойки.
• Сирену нужно ставить под капотом так, чтобы в ее раструб не попадала грязь и вода. Место ее установки должно быть таким, чтобы ее невозможно было достать, не открывая капот.
• Концевики на капоте и багажнике нужно защитить от воды и расположить так, чтобы в закрытом положении у них оставалось 5 мм свободного хода.
• Датчик удара жестко крепится к кузову в салоне. Его следует монтировать так, чтобы оставить возможность доступа для регулировки чувствительности.

Провода прокладываются в местах прохождения штатной проводки. Особое внимание следует обратить надежности электропитания.

От качества контактов и целостности проводов зависит работоспособность автосигнализации и сохранность автомобиля.

Поэтапный процесс монтажа

Пример установки Scher-Khan на автомобиль приведен в
видеоролике.

Узнать как отключить сигнализацию и скачать инструкции по установке и настройке «Шерхан» можно по следующим ссылкам:

Настройка сигнализации Шерхан

После подключения «Шерхан» владелец может подстроить ее режимы в соответствии с собственными предпочтениями. Настройка чувствительности датчика удара осуществляется ручкой регулятора. Поворот по часовой стрелке увеличивает чувствительность, против часовой — уменьшает.

На автомобиле с МКПП нужно обязательно включить режим «резервирования», предотвращающий автозапуск двигателя при включенной скорости.

Привязка брелока

Для записи кода брелока необходимо снять режим охраны и открыть дверь салона. Заводские настройки «Шерхан» не предполагают запроса пин-кода для привязки брелока. При желании можно улучшить защиту, включив запрос четырех- или двухзначного кода.

Настройка брелока курсорным способом

Для привязки устройства необходимо выполнить такие действия:

• трижды включить/выключить зажигание в течение 4 секунд (об успехе сигнализирует одиночная вспышка световых внешних приборов);
• в течение 4 секунд нажать кнопку I на брелке;
• последовательно прописать второй и третий брелки, не превышая четырехсекундный интервал.

Инструкция по включению таймера

Таймер запуска мотора включается коротким нажатием кнопок 1+4. При этом на дисплее появляется метка Timer. Время запуска устанавливается нажатием кнопок в соответствии с инструкцией к «Шерхан». Если не задавать конкретного времени запуска, мотор будет запускаться с интервалом 2 часа.

Режимы сигнализации

Автосигнализация «Шерхан» предусматривает несколько режимов работы:

• Автоматическая и ручная постановка на охрану с запросом персонального кода для отключения и без него.
• Охрана с заведенным двигателем (зимний режим с прогревом мотора).
• Режим автозапуска с автоматической заводкой двигателя через определенный интервал или заданное время.
• Защита от ограбления с имитацией неполадок двигателя.

Значение клавиш брелока и пиктограмм

Картинка с сайта: avto-moto8.com

Кнопка 1

Включение охраны, поиск авто, блокировка запуска двигателя и отключение режима тревоги.

Кнопка 2

Отключение режима охраны, открытие дверных замков, дублирование команд первой кнопки. Если не знаете как отключить сигнализацию — нажмите вторую кнопку.

Кнопка 3

Кнопка, отвечающая за активацию дисплея брелока.

Кнопка 4

Нажатие на эту кнопку запускает диагностику состояния системы охраны.

Инструкция по настройке автозапуска

Для автозапуска двигателя необходимо не менее 2 секунд удерживать кнопку 2 на пульте управления. С помощью кнопок на пульте управления выполняется настройка периодичности запуска мотора. Автоповтор пуска возможен через 2, 4 или 8 часов.

Также возможен запуск двигателя с привязкой к температуре в салоне. Если зимой температура опустится ниже -15 или -25 градусов, а летом — поднимется до +60, модуль сигнализации «Шерхан» автоматически запустит мотор.

Порядок и количество нажатий кнопок для разных моделей сигнализаций отличается.

Видео по настройке сигнализации

С подробностями настройки автосигнализации «Шерхан» для чайников можно ознакомиться в
видеоролике.

Корректировка чувствительности

Отрегулировать чувствительность датчика можно с помощью установленных на нем регуляторов. Первый отвечает за настройку зоны предупреждения, второй — тревожной зоны.

Как уменьшить уровень чувствительности

Для снижения чувствительности датчика вращать ручки регулировки против часовой стрелки. Определить результат можно, слегка ударив по стойке кузова. При необходимости можно повернуть регулятор еще на один оборот. После завершения регулировки обязательно проверьте работу обеих зон контроля.

Неисправности автосигнализации Шерхан

• Отказ датчиков, возникающий по причине повреждения проводов.
• Невозможность управления с брелка из-за разряда батарейки или сброса настроек.
• Отключение сигнализации из-за обрыва цепи питания.
• Непрерывное включение сирены по причине обрыва проводов питания блока.

Если не реагирует брелок

Когда сигнализация не реагирует на нажатия клавиш брелока, необходимо выполнить следующие действия:

• проверить заряд элемента питания;
• проверить работу сигнализации от запасного брелока.

Если батарейка в порядке и блок управления реагирует на второй брелок сигнализации, необходимо обратиться в сервис для ремонта или перепрошивки неисправного брелка.

Достоинства и недостатки автосигнализации Шерхан

Преимущества сигнализаций «Шерхан» состоят в высокой надежности и большом наборе функций при доступной цене. Дополнительные каналы в блоке управления позволяют реализовать дистанционное управление подогревом кресел и запуском двигателя. Недостаток автосигнализаций «Шерхан» без иммобилайзера в том, что они не могут блокировать двигатель при взломе капота. Поэтому при установке таких устройств необходимо ставить отдельный блок иммобилайзера.

15 лет я ремонтирую разного рода автомобилей, включая такие марки как Ваз, Уаз, Chevrolet, Mazda, Kia и многие другие. Все что связано с коробкой, двигателем или ходовой. Вы можете написать мне свой вопрос ниже в комментариях и я постараюсь развернуто на него ответить.

Читайте также:



• Центральный замок и сигнализация это одно и тоже или нет



• Установка сигнализации на приору с кан шиной



• Как обновить сигнализацию старлайн через смс



• Как сделать брелок с номером машины



• Срабатывает сигнализация сама по себе томагавк открытый капот

Китайский охранный комплекс Magicar 905 ограниченно распространен в ряде стран СНГ. В основе устройства оборудования лежат компоненты, применявшиеся в сигнализациях бренда Шерхан. Изделия комплектуются пультом с 2-сторонним каналом связи, для шифрования используется упрощенный алгоритм, подверженный перехвату и декодированию сканерами.

Технические характеристики

Технические параметры оборудования Magicar M905F:

• напряжение питания — до 15 В;
• дальность передачи команд — до 100 м;
• расстояние приема сигналов обратной связи — до 1000 м;
• максимальная громкость сирены — до 120 дБ;
• число программируемых функций — 14.

Комплектация

В комплект автосигнализации входят компоненты:

• головной блок;
• антенный модуль;
• кнопка вызова владельца к автомобилю;
• 6-тональная сирена;
• коммуникатор с 2-сторонней связью и экраном;
• регулируемый датчик удара с индивидуальным жгутом;
• элемент питания для основного пульта;
• запасной брелок;
• соединительные жгуты;
• инструкция по эксплуатации и наклейки.

Картинка с сайта: instruktiruet.ru

Функции

Основные функции, поддерживаемые сигнализацией Магикар М905Ф:

• дистанционный пуск и остановка двигателя;
• поддержка работы моторов с турбиной;
• в коммуникаторе предусмотрен звуковой и вибрационный способ оповещения;
• дополнительный выход для управления замком багажного отделения;
• персональный цифровой код для аварийного отключения;
• 2-шаговое отключение защиты;
• поддержка защиты машины при работающем моторе (без ключа);
• встроенная блокировка цепей силового агрегата;
• допускается установка беспроводных цифровых реле;
• режим бесшумной охраны;
• подача сигналов тревоги сиреной и внешней светотехникой.

Преимущества и недостатки

Преимущества комплекса, отмечаемые владельцами:

• низкая стоимость;
• допускается самостоятельный монтаж;
• в комплект включена сирена;
• поддерживается дистанционный пуск мотора.

Картинка с сайта: instruktiruet.ru

Недостатки сигнализации:

• низкое качество материалов корпуса коммуникатора;
• отсутствует поддержка со стороны производителя;
• возможность расшифровки команд;
• отмечены сбои при работе, вызванные использованием бракованных комплектующих.

Инструкция по установке

Установка комплекса начинается с монтажа головного блока, который размещается в салоне машины. Рекомендуется установить узел под кожухом панели приборов, корпус крепится к моторному щиту или стальному каркасу при помощи 2 винтов. Производитель рекомендует выбрать точку крепления, расположенную в удалении от воздуховодов, блок крепится штекерами вниз (для снижения риска попадания конденсата).

Сирена выносится в моторный отсек, устройство является влагозащищенным (категория IP65), но для повышения надежности работы рекомендуется наклонить рупор вниз. Дополнительно предусматривается защита от тепла и несанкционированного доступа со стороны днища машины. На лобовое стекло крепится антенный блок и датчик вызова владельца. Кабели выводятся к месту установки головного блока под обшивками боковых стоек.

Картинка с сайта: instruktiruet.ru

Сенсор удара, основанный на пьезоэлектрическом эффекте, оснащен поворотными регуляторами чувствительности. Узел крепится в салоне машины на металлическом жестком основании, при размещении узла на пластиковых обшивках возрастает вероятность некорректной работы изделия. Следует предусмотреть доступ к регуляторам, поскольку корректировка параметров потребуется в ходе настройки и дальнейшего применения охранного комплекса.

После выполнения монтажных работ производится соединение блоков жгутами кабелей с параллельным подключением устройств к штатным контроллерам и электрической сети автомобиля. При подсоединении блока центрального замка следует учитывать полярность управляющего сигнала. В соединительных жгутах предусматриваются предохранители, защищающие изделия от короткого замыкания. Методики соединения и номиналы плавких вставок приведены в монтажных схемах (приложены к инструкции по эксплуатации).

Инструкция по эксплуатации

Приложенная к оборудованию инструкция на русском языке содержит рекомендации по управлению:

1. Для включения охраны используется кнопка I, установленная на коммуникаторе. Удержание клавиш I и II позволяет активировать режим охраны без подачи сигналов сиреной.
2. Отключение охраны выполняется коротким воздействием на клавишу I. Водитель может запирать и открывать замки в процессе движения.
3. Для дистанционного запуска силового агрегата требуется произвести 3-секундное нажатие на клавишу II. Для обеспечения пуска мотора на машинах с механической трансмиссией предварительно проводится процедура программирования нейтрального положения селектора. Обязательным условием пуска является установка рукоятки стояночного тормоза в рабочее положение. Пользователь Шерхана настраивает время работы мотора путем программирования центрального блока.
4. Для отпирания крышки багажника используется долговременное нажатие на кнопку III (при задействованном канале).
5. В центре датчика вызова расположен контрольный диод, горящий при активном режиме охраны красным цветом. Для вызова водителя требуется постучать по стеклу, между ударами требуется делать паузу 1,5-2 секунды. Диод меняет цвет на зеленый, на коммуникатор поступает вызов, срабатывает зуммер и отображается пиктограмма на дисплее. Для отключения сигналов вызова требуется коротко нажать на кнопку IV.
6. При срабатывании тревоги на коммуникатор подается сигнал, включается зуммер, на табло отображается зона, зафиксировавшая попытку проникновения в автомобиль.
7. Кратковременное воздействие на клавишу IV позволяет провести опрос системы. Статус комплекса отображается звуковыми сигналами зуммера и сирены, на табло показывается значение температуры в салоне машины. Повторное нажатие на кнопку выводит значение напряжения в бортовой сети транспортного средства.

Как настроить пульт

В руководстве имеется раздел, описывающий настройку коммуникатора. Для активации меню производится воздействие на клавиши II и III, на табло включается текст PRO9 и подается сигнал зуммером. Короткое воздействие на кнопку I включает режим настройки часов. Для изменения значения часов и минут применяются короткие воздействия на клавиши I и II соответственно. Повторное нажатие на II и III записывает значение в памяти.

Находясь в режиме настройки, водитель управляет работой датчика вызова (при помощи кнопки III). Коммуникатор показывает температуру в градусах Цельсия или Фаренгейта. Изменение выполняется комбинацией кнопок I и IV.

• Сигнализация Шерхан Магикар 3
• Шерхан 6 автозапуск как включить
• Старлайн А39 с автозапуском инструкция
• KGB TFX 5 инструкция

Картинка с сайта: instruktiruet.ru

Китайский охранный комплекс Magicar 905 ограниченно распространен в ряде стран СНГ. В основе устройства оборудования лежат компоненты, применявшиеся в сигнализациях бренда Шерхан. Изделия комплектуются пультом с 2-сторонним каналом связи, для шифрования используется упрощенный алгоритм, подверженный перехвату и декодированию сканерами.

Технические характеристики

Технические параметры оборудования Magicar M905F:

• напряжение питания — до 15 В;
• дальность передачи команд — до 100 м;
• расстояние приема сигналов обратной связи — до 1000 м;
• максимальная громкость сирены — до 120 дБ;
• число программируемых функций — 14.

Комплектация

В комплект автосигнализации входят компоненты:

• головной блок;
• антенный модуль;
• кнопка вызова владельца к автомобилю;
• 6-тональная сирена;
• коммуникатор с 2-сторонней связью и экраном;
• регулируемый датчик удара с индивидуальным жгутом;
• элемент питания для основного пульта;
• запасной брелок;
• соединительные жгуты;
• инструкция по эксплуатации и наклейки.

Картинка с сайта: instruktiruet.ru

Функции

Основные функции, поддерживаемые сигнализацией Магикар М905Ф:

• дистанционный пуск и остановка двигателя;
• поддержка работы моторов с турбиной;
• в коммуникаторе предусмотрен звуковой и вибрационный способ оповещения;
• дополнительный выход для управления замком багажного отделения;
• персональный цифровой код для аварийного отключения;
• 2-шаговое отключение защиты;
• поддержка защиты машины при работающем моторе (без ключа);
• встроенная блокировка цепей силового агрегата;
• допускается установка беспроводных цифровых реле;
• режим бесшумной охраны;
• подача сигналов тревоги сиреной и внешней светотехникой.

Преимущества и недостатки

Преимущества комплекса, отмечаемые владельцами:

• низкая стоимость;
• допускается самостоятельный монтаж;
• в комплект включена сирена;
• поддерживается дистанционный пуск мотора.

Картинка с сайта: instruktiruet.ru

• низкое качество материалов корпуса коммуникатора;
• отсутствует поддержка со стороны производителя;
• возможность расшифровки команд;
• отмечены сбои при работе, вызванные использованием бракованных комплектующих.

Инструкция по установке

Установка комплекса начинается с монтажа головного блока, который размещается в салоне машины. Рекомендуется установить узел под кожухом панели приборов, корпус крепится к моторному щиту или стальному каркасу при помощи 2 винтов. Производитель рекомендует выбрать точку крепления, расположенную в удалении от воздуховодов, блок крепится штекерами вниз (для снижения риска попадания конденсата).

Сирена выносится в моторный отсек, устройство является влагозащищенным (категория IP65), но для повышения надежности работы рекомендуется наклонить рупор вниз. Дополнительно предусматривается защита от тепла и несанкционированного доступа со стороны днища машины. На лобовое стекло крепится антенный блок и датчик вызова владельца. Кабели выводятся к месту установки головного блока под обшивками боковых стоек.

Картинка с сайта: instruktiruet.ru

Сенсор удара, основанный на пьезоэлектрическом эффекте, оснащен поворотными регуляторами чувствительности. Узел крепится в салоне машины на металлическом жестком основании, при размещении узла на пластиковых обшивках возрастает вероятность некорректной работы изделия. Следует предусмотреть доступ к регуляторам, поскольку корректировка параметров потребуется в ходе настройки и дальнейшего применения охранного комплекса.

После выполнения монтажных работ производится соединение блоков жгутами кабелей с параллельным подключением устройств к штатным контроллерам и электрической сети автомобиля. При подсоединении блока центрального замка следует учитывать полярность управляющего сигнала. В соединительных жгутах предусматриваются предохранители, защищающие изделия от короткого замыкания. Методики соединения и номиналы плавких вставок приведены в монтажных схемах (приложены к инструкции по эксплуатации).

Инструкция по эксплуатации

Приложенная к оборудованию инструкция на русском языке содержит рекомендации по управлению:

1. Для включения охраны используется кнопка I, установленная на коммуникаторе. Удержание клавиш I и II позволяет активировать режим охраны без подачи сигналов сиреной.
2. Отключение охраны выполняется коротким воздействием на клавишу I. Водитель может запирать и открывать замки в процессе движения.
3. Для дистанционного запуска силового агрегата требуется произвести 3-секундное нажатие на клавишу II. Для обеспечения пуска мотора на машинах с механической трансмиссией предварительно проводится процедура программирования нейтрального положения селектора. Обязательным условием пуска является установка рукоятки стояночного тормоза в рабочее положение. Пользователь Шерхана настраивает время работы мотора путем программирования центрального блока.
4. Для отпирания крышки багажника используется долговременное нажатие на кнопку III (при задействованном канале).
5. В центре датчика вызова расположен контрольный диод, горящий при активном режиме охраны красным цветом. Для вызова водителя требуется постучать по стеклу, между ударами требуется делать паузу 1,5-2 секунды. Диод меняет цвет на зеленый, на коммуникатор поступает вызов, срабатывает зуммер и отображается пиктограмма на дисплее. Для отключения сигналов вызова требуется коротко нажать на кнопку IV.
6. При срабатывании тревоги на коммуникатор подается сигнал, включается зуммер, на табло отображается зона, зафиксировавшая попытку проникновения в автомобиль.
7. Кратковременное воздействие на клавишу IV позволяет провести опрос системы. Статус комплекса отображается звуковыми сигналами зуммера и сирены, на табло показывается значение температуры в салоне машины. Повторное нажатие на кнопку выводит значение напряжения в бортовой сети транспортного средства.

Как настроить пульт

В руководстве имеется раздел, описывающий настройку коммуникатора. Для активации меню производится воздействие на клавиши II и III, на табло включается текст PRO9 и подается сигнал зуммером. Короткое воздействие на кнопку I включает режим настройки часов. Для изменения значения часов и минут применяются короткие воздействия на клавиши I и II соответственно. Повторное нажатие на II и III записывает значение в памяти.

Находясь в режиме настройки, водитель управляет работой датчика вызова (при помощи кнопки III). Коммуникатор показывает температуру в градусах Цельсия или Фаренгейта. Изменение выполняется комбинацией кнопок I и IV.

Как сбросить настройки Magicar 905?

Как перезагрузить сигнализацию Magicar?

Далее сброс настроек выполнят так:

1. Зажать на 0.5 секунд кнопку брелка III три раза.
2. Дождаться аварийного непродолжительного сигнала-вспышки и сирены.
3. Подождать подтверждения сброса. Это произойдет спустя короткое время. Подтверждением будет служить троекратный звук сирены и троекратная вспышка.

Как сбросить настройки на заводские Шерхан 7?

Решить проблему можно, если сбросить настройки на заводские установки. Для этого нужно выполнить следующее: Нажать кнопки I и II одновременно и удерживать их не менее двух секунд. Дождаться непродолжительного одиночного светового и звукового сигнала.

Как отключить спящий режим на Магикар?

Чтобы отключить на Шерхан Магикар 7 или 10 функцию Valet без коммуникатора, требуется подать ток в цепи зажигания. После появления питания в цепи охранного комплекса производится 2-секундное удержание кнопки, смонтированной на сенсоре вызова владельца.

Как отключить звук Magicar 905?

Как правило комбинация кнопок 1+2 используется для того чтобы включить или выключить сирену, а также для перевода системы в беззвучный режим работы с оповещением на брелок сигнализации. Если комбинация не работает, попробуйте нажать сочетание клавиш 1+3 вместе.

Как сбросить настройки пульта Magicar?

Сигнализация шерхан мэджик кар 5 как сделать полный сброс?

1. Нажать кнопки I и II одновременно.
2. Удерживать их 2 сек.
3. Дождаться одиночного звукового и светового сигнала.
4. Удержать кнопку III три раза подряд.
5. Обязательно должны быть сигналы светом и звуком устройства.
6. Подождать, пока сигнализация издаст три подряд световых и звуковых аварийных сигнала.
7. Готово!

Как перезагрузить брелок Шерхан?

Нажмите одновременно кнопки (II+IV) на 2 сек. Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение. 2) Три раза коротко нажмите кнопку III брелока. Каждое нажатие будет подтверждаться коротким сигналом сирены и вспышкой аварийной сигнализации.

Как перезагрузить сигнализацию в машине?

Откройте машину ключом. Активируйте и отключите зажигание, чтобы перезагрузить девайс. Жмите и удерживайте в течение 15 секунд клавишу Valet. Число нажатий зависит от установленного кода.

Как сбросить все настройки на Шерхан 9?

Сброс до заводских настроек по инструкции: нажатие клавиш I и IV на 2 сек., затем III нажатие трижды. Нажатие клавиши III сопровождается сигналом, по окончании третьего нажатия появилось 3 коротких сигнала подтверждающие окончание программирования заводских настроек.

Как убрать ZZZ на Magicar?

Как отключить ZZZ на Шерхан 5? Одновременно жмите на кнопки I и III брелка и удерживайте их в течение двух секунд. Нажатие этой комбинации позволяет убрать сервисный режим, отключающий действие охранной системы.

Как отключить звук в Magicar?

Для его отключения.

1. Нажмите одновременно клавиши 2 и 3, удерживайте их две секунды. На экране загорится Pro 9.
2. Кликните кнопку 4. Изображение вибрирующего пульта пропадёт. Вибровызов отключён.
3. Зажмите 2 и 3 на две секунды, произойдёт выход из режима программирования.

Как включить звук на брелке Шерхан Магикар?

Восстанавливаем звучание брелков Шерхан Магикар

1. Зажмите на две секунды клавиши 2 и 3. Это вход в режим программирования. На дисплее появится надпись Pro9 и прозвучит звуковой сигнал пульта.
2. Кликните клавишу 4. Включится выбровызов, звуки брелоком не будут подаваться. На дисплее появится изображение вибрирующего пульта.

Источник

Автосигнализация Magicar M905F с режимом бесшумной охраны

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ АВТОСИГАНАЛИЗАЦИИ MAGICAR M902F

Когда Вы вставите батарейку в пейджер брелок, ЖКД покажет все иконки одну за одной, сопровождая музыкой.

1. Для выполнения автозапуска автомобиля с ручной коробкой передач, прежде чем покинуть его, необходимо установить Magicar в резервный режим.

Резервный режим предназначен для того, что бы можно было покинуть автомобиль и при этом рычаг переключателя передач оставался в положении «нейтрально».

Не устанавливайте Резервный Режим, если внутри находиться кто-либо. Очень опасно использование системы, если одна из дверных кнопок плохо работает.

Ваш автомобиль должен запускаться только в положении Парковка или Нейтрально. Для коробки автомат. Если запуск выполняется в другом положении, то использование автоматического режима может быть опасно.

2. Этот продукт может использоваться только как Автосигнализация, использование для других целей не допускается.

Мы не несем никакой ответственности за травмы или повреждения наступившие в результате не соблюдения выше указанных требований.

Дистанционный пульт пейджера автосигнализации Magicar является уникальным устройством с цветным ЖКД, который визуально показывает владельцу о состоянии безопасности автомобиля все время. Разные значки появляющиеся на ЖКД говорят о том, что в данный момент происходит с автомобилем.

Отзывы

Старлайн выбрал после долгих размышлений. Говорю, что не прогадал. На свои деньги просто отличная сигнализация. Есть все, что можно – автозапуск, обратная связь и турботаймер, что для меня очень важно. Каждый параметр настраивается в отдельности, что удобно. С утра пью кофе, а потом выхожу и сажусь в уже прогретое авто, благодаря автозапуску. А еще классно то, что можно поставить GSM-модуль и управлять некоторыми функциями непосредственно с телефона. Это реально удобно. Особенно за ту цену, в которую оценивается Старлайн А91.

Владимир, 39 лет:

На прошлом автомобиле был установлен Старлайн. Выбрал его как лучший вариант по соотношению параметров цена-качество. Когда покупал следующее авто, на нем уже стоял Шерхан Магикар 7. Честно говоря, особой разницы не почувствовал в плане удобства. Да, пришлось немного переучиваться программировать функции, но обе сигналки работают исправно и проблем не доставляют. Был вопрос по Старлайну, но его решила служба подждержки (за это им отдельный плюс). У Шерхана такого нет, так что при возникновении неисправностей придется разбираться самостоятельно. Но, думаю, все будет хорошо.

Как на брелке Шерхан включить или отключить звук

Звуковые сигналы дистанционного пульта противоугонной системы помогают автовладельцу отслеживать её состояние или выполнение определённых действий.

Отключение или включение звука брелока Шерхан для опытных автомобилистов не представляет никакой сложности. Следует чётко выполнять пункты в приложенной инструкции.

Но брелок может и сам перестать издавать звуковые сигналы. Причиной тому:

• слабый заряд элемента питания;
• непроизвольное нажатие определённых кнопок;
• поломка динамика;
• отпаивание проводов внутри пульта.

Не программируется: причины

Пульт дистанционного управления стал некорректно работать. Вы решили его самостоятельно перепрограммировать. Перед этим проделайте несколько несложных действий.

1. Найдите инструкцию противоугонной системы, установленной на ваш автомобиль.
2. Тщательно изучите порядок выполнения.
3. Если документации нет, то попытайтесь найти информацию в интернете.

Вы проделали все действия, согласно руководству по эксплуатации, но брелок не работает. Прошить пейджер не удаётся по причине:

Восстанавливаем звучание брелков Шерхан Магикар

Все нажатия кнопок на брелоке моделей сигнализаций Magicar 1, 2, 3, 4, 5, 6 mini, 6, 7S, 8S, 9, а также 10 мини, 10, 11, 12, 13, 14, A, B сопровождаются писками. Их можно самостоятельно отключить или включить. Для отключения активируйте режим вибровызова по следующей схеме.

1. Зажмите на две секунды клавиши 2 и 3. Это вход в режим программирования. На дисплее появится надпись Pro9 и прозвучит звуковой сигнал пульта.
2. Кликните клавишу 4. Включится выбровызов, звуки брелоком не будут подаваться. На дисплее появится изображение вибрирующего пульта. Для отключения ещё раз нажмите кнопку 4.

Помимо этого, вы на своё усмотрение можете выбрать тип оповещения и тревоги, используя комбинацию кнопок 1 и 2.

1. Включить или выключить короткие сигналы сирены, но при этом система сработает в режиме тревоги (установка завода).
2. Сирена в режиме тревоги и короткие сигналы, звучащие при постановке или снятии с охраны.
3. Включить или отключит сигналы сирены при тревоге, короткие при этом не отключаются.
4. Убрать все звуки. На пейджер будет приходить вся информация. Это режим тихой охраны.

Брелок — коммуникатор

Поставляемый в комплекте основной брелок обладает следующими особенностями функционирования:

• благодаря четырехкнопочной схеме имеется возможность управления всеми функциями системы;
• сигнал от брелока кодируется по особой схеме Magic Code, что препятствует перехвату и записи;
• встроенный дисплей с подсветкой обеспечивает визуальное отображение всех операций;
• при работе с системой брелок подтверждает команды звуковым или вибрационным сигналом;
• на экран может выводиться дополнительная информация от датчиков;
• брелок является основным средством для программирования автоматического пуска;
• при помощи брелока выполняется настройка параметров системы.

После распаковки и установки системы на автомобиль необходимо привести основной брелок в рабочее состояние. Для этого потребуется вынуть диэлектрическую прокладку, установленную между контактными площадками батарейки и цепи питания брелока.

1. Открыть крышку отсека для батареи. Для этого следует открыть фиксатор, и сдвинуть крышку к нижней части брелока.
2. Вынуть элемент питания из отсека.
3. Снять прокладку, расположенную по всей длине элемента.
4. Вернуть батарейку на местно с соблюдением полярности установки, которая приведена на наклейке. В случае отсутствия маркировки следует помнить, что отрицательный полюс элемента питания всегда направлен в сторону антенны брелока Шерхан Магикар.
5. Закрыть крышку и защелкнуть фиксатор.

Пиктограммы на брелоке Шерхан Магикар 5

На экране могут высвечиваться символы и иконки следующего назначения:

• пуск по таймеру (А);
• режим турботаймера (B);
• пассивное включение системы (C);
• режим автоматического включения без нажатия на кнопки (D);
• включенная сирена (E);
• выключен датчик определения ударов (F);
• активен вибровызов в брелоке (G);
• управление замками дверей после запуска зажигания (H);
• открытая крышка багажника (J);
• включен в режиме автозапуска двигатель (K);
• состояние системы (L);
• открытые двери (M);
• поле для отображения часов, температуры и данных при автозапуске (N);
• режим работы Valet (O);
• работающая аварийная сигнализация или невыключенные габариты (P);
• срабатывания датчика удара (Q);
• индикатор батареи брелока (R);
• уровень сигнала (S).

Марат Аскаров демонстрирует установку часов в брелоке Магикар 5.

Перестал пищать пульт Scher-Khan Logicar

Прекратить издавать звуковые сигналы брелок противоугонной системы Логикар A, B, 1, 2, 3i, 4i, 5 i, 6i, 5iS, 6 iS может по нескольким причинам:

• села батарея;
• выход из строя динамика;
• повреждение проводов в результате падения пейджера.

Одной из частых причин пропадания писка является непроизвольное нажатие клавиш пульта, повлёкшее за собой включение вибровызова. На дисплее будет значок вибрирующего брелока. Для его отключения.

1. Нажмите одновременно клавиши 2 и 3, удерживайте их две секунды. На экране загорится Pro 9.
2. Кликните кнопку 4. Изображение вибрирующего пульта пропадёт. Вибровызов отключён.
3. Зажмите 2 и 3 на две секунды, произойдёт выход из режима программирования.

Прошивка и перепрограммирование Шерхан 5

Перепрошить брелок Магикар 5 версии можно, используя ПИН-код. Осуществите запись кодов пультов, выполняя следующие пункты инструкции.

1. За четыре секунды три раза проверните ключ зажигания из положения «Выкл» в «Вкл». Выключите зажигание.
2. На протяжении четырёх секунд включите заново зажигание. Число включений должно совпадать с первым значением секретного кода. Световая оптика загорится один раз, подтверждая возможность ввода второго значения.
3. Включите зажигание. Количество включений должно соответствовать второй цифре кода. «Аварийка» мигнёт один раз, подтверждая правильные действия.
4. Аналогично введите остальные значения секретного числа.
5. После введений всех цифр нажмите кнопку 1 коммутатора. Световые приборы загорятся один раз, подтверждая запись пейджера. Через четыре секунды система выйдет из режима программирования.

Не сигналит брелок Мобикар

Исчез звуковой сигнал брелока Mobicar A, B, 1, 2. Не стоит отчаиваться. Первым делом проверьте уровень заряда батарейки. При её слабом токе пиканье отключается автоматически.

Затем посмотрите, не включили ли вы случайным нажатием вибровызов. При его активации звуковые сигналы пульта отсутствуют. На экране должно быть изображение двух вибрирующих волн.

Коротким нажатием кнопок 3 и 4 можете включить следующие режимы работы оповещения брелока.

1. Выключить звуковые сигналы подтверждения и тревоги на пульте (мигает символ двух вибрирующих волн).
2. Включить пиканье и вибровызов (двойная эмблема

• Выключить вибросигналы оповещения и тревоги (картинки в виде двух вибрирующих волн нет).

Кроме этого, звук на пульте охранной системы может пропасть из-за поломки динамика, обрыва провода.

Отключаем пиканье Шерхан Универс

Звуковые и световые сигналы оповещения противоугонной системы Universe 1, 2, 3 можно отключить или включить в личном кабинете сайта производителя.

Проведите проверку управления системой охраны Универсал.

1. Подойдите к автомобилю. Однократно нажмите клавишу на первом брелоке-метке. Одновременно вспыхнут красный и зелёный светодиоды. Каждое нажатие кнопки изменяет состояние охранной системы на противоположное.
2. Режим охраны подтверждается: одинарной вспышкой зелёного светодиода, сирены, фар.
3. Выключение режима охраны подтверждается: двойным миганием зелёного светодиода, сигналами сирены, вспышками оптики.

Пропал звук на сигнализации: что делать

Мелодия сирены может быть отключён по следующим причинам:

Автосигнализация Magicar M905F с режимом бесшумной охраны

Картинка с сайта: instruk.lada-43.ru

Китайский охранный комплекс Magicar 905 ограниченно распространен в ряде стран СНГ. В основе устройства оборудования лежат компоненты, применявшиеся в сигнализациях бренда Шерхан. Изделия комплектуются пультом с 2-сторонним каналом связи, для шифрования используется упрощенный алгоритм, подверженный перехвату и декодированию сканерами.

Технические характеристики

Технические параметры оборудования Magicar M905F:

• напряжение питания — до 15 В;
• дальность передачи команд — до 100 м;
• расстояние приема сигналов обратной связи — до 1000 м;
• максимальная громкость сирены — до 120 дБ;
• число программируемых функций — 14.

Комплектация

В комплект автосигнализации входят компоненты:

• головной блок;
• антенный модуль;
• кнопка вызова владельца к автомобилю;
• 6-тональная сирена;
• коммуникатор с 2-сторонней связью и экраном;
• регулируемый датчик удара с индивидуальным жгутом;
• элемент питания для основного пульта;
• запасной брелок;
• соединительные жгуты;
• инструкция по эксплуатации и наклейки.

Картинка с сайта: instruk.lada-43.ru

Функции

Основные функции, поддерживаемые сигнализацией Магикар М905Ф:

• дистанционный пуск и остановка двигателя;
• поддержка работы моторов с турбиной;
• в коммуникаторе предусмотрен звуковой и вибрационный способ оповещения;
• дополнительный выход для управления замком багажного отделения;
• персональный цифровой код для аварийного отключения;
• 2-шаговое отключение защиты;
• поддержка защиты машины при работающем моторе (без ключа);
• встроенная блокировка цепей силового агрегата;
• допускается установка беспроводных цифровых реле;
• режим бесшумной охраны;
• подача сигналов тревоги сиреной и внешней светотехникой.

Преимущества и недостатки

Преимущества комплекса, отмечаемые владельцами:

• низкая стоимость;
• допускается самостоятельный монтаж;
• в комплект включена сирена;
• поддерживается дистанционный пуск мотора.

Картинка с сайта: instruk.lada-43.ru

• низкое качество материалов корпуса коммуникатора;
• отсутствует поддержка со стороны производителя;
• возможность расшифровки команд;
• отмечены сбои при работе, вызванные использованием бракованных комплектующих.

Инструкция по установке

Установка комплекса начинается с монтажа головного блока, который размещается в салоне машины. Рекомендуется установить узел под кожухом панели приборов, корпус крепится к моторному щиту или стальному каркасу при помощи 2 винтов. Производитель рекомендует выбрать точку крепления, расположенную в удалении от воздуховодов, блок крепится штекерами вниз (для снижения риска попадания конденсата).

Сирена выносится в моторный отсек, устройство является влагозащищенным (категория IP65), но для повышения надежности работы рекомендуется наклонить рупор вниз. Дополнительно предусматривается защита от тепла и несанкционированного доступа со стороны днища машины. На лобовое стекло крепится антенный блок и датчик вызова владельца. Кабели выводятся к месту установки головного блока под обшивками боковых стоек.

Картинка с сайта: instruk.lada-43.ru

Сенсор удара, основанный на пьезоэлектрическом эффекте, оснащен поворотными регуляторами чувствительности. Узел крепится в салоне машины на металлическом жестком основании, при размещении узла на пластиковых обшивках возрастает вероятность некорректной работы изделия. Следует предусмотреть доступ к регуляторам, поскольку корректировка параметров потребуется в ходе настройки и дальнейшего применения охранного комплекса.

После выполнения монтажных работ производится соединение блоков жгутами кабелей с параллельным подключением устройств к штатным контроллерам и электрической сети автомобиля. При подсоединении блока центрального замка следует учитывать полярность управляющего сигнала. В соединительных жгутах предусматриваются предохранители, защищающие изделия от короткого замыкания. Методики соединения и номиналы плавких вставок приведены в монтажных схемах (приложены к инструкции по эксплуатации).

Инструкция по эксплуатации

Приложенная к оборудованию инструкция на русском языке содержит рекомендации по управлению:

1. Для включения охраны используется кнопка I, установленная на коммуникаторе. Удержание клавиш I и II позволяет активировать режим охраны без подачи сигналов сиреной.
2. Отключение охраны выполняется коротким воздействием на клавишу I. Водитель может запирать и открывать замки в процессе движения.
3. Для дистанционного запуска силового агрегата требуется произвести 3-секундное нажатие на клавишу II. Для обеспечения пуска мотора на машинах с механической трансмиссией предварительно проводится процедура программирования нейтрального положения селектора. Обязательным условием пуска является установка рукоятки стояночного тормоза в рабочее положение. Пользователь Шерхана настраивает время работы мотора путем программирования центрального блока.
4. Для отпирания крышки багажника используется долговременное нажатие на кнопку III (при задействованном канале).
5. В центре датчика вызова расположен контрольный диод, горящий при активном режиме охраны красным цветом. Для вызова водителя требуется постучать по стеклу, между ударами требуется делать паузу 1,5-2 секунды. Диод меняет цвет на зеленый, на коммуникатор поступает вызов, срабатывает зуммер и отображается пиктограмма на дисплее. Для отключения сигналов вызова требуется коротко нажать на кнопку IV.
6. При срабатывании тревоги на коммуникатор подается сигнал, включается зуммер, на табло отображается зона, зафиксировавшая попытку проникновения в автомобиль.
7. Кратковременное воздействие на клавишу IV позволяет провести опрос системы. Статус комплекса отображается звуковыми сигналами зуммера и сирены, на табло показывается значение температуры в салоне машины. Повторное нажатие на кнопку выводит значение напряжения в бортовой сети транспортного средства.

Как настроить пульт

В руководстве имеется раздел, описывающий настройку коммуникатора. Для активации меню производится воздействие на клавиши II и III, на табло включается текст PRO9 и подается сигнал зуммером. Короткое воздействие на кнопку I включает режим настройки часов. Для изменения значения часов и минут применяются короткие воздействия на клавиши I и II соответственно. Повторное нажатие на II и III записывает значение в памяти.

Находясь в режиме настройки, водитель управляет работой датчика вызова (при помощи кнопки III). Коммуникатор показывает температуру в градусах Цельсия или Фаренгейта. Изменение выполняется комбинацией кнопок I и IV.

Источник

Автосигнализация Magicar M905F с режимом бесшумной охраны

Картинка с сайта: instruk.lada-43.ru

Китайский охранный комплекс Magicar 905 ограниченно распространен в ряде стран СНГ. В основе устройства оборудования лежат компоненты, применявшиеся в сигнализациях бренда Шерхан. Изделия комплектуются пультом с 2-сторонним каналом связи, для шифрования используется упрощенный алгоритм, подверженный перехвату и декодированию сканерами.

Технические характеристики

Технические параметры оборудования Magicar M905F:

• напряжение питания — до 15 В;
• дальность передачи команд — до 100 м;
• расстояние приема сигналов обратной связи — до 1000 м;
• максимальная громкость сирены — до 120 дБ;
• число программируемых функций — 14.

Комплектация

В комплект автосигнализации входят компоненты:

• головной блок;
• антенный модуль;
• кнопка вызова владельца к автомобилю;
• 6-тональная сирена;
• коммуникатор с 2-сторонней связью и экраном;
• регулируемый датчик удара с индивидуальным жгутом;
• элемент питания для основного пульта;
• запасной брелок;
• соединительные жгуты;
• инструкция по эксплуатации и наклейки.

Картинка с сайта: instruk.lada-43.ru

Функции

Основные функции, поддерживаемые сигнализацией Магикар М905Ф:

• дистанционный пуск и остановка двигателя;
• поддержка работы моторов с турбиной;
• в коммуникаторе предусмотрен звуковой и вибрационный способ оповещения;
• дополнительный выход для управления замком багажного отделения;
• персональный цифровой код для аварийного отключения;
• 2-шаговое отключение защиты;
• поддержка защиты машины при работающем моторе (без ключа);
• встроенная блокировка цепей силового агрегата;
• допускается установка беспроводных цифровых реле;
• режим бесшумной охраны;
• подача сигналов тревоги сиреной и внешней светотехникой.

Преимущества и недостатки

Преимущества комплекса, отмечаемые владельцами:

• низкая стоимость;
• допускается самостоятельный монтаж;
• в комплект включена сирена;
• поддерживается дистанционный пуск мотора.

Картинка с сайта: instruk.lada-43.ru

• низкое качество материалов корпуса коммуникатора;
• отсутствует поддержка со стороны производителя;
• возможность расшифровки команд;
• отмечены сбои при работе, вызванные использованием бракованных комплектующих.

Инструкция по установке

Установка комплекса начинается с монтажа головного блока, который размещается в салоне машины. Рекомендуется установить узел под кожухом панели приборов, корпус крепится к моторному щиту или стальному каркасу при помощи 2 винтов. Производитель рекомендует выбрать точку крепления, расположенную в удалении от воздуховодов, блок крепится штекерами вниз (для снижения риска попадания конденсата).

Сирена выносится в моторный отсек, устройство является влагозащищенным (категория IP65), но для повышения надежности работы рекомендуется наклонить рупор вниз. Дополнительно предусматривается защита от тепла и несанкционированного доступа со стороны днища машины. На лобовое стекло крепится антенный блок и датчик вызова владельца. Кабели выводятся к месту установки головного блока под обшивками боковых стоек.

Картинка с сайта: instruk.lada-43.ru

Сенсор удара, основанный на пьезоэлектрическом эффекте, оснащен поворотными регуляторами чувствительности. Узел крепится в салоне машины на металлическом жестком основании, при размещении узла на пластиковых обшивках возрастает вероятность некорректной работы изделия. Следует предусмотреть доступ к регуляторам, поскольку корректировка параметров потребуется в ходе настройки и дальнейшего применения охранного комплекса.

После выполнения монтажных работ производится соединение блоков жгутами кабелей с параллельным подключением устройств к штатным контроллерам и электрической сети автомобиля. При подсоединении блока центрального замка следует учитывать полярность управляющего сигнала. В соединительных жгутах предусматриваются предохранители, защищающие изделия от короткого замыкания. Методики соединения и номиналы плавких вставок приведены в монтажных схемах (приложены к инструкции по эксплуатации).

Инструкция по эксплуатации

Приложенная к оборудованию инструкция на русском языке содержит рекомендации по управлению:

1. Для включения охраны используется кнопка I, установленная на коммуникаторе. Удержание клавиш I и II позволяет активировать режим охраны без подачи сигналов сиреной.
2. Отключение охраны выполняется коротким воздействием на клавишу I. Водитель может запирать и открывать замки в процессе движения.
3. Для дистанционного запуска силового агрегата требуется произвести 3-секундное нажатие на клавишу II. Для обеспечения пуска мотора на машинах с механической трансмиссией предварительно проводится процедура программирования нейтрального положения селектора. Обязательным условием пуска является установка рукоятки стояночного тормоза в рабочее положение. Пользователь Шерхана настраивает время работы мотора путем программирования центрального блока.
4. Для отпирания крышки багажника используется долговременное нажатие на кнопку III (при задействованном канале).
5. В центре датчика вызова расположен контрольный диод, горящий при активном режиме охраны красным цветом. Для вызова водителя требуется постучать по стеклу, между ударами требуется делать паузу 1,5-2 секунды. Диод меняет цвет на зеленый, на коммуникатор поступает вызов, срабатывает зуммер и отображается пиктограмма на дисплее. Для отключения сигналов вызова требуется коротко нажать на кнопку IV.
6. При срабатывании тревоги на коммуникатор подается сигнал, включается зуммер, на табло отображается зона, зафиксировавшая попытку проникновения в автомобиль.
7. Кратковременное воздействие на клавишу IV позволяет провести опрос системы. Статус комплекса отображается звуковыми сигналами зуммера и сирены, на табло показывается значение температуры в салоне машины. Повторное нажатие на кнопку выводит значение напряжения в бортовой сети транспортного средства.

Как настроить пульт

В руководстве имеется раздел, описывающий настройку коммуникатора. Для активации меню производится воздействие на клавиши II и III, на табло включается текст PRO9 и подается сигнал зуммером. Короткое воздействие на кнопку I включает режим настройки часов. Для изменения значения часов и минут применяются короткие воздействия на клавиши I и II соответственно. Повторное нажатие на II и III записывает значение в памяти.

Находясь в режиме настройки, водитель управляет работой датчика вызова (при помощи кнопки III). Коммуникатор показывает температуру в градусах Цельсия или Фаренгейта. Изменение выполняется комбинацией кнопок I и IV.

Источник
