                    MELODIJMO4
РАДИОЛА
«МЕЛОДИЯ-Ю4-СТЕРЕО»
СРП-1-4
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
1. ВНИМАНИЕ!
При покупке радиолы требуйте проверки ее рабо-
тоспособности и звучания.
Убедитесь в том, что в гарантийном и отрывных
талонах поставлены штамп магазина, разборчивая
подпись или штамп продавца и дата продажи.
Проверьте наличие отрывных талонов в руковод-
стве при покупке радиолы и при регистрации ее в
ателье. Отрывные талоны на техническое обслужива-
ние и гарантийные ремонты вырезаются работниками
обслуживающей организации только после того, как
работа фактически выполнена. При этом за каждую
работу вырезается только один талон, соответствующий
виду работы (техническое обслуживание или гарантий-
ный ремонт).
Помните, что при утере гарантийного талона Вы
лишаетесь права на гарантийный ремонт).
Проверьте сохранность пломб на радиоле и ее
комплектность.
После хранения радиолы надо дать ей прогреться
до комнатной температуры в течение 2—3 часов.
Прежде чем включить радиолу, внимательно озна-
комьтесь с настоящим руководством, со всеми элемен-
тами управления и надписями на задней стенке.
2. КОМПЛЕКТНОСТЬ
2.1.	Приемник	— 1 шт. 2.4 Кабель соединительный	— 1 шт. 2.2.	Акустические системы 6АС-2	— 2 шт.	л с Тт	< 2.3.	Электропроигрыватель согласно табл. 1 — 1 шт.	ЦентР'Щетка	1 шт. _	2.6. Головка для воспроизведения грамзаписей — 1 шт. Таблица 1
Вариант исполнения радиолы	Тип эпу, входящего	2.8. Предохранители ПМ-0,25	— 2 шт. в электропроигрыватель ПМ-1,0	— 2 шт.
«Мелодия-104-стерео» «Мелодия-104-стерео»-01 «Мелодия- Ю4-стерео»-02	тт ^nv fiorri п плплитллл	ПМ-2,0	— 3 шт. 11 iZ*l 1У ”0лС_«11 с головкой ГЗКУ-631Р с корундовой 2.9. Фрикционный ролик	— 1 шт, нглой	2.10. Вилка САР-1-В	— 1 шт. IIЭПУ-62СП с головкой	о н п	1 ГЗКУ-631РА с алмазной	211' РУКОВ°ДСТВО по эксплуатации радиолы — 1 шт. иглой	2.12. Руководство по эксплуатации электро IIЭПУ-62СМ с магнитной	проигрывающего устройства	- 1 шт. головкой ГЗМ-105	2.13. Комплект упаковки	— ,1 компл.
•з
3.	УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед заменой предохранителей в радиоле не за-
будьте вынуть вилки питания приемника и электро-
проигрывателя из розеток электросети.
Не применяйте самодельных предохранителей, это
может вывести радиолу из строя.
Не оставляйте без присмотра включенную радиолу
на длительное время! При длительных перерывах в
рабств рекомендуется вилки шнуров питания вынуть
из розетки электросети.
В случае падения напряжения сети НЕ УСТАНАВ-
ЛИВАЙТЕ переключатель напряжения питания в дру-
гое положение, так как в любой момент напряжение
сети может стать нормальным, и это вызовет повреж-
ден! е.
4.	КРАТКОЕ ОПИСАНИЕ РАДИОЛЫ
Радиола I класса «Мелодия-104-стерео» предна-
значена для приема местных и дальних радиовещатель-
ных станций в диапазонах длинных, средних, коротких
и ультракоротких волн, прослушивания стереопрограмм
по системе с полярной модуляцией в диапазоне УКВ,
а также для проигрывания монофонической и стерео-
фонической грамзаписи' с помощью электропроигрыва-
теля, записи и воспроизведения с помощью внешнего
магнитофона.
Радиола имеет шесть диапазонов волн, поворотную
магнитную антенну, внутренний УКВ-диполь.
Поворотная магнитная антенна обеспечивает прием
местных и мощных дальних радиостанций с доалым
уровнем помех в диапазонах длинных и средних волн.
Расположение элементов управления радиолы пока-
заны на рис. 1, 2 (для радиол «Мелодия-104-стерео»,
«Ме.годия-104-стерео»-01) и на рис. 1, 3 (для радиолы
«Ме чодия- 104-стерео»-02).
Основные технические характеристики
Диапазоны принимаемых частот (волн):
Длинные волны (ДВ) — 150—405 кГц (2000—740,7 м)
Средние волны (СВ) — 525—1605 кГц (571,4—186,9 м)
Короткие волны (КВЗ) — 3,95—5,75 МГц (75,0—52,5 м)
Короткие волны (КВ2) — 5,9—7,35 МГц (50,85—40,81 м)
Короткие волны (КВ!) — 9,4 —12,1 МГц (31,91—24,8м)
Ультракороткие волны (УКВ) — 65,8—73,0 МГц
(4,56—4,11 м)
Реальная чувствительность:
а)	с наружной антенной в диапазонах, не хуже:
СВ, КВ1, КВ2, КВЗ — 100 мкВ
ДВ — 150 мкВ
УКВ — 5 мкВ
б)	с внутренней магнитной антенной в диапазонах,
не хуже:
ДВ — 2,0 мВ/м
СВ — 1,5 мВ/м
Избирательность (при расстройке частоты на
±19 кГц) в диапазонах ДВ и СВ не менее 40 дБ.
Переходные затухания между стереоканалами, в дБ,
не менее
по	УНЧ	со входа УКВ
на частотах 300 Гц	32	20
1000 Гц	40	26
5000 Гц	32	20
10000 Гц	26	12
Номинальная выходная мощность в каждом канале
6 Вт, а максимальная не менее 16 Вт.
При приеме радиостанций радиола производит
полосу звуковых частот в диапазонах ДВ, СВ и КВ ле
уже 63—4000 Гц, в диапазоне ДВ, СВ и положение
«МЕСТНЫЙ ПРИЕМ» не уже 63—6300 Гц, в диапа-
зоне УКВ и по тракту грамзаписи не уже 63—12500 Гц.
Питание радиолы осуществляется от сети перемен-
ного тока напряжением НО, 127, 220 и 237 В, частотой
50 Гц.
Мощность, потребляемая от сети, в Вт, не более:
—	при приеме	—	46;
—	при воспроизведении	—	50.
Габаритные размеры:
—	радиоприемника	625X168X320 ми;
—	электропроигрывателя	455 X348X 175 им;
—	одной акустической системы 158х158х300мм.
Масса:
—	без упаковки	— 28 кг;
—	с упаковкой	— 31 кг.
5. ПОДГОТОВКА РАДИОЛЫ К РАБОТЕ
Включение и настройка
Перед включением в сеть:
а)	убедитесь в том, что переключатели напряжения
питания приемника установлены в соответствии с напря-
жением сети в Вашей квартире;
б)	подключите антенну и заземление к соответст-
гвуппдей розетке приемника согласно надписи па
--SJ~'Heii стенке (рис. 2, 3);
в)	включите вилки со шнурами от акустических
с,стем в розетки « К— » соответствующего капала
rmpi хсмнцка;
г)	включите сигнальную вилку электропроигрыва-
1П±я в розетку « Q » приемника;
е) ручками регуляторов громкости установите
M.Jyio громкость (нижнее положение). Приемник
эмочите нажатием до упора на кнопку с обозначе-
нии «СЕТЬ» При включении шкала приемника должна
с«атитЬСя.
НЕ ПРИЛАГАЙТЕ больших усилий при нажатии
ни кнопки, при вращении и перемещении ручек управ-
лении я.
Для прослушивания передач в диапазонах длин-
m 1, .средних или коротких волн нажмите кнопку
«ДД св) кв» и кнопку желаемого диапазона. Враще-
ниям ручки настройки установите стрелку в место
шк^лы, соответствующее частоте радиостанции или
указывающем название города. Настройтесь на слух
0,а максимальной громкости звучания) на одну из
Р'1Е»тающих радиостанций. Точную настройку на стан-
ция» Вы можете получить по максимальному отклоне-
нию стрелки индикатора.
При пользовании магнитной антенной, которая
Р’Иотает только в диапазонах ДВ и СВ, следует иа-
дапь кнопку «БШН» и, вращая ручку «АМ», установить
антпенну в положение, соответствующее наименьшим
потехам и наилучшему качеству звучания.
При приеме дальних станций нажмите кнопку
«ППП», При приеме местных илн мощных станций можно
УВДчшать качество воспроизведения путем перехода на
5
'!	' ;ц[ ;ri.’	' I’11 '' HI!, I. I '••!..	П-'
uh	QJ	i; ,i !.o i' 11 h| ।  i 1111 И' 'Ф" 11] i.ii'H.
-IlU.H.’A 	я "Нии J ЫНМ1 hi; 1ПИ.1!.'! . ‘I iJ
ih iHuir i?.	’ i; г!11!П():.'П on.л ьпря /' • 1
.»инлгл:н ишШэия и чэиш’1'	и.чд.
IIP нМ< 1Ч ; I ' II !Л> III' • Л i< ЯI л1Ч ЧИР
1\. Ч '<) j.i’PI'ld ill1' I'l ill i/'i'C	I.< )O I.' t J Illi'll’,.
•' -IH II.H: J .1' и!I'1 • 11 I.’B .?||C4| i.4.’;i ;>
KllH-Hif.’iJ 'll Hull IIII 'll j 'I in '	!• I .
lid [ J I  ’ I I'I ' h j J ip	I. I.,' c I'. [ I) 1. 11,1 ,|l •! Я If fl1' ,
i\.'>hi:''i/ :::	и г:н id uh diind.' i .i.p и up-.|. ч ।
-L'lL’ 'd ] I, \< <41 111111 1 , d 1 111JI II' IX. i: li.’1 I|'f II ini'.
и д'| [(-;	14 । 1  1 ? । -ii г и ' 'it: nd । ri»;' j<
и.нншгта! i
. Il H •• I ? 'i’f'K .'vi!l н 'I ! P 'P 'i,
•ii-»i'.’o?i id ! 11p ,  11 •• j<id.'11, 1 i.’A-Hidii 111('111: v1! 'i.<: 1
i)] p _• iу  ' 111> 1 r: я i:j!ч i' ::i '• •[ . n ’ н
d\;ixi.'d.iud'i ui i"!i - 11,1'ri. ' i< 'll: "d  ib i.’.uhiii<гР1 1
• )d->ll	=.’ i;d|]	-\\.Mjd:i ‘liwinu ild'i 1.
i.I.llHOU1’I.,'i': 11 ';, \11 d'jin'i iirmaui V|/ |] 4!
oPd.ii.i ' I [. 11') 11;11	i:b)ii'i "'AHI.OX’OI'.'II IIL’U i".
-.4X1 I! .-)! -H-JI	1 I Ibb . 1(  || • 'i|\(id I	К '	\1
I'i.H'II I, ! 'll - I • I nin [I	' Pll ’ I
I dd
записи, Вы можете записать любую программу вос-
производимую радиолой. Уровень записи регулируется
только в магнитофоне. При воспроизведении магпнто-
зашюп следуе" нажать кнопку «Q Q» на передней
панели радио; ы, и включить нужный режим работы:
«СТЕРЕО» или «МОНО».
6.	ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Радиола соответствует утвержденному образцу и
удовлетворяет требованиям стандарта.
Гарантийный срок па радиолу исчисляется в тече-
ние 12 месяцев со дня продажи. При отсутствии в
гарантийном и отрывных талонах отметки торгующей
организации срок исчисляется со дни выпуска радиолы
заводом.
Без предъявления гарантийного талона и при нару-
шении сохранности пломб па радиоле претензии к каче-
ству работы радиолы не при шмаются и гарантийный
ремонт не производится.
В случае неисправной работы радиолы владелец
имеет право па ее бесплатный ремонт в период гаран-
тийного срока.
Техническое обслуживание и ремонт радиолы про-
изводится ремонтным предприятияем, обслуживающим
район, в котором проживает владелец.
Информацию о мастерских, производящих гаран-
тийный ремонт, можно получить в ближайшем радио-
магазпне.
Заключение ремонтного предприятия о необходи-
мости установки наружной антенны, автотрансформа-
тора, стабилизатора напряжения или о необходимости
ремонта радиолы в ремонтном предприятии является
обязательным для владельца, и в случае его невыпол-
нения бесплатный ремонт радиолы не производится.
Замена радиолы осуществляется через торговую
сеть только по заключению ремонтного предприятия в
соответствии с действующими правилами обмена.
Расположение и назначение элементов управления
и гнезд на задней стенке радиолы
(см. рис. 1, 2 и 3)
I — кнопка шлюченпя сети («СЕТЬ»)
2	— кнопка включения активного фильтра низких
частот («ФНЧ»)
3	— кнопка включения активного фильтра верхних
частот («ФВЧ»)
4	— световой индикатор стереопрпема («СТЕРЕО»)
5	— кнопка включения режима моио («МОНО»)
6	— кнопка включения магнитофона на воспроизведе-
ние («ПО»)
7	— кнопка включения электропроигрывателя («Q »)
8	— кнопка включения диапазонов AM («ДВ, СВ,
КВ»)
9	— кнопка шлючения диапазонов ЧМ («УКВ»)
10	— кнопка выключения автоматической подстройки
частоты («АПЧ-ВЫКЛ»)
11	— кнопка включения узкой полосы («УП»)
12	— кнопка включения широкой полосы («ШП»)
13	— кнопка включения местного приема («МП»)
14	— кнопка включения магнитной антенны на AM
и бесшумной настройки на ЧМ («ВКЛ/БШН»)
1G — кнопка включения диапазона средних воли («СВ»)
17	— кнопка включения диапазона длинных волн («ДВ»)
18	— кнопка включения диапазона коротких волн
25—31 м («К.1»)
7
Цч.ТР. 1ЮЧСП11Я
'» II К гр* Hip- 'll! ] I 1Ж '1 (•'1Я
0
>	.J' пометы стерол и, 1еф- hi;i i
н ' ie.ii<'4ci111 я
СТСрОПТ .’С.'фчИС /	>•)
11 ,’ключепия г]ximh'и iняipH ioi правого
I.-  t.k.'iюч<‘иiiя	(ишриъ -|>, левого
Л-’
. If,it, ПрОДОХрЛИШ'.'ЛЯ < 111 4РЛ1III-
Ik)
'I'Hi.THUb напряжения i ctii
p
i.wi.'W скорости вращения ДИ I.и
! 1.3 1 j:. ЯОЧёИЛЯ СРТП y/lOETpl И1!н III [ pi.пепеля
r i и ’ u;  Ш, л К i’l 011 и я ее гн
с ';; i !•. p« j.'ii |фт;|
if-'Ka j.’icin'poiipuin pjjH.TP’i :	?>1 IV
i л пч-’к-илчения eoe.'iiiiiiricтепли- кнботч
л...Ь’ л. iipc/кАршштсля
. i. о ’4,i  c.'ib нлпряжоиня rei и
‘Пор скорости BJKlllLCllIl^ .1110101
V, пер прижимпои силы
Рис. 1.
Расположение элементов управления на передней панели приемника.
9

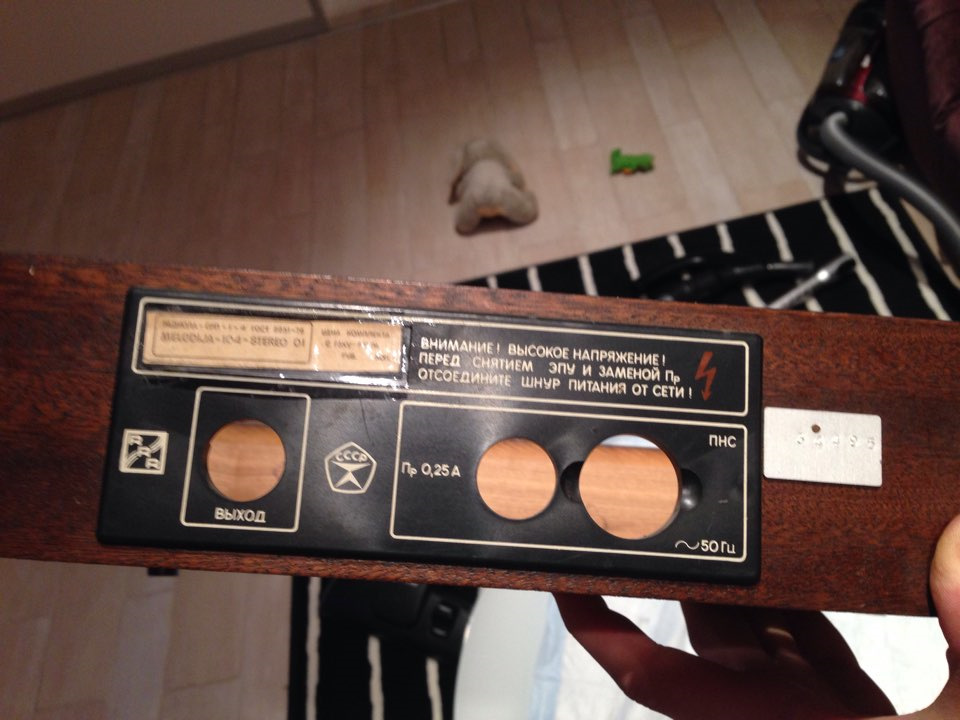

Р и с. 2.
Расположение розеток на задней стенке радиоприемника и элементов
управления электропроигрывателя радиолы «Мелодия-104-стерео» и
«Мелодия-104-стерео»- 01.
 10
Рис. 3.
Расположение розеток на задней стенке радиоприемника и элементов
управления электропроигрывателя радиолы «Мелодия-104-стерео»-02.
11
Рис. 4.
Зона стереоэффекта.
12
Рижский ордена Трудового Красного Знамени
радиозавод им. А. С. Попова
Цена
РУб.
ГАРАНТИЙНЫЙ талон
Радиола «МЕЛОДИЯ-1 ОД-СТЕРЕОНрЬ_______
Радиола «МЕЛОДИЯ-104-С1'ЕРЕО»^Х1-'№___________
Радиола «МЕЛОДИЯ-1 04-CtEPEO_»J)2-^___
Дата выпуска 	/0‘
Адрес для предъявления претензий к качеству: г. .Рига-,4,
Рижский радиозавод им. А. С. Попова.
Представитель ОТК завода-изготовителя'
ТТП
Продавец)
(появись и штамп ОТК)
b.	-bi»
'Зап	тся В -магазине
Л
Дата прод^с
АаРорчивОл^^ямп)

Штамп магазййй(^.,-	' !* _	"
Заполняет^ч^>е4Н)нтном предприятии
Поставлен на гарантийное Обслуживание
... ' '
(наименование ремонтного предпрнят
Гарантийный номер ____________________


RADIOTEHNIKA
Mt


Картинка с сайта: www.drive2.ru

Мелодия-104 стерео — это стереофоническая блочная радиола, включающая в себя: радиоприемник на длинные, средние, короткие и УКВ радиоволны; проигрыватель грампластинок с II ЭПУ-62СП; две акустические системы 6АС-2 (довольно таки оригинальной конструкции, с двумя динамиками — НЧ 10ГД-34 и перед ним ВЧ — 3ГД-2). Усилитель расположен в блоке с радиоприемником. Серийное изготовление этой радиолы началось в 1978 году на Рижском радиозаводе имени Попова — ПО «Радиотехника» (Radiotehnika RRR).

Это краткое описание всей системы! У меня пока только сам проигрыватель но в скором времени привезу усилитель и корпуса от динамиков( к сожалению сами динамики до нас не дошли так что мне их ещё предстоит искать).
Наша система 1984 года об этом нас информирует печать изнутри деревянного корпуса! Как привезли первым делом решили проверить работоспособность и после стольких лет и он заиграл хоть и тихо но заиграл ведь ни усилителя ни колонок нет!( кстати для представления мой отец раньше жил в старом доме на 1 этаже квартира была с балконом и под этим балконом соорудили нечто подобное на сарай и туда положили этот проигрыватель квартиру продали а про сарай со всем что в нем было забыли лет на 15 точно! Года 2 назад мы поехали туда и о чудо сарай как стоял так и стоит вскрыли его и все содержимое было на месте! После этого он полежал в гараже и вот вчера мой отец мне его привёз!)
После пробного пуска он был полностью разобран, отмыт и вычищен! Также склеили один угол так как от времени он разошёлся, кстати корпус дерево а не опилки как сейчас! Состояние после ревизии на 5+! Единственный недочёт это крышка из оргстекла она немного пошарпанна и с неё потерялась табличка «Мелодия». Попозже выложу видео с работой и ждите пост с усилителем и колонками!

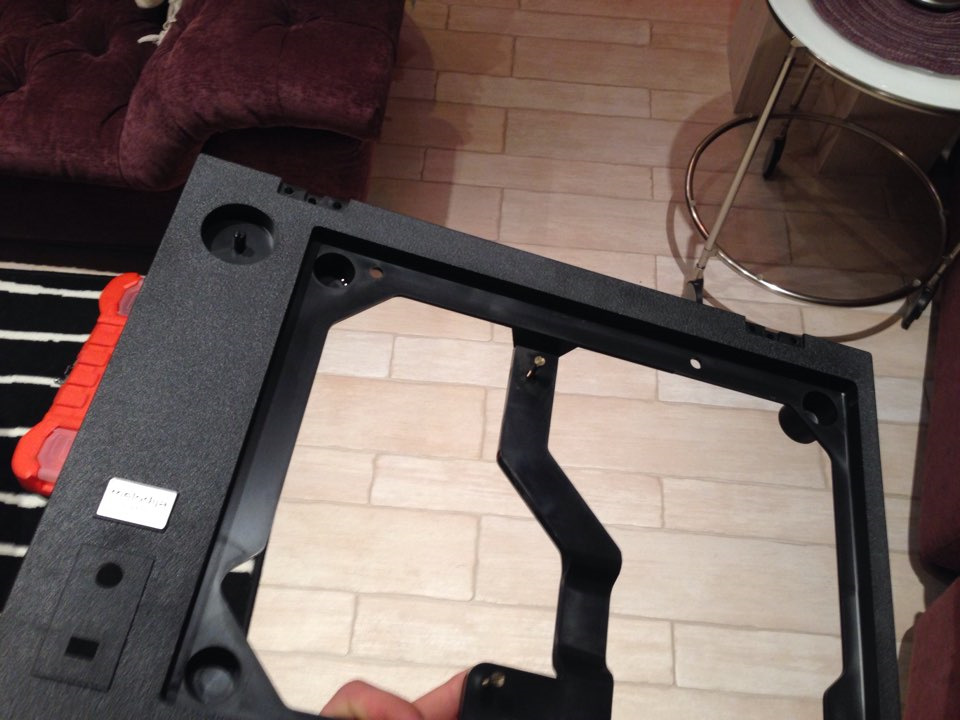

Картинка с сайта: www.drive2.ru

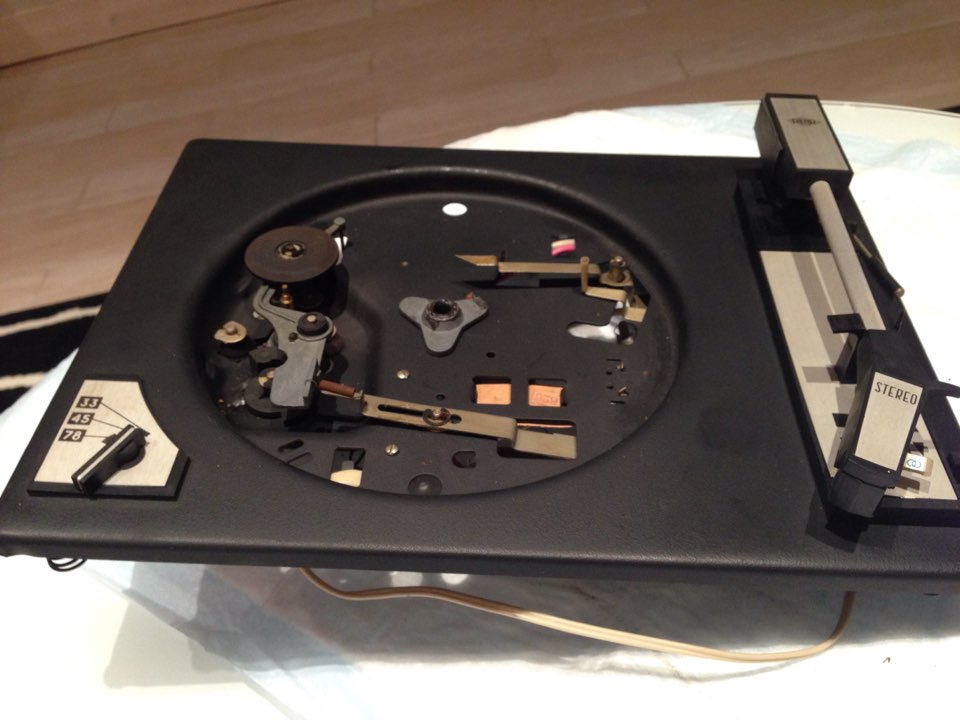

Картинка с сайта: www.drive2.ru

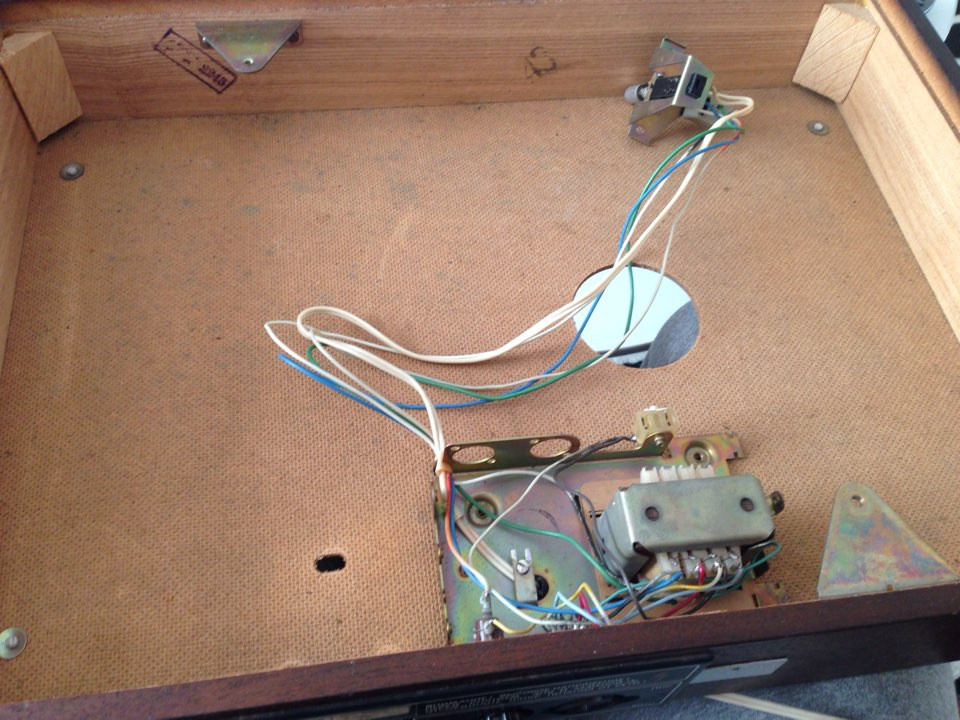

Картинка с сайта: www.drive2.ru

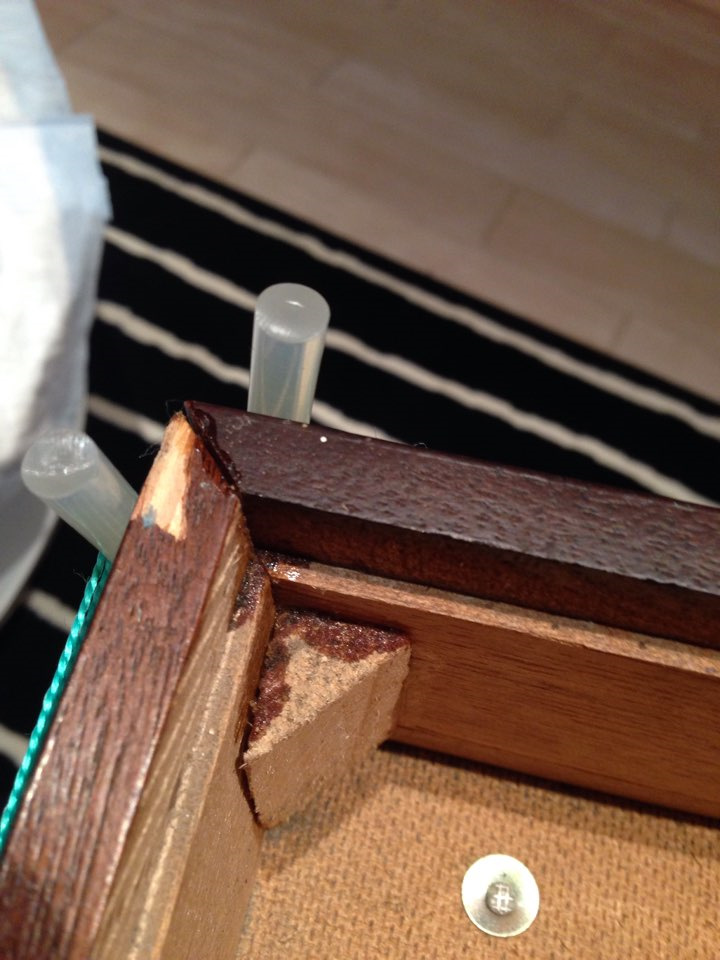

Картинка с сайта: www.drive2.ru

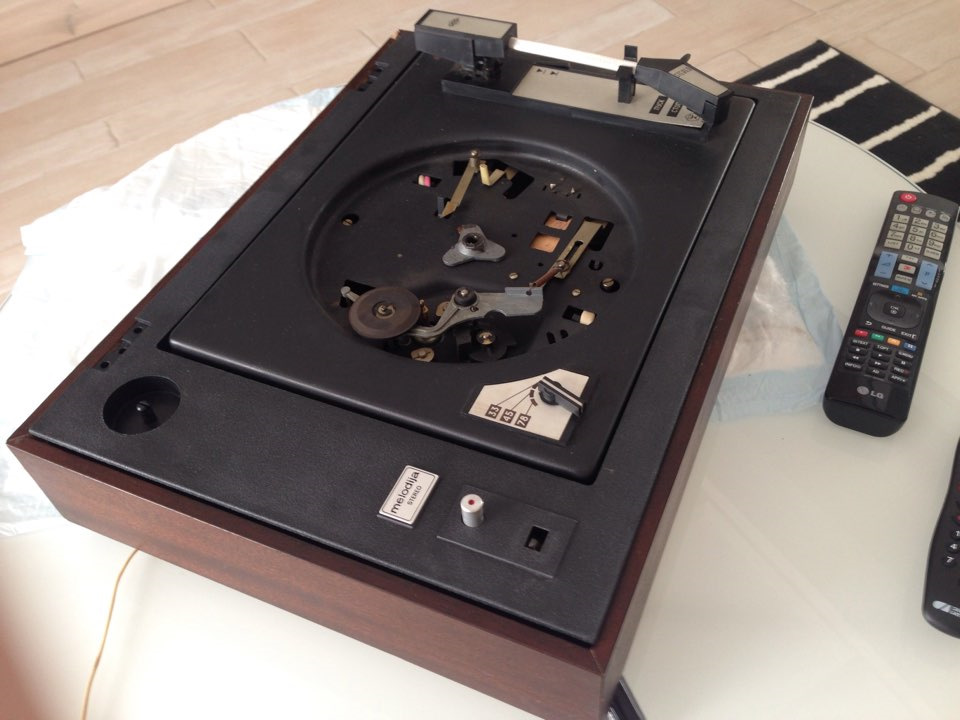

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

 Уважаемые коллеги!
Приветствую Вас на моей странице. Надеюсь, что в списке моих
товаров найдется то, что дополнит Вашу коллекцию и доставит радость
Вам. Если, у Вас есть встречное предложение по цене — напишите мне
предложение, — и все может быть.

ДЕЛАЯ СТАВКУ, ВЫ СОГЛАШАЕТЕСЬ СО
ВСЕМИ УСЛОВИЯМИ, ИЗЛОЖЕННЫМИ НИЖЕ.

Пожалуйста, не стесняйтесь задавать вопросы до принятия решения
о покупке и совершения сделки. Внимательно рассматривайте фото
предлагаемых товаров. Читайте описание. После совершения сделки,
увы, но претензии не принимаются.

Вы получите именно тот товар, который изображен на
фото.

На все мои товары предоставляю 100%-ные гарантии
подлинности. Продаются только оригиналы.

О всех недостатках продаваемого предмета, я обязательно сообщаю
в описании.

После победы на аукционе, или совершения прямой покупки,
Вы выходите на связь со мной в течении 3 суток, оплату
произвести — в течении 5 дней. Отправка купленного товара
производится в течении 3-5 рабочих дней, с момента получения
перевода.

Удачи Вам!

Предоплата: на карту банка Тиньков.

Доставка: Почты России.

Стоимость доставки оплачивает Покупатель.

Уверен, что среди других моих лотов, вы сможете найти
интересующие Вас коллекционные и практичные предметы. Удачи
Вам!

Оплата производится на карту банка «Открытие»

Мелодия 103 В Стерео Принципиальная Схема

Мелодия-105 стерео радиола руководство по эксплуатации

Рижский радиозавод имени А. Производство модели начато в году. Радиола имеет встроенную в электропроигрыватель кассетную магнитофонную стерео фоническу панель, которая позволяет воспроизводить моно и стереофонические и магннтозаписи, а также осуществлять запись программ с радиолы, от трансляционной сети, микрофона и других внеш них источников программ.

Радиола имеет 6 диапазонов, поворотную магнитную антенну, внутренний УКВ диполь. Номинальная выходная мощность 2х6 Вт, максимальная 2х16 Вт. У магнитофона диапазон частот Габариты приёмни ка хх мм; проигрывателя xx мм; одной АС хх мм. Вес комплекта 29 кг. Инструкция по эксплуатации. Фото и инструкция: Аустерс Раймондс Раймондович — Рига.

Контакты: info housea. Мелодия — музыкальный центр. Выпускалась с г. Состоит из радиоприемника 1класса.

УКВ и три КВ. СВ и КВ диапазонах. Стереофоническая радиола с кассетным проигрывателем » Мелодиястерео «. Стереофоническая радиола с кассетным проигрывателем «Мелодиястерео» выпускалась Рижским радиозаводом имени А.

Попова с в года. Радиола имеет встроенную в электропроигрыватель кассетную магнитофонную стереофоническу панель, которая позволяет воспроизводить моно и стереофонические и магннтозаписи, а также осуществлять запись программ с радиолы, от трансляционной сети, микрофона и других внешних источников программ.

Для истинных коллекционеров, с о схемами и вкладками. Из личной коллекции, состояние прошу оценивать самостоятельно по фотографиям — претензии не принимаю.

Выход на связь-3 дня, получение денег за лот-7 дней. Оплата системами. При нарушении условий аукциона лот сразу перевыставляю — покупателю отрицательный отзыв. Доставка почтой России, от руб. За действия Почты не отвечаю — оценивайте посылку. Господ с низким рейтингом и плохими отзывами прошу предварительно обращаться в «продавцу», возможно удаление ставки.

Ставки покупателей с положительным рейтингом не удаляю. Прежде, чем делать ставку ознакомьтесь с условиями, дабы впоследствии не возникло недопонимания. Тему письма по аукциону прошу указывать, как название и номер лота. Письма без темы или с темами «купил», » аукцион», «хачу», «давай дишевли» и т. Цена почтовых услуг может быть увеличена в связи с ростом цен на почтовые коробки, пакеты и почтовые тарифы. Бытовая приемно-усилительная радиоаппаратура — Стационарные радиолы, тюнеры, магниторадиолы, стереокомплексы, электрофоны, усилители звуковой частоты — Справочник.

Описаны бытовые стационарные радиолы. Приведены сведения, необходимые для ремонта и настройки бытовой радиоаппаратуры, принципиальные электрические и электромонтажные схемы, режимы работы транзисторов и интегральных микросхем, намоточные данные, распайка выводов катушек контуров. Для специалистов радиомастерских и конструкторов бытовой радиоаппаратуры. Полезен радиолюбителям. Отечественная промышленность выпускает большой ассортимент бытовой приемно-усилительной радиоаппаратуры. Это радиоприемники, радиолы, магнитолы, магнитора-диолы, электрофоны, усилительно-коммутационные устройства и усилители звуковой частоты.

Настоящий справочник содержит технические характеристики и принципиальные схемы стационарной бытовой приемно-усилительной радиоаппаратуры серийного производства выпуска — гг. Стационарные радиоприемники, радиолы и тюнеры. Магнитолы и стереокомплексы. Стереофонические и монофонические электрофоны. Стереофонические усилители звуковой частоты. Рекомендации по нахождению и устранению неисправностей в бытовой стационарной радиоаппаратуре.

Общие указания по ремонту бытовой радиоаппаратуры. Рекомендации по отысканию неисправностей в бытовой стационарной радиоаппаратуре. Регулировка и настройка стационарной радиоаппаратуры после ремонта. Стерео электропроигрыватель электрофон 1-го класса «МелодияМ стерео» предназначен для воспроизведения записи с патефонных грампластинок. Данный электропроигрыватель имеет электромагнитную головку звукоснимателя, которая не «запиливает» пластинки, индикатор перегрузки усилителя, кнопку временного уменьшения громкости «интим», а также микролифт и автостоп.

Благодаря использованию звукоснимателя нового типа ГЗМ , пластинки при проигрывании не изнашиваются в народе износ пластинок именуется «запиливанием». Давление иглы на пластинку составляет около 2 гр. Все остальные типы звукоснимателей имеют большее давление на пластинку, вследствие чего дорожки с записью царапались и соотв. Представленный в Виртуальном Музее экземпляр выпущен в году.

Колонки отличились живучестью — после. Выпускались такие электрофоны в годах, однако точный год снятия с производства неизвестен. Следующую модель, МелодияВ-стерео запустили в производство в году. Имеется возможность временного снижения громкости, нажатием кнопки «Интим». К электрофону можно подключить внешний проигрыватель с пьезокерамической головкой, приёмник, магнитофон на запись и воспроизведение, электромузыкальный инструмент, стереофонические наушники.

АС при подключении наушников автоматически отключаются. В году электрофон был модернизирован в модель «МелодияМ-стерео». Номинальный диапазон воспроизводимых частот: 63… Гц Номинальная выходная мощность: 6 Вт Коэффициент гармоник тракта НЧ со входа ЗВ по электрическому напряжению: 1. Характеристики данного электрофона сходы с радиолой «Мелодия». Характеристики головки ГЗМ Немного информации про головку ГЗМ от анонима цитата : Насколько мне помнится, выпускалось несколько модификаций проигрывателя «Мелодия «.

Пьезокерамическим головкам требовалось, чтобы давление на иглу прижимная сила составляло примерно 7 грамммов. Поэтому звукосниматель с такой головкой быстро портил «запиливал», как тогда говорили пластинки.

Зато такие звукосниматели не нуждались в предварительном усилителе-фонокорректоре. Вторая модификация этого проигрывателя называлась «Мелодия М». Она комплектовалась магнитной головкой ГЗМ с алмазной иглой и, естественно, имела встроенный фонокорректор. Так что, если уважаемая Аля ничего не перепутала, ей нужно доставать именно головку ГЗМ С её техническими характеристиками можно ознакомиться здесь.

Как видим, там давление на иглу было существенно меньше — 2 грамма. Но увы, как и первые, так и вторые головки давно не выпускаются. Купить ГЗМ можно, как говорится, только «с рук». Орфография автора сохранена.

Могу добавить, что в более поздней модификации, «В» образца года, используется польская магнитная головка звукоснимателя Unitra MF В качестве акустической системы, все проигрыватели и радиолы » Melodija-Stereo » используют рижские колонки 6АС Данные колонки имеют очень широкий диапазон частот.

Звук у них потрясающий уши, стены и нервы соседей. И это при том, что их размеры всего хх мм. Колонки 6АС-2 состоят из двух динамических головок: низкочастотной 10ГД и высокочастотной ЗГД-2, однако иногда ставили и другие динамики. Точно такие же динамики используются в колонках 10АС-9, использующихся в радиоле Мелодия Однако в 10АС-9 другое расположение динамиков.

Мощность: 6Вт. Номинальный диапазон частот: 63…Гц. Габариты: хх мм. Спасибо за материалы, очень уважаю рижскую технику, а сейчас люди потянулись от цифры с мешаниной звуков в МР3 к своим старым аппаратом, да и пластинки оказалось всё еще живы. Очередной аппарат пришёл для восстановления и апгрейда.

Благо есть с чем экспериментировать. Поэтому схемы очень полезны, спасибо. С уважением Александр. Добрый день. В моем случае это такой пластиковый полупрозрачный картридж с иглой который вставляется и защелкивается в держателе ну если мне не изменяет память, давно это было.

Проигрыватель восстановил и как говорится дело за малым. Головок, которые ставились защёлкиванием не знаю. Может, у Вас поставили что-то импортное? Хостинг от Infobox.

Инструкции и мануалы

Имеется возможность временного снижения громкости, нажатием кнопки «Интим».

Этот режим можно использовать при установке на входе пассивного микшера, с делителями на каждом входе. Но она этого стоила. В результате нашел новую головку с корундовой иглой, в полной комплектации и сохранности.

В отличие от ранее выпускавшихся, в электрофон введен световой индикатор перегрузки и фильтр ВЧ позволяющий уменьшить уровень шума при проигрывании пластинок. Включив радиолу я заслушался. Такие возможности, как визуальный контроль перегрузки и автоматическая фильтрация частоты, для проигрывателей того периода считались исключительной новинкой. Появились сильные басы.

Вот такая качественная техника производилась серийно нашей промышленностью. Какая сегодняшняя сраная магнитола или » соневская коробка с пластмассой» сможет похвастаться этим?! А также других деталей. Сигнал для усилителя можно брать напрямую с корректора, минуя блок У1.

Заменен силовой «шнур» отрезком кабеля ПВС На радиоузле стоял переделанный усилитель УКУ, имеющий входное сопротивление 40кОм и чувствительность 0. Сегодня представляю читателям для знакомства проигрыватель выпуска года. Только тот, человек, при этом никогда не починит мелодию

В магазине, торгующем мебельной фурнитурой приобрел четыре хромированных металлических дверные ручки. Раздельные движковые регуляторы громкости и тембра по высоким и низким частотам позволяют производить регулировку качества звука отдельно для правого и левого канала.

Хотя ведь ни все любят басы, поэтому можно поставить и на много меньше емкость. Улучшились все частоты. Мало того, радиола имеет еще возможность приема радиопередач диапазона средних, длинных и коротких волн. Вертушка Мелодия-103 М-стерео. Melodija 103M stereo Разбор.

Мелодия 106 стерео схема

Комбинированное устройство Сириуспано с года выпускал Ижевский радиозавод. Электронный синтезатор позволяет получить эффект панорамно-объемного звучания. Номинальная выходная мощность 2х4,5 Вт. Уровень шумов в канале записи-воспроизведения дБ. Размеры магниторадиолы — хх мм, АС — хх мм, масса — 11 и 5 кг. Для сортировки по классам измерялись такие параметры как неравномерность частотного диапазона и разделение между каналами. Сам диапазон частот — давался исходя из допусков по классу — на деле у обоих классов он одинаков. Хотя по некоторым данным отбраковка велась и по сменным вставкам, лучшие использовались на ГЗМ , а похуже на ГЗМ Д это тип крепления. Фотографии Внутри и всех плат МагнитоРадиолы СириусПано фотографии всех плат и всех внутренностей данного аппарата электрофон, блок питания, механизма магнитофона, воздушного конденсатора, передней панели, двигателя МагнитоРадиолы СириусПано :.

Мелодия 104 Блок Питания Ремонт

Связь между контурами — индуктивная, посредством катушки связи. Кроме того, для исключения влияния контурных катушек, коллекторных контуров полосовых фильтров ПЧ AM при работе ЧМ тракта в контуры включены дополнительные конденсаторы С61 и С Это позволяет избежать выделения в коллекторной цепи смесителя высших паразитных гармоник AM тракта. Связь между контурами — комбинированная. Конденсатор С20 образует внешнеемкостную связь между вторым и третьим контурами фильтра.

С помощью катушек L8 и L10 осуществляется связь между всеми четырьмя контурами фильтра. Когда катушки связи отключены, связь между контурами фильтра меньше критической, а ширина полосы пропускания тракта AM в этом случае будет около 5 кГц. Питание базовой цепи транзистора VT10 осуществляется этим же напряжением, но стабилизированным. Микросхема включает в себя см. Принимаемый сигнал с катушек связи входных контуров СВ и KB подается на выводы 1 и 2 микросхемы на базы транзисторов дифференциального апериодического УВЧ.

Напряжение обратной связи с катушек связи контуров гетеродина подается на вывод 5 микросхемы на базу транзистора VT Нагрузкой смесителя является каскад на транзисторе VT2 см. Детектор выполнен на диоде VD3. Нагрузкой его является цепь R15 C Постоянная составляющая продетектированного сигнала поступает на вход усилителя сигнала АРУ вывод 9 микросхемы через фильтр R14 C На рис. Ею охвачены усилитель высокой частоты. Схема АРУ рис. Схема работает следующим образом.

При изменении уровня. Индикатор настройки. Схема бесшумной настройки рис. Если сигнал на входе радиоприемника отсутствует или мал, транзистор VT13 заперт, а транзистор VT14 открыт.

Симметрирование схемы оконечных каскадов осуществляется подстроечным резистором R1. Громкоговоритель радиоприемника подключается к выходу оконечного усилителя через конденсатор большой емкости С5 — мкФ. При работе от батарей напряжение питания составляет 9 В, а максимальная выходная мощность 1,5 Вт. Блок тембров рис. Эти RС-элементы включены в цепь обратной связи между коллектором и базой транзистора V2. На транзисторе V3 выполнен активный фильтр нижних частот.

С эмиттера транзистора V3 сигнал поступает на регулятор громкости R При низких уровнях громкости уменьшение чувствительности на низких частотах больше, чем на более высоких уровнях. Для лучшего прохождения высоких частот к оконечным каскадам УНЧ между выводами регулятора громкости включен конденсатор С С выхода каскада на транзисторе VT2 сигнал подается на вход усилительного каскада на транзисторе VT6, который также имеет динамическую нагрузку транзистор VT7.

Затем сигнал усиливается каскадами на транзисторах VT8 и VT10, которые охвачены небольшой отрицательной обратной связью за счет незашунтированного резистора в цепи эмиттера транзистора VT Коллекторной динамической нагрузкой транзистора VT10 является транзистор VT9, выполняющий одновременно функцию стабилизатора тока совместно с диодом VD3.

С помощью диодов VD Этим обеспечивается стабилизация тока покоя оконечных транзисторов. Преобразователи напряжения. Обмотка L2 с конденсатором С2 обеспечивает положительную обратную связь, необходимую для возбуждения генератора.

Регулировка осуществляется за счет изменения напряжения питания генератора высокочастотных колебаний. Схема автоматической регулировки выходного напряжения преобразователя выполнена на транзисторах VT Работа схемы осуществляется следующим образом. При этом увеличивается напряжение и на выходе выпрямителя автоматической регулировки, т. В этом случае напряжение на базе транзистора VT1 увеличится, что приведет к увеличению его тока коллектора.

В результате напряжение на коллекторе транзистора VT1 и на базе транзистора VT2 уменьшится. Ток через транзистор VT2 также уменьшится, что приведет к увеличению сопротивления этого транзистора. На транзисторах VT1 и VT2 выполнен регулирующий каскад, представляющий собой усилитель постоянного тока.

С коллектора транзистора VT1 стабилизированное напряжение поступает на коллектор транзистора VT4. Регулировка вырабатываемого управляющего напряжения осуществляется подстроечным резистором R4. Стационарные модели третьей группы являются наиболее сложными из всех моделей 1-го класса. Блоки УКВ. В стационарных моделях 1-го класса используются блоки УКВ в большинстве своем уже рассмотренные ранее. В, рассмотренный в гл. Отличительные особенности схем блоков УКВ стационарных моделей 1-го класса имеются в унифицированном блоке УКВ рис.

Транзистор VT2 в смесителе включен по схеме с общим истоком см. Регистрация Войти. Бытовая радиоаппаратура и ее ремонт стр. Получить полный текст. Интересные новости Важные темы Обзоры сервисов Pandia. Основные порталы построено редакторами. Интересные фотоблоги. Каталог авторов частные аккаунты. Все права защищены Мнение редакции может не совпадать с мнениями авторов. Мы признательны за найденные неточности в материалах, опечатки, некорректное отображение элементов на странице — отправляйте на support pandia.

Из за большого объема этот материал размещен на нескольких страницах: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 Авторам Открыть сайт Войти Пожаловаться. Архивы Все категории Архивные категории Все статьи Фотоархивы. Лента обновлений Педагогические программы. Правила пользования Сайтом Правила публикации материалов Как сделать запрос на удаление материала Политика конфиденциальности и обработки персональных данных При перепечатке материалов ссылка на pandia.

Radiotehnika Melodija-Stereo-101

Мелодия 105 стерео инструкция

Мелодия — стерео — стереофоническая магниторадиола 1-го класса, представляет собой супергетеродинный радиоприемник с отдельным блоком стереофонического электропроигрывателя с кассетной магнитофонной панелью и выносной акустической системой. Мелодия — стерео — стереофоническая магниторадиола 1-го класса представляет собой комбинированное устройство музыкальный центр , в состав которого входит супергетеродинный радиоприемник, стереофоническая кассетная магнитофонная панель и стереофоническое элвктропроигрывающее устройство, две выносные акустические системы. Россия — стерео — стереофоническая магниторадиола 1-го класса состоит из тюнера УКВ, стереофонической магнитофонной панели, стереофонического электрофона и двух выносных акустических систем. При разборке и сборке магниторадиолы не рекомендуется применять большие усилия, чтобы не сломать пластмассовые детали корпуса магниторадиолы.

Россия 105 стерео

ВИДЕО ПО ТЕМЕ: Ростов 105 стерео — катушечный магнитофон 1986г. — Советская музыкальная техника
Clarion автомагнитола. Manual автомагнитола. SF акустическая система. Амфитон ПС магнитофон-проигрыватель. Арктур электрофон.

Материал из Википедии — свободной энциклопедии. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии , проверенной 20 апреля ; проверки требуют 87 правок.

Если вы забыли пароль, введите E-Mail. Контрольная строка для смены пароля, а также ваши регистрационные данные, будут высланы вам по E-Mail. Совместимые сменные вставки до сих пор выпускаются некоторыми компаниями специализирующимися на производстве не оригинальных игл для популярных MM головок. Также можно поискать вставки на различных интернет аукционах, но мы рекомендуем заменить головку звукоснимателя серии Unitra Mf на какой-нибудь недорогой современный картридж. Это имеет смысл сделать по нескольким причинам. Во-первых, Mf была скопирована с Goldring G, выпуск которой был прекращен в году, а тех пор разработчики фоно картриджей продвинулись очень далеко вперед. Во-вторых, головка звукоснимателя MF часто вызывала нарекания: из-за высокой собственной индуктивности, образующей на входе корректора RLC контур с резонансом на кГц , что вызывало подъем АЧХ на частоте резонанса на дБ.

Мобильный, безлимитный интернет по очень выгодной цене. RU Радиотехника 20 века, форумы Давайте и дальше жить дружно! Предыдущее посещение: Сб окт 12, am Текущее время: Сб окт 12, am.

Мелодия 104 Блок Питания Ремонт

Связь между контурами — индуктивная, посредством катушки связи. Кроме того, для исключения влияния контурных катушек, коллекторных контуров полосовых фильтров ПЧ AM при работе ЧМ тракта в контуры включены дополнительные конденсаторы С61 и С Это позволяет избежать выделения в коллекторной цепи смесителя высших паразитных гармоник AM тракта. Связь между контурами — комбинированная. Конденсатор С20 образует внешнеемкостную связь между вторым и третьим контурами фильтра. С помощью катушек L8 и L10 осуществляется связь между всеми четырьмя контурами фильтра. Когда катушки связи отключены, связь между контурами фильтра меньше критической, а ширина полосы пропускания тракта AM в этом случае будет около 5 кГц.

радиола мелодия ремонт УКВС FM MHz перестройка УКВ УКВ на FM зеркальная Радиола Melodija-stereo результат ремонта.

Источник
