Как заправить этикет-пистолет?

Этикет-пистолет – компактное устройство для маркировки различной продукции путем нанесения информации на этикетку, бирку. Широко используется в торговле, складском производстве, логистике. Маркираторы позволяют максимально быстро выполнить печать ценников, самоклеющихся наклеек для автоматизации маркировки товаров.

Принтер этикеток представляет собой ручное механическое или электрическое (на батарейках) устройство в пластиковом корпусе, в котором помимо основных электронных компонентов предусмотрены расходные материалы для печати – картридж с чернилами и лента этикет-пистолета. Ленты для пистолета различаются по цвету, форме и размерам.

Узнаем подробнее про принцип работы, виды пистолетов для этикеток, о том, как заправить этикет-пистолет собственными силами.

Область применения и принцип работы

Этикет-пистолет (маркиратор, аппликатор) предназначен для промежуточной маркировки товаров перед их непосредственной реализацией. На выходе из маркировочного оборудования получают бумажную этикетку с клеевым слоем.

Наносится этикетка на любые плоские поверхности – пластик, полиэтилен, металл, стекло, текстиль. Для работы оператору (продавцу, фасовщику, работнику склада) не нужно прикладывать усилия – нажатие на курок выполняют одной рукой, второй рукой можно перемещают маркированную продукцию на транспортере.

Область применения

Торговля

торговые точки, киоски, магазины «у дома», магазины самообслуживания, сетевые магазины и крупные супермаркеты.

Сфера услуг

ателье, химчистка.

Текстильная промышленность

производство обуви, одежды, домашнего текстиля, кожгалантерея.

Складское производство

маркировка товаров на складах ответственного хранения, фулфилмент для маркетплейсов.

Транспортные компании, курьерские услуги

упаковка и маркировка грузов, продукции при организации логистики.

Этикет-пистолет для ценников по инструкции предназначен для нанесения простой текстовой информации:

Цена (стоимость) изделий.
Дата изготовления (производства), срок годности, если он ограничен.
Код производителя.
Информация для внутреннего пользования – инвентарный номер, артикул, код для склада.

Этикетки со штрих-кодом для считывания сканером штрих-кода с помощью маркиратора сделать не получится. Нельзя наносить большой объем текстовой информации – маркировочный прибор имеет ограничение по количеству символов и строк.

Подробнее по ограничениям смотрите для конкретной модели этикет-пистолета инструкцию производителя. Чаще применяют этикет-пистолет для ценников. В целом, относится к кассовому, маркировочному оборудованию для магазинов, складов и производства.

Принцип работы

Работа прибора для маркировки, печати этикеток основана на следующем:

На наборном валике формируют 1-3 строки текста. Допускаются буквы, цифры, символы, денежные знаки, знаки препинания.
При нажатии на рычаг наборный валик выдвигается, и на него посредством прижима переносятся чернила с красящего ролика.
Валик надавливает на маркировочную ленту, текст переносится на этикетку.
Лента выдвигается с шагом 1 этикетки, прижимается к поверхности, которую требуется маркировать.

Сложностей никаких – при необходимости работники могут ознакомиться с инструкцией по применению этикет-пистолета. Здесь же указывают рекомендации по настройке печати, периодичности замены чернильного валика, хранения прибора. Важно также знать, как заправлять этикет-пистолет для ценников, чтобы не возникло подтеков чернил или иных сбоев в работе оборудования.

Виды этикет-пистолетов

Классификация по количеству строк:

Однострочные.
Двухстрочные.
Трехстрочные.

Отдельно выделяют виды по типу печати информации – постоянной, которую работник ввел на наборном валике, переменной (нумераторы кроя), когда на следующей этикетке печатается код с определенным шагом (пример: 42D54, 42D55 и пр.).

По конструкции выделяют 2 вида:

Маркировочные – для печати этикеток, их наклейки на поверхность.

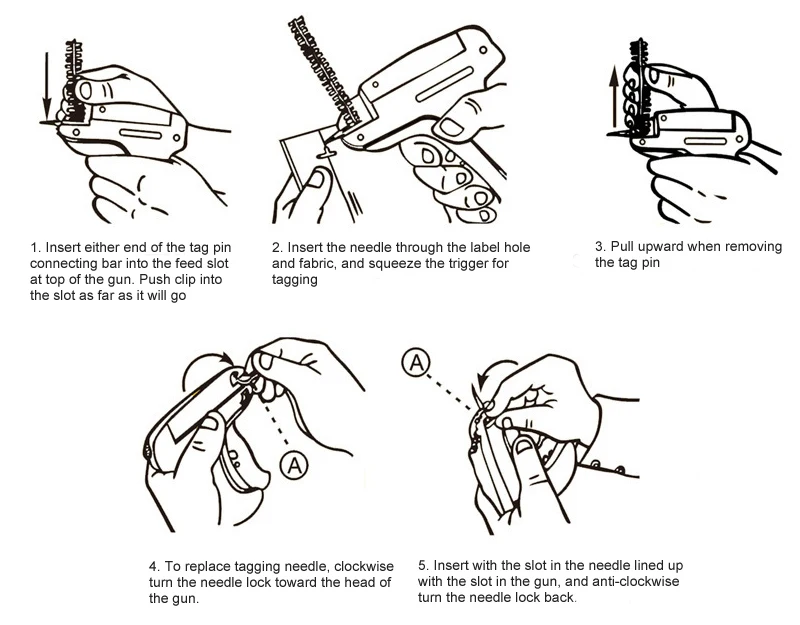

Игольчатые – для фиксации этикетки на упаковке или изделии с помощью биркодержателя.

Печать текста на этикетке в 1 строку, содержащую 6-10 символов. Недорогое оборудование для маркировки товаров в магазине, производственной компании.

Печать текста в 2 строки. Верхняя строка содержит порядка 10 символов, нижняя – меньше. Двухстрочный принтер этикеток подходит для ценников.

Пистолет способен наносить на маркировочную ленту 3 строки. Пример: сокращенное наименование, цена, срок изготовления.

Как пользоваться этикет-пистолетом?

О том, как пользоваться этикет-пистолетом, каждый производитель подробно указывает в инструкции. В общем случае практикуется следующее:

Для акционных товаров, продукции со скидкой из-за приближения конечной даты реализации применяют яркие цветные этикетки. Можно указать размер скидки в процентах.
Чем шире лента, тем больше строк помещается или больше размер самих символов. Размер символов подбирают исходя из удаленности товара в магазине от покупателя.
Под заказ можно изготовить клише (штамп) не только с нестандартными для этикеток символами, но и с рисунком, логотипом компании. Этикетка тоже может быть брендированной.

Конструкция этикет-пистолета

Конструктивно состоит из следующих элементов:

Прочный пластиковый корпус.
Наборный валик для набора кода, текста.
Чернильный ролик (красящий ролик, картридж).
Ролик контакта с поверхностью.
Зацепной барабан.
Этикет-контейнер (загрузочный отсек) для ленты.
Рычаг-ручка.

Как заправить чернила в этикет-пистолет?

Чернильные ролики (картриджи) обычно черного цвета. Ресурса хватает на печать 50 тыс. этикеток и более, что в магазине или небольшом супермаркете соответствует примерно 1 году использования прибора.

Для заправки необходимо:

Подготовить место для заправки, надеть перчатки.

Открыть нижнюю крышку для доступа к отсеку с картриджем.

Извлечь чернильный валик.

Поставить новый валик, закрыть крышку.

Заправлять этикет-пистолет чернилами не получится – допускается только замена чернильного валика аппликатора.

Чернильный картридж к MX-5500 (ролик красящий 20мм)

Как поменять ленту в этикет-пистолете?

Чаще возникают трудности не с заменой валика – проблемы связаны с тем, как заправить ленту в этикет-пистолет. Хотя процедура несложная, но необходимо, чтобы лента соответствовала модели пистолета.

Для начала узнаем о видах маркировочных лент, а потом подробно рассмотрим, как поменять ленту в этикет-пистолете для ценников, артикулов, внутренних кодов.

Классификация лент:

Форма

прямоугольные, фигурные.

Размеры

21х12, 22х12, 26х12, 26х16, 29х28, 37х28 мм и др.

Цвет

зеленый, красный, оранжевый и др.

Инструкция по замене ленты в системе маркировки товаров:

Открыть верхнюю крышку, потом нижнюю.
Вставить ленту в загрузочный отсек (контейнер).
Протянуть край ленты в подающее отверстие (подложка направлена к рычагу пистолета, бумажный слой – наружу).
Закрыть верхнюю крышку аппликатора.
Протянуть ленту на 7-10 см вниз, освободить от бумажного слоя (наклеек), закрыть нижнюю крышку.
Продеть конец маркировочной ленты через отверстие за подающим валом, нажимать на курок до появления наклеек под рукояткой.

Если возникают трудности, то рекомендуем посмотреть видео, как заправить ленту в этикет-пистолет. Видео-инструкция подойдет для любой модели, поскольку принцип работы, конструкция у пистолетов одинаковые.
