Анестезиологический монитор МПР 6-03 Тритон

Анестезиологический многофункциональный прикроватный монитор МПР 6-03 “Тритон” применяется в анестезиологии, хирургии, интенсивной терапии, во время послеоперационного периода, при проведении скрининг-тестов, экспресс-диагностики и профессиональных осмотров пациентов всех возрастных групп (новорожденных, детей, взрослых) в условиях стационара и при транспортировке пациентов.

Особенности прибора:

Технология газоанализа анестетиков с функцией капнометрии и оксиметрии:

-непрерывный неинвазивный мониторинг концентрации газов;
-не требуется периодическая калибровка эталонным газом;
-максимальная точность и надежность измерений;
-эффективная система осушения пробы;
-автоматическая коррекция результата при наличии закиси азота;

Новая технология неинвазивного измерения артериального давления Unicuff ™:
-осциллометрический метод, комбинированный с предварительным измерением на фазе компрессии;
-высокая точность во всех клинических ситуациях (при аритмиях, низком наполнении пульса);
-малое время измерения (20-30 сек);
-комфорт для пациента и минимальное влияние на гемодинамику;
-стабильность измерений и возможность уточнения артериального давления в том же цикле.

• Модули SpO2 и ЭКГ с усовершенствованным алгоритмом обработки сигнала, обеспечивают высокую стабильность показаний и устойчивость к артефактам.
• Цветной дисплей размером 12,1” с высоким разрешением. Контрастное изображение, большой угол обзора.
• Два канала измерения температуры для удобства контроля за состоянием пациента.
• Возможность мониторинга разности температур.
• Система интеллектуальных текстовых сообщений пользователю на русском языке Care™ Lite.
• Настраиваемый дисплей, режим “большие цифры” Top-DIGIT™.
• Оригинальные расходные материалы от производителя (датчики SpO2, T, кабели ЭКГ).

Канал газоанализа (мультигаз):

• работа с отбором пробы (side stream, micro stream)
• калибровка модуля: автоматическая периодическая
• режим отображения: концентрации СО2 в % или парциального давления СО2 в мм. рт. ст.;
• мониторируемые газы: углекислый газ (СО2), закись азота (N2O), кислород (O2)-концентрация на вдохе и выдохе
• мониторируемые анестетики: галотан (Hal), энфлюран (Enf), изофлюран (Iso), севофлюран (Sev), десфлюран (Des).
• сохранение точности измерений концентрации СО2 при наличии сопутствующих газов (N2O, анестетики и другие)
• отображение цифровых параметров: EtCO2, FiCO2, частоты дыхания, порогов тревог
• дополнительно возможность использования датчика прямого потока
• модуль глубины анестезии (опция)

Сердечный выброс: методы измерения – импедансная кардиография по Шрамеку, объёмно-компрессионная осциллометрия.

Объемно-компрессионная осциллометрия это неинвазивный метод, очень удобный в практическом использовании. Позволяет измерять минутный объем кровообращения (СО), сердечный индекс CI ударный объём (SV), ударный индекс (SI), общее периферическое сосудистое сопротивление. Метод является достойной альтернативой инвазивным технологиям, в том числе и термодилюции.

Канал Пульсоксиметрии:

• регистрация цифровых значений частоты пульса, SpO2, уровня перфузии, пороги тревог
• фотоплетизмограмма (ФПГ); автоматическое масштабирование кривой ФПГ

Канал ЭКГ: (6 отведений или 12 отведений)

• отведения: вариант I, II, III, aVL, aVR, aVF; V
• выбор комбинации мониторируемых отведений ЭКГ пользователем
• одновременно просмотр 3-х волн ЭКГ (кардиограмма, 3 кривые)
• режим просмотра кардиограммы в увеличенном окне просмотра по одному отведению
• отображение цифровых параметров ЧСС и смещения ST-сегмента относительно изолинии, порогов тревоги по ЧСС
• индикация смещения ST- сегмента по каждому из отведений, с разрешением 0,1мм

Импедансная кардиография ICG

• ручной выбор коэффициентов усиления кардиосигнала
• выбор скорости развертки кардиокомплекса: 12,5; 25; 50 мм/с
• возможность применения вместе с дефибриллятором и электрокоагулятором, защита от помех электрохирургического инструмента
• анализ аритмий, текстовое сообщение на русском языке
• режим коррекции ЧСС при определении импульсов водителя ритма: автоматический
• анализ вариабельности сердечного ритма: регистрация и отображение кардиоинтервалограммы
• возможность отображения гистограммы распределения кардиоинтервалов (опция)
• кабель 4-х проводной для мониторинга 6 отведений ЭКГ одновременно (в стандартной комплектации)

Канал Термометрии (2 канала – кожная и центральная):

• отображение цифровых значений температуры, в том числе разность по 2 каналам
• типы датчиков: накожный, полостной (в стандартной комплектации)
• *эзофагеальный датчик (опция)

Канал Тонометрии (измерения неинвазивного артериального давления):

• метод измерения: осциллометрический, комбинированный с предварительным измерением на фазе компрессии (технология Unicuff™).
• технология НИАД, обеспечивающая устойчивость к двигательным артефактам (защита результатов измерений от двигательной активности пациента)
• отображение цифровых значений артериального давления: систолическое, диастолическое, среднее
• режимы измерений: детский, взрослый; цикл автоматический по выбору пользователя, разовый
• регулируемое время цикла измерения НИАД
• возможность сохранения пользователем собственного режима в настройках (опция)
• возможность сохранения пользователем собственного режима в настройках (*опция) и регулировки максимального давления накачки манжеты

Канал инвазивного измерения кровяного давления

• два независимых канала, возможность одновременного измерения артериального и венозного давления
• одновременное отображение кривых до 8 каналов
• отображение цифровых значений кровяного давления: систолическое, диастолическое, среднее
• модуль сердечного выброса

Канал измерения параметров дыхания:

• метод измерения: импедансный
• респирограмма охватывает не менее 3-х циклов (вдох-выдох)
• отображение респирограммы (кривой дыхания)
• механика дыхания

Сигналы тревоги:

• 3-х уровневая звуковая и визуальная тревожная сигнализация
• экспертная система Care™ Lite-интеллектуальная система текстовых сообщений пользователю о тревожном событии
• регулируемые тревоги и тренды: ЧСС, SpO2, ЧД, Т, SysAD, DiaAD, MedAD, EtCO2, FiCO2, IBP, смещение ST-сегмента, апное
• энергонезависимая память, сохраняются данные за 300 часов
• предупреждение о разряде аккумулятора

Высокое качество продукции подтверждено сертификатом системы менеджмента качества в соответствии со стандартом ENISO 9001:2000 (TUVCERT)

Примечание:
* отмеченные в тексте опции прибора поставляются по заказу клиента (опционально).

Источник

Мониторы прикроватные реаниматолога и анестезиолога переносные МПР6-03-«Тритон»

Картинка с сайта: instruk.detektorpoligraf.ru

Для непрерывного мониторинга основных параметров жизнедеятельности пациентов: электрокардиография (ЭКГ), частота сердечных сокращений (ЧСС), насыщение (сатурация) кислородом гемоглобина артериальной крови (ЭрО2), частота пульса (PR), периферическое кровообращение (фотоплетизмограмма), неинвазивное артериальное давление (систолическое, диастолическое, среднее), инвазивное давление крови (систолическое, диастолическое, среднее), температура тела (Т °С), частота дыхания (ЧД), респирограмма, концентрация (или парциальное давление) газов во вдыхаемой и выдыхаемой газовой смеси (Fi, Et), кривая дыхания. Область применения: анестезиология, хирургия, интенсивная терапия и время послеоперационного периода, а также проведение скрининг-тестов при профессиональных осмотрах.

Скачать

Информация по Госреестру

Производитель / Заявитель

ООО Фирма «Тритон-ЭлектроникС», г.Екатеринбург

Юр.адрес: 620027, ул.Шевченко, д.9, к. 202, 620055, ул.Бажова, 195а Тел./факс: (343) 261-73-76, 261-58-63, 261-37-94 www.triton.ru, E-mail: mail@triton.ru

Назначение

Мониторы прикроватные реаниматолога и анестезиолога переносные МПР6-03-«Тритон» (в дальнейшем — приборы) предназначены для непрерывного измерений и мониторинга основных параметров жизнедеятельности пациентов:

— электрокардиография (ЭКГ), частота сердечных сокращений (ЧСС),

— насыщение (сатурация) кислородом гемоглобина артериальной крови (8рО2), частота пульса (PR), периферическое кровообращение (фотоплетизмограмма),

— неинвазивное артериальное давление (систолическое, диастолическое, среднее),

— инвазивное давление крови (систолическое, диастолическое, среднее),

— температура тела (Т°С),

— частота дыхания (ЧД), респирограмма,

— концентрация (или парциальное давление) газов во вдыхаемой и выдыхаемой газовой смеси (Fi, Et), кривая дыхания.

Область применения: анестезиология, хирургия, интенсивная терапия и время послеоперационного периода, а также проведение скрининг-тестов при профессиональных осмотрах.

Описание

В зависимости от размеров примененного дисплея приборы выпускаются в следующих исполнениях:

— исполнение 1 (с дисплеем 7″),

— исполнение 2 (с дисплеем 10″),

— исполнение 3 (с дисплеем 12″),

— исполнение 4 (с дисплеем 15″).

в составе следующих измерительных модулей:

— модуль неинвазивного измерения артериального давления,

— модуль измерения параметров дыхания,

— модуль газоанализа дыхательной смеси,

— модуль инвазивного измерения давления.

Принцип действия модуля пульсоксиметрии основан на различном спектральном поглощении оксигемоглобина и восстановленного гемоглобина крови. Пульсирующая кровь в ткани (пальца или мочки уха) просвечивается источниками излучения в области красного и инфракрасного спектра. Полученные сигналы после соответствующей обработки преобразуются в фотопле-тизмограмму, выводимую на дисплей монитора, и позволяют определить коэффициенты модуляции световых потоков с различными длинами волн и по их соотношению определить насыщение кислородом гемоглобина крови, при этом периодичность модуляции соответствует частоте пульса.

Принцип действия модуля кардиометрии основан на измерении электрического потенциала сердца с помощью электродов, расположенных на поверхности тела пациента. После соответствующей обработки электрические сигналы преобразуются в ЭКГ, которая выводится на дисплей монитора, и используются для расчета ЧСС.

Лист № 2 Всего листов 11

Принцип действия модуля измерения параметров дыхания основан на импедансном методе (изменение сопротивления тела пациента между электродами при вдохе-выдохе). Сигналы с электродов после соответствующей обработки преобразуются в кривую дыхания (респирограмму), выводимую на дисплей монитора, и используются для расчета частоты дыхания.

Принцип действия модуля термометрии основан на измерении сопротивления датчика температуры, который представляет собой терморезистор. Сопротивление терморезистора, зависящее от температуры тела пациента в точке нахождения датчика, измеряется с помощью электрической схемы и преобразуется в значение температуры, отображаемое на дисплее монитора.

Принцип действия модуля неинвазивного измерения артериального давления основан на осциллометрическом методе, при котором пульсации давления в манжете с помощью тензометри-ческого датчика давления преобразуются в сигнал, который после соответствующей обработки используется для расчета величины давления и пульса.

Принцип действия модуля инвазивного измерения давления основан на преобразовании пульсаций давления крови в изменение сопротивления с помощью датчика инвазивного давления. Полученный монитором сигнал используется для расчета значений давления и вывода на дисплей монитора кривой давления.

Принцип действия модуля газоанализа дыхательной смеси в части капнографии основан на методе двухканальной бездисперсионной оптической спектроскопии, при котором луч инфракрасного излучателя проходит через исследуемую пробу газа в измерительной камере и попадает на два датчика-фотоприемника с узкополосными оптическими фильтрами. Фильтр одного канала пропускает только излучение в области максимального оптического поглощения для СО2, а другого — в области, которая не поглощается в СО2. Преобразованные прибором сигналы используются для расчета уровня концентрации СО2 и вывода на дисплей прибора кривой дыхания (капнограм-мы). Принцип действия модуля газоанализа дыхательной смеси в части оксиметрии основан на электрогальваническом эффекте, при котором проходящая через датчик кислорода проба воздуха, взаимодействуя с пластинами датчика, возбуждает на них электрический потенциал, пропорциональный содержанию кислорода.

. UMHF№WA1*M4 t-vA.-i :-ыл ■ и’на шктпкгитпл»

450 0 250 0 0 55 2ЙвО „ 3g. 5

Рисунок 4 — Общий вид прибора в исполнении 4 (с дисплеем 15″)

Программное обеспечение

Встроенное программное обеспечение (ПО) изделия Мониторы прикроватные реаниматолога и анестезиолога переносные МПР6-03-«Тритон» состоит из модуля ПО, отвечающего за метрологические характеристики для всех видов исполнений.

Программное обеспечение от преднамеренных и непреднамеренных изменений защищено тем, что: а) ПО прошито в микропроцессоре, жестко установленном внутри печатной платы; б) отсутствуют внешние интерфейсы обновления программного обеспечения.

Номер версии (идентификационный номер) программного обеспечения

Источник

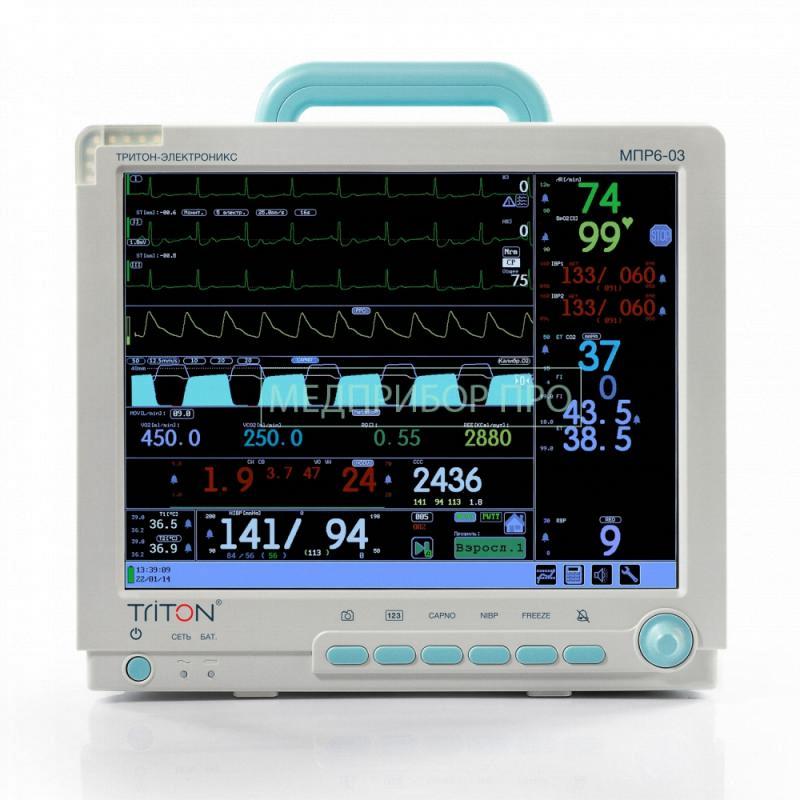

Монитор прикроватный переносный Тритон МПР6-03 (комплектация Т1.20)

Монитор прикроватный переносный Тритон МПР6-03 (комплектация Т1.20)

Монитор прикроватный реаниматолога и анестезиолога переносный МПР6-03-«Тритон» Т1.20 предназначен для наблюдения за основными параметрами жизнедеятельности пациента. Электрокардиография

• Пульсоксиметрия TRITON®
• Термометрия
• Неинвазивное измерение артериального давления
• Автоматическое внеочередное измерение артериального давления
• Импедансный метод измерения параметров дыхания

По запросу Получить КП

Официальная поставка с завода

Общие характеристики:

Каналы мониторинга:

Вся продукция разрешена к применению на территории Российской Федерации.

Качество и соответствие продукции подтверждено следующими документами, представленными на русском языке:

• Регистрационное удостоверение на продукцию;
• Сертификат соответствия на продукцию;
• Свидетельство об утверждении типа средств измерений (если данное требование предусмотрено действующим законодательством);
• Инструкция по эксплуатации;
• Технический паспорт с гарантийными обязательствами поставщика.

Комплект поставки включает все необходимые принадлежности для обеспечения работоспособности оборудования.

Источник

Монитор пациента анестезиологический МПР6-03

Пульсоксиметрия Masimo SET ®

Неинвазивное измерение артериального давления

Импедансный метод измерения параметров дыхания

Неинвазивный мониторинг параметров центральной гемодинамики

Инвазивное измерение артериального давления

Малоинвазивное измерение ЦВД и других низких давлений в различных полостях

Капнография в прямом потоке (mainstream)

Непрерывный мониторинг метаболических потребностей (на основе данных модуля респираторной механики)

Калькулятор метаболических потребностей

Анализ анестезиологических газов (мультигаз)

Глубина анестезии (уровень седации)

Общие характеристики:

Категории пациентов

взрослые, дети, новорожденные

Разъемы

для подключения к компьютерной сети

Питание

аккумулятор не менее 2 часов работы

Дисплей

15″ цветной, сенсорный, жидкокристаллический

кнопки быстрого доступа к параметрам

Одновременное отображение кривых на дисплее

Транспортировка

ручка на верхней части корпуса

Система тревог

3 уровня приоритетности, настройка границ тревог

Тренды

графические и цифровые, до 240 часов

Каналы мониторинга:

Электрокардиография (ЭКГ)

ЭКГ 12 отведений:

анализ вариабельности сердечного ритма (ВСР)

частота сердечных сокращений (ЧСС)

анализ и автоматическое распознавание

Пульсоксиметрия Masimo SET ®

частота пульса (PR)

насыщение артериальной крови кислородом (SpO₂)

индекс перфузии (PI)

Неинвазивное измерение артериального давления (НИАД)

SysAD, DiaAD, MedAD

Импедансный метод измерения параметров дыхания

Частота дыхания (ЧД)

Термометрия

измерение разности температур (∆Т)

Неинвазивный мониторинг параметров центральной гемодинамики

CO, SV, CI, SVR, SVRI, SVI, LCW, LCWI, LSW, LSWI, LSP, LSPI, VSV

Собственная технология объемно-компрессионной осцилометрии

Инвазивное измерение артериального давления

2 канала (2ИАД)

Выбор типа давления: ART, PA, CVP, ICP, RAP, LAP, RVP, UA

SysAD, DiaAD, MedAD

Малоинвазивное измерение ЦВД и других низких давлений в различных областях организма (ИиНД 500/75)

Диапазон измерений, мм вод. ст.: -200…450

Капнография в боковом потоке

Капнография в главном потоке

Оксиметрия

Анализ анестезиологических газов (мультигаз)

Кривые на выбор: СО₂, O₂, любой анестетик

Непрерывный мониторинг метаболических потребностей (на основе данных модуля респираторной механики)

Респираторная механика

PEEP, PIP, Ve, MVe

Глубина анестезии (уровень седации)

Источник

15 каналов мониторинга
Мониторинг по Гарвардскому стандарту
Капнография в прямом потоке
Оценка истинных метаболических потребностей
Глубина анестезии и другие каналы
Работает с пациентами всех возрастных групп

Описание

Монитор пациента Тритон МПР6-03 является представителем аппаратов высокого класса для непрерывного мониторинга основных параметров жизнедеятельности. Монитор применяется в области реаниматологии, хирургии, интенсивной терапии и анестезиологии. Эффективен не только в лечебном стационаре, но и при транспортировке пациента благодаря своей легкой и компактной конструкции, возможности автономной работы и эргономичной ручке для переноски.

Тритон МПР6-03 осуществляет ЭКГ в 12 отведениях, мониторинг ЧСС и частоты пульса, насыщения крови кислородом, ИАД и НИАД, температуру по 2-м каналам, частоту дыхания, концентрацию газов во вдыхаемой и выдыхаемой смеси, фотоплетизмограмму и респирограмму, производит анализ аритмии и ST-сегмента. Цветной сенсорный дисплей с диагональю 15” отображает одновременно до 6 кривых.

Клавиши быстрого доступа к функциям и интуитивно понятный интерфейс заметно облегчают эксплуатацию аппарата. Монитор может быть интегрирован в систему центрального мониторинга «Тритон», которая поддерживает подключение до 16 мониторов одновременно. Также устройство снабжено портом USB для обмена информацией с персональным компьютером.

В комплекте:

• Электронный блок 1 шт.

• Кабель питания 1 шт.

• Кабель пациента 1 шт.

• ЭКГ электроды одноразовые (для взрослых) 50 шт.

• Датчик оптоэлектронный пульсоксиметрический ДОПпп-«Тритон» 1 шт.

• Датчик температуры поверхностный (многоразовый) 1 шт.

• Шланг для манжеты 1 шт.

• Манжета (для измерения НИАД, детская) 1 шт.

• Манжета (для измерения НИАД, взрослая стандартная) 1 шт.

• Манжета (для измерения НИАД, взрослая, увеличенная) 1 шт.

• Модуль оценки глубины анестезии 1 шт.

• Электроды для ЭКГ 100 шт.

• Паспорт 1 шт.

• Руководство по эксплуатации 1 шт.
