Монтаж подвесного унитаза на инсталляцию инструкция

Картинка с сайта: znaet.petrovich.ru

Аркадий Боралов
мастер по ремонту санузлов

Подвесной унитаз выглядит современнее и лаконичнее, чем привычный напольный. К тому же за ним проще ухаживать. Расскажем, как установить инсталляцию унитаза своими руками.

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

Что нужно знать об инсталляции

Инструкция по установке инсталляции для унитаза будет проще, если в общих чертах понять, как все в ней устроено. Для примера рассмотрим инсталляцию, которая выглядит вот так:

Картинка с сайта: znaet.petrovich.ru

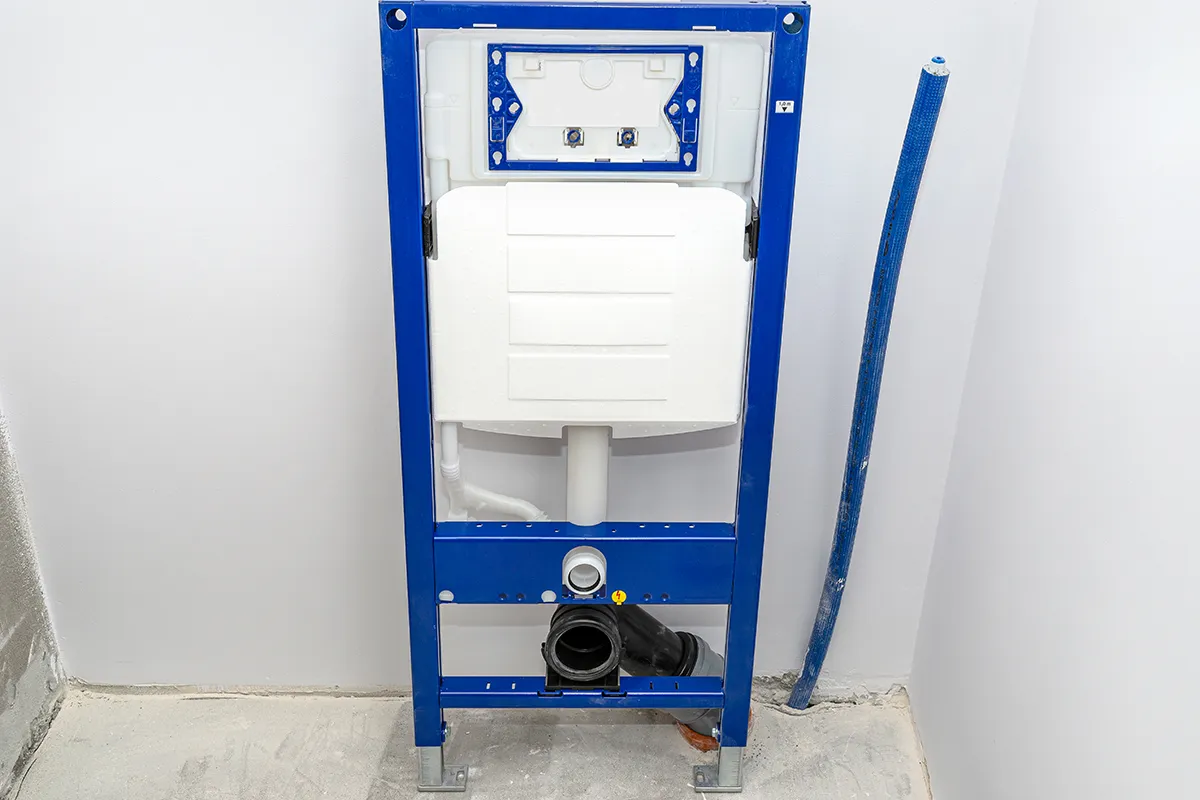

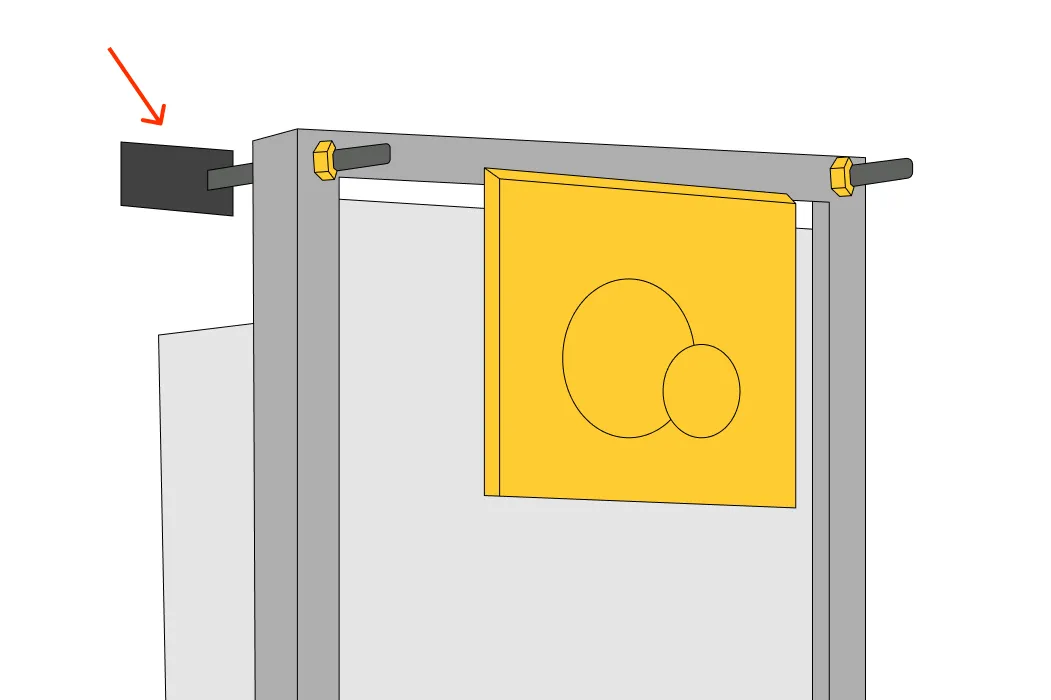

Вес унитаза принимает стальная рама (1), которая в нижней части крепится болтами к полу, а сверху, через регулируемые по длине шпильки, — к капитальной стене за инсталляцией.

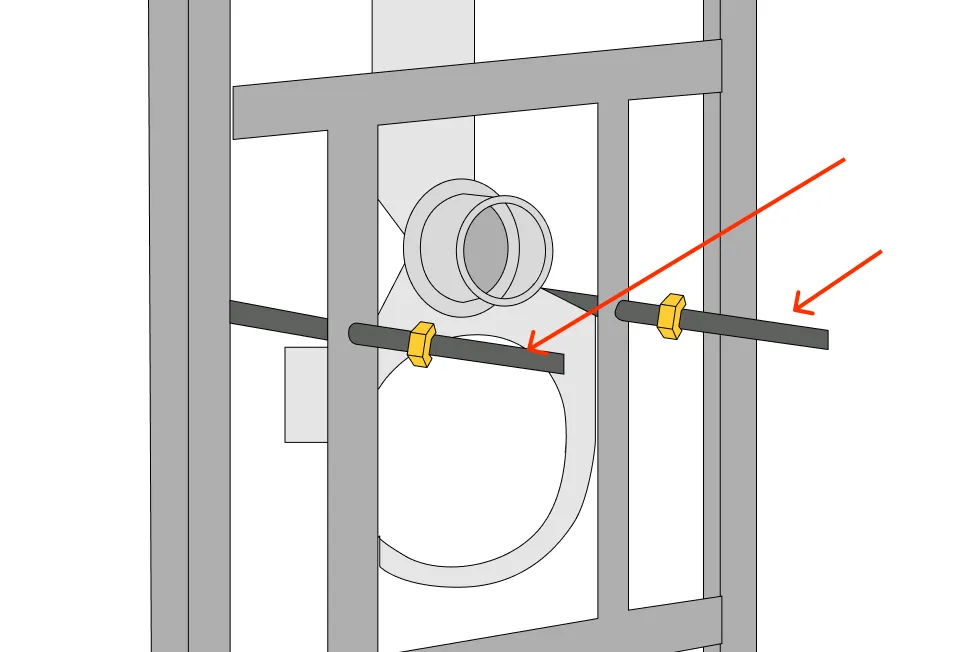

Унитаз тоже вешают на шпильки (5). Чтобы сиденье унитаза было на нужной высоте от чистового пола, ножки рамы (4) сделаны выдвижными — при установке их регулируют. И стена, и пол должны быть достаточно прочными, чтобы нагрузками из них не вырвало анкеры.

На раме закреплен пластиковый бачок (2) для воды. Если потребуется добраться до сливного механизма, достаточно будет снять панель с кнопками смыва.

Внизу на раме есть пластиковый хомут (3): он держит отвод, который соединяет инсталляцию с канализацией.

Спереди инсталляцию, как правило, закрывают гипсокартоном — так она оказывается внутри стены. Если потом при пользовании туалетом появятся проблемы с подключением канализации к системе, придется разбирать стену в любом случае.

На что обратить внимание при выборе инсталляции

В продаже можно найти инсталляции в разных комплектациях:

• полный набор, включающий саму инсталляцию, панель с кнопками смыва и унитаз
• инсталляцию с кнопочной панелью, но без унитаза
• только инсталляцию

Приобрести полный комплект проще, зато покупка по отдельности позволяет выбрать дизайн кнопки смыва и форму и размер унитаза — это особенно важно при тесном санузле.

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

При покупке унитаза убедитесь, что расстояние между крепежными отверстиями у него такое же, как и между шпильками инсталляции, на которые унитаз вешают. Иначе вам его будет не смонтировать.

Когда монтировать инсталляцию

Обычно установку инсталляции унитаза выполняют во время капитального ремонта санузла. Чтобы случайно не повредить ее, спешить с установкой не стоит. Сначала нужно закончить все черновые работы: залить стяжку и выровнять стены. Затем проложить коммуникации: электропроводку, водопроводные и канализационные трубы и вентиляционные воздуховоды. И только потом можно переходить к сборке и монтажу инсталляции.

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

Как установить инсталляцию

Перед началом работы распакуйте инсталляцию и убедитесь, что все полагающиеся к ней принадлежности и чертеж с размерами есть в наличии.

Картинка с сайта: znaet.petrovich.ru

Чертеж инсталляции из нашего примера. Источник: ruskaf.ru

Материалы для монтажа инсталляции унитаза:

• гибкая подводка для подключения бачка к водопроводу
• отводы и трубы диаметром 110 мм для подсоединения к канализации
• профиль ПН 27 × 28 мм и ПП 27 × 60 для изготовления каркаса под гипсокартон
• влагостойкий гипсокартон толщиной 12,5 мм
• плитка, плиточный клей и затирка для облицовки стены
• санитарный герметик
• шурупы и саморезы
• дюбель-гвозди

Выход канализационного стояка в квартирах часто рассчитан на установку обычных унитазов — для инсталляции он находится слишком высоко. Для присоединения сливной трубы подвесного унитаза приходится подбирать переходники — какие именно потребуются, определить заранее практически невозможно, поэтому запаситесь канализационными фитингами.

Приготовьте инструменты:

• перфоратор с набором буров по бетону
• разводные и рожковые ключи
• шуруповерт
• для работы с гипсокартоном: ножницы по металлу, строительный нож и пилку для вырезания отверстий
• для работы с плиткой: шпатель и плиткорез
• молоток
• рулетку, уровень и карандаш

С учетом плиточных работ установка инсталляции унитаза занимает до трех дней. Все это время пользоваться унитазом будет нельзя.

Устанавливаем инсталляцию

1

Отрегулируйте инсталляцию по высоте. Для этого ослабьте два винта в нижней части, выдвиньте ножки и зафиксируйте их так, чтобы шпильки для навешивания унитаза располагались на высоте 320 мм от чистового пола — это стандартная высота унитаза. Кроме того, именно этот размер указан в нашем чертеже, прилагаемом к инсталляции. По желанию вы можете установить инсталляцию выше или ниже, чтобы унитаз располагался на удобной для вас высоте.

Картинка с сайта: znaet.petrovich.ru

2

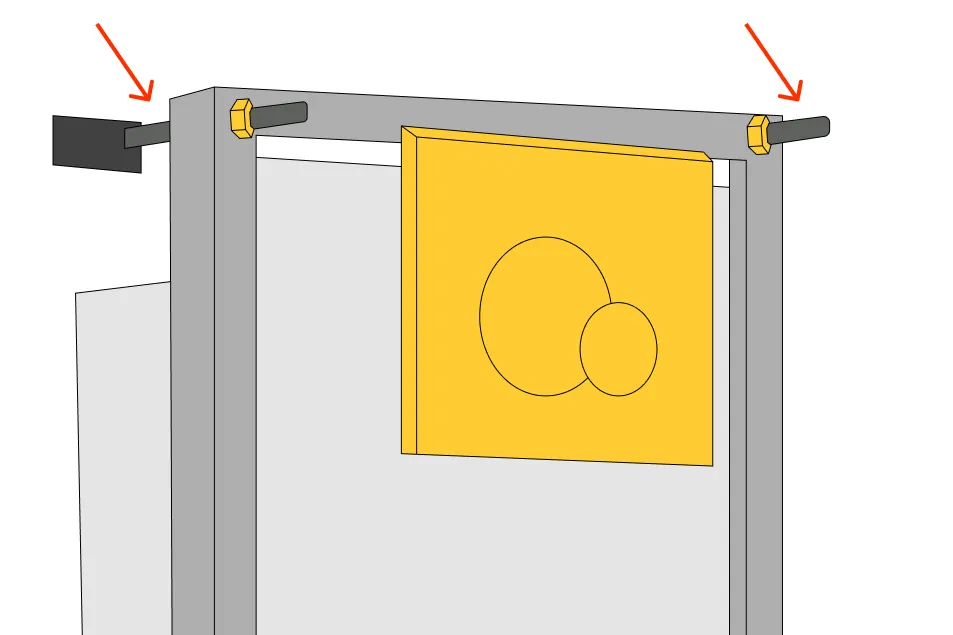

Вкрутите в отверстия в углах рамы шпильки, которыми инсталляция фиксируется к несущей стене, и со стороны стены накрутите на них опорные пластины. Если шпильки, идущие в комплекте, короткие и не достают до стены, замените их на более длинные. Не забудьте шайбы и контргайки.

Картинка с сайта: znaet.petrovich.ru

3

Вырежьте из профиля ПН 27 × 28 мм два куска длиной, равной высоте рамы инсталляции. Прикрепите их к раме саморезами по металлу так, чтобы они располагались точно на передней стороне рамы (делать отверстия для саморезов не нужно). Потом к этим профилям вы прикрепите гипсокартон.

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

4

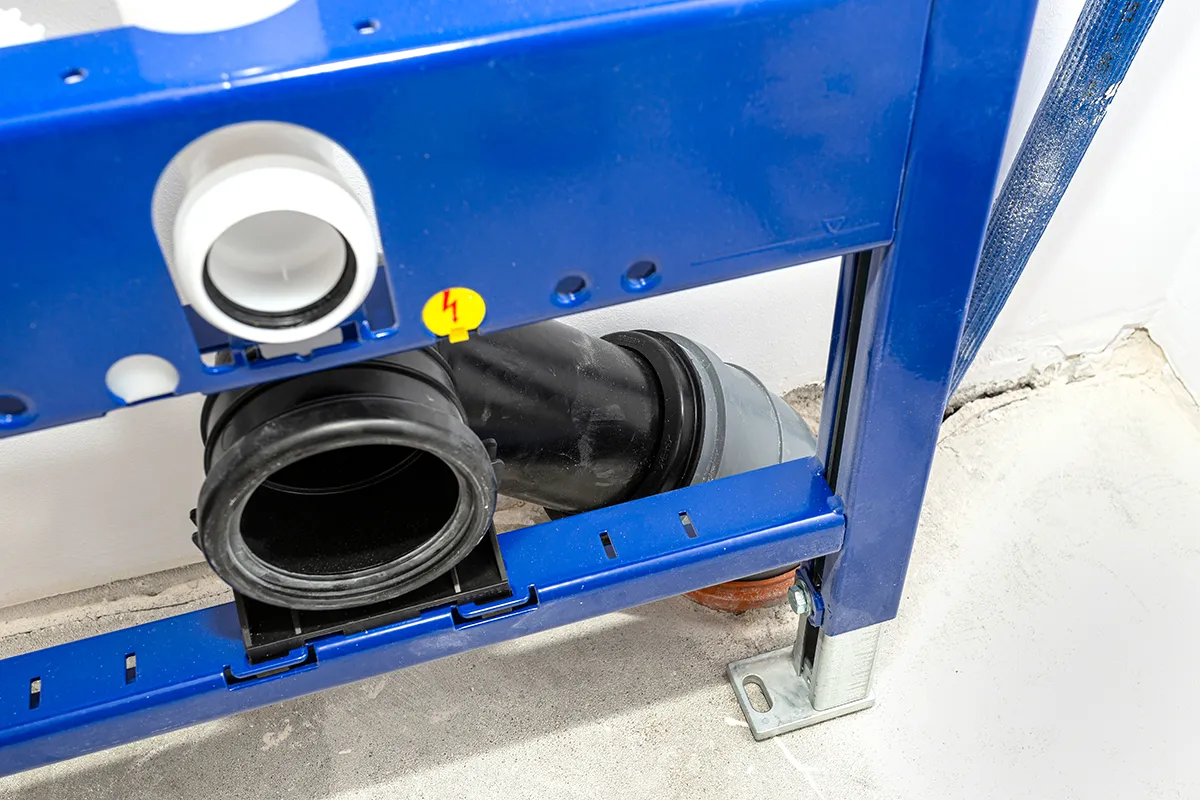

Подсоедините к инсталляции канализационный отвод, который идет в комплекте.

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

5

Установите собранную раму на нужное место и выровняйте ее относительно стен. С помощью уровня отрегулируйте длину шпилек, фиксирующих раму у стены, так, чтобы их опорные площадки опирались на стену, а рама стояла строго вертикально. Пока не крепите раму к стене.

Картинка с сайта: znaet.petrovich.ru

6

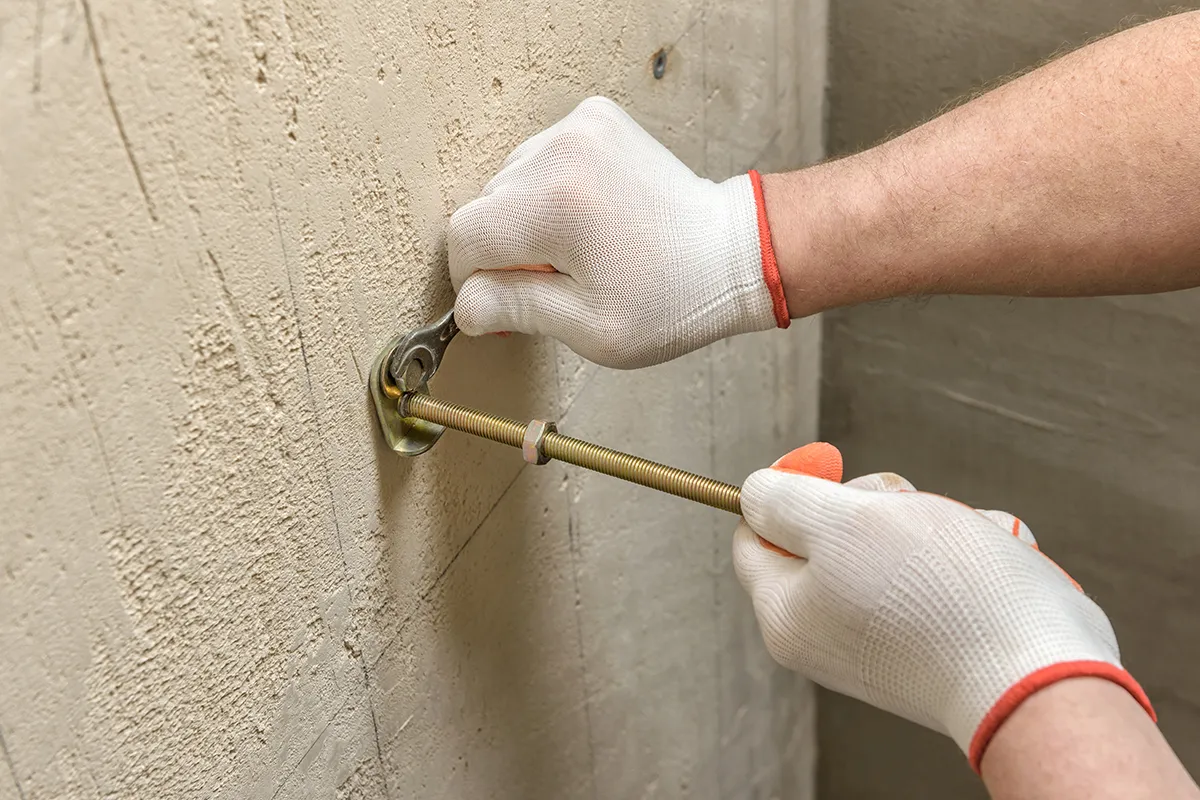

Отметьте на стене и полу места для сверления отверстий под крепеж рамы. Отставьте раму в сторону, просверлите перфоратором отверстия нужного диаметра, вставьте в них дюбели, снова установите инсталляцию на место, наживите крепеж.

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

7

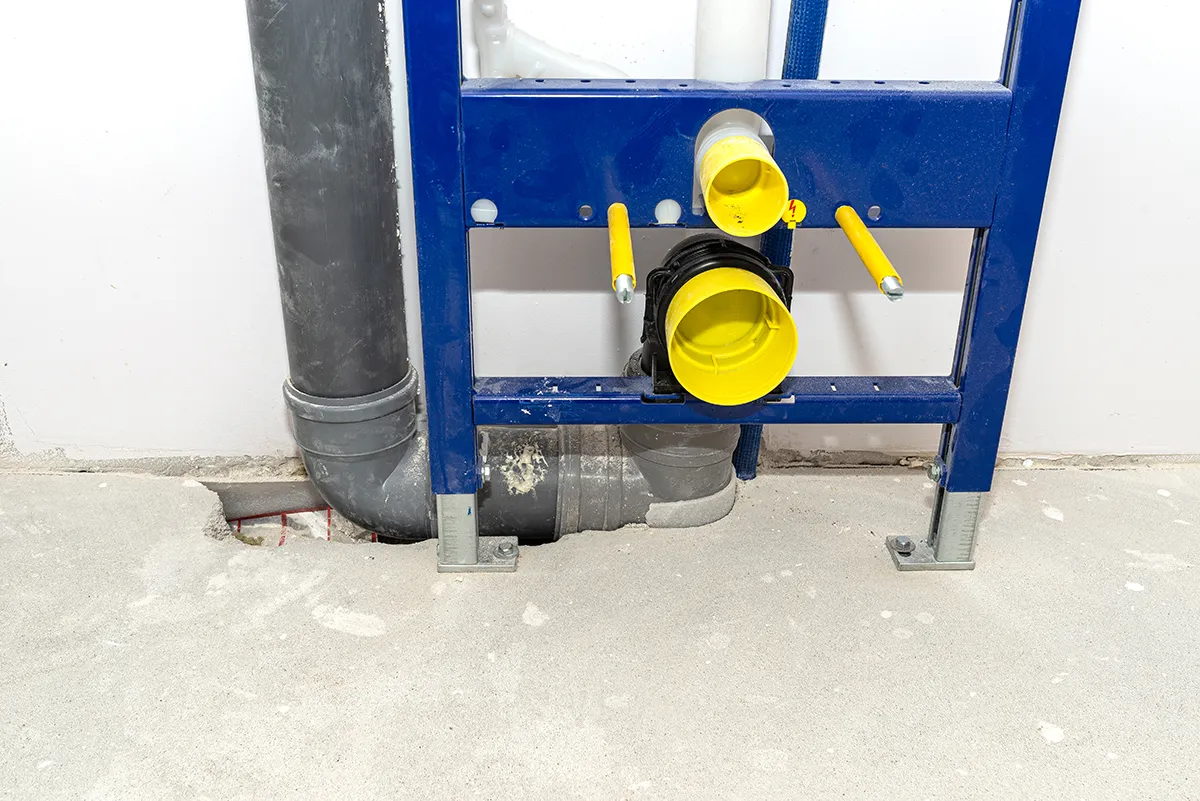

Подсоедините сливную трубу к канализации. Если нужно, используйте заготовленные отводы и переходники, чтобы отрегулировать высоту отвода относительно канализационной трубы. Чтобы в помещение не попадал неприятный запах из канализации, временно закройте канализационное отверстие и отверстие трубы из бачка заглушками. Вверните шпильки крепления унитаза.

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

8

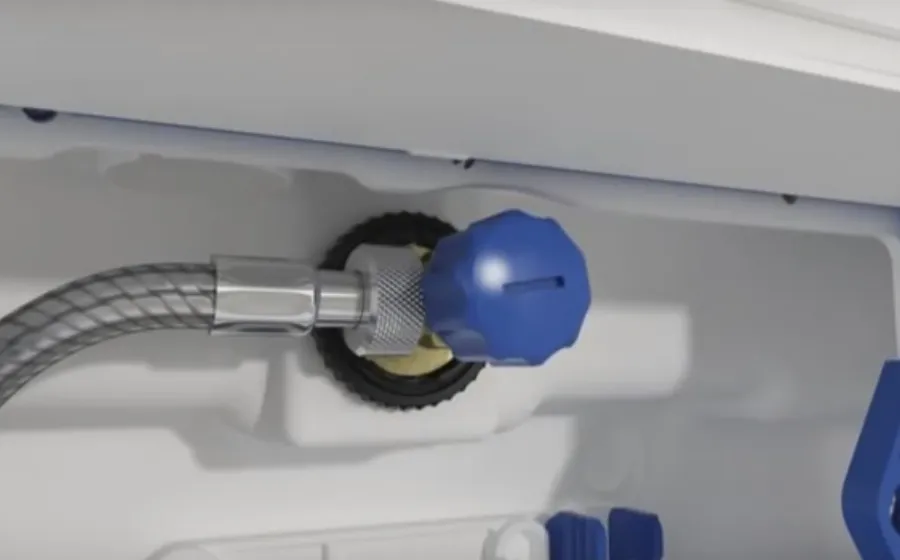

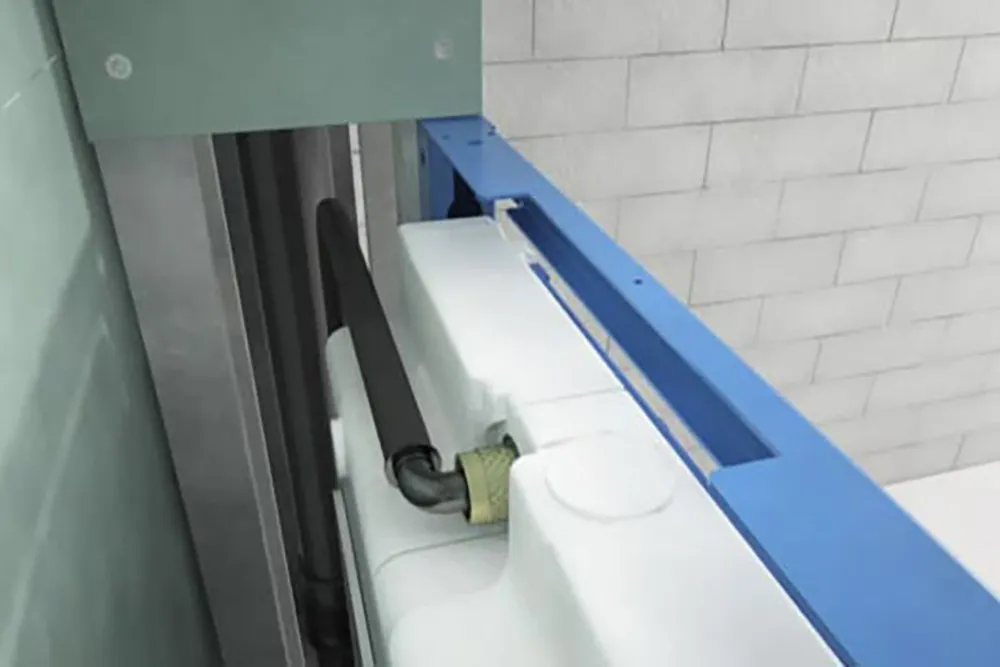

С помощью гибкой подводки подсоедините бачок к водопроводу.

Картинка с сайта: znaet.petrovich.ru

Источник: sovet-ingenera.com

9

Еще раз тщательно выровняйте раму, чтобы она стояла строго вертикально. Теперь прикрепите ее к стене и затяните все крепления.

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

10

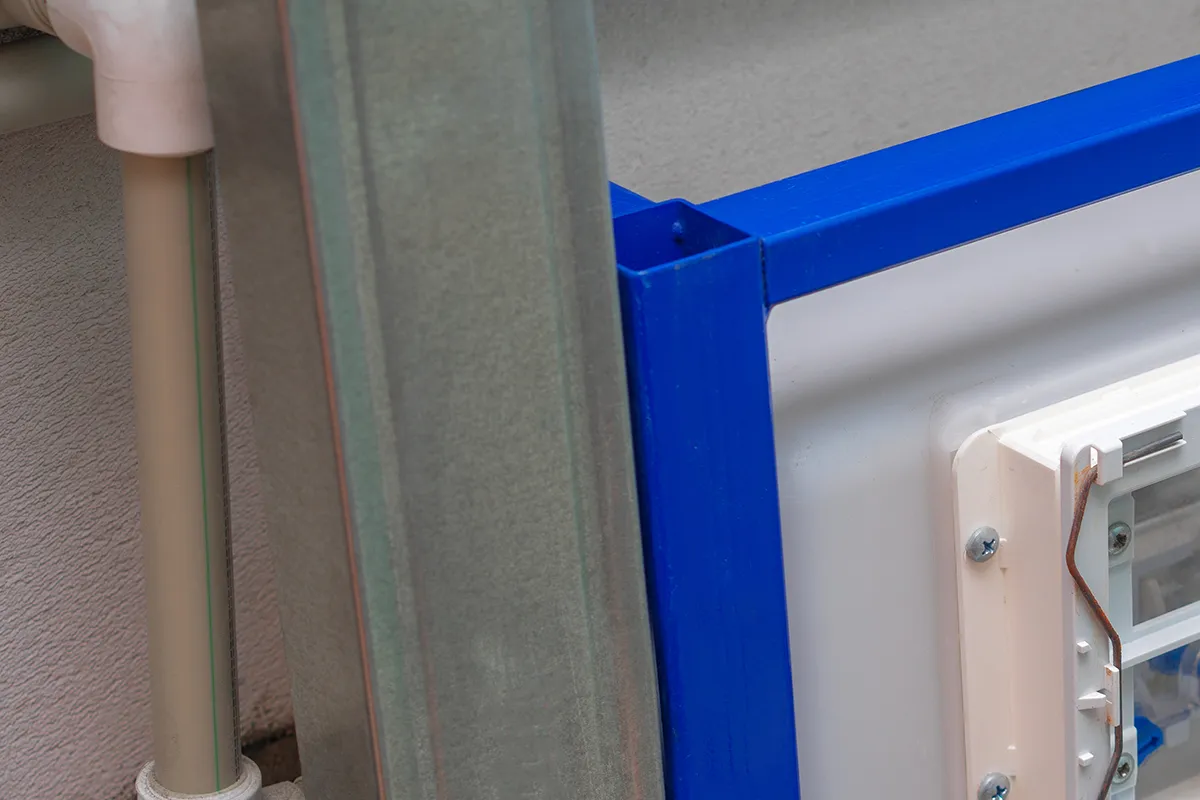

Смонтируйте каркас под гипсокартон из металлического профиля. Сначала закрепите на стенах направляющие из профиля ПН (профиль направляющий) так, чтобы они находились в одной плоскости с направляющими на инсталляции. Потом с интервалом не больше 60 см вставьте в них поперечины, вырезанные из профиля ПП (профиль потолочный).

Картинка с сайта: znaet.petrovich.ru

Источник: stroychik.ru

11

Обшейте каркас гипсокартоном — прикрепите его к каркасу саморезами с интервалом не больше 30 см. Стыки листов должны располагаться на каркасе, а не висеть в воздухе. Отверстия под трубы и кнопку вырежьте по шаблону, который напечатан на упаковке инсталляции или идет в комплекте чертежей. В итоге из гипсокартона останутся торчать шпильки для крепления унитаза, заглушки труб и заглушка кнопочной панели.

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

12

Оклейте гипсокартон плиткой, дайте клею просохнуть не меньше 24 часов, а затем затрите межплиточные швы. Теперь все готово для монтажа чаши унитаза.

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

13

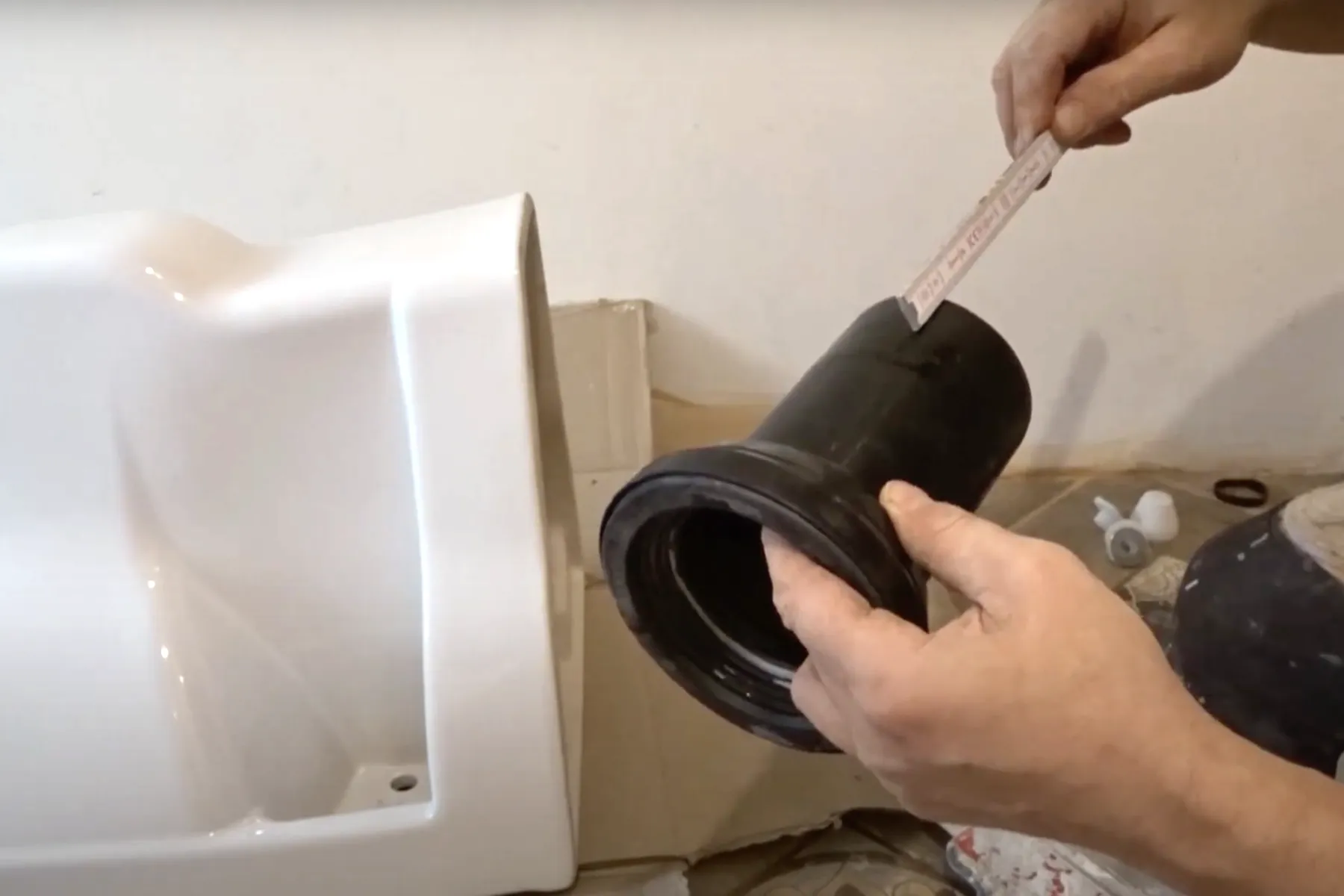

Чаша унитаза соединяется с инсталляцией двумя трубами — по трубе меньшего диаметра подается вода из бачка, а большая труба нужна для слива в канализацию. При установке длину труб укорачивают по месту. Не забудьте вынуть заглушки из инсталляции — они больше не нужны.

Картинка с сайта: znaet.petrovich.ru

Источник: Youtube | Артур Бочаров

14

Установите унитаз на шпильки, затем наденьте на них пластиковые прокладки и наверните гайки. Чтобы резиновые уплотнители труб соединялись легко, смажьте их мылом или специальной силиконовой смазкой для труб. Убедившись, что унитаз встал без перекосов, равномерно затяните гайки. Смонтируйте на унитаз крышку.

Картинка с сайта: znaet.petrovich.ru

15

Откройте подачу воды в бачок.

Картинка с сайта: znaet.petrovich.ru

Источник: masteravannoy.ru

16

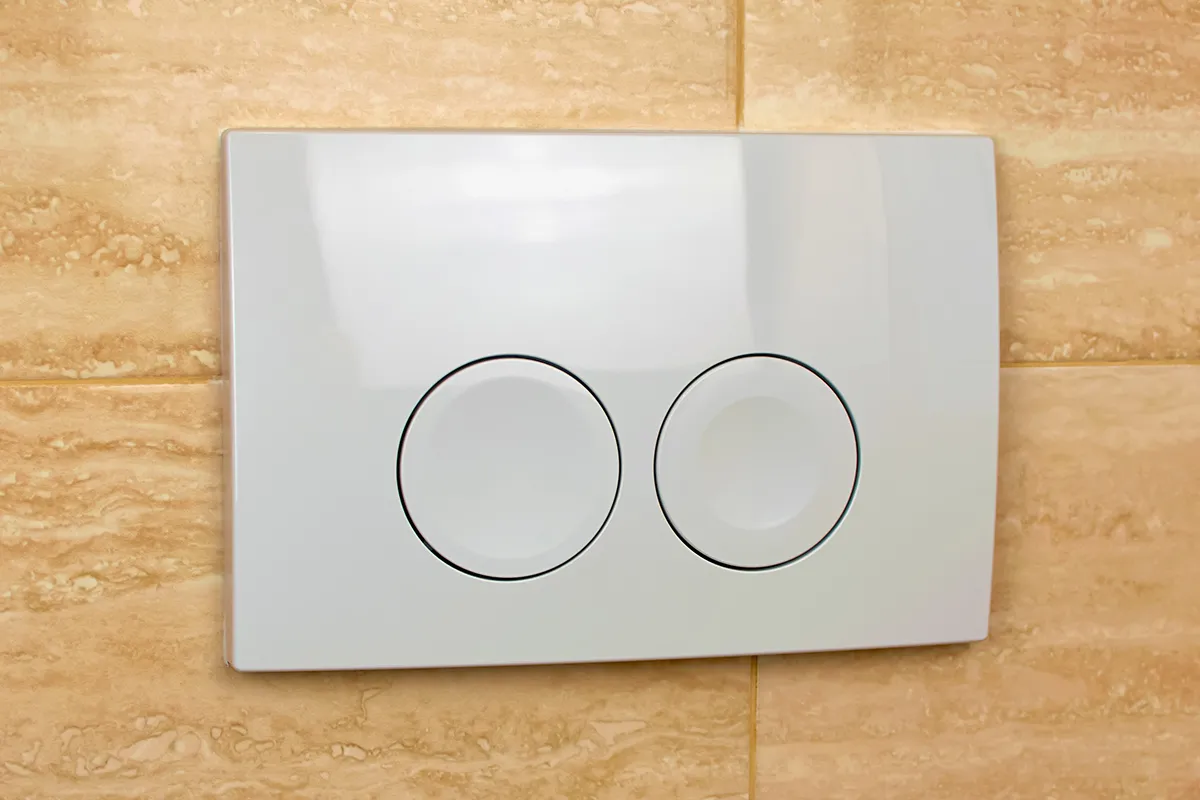

Установите панель с кнопками слива. В зависимости от конструкции панель присоединяется к сливному механизму по-разному — используйте прилагающуюся к панели схему. Унитаз готов к использованию.

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

Навесные конструкции постепенно вытесняют из санузлов свои напольные аналоги. Объясняется это просто. Они удобны, просты в уходе и выглядят привлекательно. Установить оборудование можно самостоятельно. Все необходимые детали входят в комплект. Чтобы не допустить ошибку и правильно выполнить работы, нужно следовать инструкции. Разберемся, как установить подвесной унитаз своими руками.

Все о монтаже подвесного унитаза

Особенности оборудования
Нормы размещения
Плюсы и минусы
Инструкция по монтажу

Особенности подвесных унитазов

Система представляет собой чашу и плоский сливной бачок. Его объем не меньше, чем у обычного. Он имеет небольшую толщину, но занимает значительную площадь. Основные элементы в большинстве случаев не соприкасаются с полом и держатся на металлических стойках. В этом основное отличие от напольного аналога, который опирается на пол.

Вертикальную часть скрывают за фальшстеной. Как правило, это алюминиевый каркас, обшитый листами гипсокартона. Он легко удерживает вес плитки и массивных полок. Кнопку спуска устанавливают на перегородку. Подключение к канализации проводится при помощи стандартных труб. Высота расположения чаши обеспечивает нормальный слив в типовой квартире и в загородном доме.

Виды встраиваемых систем

• Блочные — бачок устанавливается на стену, а чаша ставится на перекрытие. Основанием служит несущая стена либо прочная усиленная перегородка. В ней оборудуют нишу либо крепят оборудование на поверхность. Затем вертикальную часть конструкции закрывают экраном. Стандартные блоки имеют ширину 0,44-0,53 м, высоту 0,45-1,1 см и глубину 0,12-0,2 см. Такая схема применяется редко, так как основа не всегда соответствует техническим требованиям по прочности.
• Плоская металлическая рама — к ней крепятся вертикальные и горизонтальные элементы. Ее низ фиксируется на полу, верх — на стене. Средняя ширина составляет 0,3 — 0,5 м, высота — 1-1,4 м, глубина — 0,12-0.31 м. Существуют угловые рамные модели, которые монтируются на два перпендикулярных соединяющихся основания.

Правила расположения

Нормы и правила установки навесного унитаза распространяются не только на городские квартиры, но и на загородные дома, являющиеся объектами ИЖС. Действующие ГОСТы и СНиПы вводят ряд требований и ограничений.

• Сантехприбор должен находиться рядом с канализационным стояком. Чем дальше он стоит, тем длиннее горизонтальный участок отводной трубы, и тем хуже по нему стекает вода. Чтобы она не задерживалась внутри, уклон горизонтальной части должен составлять от 2 до 3 см на погонный метр.
• Верхний край располагают на высоте более 0,4 м от уровня пола с учетом чистовой отделки.
• Расстояние от центра сиденья до боковой стены, мойки, биде и ванны берут не менее 0,38 м. Желательно, чтобы оно было больше. Рекомендованное значение — 0,45 м. От переднего края до двери должно быть не менее 0,53 м.

Преимущества и недостатки

Плюсы

• Компактность — сливной бачок уже обычного на несколько сантиметров. В типовых городских квартирах это отличие очень существенно.
• Надежность и долговечность — несущая способность креплений и стоек рассчитана с большим запасом.
• Простота в уходе — во время уборки не нужно протирать труднодоступные места. Все узлы спрятаны за экраном.
• Слив происходит без шума, так как впускной клапан располагается за отделанной перегородкой. Кроме того, сзади на нее можно уложить слой звукоизоляции.

Минусы

• К коммуникациям сложнее подобраться для их ремонта. Они скрыты за съемной перегородкой. Следует заметить, что заделывать их полностью запрещено. К ним всегда должен быть обеспечен доступ на случай аварии.
• Блок можно повесить только на надежное основание. Для каркаса оно не требуется.
• Чтобы использовать вместительный бак, иногда приходится расширять отведенное под него пространство. Его объем зависит от ширины гораздо больше, чем от других параметров.

Как правильно установить подвесной унитаз

Самостоятельно устанавливать сантехнику не так уж сложно, если точно соблюдать инструкции. Разберем процесс на примере рамной модели. Мы разделили процесс на этапы и предлагаем их подробное описание.

1. Необходимое оборудование и инструменты

Начинают работы с проверки комплектации. Иногда бывает так, что она не полная. Если это выяснится в ходе монтажа, придется немедленно отправиться в магазин. Поэтому лучше все проверить и купить заранее. Приводим перечень комплектующих.

Что входит в комплект

• Металлические опоры.
• Плоский бачок.
• Клапан впуска.
• Фитинги.
• Кронштейны, саморезы, винты, другие крепежные приспособления.
• Кнопки, клавиши или более сложные устройства, позволяющие производить управление оборудованием.
• Сливной патрубок.
• Колено смыва.
• Пробки для входа в канализационный стояк. Если их нет в комплекте, отверстие затыкают старыми тряпками. Если этого не сделать, в квартире появится сильный запах. Лучше заготовить ветошь заранее. Также используются специальные пластиковые пробки для вводов ХВО и ГВО, защищающие их от попадания мусора.
• Эластичная прокладка под сантехприбор. Она нужна для того, чтобы гасить звуковые вибрации, передающиеся на перекрытие и распространяющиеся по всему дому.
• Патрубки для подсоединения к водопроводному стояку. Сантехнику подключают не только к холодной, но и к горячей воде.
• Чаша с элементами крепления. Иногда они продаются отдельно.

Понадобится силиконовый герметик — им заделывают стыки. Чтобы загерметизировать резьбовые соединения изнутри, их обматывают ФУМ-лентой.

Необходимые инструменты

• Строительный уровень.
• Рулетка, линейка, карандаш.
• Гаечные ключи.
• Пассатижи.
• Молоток.
• Электрическая дрель и набор сверл по бетону.
• Отвертки или шуруповерт.
• Болгарка или ножовка по металлу.
• Столярный нож.

После того как все будет подготовлено, можно переходить к следующему этапу.

2. Разметка

Перед тем как своими руками установить инсталляцию для унитаза, еще раз проверяют, выполнены ли требования строительных нормативов. После этого приступают к разметке.

1. Сначала чертят вертикальную линию, обозначающую расположение центра рамы. Если планируется два сантехприбора, проводят две линии с учетом требований технических нормативов. От центральной оси корпуса до стены, края биде или другого оборудования должно быть не менее 38 см. Оптимальное расстояние — от 50 см. Эта величина берется с учетом отделки. От опор до стен должно быть не менее 15 мм.
2. Определяют положение кнопок. Их размещают не ниже 1 м от отделанного пола. Необходимо подготовить отверстия в панели, закрывающей горизонтальную часть.
3. Отмечают контур бачка и положение опор.
4. Следует также учитывать, на какой высоте устанавливается инсталляция. Расстояние от края до финишной отделки пола должно быть не менее 40 см.

3. Установка каркаса

На вертикальной и горизонтальной поверхностях согласно разметке проделывают отверстия под дюбели. В них вкручивают регулируемые болты с гайками из комплекта. Раму выставляют с помощью строительного уровня. Высоту регулируют винтовыми ножками, глубину — стеновыми винтами. Все соединения следует зафиксировать. Иначе под воздействием вибрации они ослабнут или придут в негодность. Это приведет к падению рамы, бачка и повреждению всей конструкции.

Ставят шпильки, которые идут в комплекте. При закреплении чаши можно использовать покупные шпильки, но их прочность следует брать с запасом. Консоль дает на основание большую нагрузку. В комплект могут входить удлиненные шпильки, которые проходят сквозь раму и закрепляются на стене.

4. Подводка коммуникаций

Вода к бачку поступает из труб ХВО. Если унитаз с функцией биде, подключают еще и горячую воду. Если шланги не входят в комплект, для подводки используют стандартную арматуру, как для обычной сантехники. Гибкие шланги не надежны. Лучше использовать изделия из металлопластика. Подключение делают сверху либо сбоку.

Коммуникации проводят в скрытых каналах или коробах. Штробить железобетонные плиты запрещено. Согласно действующим постановлениям, запрещаются работы, при которых ухудшается несущая способность стен и пола, поэтому ограничение может распространяться еще и на кирпичные и монолитные конструкции. Прокладку допускается вести в слое штукатурки либо в другом покрытии, не влияющим на прочность здания.

Для подсоединения к канализационному стояку нужно подготовить пластиковую либо чугунную трубу диаметром от 10 см. Ее дальний конец промазывают герметиком, подсоединяют ко входу в стояк и фиксируют хомутом, затягивающимся при помощи винта. Другую часть хомутом пристегивают к раме. Эта часть имеет Г-образную форму. Сантехнический прибор подключается к ее горизонтальному верху.

При большом удалении от стояка слив придется приподнять, чтобы вода внутри не застаивалась. Уклон должен быть 2-3 см на 1 п. м. Рукав прячут в съемный короб или канал в перекрытии. В последнем случае делают стяжку, оставляя свободное пространство в углу. При значительном уклоне она окажется слишком массивной и высокой.

В типовых квартирах такой прием удается использовать не всегда. Лучше просчитать все нюансы перед началом работ. При монтаже инсталляции унитаза установочные размеры должны быть известны заранее. Это позволит сэкономить время и не допустить ошибку. Когда все силовые элементы смонтированы, а трубы подключены, систему еще раз проверяют и закрывают фальш-панелью.

5. Установка перегородки из ГКЛ

Ее вырезают из листа ГКЛ по ширине ниши, после чего проделывают в нем отверстия под шпильки, слив, подающий воду в чашу, и отвод. При обустройстве унитаза-биде потребуется высверлить отверстия под кран, подающий холодную и горячую воду. Если кнопки располагаются спереди, ниша для них делается на высоте более 1 м от уровня чистового покрытия пола.

Используют гипсокартон с зеленым окрасом — он легко переносит воздействие влаги. Им обшивают каркас из алюминиевого профиля. Его направляющие крепят на дюбеля к полу, стенам и потолку, затем соединяют их ребрами жесткости. Их количество зависит от массы стенового покрытия и толщины профиля. Стыки листов не должны висеть. Их прикручивают к металлическим деталям и покрывают шпаклевкой.

Если края не зафиксировать, шпаклевка быстро отслоится под воздействием вибрации. После завершения обшивки ее облицовывают. К следующей стадии переходят только после окончательного схватывания плиточного клея, штукатурки или другого отделочного материала. На это уходит от одного до нескольких дней.

6. Крепление подвесного унитаза

Унитаз крепят на заранее подготовленную фальшстену. Приводим технологию проведения работ.

1. Подгоняют размеры патрубка сливной емкости. Он должен выступать над поверхностью стены на 50 мм.
2. Аналогично поступают с патрубком, который вставляется в канализационный слив.
3. Устанавливают подогнанные по размеру патрубки в предназначенные для них посадочные места.
4. Берут прокладку под унитаз, ее форма напоминает пирамиду. Ставят на установленные ранее шпильки. Их положение определяет высоту подвесной конструкции.
5. Чашу аккуратно надевают на крепежные шпильки. Подводят и вставляют в нее патрубки.
6. Устанавливают на места пластиковые вставки и резиновые прокладки.
7. Ставят и затягивают крепежные гайки. Делают это осторожно, чтобы не повредить керамику. От чрезмерного усилия она может лопнуть.
8. Острым ножом срезают выступающие части прокладки из резины.

7. Монтаж клавиши смыва

Монтаж завершается установкой клавиши смыва, одной или двух. Это зависит от модели подвесного оборудования. Различают пневматические и механические разновидности. В любом случае проблем с установкой не возникает, поскольку все необходимые для их функционирования узлы и соединения уже выведены на панель.

Для установки механической клавиши используются штифты, пневматику крепят с помощью небольших трубочек. Детали ставят на панель, соединяют с выведенными узлами. Затем при необходимости проводят регулировки их положения. Иногда обходятся без них.

Инструкция пошаговая с фото

Здравствуйте, уважаемые домашние мастера. Сегодня в этой статье я хотел бы рассказать вам о самостоятельной установке подвесного унитаза — инсталлированного бачка с рамой и подвесного унитаза. Если лень делать самому, совершите вызов сантехника на дом у нас! Звоните!

Выбор инсталляции:

Про выбор и покупку я ничего не буду повествовать, только скажу одно — у меня не малый опыт по ремонту инсталляций, «Gerebir» на высоте. Все сделано продумано и просто. Если сказать честно, то ломаться нечему, единственная проблема в загрязнении наливного клапана грязью из нашего российского водопровода. Бороться с этим явлением довольно легко — необходимо устанавливать фильтр тонкой очистки и все будет в шоколаде. Grohe — наоборот, все усложняют и придумывают инновации, но толку мало — со временем начинает заклинивать и не подавать признаки к жизни. Конечно инсталляции Grohe ремонтируются, но весьма усложняют во время поломки жизнь владельцам.

Необходимый инструмент для установки инсталлированного бачка:

1. Это конечно же перфоратор с буром диаметром 10.
2. Болгарка  — любая.
3. Гаечный ключ на 13 или намного лучше когда у вас имеется трещотка с головкой 13.
4. Молоток.
5. Крестовая отвертка.
6. Нож — подойдет любой.
7. Рулетка.
8. Маркер или карандаш.
9. Уровень — желательно с магнитами.
10. И самое главное это — аккуратность и внимательность.
11. Пресс-клещи для металлопластика или паяльник для полипропилена.
12. Газовый и разводной ключ и лен.
13. Баллон хорошего силикона и пистолет, чтобы его выдавить.

Итак, поехали!

Начальные мероприятия по установке подвесного унитаза:

• Необходимо перекрыть подачу холодной воды, чтобы осуществить все необходимые мероприятия по подключению инсталляции своими руками.

• Распаковываем коробку и достаем все.

• На фото видно раструб и коробочку, в которой упакована кнопка и все штуки, которые понадобятся при завершении всех отделочных работ — откладываем в сторону.

• Этот черный кронштейн для крепления на раме раструба устанавливаем на место, которое находится под выпуском слива из бачка.

• Посмотрите внимательно на расположение отверстий в раме — они помогут установить кронштейн на место.

• Находим кран, который устанавливается во внутрь. На нем надет синий колпачок, снимаем его и подматываем льном или наносим анаэробный герметик (прочитайте инструкцкию), а по верху промазываем «Унипаком или силиконом». Самый надежный способ упаковки резьбовых соединений — это использование анаэробного герметика.

• Берем металлопластиковый пресс-фитинг «Comap» угол Тр16 — Вр1\2 и скручиваем, чтобы они смотрели в одну сторону.

• Я обычно использую только металлопластик, потому что  с ним легче управиться. Труба с легкостью сгибается. Все резьбовые соединения уплотняю.

Внимание:

Ни в коем случае не используйте гибкую подводку.

• Вставляем кран с прикрученным уголком в отверстие на задней стенке в бачке инсталляции.

• Необходимо затем снять с гайки шланга, который находится внутри бачка, защитную крышку и вставить штуцер шланга в кран и затем закрутить гайку.

• На фото в руке отвод который нам понадобится попозже

Подготовка места установки и работы с канализацией для правильной установки подвесного унитаза:

• Место установки необходимо правильно выбрать, здесь нам основное условие будет диктовать возможность подведения канализационной трубы.
• Встречаются 2 вида инсталлированных бачков.

1. Вариант с максимальной установкой от стены на 220мм.
2. Вариант с установкой от стены больше чем 220мм.

• Если вы купили вариант с 220 мм установки от стены, а подведение канализации в процессе установки не входит в установленные параметры, то можно  использовать шпильки диаметром 12мм закрепленные в стене при помощи распорных цанговых дюпелей.

• Стояк канализации, если она старый, лучше поменять от пола до потолка на новый, у нас условия работы диктовал хозяин квартиры (цена за замену стояка его испугала), пришлось менять резинку — сальник в тройнике стояка канализации, чтобы устранить возможность дальнейших протечек.

• Чтобы вывести раструб канализации по центру туалетной комнаты, необходимо замерить ширину комнаты, разделить ее пополам и поставить метку на полу.

• Далее соединяем прямой тройник с трубой и выставляем ось по заранее установленной метке и отмечаем, чтобы отрезать больше.

• Конечно, резать канализационные трубы болгаркой не по технологии, но зато очень быстро.

•  После отрезания лишнего, необходимо снять фаску с внешнего края трубы для лучшего вхождения трубы в раструб (если это не сделать, соединение может протекать, сальник повредится или сдвинется при монтаже трубы).

• Все заусенцы необходимо шлифануть напильником или обычным ножом.

• Затем в тройник вставляем отвод на 90 градусов. Канализационную трубу, обязательно необходимо крепить хомутами по СНиПу под каждым раструбом — не дай Бог потом потечет!

• Вставляем в раструб отвода переход на отвод инсталляции.

• Да, кстати, шланг мы преждевременно соединили с краном (много работал и мало спал) — придется вытащить его и присоединить к подающей воду трубе.

• Эта наклейка указывает нам максимальную высоту установки рамы. Очень важно не ошибиться и просчитать все правильно — прибавить расстояние чистого пола (отметка чистого пола — это уровень пола уже с уложенной на него плиткой).
• Допускается к данной величине прибавлять 30-50 мм. В итоге верхний край унитаза будет на отметке 40см+4см=44см, что не очень критично, а иногда даже лучше, если у Вас в семье все члены семьи высокого роста.

• Измеряем высоту при помощи рулетки и регулируем нижние ножки.

• Выставляем раму на место установки. Выставляем высоту ножек (метка нам поможет). Важно это сделать без вставленного на свое место угла (черного цвета ). Затем приставить угол или замерить рулеткой величину, необходимую для установки угла.

• Регулируются ножки путем ослабления вот этих болтов и в последствии их затягивания .

• Отрезаем лишние сантиметры от черного угла и снимаем фаску. Все неровности шлифуем напильником.

• Вставляем его на его место, чтобы он легко вошел в раструб перехода необходимо его смазать, специальной смазкой для канализационных труб.

• Распечатываем вот такой пакетик с пробками и болтами. Убираем инсталляцию в сторонку и бурим отверстия буром диаметром 10 мм.

• В просверленные отверстия вставляем пробки и забиваем молотком.

• Закручиваем ключом болты, попутно выставляя расстояние от стены. Соблюдаем перпендикулярность положения рамы в пространстве.

• Регулируем вертикальный уровень путем регулирования положения ножек .

• Находим, как видно на фото, вот такую оцинкованную раму.

• Затем вставляем ее во внутрь рамы с голубым цветом.

• Находим вот такой пакетик где у нас упакованы: угловые кронштейны, пробки на 10 мм, шуруп-болты и шпильки, гайки и шайбы.

• Берем болты и вставляем их в отверстия на раме.
• Надеваем под гайки шайбы и стягиваем.

• В угловые кронштейны вкручиваем шпильки.

• При отметки места сверления на стене, главное — соотнести отверстия в раме относительно стены и вертикаль рамы, здесь нам поможет уровень. Этот момент необходим для того, чтобы была перпендикулярность в креплении и шпилька шла от стены ровно.

• Когда вы проделаете все этапы (бурение, пробку ) и доберетесь до монтажа кронштейна, до этого этапа измерьте примерное расстояние от стены до инсталляции, установленной в уровень и накрутите до этой отметки упорные гайки .
• Закручиваем шуруп-болты в стену — здесь важно опять смотреть в оба глаза, чтоб соблюсти перпендикулярность.

• Когда прикрутите и отрегулируйте положение кронштейнов со шпильками, то нужно обрезать болгаркой лишние сантиметры, если они вылазят за габарит рамы.
• Надеваем шайбочки и затягиваем, попутно смотря уровень на каждом «П»-образном профиле.

• Вставляем на место кран, и идем перекуривать.

Финишные работы по установке инсталлированного бачка

• Вставляем две желтые заглушки на их места.

• Находим вот такие пластиковые болты и вставляем их в отверстия, которые находятся по краям прямоугольного отверстия для кнопки слива ответвлением во внутрь до конца ложбинки.

• Берем шурупы, пластиковые шайбы и пенопластовый шаблон и прикручиваем его на место.

• Измеряем расстояние между отверстиями на унитазе — эта манипуляция необходима для безошибочного монтажа шпилек на которых держится унитаз. Дело в том, что существуют два вида чаш, различающиеся по расстоянию крепежных отверстий.

• Вкручиваем в необходимые отверстия шпильки и надеваем защитные кембрики.

Первый этап установки инсталляции закончен, подойдите к зеркалу и скажите самому себе комплимент!

Важно:

Начинаем установку чаши подвесного унитаза своими руками:

• Берем рулетку и измеряем расстояние.

• Рулеточкой выясняем какое оно — от упора внутри трубы до внешнего края кафеля.

• Надеваем манжеты на раструбы — все просто.

• Вставляем и надеваем патрубки на унитаз до упора.

• Измеряем расстояние и ставим метки, к меткам добавляем расстояние,которое было от кафеля до упора внутри трубы и отрезаем лишнее болгаркой. Края так же обрабатываем болгаркой Перейти в часть №1

• Вставляем со снятой фаской отрезанные и семь раз измеренные трубы в раструбы в инсталляции.

• Унитаз необходимо смазать специальной смазкой для канализационных труб и надеть на раструбы, если шпильки будут мешать — необходимо их вкрутить поглубже. Надеваем в начале пластиковые шайбы, а затем закручиваем гайки, попутно смотря на уровень подвесной чаши.

Монтаж кнопки инсталлированного унитаза:

•   Первым делом необходимо снять пенопластовый шаблон и желтые «херовины» (заглушки). Берем в наши очумелые ручки шуруповёрт и откручиваем два шурупа.

• Находим вот такую рамку и крепим ее соответствующими шурупами в те же места, что и пенопластовый шаблон.

• Штуки (закрепляющий шток элемент) — эти два крепежа необходимы для фиксации штока, толкающего сливной механизм. Они нам понадобятся попозже.

• Наживуливаем шурупами рамку и прикручиваем шуруповёртом (главное не перекрутите) или отверткой .

• Находим с резьбой штоки (белые) — толкатели и вкручиваем их, попутно примеряя кнопку.
• Когда Вы отрегулируйте их положение — закрепляем их в черной рамке двумя крепежами, которые есть на картинке выше.

Алгоритм монтажа планки с кнопками:

1. В начале подцепляем снизу .
2. Натягиваем кнопку на черную рамку — он должна зацепиться/

Итак, теперь все смонтировано, начинаем проверять с надетой кнопкой, чтобы не подтекало и не заедало. На этой кульминационной ноте все, до новых встреч.

Буду рад комментариям!

Сию инструкцию написал Александр Репин — мастер—сантехник работающий в компании Мастеровой.

P.S. Желаю Вам, здоровья, всех благ и семейного счастья!

Подвесные унитазы с годами постепенно вытесняют с современных квартир и офисов привычные напольные конструкции. Причин этому несколько: это и их особое удобство, и красивый минималистичный вид, и простота в уходе. Также большим плюсом становится то, что монтировать их можно самостоятельно. Чтобы правильно выполнить все работы, разберем важные рекомендации по установке подвесного унитаза.

Картинка с сайта: laparet.ru

Нюансы подвесных унитазов

Система подвесного унитаза включает чашу и плоский сливной бачок. Резервуар и вся остальная часть крепится на особой конструкции под названием инсталляция. Объем бака у большинства моделей не меньше, чем у стандартного. Ключевые элементы такого сооружения в большинстве моделей не касаются пола и удерживаются на опорах из металла. В этом и заключается ключевое отличие от напольного вида, который крепко стоит на полу.

Вертикальную плоскость системы прячут от глаз за фальш-стеной. Обычно это каркас из алюминия, покрытый гипсокартоном. Он без проблем выдерживает массу керамики и крупных полок. Кнопку спуска размещают на перегородке. Подсоединение к канализации осуществляют с использованием обычных труб. Высота размещения чаши гарантирует правильный слив в стандартном многоквартирном доме в городе и в коттедже за городом.

Инсталляции допустимо монтировать как на несущих стенах, так и на перегородках. Если сравнивать с напольными системами, подвесной унитаз занимает минимум площади и смотрится менее нагроможденно.

Если вы сомневаетесь, какой унитаз приобрести, из-за страха, что подвесная конструкция смотрится достаточно легкой и совсем непрочной, то переживать не нужно. При визуальной невесомости подвесной унитаз спокойно выдерживает массу до полутонны.

Если стена слишком тонкая, или санузел обладает достаточно большим метражом, бачок закрепляют поверх стены или перегородки. А после сооружают вокруг него гипсокартонный короб и также облицовывают. Решение неплохое, но места так занимается заметно больше.

Картинка с сайта: laparet.ru

По размерам подвесной унитаз бывает:

• маленький — с длиной не более 55 см;

• средний — длиной до 60 см. Это наиболее универсальный вид: он занимает не слишком много места и комфортен для большинства взрослых;

• большой — длиной до 70 см.

Стандартная ширина и высота подвесных туалетов — 30-40 см. Обычно эти характеристики зависят от конкретной модели, а не от длины.

Как и остальные виды конструкций, подвесной унитаз нередко имеет пару-тройку полезных опций. Это может быть не стандартное сиденье, а с микролифтом (устройство с функцией дверного доводчика), или сидушка со встроенным биде. После покупки подходящей для вашего случая конструкции остается только решить, как установить навесной унитаз.

Строение подвесной конструкции (с инсталляцией и без)

От привычной многим напольной сантехники подвесной унитаз отличается отсутствием опоры. Белоснежная (или другого понравившегося вам цвета) чаша зрительно возвышается над полом. Бачок, коммуникации и остальные не самые симпатичные детали надежно скрыты за фальш-стеной. При этом мы видим одну минималистичную чашу с сиденьем и панель с красивой аккуратной кнопкой.

Санузел, куда владельцы решили поставить подвесную систему, сразу становится более стильным и минималистичным. Благодаря этому, такие конструкции стали особенно популярны в современных стилях интерьера.

Картинка с сайта: laparet.ru

Сияющая глянцевая чаша — только малая часть по сравнению с тем, что скрыто в стене. Вся система оснащена:

• инсталляцией (при ее наличии) — укрепленная рама из стали, которая держится на стене или на полу и удерживает всю массу сантехники и ее пользователя;

• сливным баком, прикрепляемым на раму и оборудованным небольшим смотровым окошком для доступа при необходимости ремонта;

• кнопкой смыва — устройство, передающее усилие нажатия от кнопки к емкости;

• унитазом без опоры.

Крепко привинтить унитаз прямо к стене не получится по нескольким причинам. Мастера создали для этого максимально красивое и несложное в воплощении решение: использование особого несущего каркаса. Это и есть сама инсталляция, куда подключаются все необходимые детали. Каркас делают из упрочненного стального профиля, который покрывает антикоррозионный слой. Он не боится высокой влажности, которая всегда есть в санузлах, и не склонен к образованию ржавчины.

Известны две разновидности инсталляций:

• Блочная. Хороша для настенного монтажа и лишь для несущих стен из упрочненных материалов. Например, бетонных или кирпичных. Сооружение скрывается в предварительно сделанную или готовую нишу. Инсталляция находится в подвешенном виде, а вся нагрузка передается на анкеры и стену.
  Система включает консоль, куда прикреплен смывной бачок и обвязку. После монтажа свободное пространство наглухо закрывают или прячут за панелью.

Картинка с сайта: laparet.ru

Основной плюс конструкции — относительно низкая цена. Среди сложностей — обязательное присутствие капитальной стены, потому что тонкие перегородки для этих целей никак не подойдут.

• Рамная. Сделана в виде вертикальной рамы на двух горизонтальных опорах, которая крепится к напольному покрытию и стене. Рамная инсталляция нетребовательна к выбору материала стены в доме и может быть вмонтирована в удобной точке, даже в центре помещения, где есть возможность подвода воды. Еще один плюс — она помогает сэкономить немного свободного места, потому что отличается компактными размерами. Вариантов, как правильно установить навесной унитаз, в такой ситуации несколько.

Среди доступных типов крепления консоли:

• Настенный. Ее удерживают на горизонтальной поверхности. Но благодаря наличию мощных ножек основная масса идет на напольное покрытие.

• Напольный. Опора идет на один пол, без задействования стены.

• Комбинированный. Консоль крепится одновременно в двух плоскостях: горизонтальной и вертикальной.

Практически всегда инсталляция комплектуется бачком, так как важно, чтобы эти элементы комбинировались и хорошо подходили по габаритам и остальным техническим показателям.

Картинка с сайта: laparet.ru

Достоинства и недостатки

До момента, как установить подвесной унитаз с инсталляцией, стоит разобраться в особенностях устройства, узнать, какие у него есть достоинства и ограничения в использовании. Навесные унитазы выбирают из-за большого числа полезных преимуществ, не все из которых есть у напольных аналогов:

• Привлекательный вид конструкции. Эстетика интерьера отлично сохраняется благодаря особенностям монтажа, при котором неприятные глазу коммуникации скрыты за минималистичной панелью или плиткой;

• Экономия пространства. Свободное напольное покрытие создает ощущение наличия простора и добавляет комнате воздуха. В дополнение к этому узкий сливной бачок помогает реально сократить занимаемое место. Экономия не особо сильная, но в условиях малогабаритных городских квартир достаточно полезная;

• Гигиеничность и простота уборки. Так как у сооружения нет массивной ножки, а все трубы спрятаны за панелью, за этими элементами не собираются загрязнения и не размножаются бактерии. Труднодоступные места в этой ситуации отсутствуют, поэтому мытье пола, стен и непосредственно унитаза становится намного проще и быстрее;

• Минимальная шумность. Так как бачок спрятан за перегородкой, и гипсокартон с облицовкой служат дополнительным звукоизолятором, шум спуска воды практически не слышен;

• Экономия воды. Многие современные модели оборудованы экономичными системами. Например, с двухрежимным смывом, который дает выбрать между полноценным, половинным или 2/3 слива воды. Еще один экономичный вариант — «смыв-стоп». При этом бачки делают немалыми: порой до 10 л. Смыв в них, как правило, надежный, долго и без задержек включается. Известные марки дают до 10 лет гарантии на свою систему слива воды.

Картинка с сайта: laparet.ru

• Надежность и длительный срок эксплуатации. Предположения о том, что такая сантехника подходит только для стройных людей, не более, чем миф. Подвесной унитаз выдерживает массу даже до 500 кг: несущая способность элементов и креплений системы рассчитывается со значительным запасом.

• Возможность регулирования. Можно корректировать высоту посадки, сделав ее удобной для всех членов семьи, даже маленьких. В напольной системе высота остается недвижимой.

• Возможность максимально сохранить ремонт. При монтаже унитаза плиточное полотно на полу останется цельным, резать его и портить керамику не придется. Если вы проводите полноценный ремонт санузла, с подвесной моделью окажется проще уложить теплый пол и плиты. Ведь точно не придется огибать унитаз, резать и мерить элементы напольного покрытия.

• Возможность установки системы собственными силами. В комплект оборудования включено все самое необходимое, а при изучении заранее правил, как установить навесной туалет, процесс пройдет максимально оперативно и без проблем.

К незначительным недостаткам такого решения относят:

• Ценник на подвесные унитазы заметно больше стационарных аналогов. Кроме цены самой сантехники, оборудование для монтажа: инсталляции, кнопки и остальное также стоит немало.

• Фальшь-панель способна скрывать доступ к коммуникациям в случае поломок и других непредвиденных ситуаций. Напольные виды такой сложности лишены. Но трудность решается монтажом облегченной съемной панели, благодаря которой к трубам будет проще подобраться во время обслуживания и ремонта. Несмотря на возможность доступа, мастера рекомендуют применять для монтажа коммуникаций полипропиленовые трубы, которые соединяются с использованием сварки, потому что они более крепкие и прочные.

• Непростой монтаж. Есть вероятность того, что потребуется перенос труб канализации и водопровода. Монтаж отдельно стоит недешево, потому что самостоятельно, как обычный унитаз, подвесную систему монтировать достаточно сложно, а работа опытных мастеров стоит немалых денег. Но при желании сэкономить и самому поучаствовать в ремонте своего дома, узнать, как крепится скрытый унитаз, и воспользоваться полезными советами на практике может каждый.

Картинка с сайта: laparet.ru

Подготовка к монтажу

До подготовительного этапа стоит внимательно отнестись к покупке сантехники, ведь от ее качества будет напрямую будет зависеть комфорт пользования и удобство установки системы.

Мастера рекомендуют придерживаться нескольких основных правил:

1. Выбирайте производителя, который уже известен как достойный бренд в сантехнической отрасли и заслужил доверие многих пользователей. Гнаться за низкой ценой не стоит.

2. Проверьте, чем укомплектована модель. Иногда марки делают такие модели, где инсталляцию и сиденье унитаза нужно докупать, а это дополнительные траты.

3. Смотрите на качество деталей и сборку самых мелких элементов. Чем более прочными и надежными они будут, тем более продолжительное время будет служить система. Неровности стыков и швов, подтеки на материале, перекосы конструкции сразу говорят о низком качестве.

Когда унитаз куплен, следует позаботиться о выборе подходящего места для установки. При выборе стоит ориентироваться на известные нормы действующих СНиПов, подходящие и для городского, и для загородного жилья.

Наравне с ними важно учитывать требования по размещению сантехники:

• Чашу размещают недалеко от канализационного стояка. Если нет возможности сделать так, то придется прокладывать отводную трубу. Чтобы стоки текли без задержки, трубу укладывают с уклоном 2-3 см на погонный метр.

• Расстояние от пола до верхнего края чаши по правилам равно 40 см (без учета крышки).

• Унитаз ставят так, чтобы между ним и боковыми стенами (или другой сантехникой) выдерживалось расстояние не менее 50 см, а желательно и больше — 60-70 см.

Если в вашем случае ремонт будет проводиться не с нуля, а вы просто хотите поставить красивый функциональный унитаз вместо старого напольного, то обычно проблем в этом случае не возникает. Но если задумана полная смена интерьера, то заранее продумайте, каким образом будет проводиться вывод канализационных труб. Стоит учитывать, что чем короче труба, соединяющая унитаз и канализацию, тем проще и скорее получится очистить ее при засорах.

Не менее важный вопрос: из какого материала сделана стена? От этого будет зависеть выбор рамного или блочного типа инсталляции. Для капитальной стены хорош подвесной (блочный) тип, для стандартных перегородок — напольный (рамный). Другие варианты рассматривать небезопасно.

Картинка с сайта: laparet.ru

До старта работ также нужно рассчитать высоту сиденья. Главным пунктом здесь будет рост проживающих, которые будут пользоваться туалетом. Стандартно сиденье ставят на уровне около 40-45 см от пола. Но если все домашние очень высокие, то лучше подкорректировать эти параметры под себя — здесь все будет индивидуально.

В заключение подготовительного этапа проверяем, все ли инструменты приобретены и есть рядом. До того, как установить унитаз со скрытым креплением, стоит позаботиться о наличии: маркера или карандаша, строительного уровня, рулетки, перфоратора и сверла по бетону, а также рожковых накидных ключей.

Пошаговая установка

Установка конструкции как с инсталляцией, так и без нее начинается одинаково — с разметки.

Первым делом наносим на стену место центральной оси устройства. После намечаем промежуток от инсталляции до стены (критерий зависит от способа подвода канализационной трубы и должен составлять более 13,5 мм). Продумываем, где будет располагаться сливной бак (стандартная его высота — метр от пола).

Дальше монтаж системы с инсталляцией будет различаться только ее установкой. Последующие пункты, которых нужно придерживаться, в двух конструкциях одинаковые.

С инсталляцией

Сначала нужно подготовить систему крепежей. Для этого берем перфоратор и сверлим в стене отверстия по предварительно обозначенным меткам, вставляем дюбеля, куда помещаем крепежные анкеры.

В выбранное место устанавливаем корпус инсталляции. Необходимо установить его одновременно верно на двух уровнях — горизонтально и вертикально. Для этого раскручиваем конструкцию ножек, закрепляя их на нужной высоте. Вертикальный уровень корректируем подгонкой по резьбе анкера и задерживаем получившийся уровень заглушкой. Если все сделано по правилам, то инсталляция не будет расшатываться и не станет двигаться даже при серьезных нагрузках.

Картинка с сайта: laparet.ru

Без инсталляции

Работа с системой без инсталляции начинается с установки кнопки слива. Если она механическая, до достаточно направить штифты в сторону и корректировать длину. Если выбрана пневматическая кнопка, то подсоединив две сливные трубки, включаем ее в посадочное отверстие. При правильной установке можно услышать характерный щелчок.

Для запуска ее работы с канализацией желательно применять не гибкие шланги, а элементы из нержавейки. К деталям из пластика крепим трубы сливного бачка и канализации. Повторно смотрим, надежно ли закручены элементы системы, соотносятся ли габариты конструкции и унитаза, верно ли стоит инсталляция по отношению к уровням. Делаем отвод под углом 45 градусов и проходимся по стыкам герметиком.

Для проверки системы требуется включить воду и посмотреть, нет ли нигде протечек. Тестирование на герметичность — особо важный момент, потому что после закрытия системы коробом и отделки исправлять неполадки будет уже в несколько раз сложнее.

Дальше идет установка чаши. До монтажа нужно надеть ее на шпильки ПВХ муфты, прикрепить амортизирующую прокладку. Чашу унитаза с патрубками кладем на шпильки, крепежи обкручиваем гайками, по очереди перетягивая их.

Завершаем работу обшивкой гипсокартоном. Это позволит скрыть коммуникации и сделать конструкцию максимально привлекательной. Обязательно оставляем смотровое окошко: оно понадобится для наблюдения за конструкцией и беспрепятственного доступа для ремонта при необходимости.

Советы профессионалов

С рекомендациями мастеров по тому, как устанавливается унитаз со скрытым бачком, провести монтаж самостоятельно будет проще:

• Регулярное обслуживание бачка и ремонт при его необходимости будут намного проще и быстрее, если под кнопкой слива соорудить технологический люк для беспрепятственного доступа.

• Предпочтительно, чтобы толщина стены, которая закрывает инсталляционную систему, не превышала 7 см.

• Установка более технологичной экономящей воду кнопки слива поможет сильно уменьшить потребление воды и сэкономить семейный бюджет.

• Делать кнопку контроля слива советуют в центре плитки или в районе шва между парой плит.

• При монтаже унитаза стоит помнить, что его верхушка должна быть в диапазоне 40-45 см от пола. Это поможет в том, чтобы вода не застаивалась и мгновенно шла в канализацию.

• Крепежные отверстия должны размещаться на расстоянии около 18 см для миниатюрных унитазов и примерно 20-23 см для более крупных конструкций.

Картинка с сайта: laparet.ru

Если вы подберете для ванной комнаты в своей квартире или офисе подвесной унитаз, то при условии грамотного монтажа и приобретения сантехники от качественного бренда модель без проблем прослужит без поломок и течей долгий срок. В среднем время эксплуатации такой системы исчисляется не менее чем двумя-тремя десятилетиями — обычно это как раз то время, когда хозяева решают провести очередной ремонт.

Стремление дизайнеров к улучшению внешнего вида унитазов, созданию стильных санузлов способствовало популяризации блочных и рамных конструкций с навесной чашей.

Сама по себе инсталляция стоит недешево, да еще и придется доплачивать за ее монтаж. Поэтому многие домашние мастера оттачивают сантехнические навыки и проводят монтажные работы самостоятельно. Согласитесь, было бы неплохо сэкономить деньги, выполнив крепление унитаза к инсталляции своими руками?

Мы поможем вам в решении этого вопроса. В статье мы подробно описываем устройство, принцип работы и виды конструкций, а также приводим пошаговую технологию и фото-инструкцию по установке унитаза.

Виды конструкции встроенных унитазов

Если вид внешних элементов инсталляции зависит только от фантазии дизайнера, то устройство её внутренней конструкции можно разделить на 2 варианта: рамный и блочный.

Блочный вид инсталляции

Отличительной особенностью блочной инсталляции является её крепление исключительно на несущую стену. Конструкция не предусматривает опорной рамы, поэтому может просто утапливаться в нишу.

Крепление чаши унитаза производится на стену отдельно с помощью металлических стержней.

Картинка с сайта: sovet-ingenera.com

При выборе блочной инсталляции соотносите её размеры с шириной и высотой ниши, а также с присутствующими в углублении коммуникациями

Комплект блочной сантехнической инсталляции имеет вид каркаса со сливным бачком, фронтальной спусковой. Устройство имеет два патрубка для подачи и отвода воды, а также набор креплений. Применение такой конструкции оправдано при наличии специальной ниши в санузле.

Рамная инсталляция для унитаза

Устройство для слива рамной конструкции более универсально, потому что может устанавливаться в ванной комнате где угодно.

Картинка с сайта: sovet-ingenera.com

В узких туалетах место расположения рамной конструкции проще зашить по всей ширине. Это облегчит уборку помещения и упростит демонтаж в случае необходимости

В стандартный комплект поставки оборудования входит:

• регулируемая по высоте металлическая рама;
• клипса для фиксации канализационной трубы;
• сливной бачок;
• фитинги для подвода и отвода воды;
• кнопка слива;
• комплект креплений.

В бюджетных версиях конструкций может отсутствовать кнопка слива, которая приобретается покупателем дополнительно.

Картинка с сайта: sovet-ingenera.com

Отверстие для подвода водопроводной трубы к бачку может быть в разных местах, но в области окна кнопки слива обычно есть кран для перекрытия воды (+)

В зависимости от места монтажа рамные инсталляции делятся на 3 вида:

• угловые;
• пристеночные;
• напольные.

Преимуществом рамной конструкции является возможность её установки и на несущую плиту, и на фальшстену из гипсокартона. Это актуально для изделий со сдвоенной рамой. Крепление металлического каркаса производят к полу и стене одновременно. А чашу унитаза фиксируют непосредственно на раму, которая выдерживает нагрузку до 400 кг.

На нашем сайте есть несколько статей, посвященных выбору инсталляции для унитаза:

1. Лучшая инсталляция для унитаза: рейтинг популярных моделей + на что смотреть при покупке
2. Как выбрать подвесной унитаз: какой лучше и почему + обзор производителей
3. Как выбрать инсталляцию для унитаза: обзор конструкций + советы перед покупкой
4. Подвесной унитаз с инсталляцией: правила выбора, плюсы и минусы такого решения + этапы установки

Устройство и схема работы инсталляции

Самостоятельный монтаж унитаза на инсталляцию станет легче, если разобраться в устройстве её конструкции и принципах работы. Рассмотрим элементы рамного санузла более подробно.

Опорная стальная рама

Металлический каркас является главным несущим элементом инсталляции, на который приходится не только вес оборудования, но и масса сидящего на чаше человека.

Рама фиксируется одновременно к несущей стене и полу, но существуют и конструкции с двойной рамой для монтажа в перегородках больших ванных комнат.

Картинка с сайта: sovet-ingenera.com

Сдвоенная рама устанавливается в перегородке больших санузлов и крепится только к полу четырьмя лапками с помощью специального крепежа (+)

Внизу каркас снабжен выдвижными лапками для регулировки высоты инсталляции. Стандартная высота верхнего края сиденья унитаза от пола — 40-48 см, она зависит от роста хозяев квартиры. Спереди в раму вкручиваются стальные штыри, на которые впоследствии и навешивается чаша.

Пластиковый сливной бачок

Форма пластикового бачка у каждого производителя своя, потому что необходимо обеспечить хорошую вместимость воды в узких рамках металлического каркаса. Поверхность пластика покрыта теплоизолятором для предотвращения образования конденсата.

Картинка с сайта: sovet-ingenera.com

Выбирайте сливной бачок со специальным покрытием, которое предотвращает образование конденсата. При наличии влаги в закрытом пространстве инсталляции металлические элементы могут быстро сгнить

На передней поверхности бачка располагается небольшой участок, на котором производители пытаются вместить всё оборудование: патрубок для подсоединения водопроводного шланга и устройство для монтажа спусковой кнопки. Именно к этому ограниченному прямоугольнику инсталляции будет доступ для ремонта после окончательной установки оборудования.

Дозирование слива уже стало стандартом, поэтому на каждом сливном бачке имеется регулирование объёма спускаемой воды.

Виды чаш унитаза

Чаша – это самый красивый элемент инсталляции, над которым больше работают дизайнеры, чем инженеры. Традиционная овальная форма сиденья остается самой продаваемой, но спросом пользуются также прямоугольные, круглые и фигурные чаши.

Картинка с сайта: sovet-ingenera.com

При определении необходимой высоты чаши унитаза учитывайте рост детей. Снижение уровня на 2-3 сантиметра помогут научить ребенка самостоятельно ходить в туалет на 1-2 года раньше

Мелкие комплектующие инсталляции (крепления, фитинги, кнопка слива и др.) разнятся в зависимости от производителя, поэтому об особенностях их монтажа лучше ознакомиться в инструкции по установке.

Мифы о подвесной сантехнике

Хотя примитивные блоки для смыва применялись ещё в советское время, люди до сих пор боятся устанавливать в квартирах современные блочные сантехнические конструкции. Ниже рассмотрены заблуждения об инсталляциях и подвесных унитазах.

Миф №1. Подвесной унитаз может упасть под весом человека.

Крепление инсталляций обычно проводится болтами толщиной 12 мм. Сама рамная конструкция и опорные стержни рассчитаны на вес 400-450 кг. Единственной причиной падения унитаза может быть обрушение стены, к которой он крепится.

Миф №2. Необходим демонтаж декоративного короба при поломке сливного бачка.

Рамка кнопки слива фиксируется на защелках и легко снимается. Под ней расположено отверстие для подведения водопроводного шланга с компактным краном. В пределах этого «монтажного» окна на передней стенке бачка находится и поплавковый механизм, который руками выкручивается с бачка и ремонтируется без демонтажа короба.

Миф №3. Подвесной унитаз занимает минимум места.

Блочные и рамные инсталляции требуют дополнительных 20-25 см пространства ванной комнаты. Поэтому эти конструкции занимают даже больше места, чем напольный унитаз. Единственным вариантом сокращения пространства является расположение инсталляции в нише стены.

Миф №4. Запчасти к блочным инсталляциям отсутствуют.

Размеры комплектующих у большинства производителей стандартизированы, потому что приоритет при покупке имеют ремонтопригодные модели. В магазинах сантехники подобрать сломавшуюся деталь не составит труда. Кроме того, выполнить ремонт инсталляции можно самостоятельно.

Пошаговый монтаж инсталляции и унитаза

Установить сантехническую инсталляцию самостоятельно несложно. Главная опасность состоит в протекании стыка канализационной трубы и патрубка унитаза после окончательной установки.

Чтобы избежать таких проблем, необходимо соблюдать все правила пошагового монтажа инсталляции. Далее будут рассмотрены схемы установки унитазов с различными конструкциями.

Необходимые инструменты

Для проведения монтажа инсталляции и крепления к ней унитаза необходимы такие инструменты и материалы:

1. Отвертка.
2. Разводной ключ.
3. Дрель-перфоратор со сверлами.
4. Плоскогубцы.
5. Дюбели и болты.
6. Молоток.
7. Уровень.
8. Рулетка с маркером.
9. Силикон.

Перечислен минимум инструментов и материалов, которые пригодятся при установке самой инсталляции. При монтаже короба необходимы другие приспособления, но эту работу лучше доверить профессионалам.

Установка блочной инсталляции

Установить блочную инсталляцию можно двумя способами:

1. В специально подготовленную нишу в стене.
2. На бетонную плиту, которая затем зашивается гипсокартоном.

Вне зависимости от типа установки, перечень действий для сборки инсталляции остается одинаков.

Шаг первый. Нанесение разметки в санузле. В небольших узких комнатах унитаз устанавливается по её оси, а в больших — чашу лучше располагать по оси слива.

Картинка с сайта: sovet-ingenera.com

При разметке комнаты с уже положенной напольной плиткой не используйте черный маркер. Его отметины могут остаться на межплиточных швах

Сначала необходимо провести линию маркером или мелом от угла до угла комнаты вдоль стены, где планируется установка инсталляции. Затем вдоль оси установки чаши необходимо начертить перпендикулярную первой линию, использую строительный уголок.

Шаг второй. Формирование мест креплений. В соответствии с намеченной осью установки чаши проводится определение мест фиксации блочной конструкции. При перекосах оси чаши и стены под крепления можно подложить деревянные или пластиковые прокладки для достижения угла в 90 градусов.

Картинка с сайта: sovet-ingenera.com

В рыхлых бетонных плитах предпочтение отдается креплению с помощью дюбелей, которые обеспечивают максимальную площадь соприкосновения крепежа со стеной

Необходимо обязательно центрировать расположение дюбелей относительно середины сливного отверстия унитаза. Если расстояние между местами крепления блока 60 см, то каждое отверстие под дюбель должно сверлиться на расстоянии 30 см от оси чаши.

После разметки необходимо просверлить дрелью отверстия и вставить в них прилагающиеся к изделию крепежные элементы.

Шаг третий. Фиксация блочной конструкции. Сливной бак прикручивается шурупами или анкерными болтами к стене. После этого к конструкции подводится водопроводный шланг, и присоединяются патрубки, которые будут стыковаться с чашей унитаза.

Картинка с сайта: sovet-ingenera.com

Внутри «монтажного» окна обычно расположен идущий в комплекте гибкий шланг, в который вода подается через переходник с краном

Шаг четвертый. Вкручивание опорных штифтов чаши. После фиксации блочного механизма к нему присоединяется чаша унитаза. В отверстия для её крепления вставляются металлические стержни и определяются места их крепления на стене, чтобы высота сидения унитаза была 40-48 см.

Картинка с сайта: sovet-ingenera.com

Стержни изготовлены из сверхпрочной негнущейся стали и выдерживают без деформации нагрузку до 450 кг. Изменить впоследствии их расположение без демонтажа декоративного короба не получится

После этого унитаз снимается, и дрелью просверливают отверстия в бетонной плите под стержни, которые затем фиксируются в стене крепежом.

Шаг пятый. Монтаж канализационного слива. Чаша унитаза навешивается на опорные штифты и в неё вставляется патрубок слива воды с бачка. После этого определяется схема канализации и производится её монтаж с жесткой фиксацией отводящей 110-милиметровой трубы.

Картинка с сайта: sovet-ingenera.com

Жесткая фиксация канализационной подводки обязательна, потому что при установке чаши унитаза труба не должна изменять своё положение

Шаг шестой. Обшивка блочной инсталляции и установка чаши унитаза. После монтажа канализации чаша унитаза снимается и начинается декоративная обшивка всей сантехнической конструкции плиткой или влагостойким гипсокартоном.

Картинка с сайта: sovet-ingenera.com

Кнопка слива и её рамка устанавливаются в последнюю очередь. Но испытывать работу механизма слива следует только после высыхания герметика на канализационном стыке

Когда обшивочные работы завершены, монтируется кнопка слива, а чаша насаживается на сливные патрубки и опорные металлические штифты. После этого унитаз приживается гайками к стенке.

Вместо обшивки сливного отверстия блочной конструкции, опорных стержней и канализации иногда используется их заливка бетоном.

Картинка с сайта: sovet-ingenera.com

При замешивании бетона для заливки необходимо покупать только сертифицированные материалы, а также соблюдать технологию, потому что конструкция будет испытывать большие нагрузки

Для этого после пятого шага вокруг указанных конструкций монтируется общая деревянная опалубка, а её внутренний объем заливается бетоном. Через 5-7 дней после заливки опалубка снимается, а чаша унитаза состыковывается с жестко зафиксированными в бетоне опорными штифтами, патрубками канализации и сливом бачка.

Монтаж унитаза с рамной инсталляцией

Установку рамной инсталляции с унитазом можно проводить в произвольном месте санузла. Однорамные конструкции крепятся одновременно к стене и полу, а инсталляции со сдвоенной рамой можно устанавливать посреди комнаты в специальной перегородке.

Монтаж обоих вариантов конструкций отличается только местом крепления металлического каркаса и формой декоративной обшивки, поэтому их установка будет рассмотрена в рамках одной пошаговой инструкции.

Шаг первый. Сборка каркасной конструкции. Установка инсталляции начинается со сбора металлической рамы. Для компенсации неровностей пола и стен в конструкции каркаса предусмотрены выдвижные лапки. После регулировки положения рамы по уровню, лапки жестко фиксируются в требуемом положении.

Картинка с сайта: sovet-ingenera.com

Для регулирования расстояния между стеной и рамой существует специальный механизм. Фиксация положения лапки должна производиться жестко, чтобы избежать возможного перекоса рамы

Инсталляция прикладывается к месту монтажа, и маркером отмечаются места, в которых необходимо просверлить отверстия под дюбели.

Шаг второй. Установка бака на металлическую раму. Высота бачка для воды также может регулироваться, но не во всех моделях инсталляций. Рекомендуемая высота расположения спусковой кнопки – 1 м от поверхности пола.

Картинка с сайта: sovet-ingenera.com

Высота сливной кнопки не имеет принципиального значения для работы механизма, но опросы свидетельствуют, что 100 см – это оптимальный вариант

Исходя из этого параметра, происходит выбор уровня расположения сливного бака внутри металлической рамы. Вместе с баком монтируются фитинги для слива воды.

В рамной конструкции часто имеется регулируемая по высоте горизонтальная металлическая планка. Она имеет отверстия или клипсы для крепления опорных стержней чаши унитаза, патрубков слива воды с бака и канализации.

Шаг третий. Монтаж канализации. К раме прокладывается 110-милиметровая канализационная труба.

Шаг четвертый. Крепление рамной конструкции. Просверливают отверстия для крепления металлического каркаса, и затем он прикручивается шурупами или анкерными болтами к стене и полу в намеченных точках. Оптимальное расстояние от каркаса рамы до стены – 140-195 мм.

Картинка с сайта: sovet-ingenera.com

Близко прикрутить раму к стене не получится, потому что за металлическими лапками должна ещё разместиться канализационная труба размером 110 мм

К раме фиксируется канализационная труба с помощью имеющегося в распоряжении крепежа.

После того, как рамная инсталляция полностью собрана, необходимо удостовериться в правильности регулировки опорных высоты штырей и патрубков. Для этого на конструкцию навешивается чаша унитаза.

Шаг пятый. Проверка герметичности. К сливному баку подключается водопроводная труба и открывается кран. После наполнения бачка производится пробный слив. При отсутствии протечек чаша унитаза снимается и начинается обшивка инсталляции.

Шаг шестой. Формирование короба вокруг рамной инсталляции.

Закрыть металлическую раму можно двумя способами:

• зашить гипсокартоном;
• обложить кирпичом и плиткой.

Перед изоляцией инсталляции необходимо закрыть её патрубки заглушками или полиэтиленовыми пакетиками. Для обшивки необходимо использовать влагостойкий гипсокартонный лист толщиной 12,5 мм. Короб будет представлять собой декоративный элемент, на который не приходится опорной нагрузки.

Картинка с сайта: sovet-ingenera.com

Переднюю панель короба необходимо усиливать сзади металлопрофилем для того, чтобы при случайном нажиме рукой на гипсокартон он не лопнул и не провалился

При обшивке необходимо заранее предусмотреть формирование отверстий под патрубки и опорные штифты чаши унитаза.

Шаг седьмой. Крепление унитаза к раме инсталляции. К монтажу чаши унитаза на инсталляцию можно приступать сразу после заштукатуривания и окраски гипсокартонного короба. Если металлический каркас обкладывался кирпичом и плиткой, то ставить на него унитаз следует через 10 дней после окончания работ.

Картинка с сайта: sovet-ingenera.com

Между чашей и стеной вместо силикона можно подложить прокладку из утеплителя толщиной 1-2 мм для предотвращения растрескивания керамического покрытия при нагрузках

Перед насаживанием унитаза на опорные штифты необходимо смазать силиконом резиновые прокладки патрубков канализации и сливного отверстия бачка. Также слой герметика наносится на заднюю стенку унитаза на расстоянии 5 мм от края по всему периметру соприкосновения со стенкой.

Чаша фиксируется к стене двумя болтами, закручиваемыми на металлические штифты. Через сутки можно произвести пробный слив для проверки работы всей инсталляции.

Присоединение напольного унитаза к инсталляции

Блочные и рамные инсталляции не обязательно предполагают установку навесной чаши унитаза. Его можно установить классически на пол. Схема монтажа напольного унитаза отличается от вышеизложенных способов лишь местом расположения элементов крепежа и патрубка канализации.

При установке унитаза на пол его фиксируют, как на опорные горизонтальные стержни, так и прикручивают к полу. Производители чаши выбирают вид крепления, исходя из формы изделия.

При фиксации унитаза к полу необходимо наметить и просверлить в напольной плитке два отверстия для крепления. После обшивки инсталляции коробом, чаша унитаза монтируется к патрубкам канализации и слива бачка, а затем прикручивается к полу с помощью имеющегося крепежа.

Картинка с сайта: sovet-ingenera.com

После окончательной фиксации унитаза необходимо промазать по периметру основания силиконовым герметиком, чтобы под чашу не попадала вода и грязь

Для связи канализационной трубы и чаши унитаза можно дополнительно использовать гофрированную трубу.

Обшивка инсталляции гипсокартоном

Чтобы замаскировать не самую привлекательную сторону установки и подключения сантехнического оборудования зачастую применяется метод обшивки гипсокартоном. За сооруженным из него коробом отлично скрываются как сама опорная система, так и подведенные коммуникации.

С общим принципом обшивки ознакомит следующая подборка фото:

Полезные советы по установке

При монтаже унитаза с инсталляцией имеется ряд важных нюансов:

1. Подведение воды к отверстию сливного бачка лучше производить с помощью пластиковых труб, потому что срок эксплуатации резиновых шлангов ограничен 3-5 годами.
2. Нельзя проводить фиксацию опорных стержней чаши унитаза в старых несущих стенах. Если сверло проходит в плиту, не встречая особого сопротивления, то лучше дополнительно забетонировать стержни с канализационной трубой и сливным патрубком бачка.
3. Рама должна быть закреплена болтами минимум в 4 местах.
4. У подводящей воду трубы должен быть отдельный закрывающий кран в удобном для доступа месте.

Следование предложенным инструкциям обезопасит квартиру от затопления и предотвратит необходимость демонтажа декоративного короба в течение первых лет эксплуатации унитаза.

Выводы и полезное видео по теме

Видеоролики за несколько минут позволят сложить в голове полный пазл схемы сборки инсталляций для унитаза. После их просмотра вышеописанные пошаговые инструкции станут более понятными и осознанными.

Процесс сборки рамной инсталляции:

Установка блочной инсталляции в нишу:

Крепление унитаза к раме инсталляции:

Предложенная пошаговая инструкция монтажа унитаза с рамной и блочной инсталляциями укладывается в несколько часов работы, если не учитывать время на создание декоративного короба.

Суть установки сводится к ровному и прочному креплению рамы, присоединению патрубков и состыковыванию чаши унитаза с блоком слива. Осуществить это может каждый хозяйственный человек, умеющий обращаться с необходимым инструментом.

У вас есть практические навыки крепления унитаза к инсталляции? Делитесь собственным опытом монтажа или задавайте вопросы по теме статьи. Блок для в комментариев расположен ниже.
