Всем привет 👋Сразу вставлю ссылочку на свою работу
Живем мы в данным момент в советском каркаснике, Финскими домиками из ещё называют .
Снаружи он обложен кирпичом 🧱, но изнутри при ремонте столкнулись
1 ) кривые стены
2 ) как делать скрытую электрику если стену внутренние пустые и из дерева .

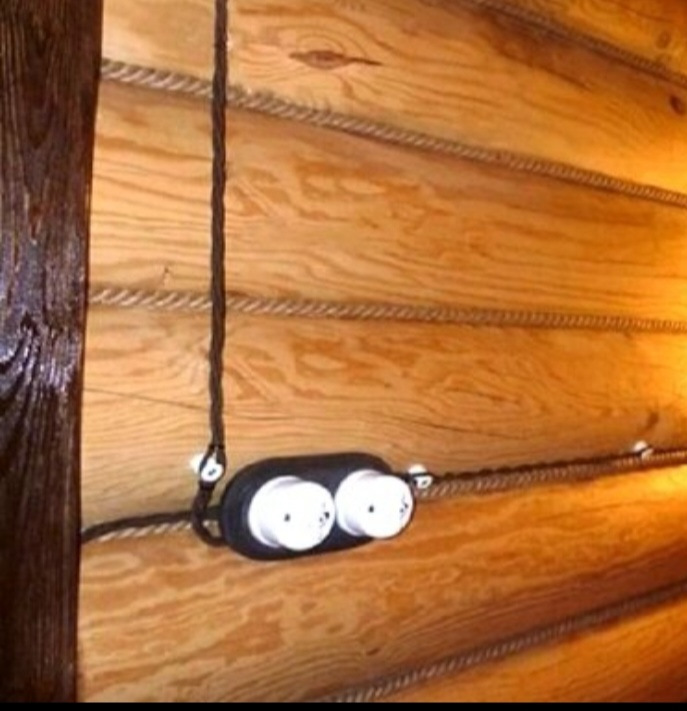

Ретро проводка сразу мимо
, проводка в кабель канале это трэш как по мне, либо ущемлять себя в розетках и выключателях либо куча белых офисных кабельных каналов 😅
Решено делать скрытый монтаж

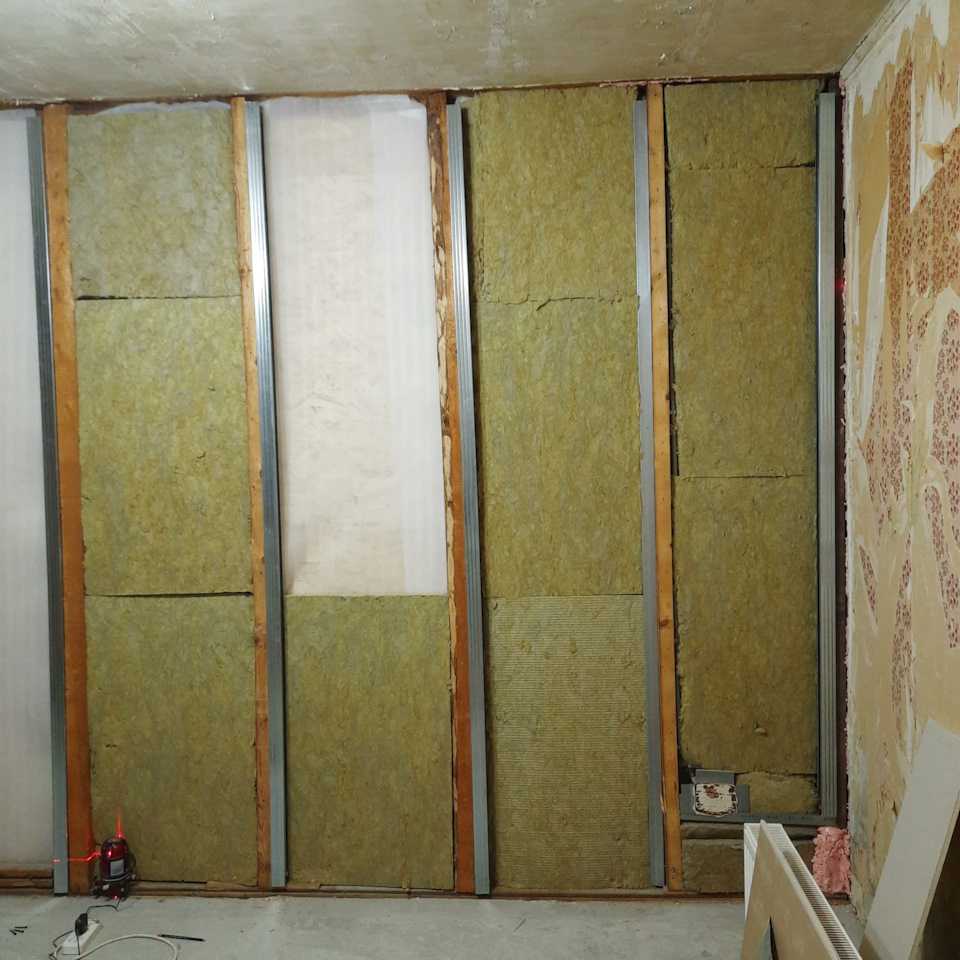

Если с 1 все ясно, крутим по уровню профиль, монтируем на него OSB 12 мм сверху гипсокартон 12мм
. То вот по электрике было очень много вопросов, тем-более я строю сам, потому что не найти хороших мастеров, а если и попадались то ценники конские меня просто пугали 🤷
Например обварить 20 трубу вокруг, в максимально удобном месте без заморочек озвучивали цену в 20 к 😑, а работы там на 20 минут . К слову газосваркой сам могу и умею варить, но не было оборудования, и цены так во всем у мастеров … 🚨
Поэтому строю сам .
Немного отошел от темы 😁
✅сегодня будет пост об электрики в каркасном доме и как ее реализовывал я .
🔥что нужно, чтобы обезопасить свое жилище, обратиться к нормативным документам по электромонтажу 🤔.
Там все черным по белому прописано .
ПУЭ и СП: нормативы и правила монтажа электропроводки в деревянных и каркасных домах
Ставим задачу – необходимо смонтировать скрытую электропроводку в каркасном доме безопасным и регламентируемым способом.

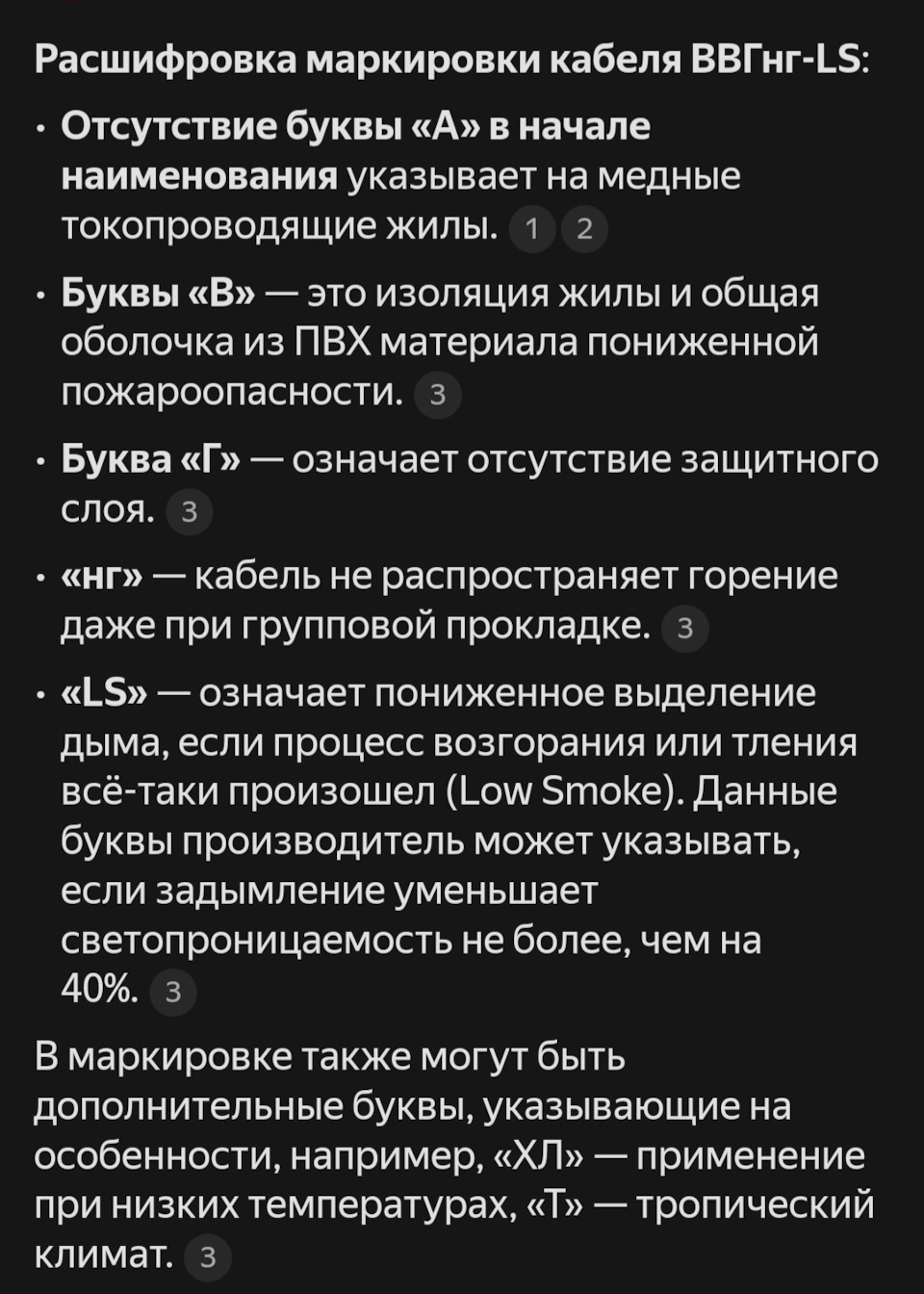

Какой провод использовать для деревянного дома ? Я использовал на обычные розетки для ТВ и малыми токо потребителями кабель ВВГНГ ГОСТ 2Х2.5 ЛИТОЙ на Освежение брал ВВГНГ ГОСТ2Х1.5 ЛИТОЙ силовые розетки ВВГНГ ГОСТ3х4 например ДУХОВОЙ ШКАФ С ЗАЗЕМЛЕНИЕМ
Щитой пока не собирал, но в целом об этом будет тоже пост, и в нем думаю должны стоять УЗДП для каркасника .
Кажется, что всё просто — надо открыть ПУЭ (издание седьмое от 08.07.2002) и прочесть пункт 7.1.38, где сказано:
Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются, как скрытые электропроводки, и их следует выполнять: за потолками и в пустотах перегородок из не горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов — выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. Должна быть обеспечена возможность замены проводов и кабелей.
Теперь открываем документ для каркасостроителей, а именно СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». Читаем пункт 13.5.12
Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий. Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.
И пункт 13.5.2:
Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.
Соответственно: из-за разночтений ПУЭ с СП и размытости формулировок в ПУЭ, у многих пользователей появляется вопрос — как правильно смонтировать электропроводку по горючим материалам. Как предписано в ПУЭ — проложив её в стальной трубе. Или как написано в СП — используя кабель, не распространяющий горение, без дополнительных защитных оболочек. На этой почве возникает множество споров.
Прокладка кабеля в стальных трубах — это решение принял я, т.к это защита от элементарного шурупа или дефекта при дальнейшем строительстве, даже при монтаже подвесных потолков труба не даёт пробить кабель . Как показала практика пожары чаще случаются из-за искры в розетке. Лучше уделить большее внимание автоматам защиты, соединениям, распаечной коробке, выключателям и т.д.
✅Также частичный монтаж на освещение и некоторое розетки у меня идут по потолку, где есть соприкосновение с деревом, я проложил листы металла 0.5 оцинковку .
В остальных местах, прятал в стяжке бетонной, там где это было возможно .

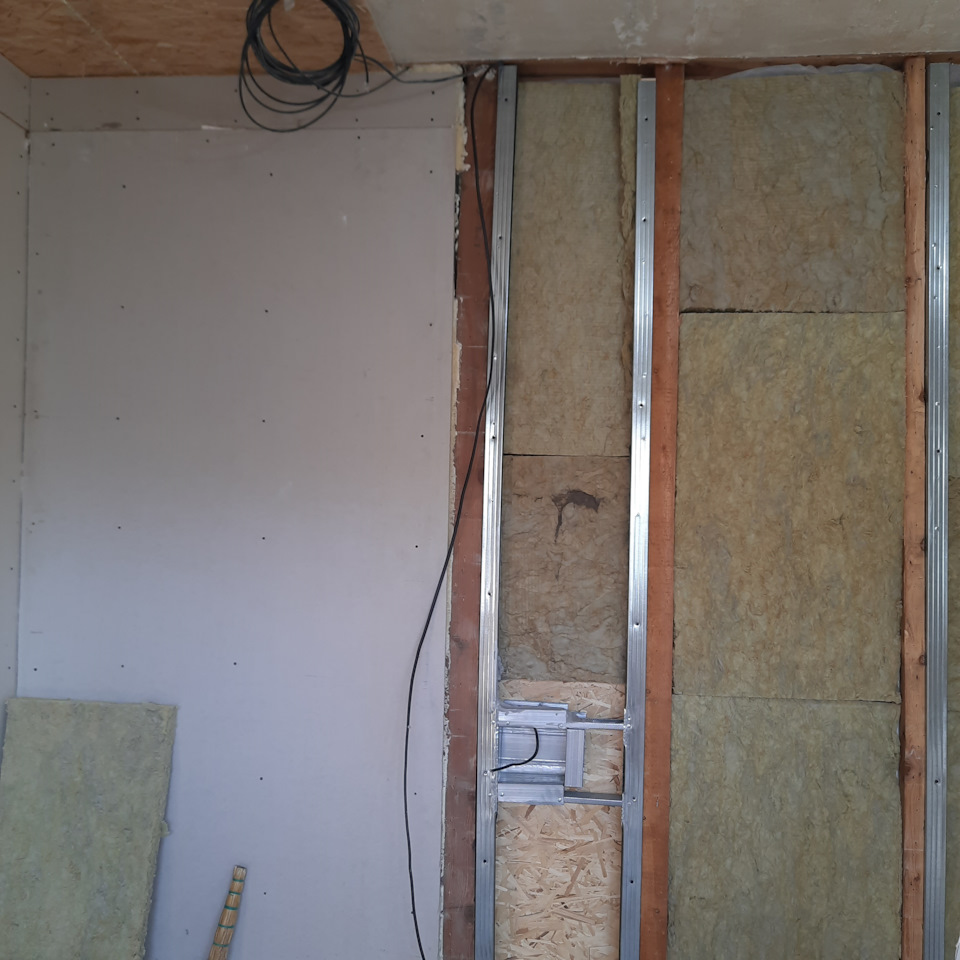

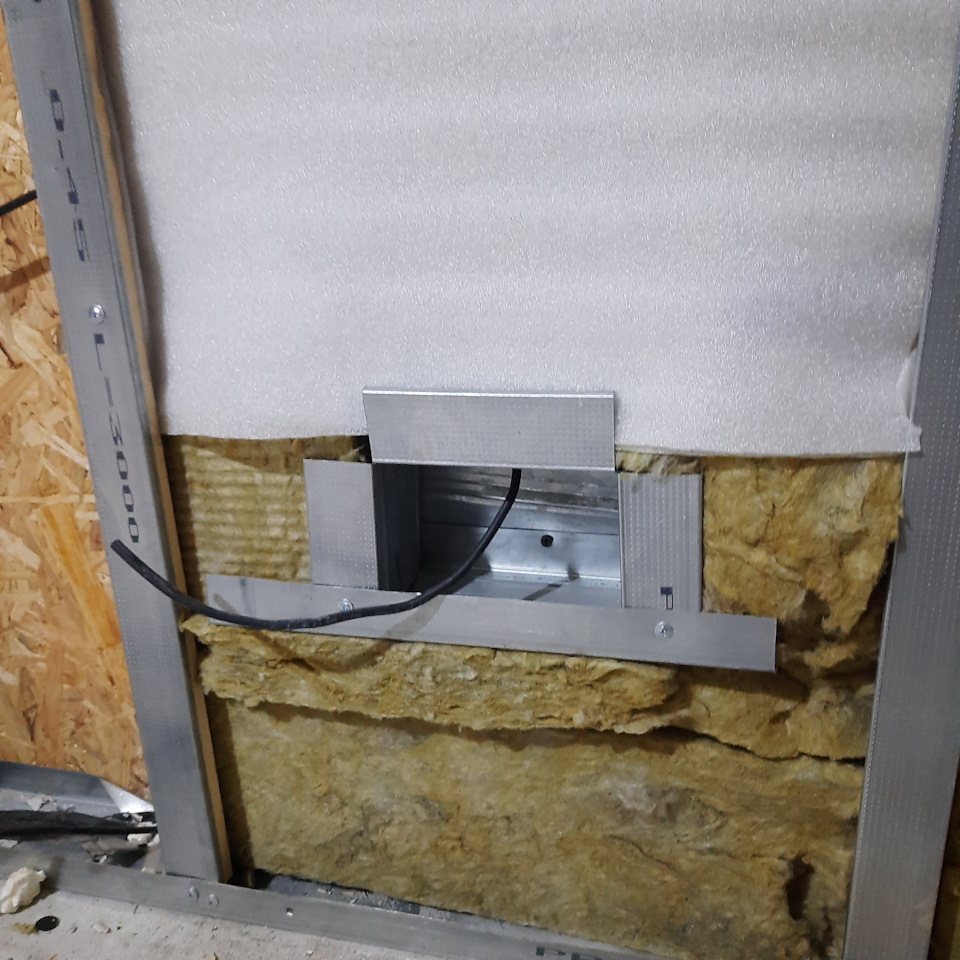

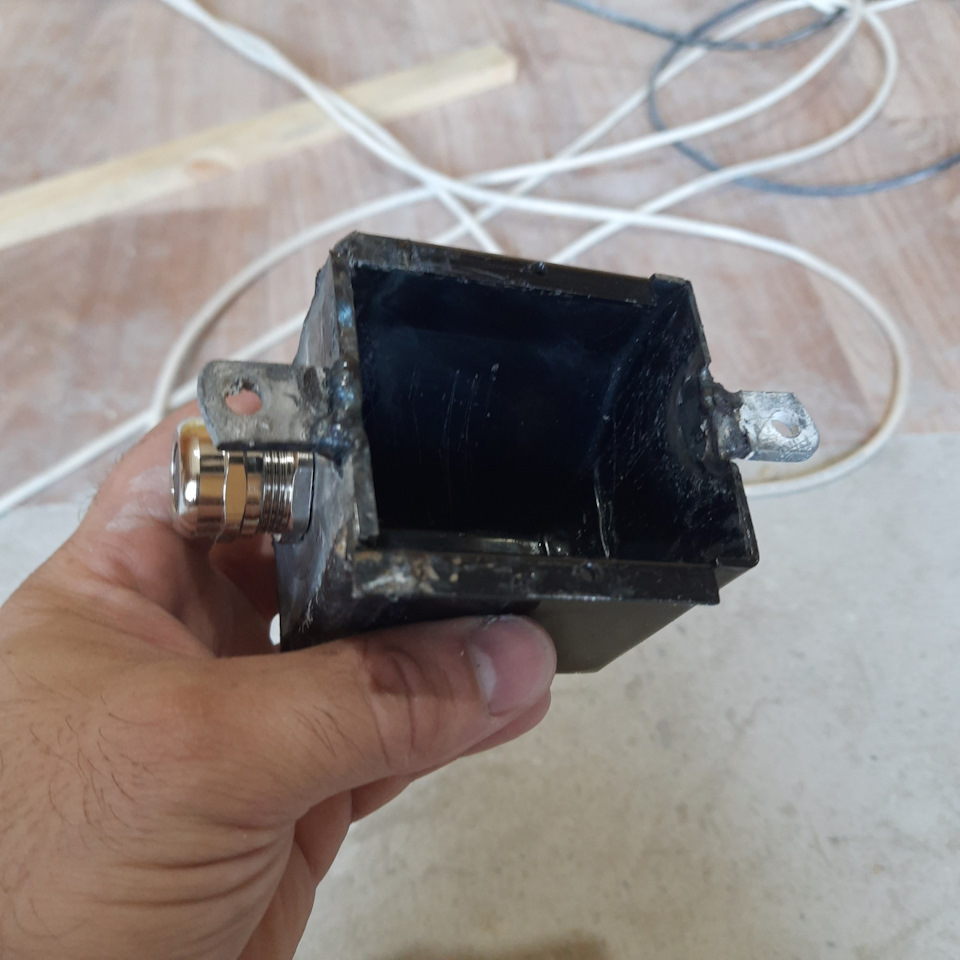

✅поэтому после стальных труб, делаем коробки из металлопрофиля, ( ловушки )для заполнения штукатурки и дальнейшей установки металлического подрозетника .

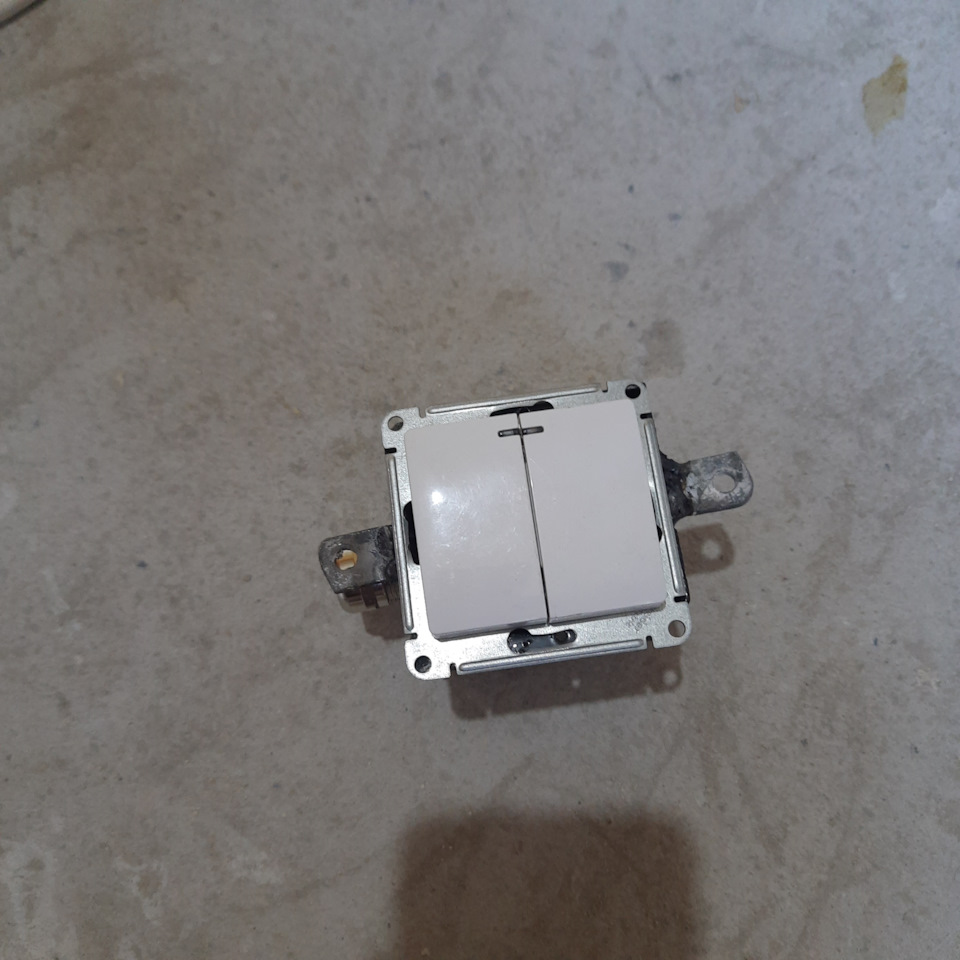

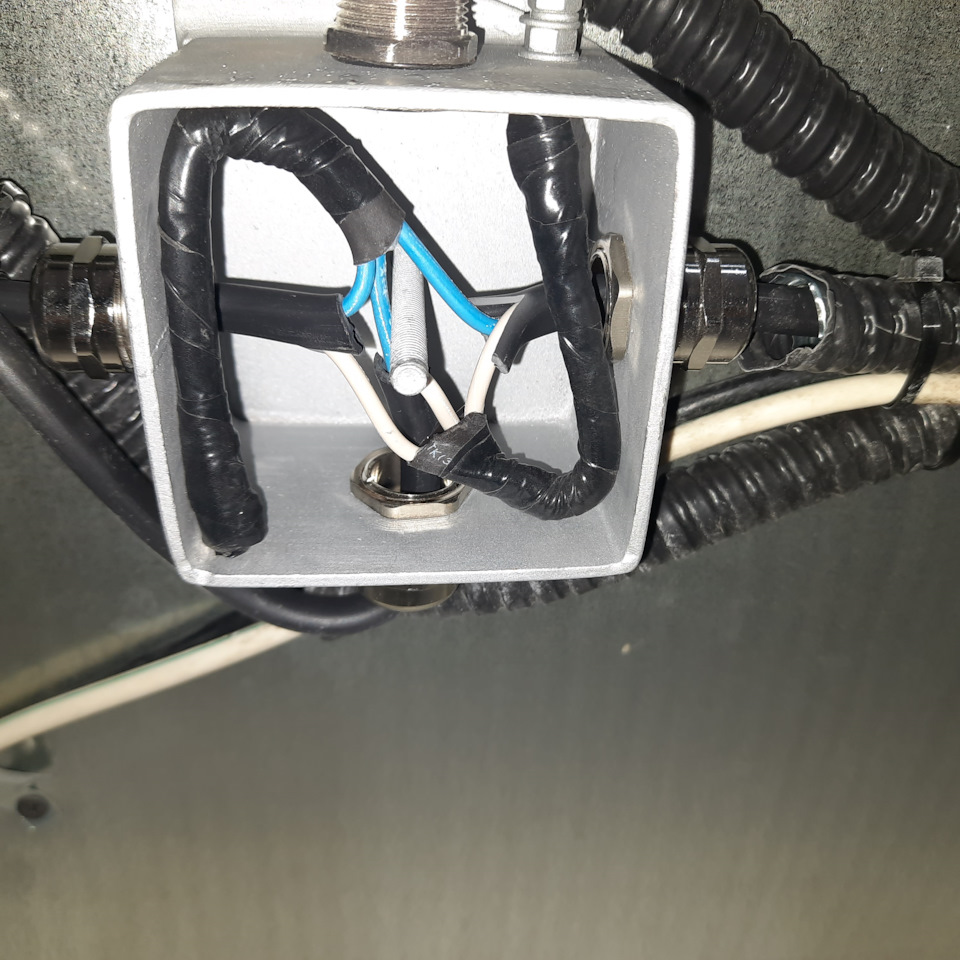

✅По мимо металлических подрозетников не маловажно установить распред коробки тоже из металла, ипокрыть все коробки и подрозетники термостойкой краской, лабы не ржавели, много чего сам сварил 😁

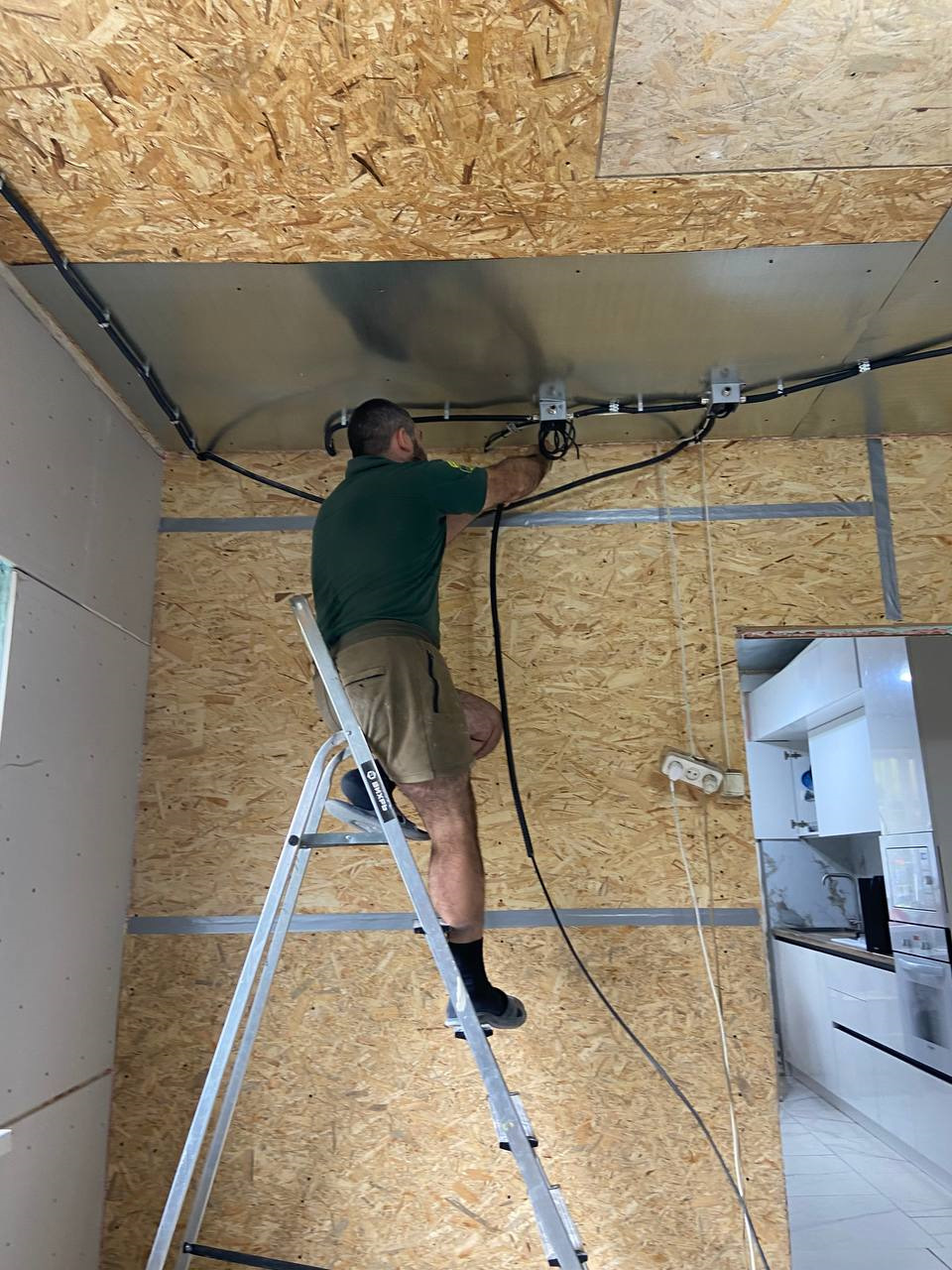

✅По потолку все протянул в металлорукаве, это больше защита от грызунов на всякий случай .

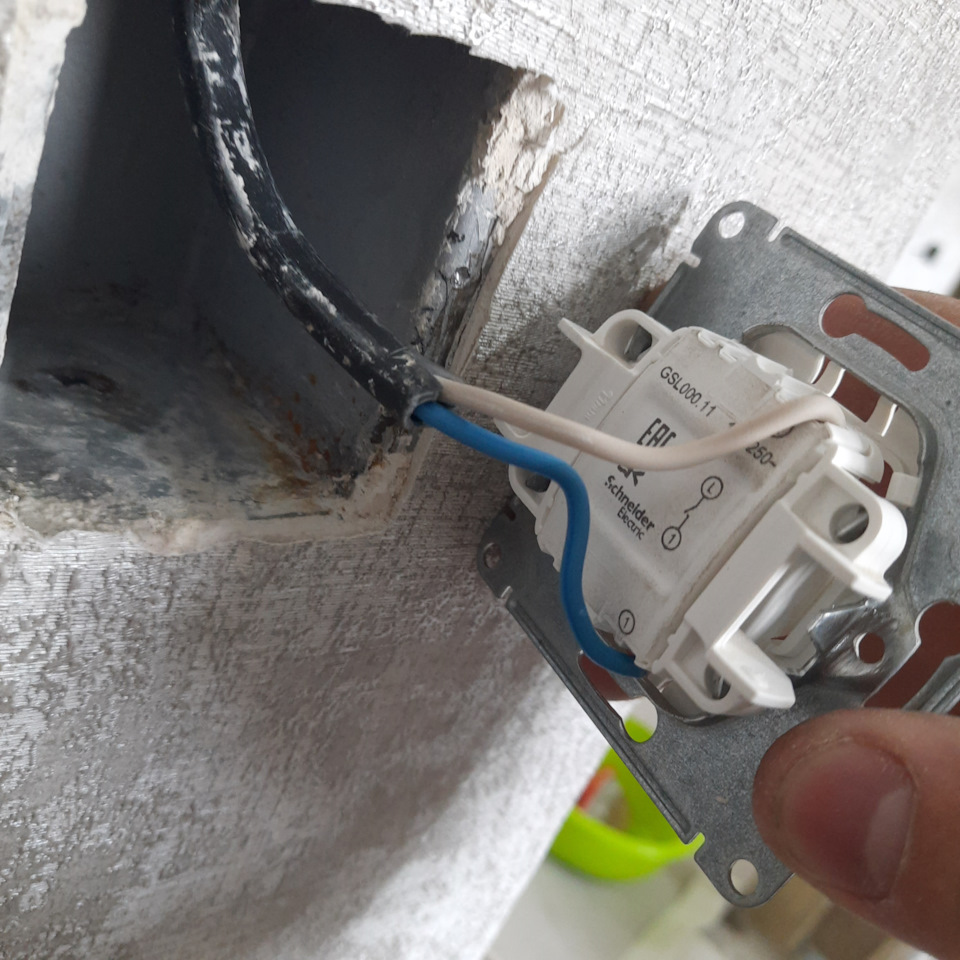

✅После электромонтажа . В распредкоробках, првода скручиваем при помощи шайбы с отверстиями т.к пассатижами получается не красивая скрутка, после варим аккуратно, и дале пайка оловом, затем термоусадка клеевая, и поверх изолента .
В целом все . Правильно ли это или нет, не уверен, делал по максимуму как мог и думал что так надо ))). Да и в нашем городе не найти таких монтажников для таких работ 😑
8
Свой вариант монтажа в каркаснике в комменты 6
77 голосов
Перед началом электромонтажных работ собственными силами или выбором профессионалов следует внимательно изучить все особенности электрической проводки для каркасного дома. Приоритет необходимо отдавать надежности и безопасности всей проводки. Другими важными факторами выступают удобство в эксплуатации, а также эстетичность. Чтобы провести монтаж электропроводки в каркасном доме необходимо подробнее разобраться в правилах выполнения электрики в помещении, а также способах подбора и требуемых компонентах для достижения желаемого результата.
Рисунок 1. Электромонтажные работы в каркасном доме
Подготовительный этап
Каждый этап строительства и последующего обустройства объекта тщательно планируется. Не исключением является и прокладка проводки в каркасном доме.
Основные правила планировки проводки в каркасном доме
Перед тем, как сделать проводку в каркасном доме, происходит составление схемы на бумаге, после чего можно будет приступать к реализации подготовленного проекта.
Определяются такие факторы:
- Место монтажа распределительного щитка, особенности размещения проводки в районе дверного проема.
- Запланированное расположение выключателей.
- Количество и запланированное размещение осветительных приборов в помещениях дома.
Следует заранее продумать количество и места расположения бытовой техники, чтобы установить розетки в необходимых местах. Подробная схема электропроводки в каркасном доме позволит избежать проблем в последующем.
Рисунок 2. Примерный план проводки
После составления плана начинается просчет нагрузок на сеть, что позволяет закупить соответствующие проводники с учетом их сечения, а также соответствующее оборудование коммутации. Проведение предварительного планирования позволяет точно рассчитать сколько и каких материалов потребуется для проведения электроэнергии в дом, выполнить их закупку заранее.
Инструментарий в монтаже электрической проводки
Если вы собираетесь проводить монтаж проводки в каркасном доме самостоятельно, следует заранее озаботится приобретением всего необходимого инструмента:
- Шуруповерт. Необходим для быстрого вкручивания саморезов в деревянные элементы. На начальных этапах можно выбрать аккумуляторный.
- Кусачки и бокорезы. Они необходимы для отсекания электрического кабеля в необходимых местах.
- Специальный нож для удаления изоляции с концов кабеля перед его соединением с розетками, выключателями или распределительным щитом.
- Дрель. Потребуется для создания отверстий заданного диаметра в балках из дерева. Оно необходимо для прокладки защитной гофры, по которой будет проложен кабель. Для создания соответствующего отверстия потребуется насадка типа «перо», внешне напоминающая перо из крыла птицы.
- Дополнительные плоские сверла с насадкой формата «перо».
- Рулетка для измерения расстояния между разными точками, например, для измерения высоты выключателя от пола и т. д.
- Карандаш. Необходим для выполнения разметки по стенам и иным поверхностям точек расположения выключателей, розеток, распределительного щитка, а также мест прокладки электрокабеля.
- Стремянка. Ряд работ по прокладке проводки выполняется на высоте. Это монтаж осветительных устройств, вывод проводов на второй этаж, а также установка распределительных коробок и монтаж самого провода в припотолочной плоскости.
- Лазерный уровень. Позволяет проводить идеально ровную разметку в горизонтальных и вертикальных плоскостях.
- Мегомметр. Используется для измерений сопротивления, имеющегося между установленными заземляющими штырями.
Рисунок 3. Инструменты для монтажа
Иные важные материалы
Качественная и безопасная прокладка электропроводки в каркасном доме требует использования целого ряда материалов. Лучше закупить их заранее, что позволит организовать высокую скорость беспрерывной работы, без отвлечения на закупку разной мелочи. В частности, необходимо несколько видов кабельной продукции:
- СИП-кабель. Используется для подключения дома к общей электросети, проложенной возле объекта.
- ПВС — основной вариант для разводки по дому. Представлен в формате круглого кабеля, состоящего из ряда мелких медных жил. Имеет двойную изоляцию.
- ВВГ — это жесткий медный кабель с плоским поперечным срезом. Имеет всего одну жилу. В проводке домов используется крайне редко.
Также необходимо заранее закупить достаточное количество таких элементов:
- Крючки из металла. Они потребуются для крепления вводного кабеля в соответствующих точках.
- Саморезы. Позволяют фиксировать все крепежные элементы к основе из дерева или иного материала.
- Изолента для создания надежной изоляции проводников.
- Клипсы. Пластиковые крепежи, которые необходимы для фиксации гофры с кабелем к выбранной поверхности.
- Электроды в виде штырей и соединительная лента для создания эффективного заземления.
Ввод электрики в помещение
Для подключения каркасного дома к проходящей недалеко магистральной линии необходимо создание ответвления. Организовать его можно двумя способами — прокладкой кабеля по воздуху или под землей. Уделите внимание количеству жил в выбранном кабеле. Если по проекту предусмотрено напряжение 220В, то достаточно трехжильного изделия. При подключении 380В выбирайте пятижильный кабель.
Рисунок 4. Ввод кабеля в дом
На конце кабеля ввода устанавливают счетчик, который необходимы для учета потребления электрической энергии. Расположен он обычно снаружи, поскольку необходимо обеспечить доступ контролера для беспроблемного снятия показателей, даже когда владельца нет дома. Счетчик дополнительно защищается специальным коробом или герметичным щитком, что исключает повреждение оборудования атмосферными осадками.
После счетчика электрокабель проводят далее в дом. Для этого в стене сверлится отверстие соответствующего диаметра. В двухэтажном строении выполняют сверление в районе межэтажного перекрытия. Дополнительная защита проводки и обеспечение достаточной противопожарной безопасности обеспечивается помещением кабеля в гофру, расположенную в подготовленном отверстии. Внутри здания кабель подключается к распределительному щитку, установленном в заранее определенном месте.
Важно! Обязательно устанавливается автомат на отрезке кабеля между уличным счетчиком и внутренним распредщитом. Это повышает безопасность и защищает кабель между этими двумя элементами.
В таком случае при случайном повреждении кабеля, например, на входе в стену, или при коротком замыкании в системе произойдет срабатывание автомата и отключение вашей электросети. При отсутствии автомата возможно полное выгорание счетчика с воспламенением дома, а также отключением всей магистральной электролинии.
Подбор распределительного щитка
После ввода кабеля с улицы в дом к распределительному щитку он подключается к вводному автомату. Для этого используют автомат с идентичными характеристиками тому, который установлен между щитом и счетчиком.
После этого начинается сборка коммутационных устройств в распределительном щитке в строгом соответствии с заранее подготовленной схемой. Подключаются дополнительные автоматы для отводящих линий, дифавтоматы, УЗО и т. д. Размеры щита должны соответствовать количеству устанавливаемого оборудования и иметь небольшой запас.
Рисунок 5. Распределительный щит
Согласно действующим правилам подключения электричества, под каждую комнату выделяется два автомата — один для светильников, второй для розеток. Относительно ванной комнаты и кухни, то под них необходимо выделить дополнительные автоматы под розетки, в которые планируется подключение бытовой техники с высоким потреблением.
Какой вариант проводки лучше применить
Электрическая проводка в каркасных домах не имеет отличий от проводки, монтируемой в обычных жилых помещениях. Ее можно сделать наружной или внутренней, скрытой.
При прокладке электропроводки наружным методом провода крепятся к потолку или стенам с предварительным размещением внутри специальных кабель-каналов или электротехнических труб. Допускается использование открытого способа прокладки — без применения специальных защитных компонентов, однако такой метод небезопасен. Разводка осуществляется после выполнения всех основных этапов строительства.
Рисунок 6. Проводка открытым способом в гофро-трубах
При прокладке проводки в каркасном доме с использованием скрытого способа провода прячутся внутри стены. Наружу выведены только выключатели и розетки, а также небольшой фрагмент провода для подключения. Выбирая такой метод разводки проводов, его реализация должна проводиться до момента обшивки стен. Каждый из доступных вариантов имеет свои сильные и слабые стороны.
Рисунок 7. Прокладка кабеля скрытым способом
Выбор внутренней проводки позволяет сделать ее более эстетичной, нежели при монтаже внешней, поскольку соединения, кабели и проводники остаются невидимыми. Однако такой метод имеет и несколько довольно весомых недостатков:
- Установка розеток, выключателей и иных аппаратов коммутаций осуществляется стационарно. В дальнейшем изменить их расположение без существенного повреждения стен крайне проблематично.
- Сложно проверить проводку на наличие повреждений с использованием доступных средств.
- Прокладка внутренней электропроводки потребует больших финансовых затрат, а также значительного количества времени, по сравнению с наружным монтажом.
- Большинство страховых компаний отказывают в страховке каркасных домов из дерева, в которых проводка смонтирована внутренним способом.
- Добавить розетку или иное коммутационное устройство в комнате после завершения всех работ будет крайне тяжело и затратно. Электрическая проводка в каркасном доме в таком случае имеет определенные ограничения.
Такие недостатки внутренней проводки становятся плюсами в пользу выбора наружной. Она легко поддается диагностике, постоянно видна для визуального контроля. При необходимости можно провести ремонт, дополнить новыми элементами. При возникновении потребности отдельные компоненты можно просто заменить.
Рисунок 8. Наружная проводка
При необходимости наружная проводка поддается разделению на ряд отдельных ответвлений, когда, например, необходимо создать точку для подключения новой бытовой техники или иного электрооборудования.
К минусам подобной электропроводки можно отнести слабый декоративный эффект. Такие провода все время находятся снаружи, на виду, что выступает серьезной проблемой в ряде стилистических решений. Также такая проводка подвержена механическим повреждениям.
Соответственно — с практической стороны использование наружной электропроводки имеет ряд преимуществ. Ее применение существенно снижает риски пожара, повышая общую надежность дома. Единственным слабым местом является не очень привлекательный вид.
Наружная проводка
Прокладку наружного типа электрической проводки в каркасном доме можно выполнить самостоятельно. Достаточно определиться с реализуемым вариантом, после чего можно делать разметку и приступать к работам.
Открытый кабель
Для использования такой проводки необходимо закупить специальный кабель с жесткой конструкцией. Он имеет двойную, иногда тройную изоляцию, выполненную из негорючих компонентов. Для крепления проводника к поверхности используют специальные скобы. Между поверхностью и кабелем обязательно размещается асбестовая или металлическая подложка. Ее ширина должна быть на 2 см больше размеров кабеля.
Рисунок 9. Открытый кабель
Такой вариант прокладки электропроводки относится к самым надежным и доступным. Недостаток в полном отсутствии декоративности. Особенно, когда необходимо разместить несколько проводов рядом. Однако при выборе ретро-дизайна или стиля лофт, такой недостаток легко превращается в преимущество.
Использование электротехнических труб
При выборе наружной прокладки проводников возможно их размещение не только открытым методом. Для монтажа можно использовать электротехнические трубы из гофры. Они изготовлены из негорючих материалов, способных выдерживать значительные температуры.
Допускается прокладка по одной трубе нескольких проводов, с общим креплением конструкции к стене посредством специальных клипс. Это экономит место, отведенное под проводку, а также повышает ее безопасность. Снижается вероятность механических повреждений в процессе эксплуатации. Однако ухудшается внешний вид проводки, а сама труба часто становится местом скопления пыли.

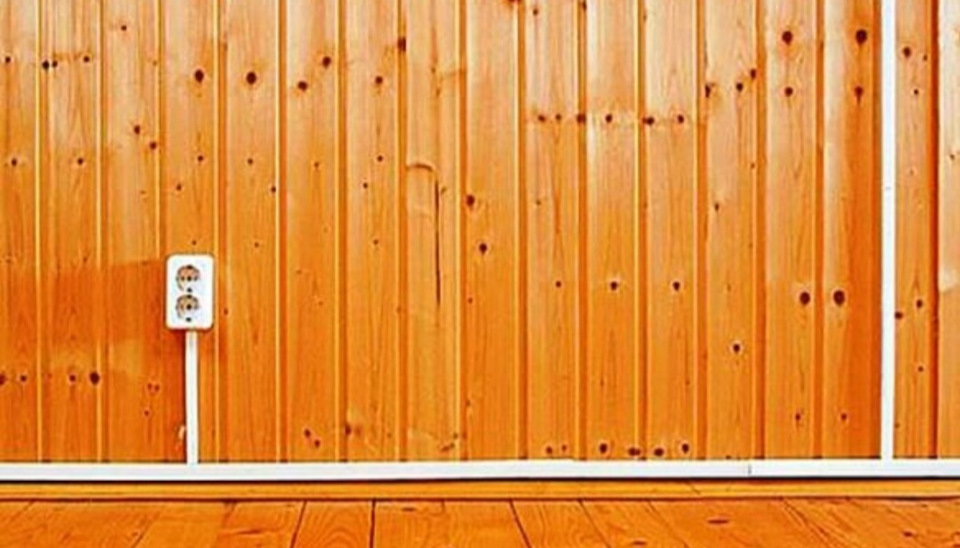

Особенности кабель-каналов
Такая защитная конструкция обладает более приятным внешним видом нежели гофрированные трубы. Производители выпускают продукцию в разных цветах, что позволяет подбирать подходящий вариант под интерьер помещения. Однако кабель-каналы являются индивидуально ровными, что после установки может указать на наличие кривизны на стенах и потолке. Такой недостаток компенсируется тем, что кривые стены в каркасных домах являются большой редкостью.
Рисунок 10. Кабель-каналы
Внешний вид изделий оформлен как простая пластиковая коробка. Крепление к стене или потолку осуществляется саморезами. Для повышения надежности и безопасности в изготовлении используют пластик, способен выдерживать высокие температуры и прямое воздействие огня.
В продаже доступны кабель-каналы разной ширины, что позволяет подобрать вариант под конкретную проводку. Предварительно в зафиксированную основу укладывают проводник, после чего конструкция закрывается крышкой с дополнительными фиксаторами. Перед тем, как провести проводку в каркасном доме, важно правильно подобрать изделия для ее укладки.
Значительным недостатком кабель-канала можно назвать его растрескивание при вероятной усадке каркасного дома. В таком случае придется переделывать проводку, заменяя ее ключевые элементы. Большим преимуществом является дешевизна такого материала, а процесс монтажа довольно простой и быстрый.
Внутренняя проводка
Процесс прокладки электрического кабеля внутри перекрытия и стен регулируется действующими правилами устройства электроустановок — ПУЭ. Они направлены на регулирование проведения внутренних проводников на разных объектах, включая каркасные дома, включая использование металлических труб. Эти правила следует соблюдать. Проводка в каркасном доме, нормы которые необходимо соблюдать, указаны в соответствующих нормативных документах.
Если просчитать цены на все трубы, которые необходимо закупить, получается солидная сумма. В более бюджетных вариантах застройщики отклоняют от существующих требований, используя металлические рукава и короба. Однако при наличии достаточного запаса средств лучше применять вариант с трубами. Проводка в каркасном доме, правила монтажа которой соблюдены, обладает значительным сроком службы.
Рисунок 11. Прокладка кабеля в трубах
Обычно толщина стенок подобных труб составляет 2,5–4 мм. В случае возникновения короткого замыкания толщины металлической трубки должно хватить, чтобы выдержать значительную температуру. Чтобы исключить образование коррозии на внутренних стенках, следует отдать предпочтение материалам, прошедшим оцинковку или окраску внутри.
Учитывая, что проводка не прокладывается по идеальной прямой, а имеет изгибы и другие элементы неровностей, трубы в некоторых местах придется сваривать или закреплять посредством резьбового соединения. Оптимальным с точки зрения комфорта можно назвать вариант с использованием медных труб, однако они имеют довольно внушительную стоимость. Для предотвращения повреждения изоляционного покрытия на края труб устанавливают пластиковые втулки.
Рисунок 12. Монтаж кабеля без защиты
Монтаж труб с проложенным внутри кабелем осуществляют на начальных этапах строительства, поскольку процесс затратный в плане времени и денег. Также для реализации работ придется привлекать дополнительную рабочую силу. Соответственно, безопасная внутренняя проводка, отвечающая требованиям нормативов, возможна только при значительных вложениях. В большинстве случаев такой вариант является нерациональным.
Подбор материалов
Качество используемых материалов оказывает существенное влияние на надежность и функциональность создаваемой проводки. К подбору кабельной продукции и иных необходимых элементов будущей системы электроснабжения необходимо подходить тщательно.
Самым доступным вариантом для подсоединения дома к току от общей линии является СИП из алюминия. Это допускается существующими нормами. Однако лучшим вариантом будет использование медного провода. Вся внутренняя проводка в обязательном порядке должна прокладываться с использованием медного проводника.
Рисунок 13. Монтаж в потолке
Хорошим вариантом как проложить проводку в каркасном доме будет использование провода NYM. Имеет три жилы, что закрывает потребности для однофазных сетей — одни провод для фазы, второй для ноля, третий необходим для подключения заземления.
При прокладке проводки под светильник достаточно сечения жилы в 1,5 мм2. Когда провод предназначен для подключения розетки, то лучшим вариантом будет сечение жилы в 2,5 мм2. Чтобы подключать мощную бытовую технику лучше проложить отдельный провод с сечением 4–6 мм2.
Выполнить электромонтажные работы в каркасном доме вполне реально выполнить самостоятельно. Достаточно тщательно продумать все детали, а также разработать план будущей электропроводки. После этого закупить все необходимые материалы и инструменты, после чего последовательно выполнить работы.
Если вы сомневаетесь в результате своей работы, поручайте проведение электромонтажных мероприятий нашим профессионалам. Мы выполняем строительные и монтажные работы в городе Казань и по всей Республике Татарстан. Профессионально подберем необходимые материалы, предварительно проведя подробный расчет их количества. Таким образом вы гарантировано получите качественный результат с высокой надежностью. Мы знаем, как сделать электропроводку в каркасном доме в полном соответствии с вашими пожеланиями и существующими требованиями.
Введение
Каркасные и деревянные дома пользуются большой популярностью благодаря экологичности и эстетике. Однако электропроводка в таких домах требует особого внимания к безопасности и строгого соблюдения нормативных требований. В этой статье мы рассмотрим, какую проводку лучше использовать в частном доме, как правильно выполнить монтаж электрики в каркасном доме и какие нормы и правила необходимо учитывать. Также уделим внимание вопросам защиты, заземления и уравнивания потенциалов.
Нормативные документы
При планировании и выполнении электромонтажных работ в каркасном или деревянном доме следует руководствоваться следующими нормативными документами:
- ПУЭ (Правила устройства электроустановок): устанавливает требования к выбору материалов, способам прокладки проводов и обеспечению электрической безопасности.
- ПУЭ 7.1.38: «В зданиях с конструкциями из горючих материалов скрытая проводка должна выполняться в металлических трубах или закрытых коробах из негорючих материалов.»
- СНиП 3.05.06-85 (Электротехнические устройства): содержит требования к монтажу электрических сетей.
- СНиП 3.05.06-85, п. 3.1: «В деревянных зданиях электропроводка должна выполняться с учетом повышенных требований пожарной безопасности.»
- ГОСТ Р 50571.5.52-2011: стандарты по выбору и монтажу электрических кабелей.
- СанПиН 2.1.2.2645-10: санитарно-гигиенические требования к жилым помещениям.
- СП 31-110-2003 (Проектирование и монтаж электроустановок жилых и общественных зданий): свод правил по проектированию и строительству.
- СП 31-110-2003, п. 14.2: «В деревянных зданиях следует предусматривать меры по предотвращению распространения огня по электрическим сетям.»
Выбор типа проводки
Скрытая электрика в каркасном доме
Скрытая проводка позволяет сохранить эстетический вид интерьера, но в деревянных конструкциях требует особого подхода:
- Металлические трубы и короба: проводка должна прокладываться в стальных или медных трубах.
- ПУЭ 7.1.38: «Кабели и провода должны быть проложены в металлических трубах с толщиной стенки не менее 2 мм.»
- Кабели с негорючей изоляцией: рекомендуется использовать кабели марки ВВГнг-LS или NYM.
- Заполнение пустот негорючими материалами: чтобы предотвратить распространение огня.
Открытая проводка
Открытая проводка более безопасна для деревянных домов и проще в монтаже:
- Кабель-каналы из негорючих материалов: ПВХ кабель-каналы с классом горючести не ниже Г1.
- Гофрированные трубы: из самозатухающего пластика или металла.
- Крепление: должно быть надежным, с использованием негорючих элементов.
Электрика ретро в каркасном доме
Ретро-проводка на керамических изоляторах:
- Эстетика и безопасность: сочетает в себе декоративность и соблюдение норм безопасности.
- Материалы: специальные провода с шелковой оплеткой и негорючей изоляцией.
- Требования:
- ПУЭ 7.1.39: «Открытая проводка на изоляторах допускается при условии использования проводов с двойной изоляцией.»
Какую проводку лучше использовать в частном доме?
Рекомендуется:
- Открытая проводка: как наиболее безопасный вариант для деревянных конструкций.
- Кабели с медными жилами и негорючей изоляцией.
- Использование защитных устройств: автоматические выключатели, УЗО, УЗИП.
Монтаж электрики в каркасном доме
Защита и безопасность
Автоматические выключатели (автоматы)
- Функция: защита от перегрузок и коротких замыканий.
- Требования:
- ПУЭ 7.1.82: «Автоматические выключатели должны соответствовать номинальным токам защищаемых линий и иметь отключающую способность, обеспечивающую надежную защиту.»
Устройства защитного отключения (УЗО)
- Функция: защита от поражения электрическим током при утечке.
- Требования:
- ПУЭ 7.1.83: «Установка УЗО обязательна для групповых линий, питающих розетки в ванных комнатах и на кухнях.»
- Ток утечки: стандартно 30 мА для групповых линий.
Устройства защиты от импульсных перенапряжений (УЗИП)
- Функция: защита от грозовых перенапряжений и коммутационных всплесков.
- Требования:
- СП 31-110-2003, п. 14.6: «Установка УЗИП рекомендуется в районах с высокой грозовой активностью.»
Реле напряжения
- Функция: защита бытовой техники от перепадов напряжения.
- Рекомендации: устанавливать на вводе в дом или на отдельные группы потребителей.
Заземление и уравнивание потенциалов
Заземление
- Назначение: обеспечение безопасности при пробое изоляции и утечке тока.
- Требования:
- ПУЭ 1.7.59: «Заземляющие устройства должны обеспечивать сопротивление растеканию тока не более 4 Ом для систем TN и не более 10 Ом для систем TT.»
- Типы систем заземления:
- TN-C-S: с разделением PEN-проводника на PE и N.
- TT: с индивидуальным заземлением.
- Монтаж:
- Использование заземляющих стержней из оцинкованной стали или меди.
- Соединение всех металлических частей электроустановки с заземляющей шиной.
Уравнивание потенциалов
- Назначение: предотвращение разности потенциалов между металлическими элементами.
- Требования:
- ПУЭ 1.7.83: «В зданиях должны быть предусмотрены системы основного и дополнительного уравнивания потенциалов.»
- Соединения:
- Включают металлические трубы, каркасы, арматуру, системы отопления и водоснабжения.
Этапы работ
- Проектирование: разработка схемы с учетом всех потребителей и нормативов.
- Выбор материалов: кабели, защитные устройства, фурнитура.
- Монтаж проводки: с соблюдением нормативов и рекомендаций.
- Установка защитных устройств: автоматы, УЗО, УЗИП, реле напряжения.
- Проверка и тестирование: измерение сопротивления изоляции, заземления.
Особенности монтажа
- Разделение линий: розеточные, осветительные, силовые линии должны быть разделены.
- Маркировка кабелей: для упрощения обслуживания и ремонта.
- Запреты:
- ПУЭ 7.1.40: «Запрещается прокладка кабелей и проводов без защиты в пустотах деревянных конструкций.»
Электрика в каркасном доме под ключ: цена
Стоимость монтажа электрики под ключ зависит от:
- Площади дома.
- Сложности проекта.
- Выбранных материалов и оборудования.
- Типа проводки.
Примерная стоимость электромонтажных работ без учета материалов:
- Открытая проводка: от 1500 до 2000 рублей за кв. м.
- Скрытая проводка: от 2000 до 3000 рублей за кв. м.
- Ретро-проводка: от 2500 до 3500 рублей за кв. м.
Совет: всегда запрашивайте подробную смету и уточняйте, какие работы и материалы включены в стоимость.
Заключение
Правильный выбор и монтаж электропроводки в каркасном или деревянном доме — это не только вопрос комфорта, но и вашей безопасности. Соблюдение нормативных требований ПУЭ, СНиП, ГОСТ и других документов является обязательным. Особое внимание следует уделить защите от коротких замыканий, утечек тока, перенапряжений, а также правильной организации заземления и уравнивания потенциалов. Доверяйте выполнение электромонтажных работ профессионалам с опытом и необходимой квалификацией.
Каркасные коттеджи и домики пользуются большой популярностью, потому что не требуют больших затрат времени и денег.
Остов здания возводится из элементов каркаса, сделать это возможно за несколько дней. Далее начинается отделка и прокладывание инженерных коммуникаций. Чтобы свести к минимуму опасность пожара в здании, следует позаботиться о качестве и безопасности проводки. Наша статья поможет вам разобраться в том, какие виды проводки бывают, и какой из них больше подойдет для каркасного строения.
Каркасные коттеджи и домики пользуются большой популярностью, потому что не требуют больших затрат времени и денег. Остов здания возводится из элементов каркаса, сделать это возможно за несколько дней. Далее начинается отделка и прокладывание инженерных коммуникаций.
Чтобы свести к минимуму опасность пожара в здании, следует позаботиться о качестве и безопасности проводки.
Наша статья поможет вам разобраться в том, какие виды проводки бывают, и какой из них больше подойдет для каркасного строения.
Материалы и комплектующие для проводки
Проводку к дому монтажники тянут от магистральной ЛЭП. Тип кабеля проводки зависит от напряжения. Для однофазного напряжения в 220 В нужен трехжильный кабель. Для трехфазного напряжения в 380 В потребуется кабель с пятью жилами. Для небольшого дачного домика вполне будет достаточно 220 В. Но при таком напряжении электроплита, рассчитанная на трехфазную розетку, в доме работать не будет. Поэтому в коттеджах для круглогодичного проживания рекомендуют делать проводку на 380 В.
Кабель от ЛЭП тянется к электросчетчику. Прибор учета устанавливают снаружи, чтобы у проверяющего был доступ к показаниям. За счетчиком находится автомат, который отключит электросчетчик при коротком замыкании. Далее вводный кабель попадает в щиток распределения, где находится еще один автомат. В щитке электропроводка коммутируется по заранее намеченному проекту.
На жилую комнату принято ставить 2 автомата для розеток и света, для кухни и санузла потребуются дополнительные автоматы для работы энергоемкой бытовой техники.
В каркасном доме делают трехжильную проводку. Для выполнения проводки в доме потребуются автоматы разных типов, устройства защитного отключения, выключатели, розетки, разные виды кабеля и провода, клеммы, крепеж (саморезы, крестовины), кабель-каналы, гибкие трубы или гофра (если проводка делается в дополнительной изоляции). Количество расходных материалов можно посчитать заранее, исходя из проекта электропроводки.
Провод или кабель: в чем разница
При закупке материалов для электрификации особое внимание стоит уделить выбору кабеля и провода. Хотя эти два вида проводников соседствуют в номенклатуре строительных магазинов, между ними есть отличие.
Провод – это проводник из одной или нескольких жил без изоляции или с легким трубчатым покрытием. Для проводки в каркасном доме подойдут только изолированные провода. Кабель – это несколько изолированных проводников, объединенных в одну конструкция для соблюдения техники безопасности и решения инженерных задач.
В использовании кабеля и провода есть существенная разница: провод прокладывают скрытым методом. При открытом монтаже провода прячут в короб или трубу. Конструкция кабеля позволяет прокладывать его открытым способом, без дополнительной защиты, поскольку в нем, кроме жильной изоляции, есть наружная оболочка.
По структуре изготовления провода делятся на твердые монолитные и гибкие многожильные. Сопротивление в одножильном проводе уменьшается, поэтому монолит используют для эксплуатации на высоких нагрузках. Гибкий провод состоит из сплетенных вместе нитей медной проволоки. Многожильный провод увеличивает надежности проводки для прокладки там, где вероятны перегибы провода.
Жесткий кабель – это одножильный проводник, он подходит для укладки в грунт. Многожильные кабели делятся на 7 классов по уровню гибкости и количеству медных проволок в жилах. Чем выше класс кабеля, тем он дороже и надежнее.
Если хотите продлить срок эксплуатации проводки, покупайте провод и кабель в двойной изоляции. Кабель с одинарной изоляцией живет до 15 лет, с двойной – до 30 лет. Изоляция может быть полиэтиленовой, из ПВХ, термостойкой (маркировка НГ). Какой тип выбрать, зависит от условий эксплуатации – влажности, температуры и нагрузки. Для монтажа в каркасном строении следует выбирать негорючие кабели: ВВГнГ и NYM.
Проект электропроводки
При составлении схемы электропроводки нужно учесть ряд факторов:
- Планируемое расположение светильников и розеток.
- Размещение электроприборов, которые будут работать в разных помещениях – в хозблоке, на кухне, в жилых комнатах.
- Тип проводки – открытая, закрытая, наружная, внутренняя.
В проекте должны быть качественные дифференциальные реле для защиты каркасного дома от пожара. Схему следует разбить на несколько групп, чтобы все электроприборы не подключались к одному проводу. Несколько автоматов и правильное распределение напряжения по группам – лучший способ уменьшить риск сбоев. Недопустим монтаж соединений на изоленте, для этого используются распаечные коробки. На стадии плана можно предусмотреть и предотвратить 99% проблем, которые могут возникнуть с проводкой в будущем.
Проводка наружная открытая
Наружная проводка – это участок сети от ЛЭП до распределительного щитка, расположенный снаружи здания. Открытый монтаж проводки выполняется по наружным стенам строения. Плюсы и минусы открытой проводки:
- Легкая установка без вмешательства в отделку стен.
- Возможность в любое время вывести новую группу от коробки распределения.
- Дешевле, чем прокладка в земле.
- Выше риск пожара и вероятность повреждения проводки.
Проводка открытая внутренняя
Такую проводку из негорючего кабеля прокладывают, когда строительные работы завершены. Весьма декоративно выглядит ретро поводка «под старину»: фарфоровые элементы, кабель с декоративной обмоткой из бумаги или волокна. Иногда ретро проводку монтируют и внутри помещения. Минус – высокая стоимость: дешевле всего расходные материалы для винтажной проводки продает фирма «Гусев», дальше следуют европейские конкуренты. Но даже гусевский винтаж стоит на 50-70% дороже, чем типовая открытая проводка.
Прагматичный вариант проводки – прокладка проводников в кабель-каналах. Пластиковый короб можно закрепить на поверхности саморезами или клеем. Этот способ самый дешевый и быстрый. Еще один вариант – протянуть кабель внутри гофры. Минус – больше хлопот: сначала надо протаскивать кабель, а потом уже монтировать проводку. Внешне гофра смотрится не очень симпатично, поэтому используется в основном в хозяйственных постройках. Есть гофра, которая не боится мороза.
В каркасном строении открытая проводка делается так же, как в кирпичном или деревянном доме. А вот скрытая проводка имеет ряд особенностей, о которых говорится далее.
Проводка внутренняя скрытая
Внутренняя проводка – это все провода и кабели, которые идут в помещение от щитка. Скрытую проводку начинают монтировать еще на стадии каркаса: строители рассверливают отверстия, прокладывают носители кабеля. Скрытые в стенах провода имеют ряд преимуществ перед открытыми:
- Сложно повредить.
- Скрытая проводка незаметна и не влияет на отделку помещения.
- Служит дольше, чем открытая.
- Меньше опасность возгорания.
Минусы – затраты на монтаж выше, времени потребуется больше. Кабель прокладывают в стенах под толстым слоем штукатурки, в металлических трубах или гофре Медные трубы – это надежно, но хлопотно и дорого. Гофра чаще всего применяется для низковольтной слаботочки – телефонная линия, интернет, видеонаблюдение, сигнализация, ТВ. Распределительные коробки скрывают в стенах, но предусматривают возможность доступа к ним. Трубы монтируют под уклоном в сторону коробки для стекания конденсата.
Еще один вариант монтажа внутренней проводки – в плинтусе. Электротехнический плинтус – это пластиковая пластина, которую крепят к стене поверх специальных полок для прокладки кабеля. В плинтус можно проложить 3-5 кабелей, для крепления пластины не нужны дополнительные инструменты. Плюсы – простой монтаж, минусы – относительная хрупкость и ограниченное количество кабелей.
Противоречия в требованиях к внутренней проводке
Нестыковки в рекомендациях по изготовлению проводки начинаются с противоречий в документах. Правила устройства электроустановок ПУЭ является основополагающим нормативом.
В соответствии с ним, провода в строении должны быть защиты в металлорукава. Но зашивать все кабели в металл при наличии сложной электросхемы с несколькими розетками на комнату – тот еще геморрой. Сегодня это требование устарело, и монтировать проводку в кабель-канал и гофру — норма. Поэтому для монтажа кабеля в каркасном сооружении лучше руководствоваться СП 31-105-2002.
По стандарту СП негорючие изолированные кабели и провода разрешено прокладывать в пустотах стен и перекрытий и протягивать сквозь отверстия в элементах каркаса. Для протягивания кабеля через каркас использовать трубки и втулки не нужно. Как уже упоминалось, оптимальный способ – гофра, она достаточно защищают проводку от пожара, особенно если кабель качественный.
С точки зрения закона, физическое лицо, строящее дом для личных целей, не обязано соблюдать ПУЭ и СП. Но при пожаре страховщик может использовать несоблюдение ПУЭ как повод не платить по страховке.
При монтаже проводки в каркасном доме приходится учитывать наличие слоя пароизоляции. Существует два подхода – финский и американский. По правилам финского строительства проводку монтируют в слой вспомогательного утепления перед пароизоляционным контуром. По-американски проводку тянуть через отверстия в стойках за слоем пароизоляции. Второй способ более дорогой и хлопотный, к тому же из-за рассверливания стоек снижается прочность конструкций.
Заключение
Средняя стоимость проводки на каркасный дом площадью в 100 кв. м вместе с работой и материалами составляет 150 000-200 000 рублей. Независимо от того, какую проводку вы будете делать для каркасного дома, придерживайтесь следующих рекомендаций:
- Составляйте план с запасом по мощности в 1-5 киловатта на группу.
- Покупайте розетки с заземлением.
- Не покупайте дешевые расходники сомнительного происхождения.
- Держите план проводки под рукой.
- Если вызываете специалистов, пообщайтесь с их прошлыми заказчиками.
Надеемся, что наша статья поможет вам сделать надежную и практичную проводку в вашем каркасном доме.
Как сделать разводку электрики в частном доме
Георгий Ерахтин
СТД «Петрович»
мастер по ремонту
Электропроводку в частном доме можно сделать своими руками. Расскажем, с чего начать, какие автоматы поставить в распределительном щитке, как подобрать кабели и чем различается монтаж проводки в деревянных, каркасных и кирпичных домах.
Источник: shutterstock.com
Как разработать проект электропроводки в частном доме
Работы с электричеством всегда начинают с проектирования. В идеале схемы проводки и самого дома делают одновременно, чтобы уже во время строительства было понятно, где и как пройдут кабели. Это позволит выбрать оптимальный способ прокладки. Самый проигрышный вариант — делать проводку в последний момент перед финишной отделкой. В таких случаях провода приходится вести не по оптимальному пути, а с учетом уже выполненных черновых работ — это может быть намного затратнее.
На основе плана разводки вы сможете составить перечень необходимых материалов, а затем проложите электрические кабели и смонтируете распределительный щиток. Порядок составления схемы проводки:
- Нарисовать план дома и обозначить на нем все электрические точки.
- Объединить эти точки в группы по назначению и расположению.
- Задать линию прокладки кабеля для каждой группы.
- Для каждой групповой линии подобрать тип и сечение кабеля, автоматы и защитные устройства, определить их номиналы.
Георгий Ерахтин
Если у вас есть опыт электротехнических работ, вы можете самостоятельно сделать разводку электрики. Если опыта мало или его нет, поручите прокладку кабелей специалисту, проектирование проводки — проектному бюро.
План дома и разводки электрики
Начертите план дома, нарисуйте в масштабе мебель и определите расположение розеток — их нужно разместить на свободных участках стен. Количество розеток определите исходя из потребностей жильцов дома. Например, возле телевизора их делают три или даже четыре — для телевизора, спутниковой приставки, аудиосистемы и мультимедийного плеера.
Обозначьте места для потолочных и настенных светильников, продумайте количество и расположение выключателей — обычных и проходных.
Если количество и расстановка мебели неизвестны, розетки располагают у двери и по обе стороны от окна. Условно на 4 м² нужно поставить как минимум один источник тока.
Для питания варочной поверхности, электрической духовки и кондиционера предусмотрите выводы кабеля — такие электроприборы обычно подключают напрямую без розеток либо устанавливают выделенные. Способ подключения нужно уточнить в инструкции к технике.
Затем нарисуйте план разводки. Для этого объедините электрические точки в группы по функциональности. Например, освещение — первая группа, розетки в комнатах — вторая, розетки на кухне — третья. Каждую группу подключают к распределительному щитку отдельным электрическим кабелем. Учитывайте длину кабелей и количество разветвлений. Провода сделайте по возможности короче, а число соединений и разветвлений — меньше. Если в группе получаются слишком длинные или сложные маршруты кабелей, разбейте ее на две.
На плане укажите координаты электрических точек: высоту от пола и расстояние от ближайшего угла. Продумайте, как будут идти провода каждой группы от щитка. Это поможет подсчитать, сколько приблизительно метров кабеля нужно купить.
Сборка распределительного щитка
В щитке обязательно устанавливают УЗО (устройство защитного отключения) для защиты людей и автоматические выключатели (автоматы) для защиты электросети от перегрузки и короткого замыкания. Также можно установить дополнительные защитные устройства. Это не обязательно — все будет работать и без них, но с ними ваш дом будет безопаснее:
- реле напряжения — для автоматического отключения электропитания, если напряжение в сети станет слишком высоким или слишком низким
- устройство защиты от дугового пробоя (УЗДП) — если возникнут повреждения изоляции и проводка заискрит
- устройство защиты от импульсных перенапряжений (УЗИП) — от повреждения включенных в сеть электроприборов во время грозы
Чтобы узнать, сколько потребуется автоматов, составьте список групповых линий, которые будут идти от распределительного щитка. В идеале для каждой линии нужен отдельный автомат.
Георгий Ерахтин
Для экономии места в щитке к одному автомату иногда подключают две групповых линии. Но лучше так не делать, потому что при возникновении неисправностей трудно определить, какая из двух линий барахлит и вызывает срабатывание автомата.
Номиналы автоматов выбирают в зависимости от того, какие потребители будут к ним подключены. Например, на группы освещения обычно ставят автоматы, рассчитанные на номинальный ток 10 А, на розетки — 16 А. Номиналы для подключения электрической варочной поверхности, духовки, кондиционера и водонагревателя указаны в руководстве по эксплуатации конкретного прибора.
УЗО обязательно устанавливают на все розеточные линии. Для экономии места в щитке к одному прибору можно подключать несколько групповых линий либо вместо автомата и УЗО использовать для каждой линии свой дифавтомат. Он работает одновременно как автоматический выключатель и устройство защитного отключения и заменяет эти два прибора.
УЗО выбирают по двум характеристикам — величине дифференциального и номинального тока:
- Отключающий дифференциальный ток устройства для защиты розеточных групп должен быть равен 30 мА, для защиты розеток санузла — 10 мА, противопожарного — 100 или 300 мА.
- Номинальный ток УЗО должен быть равен или больше номинальных токов всех групп, которые к нему подключены. Например, если к устройству подключены две группы через автоматы 10 А и 16 А, номинальный ток УЗО должен быть 32 А.
Также составьте перечень устройств, которые нужно купить для монтажа щитка, с указанием их номиналов. Добавьте к списку нулевую шину, кабельные стяжки, соединительную шину и ограничители на DIN-рейку. Размер нулевой и соединительной шин выбирают в зависимости от количества групповых линий.
Чтобы упростить работу по сборке щитка, нарисуйте для себя монтажную схему. Обозначьте на ней расположение всех устройств с учетом занимаемого места — автоматов, УЗО и других — и их соединения. В зависимости от количества устройств выберите размер бокса для щитка. Например, для распределительного шкафчика, схема которого изображена ниже, нужен бокс не менее чем на 24 модуля.
Пример схемы размещения автоматов в щитке
Заземление
Заземление нужно делать обязательно — это вопрос безопасности. Некоторые электрические приборы и оборудование можно безопасно использовать, только если они заземлены, например газовый котел. А другие без этого вообще не работают, например устройство защиты от импульсных помех.
Самостоятельно установить заземление возле дома, не имея специальных знаний и навыков, очень сложно, поэтому мы настоятельно рекомендуем поручить эту работу профессиональным электрикам. Они же смогут оценить и эффективность конструкции с помощью соответствующих измерительных приборов.
Типы и сечение кабелей
Как правило, сейчас для внутридомовой проводки используют кабели марок ВВГнг-LS, ППГнг-HF, NYMнг. Для розеточных групповых линий возьмите медный кабель 3х2,5 мм², для освещения — 3х1,5 мм², для питания электроплиты — 3х4 мм². Сечение проводов для питания кондиционера, водонагревателя и т. д. указано в руководстве по установке этих приборов.
Не экономьте на электрике! Одна из самых частых ошибок — монтаж некачественного (дешевого) кабеля или неправильный выбор его сечения.
Подготовка к монтажу проводки
Отметьте на стенах места установки щитка, розеток, выключателей, стационарных светильников и точки подключения электротехники. Для розеток в комнатах существует два варианта установки: советский — 90 см от пола, европейский — 30 см. Но это лишь рекомендации — вы можете выбирать высоту розеток и выключателей по своему усмотрению.
При капитальном ремонте дома старую проводку обычно не демонтируют — это лишняя работа. Ее просто отключают и обрезают все концы проводов, чтобы случайно к ним не подключиться в будущем. Если старая проводка не мешает, ее оставляют замурованной в стенах и перекрытиях.
В ванной расстояние от розеток и выключателей до раковины, ванны и двери душевой кабины должно быть не менее 60 см. Розетки для блендера, тостера и другой кухонной техники лучше всего делать в 20 см над столешницей, для вытяжки — над кухонными шкафами. Выключатели обычно устанавливают возле дверей со стороны дверной ручки на высоте 90 см от пола.
Мелом прочертите трассы от щитка к точкам установки. Для наглядности линии лучше подписать: свет, плита, розетки в комнате.
Способы прокладки кабеля
Провода от распределительного щитка к электрическим точкам можно прокладывать разными способами — в одном доме их может быть несколько. Выбор зависит от материала стен, используемой отделки и дизайна интерьера:
- в цементной стяжке провода прокладывают в трубах или гофре
- в подвесных гипсокартонных и реечных потолках — в гофре
- в каркасных стенах — в гофре или металлорукаве
- по поверхности стен из кирпича или блоков — в штробах или слое штукатурки
- поверх бревенчатых стен — витым проводом на изоляторах
- по деревянным стенам из бруса или панелей — на изоляторах или в кабель-каналах
Кабель можно прокладывать открыто и скрыто. При скрытом способе провода прячут в стенах, полах и потолках на этапе черновой отделки. При этом снаружи остаются только розетки и выводы кабелей для светильников и сложной техники.
При повреждении скрыто проложенную проводку заменить обычно невозможно. В таких случаях вместо неисправного участка между разветвительными коробками или устройствами приходится прокладывать новый кабель.
Открытая проводка прокладывается по поверхности стен и потолков на этапе финишной отделки. Некоторые дизайнерские стили обыгрывают ее в интерьере, при этом она становится декоративным элементом.
Пример открытой проводки в интерьере. Источник: shutterstock.com
При открытом монтаже поврежденные провода легко заменить. Также легко можно проложить новый участок, если возникает необходимость. Например, установить новый настенный светильник или подсветку для картины.
Как провести проводку своими руками: пошаговое описание
Расскажем подробнее о порядке работ по прокладке кабеля в разных случаях. Поясним, когда лучше выбрать тот или иной вариант.
Работать с электричеством опасно. Если у вас нет в этом опыта, лучше обратитесь к профессионалам. Если все же решите провести кабели своими руками, помните о технике безопасности — при подключении проводов или устройств к питающей сети отключайте напряжение. Его наличие можно проверить с помощью отвертки-индикатора.
Прокладка кабеля в кабель-каналах
Это простой и нетрудоемкий способ открытого монтажа проводки, который особенно удобен для стен и потолков из дерева. Кабель-каналы — это специальные пластиковые короба, которые крепят к стене саморезами. Провод укладывают в короб и закрывают защелкивающейся крышкой. При этом подходе используют розетки и выключатели накладного монтажа.
Источник: shutterstock.com
Порядок монтажа проводов в кабель-каналах:
- Разметьте карандашом трассы и расположение электрических точек в соответствии с планом.
- С помощью саморезов закрепите в намеченных местах на стене механизмы розеток и выключателей.
- В местах разветвления проводов установите распаечные коробки — прикрепите их саморезами.
- Между коробками, выключателями и розетками смонтируйте кабель-каналы. Также проложите их к местам, где будут установлены настенные и потолочные светильники.
- Уложите провода в кабель-каналы. Свободные концы проводов длиной 80–100 мм заведите в распаечные коробки и подведите к розеткам и выключателям. Закройте кабель-каналы крышками.
- Зачистите концы проводов.
- Присоедините кабели к розеткам и выключателям. Закройте их механизмы декоративными накладками.
- Соедините провода в распаечных коробках. Закройте коробки крышками.
- Установите светильники.
Таким же способом делают проводку витым ретрокабелем. Отличие лишь в том, что вместо укладки в кабель-канал провода закрепляют на изоляторах, которые фиксируют на поверхности стен и потолков саморезами.
Источник: shutterstock.com
Прокладка кабеля в гофре
Этот способ применяют при прокладке провода по полу в стяжке или по деревянным полам, в подвесных потолках или стенах каркасного дома. Гофротруба из ПВХ защищает кабель от механических повреждений, резких перегибов и контакта с цементными растворами. Для защиты от повреждения грызунами используют металлорукав.
Выполните прокладку кабеля до монтажа потолков или устройства стяжки, в каркасном доме — до обшивки каркаса с внутренней стороны. Работы ведите в таком порядке:
- Карандашом разметьте положение трасс — прочертите их на полу, поверхности чернового потолка и стойках каркаса.
- По этим меткам в стойках каркаса дрелью с перьевым сверлом просверлите отверстия под гофру.
- Установите распаечные коробки.
- Затяните кабель в гофру. Пропустите ее через просверленные отверстия в каркасе. На полу или потолке закрепите гофру клипсами.
- Проложите все провода от распределительного щитка к розеткам, выключателям и светильникам.
- Залейте стяжку, смонтируйте подвесной потолок и обшивку стен.
- Зачистите концы проводов в распаечных коробках и соедините их в соответствии с электрической схемой.
- С помощью коронки диаметром 68 мм просверлите отверстия для подрозетников в обшивке стен (гипсокартон, OSB или вагонка).
- Вытяните кабель через просверленные отверстия, установите в них подрозетники.
- Смонтируйте выключатели и розетки. Установите светильники.
Прокладка кабеля под штукатуркой
Таким способом делают проводку в стенах из кирпича, бетона или керамзитных блоков. Кабели закрепляют на поверхности стен, которые затем оштукатуривают. Если стены уже оштукатурены, в них прорезают штробы. Подрозетники всегда устанавливают после штукатурки. Розетки, выключатели и светильники монтируют после завершения финишной отделки.
Как проложить проводку под штукатуркой:
- Разметьте выключатели, розетки и трассы. По этим меткам прорежьте штроборезом борозды. Лишнее из штроб выбивайте перфоратором с лопаткой.
- Коронкой по бетону сделайте отверстия там, где планируются розетки и выключатели. Установите в них подрозетники и закрепите алебастром.
- Аналогично установите распаечные коробки.
- Уложите кабель в штробу и зафиксируйте его алебастром или гипсовой штукатуркой с интервалом 50–70 см.
- Зачистите конца проводов в распаечных коробках, соедините их в соответствии с электрической схемой, закройте крышками.
- После завершения финишной отделки установите розетки и выключатели, подключите светильники.
Когда смонтируете проводку, подайте напряжение и проверьте, все ли розетки и выключатели работают. Чтобы проверить розетки, по очереди включите в каждую дрель или электробритву. На этом разводка электрики закончена.
Резюме
Прежде чем самому провести электропроводку в загородном доме, составьте проект. Нарисуйте в масштабе план дома, обозначьте на нем расположение всех электрических точек: светильников, розеток, выключателей, электрической плиты, кондиционера, водонагревателя.
Сгруппируйте электрические точки. К каждой группе вы проложите от щитка отдельный кабель. Начертите план разводки — как будут проходить групповые линии.
Спроектируйте распределительный щиток и составьте монтажную схему проводки. Для каждой групповой линии предусмотрите отдельный автоматический выключатель, для защиты людей — УЗО.
Опираясь на проект, составьте перечень материалов, купите все необходимое и смонтируйте проводку по нашей инструкции.
В каком доме вы планируете развести электрику?
Подписывайтесь на нас в Telegram
Все статьи под рукой
