Монтаж секционных ворот своими руками пошаговая инструкция по установке

Секционные ворота — это устройство с подъёмным механизмом, у которого своя специфика:

• Заграждающее полотно состоит из секционных модулей, соединённых механизмом из петель на шарнирах.
• По боковым стойкам проёма закреплены направляющие рейки. Их прикрепляют не только к стойкам проёма, но и к потолку, на подвес.
• Способы управления: вручную или автоматически.
• Механизм запускается работой пружин двух видов: растягивающиеся или торсионные.

Содержание

• Преимущества
• Минусы
• Виды воротных систем
  • Конструкции с вертикальным подъёмом
  • Конструкции с высоким подъёмом
  • Конструкции со стандартным подъёмом
  • Конструкции с низким подъёмом
• Инструменты и материалы
• Замеры и размеры
• Что именно и для чего измерять
• Установка привода
• Подготовка проёма и требования к нему
  • Проверка и способы корректировки несущей способности
  • Способ монтажа при недостатке места
  • Выравнивание потолка и проёма
• Секционные ворота с пружинами растяжения: пошаговая установка с фото
  • Сборка и крепление вертикальных направляющих
  • Монтаж потолочных направляющих
  • Сборка секционного полотна
  • Оборудование механизма управления
  • Сборка и монтаж механизма подъема
• Проверка работоспособности
• Особенности сборки и регулировки
• Схемы установки секционных ворот
• Как установить секционные ворота в гараж своими руками — видеоинструкция
• Заключение

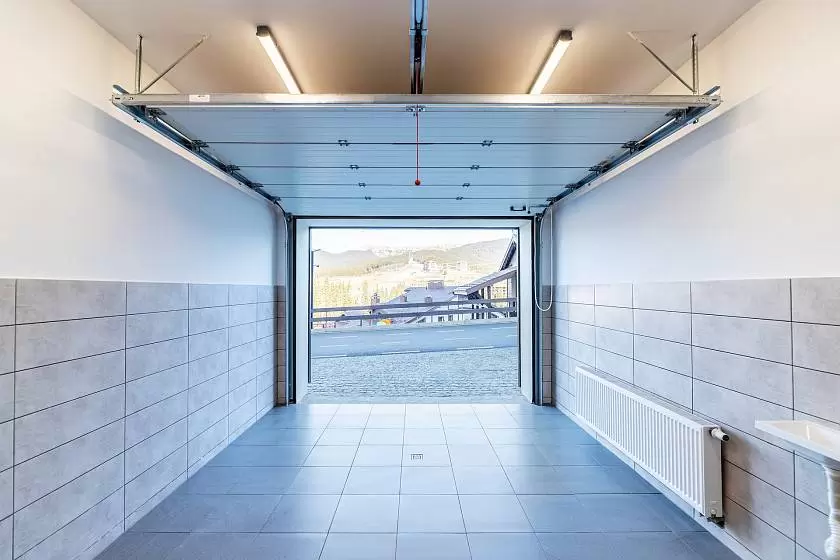

Преимущества

Выбирая секционные ворота, принято ориентироваться на конструкционные особенности, материалы, потребительские свойства:

• Соотношение стоимости и качества.
• Обустройство подъёма полотна во внутреннее пространство гаража позволит сэкономить место на въезде, перед проёмом внутри помещения.
• Рабочие показатели, влияющие на удобство эксплуатации. Тёплый гараж оборудуют полотном, собранным по технологии «сэндвич-панель». Она придаёт повышенную теплостойкость, звукоизоляцию. Если монтаж произведён правильно, то обеспечится герметичность проёма: внутрь не будет попадать пыль, зимний холод. В гараже с отоплением будет поддерживаться постоянная комфортная температура.
• При создании системы секционных ворот используют негорючие материалы. Этот фактор влияет на безопасность.
• Подъёмные ворота — универсальное и многофункциональное устройство.
• Неисправность отдельных секций легко устранить, не затрагивая действующие модули. Секции ремонтируются, заменяются на новые.

Картинка с сайта: rusroll.ru

Современные секционные ворота удобнее в эксплуатации:

• На производствах по выпуску воротных систем соблюдаются утверждённые российские строительные стандарты и нормы.
• Использование секционных ворот с автоматизированным механизмом управления становится распространённым.
• С подъёмно-секционными воротами дизайн участка выглядит законченным.
• Производителями разработано много дополнительного оборудования к запирающим устройствам.
• Проработаны условия безопасного пользования: установлены блоки защиты, фотоэлементы, агрегаты для блокировки обрыва троса или хода пружины.

Минусы

Серьёзным недочётом можно считать большую стоимость на высокотехнологичные воротные системы. Этот факт, между тем компенсирует надёжность и удобство эксплуатации. Второй отрицательный аргумент, осложняющий выбор моделей — обязанность периодически обслуживать агрегаты. Однако, это необходимо любому механическому оборудованию, независимо от уровня сложности.

Виды воротных систем

Разработаны конструкции ворот, пригодные для использования в помещениях всех типов.

Обратите внимание!

Гаражи, которые строили десятилетия назад часто не соответствуют последним строительным требованиям. Поэтому производится такое разнообразие модификаций ворот.

Конструкции с вертикальным подъёмом

Такие системы устанавливают в проёмах с высоким расположением притолоки. Для их оборудования не требуется много места. Можно выбирать высоту ворот, равную высоте притолоки, плюс — небольшое пространство для приборов автоматики.

Конструкции с высоким подъёмом

Эти ворота применяются там, где от потолка до максимально высокой точки проёма обнаружено расстояние от 70 см и больше.

Конструкции со стандартным подъёмом

Подходят для установки в полностью готовом помещении, в котором минимальная высота притолоки не менее 10 см. Все комплектующие детали изготавливаются из нержавеющей стали. Это самое простое, эргономичное исполнение, поэтому пользуется популярностью.

Конструкции с низким подъёмом

Выбор таких ворот оправдан при ограниченной высоте притолоки — меньше 15 см, если требуется установить торсионный механизм.

Инструменты и материалы

Специального инструментария для монтажных работ не нужно, применяется обычные бытовые приспособления для слесарных, строительных работ. Перечень инструментов, принадлежностей монтажников:

• Молотком забивают дюбель-гвозди в бетонные стены.
• Бокорезами или кусачками укорачивается трос.
• Плоской отвёрткой к электроприводу подключают клеммы.
• Универсальной отвёрткой прикручивают крепёжные элементы ручек и замков.
• Клепальным пистолетом закрепляют металлические профили.
• Строительным уровнем измеряют вертикальные и горизонтальные поверхности.
• Предметы для измерения и фиксирования меток: рулетка, маркер или карандаш.
• Гаечными ключами с разными головками стягивают болтовые соединения.
• Электрическим перфоратором по металлу с набором соответствующих свёрл, бурами высверливают отверстия в бетоне.
• Строительным ножом распаковывают комплектующие, удаляют излишки уплотнительных материалов.
• Битами-просечками размером 8, 10 мм закручивают крепёж петель, кронштейнов, опор.
• Спецодежду, рабочие перчатки, защитные очки, каску монтажники одевают для индивидуальной защиты.

Картинка с сайта: rusroll.ru

Из специфического оборудования применяется только воротки, позволяющие настраивать готовность торсионного механизма перед работой. Для замены повреждённой пружины можно своими руками изготовить ей замену — накрутить витками арматуру диаметром 12-14 мм.

Замеры и размеры

Конструкция секционных ворот состоит из двух главных элементов — воротного полотна и направляющих. При подъёме или спуске полотно движется по направляющим. Точное определение размеров до монтажа ворот избавит от проблем во время установки. Процедура замера несложная. Мерки снимают с помощью рулетки, отвеса, лазерного уровня.

Что именно и для чего измерять

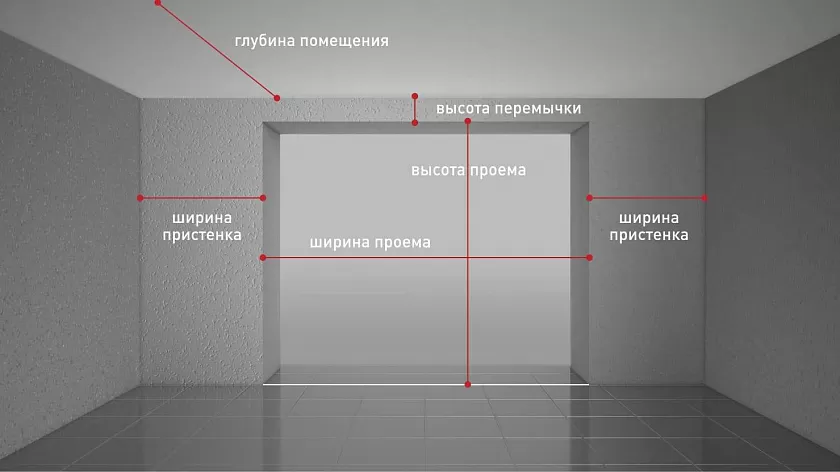

Перед заказом подъёмно-секционных ворот определяют размеры следующих расстояний:

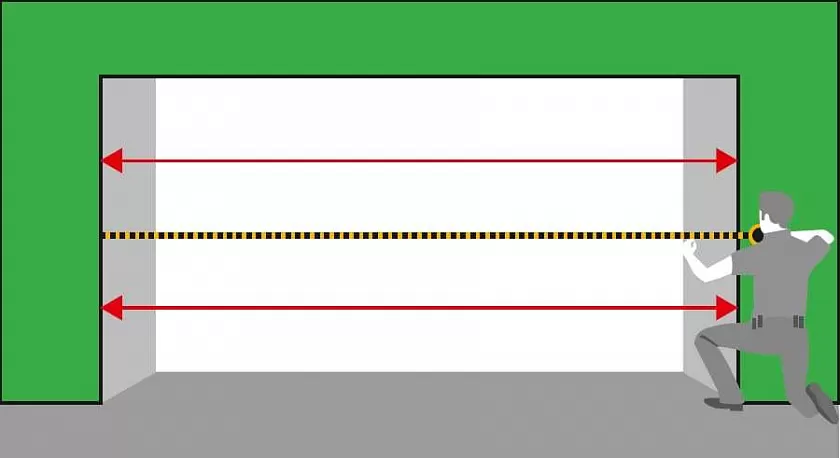

• Измерьте высоту (Н) и ширину (В) проёма. Должна быть абсолютная вертикальность боковых стенок. У пола, перемычки должна быть строгая горизонтальность без уклонов и провисания.
• Замерьте высоту размещения притолоки (потолочной перемычки). Начало измерения — верхняя точка проёма, конченая — потолочное перекрытие (h). Оптимальное расстояние этого параметра 400-600 мм.
• Установите расстояние от крайней кромки проёма до боковой стены справа (b2) и слева (b1). Иногда эти мерки называют «заплечиками». По боковым откосам проёма устанавливают направляющие. Расстояние «заплечиков» повлияет на конструкцию и способ монтажа направляющих.
• Определите глубину вхождения во внутренне пространство (ГВ или L). Иногда о ней забывают. Этот параметр связан с высотой проёма и типом устанавливаемого подъёмного механизма. Расчёт происходит по формуле: высота проёма + конкретная величина.
  • Для ворот площадью не более 8 м2 прибавляют 40 см;
  • Площадь более 8 м2 — 45 см;
  • Ворота с низким подъёмом (глубиной вхождения) добавляют 55 см;
  • С высоким подъёмом — увеличивают на 6,5 см и 85 см.

Картинка с сайта: rusroll.ru

Установка привода

Воротам с автоматическим открыванием для обычного привода понадобится установочное пространство (буква W).

Картинка с сайта: rusroll.ru

Такие конструкции для любых систем подъёма устанавливают в помещениях с минимальной глубиной не менее 329 см, но не более 440 см. Менее глубокие помещения оборудуют осевым приводом. Хоть это дорогой, но мощный агрегат, устанавливаемый сбоку проёма.

Решающее значение имеет прямолинейность проёма, отсутствие углов наклона. Проём с неровностями требует дополнительной подготовки, повторных измерений. Только потом можно будет выбирать и заказывать ворота.

Подготовка проёма и требования к нему

Три требования качественного проёма: 1) достаточная несущая способность, 2) по боковым сторонам, в верхней части имеется свободное место для монтажа направляющих, 3) выверенная ровность.

Проверка и способы корректировки несущей способности

К кладке, выложенной из полнотелого кирпича, бетонным стенам, шлакобокам, крепить направляющие секционных ворот будет не сложно. Эти элементы приворачивают анкерами, дюбелями. Пустотелый щелевой кирпич, пеноблоки — плохие материалы для фиксирования к ним несущих деталей. Конструкцию с тяжёлым весом поставить без предварительной подготовки не получится. Потребуется предпринять меры по усилению проёма. Можно это сделать двумя способами:

Усиление несущих возможностей стены — важный этап монтажа ворот, не стоит на нем экономить. Установка каркаса из металлических уголков устранит риски деформации конструкции.

Способ монтажа при недостатке места

Иногда наблюдается дефицит пространства сверху или по бокам, что осложняет установку. При маленьком расстоянии притолоки можно закрепить фальш-панель. Её делают из основного материала полотна ворот и прикрепляют на несущую балку проёма. Этот вариант уменьшит высоту ворот, но даёт возможность установки наиболее удобной для монтажа системы со стандартным подъёмом.

В некоторых случаях может не хватать места для закрепления по боковым частям проёма. Эта особенность характерна для металлических гаражей. В этих ситуациях удобно корректировать размеры воротного проёма с помощью приваривания по контуру профилированной трубы с соответствующим сечением. Её размер подбирается с целью организации достаточного места сверху, с боков.

Выравнивание потолка и проёма

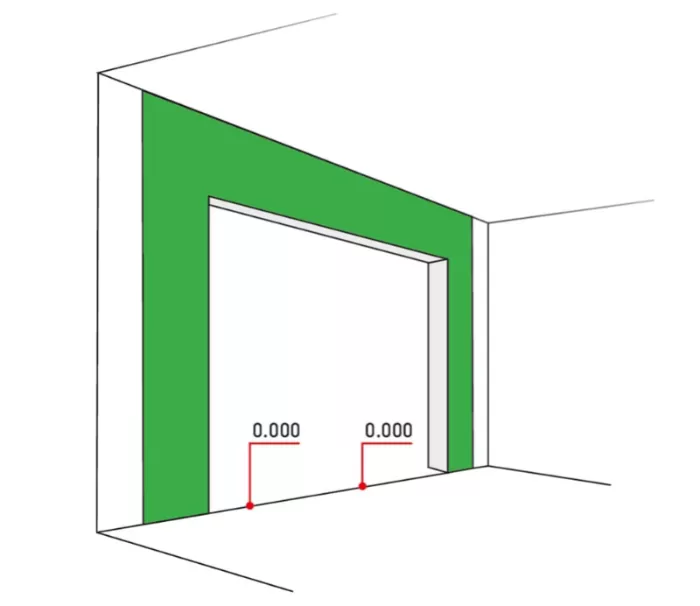

Проверяют несущую способность, параметры проёма. Выверяют ровность, гладкость его потолочной и боковых поверхностей. Требуется выровнять близко расположенные к проёму стены и две потолочные полосы. Они будут держать крепление системы направляющих реек, поэтому здесь нужны одноуровневые плоскости без перепадов высот.

К полосе с минимальной шириной 21 см без отклонений будут монтироваться направляющие элементы — так выполняют типовой монтаж со стандартным подъёмом. В остальных случаях потребуется немного больше места, для чего сразу оставляют не менее 30 см.

Бетонные, кирпичные, блочные стены выравнивают штукатуркой, нивелируют по маякам. Поверхности выверяют по всем плоскостям. Монтажные работы ворот начинают после окончательной стабилизации штукатурного раствора.

Секционные ворота с пружинами растяжения: пошаговая установка с фото

После распаковывания, сортировки, проверки комплектности нужно ознакомиться с инструкцией сборки. Особое внимание уделите типу конструкции, сопроводительным иллюстрациям и пояснениям. Детальное изучение позволит понять подробности процесса монтажа, разобраться с особенностями системы.

Сборка и крепление вертикальных направляющих

Начальный этап установки — монтаж каркаса направляющих. По нему будут перемещаться секции. Если все установлено ровно, то секции будут легко, беспрепятственно двигаться, плотно прилегать в стыках. Это достигается постоянным контролем за вертикалью и горизонталью поверхностей, для чего используют строительный уровень или лазерный нивелир.

Следующий этап:

• Поставьте метку на высоте 1 м от пола на стене у проёма.
• Соберите рамный каркас несущих элементов, прикрепите его на дверной проем:
  • Наденьте на несущие эластичную уплотнительную ленту, вставляя её с небольшим усилием в пазы.
  • На участке перекрытия двух резинок, положенных внахлёст (место стыкования стоек и горизонтальной перекладины) вырежьте небольшой фрагмент уплотняющего материала. Карандашом обозначьте излишек, ножом вырежьте маленький квадрат.
  • При соединении вертикальных направляющих и верхней перекладины шурупами дополнительных отверстий сверлить не понадобится, они уже проделаны. Останется только совместить и закрутить крепёж.
  • Снизу установите монтажную перемычку. Это делается временно для придания жёсткости конструкции и точного выдерживания требуемых размеров.

• Прикрепите в проем направляющие:
  • После сборки конструкцию плотно установите к стене. Размеры внутренних частей должны соответствовать пространству проёма, возможны небольшие погрешности в пределах миллиметровых расхождений.
  • Проверьте вертикали и горизонталь. На высоте проставленных меток в 1 метр закрепите струбцины.
  • На стойки сверху установите ролики. Их края совместите с краевыми торцами стоек. Просверлите отверстия в стенах там, где уже предусмотрены крепёжные отверстия на корпусах роликов. Сквозь отверстия в стойках (на производстве их сделали широкими) вставьте пластиковые корпуса дюбелей размером 50×10 мм, закрутите дюбель-шурупы сверлом диаметром 8 мм.

• Монтаж крепежа стоек:
  • Все стойки закрепите с обеих сторон. По внешней стороне установите Г-образные крепёжные детали. Для них в стойках на боковых поверхностях уже сделан ряд отверстий. Совместите отверстия на установочных пластинках с соответствующими отверстиями стоек, прикрутите двумя шурупами М6×16 каждую пластинку.
  • Прикрепленную на стойку Г-образную деталь присоедините к стенке через проделанные заранее отверстия: сквозь них просверлите стену, вставьте дюбельную вкладку и дюбель размером 50×10 мм.
  • Закрепите стойки по внутренним сторонам. На профильной планке предусмотрены отверстия для крепежа. Через них проделайте отверстия, установите пластиковые дюбель-вставки и сами дюбели.
  • По такому же принципу закрепите перекладину проёма — через отверстия на дюбели.
  • Снимите струбцины. Нижняя монтажная перемычка, которая устанавливалась временно, больше не нужна. Снимите её.

Проверьте соответствие стоек по вертикали и одинаковость уровня плоскостей после установки.

Монтаж потолочных направляющих

Эти элементы закрепляют к перекрытию на специальных телескопических подвесах. С такими приспособлениями удобнее выравнивать плоскости, потому что высоту подвесов можно регулировать винтами, которые переставляются в прорези на нужное расстояние. Разработаны разные типы подвесов для любой высоты притолоки. Под стандартный/низкий монтаж и притолоку до 30 см выбирают модель CS1. Применяются также CS2 длиной 50 см, CS3 — 80 см, CS4 — 100 см, CS5 — 150 см. Все подвесы прикрепляют к потолку, регулируют по запланированной высоте. Излишне выступающую часть подвеса отрезают, предусмотрев 1-2 см ниже закрученного ранее болта.

У потолочных направляющих есть характерная особенность — закруглённый изгиб одного конца рейки.

• К обеим направляющим прикрепляется дополнительная полудуга. Она служит дорожкой скольжения роликов, поэтому концы деталей нужно точно совместить, не оставляя зазоров. Через совмещённые отверстия вставляют и закручивают болты.
• Комплект направляющих после сборки крепят на стойки. У пластин с роликами предусмотрены выступающие кромки для фиксации. Технологические отверстия совмещают, затягивают крепёжными элементами.
• Потолочные направляющие по свободным краям соединяют перемычкой.
• Выверяют горизонтальное положение направляющих, для чего под перемычку устанавливают вспомогательную опору, уровнем регулируют высоту. Подойдёт подпорка из любого профиля, планки. Зафиксировать упор удобнее струбцинами.

Способы крепления потолочных направляющих были описаны ранее. Нужно установить их ровно, при этом крепить придётся сразу обе детали. Первую устанавливают с отступом от проёма 90 см, вторую ставят на расстоянии 30 см относительно края противоположной стороны.

До и после фиксации проверяют диагонали. Необходимо добиться абсолютного совпадения без погрешностей. Отдельно контролируют горизонтальное соответствие обеих деталей.

Сборка секционного полотна

Когда смонтирован несущий каркас, собирают воротное полотно. Комплект для сборки состоит из секций, петель/роликов, крепежа номиналом 6,3×16 мм.

• Первую секцию устанавливают на пол. Необходимо подготовить его, выровнять резкие перепады высот, добиться допустимого отклонения 5 мм на всю протяжённость проёма. После установки проверяют соотношение горизонталей нижнего и верхнего краёв. Контролируют одинаковость расстояния краёв направляющих и секции, крепёж не должен задевать, мешать.
• На выставленную секцию устанавливается петля с роликом. В паз направляющей вкладывается ролик, совмещаются отверстия с проделанными на боковой усиленной накладке сэндвич-панели, конструкция скручивается крепежом.
• Подготовка нижнего ролика: у него особая форма — внизу расположен штырь, на который надевают петли на концах обоих тросов. Устанавливают шайбу, закрепляют шпилькой, концы которой разгибают в разные концы.
• Устанавливают подготовленные ролики в нижней части начальной секции. Как в остальных случаях, после совмещения отверстий закручивают винты.
• Монтаж второй секции. Она ставится на первую. Выравнивают края, закрепляют незадействованный конец петли. Такая же петля делается вверху секции.
• Чем шире воротное полотно, тем больше дополнительных петель понадобится.
• Монтируют полотно для секционных ворот за несколько минут.
• По такому же алгоритму устанавливают все последующие секции до верхней части.
• На последней секции ролика петли не нужны. Заправляют ролик в направляющую рельсу, совмещают отверстия, скручивают.

Этими действиями завершается монтаж конструкции. Далее предстоит собирать подъёмный механизм, блок управления.

Оборудование механизма управления

Под понятием органов управления понимают агрегаты: ручка с мануальным управлением, пружинная задвижка и тросы, за которые створки ворот опускаются вниз.

• Установка ручки. Для её установки просверлены отверстия. Декоративная панель легко снимается, совмещаются места крепления, заворачиваются болты, крышку возвращают в исходную позицию.
• Около второй-третьей секции ставится пружинная задвижка или запор. Чтобы механизм мог запираться, направляющую просверливают. Диаметр отверстия проделывают больше диаметра задвижки.
• За один край трос крепится к нижней петле ролика. Два троса уже соединены со штырём. Продевают через отверстие петли, завязывают узлом.
• Оставшийся конец закрепляют в верхней части. Там, где приворачивали дугу верхней направляющей, по внешней стороне проделана выступающая бородка для троса. Через неё продевают, на конце завязывают узел.

Последний этап — размещение пружины, подъёмного агрегата.

Сборка и монтаж механизма подъема

Секционное полотно осторожно приподнимают, в таком положении его надо зафиксировать. Из-под нижней кромки должен быть виден ролик, закрепленный в верхней части направляющей.

• Конец троса, продетого в нижний ролик, приподнимается наверх, пропускается через верхний ролик, но не прикрепленный к полотну, а установленный на стойке.
• Протягивается вниз ко второму ролику. Он в заводских условиях был вмонтирован внутрь направляющей. Надо обогнуть его по ходу.
• Далее трос тянут вверх к зоне монтажа перемычки. Здесь к внутренней поверхности направляющей присоединена пластина для крепежа. Надо немного открутить резьбу болта, завести трос под него, верхняя часть ляжет в специальное углубление, затянуть болт.
• Нужно натянуть и отрегулировать пружину на стойке, закрепить её на четыре болта. Начинают закреплять в промежуточном положении ближе к середине, закручивают крепёж.
• Натяжение пружины регулируют следующим образом: поднимают ворота на высоту 1 метр (в месте выставленных меток), опускают полотно. Если оно своим ходом поднимается выше, чем нужно — это означает, что пружина натянута сильно, её нужно ослабить, приподняв место крепления. Если опущенное полотно на метровой высоте сдвигается вниз — значит пружина слабая, требуется натяжка.
• Последний шаг регулировки — установка фиксатора полотна. Полотно надо приподнять таким образом, чтобы его нижняя кромка находилась в 10 см от верхней границы проёма. Карандашом ставят метку там, где на направляющей находится место окончания полотна. С помощью стопора, фиксатора, упора отмеряем на них расстояния для крепежа (через готовые отверстия в фиксаторе). Просверливают намеченные отверстия, ставят фиксатор. В поднятом положении стопором удерживается половинное открытие секционных ворот, дальнейшее сдвижение не возникнет.

Этой операцией заканчиваются монтажно-наладочные работы. Система готова к использованию.

Проверка работоспособности

Основной признак правильно выполненного монтажа — плотно прилегающее полотно в опущенном положении. Только так уплотнительный контур будет надёжно герметизировать и защищать пространство гаража от сезонных осадков. Корректно установленные уплотнительные накладки не заметны со стороны улицы, и, если они видны — это результат ошибки при замерах.

Следующий важный момент — прилегание кромки нижней панели. Прикрепленный уплотнитель должен хорошо примыкать к полу. Если виден промежуток, нужно проверить конструкцию по уровню. Этот недочёт устраняется регулировкой положения направляющих.

В последнюю очередь проверяют балансировку, равномерное распределение нагрузки на пружины, которые крепят на боковые профили, на торсионную балку. Место расположения пружин выбирают в зависимости от площади полотна. Правильно балансированные пружины не дадут воротам опуститься/подняться, останутся на месте, если уже установлено открывание на 1,5 м.

Особенности сборки и регулировки

Выполняя стандартную сборку, начинают с установки вертикальных направляющих. Они крепятся с учётом расстояния 25-30 мм от торцевых поверхностей до краёв направляющих.

Крепление угловых стоек к стенке проёма выполняют на два самореза с шайбами, не полностью затягивая резьбу. Уровнем выверяют вертикальность направляющих, после чего можно затянуть крепёж. Два вида направляющих скрепляют болтами. В комплект горизонтальных направляющих входит С-профиль. Он придаст дополнительную жёсткость.

Отверстия угловых стоек служат для установки концевых опорных кронштейнов. Все эти элементы соединяют на болты, гайки. На кронштейне имеются перфорированные отверстия под саморезы для крепления на стену проёма. Если воротное полотно выше 2 метров, применяют этот вариант. Сборка направляющих в такой ситуации проходит на земле.

Схемы установки секционных ворот

Картинка с сайта: rusroll.ru

Как установить секционные ворота в гараж своими руками — видеоинструкция

Заключение

Выполнить сборку и установку конструкции секционных ворот своими силами будет возможно, но при условии, что понятен рабочий механизм, имеются определённые навыки. Изготовитель прилагает к комплекту изделий монтажную карту с поэтапным описанием процесса сборки.

Для грамотной установки понадобятся инструменты, подготовка помещения. Система реагирует на малейшие перекосы, поэтому необходима проверка всех плоскостей: проём, пол, потолок. Последовательность монтажа и регулировки также важна.

Секционные ворота – современные ограждающие конструкции, используемые при обустройстве гаража. Они отличаются прекрасной эстетикой, богатым функционалом и малым весом, подходят для работы с одним и двумя автомобилями.

Немаловажным преимуществом секционных решений является простота установки. Наличие базового инструмента и должной физической подготовки позволит произвести фиксацию полотна, подъемника и прочих элементов конструкции за счет собственных сил.

Наши специалисты подготовили пошаговую инструкцию для мастеров, желающих осуществить монтаж секционных ворот своими руками. Вы узнаете о специфике применяемых материалов и порядке подготовки помещения, научитесь устанавливать каркас и настраивать подъемный механизм. Сведения пригодятся не только новичкам, но и опытным монтажникам.

Какие конструкции называются секционными?

Секционными называют конструкции с полотном из подвижных сэндвич-панелей, плотно прилегающих друг к другу. Маршрут их подъема и опускания определяют прямые и Г-образные направляющие.

Картинка с сайта: rolldoor.ru

Рис. 1 Подвижный фрагмент полотна

Решения на базе секций выгодно отличаются от распашных аналогов.

• Отсутствие потребности в дополнительном пространстве для открывания створок.
• Минимальная нагрузка на проем, возможность использования в постройках с малой несущей способностью.
• Удобное и простое управление.
• Размещение подвижных элементов системы внутри помещения. Надежная защита от внешних факторов и оптимизация расходов на обслуживание.

Секционные ворота с автоматическим управлением популярны в Санкт-Петербурге. Они представлены компактными решениями для легковых автомобилей ALUTECH Trend 1850×1750 мм, габаритными ALUTECH Trend 2200×1750 мм и прочими продуктами. Особо требовательные клиенты заказывают изготовление уникальных конструкций по фото, схемам и чертежам.

Картинка с сайта: rolldoor.ru

Рис. 2 Модель для расширенных проемов ALUTECH Trend 2200×1750

Варианты секций и направляющих для подъемно-секционных ворот

Производитель может поставлять комплекты ворот с различными секциями и направляющими. Классические секции из сэндвич-панелей имеют горячекатаную листовую обшивку, заполнены минеральной ватой. Каждый элемент снабжен особым оголовком, примыкающим к детали над ним. В результате создается единое, прочное полотно.

ВАЖНО. Цвет секций регламентируется производителем, доступен в нескольких вариантах. Однако, желающие сделать полотно в неповторимом стиле, могут заказать дополнительный оттенок из палитры RAL.

В качестве альтернативных исполнений секционных полотен доступны решения с панорамным остеклением и дверью, модели с поверхностным тиснением и без него.

Картинка с сайта: rolldoor.ru

Рис. 3 Модель с панорамным остеклением

Направляющие позволяют подъемному устройству перемещать полотна вверх, под потолок и возвращать их обратно. Они выполнены из металлического профиля, обладают значительной жесткостью и качественной защитой от коррозии. Исполнение элементов прямо влияет на то, как будут открываться ворота.

ВАЖНО. Некоторые мастера, желая снизить цену комплекта, используют самодельные элементы. Такой подход повышает риск поломки направляющих, полотна, поворотного механизма и других комплектующих.

Виды воротных систем

Классификация систем обусловлена спецификой подъема. В продаже представлены решения с вертикальным перемещением полотна, модели с высоким, низким и стандартным подъемом. К наиболее популярным продуктам относятся автоматические ворота Aluteh и их аналоги для установки под навес. Последние предназначены для работы с конструкциями, не позволяющими разместить полотно под потолком.

Картинка с сайта: rolldoor.ru

Рис. 4 Размещение полотна в рамках стоянки с навесом

Каждый вид воротных систем подходит для определенных помещений и задач.

С вертикальным подъемом

Ворота с направляющими типа V и VU. Они предполагают верхнее и нижнее расположение пружины, обеспечивают вертикальный подъем полотна без перехода на потолок. Решение оптимально для высоких помещений вроде ремонтных цехов, складов и гаражей для спецтехники.

Рис. 5 Вертикальный подъем

Автоматизация системы потребует установки осевого привода. Нагрузка на него не должен превышать 1000 кг. В противном случае возможны проблемы при подъеме полотна и быстрый износ механизма.

Модели с вертикальным подъемом занимают минимум места, не привязаны к несущей способности перекрытий. Они обладают значительным ресурсом, удобны в эксплуатации.

С высоким подъемом

Конструкции для помещений с высотой потолков порядка 5000 мм. Они характеризуются частичным заходом полотна в горизонтальную плоскость, притом, что его основная часть параллельна стене с проемом.

Рис. 6 Высокий подъем

Со стандартным подъемом

Наиболее распространенный вариант. Он оптимален для гаражей и складских помещений в базовом исполнении.

Рис. 7 Стандартный подъем

При открывании ворот большая часть полотна размещается под потолком. До 30% остается в проеме и над перемычкой. Однако, это не мешает эксплуатации постройки и заезду транспорта.

С низким подъемом

Конструкции для помещений с низкими потолками. В них перемычка отсутствует полностью или имеет минимальный размер. Открывание проема предусматривает полное перемещение полотна в горизонтальную плоскость.

Рис. 8 Низкий подъем

Инструменты и материалы для установки секционных ворот — что потребуется для монтажа

Для проведения монтажных мероприятий потребуется базовый набор строительных инструментов.

• Электрическая дрель или шуруповерт – для работы с направляющими и прочими компонентами на высоте.
• Перфоратор мощностью от 1 кВт – для подготовки монтажных отверстий в бетоне, кирпиче и прочих строительных материалах.
• Лазерный уровень – для точного позиционирования элементов конструкции в пространстве.
• Рулетка – для замеров при подготовительных и монтажных работах.
• Отвертка, желательно со сменными головками – для закручивания метизов.
• Кусачки – для зачистки и откусывания кабелей.
• Плоскогубцы – для выполнения вспомогательных операций в ходе монтажных работ.

При реализации нестандартных проектов могут потребоваться: сварочный аппарат, болгарка и ножницы по металлу.

Не стоит забывать о средствах индивидуальной защиты. Они должны соответствовать перечню выполняемых операций.

Материалы, необходимые для установки ворот, входят в комплект их поставки. При приемке продукции нужно проверить целостность упаковки и наличие всех элементов.

Пошаговая инструкция по установке ворот в гараж своими руками

Монтажные работы предполагают проведение комплекса процедур, включающего замеры, подготовку проема, сборку каркаса и секционного полотна, их установку, проверку и последующую отделку. Каждая операция заслуживает подробного рассмотрения.

Замеры

Первичная процедура, определяющая все дальнейшие действия. Работы выполняются с использованием точного, качественного инструмента. Мастеру необходимо определить глубину помещения, ширину пристенков и проема, а также высоту проема и перемычки.

Картинка с сайта: rolldoor.ru

Рис. 9 Ключевые размеры

ВАЖНО. Ширина проема должна превышать аналогичный размер автомобиля на 600 – 800 мм. Припуск высоты зависит от специфики управления полотном. При установке автоматизированной системы он составляет 200 – 300 мм, ручной – от 350 до 500 мм.

Высота притолоки гаража прямо влияет на площадь применяемого полотна. Для решений до 8 м2 достаточно 130 – 500 мм, для более крупных модулей – свыше 210 мм.

Минимальная ширина боковых пристенков – 125 мм. Этого хватит для размещения направляющих вне зоны заезда транспорта.

Подготовка проема и помещения

Подготовительные мероприятия призваны определить материал, из которого выполнены несущие элементы постройки. Если здание возведено из пенобетона и прочего камня с низкой несущей способностью, требуется усиление. Как правило, производитель предлагает готовые монтажные комплекты, обеспечивающие надежность конструкции.

В качестве дополнительной меры проводятся процедуры по общей подготовке строения.

• Завершение отделочных работ. Выравнивание поверхностей, участвующих в монтаже.
• Расчистка проема от наплывов краски, штукатурки и прочих составов.
• Проверка мест проведения монтажных работ на предмет скрытых коммуникаций.

Перед началом процедур стоит убедиться в полном высыхании отделочных материалов.

Сборка каркаса будущей конструкции

Сборочные мероприятия проводятся в соответствии с комплектной инструкцией и типом проема. Мастеру необходимо использовать опорные стойки, радиусные профили (не требуются для ворот с вертикальным подъемом), направляющие, перемычки и кронштейны.

Место расположения пружин определяется индивидуально, в соответствии с типом конструкции.

Картинка с сайта: rolldoor.ru

Рис. 10 Место размещения пружинных блоков

Монтажные работы выполняются в следующем порядке.

1. Закрепление вертикальных направляющих вдоль проема.
2. Фиксация горизонтальных направляющих на плитах перекрытий или иных потолочных конструкциях.

Сборка проверяется на предмет люфта. При необходимости выполняется дополнительная протяжка крепежей.

Сборка секционного полотна

При формировании секционного полотна используются наборные элементы из сэндвич-панелей, поставляемые с каркасом. Изначально мастер устанавливает нижнюю панель, проверяет ее положение уровнем и соединяет с подъемным механизмом. В дальнейшем по нумерации размещаются следующие компоненты.

ВАЖНО. Выполнять контрольные операции при помощи уровня стоит при установке каждого элемента. Даже незначительные отклонения в размерах приведут к существенным перекосам.

Тонкости сборки, настройки и монтажа направляющих

При работе с направляющими учитываются следующие нюансы.

• Противоположные элементы должны быть параллельны друг другу.
• Направляющие, находящиеся в единой плоскости, не должны иметь перепады по высоте.
• Элементы монтируются на штатные крепежи, обладающие требуемой несущей способностью.

Окончательная протяжка деталей целесообразна только после их точного позиционирования. В противном случае возникнут затруднения при корректировках.

Сборка торсионного механизма полотна

Торсионный вал собирается и монтируется согласно схеме сборки ворот. Если при его последующей эксплуатации слышен хруст пружины, необходимо скорректировать ее положение после взвода в интервале до 10 мм.

Привод для гаражных секционных ворот

Приводной механизм соединяется с полотном, обеспечивает его перемещение при открывании и закрывании ворот. Модуль монтируется следующим образом:

• На потолке отмечается ось, отображающая центр полотна. Ее можно пометить мелом, маркером или лазерным уровнем.
• По отмеченной линии устанавливается рейка для привода.
• На рейке размещается привод, который через тягу соединяется с полотном.

В завершении остается запитать автоматику.

Отделка и утепление

После установки основной конструкции проводятся дополнительные отделочные работы. Они обеспечивают интеграцию ворот в интерьер, помогают скрыть дефекты монтажа. При необходимости производится утепление материалами на минеральной основе.

Проверка системы и устройство страховки

Собранная система проверяется на сбалансированность. Для этого ворота открываются наполовину и фиксируются в данном положении. Полотно не должно произвольно подниматься или опускаться. Если подобное явление имеет место, требуется корректировка натяжения пружины. Страховка устраивается в соответствии с конструктивным исполнением ворот.

Финишные доработки подъемных ворот

При необходимости мастер вносит доработки, адаптирующие ворота к использованию в помещении. Если операции выполнялись по классической схеме, в дополнительных действиях нет нужды.

Заключение

Монтаж секционных ворот – комплексное, ответственное мероприятие, требующее немало времени и сил. Выполнить процедуру на профессиональном уровне удается не всегда. Если Вы хотите исключить ошибки, неточности и поломку оборудования, обратитесь к нашим специалистам. Мы поможем купить и установить ворота для любого гаража, обеспечим качественную пуско-наладку и последующее обслуживание.

Читайте также:

Стандартные размеры ворот для гаража
Короб для труб в ванной комнате своими руками

Секционные ворота — современные конструкции для обустройства комфортного гаража. При их открытии полотно из сэндвич-панелей поднимается вверх, параллельно потолку, поэтому такие ворота, в отличие от, например, конструкций с распашными створками, оптимально подходят для установки в помещениях с ограниченным пространством перед входом.

Чтобы изделия работали долго и исправно, необходимо грамотно их установить. Безусловно, во избежание ошибок монтаж следует доверить профессионалам. Однако для тех, кто все же планирует самостоятельную установку, мы подготовили полезную пошаговую инструкцию.

Картинка с сайта: alumilpro.ru

Шаг 1. Замеры

Первое, что необходимо сделать перед тем, как установить секционные ворота самому, — произвести замеры проема. Важно, чтобы все расчеты были выполнены максимально точно, потому что ошибка даже в несколько миллиметров грозит серьезными последствиями — перекосом конструкций, их некорректной работой и быстрой поломкой.

Чтобы правильно смонтировать подъемные ворота, необходимо определить ширину и высоту проема, глубину помещения, высоту притолоки, а также ширину пристенков (рис. 1).

Картинка с сайта: alumilpro.ru

Ширину проема измеряют по трем точкам (рис. 2). Для обеспечения беспрепятственного въезда в гараж и выезда из него данный показатель должен превышать ширину автомобильного кузова с учетом боковых зеркал на 60-80 см.

Картинка с сайта: alumilpro.ru

Высота проема также определяется по трем точкам (рис. 3). Она должна быть на 20-30 см больше высоты автомобиля. Если же у ворот планируется ручное управление, то — от 35 до 50 см. Кроме того, важно учесть, предусмотрены ли на крыше машины антенна или дополнительный багажник.

Картинка с сайта: alumilpro.ru

Чтобы воротное полотно при открытии могло беспрепятственно разместиться под потолком и при этом хватило места для установки автоматики, важно предусмотреть достаточную глубину гаража. Вычисляется она по следующей формуле: высота проема + 100 см.

Следующим шагом рассчитываем высоту притолоки (перемычки), которая важна для последующей корректной установки направляющих профилей и пружинного механизма:

• Если площадь ворот не превышает 8 м², то высота притолоки должна быть в пределах 130-500 мм.
• Если площадь воротного полотна более 8 м² — не менее 210 мм.

Чтобы обеспечить возможность надежно закрепить вертикальные направляющие, необходимо измерить боковые пристенки. Их ширина должна превышать 125 мм.

Шаг 2. Подготовка проема для монтажа секционных ворот в гараже

После выполнения всех необходимых замеров, переходим к следующему важному шагу — подготовке проема (рис. 4).

Картинка с сайта: alumilpro.ru

Во-первых, следует определить, из какого материала выполнены стены гаража. Если это материалы с пористой структурой, например, газобетонные блоки, проем придется усилить. Для надежной фиксации торсионной системы и направляющих можно использовать профессиональные крепежные комплекты, которые представлены в ассортименте ГК «АЛЮТЕХ».

Во-вторых, нужно подготовить для установки ворот сам гараж:

• завершить отделку стен, на которые будут монтироваться ворота,
• очистить поверхность обрамления проема от наплывов штукатурного раствора, проследить, чтобы не было трещин и неровностей,
• расположить перемычку и боковые поверхности проема в одной плоскости,
• убедиться, что на поверхности перемычки и боковых пристенков нет трубопроводов отопления и вентиляции, строительных конструкций, так как эти расстояния необходимы для крепления ворот к проему.

Монтаж секционных ворот позволит вашему гаражу приобрести ряд важных преимуществ:

• Взломоустойчивость. Конструкция надежно защитит помещение от проникновения злоумышленников.

• Высокий уровень теплоизоляции. В гараже будет поддерживаться комфортная температура. Теплоизоляционные показатели сравнимы с характеристиками кирпичной стены толщиной в 600 мм. Ворота не будут покрываться инеем и замерзать.

• Удобство эксплуатации и функциональность. Управлять системой легко и просто. Ворота, оснащенные автоматикой, открываются и закрываются при помощи пультов ДУ.

  Полотно надежно фиксируется с помощью цепи или электромеханических устройств. Никаких дополнительных приспособлений не потребуется. Зимой вам не придется расчищать снег. Ворота открываются вертикально вверх. При необходимости вы сможете установить модель с калиткой, врезными окнами, фотоэлементами и сигнализацией.

• Эстетичный внешний вид. Выберите наиболее подходящее по цвету изделие.

Картинка с сайта: www.masterovit.ru

Фотография № 1: секционные ворота

Конструкция секционных ворот

Вышеперечисленные преимущества обуславливаются особенностями конструкции секционных ворот.

Картинка с сайта: www.masterovit.ru

Изображение № 1: схема типовых секционных ворот (стандартный подъем)

Полотно балансируется и перемещается вверх/вниз при помощи пружинных механизмов. Для фиксации створки в открытом состоянии предназначены направляющие, которые крепятся к потолку. Для уменьшения сопротивления сэндвич-панели оснащены роликами. Они обеспечивают плавное и бесшумное перемещение.

Пружинные механизмы снижают вес полотна. Это объясняет тот факт, что сворка легко открывается вручную или при помощи электропривода небольшой мощности. Конструкция секционных ворот предусматривает наличие защиты от падения. При обрыве троса полотно заблокируют храповые муфты.

Автоматические секционные ворота имеют более сложную конструкцию.

Картинка с сайта: www.masterovit.ru

Изображение № 2: схема автоматических секционных ворот (стандартный подъем)

Производители дополняют изделия приводами с блоками управления, автоматическими запорными механизмами, сигнальными лампами и датчиками. При отключении электричества ворота можно открыть и закрыть вручную. Специальный ключ разблокирует защитный механизм.

При желании ручные или автоматические секционные ворота можно оборудовать калитками и окнами. Производители предлагают широкий спектр модификаций.

Картинка с сайта: www.masterovit.ru

Изображение № 3: одна из возможных модификаций секционных ворот с окнами и калиткой

Важно! Учтите, что наличие дополнительных конструкций увеличит стоимость изделия на 35–40 %.

Особенности производства сэндвич-панелей

Сэндвич-панель состоит из двух оцинкованных стальных листов. Между ними размещают утеплитель (вспененный полиуретан). Снаружи на листы наносят защитные и декоративные покрытия.

Картинка с сайта: www.masterovit.ru

Изображение № 4: конструкция сэндвич-панелей

Для повышения уровня теплоизоляции практически все производители выпускают специальные эластичные пробки. При установке их размещают между элементами створки для обеспечения отсутствия зазоров.

Пороговые (нижние) панели оснащают эластичными уплотнителями. Они устойчивы к перепадам температур и не дают воротам примерзнуть к полу в зимний период.

Установка гаражных секционных ворот

Установка гаражных ворот может быть выполнена разными способами. Выбор варианта расположения конструкции зависит от особенностей помещения. Существуют 4 вида монтажа секционных ворот.

Картинка с сайта: www.masterovit.ru

Изображение № 5: виды монтажа секционных ворот

1. Вертикальный подъем. Этот способ установки полотна идеально подойдет для высоких помещений. Ворота займут минимальную часть пространства.

2. Высокий подъем. Этот вариант обойдется дороже. Способ применяют в случаях, когда высоты потолка недостаточно для вертикальной установки полотна. Стоимость монтажа секционных ворот повышается из-за необходимости использования горизонтальных направляющих, подвесных кронштейнов и большего количества расходных материалов.

3. Стандартный подъем. Этот вариант монтажа встречается чаще всего, т. к. многие гаражи имеют низкие потолки. Стоимость установки практически не отличается от предыдущего варианта.

4. Низкий подъем. Этот способ актуален для помещений с очень низкими потолками или в случаях, когда требуется освободить от полотна весь дверной проем.

После того как вы выбрали оптимальный вариант реализации, обратите внимание на производителей. Современный рынок наполнен продукцией различных компаний. На слуху Hormann, DoorHan и «Алютех».

Важно! Если размеры и характеристики проема и гаража соответствуют требованиям, предъявляемым к монтажу одной из моделей секционных ворот, выпускаемых выбранным производителем, — вам повезло. Можно оформлять покупку. В противном случае (таких большинство) придется заказывать ворота, изготовленные по индивидуальному проекту.

Подготовительные работы перед покупкой и монтажом секционных ворот

Замеры

Перед покупкой секционных ворот выполните необходимые замеры по следующей схеме.

Картинка с сайта: www.masterovit.ru

Изображение № 6: схема замеров, необходимых для покупки и установки секционных ворот

1. Измерьте величину H. Учтите, что полученное значение будет определять только высоту полотна, а не всей конструкции в целом.

2. Измерьте притолоку (h). От ее высоты будет напрямую зависеть способ монтажа. Минимальное значение h для установки секционных ворот стандартным методом — 30 см. Если высота притолоки меньше, то придется заказывать конструкцию с низким подъемом.

3. Определите ширину проема (B). Полученное значение увеличьте на 4 см (по 2 с каждой стороны).

4. Если ширина ворот будет максимально приближаться к ширине гаража, удостоверьтесь в том, что размеры технических зазоров b1 и b2 соответствуют требованиям. Минимум — 8 см.

5. Измерьте глубину L. Если вы планируете устанавливать ручные секционные ворота, то минимальное значение L должно быть больше высоты проема на 50 см. Монтаж автоматических конструкций требует увеличенной глубины (H+100 см).

После выполнения замеров закажите подходящие секционные ворота. На их изготовление уйдет несколько недель. За это время вы успеете подготовить проем к монтажу.

Подготовка проема

1. Оштукатурьте потолок и стены (если это не было сделано ранее). После установки секционных ворот вы не сможете получить доступ к закрытым участкам без демонтажа конструкции.

2. Удостоверьтесь в том, что в проеме строго соблюдаются вертикальные и горизонтальные положения, а углы находятся в одной плоскости.

3. Отделайте притолоку и пристенки 75-миллиметровым металлическим уголком.

4. Проверьте горизонтальность пола. Максимально допустимая погрешность —1 мм. Это необходимо для того, чтобы нижняя секция ворот максимально плотно и ровно прилегала к полу.

После завершения подготовки проема позаботьтесь о наличии необходимых инструментов.

Обратите внимание! Если не уверены в своих силах, закажите проведение замеров и подготовку проема у профессионалов. Даже малейшие погрешности приводят к перекосам. Если секционное полотно будет хотя бы немножко закручиваться, срок службы створки и механизмов значительно сократится. Вам придется либо устанавливать ворота заново, либо часто ремонтировать конструкцию.

Инструменты для монтажа

В процессе монтажа автоматических секционных гаражных ворот не обойтись без:

• дрели с перфоратором;

• шуруповерта;

• набора сверл по металлу и бетону;

• уровня;

• клепального инструмента;

• двух монтажных воротков (0,5 м);

• рулетки;

• стремянки;

• молотка;

• карандаша для разметки;

• бокорезов;

• пассатижей;

• строительного ножа;

• комплекта гаечных ключей;

• универсальной и клеммной отверток.

Для обеспечения безопасности вам потребуются перчатки (обычные и резиновые), каски и защитные очки. Рекомендованное количество монтажников — 3 человека.

Сборка секционных ворот

Сборка секционных ворот требует ответственного подхода и четкого соблюдения всех положений предоставляемой производителем инструкции. Это позволит получить стабильно работающую конструкцию, которая прослужит положенный срок.

Процесс монтажа секционных ворот делится на несколько этапов.

1. Сборка и установка несущего каркаса

Несущий каркас секционных ворот состоит из:

• опорных стоек с уплотнительными вставками и вертикальными направляющими (1);

• радиусных профилей (2);

• горизонтальных направляющих (3);

• задней перемычки (4);

• боковых кронштейнов (5).

Картинка с сайта: www.masterovit.ru

Изображение № 7: схема несущего каркаса

Установите все элементы так, как указано в инструкции по монтажу секционных ворот от производителя.

2. Установка вала с пружинами

Картинка с сайта: www.masterovit.ru

Изображение № 8: схема монтажа вала

1. Соберите правую и левую части вала и закрепите их согласно инструкции.

2. Установите стопорные кольца вплотную к внутренним обоймам подшипников боковых кронштейнов и зафиксируйте их, затянув винты.

3. Заблокируйте храповые муфты при помощи специальных штырей.

Обратите внимание! Блокирующие штыри извлеките только после окончания сборки ворот.

3. Сборка полотна ворот

Картинка с сайта: www.masterovit.ru

Изображение № 9: схема сборки полотна

Установите нижнюю секцию. Разместите панель и проверьте горизонтальность с помощью уровня. После этого соедините секцию с подъемным механизмом.

Установите оставшиеся секции согласно их порядковой нумерации. Тщательно соблюдайте размеры и рекомендации, т. к. даже малейшие отклонения приводят к перекосам.

Обратите внимание! Для исправления недочетов не используйте монтажную пену или дощечки. Подойдут только железные прокладки.

После сборки полотна установите верхние кронштейны и удостоверьтесь в том, что створка плотно прилегает к перемычке проема.

4. Регулировка

Отрегулируйте натяжение троса и пружин согласно инструкции.

Важно! В процессе регулировки соблюдайте осторожность и используйте натяжной инструмент установленных размеров.

Проверьте балансировку ворот. Для этого поднимите полотно на половину высоты проема. Створка должна удержаться в этом положении. Если полотно опускается или приподнимается, увеличьте или уменьшите натяжение пружин на 1–2 оборота и повторите проверку.

5. Крепление дополнительных элементов

Зафиксируйте замки, петли, ручки и задвижки в нужных местах. Закрепите пружинные ограничители согласно инструкции.

Выполните финальную проверку балансировки и убедитесь в отсутствии зазоров.

6. Монтаж автоматики

Типовая схема размещения элементов автоматики выглядит так:

Картинка с сайта: www.masterovit.ru

Изображение № 10: типовая схема автоматики для секционных ворот

Стандартная автоматика состоит из:

• электропривода (1);

• блока управления (2);

• распределительной коробки (3);

• микровыключателей поломки пружин (4);

• микровыключателей обрыва тросов (5);

• датчика калитки (6, при наличии);

• излучателя оптосенсора (7);

• приемника оптосенсора (8).

Установите основные и защитные элементы согласно инструкции. После завершения монтажных работ выполните проверку работоспособности автоматики на всех запрограммированных режимах.

Советы по установке секционных ворот

• Самостоятельная установка гаражных ворот требует знаний и опыта. Нередко из-за допущенных в процессе монтажа ошибок конструкции практически сразу выходят из строя.

  Если вы не уверены в своих силах, экономия на стоимости монтажа секционных ворот не приведет ни к чему хорошему. Обратитесь в надежную строительную компанию в Москве. Профессиональные специалисты сделают все гораздо быстрее и дадут гарантию на выполненные работы.

• Тщательно соблюдайте все требования инструкции. Даже небольшие ошибки могут привести к перекосу ворот и выходу конструкции из строя.

• Рабочие зоны должны быть свободны от труб и электропроводки.

Выбирая секционные ворота, обратите внимание на такие параметры, как теплоизоляционные свойства, прочность и долговечность.
