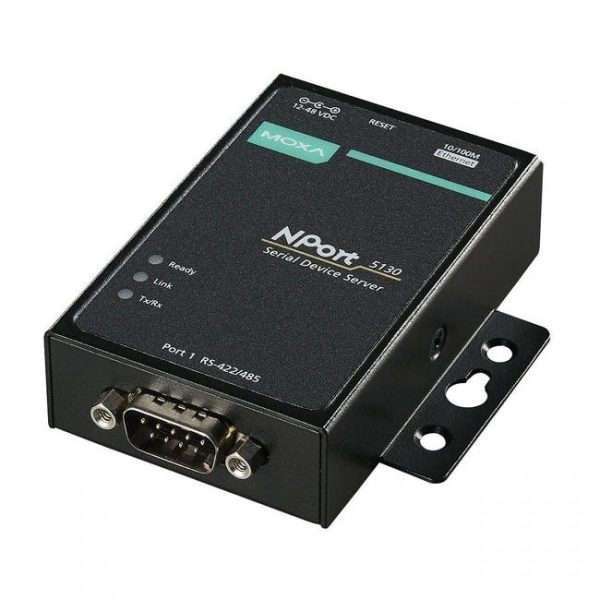

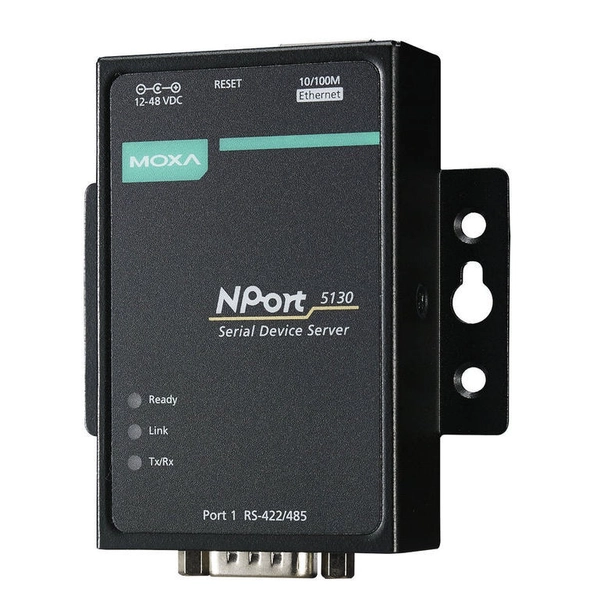

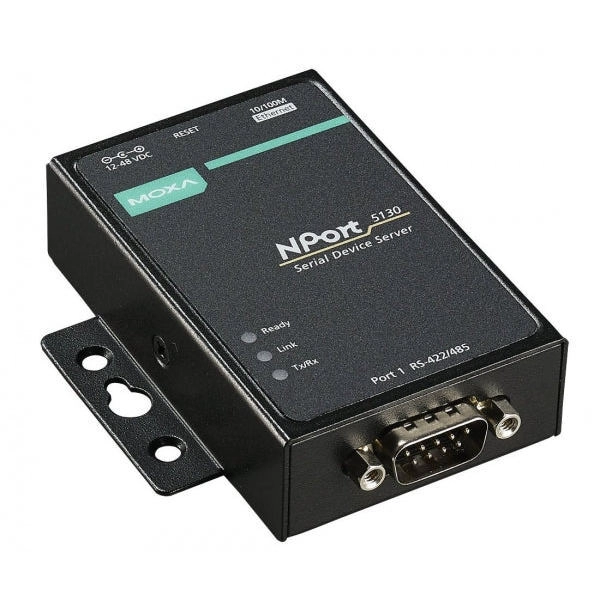

Moxa nport 5130 инструкция на русском

Документация

Datasheet (англ.): скачать (0.8 Мб)

Руководство по аппаратной части для серии NPort 5100 (англ.): скачать (0,5 Мб)

Руководство по аппаратной части для серии NPort 5100 (рус.): скачать (0,5 Мб)

Руководство пользователя NPort 5000 (англ.): скачать (21,5 Мб)

Руководство по использованию устройств NPort в режиме удаленного виртуального COM-порта компьютера (режим Real COM Mode) (рус.): скачать (0,9 Мб)

Отладка системы передачи данных RS-232/422/485 по сетям Ehternet. Мониторинг устройств NPort (рус.): скачать (0,6 Мб)

Руководство по использованию устройств NPort для «прозрачного» удлинения последовательной линии связи RS-232/422/485 по сетям Ethernet TCP/IP (режим Pair Connection) (рус.): скачать (0,9 Мб)

Руководство пользователя утилиты Moxa CLI Configuration Tool (англ.): скачать (1.1 Мб)

Настройка функции Force Tx Timeout в устройствах MOXA NPort. Для режимов Real COM, TCP Client, TCP Server, UDP Mode (рус.): скачать (0,4 Мб)

Руководство по безопасности для серии NPort 5000 (англ.): скачать (1 Мб)

3D-модель (stp): скачать (0,1 Мб)

Программное обеспечение

Firmware для NPort 5130, NPort 5150 (версия 3.11 от 15.03.2024): скачать (0,5 Мб)

Список изменений: скачать (0,1 Мб)

Утилита Moxa CLI Configuration Tool для Windows (версия 1.3 от 29.06.2023): скачать (2 Мб):

Список изменений: скачать (0,1 Мб)

• Windows 10
• Windows 11
• Windows 2000
• Windows 7
• Windows 8
• Windows 8.1
• Windows Server 2008 R2
• Windows Server 2012
• Windows Server 2012 R2
• Windows Server 2016
• Windows Server 2019
• Windows Server 2022

Утилита Moxa CLI Configuration Tool для Linux  (версия 1.3 от 29.06.2023): скачать (11 Мб):

Список изменений: скачать (0,1 Мб)

• Linux Kernel 2.6.x
• Linux Kernel 3.x
• Linux Kernel 4.x
• Linux Kernel 5.x

Утилита для поиска устройств (DSU) (версия 2.7 от 28.06.2023): скачать (2 Мб)

Список изменений: скачать (0,1 Мб)

• Windows 10
• Windows 11
• Windows 2000
• Windows 7
• Windows 8
• Windows 8.1
• Windows 95
• Windows 98
• Windows 98 SE
• Windows ME
• Windows NT
• Windows Server 2003
• Windows Server 2008
• Windows Server 2008 R2
• Windows Server 2012
• Windows Server 2012 R2
• Windows Server 2016
• Windows Server 2019
• Windows Server 2022
• Windows Vista
• Windows XP

Драйвер NPort Fixed TTY Driver для Unix (версия 3.5 от 20.03.2012): скачать (0,1 Мб):

• Mac OS X
• HP-UX
• IBM AIX 5.3
• FreeBSD 7.x/5.x/6.x
• QNX 4.25
• QNX 6.x
• SCO OpenServer 5/6
• SCO UnixWare 7
• Sun Solaris 10

Драйвер NPort Real TTY для Linux (Linux 2.x.x) (версия 2.0 от 24.10.2019): скачать (0,1 Мб)

Драйвер NPort Real TTY для Linux (Linux 3.x.x) (версия 3.0 от 24.10.2019): скачать (0,1 Мб)

Драйвер NPort Real TTY для Linux (Linux 4.x) (версия 4.2 от 17.01.2023): скачать (0,1 Мб)

Список изменений: скачать (0,1 Мб)

Драйвер NPort Real TTY для Linux (Linux 5.x) (версия 5.3 от 18.10.2023): скачать (0,1 Мб)

Список изменений: скачать (0,1 Мб)

Драйвер NPort Real TTY для Linux (Linux Kernel 6.x) (версия 6.0 от 04.05.2023): скачать (0,1 Мб)

Список изменений: скачать (0,4 Мб)

Драйвер NPort Real TTY для Linux (Linux Kernel 3.x) (версия 3.0 от 04.07.2024): скачать (0,1 Мб)

Список изменений: скачать (0,1 Мб)

Драйвер NPort Real TTY для Linux (Linux Kernel 3.x) (версия 3.0 от 04.07.2024): скачать (0,1 Мб)

Список изменений: скачать (0,1 Мб)

Драйвер для macOS 10.1x~14 (версия 1.2 от 10.11.2023): скачать (0,7 Кб)

Список изменений: скачать (41 Кб)

• macOS 10.12
• macOS 10.13
• macOS 10.14
• macOS 10.15
• macOS 11
• macOS 12
• macOS 13
• macOS 14

Драйвер для macOS 10.1x~14 (версия 1.2 от 10.11.2023): скачать (0,7 Кб)

Список изменений: скачать (41 Кб)

• macOS 10.12
• macOS 10.13
• macOS 10.14
• macOS 10.15
• macOS 11
• macOS 12
• macOS 13
• macOS 14

Драйвер для macOS 10.12~10.15 (версия 1.1 от 26.09.2022): скачать (0,6 Кб)

Список изменений: скачать (41 Кб)

• macOS 10.12
• macOS 10.13
• macOS 10.14
• macOS 10.15

NPort Windows CE Driver Manager (версия 1.6 от 15.11.2012): скачать (0,2 Мб):

• Windows CE 6.0/5.0

Windows Driver Manager (версия 3.4 от 24.01.2022): скачать (3 Мб)

Список изменений: скачать (0,4 Мб)

• Windows 10
• Windows 7
• Windows 8
• Windows 8.1
• Windows Server 2008 R2
• Windows Server 2012 R2
• Windows Server 2012
• Windows Server 2016
• Windows Server 2019

Windows Driver Manager (версия 4.2 от 11.12.2023): скачать (5 Мб)

Список изменений: скачать (0,4 Мб)

• Windows 11
• Windows Server 2022

Windows Driver Manager (версия 2.0 от 31.07.2019): скачать (3 Мб)

Список изменений: скачать (0,4 Мб)

• Windows 2000
• Windows 95
• Windows 98
• Windows 98 SE
• Windows ME
• Windows NT
• Windows Server 2003
• Windows Server 2008
• Windows Vista
• Windows XP

Драйвер WinXP Embedded для серии NPort (версия 1.14 от 05.04.2012): скачать (1 Мб)

Библиотека Android API (версия 1.1 от 22.12.2022): скачать (18 Мб)

Список изменений: скачать (0,1 Мб)

• Android 3.1.x и выше

Программное обеспечение NPort Administration Suite (версия 2.0 от 15.04.2019): скачать (4 Мб)

Программное обеспечение NPort Administrator Suite для Windows 10 — Server 2019 и более поздних (версия 4.0 от 17.01.2023): скачать (7 Мб)

Список изменений: скачать (0,1 Мб)

• Windows 10
• Windows 11
• Windows Server 2016
• Windows Server 2019
• Windows Server 2022

Программное обеспечение NPort Administration Suite для Windows 7 — 8.1 и Windows Server 2008 R2 или более поздних (версия 3.2 от 17.01.2023): скачать (4 Мб)

Список изменений: скачать (0,1 Мб)

• Windows 7
• Windows 8
• Windows 8.1
• Windows Server 2008 R2
• Windows Server 2012
• Windows Server 2012 R2

MXview Plug-in для серии NPort 5000 (версия 1.4 от 02.05.2023): скачать (32 Мб)

Список изменений: скачать (0,1 Мб)

• Windows 10
• Windows 7
• Windows Server 2012 R2
• Windows Server 2016
• Windows Server 2019

MXview One Plug-in для серии NPort 5100 (версия 1.4 от 11.06.2024): скачать (19.3 Мб)

• Список изменений: скачать (0,1 Мб)
• Windows 10
• Windows 11
• Windows Server 2016
• Windows Server 2019
• Windows Server 2022

MXview One Plug-in (Linux) для серии NPort 5100 (версия 1.4 от 11.06.2024): скачать (21.94 Мб)

Список изменений: скачать (0,1 Мб)

• Ubuntu 18.04
• Ubuntu 20.04
• Ubuntu 22.04

MXconfig Plug-in для серии NPort 5000 (версия 1.1 от 31.03.2021): скачать (2 Мб)

• Windows 10
• Windows 7
• Windows 8
• Windows Server 2008 R2
• Windows Server 2012
• Windows Server 2012 R2

MXconfig Plug-in (non- Java version) для серии NPort 5100 (версия v.1.3 от 26.04.2024): скачать (1.1 Мб)

Список изменений: скачать (44 Кв)

• Windows 10
• Windows 7
• Windows Server 2016
• Windows Server 2019

MXstudio (версия 3.2 от 30.04.2021): скачать (650 Мб)

Список изменений: скачать (0,1 Мб)

• Windows 10
• Windows 7
• Windows Server 2012 R2
• Windows Server 2016
• Windows Server 2019

MXview (версия 3.2.13 от 02.04.2024): скачать (440 Мб)

Список изменений: скачать (0,1 Мб)

• Windows 10
• Windows 7
• Windows Server 2012 R2
• Windows Server 2016
• Windows Server 2019

MXview One (версия 1.4.1 от 20.09.2024): скачать (300.8 Мб)

Список изменений: скачать (0,1 Мб)

• Windows 10
• Windows 11
• Windows Server 2016
• Windows Server 2019
• Windows Server 2022

MXview One (версия 1.4.1 от 20.09.2024): скачать (404.8 Мб)

Список изменений: скачать (0,1 Мб)

• Ubuntu 18.04
• Ubuntu 20.04
• Ubuntu 22.04

MXconfig (Java-версия 2.10.0 от 31.01.2024): скачать (120 Мб)

Список изменений: скачать (0,1 Мб)

• Windows 10
• Windows 7
• Windows Server 2008 R2
• Windows Server 2012
• Windows Server 2012 R2
• Windows Server 2016
• Windows Server 2019

Утилита NPort Search (версия 1.15 от 30.06.2014): скачать (0,9 Мб)

Терминальная утилита PComm Lite для Windows 2000, XP, 2003, Vista, 2008, 7 (x86 и x64) (версия 1.6 от 14.05.2012): скачать (2 Мб)

Аксессуары

Картинка с сайта: moxa.ru

Обзоры

Технологии

MOXA NPort 5150, 5130, 5110 преобразователи интерфейсов RS-232/422/485 в Ethernet отличаются интерфейсами как изображено на рисунке ниже:

Картинка с сайта: moxa-ural.ru

Сброс настроек

Для сброса настроек преобразователя интерфейсов серии 5100 воспользуйтесь кнопкой перезагрузки reset расположенной на корпусе. Для установки настроек по умолчанию необходимо нажать и удерживать кнопку reset в течении пяти секунд, до тех пор, пока не перестанет мигать светодиодный индикатор ready.

• Купить преобразователь Nport 5150 по дилерским ценам со склада можно отправив запрос в свободном формате на почту или через карточку товара

Светодиодные индикаторы

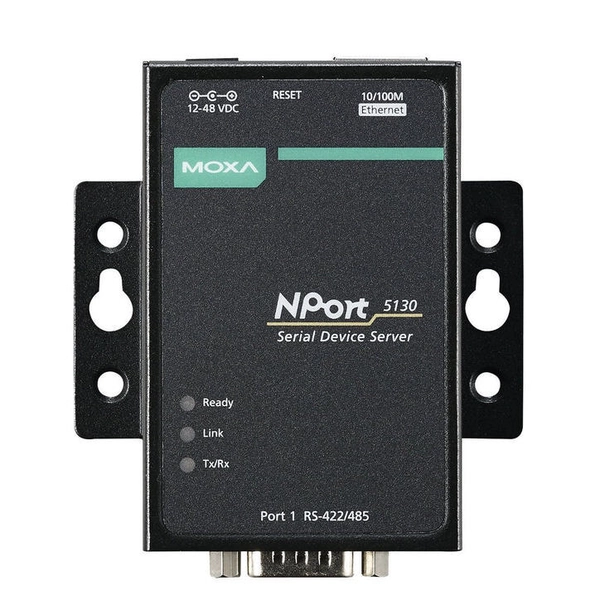

На верхней̆ панели сервера NPort 5100 расположены три светодиодных индикатора.

Картинка с сайта: moxa-ural.ru

Построечные резисторы Pull High/Pull Low сигналов RS-422/485 (150 КОм или 1 КОм)

Для установки значений pull high/low используйте построечные резисторы, расположенные с обратной стороны на корпусе. Значение по умолчанию – 150 КОм. Замкните джемперы для установки значения 1 КОм. Не рекомендуется использовать значение 1 кОм для режима передачи данных RS-232, Поскольку это приводит к ухудшению сигнала RS-232 и уменьшению дальности связи.

Распиновка

Выводы ethernet порта расположены как указано на рисунках ниже:

NPort 5110 – Расположение выводов разъема DB9 «папа» (RS-232)

Картинка с сайта: moxa-ural.ru

NPort 5130 – Расположение выводов разъема DB9 «папа» (RS-422/485)

Картинка с сайта: moxa-ural.ru

NPort 5150 – Расположение выводов разъема DB9 «папа» (RS-232/422/485)

Картинка с сайта: moxa-ural.ru

Технические спецификации

            В комплект поставки преобразователей интерфейсов 5150, 5130 и 5110 входят:

• — Сервер серии NPort 5100
  • — Адаптер питания 100-240 В переменного тока, кроме моделей̆ работающих в расширенном диапазоне температур
• — 4 противоскользящие подушки
• — CD с документацией̆ и ПО
• — Руководство по аппаратной̆ установке
• — Гарантийный̆ талон

Крепеж для din-рейки 35мм DK-35A включается опционально.

Модели с литером —Т обозначают устройства, работающие в расширенном температурном диапазоне.

Картинка с сайта: moxa-ural.ru

Картинка с сайта: moxa-ural.ru

Картинка с сайта: moxa-ural.ru

Параметры последовательной связи

• Количество последовательных портов

  1

• Тип последовательных портов

  RS-422/485 

• Разъем последовательного порта

  DB9 ‘папа’ 

• Передаваемые сигналы

  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 1.5, 2 

• Управление потоками данных

  RTS/CTS, XON/XOFF 

• Скорость передачи данных, бит/с

  50 ~ 921600 

• Резистор Pull High/Low для RS-485

  1 кОм, 150 кОм

• Управление направлением передачи данных по RS-485

  ADDC® (автоматическое) 

Интерфейс

• Общее количество портов

  1

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Тип разъема

  RJ45 (8 конт.) 

• Сетевые протоколы

  ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Управление устройством

• Интерфейс управления

  Telnet-консоль 
  Web-интерфейс 
  Windows-утилита 

• Кнопка Reset

  Есть 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  200 мА при 12 В

• Разъем электропитания

  Концентрический штекер 

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +55 

• Температура хранения, °C

  -40 ~ +75 

• Рабочая влажность, %

  5 ~ 95 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  52 х 80 х 22

• Вес нетто, кг

  0.34

Монтаж

• Монтаж

  на DIN-рейку (опционально) 
  Настольный/настенный 

Наличие международных сертификатов

• Безопасность

  UL60950-1 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-11 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55032/24 

• Среднее время наработки на отказ (MTBF), часов

  2836863

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  блок питания 
