Moxa nport 5210 инструкция

Документация

Datasheet (англ.): скачать (3 Мб)

Руководство по быстрой установке (англ.): скачать (2 Мб)

Руководство по аппаратной части (рус.): скачать (0,2 Мб)

Руководство пользователя NPort 5000 (англ.): скачать (21,5 Мб)

Руководство по использованию устройств NPort в режиме удаленного виртуального COM-порта компьютера (режим Real COM Mode) (рус.): скачать (0,9 Мб)

Отладка системы передачи данных RS-232/422/485 по сетям Ethernet. Мониторинг устройств NPort (рус.): скачать (0,6 Мб)

Руководство по использованию устройств NPort для «прозрачного» удлинения последовательной линии связи RS-232/422/485 по сетям Ethernet TCP/IP (режим Pair Connection) (рус.): скачать (0,9 Мб)

Руководство пользователя утилиты Moxa CLI Configuration Tool (англ.): скачать (1.1 Мб)

Настройка функции Force Tx Timeout в устройствах MOXA NPort. Для режимов Real COM, TCP Client, TCP Server, UDP Mode (рус.): скачать (0,4 Мб)

Руководство по безопасности для серии NPort 5000 (англ.): скачать (1 Мб)

Чертеж для AutoCAD 2D (dwg): скачать (0,4 Мб)

3D-модель (stp): скачать (0,1 Мб)

Программное обеспечение

Firmware для серии NPort 5200 (версия 2.14 от 15.03.2024): скачать (0,5 Мб)

Список изменений: скачать (0,1 Мб)

Firmware для серии NPort 5200 (версия 2.13 от 30.09.2021): скачать (0,5 Мб)

Список изменений: скачать (0,1 Мб)

Утилита Moxa CLI Configuration Tool для Windows (версия 1.3 от 29.06.2023): скачать (2 Мб):

Список изменений: скачать (0,1 Мб)

• Windows 10
• Windows 11
• Windows 2000
• Windows 7
• Windows 8
• Windows 8.1
• Windows Server 2008 R2
• Windows Server 2012
• Windows Server 2012 R2
• Windows Server 2016
• Windows Server 2019
• Windows Server 2022

Утилита Moxa CLI Configuration Tool для Linux  (версия 1.3 от 29.06.2023): скачать (11 Мб):

Список изменений: скачать (0,1 Мб)

• Linux Kernel 2.6.x
• Linux Kernel 3.x
• Linux Kernel 4.x
• Linux Kernel 5.x

Утилита для поиска устройств (DSU) (версия 2.7 от 28.06.2023): скачать (2 Мб)

Список изменений: скачать (0,1 Мб)

• Windows 10
• Windows 11
• Windows 2000
• Windows 7
• Windows 8
• Windows 8.1
• Windows 95
• Windows 98
• Windows 98 SE
• Windows ME
• Windows NT
• Windows Server 2003
• Windows Server 2008
• Windows Server 2008 R2
• Windows Server 2012
• Windows Server 2012 R2
• Windows Server 2016
• Windows Server 2019
• Windows Server 2022
• Windows Vista
• Windows XP

Драйвер NPort Fixed TTY Driver для Unix (версия 3.5 от 20.03.2012): скачать (0,1 Мб):

• Mac OS X
• HP-UX
• IBM AIX 5.3
• FreeBSD 7.x/5.x/6.x
• QNX 4.25
• QNX 6.x
• SCO OpenServer 5/6
• SCO UnixWare 7
• Sun Solaris 10

Драйвер NPort Real TTY для Linux (Linux 2.x.x) (версия 2.0 от 24.10.2019): скачать (0,1 Мб)

Драйвер NPort Real TTY для Linux (Linux 3.x.x) (версия 3.0 от 24.10.2019): скачать (0,1 Мб)

Драйвер NPort Real TTY для Linux (Linux 4.x) (версия 4.2 от 17.01.2023): скачать (0,1 Мб)

Список изменений: скачать (0,1 Мб)

Драйвер NPort Real TTY для Linux (Linux 5.x) (версия 5.3 от 18.10.2023): скачать (0,1 Мб)

Список изменений: скачать (0,1 Мб)

Драйвер NPort Real TTY для Linux (Linux Kernel 6.x) (версия 6.0 от 04.05.2023): скачать (0,1 Мб)

Список изменений: скачать (0,4 Мб)

Драйвер NPort Real TTY для Linux (Linux Kernel 3.x) (версия 3.0 от 04.07.2024): скачать (0,1 Мб)

Список изменений: скачать (0,1 Мб)

Драйвер для macOS 10.1x~14 (версия 1.2 от 10.11.2023): скачать (0,7 Кб)

Список изменений: скачать (41 Кб)

• macOS 10.12
• macOS 10.13
• macOS 10.14
• macOS 10.15
• macOS 11
• macOS 12
• macOS 13
• macOS 14

Драйвер для macOS 10.12~10.15 (версия 1.1 от 26.09.2022): скачать (0,6 Кб)

Список изменений: скачать (41 Кб)

• macOS 10.12
• macOS 10.13
• macOS 10.14
• macOS 10.15

NPort Windows CE Driver Manager (версия 1.6 от 15.11.2012): скачать (0,2 Мб):

• Windows CE 6.0/5.0

Windows Driver Manager (версия 3.4 от 24.01.2022): скачать (3 Мб)

Список изменений: скачать (0,4 Мб)

• Windows 10
• Windows 7
• Windows 8
• Windows 8.1
• Windows Server 2008 R2
• Windows Server 2012 R2
• Windows Server 2012
• Windows Server 2016
• Windows Server 2019

Windows Driver Manager (версия 4.2 от 11.12.2023): скачать (5 Мб)

Список изменений: скачать (0,4 Мб)

• Windows 11
• Windows Server 2022

Windows Driver Manager (версия 2.0 от 31.07.2019): скачать (3 Мб)

Список изменений: скачать (0,4 Мб)

• Windows 2000
• Windows 95
• Windows 98
• Windows 98 SE
• Windows ME
• Windows NT
• Windows Server 2003
• Windows Server 2008
• Windows Vista
• Windows XP

Драйвер WinXP Embedded для серии NPort (версия 1.14 от 05.04.2012): скачать (1 Мб)

Библиотека Android API (версия 1.1 от 22.12.2022): скачать (18 Мб)

Список изменений: скачать (0,1 Мб)

• Android 3.1.x и выше

Программное обеспечение NPort Administration Suite (версия 2.0 от 15.04.2019): скачать (4 Мб)

Программное обеспечение NPort Administrator Suite для Windows 10 — Server 2019 и более поздних (версия 4.0 от 17.01.2023): скачать (7 Мб)

Список изменений: скачать (0,1 Мб)

• Windows 10
• Windows 11
• Windows Server 2016
• Windows Server 2019
• Windows Server 2022

Программное обеспечение NPort Administration Suite для Windows 7 — 8.1 и Windows Server 2008 R2 или более поздних (версия 3.2 от 17.01.2023): скачать (4 Мб)

Список изменений: скачать (0,1 Мб)

• Windows 7
• Windows 8
• Windows 8.1
• Windows Server 2008 R2
• Windows Server 2012
• Windows Server 2012 R2

MXview Plug-in для серии NPort 5000 (версия 1.4 от 02.05.2023): скачать (32 Мб)

Список изменений: скачать (0,1 Мб)

• Windows 10
• Windows 7
• Windows Server 2012 R2
• Windows Server 2016
• Windows Server 2019

MXview One Plug-in для серии NPort 5200 (версия 1.4 от 11.06.2024): скачать (19.3 Мб)

Список изменений: скачать (0,1 Мб)

• Windows 10
• Windows 11
• Windows Server 2016
• Windows Server 2019
• Windows Server 2022

MXview One Plug-in (Linux) для серии NPort 5200 (версия 1.4 от 11.06.2024): скачать (21.94 Мб)

Список изменений: скачать (0,1 Мб)

• Ubuntu 18.04
• Ubuntu 20.04
• Ubuntu 22.04

MXconfig Plug-in для серии NPort 5000 (версия 1.1 от 31.03.2021): скачать (2 Мб)

• Windows 10
• Windows 7
• Windows 8
• Windows Server 2008 R2
• Windows Server 2012
• Windows Server 2012 R2

MXconfig Plug-in (non- Java version) для серии NPort 5200 (версия v.1.3 от 26.04.2024): скачать (1.1 Мб)

Список изменений: скачать (44 Кв)

• Windows 10
• Windows 7
• Windows Server 2016
• Windows Server 2019

MXstudio (версия 3.2 от 30.04.2021): скачать (650 Мб)

Список изменений: скачать (0,1 Мб)

• Windows 10
• Windows 7
• Windows Server 2012 R2
• Windows Server 2016
• Windows Server 2019

MXview One (версия 1.5.0 от 22.01.2025): скачать (284 Мб)

Список изменений: скачать (0,1 Мб)

• Windows 10
• Windows 11
• Windows Server 2016
• Windows Server 2019
• Windows Server 2022

MXview One (версия 1.5.0 от 22.01.2025): скачать (508 Мб)

Список изменений: скачать (0,1 Мб)

• Ubuntu 18.04
• Ubuntu 20.04
• Ubuntu 22.04

MXconfig (Java-версия 2.10.0 от 31.01.2024): скачать (120 Мб)

Список изменений: скачать (0,1 Мб)

• Windows 10
• Windows 7
• Windows Server 2008 R2
• Windows Server 2012
• Windows Server 2012 R2
• Windows Server 2016
• Windows Server 2019

Утилита NPort Search (версия 1.15 от 30.06.2014): скачать (0,9 Мб)

Терминальная утилита PComm Lite для Windows 2000, XP, 2003, Vista, 2008, 7 (x86 и x64) (версия 1.6 от 14.05.2012): скачать (2 Мб)

Аксессуары

Картинка с сайта: moxa.ru

Обзоры

Технологии

Специалисты АВЕОН рекомендуют…

Олег Меньшиков, менеджер отдела продаж АВЕОН:

Одной из актуальных проблем в области систем связи является проблема совместимости различных видов устройств. Значительная доля оборудования все еще работает с протоколами RS-232, преобразователи последовательных интерфейсов еще много лет будут являться одним из самых востребованных продуктов на рынке промышленных коммуникаций.

Для интеграции промышленных устройств с последовательными интерфейсами в сеть Ethernet производитель MOXA предлагает использовать конвертер интерфейсов NPort-5210.
Настройка модели не займет много времени, а способы управления через Telnet, консольный пор или WEB-консоль – интуитивны.

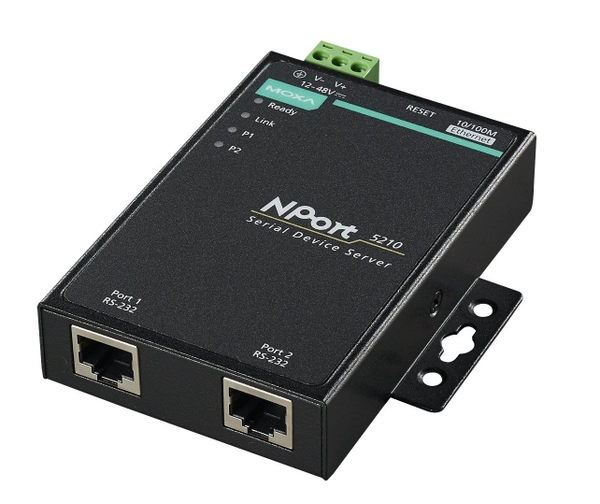

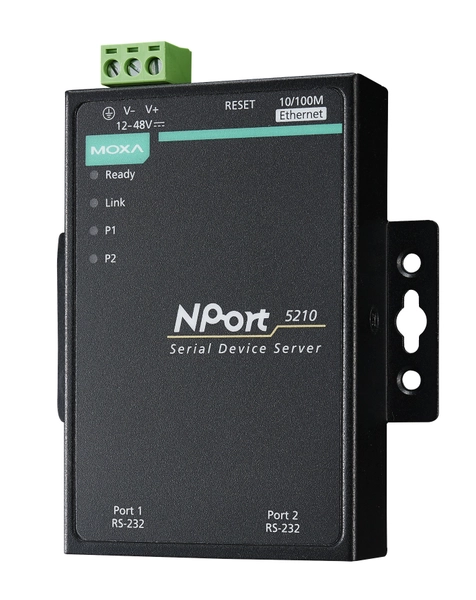

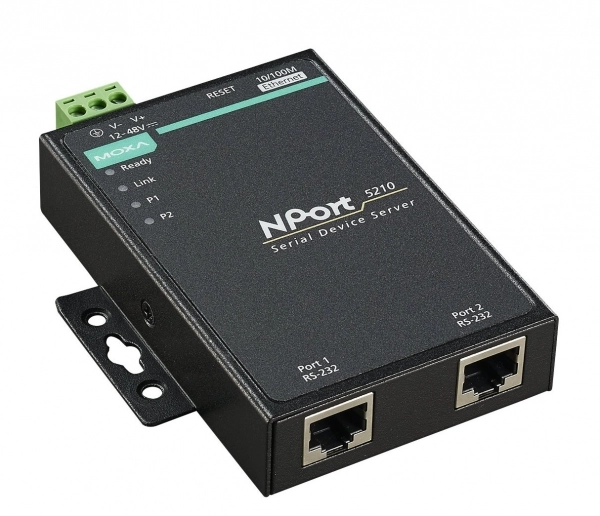

Особенности устройства MOXA NPort-5210:

• небольшие габариты, монтаж на din-рейку;
• простота настройки и управления посредством Telnet, COM-порта, веб-интерфейса;
• поддержка всех базовых сетевых протоколов, SNMP, SNTP;
• однофазный радиальный интерфейс с трансляцией сигнала на расстояние до 15 м;
• соответствие международным сертификатам;
• управление устройствами через интернет.

Преобразователь поддерживает все стандартные протоколы HTTP, Telnet, SNTP, SMTP, BootP, ICMP, TCP, UDP, DHCP, DNS, SNMP V1. Разработчики снабдили изделие 2 COM-портами RS-232 с разъемами RJ-45 и одним высокоскоростным портом Ethernet 10/100 Мбит/с, что позволит сэкономить на дополнительном сервере при подключении нескольких устройств. Скорость COM-портов увеличена до 921.6 Кбит/с.

Устройство NPort-5210 имеет компактный размер и легко монтируется – это позволяет использовать его для подключения RS-232 устройств, таких как измерители, охранное оборудование, станки с программным управлением и другие интеллектуальные устройства к IP Ethernet LAN, и управлять устройством с любой точки сети или даже через Internet.

На вкладке «Документации» вы найдете инструкцию на русском языке к MOXA NPort-5210.

– 1 – – 2 – – 3 –

P/N: 1802052000311

NPort 5200 Series

Quick Installation Guide

Sixth Edition, March 2012

1. Overview

The NPort 5200 Series of compact palm—sized device servers are

used to control RS—232 (NPort 5210/5230/5210—T/5230—T) or

RS—422/485 (NPort 5230/5232/5232I/5230—T/5232—T/5232I—T)

serial devices over a TCP/IP—based Ethernet.

Note:

“-T” indicates an extended temperature model.

2. Package Checklist

Before installing NPort 5200, verify that the package contains the

following items:

• 1 NPort 5200 2—port Serial Device Server

• Documentation & Software CD

• NPort 5200 Series Quick Installation Guide

Optional Accessories

DIN—Rail Mounting Kit (35 mm)

RJ45 (8—pin) to DB9 (F) cable, 150 cm

Notify your sales representative if any of the above items is

missing or damaged.

3. Hardware Introduction

The NPort 5200 series of device servers are used to control

RS—232/422/485 devices. NPort 5210/5210—T has two 8—pin RJ45

ports, both for the RS—232 interface. NPort 5230/5230—T has one

10—pin terminal block, with 5 pins used for one RS—232 port, and 5

pins used for one RS—422/485 port. NPort

5232/5232I/5232—T/5232I—T have one 10—pin terminal block, with

5 pins used for one RS—422/485 port, and 5 pins used for another

RS—422/485 port.

Reset Button—Press the Reset button continuously for 5 sec to

load factory defaults: Use a pointed object, such as a straightened

paper clip or toothpick, to press the reset button. This will cause

the Ready LED to blink on and off. The factory defaults will be

loaded once the Ready LED stops blinking (after about 5 seconds).

At this point, you should release the reset button.

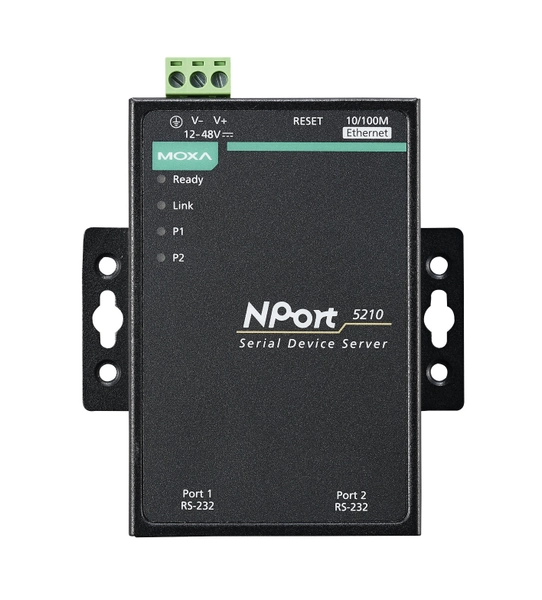

NPort 5200 LED Indicators (top panel)

LED Function

Ready

red

Steady on:

Power is on and NPort 5200 is

booting up.

Blinking:

Indicates an IP conflict, or DHCP

or BOOTP server did n

ot respond

properly.

green

Steady on:

Power is on and NPort 5200 is

functioning normally.

Blinking:

The device server has been

located by Administrator’s

Location function

off

Power is off, or power error condition exists.

Ethernet

orange

10 Mbps Ethernet connection.

green

100 Mbps Ethernet connection.

off

Ethernet cable is disconnected, or has a

short.

P1, P2

orange

Serial port is receiving data.

green

Serial port is transmitting data.

off

No data is being transmitted or received

through the serial port.

4. Hardware Installation Procedure

STEP 1: After removing NPort 5200 from the box, the first thing

you should do is connect the power adaptor. Connect the 12—30

VDC power line with NPort 5200’s terminal block, or connect the

DIN—Rail power supply with NPort 5200’s terminal block.

STEP 2: Connect NPort 5200 to a network. Use a standard

straight—through Ethernet cable to connect to a Hub or Switch.

When setting up or testing NPort 5200, you might find it

convenient to connect directly to your computer’s Ethernet port. In

this case, use a cross—over Ethernet cable.

STEP 3: Connect NPort 5200’s serial port to a serial device.

STEP 4: Placement Options

—

Rail

or Wall Mount options, as

illustrated here.

Wall Mount

DIN—Rail
