w w w . b i s s e l l . c o m

11

Э

ксплуатация

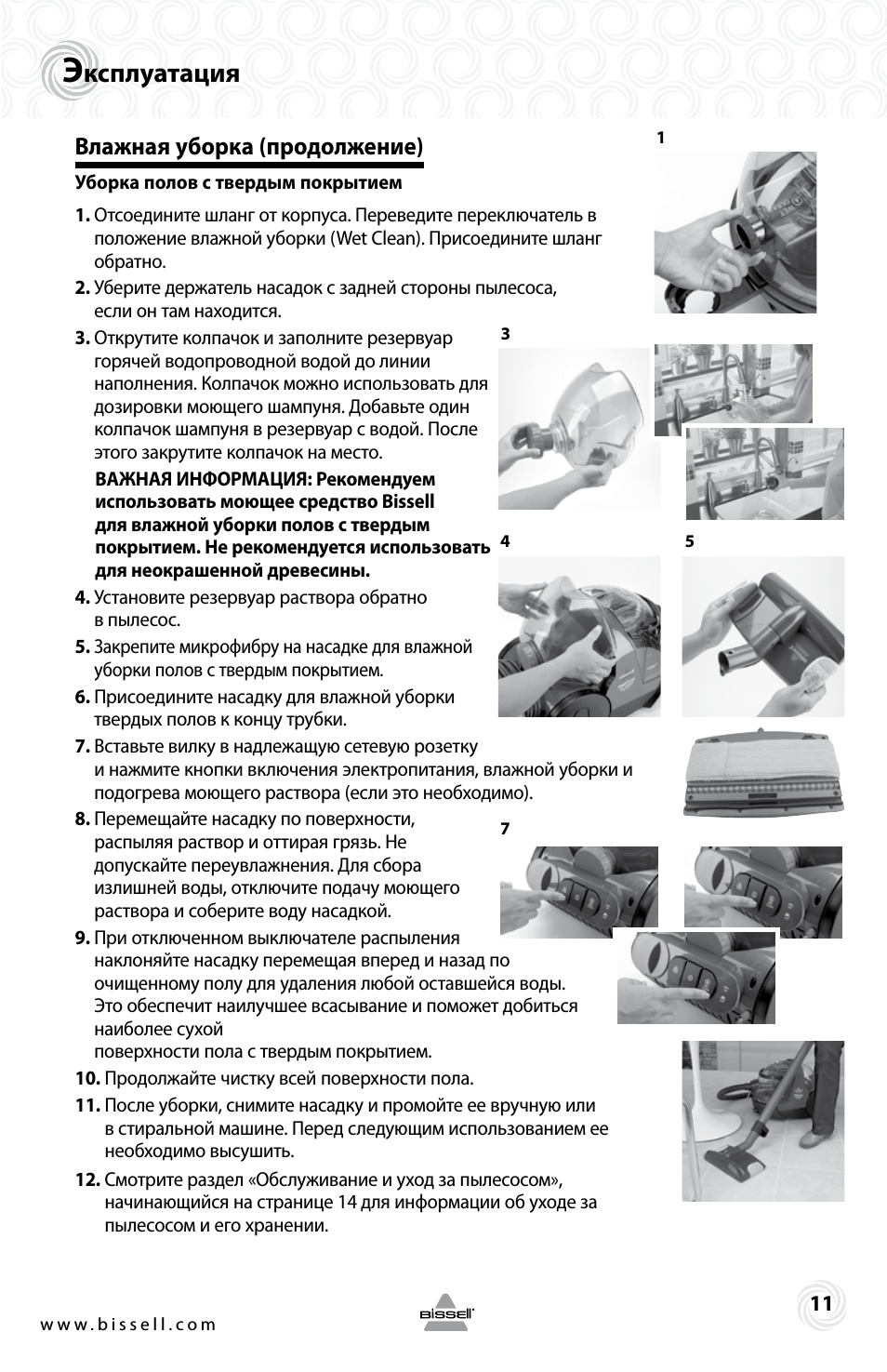

Влажная уборка (продолжение)

Уборка полов с твердым покрытием
1. Отсоедините шланг от корпуса. Переведите переключатель в

положение влажной уборки (Wet Clean). Присоедините шланг

обратно.

2. Уберите держатель насадок с задней стороны пылесоса,

если он там находится.

3. Открутите колпачок и заполните резервуар

горячей водопроводной водой до линии

наполнения. Колпачок можно использовать для

дозировки моющего шампуня. Добавьте один

колпачок шампуня в резервуар с водой. После

этого закрутите колпачок на место.

ВАжнАЯ инфОРмАциЯ: Рекомендуем

использовать моющее средство Bissell

для влажной уборки полов с твердым

покрытием. не рекомендуется использовать

для неокрашенной древесины.

4. Установите резервуар раствора обратно

в пылесос.

5. Закрепите микрофибру на насадке для влажной

уборки полов с твердым покрытием.

6. Присоедините насадку для влажной уборки

твердых полов к концу трубки.

7. Вставьте вилку в надлежащую сетевую розетку

и нажмите кнопки включения электропитания, влажной уборки и

подогрева моющего раствора (если это необходимо).

8. Перемещайте насадку по поверхности,

распыляя раствор и оттирая грязь. Не

допускайте переувлажнения. Для сбора

излишней воды, отключите подачу моющего

раствора и соберите воду насадкой.

9. При отключенном выключателе распыления

наклоняйте насадку перемещая вперед и назад по

очищенному полу для удаления любой оставшейся воды.

Это обеспечит наилучшее всасывание и поможет добиться

наиболее сухой

поверхности пола с твердым покрытием.

10. Продолжайте чистку всей поверхности пола.
11. После уборки, снимите насадку и промойте ее вручную или

в стиральной машине. Перед следующим использованием ее

необходимо высушить.

12. Смотрите раздел «Обслуживание и уход за пылесосом»,

начинающийся на странице 14 для информации об уходе за

пылесосом и его хранении.

1

4

5

3

7

w w w . b i s s e l l . c o m

Э

ксплуатация

12

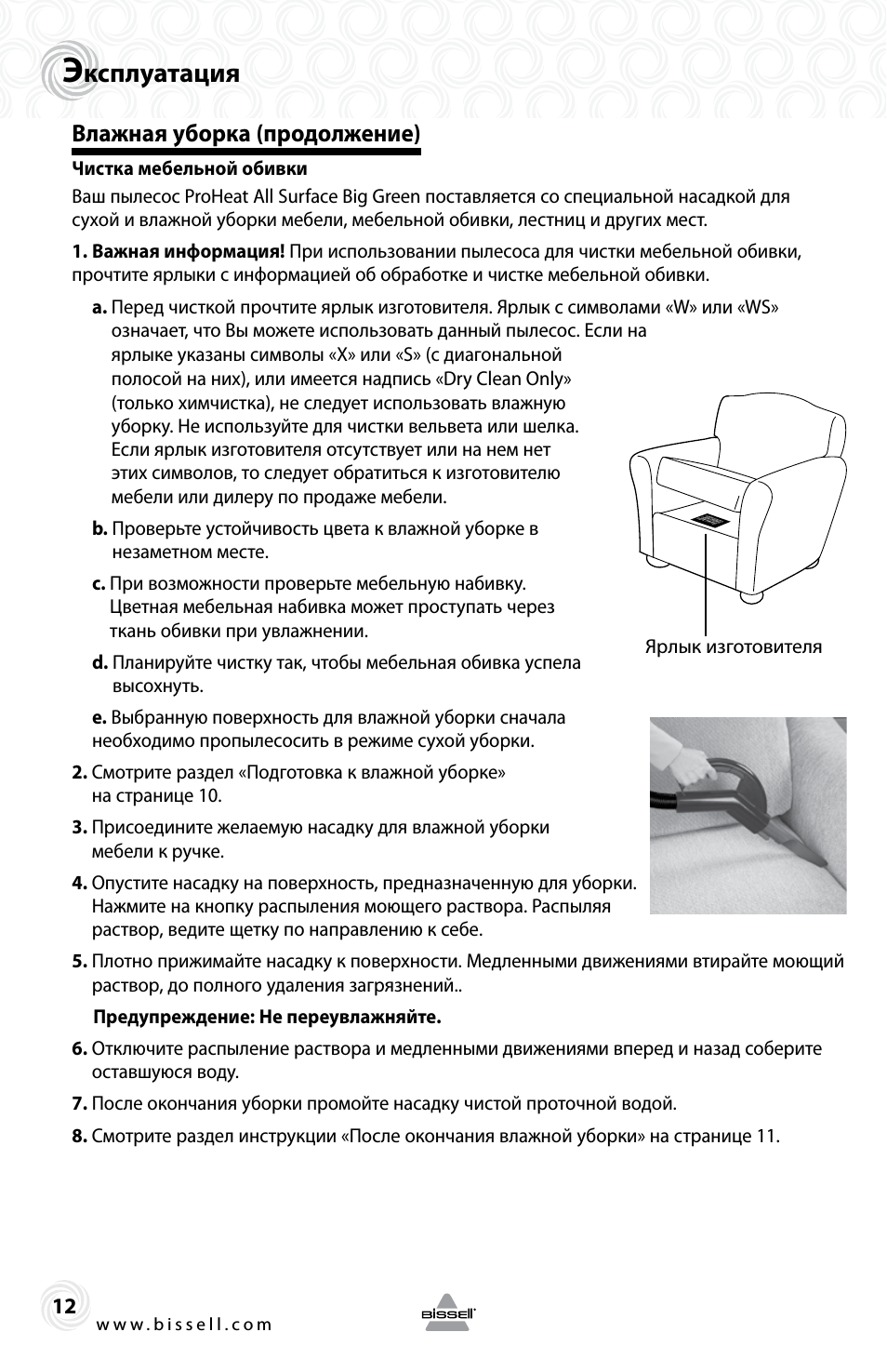

Влажная уборка (продолжение)

Чистка мебельной обивки
Ваш пылесос ProHeat All Surface Big Green поставляется со специальной насадкой для

сухой и влажной уборки мебели, мебельной обивки, лестниц и других мест.
1. Важная информация! При использовании пылесоса для чистки мебельной обивки,

прочтите ярлыки с информацией об обработке и чистке мебельной обивки.

a. Перед чисткой прочтите ярлык изготовителя. Ярлык с символами «W» или «WS»

означает, что Вы можете использовать данный пылесос. Если на

ярлыке указаны символы «X» или «S» (с диагональной

полосой на них), или имеется надпись «Dry Clean Only»

(только химчистка), не следует использовать влажную

уборку. Не используйте для чистки вельвета или шелка.

Если ярлык изготовителя отсутствует или на нем нет

этих символов, то следует обратиться к изготовителю

мебели или дилеру по продаже мебели.

b. Проверьте устойчивость цвета к влажной уборке в

незаметном месте.

c. При возможности проверьте мебельную набивку.

Цветная мебельная набивка может проступать через

ткань обивки при увлажнении.

d. Планируйте чистку так, чтобы мебельная обивка успела

высохнуть.

e. Выбранную поверхность для влажной уборки сначала

необходимо пропылесосить в режиме сухой уборки.

2. Смотрите раздел «Подготовка к влажной уборке»

на странице 10.

3. Присоедините желаемую насадку для влажной уборки

мебели к ручке.

4. Опустите насадку на поверхность, предназначенную для уборки.

Нажмите на кнопку распыления моющего раствора. Распыляя

раствор, ведите щетку по направлению к себе.

5. Плотно прижимайте насадку к поверхности. Медленными движениями втирайте моющий

раствор, до полного удаления загрязнений..

Предупреждение: не переувлажняйте.
6. Отключите распыление раствора и медленными движениями вперед и назад соберите

оставшуюся воду.

7. После окончания уборки промойте насадку чистой проточной водой.
8. Смотрите раздел инструкции «После окончания влажной уборки» на странице 11.

Adsdfdd

ghg bvh

cvbbj jkn hnbj

jkvh

gcghhjj jhffhl k

llgh

Ярлык изготовителя

w w w . b i s s e l l . c o m

13

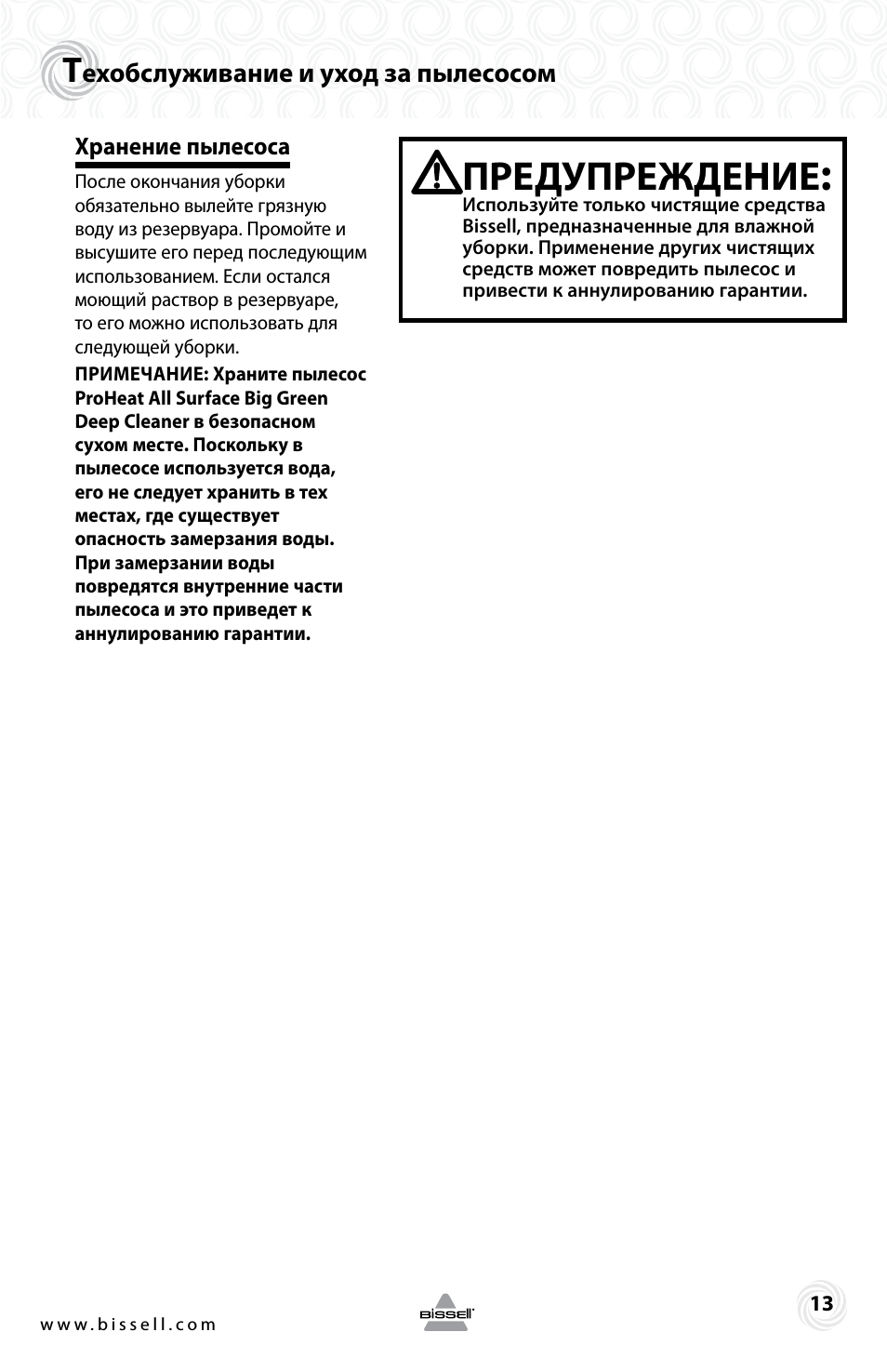

Т

ехобслуживание и уход за пылесосом

Хранение пылесоса

После окончания уборки

обязательно вылейте грязную

воду из резервуара. Промойте и

высушите его перед последующим

использованием. Если остался

моющий раствор в резервуаре,

то его можно использовать для

следующей уборки.
ПРимЕЧАниЕ: Храните пылесос

ProHeat All Surface Big Green

Deep Cleaner в безопасном

сухом месте. Поскольку в

пылесосе используется вода,

его не следует хранить в тех

местах, где существует

опасность замерзания воды.

При замерзании воды

повредятся внутренние части

пылесоса и это приведет к

аннулированию гарантии.

ПРЕДУПРЕжДЕниЕ

:

Используйте только чистящие средства

Bissell, предназначенные для влажной

уборки. Применение других чистящих

средств может повредить пылесос и

привести к аннулированию гарантии.

w w w . b i s s e l l . c o m

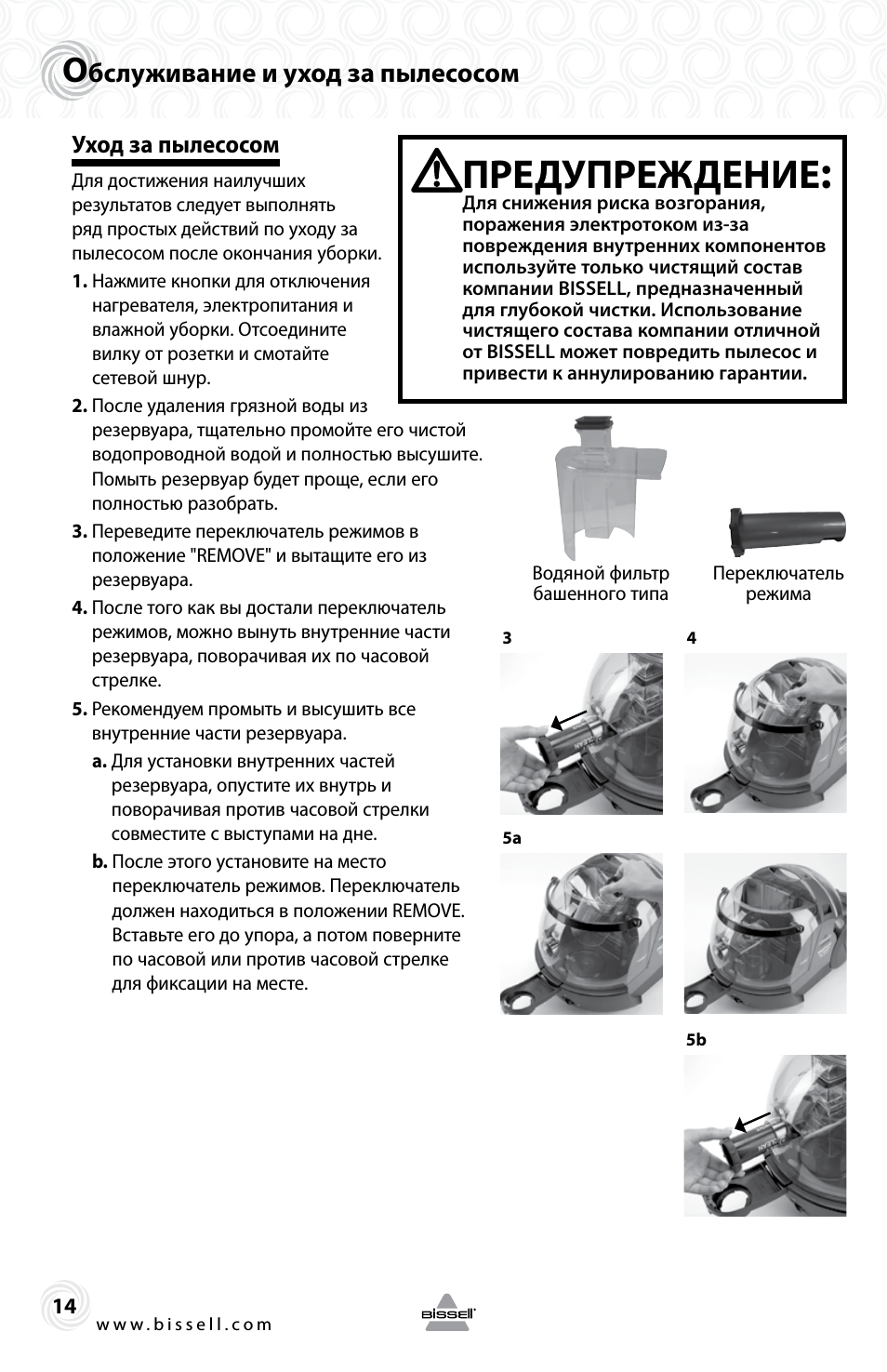

О

бслуживание и уход за пылесосом

14

Уход за пылесосом

Для достижения наилучших

результатов следует выполнять

ряд простых действий по уходу за

пылесосом после окончания уборки.
1. Нажмите кнопки для отключения

нагревателя, электропитания и

влажной уборки. Отсоедините

вилку от розетки и смотайте

сетевой шнур.

2. После удаления грязной воды из

резервуара, тщательно промойте его чистой

водопроводной водой и полностью высушите.

Помыть резервуар будет проще, если его

полностью разобрать.

3. Переведите переключатель режимов в

положение «REMOVE» и вытащите его из

резервуара.

4. После того как вы достали переключатель

режимов, можно вынуть внутренние части

резервуара, поворачивая их по часовой

стрелке.

5. Рекомендуем промыть и высушить все

внутренние части резервуара.
a. Для установки внутренних частей

резервуара, опустите их внутрь и

поворачивая против часовой стрелки

совместите с выступами на дне.

b. После этого установите на место

переключатель режимов. Переключатель

должен находиться в положении REMOVE.

Вставьте его до упора, а потом поверните

по часовой или против часовой стрелке

для фиксации на месте.

Водяной фильтр

башенного типа

Переключатель

режима

3

5a

4

5b

ПРЕДУПРЕжДЕниЕ

:

Для снижения риска возгорания,

поражения электротоком из-за

повреждения внутренних компонентов

используйте только чистящий состав

компании BISSELL, предназначенный

для глубокой чистки. Использование

чистящего состава компании отличной

от BISSELL может повредить пылесос и

привести к аннулированию гарантии.

w w w . b i s s e l l . c o m

15

Т

ехобслуживание и уход за пылесосом

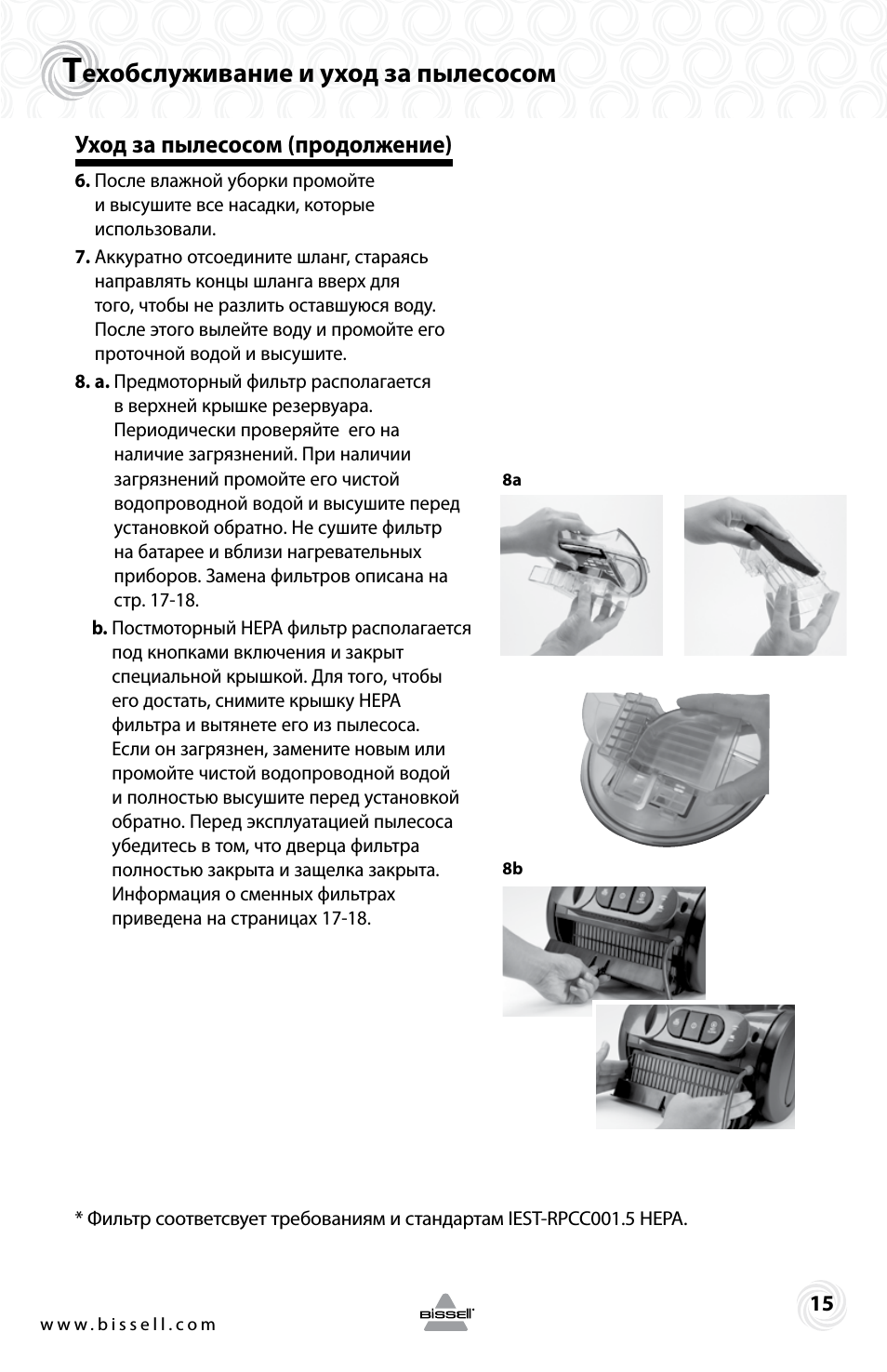

Уход за пылесосом (продолжение)

6. После влажной уборки промойте

и высушите все насадки, которые

использовали.

7. Аккуратно отсоедините шланг, стараясь

направлять концы шланга вверх для

того, чтобы не разлить оставшуюся воду.

После этого вылейте воду и промойте его

проточной водой и высушите.

8. a. Предмоторный фильтр располагается

в верхней крышке резервуара.

Периодически проверяйте его на

наличие загрязнений. При наличии

загрязнений промойте его чистой

водопроводной водой и высушите перед

установкой обратно. Не сушите фильтр

на батарее и вблизи нагревательных

приборов. Замена фильтров описана на

стр. 17-18.

b. Постмоторный HEPA фильтр располагается

под кнопками включения и закрыт

специальной крышкой. Для того, чтобы

его достать, снимите крышку HEPA

фильтра и вытянете его из пылесоса.

Если он загрязнен, замените новым или

промойте чистой водопроводной водой

и полностью высушите перед установкой

обратно. Перед эксплуатацией пылесоса

убедитесь в том, что дверца фильтра

полностью закрыта и защелка закрыта.

Информация о сменных фильтрах

приведена на страницах 17-18.

* Фильтр соответсвует требованиям и стандартам IEST-RPCC001.5 HEPA.

8a

8b

w w w . b i s s e l l . c o m

В

ыявление и устранение неисправностей

16

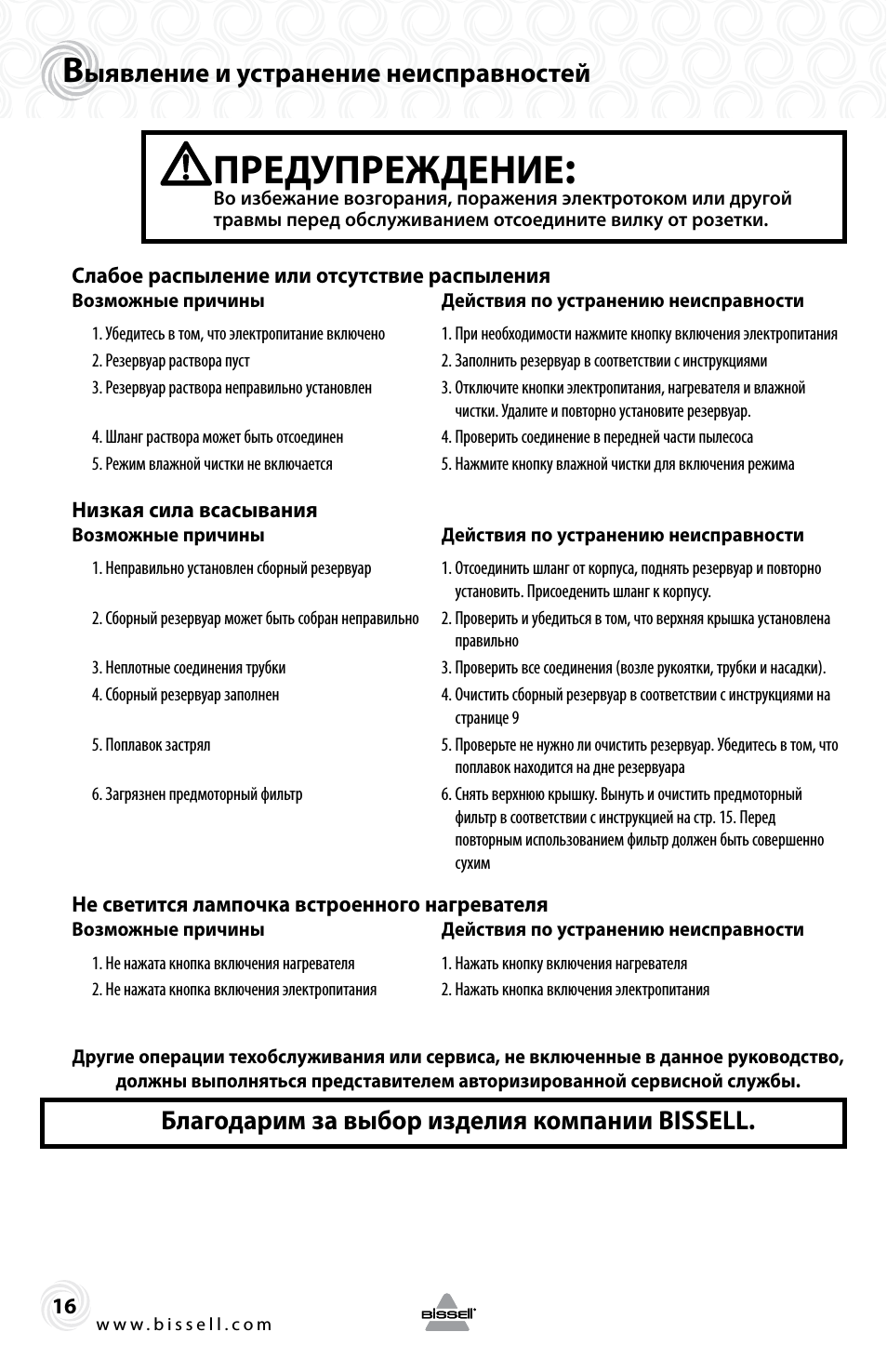

Слабое распыление или отсутствие распыления

Возможные причины

Действия по устранению неисправности

1. Убедитесь в том, что электропитание включено

1. При необходимости нажмите кнопку включения электропитания

2. Резервуар раствора пуст

2. Заполнить резервуар в соответствии с инструкциями

3. Резервуар раствора неправильно установлен

3. Отключите кнопки электропитания, нагревателя и влажной

чистки. Удалите и повторно установите резервуар.

4. Шланг раствора может быть отсоединен

4. Проверить соединение в передней части пылесоса

5. Режим влажной чистки не включается

5. Нажмите кнопку влажной чистки для включения режима

низкая сила всасывания

Возможные причины

Действия по устранению неисправности

1. Неправильно установлен сборный резервуар

1. Отсоединить шланг от корпуса, поднять резервуар и повторно

установить. Присоеденить шланг к корпусу.

2. Сборный резервуар может быть собран неправильно 2. Проверить и убедиться в том, что верхняя крышка установлена

правильно

3. Неплотные соединения трубки

3. Проверить все соединения (возле рукоятки, трубки и насадки).

4. Сборный резервуар заполнен

4. Очистить сборный резервуар в соответствии с инструкциями на

странице 9

5. Поплавок застрял

5. Проверьте не нужно ли очистить резервуар. Убедитесь в том, что

поплавок находится на дне резервуара

6. Загрязнен предмоторный фильтр

6. Снять верхнюю крышку. Вынуть и очистить предмоторный

фильтр в соответствии с инструкцией на стр. 15. Перед
повторным использованием фильтр должен быть совершенно
сухим

не светится лампочка встроенного нагревателя

Возможные причины

Действия по устранению неисправности

1. Не нажата кнопка включения нагревателя

1. Нажать кнопку включения нагревателя

2. Не нажата кнопка включения электропитания

2. Нажать кнопка включения электропитания

Другие операции техобслуживания или сервиса, не включенные в данное руководство,

должны выполняться представителем авторизированной сервисной службы.

Благодарим за выбор изделия компании BISSELL.

ПРЕДУПРЕжДЕниЕ

:

Во избежание возгорания, поражения электротоком или другой

травмы перед обслуживанием отсоедините вилку от розетки.

w w w . b i s s e l l . c o m

17

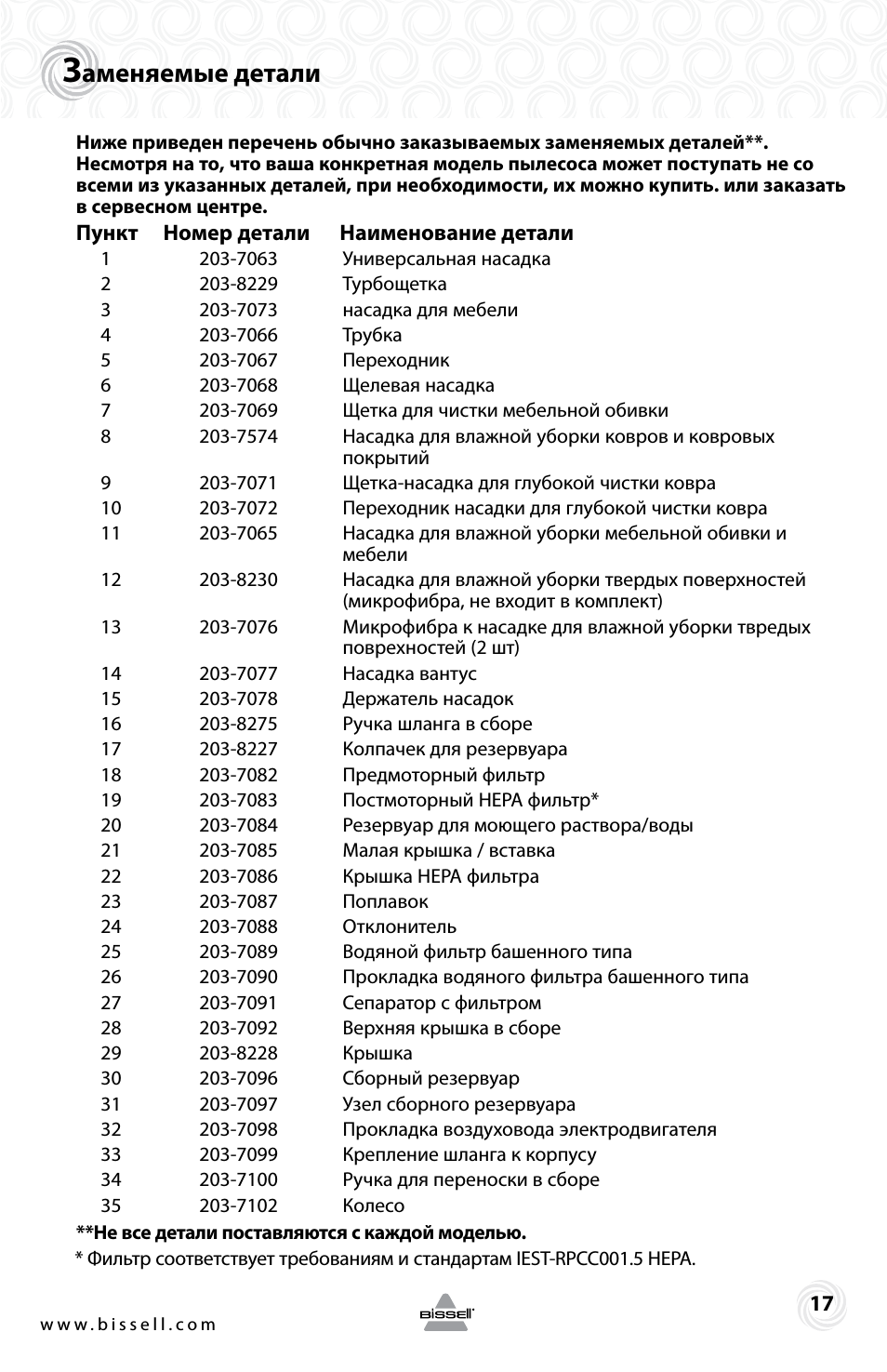

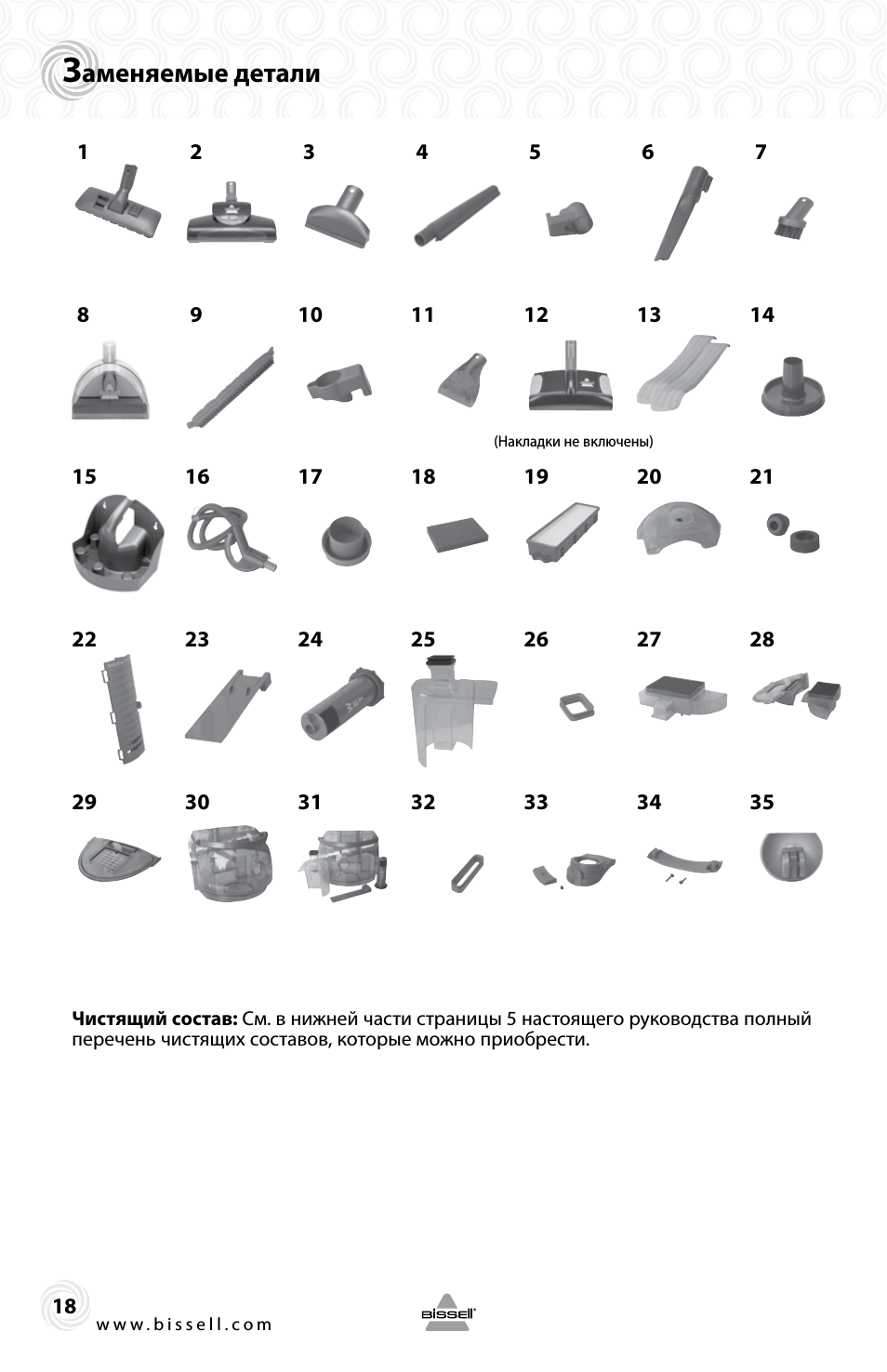

З

аменяемые детали

ниже приведен перечень обычно заказываемых заменяемых деталей**.

несмотря на то, что ваша конкретная модель пылесоса может поступать не со

всеми из указанных деталей, при необходимости, их можно купить. или заказать

в сервесном центре.

Пункт номер детали наименование детали

1

203-7063

Универсальная насадка

2

203-8229

Турбощетка

3

203-7073

насадка для мебели

4

203-7066

Трубка

5

203-7067

Переходник

6

203-7068

Щелевая насадка

7

203-7069

Щетка для чистки мебельной обивки

8

203-7574

Насадка для влажной уборки ковров и ковровых

покрытий

9

203-7071

Щетка-насадка для глубокой чистки ковра

10

203-7072

Переходник насадки для глубокой чистки ковра

11

203-7065

Насадка для влажной уборки мебельной обивки и

мебели

12

203-8230

Насадка для влажной уборки твердых поверхностей

(микрофибра, не входит в комплект)

13

203-7076

Микрофибра к насадке для влажной уборки твредых

поврехностей (2 шт)

14

203-7077

Насадка вантус

15

203-7078

Держатель насадок

16

203-8275

Ручка шланга в сборе

17

203-8227

Колпачек для резервуара

18

203-7082

Предмоторный фильтр

19

203-7083

Постмоторный HEPA фильтр*

20

203-7084

Резервуар для моющего раствора/воды

21

203-7085

Малая крышка / вставка

22

203-7086

Крышка HEPA фильтра

23

203-7087

Поплавок

24

203-7088

Отклонитель

25

203-7089

Водяной фильтр башенного типа

26

203-7090

Прокладка водяного фильтра башенного типа

27

203-7091

Сепаратор с фильтром

28

203-7092

Верхняя крышка в сборе

29

203-8228

Крышка

30

203-7096

Сборный резервуар

31

203-7097

Узел сборного резервуара

32

203-7098

Прокладка воздуховода электродвигателя

33

203-7099

Крепление шланга к корпусу

34

203-7100

Ручка для переноски в сборе

35

203-7102

Колесо

**не все детали поставляются с каждой моделью.

* Фильтр соответствует требованиям и стандартам IEST-RPCC001.5 HEPA.

w w w . b i s s e l l . c o m

З

аменяемые детали

18

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

(Накладки не включены)

Чистящий состав: См. в нижней части страницы 5 настоящего руководства полный

перечень чистящих составов, которые можно приобрести.

w w w . b i s s e l l . c o m

19

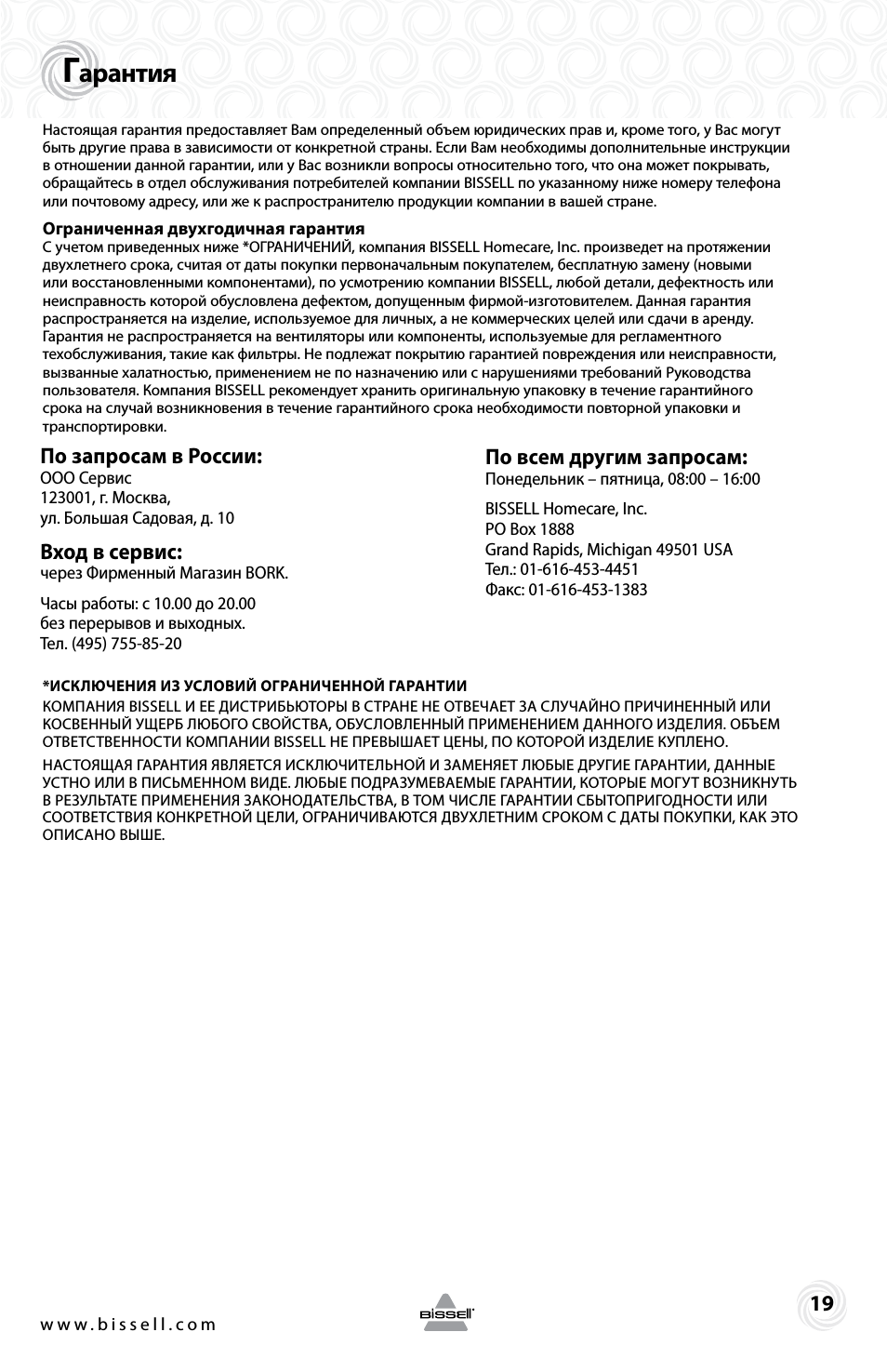

Г

арантия

Настоящая гарантия предоставляет Вам определенный объем юридических прав и, кроме того, у Вас могут

быть другие права в зависимости от конкретной страны. Если Вам необходимы дополнительные инструкции

в отношении данной гарантии, или у Вас возникли вопросы относительно того, что она может покрывать,

обращайтесь в отдел обслуживания потребителей компании BISSELL по указанному ниже номеру телефона

или почтовому адресу, или же к распространителю продукции компании в вашей стране.

Ограниченная двухгодичная гарантия

С учетом приведенных ниже *ОГРАНИЧЕНИЙ, компания BISSELL Homecare, Inc. произведет на протяжении

двухлетнего срока, считая от даты покупки первоначальным покупателем, бесплатную замену (новыми

или восстановленными компонентами), по усмотрению компании BISSELL, любой детали, дефектность или

неисправность которой обусловлена дефектом, допущенным фирмой-изготовителем. Данная гарантия

распространяется на изделие, используемое для личных, а не коммерческих целей или сдачи в аренду.

Гарантия не распространяется на вентиляторы или компоненты, используемые для регламентного

техобслуживания, такие как фильтры. Не подлежат покрытию гарантией повреждения или неисправности,

вызванные халатностью, применением не по назначению или с нарушениями требований Руководства

пользователя. Компания BISSELL рекомендует хранить оригинальную упаковку в течение гарантийного

срока на случай возникновения в течение гарантийного срока необходимости повторной упаковки и

транспортировки.

*иСКЛЮЧЕниЯ иЗ УСЛОВиЙ ОГРАниЧЕннОЙ ГАРАнТии
КОМПАНИЯ BISSELL И ЕЕ ДИСТРИБЬЮТОРЫ В СТРАНЕ НЕ ОТВЕЧАЕТ ЗА СЛУЧАЙНО ПРИЧИНЕННЫЙ ИЛИ

КОСВЕННЫЙ УЩЕРБ ЛЮБОГО СВОЙСТВА, ОБУСЛОВЛЕННЫЙ ПРИМЕНЕНИЕМ ДАННОГО ИЗДЕЛИЯ. ОБЪЕМ

ОТВЕТСТВЕННОСТИ КОМПАНИИ BISSELL НЕ ПРЕВЫШАЕТ ЦЕНЫ, ПО КОТОРОЙ ИЗДЕЛИЕ КУПЛЕНО.
НАСТОЯЩАЯ ГАРАНТИЯ ЯВЛЯЕТСЯ ИСКЛЮЧИТЕЛЬНОЙ И ЗАМЕНЯЕТ ЛЮБЫЕ ДРУГИЕ ГАРАНТИИ, ДАННЫЕ

УСТНО ИЛИ В ПИСЬМЕННОМ ВИДЕ. ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, КОТОРЫЕ МОГУТ ВОЗНИКНУТЬ

В РЕЗУЛЬТАТЕ ПРИМЕНЕНИЯ ЗАКОНОДАТЕЛЬСТВА, В ТОМ ЧИСЛЕ ГАРАНТИИ СБЫТОПРИГОДНОСТИ ИЛИ

СООТВЕТСТВИЯ КОНКРЕТНОЙ ЦЕЛИ, ОГРАНИЧИВАЮТСЯ ДВУХЛЕТНИМ СРОКОМ С ДАТЫ ПОКУПКИ, КАК ЭТО

ОПИСАНО ВЫШЕ.

По запросам в России:

ООО Сервис

123001, г. Москва,

ул. Большая Садовая, д. 10

Вход в сервис:

через Фирменный Магазин BORK.
Часы работы: с 10.00 до 20.00

без перерывов и выходных.

Тел. (495) 755-85-20

По всем другим запросам:

Понедельник – пятница, 08:00 – 16:00
BISSELL Homecare, Inc.

PO Box 1888

Grand Rapids, Michigan 49501 USA

Тел.: 01-616-453-4451

Факс: 01-616-453-1383

©2012 BISSELL Homecare, Inc

Все права защищены. Напечатано в КНР

Изделие № 120-4612

Ред. 8/12

Посетите наш вебсайт по адресу:

www.bissell.com
Microban® является

зарегистрированным товарным знаком

компании Microban Product Company

Scotchgard является товарным знаком

компании 3M

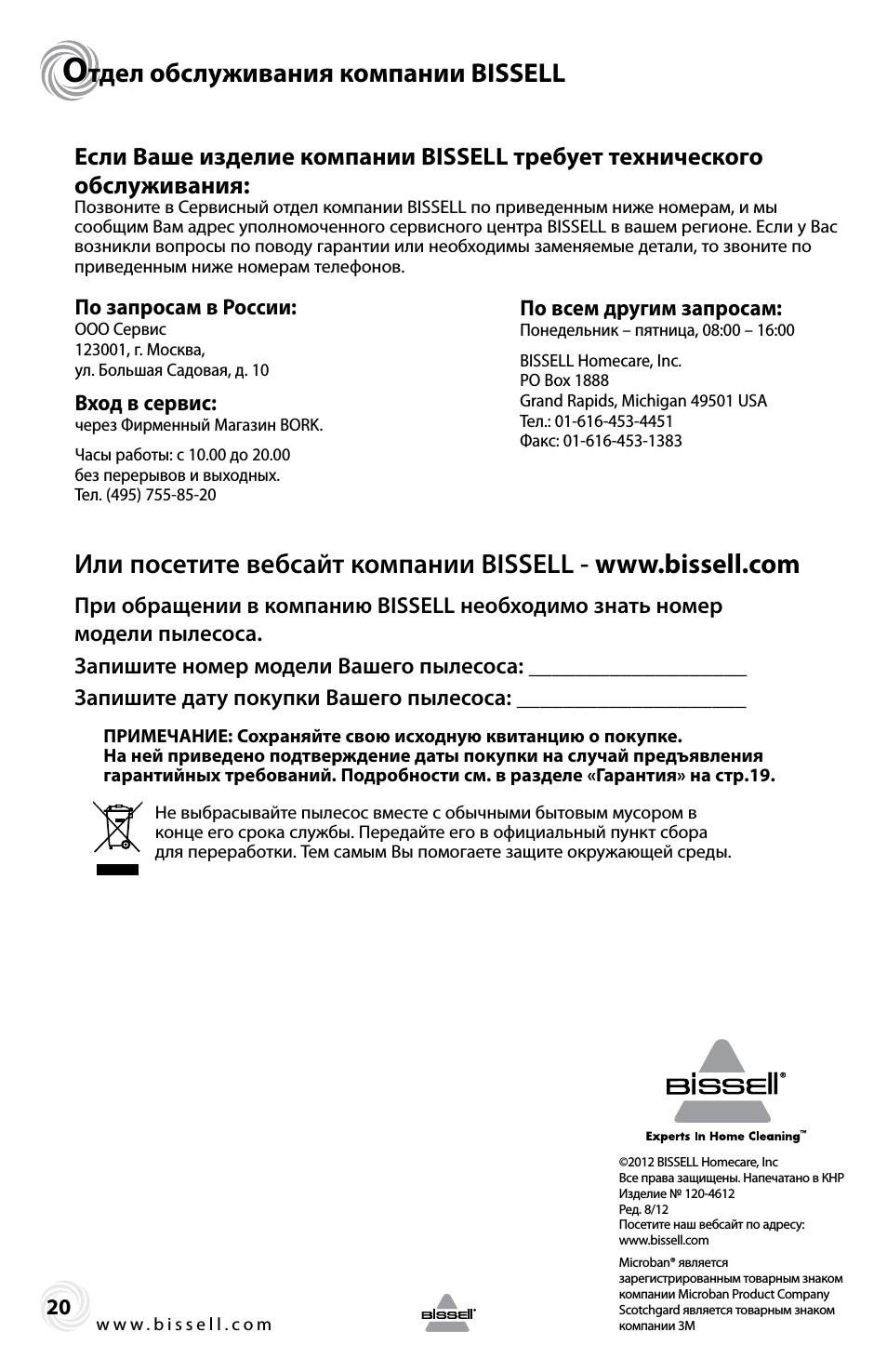

О

тдел обслуживания компании BISSELL

w w w . b i s s e l l . c o m

20

Если Ваше изделие компании BISSELL требует технического

обслуживания:

Позвоните в Сервисный отдел компании BISSELL по приведенным ниже номерам, и мы

сообщим Вам адрес уполномоченного сервисного центра BISSELL в вашем регионе. Если у Вас

возникли вопросы по поводу гарантии или необходимы заменяемые детали, то звоните по

приведенным ниже номерам телефонов.

Или посетите вебсайт компании BISSELL — www.bissell.com

При обращении в компанию BISSELL необходимо знать номер
модели пылесоса.
Запишите номер модели Вашего пылесоса: ___________________
Запишите дату покупки Вашего пылесоса: ____________________

ПРимЕЧАниЕ: Сохраняйте свою исходную квитанцию о покупке.

на ней приведено подтверждение даты покупки на случай предъявления

гарантийных требований. Подробности см. в разделе «Гарантия» на стр.19.

Не выбрасывайте пылесос вместе с обычными бытовым мусором в

конце его срока службы. Передайте его в официальный пункт сбора

для переработки. Тем самым Вы помогаете защите окружающей среды.

По запросам в России:

ООО Сервис

123001, г. Москва,

ул. Большая Садовая, д. 10

Вход в сервис:

через Фирменный Магазин BORK.
Часы работы: с 10.00 до 20.00

без перерывов и выходных.

Тел. (495) 755-85-20

По всем другим запросам:

Понедельник – пятница, 08:00 – 16:00
BISSELL Homecare, Inc.

PO Box 1888

Grand Rapids, Michigan 49501 USA

Тел.: 01-616-453-4451

Факс: 01-616-453-1383

Нажмите на кнопку для помощи

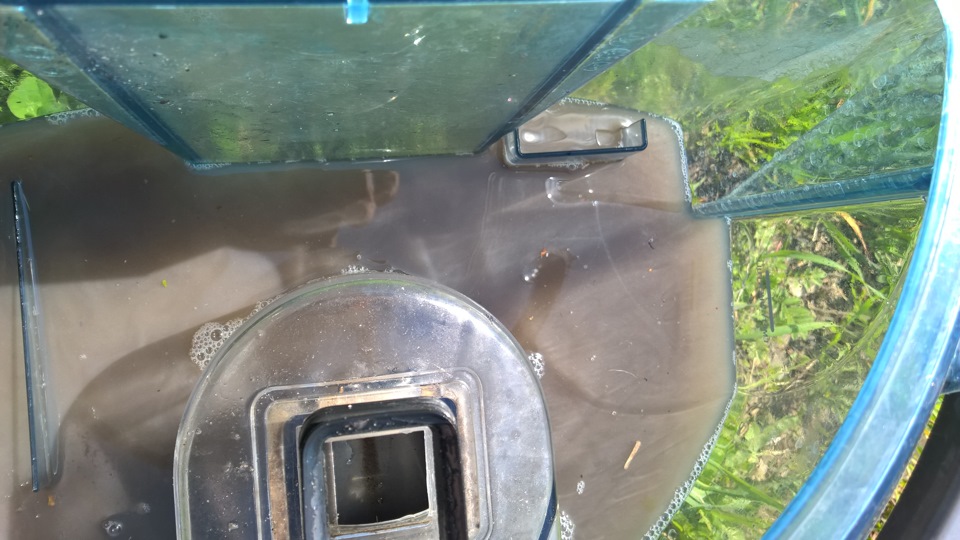

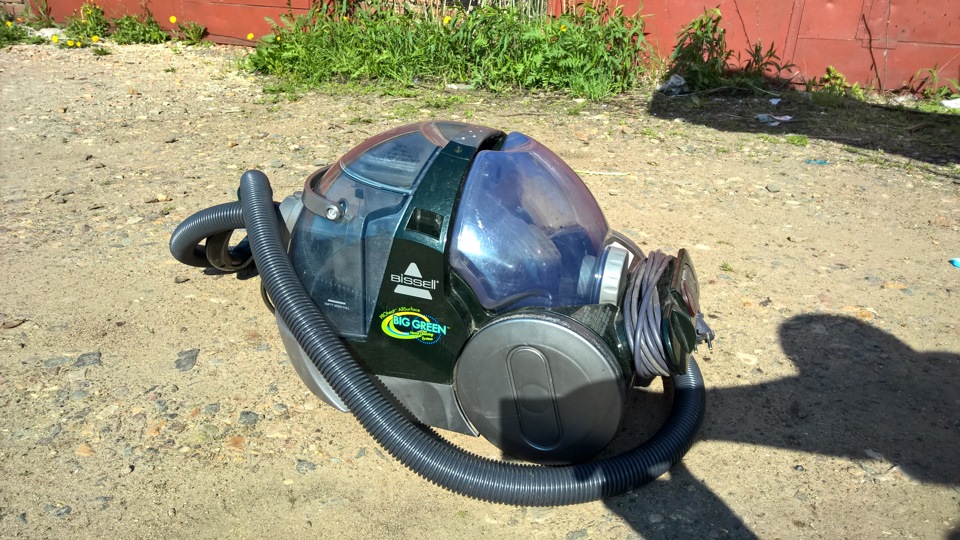

Выглянуло солнышко, на улице тепло +23. А значит пора химчистить салон.Взял ключи от гаража у соседа, я привез свою ласточку на экзикуцию. Салон у меня светлый и очень маркий. Чистку балончиками с пеной не признаю, считаю не эффективной в теплое время года, и только точечно. У меня вот уже как 5 лет живёт и здравствует помощник по дому пылесос Американской фирмы Bissell модель 81N7J. Этот агрегат хоть и громоздкий и тяжёлый, но делает своё дело на 5+++. И может чистить ковры тканевые обивки диванов, ну и салон авто ему тоже под силу. Купил моющее средство той же фирмы для моющих пылесосов. Отличие от ваниша не пенится, ваниш сильно пениться и пена забивает бак для грязной воды и может попасть в двигатель.
Все задние сиденья я вытащил на улицу и чистил их там, передние сиденья я чистил по мету, но сушил на улице. Ремень безопасности я от сиденья не откручивал, только от стойки центральной открутил, пока сиденье вытаскивал перекрутил его и при обратной установке не понимал почему ремень перекручен, пока не догадался вытащить сиденье и крутануть его во круг оси. ))) Результатом доволен, как и довольны мой отец, сестра, тесть, и брат жены им я тоже чистил машины такая же учесть постигла и компьютерное кресло сделанное из МЕРСЕДЕСОВСКОГО купленного на разборке. Чистка салона стоит примерно 5000р, пылесос я покупал за 19000р. Так что он себя окупил давно. Не говоря уже о том что я сушил им квартиру после того как у меня прорвало кран. Вскрыли ламинат и откачивал им воду из под него. Клемы с аккумулятора снимал, так как отсоединял разъём от кресла.

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru
