Quick Start

Thank you for purchasing the MSI

H170M BAZOOKA/ B150M

BAZOOKA motherboard. This Quick Start section provides

demonstration diagrams about how to install your computer. Some of

the installations also provide video demonstrations. Please link to the

URL to watch it with the web browser on your phone or tablet. You

may have even link to the URL by scanning the QR code.

Kurzanleitung

Danke, dass Sie das MSI

H170M BAZOOKA/ B150M BAZOOKA

Motherboard gewählt haben. Dieser Abschnitt der Kurzanleitung

bietet eine Demo zur Installation Ihres Computers. Manche

Installationen bieten auch die Videodemonstrationen. Klicken Sie

auf die URL, um diese Videoanleitung mit Ihrem Browser auf Ihrem

Handy oder Table anzusehen. Oder scannen Sie auch den QR Code

mit Ihrem Handy, um die URL zu öffnen.

Présentation rapide

Merci d’avoir choisi la carte mère MSI

H170M BAZOOKA/ B150M

BAZOOKA. Ce manuel fournit une rapide présentation avec

des illustrations explicatives qui vous aideront à assembler votre

ordinateur. Des tutoriels vidéo sont disponibles pour certaines

étapes. Cliquez sur le lien fourni pour regarder la vidéo sur votre

téléphone ou votre tablette. Vous pouvez également accéder au lien

en scannant le QR code qui lui est associé.

Быстрый старт

Благодарим вас за покупку материнской платы MSI

H170M

BAZOOKA/ B150M BAZOOKA. В этом разделе представлена

информация, которая поможет вам при сборке комьютера.

Для некоторых этапов сборки имеются видеоинструкции. Для

просмотра видео, необходимо открыть соответствующую ссылку

в веб-браузере на вашем телефоне или планшете. Вы также

можете выполнить переход по ссылке, путем сканирования QR-

кода.

Источник

Manuals.eu

Manuals.eu
MSI (Microstar)
Computers & Peripherals
Mainboards
B150M BAZOOKA
Manual

⟨
⟩

Agreement
Privacy Policy
Contact us

Источник

Несмотря на тот факт, что чипсет Intel B150 изначально позиционировался компанией Intel как решение для бизнес-сегмента, все ведущие производители материнских плат делают на этом чипсете материнские платы, которые позиционируются и как недорогие универсальные платы, и как игровые. Собственно, производителей материнских плат можно понять. Есть чипсет Intel Z170, на котором производят топовые платы, но эти дорогие платы не являются для компаний источником основной части дохода: основные продажи приходятся на недорогие платы на базе чипсетов Intel B150 и Intel H110. А потому платы на этих чипсетах можно нередко увидеть и в категории игровых решений. В частности, новая плата B150 Bazooka Plus (как подсказывает ее название) относится к игровой категории Arsenal Gaming компании MSI.

Почему эта плата новая? Ведь чипсет Intel B150 присутствует на рынке уже более года, и ассортимент плат на этом чипсете у всех компаний уже давно сформировался. Это действительно так, но сегодня можно говорить о второй волне плат на чипсетах Intel 100-й серии. Связано это с тем, что за последний год появились новые тренды в производстве материнских плат. Речь, конечно, идет не портах USB 3.1 и разъемах M.2 и U.2, которые присутствовали и на платах с чипсетами Intel 100-й серии первой волны, а о тренде, который принято называть кастомизацией или моддинговым направлением. Так, на платах новой волны реализуют LED-подсветку, нередко встречаются и специальные разъемы для подключения LED-ленты. Слоты памяти, а также слоты PCI Express x16 стало модным облачать в металлический кожух. Иногда такой кожух встречается даже у разъемов M.2. Конечно, под все эти новомодные «фишки» пытаются подвести некое теоретическое обоснование, которое призвано продемонстрировать, что они делают платы более надежными. Так это или нет, вопрос дискуссионный, но в любом случае если есть возможность что-то добавить, то это уже повод для обновления ассортимента материнских плат.

В этой статье мы рассмотрим одну из таких новых плат MSI B150M Bazooka Plus, в которой реализованы некоторые из новомодных трендов.

Комплектация и упаковка

Поскольку плата MSI B150M Bazooka Plus не относится к сегменту топовых решений, комплект ее поставки очень скромный.

Она поставляется в достаточно компактной картонной коробке с камуфляжной расцветкой и изображением базуки. Вообще, военная тематика очень популярна у китайских производителей. Видимо, считается, что изображение оружия должно стать приманкой для потенциальных покупателей.

В комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны) и заглушка для задней панели платы.

Конфигурация и особенности платы

Сводная таблица характеристик платы MSI B150M Bazooka Plus приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры	Skylake-S
Процессорный разъем	LGA1151
Чипсет	Intel B150
Память	4 × DDR4
Аудиоподсистема	Realtek ALC887
Сетевой контроллер	Realtek RTL8111H
Слоты расширения	1 × PCI Express 3.0 x16 2 × PCI Express 3.0 x1 1 × M.2 (PCIe 3.0 x4 и SATA)
SATA-разъемы	6× SATA 6 Гбит/с
USB-порты	6 × USB 3.0 6 × USB 2.0
Разъемы на задней панели	2 × USB 2.0 3 × USB 3.0 (Type-A) 1 × USB 3.0 (Type-C) 1 × HDMI 1.4 1 × DVI-D 1 × RJ-45 2 × PS/2 3 аудиоразъемов типа миниджек
Внутренние разъемы	24-контактный разъем питания ATX 8-контактный разъем питания ATX 12 В 6 × SATA 6 Гбит/с 3разъема для подключения 4-контактных вентиляторов 1 разъем для подключения портов USB 3.0 2 разъема для подключения портов USB 2.0 1 разъем для подключения COM-порта 1 разъем для подключения LPT-порта
Форм-фактор	microATX (244×220 мм)
Средняя цена	T-14168725
Розничные предложения	L-14168725-5

Форм-фактор

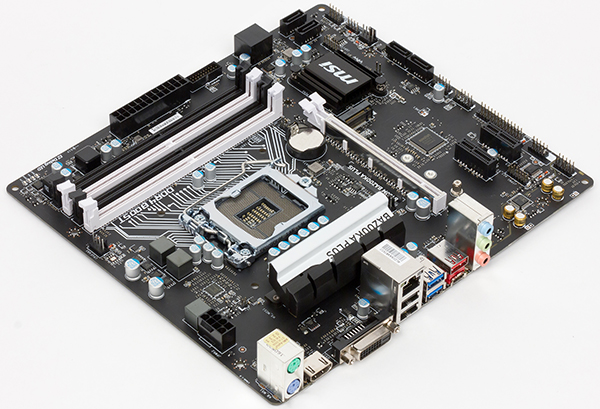

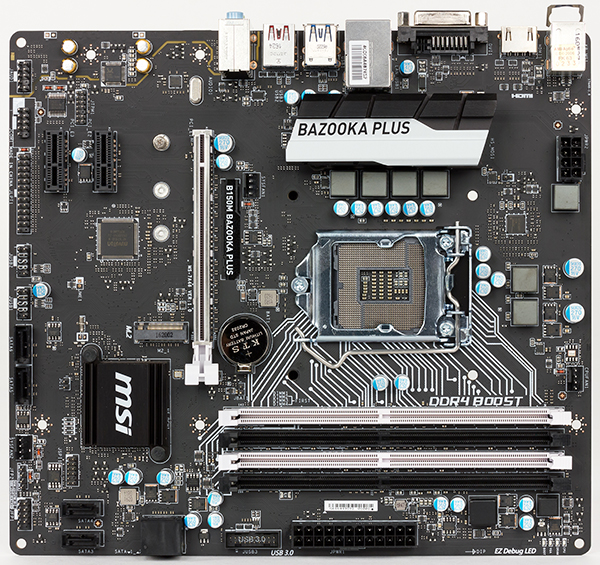

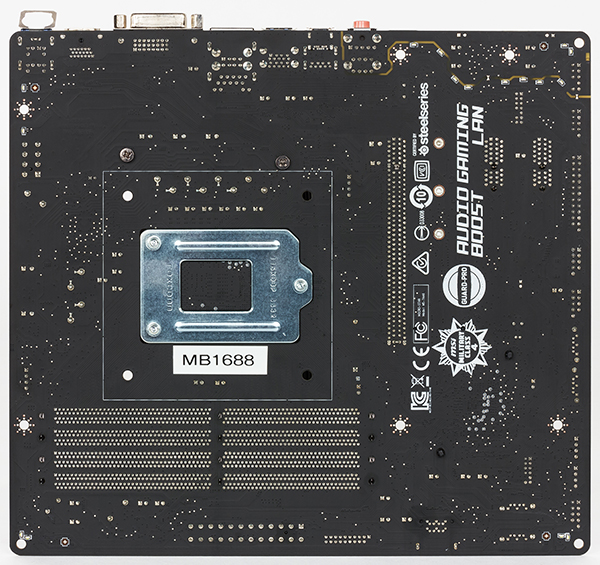

Плата MSI B150M Bazooka Plus выполнена в форм-факторе microATX (244×220 мм), то есть по размерам занимает промежуточное положение между платами с форм-фактором ATX (305×244 мм) и Mini-ITX (170×170 мм). Для монтажа платы в корпус, как и предполагает стандарт microATX, предусмотрены только шесть отверстий.

Чипсет и процессорный разъем

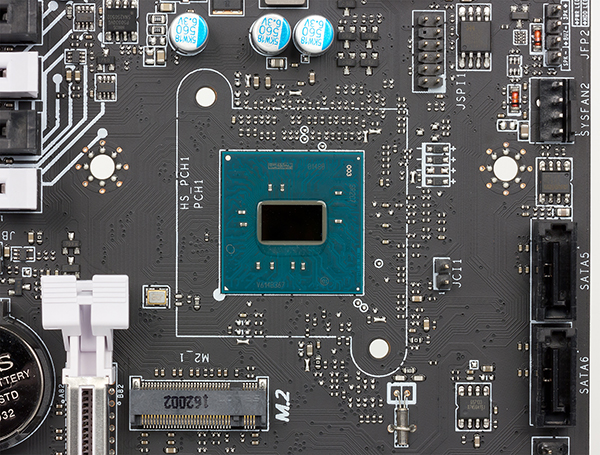

Плата MSI B150M Bazooka Plus основана на чипсете Intel B150 и поддерживает только процессоры Intel Core 6-го поколения (кодовое наименованием Skylake-S) с разъемом LGA1151.

Память

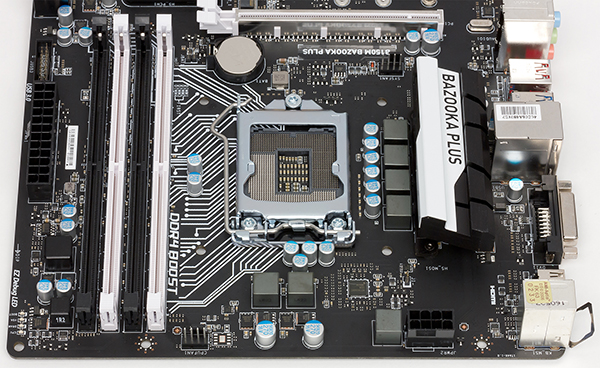

Для установки модулей памяти на плате MSI B150M Bazooka Plus предусмотрено четыре DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ). Максимальная частота памяти составляет 2133 МГц (напомним, что чипсет Intel B150 не поддерживает разгон памяти).

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате MSI B150M Bazooka Plus имеется слот PCI Express 3.0 x16, два слота PCI Express 3.0 x1 и разъем M.2, который позволяет устанавливать накопители типоразмера 2242/2260/2280.

Слот PCI Express 3.0 x16 реализован с использованием 16 линий PCIe 3.0 процессора Skylake-S. Собственно, тут вариантов нет. Напомним, что чипсет Intel B150 (в отличие от Intel Z170) поддерживает (без дополнительной логики) группировку из процессорных линий PCIe 3.0 только в PEG-порт x16.

Два слота PCI Express 3.0 x1 реализованы через чипсет Intel B150.

Разъем M.2 поддерживает устройства PCIe и SATA. Для его реализации используется четыре чипсетных порта PCIe 3.0 или порт SATA 6 Гбит/с, что обеспечивает пропускную способность в 32 ГТ/с (при подключении PCIe-устройств).

Видеоразъемы

Поскольку процессоры Skylake-S имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыход HDMI 1.4 (4096×2160@24 Гц, 2560×1600@60 Гц) и DVI-D (1920×1200@60 Гц).

SATA-порты

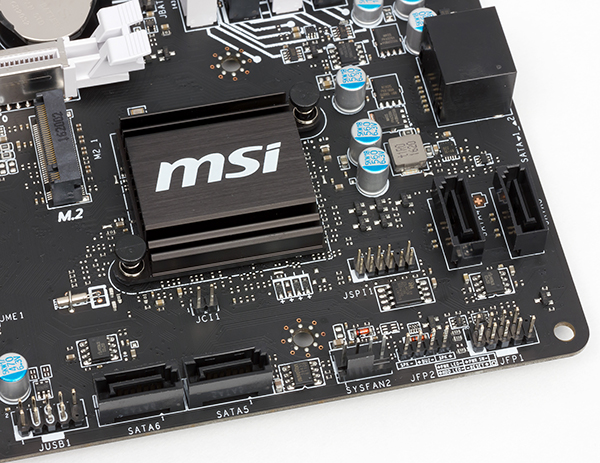

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы через чипсет.

SATA-порты поддерживают только режим AHCI (режим RAID не поддерживается чипсетом Intel B150).

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0 и шесть портов USB 2.0. Напомним, что свои порты USB 3.0 компания MSI называет «USB 3.1 (Gen. 1)». Это, конечно, соответствует спецификации, однако чтобы не вводить пользователей в заблуждение, мы будем называть белое белым, а черное черным.

Все USB-порты реализованы на базе чипсета Intel B150 (напомним, что чипсет поддерживает до 12 портов USB, из которых до 6 портов могут быть USB 3.0). Четыре порта USB 3.0 и два порта USB 2.0 вынесены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и четырех портов USB 2.0 на плате предусмотрены один разъем USB 3.0 и два разъема USB 2.0. Отметим, что один из портов USB 3.0 на задней панели платы имеет разъем Type-C.

Сетевой интерфейс

Для подключения к сети на плате MSI B150M Bazooka Plus имеется гигабитный сетевой интерфейс на базе контроллера Realtek RTL8111H. В топовых решениях MSI на чипсете Intel Z170 используются сетевые контроллеры Intel I219V, а в данном случае поставили контроллер чуть дешевле.

Как это работает

Напомним, что по своим возможностям чипсет Intel B150 существенно уступает чипсету Intel Z170. Так, в Intel B150 имеется только 8 портов (линий) PCIe 3.0, до 6 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. В отличие от чипсета Intel Z170, где часть высокоскоростных портов ввода/вывода разделяются между портами USB 3.0 и PCIe 3.0, а также между портами PCIe 3.0 и SATA 6 Гбит/с, в чипсете Intel B150 все предельно просто и ничего не разделяется. Исключение составляют лишь два порта, которые могут быть портами PCIe 3.0 или SATA 6 Гбит/с.

Теперь посмотрим, как реализованы возможности чипсета Intel B150 на плате MSI B150M Bazooka Plus.

Как мы уже отмечали, на ней реализовано шесть чипсетных портов USB 3.0, шесть отдельных чипсетных портов SATA 6 Гбит/с. Кроме того, еще один порт SATA 6 Гбит/с требуется под разъем M.2, который поддерживает SATA устройства. То есть с учетом возможностей чипсета Intel B150 SATA-портов не хватает.

Также имеется разъем M.2, под который требуется четыре порта PCIe 3.0. Кроме того, под два слота PCI Express 3.0 x1 требуется еще два порта PCIe 3.0. Добавим к этому наличие сетевого контроллера Realtek RTL8111H, под который требуется еще один чипсетный порт PCIe 3.0. В результате получаем, что всего требуется лишь семь портов PCIe 3.0, то есть даже меньше того, чем имеется в чипсете Intel B150

Нехватка портов SATA в данном случае решается следующим образом. Один из SATA-портов, реализованных на плате, выполнен разделяемым с разъемом M.2. То есть когда в разъем M.2 устанавливается SATA-устройство, разделяемый с этим разъемом порт SATA 6 Гбит/с будет недоступен. Причем сделать это можно без использования дополнительных переключателей линий SATA, поскольку в чипсете Intel B150 два порта SATA могут быть реализованы или на портах #19 и #20, или на портах #15 и #16. То есть если, к примеру, порт #15 работает в режиме SATA, то порт #19 будет недоступен, а если используется порт #19 в режиме SATA, то порт #15 будет доступен только в режиме PCIe.

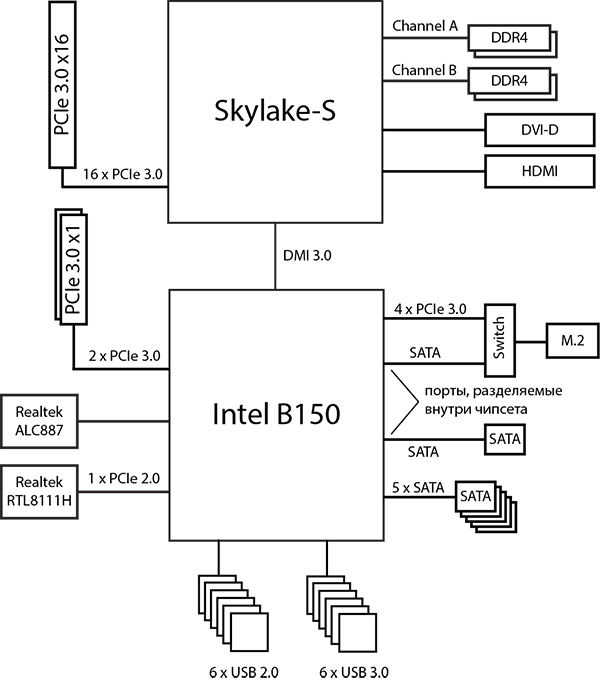

Блок-схема платы MSI B150M Bazooka Plus показана на рисунке.

Дополнительные особенности

С дополнительными функциями на плате MSI B150M Bazooka Plus все очень просто. Их практически нет, что вполне типично для недорогих плат на чипсете Intel B150.

Нет тут ни отдельных кнопок включения и перезагрузки, ни индикатора POST-кодов, ни других подобных особенностей, привычных по топовым решениям. Имеется лишь перемычка Clear CMOS для сброса настроек BIOS.

Из новомодных «фишек» можно отметить наличие металлического кожуха на слоте PCI Express x16, а также диагностическую панель MSI EZ Debug LED из четырех светодиодных индикаторов, которые позволяют диагностировать проблемы с процессором, памятью, видеокартой и загрузочным накопителем в процессе загрузки системы.

Можно отметить также и наличие разъема для подключения LPT-порта, хотя зачем это нужно на игровой плате — не очень понятно.

Есть на плате MSI B150M Bazooka Plus и светодиодная подсветка. Несколько светодиодов белого цвета расположены с обратной стороны платы (в основном, по контуру аудиотракта). Нельзя сказать, что эта подсветка реально впечатляет, но, как утверждается в описании платы на сайте MSI, она «позволит вам по-настоящему насладиться игрой. Подобно боевой раскраске, включайте подсветку, получайте новый игровой опыт на Arsenal Gaming и доминируйте на поле боя». Ну, как говорится, без комментариев.

Система питания

Как и большинство плат, модель MSI B150M Bazooka Plus имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

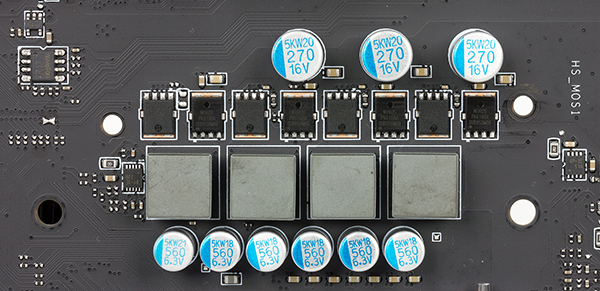

Регулятор напряжения питания процессора на плате является 6-канальным и основан на PWM-контроллере Richtek RT3606BC. Данный контроллер обеспечивает два выхода. Первый выход является трехфазным (с двумя интегрированными MOSFET-драйверами) и предназначен для питания ядер процессора, а второй выход является двухфазным (с одним интегрированными MOSFET-драйвером). Каждый канал питания построен с использованием MOSFET-транзисторов Nikos PK632BA (low-side) и PK616BA (high-side).

Система охлаждения

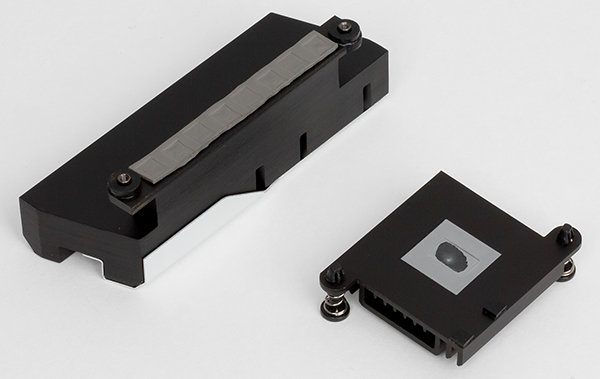

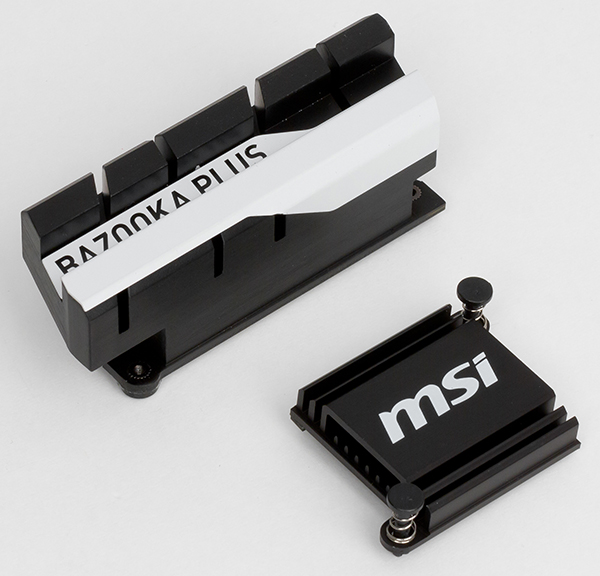

Для охлаждения части MOSFET-транзисторов на плате MSI B150M Bazooka Plus предусмотрен один небольшой радиатор, который расположен рядом с процессорным разъемом. В принципе, учитывая, что данная плата не поддерживает возможность разгона процессора (это ограничение чипсета), даже этот радиатор является излишним.

Кроме того, есть и еще один небольшой радиатор, установленный на чипсете.

Помимо этого, на плате есть три четырехконтактных разъема для подключения вентиляторов. Скорость любого вентилятора, подключенного к плате, можно настраивать через UEFI BIOS.

Аудиоподсистема

Аудиоподсистема платы MSI B150M Bazooka Plus основана на аудиокодеке Realtek ALC887, на заднюю панель платы выведены три аудиоразъема. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону. Попутно отметим, что в более дорогих платах на основе чипсета Intel Z170 обычно устанавливается кодек Realtek ALC1150, да и аудиовыходов на задней панели не три, а пять или даже шесть. Но по-большому счету, трех аудиовыходов вполне достаточно.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате MSI B150M Bazooka Plus получил оценку «Хорошо».

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ	+0,02, −0,08	Отлично
Уровень шума, дБ (А)	−74,8	Посредственно
Динамический диапазон, дБ (А)	75,1	Посредственно
Гармонические искажения, %	0,0041	Очень хорошо
Гармонические искажения + шум, дБ (A)	−68,6	Посредственно
Интермодуляционные искажения + шум, %	0,047	Хорошо
Взаимопроникновение каналов, дБ	−71,9	Хорошо
Интермодуляции на 10 кГц, %	0,025	Хорошо
Общая оценка	Хорошо

UEFI BIOS

С учетом того обстоятельства, что чипсет Intel B150 имеет очень ограниченные возможности по разгону процессора и памяти, UEFI BIOS на плате MSI B150M Bazooka Plus очень простой.

Начнем с того, что, как и на всех платах MSI, на плате MSI B150M Bazooka Plus имеется возможность очень просто обновить версию UEFI BIOS, используя для этого традиционную утилиту M-Flash, встроенную в BIOS.

Имеется в UEFI BIOS и такая вкладка, как Overclocking. И это несмотря на тот факт, что по сути никакого оверклокинга здесь нет. В частности, нет возможности изменения частоты тактового генератора BCLK. Но вот коэффициент умножения ядер процессора изменять можно, причем задавать коэффициент умножения можно как для каждого случая числа загруженных ядер процессора, так и одновременно для всех загруженных ядер процессора. Однако максимальный коэффициент умножения, который можно задать, определяется максимальным коэффициентом, предусмотренным технологией Turbo Boost для установленного на плате процессора. В частности, для процессора Intel Core i7-6700K максимальный коэффициент составляет 42.

Что касается памяти, то ее разгон также не поддерживается. Можно лишь поиграться с таймингами памяти и изменить ее напряжение питания.

А вот настройка регулятора напряжения питания процессора отсутствует, что, в общем-то, вполне логично. Какой смысл менять напряжение питания процессора, если его нельзя разгонять?

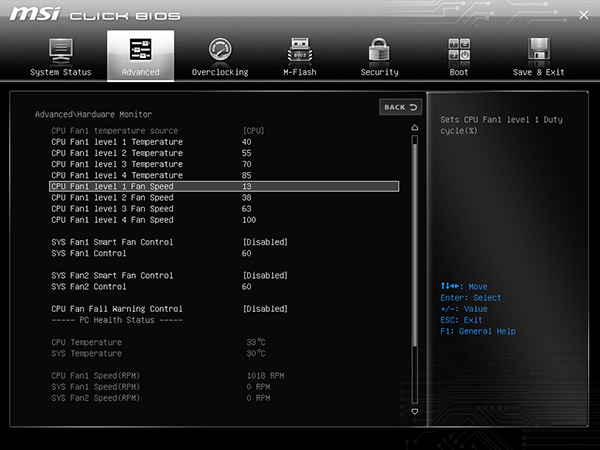

Предусмотрена в UEFI BIOS и такая возможность, как настройка скоростного режима вентилятора, подключенного к плате. Причем можно настраивать скоростной режим всех трех подключаемых вентиляторов. Настройка производится по четырем точкам, каждая из которых задается температурой процессора и соответствующей этой температуре скоростью вентилятора (скорость вращения всех вентиляторов может быть привязана только к температуре процессора).

Выводы

В целом, плата MSI B150M Bazooka Plus представляет собой хорошее решение для недорогих универсальных ПК. Она очень проста и построена по принципу «ничего лишнего». Игровой эта плата является только в том смысле, что на ее основе, как и на основе любой платы, можно собрать игровой компьютер.

Возможности по разгону процессора и памяти в данном случае отсутствуют. Тем не менее, в сочетании с процессором Skylake-S данная плата позволяет собрать производительный компьютер. Это, конечно, будет не топовая конфигурация, но для большинства пользователей производительности такого ПК будет вполне достаточно.

Отметим, что в модельном ряду материнских плат компании MSI имеется похожая модель MSI B150M Bazooka. Отличие между B150M Bazooka Plus и B150M Bazooka лишь в том, что у варианта Bazooka имеется разъем SATA Express (его нет у Bazooka Plus), но зато нет разъема M.2. Кроме того, на плате B150M Bazooka нет порта USB 3.0 с разъемом Type-C (все порты USB 3.0 имеют разъем Type-A). Еще одно очень важное отличие между B150М Bazooka и B150M Bazooka Plus заключается в том, что на новой плате слот PCI Express x16 имеет металлический кожух, а у старого варианта модели его нет.

На момент анонса статьи розничная стоимость платы MSI B150M Bazooka Plus составляла примерно 5500 . Это соответствует средней стоимости плат на чипсете Intel B150.

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем

Источник

Обзор и тест материнской платы MSI B150M BAZOOKA PLUS

В 2016 году вместе с выпуском новых материнских плат на чипсете Intel Z170 компания MSI представила и «бюджетные» решения для платформы Intel LGA1151. Таковой является Micro ATX плата MSI B150M BAZOOKA PLUS, основанная на чипсете для малого бизнеса Intel B150. Ее позиционирование (серия Arsenal GAMING) и само название говорит об игровом предназначении устройства.

Напомним об особенностях чипсета Intel B150: он лишен функций разгона, частота памяти DDR3L/DDR4 ограничена значениями 1600/2133 МГц, соответственно, нет поддержки RAID для накопителей, поддерживается меньшее количество портов USB 3.0/2.0.

Так что в целом получается, что для неискушенного пользователя платы, основанные на этом чипсете, за счет цены могут быть неплохим выбором для сборки недорогой игровой системы.

Технические характеристики

Сокет: Intel LGA1151;
Поддерживаемые процессоры: 6-о поколений Intel Core i7/i5/i3/Pentium/Celeron;
Чипсет: Intel B150;
Оперативная память: 4 x DIMM DDR4-2133, макс. до 64 Гбайт;
Слоты расширения: 1 x PCI-E x16 v3.0 и 2 x PCI-E x1 v3.0;
Графика: 1 x HDMI порт с поддержкой максимального разрешения 4096×2160 при 24 Гц, 2560×1600 при 60 Гц и 1 x DVI-D порт с поддержкой максимального разрешения 1920×1200 при 60 Гц;
Интерфейсы систем хранения данных: чипсет Intel B150 – 6 x SATA 6 Гбит/сек (AHCI), 1 x слот M.2 (Key M) 2242/2260/2280 (при работе в режиме SATA слот SATA1 недоступен, PCIe 3.0 x4 32 Гбит/сек);
Порты USB: чипсет Intel B150 – 5 x USB 3.1 Gen1 (5 Гбит/сек) (3 порта на задней панели, 2 порта доступны через внутренний коннектор USB), 1 x USB 3.1 Gen1 Type-C (5 Гбит/сек) на задней панели, 6 x USB 2.0 (480 Мбит/сек) (2 порта на задней панели, 4 порта доступны через внутренние коннекторы USB);
Звук: HD-кодек 7.1, Realtek ALC887;
Сетевая карта: 1 х 10/100/1000 Мбит/сек, Realtek RTL8111H;
Форм-фактор: mATX;
Размеры: 24,4 см х 22,0 см.

Разъемы на плате:

1 x 24-pin ATX основной коннектор питания;
1 x 8-pin ATX 12V коннектор питания;
6 x коннекторов SATA 6 Гбит/сек;
1 x слот M.2;
2 x коннектора USB 2.0 (поддерживается дополнительно 4 порта USB 2.0);
1 x коннектор USB 3.1 Gen1 (поддерживается дополнительно 2 порта USB 3.1 Gen1);
1 x порт USB 3.1 Gen1 Type-C;
1 x 4-pin коннектора вентилятора CPU;
2 x 4-pin коннектора вентилятора системы;
1 x Clear CMOS джампер;
1 x коннектор звуковых разъемов передней панели;
1 x коннектор TPM модуля;
1 x разъем датчика открытия корпуса;
1 x коннектор последовательного порта;
1 x коннектор параллельного порта.

Порты ввода/вывода задней панели:

1 x порт PS/2 клавиатуры;
1 x порт PS/2 мыши;
1 x HDMI;
1 x DVI-D;
1 x LAN (RJ45);
2 x USB 2.0;
3 x USB 3.1 Gen1;
1 x USB 3.1 Gen1 Type-C;
3 x звуковых разъема.

Упаковка и комплектация

Коробка с материнской платой MSI B150M BAZOOKA PLUS имеет оригинальный камфуляжный дизайн с изображением базуки и указанием принадлежности к серии Arsenal GAMING, подчеркивающим ее игровое предназначение. Размеры коробки небольшие, так как внутри нас ждет плата форм-фактора mATX.

Ключевые особенности выделены на обратной стороне. Это применение компонент Military Class 4, индикации для быстрого обнаружения проблем EZ DEBUG LED, реализации слота M.2 (до 32 Гбит/сек) для работы быстрых накопителей, отдельной звуковой части Audio Boost с белой подсветкой области, приоритезация трафика для игр (Gaming LAN), применением технологии STEEL ARMOR (металлическая рамка) для слота PCI-E x16. И, конечно же, здесь не забыты технические характеристики платы.

Бюджетность можно заметить по «скромной» комплектации: 2 х SATA кабеля, руководство пользователя, краткая инструкция по установке, бумажка с благодарностью за покупку продукции MSI, задняя панель ввода-вывода и DVD-диск.

Внешний вид и особенности

Несмотря на привычную компоновку, материнская плата MSI B150M BAZOOKA PLUS выделяется своим контрастным черно-белым внешним видом, который вполне способен приглянуться пользователям, желающим получить плату с оригинальным дизайном, ведь она обладает LED подсветкой (GAMING DNA), что больше является прерогативой топовых моделей. Производитель гарантирует высокое качество за счет применения компонент уровня Military Class 4 и «сертификации для гейминга» (непрерывное 24-х часовое тестирование игроками), хотя функционал платы отличается от топовых решений.

Форм-фактор mATX предопределил относительно небольшие размеры 24,4 см х 22 см. Из-за меньшей ширины (22 см) правый край будет провисать, а значит, при подключении кабелей и установке памяти его придется придерживать. Разъемов для подключения 4-пин вентиляторов у платы немного – всего 3 шт (один процессорный над сокетом, системный ниже сокета и еще один системный внизу справа). Обратная сторона вроде бы обычная, но не совсем.

По углам и границе отдельной звуковой части Audio Boost размещены белые светодиоды, призванные обеспечить эффектную подсветку платы в корпусе.

Для обеспечения лучшего температурного режима платы при длительной эксплуатации (игровом применении) силовая часть системы питания оснащена приличным компактным радиатором. За питание по шине +12 В отвечает 8-пин разъем, расположенный ближе к верхней части.

Положительный момент – это применение винтового крепления радиатора. В процессе работы радиатор едва нагревается.

В системе питания только 3фазы приходятся на питание ядер процессора. Управляет работой фаз PWM-контроллер Richtek RT3606BC. В каждой из фаз применена пара мосфетов Nikos PK632BA и PK616BA.

Производитель не стал «экономить» и реализовал 4 слота под оперативную память DDR4-2133, позволяя получить максимальный объем памяти, равный 64 Гбайт. Вместо POST-индикации в верхнем углу платы разместились светодиоды EZ Debug LED, показывающие текущее прохождение тестирования при загрузке. Ниже 24-пин разъема питания EATX находится 19-пин колодка порта USB 3.0.

На плате находятся только 3 слота PCI-E, один из которых — PCI-E x16 3.0 с металлической рамкой (технология Steel Armor) для повышенной надежности, два оставшихся – PCI-E x1. Слот PCI-E x16 расположен, на наш взгляд, не в самом удачном месте – вверху, поэтому уже сразу можно сказать, что установка широкого кулера и дискретной видеокарты будет невозможна (придется выбирать).

Еще нашлось место для слота M.2 (ключ M) типоразмера 2242/2260/2280, который может работая задействовать линии PCIe 3.0 x4 или работать в режиме SATA (в этом случае один из портов SATA будет недоступен). Большая часть интерфейсов платы реализована за счет возможностей чипсета Intel B150, который накрыт небольшим радиатором – имеются две колодки USB 2.0 на 4-е порта, разъемы 6 x SATA. Остальное находится на задней панели ввода-вывода.

Все «дополнительные» контроллеры установлены в центральной части платы (между слотами PCI-E): звуковой 7.1 HD-кодек Realtek ALC887, 10/100/1000 Мбит/сек сетевой кодек Realtek 8111H и контроллер ввода-вывода/системного мониторинга Nuvoton NCT6793D-M (обеспечивает работу портов PS2, COM и LPT, колодки которых имеются на плате).

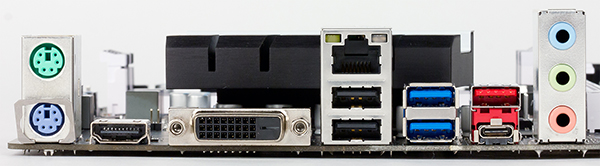

Задняя панель ввода-вывода содержит практически стандартные разъемы:

1 x порт PS/2 клавиатуры;
1 x порт PS/2 мыши;
1 x HDMI;
1 x DVI-D;
1 x LAN (RJ45);
2 x USB 2.0;
3 x USB 3.1 Gen1;
1 x USB 3.1 Gen1 Type-C;
3 x звуковых разъема.

Заявленные порты USB 3.1 Gen1 – это маркетинговый ход, так как по факту они являются портами USB 3.0 с пропускной способностью 5 Гбит/сек.

Для экономии производитель MSI решил отказаться от реализации видеопортов VGA и DisplayPort, хотя свободного места на панели достаточно.

Интерфейс UEFI BIOS

Интерфейс UEFI BIOS материнской платы MSI B150M BAZOOKA PLUS используется под названием «Click BIOS» простой и предоставляет пользователю только базовые возможности настройки.

В нем доступны следующие разделы:

1. «System Status» – информация об установленных компонентах. Здесь же выбираем язык и задаем дату/время.

UEFI BIOS материнской платы MSI B150M BAZOOKA PLUS

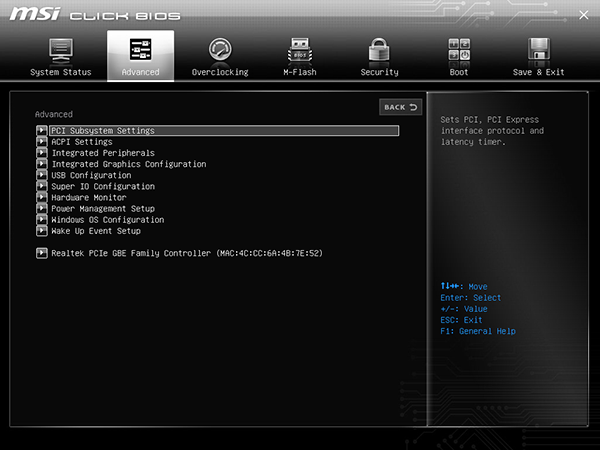

2. «Advanced» – расширенные настройки платы.

В подразделах определяем работу интегрированных контроллеров (звук, сеть, графика, SATA, USB, порты COM/LPT), режимов питания, подсветку, производим мониторинг параметров и работу вентиляторов. Для вентиляторов доступно 4 уровня пар «температура – обороты вентилятора».

3. Имеется и раздел разгона «Overclocking», однако настроек в нем не слишком много. Например, невозможно задать напряжения ядер процессора, а значение множителя процессора ограничено максимальным значением, прописанным в Turbo Boost процессора. Частота памяти ограничена значением 2133 МГц независимо от того, какой профиль (частота) выбирается через настройки XMP.

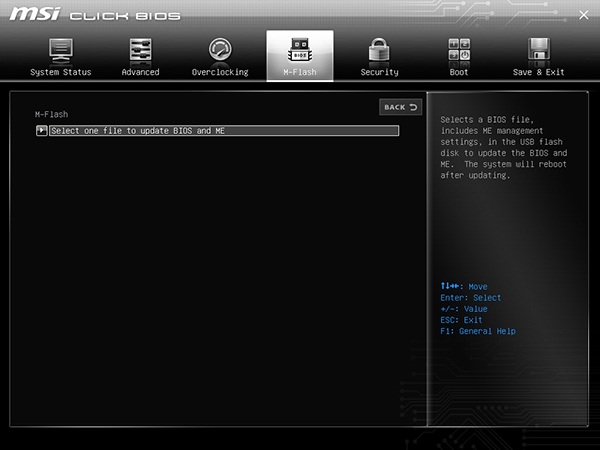

4. Раздел «M-Flash» обновления BIOS`а платы. В нашем случае оказалась прошита самая последняя доступная на момент тестирования версия 1.20.

5. Раздел «Security» с настройкой паролей.

6. «Boot» – задаем порядок загрузки ОС с различных устройств.

7. Оставшийся раздел «Save & Exit» – это сохранение или отмена сделанных настроек, их сброс.

Фирменное программное обеспечение

Помимо драйверов на DVD диске материнской платы MSI B150M BAZOOKA PLUS можно найти утилиты, которые нам знакомы по обзору топовой платы MSI Z170A MPOWER GAMING TITANIUM.

Фирменное ПО материнской платы MSI B150M BAZOOKA PLUS

Тестовый стенд

Процессор Intel Core i5 6600K;
Материнская плата MSI B150M BAZOOKA PLUS;
Система охлаждения Noctua NH-U9S;
Термоинтерфейс ARCTIC MX-2;
Оперативная память 2 x 8 Гбайт DDR4-3000 Kingston HyperX Savage HX430C15SB/8; (режим работы DDR4-21333);
Видеокарта PowerColor PCS+ R9 380 4 GB (AXR9 380 4GBD5-PPDHE);
Накопители SSD SSD OCZ Vector 150 240 Гбайт и HDD Toshiba DT01ACA200 2 Тбайт;
Блок питания Corsair CS650M, 650 Ватт;
Корпус Thermaltake Armor Revo Gene.

Обратим внимание, что нам пришлось отказаться от использования «продвинутого» кулера Noctua NH-U14S в пользу младшего собрата Noctua NH-U9S, который компактнее и не перекрывает единственный слот PCI-E x16 материнской платы MSI B150M BAZOOKA PLUS. К тому же, забегая вперед, скажем, что функции разгона у платы существенно ограничены и нет необходимости в «большом» кулере.

Тестовый стенд с материнской платой MSI B150M BAZOOKA PLUS

Система в сборе.

По краям платы сделана эффектная подсветка. Правда, если смотреть издалека, то она становится практически незаметной.

Информация о процессоре Intel Core i5 6600K, материнской плате MSI B150M BAZOOKA PLUS и частоте/таймингах памяти Kingston HyperX Savage HX430C15SB/8 (тайминги выставлялись платой автоматически для частоты 2133 МГц).

Разгон

Напомним, что в БИОСе материнской платы MSI B150M BAZOOKA PLUS нет возможности изменять напряжение ядер процессора и повышать множитель выше, чем это указано для режима Turbo Boost конкретного процессора.

Частота памяти также ограничена режимом DDR4-2133. Единственное, что можно сделать в случае использования высокочастотной памяти, так это уменьшить тайминги до минимальных значений.

В результате существенного прироста производительности добиться не получится, так что раздел «Overclocking» в БИОСе является только номинальным.

Результаты тестирования

Результаты оказались предсказуемыми: производительность процессора Intel Core i5 6600K на материнской плате MSI B150M BAZOOKA PLUS оказалась ниже решений на чипсете Intel Z170 и причина этому — работа высокочастотной памяти DDR4 на частоте 2133 МГц (тайминги стандартные), но все равно возможности видеокарты такая конфигурация вполне раскрывает.

Заключение

Что же представляет из себя материнская плата MSI B150M BAZOOKA PLUS? С ценой на уровне 5100-5400 рублей, находящейся на уровне других плат, основанных на чипсете Intel B150, она выделяется наличием элементов, которые можно встретить в топовых материнских платах MSI. В ней реализована белая подсветка (углы платы и область звуковой части), имеется индикация EZ Debug LED, металлизированный слот PCI-E x16 (технология Steel Armor), высокоскоростной интерфейс M.2 (до 32 Гбит/сек), порт USB 3.1 Gen1 тип C. Система питания платы имеет радиатор, что положительно сказывается на температурном режиме при длительной эксплуатации.

Стоит напомнить, что плата имеет ограничения, связанные с чипсетомIntel B150. Она работает с памятьюDDR4 не выше 2133 МГц (максимальная частота), а значит производительность будет несколько ниже систем, где установлена высокочастотная память (например платы на чипсете Intel Z170).

Слабой стороной платы MSI B150M BAZOOKA PLUS является неудачное, на наш взгляд, размещение слота PCI-E x16, не позволяющее устанавливать широкие кулеры (они перекрывают слот), и практически полное отсутствие возможностей разгона – нельзя изменять напряжение питания ядер процессора, у процессоров с разблокированным множителем нельзя выставить множитель выше, чем это заложено в Turbo Boost.

Но будем откровенны, далеко не всем пользователям нужна функция разгона. Куда более важно хорошее качество изготовления, функционал, а этого у платы не отнять. В итоге, входя в серию MSI Arsenal GAMING, не зря плата MSI B150M BAZOOKA PLUS позиционируется как бюджетное решение для сборки игровой системы на сокете Intel LGA1151.

Плюсы:

Дизайн с наличием белой LED подсветки;
Высокое качество изготовления;
Применение радиатора с винтовым креплением в системе питания платы;
4 слота под установку памяти DDR4-2133 (макс. 64 Гбайта);
Металлизированный слот PCI-E x16 (Steel Armor);
Наличие слота M.2 ключ М 2242/2260/2280 (до 32 Гбит/сек);
Наличие порта USB 3.1 Gen1 Type C (до 5 Гбит/сек);
Хороший набор фирменного программного обеспечения;
Неплохая цена.

Недостатки:

Широкий кулер может блокировать слот PCI-E x16;
Практически полное отсутствие возможности разгона процессора;
Прогиб правого края платы (при монтаже);
Отсутствуют видеоинтерфейсы D-Sub и Display Port.

Источник
