Мультиметр дт 838 инструкция по пользованию видео

Обзор функционала тестера на примере модели DT838

В ролике подробно разбирается каждый режим использования мультиметра. А их здесь семь штук (переменное и постоянное напряжение, определение сопротивления и прочие). Автор на примерах показывает, как замерять напряжение в бытовых розетках, вычислять коэффициент усиления транзистора и температуру окружающей среды или отдельных приборов.

Вкратце представлены и другие функции тестера. К примеру, наглядно рассмотрена «прозвонка» проводов и диодов:

«Есть такой режим, как «прозвонка». При коротком замыкании идет характерный звук. Диод КД 202 при проверке не звонит, а значит, он в рабочем состоянии. Также можно «прозвонивать» провода на обрыв».

В этом же ключе разобран и другой функционал устройства. Даже умея пользоваться подобной техникой, в видео вы найдете полезную информацию по этой конкретной модели. А для начинающих радиолюбителей ролик станет краткой и понятной инструкцией.

Источник

Мультиметр — это прибор для измерения постоянного, переменного напряжения, постоянного тока, сопротивлений, проверки диодов и транзисторов.

В нашем ассортименте представлены портативные (или еще их называют карманные) профессиональные 3,5-разрядные цифровые мультиметры разных серий.

Перейти в Каталог товаров

Как пользоваться мультиметром

В комплекте к каждому прибору идет инструкция по применению на русском языке, где описано, как проводить измерения и какие условия необходимо соблюдать, а также как за ним ухаживать.

Инструкция для мультиметров серии DT 830, 832, 838 смотреть и скачать в формате PDF

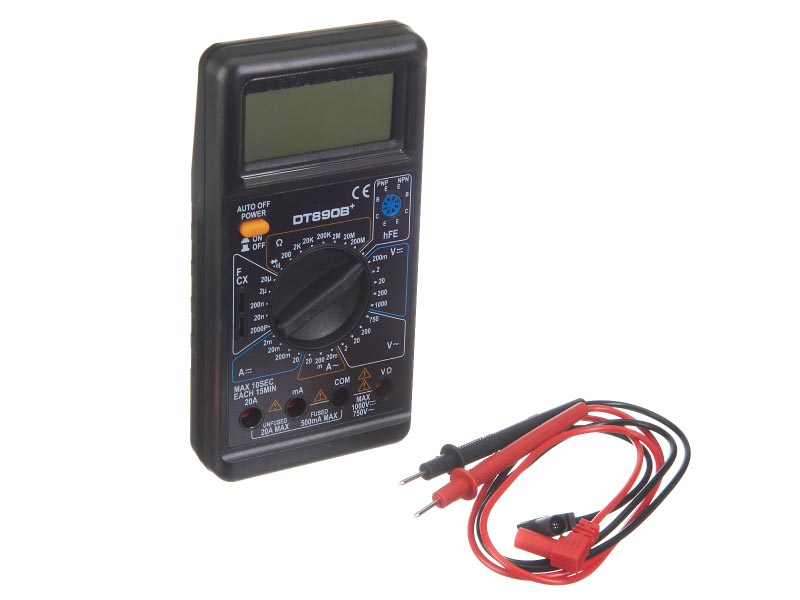

Инструкция для мультиметров серии DT 890 смотреть и скачать в формате PDF

Пошаговая видео инструкция для мультиметра DT-832

51748 Мультиметр DT 832

Источник

Мультиметр DT830B, DT832, DT838.

Измерение напряжения постоянного тока

Установите красный щуп в гнездо «VΩmA», черный щуп в «COM».
Установите переключатель режимов в положение V-. Если предел заранее не известен, установите наибольший предел измерений. Затем, руководствуясь результатами измерений, диапазон можно постепенно понижать. Если на дисплее появляется только цифра «1»,это означает, что измеряемое значение находится выше уровня измерений установленного диапазона. Следует перейти на один диапазон вверх.
Подключите щупы параллельно измеряемой цепи.

Входное сопротивление: 10 МОм на всех пределах.

Защита от перегрузок: 200 В эфф. на пределе 200 мВ и 1000 В пост. или 750 В эфф. переменного тока на остальных пределах.

Измерение напряжения переменного тока

Установите красный щуп в гнездо «VΩmA», черный щуп в «COM».
Установите переключатель режимов в положение V~.
Подключите щупы параллельно измеряемой цепи.

Входное сопротивление: 10 МОм на всех пределах.

Диапазон частот: 40Гц — 400Гц.

Защита от перегрузок: 1000 В пост. или 750 В эфф. переменного тока на всех пределах.

Калибровка: Среднее (эфф. синусоиды).

Измерение силы постоянного тока

Установите красный щуп в гнездо «VΩmA» (при замерах до 200 мА),черный щуп в «COM». В случае, если величина силы тока превышает указанную величину, красный щуп следует подключить в разъем «10 A».
Установите переключатель режимов в положение А-.
Подключите щупы последовательно в измеряемую цель, поскольку ток должен пройти через мультиметр. При неправильном подключении перед значением измеряемого параметра появится знак «минус».
Если вы не знаете параметров измеряемой силы тока, установите переключатель режимов работы на максимальное значение, а затем переключите на более низкое, если это необходимо.
Если на дисплее во время измерения появился знак «1», значит измеряемое значение не в данном пределе измерений.
Режим «10 А» не защищен плавким предохранителем. Ни в коем случае не производите измерения в данном режиме дольше 10 секунд.

Защита от перегрузок: 200 мА 250 В — плавкий предохранитель, предел 10 А без предохранителя.

Падение напряжения: 200 мВ.

Измерение сопротивления

Установите красный щуп в гнездо «VΩmA», черный щуп в «COM».
Установите переключатель режимов в положение «Ω».
Когда цепь разомкнута на дисплее будет отображаться «1». При изменении сопротивления в схеме убедитесь, что схема обесточена и все конденсаторы полностью разряжены.
Подключите щупы параллельно измеряемой цепи.

Макс. напряж. на разомкн. щупах: 2,8 В.

Защита от перегрузок: 15 сек. максимум 220В на всех пределах.

Проверка транзисторов

Установить переключатель функций в положение hFE.
Определите тип транзистора PNP или NPN, определите расположение выводов транзистора, подключите транзистор согласно схеме в гнездо на лицевой панели.
Дисплей покажет приблизительное значение hFE.

Проверка диодов и прозвонка соединений

Установить переключатель функций в положение (значок, представляющий собой стрелочку с вертикальной палочкой).
Установите красный щуп в гнездо «VΩmA», черный щуп в «COM».
Подсоединить красный щуп к аноду, а черный щуп к катоду исследуемого диода.
Считайте на дисплее величину прямого падения напряжения надиоде в милливольтах (mV). При реверсивном включении диода на дисплее возникнет только «1».
Контрольное напряжение составляет около 2,8 В при силе тока 1,5 мА.
Для проверки непрерывности электрической цепи подключите щупы кдвум точкам схемы, в случае, если цепь непрерывна, прозвучит звуковой сигнал.

Измерение температуры (Только в DT-838)

Установите переключатель в положение «ТЕМР».
Подключите термопару типа «К» к гнездам VΩmA» и «COM».
Присоедините термопару к объекту измерения.

Замена батареи

При разрядке батареи на дисплее слева появляется знак батареи.
Перед заменой батареи выключите мультиметр и отсоедините щупы от измеряемых цепей.
Выкрутите винты на задней крышке и откройте ее. Замените батарею, соблюдая полярность.

Внимание! Не работайте с прибором до тех пор, пока не закроете крышку.

Замена предохранителя

Предохранитель редко нуждается в замене и выгорает почти всегда в результате ошибки оператора.
Для замены предохранителя выкрутите винты на задней крышке и откройте ее, как и при замене батареи. Замените предохранитель аналогичным по типу.

Источник

Небольшого размера прибор DT 838 мультиметр цифровой – неплохой вариант для домашнего пользования. DT 838 надежен, отличается простой конструкцией, позволяет выполнить необходимые измерения. В народе мультиметр DT 838 цифровой называют тестером.

Хотя работы, связанные с электричеством, чаще доверяют профессионалам, изредка каждому мужчине приходится сталкиваться с мелким ремонтом вышедшей из строя бытовой техники.

Поможет им миниатюрный цифровой тестер, или мультиметр цифровой DT838. Этот прибор не подведет дома, в лаборатории и цехе, поскольку имеет защиту от перегрузки и оснащен индикацией, показывающей заряд батареи.

Измерить с помощью цифрового мультимета DT 838 можно сопротивление, токи, прозвонить провода.

Работает тестер DT 838 в температурном интервале – 0+40 градусов. В данной модели DT 838 мультиметра цифрового показания выводятся на ЖК индикатор. Значения прибором проверяются от трех до четырех раз, а на экране видно среднее. Поставляется вместе с ним батарейка 9 Вольт, от которой тестер питается.

Измеряя силу тока и напряжение, DT 838 определяет автоматически полярность. При ее нарушении, выводимый на экран показатель имеет знак «минус».

Подключать щупы DT 838 требуется правильно. Проводя измерение силы постоянного тока, который течет в батарейках, блоках питания, аккумуляторах, их с нагрузкой подключают последовательно. Измеряя другие характеристики – только параллельно.

Содержание:

Работа
Характеристики
Инструкция по использованию мультиметра DT 838
Комплектность
Возможности дополнительные
Как измеряет DT 838 напряжение
Ампераж
Сопротивление: особенности измерения
Мультиметр RICHMETERS
Где купить

Работа

В использовании мультиметр DT 838 цифровой очень простой. Но, впервые купившие его, все равно испытывают затруднения, поэтому, важно ознакомиться с инструкцией, чтобы долго служил цифровой мультиметр DT 838. Инструкция входит в комплектацию DT 838. После ее прочтения станет понятно, как использовать цифровой мультиметр DT 838.

Прежде всего, необходимо выставить режим, для чего переключатель диапазонов DT 838 поворачивают в одну или другую сторону, устанавливая на нужную отметку. В «COM» вставляют щуп один – «минус» для тока постоянного.

Так его устанавливают всегда. Щуп второй вставляют в отверстие с надписью «VOMA» (за исключением, когда измеряют ток).

Характеристики

Число измерений – 2 замера в секунду;
Диапазон напряжения переменного и постоянного – 0,1мВ – 1000В и 0,1В – 750В;
Ток (постоянный) – 2мА – 10А;
Пределы частот по переменному току – 40-400 Гц;
Входное сопротивление – 0,1 Ом – 2Мом;
Прозвонка – 1 кОм;
Сопротивление – 0,1 Ом – 2Мом;
Температура – минус 20- плюс 130 градусов Цельсия;
Напряжение – 750 В;
Коэф. усиления транзисторов – 1000;
Питание – Крона ВЦ 9В;
Масса – 137 г;
Габаритные размеры – 126х70х28 мм.

Видео:

Видео: Мультиметр DT-838

Инструкция по использованию мультиметра DT 838

Хотя мультиметр цифровой DT838 считается необходимым для радиолюбителей, но к профессиональным измерителям он не принадлежит.

Как упоминалось, прибор DT 838 пригоден для стандартных функций, т.е. определения:

напряжения постоянного (вольтаж) тока и переменного;
ампеража, т.е. тока;
сопротивления.

Используют мультиметр DT 838 цифровой также для звуковой прозвонки, являющейся востребованной функцией, и определения температуры.

Комплектность

Помимо «Кроны», поставляются с мультиметром цифровым:

щупы с термопарой;
тестер.

Возможности дополнительные

DT 838 поможет измерить температуру. Чтобы узнать ее, в предусмотренное инструкцией положение устанавливают переключатель, а щупы заменяют, подключив термопару, подводя к предмету, для которого определяют температуру, кончик.

Термопара нужна, чтобы измерена была температура конкретного предмета, а не собственная внутренняя, находящаяся на одном уровне с температурой окружающего воздуха (при отсутствии термопары).

Необходимо знать ее для предотвращения перегрева микросхем, радиодеталей и т.д.

Рекомендуем:

3Д сканеры: что это, зачем нужны, виды
Обзор промышленных 3D-принтеров от 3DSystems
Самые популярные принтеры 3D Cube

Также просто с мультиметром цифровым провести прозвонку, чтобы определить место разрыва сети.

Помимо этих замеров, узнать при помощи мультиметра цифрового можно короткое замыкание. Нужно повернуть для этого переключатель в определенное положение, затем к разным концам коснуться щупами. При наличие короткого замыкания звучит сигнал, напоминающий писк.

Как измеряет DT 838 напряжение

Не нужно забывать, что в бытовых розетках течет ток переменный, а постоянный — в зарядных устройствах, батареях, блоках питания, батарейках. Выполнив действия, описанные выше, т.е. установив стрелку на DCV, находящуюся с левой стороны, красного цвета щуп вставляют в гнездо «10ADC», которое обычно вверху.

Если делают замеры батарейки, достаточно его выставить на 20В. Для других случаев выставить не менее 600В, а дальше ориентируются в процессе измерения.

Столько же, т.е. 600В, установить нужно при измерении напряжения в розетке. А вот вольтаж, который превышает наибольшую возможность тестера, никогда не замеряют, чтобы не сгорел последний.

Ампераж

Чтобы измерить силу тока постоянного (!) щуп красного цвета устанавливают в гнездо, находящееся справа — 10ADC, а стрелку переключателя переводят на 10А.
