Мультиплаз 2500 инструкция по эксплуатации

Руководство по эксплуатации,

ТЕХНИЧЕСКИЕ
РЕКОМЕНДАЦЦИ

ДЛЯ РАБОТЫ С
«МУЛЬТИПЛАЗ 2500»

1. Введение

1.1
Соответствие требованиям нормативных
документов1.2
Обязательства изготовителя1.3
Условия хранения, транспортировки и
эксплуатации1.4
Назначение аппарата1.5
Технические характеристики1.6
Комплект поставки

Поздравляем Вас с удачной
покупкой — приобретением уникального

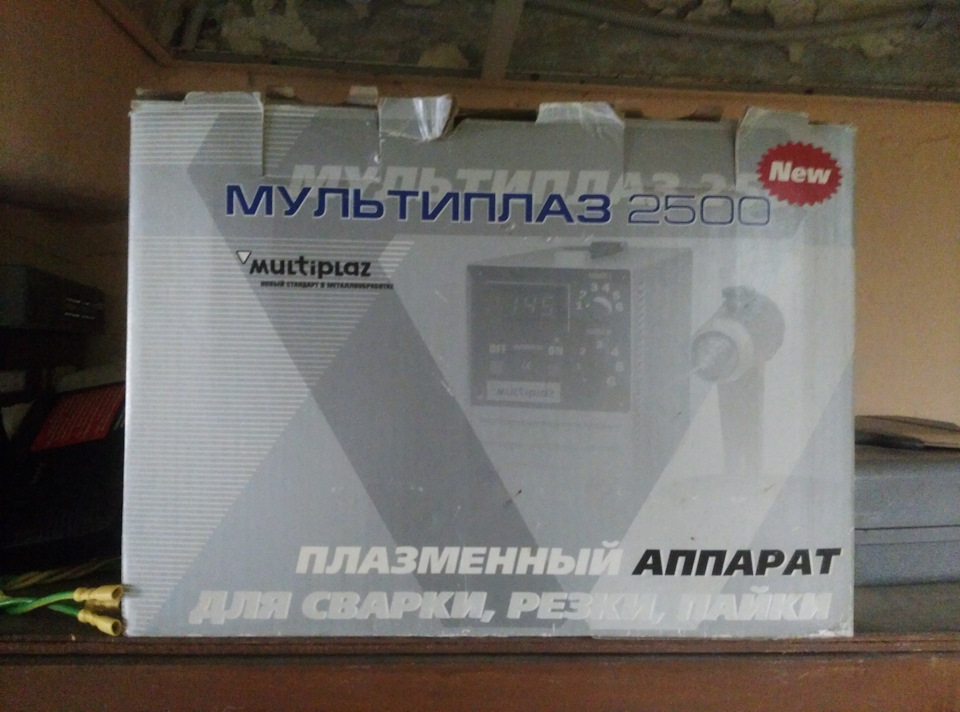

плазменного аппарата «МУЛЬТИПЛАЗ-2500М».

1.1 Соответствие требованиям нормативных
документов

• Аппарат соответствует первому классу
  защиты от поражения электрическим
  током в соответствии с ГОСТ 12.2.007.0-75 и
  ГОСТ 12.2.007.8-75.

• Аппарат соответствует ТУ 3441-001-58445706-04.

• Климатическое исполнение — УХЛ4 по ГОСТ
  15150-69.

• Группа по допустимым механическим
  воздействиям М34 по ГОСТ 17516-90.

• Аппарат аттестован ВНИИСТ
  для сварки газовых труб диаметром до
  159 мм с толщи­ной стенки до 6мм и
  соответствует требованиям ВСН 006-89 и
  СНиП 42-01-2002 «Газораспределительные
  системы».

• Аппарат соответствует коду
  IР21 по ГОСТ 14254-96 по степени защиты от
  попада­ния воды.

• Аппарат подлежит обязательной
  сертификации на соответствие требованиям
  ГОСТ 12.2.007.8-75 «Устройства электросварочные
  и для плазменной обработки. Требо­вания
  безопасности».

• Сертификат
  соответствия РОСС RU.ТЧ02.В01720.

1.2 Обязательства изготовителя

Гарантийный срок — 12 месяцев со дня
продажи при наличии неповрежденной
пломбы, отсутствии следов повреждений
и соблюдения условий хранения,
транспортировки и экс­плуатации.
Гарантийный ремонт осуществляется
сервисными центрами при предъявлении
гарантийного талона.

Внимание!Срок службы аппарата 10
лет при соблюдении правил эксплуатации
и техни­ческого обслуживания.

1.3 Условия хранения, транспортировки и эксплуатации.

Аппарат до ввода в эксплуатацию должен
храниться в закрытых помещениях в
штатной упаковке при температуре воздуха
от -50°С до +50°С и относительной влажности
до 98% при 25°С. После ввода в эксплуатацию
аппарат должен храниться в закрытых
помещениях с температурой выше 0°С.
Допускается хранение аппарата с сухой
горелкой при темпера­туре до
-50°С.
Транспортировка аппарата до
ввода в эксплуатацию должна осуществляться
в заводской упаковке при условии защиты
от прямого воздействия атмосферных
осадков при темпера­туре окружающего
воздуха от -50°С до +50°С и относительной
влажности до 98% при 25°С и атмосферном
давлении более 12 КПа.
Эксплуатация
аппарата должна осуществляться в
помещениях или под навесом с темпера­турой
окружающего воздуха от -10°С до +40°С,
среднемесячной относительной влажно­стью
воздуха до 90% при +20°С, до 80% при +25°С, до
60% при +40°С при отсутствии воздействия
прямого солнечного излучения, песка
или пыли, особенно токопроводящей.
Допускается
эксплуатация аппарата при температуре
до -30°С, если непосредственно пе­ред
эксплуатацией аппарат находился в
помещении с плюсовой температурой не
менее трех часов.

1.4 Назначение аппарата

Портативный аппарат
«Мультиплаз-2500М»
предназначен для ручной плазменной
резки, сварки, пайки и сваркопайки (пайки
разнородных материалов) и пайкосварки
чёрных и цветных металлов, в том числе
легированных и нелегированных сталей,
нержавеющих сталей, чугуна, металлов
медной группы, алюминия и его сплавов.
Аппарат обеспечивает разделительную
плазменную резку различных
электроизоляционных негорючих
материа­лов, в том числе асбестоцементных
листов. Он может быть использован, как
вспомога­тельный инструмент, в литейном
производстве. Аппарат работает от
однофазной электро­сети, используя
для резки обычную воду, а для сварки и
пайки водно-спиртовую смесь.

Внимание!Автомат защиты, установленный
в цепи розетки, должен быть расчитан на
ток не менее 16 А. Розетка должна иметь
провод заземления.
