Мустанг аппарат для физиотерапии инструкция по применению

Мустанг-Физио-МЭЛТ-2К (Многофункциональный ЭЛектроТерапевтический аппарат 2-канальный) — новый российский универсальный аппарат-комбайн для низкочастотной электротерапии.

При его разработке  была поставлена задача: создать аппарат, который бы по своим функциональным возможностям не уступал лучшим мировым образцам, и, вместе с тем, имел невысокую стоимость, а также простое и наглядное управление.

Аппарат обеспечивает следующие виды воздействия:

• гальванизация и электрофорез;
• диадинамические токи;
• синусоидальные модулированные токи (амплипульстерапия);
• интерференционные токи;
• электросон;
• короткоимпульсная электроанельгезия (ЧЭНС);
• флюктуаризация;
• электростимуляция (9 форм тока, 6 форм модуляции).

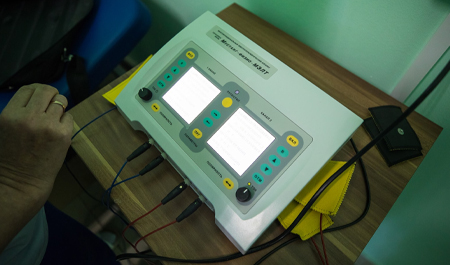

Аппарат выполнен в компактном, удобном корпусе с наклонной панелью управления. Спереди расположены разъемы для подключения электродов. Разъемы имеют цветографическую индикацию: для постоянного тока и несимметричных импульсов и красного и синего цвета соответственно; для переменного тока — зеленого цвета.

Панель управления имеет два крупных дисплея (для каждого канала), на которых отображаются все параметры воздействия, включая графическое изображение формы импульсов.

Кнопки управления для удобства сгруппированы по своему функциональному назначению:

• кнопки выбора режима работы канала и установки параметров воздействия – справа и слева от дисплеев соответствующего канала;
• кнопки взаимодействия между каналами и общие кнопки управления – между дисплеями.

Регулировка тока осуществляется с помощью ручек. Имеется светодиодная индикация наличия сигнала.

Отличительные особенности аппарата:

• аппарат имеет 2 независимых канала;
• аппарат обеспечивает максимальную амплитуду тока воздействия 100 мА;
• после окончание процедуры снятие тока происходит плавно, что исключает неприятные ощущения у пациента;
• к каждому аппарату может быть подключен пульт дистанционного управления, с которого можно регулировать ток, а также прерывать и возобновлять процедуру (по дополнительному заказу);
• имеется возможность оперативной смены полярности тока;
• аппарат стабилизирует ток воздействия, что исключает изменение тока во время процедуры и обеспечивает «мягкое» воздействие на пациента;
• аппарат имеет защиту от пропадания напряжения сети;
• имеется возможность запоминания параметров наиболее часто используемых режимов для быстрой установки и программирование процедур;
• имеется возможность обеспечения любой формы и параметров импульсов тока по заказу.

Аппарат комплектуется высококачественными многоразовыми электродами из проводящего материала в соединении с гидрофильными прокладками из искусственной кожи (Италия).

Аппарат также может использоваться с любыми электродами для электротерапии, разрешенными к применению на территории Российской Федерации в установленном порядке и имеющими сертификаты соответствия системы ГОСТ Р.

Для подсоединения электродов имеются кабели с различными типами контактных соединителей: кнопка; штекер 2 мм; флажок; «крокодил».

Аппарат полностью соответствует ГОСТам по электромагнитной совместимости и электробезопасности, имеет регистрационное удостоверение и сертификат соответствия.

«Мустанг-Физио-МЭЛТ-2К» представляет собой современный, удобный в работе и простой в управлении аппарат, который обеспечивает воздействие практически всеми видами низкочастотных импульсных токов.

Комплектация:

1. Многофункциональный электротерапевтический аппарат 2-канальный (гальванизация и электрофорез, диадинамотерапия, СМТ, интерференцтерапия, электросон, ЧЭНС, флюктуоризация, электростимуляция); — 1шт.
2. Электрод многоразовый в соединении с гидрофильной прокладкой из искусственной кожи 80*120мм; — 4шт.
3. Электрод многоразовый в соединении с гидрофильной прокладкой из искусственной кожи 60*80мм или 45*60мм; — 4шт.
4. Кабель соединительный одноконтактный КСКН-1 (контакт «кнопка»); — 4шт.
5. Кабель соединительный одноконтактный КСКН-2 (контакт «кнопка»); — 2шт.
6. Ремень эластичный с застежкой «Velcro» для закрепления электродов. — 8шт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ электротерапевтического аппарата МУСТАНГ-ФИЗИО-МЭЛТ-2К

Аппарат соответствует требованиям ГОСТ Р 50444-92 и технических условий ТУ 9444-006-29230815-2008.

1. Виды воздействия: — гальванизация и электрофорез; — диадинамические токи; — синусоидальные модулированные токи (амплипульс  терапия); — интерференционные токи — электростимуляция (9 видов импульсного тока, 6 форм модуляции); — короткоимпульсная электроанальгезия (чрескожная электронейростимуляция); — флюктуоризация; — электросонтерапия;
2. Количество независимых каналов	2
3. Виды токов:
— постоянный; синусоидальный; импульсный; флюктуирующий
4. Виды импульсов тока:
— прямоугольные моно- и биполярные; — прямоугольные биполярные несимметричные; — треугольные моно- и биполярные; — экспоненциальные моно- и биполярные; — трапециевидные моно- и биполярные; — двойные треугольные моно- и биполярные; — нейроподобные; — полусинусоидальные с экспоненциальным задним фронтом
5. Максимальная амплитуда тока на нагрузке 500 Ом:
— для постоянного тока	80 мА
— для импульсов тока длительностью > 60 мс	80 мА
— для импульсов тока длительностью < 60 мс	100 мА
— для синусоидального тока	100 мА
— для флюктуирующего тока	100 мА
6. Возможность регулировки тока с помощью пульта ДУ (при         наличии)	Наличие
7. Частота следования импульсов, Гц:
— прямоугольных	0,1 — 5000
— треугольных, экспоненциальных, трапециевидных	0,1 — 5000
— двойных треугольных	1,0 — 200
— нейроподобных	10 — 500
— полусинусоидальных с экспоненциальным задним фронтом	50; 100
8. Частота синусоидального тока	2000 —10000
9. Длительность импульсов, мс:
— прямоугольных	0,02 — 500
— прямоугольных биполярных несимметричных	0,06 — 500
— треугольных, экспоненциальных, трапециевидных	0,04 — 500
— двойных треугольных	0,04 — 0,5
— нейроподобных	0,1 — 2
— полусинусоидальных с экспоненциальных задним фронтом	14
10. Верхняя граница частоты флюктуирущего тока, Гц	3000
11. Форма модулирующих сигналов в режиме «посылка-пауза»:
— прямоугольная; треугольная; трапециевидная; синусоидальна

12. Длительность модулирующего сигнала в режиме «посылка – пауза», с:	0,01 — 60
13. Длительность пауз между посылками импульсов, с:	0,01 — 60
14. Частота модуляции сигналом синусоидальной формы, Гц	10 — 200
15. Коэффициент модуляции сигналом синусоидальной формы, %	10 — 150
16. Диапазон частот интерференционного тока, Гц	1 — 200
17. Продолжительность процедуры, мин	1 — 90
18. Плавное снятие тока после окончания процедуры	Наличие
19. Защита пациента от пропадания напряжения сети	Наличие
20. Возможность запоминания текущего режима	Наличие
21. Возможность программирования и запоминания процедур	Наличие
22. Электропитание:
— напряжение, В	198 8 242
— частота, Гц	50
23. Максимальная потребляемая мощность, ВА	28
24. Время установления рабочего режима, с	10
25. Диапазон рабочих температур, °С	+10 …+35
26. Габаритные размеры, не более, мм:
— блок электротерапии	280х200х110
27. Масса, не более, кг:
— блок электротерапии	2,5

• Режим гальванизация и лекарственный электрофорез. Гальванизация — применение с лечебной целью постоянного непрерывного электрического (гальванического) тока низкого напряжения и небольшой силы, которые подводят к телу больного через контактно наложенные электроды. Лекарственный электрофорез — метод, сочетающий воздействие на организм постоянного тока и вводимых с его помощью лекарственных веществ. Вид тока – постоянный ток. Диапазон (максимальное значение) тока: 10 мА или 80 мА Меню установки параметров режима приведено на рис.
• Режим «Диадинамотерапия». Диадинамотерапия — метод лечебного воздействичя, при котором используются импульсные токи полусинусоидальной формы с задним фронтом, затянутом по экспоненте, т. е. уменьшение тока в импульсе от максимума до нуля происходит в течении большего времени, чем увеличение. Этот метод был предложенфранцузским стоматологом Пьером Бернаром, поэтому диадинамические токичасто именуют токами Бернара. Импульсы воздействия: полусинусоидальные с экспоненциальным задним фронтом, длительностью 14 мс, частотой 50 или 100 Гц. Максимальная амплитуда импульсов тока 100 мА.
• Режим «Синусоидальный модулированный ток (амплипульстерапия)». Синусоидальные модулированные токи (СМТ) — лечебный метод, основанный на применении импульсных токов синусоидальной формы частотой 1500 Гц, модулированных по амплитуде низкими частотами в пределах 10 — 150 Гц. В практической физиотерапии этот метод часто называют амплипульстерапией.
• Режим «Интерференцтерапия (интерференция)». При выборе режима «Интерференция» на одном из каналов на другом данный режим устанавливается автоматически, а при выходе из режима — устанавливаются параметры, которые были до выбора режима. Метод воздействия – интерференционные токи, возникающие в результате сложения двух переменных токов с постоянной амплитудой и близкими частотами. Результирующая частота воздействия (частота биений) может быть постоянной (F) или периодически изменяться от нижней (FН) до верхней (FВ) в автоматическом режиме. Меню установки параметров изображены на рис. На дисплее канала 1 отображается только значение опорной частоты FО и амплитуда тока, на дисплее канала 2 – графическое изображение формы результирующего тока биений и остальные параметры. Выбор параметров осуществляется кнопками управления канала 2.
• Режим «Чрескожная электронейростимуляция (ЧЭНС)». Примеры меню установки параметров изображены на рис.  Виды импульсов тока: прямоугольные моно- и биполярные, прямоугольные биполярные несимметричные. Возможна модуляция импульсов в режиме «посылка/пауза» сигналом прямоугольной формы.
• Режим «Флюктуоризация». Меню установки параметров изображено на рис.  Метод воздействия – хаотически изменяющийся по частоте и амплитуде (флюктуирующий) ток. Максимальная частота спектра тока: 3000 Гц; максимальная амплитуда: 100 мА.
• Режим «Флюктуоризация». Меню установки параметров изображено на рис.  Метод воздействия – хаотически изменяющийся по частоте и амплитуде (флюктуирующий) ток. Максимальная частота спектра тока: 3000 Гц; максимальная амплитуда: 100 мА.
• Режим «Электросон». Меню установки параметров приведено на рис.. Вид импульсов тока – прямоугольные монополярные. При проведении процедуры используется две пары электродов (на глаза и область сосцевидных отростков), вмонтированных в специальную манжету-маску.

Аппарат «Мустанг-ФИЗИО» Гальвафор — это многофункциональное устройство, предназначенное для проведения различных физиотерапевтических процедур. Он подходит для использования в медицинских и косметологических учреждениях.

Картинка с сайта: almamed.su

Функции и области применения

1. Физиотерапия. Оборудование широко используется для восстановления и укрепления организма, а также для устранения болевого синдрома. С его помощью можно успешно проводить процедуры для реабилитации после травм, переломов и растяжений.

2. Гинекология. Используется для улучшения состояния тканей и ускорения процессов заживления, что делает его незаменимым в послеродовой реабилитации и лечении заболеваний женской репродуктивной системы.

3. Стоматология. Эффективен при лечении воспалительных заболеваний, а также при восстановлении тканей после хирургических вмешательств, таких как удаление зубов или лечение пародонтоза.

4. Косметология. Для улучшения состояния кожи, борьбы с угревой сыпью, целлюлитом и другими эстетическими проблемами. Также применяется для решения проблем с волосами (алопеция) и борьбы с сухостью и увяданием кожи.

Применение в косметологии

• Лечение заболеваний кожи (псориаз, дерматит, экзема и др.).
• Борьба с угревой сыпью, постугревыми рубцами и гиперпигментацией.
• Устранение целлюлита и улучшение состояния увядающей кожи.
• Лечение себореи и алопеции (облысения).

Картинка с сайта: almamed.su

Преимущества

1. ➕ Многофункциональность. Аппарат предлагает широкий спектр процедур, включая гальванизацию, ионофорез, микроионофорез, дезинкрустацию и ионную мезотерапию. Это делает его универсальным инструментом для профессионалов в медицинской и косметологической практике.
2. ➕ Точная настройка тока. Три диапазона воздействия (микротоки, до 10 мА и до 80 мА) позволяют настроить параметры под индивидуальные потребности пациента, обеспечивая точность и эффективность лечения.
3. ➕ Удобное управление. Цифровой индикатор с цветографическим отображением силы тока и времени процедуры позволяет легко контролировать процесс и оперативно корректировать параметры.
4. ➕ Автоматическое отключение и защита от ошибок. Аппарат оснащен системой автоматического отключения при перерыве в сети, а также плавным снятием тока по окончании процедуры. Это обеспечивает безопасность и комфорт пациента. Также предусмотрена защита от случайного включения тока и от ошибок при нарушении контакта с пациентом.

Функции аппарата

• Гальванизация и электрофорез. Для доставки активных веществ через кожу с использованием электрического тока.
• Микроионофорез. Для деликатного воздействия и глубокого проникновения препаратов в ткани.
• Дезинкрустация. Эффективное очищение кожи от загрязнений и излишков жира, особенно важно для проблемной кожи.
• Ионная мезотерапия. Улучшение состояния кожи и волос за счет доставки питательных веществ в глубокие слои дермы.

Аппарат «Мустанг-ФИЗИО» Гальвафор — это надежное, многофункциональное и высокоэффективное устройство для использования в медицинских и косметологических учреждениях. Он подходит для лечения широкого спектра заболеваний и процедур, обеспечивая высокое качество и безопасность.

Стандартная комплектация аппарата «Мустанг-Физио» Гальвафор:

1. Блок электротерапии Мустанг-Физио Гальвафор 1 шт.
2. Кабель соединительный одноконтактный штекер КСШ-1 – 2 шт.
3. Электрод многоразовый из токопроводящего силикона – 2 шт.
4. Поддерживающая сумка для электродов из синтетической кожи – 2 шт.
5. Ремень эластичный для закрепления электродов, с застежкой типа «Velkro»: 40*5, 60* 5; 80*5; 120*5 см.
6. Шнур электропитания
7. Паспорт/Руководство по эксплуатации

Аппарат лазерный терапевтический «Мустанг-2000».

Базовый блок — основа аппарата лазерной терапии. Его функции — задание режимов и параметров излучения, индикация настроек и контроль работы прибора.

Базовый блок имеет в зависимости от исполнения 2 или 4 канала для подключения излучающих головок с возможностью независимой установки частоты и мощности излучения для каждого канала. Выбор излучателя осуществляется нажатием кнопки на панели управления аппарата. При включении аппарат автоматически определяет типы подключенных к базовому блоку головок и последовательно выводит их названия и номер канала, к которому они подключены, на дисплей.

Заказать консультацию

Аппарат имеет встроенный фотометр, который позволяет измерять параметры излучения всех типов головок. При измерении мощности излучения аппарат автоматически определяет и выводит на дисплей тип используемой головки, длину волны и значение мощности излучения в ваттах (для импульсных головок) или в милливаттах (для непрерывных головок).

Во время проведения процедуры аппарат производит подсчет дозы воздействия для каждого канала и выводит ее значение на дисплей. Это позволяет вести непрерывный контроль суммарной дозы воздействия, не прибегая к ее расчету по сложным формулам или определения по таблицам, приводимым в литературе.

При расчете дозы воздействия по формулам или определения по таблицам длительность импульсов излучения принимается 100нс как наиболее типичной для большинства лазеров, используемых в лазерной терапевтической аппаратуре. Однако разброс длительности импульсов может достигать значений от 70 до 180 нс, и расчет дозы по формулам или таблицам может приводить к значительной ошибке. АЛТ «Мустанг 2000» при подсчете дозы определяет и учитывает длительность импульсов излучения лазеров.

Часто в методических рекомендациях и литературе приводится непосредственно доза воздействия без указания других параметров излучения. В этом случае функция подсчета дозы является особенно важной.

АЛТ «Мустанг 2000» по своим возможностям не имеет аналогов, уникальные возможности аппарата позволяют создавать на его основе как универсальные «лазерные кабинеты», реализующие практически все современные методики лазерной терапии, так и специализированные комплексы, возможности которых направлены на максимально эффективное лечение узкого круга заболеваний в одной области медицины. Выбор состава аппарата с возможностью дальнейшего его доукомплектования дополнительными сменными излучателями и насадками (в зависимости от его назначения) позволяет минимизировать его стоимость, что является немаловажным фактором в условиях рыночной экономики.

В аппарате предусмотрена возможность модуляции излучения от внешнего источника сигнала, в том числе от датчиков пульса и дыхания (режим БИО-управления), это позволяет при проведении процедур лазерной терапии модулировать излучение в соответствии с биоритмами пациента.

Аппарат мустанг 2000 отличается отсутствием функций подсчета дозы и вывода на дисплей типа излучающих головок.

АЛТ «Мустанг 2000» по своим возможностям не имеет аналогов, уникальные возможности аппарата позволяют создавать на его основе как универсальные «лазерные кабинеты», реализующие практически все современные методики лазерной терапии, так и специализированные комплексы, возможности которых направлены на максимально эффективное лечение узкого круга заболеваний в одной области медицины. Выбор состава аппарата с возможностью дальнейшего его доукомплектования дополнительными сменными излучателями и насадками (в зависимости от его назначения) позволяет минимизировать его стоимость, что является немаловажным фактором в условиях рыночной экономики.

Особенности

• высокая точность установки и стабильность параметров лазерного излучения в широком диапазоне;
• контроль параметров воздействия: мощности излучения, дозы, длины волны;
• возможность доставки излучения к зоне воздействия;
• простота использования (наглядность органов управления,
• информативность систем контроля, небольшие габариты и вес);
• высокая надежность и простота технического обслуживания;
• соответствие современным требованиям безопасности.

Применяется при лечении

• Аппарат лазерный терапевтический «МУСТАНГ-2000» позволяет реализовать Все современные методики лазерной терапии в следующих областях медицины:
• Сердечно-сосудистые заболевания: мерцательная аритмия, ишемическая болезнь сердца, гипертоническая болезнь.
• Заболевания периферических сосудов: облитерирующие поражения сосудов конечностей, флебиты, тромбофлебиты, варикозное расширение вен.
• Заболевания бронхов и легких: острый и хронический бронхит, бронхоэктатическая болезнь, пневмонии, бронхиальная астма.
• Гастроэнтерология: язвенная болезнь желудка и двенадцатиперстной кишки.
• Заболевания опорно-двигательного аппарата: ревматоидный артрит, деформирующий остеоартроз.
• Хирургия: раны, перитониты, фурункулы, карбункулы, рожистые воспаления, ожоги.
• Дерматология: нейродермиты, дерматиты, герпес, эрозии, язвы слизистых оболочек, эритема, витилиго.
• Оториноларингология: отиты, хронический тонзиллит, тонзиллэктомия.
• Гинекология: послеродовой эндометрит, неспецифические сальпингиты и сальпингоофориты, бартолиниты.
• Урология: циститы, мочекаменная болезнь, хронический простатит.
• Неврология: невралгия тройничного нерва, неврит лицевого нерва, неврозы.
• Стоматология: пародонтоз, периостит, гиперестезия эмали, послеоперационное и травматическое повреждение тканей полости рта.

Технические характеристики

Комплектация

Аппарат лазерный терапевтический «МУСТАНГ-2000» может комплектоваться любыми излучающими головками (лазерными или светодиодными).
