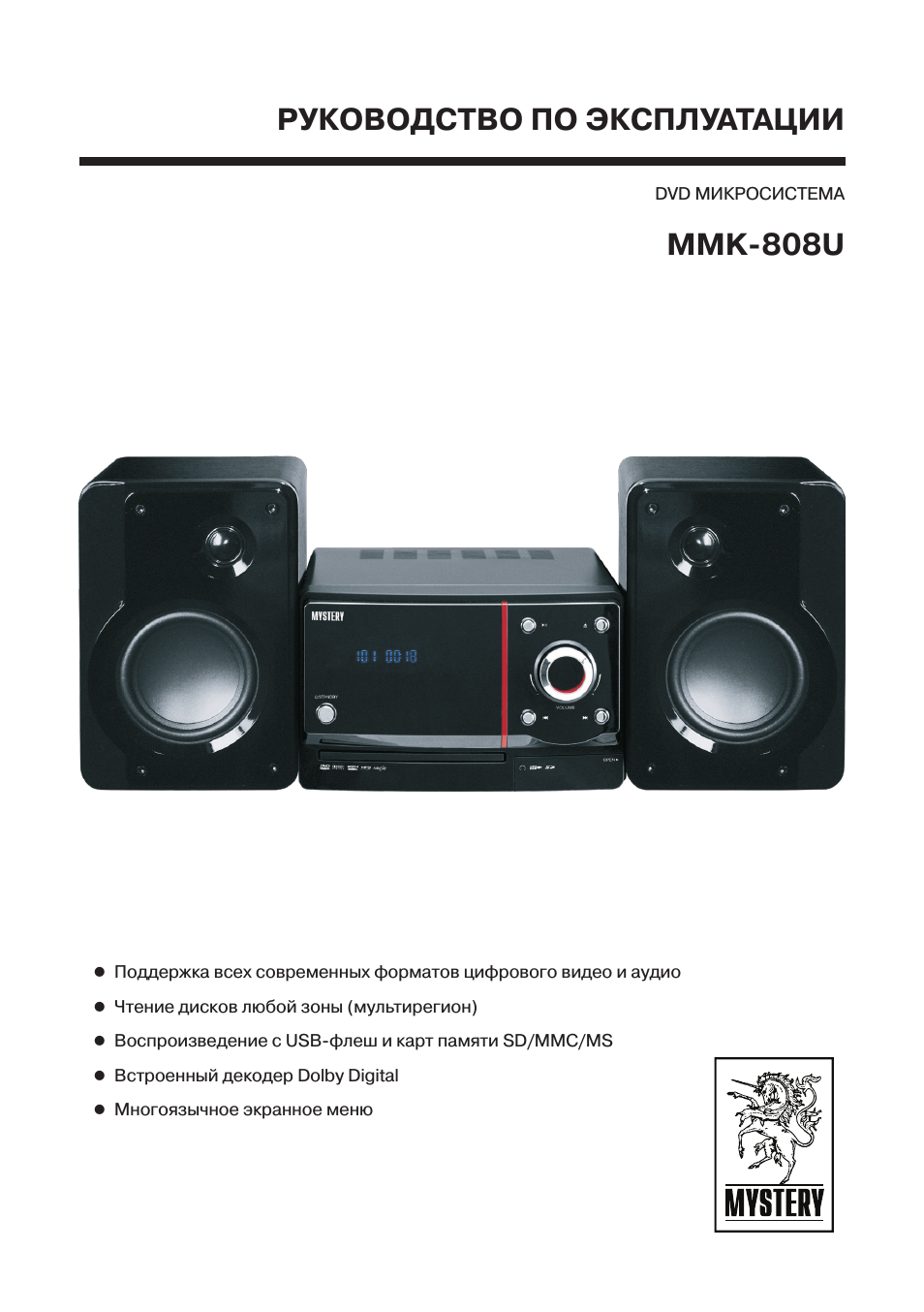

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

DVD микросистема

MMK-808U

I

Поддержка всех современных форматов цифрового видео и аудио

I

Чтение дисков любой зоны (мультирегион)

I

Воспроизведение с USB-флеш и карт памяти SD/MMC/MS

I

Встроенный декодер Dolby Digital

I

многоязычное экранное меню

-2-

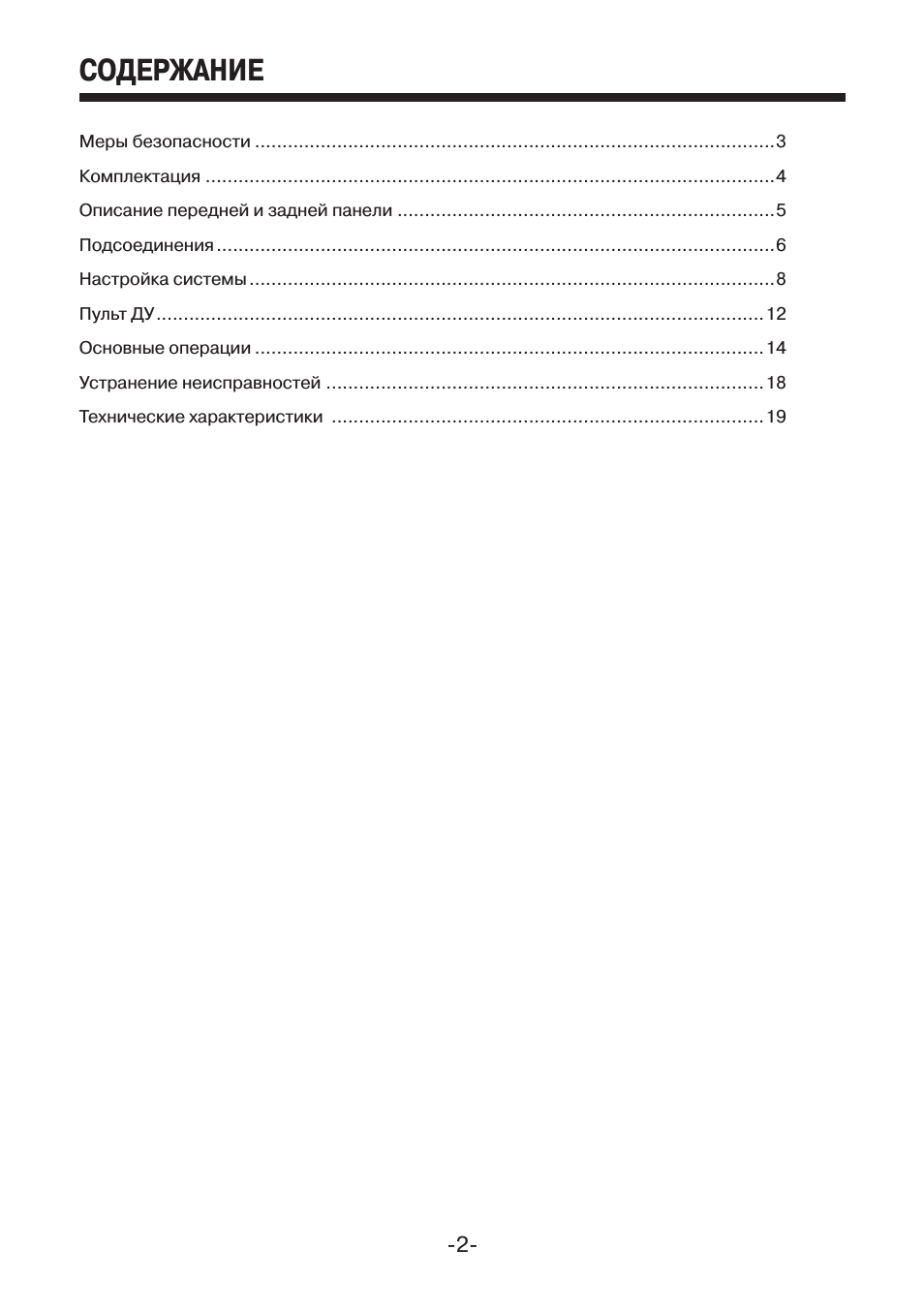

СОДЕРЖАНИЕ

меры безопасности …………………………………………………………………………………..3

комплектация …………………………………………………………………………………………..4

описание передней и задней панели ……………………………………………………………5

Подсоединения …………………………………………………………………………………………6

Настройка системы ……………………………………………………………………………………8

Пульт ДУ …………………………………………………………………………………………………12

основные операции …………………………………………………………………………………14

Устранение неисправностей ……………………………………………………………………..18

технические характеристики …………………………………………………………………….19

-3-

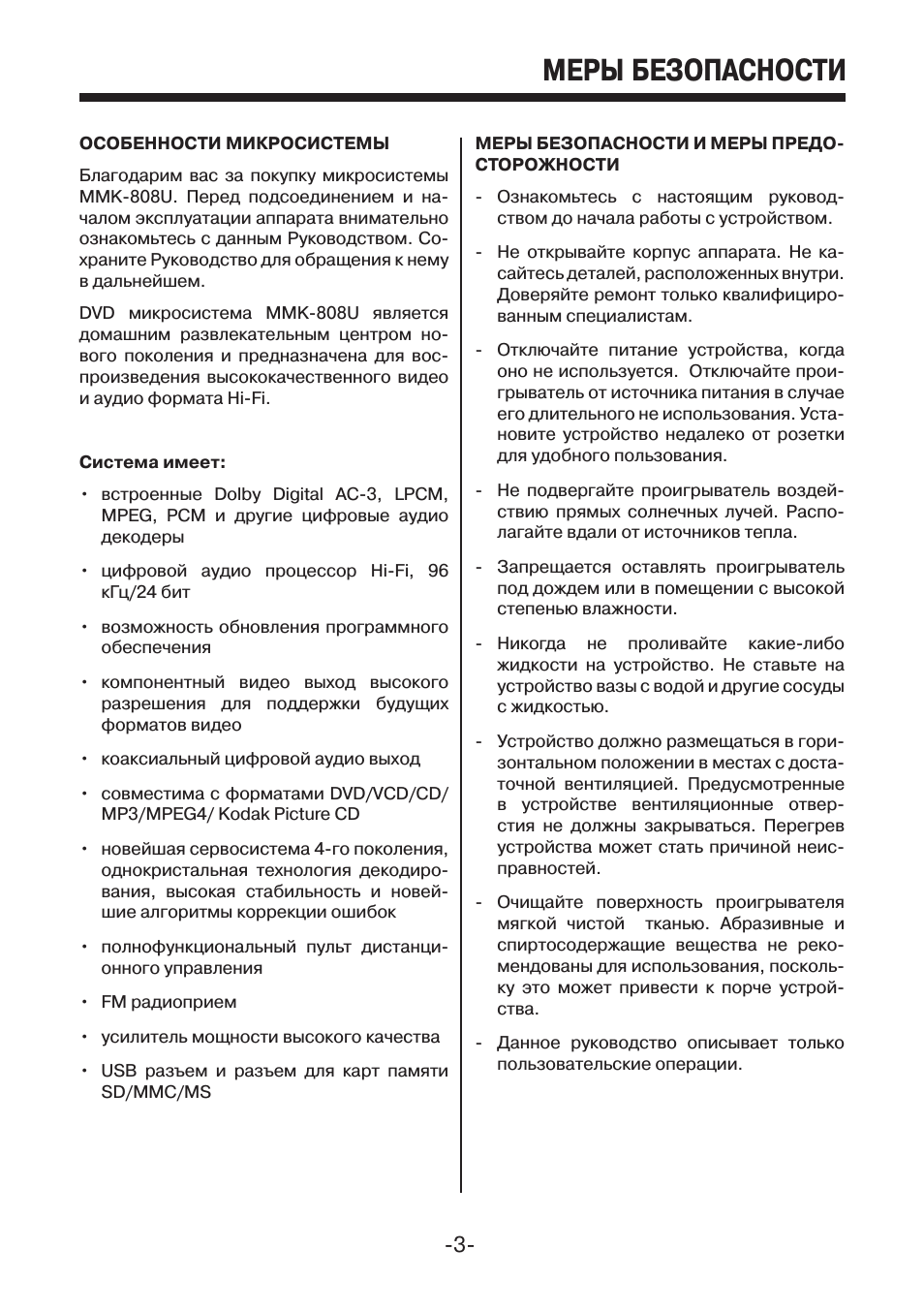

МЕРЫ бЕзОпАСНОСтИ

ОСОБЕННОСТИ МИКРОСИСТЕМЫ

Благодарим вас за покупку микросистемы
MMK-808U. Перед подсоединением и на-
чалом эксплуатации аппарата внимательно
ознакомьтесь с данным руководством. со-
храните руководство для обращения к нему
в дальнейшем.

DVD микросистема MMK-808U является
домашним развлекательным центром но-
вого поколения и предназначена для вос-
произведения высококачественного видео
и аудио формата Hi-Fi.

Система имеет:

• встроенные Dolby Digital AC-3, LPCM,

MPEG, PCM и другие цифровые аудио
декодеры

• цифровой аудио процессор Hi-Fi, 96

кГц/24 бит

• возможность обновления программного

обеспечения

• компонентный видео выход высокого

разрешения для поддержки будущих
форматов видео

• коаксиальный цифровой аудио выход

• совместима с форматами DVD/VCD/CD/

MP3/MPEG4/ Kodak Picture CD

• новейшая сервосистема 4-го поколения,

однокристальная технология декодиро-
вания, высокая стабильность и новей-
шие алгоритмы коррекции ошибок

• полнофункциональный пульт дистанци-

онного управления

• FM радиоприем

• усилитель мощности высокого качества

• USB разъем и разъем для карт памяти

SD/MMC/MS

МЕРЫ БЕЗОПАСНОСТИ И МЕРЫ ПРЕДО-
СТОРОЖНОСТИ

— ознакомьтесь с настоящим руковод-

ством до начала работы с устройством.

— Не открывайте корпус аппарата. Не ка-

сайтесь деталей, расположенных внутри.
Доверяйте ремонт только квалифициро-
ванным специалистам.

— отключайте питание устройства, когда

оно не используется. отключайте прои-
грыватель от источника питания в случае
его длительного не использования. Уста-
новите устройство недалеко от розетки
для удобного пользования.

— Не подвергайте проигрыватель воздей-

ствию прямых солнечных лучей. распо-
лагайте вдали от источников тепла.

— Запрещается оставлять проигрыватель

под дождем или в помещении с высокой
степенью влажности.

— Никогда не проливайте какие-либо

жидкости на устройство. Не ставьте на
устройство вазы с водой и другие сосуды
с жидкостью.

— Устройство должно размещаться в гори-

зонтальном положении в местах с доста-
точной вентиляцией. Предусмотренные
в устройстве вентиляционные отвер-
стия не должны закрываться. Перегрев
устройства может стать причиной неис-
правностей.

— очищайте поверхность проигрывателя

мягкой чистой тканью. абразивные и
спиртосодержащие вещества не реко-
мендованы для использования, посколь-
ку это может привести к порче устрой-
ства.

— Данное руководство описывает только

пользовательские операции.

-4-

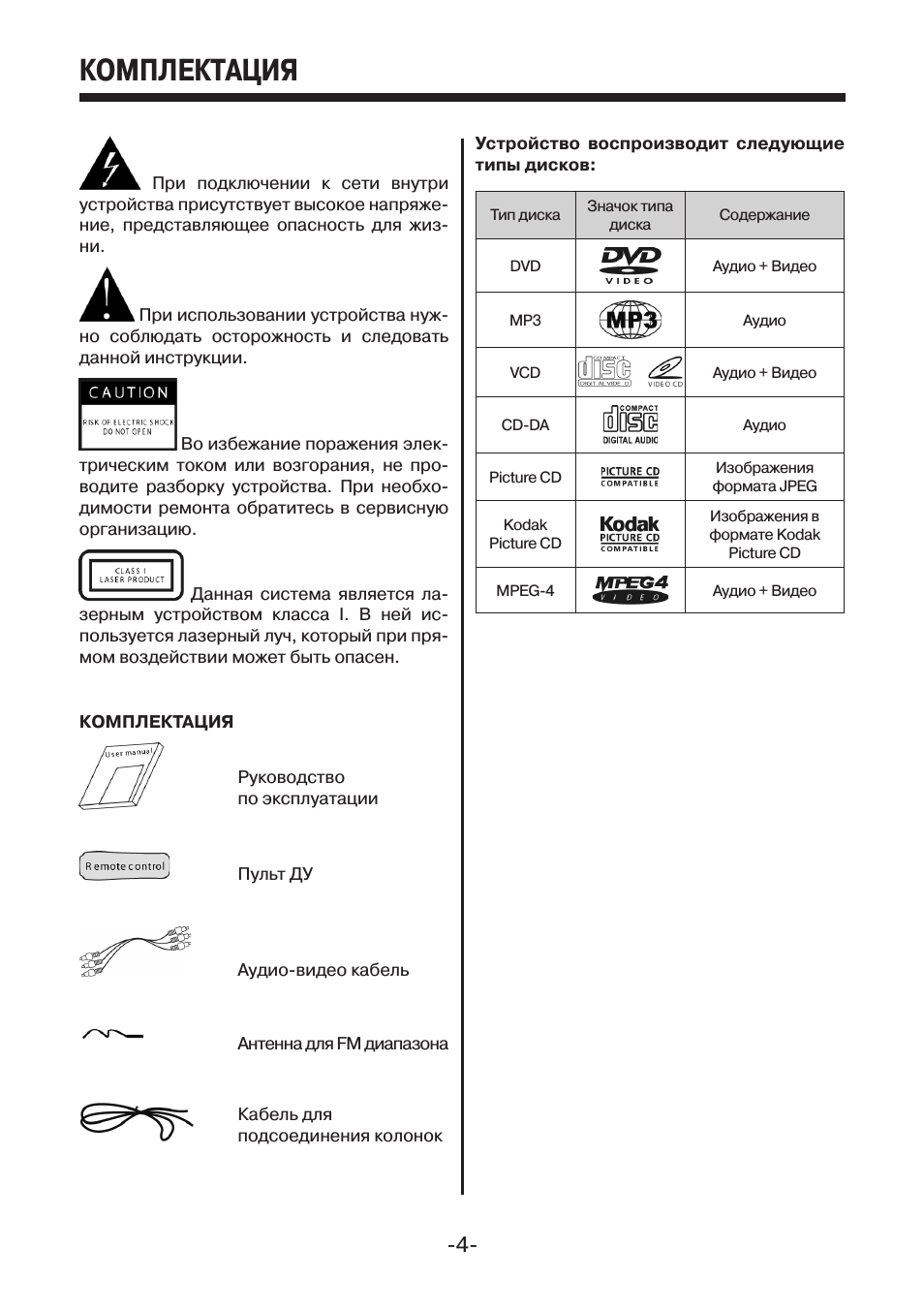

кОМплЕктАцИя

При подключении к сети внутри

устройства присутствует высокое напряже-
ние, представляющее опасность для жиз-
ни.

При использовании устройства нуж-

но соблюдать осторожность и следовать
данной инструкции.

Во избежание поражения элек-

трическим током или возгорания, не про-
водите разборку устройства. При необхо-
димости ремонта обратитесь в сервисную
организацию.

Данная система является ла-

зерным устройством класса I. В ней ис-
пользуется лазерный луч, который при пря-
мом воздействии может быть опасен.

КОМПЛЕКТАЦИЯ

руководство

по эксплуатации

Пульт ДУ

аудио-видео кабель

антенна для FM диапазона

кабель для

подсоединения колонок

Устройство воспроизводит следующие
типы дисков:

тип диска

Значок типа

диска

содержание

DVD

аудио + Видео

MP3

аудио

VCD

аудио + Видео

CD-DA

аудио

Picture CD

изображения

формата JPEG

Kodak

Picture CD

изображения в

формате Kodak

Picture CD

MPEG-4

аудио + Видео

-5-

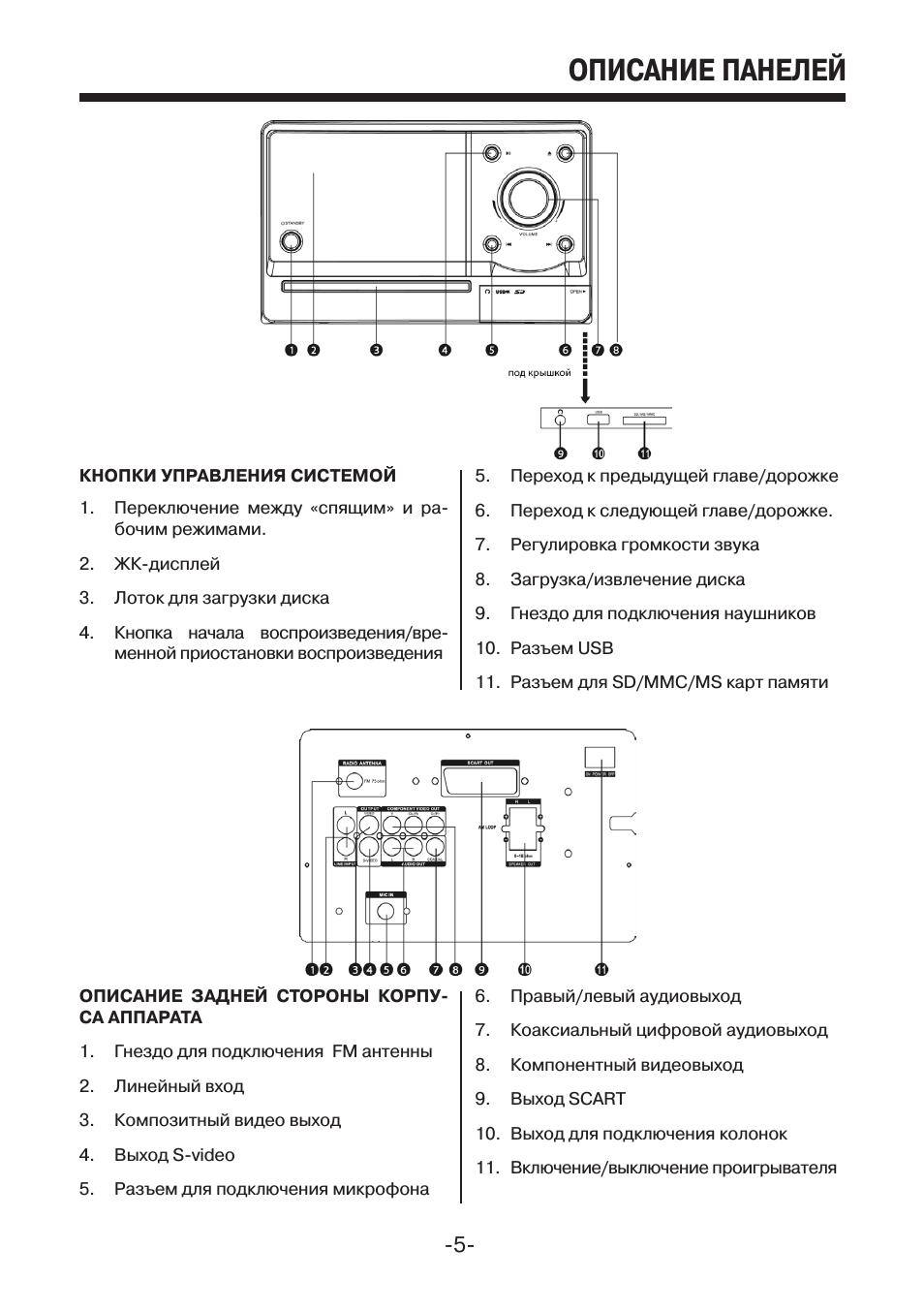

ОпИСАНИЕ пАНЕлЕй

КНОПКИ УПРАВЛЕНИЯ СИСТЕМОй

1. Переключение между «спящим» и ра-

бочим режимами.

2. Жк-дисплей

3. Лоток для загрузки диска

4. кнопка начала воспроизведения/вре-

менной приостановки воспроизведения

5. Переход к предыдущей главе/дорожке

6. Переход к следующей главе/дорожке.

7. регулировка громкости звука

8. Загрузка/извлечение диска

9. Гнездо для подключения наушников

10. разъем USB

11. разъем для SD/MMC/MS карт памяти

ОПИСАНИЕ ЗАДНЕй СТОРОНЫ КОРПУ-
СА АППАРАТА

1. Гнездо для подключения FM антенны

2. Линейный вход

3. композитный видео выход

4. Выход S-video

5. разъем для подключения микрофона

6. Правый/левый аудиовыход

7. коаксиальный цифровой аудиовыход

8. компонентный видеовыход

9. Выход SCART

10. Выход для подключения колонок

11. Включение/выключение проигрывателя

-6-

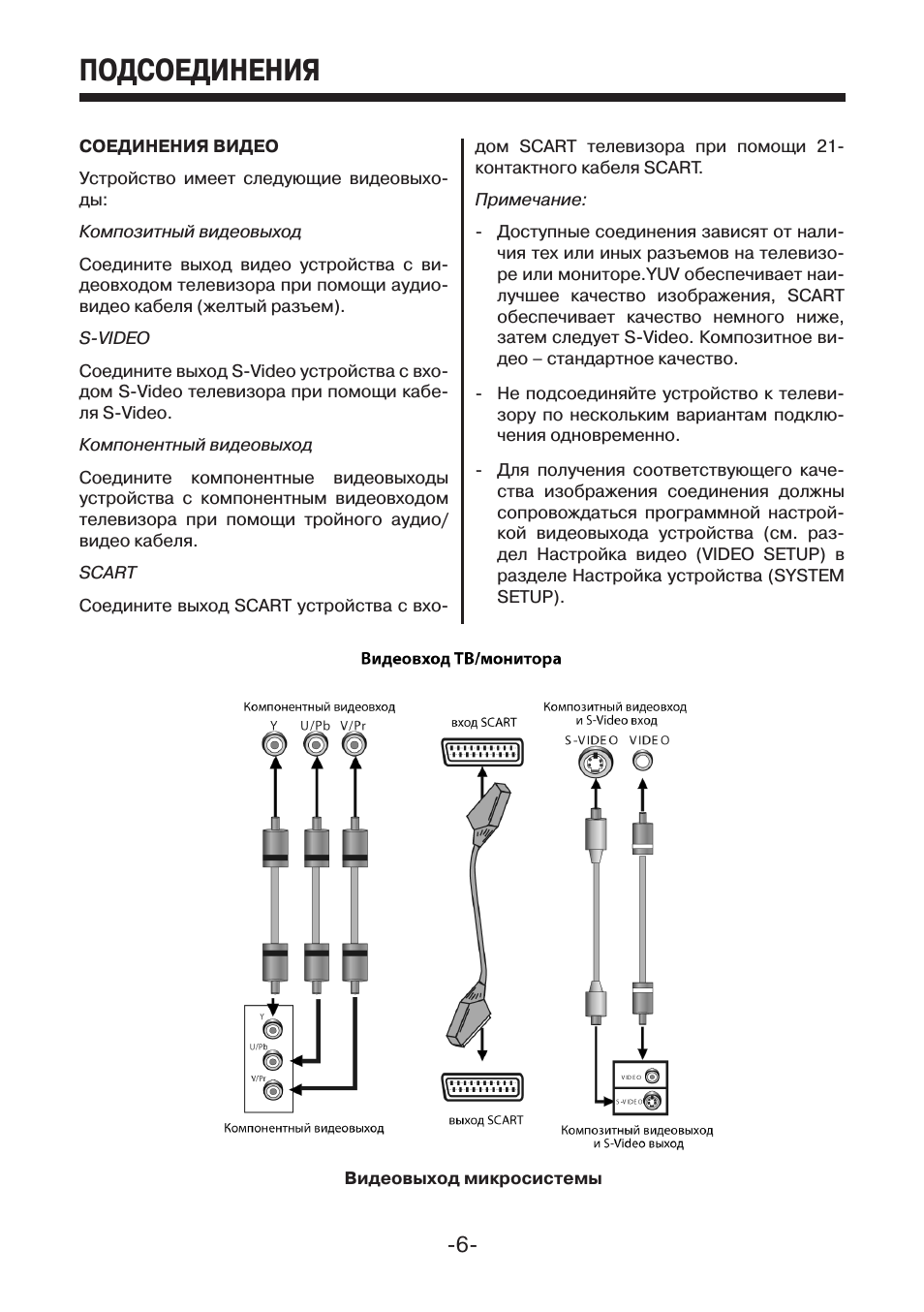

пОДСОЕДИНЕНИя

СОЕДИНЕНИЯ ВИДЕО

Устройство имеет следующие видеовыхо-
ды:

Композитный видеовыход

соедините выход видео устройства с ви-
деовходом телевизора при помощи аудио-
видео кабеля (желтый разъем).

S-VIDEO

соедините выход S-Video устройства с вхо-
дом S-Video телевизора при помощи кабе-
ля S-Video.

Компонентный видеовыход

соедините компонентные видеовыходы
устройства с компонентным видеовходом
телевизора при помощи тройного аудио/
видео кабеля.

SCART

соедините выход SCART устройства с вхо-

дом SCART телевизора при помощи 21-
контактного кабеля SCART.

Примечание:

— Доступные соединения зависят от нали-

чия тех или иных разъемов на телевизо-
ре или мониторе.YUV обеспечивает наи-
лучшее качество изображения, SCART
обеспечивает качество немного ниже,
затем следует S-Video. композитное ви-
део – стандартное качество.

— Не подсоединяйте устройство к телеви-

зору по нескольким вариантам подклю-
чения одновременно.

— Для получения соответствующего каче-

ства изображения соединения должны
сопровождаться программной настрой-
кой видеовыхода устройства (см. раз-
дел Настройка видео (VIDEO SETUP) в
разделе Настройка устройства (SYSTEM
SETUP).

Видеовыход микросистемы

-7-

пОДСОЕДИНЕНИя

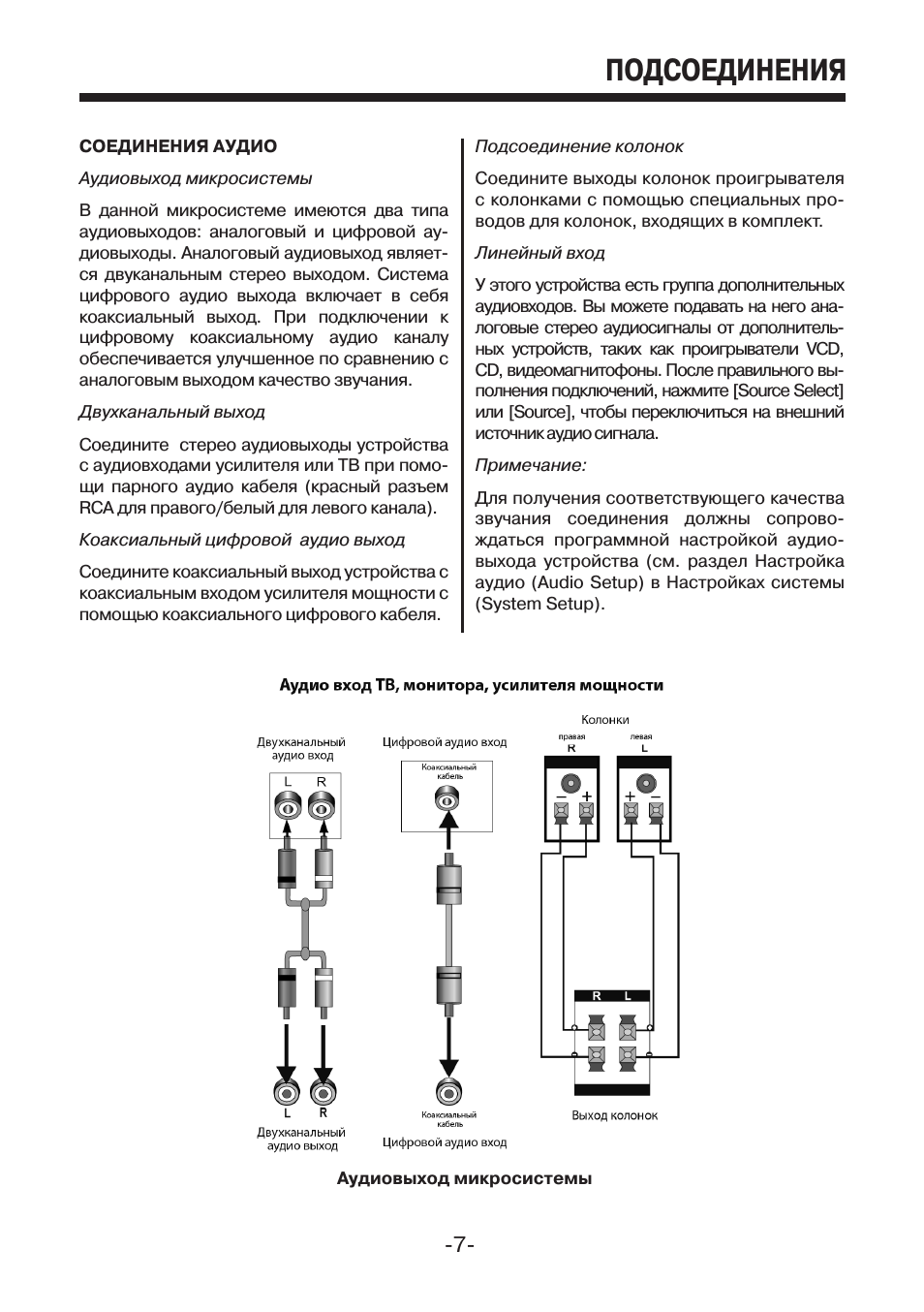

СОЕДИНЕНИЯ АУДИО

Аудиовыход микросистемы

В данной микросистеме имеются два типа
аудиовыходов: аналоговый и цифровой ау-
диовыходы. аналоговый аудиовыход являет-
ся двуканальным стерео выходом. система
цифрового аудио выхода включает в себя
коаксиальный выход. При подключении к
цифровому коаксиальному аудио каналу
обеспечивается улучшенное по сравнению с
аналоговым выходом качество звучания.

Двухканальный выход

соедините стерео аудиовыходы устройства
с аудиовходами усилителя или тВ при помо-
щи парного аудио кабеля (красный разъем
RCA для правого/белый для левого канала).

Коаксиальный цифровой аудио выход

соедините коаксиальный выход устройства с
коаксиальным входом усилителя мощности с
помощью коаксиального цифрового кабеля.

Подсоединение колонок

соедините выходы колонок проигрывателя
с колонками с помощью специальных про-
водов для колонок, входящих в комплект.

Линейный вход

У этого устройства есть группа дополнительных
аудиовходов. Вы можете подавать на него ана-
логовые стерео аудиосигналы от дополнитель-
ных устройств, таких как проигрыватели VCD,
CD, видеомагнитофоны. После правильного вы-
полнения подключений, нажмите [Source Select]
или [Source], чтобы переключиться на внешний
источник аудио сигнала.

Примечание:

Для получения соответствующего качества
звучания соединения должны сопрово-
ждаться программной настройкой аудио-
выхода устройства (см. раздел Настройка
аудио (Audio Setup) в Настройках системы
(System Setup).

Аудиовыход микросистемы

-8-

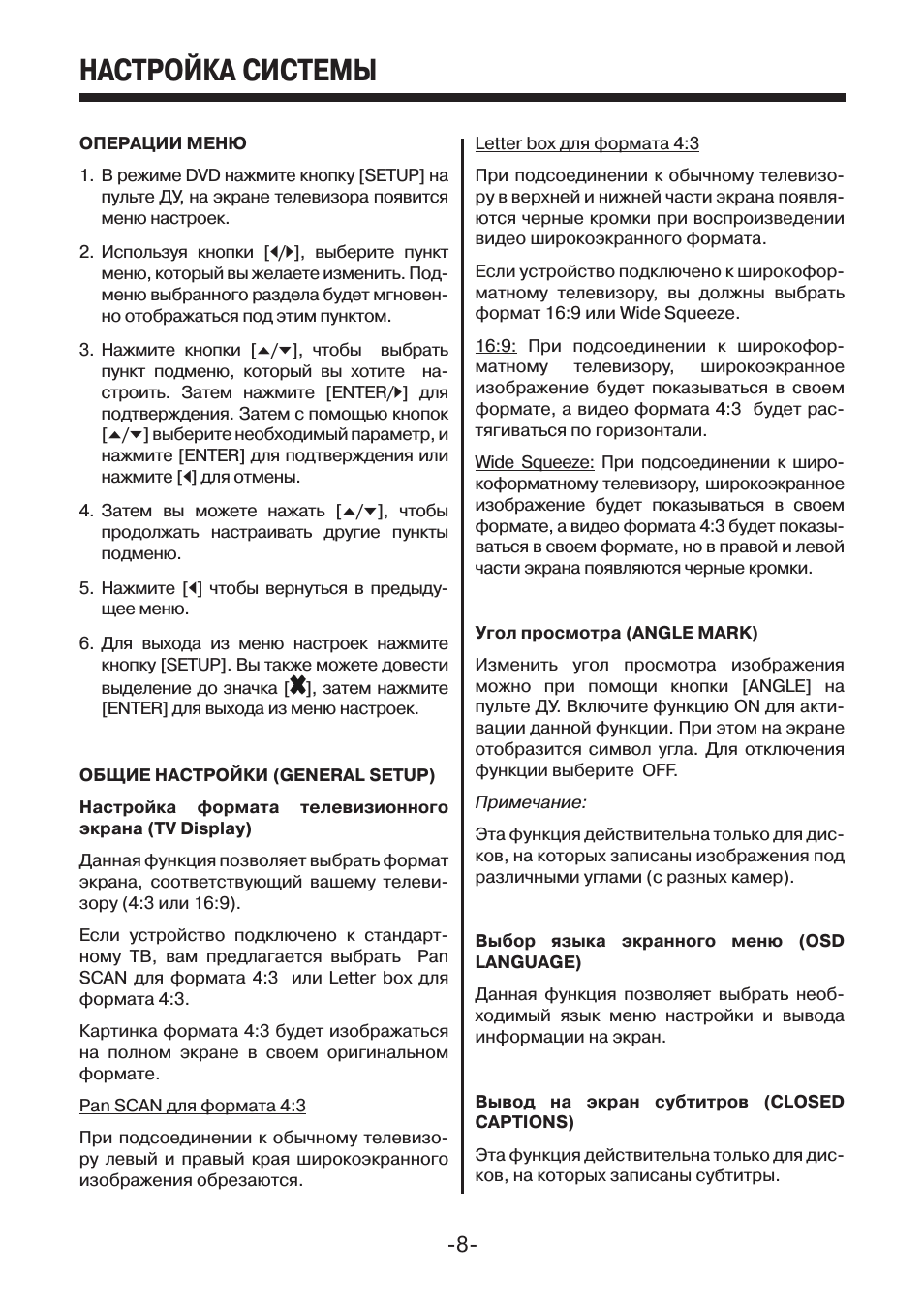

НАСтРОйкА СИСтЕМЫ

ОПЕРАЦИИ МЕНЮ

1. В режиме DVD нажмите кнопку [SETUP] на

пульте ДУ, на экране телевизора появится
меню настроек.

2. используя кнопки [E/D], выберите пункт

меню, который вы желаете изменить. Под-
меню выбранного раздела будет мгновен-
но отображаться под этим пунктом.

3. Нажмите кнопки [F/G], чтобы выбрать

пункт подменю, который вы хотите на-
строить. Затем нажмите [ENTER/D] для
подтверждения. Затем с помощью кнопок
[F/G] выберите необходимый параметр, и
нажмите [ENTER] для подтверждения или
нажмите [E] для отмены.

4. Затем вы можете нажать [F/G], чтобы

продолжать настраивать другие пункты
подменю.

5. Нажмите [E] чтобы вернуться в предыду-

щее меню.

6. Для выхода из меню настроек нажмите

кнопку [SETUP]. Вы также можете довести
выделение до значка [ ], затем нажмите
[ENTER] для выхода из меню настроек.

ОБщИЕ НАСТРОйКИ (GENERAL SETUP)

Настройка формата телевизионного
экрана (TV Display)

Данная функция позволяет выбрать формат
экрана, соответствующий вашему телеви-
зору (4:3 или 16:9).

если устройство подключено к стандарт-
ному тВ, вам предлагается выбрать Pan
SCAN для формата 4:3 или Letter box для
формата 4:3.

картинка формата 4:3 будет изображаться
на полном экране в своем оригинальном
формате.

Pan SCAN для формата 4:3

При подсоединении к обычному телевизо-
ру левый и правый края широкоэкранного
изображения обрезаются.

Letter box для формата 4:3

При подсоединении к обычному телевизо-
ру в верхней и нижней части экрана появля-
ются черные кромки при воспроизведении
видео широкоэкранного формата.

если устройство подключено к широкофор-
матному телевизору, вы должны выбрать
формат 16:9 или Wide Squeeze.

16:9: При подсоединении к широкофор-
матному

телевизору,

широкоэкранное

изображение будет показываться в своем
формате, а видео формата 4:3 будет рас-
тягиваться по горизонтали.

Wide Squeeze: При подсоединении к широ-
коформатному телевизору, широкоэкранное
изображение будет показываться в своем
формате, а видео формата 4:3 будет показы-
ваться в своем формате, но в правой и левой
части экрана появляются черные кромки.

Угол просмотра (ANGLE MARK)

изменить угол просмотра изображения
можно при помощи кнопки [ANGLE] на
пульте ДУ. Включите функцию ON для акти-
вации данной функции. При этом на экране
отобразится символ угла. Для отключения
функции выберите OFF.

Примечание:

Эта функция действительна только для дис-
ков, на которых записаны изображения под
различными углами (с разных камер).

Выбор языка экранного меню (OSD
LANGUAGE)

Данная функция позволяет выбрать необ-
ходимый язык меню настройки и вывода
информации на экран.

Вывод на экран субтитров (CLOSED
CAPTIONS)

Эта функция действительна только для дис-
ков, на которых записаны субтитры.

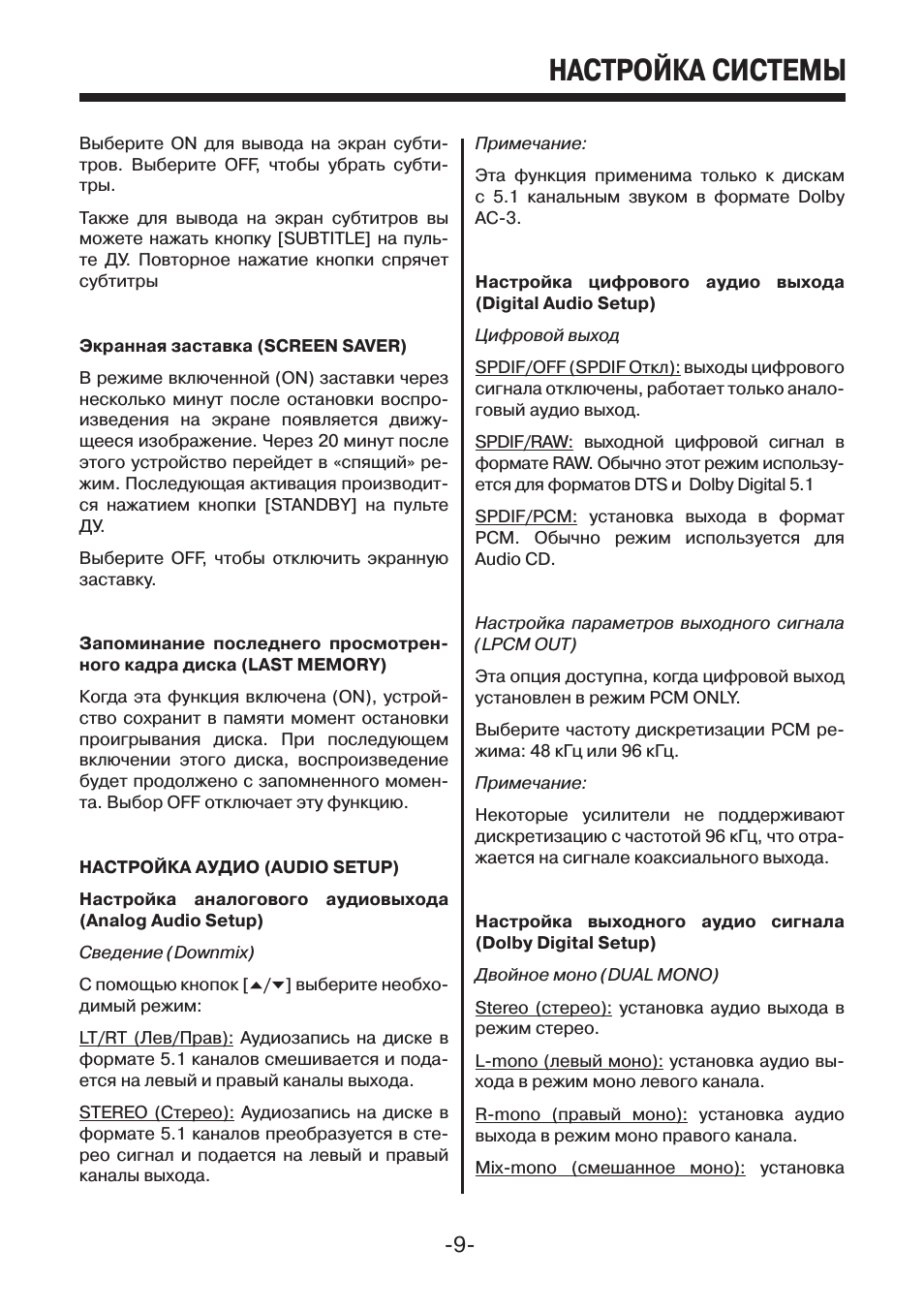

-9-

НАСтРОйкА СИСтЕМЫ

Выберите ON для вывода на экран субти-
тров. Выберите OFF, чтобы убрать субти-
тры.

также для вывода на экран субтитров вы
можете нажать кнопку [SUBTITLE] на пуль-
те ДУ. Повторное нажатие кнопки спрячет
субтитры

Экранная заставка (SCREEN SAVER)

В режиме включенной (ON) заставки через
несколько минут после остановки воспро-
изведения на экране появляется движу-
щееся изображение. Через 20 минут после
этого устройство перейдет в «спящий» ре-
жим. Последующая активация производит-
ся нажатием кнопки [STANDBY] на пульте
ДУ.

Выберите OFF, чтобы отключить экранную
заставку.

Запоминание последнего просмотрен-
ного кадра диска (LAST MEMORY)

когда эта функция включена (ON), устрой-
ство сохранит в памяти момент остановки
проигрывания диска. При последующем
включении этого диска, воспроизведение
будет продолжено с запомненного момен-
та. Выбор OFF отключает эту функцию.

НАСТРОйКА АУДИО (AUDIO SETUP)

Настройка аналогового аудиовыхода
(Analog Audio Setup)

Сведение (Downmix)

с помощью кнопок [F/G] выберите необхо-
димый режим:

LT/RT (Лев/Прав): аудиозапись на диске в
формате 5.1 каналов смешивается и пода-
ется на левый и правый каналы выхода.

STEREO (стерео): аудиозапись на диске в
формате 5.1 каналов преобразуется в сте-
рео сигнал и подается на левый и правый
каналы выхода.

Примечание:

Эта функция применима только к дискам
с 5.1 канальным звуком в формате Dolby
AC-3.

Настройка цифрового аудио выхода
(Digital Audio Setup)

Цифровой выход

SPDIF/OFF (SPDIF откл): выходы цифрового
сигнала отключены, работает только анало-
говый аудио выход.

SPDIF/RAW: выходной цифровой сигнал в
формате RAW. обычно этот режим использу-
ется для форматов DTS и Dolby Digital 5.1

SPDIF/PCM: установка выхода в формат
PCM. обычно режим используется для
Audio CD.

Настройка параметров выходного сигнала
(LPCM OUT)

Эта опция доступна, когда цифровой выход
установлен в режим PCM ONLY.

Выберите частоту дискретизации PCM ре-
жима: 48 кГц или 96 кГц.

Примечание:

Некоторые усилители не поддерживают
дискретизацию с частотой 96 кГц, что отра-
жается на сигнале коаксиального выхода.

Настройка выходного аудио сигнала
(Dolby Digital Setup)

Двойное моно (DUAL MONO)

Stereo (стерео): установка аудио выхода в
режим стерео.

L-mono (левый моно): установка аудио вы-
хода в режим моно левого канала.

R-mono (правый моно): установка аудио
выхода в режим моно правого канала.

Mix-mono (смешанное моно): установка

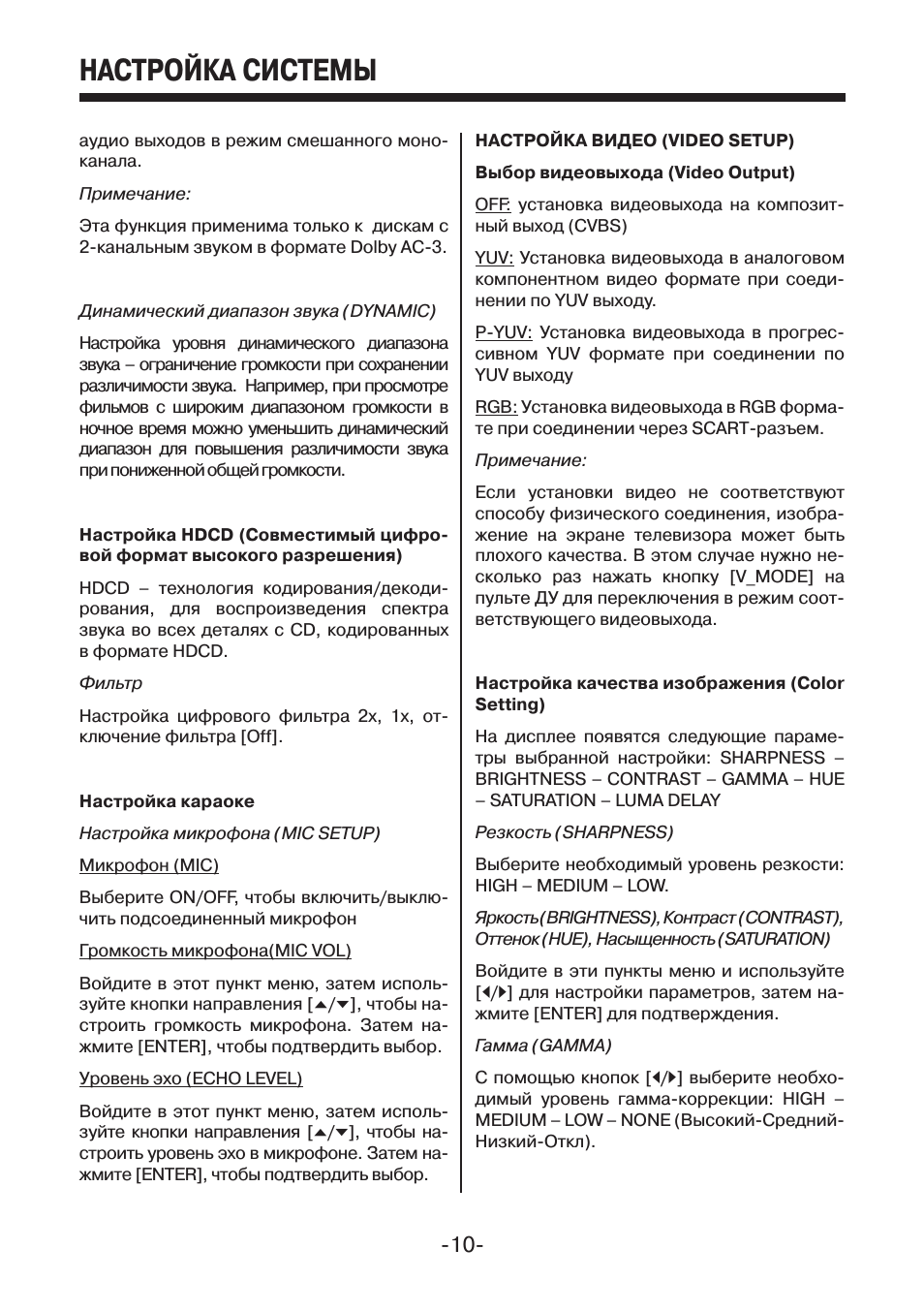

-10-

аудио выходов в режим смешанного моно-
канала.

Примечание:

Эта функция применима только к дискам с
2-канальным звуком в формате Dolby AC-3.

Динамический диапазон звука (DYNAMIC)

Настройка уровня динамического диапазона
звука – ограничение громкости при сохранении
различимости звука. Например, при просмотре
фильмов с широким диапазоном громкости в
ночное время можно уменьшить динамический
диапазон для повышения различимости звука
при пониженной общей громкости.

Настройка HDCD (Совместимый цифро-
вой формат высокого разрешения)

HDCD – технология кодирования/декоди-
рования, для воспроизведения спектра
звука во всех деталях с CD, кодированных
в формате HDCD.

Фильтр

Настройка цифрового фильтра 2х, 1х, от-
ключение фильтра [Off].

Настройка караоке

Настройка микрофона (MIC SETUP)

микрофон (MIC)

Выберите ON/OFF, чтобы включить/выклю-
чить подсоединенный микрофон

Громкость микрофона(MIC VOL)

Войдите в этот пункт меню, затем исполь-
зуйте кнопки направления [F/G], чтобы на-
строить громкость микрофона. Затем на-
жмите [ENTER], чтобы подтвердить выбор.

Уровень эхо (ECHO LEVEL)

Войдите в этот пункт меню, затем исполь-
зуйте кнопки направления [F/G], чтобы на-
строить уровень эхо в микрофоне. Затем на-
жмите [ENTER], чтобы подтвердить выбор.

НАСТРОйКА ВИДЕО (VIDEO SETUP)

Выбор видеовыхода (Video Output)

OFF: установка видеовыхода на композит-
ный выход (CVBS)

YUV: Установка видеовыхода в аналоговом
компонентном видео формате при соеди-
нении по YUV выходу.

р-YUV: Установка видеовыхода в прогрес-
сивном YUV формате при соединении по
YUV выходу

RGB: Установка видеовыхода в RGB форма-
те при соединении через SCART-разъем.

Примечание:

если установки видео не соответствуют
способу физического соединения, изобра-
жение на экране телевизора может быть
плохого качества. В этом случае нужно не-
сколько раз нажать кнопку [V_MODE] на
пульте ДУ для переключения в режим соот-
ветствующего видеовыхода.

Настройка качества изображения (Color
Setting)

На дисплее появятся следующие параме-
тры выбранной настройки: SHARPNESS –
BRIGHTNESS – CONTRAST – GAMMA – HUE
– SATURATION – LUMA DELAY

Резкость (SHARPNESS)

Выберите необходимый уровень резкости:
HIGH – MEDIUM – LOW.

Яркость (BRIGHTNESS), Контраст (CONTRAST),
Оттенок (HUE), Насыщенность (SATURATION)

Войдите в эти пункты меню и используйте
[E/D] для настройки параметров, затем на-
жмите [ENTER] для подтверждения.

Гамма (GAMMA)

с помощью кнопок [E/D] выберите необхо-
димый уровень гамма-коррекции: HIGH –
MEDIUM – LOW – NONE (Высокий-средний-
Низкий-откл).

НАСтРОйкА СИСтЕМЫ

Нажмите на кнопку для помощи

Фотография музыкального центра Mystery MMK-815U

Картинка с сайта: dedulka99.narod.ru

Отзыв о музыкальном центре Mystery MMK-815U

Плохая модель

Опыт использования музыкальных центров: менее месяца

Достоинства музыкальных центров

За цену 5т. — никаких! Красная цена 2500т.

Недостатки музыкальных центров:

Итак, по порядку:
Китай есть китай! Засунули много, а толку никакого.
Ужасное управление с пульта. Кнопки старт, перемотка и стоп разбросаны в разный концах. Про управления с блока вообще помолчу.
Качество видео ужасное( при подключении обыкновенного видео-кабеля) через другие разъемы не пробовала.
Не поддерживает флешки , отформатированные в NTSF.
Мониторчик ( за который и взята большая часть денег) надо держать все время открытым, п.ч. элементарные настройки, такие как: громкость, звук. эффекты и тп., выводится ТОЛЬКО на него, т.е. на телевизор не выводится ВОВСЕ! Отключить его невозможно, он показывает даже в сложенном положении, в результате чего сильно нагревается.
Долго загрудает диски, флешки загружает еще дольше.
Не проигрывает Ави хорошего качества. Если не нравится видео, может зависнуть надолго, приходится выключать питание.
Звук на 3.

Друзья!!! Мы работаем для Вас, чтобы у Вас была информация!

Мы будем Вам очень благодарны, если вы оцените наш труд, и поделитесь ссылкой в соцсетях!

Это самое малое, что Вы можете сделать для нас!

Заранее спасибо!

Не нажали на рекламное объявление!?

Ничего страшного!

Вы ещё можете помочь проекту!

Да не оскудеет рука дающего!
