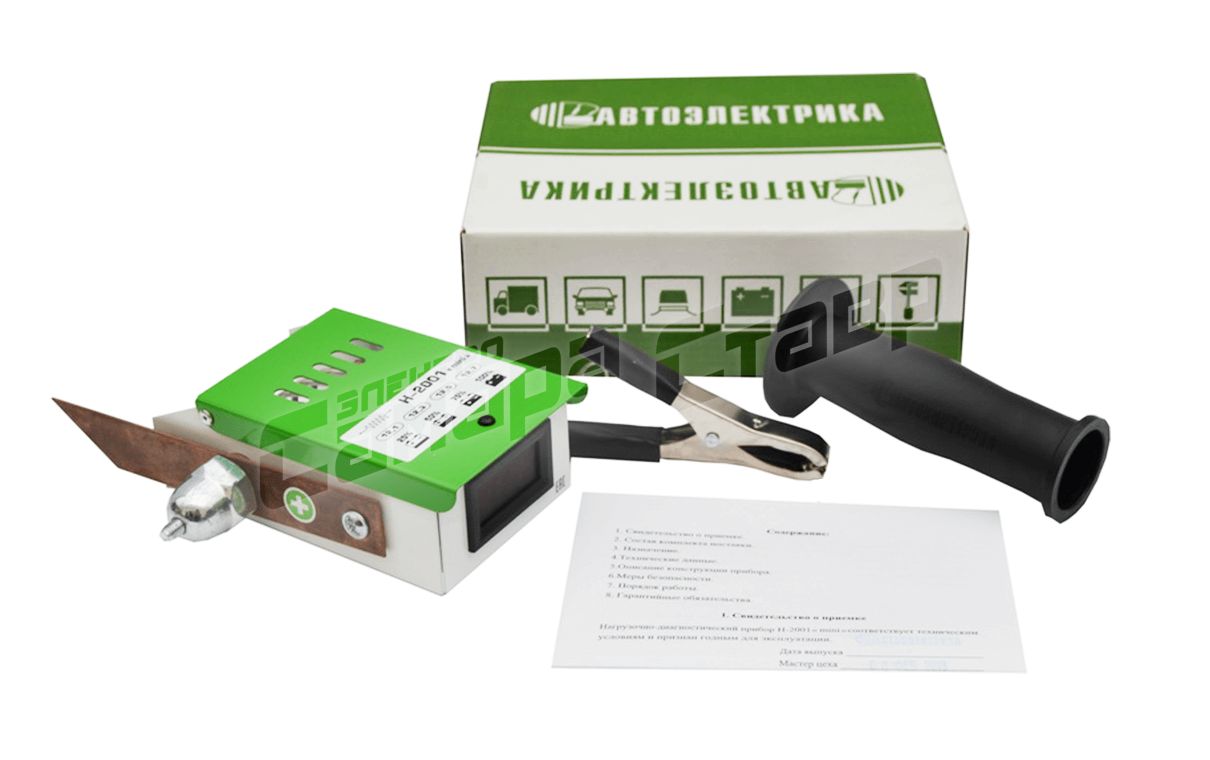

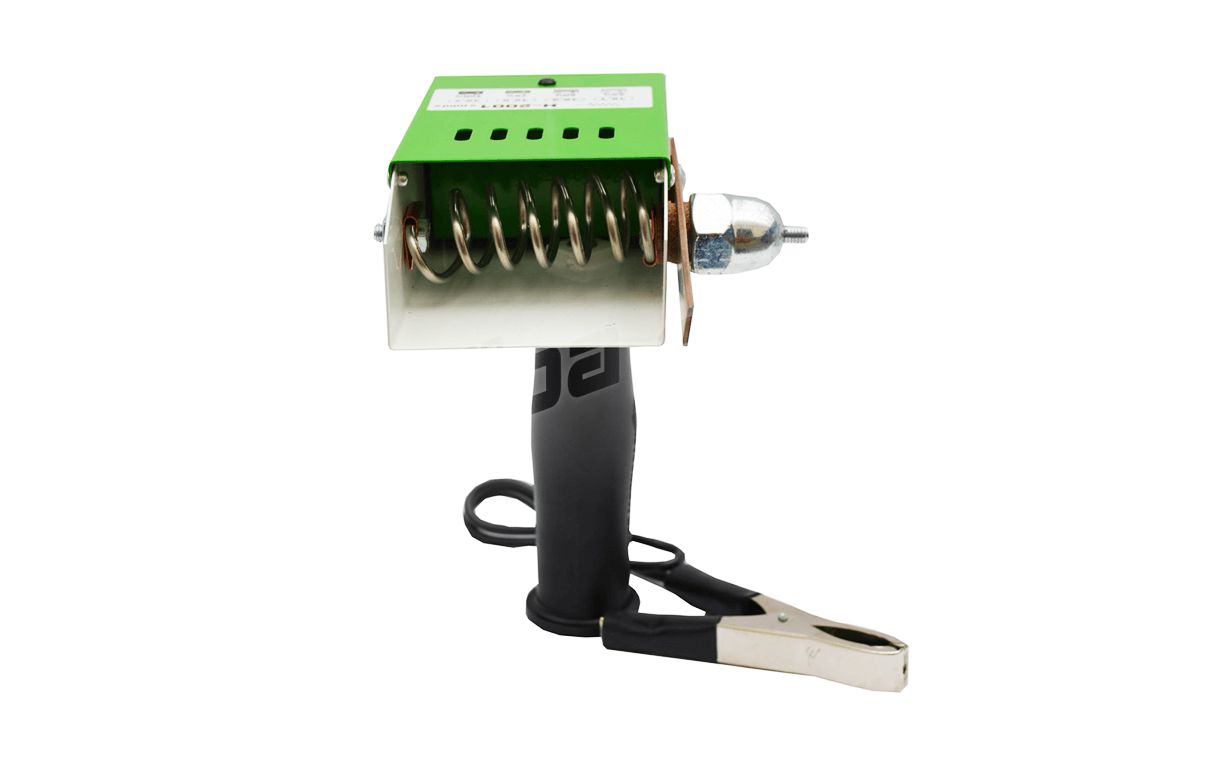

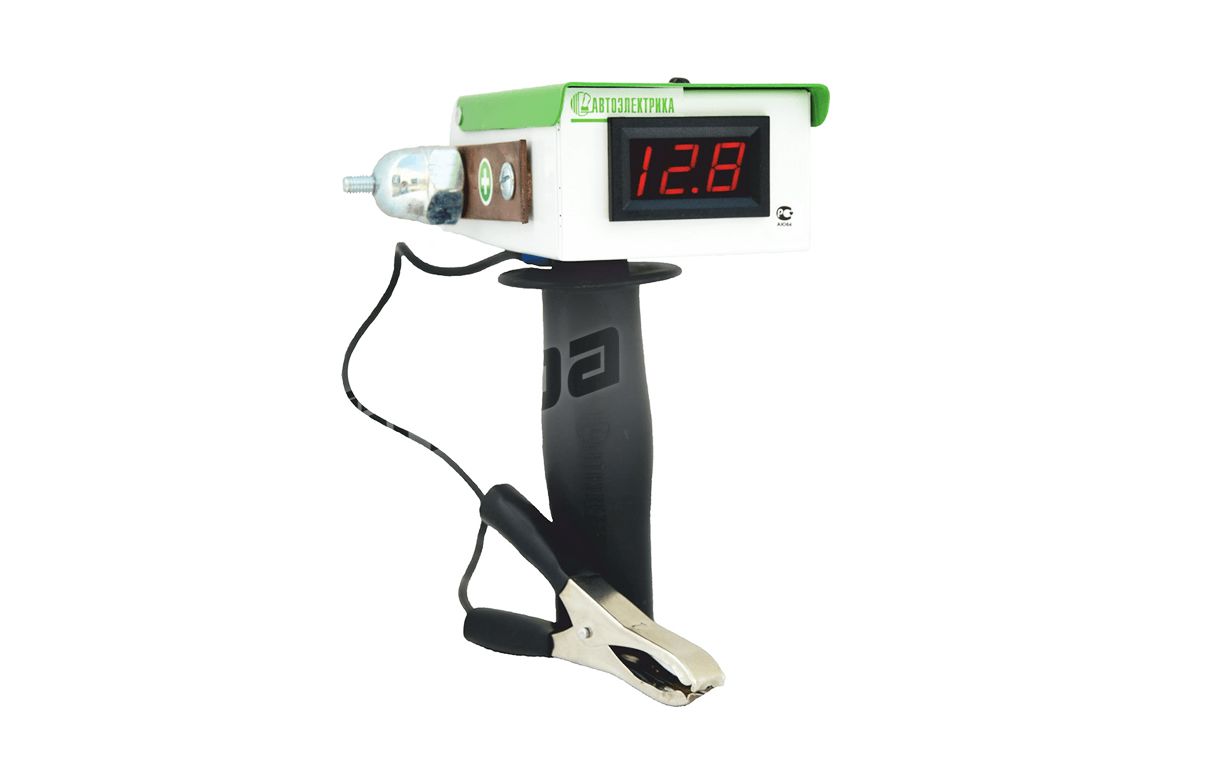

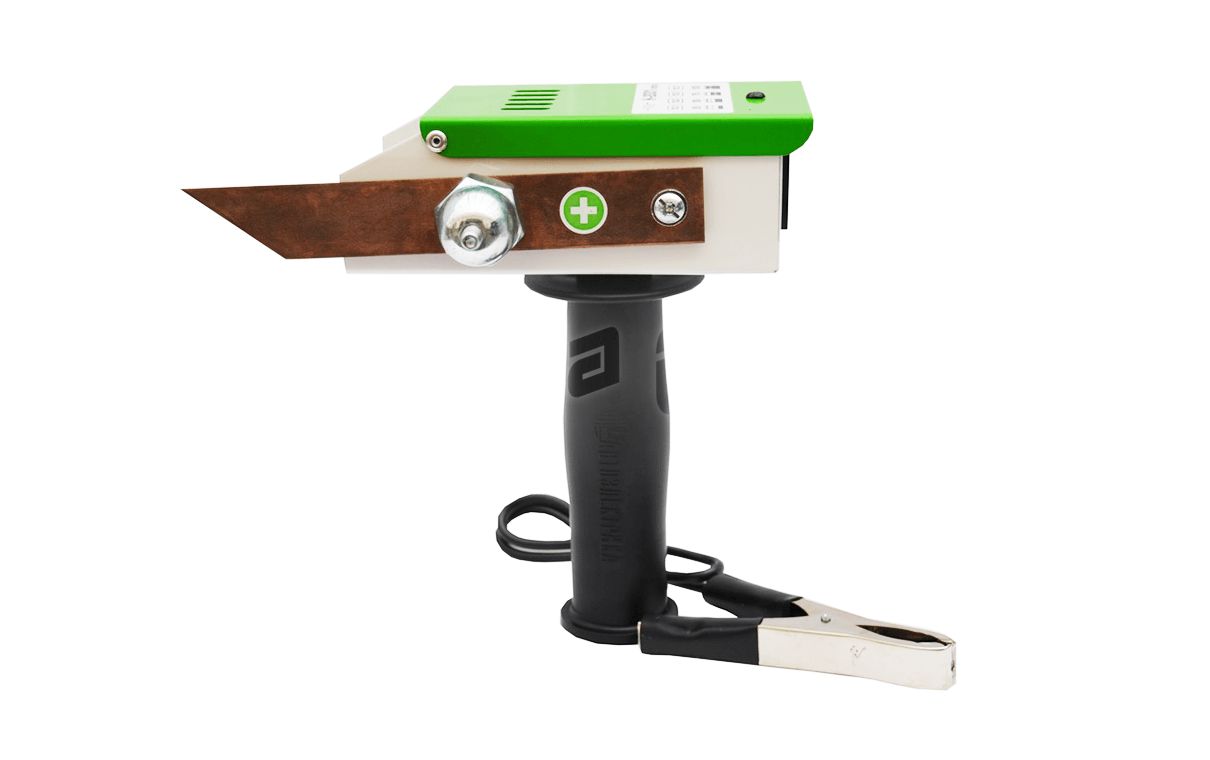

Нагрузочная вилка Автоэлектрика Н-2001mini

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Цена при заказе в интернет-магазине.

Если вы проживаете в Самаре и хотите приобрести товар в интернет-магазине, то вам необходимо будет оформить заказ, выбрав Способ доставки «Курьером по Самаре».

Цена, по которой товар продается в розничном магазине по адресу: г. Самара, ул. Ново-Садовая, 305а, ТЦ «Апельсин».

Если цена розничного магазина не указана, то в розничном магазине товар продается по цене интернет-магазина.

Это статус товара, отображающий информацию о наличии товара на складе.

Данный товар есть на складе магазина, и будет отправлен вам в кратчайшие сроки без предзаказа.

На данный момент этого товара нет в наличии, но мы ожидаем его поступления от производителя. Как только товар поступит в магазин, он будет отправлен вам.

Сроки поступления товара в магазин вам сообщит оператор.

Данного товара нет в наличии на складе магазина, но мы сможем привезти его специально для вас, если вы оформите заказ.

Товары, поставляемые «под заказ» отправляются только при 100% предоплате.

Сроки поставки вам сообщит оператор.

Картинка с сайта: instruk.detektorpoligraf.ru

Назначение Нагрузочной вилки Н 2001mini

Вилка Автоэлектрика Н 2001mini это нагрузочно-диагностический прибор, который предназначен для:

• проверки работоспособности стартерных батарей с номинальной емкости от 6 а/ч до 190 а/ч со скрытыми межэлементными соединениями и номинальным напряжением 12 V;
• диагностики работы генератора, реле регулятора, стартера на транспортных средствах.

Используется в условиях автотранспортных предприятий и станций техобслуживания, торговых точек по реализации АКБ и личного пользования владельцами транспортных средств.

Нагрузочная вилка Автоэлектрика Н 2001mini купить можно в нашем интернет магазине с гарантией и Доставкой по России.

Технические характеристики

Гарантия

Гарантия на Нагрузочную вилку Н-2001 MINI составляет 12 месяцев.
Гарантия начинается со дня получения товара заказчиком.
Все гарантийные обязательства «Самара Электро Ставр» полностью соблюдаются.

Внимание в случае попытки самостоятельного вмешательства в конструкцию прибора для решения проблемы, прибор автоматически снимается с гарантии, в данном случае ремонт прибора идет платный.

Источник

Инструкция по проверке аккумулятора нагрузочной вилкой

Принцип действия и устройство

Основная функция этого инструмента заключается в контроле напряжения. Измерение производится как под нагрузкой, так и при разомкнутой цепи ЭДС. Если разобраться, что такое нагрузочная вилка технически, то она включает вольтметр, резистор, выполненный в виде спирали сопротивления, к которым подсоединены два щупа. Выглядит эта конструкция, как небольшой металлический короб с проводами и зажимами:

С помощью тестеров определяются и другие параметры. Их количество зависит от укомплектованности конкретного аппарата. Для чего нужна и какую информацию может дать нагрузочная вилка:

• измерить выходное напряжение генератора, но не всегда;
• проверить степень заряда;
• определить как долго аккумулятор сохраняет резерв электроэнергии;
• узнать ресурс АКБ;
• выяснить есть ли замыкание между пластинами;
• оценить сульфатацию пластин и другие второстепенные параметры состояния источника питания.

Зажимы позволяют подключить прибор к клеммам автомобильной батареи или другим элементам электрической цепи. Принцип работы аппаратов, укомплектованных амперметром, подойдёт и для измерения силы тока. Но главная отличительная черта — это количество спиралей. Каждая обладает сопротивлением 0,1-0,2 Ом и рассчитана в 100 А. Когда она одна, можно проверять уровень заряда АКБ малой ёмкости, если две — большей. Также устройство разных моделей отличается по следующим характеристикам:

• диапазон работы вольтметра;
• температура эксплуатации;
• проверочная сила тока;
• точность измерений;
• предназначение: для щелочных или кислотных аккумуляторов.

Тестеры создают такую же нагрузку, которая возникает во время запуска. Даже самая простая модель подходит для проверки аккумулятора ёмкостью до 190 А*ч. Этого хватает для анализа работоспособности АКБ большинства типов транспортных средств — от легковых до грузовых. Для любых условий можно найти оптимальную модель, благодаря их широкому ассортименту и многообразным дополнительным функциям.

Что представляет собой нагрузочная вилка?

Данный инструмент по праву считается одним из самых главных помощников автомобилистов, которые постоянно отслеживают состояние всех систем своего «железного коня». С помощью нагрузочной вилки водитель может легко определить работоспособность автомобильного аккумулятора, и всегда быть уверенным в том, что он не подведет его в самый ответственный момент.

Стандартная вилка простейшей конструкции – это большой по мощности нагрузочный резистор, оснащенный двумя щупами и вольтметром. Последний интегрируется в корпус из металла. К одному из выходов вольтметра (к минусовому) подключают стальной штырек, находящийся на тыльной поверхности прибора, к плюсовому выходу подходит провод (обычно он имеет довольно-таки большую толщину).

Кроме того, на задней части вольтметра имеется зажим, при помощи коего устройство подсоединяют к клеммам аккумулятора, и две гайки, к которым подключают нагрузочные сопротивления либо спирали.

В магазинах для автомобилистов в наши дни можно найти и более «навороченные» приборы для проверки аккумуляторов любых транспортных средств (не только легковых, но и грузовых). Такие современные приспособления позволяют тщательно проверить и проанализировать показатели каждого компонента электрической цепи машины.

Обзор, стоимость и правила подбора нагрузочных вилок

При покупке аппарата надо определиться с особенностями самой АКБ. Например, с тем как устроена батарея в плане соединения банок – внутреннего или внешнего. Первой подойдёт нагрузочная вилка с выносными контактами. Второй – с заострёнными, закреплёнными на корпусе. Когда требуется проверять аккумулятор небольшой ёмкости, подойдёт аппарат с токовой нагрузкой 100 А, если большей – 100/200 А. Далее представлено сколько стоят и чем отличаются самые популярные модели.

Таблица 1. Обзор с сравнение разных моделей нагрузочных вилок

У некоторых моделей указано две цифры в графе «сила тока». Что такое нагрузочная вилка с параметром 100/200 А? Это значит, в конструкции их резисторов предусмотрено по две спирали, которые включаются или по одной, или обе, при определённой ёмкости. У НВ-01 сила тока 100 А проверяется при 100 А*ч, 200 А – 190 А*ч. У НВ-2 и НВ-3 при 190 А*ч и 240 А*ч, соответственно. Чаще всего измерительный прибор стоит от 1500 до 3 тыс. рублей. Такой аппарат подойдет для проверки батарей, напряжение которых составляет 12 В, а ёмкость не превышает 190 А*ч. Если тестер нужен для простейшего контроля АКБ, тогда подойдёт самый экономная модель НВ-01, цена которой приблизительно 900 рублей. Стоимость более навороченных нагрузочных вилок для проверки аккумуляторов не превышает 4,5 тыс. рублей.

Орион НВ-01

Так как финансовый вопрос волнует многих покупателей данного прибора, сравним его с более дорогой моделью другого производителя. Нагрузочная вилка Орион НВ-01 стоит около 600 руб., а более серьезный прибор – Автоэлектрика Н2001 стоит 3650 рублей. Поэтому Орион НВ-01 чаще всего можно увидеть в руках автовладельцев.

В комплекте поставки нет самого ценного – инструкции, нет гарантийного талона. Как оказалось, инструкция напечатана мелким шрифтом на самой упаковке.

Перейдем непосредственно к конструкции. Какие плюсы и недостатки мы получаем за такую цену?

Конструкция нагрузочной вилки Орион НВ-01

Конструктивно вилка исполнена в осовремененном корпусе, но при этом использована простейшая технология «двух штырей».

Первый штырь (с буквой В) подключается к плюсу батареи. Это чисто вольтметр. На вольтметре мы увидим напряжение без нагрузки.

Второй штырь выполнен с заявленной нагрузкой 0,1 ом, что в подсчете примерно 120 А.

Имеется провод с крокодильчиком, маленьким, несерьёзным, но зачем в принципе больше.

На лицевой стороне корпуса имеется аналоговый вольтметр с диапазоном от 0 до 15В и возможностью калибровки показаний.

Наверно ни у одной нагрузочной вилки нет такого хорошего обзора внутренностей устройства.

Кто-то может сказать, что аналоговый вольтметр неточный. И действительно, при измерениях приходится приглядываться, цена деления 0,5В. К вилке нужно привыкнуть.

Как пользоваться нагрузочной вилкой Орион НВ-01?

Берём автомобильный 12-ти вольтовый аккумулятор, 60 А/ч. Провод с крокодильчиком подсоединяем к отрицательному токоотводу батареи.

Правый штырь (с буквой В) присоединяем к положительному токоотводу. На вольтметре наблюдаем показания

13 В. На самом деле напряжение аккумулятора чуть ниже (12,5 В — измерили электронным вольтметром). Это мы измерили напряжение разомкнутой цепи.

Затем левый штырь присоединяем на время не более 5 секунд к положительному токоотводу. На вольтметре наблюдаем показания 10,5 В. Затем снова производим измерение с помощью правого штыря и наблюдаем восстановление напряжения.

Да, точность измерений оставляет желать лучшего, но что мы можем требовать от устройства стоимостью всего 600 руб.

Если дополнить нагрузочную вилку самым простым цифровым вольтметром, купленным на Алиэкспресс за 50-60 рублей, то точность измерений будет просто «супер».

Обычного пользователя данная модель нагрузочной вилки устраивает по всем параметрам в плане домашнего использования.

В чём плюсы? Это цена, простая конструкция, открытый корпус, ломаться нечему.

Посмотрите видео: Проверка аккумулятора автомобиля нагрузочной вилкой.

Как пользоваться нагрузочной вилкой: краткая инструкция

Измерение тестером делится на два шага. Сначала считывают показания вольтметра без нагрузочного сопротивления, затем включив его. Результаты сравниваются, на этом основании делаются выводы о состоянии АКБ. Первая процедура проходит с подключением к обеим клеммам. Во второй значение получают только через 5 с работы измерительного прибора.

• Клеммы аккумулятора должны быть очищены от окиси.
• Подключение к источнику питания более 6-10 секунд негативно влияет на состояние вилки, вплоть до её неисправности.
• Измеряют напряжение в отключённой от автомобиля батарее, которая не работала в течение шести и более часов. Такое же время должно пройти после того, как мотор заглушили.
• Проверка осуществляется только при нормальном уровне электролита. При его недостатке доливается дистиллированная вода.

Подключаются нагрузочной вилкой в цепь ЭДС на обоих этапах одинаково. Контакт тестера подсоединяется к положительной клемме источника питания автомобиля, а отрицательный штырь – к минусовой. Затем можно снимать показания вольтметра. Второй шаг отличается только нагрузкой. Наглядно процесс показывает видео: https://www.youtube.com/watch?v=PrMGXTIncOc&app=desktop Проверка АКБ с внутренним и внешним соединением банок отличается тем, что во втором можно понять работоспособность каждого из этих элементов в аккумуляторе, а не только источника питания целиком. Быстрое падение напряжения говорит о его неисправности. Тот же вывод можно сделать, если показания вольтметра одной банки отличается от остальных больше, чем на 0,1 В. В остальном замеры оцениваются по следующей таблице.

Таблица 2. Проверка АКБ нагрузочной вилкой. Показания и что они значат.

Как проверить заряд аккумулятора мультиметром?

Для проверки напряжения на выводах аккумулятора нужен вольтметр. Однако вместо этих специализированных приборов проще использовать универсальные измерительные устройства — мультиметры. Кроме напряжения, они измеряют ток и сопротивление. В зависимости от способа индикации эти приборы делятся на две категории — цифровые и стрелочные. Если есть выбор, лучше купить цифровой мультиметр. Он проще и удобней в обращении.

Бортовые компьютеры современных авто также оснащены вольтметрами, которые отображают напряжение на клеммах батареи. Однако они подключены не напрямую к клеммам. Поэтому, из-за сопротивления контактов и проводки, показания бортового компьютера могут отличаться от напряжения на аккумуляторное батарее. На заведенном двигателе вольтметр на приборной панели показывает завышенное напряжение. Если мотор заглушить, прибор выдаст заниженные показатели.

Особенности измерения под нагрузкой

Применение нагрузочной вилки для проверки источника питания автомобиля при подаче тока ограничено. Во-первых, использование этого метода допустимо, только когда тестирование при разомкнутой цепи показало заряд аккумулятора 100%. Во-вторых, его нельзя часто повторять, так как это пагубно сказывается на состоянии батареи. Есть ряд важных условий при проведении процесса.

• Пробки банок в аккумуляторе должны быть завёрнуты.
• Соединение штыря и отрицательно заряженной клеммы сопровождается появлением искры.
• Измерения повторяются с перерывами не менее пяти минут. За это время должны остыть контакты, нагревающиеся при операции.
• В процессе сильно нагревается минусовой зажим прибора, поэтому по завершении его трогать нельзя.

Зная как работает нагрузочная вилка, можно определить ряд характеристик АКБ и других элементов ЭДС. Использование требует соблюдения мер безопасности как во время, так и после процесса. В противном случае появляется риск навредить здоровью человека и состоянию батареи. Количество разных показателей во многом зависит от конкретной модели. Правильный выбор последней позволяет найти оптимальный вариант для проверки аккумулятора с любоыми характеристиками и в самых тяжёлых условиях.

Проверка АКБ без нагрузки при помощи нагрузочной вилки

Самая простая вилка позволяет обследовать уровень заряда батарей на 12 вольт, а также АКБ большей мощности. В первом случае используется одно нагрузочное сопротивление на вольтметре, во втором – оба. Схема проверки аккумулятора без нагрузки такова:

• На клеммах АКБ определяют напряжение без применения нагрузочных сопротивлений. Чтобы сделать такие замеры, следует не эксплуатировать автомобиль не менее семи часов (не подавать ток на батарею, заглушить мотор).
• Не используя нагрузочное сопротивление (спираль), соединяют клемму аккумулятора со знаком «+» с аналогичным зажимом на нагрузочной вилке.
• Штырем вилки со знаком «-» проверяют напряжение на минусовой клемме АКБ.

Полученные значения говорят водителю о том напряжении, которым характеризуется разомкнутая цепь батареи. Эти значения необходимо сравнить с нормативными для того, чтобы установить уровень заряженности (разряженности) аккумулятора. При показаниях вольтметра от 11,5 до 11,8 В АКБ находится в полностью разряженном состоянии, от 11,8 до 12,1 В – она заряжена примерно на 25 %, от 12,1 до 12,3 – зарядка на 50 %, от 12,3 до 12,6 В – на 75 %, от 12,6 до 12,9 В – на 100 %.

Проверка плотности электролита в аккумуляторе (для обслуживаемых АКБ)

Прибор для проверки плотности электролита в аккумуляторе называется – ареометр.

Для замера плотности электролита в аккумуляторе необходимо ареометр поместить в заливное отверстие аккумулятора, с помощью груши произвести забор электролита в колбу, так, что бы поплавок свободно плавал и снять показание плотности по шкале ареометра в соответствие с верхним уровнем электролита.

Значение плотности при 100 % заряженном аккумуляторе будет зависеть от температурных условий эксплуатации АКБ.

Таблица 1. Определение плотности электролита для различных климатических зон.

Причем следует знать, что уменьшение плотности на 0,01 г/см3 от номинального значения соответствует разряду аккумулятора на 5-6%.

Таблица 2. Степень разряженности батареи при различной плотности электролита.

Однако значения, приведенные в таблице, будут верными, если вы производили проверку плотности при температуре электролита 20-30 °С. Если температура отличается от этого диапазона, то следует к измеренному значению плотности прибавить (вычесть) поправку согласно таблице.

Нагрузочная вилка для аккумулятора своими руками

Сегодня есть разные модели для проверки автомобильных АКБ. Однако если хочется сэкономить и помастерить, возможно собственноручно изготовить такую вилку. Сделанные кустарным методом изделия уступают по внешнему виду промышленным, но по функциональности – нет.

Вот как сделать нагрузочную вилку:

1. Берется спираль. Это может быть спираль от старой электроплиты, или иная. Заядлому автомобилисту стоит покопаться в гараже, наверняка что-нибудь да найдется. Или же, если там ничего такого нет, возможно, в доме есть ненужная техника, которую возможно разобрать по такому поводу.
2. Такую деталь сворачивают в несколько слоев, то есть проволочных жил. Делается это для того, чтобы добиться сопротивления в 0,1 – 0,15 Ом. В итоге получается этакий небольшой элемент сопротивления, но он должен быть грамотно соединен с другими деталями устройства, иначе будет бесполезен.
3. Теперь понадобится автомобильная лампочка на 21 Ватт (например, с поворотников). Также понадобится и аккумулятор до 15 Вольт. В результате получится самодельное сопротивление. Последнее либо закрепляют гайкой и винтом, либо припаивают. Добавляют мультиметр с диапазоном в 10 Ампер. Подойдет обычный вариант из магазина. Главное – быть уверенным в работоспособности прибора. От последнего зависит, получится ли собрать рабочую вилку, способную давать точные показания. А от этих показаний уже будет зависеть информированность владельца о состоянии АКБ и, возможно, безопасность на дороге.
4. Теперь собирают всю цепь. Подключение делают последовательное.
5. Закрепляют зажимы на клеммах автомобильного аккумулятора.
6. Смотрят на мультиметр, получают показания. Должно быть в районе 1,78 Ампер.
7. Мультиметр убирают.
8. Вновь включают всю цепь.
9. Замеряют напряжение на спирали. Должно быть около 197 милливольт.
10. Рассчитывают сопротивление, применяя закон Ома. Напряжение делят на силу тока, получают где-то 0,11 Ом (если цифры такие, как выше).
11. Теперь вилка подсоединяется к АКБ секунд на пять. Предварительно подключают мультиметр. Подается постоянный ток напряжением 20 Вольт.
12. Остается снять показания и сделать выводы.

Важно, чтобы все компоненты самодельного прибора были в исправном состоянии. Если хотя бы один из таковых окажется ненадлежащего качества, все измерения могут оказаться неточными. Так что либо нужно сделать вилку не хуже промышленной, либо купить таковую в магазине.

В заключение, стоит отметить, что проверка аккумулятора нагрузочной вилкой – дело несложное, но ответственное. Важно знать особенности применения и как проверить АКБ таким способом. На всякий случай, стоит ознакомиться и с тем, как изготовить такое устройство собственноручно. И тогда проблемы с батарей удастся вовремя заметить. А это иногда жизненно важно.

Источник

Рекомендации как пользоваться нагрузочной вилкой для аккумулятора

Виды нагрузочных вилок

Прежде чем покупать нагрузочную вилку, нужно определиться для себя – а нужна ли она вам? Оцените свой опыт эксплуатации автомобильного аккумулятора, посоветуйтесь с друзьями-автомобилистами, почитайте форумы в Интернете и т.д. Нагрузочная вилка – это не предмет первой необходимости как ложка и вилка на кухне.
Стоит ли тратить энную сумму денег на устройство, которое будет использоваться пару раз за год? Тем более если такое устройство есть у друзей и всегда можно попросить его на один день или даже пару часов.

Но если же вы все-таки решились купить нагрузочную вилку, необходимо определиться: а какие аккумуляторные батареи вы будете тестировать?

Существует два типа нагрузочных вилок – для кислотных и для щелочных аккумуляторов.

Применять вилку одного типа для тестирования разных типов батарей не рекомендуется. Нужно учитывать, что не существует универсальных вилок, которые можно было бы применять для тестирования любого типа аккумуляторов.

Так, если на сопротивлении нагрузочной вилки для кислотных аккумуляторов (номинальное напряжение аккумулятора 2,0В) указан нагрузочный ток 100А, то при проверке этой вилкой щелочного аккумулятора (номинальное напряжение которого 1,2В) нагрузочный ток будет не 100А, а всего лишь 60А:

1,2В / 2,0В * 100А = 60А

Т.е. аккумулятор будет недогружен, вследствие чего неисправный аккумулятор может быть принят за исправный.

Итак, если вы планируете эксплуатировать аккумуляторы ёмкостью до 90 А/ч, то и нагрузочную вилку необходимо покупать исходя из наличия в ней токовой нагрузки 100А.

Если вы будете тестировать аккумуляторы для грузовых автомобилей, то и покупать нужно нагрузочную вилку с нагрузкой 100/200А.

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Принцип работы нагрузочной вилки

Иногда аккумуляторы по непонятным причинам отказываются крутить двигатель автомобиля. Вроде и напряжение на клеммах показывает нормальное, и контрольная лампочка ярко горит, а под нагрузкой батарея не работает.

Степень зарядки аккумулятора оценивается по следующим показателям:

• Напряжение 12,7 В и более – отличный заряд;
• Напряжение 12,6÷12,69 В – хороший заряд;
• Напряжение 12,5÷12,59 В – удовлетворительный заряд.

Если напряжение ниже 12,5 В, то такой аккумулятор необходимо заряжать, эксплуатировать его нежелательно, особенно при минусовой температуре во избежание замерзания электролита.

Тестировать аккумуляторные батареи довольно просто: сначала проверяем напряжение разомкнутой цепи. У исправного и полностью заряженного аккумулятора оно должно быть в интервале 12,6÷12,7 В. Некоторые производители аккумуляторов считают нормальным напряжением 13,0-13,2 В.

Если напряжение разомкнутой цепи ниже 12 В, то это свидетельствует о 50%-м разряде батареи.

А вот если подключить к батарее нагрузку, то параметры напряжения уже будут совершенно иными. Использовать нагрузку обязательно, потому что зачастую нормальное напряжение поддерживают все аккумуляторные батареи, а вот нагрузку «сдохшие» не выдерживают.

Затем проверяем величину напряжения с нагрузкой в течение 5 сек. Нагрузочная вилка создаёт нагрузку, которая в 2 раза превышает емкость аккумулятора. Т.е. если батарея емкостью 50 А/ч, то нагрузка должна быть 100 А.

Если при подключении нагрузки напряжение опускается ниже отметки 10 В, значит, у вашего аккумулятора возникли серьёзные проблемы.

У начинающих автолюбителей бытует мнение, что применение нагрузочной вилки наносит вред АКБ. Это ложное суждение, не подкрепленное практикой. Она просто имитирует один запуск двигателя, т.е. одноразовое потребление энергии стартером от аккумулятора.

Источник

Что такое нагрузочная вилка и как ею проверить АКБ?

Батарея машины с низким зарядом принесёт немалые хлопоты по его восстановлению. Чтобы этого избежать, автовладельцам приходится регулярно обслуживать АКБ. Нагрузочная вилка — это прибор, который путем анализа характеристик аккумулятора позволяет оценить его работоспособность. Чтобы сделать правильный выбор и грамотно применить аппарат, надо выяснить что он из себя представляет и как работает.

Принцип действия и устройство

Основная функция этого инструмента заключается в контроле напряжения. Измерение производится как под нагрузкой, так и при разомкнутой цепи ЭДС. Если разобраться, что такое нагрузочная вилка технически, то она включает вольтметр, резистор, выполненный в виде спирали сопротивления, к которым подсоединены два щупа. Выглядит эта конструкция, как небольшой металлический короб с проводами и зажимами: С помощью тестеров определяются и другие параметры. Их количество зависит от укомплектованности конкретного аппарата. Для чего нужна и какую информацию может дать нагрузочная вилка:

• измерить выходное напряжение генератора, но не всегда;
• проверить степень заряда;
• определить как долго аккумулятор сохраняет резерв электроэнергии;
• узнать ресурс АКБ;
• выяснить есть ли замыкание между пластинами;
• оценить сульфатацию пластин и другие второстепенные параметры состояния источника питания.

Зажимы позволяют подключить прибор к клеммам автомобильной батареи или другим элементам электрической цепи. Принцип работы аппаратов, укомплектованных амперметром, подойдёт и для измерения силы тока. Но главная отличительная черта — это количество спиралей. Каждая обладает сопротивлением 0,1-0,2 Ом и рассчитана в 100 А. Когда она одна, можно проверять уровень заряда АКБ малой ёмкости, если две — большей. Также устройство разных моделей отличается по следующим характеристикам:

• диапазон работы вольтметра;
• температура эксплуатации;
• проверочная сила тока;
• точность измерений;
• предназначение: для щелочных или кислотных аккумуляторов.

Тестеры создают такую же нагрузку, которая возникает во время запуска. Даже самая простая модель подходит для проверки аккумулятора ёмкостью до 190 А*ч. Этого хватает для анализа работоспособности АКБ большинства типов транспортных средств — от легковых до грузовых. Для любых условий можно найти оптимальную модель, благодаря их широкому ассортименту и многообразным дополнительным функциям.

Обзор, стоимость и правила подбора нагрузочных вилок

При покупке аппарата надо определиться с особенностями самой АКБ. Например, с тем как устроена батарея в плане соединения банок – внутреннего или внешнего. Первой подойдёт нагрузочная вилка с выносными контактами. Второй – с заострёнными, закреплёнными на корпусе. Когда требуется проверять аккумулятор небольшой ёмкости, подойдёт аппарат с токовой нагрузкой 100 А, если большей – 100/200 А. Далее представлено сколько стоят и чем отличаются самые популярные модели.

Таблица 1. Обзор с сравнение разных моделей нагрузочных вилок

У некоторых моделей указано две цифры в графе «сила тока». Что такое нагрузочная вилка с параметром 100/200 А? Это значит, в конструкции их резисторов предусмотрено по две спирали, которые включаются или по одной, или обе, при определённой ёмкости. У НВ-01 сила тока 100 А проверяется при 100 А*ч, 200 А – 190 А*ч. У НВ-2 и НВ-3 при 190 А*ч и 240 А*ч, соответственно. Чаще всего измерительный прибор стоит от 1500 до 3 тыс. рублей. Такой аппарат подойдет для проверки батарей, напряжение которых составляет 12 В, а ёмкость не превышает 190 А*ч. Если тестер нужен для простейшего контроля АКБ, тогда подойдёт самый экономная модель НВ-01, цена которой приблизительно 900 рублей. Стоимость более навороченных нагрузочных вилок для проверки аккумуляторов не превышает 4,5 тыс. рублей.

Как пользоваться нагрузочной вилкой: краткая инструкция

Измерение тестером делится на два шага. Сначала считывают показания вольтметра без нагрузочного сопротивления, затем включив его. Результаты сравниваются, на этом основании делаются выводы о состоянии АКБ. Первая процедура проходит с подключением к обеим клеммам. Во второй значение получают только через 5 с работы измерительного прибора.

• Клеммы аккумулятора должны быть очищены от окиси.
• Подключение к источнику питания более 6-10 секунд негативно влияет на состояние вилки, вплоть до её неисправности.
• Измеряют напряжение в отключённой от автомобиля батарее, которая не работала в течение шести и более часов. Такое же время должно пройти после того, как мотор заглушили.
• Проверка осуществляется только при нормальном уровне электролита. При его недостатке доливается дистиллированная вода.

Таблица 2. Проверка АКБ нагрузочной вилкой. Показания и что они значат.

Особенности измерения под нагрузкой

Картинка с сайта: instruk.detektorpoligraf.ru

Применение нагрузочной вилки для проверки источника питания автомобиля при подаче тока ограничено. Во-первых, использование этого метода допустимо, только когда тестирование при разомкнутой цепи показало заряд аккумулятора 100%. Во-вторых, его нельзя часто повторять, так как это пагубно сказывается на состоянии батареи. Есть ряд важных условий при проведении процесса.

• Пробки банок в аккумуляторе должны быть завёрнуты.
• Соединение штыря и отрицательно заряженной клеммы сопровождается появлением искры.
• Измерения повторяются с перерывами не менее пяти минут. За это время должны остыть контакты, нагревающиеся при операции.
• В процессе сильно нагревается минусовой зажим прибора, поэтому по завершении его трогать нельзя.

Зная как работает нагрузочная вилка, можно определить ряд характеристик АКБ и других элементов ЭДС. Использование требует соблюдения мер безопасности как во время, так и после процесса. В противном случае появляется риск навредить здоровью человека и состоянию батареи. Количество разных показателей во многом зависит от конкретной модели. Правильный выбор последней позволяет найти оптимальный вариант для проверки аккумулятора с любоыми характеристиками и в самых тяжёлых условиях.

Источник

ОПИСАНИЕ
