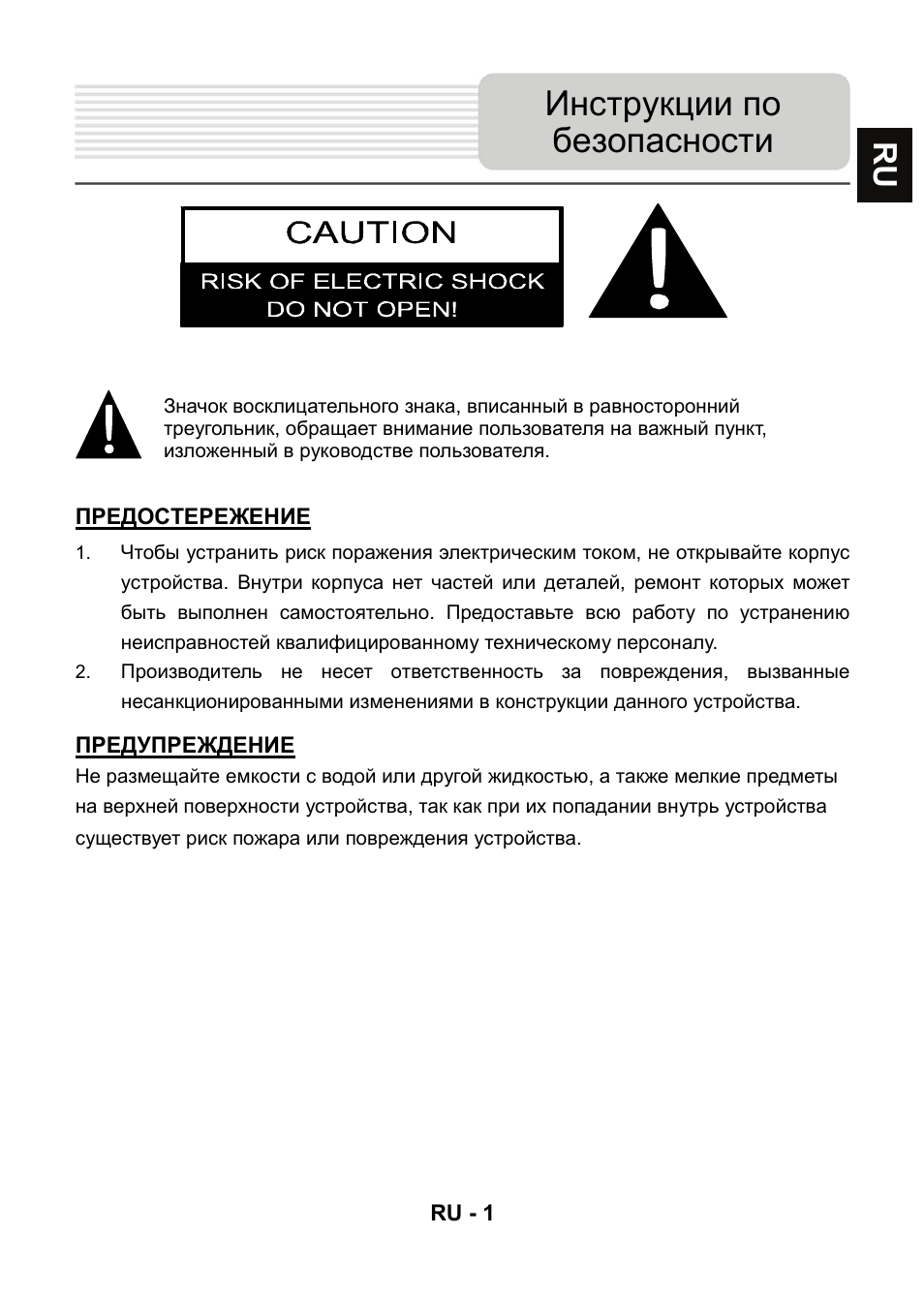

Инструкции по

безопасности

Значок восклицательного знака, вписанный в равносторонний
треугольник, обращает внимание пользователя на важный пункт,
изложенный в руководстве пользователя.

ПРЕДОСТЕРЕЖЕНИЕ

1. Чтобы устранить риск поражения электрическим током, не открывайте корпус

устройст ва. Внутри корпуса нет частей или деталей, ремонт которых может

быть выполнен самостоятельно. Предоставьте всю работу по устранению

неисправностей квалифицированному техническому персоналу.

2. Производитель не несет ответственность за повреждения, вызванные

несанкционированными изменениями в конструкции данного устро йства .

ПРЕДУПРЕЖДЕНИЕ

Не размещайте емкости с водой или другой жидкос тью, а также мелкие предметы

на верхней поверхности устрой ства, та к как при их попадании внутрь устройст ва

существует риск пожара или повреждения устройства.

RU — 1

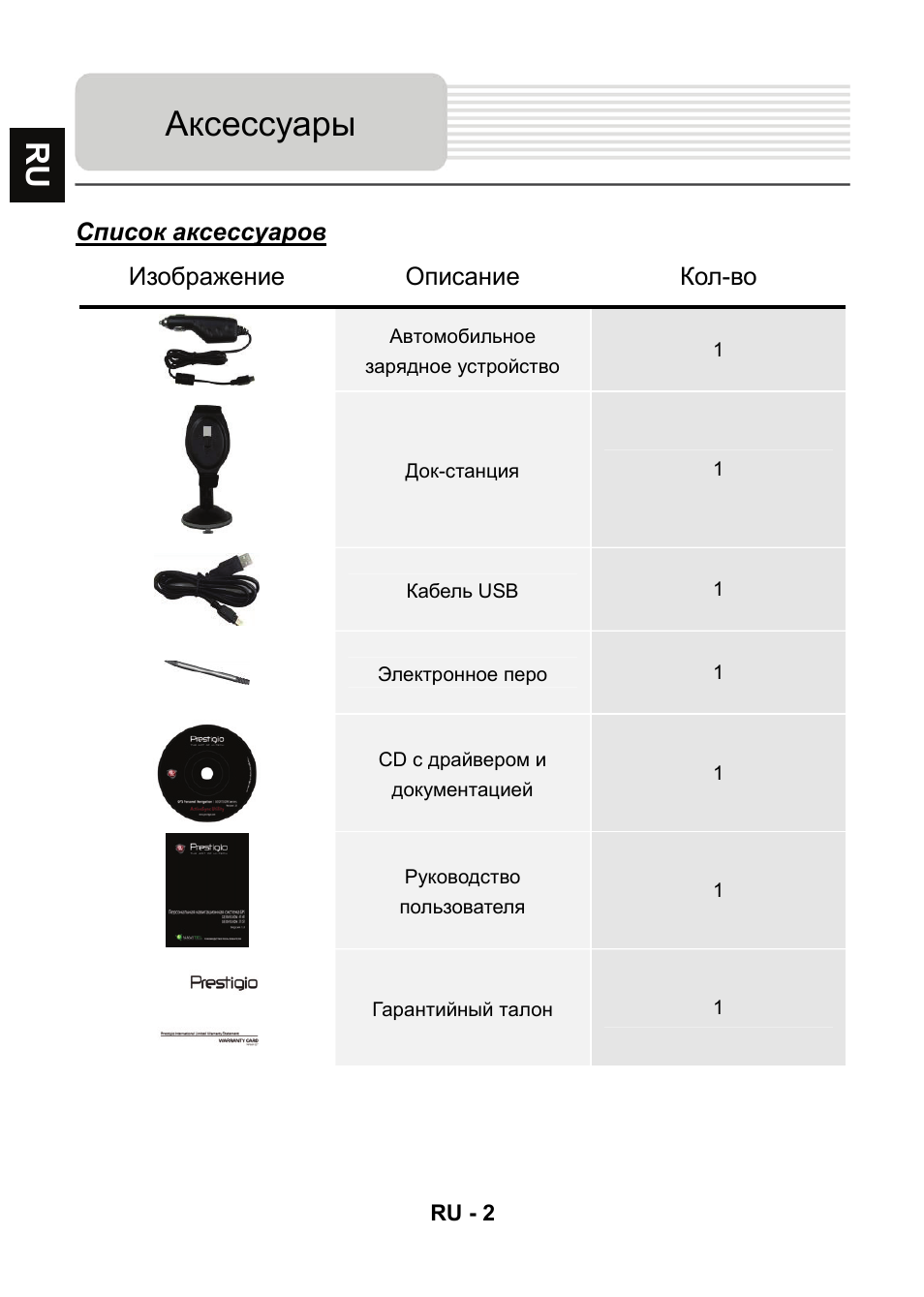

Аксессуары

Список аксессуаров

Изображение Описание Кол-во

Автомобильное

зарядное устройство

Док-станция

Кабель USB

Электронное перо

CD с драйвером и

документацией

Руководство

пользователя

Гарантийный талон

RU — 2

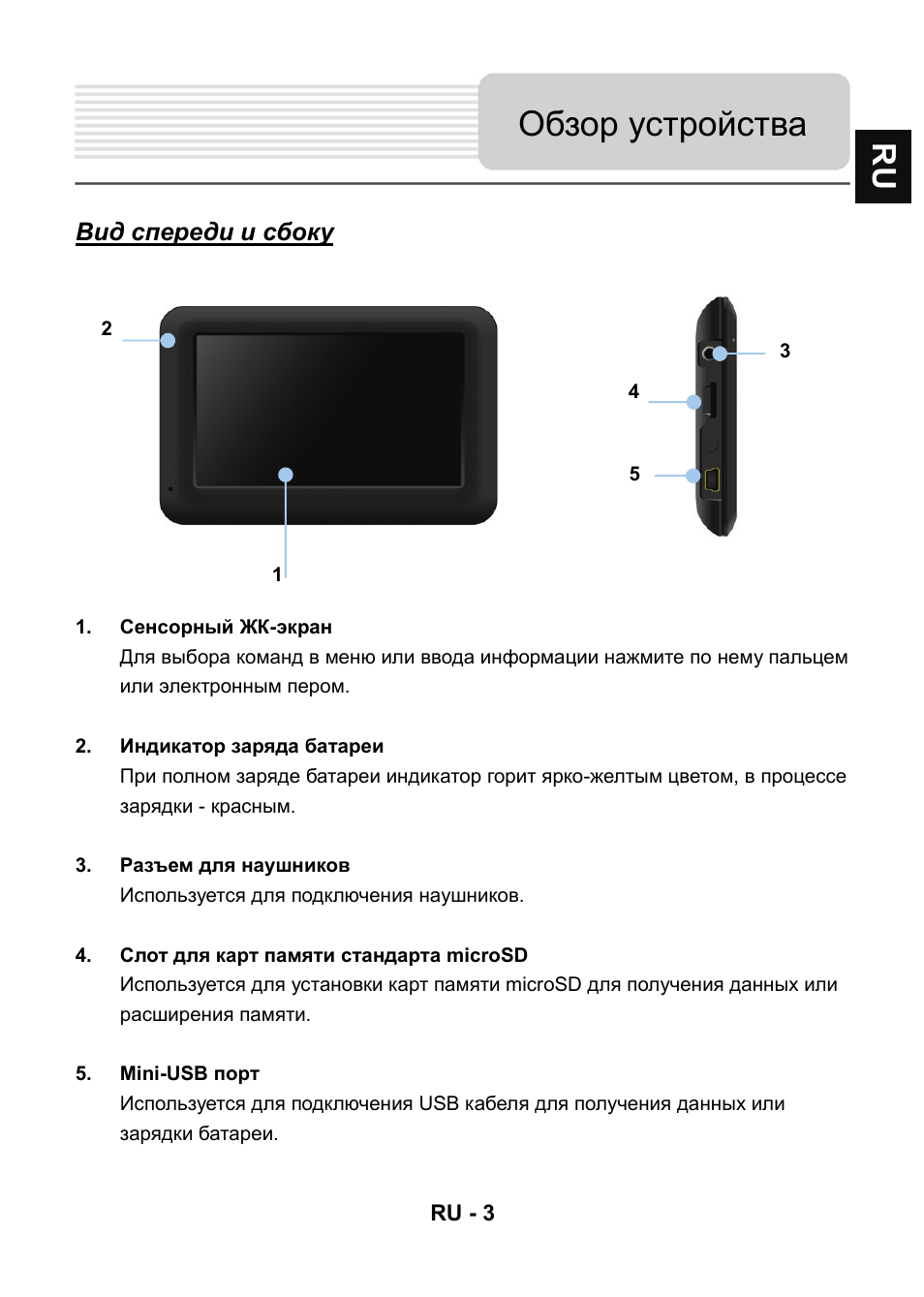

Обзор устройства

Вид спереди и сбоку

1. Сенсорный ЖК—экран

Для выбора команд в меню или ввода информации нажмите по нему пальцем

или электронным пером.

2. Индикатор заряда батар еи

При полном заряде бата реи индик атор горит ярко-желтым цветом, в процессе

зарядки — красным.

3. Разъем для наушников

Используется для подключения наушников.

4. Слот для карт памяти стандарта microSD

Используется для устан овки карт памяти microSD для получения данных или

расширения памяти.

5. Mini-USB порт

Используется для подключения USB кабеля для получения данных или

зарядки батареи.

RU — 3

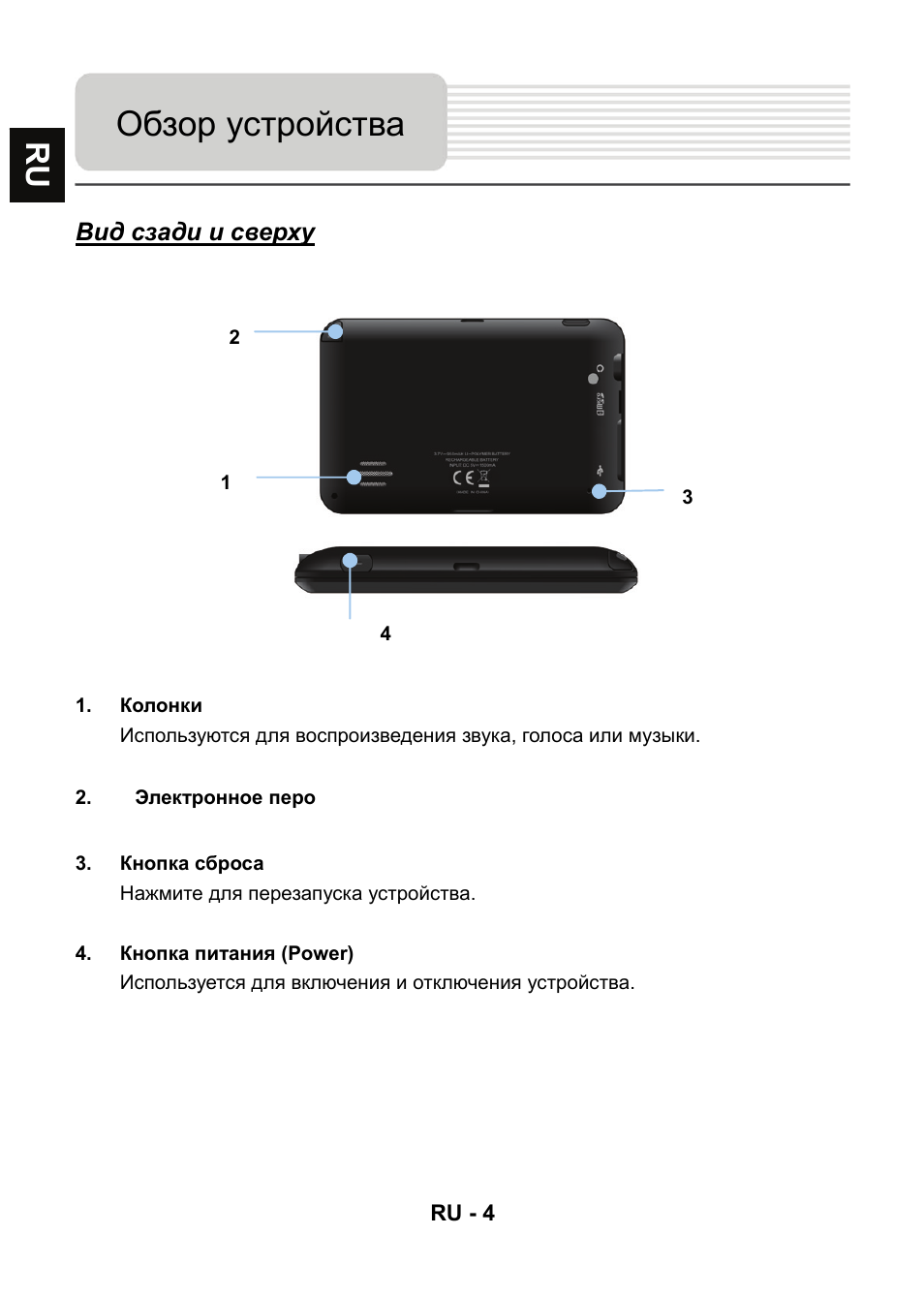

Обзор устройства

Вид сзади и сверху

1. Колонки

Используются для воспроизведения звука, голос а или музыки.

2. Электронное перо

3. Кнопка сброса

Нажмите для перезапуска устройства.

4. Кнопка питания (Power)

Используется для включения и отключен ия устр ойства.

RU — 4

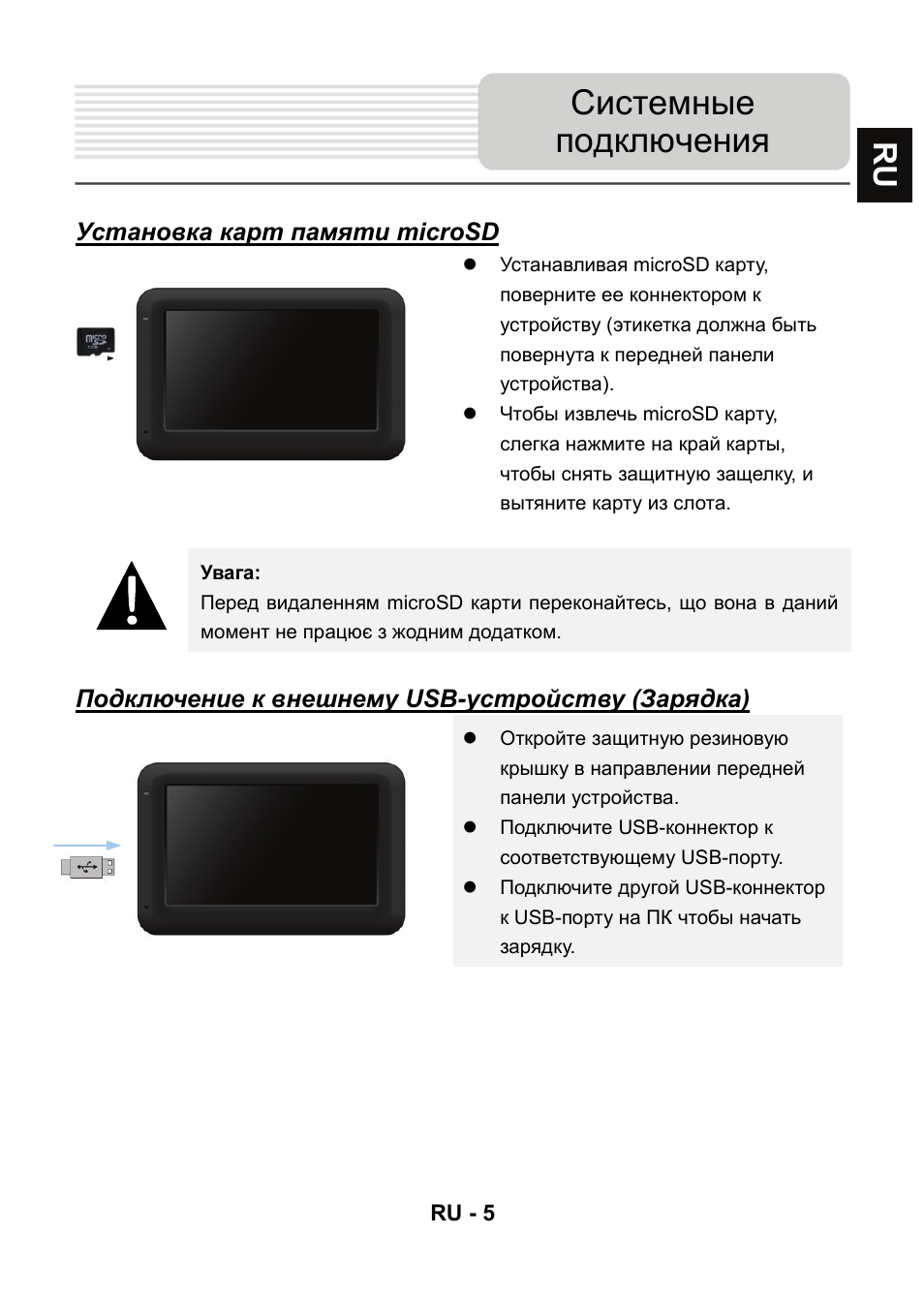

Системные

подключения

Установка карт памяти microSD

Увага :

Перед видаленням microSD карти переконайтесь, що вона в даний

момент не працює з жодним додатком.

Подключение к внешнему USB-устройству (Зарядка)

z Уст ан ав ли ва я microSD карту,

поверните ее коннектором к

устройству (этикетка должна быть

повернута к передней панели

устройства).

z Чтобы извлечь microSD карту,

слегка нажмите на край карты,

чтобы снять защитную защелку, и

вытяните карту из слота.

z Откройте защитную резиновую

крышку в направлении передней

панели устро йства .

z Подключите USB-коннектор к

соответствующему USB-порту.

z Подключите другой USB-коннектор

к USB-порту на ПК чтобы начать

зарядку.

RU — 5

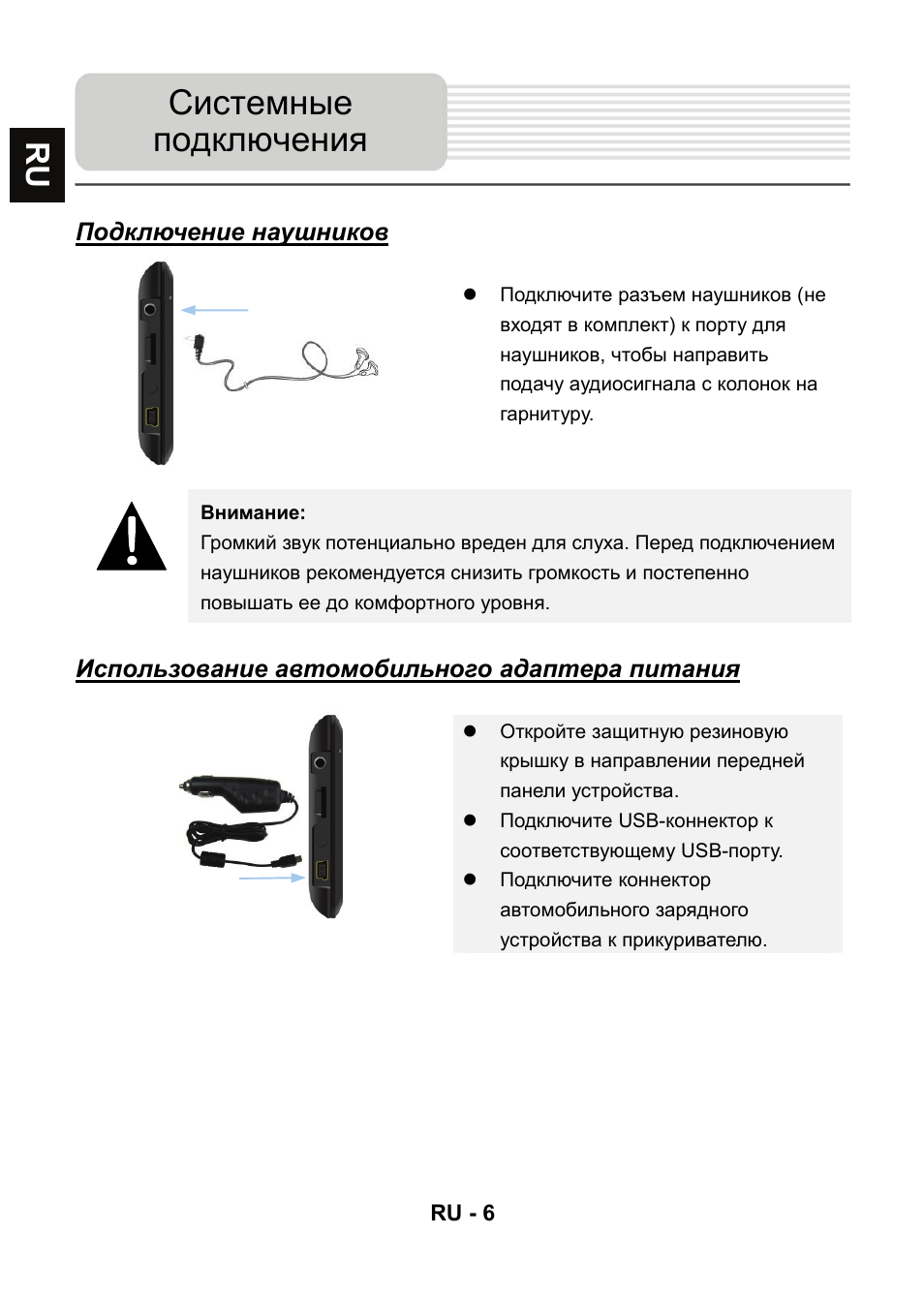

подключения

Подключение наушников

Внимание:

Громкий звук потенциально вреден для слуха. Перед подключением

наушников рекомендуется снизить громкость и постепенно

повышать ее до комфортного уровня.

Использование автомобильного адаптера питания

z Подключите разъем наушников (не

входят в комплект) к порту для

наушников, чтобы направить

подачу аудиосигнала с колонок на

гарнитуру.

z Откройте защитную резиновую

крышку в направлении передней

панели устро йства .

z Подключите USB-коннектор к

соответствующему USB-порту.

z Подключите коннектор

автомобильного зарядного

устройства к прикуривателю.

Системные

RU — 6

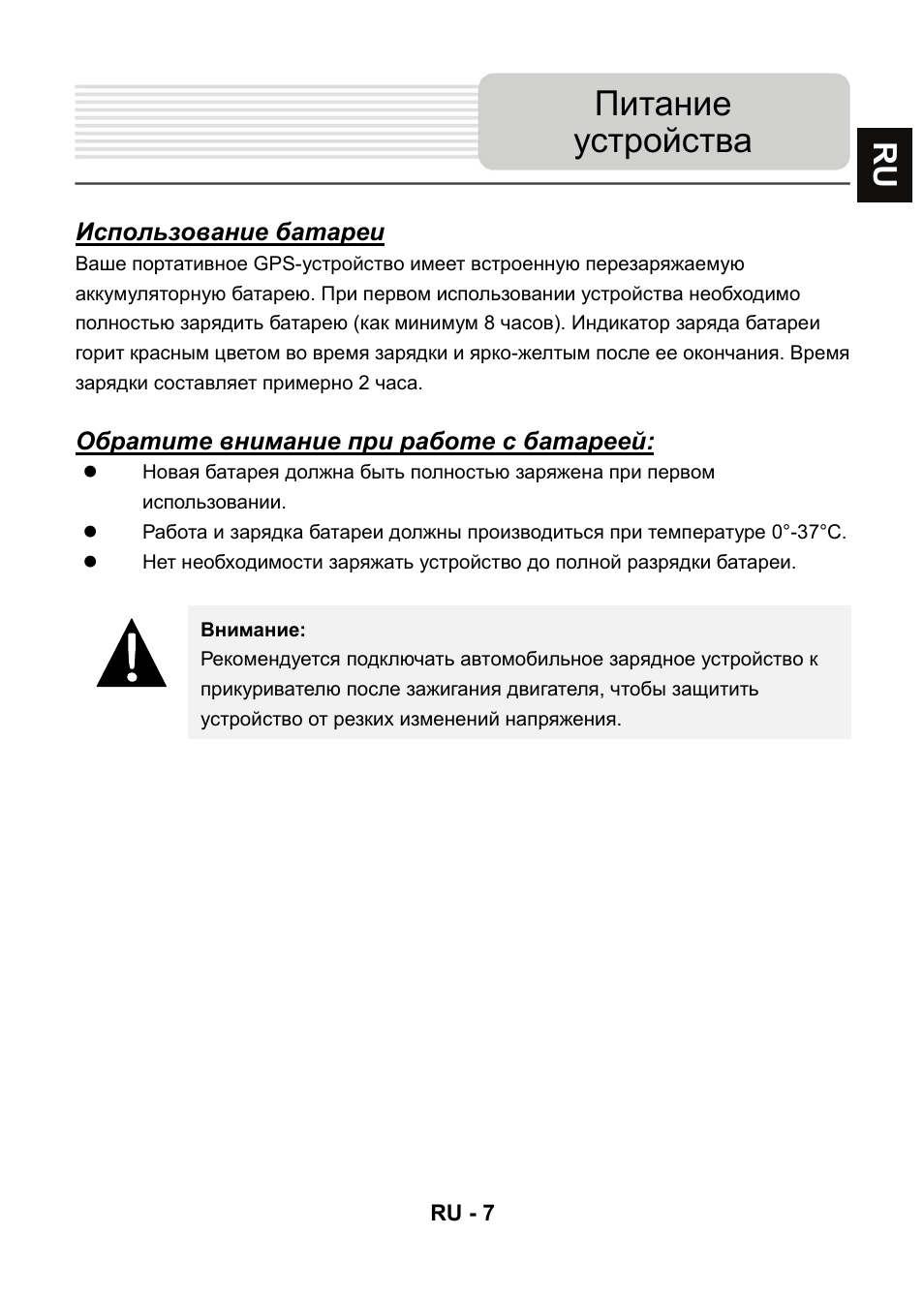

Питание

устройства

Использование батареи

Ваше портати вное GPS-устройство имеет встроенную перезаряжаемую

аккумуляторную батарею. При первом использовании устройства необходимо

полностью зарядить батарею (как минимум 8 часов). Индикатор заряда батареи

горит красным цветом во время зарядки и ярко-желтым после ее окончания. Время

зарядки составляет примерно 2 часа.

Обратите внимание при работе с батареей:

z Новая батарея должна быть полностью заряже на при первом

использовании.

z Работа и зарядка батаре и должны производиться при температуре 0°-37°С.

z Нет необходимости заряжать ус тройс тво до полной разрядки батареи.

Внимание:

Рекомендуется подключать автомобильное зарядное устрой ство к

прикуривателю после зажигания двигателя, чтобы защитить

устройство от резких изменений напряжения.

RU — 7

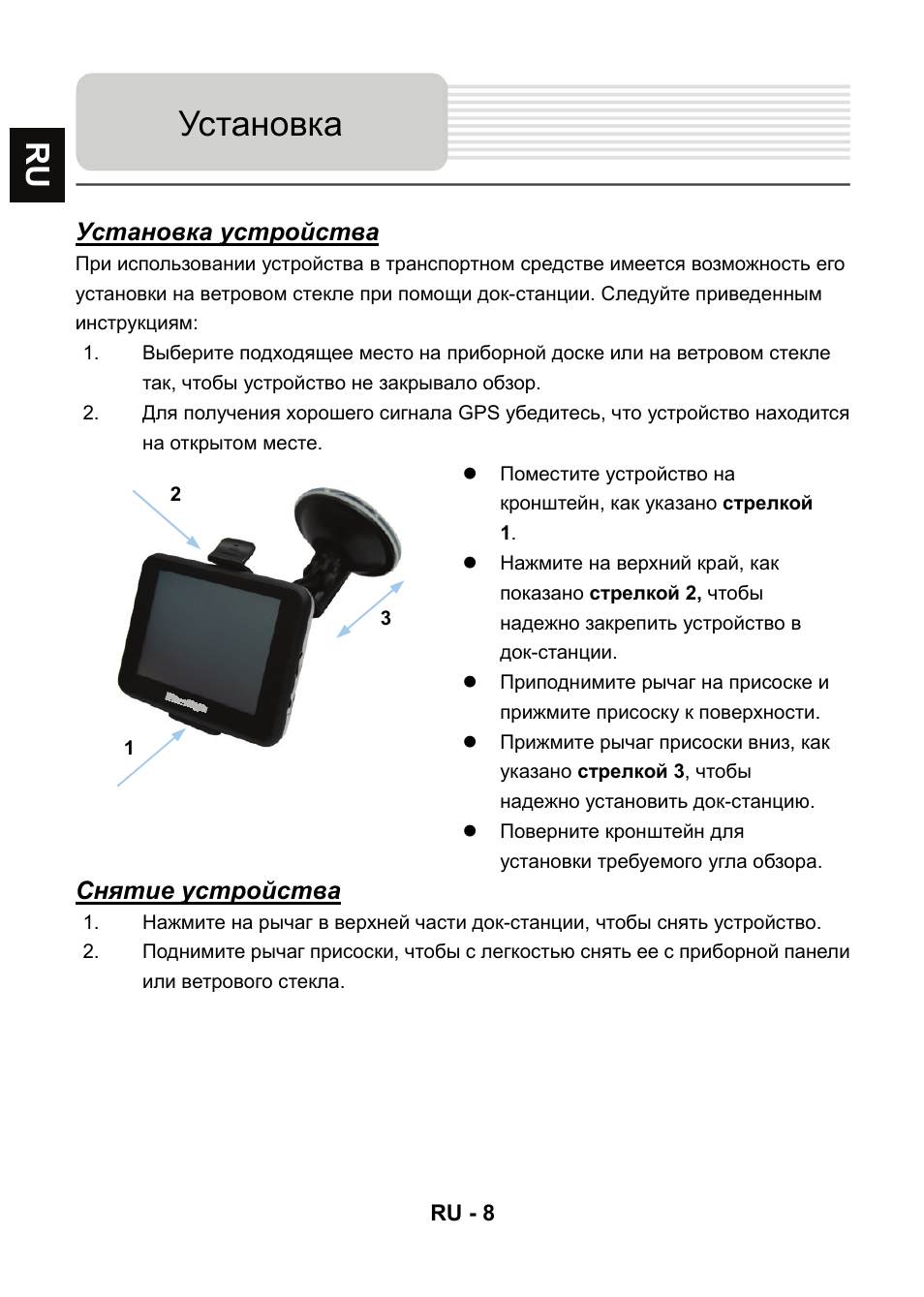

Устан о в к а

Установка устройства

При использовании устройства в транспортном средстве имеется возможность его

установки на ветровом стекле при помощи док-станции. Следуйте приведенным

инструкциям:

1. Выберите подходящее место на приборной доске или на ветровом стекле

так, чтобы устройство не закрывало обзор.

2. Для получения хорошего сигнала GPS убедитесь, что устройство находится

на открытом месте.

z Поместите

кронштейн, как указано стрелкой

z Нажмите на верхний край, как

показано стрелкой 2, чтобы

надежно закрепить устр ойство в

док-станции.

z Приподнимите рычаг на присоске и

прижмите присоску к поверхности.

z Прижмите рычаг присоски вниз, как

указано стрелкой 3, чтобы

надежно установить док-станцию.

z Поверните кронштейн для

устано вки требуемого угла обзора.

устройство на

Снятие устройства

1. Нажмите на рычаг в верхней части док—станции, чтобы снять устройс тво.

2. Поднимите рычаг присоски, чтобы с легкостью снять ее с приборной панели

или ветрового стекла.

RU — 8

Начало работы

1. Чтобы включить устро йство ,

нажмите и удерживайте кнопку

питания (Power).

2. Вскоре после приветствия на

экране появится главно е меню.

3. Для выбора функций

воспользуйтесь электронным

пером.

4. Нажмите и удерж ивай те кнопку

питания (Power), чтобы выключить

устройство или перевести его в

спящий режим.

Sleep OFF

RU — 9

5. Нажмите пиктограмму Спящий

режим (Sleep), чтобы перевести

устройство в спящий режим, или

OFF, чтобы полностью выключить

его.

Интерфейс

аммы

No. Название Краткое описание функций

Знак предстоящего маневра. На сером фоне – различные

маневр

2 Компас

3 Звук

Информаци—

онная панель

5 GPS-курсор

6 Маршрут

повороты, развороты, расстояние до следующего маневра

в метрах или километрах и т.д. Нажатие по знаку –

прекращение ведения по маршруту и другие опции

маршрута.

Нажатие на иконке компаса открывает контекстное меню. В

этом меню Вы можете настроить режим вращения карты,

вид карты и дневной/ночной режимы карты.

Нажатие на эту кнопку включает и отключает звуковые

эффекты и голос овые подсказки в программе .

Содержит информацию о времени до следующего маневра,

общей длине маршрута и времени прибытия в конечную

точку.

Отображает Ваше текущее местоположение при установ-

ленной связи со спутниками.

Маршрут, по которому осуществляется навигация, обозна-

чается широкой линией желтого цвета.

RU — 10

Интерфейс
программы

No. Название Краткое описание функций

Нажмите на данную кнопку для перехода к меню поиска

7 Поиск

Информаци—

онная панель

9 Масштаб Текущий масштаб карты.

Возврат в те—

кущее место-

положение

Автомати-

ческое

масштабиро-

вание

12 МЕНЮ Нажмите для входа в главное меню программы.

13 Уменьшить Уменьшение масштаба карты.

14 Увел ичить Увеличение масштаба карты.

15 Наклон карты

16 Радар

нужного адреса или объекта (более подробная

информация о системе поиска указана в разделе

“Функциональные возможности”)

Отображает название проезжей части, по которой в данный

момент осуществляется движение

Данная кнопка появляется в правой части дисплея в том

случае, если карта была сдвинута относительно Вашего те-

кущего местоположения. Нажмите на кнопку, чтобы совмес-

тить центр карты с Вашим текущим местоположением.

Если в настройках автоматическое масштабирование было

включено, но во время движения по маршруту Вы с

помощью кнопок «Плюс» и «Минус» поменяли масштаб, то

автоматическое масштабирование выключается на

заданный в настройках период времени. Быстро включить

его обратно можно при помощи этой кнопки.

Стрелка вверх увеличивает наклон карты, в своем

максимальном положении наклона карта переходит в вид

псевдо 3D, работающий на масштабах от 5м до 300м.

Стрелка вниз уменьшает наклон карты.

Если в настройках визуальное предупреждение было вклю-

чено, то при приближении к радару на дороге в правом

верхнем углу появляется панель. На ней указана

максимально допустимая скорость движения и расстояние,

оставшееся до радара. Нажатие на кнопке включает/

выключает звуковые предупреждения о превышении

скорости.

RU — 11

No. Название Краткое описание функций

17 Скорость

Информаци-

онная панель

19 Батарея

Соединение

со

спутниками

аммы

Текущая скорость движения. Отображается при наличии

соединения со спутниками.

Отображение названия проезжей части, следующей за

текущим маневром.

Иконка отображает количество оставшегося заряда

батареи в виде делений. Нажатие на данной кнопке

отображает информацию об оставшемся заряде в

процентах и свободной памяти в МБ.

Кнопка соединения со спутниками. Зеленый значок –

соединение включено, белый – выключено. На зеленой

иконке есть маленький круг. Если круг красный —

соединение со спутниками не установлено, желтый –

плохое соединение, зеленый – соединение установлено.

RU — 12

Интерфейс

Интерфейс
программы

No. Название Краткое описание функций

На карте красными флажками обозначаются путевые точки,

21 Путевая точка

Кнопка

“Сохранить”

созданные пользователем. Нажатие на точку открывает

внизу страницы панель с кнопками для работы с путевыми

точками.

Сохраняет текущую точку на карте как путевую точку, чтобы

впоследствии быстрее находить её.

RU — 13

No. Название Краткое описание функций

25 Запись трека

27 Навител.SMS

“Продолжить”

32 Возврат

Информаци—

онная панель

Объект инфра —

Кнопка

“Курсор”

Точка на

карте

Пробки от

Навител

Кнопка

“Поехать”

Кнопка

“Заехать”

Кнопка

“Начать”

Возврат на

карту

структуры

аммы

При нажатии на кнопку появляется меню работы с Точкой

на карте.

Коротким нажатием на карту можно поставить точку. Такую

точку можно сохранить как путевую, добавить в маршрут,

посмотреть ее свойства и т.д.

Кнопка записи трека. Зеленый цвет значка — зап ись трека

включена, белый — выключена.

Значок, предназначенный для настройки сервиса от

компании Навител. См. раздел «Пробки».

Кнопка предназначена для чтения/отправки

SMS-сообщений и работы с указанными в них

координатами.

Помечает текущее расположение точки на карте как

конец маршрута.

Помечает текущую точку на карте как промежуточную

точку маршрута. Кнопка активна только при

проложенном маршруте.

Помечает текущую точку на карте как конец маршрута,

при этом уже существующий конец маршрута

становится промежуточной точкой. Кнопка активна

только при проложенном маршруте.

Определяет старт маршрута. GPS при этом необходимо

отключить.

В зависимости от того, как Вы попали в данное меню,

кнопка либо возвращает в адресный поиск, либо

возвращает к обычному просмотру карты.

Показывает информацию о текущем расположении точки

на карте.

Переход к просмотру карты.

Различные объекты, нанесенные на карту (светофоры, с

танции метро, АЗС и т.д.).

RU — 14

Интерфейс

Автороутинг

Эта функция работает толь ко на картах, которые содержат информацию для

прокладки маршрутов. Для того, чтобы программа автоматически проложила

маршрут от Вашего местоположения до конечного пункта следования, нажмите на

место на карте, где находится конечная точка, выберите меню “Курсор”, и в

появившемся меню — кнопку «Поехать» (Рис. 1). Проложенный маршрут будет

выделен на карте голубы м цветом с ярко-выраженной темной каймой (Рис. 2).

Обратите внимание на то, что на картах, не содержащих информацию для

прокладки маршрутов, маршрут будет проложен как прямая линия зеленого цвета,

соединяющая Ваше местонахождение и конечную точку, игнорируя все здан ия,

дороги и т.п.

1 2

RU — 15

Автороутинг

Автороутинг из поиска

Зайдите в раздел «Поиск», найдите необходимый вам объект, до которого

нужно проложить маршрут, нажмите на него и в открывшемся меню выберите

«Поехать». Кроме данного пункта меню, есть еще «Заехать» — добавить точку

между двумя точками уже существующего маршрута, она станет второй по

счету и «Продолжить» — точк а добавляется в конец маршрута, продолжая его.

Оба этих пункта доступны только в случае, когда на карте уже есть созданный

маршрут.

Ручное создание маршрута

Этот тип создания маршрута такой же автоматический, как и первые два, с

одним только различ ием – здес ь Вы можете задать точку отправления и точку

прибытия.

Для создания маршрута нажмите на карте в первой точке маршрута. В нижней

части экрана выберите кнопку «Курсор» (Рис. 1), а в появившемся меню —

кнопку «Начать» (Рис. 2). Затем найдите конечную точку маршрута и внизу

страницы нажмите кнопку «Курсор» — «Поехать» (Рис.3). В случае, если карта

содержит информацию для автоматической прокладки, маршрут будет создан

на основании этих данных, и будет проходить кратчайшим или наименьшим по

времени путем от начальной до конечной точки. В ином случае, маршрут

движения будет соединять точки маршрута прямыми линиями.

Обратите внимание, что при включенном GPS-приемнике установит ь

начальную точку маршрута невозможно!

1 2 3

RU — 16

Дополнительно

В случае, если модель Вашего навигатора обладает вcтроенным

GPRS-модулем или имеет возможность выхода в Интернет через GPRS

модуль вашего телефона по Bluetooth соединению, Вам будут доступны

некоторые полезные дополнительные функции, такие как «Навител. Пробки» и

«Навител. SMS».

«Навител. Пробки»

Данный сервис предоставляет

информацию о загруженности дорог на

всей территории России, Украины и

Беларуси. Чтобы его настроить,

нажмите «Настройки» -> «Другое» ->

«Пробки». Цвет, в который окрашена

«Навител. SMS»

При получении SMS-сооб щения на экране появляется соответствующее

окно[2]. Выберите “отклонить”, чтобы закрыть окно или “принять” для

отображения возможных опций.

дорога на карте, будет зависеть от

степени затрудненности движения:

Красный – пробка, Оранжевый –

движение затруднено,

Тёмно-зеленый – движение немного

затруднено, зеленый – благоприятная

дорожная ситуация[1].

RU — 17

Решение проблем

При наличии проблем в работе устройс тва, прежде, чем обратиться в сервисный

центр, сверьтесь с приведенной ниже таблицей.

Внимание:

Немедленно выключите устройс тво и отключите его от сети при

наличии неполадок в работе. Никогда не пытайтесь самостоятельно

устранит ь неисправности, доверьте все ремонтные работы

специалистам сервисного центра.

Уст рой ст во не
включается.

Звук отсутст вует.

Отсутствует
изображение.

ПРОБЛЕМА

ПРИЧИНА

Адаптер прохо

соединен.

по

Батарея разряжена.

Громкость слишком мала.

Яркость экрана слишком
мала.

РЕШЕНИЕ

Проверьте правильность
подключения адаптера.

Подключите адаптер для
зарядки батареи.

Увел ичьт е громкость или
включите звук.

Adjust the brightness of the
LCD.

Устройство не
получает сигнал
со спутника или
не может
п

оизвести

Сигнал блок ирует ся
зданиями или металлич.
объектами.

Не используйте
устройство внутри
зданий. В транспортном
средстве используйте
внешнюю GPS-антенну.

RU — 18

Loading…

Источник

RU — 1

ПРЕДОСТЕРЕЖЕНИЕ

Чтобы устранить риск поражения электрическим током, не открывайте корпус
устройства. Внутри корпуса нет частей или деталей, ремонт которых может
быть выполнен самостоятельно. Предоставьте всю работу по устранению
неисправностей квалифицированному техническому персоналу.

Производитель не несет ответственность за повреждения, вызванные
несанкционированными изменениями в конструкции данного устройства.

ПРЕДУПРЕЖДЕНИЕ

Не размещайте емкости с водой или другой жидкостью, а также мелкие предметы
на верхней поверхности устройства, так как при их попадании внутрь устройства
существует риск пожара или повреждения устройства.

Инструкции по

безопасности

RU — 2

Список аксессуаров


Описание

Кол-во

Автомобильное

зарядное устройство

Док-станция

Кабель USB

Электронное перо

CD с драйвером и

документацией

Руководство

пользователя

Гарантийный талон

Аксессуары

RU — 3

Вид спереди и сбоку

Сенсорный ЖК-экран
Для выбора команд в меню или ввода информации нажмите по нему пальцем
или электронным пером.

Индикатор заряда батареи
При полном заряде батареи индикатор горит ярко-желтым цветом, в процессе
зарядки — красным.

Разъем для наушников
Используется для подключения наушников.

Слот для карт памяти стандарта microSD
Используется для установки карт памяти microSD для получения данных или
расширения памяти.

5. Mini-USB

порт

Используется для подключения USB кабеля для получения данных или
зарядки батареи.

Обзор устройства

RU — 4

Вид сзади и сверху

Колонки
Используются для воспроизведения звука, голоса или музыки.

Электронное перо

Кнопка сброса
Нажмите для перезапуска устройства.

Кнопка питания (Power)
Используется для включения и отключения устройства.

Обзор устройства

RU — 5

Установка карт памяти microSD

Устанавливая microSD карту,

поверните ее коннектором к
устройству (этикетка должна быть
повернута к передней панели
устройства).

Чтобы извлечь microSD карту,

слегка нажмите на край карты,
чтобы снять защитную защелку, и
вытяните карту из слота.

Увага:
Перед видаленням microSD карти переконайтесь, що вона в даний
момент не працює з жодним додатком.

Подключение к внешнему USB-устройству (Зарядка)

Откройте защитную резиновую

крышку в направлении передней
панели устройства.

Подключите USB-коннектор к

соответствующему USB-порту.

Подключите другой USB-коннектор

к USB-порту на ПК чтобы начать
зарядку.

Системные

подключения

RU — 6

Подключение наушников

Подключите разъем наушников (не

входят в комплект) к порту для
наушников, чтобы направить
подачу аудиосигнала с колонок на
гарнитуру.

Внимание:
Громкий звук потенциально вреден для слуха. Перед подключением
наушников рекомендуется снизить громкость и постепенно
повышать ее до комфортного уровня.

Использование автомобильного адаптера питания

Откройте защитную резиновую

крышку в направлении передней
панели устройства.

Подключите USB-коннектор к

соответствующему USB-порту.

Подключите коннектор

автомобильного зарядного
устройства к прикуривателю.

Системные

подключения

RU — 7

Использование батареи

Ваше портативное GPS-устройство имеет встроенную перезаряжаемую
аккумуляторную батарею. При первом использовании устройства необходимо
полностью зарядить батарею (как минимум 8 часов). Индикатор заряда батареи
горит красным цветом во время зарядки и ярко-желтым после ее окончания. Время
зарядки составляет примерно 2 часа.

Обратите внимание при работе с батареей:

Новая батарея должна быть полностью заряжена при первом
использовании.

Работа и зарядка батареи должны производиться при температуре 0°-37°С.

Нет необходимости заряжать устройство до полной разрядки батареи.

Внимание:
Рекомендуется подключать автомобильное зарядное устройство к
прикуривателю после зажигания двигателя, чтобы защитить
устройство от резких изменений напряжения.

Питание

устройства

RU — 8

Установка устройства

При использовании устройства в транспортном средстве имеется возможность его
установки на ветровом стекле при помощи док-станции. Следуйте приведенным
инструкциям:

Выберите подходящее место на приборной доске или на ветровом стекле
так, чтобы устройство не закрывало обзор.

Для получения хорошего сигнала GPS убедитесь, что устройство находится
на открытом месте.

Поместите устройство на

кронштейн, как указано стрелкой
1.

Нажмите на верхний край, как

показано стрелкой 2, чтобы
надежно закрепить устройство в
док-станции.

Приподнимите рычаг на присоске и

прижмите присоску к поверхности.

Прижмите рычаг присоски вниз, как

указано стрелкой 3, чтобы
надежно установить док-станцию.

Поверните кронштейн для

установки требуемого угла обзора.

Снятие устройства

Нажмите на рычаг в верхней части док-станции, чтобы снять устройство.

Поднимите рычаг присоски, чтобы с легкостью снять ее с приборной панели
или ветрового стекла.

Установка

RU — 9

1. Чтобы включить устройство,

нажмите и удерживайте кнопку
питания (Power).

2. Вскоре после приветствия на

экране появится главное меню.

3. Для выбора функций

воспользуйтесь электронным
пером.

4. Нажмите и удерживайте кнопку

питания (Power), чтобы выключить
устройство или перевести его в
спящий режим.

5. Нажмите пиктограмму Спящий

режим (Sleep), чтобы перевести
устройство в спящий режим, или
OFF, чтобы полностью выключить
его.

Начало работы

Sleep OFF

RU — 10

No.

Название

Краткое описание функций

маневр

Знак предстоящего маневра. На сером фоне – различные
повороты, развороты, расстояние до следующего маневра
в метрах или километрах и т.д. Нажатие по знаку –
прекращение ведения по маршруту и другие опции
маршрута.

Компас

Нажатие на иконке компаса открывает контекстное меню. В
этом меню Вы можете настроить режим вращения карты,
вид карты и дневной/ночной режимы карты.

Звук

Нажатие на эту кнопку включает и отключает звуковые
эффекты и голосовые подсказки в программе.

Информаци-

онная панель

Содержит информацию о времени до следующего маневра,
общей длине маршрута и времени прибытия в конечную
точку.

GPS-курсор

Отображает Ваше текущее местоположение при установ-
ленной связи со спутниками.

Маршрут

Маршрут, по которому осуществляется навигация, обозна-
чается широкой линией желтого цвета.

Интерфейс

программы
