В этом обзоре мы разберем старшую модель в линейке бюджетных регистраторов (G-TECH X72, X73 и X74) — Neoline G-TECH X77. Сразу стоит отметить, что данная модель помимо стандартного набора — магнитного крепления, GPS-модуля и поляризационного фильтра CPL, дополнительно использует совершенно новый интеллектуальный режим определения скоростных ограничений и матрицу SONY с улученной ночной съемкой — Night Vision, которая также поддерживает фиксацию видео с частотой 60 кадров в секунду. Все это звучит очень круто, но как все это работает, предлагаю разобрать в этом обзоре.

Технические характеристики

Упаковка и комплектация

Поставляется регистратор в фирменной упаковке, на которой указаны все технические характеристики и основные особенности. Все выглядит презентабельно и дорого.

Комплектация

Неоспоримым плюсом является автомобильное зарядное устройство с двумя активными USB-разъемами, к которым можно подключить дополнительные провода для подзарядки гаджетов. А CPL-фильтр уменьшит количество бликов, увеличит контрастность, а в некоторых местах и четкость картинки на видео. Актуален как днем, так и ночью.

Внешний вид

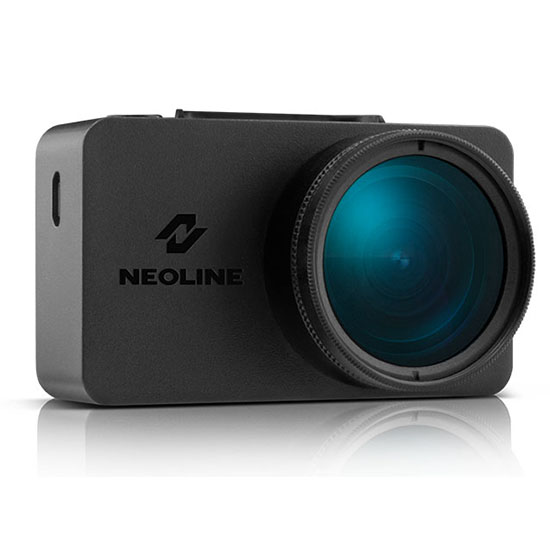

Внешне Neoline G-TECH X77 выглядит как классический блок регистратора с довольно компактными размерами — 42×74×35 мм и весом 93 гр. Строгий дизайн и полностью черно-матовый корпус на наш взгляд, идеально вписывается в любой автомобильный интерьер. К качеству используемых материалов, как и к качеству самой сборки не придраться. Толстые стенки не продавливаются, а все элементы плотно подогнаны друг к другу исключая появления зазоров, все идеально.

Как и в большинстве подобных устройств, блок объектива занимает основную часть на лицевой поверхности. Все стандартно за исключением резьбы с внутренней стороны, на которую накручивается поляризационный фильтр (CPL).

CPL фильтр — дополнительная фитча, которая набирает популярность в автомобильных регистраторах и за которую стоит переплачивать при выборе устройства. На что влияет фильтр в чем его плюсы и минусы, вы можете ознакомиться в статье, которую мы для вас подготовили.

С противоположной стороны мы видим двухдюймовый IPS-экран, а по бокам от него — по две механические клавиши. В верхнем левом углу размещен диодный индикатор информирующий о работе устройства. Экран имеет хорошую яркость и цветопередачу, на солнце не бликует и не искажает картинку.

На верхнем торце по центру находится паз для установки магнитного держателя, отдельная клавиша отвечающая за включение-выключение регистратора и перфорация, под которой спрятан динамик. На нижнем — отверстие микрофона и кнопка Reset, которую можно нажать пальцем не используя дополнительных приспособлений.

На левом, слот для установки карт памяти Micro SD объемом до 256 Gb и клавиша отвечающая за блокировку видео, а также запуска режима парковки. На правом — порт Micro USB 2.0 для подключения питания.

На каждую кнопку нанесена гравировка с обозначением за что она отвечает. Такое решение упрощает интуитивное управление, визуальную оценку и защищает информационные обозначения от стирания.

При подключении к компьютеру сопряжение не происходит, разъем Micro USB 2.0 на корпусе регистратора предназначен только для зарядки.

Крепление

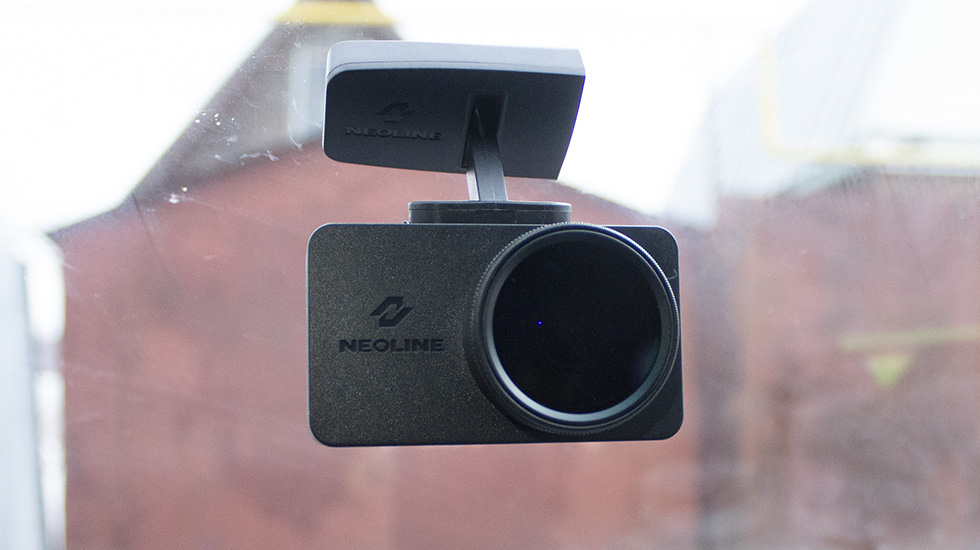

В комплекте с G-Tech X77 идет магнитный крепеж, с 3М-скотчем для крепления на лобовое стекло. В нем отсутствует возможность поворота, но можно отрегулировать наклон вперед-назад. Фиксация с регистратором надежная на кочках или при сильной тряске не отпадет, во время движения вибрация отсутствует.

Разъем micro USB присутствует не только на корпусе, но и с торца крепления. Такой формат позволяет упростить возможности скрытой установки провода питания и уменьшить количество операций при установке и снятии регистратора.

Меню настроек и назначение кнопок

Меню настроек и управление, которое осуществляется шестью механическими кнопками, максимально простое и интуитивно понятное.

Меню настроек

Режим парковки — функция уже не новая и которая присутствует в каждом регистраторе. Суть ее проста, когда вас нет в машине и она полностью выключена, датчик удара остается активным и если кто-то случайно ударит по машине, он среагирует и включит регистратор с последующей записью видео, в течение одной минуты, в неудаляемую категорию карты памяти. Neoline пошли немного дальше и расширили возможности данного режима. При активации режима парковки вам предлагают сразу ее настроить, выбрав необходимое разрешение для записи, чувствительность датчика удара, длительность записи видео, интервальную съемку (кадров в секунду) и выбрать необходимый датчик от которого данная функция будет активироваться — от датчика движения, от датчика удара или от обоих сразу.

Ночной режим — позволят автоматически определять уровень освещенности и настраивать экспозицию под текущее время. Но с этим нужно быть аккуратнее и лично мы рекомендуем вам перед постоянным использованием регистратора протестировать как это будет выглядеть.

Так как в Neoline G-Tech X77 Ai предустановлено интеллектуальное определение только дорожных знаков с ограничением скорости, в настройках можно выбрать режимы информирования: голос и картинка, только голос или картинка, допустимое превышение от текущей скорости.

Понравилось, что количество настроек минимально и в то же время они захватывают все необходимые разделы. Дополнительным плюсом стало то, что некоторые функции имеют более детальную настройку.

Управление и назначение кнопок

Всего кнопок шесть и они распределены по периметру корпуса в тех местах, где они будут максимально удобны для эксплуатации. Для запуска регистратора нажимаем круглую кнопку сверху, кнопки со стрелками предназначены для скролла меню, OK — останавливает включает запись видео и подтверждает действие, М — переходит в меню настроек, переключает между режимами съемки. Кнопка Hot Key расположенная слева, блокирует текущую запись видео с сохранением в неудаляемую категорию карты памяти и включает парковочный режим.

Качество видеозаписи

Максимальное разрешение для записи видео Full HD, и у него есть три основных ответвления — Full HD с 60 к/с, Full HD Max и Full HD Eco. Каждое из разрешений предназначено для своих целей. Угол обзора 140 градусов по диагонали, по горизонтали порядком 120 и этого будет вполне достаточно для захвата всего происходящего на дороге. Но стоит отметить, что присутствует эффект бочки, характерный для широкоугольных объективов.

Днем, при хорошем освещении видео выглядят отлично, номера просматриваются на расстоянии до 10 метров у попутного направления, а у встречного на скорости до 70 км/ч (при Full HD 60 к/с) на не очень высокой скорости видны даже на встречных машинах. В ночное время детализация картинки достойное, номера чуть-чуть подсвечиваются и в попутном направлении читаются вполне достойно.

Для увеличения контрастности и уменьшения бликов в яркую солнечную погоду, мы рекомендуем использовать съемный CPL-фильтр на 37 мм. В пасмурную погоду или в ночное время, его мы лучше снимать, в противном случае картинка на видео будет темнее. Благодаря технологии HDR регистратор достойно справляется с быстрым изменением освещенности, показывая широкий динамический диапазон.

Full HD 60к/с

За счет увеличения количество кадров в секунду будет актуальна для интеллектуального определения дорожных знаков со скоростными ограничениями. Качество видео на высоком уровне, детализация картинки хорошее.

Full HD Max

При данном разрешении качество детализации увеличивается за счет повышения битрейта, также увеличивается и объем сохраняемого файла на карту памяти. Будет актуально для получения максимальной четкой картинки, но на высоких скоростях номерные знаки будут просматриваться хуже. В ночное время придется подобрать правильные настройки и убрать фильтр, если этого не сделать, можно получить довольно темную картинку.

Full HD Eco

Стандартное разрешение для тех, кто хочет увеличить количество времени записи на карту памяти (при долгих путешествиях), за счет уменьшения битрейта, с небольшими потерями в качестве видео. Стоит обратить внимание на номерные знаки, дальность определения значительно падает, до 3-4х метров.

Для реализации функции уведомления о несоблюдении скоростного режима впервые в автомобильных регистраторах использованы технологии искусственного интеллекта. Если водитель отвлекся, G-Tech X77 распознает знак ограничения скорости, определит текущую скорость и уведомит о превышении. G-Tech X77 повышает уровень безопасности на дорогах!

УНИКАЛЬНАЯ ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА РАСПОЗНАВАНИЯ ДОРОЖНЫХ ЗНАКОВ

Для реализации функции уведомления о несоблюдении скоростного режима впервые в автомобильных регистраторах использованы технологии искусственного интеллекта. Если водитель отвлекся, NEOLINE G-Tech X77 распознает знак ограничения скорости, определит текущую скорость и уведомит о превышении. NEOLINE G-Tech X77 повышает уровень безопасности на дорогах.

ЭРГОНОМИКА И ИНТЕРФЕЙС

Лаконичный корпус NEOLINE G-Tech X77 оснащен удобными для управления кнопками, расположение которых обеспечивает интуитивно понятную настройку “вслепую”. 2-х дюймовый дисплей, изготовленный по технологии IPS, предоставляет возможность пользователю производить настройки и просматривать видео без искажения цветности изображения с разных углов.

МАГНИТНОЕ КРЕПЛЕНИЕ

Магнитное крепление NEOLINE G-Tech X77 с активной зарядкой позволяет легко извлекать и устанавливать видеорегистратор без необходимости постоянно подсоединять провода.

ГОРЯЧАЯ КНОПКА HOT-KEY

Кнопка HOT-KEY предназначена для блокирования записи, а ее длительное удержание активирует дополнительный функционал. Например, включение Режима Парковки.

ВЫСОКОЕ КАЧЕСТВО СЪЕМКИ

Высокое качество и детализация видео в NEOLINE G-Tech X77 обеспечивается мощным процессором от Novatek, сенсором SONY с повышенной светочувствительностью и линзой с апертурой 1:1.8. Эта техническая база позволяет видеорегистратору NEOLINE G-Tech X77 снимать видео с разрешением Full HD 1920*1080 при 60 кадрах в секунду, получая качественную, детализированную картинку не только днем, но и ночью.

РЕЖИМ НОЧНОЙ СЪЕМКИ

NEOLINE G-Tech X77 оснащен не только отличной оптикой и матрицей, но и специальным алгоритмом, который позволяет увеличить детализацию в условиях низкой освещенности.

ВЫСОКОЕ КАЧЕСТВО ВИДЕО ДАЖЕ В СЛОЖНЫХ УСЛОВИЯХ

В видеорегистраторе NEOLINE G-Tech X77 реализована технология High Dynamic Range (HDR), обеспечивающая сбалансированное изображение по цвету и свету в сложных условиях — при подсветке сзади и интенсивном изменяющемся освещении. Особенно это важно при въезде /выезде из тоннеля, при ярком прямом солнечном освещении и пр. Благодаря функции HDR, в видеорегистраторе NEOLINE G-Tech X77 качество видео-съемки остается на высоком уровне даже в самых сложных условиях.

АНТИБЛИКОВЫЙ CPL-ФИЛЬТР

Антибликовый CPL-фильтр диаметром 37мм установлен поверх объектива NEOLINE G-Tech X77. Он служит для уменьшения количества солнечных бликов и отражений предметов интерьера от лобового стекла на видеозаписи. Также CPL-фильтр значительно улучшает контрастность изображения.

ШИРОКИЙ УГОЛ ОБЗОРА

Благодаря широкому углу обзора в 140° NEOLINE G-Tech X77 охватывает все 5 полос дорожного полотна, при этом, не искажая картинку. Видеорегистратор зафиксирует действительно все, что происходит на дороге.

РАСШИРЕННЫЙ РЕЖИМ ПАРКОВКИ

Режим Парковки NEOLINE G-Tech X77 обладает большим набором настроек, голосовыми подсказками и уведомлениями для обеспечения максимальной доказательной базы в случае ДТП или иных противоправных действий на парковке.

ЗАЩИТА ОТ СЛОЖНЫХ ПОГОДНЫХ УСЛОВИЙ

СИСТЕМА ОПОВЕЩЕНИЯ ОБ ОСТАНОВЛЕННОЙ ЗАПИСИ

Для предупреждения случаев отсутствия записи в NEOLINE G-Tech X77 предусмотрена функция оповещения об остановленной записи. Видеорегистратор подает специальный звуковой сигнал.

Neoline G-TECH X77 — компактный и почти бюджетный по меркам компании видеорегистратор c магнитным крепежом, антибликовым фильтром CPL, GPS и расширенным режимом парковки. Внешне он очень похож на предшественников — G-TECH X72 и X74, но в нем есть важные внутренние отличия, здесь добавили интеллектуальную систему распознавания знаков ограничения скорости и съемку в Full HD разрешении на скорости 60 кадров в секунду, а не 30, как ранее. При этом он еще и просто качественно снимает, на случай солнечной погоды вам поможет комплектный фильтр, также тут интуитивно понятное управление.

Каких-то явных недостатков нет, но не всем понравится отсутствие собственной батареи и вытекающие из этого особенности использования. Если вам нужна, например, база камер, то вы найдете ее в G-Tech X74.

По итогам тестов Neoline G-Tech X77Это хороший выбор видеорегистратора, с основной задачей он справляется, хорошо записывает, даже на 60 к/с и попутно предупреждает о возможном превышении скорости.

Внешний вид и сборка

Внешний вид новинки можно назвать классическим, он достался модели от упомянутых предшественников, регистратор похож на маленький красивый фотоаппарат.

Небольшой прямоугольник с выпирающим круглым объективом, на который изначально уже прикручен CPL-фильтр, в стороне от него нарисован логотип и название компании. На противоположной стороне поместился экран на 2 дюйма, с IPS-матрицей и хорошей яркостью и читаемостью. По бокам от него — по две клавиши управления, сверху-слева индикатор состояния. На верхнем торце расположился паз для магнитного крепежа, решетка динамика и отдельная клавиша включения-выключения регистратора. Внизу наклейка с серийным номером и данными про X77, отверстие микрофона и кнопка Reset. На левом боковом торце слот для карты памяти формата Micro SD и клавиша блокировки видео/запуска режима парковки, на правом — порт Micro USB 2.0. Качество сборки высокое, корпус прочный, не хрустит, не продавливается, детали плотно подогнаны друг к другу.

Комплектация

Neoline G-TECH X77 поставляется в следующей комплектации: устройство, магнитное крепление на 3М скотче; запасной скотч, антибликовый CPL-фильтр, автомобильное зарядное устройство с двумя USB-разъемами, руководство пользователя и гарантийный талон. Вам останется лишь купить карту памяти или выковырять ее из какого-то другого устройства. На фоне большинства регистратор комплект поставки выделяется лишь фильтром и тем, что в зарядке предусмотрен дополнительный USB порт, от которого можно питать или заряжать еще какие-то гаджеты.

Габариты и вес — 4.2

Устройство почти миниатюрное, регистратор компактный: 42×74×35 мм, вес небольшой — 93 г. Сравнимо с Neoline G-tech X72, но чуть толще G-tech X74.

Качество видеозаписи

Качество съемки на Neoline G-Tech X77 высокое за свои деньги, а на фоне предшественников добавили даже Full HD съемку на 60к/с, видимо, для более точного и быстрого распознавания знаков на дороге. Углы обзора 140 градусов по диагонали, это достаточно широко, да, по горизонтали выходит ниже, к тому же есть легкий эффект рыбьего глаза, характерный для широкоугольных объективов. Есть и особенности, например, ночной режим, это не просто красивое название, а специальный алгоритм, увеличивающий детализацию в условиях низкой освещенности.

В качестве фишки линейки идет комплектный CPL —фильтр на 37 мм, в солнечный день он снижает блики от стекла и повышает контрастность картинки, но если погода облачная или мрачная, то его можно и открутить. Благодаря технологии HDR регистратор достойно справляется с быстрым изменением освещенности, показывая широкий динамический диапазон. Точные данные о начинке не заявлены, лишь сенсор Sony, в качестве процессора наверняка идет Novatek, как и у собратьев по линейке. Дневные видео выглядят отлично, номера спокойно читаются на расстоянии до 10 метров и более, на не очень высокой скорости видны даже на встречных машинах, во всяком случае, на 60 кадрах в секунду. Ночью номера чуть-чуть подсвечиваются, но в направлении своего движения читаются вполне достойно.

Аудио

Регистратор пишет звук, при желании вы можете и отключить запись звука. Качество записываемого аудио мы оценили на четверку, речь и остальные звуки пишутся неплохо, но если произносить слова не достаточно громко, то потом придется напрягаться, чтобы разобрать слова.

Функциональность — 3.5

Регистратор мы оценили как простой в управлении, с понятным интерфейсом, но при этом хорошим набором функций. Круглой кнопкой сверху запускаете Neoline X77, кнопки со стрелками листают списки выбора, ОК — подтверждает действие, М — переключает между режимами съемки, настроек и тд. Дополнительная кнопка слева (Hot Key), как уже писалось выше блокирует запись или включают парковочный режим. По настройкам все типично, главное есть такие вещи как отключение звука, штампы с информацией на видео и подобное.

Режим парковки можно назвать продвинутым, в нем много настроек, голосовых подсказок и уведомлений, но для него нужно, чтобы устройство постоянно было подключено к питанию.

На фоне того же G-Tech X77 не осталось баз камер по GPS, но зато есть новая фишка с интеллектуальным распознаванием знаков ограничения скорости, причем она реально работает, пропуская лишь малую долю таких знаков. Конечно, для идеального срабатывания все условия, включая погодные, должны быть стерильными и распознаются лишь один вид знаков на белом фоне, зато не реагирует на другие , в том числе схожий внешне знак ограничение по высоте. К тому же это практически экспериментальная функция, которая практически не встречается в других регистраторах и, на мой взгляд, у нее большое будущее.

Еще одна приятная фишка — оповещение об остановке записи по какой-то причине, если вы не заметили, что регистратор уже не пишет видео, то вряд ли останетесь без записи в самый неподходящий момент, Neoline G-Tech X77 оповещает звуковым сигналом об остановке съемки видео.

Крепление

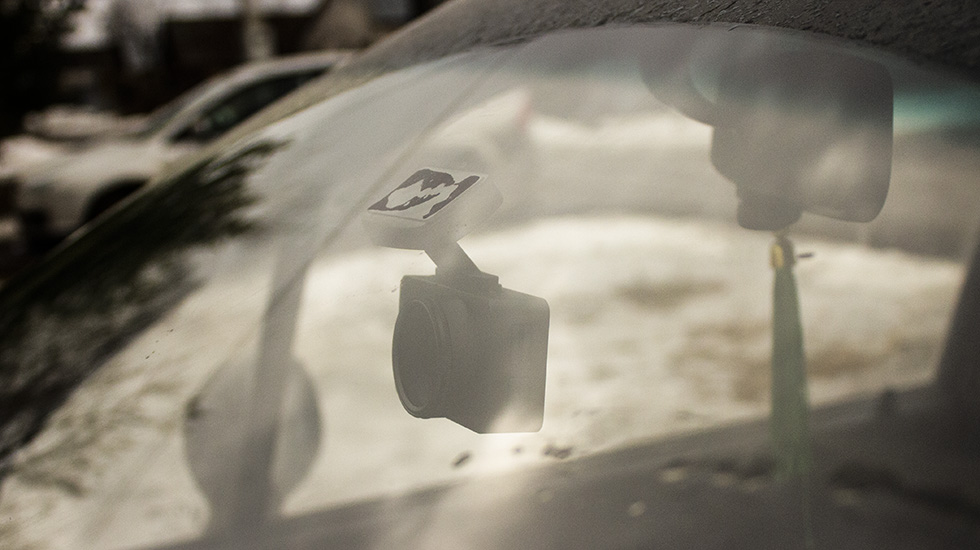

Вместе с Neoline G-Tech X77 вам дают магнитный крепеж, который крепится на стекло с помощью стикера. Кронштейн позволяет наклонять устройство вперед-назад. То есть сначала вы ставите крепление в паз на корпусе регистратора, а само крепление клеится на стекло, в итоге вы всегда сможете снять само устройство, оставив висеть только крепеж. Еще одна интересная деталь — зарядка идет по порту micro USB, который есть не только на корпусе G-Tech X77, но и на креплении, что удобнее в случае проводки кабеля под обшивкой салона. Не совсем понравилось лишь отсутствие возможности вращать и наклонять устройство в стороны.

Батарея — 1.0

Во многих современных регистраторах уже не ставят батарею для автономной записи и Neoline X77 — не исключение, в нем установлен суперконденсатор. Да, без питания от сети (или пауэрбанка) записи не будет, зато за счет этого устройство более долговечно и устойчиво к перепадам температуры. Его хотя бы достаточно, чтобы завершить запись и запомнить настройки типа времени, даты и остальных. А если возникнет необходимость записывать видео при отключении питания, то под рукой почти точно будет ваш смартфон.

Вам пригодится

Видеорегистратор Digma FreeDrive 600-GW Dual

Видеорегистратор Mio MiVue 812 Black

Видеорегистратор Navitel MSR300 GPS

Видеорегистратор Telefunken TF-DVR33FHD

Видеорегистратор с радар-детектором Neoline X-COP 9100z

Видеорегистратор Neoline X-COP 9200

Содержание

Качество и разрешение видео

Контрастность, баланс белого и экспозиция

Как настроить запись файлов в циклическом режиме

Как настроить дату и время

Дополнительные функции и настройки

Сброс установок до заводских значений

Качество и разрешение видео

После настроек важно проверить качество записи, чтобы убедиться в чёткости картинки. Если невозможно разглядеть номера других машин или другие детали — лучше увеличить разрешение, даже если видео займёт больше места.

При этом важно учитывать, что чем выше разрешение, тем больше места будет занимать изображение. Например, при разрешении 1920×1080 на карту объёмом 32 ГБ записывается видео длительностью до 10–15 часов.

Для удобной эксплуатации видеорегистратора нужно также настроить яркость и подсветку экрана. Они устанавливаются на ваше усмотрение в настройках, но нужно учитывать, что чем выше яркость и дольше работа подсветки, тем быстрее расходуется заряд аккумулятора.

Контрастность, баланс белого и экспозиция

От этого параметра зависит, насколько ярким будет изображение. В большинстве случаев достаточно автоматических настроек, чтобы устройство самостоятельно анализировало внешние условия и подстраивало под него параметры.

Вручную настраивать экспозицию нужно только в том случае, если качество записи вас не устраивает — например, появились засветы или видео слишком тёмное.

Как настроить запись файлов в циклическом режиме

Цикличная видеозапись в видеорегистраторе фиксирует всё происходящее в виде коротких роликов. Когда место на устройстве заканчивается, перезаписываются старые файлы, поэтому запись ведётся постоянно. Есть модели с непрерывным режимом — запись ведётся без паузы (получается одно длинное видео), а после заполнения памяти — останавливается. Чтобы продолжить запись, нужно вручную очистить накопитель и заново запустить съёмку.

Далее необходимо настроить длительность отдельного видео — от 1 до 15 минут, в зависимости от объёма памяти. Чем короче ролики, тем легче найти нужный (файлам видео присваивается порядковый номер), но пауза между ними будет возникать чаще.

Как настроить дату и время

Правильно настроить дату и время важнее, чем кажется. Именно на них ориентируются сотрудники ГИБДД и суд в спорах.

Для правильной настройки этих параметров нужно:

Система автоматически обновит время.

Дополнительные функции и настройки

Антирадар

Чтобы видеорегистраторы вовремя сообщали о радарах с фиксацией скорости, а вы не получили штраф, нужно сделать 4 простых действия.

• зайти в настройки радар-детектора;
• выбрать радиус срабатывания — соотношение скорости автомобиля и расстояния до камеры ГИБДД. Обычно это 1–5 км. Но советуем выбирать максимальное значение, чтобы среагировать заранее;

• установить ограничение спидометра. Как только вы превысите скорость, то видеорегистратор подаст специальный сигнал;
• выбрать радиочастоты, на которые будет реагировать устройство (лучше выбирать все доступные в регионе варианты, которые отобразятся в меню — так вы не пропустите никакие радары).

Модуль GPS

Видеорегистраторы с такой опцией привязывают каждое видео к точным координатам. Помимо них, на видео указана и ваша скорость. Это полезно в спорной ситуации, чтобы доказать отсутствие превышения скорости.

Контроль границ полосы движения

Эта опция повышает безопасность на дороге — чувствительные датчики считывают дорожную разметку и предупреждают о выходе за пределы полосы.

Чтобы настроить камеру для контроля границ полос, нужно:

• выбрать в меню девайса функцию калибровки датчиков;
• нажать на тонкую настройку и дождаться, пока на экране появятся изображения с объектива камеры с полосами привязки сверху;
• установить верхнюю линию по уровню горизонта;
• совместить нижнюю черту с капотом автомобиля.

Однако, если вы случайно задели камеру, то обязательно проверьте углы обзора. Если они изменились — значит, нужно повторно настроить датчик.

Датчик движения

Он же парковочный датчик. Видеорегистраторы с такой функцией автоматически начинают запись при любом движении после остановки автомобиля и выключения двигателя.

Для включения датчика нужно:

• зайти в меню девайса;
• выбрать датчик движения и нажать на иконку;
• перейти на рабочий стол и проверить корректность работы, например, выйти из машины и постучать в окно. Если датчик работает, автоматически начнётся запись.

Однако, если вы случайно задели камеру, то обязательно проверьте углы обзора. Если они изменились — значит, нужно повторно настроить датчик.

Сброс установок до заводских значений

Сброс настроек помогает, когда девайс начинает слишком долго реагировать на команды или некорректно отображает информацию времени или места. Сброс установок удалит всю информацию, поэтому не забудьте её сохранить.

Для реализации функции уведомления о несоблюдении скоростного режима впервые в автомобильных регистраторах использованы технологии искусственного интеллекта. Если водитель отвлекся, G-Tech X77 распознает знак ограничения скорости, определит текущую скорость и уведомит о превышении. G-Tech X77 повышает уровень безопасности на дорогах!

УНИКАЛЬНАЯ ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА РАСПОЗНАВАНИЯ ДОРОЖНЫХ ЗНАКОВ

Для реализации функции уведомления о несоблюдении скоростного режима впервые в автомобильных регистраторах использованы технологии искусственного интеллекта. Если водитель отвлекся, NEOLINE G-Tech X77 распознает знак ограничения скорости, определит текущую скорость и уведомит о превышении. NEOLINE G-Tech X77 повышает уровень безопасности на дорогах.

ЭРГОНОМИКА И ИНТЕРФЕЙС

Лаконичный корпус NEOLINE G-Tech X77 оснащен удобными для управления кнопками, расположение которых обеспечивает интуитивно понятную настройку “вслепую”. 2-х дюймовый дисплей, изготовленный по технологии IPS, предоставляет возможность пользователю производить настройки и просматривать видео без искажения цветности изображения с разных углов.

МАГНИТНОЕ КРЕПЛЕНИЕ

Магнитное крепление NEOLINE G-Tech X77 с активной зарядкой позволяет легко извлекать и устанавливать видеорегистратор без необходимости постоянно подсоединять провода.

ГОРЯЧАЯ КНОПКА HOT-KEY

Кнопка HOT-KEY предназначена для блокирования записи, а ее длительное удержание активирует дополнительный функционал. Например, включение Режима Парковки.

ВЫСОКОЕ КАЧЕСТВО СЪЕМКИ

Высокое качество и детализация видео в NEOLINE G-Tech X77 обеспечивается мощным процессором от Novatek, сенсором SONY с повышенной светочувствительностью и линзой с апертурой 1:1.8. Эта техническая база позволяет видеорегистратору NEOLINE G-Tech X77 снимать видео с разрешением Full HD 1920*1080 при 60 кадрах в секунду, получая качественную, детализированную картинку не только днем, но и ночью.

РЕЖИМ НОЧНОЙ СЪЕМКИ

NEOLINE G-Tech X77 оснащен не только отличной оптикой и матрицей, но и специальным алгоритмом, который позволяет увеличить детализацию в условиях низкой освещенности.

ВЫСОКОЕ КАЧЕСТВО ВИДЕО ДАЖЕ В СЛОЖНЫХ УСЛОВИЯХ

В видеорегистраторе NEOLINE G-Tech X77 реализована технология High Dynamic Range (HDR), обеспечивающая сбалансированное изображение по цвету и свету в сложных условиях — при подсветке сзади и интенсивном изменяющемся освещении. Особенно это важно при въезде /выезде из тоннеля, при ярком прямом солнечном освещении и пр. Благодаря функции HDR, в видеорегистраторе NEOLINE G-Tech X77 качество видео-съемки остается на высоком уровне даже в самых сложных условиях.

АНТИБЛИКОВЫЙ CPL-ФИЛЬТР

Антибликовый CPL-фильтр диаметром 37мм установлен поверх объектива NEOLINE G-Tech X77. Он служит для уменьшения количества солнечных бликов и отражений предметов интерьера от лобового стекла на видеозаписи. Также CPL-фильтр значительно улучшает контрастность изображения.

ШИРОКИЙ УГОЛ ОБЗОРА

Благодаря широкому углу обзора в 140° NEOLINE G-Tech X77 охватывает все 5 полос дорожного полотна, при этом, не искажая картинку. Видеорегистратор зафиксирует действительно все, что происходит на дороге.

РАСШИРЕННЫЙ РЕЖИМ ПАРКОВКИ

Режим Парковки NEOLINE G-Tech X77 обладает большим набором настроек, голосовыми подсказками и уведомлениями для обеспечения максимальной доказательной базы в случае ДТП или иных противоправных действий на парковке.

ЗАЩИТА ОТ СЛОЖНЫХ ПОГОДНЫХ УСЛОВИЙ

СИСТЕМА ОПОВЕЩЕНИЯ ОБ ОСТАНОВЛЕННОЙ ЗАПИСИ

Для предупреждения случаев отсутствия записи в NEOLINE G-Tech X77 предусмотрена функция оповещения об остановленной записи. Видеорегистратор подает специальный звуковой сигнал.

Читайте также:

• Свап мотора киа сид
• Туго ходит рычаг кпп лансер 9
• Маркировка раздатки паджеро 2
• Прошивка под газ 4 поколения
• Кто брал ладу в кредит отзывы

АВТОМОБИЛЬНЫЙ ВИДЕОРЕГИСТРАТОР

Руководство пользователя

Уважаемый покупатель!

Благодарим за то, что Вы приобрели видеорегистратор Neoline G-Tech X77

Внимательно и до конца прочитайте данное руководство, чтобы правильно использовать устройство и продлить срок его службы. Сохраните руководство пользователя, чтобы обратится к нему, если в будущем возникнет такая необходимость.

Согласно Федеральному закону от 26 апреля 2016 г. N 114-ФЗ “О внесении изменения в статью 26.7 Кодекса Российской Федерации об административных правонарушениях в части обязательности отнесения материалов фото- и киносъемки, звуко- и видеозаписи к доказательствам по делу об административном правонарушении” данные видеорегистратора ОТНОСЯТСЯ к доказательствам при рассмотрении административных правонарушений.

Содержание

1. Условия эксплуатации ……………………………………………………………………………………………..3

2. Технические характеристики …………………………………………………………………………………6

3. Комплектация …………………………………………………………………………………………………………….7

4. Описание устройства и кнопок ……………………………………………………………………………..8

5. Установка видеорегистратора …………………………………………………………………………….10

6. Эксплуатация устройства ……………………………………………………………………………………..13

7. Возможные проблемы и их устранение ……………………………………………………………22

2

1. Условия эксплуатации

• Ознакомьтесь с условиями гарантийного обслуживания.

• В случае некорректной работы устройства, перед обращением в сервисный центр / к продавцу / к уполномоченной организации, необходимо самостоятельно осуществить обновление программного обеспечения (прошивку) устройства.

Получить (скачать) последнюю версию программного обеспечения можно в сети “Интернет”, по адресу: http://neoline.ru/obnovleniya/

Инструкции по обновлению получить можно по указанному выше адресу.

При возникновении затруднений в процессе обновления программного обеспечения необходимо связаться со службой поддержки по телефонам указанным на сайте компании. Адрес в сети “Интернет”: http://neoline.ru/ support/

• Не устанавливайте и не извлекайте карту памяти при включенном видеорегистраторе. В противном случае возможно повреждение устройства, карты памяти и записанных видеофайлов.

• Используйте только высококачественные microSD карты не ниже 10 класса с поддержкой протокола UHS-I ,чтобы избежать провалов записи и задержки изображения.

• Рекомендуется использовать карты памяти от 16Гб до 256Гб.

ВНИМАНИЕ!

Если при первичном использовании карты памяти устройство ее не определяет, отформатируйте такую карту с использованием компьютера.

• Устройство должно использоваться только с аксессуарами из комплекта поставки. Компания Neoline не несет ответственности за возможные повреждения изделия в случае применения аксессуаров сторонних производителей.

• Не подвергайте изделие воздействию огня или влаги, воздействию химически активных веществ (бензина, растворителя, реагентов и т. д.).

• Запрещается разбирать или модифицировать изделие.

3

• Компания Neoline не несет ответственности за потерю данных и / или ущерб, прямой либо косвенный, причиненный пользователю либо третьей стороне неверным использованием устройства либо программного обеспечения, неверной установкой, использованием не входящих в комплект аксессуаров.

• ВНИМАНИЕ!

В некоторых автомобилях питание на розетку 12/24В подается и при выключенном зажигании. Во избежание разрядки аккумулятора рекомендуется отключать устройство от сети автомобиля.

• Производите форматирование microSD карты не реже одного раза в два месяца, чтобы избежать повреждения ее файловой системы.

• Соблюдайте температурные условия хранения и эксплуатации

(см. технические характеристики). Не допускайте долговременного пребывания устройства на солнце.

• Данное устройство предназначено для использования с прозрачным ветровым стеклом или светлой теплозащитной пленкой для стекол. Качество видеозаписи снизится в случае установки устройства на тонированное стекло или стекло с темной теплозащитной пленкой.

• Устанавливайте камеру таким образом, чтобы получить максимальное поле обзора. ЗАПРЕЩАЕТСЯ устанавливать камеру в место, где устройство может закрывать обзор и снизить безопасность управления транспортным средством. Ни компания Neoline, ни авторизованные партнеры компании

НЕ несут ответственности за какие-либо повреждения или потерю данных вследствие несоответствующей установки держателя.

• Встроенный суперконденсатор предназначен для корректного

завершения видеозаписи. Работа устройства возможна только при

подключенном внешнем питании.

• По соображениям техники безопасности при вождении транспортных средств, а также в соответствии с местным законодательством не производите манипуляций с устройством при управлении автомобилем.

4

• Перед использованием устройства установите корректные дату и время.

• Нагрев корпуса в режиме работы является нормальным явлением.

• Будьте осторожны при эксплуатации — не допускайте падения или сдавливания видеорегистратора.

• Есть ограничения по использованию в автомобилях с атермальным лобовым стеклам или стеклом с обогревом. В связи с тем, что данные лобовые стекла содержат металлическое напыление в своей конструкции, корректная работа GPS модуля может быть нарушена.

• Время поиска спутников может увеличиваться в зависимости от погодных условий, времени суток, рельефа местности и конструктивных особенностей автомобиля.

Производитель оставляет за собой право на внесение изменений в комплектацию, техническое и программное обеспечение устройства без предварительного уведомления.

Перед началом использования системы предполагается, что вы согласны с положениями, приведенными выше.

Данное руководство пользователя действительно на момент печати.

Актуальную версию инструкции вы найдете на сайте www.neoline.ru в карточке соответствующего товара в разделе “Скачать”.

5

2. Технические характеристики:

• Разрешение видео: Full HD P60 (1920×1080 / 60 к/c)

Full HD Max (1920×1080 / 30 к/c)

с повышенным битрейтом

Full HD Eco (1920×1080 / 30 к/c)

с стандартным битрейтом

HD 60fps (1280×720 / 60 к/c)

HD 30fps (1280×720 / 30 к/c)

VGA (640×480 / 30 к/c)

• Угол обзора: 140°

• Дисплей: IPS, 2 дюйма

• Встроенный суперконденсатор*

• Магнитное крепление с активной зарядкой и GPS-модулем

• Антибликовый CPL-фильтр

• Встроенный микрофон/динамик

• G-сенсор

• Режим парковки

• Режим ночной съемки

• Датчик движения

• Циклическая запись

• Непрерывная запись

• Автовключение

• Штамп дата/время

• Штамп гос.номера

• Штамп GPS-данных

• MicroSD 8Гб — 256Гб (Class 10)

• Температура хранения -20˚С до +70˚С

• Рабочая температура -10˚С до +60˚С

• Входное напряжение: DC 5В, 1.5А

• Входное напряжение ЗУ: DC 12-24В

• Размеры: 74 x 42 x 35 мм

• Вес: 93 г

* Видеорегистратор разработан для эксплуатации в широком диапазоне температур.

Суперконденсатор, в отличие от аккумулятора, более долговечен и способен эффективнее работать при низких и высоких температурах окружающей среды.

Данное руководство пользователя действительно на момент печати. Актуальную версию инструкции вы найдете на сайте www.neoline.ru в карточке соответствующего товара в разделе “Скачать”.

6

3. Комплектация

• Видеорегистратор Neoline G-Tech X77

• Магнитное крепление на стекло

• Антибликовый CPL-фильтр

• Автомобильное зарядное устройство с USB-портом

• Руководство пользователя

• Гарантийный талон

7

4. Описание устройства и кнопок

7

10

11

9

14

8

2

12

1

4

3

1. Индикатор работы

2. Кнопка выбора режима М

3. Кнопка подтверждения ОК

4. Дисплей

5. Кнопка перехода вниз DOWN

6. Кнопка перехода вверх UP

7. Слот карты памяти

8. Кнопка Hot-key

9. Разъем для подключения

кабеля питания (microUSB)

13

15

4

6

5

16

8

10. Контактная площадка

11. Кнопка включения/выключения ON/OFF

12. Кнопка перезагрузки RESET

13. Микрофон

14. Объектив со съемным CPL-фильтром

15. Разъем для подключения

кабеля питания (microUSB)

16. Контактная площадка

Описание кнопок

Кнопка

ON/OFF

M

OK

UP

DOWN

HOT-KEY

RESET

Описание

Нажмите для включения устройства. Нажмите и удерживайте для отключения устройства. Когда устройство включено, нажмите для отключения подсветки дисплея.

В режиме ожидания (запись не ведется) нажмите для входа в Меню или выхода из него. Нажмите и удерживайте для переключения режимов ВИДЕО-

ФОТО-ВОСПРОИЗВЕДЕНИЕ.

Нажмите для старта/остановки записи. При выборе настроек используйте для подтверждения выбранного пункта меню.

Нажмите для перехода вверх по меню. В режиме ВИДЕО и ФОТО нажмите и удерживайте для приближения изображения, в режиме Воспроизведение используйте для выбора файла.

Нажмите для перехода вниз по меню. В режиме

ВИДЕО и ФОТО нажмите и удерживайте для удаления изображения (если перед этим использовали приближение), в режиме Воспроизведение используйте для выбора файла.

Нажмите для блокирования видеозаписи. Нажмите и удерживайте для активации дополнительной функции

(например, включение Режима Парковки).

Нажмите, если устройство не реагирует на нажатие кнопок, для перезагрузки.

Описание работы индикатора

Статус

Красный мигающий

Красный мерцающий

Значение

Идет запись

Осуществляется обновление программного обеспечения

9

5. Установка видеорегистратора

Установка на лобовое стекло

— Заранее определите место установки видеорегистратора в автомобиле, так как используемый на креплении скотч является одноразовым.

— Обезжирьте место установки крепления и прогрейте его для обеспечения надежного сцепления.

— Установите магнитный держатель в устройство и включите видеорегистратор.

Оценивая картинку на дисплее, убедитесь, что соблюдена горизонталь, а линза захватывает изображение слева и справа симметрично. Затем прислоните крепление к лобовому стеклу, заранее удалив защитную пленку с поверхности скотча, и нажмите на него.

10

Регулировка угла обзора

ВНИМАНИЕ!

Регулировка угла обзора может осуществляться только по вертикали, потому правильно расположите устройство на лобовом стекле по горизонтали и как можно ближе к его центру.

Толкая устройство в держателе в направлении “к себе” или “от себя” направьте объектив таким образом, чтобы камера захватывала изображение в пропорции 30% небо/70% дорога

Подключение питания

Для питания устройства и зарядки батареи используйте только прилагаемый в комплекте адаптер питания. Подключите кабель питания к креплению, либо к видеорегистратору, затем подключите штекер зарядного устройства в прикуриватель/розетку автомобиля.

После запуска двигателя автомобиля устройство автоматически включится.

Примечание.

Для оптимального обзора устройство следует устанавливать рядом с зеркалом заднего вида по центру и вверху лобового стекла. Установите объектив таким образом, чтобы камера захватывала изображение в пропорции

“30% небо/ 70% дорога” для достижения наилучшего результата съемки.

11

Снятие регистратора

Потяните регистратор за нижнюю часть по кругу в направлении против часовой стрелки относительно задней стенки паза на корпусе регистратора.

Использование антибликового фильтра (CPL-фильтр)

Антибликовый (CPL) фильтр – это оптический фильтр, предназначенный для устранения бликов и отражений с лобового стекла для улучшения качества видеосъемки.

Для наилучшего результата видеосъемки при использовании CPL-фильтра следуйте следующей инструкции:

1. Установите видеорегистратор на лобовое стекло в соответствии с вышеприведенными рекомендациями

2. Положите белый лист бумаги на приборную панель

3. Вращайте CPL-фильтр до того момента, когда на экране видеорегистратора отражение белого листа бумаги будет минимально.

В темное время суток рекомендуется снимать CPL-фильтр для достижения наилучшего результата съемки.

Отрегулировав положение CPL- фильтра, запомните положение риски на внешнем кольце фильтра, чтобы в следующий раз настройка положения занимала меньше времени.

Размер совместимого фильтра: 37 мм

12

6. Эксплуатация устройства

Подготовка устройства

А. Вставьте карту microSD в слот для карты памяти.

ВНИМАНИЕ!

Если при первичном использовании карты памяти устройство ее не определяет, отформатируйте такую карту с использованием компьютера.

Перед установкой карты памяти выключите устройство, вставьте карту памяти до полной фиксации.

Установка карты:

Разверните microSD карту к слоту, как показано на рисунке и вставьте до щелчка.

Извлечение карты:

Осторожно нажмите на карту и затем извлеките ее из слота.

ВНИМАНИЕ:

Попытка вставить карту памяти не той стороной может привести к повреждению устройства и непосредственно самой карты памяти. Убедитесь, что карта памяти находится в правильном положении.

Предупреждение:

Не прикладывайте чрезмерное усилие при установке карты памяти, во избежание повреждения устройства. Для установки карты памяти вставьте microSD карту в слот до фиксации (до щелчка), если это необходимо, используйте иглу для досылки карты. Чтобы извлечь карту памяти, нажмите на карту до щелчка и извлеките карту из слота, если это необходимо, используйте иглу для установки карты.

Включение и выключение устройства

После запуска двигателя автомобиля

устройство автоматически включается.

Для включения устройства вручную нажмите кнопку питания.

Для выключения устройства нажмите и 3 секунды удерживайте кнопку питания.

13

Циклическая запись

1) Вставьте карту microSD в слот для карты памяти и режим Циклической записи будет автоматически включен.

2) Рекомендуется выставить в настройках цикл на 3 минуты.

3) Когда на карте памяти не останется места для записи новых видеозаписей, устройство автоматически заменит ими старые видеофайлы, кроме файлов, защищенных от удаления.

4) Видеозаписи снятые в режиме Циклической записи хранятся в папке: Driving.

Экстренная запись

Экстренная запись предназначена для защиты текущего видеофайла от перезаписи и удаления. Для того чтобы защитить текущий видеофайл, нажмите на кнопку

Hot-key

, при этом записываемый видеофайл будут помечен специальной меткой, которая запретит устройству удалять и перезаписывать этот файл. На экране отобразится соответствующий значок.

Экстренная запись автоматически включается при срабатывании G-сенсора

(резкое ускорение, торможение) или столкновении. Экстренная запись автоматически блокируется во избежание стирания во время циклической записи. Файлы, защищенные от перезаписи, хранятся на карте памяти в папке Locked.

ВНИМАНИЕ!

Файлы в папке Locked могут занимать не более ~30% (зависит от размера файла) объема карты памяти. После того, как папка Locked будет заполнена, устройство начнет циклическую запись в папке Locked. При включении устройства на дисплее отобразится предупреждение “Папка Locked заполнена!“. Во избежание утери нужных файлов переносите их с карты памяти вовремя, например, на ПК.

Ночной режим

При включении данной функции устройство определяет уровень освещенности и автоматически корректирует цветность изображения.

14

Режим парковки

Для активации режима парковки нажмите и удерживайте кнопку Hot-key, если Режим парковки назначен в качестве дополнительной функции в настройках меню. Если вы используете оригинальный аксессуар для подключения видеорегистратора к блоку предохранителей, то включите Режим Парковки в меню. При использовании оригинального аксессуара для подключения к блоку предохранителей и включенном в меню Режиме парковки устройство активирует режим парковки при выключении зажигании. Видеоролики записанные в режиме парковки имеют длительность 30 секунд. Для доступа к настройкам режима парковки необходимо перейти в меню в пункт Режим парковки, выбрать параметр

Вкл. и подтвердить выбор кнопкой OK для доступа к подменю.

Доступные настройки:

— Разрешение

— Чувствительность G-сенсор: (10 означает максимальный уровень чувствительности датчика удара, 1 — минимальный)

— Длительность парковки: (через заданный промежуток времени с момента активации режима парковки устройство выключится)

— Интервальная съемка: Выкл./125мс/200мс/250мс/500мс/1000мс

Значение настройки

125мс

200мс

250мс

500мс

1000мс

Реальное время в рамках 30 секундного ролика при съемке 30 к/с (25 к/с)

112,5 сек (93,75 сек)

180 сек (150 сек)

225 сек (187,5 сек)

450 сек (375 сек)

900 сек (750 сек)

— Режим триггера: По датчику движения*/По датчику удара/Оба сенсора.

ВНИМАНИЕ!

При включении датчика движения устройство активно расходует заряд автомобильной батареи.

*При обнаружении движения перед объективом камеры видеорегистратор автоматически начнет запись.

Все файлы, записанные в Режиме парковки, хранятся в папке Parking.

15

Воспроизведение/удаление файлов

Воспроизведение

— В режиме ожидания нажмите и удерживайте кнопку

M

для перехода в режим просмотра.

— Выберите файл для просмотра, используя кнопки Вверх/Вниз и Подтверждение.

— Используя кнопки Вверх/Вниз выберите необходимый для просмотра файла и нажмите кнопку Подтверждение для начала воспроизведения.

Удаление

— Нажмите кнопку M для входа в подменю.

— Кнопками UP/DOWN выберите пункт Удалить и нажмите кнопку OK.

Элемент

Удалить один

Удалить все

Описание

Удалить этот файл.

Удалить все файлы.

— Выберите опцию удаления всех файлов или только выбранного, затем подтвердите свой выбор, следуя указаниям на дисплее.

ВНИМАНИЕ!

Заблокированные файлы можно удалить только после их разблокирования, используя соответствующий пункт подменю

“Заблокировать” в режиме Воспроизведение. Либо отформатируйте карту памяти.

Примечание.

Удаленные файлы восстановить нельзя. Перед удалением создайте резервные копии файлов, если это необходимо.

16

Функция оповещения о несоблюдении скоростного режима.

Благодаря использованию технологии искусственного интеллекта видеорегистратор анализирует видеопоток, определяет знаки ограничения скорости и уведомляет о нарушении ПДД. При определении знака ограничения скорости на дисплее регистратора выводится изображение считанного знака, воспроизводится звуковой файл соответствующий данному ограничению. При превышении скорости (скорость определяется по сигналу GPS) водитель получает звуковое уведомление.

ВНИМАНИЕ!

Видеорегистратор определяет знак ограничения скорости, в случае если такой знак установлен в соответствии с ГОСТ. На качество распознавания знаков влияют погодные условия, время суток, правильность расположения знака относительно воображаемой вертикальной линии.

Является нормальным распознавание знаков наклееных на автобусы, грузовики и т.д. Функция работает в тестовом режиме и ее вторичные опции могут быть изменены по мере релиза новых прошивок, направленных на улучшение работы усройства.

Например,

Вариант А

— знак ограничения скорости на дороге – 60 км/ч

— текущая скорость – 61 км/ч

— значение настройки допустимого превышения — +5 км/ч

В данном случае звуковое уведомление о превышении не производится.

Вариант Б

— знак ограничения скорости на дороге – 60 км/ч

— текущая скорость – 80 км/ч

— значение настройки допустимого превышения — +15 км/ч

В данном случае звуковое уведомление о превышении будет воспроизводиться.

17

Элементы меню

Режим ВИДЕО

Разрешение:

Full HD Max (1920*1080p 30 к/с c максимальной детализацией)

Full HD ECO (1920*1080p 30к/с с нормальной детализацией)

HD 60FPS (1280*720p 60 к/с)

HD 30FPS (1280*720 30 к/с)

VGA (640*480)

Циклическая запись:

Выкл/1 мин/2 мин/3 мин

Горячая клавиша:

Режим парковки

Данная настройка назначает дополнительную функцию на кнопку

Hot-key. По мере запуска оригинальных аксессуаров прошивка будет модернизироваться и список опций данной настройки будет увеличиваться.

Режим парковки:

Выкл./Вкл.

При выборе опции Вкл. на дисплее выводится список настроек Режима парковки. См. пункт Режим парковки.

Оповещение о знаках:

Дисплей+голос/Только дисплей/Только голос/Выкл.

Допустимое превышение

(км/ч): Выкл./ -10/-5/-3-/0/+2/+5/+10/+15/+20

(Допустимое превышение – превышение ограничения скорости на участке,

ниже которого устройство не оповещает о превышении скорости).

HDR:

Выкл./Вкл.

Ночной режим:

Вкл./Выкл./Авто

18

Экспозиция:

от -2 до +2 с шагом 1/3

Резкость:

Сильная/ Cтандартная/ Мягкая

Запись звука:

Вкл./Выкл.

Чувствительность G-сенсор:

от 1 до 10 с шагом 1 (10 — макс. уровень)

В зависимости от условий эксплутации установите соответствующий уровень. Слишком высокий уровень приведет к накоплению большого числа заблокированных файлов.

Гос.номер:

введите гос.номер автомобиля, используя цифры и буквы латинского алфавита.

Штамп дата/время:

Вкл./Выкл.

Единицы измерения:

Км/Ч / MPH

Часовой пояс:

Установите часовой пояс вашего региона

Дата/время:

используя кнопки установите текущую дату

Автоотключение дисплея:

Выкл./7 сек/30 сек/1 мин/3 мин

Звук кнопок:

Вкл./Выкл.

19

Язык:

выберите нужный язык меню из списка

Напоминание о форматировании:

Выкл./15дн/30дн/60дн

Форматирование:

используйте для форматирования карты памяти, следуя указаниями на дисплее

ВНИМАНИЕ!

После форматирования карты памяти файлы не подлежат восстановлению. Перед форматированием сохраните нужные файлы на компьютер.

Сброс настроек:

используйте для сброса устройства до заводских настроек

Версия ПО:

используйте для просмотра версии программного обеспечения

Режим ФОТО

Разрешение:

3M/2M/1.3M/VGA

Баланс белого:

Авто баланс/Солнечно/Пасмурно/Вольфрам/Флуоресцент

ISO:

Авто баланс/100/200/400

Экспозиция:

от -2 до +2 с шагом 1/3

Стабилизация:

Вкл./Выкл.

Быстрый просмотр:

Выкл./2 сек./ 5сек.

20

Штамп дата/время:

Выкл./Дата/Дата и время

Режим ВОСПРОИЗВЕДЕНИЕ

Удалить:

Удалить текущий файл/Удалить все файлы

Заблокировать:

Заблокировать файл/Разблокировать файл/ Заблокировать все/

Разблокировать все

Слайд-шоу:

2 сек/5 сек/8 сек

Обновление прошивки

1) Скачайте файл с прошивкой с официального сайта www.neoline.ru, извлеките файл из архива.

2) Отформатируйте карту памяти и перенесите разархивированный

файл на карту памяти microSD.

3) Вставьте карту памяти со скаченным файлом в слот видеорегистратора.

4) Подключите устройство к источнику питания и включите его.

5) Световой индикатор будет мигать, пока файл прошивки загружается

на устройстве.

6) По завершению процесса устройство автоматически перезагрузится.

7) Проверьте в меню настроек, нужная ли версия прошивки отображена.

Отформатируйте карту памяти через меню видеорегистратора.

ВНИМАНИЕ!

Если карта памяти не будет отформатирована после обновления прошивки, то при следующем включении процесс обновления будет запущен снова.

ВНИМАНИЕ!

Не отключайте питание видеорегистратора во время обновления прошивки.

21

7. Возможные проблемы и их устранение

Если при соблюдении условий эксплуатации, в устройстве возникли проблемы, используйте этот раздел для их разрешения.

— Невозможно фотографировать и записывать видео.

Проверьте, есть ли достаточно свободного места на microSD карте, а также, не заблокирована ли она.

— Самопроизвольная остановка в процессе записи.

По причине большого объема видеофайлов, используйте только высокоскоростные microSD карты не ниже 10 класса проверенных производителей.

— При попытке просмотреть/ воспроизвести фото-видео файл, на дисплее появляется надпись «неверный файл».

Незаконченная запись в файл по причине ошибки файловой системы на microSD карте. Отформатируйте microSD карту.

— Размытое изображение.

Проверьте, нет ли на объективе и CPL-фильтре грязи, отпечатков пальцев.

Если есть, протрите объектив мягкой тканью перед работой (рекомендуется использовать специальные средства по уходу за оптикой, чтобы не повредить поверхность линзы объектива).

— Затемненное изображение при фотографировании неба или воды.

Если в сцене присутствует большой контраст, это будет влиять на экспозицию. Измените настройки значения экспозиции в меню.

— Зависание (нет изображения на дисплее, не реагирует на нажатия кнопок).

Нажмите кнопку RESET для принудительной перезагрузки устройства.

22

Изготовитель:

Шеньжень Вонда Тек., Лтд №3Ф, Блок Ц,

Ист Зон, Шангксуе Индастриал Парк, Бантиан,

Лонган, Шеньжень, Китай

Произведено в Китае

Гарантия 12 месяцев

Cрок службы 36 месяцев

DC 5В, 1,5А

Рабочая температура -10˚С до +60˚С

Информацию об импортере и уполномоченной организации по сервисному обслуживанию см. на индивидуальной упаковке
