NHZN-W61G

Всем привет!
Функционал победил эстетику!
Штатное ГУ для Axio/Fielder, смотрится гармоничнее в салоне автомобиля, но функционал сравнимо кирпича, не радует…
Решился на замену более мощного и функционального аппарата.
Встречайте! NHZN-W61G (76048) от Panasonic, made in Japan.

Фото в бортжурнале Toyota Corolla Axio (E140)

Сразу радует экран, его насыщенность и чёткость. При включении ГУ, экран сразу выдаёт чёткие цвета, не так как было на моей бывшей, приходилось ждать когда прогреется.
Потрясающий звук, более обширное поле настроек:

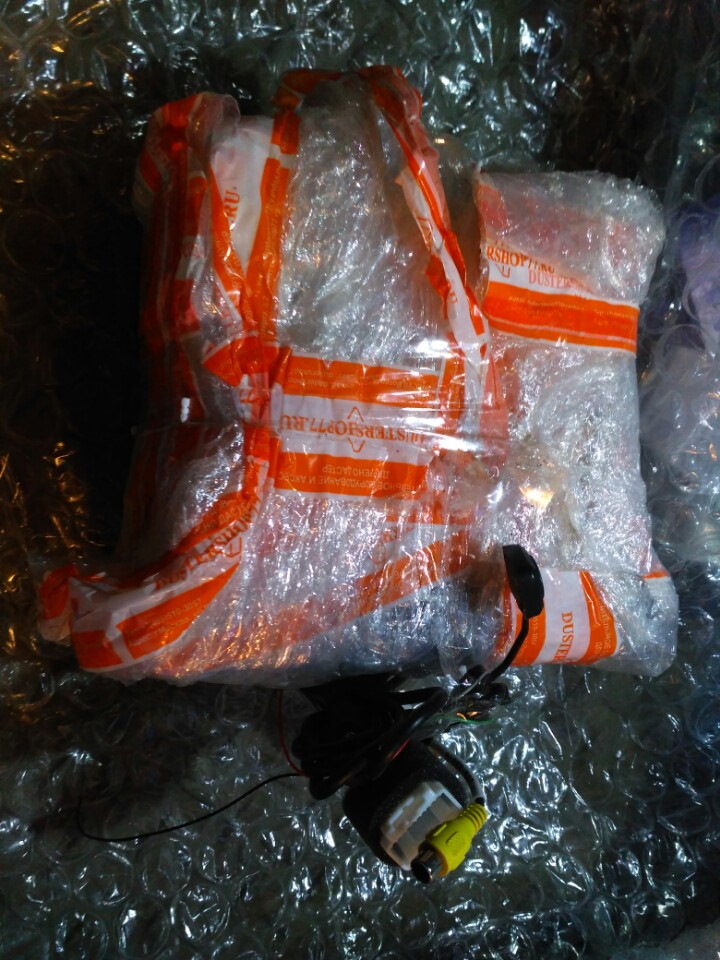

С ГУ достался комплект, в него вошёл выносной микрофон, провод USB и переходник под мультируль.
Теперь у меня есть Hands free (позже расскажу и покажу куда я спрятал микрофон) и полноценный Bluetooth
По Bluetooth можно подключить телефон, он сразу его распознаёт как связь и мультимедию.
Достаточно один раз подключить телефон к ГУ по Bluetooth и он сам его находит и подключает при дальнейшей эксплуатации.

ГУ подтягивает телефонную книгу, что очень радует. Принятые, пропущенные. Очень удобно.

Музыка из телефона через Bluetooth

Скоро поставлю TV тюнер и картинка появиться

Есть регулировка положения экрана

Очень доволен данным приобретением, по сравнению с моей бывшей, функционал этой, зашкаливает!
Радует наличие USB, SD, в дальнейшем приобрету AUX, VTR и под iPod.
Данное ГУ поддерживает подключение доп.камер, в скором обязательно подключу переднюю камеру, может быть боковую или вообще круговой обзор

Можно даже подключить её к CAN шине, для полного функционала и отображении информации о расходе.

Прилагаю мануал (правда на Японском) и обратную сторону ГУ:
toyota.jp/manual/navi/nhzn-w61g.pdf

Вот и всё!
Всем успеха!

Источник

ДТП

В Челябинске водитель сбил пенсионерку на пешеходном переходе

В Челябинске пожилая женщина попала в больницу после ДТП. Об этом сообщает Ura.ru со ссылкой на Госавтоинспекцию региона.© Газета.Ru Инцидент произошел…

ДТП

Появились данные о пострадавших в ДТП в Подмосковье детях

Двоих пострадавших в ДТП на трассе М12 в Подмосковье детей в состоянии средней тяжести доставили в клинику Рошаля. Такие данные…

ДТП

В Екатеринбурге автобус сбил инвалида-колясочника и переехал его

В Екатеринбурге инвалид-колясочник оказался под колесами автобуса и попал на видео. Об этом сообщает e1.ru.© Газета.RuИнцидент произошел днем 22 мая на…

ДТП

Стала известна причина смертельного ДТП, которое произошло в Ногинске

Авария, которая ранее произошла в Ногинске, по предварительным данным, случилась из-за ошибки водителя микроавтобуса — он не успел вовремя заметить…

Автоспорт

Оскар Пиастри: «Если Ферстаппен выиграет титул, это будет неприятно. Зато мы будем знать, что у меня и Норриса были равные возможности»

Пиастри поддержал подход «Макларена» к борьбе внутри команды.© Sports.ruПилот «Макларена» допустил, что чемпионом в 2025 году может стать Макс Ферстаппен. Тем…

Автоспорт

Леклер столкнулся со Строллом в первой тренировке Гран-при Монако

Пилот «Феррари» Шарль Леклер попал в аварию в ходе первой тренировки Гран-при Монако. Монегаск в шпильке столкнулся с пилотом «Астон…

Автоспорт

Леклер показал лучшее время во второй практике Гран‑при Монако

Пилот «Феррари» Шарль Леклер стал лучшим по итогам второй сессии тренировочных заездов перед Гран‑при Монако в классе «Формулы‑1».© Матч ТВПредставитель Монако…

Авто

Список локализованных авто для такси составят до конца года

Фото: ИЗВЕСТИЯ/Дмитрий Коротаев Минпромторг подготовит сведения о локализованных в России автомобилях, которые соответствуют критериям для использования в такси, до конца…

Авто

Опубликован список пострадавших в ДТП с микроавтобусом на трассе в Подмосковье

Фото: ИЗВЕСТИЯ Появился список пострадавших в результате аварии с тремя автомобилями на трассе М-12 в подмосковном Ногинске. Соответствующий список публикуют…

ГИБДД

В России зафиксировали рекорд по штрафам ГИБДД

Максим Блинов/РИА Новости В России резко выросли траты граждан на оплату штрафов за нарушение правил дорожного движения (ПДД), сообщает газета «Известия». «В…

ГИБДД

В Свердловской области мать и дочь оказались под колесами грузовика

Telegram-канал Госавтоинспекция Свердловской области В Свердловской области женщина и ее ребенок пострадали в аварии с участием грузовика. Об этом сообщает Госавтоинспекция региона….

Новости

Renault Clio в апреле стал самым продаваемым автомобилем в Европе

Эксплуатация автомобиля и автопутешествияВсе опросыХэтчбек Renault Clio в апреле 2025 года стал самым популярным автомобилем на европейском рынке, сообщают эксперты…

Новости

Продажи автобусов в Европе выросли на 6%

Обзор рынка новых коммерческих автомобилей в РоссииВсе ежемесячные обзорыПо итогам 1 квартала 2025 года в европейских странах было реализовано 11…

ДТП

В российском регионе грузовик сбил мать с четырехлетней дочерью

В городе Березовский Свердловской области водитель грузовика сбил мать с четырехлетней дочерью, ребенка спасти не удалось. Об этом стало известно…

ДТП

В Калининградской области школьный автобус с детьми попал в ДТП

В Нестеровском районе Калининградской области в ДТП попал школьный автобус, в котором находились 28 детей. К счастью, никто из них…

Автоспорт

Льюис Хэмилтон: Давление на Норриса и Пиастри будет невообразимым

Гонщик Ferrari Льюис Хэмилтон считает, что давление на пилотов McLaren Оскара Пиастри и Ландо Норриса будет огромным в свете борьбы…

Автоспорт

Пилот «Феррари» Леклер показал лучшее время в первой практике Гран‑при Монако

Пилот «Феррари» Шарль Леклер показал лучшее время по итогам первой сессии свободных заездов на Гран‑при Монако.© globallookpress.comВремя 27‑летнего гонщика — 1…

Автоспорт

Стролл потеряет одну позицию на старте Гран-при Монако за инцидент с Леклером

Пилот «Астон Мартин» Лэнс Стролл получил одну позицию штрафа и один штрафной балл в Суперлицензию за инцидент с Шарлем Леклером…

Источник

Обновлено: 23.05.2025

евгений 1968

Магнитола NSCP-W62 кто знает как перевести на английский язык и поставить Русский FM что бы ловить наши волны

Чип

Перейти к альбомам пользователя

Активный участник

SergeyTN

Перейти к альбомам пользователя

а давайте по КАЖДОЙ МОДЕЛИ японских магнитол создавать по отдельной теме на непрофильном форуме.

Мало? давайте создавать отдельные темы по КАЖДОЙ ПРОБЛЕМЕ с КАЖДОЙ МОДЕЛЬЮ японских магнитол на НЕПРОФИЛЬНОМ ФОРУМЕ.

Опять мало? Хорошо, давайте создавать КАЖДЫЙ РАЗ новые темы по КАЖДОЙ ПРОБЛЕМЕ с КАЖДОЙ МОДЕЛЬЮ японских магнитол на НЕПРОФИЛЬНОМ ФОРУМЕ.

Ведь это так мучительно невозможно найти самостоятельно, что:

1. С японского на английский они не переводятся (кто спросит про русский — тот дебил), английского мануала нет.
2. Навигация на адаптируется.
3. В случае блокировки нужен загрузочный диск, образ которого можно найти на Торрентах.
4. В случае пароля разблокировка делается в Новосибирске, Владивостоке, Хабаровске. Уссурийске. Стоимость 4 т.р.
5. USB/SD адаптер есть, cамое популярное название Yatour, стоит около 60 уе, втыкается в разъем CD-changer’a.
6. Радио диапазон сдвигается на 20 МГц вверх (адаптируется) с помощью конвертера (кто спросит «как он называется» — тот дебил, он так и называется — радио-конвертер).
7. Телевизор показывать не будет, т.к. у японцев он NTSC.
8. Для просмотра видео в движении нужно замутить с разъемом блокировок на задней панели.
9. Вернуть разметку камеры заднего хода после сбрасывания клемм аккумулятора можно, взяв за основу инструкция для NDDN-W56, опубликованную на форуме филдероводов (ссылка в ФАКе).

Но сначала немного вступления и слов благодарности людям, без которых данная покупка не состоялась:
1. Вова dromok — это тот, кто меня надоумил на все это, помогал искать варианты и познакомил с человеком, через которого все было приобретено, собственно с ним все это и устанавливали))
2. Сергей sergynq — без него ничего не получилось бы, именно он нашел эту магнитолу, проверил на работоспособность и забегая немного вперед, езди по Уссурийску и искал мне фишку для подключения камеры переднего вида! Сергей, спасибо тебе большое за терпение, консультации и помощь! И запаковал все очень хорошо!
3. Игорь igorvod45 консультировал меня по разным магнитолам и советовал, что выбрать.

Ну теперь собственно о магнитоле: NSZT-W62G это магнитола Fujitsu Ten, конечно не эталон музыки, но звучит очень достойно, обладает строгим лаконичным дизайном, благодаря чему очень хорошо вписалась в интерьер. Из возможностей: FM (через расширитель фм-волн как и любая японская магнитола), CD, воспроизводит музыку так же через SD карту (если на SD карты скопировать музыку с CD-диска), MP3 через USB шнур (не ятур, как на старых японских магнитолах, а именно через шнур), так же воспроизводит аудио файлы через блютус по средствам синхронизации с телефоном. Поддерживает до 4-х камер и систему кругового обзора. И самая прикольная вещь — магнитола является одновременно гарнитурой, т.е. синхронизировав телефон с магнитолой, на экране магнитолы отображается звонящий мне абонент, могу брать трубку нажатием иконки на экране магнитолы. Так же могу набирать номер абонента прямо на магнитоле. Имеется встроенный микрофон, через который можно разговаривать.
Более подробный обзор магнитолы можно посмотреть здесь.

Замена магнитолы не составила большого труда, все вставляется, что называется болт-он, т.е. фишка в фишку (тойота ж :):) ).

Приветствую! Ищу образ диска или загрузочной флешки, скинул клемму с акб и теперь магнитофон не работает, просит сд карту! А ее у меня нет, видимо в салоне вытащили их в интернете продают по 3000р это пипец какой то!

Может кому понадобится образ SD карты от магнитолы NSZT-W64 создавалось и записать можно прогой UltraISO.
При записи режим включать RAW.

по требованию SD карты 16 гб, class 10

kidm,
Мил человек, подскажи, подходит ли этот образ к NSZT-W64t и есть ли в нем английский язык? Я все меню перетыкал с переводчиком — переключения языка нет. а эти каракули я не понимат.

Люди добрые, помогите найти образ карты для автомагнитолы NSZT-Y64T. Где-то на пути из Японии в Россию подрезали. Заранее спасибо.

Люди добрые,
у кого есть магнитола nscp-w64. (62). Нужна копия SD-карты к ней.
Именно она, т.к. другие не подходят
Машина пришла без карты. Найти ни где не могу покупать совсем не хочется..
Может кто сделает образ (программой UltraIso) и выложит на облако ?
Заранее благодарю

Ребята подскажите как хотя бы делать эти образы флешек. Вставил картридер с sd картой от NSZT-Y64T в комп, а он пишет что появился новый CD-диск без носителя? Ultra iso соответсвенно образ не может с карты сделать. Кратко раскажите что делать дальше?

такая же проблема. по кругу постоянно перезагружается с этими экранами и не могу теперь карту вытащить

ldavlru, ща гляну в машине, кажется у меня там есть диск запечатанный, купил машину с такой магнитолой. На нее накатить английский можно?

ldavlru, это не то?

Друг, ты на эту магнитолу не нашел случаем прошивку?

eDump,
Если нашел, буду очень благодарен)

Всем привет!
Примерно через неделю попадёт в руки магнитола nszt-w62g с диском и оригинальной флешкой. Если кому надо, могу сделать копию флешки.
Ищу русскую прошивку на неё. Прошивка существует, видел эту магнитолу на русском. Правда после отключения клемм, всё вернулось на родной японский и слетел ERC код.
Если кому надо, могу дать разблокировщик ERC кодов. У меня в городе ушлые сервисмены просят за процедуру разблокировки 3к.

nszt-w62g с диском и оригинальной флешкой. Если кому надо, могу сделать копию флешки.
Ищу русскую прошивку на неё. Прошивка существует, видел эту магнитолу на русском. Правда после отключения клемм, всё вернулось на родной японский и слетел ERC код.
Если кому надо, могу дать разблокировщик ERC кодов. У меня в городе ушлые сервисмены просят за процедуру разблокировки 3к.

Привет, не нашлось инфы по русификации? Чего то в поиске глухо. С радио вроде нужно усилок на антенне из схемы вычеркнуть. Лучше бы, конечно фильтры на родном перенастроить, но где же на эту япона мать схемы..

Миниатюры

Особенно интересуют к каким пинам разъема магнитолы подключены провода разъемов КЗХ и мультируля.

на разъём блокировок: 1__ SPD; 2__TEST; 3__ REV; 11__ IG; 12__ PKB
на разъём мультируля: 4__ SWG; 5__ SW1; 6__ SW2;
тюльпан видеовыхода: 7__ VGND; 8__ V+;
на разъём камеры: 9__ V+; 10__ VGND; 19__ GND; 20__ CB+
ну теперь ты во все оружии с альпайном и круговым

И еще может кто то знает где-то (Артем, Находка) прошить на русский можно?

Нету инструкций к ним не то что на русском — на английском нету! Поэтому качаешь pdf инструкцию, взламываешь защиту и через Жужель транслейт переводишь либо то, что надо, либо постранично всё.

Да уж совсем не обнадёживающе. Инструкция есть и на бумажном носителе. Пытались перевести через приложение переводчик на сотовом. Но переводит такую чушь. Вообщем, будем методом тыка. Спасибо за конкретный ответ. хоть время не будем терять на розыски.

Нету инструкций к ним не то что на русском — на английском нету! Поэтому качаешь pdf инструкцию, взламываешь защиту и через Жужель транслейт переводишь либо то, что надо, либо постранично всё.

Жужель-транслейт уже давно умеет картинки распознавать и переводить, так что взлом PDF часто не обязателен. Например я просто смартфоном в машине делаю фотку, а гугл переводит на месте

привет всем) подскажите пожалуйста что это за «фрукт» и с чем его есть?) не знаю что за магнитола, может кто сталкивался? перемешивание и т.д. и есть ли в ней хоть что то.

привет всем) подскажите пожалуйста что это за «фрукт» и с чем его есть?) не знаю что за магнитола, может кто сталкивался? перемешивание и т.д. и есть ли в ней хоть что то.

Люди как в магнитоле NHZN-W61G подключиться через блютуз к телефону, чтобы отвечать на звонки через микрофон магнитолы. Телефон находит car мультимедия, а подключится не может. На экране магнитолы надпись типа устройство не активно. Подскажите что делать? Может кто пользуется блютузом в данной магнитоле!

Люди как в магнитоле NHZN-W61G подключиться через блютуз к телефону, чтобы отвечать на звонки через микрофон магнитолы. Телефон находит car мультимедия, а подключится не может. На экране магнитолы надпись типа устройство не активно. Подскажите что делать? Может кто пользуется блютузом в данной магнитоле!

Нажимаешь кнопку с надписью блютуз и на этапе когда появится окно CAR MULTIMEDIA с паролем ( может быть 0000, может 1212) выполняешь на телефоне поиск устройств, ну и пароль вводишь

Прошивка японских автомагнитол, процедура с которой рано или поздно сталкивается пользователь. После того, как меняется вышедшая из строя АКБ или батарея просто отключается для проведения ремонтных работ, владельца иномарки ждет сюрприз.
Его японская автомагнитола перестает нормально функционировать и выдает какие-то ошибки. Прошивка автомагнитолы нужна бывает и в других целях.
Когда ПО устройства устаревшее, а хочется воспользоваться новыми функциями, аппарат подвергают перепрошивке.

Прошивка и русификация

Современные японские и корейские автомагнитолы часто нуждаются в русификации. Как правило, удается таким образом изменить меню не всех устройств.
В таком случае перепрошивка автомагнитол кардинально меняет возможности аппарата и русификация проходит легко и скоро.

Примечание. Для проведения процесса русификации понадобится специальная прошивка для определенной модели автомагнитолы и записывающий диск.

Алгоритм проведения русификации

Находим прошивку желательно оригинальную. В состав программы обязательно должен входить русский язык.
Как правило, найти прошивку самостоятельно не так уж и просто. Придется обратиться к знакомым специалистам или как-нибудь постараться найти в сети;
Эту самую программу надо будет записать на диск (CD);

Прошивка для автомагнитол

Вставляем диск(см.Как записать диск для автомагнитолы, чтобы потом не возникло проблем) в автомагнитолу;
Запускаем сервисное меню (в инструкции к устройству должно быть указано, как подключать сервисное меню).

Переходим к обновлению ПО. В качестве носителя информации выступает диск.

Примечание. С другой стороны, некоторые современные автомагнитолы поддерживают прошивку и с флешек.

Прошивки для автомагнитол

Проверяем работу автомагнитолы, четко следуя информации, записанной в инструкции для определенной модели аппарата.

Если русифицировать магнитолу не удалось, то придется уже обратиться к специалистам. В некоторых случаях, если гарантийный срок еще действителен, обращаются в сервисный центр.

Стандарт ТВ

Как прошить автомагнитолу

Частые запросы российского водителя, желающего перепрошить свою японскую или корейскую автомагнитолу бывают связаны также с ТВ монитором. Его никак не удается использовать по прямому назначению, так как он не поддерживает стандарт нашего телевидения Секам.

Примечание. В странах Азии и Европы, как правило, принят другой стандарт телевидения: NTSC или PAL.

Из-за некоторых особенностей телевещания, просмотр телевизионных программ с высоким качеством во время движения автомобиля также бывает невозможен. Для обеспечения безопасности движения в некоторых авто применяется блокировка, отключающая картинку на мониторе в процессе езды.

Как перепрошить автомагнитолу

Чтобы усовершенствовать ТВ системы автомагнитолы из Японии (перепрошить ПО, изменить стандарт, снять блокировки) принято использовать специальные адаптеры. Устанавливаются они в любую машину.

Другие возможности и прошивки

Вмешательство в автомагнитолу

Кроме того, существует еще целый ряд манипуляций, помогающий усовершенствовать устройства. Нередко эти вмешательства тоже называют перепрошивкой и они нацелены на улучшение возможностей аппарата.
Ниже приводится таблица, где указаны эти манипуляции.

Переделка автомагнитол	Отпаивается D864 (если Тошиба)
Раскодировка	Набирается код (9507), а затем BAND
Если лазер теряет чувствительность и неустойчиво работает	Пропаивается переменный резистор RV14
Стереоприем ухудшился, отказывает механика, отсутствует звук	Электролиты в красных оболочках на плате удаляются, пространство под ними промывается, а затем запаиваются новые электролиты
Если надо поменять диапазон с азиатского на европейский	Отпаивается диод D701. Меняется резистор R752 на 2.2К. После этого задается напряжение на FM VT
Если слышен булькающий звук в одном или даже нескольких каналах	Виновны электролиты возле усилителя. Они потекли, так как разрушились дорожки под ними
Снижается качество воспроизведения записей с кассеты. Звук становится все тише, но с радиоприемника идет нормально	Электролиты заменяются на обычные малогабаритные
Чейнджер не принимает диск и работает только на выброс	Снижается эмиссия светодиодов. Обычно, уменьшается ограничивающий резистор в два раза
FM приемник не ловит станции с четным числом	Резистор 2Ком ставится на R824 и проводится разрядка конденсатора по питанию автомагнитолы
Отказывают 4 линейных выхода усилителя, но сабвуфер продолжает работать (часто случается неприятность на штатных автомагнитолах Тойота)	Меняются опять же электролиты в красных оболочках
FM диапазон автомагнитола не ловит или делает это только после прогрева	Причина кроется в катушке связи
Не работают некоторые кнопки, когда нужно ввести код	Меняется прошивка, устанавливается код. Если не помогло, ищем окись под кнопками
Перестройка частот приемника	Переключаем сетку вещания или изменяем частоту гетеродина в тюнере
Перевод автомагнитолы на европейский режим	Впаиваем диод D2 вместо D1, который на плате размещен ближе всего к процессору

Перепрошивка японских автомагнитол

Советы начинающим

Выше были представлены способы проведения прошивки японских автомагнитол.
Хотелось бы дать несколько важных советов начинающим раскодировщикам:

Никогда не ставьте программу прошивки от другой модели, даже если она тоже японская;
Микросхемы надо запаивать ровно, ни в коем случае не криво;
Работа с дампами – дело не очень хорошее. Намного лучше проводить заливку, хотя это и намного сложнее.

В процессе установки программы прошивки своими руками следует делать все четко по инструкции. Не помешают и здесь видео обзоры, полезные схемы, фото – материалы.
В некоторых случаях программы приходится покупать и цена на них зависит от определенной модели автомагнитолы.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием.

Читайте также:

Греются передние тормозные диски на шевроле круз

Шины на газель 185 75 r16c самые лучшие всесезонка рейтинг

Камри 70 прошивка головного устройства

Шерхан магикар 11 инструкция

Полировка птф сааб 9 3

Источник

Сообщества › JDM DRIVE2 › Блог › FAQ по дилерским магнитолам JDM Toyota

Введение:
Здесь будет собираться вся полезная информация по свежим дилерским магнитолам JDM Toyota. Можете тоже здесь писать, но постепенно я буду систематизировать накопленную инфу и удалять лишние сообщения. Буду здесь писать о дилерских магнитолах с серии W57-W64, хотя распиновки разъемов и многое другое подходит и к более младшим моделям, но магнитолы с загрузкой с диска и без поддержки USB/iPod считаю безнадежно устаревшими.

Начнем c расшифровки названия:

Первая буква — это N — Навигация, были и без нее модели.

Вторая буква — H, S или D — это тип загрузочного носителя H — HDD, S — SD-карта, D — Disk CD/DVD.

Четвертая буква означает кто выпустил магнитолу для Toyota и по этой букве можно ориентироваться на цену в пределах поколения и качество звучания:
Буква A — Aisin, самые крутые и дорогие мультимедиа системы, за звук у этого производителя отвечает привлеченный к разработке Alpine
Буква N — Это Panasonic — вторые по цене и наворотам магнитолы (когда речь идет о самых крутых с третьей буквой Z, потому что у Panasoniс бывает по три модели магнитол в одном поколении и есть откровенно пустые модели NSCN)
Буква P — Это Pioneer, раньше делали навороченные магнитолы для Toyota, но в линейке W60 вообще не встречаются, в модельном ряду W61-W62 их магнитола самая простая и дешевая. Без USB, без поддержки передних камер и т.д. Да еще и с белой передней панелью :crazy: Как звучат я лично не слышал.
Буква D — это Denso, откровенно пустых моделей нет, в целом очень интересные и я их ставлю выше Fujitsu Ten в пределах одного поколения. Звук так себе.
Буква T — это Fujitsu Ten, фирма которая никогда не была грандом в сфере звука, модели NSZT-W60 и NSZT-W61G не имеет ни DSP, ни даже эквалайзера! Звук полное унылое гавно! А NHDT-W60, единственный в модельном ряду W60, не имеет USB.

Буква W — означает WIDE, т.е. 200*100., D — означает Double, т.е. простые модели 2DIN (178*98) и давно для Toyota не выпускаются.
В дорогих авто в Японии набирает популярность новый формфактор X — размер 8″, Y — Размер экрана 9″, Z — 10″, но нам они не подходят по размеру.
Ну и последняя буква не всегда присутствует и для нас особой роли не играет, а только косвенно говорит о крутости модели и ее цене.
Это буква G — на самом деле она обозначает поддержку сервиса/телематики G-Book и прочих его новых расширений (MX/Mx Pro) для которых нужно устройство типа модема, только в стандарте CDMA.

Почему-то японцы не выпустили в 2013 году новую серию 63, возможно это связано с разработкой и внедрением T-Сonnection вместо G-book и т.д.
В 2015 году тоже не появилось ни одной новой модели…
Факт остается фактом — линейки 63 и 65 не существует, а в 2014 году появилась линейка 64 (W64, X64, Y64). Во многих магнитолах появился Wi-Fi и HDMI-вход.

Магнитолы модельного ряда 2010 года:
NHZA-W60G
NSZD-W60
NHZN-W60G
NSZT-W60
NHDT-W60G
NSDN-W60
NSCN-W60

Магнитолы модельного ряда 2011 года:
NHZA-W61G
NHZN-X61G
NHZN-W61G
NSZT-W61G
NSDD-W61
NSCT-W61
NSCP-W61

Магнитолы модельного ряда 2012 года:
BD NHBA-X62G
BD NHBA-W62G
NHZN-X62G
NHZN-W62G
NHZD-W62G
NSZT-Y62G
NSZT-W62G
NSZT-W62G
NSLN-W62
NSCP-W62
DAN-W62

Магнитолы модельного ряда 2014 года:
T-Connect NSZT-Y64T
T-Connect NSZT-ZA4T
T-Connect NSZA-X64T
T-Connect NSZN-W64T
NSZT-W64
NSCP-W64
USB/CD CP-W64

Магнитолы 2014 года с поддержкой T-Connection (индекст Т в конце названия модели) могут работать совместно со смартфонами и выводить изображение с них по HDMI toyota.jp/dop/navi/lineup…ption/usb_hdmi/index.html

Подробности о каждой позже, версии 8″ (X) и 9″(Y) 10″(Z) рассматривать не будем 😉
Любопытно, то что даже в 2016 году Toyota все еще предлагает модель от Denso NHZD-W62G

Так же встречаются на вторичном рынке магнитолы с обозначением типа NSZA-W63D.
Официально она в Toyota не ставится и никогда не предлагалась для установки у дилеров! Так что мимо! Нет у Toyota линейки 63.
Это магнитолы для Daihatsu
Еще в 63 линейки у них есть NSZN-W63D, NMZP-W63D, NSCT-W63D и NSCT-D63D.
Они совместимы с Toyota по разъемам.
Некоторые модели магнитол для Daihatsu и Toyota были одни и те же, а в сервисном меню можно было выбрать бренд. Например NSZT-W60. Сильное разделение моделей магнитол пошло с W58. А в рядах W54, W55, W56, W57 у Дайхатсу были в основном такие же магнитолы, как у Тоёты.

Вот полюбуйтесь на их новые модели www.daihatsu.co.jp/accessory/audio/index.htm
Кстати у магнитол DIAHATSU загрузка со встроенной памяти обозначается буквой M — Memory. А в списке производителей магнитол еще есть Kenwood и Mitsubishi Electric. А так же они до сих пор клепают магнитолы формфактора 2DIN. Вот модели 180*100 из мольного ряда 2014г.: NSZP-D64D и NMCK-D64D.

В общем к этой теме они не относятся и больше их обсуждать не будем!

Тут один человек на дроме спросил что есть такого на магнитоле NHBA-W62G по сравнению с серией магнитол W60. Вот мой ответ:

Волшебный звук с кучей настроек, каких нет ни одного другого производителя магнитол для Toyotа.
Почти не слепнущий на солнце экран, выполненный по технологии OGS, т.е. ЕМКОСТНОЙ тач приклеен ЖК. Наличие CAN и встроенного микрофона.
Чисто функционально по сравнению с любой из W60G магнитола NHBA-W62G умеет воспроизводить видео с ipod, так же как и все W62 и некоторые из W61.

Вот мое видео с работы NSZT-W62G совместно с iPod

Так же на магнитолах свежее, чем W60, появилось отображение обложки альбома с iPod/iPhone — очень красиво!
Еще появился 5-ти пиновых разъем для подключения к CAN-шине. На гибридных авто показывает состояние гибридной установки в онлайне, а на всех остальных через КАН получает информацию об угле поворота с датчика положения руля для динамических линий встроенного парк-ассиста. Старый 6-ти пиновый разъем BGM тоже имеется. Я уже подключал к кан-шине Premio магнитолу NSZT-W62G c родным 5-ти пиновым датчиком. Только при настройке пришлось выбрать Wish CAN, т.к. нет в списках ни Allion, ни Premio через CAN.

Еще NHBA-W62G умеет НОРМАЛЬНО определять ИМЯ звонящего абонента, а NHZD-W62G даже выводит его фото! Ни одна моя предыдущая магнитола не делала этого корректно.

Так же на многих более свежих, чем W60, магнитолах появился встроенный микрофон для громкой связи, хотя 8-ми пиновый разъем для подключения внешнего микрофона тоже никуда не делся.

Еще хочется отметить, что ни одна из магнитол серии W60 не умеет воспроизводить mp3 с карт SD — только через спецкардридер с поддержкой авторских прав + Jukebox можно музыку на SD заливать.

Миниобзоры некоторых японских магнитол можно найти в бортжурнале моего авто. Я же отказался от дальнейшего использования дилерских магнитол, но
все же остался верен JDM — купил себе на аукционе яху Kenwood MDV-Z702W c мега возможностями по работе с носителями и смартфонами + Hi Resolution audio. Кое-какие записи по нему я уже сделал в бортовике, позже будет мегаобзор этого аппарата.

Источник

Nsdd w61 инструкция на русском

Блог начинающего Филдеровода

Многие покупатели японских автомобилей, сталкиваются с тем что штатные магнитолы автомобилей полностью на японском.

И люди ищут где скачать инструкцию на русском, либо где скачать прошивку на русском или английском. Хочу вас разочаровать, эти магнитолы исключительно для внутреннего рынка Японии и ни прошивок не инструкций на русском или английском для этих магнитол нет (не существует).

Но вы можете работать с магнитолой методом тыка и не больших инструкций указанных в моем разделе «электроника, мультимедиа«, так как интерфейс у них всех практический одинаковый.

Кратко опишу что из себя представляют ваши магнитолы.
Сначала расшифруем названия.

Первая буква в названии магнитолы — это N — Навигация, но были и модели без оной.

Вторая буква — H, S или D — это тип носителя с которого загружается магнитола H — это HDD, S — это SD-карта, D — это Disk CD/DVD.

Четвертая буква — значит производителя магнитолы, выпустившего ее для фирмы Toyota. По этой букве можно примерно сориентироваться по качеству звучания и примерной стоимости.

Если буква A — это Aisin, самые навороченные и дорогие мультимедиа системы, за качество звука у этой фирмы отвечает фирма Alpine привлеченная для разработки звукового тракта.

Если стоит N — это Panasonic — на втором месте по наворотам и цене магнитолы.

Если стоит буква P — производитель Pioneer, они делали раньше отличные и навороченные магнитолы для Toyota, но с 2010 года в линейке W60 почему то не встречаются. В модельном ряду 2011-2012 годов (W61-W62) магнитола их производства встречается только самая простая и дешевая. В ней нет поддержки нескольких камер, нет USB и прочих плюшек. Да они еще и белого цвета 😀 По качеству звука ничего не известно.

Если стоит буква D — это Denso, совсем простых комплектаций нет, довольно интересные и функциональные шарманки.

Если стоит буква T — производитель Fujitsu Ten, по звуку не очень хороши, но довольно интересны и функциональны. В моделях 2010 года NSZT-W60 и NSZT-W61G не имеет ни процессора DSP, не даже эквалайзера! Звук посредственный. А модель NHDT-W60, единственная в линейке 2010 года всех производителей W60, не имеет USB О_о

Если буква C — производитель Clarion он же Kenwood.

Буква W — означает WIDE, то есть широкий формат магнитолы 200*100 и соответственно широкий экран, D — означает Double, простые двухдиновые 2DIN (180*100) и давно для Toyota не выпускаются.
В автомобилях бизнес-класса в Японии стали выпускать новый форм-фактор X — размер экрана 8″ дюймов и Y — размер экрана 9″ дюймов, но для моего класса а ля corolla fielder они естественно не подходят по размеру.

Последняя буква не всегда имеется и особо роли не играет. Если это буква G — означает поддержку сервиса телематики G-Book и прочих его расширений (MX/Mx Pro) для работы которых нужно специализированный CDMA модем, так же в магнитолах с индексом G обычно имеется bluetooth. Если это буква T — поддержка сервиса T-Connect.

Например моя магнитола называется NHDT-W59G, что расшифровывается так:
N — Навигация, H — Магнитола с HDD, D — поддержка DVD, T — производитель Fujitsu Ten, W — Wide, 59 — 2009 модельный год, G — поддержка G-Book.

Навигационные магнитолы пошли с 2003 года с серии W53 и соответственно по годам. W53, W54, W55, W56, W57, W58, W59, W60, W61, W62, W64. Линейки 2013 года у тойоты не существует. W63 магнитолы есть, но в тойоту они не устанавливались так как это Daihatsu.

Ну и пара примеров названий NHZA, NSZD, NHZN, NSZT, NHDT, NSDN, NSCN, NSDD, NSCT, NSCP, NHBA, NSLN

C 2011 модельного года в японских магнитолах появился частично англоязычный интерфейс меню и с ними стало чуть попроще.

— Мне нужен магнитофон заграничный, американский или немецкий.
— Вот есть очень хороший, отечественный.
— Нет, спасибо, отечественный не подойдет.
— Заграничный надо изыскивать.
— Я понимаю. Сколько?
— Пятьдесят.
— Пятьдесят?
— Угу.
— Ну возьмите себя в руки.
— Нужно узнать, нужно привезти. Италия.
— Да-а.
— Нужно попридержать…
Цитата из фильма «Берегись автомобиля»

Всем «Здрасти»! И с наступившим 2017!
Как поняли запись пойдет о магнитоле в Исис.
Мне конечно не нужен итальянский, как покупательнице из вышеуказанного фильма, мне надо попроще…японский, надежный и функциональный, а самое главное качественный!
В автомобиле на момент покупки стояла китайская голова, ее сменил может быть намеренно перед продажей бывший владелец или действительно как сказал ему не нравился функционал тойотовской магнитолы.
Ну да ладно, не буду его осуждать, у каждого свое мнение.

В принципе по функционалу он не плох…но качество очень страдает, как звука, так и видео, да еще и долго грузится. Он был успешно продан, и был куплен у Артема ar4i1983 магнитофон NSDD W61.

Аппарат неплохой от Denso.
Подробнее о расшифровке названия япоских голов можно почитать profielder.ru/electronika…tnye-yaponskie-magnitoly/

Для меня самым важным критериями в поиске на тот момент были:
1. Размер 200*100, с разными ушками вид не тот.
2. Функция USB.( надоело писать диски).
3. Поддержка мультируля. ( он у меня есть, кстати китайская голова эту функцию успешно поддерживала)
4. Красивый дизайн. ( здесь как говорится на вкуси цвет…, мне нравится).
5. Цена! ( можно было взять и по лучше, но как всегда не хватает денег).

В данном видео рассказывается какие функции магнитолы будут доступны владельцам из России.

Сенсорный экран.

Если последняя буква A-это Aisin, самые навороченные и дорогие мультимедиа системы, за качество звука у этой фирмы отвечает фирма ALPINE привлечённая для разработки звукового тракта.

AM/FM радио-работает как и на других магнитолах Японского производства.

DVD диски-воспроизводит записанные в Японском формате.

USB-при наличии USB шнура воспроизводит музыку с флэшек.

MP3, WMA диски-воспроизводит без проблем.

СD диски-воспроизводит без проблем, автоматически может копировать на жёсткий диск магнитолы.

SD audio-воспроизводит музыку записанную только через специальный картридер и программу Jukebox.

Bluetooth audio-даёт возможность воспроизводить музыку с телефона.

Bluetooth громкая связь-возможность разговаривать по громкой связи в авто, автоматически определяет

входящие абоненты, копирует контакты из телефона в магнитолу.

HDD на 100 гб-возможность воспроизводить музыку скопированную с CD дисков.

Возможность отслеживать сервисные интервалы смены масла и других расходников.

Вход для камеры заднего хода.

Два видео входа VTR

Возможность подключить боковые камеры, камеры обгона.

Источник

Прошивка японских автомагнитол своими силами

Прошивка японских автомагнитол

Прошивка и русификация

Примечание. Для проведения процесса русификации понадобится специальная прошивка для определенной модели автомагнитолы и записывающий диск.

Алгоритм проведения русификации

Прошивка для автомагнитол

Примечание. В большинстве случаев сервисное меню включается так: держат кнопку «Setup» и одновременно поворачивают ручку масштаба по часовой и против часовой стрелки. Сервисное или второе меню включает список номеров систем, персональные и системные настройки, самотестирование и т.д.

Примечание. С другой стороны, некоторые современные автомагнитолы поддерживают прошивку и с флешек.

Прошивки для автомагнитол

Стандарт ТВ

Как прошить автомагнитолу

Примечание. В странах Азии и Европы, как правило, принят другой стандарт телевидения: NTSC или PAL.

Как перепрошить автомагнитолу

Другие возможности и прошивки

Вмешательство в автомагнитолу

Переделка автомагнитол	Отпаивается D864 (если Тошиба)
Раскодировка	Набирается код (9507), а затем BAND
Если лазер теряет чувствительность и неустойчиво работает	Пропаивается переменный резистор RV14
Стереоприем ухудшился, отказывает механика, отсутствует звук	Электролиты в красных оболочках на плате удаляются, пространство под ними промывается, а затем запаиваются новые электролиты
Если надо поменять диапазон с азиатского на европейский	Отпаивается диод D701. Меняется резистор R752 на 2.2К. После этого задается напряжение на FM VT
Если слышен булькающий звук в одном или даже нескольких каналах	Виновны электролиты возле усилителя. Они потекли, так как разрушились дорожки под ними
Снижается качество воспроизведения записей с кассеты. Звук становится все тише, но с радиоприемника идет нормально	Электролиты заменяются на обычные малогабаритные
Чейнджер не принимает диск и работает только на выброс	Снижается эмиссия светодиодов. Обычно, уменьшается ограничивающий резистор в два раза
FM приемник не ловит станции с четным числом	Резистор 2Ком ставится на R824 и проводится разрядка конденсатора по питанию автомагнитолы
Отказывают 4 линейных выхода усилителя, но сабвуфер продолжает работать (часто случается неприятность на штатных автомагнитолах Тойота)	Меняются опять же электролиты в красных оболочках
FM диапазон автомагнитола не ловит или делает это только после прогрева	Причина кроется в катушке связи
Не работают некоторые кнопки, когда нужно ввести код	Меняется прошивка, устанавливается код. Если не помогло, ищем окись под кнопками
Перестройка частот приемника	Переключаем сетку вещания или изменяем частоту гетеродина в тюнере
Перевод автомагнитолы на европейский режим	Впаиваем диод D2 вместо D1, который на плате размещен ближе всего к процессору

Перепрошивка японских автомагнитол

Советы начинающим

Источник

Nsdd w61 как сменить язык

Подписывайтесь на мой канал в YouTube

#22_2021 NSZA-X64T подключение USB адаптера на магнитоле. Рекламный проспект.

Страница посвящена магнитоле NSZT-W61G(Fujitsu Ten).

Загрузочная карта NSZT-W61G

Необходима для загрузки магнитолы NSZT-W61G, например после отключения аккумулятора,

а также активирует встроенные FM, MP3, DVD, функции.

Оригинальная загрузочная карта

Даёт возможность отключить функцию автоматического подключения к навигации.

Отслеживать интервалы замены расходников в авто.

Сменить заставку, цвет фона.

Произвести настройку для воспроизведения музыки по Bluetooth с вашего телефона.

Использовать по Bluetooth функцию Hands Free(громкую связь) в вашем авто(при наличии микрофона).

Копировать CD диски на SD карту магнитолы.

Проведу техническую консультацию по правильному использованию SD карт.

Стоимость доставки почтой в любой регион России составит 250 руб.

Загрузочная SD карта NSZT-W61G(Оригинал из Японии)-Нет в наличии!

NSZT-W61G (копия с отправкой файлов через интернет)-500 руб

П осле загрузки магнитолы NSZT-W61G

с помощью загрузочной SD карты

владелец может быть неприятно удивлён,

В данном случае магнитола просит ввести

пароль установленный прошлым владельцем

на случай кражи магнитолы.

Если вы не знаете пароль,

можете обратится к нам.

Мы выполним разблокировку данной

Японские магнитолы разблокируем как с помощью программатора, путём

физического вмешательства в магнитолу.

Так и дистанционным способ через сервис меню ERC магнитолы,

Источник
