Замечание: На модели более ранних лет выпуска могли устанавливаться аудиосистемы другого типа.

Общая информация

Информационно-развлекательная система составляет единый функциональный узел с информационным дисплеем и бортовым компьютером (при соответствующей комплектации).

В зависимости от комплектации на автомобиль могут устанавливаться различные аудиосистемы, оснащенные дополнительным опциональным оборудованием и любым типом информационного дисплея, в зависимости от желания потребителя. К информационно-развлекательной системе также можно подключить внешний источник сигнала — например, мобильный телефон, навигационную систему и т.д. Составители данного руководства рекомендуют поручить подключение и установку дополнительного оборудования специалистам СТО компании Opel, там же можно получить исчерпывающую информацию о функциях, настройках и правилах использования данного оборудования совместно с информационно-развлекательной системой.

В данном Руководстве способы управления и возможности аудиосистемы рассматриваются на примере базового образца аудиосистем CD 30/MP3.

Стандартная комплектация данная аудиосистема включает радиоприемник с автоматической настройкой и вызовом из памяти заранее настроенных частот, с возможностью приема радиостанций в формате RDS, проигрыватель CD-дисков и опционально проигрыватель МРЗ-дисков, 6 акустических громкоговорителей, многофункциональный информационный дисплей (BID).

Замечание: С данной аудиосистемой может устанавливаться дисплей всех типов (см. ниже).

Информационно-развлекательная система имеет функцию автоматической регулировки громкости для компенсации дорожного шума и цифровой эквалайзер с пятью предварительно настроенными регулировками тембра для оптимизации звучания. При соответствующей комплектации система обладает возможностью подключения внешних устройств (например, мобильного телефона), дистанционного управления при помощи кнопок встроенных в рулевое колесо и возможностью подключения системы Twin Audio для задних пассажиров. Хорошо продуманный дизайн органов управления и большая удобная кнопка, управляющая включением и регулировкой громкости, облегчают управление системой.

Система защиты от кражи

Информационно-развлекательная система оснащена электронной системой защиты от кражи. В электронное устройство введен индивидуальный охранный код, — активировать аудиосистему при установке на другой автомобиль невозможно.

Внимание! В случае необходимости отсоединения аккумуляторной батареи, прежде чем приступить к выполнению работ удостоверьтесь в том, что располагаете правильной комбинацией для введения аппаратуры в действие после подключения батареи. Охранный код доложен быть указан в руководстве по эксплуатации информационно-развлекательной системы — он должен храниться вне автомобиля. В случае утраты комбинации обращайтесь за помощью к специалистам фирменной станции техобслуживания Opel.

Замечание: На моделях выпуска с 2005 года охранный код распознается электронной системой без вмешательства владельца и его ввод при подключении аккумуляторной батареи не требуется.

Информационный дисплей

В зависимости от комплектации в панель приборов вмонтирован дисплей одного из трех вариантов исполнения:

Трехфункциональный информационный дисплей

При включении зажигания на дисплей выводятся показания текущего времени, температуры наружного воздуха и дата. При активации аудиосистемы вместо даты в поле дисплея высвечивается текущий режим воспроизведения аудиосистемы(см. иллюстрацию 19.1).

Картинка с сайта: www.opelbook.ru

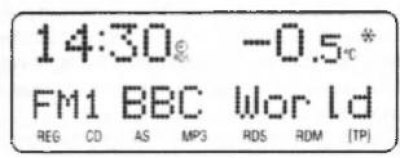

19.1 Вид поля трехфункционального информационного дисплея (TID) при активации аудиосистемы

Многофункциональный информационный дисплей (BID)

При включении зажигания на дисплей выводятся показания текущего времени, температуры наружного воздуха, день недели и дата. Кроме того, при активированном режиме бортового компьютера вместо индикации дня недели и даты могут высвечиваться название контрольного параметра и его цифровые значения. При активации аудиосистемы вместо дня недели/названия контрольного параметра в поле дисплея высвечивается текущий режим воспроизведения аудиосистемы (см. иллюстрацию 19.2), нижняя строка (текущая дата/ цифровые значения контрольного параметра) остается на экране.

Картинка с сайта: www.opelbook.ru

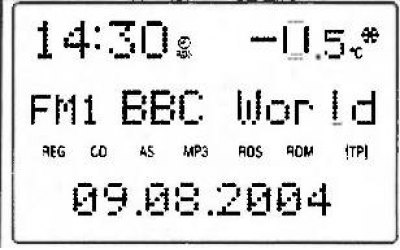

19.2 Вид поля многофункционального информационного дисплея (BID) при активации аудиосистемы

Графический информационный дисплей (GID)

Картинка с сайта: www.opelbook.ru

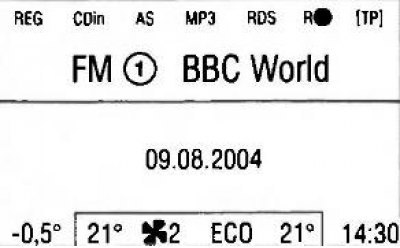

19.3 Главное меню режима индикации аудиосистемы

При выборе режима индикации аудиосистемы в поле дисплея высветится главное меню данного режима (см. иллюстрацию 19.3). В нижней части дисплея высвечиваются показания температуры наружного воздуха, текущий режим функционирования систем вентиляции, отопления и кондиционирования воздуха, текущее время. При активации аудиосистемы в поле информационного дисплея появляется информация об источнике аудиосигнала:

• Диапазон рабочих частот радиоприемника/режим проигрывателя компакт-дисков;
• Название или рабочая частота принимаемой радиостанции/номер или название записи на компакт-диске;
• В зависимости от текущих установок аудиосистемы в поле дисплея высвечиваются соответствующие индикаторы (см. ниже).

Информационный дисплей позволяет производить мониторинг текущих установок аудиосистемы и выполнять настройку параметров системы.

Органы общего управления информационно-развлекательной системой

Расположение органов управления на панели информационно-развлекательной системы приведено на иллюстрации 19.4, к которой относятся все встречающиеся в тексте ссылки.

Картинка с сайта: www.opelbook.ru

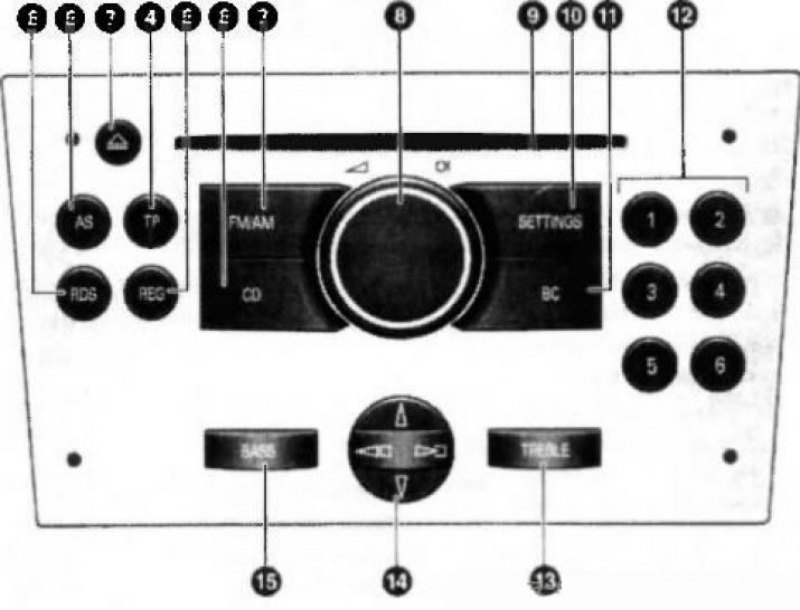

19.4 Расположение органов управления на панели информационно-развлекательной системы

Активация/деактивация аудиосистемы

Активация информационно-развлекательной системы производится нажатием на центральную кнопку поворотного регулятора громкости (8). Система будет активирована в режиме воспроизведения, который был установлен перед деактивацией системы. Для выключения системы повторно нажмите кнопку (8).

Замечание: Если активировать информационно-развлекательную систему при выключенном зажигании, то система автоматически отключится спустя 1 час.

При соответствующей комплектации предусмотрена возможность активации/деактивации системы при включении/выключении зажигания (функция автоматического включения) — для управления в этом режиме необходимо не отключая аудиосистему выключить зажигание — система деактивируется. При последующем включении зажигания аудиосистема будет активирована в том режиме, который был настроен до выключения зажигания.

Эта функция устанавливается при заводских настройках системы и активируется по умолчанию. В случае необходимости ее можно отключить аудиосистема будет активироваться/ деактивироваться только нажатием кнопки (8).

Для деактивации функции автоматического включения:

• Нажмите кнопку SETTINGS (10) — на дисплее появится надпись «Audio»;
• Нажмите нижний сектор 4-позиционного переключателя (14) — на дисплее появится надпись «System»;
• Последовательно нажимая на правый сектор 4-позиционного переключателя (14) выберите в меню пункт «Ign.Logic ON/OFF»;
• Нажимая на верхний или нижний сектор 4-позиционного переключателя (14) выберите необходимую настройку:
• при выборе «Ign.Logic ON» функция автоматического включения активирована;
• при выборе «Ign.Logic OFF» функция автоматического включения деактивирована.
• Спустя примерно 6 секунд после последнего нажатия на кнопки дисплей вернется в режим индикации основного меню.

Замечание: При отключении аккумуляторной батареи и ее повторном подключении функция автоматического отключения будет вновь активирована.

Регулировка громкости звучания

Регулировка громкости звука производится вращением рукоятки регулятора громкости (8).

Замечание: На моделях, оборудованных системой контроля уровня звука SSV (Speed Sensitive control Volume), громкость воспроизведения аудиосистемы будет регулироваться в автоматическом режиме в зависимости от скорости движения автомобиля.

При активации информационно-развлекательная система начинает воспроизводить звук с последней настроенной громкостью. При помощи соответствующего меню (см. ниже) можно настроить уровень максимальной громкости при включении. Выбранный уровень максимальной громкости при активации информационно-развлекательной системы будет установлен только в том случае, если громкость звука перед выключением системы была выше этого показателя, при этом информационно-развлекательная система должна находиться в выключенном состоянии в течение не менее 5 минут при выключенном зажигании. в случае необходимости звук можно выключить, не отключая систему в целом (блокировка звука). Для этого необходимо удерживать в нажатом положении более 2 секунд кнопку регулятора громкости (8) — на дисплее появится надпись «Mute» и источники звука отключаются.

Замечание: При приёме аудиосистемой сигнала службы дорожных сообщений (см. ниже) блокировка звука автоматически снимается.

Для снятия блокировки звука необходимо нажать на кнопку или повернуть рукоятку регулятора громкости (8) — на дисплей будет выведена индикация текущего режима воспроизведения.

Настройка параметров звучания

Настройка параметров звучания производится через соответствующее меню и кнопками «BASS» (15) «TREBLE» на на панели управления информационно-развлекательной системы. Для входа в меню настроек параметров звучания необходимо нажать кнопку «SETTINGS» (10) — на дисплее появится надпись «Audio». Если на дисплее появится надпись «Settings», нажмите на нижний сектор 4-позиционного переключателя (14) чтобы перейти к пункту меню «Audio». Выбор подлежащих регулировке параметров звучания производится последовательным нажатием на правый/левый сектор 4-позиционного переключателя (14), — в поле окна дисплея будут воспроизводиться названия выбранного параметра в следующей последовательности: «FADER» (баланс громкости передних и задних громкоговорителей) (при соответствующей комплектации) «BALANCE» (баланс громкости левых и правых громкоговорителей) «SOUND» (выбор режима эквалайзера) «ТА VOLUME» (громкость приёма дорожных сообщений) «SDVC» (система автоматической регулировки громкости в зависимости от скорости движения) «EXT.IN.VOL.» (громкость воспроизведения сигнала от внешнего источника, например, мобильного телефона) «ON VOLUME» (громкость звука при активации аудиосистемы) «FADER PTY» и т.д.

После выбора нужного параметра его регулировка осуществляется нажатием на верхний/нижний сектор 4-позиционного переключателя (14). Настройка параметров FADER, BALANCE, EXT.IN.VOL., ON VOLUME осуществляется при помощи условных единиц от -12 до +12. При выборе нужного значения оно автоматически вносится в память системы.

Замечание: Новая минимальная громкость трансляции ¦дорожных сообщений (при настройке параметра ТА VOLUME) будет установлена только в том случае, если она ниже ранее установленной минимальной громкости трансляции дорожных сообщений.

При выборе параметра SOUND настройки эквалайзера после каждого нажатия кнопки переключаются между 5 предварительно настроенными режимами — в поле окна дисплея высвечивается соответствующая надпись, например «Rock» или «Jazz». При помощи параметра SDVC можно отрегулировать уровень компенсации дорожного шума, выбрав одно из значений от 0 до 5.

Выход из режима настройки производится нажатием кнопки «SETTINGS» (10) — на дисплее высветится индикация выбранного режима воспроизведения. Выход из меню настройки может произойти автоматически по сигналу таймера при не использовании настроек более 3 секунд.

Замечание: При выходе из меню по сигналу таймера на дисплеях TID и BID высветится надпись «Audio», а затем название текущего источника аудиосигнала, — на дисплее GID появится индикация общего меню настроек «Settings».

Тембр высоких и низких частот может быть отрегулирован при помощи заранее настроенных режимов эквалайзера (см. выше) или в ручном режиме настройки.

Замечание: При настройке в ручном режиме ранее установленный режим эквалайзера отменяется.

Для ручной настройки тембра низких частот необходимо нажать кнопку «BASS» (15) — в окне дисплея высветиться соответствующая надпись и ранее выбранный уровень тембра низких частот. Регулировка осуществляется нажатием на верхний/нижний сектор 4позиционного переключателя (14). Настройка осуществляется при помощи условных единиц от -12 до +12. При выборе нужного значения оно автоматически вносится в память системы.

Замечание: Регулировка тембра низких частот распространяется на выбранный в данный момент источник аудиосигнала и запоминается отдельно для радиоприемника и для проигрывателя компакт-дисков.

Выход из режима настройки производится повторным нажатием на кнопку «BASS» или автоматически по сигналу таймера при не использовании настроек более 3 секунд. Ручная настройка высоких частот производится аналогично настройке низких частот при нажатии кнопки «TREBLE» (13).

Картинка с сайта: www.drive2.ru

Скопировал себе чтоб не потерять

Особенности магнитолы на Опель Вектра С:

· Если нажать на магнитоле стрелку вниз, то появится надпись RANDOM, и песни с диска будут проигрываться в случайном порядке.

· Если нажать стрелку вверх, то включится режим сканирования песен на диске (они будут проигрываться отрывками по 15-20 секунд).

. Есть настройка автоматического изменения громкости при увеличении скорости движения. Для включения нажимаем и удерживаем кнопку TUNER, пока не появится надпись SD-VOL 0. Стрелками вправо/влево устанавливаем режим чувствительности от 0 до 5. Опять нажимаем на TUNER.

Дорога до дома
Для включения функции «Дорога до дома» необходимо сделать следующее:
-выключить зажигание и вынуть ключ из замка зажигания
-открыть дверь водителя
-мигнуть дальним светом
После этого ближний свет и фонарь заднего хода, подсветка номера гаснут через 30 сек после закрывания двери водителя.

Стоянка в неосвещенном месте
Если необходимо оставить машину в слабоосвещенном месте, то при выключенном двигателе нужно включить поворотник влево или вправо. После этого, габариты остаются гореть только с одной стороны («указанной поворотником»).
Регулировка паузы дворников
После кратковременном нажатии вниз (один мах) выждать необходимое время и включить прерывистый режим (1 раз вверх). После этого дворники чистят стекло с заданным интервалом.
Интервал регулируется в пределах от 2 до 15 секунд. Стандартный интервал равен 4 секундам.
Чтение кодов ошибок
Если на панели приборов загорелся значок машинки с ключом — это значит, что в работе автомобиля произошли ошибки и их нужно считать, чтобы установить неисправность. Ошибки в авто имеюти разный статус, поэтому даже при их наличии индикатор Check Engine может не гореть.Так сказать, в штатном режиме, для этого требуется дилерский сканер Tech 2. А если его нет под рукой или не хочется просто так ехать к дилеру и тратить деньги и время? Для этого производитель предусмотрел ручной режим.
Для МКПП или Easytronic:
Одновременно выжимаем педали газа и тормоза и держим
Только ПОТОМ вставляем ключ в замок зажигания
Включаем зажигание (но не заводим машину !)
Ждем несколько секунд, удерживая педали, до появления сообщения
Для АКПП:
Вставляем ключ в замок зажигания.
Включаем зажигание (двигатель не заводим!)
Нажимаем на педаль тормоза и держим
Переключаем селектор АКПП в положение «D» (Drive)
Выключаем зажигание и отпускаем тормоз.
Нажимаем теперь уже вместе педаль газа, педаль тормоза и держим.
Включаем зажигание (двигатель не заводим!)
Ждем несколько секунд, удерживая педали, до появления сообщения
Если все сделано верно, то на месте пробега будет показано сообщение «ECN» (error code number) и коды ошибок.
Особенности: При нажатии на педали, важно чтобы сработали концевые выключатели, поэтому на тормоз давим со средним усилием, а газ нажимаем «в пол» до щелчка.
Первые 4 цифры показывают код ошибки, следующие две ее значение.
Ошибки показываются автоматически одна за другой, конец списка обозначается нулями (как на фото).
Если показываются только нули, то это говорит об отсутствии ошибок, расшифровка всех остальных приведена ниже.
ВАЖНО ! Если цифр 5, например, 70405, то добавьте перед ними 0, чтобы получилось 070405. Далее — как обычно

Отключение надписи InSP — Алтернативный способ:
Выключить зажигание и вынуть ключ из замка зажигания
нажать и удерживать кнопку сброса суточного пробега (дисплей на щитке приборов будет показывать счетчик пройденного пути и счетчик суточного пробега)
Вставить ключ и включить зажигание, удерживая нажатой кнопку суточного пробега
на дисплее будет мигающая индикация «InSP — — -«, потом примерно через 10 секунд на дисплее будет показан максимальный пробег («InSP 35 000 км» для бензинового двигателя или «InSP 50 000 км» для дизельного двигателя при ECO Service-Flex).
Надпись будет моргать какое-то время и затем пропадет. После этого интервал техобслуживания сброшен в начальное состояние.

Функции штатной сигнализации
Сигнализация контролирует:
-окрывание дверей автомобиля, багажника, капота, люка безобака
-проникновение в салон автомобиля при помощи -отключаемого датчика объема
-изменеие наклона автомобиля
-включение зажигания
Открытие всех окон:
после снятия авто с сигнализации необходимо удерживать кнопку на брелке «открыть»
Закрытие всех окон:
после постановки авто на сигнализацию неоюходимо удерживать кнопку на брелке»закрыть»
Test-режим БК
Для инициализации тестового режима БК на графическом дисплее (GID) при включенной магнитоле нажимаем и держим кнопку Settings до звукового сигнала (около 4 сек)
После этого переходим в режим бортовой компьютера (кнопка «BC»). Далее, нажимая кнопку BC листаем экраны тестового режима. Расшифровка некоторых параметров (дата инсталляции, версия прошивки, темп. матрицы дисплея, вольтметр, рекомендованное напряжение, яркость подсветки в %, ускорение в м/с, скорость в км/час, темп. тосола, температура датчика воздуха, расход топлива мл/сек и еще до фига чего!)

Поднятие дворников вверх зимой
Чтобы зимой на дворники не налипал снег, их можно подвинуть вверх — при выключенном зажигании потянуть рычаг вверх вниз и подержать в данном положении — дворники поднимутся
Активация автоматических стеклоподъемноков, после отключения аккумулятора. При включенном зажигании удерживать кнопки стеклоподемников «вверх» 3 секунды.
Включение печки при выключенном зажигании. После того как вынут ключ из замка, нажимаем кнопку «auto» (для климат контроля) будет циркулировать некоторое время оставшийся теплый воздух в патрубках.
