1. Скачать файл архива с драйверами, разархивировать в удобное место. Скачать
2. Открыть Диспетчер устройств.
3. Подключить адаптер OpenPort в разьем USB.
4. Найти в дереве новое устройство. Вызвать контекстное меню ПКМ. Нажать → Обновить драйверы…
5. Выбрать → Выполнить поиск драйверов на этом компьютере.
6. Нажать → Выбрать драйвер из списка уже установленных драйверов.
7. Нажать → Установить с диска → Далее.
8. Нажать → Обзор.
9. Выбрать файл установщик драйвера. Нажать → Открыть.
10. После процедуры установки драйвера, в Диспетчере устройств должен появиться адаптер OpenPort 2.0.
- Последнее изменение: 2025/03/06 20:20
- — ecarlab
Openport 2.0 — самый распространенный в России и один из самых доступных оригинальных J2534-совместимых адаптеров с поддержкой шины CAN, который может использоваться для диагностики и перепрограммирования ЭБУ автомобилей. Является промышленным стандартом для разработчиков программного обеспечения в области чип-тюнинга. Производится, собирается и тестируется в Сан-Франциско, США.
Прибор разработан компанией Tactrix Inc. на замену устаревшей версии 1.3, которая не имела поддержки шины CAN. Изначально, адаптеры серии Openport создавались для работы совместно с ПО EcuFlash, предназначенного для перепрограммирования и редактирования прошивок блоков управления, устанавливаемых на автомобили Mitsubishi и Subaru. Для этих целей в адаптере были реализованы возможности подачи напряжения разрешения программирования на 1,3,9,11,12,13 пины OBD-II разъема или AUX 2.5mm, для использования внешнего коннектора. Отличительной особенностью нового адаптера, помимо поддержки шины CAN, решено было сделать возможность работы со сторонним ПО по протоколу J2534. Для этого был создан специальный драйвер и библиотека, с которой может взаимодействовать любая программа. Такая особенность позволила прибору получить широкую популярность как у разработчиков ПО, так и у специалистов в области диагностики и чип-тюнинга автомобилей.
EcuFlash
EcuFlasher — freeware проект от создателя адаптера Openport. Последнюю актуальную версию (релиз) вы всегда можете скачать с официального сайта производителя. Последнюю актуальную beta-версию, а так же предыдущие официальные и неофициальные релизы вы можете скачать с сайта проекта EvoScan. ПО распространяется бесплатно, может быть установлено и использовано всеми желающими на свой страх и риск. Обращаем ваше внимание, что не смотря на свой статус, публичные beta-версии достаточно стабильны чтобы вы могли использовать их для работы с автомобилями. В своей повседневной работе мы сами используем последнюю актуальную beta-версию. Дистрибутив программы содержит все необходимые для работы драйверы и библиотеки включая Windows J2534 DLL обеспечивающую поддержку работы со сторонним ПО. Если вы собираетесь использовать Openport 2 только для работы со сторонним ПО вы можете скачать драйверы и J2534 DLL отдельно. Подробнее о работе с этим программным продуктом, вы можете узнать из нашей статьи.
Альтернативное ПО
Openport 2.0 — универсальный J2534-совместимый адаптер, а значит он может использоваться с большим количеством программных продуктов, поддерживающих данный протокол. Без его использования, на сегодня, не возможен нормальный тюнинг современных ЭБУ, как отечественного так и импортного производства, с использованием отечественных загрузчиков. Даже чип-тюнинг ВАЗ и УАЗ, оснащенных такими блоками как Bosch МЕ17.х, M75, M86, не возможно представить без использования J2534 адаптера, т. к. работа через с ними, осуществляется по CAN-шине. Прибор протестирован в работе со следующими программными продуктами: PCM Flash, Combiloader, Chiploader, Openbox, MMC Flasher, Multiflasher, BitBox и многими другими! Поддерживается так же большое количество OEM решений для перепрограммирования блоков (Honda, Mitsubishi и др…) и диагностические комплексы ПО дилерского уровня (хорошая совместимость с Toyota Techstream), а так же по для диагностики и логгирования от сторонних производителей (EvoScan, OpenDiag). На рынке также имеются продукты для кодирования блоков и работы с одометрами (EcuCe, MD Flasher).
Технические характеристики
- 32-битный процессор производства ARM (частота 72Mhz)
- поддержка USB 2.0 full speed
- Возможность обновления микропрограммы
- Поддержка следующих OBD-совместимых протоколов:
- CAN 2.0 (CAN/ISO15765)
- K-line (ISO9141/ISO14230(KWP2000)/dual K line)
- J1850 (PWM/VPW)
- J2534, поддержка режима PassThru с использованием Windows DLL
- Встроенный логгер с возможностью записи на карты памяти microSD / microSDHC
- Встроенный мультиплексор
- Поддержка получения данных для логгера от оборудования Innovate Motorsports через 2.5mm разъем
Внимание — это не клон! C 2010 года наша компания является эксклюзивным дилером Tactrix в России и поставляет только оригинальную продукцию производства Tactrix Inc.
Всем как обычно !
Время идёт, материала ещё много не выложено, но и лень чего то всё больше свесив ноги, сидит на шее =С… Однако иногда бывает так, что пройденные грабли не всегда учат и сталкиваешься с ними вновь. По этому преодолевая лень, решил написать, как я думаю, чуточку полезную запись.
И так, многие слышали о так называемом чип-тюнинге. Слово «Чип» для обычного автовладельца по неведомым мне причинам даже не вызывает ни каких вопросов и большая часть всегда думает что это слово в одностороннем порядке образовано лишь от программной части =\ … Ну это так, чуточку отступления для EPROM / ECMLink / DSMLink и размышлений…
В данной записи речь немного о другом. Именно с чего начать своё знакомство, если Вы вдруг заинтересовались (для начала) диагностикой своего авто. Далеко в сторону уходить не буду, т.к. интересуюсь только 2мя моделями авто в мире, по этому, всё сново обычным деревенским языком, на примере моей лапыньки ^_^.
Понятное дело существует множество типов Эку: с разным програмным обеспечение, разным протоколом данных, разными разъёмами… Впервые столкнувшись с такой необходимостью, пользователи в основном, сразу же встречают на своём пути аббревиатуру — OBD.
OBD (On-board diagnostics — бортовая диагностика) это общий термин, относящийся к самодиагностике автомобиля и возможности получения информации от бортовых систем. Это так называемый стандарт, подразумевающий под собой возможность считывания информации по способу поддержки определённых протоколов данных. Т.е. обычно самый доступный способ продеагностировать своё авто на коленке это — ELM 237. Но как мы понимаем у нас всё таки не самые обыкновенные машинки, а значит всё так легко быть по определению не может. ELM 237 — это всего лиш название чипа, который поддерживает ограниченное число протоколов и данных, в который собственно говоря не входит «расшифровка» данных MUTII, единственное что нам и нужно. (Нам — это европейским и Японским G2)
Делая выводы, понимаем что нам потребуется спецефическое оборудование, например — OpenPort. Это лучший вариант, в отличии от оригинального мультитестора MB991502, который стоит 260 000 =D
Существует 2 версии на рынке: OpenPort 1.3u и 2.0 В чём отличие ?! В возможности работы с CAN-овскими машинами. Ну и в том что 2.0 соответствует стандарту J2534 который сейчас получает все большее распространение. Соответственно OP 2.0 можно использовать не только на мицубах и субарах но и на многих других машинах диагностический софт которых поддерживает работу с адаптерами стандарта J2534 (мазды, тойоты, нисаны…).
Купить его, не самая сложнаяч задача. Держа его в руках, главное для начала хотя бы представлять что с ним можно делать =). В зависимости от ваших эку, можно шить, прошивать, перешивать и просто деагностировать свои мозги (ну и мозги машинки за одно).
Вот мы и подошли к цели моей статейки. С чего начать ?!
1. Во первых, при соединении нашего адаптера с ПК, нам понадобятся драйвер. В наше время больший % населения пользуется Windows 7, а значит проведу пример на ней. Для установки машина нам не нужна, просто вставляем шнур в адаптер, подключаем к ПК и видим что оборудование не может быть определено.
Я долго мучился с поиском подходящих драйверов, но единственное что мне подошло, это версия 1004341. (кому понадобится пишем мне в лс, скину, если сами не найдёте) Устанавливать её просто через сетап не получится, проводим установку, идём в диспетчер устройств и уже только от туда делаем обновление.
2. Шнур прочитался как Pass-Thru. Всё верно. Далее что нам нужно, это программа диагностики. Существует множество вариаций, но ключики находятся не для всех, да и не всё проверенно временем, так что останавливаемся на софте от наших духовных братьев с забугорных DSM форумов — EVOScan.
3. Обязательным условием для жестнянки (существует 2 разновидности ECU — металлические и пластиковые, не шьющиеся и прошиваемые соответственно) является наличие версии EVOScan 2.9.0092 (которые администраторы форума подгоняли вручную для избежания проблем с подключением именно опять же наших машинок)

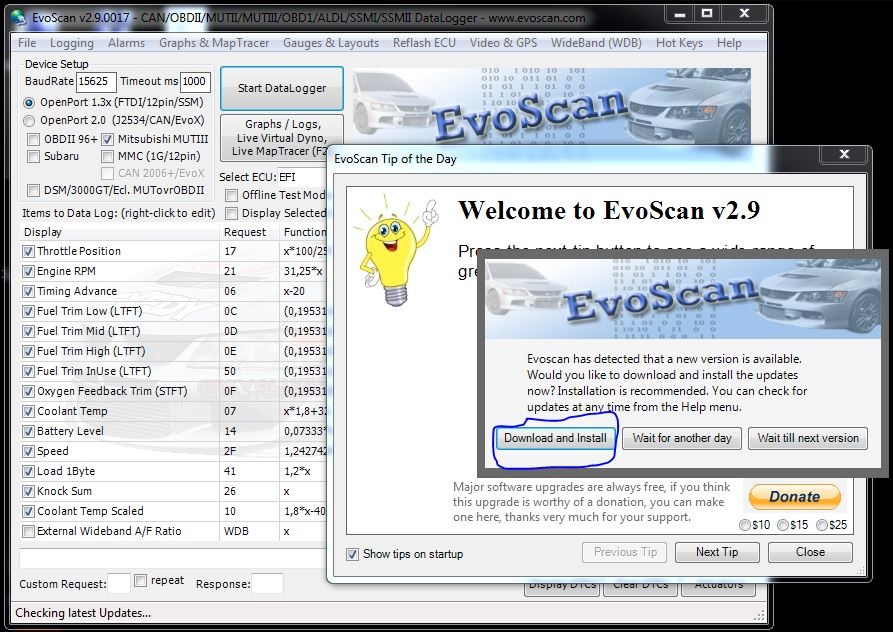

4. И так. Находим программку (если нет, пишем мне), устанавливаем её, запускаем. Видим:
5.
6.

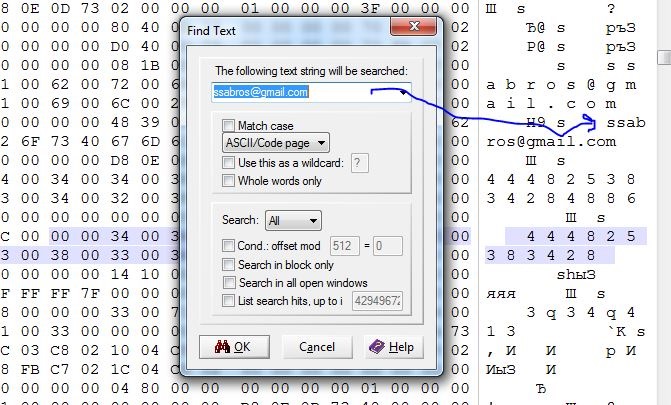

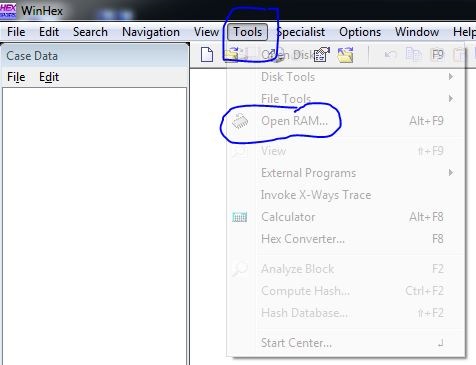

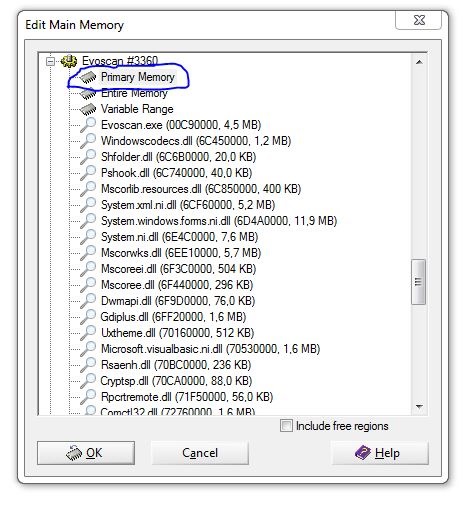

Что же нам делать ?! Качаем программку WinHex любой версии которую найдёте, в моём случае — v17.9 . Запускаем её. И снова выполняем пункт №5. Т.е. запускаем WinHex, и только после этого запускаем ЭвоСкан.
7.
8.
9.
10.
11.

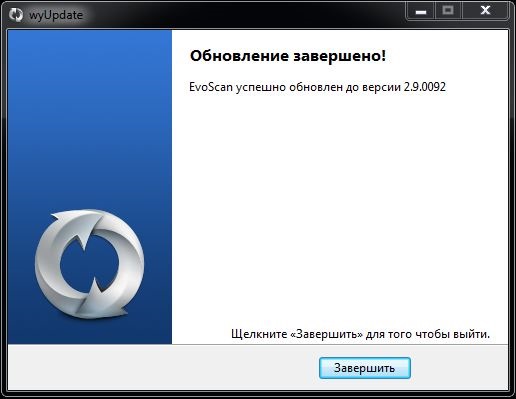

12. Поздравляю, Вы прошли активацию.
13.
14.

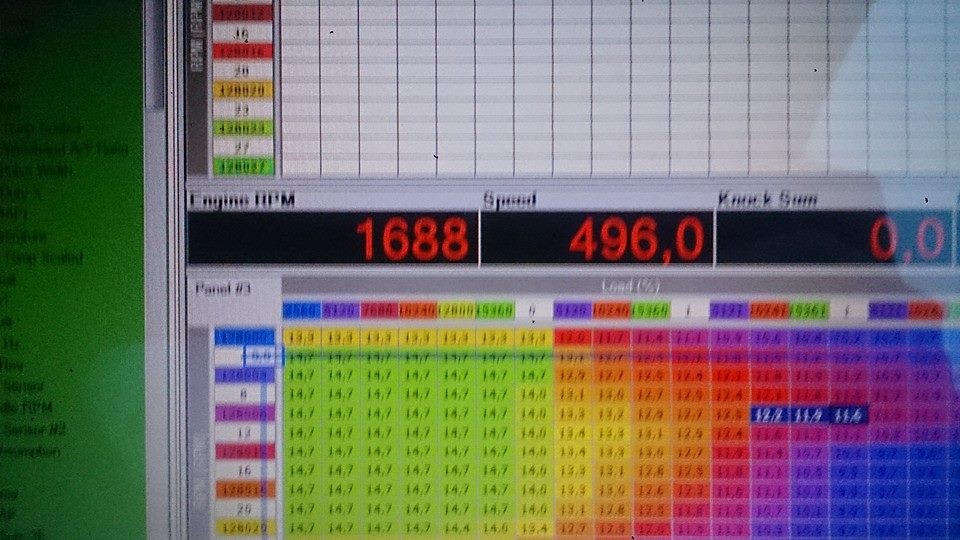

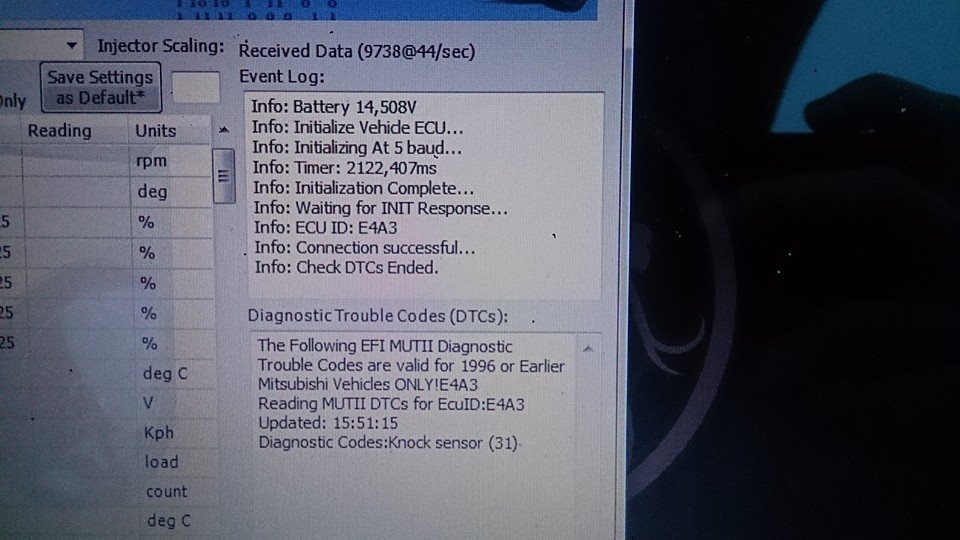

Всё, установка всего нужного нам для диагностики софта закончена. Далее остаётся лишь соединиться с машинкой.
15.
16.
17.
Это не всё что я хотел сказать, но теория мало кому нужна =) Так что надеюсь практика хотя бы кому нибудь пригодится =) Удачной диагностики !
P.S. Ребятки, пожалуйста, не пишите мне по поводу данной темы, 10 лет прошло, я ничего не шарю уже давно!
-
#1
ВСЕ СЕКРЕТЫ И МИФЫ АДАПТЕРА OPENPORT 2.0 В ОДНОМ МЕСТЕ
100% РАБОЧИЕ ПРОГРАММЫ И ДРАЙВЕРА
ГДЕ КУПИТЬ АДАПТЕР ХОРОШЕГО КАЧЕСТВА
КАК НЕ ЗАБЛОКИРОВАТЬ АДАПТЕР
БОИТСЯ ЛИ ИНТЕРНЕТА
ПЕРЕПАЙКА / ДОРАБОТКА
С КАКИМИ ПРОГРАММАМИ РАБОТАЕТ.
ПОДРОБНЕЕ В РОЛИКЕ:
——————————————
——————————————
СПИСОК ПРОГРАММ С КОТОРЫМИ РАБОТАЕТ OPENPORT 2.0 :
Вы должны быть зарегистрированы для просмотра ссылок
КУПИТЬ ТУТ:
Вы должны быть зарегистрированы для просмотра ссылок
ДРАЙВЕРА И ПРОГРАММЫ:
Вы должны быть зарегистрированы для просмотра ссылок
То же самое на Google Drive:
Вы должны быть зарегистрированы для просмотра ссылок
————————————-
ДОПОЛНЕНИЕ — Инструкция по установке драйверов:
Последнее редактирование:
-
#2
OPENPORT 2.0, Toyota Techstream 9.3, 16.2 не входит в режим Castomisation в системах управления стеклоподъёмниками, замками, AHS. Вечно идёт загрузка. Теряет связь похоже.
Lexus LX470 2000г/в. амер. Ноут с Win10.
-
#3
По ссылке на облако драйвера только на Win XP и 2 программы. Где драйвера на Win 7/10 и прога для теста адаптера???
-
#5
Из описания так и не понял — будет ли работать с evoscan, в частности с субару импреза 1997 года с разъёмом обд2, но с отсутствующей К-лайн?
Если не будет работать, то заморачиваться со шнурком опенпорт 1.3?
-
#6
купил китайский ор третьи сутки не могу установить дрова на этот гребаный фул чип . помогите
-
#7
-
openport2_setup.rar
7,2 МБ
· Просмотры: 1 804
-
#8
Сканматик отлом работате с openport?
-
#9
остальные папки открываются с помощью 7z архиватора
-
#10
Скачал вот этот флешер
Вы должны быть зарегистрированы для просмотра ссылок
подключился к машине ! Openport мигнул диодами и потух! Ноут не видит, диоды при подключении не мигают! Подлежит восстановлению??? С уважением! Любую информацию
-
#11
Здравствуйте. Скажите а существуют программы диагностики Openport 2.0 или это чисто флешер? Если конкретно то под Лифан Солано 620, MT22U, но можно и мультимарочные (на всякий случай ). Или для этого необходимы другие приборы, типа SM2 PRO, delphi ds150e (я рассматриваю китайские варианты). Либо кто то что нибудь посоветует, согласно своему большому профессиональному опыту?
-
#12
Здравствуйте. Скажите а существуют программы диагностики Openport 2.0 или это чисто флешер? Если конкретно то под Лифан Солано 620, MT22U, но можно и мультимарочные (на всякий случай ). Или для этого необходимы другие приборы, типа SM2 PRO, delphi ds150e (я рассматриваю китайские варианты). Либо кто то что нибудь посоветует, согласно своему большому профессиональному опыту?
Я пользуюсь Delphi мне хватает.
-
#13
Скачал вот этот флешер
Вы должны быть зарегистрированы для просмотра ссылок
подключился к машине ! Openport мигнул диодами и потух! Ноут не видит, диоды при подключении не мигают! Подлежит восстановлению??? С уважением! Любую информацию
Это он умервосстанавливать смысла нет. У меня так же погас. Спонтанно.прошил им несколько блоков.делал диагностику.месяца 4 рлтом фаталити,Перепробовал все .способы.лежит.прозванивал цепи питания. Все живое. Процессор стерся?хрен его знает. Уменя в программаторе нет именно этого процессора. Чтоб слить прошивку. Глянуть хоть что то есть там? Или пусто
-
#14
при установке видит только как com как сделать чтобы видел как passtru ?
-
#15
при установке видит только как com как сделать чтобы видел как passtru ?
Нужно читать инструкции. Я зря что-ли всё это прохавал и положил вам в готовом виде..
-
#16
Нужно читать инструкции. Я зря что-ли всё это прохавал и положил вам в готовом виде..
а вон не помогает на 11 винде инструкции уж извините
-
#17
Нужно читать инструкции. Я зря что-ли всё это прохавал и положил вам в готовом виде..
ВСЕ СЕКРЕТЫ И МИФЫ АДАПТЕРА OPENPORT 2.0 В ОДНОМ МЕСТЕ
Посмотреть вложение 2537100% РАБОЧИЕ ПРОГРАММЫ И ДРАЙВЕРА
ГДЕ КУПИТЬ АДАПТЕР ХОРОШЕГО КАЧЕСТВА
КАК НЕ ЗАБЛОКИРОВАТЬ АДАПТЕР
БОИТСЯ ЛИ ИНТЕРНЕТА
ПЕРЕПАЙКА / ДОРАБОТКА
С КАКИМИ ПРОГРАММАМИ РАБОТАЕТ.ПОДРОБНЕЕ В РОЛИКЕ:
——————————————
——————————————
СПИСОК ПРОГРАММ С КОТОРЫМИ РАБОТАЕТ OPENPORT 2.0 :
Вы должны быть зарегистрированы для просмотра ссылок
КУПИТЬ ТУТ:
Вы должны быть зарегистрированы для просмотра ссылок
ДРАЙВЕРА И ПРОГРАММЫ:
Вы должны быть зарегистрированы для просмотра ссылок
Добрый день. Это видео пересмотрел несколько раз, и все уроки по обучению. Огромное спасибо за вашу работу. Есть желание научиться. Первой машиной будет lancer x 1.5 ЭБУ E6T70975 надо Е2, лучше + TUN. OPENPORT 2.0 заказал с Aliexpress.
1. Тут на форуме создал тему по этому поводу, но не совсем понял, пишут что мне нужно ещё купить ключ PCM 67 in 1, через Ecuflash заблокируется, в видео насколько я понял ты говоришь что можно и Ecuflash.
2. Если лучше купить то вот это оно
Вы должны быть зарегистрированы для просмотра ссылок
или лучше уже комплектом вот так
Вы должны быть зарегистрированы для просмотра ссылок
3. Из облака с маил.ру у меня не получается скачать папку с драйверами, только для XP и папку с Ecuflash, может из-за того что я с украины, можно попросить на гугл диск скинуть.
Заранее спасибо
-
#18
Добрый день. Это видео пересмотрел несколько раз, и все уроки по обучению. Огромное спасибо за вашу работу. Есть желание научиться. Первой машиной будет lancer x 1.5 ЭБУ E6T70975 надо Е2, лучше + TUN. OPENPORT 2.0 заказал с Aliexpress.
1. Тут на форуме создал тему по этому поводу, но не совсем понял, пишут что мне нужно ещё купить ключ PCM 67 in 1, через Ecuflash заблокируется, в видео насколько я понял ты говоришь что можно и Ecuflash.
2. Если лучше купить то вот это оно
Вы должны быть зарегистрированы для просмотра ссылок
или лучше уже комплектом вот так
Вы должны быть зарегистрированы для просмотра ссылок
3. Из облака с маил.ру у меня не получается скачать папку с драйверами, только для XP и папку с Ecuflash, может из-за того что я с украины, можно попросить на гугл диск скинуть.
Заранее спасибо
Вы должны быть зарегистрированы для просмотра ссылок
Если говорят, значит так и есть. Не спорь с профессионалами. Купи 67 in 1
-
#19
спасибо пришел к выводу что нужно купить оригинальны open Port и не стоит доверять китайским клонам
-
#20
Вы должны быть зарегистрированы для просмотра ссылок
Если говорят, значит так и есть. Не спорь с профессионалами. Купи 67 in 1
Спасибо за дельный совет и Гугл диск.
Samik
Администратор
Команда форума
-
#1
Для того чтобы программа Vediamo работала со шнурком OpenPort 2.0, его для этого, с перва нужно подготовить и грамотно настроить.
Нам понадобятся։
1. Программа Vediamo 4
2. Шнурок OpenPort 2.0
3. И драйвер для шнурка можно скачать с официального сайта
Инструкции
1. Надеюсь Vediamo уже установлена, если да то устанавливаем драйвер
2. Подключаем шнурок и ручным образом (из диспетчера устройств) обновляем драйвер шнурка из пути C:\Program Files (x86)\OpenECU\OpenPort 2.0\drivers
3. Запускаем редактор реестра, идем по пути:
Для Windows 7
\HKEY_LOCAL_MACHINE\SOFTWARE\Wow6432Node\PassThruSupport.04.04\
Для Windows 10
\HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows\CurrentVersion\Setup\PnpResources\Registry\HKLM\SOFTWARE\PassThruSupport.04.04\
Там должна быть папка, копируем его название (у меня было Tactrix Inc. — OpenPort 2.0 J2534 ISO/CAN/VPW/PWM)
4. Открываем файл slave.ini, которая находится в папке C:\Program Files (x86)\Vediamo\Caesar\driver, находим раздел [PartJ] и в строке DeviceName вставляем имя шнурка, в моем случай раздел виглидит так:
[PartJ]
PassThruVersion=»04.04″ ; should be «02.02» or «04.04»
DeviceName=»Tactrix Inc. — OpenPort 2.0 J2534 ISO/CAN/VPW/PWM»
5. Запускаем Vediamo, нажимаем Update и настраиваем как на скрине
Видео инструкции по установке и настройке
-
#3
thank you very much for sharing
igorex
Участник форума
Форумчанин
-
#7
По аналогичной схеме у меня Vediamo работает с Mangoose JLR
-
#8
Всем Привет, загорелся желанием усовершенствовать свою машину новым ПО. Купил J2534 OpenPort 2.0 + диски + шнур и теперь встал вопрос с программой Vediamo 04.02. .Подскажите все самому сделать реально ? Спасибо
Galaxy
Участник форума
Форумчанин
-
#9
Дтски не нужны.
Конечно реально. В этом форуме все написано так чтобы все могли сделать все самому.
-
#10
Galaxy, Буду пробовать. Теперь нужно у админа купить Vediamo 04.02
-
#11
Fehler: steuergerät nicht initialisierbar (Reizung fehlgeschlagen) Ursache: CAESER:ChannelManager: 03029. ECU responded with a refuse message to the in
кто знает как победить ?
Samik
Администратор
Команда форума
-
#12
Fehler: steuergerät nicht initialisierbar (Reizung fehlgeschlagen) Ursache: CAESER:ChannelManager: 03029. ECU responded with a refuse message to the in
Когда именно получаете эту ошибку, к чему подключаетесь?
-
#13
Нахожу sbf , включаю зажигание, нажимаю соединить с блоком, выходит такая ошибка
weryo
Участник форума
Форумчанин
-
#15
проверь если возожности вьйберит can1 uds 800 и попробуй связатся
-
#16
weryo, Co. Переставлял , результат такой же
-
#17
Установил по аналогии с mongoosepro, все работает)
-
#18
Подскажите, у кого есть опыт работы данным набором с автомобилями Vito cdi w638? Интересует конкретно работа с ЕБУ. Видит ли набор ЕБУ и можно ли производить смену кодировок самого блока? Поиск не однозначен: кто-то говорит работает, кто-то говорит что блок не обнаруживается.
Заранее благодарю за ответ!
