Инструкция по эксплуатации

DVD Рекордер

Модель № DMR-ES35V

Начало

эксплуатации

Запись

ВоспроизведениеРедактированиеПеремещение

Web Site: http://www.panasonic-europe.com

Уважаемый
покупатель!

Благодарим вас за приобретение нашего
изделия. Для достижения оптимальных
характеристик и безопасности внимательно
прочтите настоящую инструкцию.

Перед тем как подключать, использовать или
настраивать настоящее изделие, полностью
прочтите инструкцию.
Сохраните это руководство для дальнейших
справок.

Региональный номер,
поддерживаемый данным аппаратом

Региональные номера присваиваются
проигрывателям DVD и DVD-Video в
соответствии с местом их продажи.

Региональный номер данного аппарата – “5”.

≥
≥Аппарат воспроизводит DVD-Video,

помеченные этикетками, содержащими
символы “5” или “ALL”.

Например:

1

5

ALL

2

5

(копирование)

функции

Обычные

материалы

Справочные

EE

RQTV0140-1

Картинка с сайта: manualmachine.com

ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

GPELOCTEPE·EHNE!

B ÍTOM YCTPOÆCTBE NCGOJV„YETCR JA„EP.
GPNMEHEHNE PEFYJNPOBOK N HACTPOEK, OTJN¨HSX OT
HN·EOGNCAHHSX, MO·ET GPNBECTN K OGACHOMY
JA„EPHOMY OøJY¨EHND.
HE OTKPSBAÆTE KPSWKY N HE GPON„BOLNTE PEMOHT
CAMN—JY¨WE GOPY¨NTV ÍTO KBAJNINUNPOBAHHOMY
CGEUNAJNCTY.

ПРЕДУПРЕЖДЕНИЕ:

ДЛЯ УМЕНЬШЕНИЯ РИСКА ВОЗНИКНОВЕНИЯ ПОЖАРА,
ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ПОВРЕЖДЕНИЯ
ИЗДЕЛИЯ НЕ ПОДВЕРГАЙТЕ ДАННЫЙ АППАРАТ
ВОЗДЕЙСТВИЮ ДОЖДЯ, ВЛАГИ, БРЫЗГ ИЛИ КАПЕЛЬ, И НЕ
СТАВЬТЕ НА АППАРАТ ПРЕДМЕТЫ, НАПОЛНЕННЫЕ
ЖИДКОСТЯМИ, ТАКИЕ, КАК ВАЗЫ.

GPELOCTEPE·EHNE!

≥ HE CJELYET YCTAHABJNBATV NJN PA„MEQATV LAHHSÆ

AGGAPAT B KHN·HOM WKAIY, BCTPOEHHOM WKAIY NJN LPYFOM
OFPAHN¨EHHOM GPOCTPAHCTBE LJR TOFO, ¨TOøS COXPAHNTV
YCJOBNR XOPOWEÆ BEHTNJRUNN. YLOCTOBEPVTECV, ¨TO
WTOPS N LPYFNE GOLOøHSE GPELMETS HE GPEGRTCTBYDT
HOPMAJVHOÆ BEHTNJRUNN LJR GPELOTBPAQEHNR PNCKA
GOPA·EHNR ÍJEKTPN¨ECKNM TOKOM NJN BO„HNKHOBEHNR
GO·APA N„-„A GEPEFPEBA.

≥ НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ АППАРАТА

ГАЗЕТАМИ, СКАТЕРТЯМИ, ШТОРАМИ И ПОДОБНЫМИ ПРЕДМЕТАМИ.

≥ НЕ РАЗМЕЩАЙТЕ НА АППАРАТ ИСТОЧНИКИ ОТКРЫТОГО ПЛАМЕНИ,

ТАКИЕ, КАК ГОРЯЩИЕ СВЕЧИ.

≥ ВЫБРАСЫВАЙТЕ БАТАРЕИ В МУСОР, УЧИТЫВАЯ ОХРАНУ

ОКРУЖАЮЩЕЙ СРЕДЫ.

ЭТОТ АППАРАТ ПРЕДНАЗНАЧЕН ДЛЯ
ИСПОЛЬЗОВАНИЯ В КЛИМАТЕ СРЕДНЕЙ ПОЛОСЫ.

Пpимep мapкиpoвки: ± ± 1 A ± ± ± ± ± ± ±

Элeмeнты кoдa: 3-ий cимвoл

(1–2001 г
4-ый cимвoл
(A–янвapь, B–фeвpaль, …,
L–дeкaбpь)

(Внутри аппарата)

—

гoд изгoтoвлeния

., 2–2002 г ., 3–2003 г ., …);

—

мecяц изгoтoвлeния

Это изделие может принимать радио помехи, обусловленные
переносными телефонами. Если такие помехи являются
очевидными, увеличьте, пожалуйста, расстояние между
изделием и переносным телефоном.

Сетевая вилка должна быть расположена вблизи оборудования
и быть легко достижима, а сетевая вилка или переходник
прибора должны оставаться быстро доступными.

-Если Вы увидите такой символ-

Информация по обращению с отходами для
стран, не входящих в Европейский Союз

Действие этого символа распространяется
только на Европейский Союз.
Если Вы собираетесь выбросить данный
продукт, узнайте в местных органах власти
или у дилера, как следует поступать с
отходами такого типа.

Pacпoлoжeниe

мapкиpoвки: Зaдняя, нижняя или бoкoвaя пaнeль

ycтpoйcтвa

/MU3RFFQQ
|<FWDKREMHKKVqJSRQEROQWHMHPEJRSUONHJFW
,HOHSDMYKRIRDNRKD3,|2DTQWHJSDE
JRWSHgQWHMHq}FSRNFM\gVQOHMQUSDEHKIRODPF
ODWVJSRQEROFWEDJSQ\FMREQQoWRQOHMQH
QFJRMY\HWFUEFWSRIRPFRRWEHWFWEQQFKDFWRUTHq
QKFWS\NXQHqJRNFJM\DWDXQQQJSQPHKQPVPQ
WH[KQoHFNQPQFWDKODSWDPQ}

Clejaho b MajaØÎnn
Mauywnta Íjektpnk Nhlactpnaj Ko., Jtl.
1006 Kaloma, Ocaka, Rgohnr

2

RQTV0140

Картинка с сайта: manualmachine.com

Меры предосторожности

Об описаниях в настоящей

Не устанавливайте аппарат на
усилители или оборудование,
которое может нагреваться до
высокой температуры.

Перегрев может вывести аппарат из
строя.

Прежде чем перемещать аппарат, убедитесь, что
дисковод пуст.

В противном случае это может привести к серьезному
повреждению диска и аппарата.

∫Меры предосторожности при установке

≥Не следует устанавливать или использовать аппарат вблизи

мощных магнитов или электромагнитных устройств. Такие
устройства могут повредить ранее осуществленные записи VHS.

≥Не ставьте на аппарат сверху никаких тяжелых предметов и не

устанавливайте его в замкнутом пространстве. Обеспечьте
достаточную циркуляцию воздуха.

≥Аппарат не следует устанавливать в вертикальном положении. Он

предназначен для работы в горизонтальном положении.

∫Важно

Обратите внимание, что запись ранее записанных лент, дисков или
другого опубликованного или широковещательного материала
может нарушать законодательство об авторских правах.

∫Ради Вашей безопасности

Не снимайте наружную крышку.
Прикасаться к внутренним деталям опасно – это может привести к
их повреждению.
Во избежание поражения электрическим током не снимайте
крышку. Внутри аппарата нет деталей, обслуживаемых
пользователем. Предоставьте все обслуживание
квалифицированному обслуживающему персоналу.

∫Берегите окружающую среду

См. “Power Save” на стр. 59.

∫Примите меры предосторожности, прежде чем

пользоваться аппаратом

Не допускайте:

≥Влажности и пыли.
≥Высоких температур, например, прямых солнечных лучей.
≥Магнитных или электромагнитных предметов.
≥Прикосновения к внутренним деталям аппарата.
≥Воды и некоторых других жидкостей.
≥Молнии. (Во время грозы выключайте из аппарата разъем

антенны.)

≥Попадания тяжелых предметов на аппарат.
≥Подключения или управления оборудования мокрыми руками.
≥Использования сотового телефона, поскольку он может привести к

возникновению помех, способных повлиять на изображение и звук.

Что следует делать:

≥Вытирайте аппарат чистой и сухой тканью.
≥Устанавливайте аппарат в горизонтальное положение.
≥Не включайте аппарат, телевизор и другое оборудование до

полного завершения соединения.

∫Примечания к данной инструкции

≥Названия компаний, наименования изделий и все другие названия

в данной инструкции являются торговыми марками или
зарегистрированными торговыми марками соответствующих
корпораций.

≥В данной инструкции по эксплуатации в основном описаны

операции с использованием пульта дистанционного управления.

≥Содержимое экранов, использованное в настоящей инструкции, не

обязательно совпадает с тем, что увидите на экране вы.

инструкции по эксплуатации

≥Страницы, на которые производится ссылка, обозначаются как

(l ±±).

Полезные функции

С помощью аппарата можно пользоваться как DVD, так и VHS.
Данный аппарат для записи цифровых видеодисков способен
качественно записывать изображения и звук на цифровые
видеодиски с возможностью быстрого произвольного доступа. Это
позволило реализовать множество новых функций, которые
недоступны при записи на магнитную ленту. Некоторые из этих
функций приводятся ниже.

ª DVD

Выход с прогрессивной разверткой (l 13, 16)

Подключив телевизор, совместимый с выходом с прогрессивной
разверткой, можно воспринимать более качественные изображения
с меньшим мерцанием, нежели может позволить обычный телевизор
(с чересстрочным выходом).

Финализация (l 56)

Эта функция позволяет воспроизводить записанные диски DVD-R, DVD-R
DL, DVD-RW, +R и +R DL на других проигрывателях.

Моментальное воспроизведение (l 26)

Нет необходимости перемотки или поиска изображения. При
помощи навигационного меню Direct Navigator вы сможете сразу
перейти на начало ранее выполненной видеозаписи.

Быстрый просмотр (l 26)

Эта функция позволяет быстро просматривать новости,
информацию и другие программы.

Беглое воспроизведение (l 21)

Не нужно ждать окончания записи. Не прерывая записи, можно
воспроизводить записываемое в данный момент изображение с
самого начала.

Моментальная запись (l 18)

Больше не нужно искать свободное место на диске. При нажатии
кнопки записи аппарат выделяет существующее дисковое
пространство и сразу же начинает запись.

Одновременная запись и воспроизведение (l 21)

С помощью этой функции можно воспроизводить ранее записанную
видеопрограмму во время записи другой программы.

Временной переход (l 27)

Эта функция позволяет перейти к указанной сцене при
воспроизведении.

ª Общие сведения

Быстрое перемещение (копирование) (l 45, 47)

Эта функция позволяет выполнять копирование с VHS на DVD и
наоборот.

∫Дисплеи

Дисплеи, показанные в настоящей инструкции, являются
примерами. В действительности содержимое дисплеев зависит от
дисков.
≥В определенных обстоятельствах значки будут отображаться

серым цветом, и при щелчке они не будут реагировать. Это
означает, что функция, представленная данным значком,
отключена.

ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ/Меры предосторожности/Об описаниях в настоящей инструкции по эксплуатации/Полезные функции

3

RQTV0140

Картинка с сайта: manualmachine.com

Содержание

Начало эксплуатации

ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ …………. 2

Меры предосторожности …………………………………………………………. 3

Об описаниях в настоящей инструкции по эксплуатации ………. 3

Полезные функции …………………………………………………………………… 3

Аксессуары ……………………………………………………………………………….. 5

Информация о дисках ……………………………………………………………….6

Диски, которые можно использовать для записи и

воспроизведения [12 см/8 см] ……………………………………………….. 6

Диски только для воспроизведения [12 см/8 см]……………………….. 7

О форматах записи………………………………………………………………….. 7

Невоспроизводимые диски………………………………………………………. 7

Информация о логотипах …………………………………………………………. 7

Совместимость дисков с используемым телевизором ………………. 8

Обращение с диском ……………………………………………………………….. 8

Обслуживание …………………………………………………………………………..8

Использование дисков DVD-R, DVD-R DL, DVD-RW,

+R, +R DL и +RW с этим аппаратом ……………………………………….. 9

Справочное руководство по органам управления ………………… 10

Пульт дистанционного управления ……………………………………….. 10

Основной блок ……………………………………………………………………….. 11

Дисплей блока……………………………………………………………………….. 11

ШАГ 1 Подключение ………………………………………………………………. 12

Подключение телевизора ………………………………………………………. 12

Подключение усилителя или системного компонента……………… 13

≥Подключение усилителя с цифровым входом ………………………. 13

≥Соединение со стереоусилителем (аналоговое соединение)…. 13

Выходы DVD и DVD/VHS………………………………………………………… 13

Чтобы получить еще более высокую точность ………………………… 13

≥Соединение с разъемом S Video …………………………………………… 13

≥Подключение к компонентным видеоразъемам ……………………. 13

ШАГ 2 Автонастройки ……………………………………………………………. 14

Автоматические настройки ……………………………………………………. 14

ШАГ 3 Настройка для совмещения с используемым

телевизором и пультом дистанционного управления ……….. 15

Если на этот пульт дистанционного управления

реагируют другие изделия Panasonic ………………………………….. 15

Выбор типа телевизора………………………………………………………….. 15

Работа с телевизором ……………………………………………………………. 15

Для просмотра изображения с прогрессивной разверткой………. 16

≥Примечание для владельцев телевизоров системы

PAL, совместимых с прогрессивной разверткой ………………… 16

Запись

Запись телевизионных программ …………………………………………… 17

Как вставлять диски………………………………………………………………. 17

Установка видеокассеты ……………………………………………………….. 17

Порядок записи……………………………………………………………………… 18

≥Режимы записи и приблизительное время записи ………………… 19

≥Экран “Формат” …………………………………………………………………… 20

≥При извлечении записанного диска ……………………………………… 20

Как указать время прекращения записи …………………………………. 21

Выберите тип канала записи звука ………………………………………… 21

Воспроизведение диска DVD при записи видеокассеты VHS ….. 21

Воспроизведение видеокассеты VHS при записи диска DVD ….. 21

Просмотр телепередач во время записи…………………………………. 21

Воспроизведение во время записи …………………………………………. 21

≥Воспроизведение с начала заголовка,

который записывается. – Беглое воспроизведение …………… 21

≥Воспроизведение ранее записанного

заголовка во время записи.

– Одновременная запись и воспроизведение ……………………. 21

Режим гибкой записи (FR) ……………………………………………………… 22

Запись по таймеру ………………………………………………………………….. 23

Предосторожности при использовании записи по таймеру ……… 23

Запись по таймеру …………………………………………………………………. 23

Использование системы SHOWVIEW ……………………………………… 23

Ручное программирование ……………………………………………………… 24

≥Проверьте, измените или удалите программы………………………. 25

≥Чтобы отменить запись после ее начала ………………………………. 25

≥Чтобы вывести аппарат из режима ожидания записи …………… 25

≥Автоматический режим SP/LP……………………………………………… 25

Воспроизведение

Воспроизведение дисков ………………………………………………………..26

Воспроизведение дисков…………………………………………………………26

≥Когда телевизор отображает экран меню ……………………………..26

Выбор записанных титров для воспроизведения ……………………..26

Быстрое воспроизведение (Play

Пропуск вручную …………………………………………………………………….26

Быстрая перемотка вперед и обратная перемотка

— SEARCH ………………………………………………………………………….27

Пропуск…………………………………………………………………………………..27

Замедленное воспроизведение ……………………………………………….27

Покадровый просмотр …………………………………………………………….27

Непосредственное воспроизведение ……………………………………….27

Удаление воспроизводимого титра ………………………………………….27

Выбор пропускаемых кадров —Временной переход …………………27

Создать главу …………………………………………………………………………27

Изменение звука во время воспроизведения …………………………..27

Использование меню для воспроизведения файлов

DivX, MP3 и фотоснимков (JPEG/TIFF) ………………………………….28

Воспроизведение дисков, содержащих видеозаписи в

формате DivX, MP3, и снимки……………………………………………….28

Выбор типа файла …………………………………………………………………..28

Воспроизведение видеозаписей в формате DivX ……………………..28

≥Использование экрана дерева для поиска папки …………………..28

О содержимом DivX VOD (видео по запросу) ……………………………29

Воспроизведение дисков MP3 с помощью меню ………………………29

≥Отыскание группы с помощью экрана дерева ………………………..29

Воспроизведение неподвижного изображения…………………………30

≥Начало показа слайдов/Интервал слайдов ……………………………30

≥Выбор неподвижных изображения в другой папке …………………30

Воспроизведение видеокассеты …………………………………………….32

Быстрая перемотка вперед/Обратная перемотка …………………….32

Вызов/Просмотр ……………………………………………………………………..32

Ускоренный поиск …………………………………………………………………..32

Замедленное воспроизведение ……………………………………………….32

Ускоренная обратная перемотка……………………………………………..32

Квазивоспроизведение S-VHS (SQPB) …………………………………….32

Повторное воспроизведение……………………………………………………32

Настройка воспроизводимого изображения …………………………….33

≥Ручное слежение…………………………………………………………………..33

≥Настройка полевой синхронизации………………………………………..33

Система индексного поиска VHS (VISS) …………………………………..33

Изменение звука во время воспроизведения …………………………..33

Индикаторы при выводе информации на экран ……………………….33

Использование экранных меню/Окно FUNCTIONS ………………….34

Использование меню DISPLAY ………………………………………………..34

≥Общие процедуры …………………………………………………………………34

— Меню Диск ……………………………………………………………………….34

— Меню Play …………………………………………………………………………35

— Меню Изобр. …………………………………………………………………….35

— Меню Звук ………………………………………………………………………..35

— Меню Др. функция ……………………………………………………………35

Окно FUNCTIONS……………………………………………………………………36

Дисплеи состояния………………………………………………………………….36

≥Изменение отображаемой информации …………………………………36

≥Примеры дисплея………………………………………………………………….36

Блокировка доступа Child Lock ………………………………………………36

×

1.3) ……………………………………..26

4

RQTV0140

Картинка с сайта: manualmachine.com

Редактирование Перемещение (копирование)

Редактирование заголовков ……………………………………………………37

Редактирование титров с помощью кнопки SUB MENU ……………37

Операции с заголовками …………………………………………………………37

≥Удалить………………………………………………………………………………..37

≥Характеристики ……………………………………………………………………37

≥Редактирование……………………………………………………………………38

— Ввести название ………………………………………………………………38

— Уcтaнoвить защиту/Cнять защиту ……………………………………..38

— Частич. Удaлить ……………………………………………………………….38

— Выбор меню ……………………………………………………………………..38

— Разделить зaпись ……………………………………………………………..39

Редактирование разделов ………………………………………………………39

Операции с разделами…………………………………………………………….39

≥Вид главы……………………………………………………………………………..39

— Удалить главу …………………………………………………………………..39

— Создать главу …………………………………………………………………..39

— Объединить главы ……………………………………………………………39

— Вид записи ……………………………………………………………………….39

Создание, редактирование и воспроизведение списков

воспроизведения ………………………………………………………………….40

Создание списков воспроизведения………………………………………..40

Воспроизведение списков воспроизведения ……………………………41

Редактирование списков воспроизведения с

помощью кнопки SUB MENU ………………………………………………..41

Операции со списками воспроизведения …………………………………41

≥Удалить………………………………………………………………………………..41

≥Характеристики ……………………………………………………………………41

≥Редактирование……………………………………………………………………42

— Создать ……………………………………………………………………………42

— Копировать ………………………………………………………………………42

— Ввести название ………………………………………………………………42

— Выбор меню ……………………………………………………………………..42

Операции с разделами…………………………………………………………….43

≥Вид главы……………………………………………………………………………..43

— Добавить главу …………………………………………………………………43

— Переместить главу ……………………………………………………………43

— Создать главу …………………………………………………………………..43

— Объединить главы ……………………………………………………………43

— Удалить главу …………………………………………………………………..43

— Вид cпиcкa вocпpoизв ………………………………………………………43

Перемещение (копирование) …………………………………………………..44

Перед перемещением (копированим) ……………………………………… 44

Перемещение (копирование) с VHS ………………………………………… 45

≥Перемещение (копирование)

одним нажатием (VHS l DVD)…………………………………………..45

≥Перемещение (копирование) GUI

(Графический интерфейс пользователя) (VHS l DVD) ……… 46

Перемещение (копирование) с DVD………………………………………… 47

≥Перемещение (копирование)

одним нажатием (DVD l VHS)………………………………………….. 47

≥Перемещение (копирование) GUI

(Графический интерфейс пользователя) (DVD l VHS) ……… 48

Перемещение (копирование) финализированных дисков

DVD-R, DVD-R DL, DVD-RW (формат DVD-Video),

+R, +R DL или DVD-Video ……………………………………………………. 49

Запись с внешнего устройства………………………………………………… 50

≥DVD ……………………………………………………………………………………..50

≥VHS……………………………………………………………………………………… 50

DV aвтoзaпиcь ………………………………………………………………………..51

Обычные функции

Ввод текста …………………………………………………………………………….. 52

Ввод текста ……………………………………………………………………………52

Удаление заголовков ……………………………………………………………… 53

Навигатор удаления ……………………………………………………………….53

Удаление воспроизводимого титра ………………………………………… 53

Управление DVD ………………………………………………………………………54

Название диска………………………………………………………………………54

Защита диска………………………………………………………………………….55

Стереть все титры ………………………………………………………………….55

Выбор автомат. воспроизв………………………………………………………55

Coздaть Top Menu………………………………………………………………….. 55

Форматировать диск………………………………………………………………. 55

Финализация………………………………………………………………………….. 56

Закрыть первый слой ……………………………………………………………..56

Изменение настроек аппарата ………………………………………………… 57

Общие процедуры …………………………………………………………………..57

Ввод пароля (Уровни)…………………………………………………………….. 57

Краткое описание настроек…………………………………………………….57

Сброс настроек каналов ………………………………………………………… 60

Настройка канала …………………………………………………………………..60

≥Вручную ………………………………………………………………………………. 60

≥Для изменения настроек телестанции ………………………………….. 60

≥Автоматическая настройка ………………………………………………….. 61

Установка часов вручную ………………………………………………………. 61

Содержание/Аксессуары

Аксессуары

Проверьте и определите доставленные дополнительные принадлежности. При заказе запасных частей используйте номера,
заключенные в скобки.
(Номера изделий правильны по состоянию на апрель 2006 г. Они могут подвергаться изменениям.)

∏ 1 Шнур питания переменным током

≥Только для применения с аппаратом. Не

применяйте с другим оборудованием. Кроме того,
не используйте с аппаратом шнуры, относящиеся
к другому оборудованию.

Справочные материалы

Глоссарий ……………………………………………………………………………….. 62

Сообщения об ошибках ………………………………………………………….. 63

Часто задаваемые вопросы …………………………………………………….65

Пособие по поиску и устранению неисправностей ………………..66

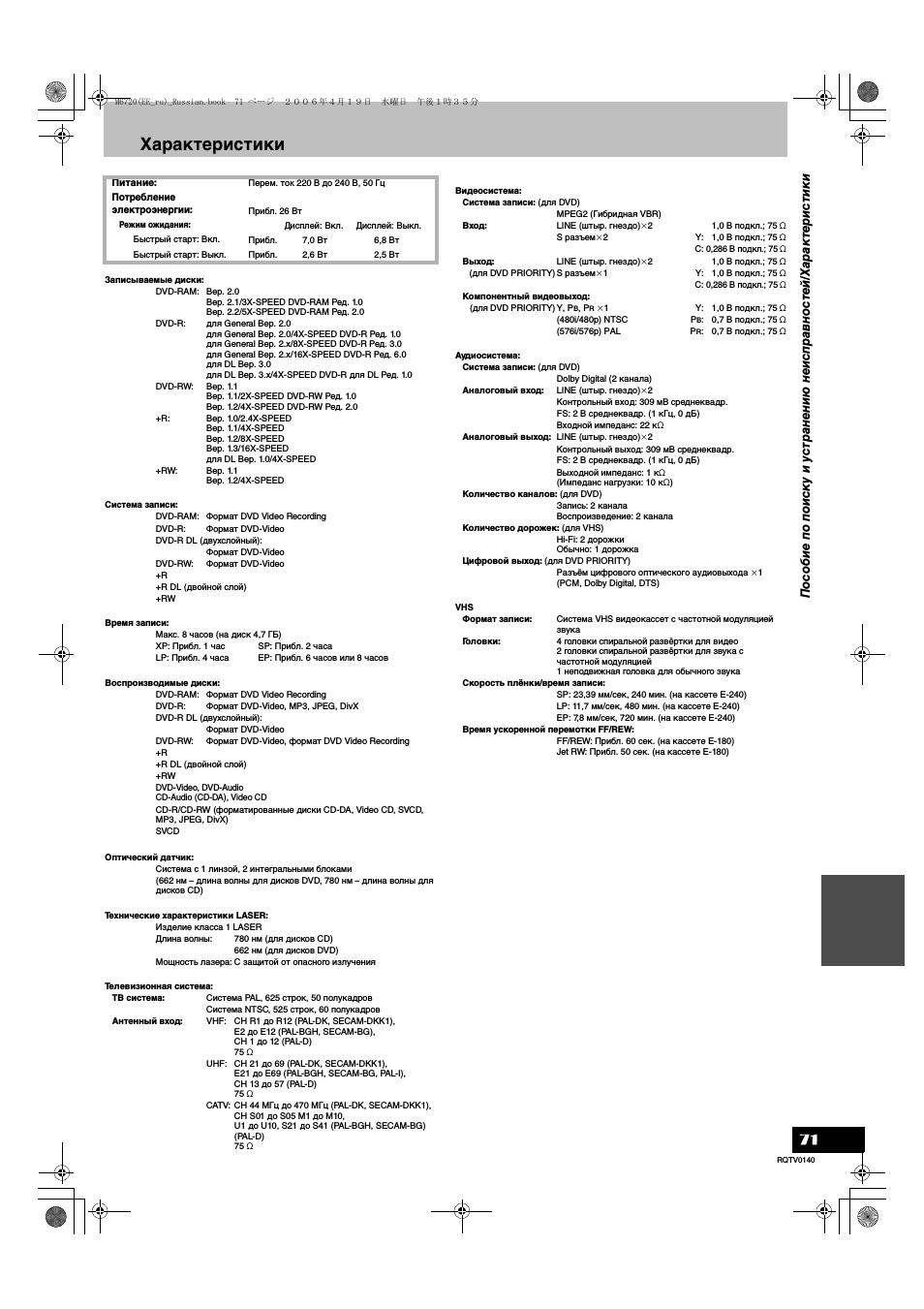

Характеристики ………………………………………………………………………. 71

Алфавитный указатель …………………………………………………………..73

∏ 1 Высокочастотный

коаксиальный кабель

∏ 1 Аудио/видеокабель ∏ 2 Батарейки для пульта

∏ 1 Пульт дистанционного

управления

(EUR7659YK0)

дистанционного управления

Батареи типа R6

5

RQTV0140

Картинка с сайта: manualmachine.com

Информация о дисках

Диски, которые можно использовать для записи и воспроизведения [12 см/8 см]

Тип диска

Логотип

Использованны
й в настоящей
инструкции

Формат записи формат записи

Основное
применение

Совместимость

Используемый
диск для
высокоскоростн
ой записи

Воспроизведение
на другом
проигрывателе

Что можно делать на данном аппарате (Y: Возможно, t: Невозможно)

Беглое
воспроизведение

Запись передач,
позволяющих
однократное
копирование

Запись как M 1,
так и M 2
двуязычной
передачи

Запись
изображения с
форматным
отношением 16:9

Ввод текста YYYYYYY
Удаление

титров

Создание списков
воспроизведения

1

*

Запись на второй слой двухслойных дисков возможна только после закрытия первого слоя. После закрытия первого слоя запись на него
будет невозможна (l 56).

2

*

Диск +R, записанный на этом аппарате, возможно, не будет воспроизводиться на другом DVD-рекордере Panasonic, и наоборот. Тем не
менее, после финализации диск можно воспроизводить на другом аппарате.

3

*

При использовании диска однократной записи размер свободного места на записываемом диске не увеличивается даже после удаления
программы.

4

*

Данный аппарат может работать с дисками для высокоскоростной записи, показанными в таблице, однако при их использовании время
записи не уменьшится.

5

*

Поддерживается воспроизведение дисков, записанных на другой аппаратуре со скоростью записи 8x.

6

*

Воспроизводится на аппаратуре, совместимой с DVD-R DL двухслойные диски.

7

*

Только диски, совместимые с CPRM (l 62)

DVD-RAM

≥4,7 Гбайт/

9,4 Гбайт, 12 см

≥2,8 Гбайт, 8 см

[RAM]

DVD-Video

Диски с
возможностью

3

*

повторной записи

до 5x до 16x до 4x до 6x до 16x до 2,4x

4

*

Только на
проигрывателях,
совместимых с
DVD-RAM.
(Финализация
диска не нужна.)

Ytttttt

7

*

Y

Yt

Yt

YY

Ytttttt

DVD-R

≥4,7 Гбайт, 12 см
≥1,4 Гбайт, 8 см

перед

[-R]

финализацией

после

[DVD-V]

финализации

Диски для
однократной
записи
(записываются до
заполнения диска)

Только после
финализации

l 56, 62)

диска. (

tttttt

Записывается
только одна.

58, Двуяз.

(l
выбор звука)

(Изображение
записывается с
форматным
отношением 4:3.)

(Доступное
пространство
после удаления
не
увеличивается.)

DVD-R DL*

(двойной слой на
одной стороне)

≥8,5 Гбайт, 12 см

[-R]DL] перед

финализацией

[DVD-V] после

финализации

формат DVD-Video формат +VR

Диски для
однократной
записи
(записываются до
заполнения диска)

Только после
финализации
диска
(

l 56, 62)

t
Записывается
только одна.

58, Двуяз.

(l
выбор звука)

t
(Изображение
записывается с
форматным
отношением 4:3.)

Y
(Доступное
пространство
после удаления
не
увеличивается.)

1

DVD-RW

≥4,7 Гбайт, 12 см
≥1,4 Гбайт, 8 см

[-RW‹V›] перед

финализацией

[DVD-V] после

финализации

Диски с
возможностью
повторной записи

Только после

6

*

.

финализации
диска. (

l 56, 62)

t
Записывается
только одна.

58, Двуяз.

(l
выбор звука)

t
(Изображение
записывается с
форматным
отношением 4:3.)

Y
(Дисковое
пространство
увеличивается
только после
удаления
последнего
записанного титра.)

2

rR*

≥4,7 Гбайт, 12 см

–––

[+R] перед

финализацией

[DVD-V] после

финализации

Диски для
однократной
записи
(записываются до
заполнения диска)

Только после
финализации
диска. (l 56, 62)

t
Записывается
только одна.

58, Двуяз.

(l
выбор звука)

t
(Изображение
записывается с
форматным
отношением 4:3.)

Y
(Доступное
пространство
после удаления
не
увеличивается.)

1

+R DL*

(

двойной слой на

одной стороне)

8,5 Гбайт, 12 см

[+R]DL] перед

финализацией

[DVD-V] после

финализации

Диски для
однократной
записи
(записываются до
заполнения диска)

Только после
финализации
диска. (l 56, 62)

t
Записывается
только одна.

58, Двуяз.

(l
выбор звука)

t
(Изображение
записывается с
форматным
отношением 4:3.)

Y
(Доступное
пространство
после удаления
не
увеличивается.)

rRW

≥4,7 Гбайт, 12 см

Диски с
возможностью
повторной записи

до 4x

Да.
(диск можно не
финализировать.)

t
Записывается
только одна.

58, Двуяз.

(l
выбор звука)

t
(Изображение
записывается с
форматным
отношением 4:3.)

Y
(Дисковое
пространство
увеличивается
только после
удаления
последнего
записанного титра.)

≥Описания, касающиеся дисков, обозначены [DVD], а объяснения по видеозаписям обозначены [VHS].
≥Рекомендуем пользоваться дисками фирмы Panasonic. Чтобы защитить диски DVD-RAM от царапин и грязи, рекомендуем пользоваться

кассетными дисками.

≥Диски других изготовителей могут не записываться и не воспроизводиться вследствие состояния записи.
≥Данный аппарат не может записывать программы, допускающие “Только однократная запись”, на CPRM-совместимые диски DVD-R, DVD-R

DL и DVD-RW. Вы можете записывать другие программы в формате DVD-Video.

≥На данном аппарате можно применять диски, совместимые с высокоскоростной записью.
≥Данный аппарат не может записывать диски, содержащие сигналы PAL и NTSC. Воспроизведение дисков, записанных в форматах PAL и

NTSC на другом аппарате, не гарантируется.

6

RQTV0140

[+RW]

5

*

Картинка с сайта: manualmachine.com

Диски только для воспроизведения [12 см/8 см]

Тип диска

DVD-Video DVD-Audio DVD-RW

CD Video CD

(формат записи DVD Video)

Логотип

–

Использованный в
настоящей
инструкции

Инструкция Высококачест

°

Некоторые диски DVD-RW (формат записи DVD Video), CD-R или CD-RW могут не воспроизводиться из-за параметров записи.

[DVD-V] [DVD-A] [-RW‹VR›] [CD] [VCD]

венные видео­и музыкальные
диски

Музыкальные
диски
высококачествен
ного
воспроизведения
≥Воспроизводятс

я на данном
аппарате по
двум каналам

DVD-RW°, записанные на другом
устройстве записи DVD

≥

Программы, для которых разрешено
“

Только однократная запись

” можно
воспроизводить, если они записаны на
диске, совместимом с CPRM.

≥

Отформатировав (

l 55)

диск, на него
можно записывать в формате DVD-Video и
воспроизводить его на данном аппарате.

Может понадобиться финализация диска
на оборудовании, используемом для записи.

Записанный
звук и музыка
(в т.ч. CD-R/
RW°)

Диски CD-R° и CD-

RW° с
видеозаписями DivX,
музыкой,
записанной в
формате MP3, и
снимками (JPEG и

(l 28).

TIFF)

Записанную
музыку и
видеозаписи
(в т.ч. CD-R/
RW°)

≥Можно воспроизводить видеозаписи DivX, MP3 и снимки (JPEG/TIFF), записанные на диски DVD-R и CD-R/RW, CD-DA, Video CD, а также

данные в формате SVCD, записанные на диск CD-R/RW. После записи на компьютере закройте сеанс или финализируйте диск.

≥Воспроизведением диска может распоряжаться его изготовитель. Поэтому может быть не всегда возможно воспроизводить его таким

образом, который описан в настоящей инструкции по эксплуатации. Внимательно прочтите инструкцию к диску.

Замечание по применению DualDisc

Сторона дисков DualDisc с цифровым звуковым содержимым не соответствует техническим требованиям формата Compact Disc Digital Audio
(CD-DA), поэтому воспроизведение может быть невозможно.

Информация о дисках

Относительно DVD-Audio

Некоторые многоканальные DVD-Audio не позволяют смешение (l 62) всего или части содержания, если таково намерение изготовителя.
Записи, защищенные от смешения, на данном аппарате не будут воспроизводиться должным образом (например, звук воспроизводится
только с двух передних каналов). Дополнительную информацию см. на упаковке диска.

О форматах записи

∫Формат записи DVD Video

Это метод записи, позволяющий записывать и редактировать
телепередачи и т.д.

Цифровые передачи, для которых разрешена “Только однократная

≥

запись”, можно записывать на диск, совместимый с CPRM. На этом
аппарате можно записывать диски DVD-RAM, совместимые с CPRM.

≥Воспроизведение их возможно только на совместимых DVD-

проигрывателях.

Для записи в формате DVD Video используйте DVD-RAM.

∫Формат DVD-Video

Этот такой способ записи, какой используется на серийно
выпускаемых DVD-Video.
≥Цифровые передачи, для которых разрешена “Только

однократная запись”, записывать нельзя.
Их можно воспроизводить на проигрывателе DVD. Однако,

≥

программы, записанные на данном аппарате, для воспроизведения
на других проигрывателях DVD требуют финализации.

Для записи в формате DVD-Video используйте диски DVD-R,
DVD-R DL или DVD-RW.

∫Формат +VR (+R/+RW Video Recording)

Этот метод предназначен для записи фильмов на диски +R/+RW.
Данные дисков, записанных с помощью этого метода, можно
воспроизводить аналогично содержимому дисков, записанных в
формате DVD-Video.
≥Запись цифровых программ, допускающих “Только однократная

Невоспроизводимые диски

≥2,6/5,2 Гбайт DVD-RAM, 12 см
≥3,95/4,7 Гбайт DVD-R для авторских работ
≥DVD-R, записанные в формате записи DVD Video
≥Диски DVD-R (формат DVD-Video), DVD-R DL, DVD-RW (формат

DVD-Video), +R, +R DL, записанные на другом аппарате без
финализации (l 62, Финализация)

≥Диски DVD-Video с каким-либо региональным номером, кроме “5”

или “ALL”

≥Имеющиеся в продаже диски Blu-ray, DVD-ROM, +R 8 см, CD-ROM,

CDV, CD-G, Photo CD, CVD, SVCD, SACD, MV-Disc, PD, “Chaoji
VCD”, включая диски CVD, DVCD и SVCD, которые не
соответствуют IEC62107, и т.п.

Информация о логотипах

Dolby Digital (l 58)

Это способ кодирования цифровых сигналов,
разработанный компанией Dolby Laboratories. Эти
сигналы могут представлять не столько стерео- (2
канала), но и многоканальный звук. Этим методом на
одном диске может быть записан большой объем
звуковой информации.

DTS Digital Surround (l 58)

Эта система эффекта присутствия применяется во
многих кинотеатрах мира. Она обеспечивает хорошее
разделение каналов и малый коэффициент сжатия,
создавая возможность реалистичных звуковых
эффектов.

запись”, невозможна.
После завершения диска или создания главного меню диск можно

≥

воспроизводить на проигрывателях DVD или другой аппаратуре.

Изготовитель не берет на себя ответственность и не предоставляет компенсации за потерю записанного или отредактированного
материала по причине неисправности аппарата или носителя записи. Он не берет на себя ответственности и не предлагает
компенсацию за какой-либо последующий ущерб, причиненный такой утерей.
Примерами причин таких потерь могут служить

≥диск, который был записан и редактировался данным аппаратом, воспроизводился устройством записи DVD или компьютерным

приводом дисков, изготовленным другой компанией.

≥диск использовался вышеуказанным образом, а затем снова воспроизводился в данном устройстве.
≥диск, который был записан и редактировался устройством записи DVD или компьютерным приводом дисков, изготовленным другой

компанией, воспроизводился в данном аппарате.

7

RQTV0140

Картинка с сайта: manualmachine.com

Информация о дисках

Совместимость дисков с используемым
телевизором

Если вы используете диски, записанные в системах PAL или NTSC,
обратитесь к этой таблице.

Тип телевизора Диск

Мультисистемный
телевизор

NTSC TV

PAL TV

1

Воспроизводимость (Y: Возможно, k: Невозможно)

°

2

Если выбрать “NTSC” в меню “Система ТВ” (l 59), изображение

°

может быть более четким.

3

Выберите “NTSC” в меню “Система ТВ” (l 59).

°

4

Если телевизор не способен обрабатывать сигналы PAL 525/60,

°

изображение не будет выглядеть правильно.

PAL Y

NTSC

PAL k

NTSC

PAL Y

NTSC

Дополнительные принадлежности

(Номера изделий указаны на апрель 2006 года. Они могут быть
изменены.)

DVD-RAM

9,4 Гбайт, двухсторонний, кассетный:

LM-AD240LE (совместим со скоростной записью 3X)

9,4 Гбайт, двухсторонний, не кассетного типа:

LM-AE240LE (Pro Head Coating, совместим со скоростной

4,7 Гбайт, односторонний, кассетный:

LM-AB120LE (совместим со скоростной записью 3X)

4,7 Гбайт, односторонний, не кассетного типа:

LM-AE120LE (Pro Head Coating, совместим со скоростной

LM-AF120LE (совместим со скоростной записью 3X)

DVD-R

4,7 Гбайт, односторонний, не кассетного типа:

LM-RF120ME (совместим со скоростной записью 8X)

DVD-RW

4,7 Гбайт, односторонний, не кассетного типа:

LM-RW120E (совместим со скоростной записью 2X)

записью 3X)

записью 3X)

Воспроизводим

Y°

ость°

2

Y°

3

Y°

4

(PAL60)

1

Обращение с диском

∫Как держать диск

Не прикасайтесь к записанной поверхности.

∫Информация о дисках не кассетного типа

Будьте осторожны, чтобы не поцарапать и не испачкать диск.

∫Если на диске есть грязь или конденсация

Протрите его влажной тканью, а затем сухой.

∫Меры предосторожности при обращении

≥Не наносите на диск этикеток или наклеек. (Это может привести к

короблению диска и несбалансированному вращению, что выведет
его из строя.)

≥Наносите надписи на сторону этикетки диска мягким фломастером

на масляной основе. Не пользуйтесь шариковыми ручками или
другими жесткими письменными принадлежностями.

≥Не пользуйтесь аэрозолями для устранения надписей, бензином,

растворителем, жидкостями для устранения статического
электричества или какими-либо другими растворителями.

≥Не пользуйтесь средствами для защиты от царапин или крышками.
≥Не роняйте, не укладывайте в стопку и не допускайте ударов по

дискам. Не ставьте на них никакие предметы.

≥Не используйте следующие диски:

— Диски, на которых остался клей от удаленных наклеек или
этикеток (диски из проката и т.д.).

— Сильно покоробленные или поломанные диски.

— Диски неправильной формы, например, в форме сердца.

≥Не кладите его в следующих местах:

— Под прямым солнечным светом.

— В очень пыльных или влажных местах.

— Поблизости обогревателя.

— В местах, подверженных значительным изменениям температуры
(может происходить конденсация).

— В местах, где присутствует статическое электричество или
электромагнитные волны.

≥Чтобы защитить диски от царапин и грязи, кладите их в коробку

или кассету, когда не пользуетесь ими.

8

RQTV0140

Обслуживание

Точные детали аппарата легко подвергаются воздействию
окружающей среды, особенно температуры, влажности и пыли.
К неисправности и поломке может привести также сигаретный
дым.

Чтобы очистить аппарат, пользуйтесь мягкой сухой тканью.

≥Ни в коем случае не пользуйтесь спиртом, растворителем краски

или бензином, чтобы очистить аппарат.

≥Прежде чем использовать химически обработанную ткань,

внимательно прочтите инструкцию, полученную вместе с этой
тканью.

Чтобы обеспечить длительное наслаждение от прослушивания
и просмотра записей, придерживайтесь следующих советов.

На линзу аппарата со временем могут оседать пыль и грязь, что
делает невозможным запись и воспроизведение дисков.
Примерно раз в год, в зависимости от частоты использования и
рабочей среды, пользуйтесь очистителем линзы DVD.
Перед применением внимательно прочтите инструкцию к
очистителю линзы.

Очиститель линзы DVD: RP-CL720E

Использование DVD-R, DVD-RW и +R на
аппарате

Картинка с сайта: manualmachine.com

Использование дисков DVD-R, DVD-R DL, DVD-RW, +R, +R DL и +RW с этим аппаратом

Ограничения с DVD-R и др.°

≥Программы с форматным отношением 16:9 записываются с форматным отношением 4:3.
≥Для двуязычных передач могут записываться только главный (M 1) или второстепенный звуковой канал (M 2).
≥Воспроизведение диска на других DVD-проигрывателях до финализации невозможно.

° На этой странице для дисков DVD-R, DVD-R DL, DVD-RW, +R, +R DL и +RW используется общее название “DVD-R и др.”.

например,

M2M1

Hello

Программа с
форматным

Hallo

Запись на DVD-R и др.

отношением 16:9 с
главным и второстепенным
звуковыми каналами

Поэтому при использовании DVD-R и др. выполняйте следующие действия.

∫При записи на DVD-R и др. двуязычной программы

Перед записью и перемещением (копированием) выберите звуковой канал для записи.

Некоторые телевизионные программы передаются с основным (M 1) или дополнительным (M 2) звуковыми каналами. Перед записью или
перемещением (копированием) таких программ на DVD-R и т.п. необходимо выбрать канал записи звука.

≥При записи с телетюнера

Выберите “M 1” или “M 2” в
пункте “Двуяз. выбор звука”
меню Нач. наст. (l 58).

M1 M2

HalloHello

Записывается только выбранный
звуковой канал.

например,
только M 1

Hello

форматное отношение 4:3

Записывается
только выбранный

Запись на DVD-R и др.

звуковой канал.

M1

Hello

≥При записи передач от внешней аппаратуры

Выберите M 1 или M 2 на внешнем оборудовании.

—

∫Воспроизведение диска на других DVD-проигрывателях

После записи или перемещения (копирования) необходима финализация диска (l 56).

После записи или перемещения (копирования) на них титров необходима финализация DVD-R и др. на этом аппарате. Их можно
воспроизводить на серийно выпускаемых DVD-Video. Однако диски становятся пригодными только для воспроизведения, и записывать или
перемещать (копировать) на них информацию больше нельзя.°
° Запись или перемещение (копирование) становятся возможными только после форматирования DVD-RW и +RW.

Запись на DVD-R и др.

Финализация

Воспроизведение на другом

оборудовании DVD

E
D
O
M

Y
A
L
P

P
U
T
E
S

Í

1

;

∫

Y
A
L
P

S
I
D
U

N
E
M
P
O
T

N
R
U

B

T

U

E

S
R
U

E

N

L

E

T
I

M

T

­E
L

G
N
A
O

I
D
U
A

D
N
U
O
R

L

R

E

U

C
S
.

N

A

A
C

3

2

1

0

1

S

6

45

0

89

7

9

:

E
M

5

U

L

O

V

6

E

r

G

A
P
P
U

s

O
R
G

G
CH

H
C

R
A
E
S

R
E

T
N
E

L
O

V
Y
A
L

P
S
I

D
U
N

E
M

P
O
T

N

R
U
T
E
R

N
O

U
N
E
M

Í /I Í

CD SEQUENTIAL

F
F

D
C
I
N
9
V

U
O

R
R
U
S
.

A

T

I

N

O
M

O

N
E
P
O

D
N

T
A

E
P
E

E

R

D
O
M
R
O

E

D
O
M
E
R

U
T
C
I
P

DOUBLE RE-MASTER

1

2 3 4 5

;∫1:/65/9

DISC

DISC EXCHANGE DISC SKIP<OPEN/CLOSE

∫Запись на диски DVD-R DL и +R DL

Диски DVD-R DL и +R DL имеют два слоя записываемой поверхности на каждой стороне.

Непрерывная запись с переходом с первого слоя на второй невозможна.

второго слоя необходимо закрыть первый. После закрытия первого слоя он не будет доступен для записи (редактирование возможно). Процесс
закрытия невозможно остановить. Перед тем как продолжить, убедитесь, что вы действительно хотите закрыть слой. (

Второй слой

Доступное
свободное место

Первый слой

Запись 1

Направление записи/воспроизведения

(Внутренняя
сторона диска)

Запись завершается после заполнения первого слоя. Для записи

l 56)

Непрерывная запись
с переходом с
первого слоя на
второй невозможна.

(Внешняя
сторона диска)

Запись 2

Информация о дисках/Обслуживание/Использование дисков DVD-R, DVD-R DL, DVD-RW, +R, +R DL и +RW с этим аппаратом

9

RQTV0140

Картинка с сайта: manualmachine.com

Справочное руководство по органам управления

Пульт дистанционного управления

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(12)

(11)

(13)

DVD/VHS

DRIVE

SELECT

1

7

RESET

SKIP/

INDEX

TIME SLIP

/

R

O

T

A

G

I

V

A

N

T

C

E

R

I

D

SUB MENU

DISPLAYAUDIO

AB

REC MODE

REC

CH

AV

3

2

6

54

9

8

INPUT

SELECT

0

SLOW/SEARCH

REW

PAUSESTOP

JET REW

C

/

H

G

E

O

R

P

ENTER

CREATE

CHAPTER

F Rec

VOLUME

TRACKING/V-LOCK

CH

ShowView

DELETE

FF

PLAY

MANUAL SKIP

C

K

F

U

RETURN

STATUS

C

(14)

(15)

(16)

(17)
(18)
(19)

(20)

(21)

N

C

T

I

O

N

S

(22)

(23)

(24)

(25)

(26)

∫Кнопки [DRIVE SELECT] (2)

[DVD]

≥Перед выполнением операций на DVD обязательно

нажмите
Проверьте, горит ли индикатор DVD на аппарате.

[VHS]

≥Перед выполнением операций c VHS обязательно

нажмите
горит ли на аппарате индикатор VHS .

(1) Включите аппарат . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . l 14

(2) Выбор привода (DVD или VHS) . . . . . . . . . . . . . . . . . . l выше

(3) Выберите каналы и номера титров и т.д./Введите каналы
(4) Отменить/Сбросить счетчик ленты
(5) Основные операции записи и воспроизведения

(6) Пропустить указанное время . . . . . . . . . . . . . . . . . . . . . . . . l 27

Кнопка ускоренной перемотки назад

(6JET REW) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . l 32

(7) Показать Top Menu/Direct Navigator. . . . . . . . . . . . . l26, 28, 37

(8) Выбор/ввод, Покадровый просмотр . . . . . . . . . . . . . . l 14, 27

(9) Показать подменю . . . . . . . . . . . . . . . . . . . . . . . . l 25 30, 37, 41

(10)Выбрать звук. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . l 21, 27

Отмена и переход в режим ожидания . . . . . . . . . . . . . . . . l 25

Удаление пункта программы . . . . . . . . . . . . . . . . . . . . . . . . l 60

(11)Показать меню DISPLAY . . . . . . . . . . . . . . . . . . . . . . . . . . . .l 34

Добавление пустой программной позиции . . . . . . . . . . . . l 60

(12)Начать запись . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . l 18, 45, 50

(13)Изменить режим записи . . . . . . . . . . . . . . . . . . . . . . . . . . . . l 18

(14)Окошко передатчика

(15)Телевизионные операции . . . . . . . . . . . . . . . . . . . . . . . . l 15, 21

(16)Выбор канала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . l 18

TRACKING/V-LOCK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . l 33

(17)Показать экран S

(18)Выбор входа (AV1, AV2 или DV IN) . . . . . . . . . . . . . . . . . . . . l 50

(19)Удаление элементов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . l 27

(20)Переход на 30 секунд вперёд. . . . . . . . . . . . . . . . . . . . . . . . l 26

(21)Показать список записи таймера . . . . . . . . . . . . . . . . . . . . l 24

(22)Показать окно FUNCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . l 36

(23)Вернуться на предыдущий экран

(24)Показывать сообщения о состоянии . . . . . . . . . . . . . . l 33, 36

(25)Создание глав . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . l 27

Перемещение пункта программы . . . . . . . . . . . . . . . . . . . . l 60

(26)Начать гибкую запись . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . l 22

Примечание

≥Чтобы некоторые кнопки, например, [¥, REC], не нажимались

случайно, они сделаны менее выпуклыми, чем другие кнопки.

≥В данной инструкции опущено слово “кнопка”, т.е. операции типа

“Нажмите кнопку [ENTER].” описаны как “Нажмите [ENTER].”

≥Этот пульт дистанционного управления можно использовать для

управления телевизором, если установить код изготовителя
телевизора (l 15).

[DRIVE SELECT]

[DRIVE SELECT]

HOWVIEW . . . . . . . . . . . . . . . . . . . . . . . . . . l 23

, чтобы выбрать DVD.

для выбора VHS. Проверьте,

∫О батарейках

≥Вставляйте батарейки

так, чтобы их полюсы
(i и j) совпадали с
полюсами пульта
дистанционного
управления.

≥ He иcпoльзyйтe бaтapeи

пepeзapяжaeмoгo типa.

Запрещается:

≥совместно использовать старую и новую батарейку.
≥использовать одновременно разнотипные батарейки.
≥нагревать или бросать в огонь.
≥ разбирать батарейки или создавать короткое замыкание.
≥пытаться перезаряжать щелочные или марганцевые батарейки.
≥использовать батарейки со снятой оболочкой.

Неправильное обращение с батарейками может привести к утечке
электролита, что может повредить элементы, на которые попадет
жидкость, и может привести к пожару.
Вынимайте батарейки, если пульт дистанционного управления не
будет использоваться на протяжении длительного периода времени.
Храните в темном прохладном месте.

10

RQTV0140

R6/LR6, AA

∫

Как пользоваться пультом дистанционного управления

Избегая препятствий сигналу, направьте пульт на приемник с
расстояния не более 7 м, прямо на переднюю панель аппарата.

Приемник сигнала пульта
дистанционного управления

7 м непосредственно на
переднюю панель аппарата

Примечание

≥Вытирайте пыль с окошка передатчика и приемника аппарата.
≥На работу могут влиять внешние источники света, например,

прямой солнечный свет, флуоресцентные лампы с инверторами,
стеклянные двери шкафов.

≥Если после замены батареек управление аппаратом или

телевизором с помощью пульта ДУ становится невозможным,
повторно введите коды (l 15).

Картинка с сайта: manualmachine.com

Основной блок

(1)

Кассетное отделение Лоток для диска

Приемник сигнала пульта
дистанционного управления

(2)

(3)

(4)

(5)

EJECT

CH

S VIDEO IN

AV 2

(6)

(1) Кнопка выброса кассеты (<, EJECT) . . . . . . . . . . . . . . . . . l 17

(2) Кнопка открытия/закрытия лотка диска

(<, OPEN/CLOSE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . l 17

(3) Кнопка остановки (∫) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . l 45

(4) Кнопка воспроизведения (1) . . . . . . . . . . . . . . . . . . . . . . . l 45

(5) Кнопка записи (¥, REC). . . . . . . . . . . . . . . . . . . . . . . . . . l 20, 45

(6) Переключатель “Режим ожидания/Вкл.” (Í/I) . . . . . . . . . l 14

Нажмите его, чтобы переключить аппарат из включенного
состояния в режим ожидания или наоборот. В режиме ожидания
аппарат все равно потребляет немного энергии.

(7) Разъемы входов AV2 (AV2) . . . . . . . . . . . . . . . . . . . . . . . . . . l 50

(8) Кнопки DVD-SEARCH, VHS-REW/FF (V/6, 5/W)

VIDEO IN

(7)

/MONO

L

AUDIO IN

R

(8)

(9)

Дисплей аппарата

Дисплей блока

[A]

OPEN/ CLOSE

DRIVE

SELECT

(11)

(10)

(9) Выбор канала — вверх/вниз

Кнопки Tracking/V-Lock (CH, X, W) . . . . . . . . . . . l 14, 18, 33, 61

(10)Индикатор привода DVD/VHS . . . . . . . . . . . . . . . . . . . . . . . l 10

≥Светится при выборе привода DVD или VHS.

(11)Кнопка DRIVE SELECT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . l 10

≥Тип устройства переключается при каждом нажатии

[DRIVE SELECT].

(12)Гнездо для подсоединения цифровой

видеокамеры (DV) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . l 50, 51

(13)Кнопка быстрого перемещения (копирования)

≥С VHS на DVD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . l 45

≥С DVD на VHS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . l 47

REC

(12)

COPYING

(13)

(1)(1)

(2)

Общие элементы для DVD/VHS
[A] Индикатор режима записи

DVD (l 19)

≥XP SP LP EP (все включено): режим FR (l 22)

VHS (l 19)

≥SP: При записи или воспроизведении в обычном режиме.
≥LP: При записи или воспроизведении в режиме длительного

воспроизведения.

≥EP: При записи или воспроизведении в режиме очень

длительного воспроизведения.

[B] Основной дисплей

≥Текущее время
≥Счетчик записи и воспроизведения DVD
≥Счетчик записи и воспроизведения VHS
≥Разные сообщения и т.д.

(3)

[B]

VHS
(1) Индикатор записи по таймеру ( ) (l 23 ,24)

Вкл.:

После запоминания программы для записи по таймеру и при
наличии пригодной для записи ленты.

Мерцает:

Когда аппарат не может записать программу, предназначенную
для записи по таймеру (например, нет ленты, аппарат не
находится в режиме ожидания и т.д.).

(2) Индикатор ленты
(3) Рабочее состояние ленты

DVD
(1) Индикатор записи по таймеру ( ) (l 23 ,24)

Вкл.:

Когда зарегистрирована программа для записи по таймеру и
вставлен диск, пригодный для записи.

Мерцает:

Когда аппарат не может записать программу, предназначенную
для записи по таймеру (например, нет диска, аппарат не
находится в режиме ожидания и т.д.).

(2) Рабочее состояние диска
(3) Индикатор диска

(2)

(3)

Справочное руководство по органам управления/Пульт дистанционного управления/Основной блок

11

RQTV0140

Картинка с сайта: manualmachine.com

ШАГ 1 Подключение

≥Прочтите “ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ”. (l 2)
≥Перед соединением выключите все оборудование и прочтите соответствующие инструкции по эксплуатации.

Подключение телевизора

Аудио/Видеокабель

(входит в комплект)

Задняя панель данного аппарата

DVD/VHS COMMON OUT

В сетевую розетку

(220 В

дo

240 В перем.

тока, 50 Гц)

AC IN

DVD/VHS COMMON OUT

(4)

Шнур питaния пepeмeнным тoкoм (входит в комплект)
Подключать только после подсоединения всех остальных кабелей.

∫Подключите, выполнив следующие действия

(1) Проводник антенны (не входит в комплект)
(2) Высокочастотный коаксиальный кабель (входит в комплект)
(3) Аудио/видеокабель (входит в комплект)
(4) Шнур питания переменным током (входит в комплект)

Телевизор

Сигнал от кабеля

AUDIO IN

RL

Белый

Красный

VIDEO

IN

Желтый

VHF/UHF

RF IN

Красный Белый Желтый

или антенны

Выcoкoчacтoтный

кoaкcиaльный кaбeль

(входит в комплект)

S VIDEO

R-AUDIO-L

(2)

VIDEO

S VIDEO

(1)

RF
IN

К RF IN

RF
OUT

Y

COMPONENT VIDEO OUT

DIGITAL AUDIO OUT
(PCM/BITSTREAM)

(3)

Красный

Белый

Желтый

Красный Белый Желтый

К

К

PR

P

B

OPTICAL

DVD/VHS COMMON OUT

R-AUDIO-L

R-AUDIO-L

DVD PRIORITY OUT

VIDEO

VIDEO

К RF OUT

∫Примеры соединения с другим оборудованием

Усилитель (l 13)

Видеокамера (l 50)

Пpoвoдник

aнтeнн

ы

(нe входит в
комплект)

∫Подключите аппарат непосредственно к телевизору

При подключении аппарата к телевизору через AВ-селектор или
через видеомагнитофон видеосигнал будет подвержен влиянию
системы защиты авторского права, что может привести к
неправильному воспроизведению изображения.

Телевизор

Видеомагнитофон

Аппарат

≥При подключении аппарата к телевизору со встроенным

видеомагнитофоном используйте входные разъемы телевизора, а
не видеомагнитофона.

Аппарат

К вашему сведению

≥Соединение оборудования описано в качестве примеров.
≥Периферийное оборудование и дополнительные кабели продаются

отдельно, если не указано иное

От разъема AUDIO/VIDEO OUT или
DIGITAL AUDIO OUT

К входным разъемам
AV2 (спереди)

.

К входным разъемам
DV IN (спереди)

∫Когда аппарат не будет использоваться на протяжении длительного времени

Для экономии энергии выключите его из домашней розетки питания. Аппарат потребляет небольшое количество энергии даже в
выключенном состоянии.

Потребление энергии в режиме ожидания

FL Дисплей (l 58)

Яркий/Матовый Автоматический

Быстрый старт

(l 59)

Вкл. Прибл. 7,0 Вт Прибл. 6,8 Вт

Выкл. Прибл. 2,6 Вт Прибл. 2,5 Вт

≥Когда “Power Save” установлен в положение “Вкл.”, функция “Быстрый старт” не работает.

∫Быстрый старт (l 59)

1 секунда — быстрый запуск записи на DVD-RAM°
° Из выключенного состояния можно в течение одной секунды перейти в режим записи на DVD-RAM, нажав сначала [Í, DVD/VHS], а затем

последовательно нажав [¥, REC] (Режим быстрого старта).

12

RQTV0140

Картинка с сайта: manualmachine.com

Подключение усилителя или системного

компонента

∫

Подключение усилителя с цифровым входом

Чтобы пользоваться многоканальным звуковым эффектом
присутствия на DVD-Video,
≥Подключите усилитель к встроенному

декодеру Dolby Digital или DTS,

с

логотипами, показанными справа.

≥Измените установки в “Цифровой aудиовыxод”. (l 58)

Перед покупкой цифрового оптического аудиокабеля (

≥

комплект

) проверьте форму гнезд соединяемой аппаратуры.

не входит в

≥Нельзя использовать какой-либо усилитель с декодером DTS

Digital Surround, не предназначенный для работы с DVD.

≥Даже при использовании этого соединения выход при

воспроизведении DVD-Audio будет только двухканальный.

(1) Задняя панель аппарата

(1)

(2) Разъем оптического цифрового

выхода

(3) Кабель оптического цифрового

(2)

выхода

(не входит в комплект)
При подключении не сгибайте.
A Вставляйте полностью, этой

(3)

A

стороной вверх.

(4) Разъем оптического цифрового

входа

(5) Задняя панель усилителя

(5)

(4)

OPTICAL IN

∫ Соединение со стереоусилителем

(аналоговое соединение)

(1) Задняя панель аппарата
(2) Разъемы аудиовыходов (L/R)
(3) Аудиокабель (не входит в комплект)

A Красный (R)
B Белый (L)

(4) Разъемы аудиовходов (L/R)
(5) Задняя панель усилителя

(1)

(3)

(5)

(2)

(4)

RL

AUDIO IN

Выходы DVD и DVD/VHS

Аппарат имеет разъемы DVD/VHS COMMON OUT и разъемы DVD
PRIORITY OUT.

DVD/VHS COMMON OUT

Чтобы получить еще более высокую
точность

∫ Соединение с разъемом S Video

Разъем S VIDEO OUT

Разъем S VIDEO OUT обеспечивает более яркое изображение, чем
разъем VIDEO OUT. (Действительные результаты зависят от
телевизора.)
После подключения аппарата к телевизору (l 12), подключите
кабель S Video, как показано на рисунке ниже.

Телевизор

(3)

(5)

(1) (2)

AUDIO IN

RL

(6)

S VIDEO IN

(7)

(4)

(1) Разъемы аудиовходов

(L/R)
(2) Разъем входа S Video
(3) Аудиокабель (не входит в

комплект)

A Красный (R)

B Белый (L)

(4) Кабель S Video (не входит в

комплект)
(5) Задняя панель аппарата
(6) Разъемы аудиовыходов (L/R)
(7) Разъем выхода S Video

∫ Подключение к компонентным

видеоразъемам

Разъем COMPONENT VIDEO OUT

Этими разъемами можно пользоваться либо для чересстрочного,
либо для прогрессивного выхода (l 62) и обеспечивать более
четкое изображение, чем с помощью разъема S VIDEO OUT.
При соединении с помощью этих разъемов отдельно выводятся
цветоразностные сигналы (P
позволяет достичь высокой точности воспроизведения цвета.
Если телевизор совместим с прогрессивной разверткой, возможен
вывод высококачественного изображения, поскольку через разъем
составляющих видеовыхода аппарата выводится сигнал
прогрессивной развертки.
≥Для прогрессивной развертки (l 16)
После подключения аппарата к телевизору (l 12), подключите
видео кабель, как показано на рисунке ниже.
≥Подключите к разъемам того же цвета.

(1) Компонентные входные

разъемы
(2) Разъемы аудиовходов (L/R)
(3) Видеокабели (не входят в

комплект)
(4) Аудиокабель (не входит в

комплект)

A Красный (R)

B Белый (L)

(5) Компонентные выходные

видеоразъемы
(6) Задняя панель аппарата
(7) Разъемы аудиовыходов (L/R)

B/PR) и сигнал яркости (Y), что

Телевизор

(1) (2)

COMPONENT

VIDEO IN

AUDIO IN

RL

(3)

(5)

(4)

(6)

(7)

ШАГ 1 Подключение

DVD PRIORITY OUT

DVD/VHS COMMON OUT

≥Через разъемы DVD/VHS COMMON OUT могут выводиться сигналы

DVD и VHS.

DVD PRIORITY OUT

Это специальный разъем для показа изображений, воспроизводимых на

≥

DVD, с повышенным качеством изображения. (

l

справа)

≥Гнёзда DVD PRIORITY OUT могут также использоваться для

вывода сигнала VHS. Однако во время записи DVD или во время
записи DVD по таймеру это невозможно.

13

RQTV0140

Картинка с сайта: manualmachine.com

ШАГ 2 Автонастройки

DVD/VHS

Í

Цифровые

кнопки

1

6

54

9

8

7

3

2

0

F

3, 4, 2, 1

ENTER

ENTER

RETURN

Автоматические настройки

Автонастройки автоматически настраивают все существующие
станции.

[1] Включите телевизор.
[2] Выберите вход AV телевизора.
[3] Нажмите [Í, DVD/VHS], чтобы включить аппарат.
[4] Выберите страну с помощью [3,4] и нажмите

[ENTER].

≥При выборе “Россия” в меню установки страны названия

телевизионных каналов могут неправильно отображаться,
и автоматическая настройка часов работать не будет.
Установите часы вручную.

SELECT

ENTER

Начнется автонастройка. Она занимает около 8 минут.

Í, TV

U

N

C

T

I

O

N

S

FUNCTIONS

RETURN

Polska

Česká republika
Magyarország

Deutschland

Poccия

Others (OIRT)

Others (CCIR)

RETURN

RETURN:

Автонастройки

канал

Идет автонастройка. подо

Пo

жaлyйcтa, пoдoждите.

Дл

я oтмe

н

bl

Страна

отмена.

нажмите

ENTER:

128

доступ

RETURN.

[5] Нажатием [3, 4] выберите “Выкл.” для

“Автоматич.”, затем нажмите [ENTER].

[6] Нажмите [2, 1], чтобы выбрать параметр,

который вы хотите изменить, и нажмите [3, 4],
чтобы изменить настройку.

Это 24-часовые часы.
Элементы изменяются следующим образом:
Часы!#Минуты!#Секунды!#День!#Месяц!#Год

^—————————————————————————————————J

Регулярно перенастраивайте часы, чтобы поддерживать их

точность (l 61).

≥Для настройки можно также пользоваться цифровыми

кнопками.

[7] Закончив настройки, нажмите [ENTER].

После завершения установки часов появится экран настройки

формата экрана телевизора.

[8] Нажмите [3,4], чтобы выбрать форматное

соотношение, и нажмите [ENTER].

Формат ТВ

16:9 WIDE TV

Формат

16:9

4:3 TV

Формат

4:3

Letterbox

SELECT

ENTER

RETURN

≥16:9: широкоэкранный телевизор 16:9
≥4:3: телевизор с форматным соотношением 4:3

[RAM] Записываются титры, появляющиеся на экране.
[DVD-V] Видео, записанное для широкого экрана,

воспроизводится как Pan & Scan (если это не запрещено
изготовителем диска) (l 62).

≥Letterbox: телевизор с форматным соотношением 4:3

Широкоэкранное изображение показывается как Letterbox
(l 62).

∫Для прерывания операции

Нажмите [RETURN].

Чтобы изменить настройки каналов (l 60)
Чтобы изменить настройки формата экрана телевизора

(l 59)

Чтобы перезапустить автонастройку (l 61)

Также можно воспользоваться следующим способом автонастройки.
Когда аппарат включен и остановлен.

Одновременно нажмите и держите [CH, X] и [CH, W] на основном
аппарате в течение 5 секунд.

≥Все настройки, кроме уровней доступа, в т.ч. пароль и настройки

времени, возвращаются к заводским предварительно заданным
значениям. Также отменяются программы записи по таймеру.

RETURN

Автонастройка завершена, когда на экране появляется меню
настройки часов.

Время Дата

Hoмep

0 – 9

Установить время вручную.

SELECT

CHANGE

ENTER: сохранить RETURN: отмена

ENTER

14

RQTV0140

RETURN

Часы

0 : 00 : 00 1 . 1 . 2006

Картинка с сайта: manualmachine.com

ШАГ 3 Настройка для совмещения с используемым телевизором и пультом дистанционного управления

Если на этот пульт дистанционного
управления реагируют другие изделия
Panasonic

При близости двух изделий Panasonic измените код на пульте
дистанционного управления и на основном блоке (они должны
совпадать). При изменении кода пульта дистанционного
убедитесь, что эти два кода совпадают.
В обычных условиях используйте “DVD 1”, установленный на заводе
код.

[1] Во время остановки

Нажмите [FUNCTIONS].

No Disc

Запись

Копировать

Другие функции

[2] Выберите вариант “Другие функции” с помощью

[3, 4] и нажмите [ENTER].

[3] Выберите вариант “Нач. наст.” с

помощью [3, 4] и нажмите [ENTER].

[4] Выберите вариант “Другое” с помощью [3, 4] и

нажмите [2, 1].

[5] Выберите вариант “Дистанц. управл.” с

помощью [3, 4] и нажмите [ENTER].

[6] С помощью [3, 4] выберите код (“DVD 1”, “DVD

2” или “DVD 3”) и нажмите [ENTER].

≥Код аппарата установлен.

[7]

Нажав [ENTER], нажмите и удержите на 2 секунды
цифровую кнопку ([1], [2] или [3]) в соответствии с
кодом, выбранным в шаге 6.

≥Код пульта дистанционного управления установлен.

[8] Нажмите [ENTER].

∫При появлении следующего индикатора на дисплее

аппарата

Код пульта дистанционного управления аппарата

Измените код пульта дистанционного управления в соответствии с
кодом главного аппарата (l шаг 7).

FUNCTIONS H

ENTER
RETURN

управления

ег диcкa

Выбор типа телевизора

Выберите настройку, соответствующую вашему телевизору и
вашему вкусу.

[1] Во время остановки

Нажмите [FUNCTIONS].

[2] Нажмите [3,4], чтобы

выбрать вариант “Другие
функции”, и нажмите
[ENTER].

No Disc

Запись

Копировать

Другие функции

FUNCTIONS H

ENTER
RETURN

ег диcкa

[3] Нажмите [3,4], чтобы

выбрать вариант “Нач. наст.”, и нажмите
[ENTER].

[4] Нажмите [3,4], чтобы выбрать “Соединение”, и

нажмите [2, 1].

[5] Нажмите [3,4], чтобы выбрать вариант “Формат

ТВ”, и нажмите [ENTER].

Нач. наст.

Приём ТВ

Диск

Звук
Дисплей
Соединение
VHS
Другое

Формат

Формат

SELECT

ENTER

RETURN

Формат ТВ

16:9 WIDE TV

16:9

4:3 TV

4:3

Letterbox

[6] Нажмите [3,4], чтобы выбрать форматное

соотношение, и нажмите [ENTER].

≥16:9: широкоэкранный телевизор 16:9
≥4:3: телевизор с форматным соотношением 4:3

[RAM] Записываются титры, появляющиеся на экране.
[DVD-V] Видео, записанное для широкого экрана,

воспроизводится как Pan & Scan (если это не запрещено
изготовителем диска) (l 62).

≥Letterbox: телевизор с форматным соотношением 4:3

Широкоэкранное изображение показывается как Letterbox
(l 62).

Работа с телевизором

Чтобы включать/выключать телевизор, изменять режим входа
телевизора, выбирать телеканал и изменять громкость с помощью
данного пульта дистанционного управления, настройте пульт
дистанционного управления следующим образом.

Направьте пульт дистанционного управления на телевизор

Нажав [Í, TV], введите с помощью цифровых
кнопок код.

например, 02: нажмите [0] > [2].

Номер изготовителя и код

Марка Код

Panasonic/National 01/02/03/04
GOLDSTAR/LG 15/16
HITACHI 08
JVC 07
MITSUBISHI 09/10
NEC 13
PHILIPS 12
SAMSUNG 17/18
SANYO 14/19
SHARP 11
SONY 05
TOSHIBA 06

≥Проверьте его, включив телевизор и изменив каналы. Повторяйте

эту процедуру, пока на найдете код, который обеспечит
правильную работу.

≥Если марка вашего телевизора не приведена в списке или если

код, указанный для вашего телевизора, не позволяет управлять
вашим телевизором, значит, данный пульт дистанционного
управления не совместим с вашим телевизором.

ШАГ 2 Автонастройки/ШАГ 3 Настройка для совмещения с используемым телевизором и пультом дистанционного управления

∫Для возврата на предыдущий экран

Нажмите [RETURN].

∫Для выхода с экрана

Нажмите несколько раз [RETURN].

15

RQTV0140

Картинка с сайта: manualmachine.com

ШАГ 3 Настройка для совмещения с используемым телевизором и пультом дистанционного управления

∫ Примечание для владельцев телевизоров

системы PAL, совместимых с
прогрессивной разверткой

DRIVE

SELECT

≥Если вы имеете жидкокристаллический/плазменный

телевизор или ЖКД-проектор

Используя выход с прогрессивной разверткой, можно
просматривать видеозаписи, записанные на таких носителях, как
DVD-Video. Подключите контакты компонентных выходных
видеоразъемов блока к телевизору и включите настройку
прогрессивного выхода (l 13).

∫

3, 4, 2, 1

ENTER

FUNCTIONS

RETURN

Для просмотра изображения с
прогрессивной разверткой

Изображение с прогрессивной разверткой можно просматривать,
соединив разъемы COMPONENT VIDEO OUT аппарата с
жидкокристаллическим/плазменным телевизором или ЖКД­проектором, который совместим с прогрессивной разверткой (l 62).

[1] Во время остановки

Нажмите [FUNCTIONS].

[2] Нажмите [3,4], чтобы выбрать вариант “Другие

функции”, и нажмите [ENTER].

[3] Нажмите [3,4], чтобы выбрать вариант “Нач.

наст.”, и нажмите [ENTER].

[4] Нажмите [3,4], чтобы выбрать “Соединение”, и

нажмите [2, 1].

[5] Нажмите [3,4], чтобы выбрать вариант

“Прогрессивн.”, и нажмите [ENTER].

[6] Нажмите [3,4], чтобы выбрать вариант “Вкл.”,

и нажмите [ENTER].

Устанавливается выход с прогрессивной разверткой.

COMPONENT

VIDEO IN

Прогрессивная

развертка

COMPONENT

VIDEO OUT

≥ Если вы имеете обычный телевизор (CRT: электронно-лучевая трубка)

Используйте компонентный выход при отключенной прогрессивной
развертке (заводская установка l 59), даже если он совместим с
прогрессивной разверткой, поскольку прогрессивный выход может
вызвать мигание изображения. То же самое касается
мультисистемного телевизора, использующего режим PAL.

COMPONENT

VIDEO IN

Примечания

≥При подключении к обычному телевизору (CRT: электронно-

лучевая трубка) или мультисистемному телевизору,
использующему режим PAL, если он совместим с прогрессивной
разверткой, при выходе с прогрессивной разверткой может
появляться мерцание. Если это происходит, отключите вариант
“Прогрессивн.” (l 35).

≥Если аппарат подключен к телевизору через разъем VIDEO OUT

или S VIDEO OUT, выход будет с чересстрочной разверткой
независимо от настроек.

∫Для возврата на предыдущий экран

Нажмите [RETURN].

∫Для выхода с экрана

Нажмите несколько раз [RETURN].

16

RQTV0140

Прогрессивная

развертка

COMPONENT

VIDEO OUT

Картинка с сайта: manualmachine.com

Запись телевизионных программ

Как вставлять диски

[1] Чтобы открыть лоток, нажмите [<, OPEN/

CLOSE] на главном аппарате.

≥Можно вставить кассетный или не кассетный диск.

[2] Чтобы закрыть лоток, нажмите [<, OPEN/

CLOSE] на главном аппарате.

≥Вставляя DVD-RAM с наклейкой защиты от записи, установите

ее в положение “PROTECT” (l 55). Воспроизведение
начинается автоматически.

Примечания

≥Вставлять двусторонний диск следует вниз стороной, на которой

вы собираетесь вести запись/воспроизведение.

≥Непрерывная запись с одной стороны двухстороннего диска на

другую невозможна. Для этого нужно вынуть диск и перевернуть
его.

≥При использовании DVD-RAM или DVD-R диаметром 8 см выньте

диск из кассеты.

Диск не кассетного типа Диск кассетного типа

(1)

(2)

Перед записью

[+RW]

При записи на диск меню заголовков удаляется.

≥

Создайте меню заголовков еще раз при помощи “Coздaть Top
Menu” в Управление DVD. (l 55)

[VHS]

Уход за видеокассетой

≥Низкое качество или повреждение видеокассет может привести к

загрязнению и неисправности головок. Бережно храните свои
видеокассеты и выбрасывайте их, когда они загрязняются или
повреждаются.

≥Ни в коем случае не пользуйтесь видеокассетами, на которые

были разлиты жидкости или которые сильно повреждены,
поскольку это приведет не только к загрязнению головок, но и к
неисправности аппарата.

Обслуживание

Очистка видеоголовок

Загрязнение видеоголовок может привести к плохому качеству
записи и воспроизведения.
≥Если качество изображения не улучшается, используйте

специальную кассету для чистки головок, которая поставляется
отдельно. Если проблема не исчезает, обратитесь за консультацией
к квалифицированному специалисту по техобслуживанию.

(1) Вставляйте диск этикеткой вверх.
(2) Вставляйте его полностью, чтобы он зафиксировался на месте.
(3) Вставляйте диск этикеткой вверх так, чтобы стрелка

указывала внутрь.

Установка видеокассеты

Поверхность, через
которую видна катушка
ленты, должна быть
обращена вверх.

Вставьте
видеокассету.

≥Аппарат включится

автоматически.
Воспроизведение

≥

начинается автоматически
при вставке видеокассеты
без лепестка защиты от случайного стирания.

∫Чтобы извлечь видеокассету

≥Извлечь видеокассету можно даже когда аппарат находится в

режиме ожидания. Сразу после выброса видеокассеты он снова
переходит в режим ожидания.

Для главного аппарата

≥Нажмите [<, EJECT] на главном аппарате.

Для пульта дистанционного управления

(3)

Нажатием

≥

удерживайте [

[DRIVE SELECT]

∫

, STOP] на протяжении 3 или более секунд.

выберите VHS, а затем нажмите и

После записи

[DVD]

Финализируйте (l 56) диск, чтобы его можно было воспроизводить
на другом оборудовании, или установите защиту (l 55) , чтобы
случайно не стереть содержание.

[VHS]

≥Чтобы предотвратить ненамеренную

запись, отломайте защитный язычок
видеокассеты. Закройте отверстие
двойным слоем липкой ленты, если
хотите снова использовать
видеокассету для записи.

≥Можно применять видеокассеты с обозначениями VHS и S-VHS, но

аппарат не способен полностью использовать характеристики
видеокассет S-VHS.

Язычок

17

RQTV0140

ШАГ 3 Настройка для совмещения с используемым телевизором и пультом дистанционного управления/Запись телевизионных программ

Картинка с сайта: manualmachine.com

Запись телевизионных программ

Í

DRIVE

SELECT

Цифровые

кнопки

∫

µ

CH, W, X

;

STATUS
REC MODE

Подготовка

≥Выберите на телевизоре канал просмотра аппарата (например,

вход AV).

≥[RAM] Снимите защиту (диск l 55, кассета l 55).
≥Нажатием [Í, DVD/VHS] включите аппарат.
≥Нажатием [DRIVE SELECT] выберите устройство для записи

(DVD или VHS).

≥Выберите тип канала записи звука. (l 21)

[1] Вставьте диск. (l 17)

≥Если появится экран “Формат” (l 20, Экран “Формат”).
≥При первом использовании диска DVD-RAM с этим аппаратом

для обеспечения правильной записи отформатируйте диск
(l 55, Форматировать диск).

или
Вставьте видеокассету с невредимым язычком
защиты от ненамеренного стирания.

(l 17)

[2] Нажмите [CH, W, X], чтобы выбрать канал.

Для выбора цифровыми кнопками:
например, 5: [5]

15: [1] > [5]

Порядок записи

[RAM] [-R] [-R]DL] [-RW‹V›] [+R] [+R]DL] [+RW] [VHS]

[RAM] [-R] [-R]DL] [-RW‹V›]

≥На диск можно записать до 99 титров.

[+R] [+R]DL] [+RW]

≥На диск можно записать до 49 титров.

≥Запись цифровых передач, допускающих “Только однократную

запись” на диски DVD-R, DVD-R DL, DVD-RW, +R, +R DL, +RW или
8 см диски DVD-RAM, невозможна. Пользуйтесь CPRM­совместимыми дисками DVD-RAM.

≥Запись будет выполняться на открытое пространство диска.

Перезаписываться данные не будут.

≥Если на записываемом диске не осталось места, необходимо будет

удалить нежелательные файлы (l 27, 37) или использовать новый
диск.

При записи на DVD-R, DVD-R DL, DVD-RW (формат DVD-Video),
+R, +R DL или +RW

≥При записи двуязычной телепередачи

—

Если не подключено внешнее оборудование
Выберите “M 1” или “M 2” в пункте “Двуяз. выбор звука” меню
Нач. наст.

— Если подключено внешнее оборудование
Выберите M 1 или M 2 на внешнем оборудовании.

≥

Форматное соотношение записанного изображения будет 4:3.

≥Для воспроизведения на другой аппаратуре дисков DVD-R,

DVD-R DL, DVD-RW (формат DVD-Video) +R, +R DL или +RW,
записанных на этом аппарате, диски должны быть
финализированы (l 56).

≥[+RW] Для возможности воспроизведения на другой

аппаратуре DVD используйте “Coздaть Top Menu” в меню
Управление DVD (l 55).

(

l 58)

.

[3] Нажмите [REC MODE], чтобы выбрать режим

записи.

Остаток времени на диске

[DVD]

XP#SP#LP#EP
^————————-n

[VHS]

SP#LP#EP
^—————-n

[4] Нажмите [¥, REC], чтобы начать запись.

например, [DVD]

≥Изменить канал или режим записи во время записи

невозможно.
Их можно изменить во время приостановки записи, но
материал записывается как отдельный титр.

≥Запись можно выполнять, когда аппарат находится в режиме

ожидания записи по таймеру, но при наступлении времени
записи по таймеру текущая запись будет прекращена, и
начнется запись по таймеру.

≥[RAM] Изменить записываемый звук можно, нажав во время

записи [AUDIO]. (Это не влияет на запись звука.)

18

RQTV0140

Картинка с сайта: manualmachine.com

∫Чтобы прервать запись

Нажмите [;, PAUSE]. (Чтобы возобновить запись, нажмите
повторно.)

≥[RAM] Титр не разбивается на отдельные файлы.
≥Можно также нажать [¥, REC], чтобы возобновить запись.

∫Чтобы прекратить запись

Нажмите [∫, STOP].
≥[DVD] Запись продолжается как один титр до места прекращения.
≥[-R] [-R]DL] [-RW‹V›] [+R] [+R]DL] [+RW]

Для завершения записи управляющей информации по окончании
записи аппарату необходимо около 30 секунд.

∫Для отображения оставшегося времени

[DVD]

Нажмите несколько раз [STATUS]. (l 36)

[VHS]

Убедитесь, что в пункте “Длина ленты” меню Нач. наст. выбрана
правильная длина видеокассеты.

Нажмите несколько раз [STATUS]. (l 33)
≥Оставшееся на пленке время может отображаться неправильно,

что зависит от используемой ленты.

Примечание

[VHS]

≥Даже если используемая видеокассета обозначена

“S-VHS”, с помощью аппарата невозможно выполнить запись в
системе S-VHS.
Он осуществляет запись в обычной системе VHS.

≥Если запись остановлена на 5 или более минут, аппарат

возвращается в режим остановки.

∫ Режимы записи и приблизительное время

записи

Режимы записи DVD

∫

XP

SP

В данном аппарате используется запись с регулируемой скоростью
передачи данных (VBR), при которой объем записываемых данных
изменяется в соответствии с записываемыми изображениями.
Поэтому действительное время записи и оставшееся время будут
отличаться от отображаемых на аппарате. (Разница особенно
заметна для дисков DVD-R DL и +R DL.)
Используйте диски с достаточным размером свободного места.

1

Если “Время записи в режиме EP” в меню “Нач. наст.”

°

установлено в состояние “EP ( 6Часов )”.
Качество звука лучше при использовании “EP ( 6Часов )”, чем при
использовании “EP ( 8Часов )”.

2

Непрерывная запись с одной стороны двухстороннего диска на

°

другую невозможна.

3

Непрерывная запись с переходом с первого слоя на второй

°

невозможна.

Примечание

При записи на диск DVD-RAM с использованием режима “EP
(8Часов)” может быть невозможно воспроизведение на
проигрывателях DVD, которые совместимы с DVD-RAM. В таком
случае используйте режим “EP ( 6Часов )”.

FR (Режим гибкой записи l 22):

≥Режим FR можно установить при перемещении (копировании) или

записи по таймеру-программатору.

∫Быстрый старт

(l 59)
1 секунда — быстрый запуск записи на DVD-RAM°
° Из выключенного состояния можно в течение одной секунды

перейти в режим записи на DVD-RAM, нажав сначала [Í, DVD/
VHS], а затем последовательно нажав [¥, REC] (Режим
быстрого старта).

“Быстрый старт” во время покупки устанавливается в состояние
“Вкл.”.

Примечание

≥Запуск занимает до одной минуты, если:

— Воспроизводится диск или начинается запись на диске,
который не является DVD-RAM.

— Вы хотите выполнить другие операции.

Запись телевизионных программ

LP

EP ( 6Часов )*

EP ( 8Часов )

Качество изображения

Время записи

XP (Высокое
качество)

SP (Нормальное
качество)

LP
(Долгоиграющая)

EP

(Особо

долгоиграющая)
FR (Гибкий

режим записи)

XP (Высокое
качество)

SP (Нормальное
качество)

LP
(Долгоиграющая)

EP

(Особо

долгоиграющая)
FR (Гибкий

режим записи)

1

DVD-RAM DVD-R

Односторонний

(

4,7 Гбайт

)

Двусторонний

(

9,4 Гбайт

2

°

)

1 ч. 2 ч. 1 ч.

2 ч. 4 ч. 2 ч.

4 ч. 8 ч. 4 ч.

8 ч.

1

)

(6 ч.°

8 ч. максимум

16 ч.

(12 ч.°1)

8 ч. максимум

на одной стороне

DVD-R DL°3, +R DL°3 (8,5 ГБ)

Первый слой Второй слой

55 мин. 50 мин.

1 ч. 50 мин. 1 ч. 40 мин.

3 ч. 40 мин. 3 ч. 20 мин.

7 ч. 25 мин.

(5 ч. 30 мин.°

7 ч. 25 мин.

максимум

1

)

6 ч. 50 мин.

(5 ч. 15 мин.°1)

6 ч. 50 мин.

максимум

DVD-RW
+R, +RW

4,7 Гбайт)

(

8 ч.

(6 ч.°1)

8 ч. максимум

Режимы записи VHS

∫

Режим записи

SP: При записи или воспроизведении в обычном режиме.
LP: При записи или воспроизведении в режиме длительного

воспроизведения.

EP: При записи или воспроизведении в режиме очень длительного

воспроизведения.

≥Чтобы емкости для записи хватило на более продолжительное

время, выберите “LP” или “EP”.

≥Если вам важно качество изображения, или если вы хотите долго

хранить ленту, выберите “SP”.

19

RQTV0140

Картинка с сайта: manualmachine.com

Запись телевизионных программ

DRIVE

SELECT

∫

CH, W, X

AV

1

∫ Экран “Формат”

[RAM] [-RW‹V›] [+R] [+R]DL] [+RW]

При вставке нового диска или диска, записанного на компьютере
или другой аппаратуре, может отображаться экран подтверждения
формата.
Отформатируйте диск, чтобы им пользоваться. Однако при этом вся
записанная информация будет удалена.

Формат

Диcк нeпpa

в

ил

ь

нo фop

мa

т

и

ть диcк

в

лe

ниe DVD» ?

RETURN

poвaн.

H

eг

Ф

op

мa

ти

po

вa

c

п

oмo

ш

ь

ю

«Чпpa

Дa

SELECT

ENTER

Нажмите [2], чтобы выбрать вариант “Да”, и нажмите [ENTER].
≥Подробности см l 55, Форматировать диск.

DIRECT

NAVIGATOR

AUDIO

<

µ

3, 4, 2, 1

ENTER

∫ При извлечении записанного диска

[-R] [-R]DL] [-RW‹V›] [+R] [+R]DL]

При нажатии [<, OPEN/CLOSE] на самом аппарате в режиме паузы:
Если диск не обработан для воспроизведения на другой аппаратуре,
отображается следующее окно.

Ф

инaли

зaц

и

Ф

инaлизиpyйтe диcк дл

нa

дpyгиx пpoигp

Пp

и

м

.

:

зa

пиc

ь

или

нeвo

з

м

oжн

ы

.

З

т

Дл

я

Дл

я в

З

тoт диcк

oбopyдoвaн

При финализации диска
Нажмите [¥, REC] на основном аппарате.

≥Остановить данный процесс после его запуска невозможно.
≥Если диску необходимо назначить имя или установить меню

воспроизведения, перед финализацией выберите “Название
диска” (l 54) или “Выбор автомат. воспроизв.” (l 55).

При открытии отсека без финализации диска
Нажмите [<, OPEN/CLOSE] на самом аппарате.

я

я в

ocпpo

и

з

тeл

яx DVD.

oвaн

зa

н

я

ть пpибли

жeт пpoигp

вe

иe пocлe финaл

з. 9

ы

вa

т

ьc

я

з

ф

инaли

м

нa

зaц

ы

вa

peдaктиp

o мo

жeт

зa

пycкa нaжмитe кнoпкy REC

ыx

o

дa нaжмитe кнoпкy OPEN/CLOSE

нe мo

ии DVD бe

инyт

дeни

дpyг

я

и

зa

ц

ии

ы.

.

.

o

м

ии

.

20

RQTV0140

Картинка с сайта: manualmachine.com

Как указать время прекращения записи

[RAM] [-R] [-R]DL] [-RW‹V›] [+R] [+R]DL] [+RW] [VHS]

Во время записи

Выберите продолжительность записи нажатием
[¥, REC] на основном аппарате.

Дисплей аппарата

При каждом нажатии кнопки:
Счетчик (Отмена) # OFF 0:30 # OFF 1:00 # OFF 1:30

^——- OFF 4:00 ! OFF 3:00 ! OFF 2:00 ———-n

К вашему сведению

≥Это невозможно во время записи по таймеру или гибкой записи.
≥[DVD] Установленное время очищается, если во время

приостановки записи изменить режим записи или канал.

≥При нажатии [∫, STOP] запись прекращается и установленное

время очищается.

≥Если аппарат не используется после остановки записи, он

автоматически выключается.

Воспроизведение во время записи

[RAM]

Подготовка

≥Нажатием [DRIVE SELECT] выберите DVD.

Примечание

≥Во время быстрой перемотки звук не воспроизводится.

∫ Воспроизведение с начала заголовка,

который записывается.
–Беглое воспроизведение

Продолжая запись титра, можно начать с начала его
воспроизведение.

Во время записи или записи по таймеру

Нажмите [1, PLAY].

≥Воспроизведение начнется при продолжении записи.

Запись телевизионных программ

Выберите тип канала записи звука

[-R] [-R]DL] [-RW‹V›] [+R] [+R]DL] [+RW]

Выберите основной (M 1) или дополнительный (M 2) канал звука
в пункте “Двуяз. выбор звука” меню Нач. наст.. (l58)

Воспроизведение диска DVD при записи
видеокассеты VHS

При записи видеокассеты VHS можно воспроизводить диски. Это не
влияет на запись.
≥Воспроизведение DVD (l 26)

На заметку

≥Нельзя одновременно вести запись на видеокассету VHS и диск.

Воспроизведение видеокассеты VHS при
записи диска DVD

При записи дисков можно воспроизводить видеокассеты. Это не
влияет на запись.
≥Воспроизведение кассет VHS (l 32)

На заметку

Нельзя одновременно вести запись на диск DVD и видеокассету.

≥

Просмотр телепередач во время записи

[RAM] [-R] [-R]DL] [-RW‹V›] [+R] [+R]DL] [+RW] [VHS]

[1] Нажмите [AV], чтобы изменить режим входа на

“TV”.

[2] Нажмите [CH, W, X] телевизора, чтобы выбрать

нужный телеканал.

К вашему сведению

≥Это можно сделать также, если аппарат выполняет запись по

таймеру.

≥На запись такое действие не влияет.

К вашему сведению

≥Воспроизведение невозможно начать по крайней мере в течение

двух секунд после начала записи.

∫ Воспроизведение ранее записанного

заголовка во время записи.
–

Одновременная запись и воспроизведение

Можно воспроизводить ранее записанный титр во время записи
другого титра.

[1] Во время записи или записи по таймеру

Нажмите [DIRECT NAVIGATOR]. (l 26)

¥: Записывается в данный момент

[2] С помощью [3, 4, 2, 1] выберите титр и

нажмите [ENTER].

≥ Воспроизведение начнется при продолжении записи.

∫Для выхода с экрана Direct Navigator

Нажмите [DIRECT NAVIGATOR].

К вашему сведению

≥Во время одновременной записи и воспроизведения невозможно

редактировать или удалить титры с помощью Direct Navigator или
списков воспроизведения.

≥Даже если вы начнете воспроизведение, когда аппарат находится

в режиме ожидания записи по таймеру, запись начнется по
достижении установленного вами времени.

∫Чтобы прекратить воспроизведение и запись

[1] Нажмите [∫, STOP]. Воспроизведение прекратится.

(Подождите 2 секунды или больше.)

[2] Нажмите [∫, STOP]. Запись заканчивается.

≥При записи по таймеру отобразится окно подтверждения.

Нажатием [2] выберите “Остановить запись”, а затем
нажмите [ENTER].

21

RQTV0140

Картинка с сайта: manualmachine.com

Запись телевизионных программ

Í

DRIVE

SELECT

Цифровые

кнопки

∫

DVD/VHS DVD/VHS

ShowView

3, 4, 2, 1
ENTER

RETURN
STATUS

F RecREC MODE

Режим гибкой записи (FR)

[RAM] [-R] [-R]DL] [-RW‹V›] [+R] [+R]DL] [+RW]

Аппарат вычисляет скорость записи, которая позволяет выполнить
запись в установленное время (в пределах оставшегося на диске
времени) с наилучшим качеством изображения.

“Гибкая зaпиcь” удобно использовать в таких ситуациях.

≥Когда правильный выбор затруднен объемом свободного

пространства на диске.

≥Когда нужно записать длинную программу с наилучшим

возможным качеством изображения.

например, при записи на диск программы длительностью
90 минут
При выборе режима XP программа не поместится на диск.

Для 30 минут программы

4.7 Гбайт

DVD-RAM

Гбайт

4.7

DVD-RAM

Программа поместится на диск при выборе режима SP.

Однако при этом на диске останется

4.7 Гбайт

DVD-RAM

свободное пространство на 30 минут.

Если выбрать “Гибкая зaпиcь”, программа
точно поместится на один диск.

4.7 Гбайт

DVD-RAM

понадобится второй диск.

Подготовка

≥Нажатием [DRIVE SELECT] выберите DVD.
≥Выберите канал для записи.

[1] Во время остановки

Нажмите [F Rec].

[2] Нажмите [3, 4, 2, 1],

чтобы задать время
записи.

≥Время записи можно задать

Зад. время записи

Г

ибкa

я

запис

Запись в режиме FR.

Пуск

1 Час. 23 Мин.Макс. время записи
1 Час. 23 Мин.

SELECT

RETURN

ь

O

т

мe

нa

также цифровыми кнопками.

≥Максимальное время записи 8 часов. (Зависит от емкости

диска)

[3] Выберите вариант “Пуск” с помощью [3, 4, 2,

1] и нажмите [ENTER].

≥Начинается запись.

∫Для выхода из окна Гибкая зaпиcь без записи

Нажмите [RETURN].

∫Для прерывания записи

Нажмите [∫, STOP].

∫Чтобы отобразить время, остающееся до конца записи

Нажмите несколько раз [STATUS].
(l 36)
≥Оставшееся время отображается в

часах и минутах.

***

01

К вашему сведению

≥Во время гибкой записи на дисплее аппарата загораются все

индикаторы режимов записи.

≥Изменить канал или режим записи во время приостановки гибкой

записи невозможно.

Оставшеес
я время

22

RQTV0140

Картинка с сайта: manualmachine.com

Запись по таймеру

Предосторожности при использовании
записи по таймеру

∫Запись по таймеру начинается автоматически в

установленное время.

≥Запись по таймеру срабатывает независимо от того, включен

аппарат или выключен. Если аппарат выключен, звук и
видеоизображение не могут передаваться на телевизор.

∫Запись по таймеру не может вестись одновременно на

диск DVD и видеокассету VHS.

≥Убедитесь, что на экране Список записей по таймеру время записи

по таймеру не перекрывается. (l 25)

Если время записей по таймеру перекрывается:
≥Запись телепередачи с более поздним временем начала записи

начинается после завершения записи предыдущей телепередачи.

≥Если запись по таймеру на видеокассету VHS перекрывается с

текущей записью по таймеру на диск DVD, на период перекрытия
устройство воспроизведения видеокассет VHS может оказаться
недоступным для использования.

Запись по таймеру

[RAM] [-R] [-R]DL] [-RW‹V›] [+R] [+R]DL] [+RW] [VHS]

Всего в список можно включить до 16 программ записи на диск DVD
и видеокассету VHS в месяц.

Подготовка

≥Выберите на телевизоре канал просмотра аппарата (например,

вход AV).

≥Проверьте, установлено ли на часах правильное время. Если

оно не установлено, установите его (l 61).

≥[RAM] Снимите защиту (диск l 55, кассета l 55).
≥Вставьте диск (l 17) и убедитесь в наличии достаточного

свободного пространства для записи на него (l 36).

≥Вставьте видеокассету с невредимым язычком защиты от

ненамеренного стирания. (l 17)

≥[-R] [-R]DL] [-RW‹V›] [+R] [+R]DL] [+RW] При записи двуязычных

передач записывается только звук, выбранный в “Двуяз. выбор
звука” (l 58) (“M 1” или “M 2”).

≥Нажатием [DRIVE SELECT] выберите привод, куда хотите

произвести запись (DVD или VHS).

Использование системы SHOWVIEW

Ввод номеров S

HOWVIEW

номера можно найти в телепрограммах в газетах и журналах.

[1] Нажмите [ShowView].

[2] Нажмите цифровые кнопки, чтобы ввести номер

S

HOWVIEW.

≥Нажмите [2], чтобы вернуться и исправить цифру.

[3] Нажмите [ENTER].

≥Подтвердите программу и

исправьте ее при необходимости [3, 4, 2, 1] (“Ручное
программирование” l 24, шаг 3).

≥Реж. (Режим записи)

[DVD] (l 19)
XP,.SP,.LP,.EP,.FR

^————————————J

[VHS] (l 19)
SP,.LP,.EP,.AUTO (l 25)

^———————————-J

Для изменения режима записи можно также нажать
[REC MODE].

≥Для ввода названия программы

Нажмите [2,1], чтобы выбрать вариант “Назв. прогр.”,
и нажмите [ENTER] (l 52).

≥Если под пунктом “Назв.” появляется надпись “———”, нажмите

[3, 4], чтобы выбрать нужное расположение программы.
После ввода информации о телевизионной станции она
сохраняется в памяти аппарата.

≥При вводе неправильного номера S

сообщение “Неправ. вход”. Введите номер S

[4] Если программа правильна

Нажмите [ENTER].

Установки сохраняются, и программа переходит в режим

ожидания записи по таймеру.
Пиктограмма записи по таймеру отображается в левой
колонке.

®

— это легкий способ записи по таймеру. Эти

HOWVIEW выводится

HOWVIEW повторно.

Запись телевизионных программ/Запись по таймеру

Зa

лиc

ь

пo тa

й

мepy

№

Ha

з

в.

01 20. 7. BT 18

¢¢¢

04

Д

D
V

a

тa

C

Пp

o

гp

≥На дисплее аппарата светится “ ”.
≥Убедитесь в правильности программирования записи по

таймеру на экране зaлиcь по тaймepy (l 25).

≥Повторите шаги 1–4 для программирования других записей.

Включен режим ожидания записи по таймеру.
Однако аппарат не может отключиться автоматически.

≥Если запись по таймеру начинается, когда устройство

включено, то после завершения записи устройство не будет
автоматически выключаться.
выключайте устройство, нажав

Для экономии электроэнергии

[Í, DVD/VHS].
Во время записи по таймеру вы можете выключить устройство.
Это не повлияет на запись.

Примечание

См. “Примечания по режиму записи по таймеру” (l 24).

HOWVIEW является товарным знаком Gemstar Development

S
Corporation. Система S
Development Corporation.

HOWVIEW изготовлена по лицензии Gemstar

23

RQTV0140

71

RQTV0140

Характеристики

Питание:

Пepeм. тoк

220

В до 240 В, 50 Гц

Потребление
электроэнергии:

Прибл. 26 Вт

Режим ожидания:

Дисплей:

Вкл.

Дисплей:

Выкл.

Быстрый старт: Вкл.

Прибл.

7,0 Вт

6,8 Вт

Быстрый старт: Выкл.

Прибл.

2,6 Вт

2,5 Вт

Записываемые диски:

DVD-RAM: Вер. 2.0

Вер. 2.1/3X-SPEED DVD-RAM Ред. 1.0
Вер. 2.2/5X-SPEED DVD-RAM Ред. 2.0

DVD-R:

для General Вер. 2.0
для General Вер. 2.0/4X-SPEED DVD-R Ред. 1.0
для General Вер. 2.x/8X-SPEED DVD-R Ред. 3.0
для General Вер. 2.x/16X-SPEED DVD-R Ред. 6.0
для DL Вер. 3.0
для DL Вер. 3.x/4X-SPEED DVD-R для DL Ред. 1.0

DVD-RW:

Вер. 1.1
Вер. 1.1/2X-SPEED DVD-RW Ред. 1.0
Вер. 1.2/4X-SPEED DVD-RW Ред. 2.0

+R:

Вер. 1.0/2.4X-SPEED
Вер. 1.1/4X-SPEED
Вер. 1.2/8X-SPEED
Вер. 1.3/16X-SPEED
для DL Вер. 1.0/4X-SPEED

+RW:

Вер. 1.1
Вер. 1.2/4X-SPEED

Система записи:

DVD-RAM: Формат DVD Video Recording
DVD-R:

Формат DVD-Video

DVD-R DL (двухслойный):

Формат DVD-Video

DVD-RW:

Формат DVD-Video

+R
+R DL (двойной слой)
+RW

Время записи:

Макс. 8 часов (на диск 4,7 ГБ)
XP: Прибл. 1 час

SP: Прибл. 2 часа

LP: Прибл. 4 часа

EP: Прибл. 6 часов или 8 часов

Воспроизводимые диски:

DVD-RAM: Формат DVD Video Recording
DVD-R:

Формат DVD-Video, MP3, JPEG, DivX

DVD-R DL (двухслойный):

Формат DVD-Video

DVD-RW:

Формат DVD-Video, формат DVD Video Recording

+R
+R DL (двойной слой)
+RW
DVD-Video, DVD-Audio
CD-Audio (CD-DA), Video CD
CD-R/CD-RW (форматированные диски CD-DA, Video CD, SVCD,
MP3, JPEG, DivX)
SVCD

Оптический датчик:

Система с 1 линзой, 2 интегральными блоками
(662 нм – длина волны для дисков DVD, 780 нм – длина волны для
дисков CD)

Технические характеристики LASER:

Изделие класса 1 LASER
Длина волны:

780 нм (для дисков CD)
662 нм (для дисков DVD)

Мощность лазера: С защитой от опасного излучения

Телевизионная система:

ТВ система:

Система PAL, 625 строк, 50 полукадров
Система NTSC, 525 строк, 60 полукадров

Антенный вход:

VHF: CH R1 до R12 (PAL-DK, SECAM-DKK1),

Е2 до E12 (PAL-BGH, SECAM-BG),
CH 1 до 12 (PAL-D)
75

≠

UHF: CH 21 до 69 (PAL-DK, SECAM-DKK1),

Е21 до E69 (PAL-BGH, SECAM-BG, PAL-I),
CH 13 до 57 (PAL-D)
75

≠

CATV: CH 44 МГц до 470 МГц (PAL-DK, SECAM-DKK1),

CH S01 до S05 M1 до M10,
U1 до U10, S21 до S41 (PAL-BGH, SECAM-BG)
(PAL-D)
75

≠

Видеосистема:

Система записи: (для DVD)

MPEG2 (Гибридная VBR)

Вход:

LINE (штыр. гнездо)

k2

1,0 В подкл.; 75

≠

S разъем

k2

Y: 1,0 В подкл.; 75

≠

C: 0,286 В подкл.; 75

≠

Выход:

LINE (штыр. гнездо)

k2

1,0 В подкл.; 75

≠

(для DVD PRIORITY) S разъем

k1

Y: 1,0 В подкл.; 75

≠

C: 0,286 В подкл.; 75

≠

Компонентный видеовыход:

(для DVD PRIORITY) Y, P

B

, P

R

k1

Y: 1,0 В подкл.; 75

≠

(480i/480p) NTSC

P

B

: 0,7 В подкл.; 75

≠

(576i/576p) PAL

P

R

: 0,7 В подкл.; 75

≠

Аудиосистема:

Система записи: (для DVD)

Dolby Digital (2 канала)

Аналоговый вход:

LINE (штыр. гнездо)

k2

Контрольный вход: 309 мВ среднеквадр.
FS: 2 В среднеквадр. (1 кГц, 0 дБ)
Входной импеданс: 22 к

≠

Аналоговый выход: LINE (штыр. гнездо)

k2

Контрольный выход: 309 мВ среднеквадр.
FS: 2 В среднеквадр. (1 кГц, 0 дБ)
Выходной импеданс: 1 к

≠

(Импеданс нагрузки: 10 к

≠)

Количество каналов: (для DVD)

Запись:

2 канала

Воспроизведение: 2 канала

Количество дорожек: (для VHS)

Hi-Fi:

2 дорожки

Обычно: 1 дорожка

Цифровой выход: (для DVD PRIORITY)

Разъём цифрового оптического аудиовыхода

k1

(PCM, Dolby Digital, DTS)

VHS

Формат записи:

Система VHS видеокассет с частотной модуляцией
звука

Головки:

4 головки спиральной развёртки для видео
2 головки спиральной развёртки для звука с
частотной модуляцией
1 неподвижная головка для обычного звука

Скорость плёнки/время записи:

SP: 23,39 мм/сек, 240 мин. (на кассете E-240)
LP: 11,7 мм/сек, 480 мин. (на кассете E-240)
EP: 7,8 мм/сек, 720 мин. (на кассете E-240)

Время ускоренной перемотки FF/REW:

FF/REW: Прибл. 60 сек. (на кассете E-180)
Jet RW: Прибл. 50 сек. (на кассете E-180)

П

о

с

оби

е

по пои

с

к

у

и

у

с

т

р

а

н

е

н

ию

не

ис

пра

внос

те

й/Ха

р

а

кт

е

р

ис

т

ики

M6720(EE_ru)_Russian.book 71 ページ ２００６年４月１９日　水曜日　午後１時３５分

72

RQTV0140

Характеристики

Примечание

Характеристики могут изменяться без уведомления.
Масса и размеры приведены приблизительно.

DV вход:

Стандарт IEEE 1394, 4 контакта

k1

Региональный код:

5

Часы:

Кварцевые часы с 24 часовым циклом

Рабочая температура: 5

oC — 40 oC

Относительная влажность :

10% — 80% RH (без образования конденсата)

Размеры:

Прибл. 430 мм (Ш)

k84 мм (В)k343 мм (Г)

Масса:

Прибл. 5,4 kg

DVD (DivX), CD (DivX): DivX 3.11, 4.x, 5.x

GMC (Global Motion Compensation) не поддерживается.

DVD (DivX), CD (DivX): Общие элементы

Максимальное количество распознаваемых папок:

300 папок на диск
(включая корневой каталог)

Максимальное количество файлов DivX:

200 файлов DivX на диск

*

1

DVD (MP3), CD (MP3):

Формат:

ISO9660 уровня 1 или 2 (кроме расширенных
форматов), Joliet

Совместимая степень сжатия:

32 кбит/сек — 320 кбит/сек

Совместимая частота дискретизации:

16 кГц, 22,05 кГц, 24 кГц, 32 кГц, 44,1 кГц, 48 кГц

Данное устройство несовместимо с тегами ID3.

DVD (JPEG), CD (JPEG):

Формат:

ISO9660 уровня 1 или 2 (кроме расширенных
форматов), Joliet

Совместимое количество пикселей:

От 34

k34 до 6144k4096 пикселей

Децимация 4:2:2 или 4:2:0

Данное устройство несовместимо с Motion JPEG.

DVD (MP3), DVD (JPEG), CD (MP3), CD (JPEG): Общие элементы

Максимальное количество распознаваемых папок:

300 папок на диск
(включая корневой каталог)

Максимальное количество файлов МР3:

3000 распознаваемых файлов MP3 на диск

*

1

Максимальное количество файлов JPEG:

3000 распознаваемых файлов JPEG на диск

*

1

Данный аппарат поддерживает многосессионную запись.
Данный аппарат не поддерживает пакетный формат записи.

*

1

Общее количество распознаваемых файлов, включая MP3, JPEG, DivX и

другие типы файлов: 4000.

SVCD:

Формат:

IEC62107

Этот аппарат несовместим с имеющимся в продаже “Chaoji VCD”,
включая CVD, DVCD и SVCD, которые не соответствуют стандарту
IEC62107.

Быстрый запуск для записи (Быстрый старт: ВКЛ.)
Функция быстрого начала записи через 1 сек. на диск DVD-RAM

*

2

*

2

Из выключенного состояния запись на DVD-RAM начинается
примерно через 1 секунду после нажатия кнопки питания и
последующего нажатия кнопки REC (режим быстрого запуска).

M6720(EE_ru)_Russian.book 72 ページ ２００６年４月１９日　水曜日　午後１時３５分

73

RQTV0140

Алфавитный указатель

Автоматическая запись DV …………………………………………………….51
Автоматическая настройка …………………………………………………….14
Быстрый запуск………………………………………………………………… 12, 59
Быстрый просмотр …………………………………………………………………26
Введение названия

введение текста ……………………………………………………………………53
диск……………………………………………………………………………………… 54
заголовок ………………………………………………………………….. 23, 24, 38
список воспроизведения ………………………………………………………. 42

Воспроизведение вдогонку ……………………………………………………21
Воспроизведение с NR ……………………………………………………………35
Выбор источника

DivX ………………………………………………………………………………………34

Гибкая запись …………………………………………………………………………22
Заводские настройки …………………………………………………………….. 59
Закрытие первого слоя …………………………………………………………..56
Запись

автоматическая запись DV …………………………………………………….51
гибкая запись ……………………………………………………………………….. 22
режим ……………………………………………………………………………..19, 25
таймер ………………………………………………………………………………….23

Запись одним нажатием кнопки …………………………………………….21
Запись по таймеру …………………………………………………………………..23
Защита

диск ………………………………………………………………………………………55
заголовок ……………………………………………………………………………..38
картридж ……………………………………………………………………………… 55

Звук

воспроизведение ……………………………………………………………..27, 33
свойства ……………………………………………………………………………….34
язык ……………………………………………………………………………………..34

Звуковая дорожка …………………………………………………………………. 34
Экранные меню ………………………………………………………………………34
Изменение пиктограммы …………………………………………………..38, 42
Канал

звуковой ……………………………………………………………………………… 34
настройки ………………………………………………………………………..14, 59

Код дистанционного управления …………………………………………..15
Копирование NR ……………………………………………………………………..35
Копирование (список воспроизведения) ……………………………….42
Меню

настройка ……………………………………………………………………………..57
экранные ………………………………………………………………………………34
DivX ………………………………………………………………………………………28
JPEG …………………………………………………………………………………….30
MP3 ………………………………………………………………………………………29

Меню настроек ………………………………………………………………………..57
Навигатор удаления ……………………………………………………………….53
Настройка канала

автоматическая ……………………………………………………………….14, 61
ручная …………………………………………………………………………………..60

Настройка часов …………………………………………………………………….. 61
Настройки изображения …………………………………………………………58
Настройки по умолчанию ……………………………………………………….59
Одновременная запись и воспроизведение …………………………..21
Окно FUNCTIONS …………………………………………………………………… 36
Очищение

видеоголовки ……………………………………………………………………….. 17
диск……………………………………………………………………………………….. 8
линза ………………………………………………………………………………………8
основной аппарат …………………………………………………………………… 8

Перемещение…………………………………………………………………….. 35, 44
Пиктограмма……………………………………………………………………… 38, 42
Повторить воспроизведение ………………………………………………….35
Повторное воспроизведение ………………………………………………….32
Подключение

антенна, телевизор ………………………………………………………………. 12
видеомагнитофон ………………………………………………………………….12
внешние устройства ……………………………………………………………… 50
гнездо DV IN…………………………………………………………………………. 51
телевизор ……………………………………………………………………………..12
усилитель, системный компонент …………………………………………..13

Прогрессивная развёртка ………………………………….13, 16, 35, 59, 62
Пропуск вручную …………………………………………………………………….26
Прямой навигатор …………………………………………………………………..37
Раздел ………………………………………………………………………………..27, 39
Разделение записи ………………………………………………………………….39
Режим энергосбережения ………………………………………………………59

Режимы

записи …………………………………………………………………………….. 19, 25
режим стоп-кадра ………………………………………………………………… 58

Режимы записи ………………………………………………………………………. 19
Сброс настроек каналов ……………………………………………………….. 60
Создание главного меню ……………………………………………………….. 55
Создание раздела ……………………………………………………….. 27, 39, 43
Создание списков воспроизведения …………………………………….. 40
Сокращение (заголовков) ……………………………………………………… 38
Сообщения о состоянии ………………………………………………………… 36
Списки воспроизведения ………………………………………………………. 40
Субтитр …………………………………………………………………………….. 34, 57
Телевизионная система (PAL/NTSC) ……………………………………… 59
Тип телевизора ………………………………………………………………………. 15
Трекинг …………………………………………………………………………………… 33
Угол ………………………………………………………………………………………… 34
Удаление

все записи ……………………………………………………………………………. 55
заголовок ………………………………………………………………….. 27, 37, 53
раздел ……………………………………………………………………………. 39, 43
раздел в списке воспроизведения ………………………………………… 43
список воспроизведения ………………………………………………………. 41

Уменьшение шума (NR)

воспроизведение с NR ………………………………………………………….. 35
уменьшение шума на входе AV ……………………………………………… 35

Уровни ограничения ………………………………………………………………. 57
Усилитель диалога ………………………………………………………………… 35
Установка страны ………………………………………………………………….. 14
Финализация…………………………………………………………………….. 56, 62
Формат экрана телевизора ………………………………………………. 15, 59
Форматирование диска …………………………………………………………. 55
Функция возобновления воспроизведения ………………………….. 26
Функция Child Lock ………………………………………………………………… 36
Характеристики

заголовок …………………………………………………………………………….. 37
список воспроизведения ………………………………………………………. 41
фотоснимки …………………………………………………………………………. 30

Частичное удаление ………………………………………………………………. 38
Экранные

меню ……………………………………………………………………………………. 34
сообщения о состоянии ………………………………………………………… 36

Экранные сообщения……………………………………………………………… 33
Экраны состояния …………………………………………………………………. 36
Язык

звуковая дорожка …………………………………………………………… 34, 57
список кодов ………………………………………………………………………… 59
субтитр …………………………………………………………………………… 34, 57

CPRM ………………………………………………………………………………………. 62
DivX ………………………………………………………………………… 28, 29, 31, 62
DVD-RAM, DVD-R, DVD-R DL, DVD-RW,

+R, +R DL, +RW ………………………………………………………………………. 6

FR (Гибкий режим записи) ………………………………………………… 19, 22
Jet перемотка …………………………………………………………………………. 32
JPEG…………………………………………………………………………….. 30, 31, 62
MP3 ……………………………………………………………………………………. 29, 31
PCM преобразование с понижением частоты ……………………….. 58

S

HOW

V

IEW

…………………………………………………………………………………. 23

SQPB ………………………………………………………………………………………. 32
TIFF…………………………………………………………………………. 28, 30, 31, 62
Time Slip (Временной сдвиг) ………………………………………………….. 27
V.S.S. ………………………………………………………………………………………. 35
VISS ………………………………………………………………………………………… 33

Ха

ра

кте

рис

тики/А

л

фа

вит

ны

й

у

к

а

з

а

т

е

л

ь

M6720(EE_ru)_Russian.book 73 ページ ２００６年４月１９日　水曜日　午後１時３５分

74

RQTV0140

Для заметок

M6720(EE_ru)_Russian.book 74 ページ ２００６年４月１９日　水曜日　午後１時３５分

75

RQTV0140

Для з

а

ме

т

о

к

M6720(EE_ru)_Russian.book 75 ページ ２００６年４月１９日　水曜日　午後１時３５分

Официально сертифицированный DivX

TM

продукт.

Воспроизводит DivX

®

5, DivX

®

4, DivX

®

3, и DivX

®

VOD видео (в соответствии с сертификатом DivX. и техническими

требованиями). DivX, DivX Certified, и соответствующие логотипы являются торговыми марками DivX, Inc. и используются в
соответствии с лицензией.

Изготовлено по лицензии Dolby Laboratories.
“Dolby” и символ из двух D являются товарными знаками Dolby Laboratories.

“DTS” и “DTS 2.0

iDigital Out” являются товарными знаками Digital Theater Systems, Inc.

В данном изделии используется технология защиты авторских прав, защищенная формулой изобретения некоторых
патентов США, а также правами на интеллектуальную собственность, принадлежащими компании Macrovision Corporation и
другим правообладателям. Использование данной технологии защиты авторских прав должно быть санкционировано
компанией Macrovision Corporation и разрешено только для просмотра в домашних и других ограниченных условиях, если
иное не санкционировано компанией Macrovision Corporation. Инженерный анализ и разборка запрещены.

S

HOW

V

IEW

является товарным знаком Gemstar Development Corporation. Система S

HOW

V

IEW

изготовлена по лицензии Gemstar

Development Corporation.

Matsushita Electric Industrial Co., Ltd.

Web Site: http://panasonic.net

RQTV0140-1

F0406Ya0

M6720(EE_ru)_Russian.book 76 ページ ２００６年４月１９日　水曜日　午後１時３５分

Нажмите на кнопку для помощи

• M6720(EE_ru)_Russian.book  1 ???  2006?4?19? ??? ??1?35?
  Инструкция по эксплуатации
  DVD Рекордер
  Начало   эксплуатации
  Модель № DMR-ES35V
  Запись
  Воспроизведение
  Редактирование
  Уважаемый
  покупатель!
  Благодарим вас за приобретение нашего   Перемещение   (копирование)
  изделия. Для достижения оптимальных
  характеристик и безопасности внимательно
  прочтите настоящую инструкцию.
  Web Site: http://www.panasonic-europe.com
  Перед тем как подключать, использовать или
  настраивать настоящее изделие, полностью
  Обычные
  прочтите инструкцию.
  Сохраните это руководство для дальнейших
  справок.                                функции
  Региональный номер,
  поддерживаемый данным аппаратом
  Региональные номера присваиваются
  проигрывателям DVD и DVD-Video в      Справочные   материалы
  соответствии с местом их продажи.
  ?Региональный номер данного аппарата – “5”.
  ?Аппарат воспроизводит DVD-Video,
  помеченные этикетками, содержащими
  символы “5” или “ALL”.
  Например:
  1
  5     ALL       2
  5
  EE                                                                                       RQTV0140-1

• M6720(EE_ru)_Russian.book  2 ???  2006?4?19? ??? ??1?35?
  ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
  GPELOCTEPE·EHNE!
  B ITOM YCTPO?CTBE NCGOJV„YETCR JA„EP.
  GPNMEHEHNE PEFYJNPOBOK N HACTPOEK, OTJN?HSX OT
  HN·EOGNCAHHSX, MO·ET GPNBECTN K OGACHOMY
  JA„EPHOMY OoJY?EHND.
  HE OTKPSBA?TE KPSWKY N HE GPON„BOLNTE PEMOHT
  CAMN—JY?WE GOPY?NTV ITO KBAJNINUNPOBAHHOMY
  CGEUNAJNCTY.
  ПРЕДУПРЕЖДЕНИЕ:
  ДЛЯ УМЕНЬШЕНИЯ РИСКА ВОЗНИКНОВЕНИЯ ПОЖАРА,
  ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ПОВРЕЖДЕНИЯ
  ИЗДЕЛИЯ НЕ ПОДВЕРГАЙТЕ ДАННЫЙ АППАРАТ
  ВОЗДЕЙСТВИЮ ДОЖДЯ, ВЛАГИ, БРЫЗГ ИЛИ КАПЕЛЬ, И НЕ
  СТАВЬТЕ НА АППАРАТ ПРЕДМЕТЫ, НАПОЛНЕННЫЕ
  ЖИДКОСТЯМИ, ТАКИЕ, КАК ВАЗЫ.
  GPELOCTEPE·EHNE!
  ? HE CJELYET YCTAHABJNBATV NJN PA„MEQATV LAHHS?
  AGGAPAT B KHN·HOM WKAIY, BCTPOEHHOM WKAIY NJN LPYFOM
  OFPAHN?EHHOM GPOCTPAHCTBE LJR TOFO, ?TOoS COXPAHNTV
  YCJOBNR XOPOWE? BEHTNJRUNN. YLOCTOBEPVTECV, ?TO
  WTOPS N LPYFNE GOLOoHSE GPELMETS HE GPEGRTCTBYDT
  HOPMAJVHO? BEHTNJRUNN LJR GPELOTBPAQEHNR PNCKA
  GOPA·EHNR IJEKTPN?ECKNM TOKOM NJN BO„HNKHOBEHNR
  GO·APA N„-„A GEPEFPEBA.
  ? НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ АППАРАТА                                          (Внутри аппарата)
  ГАЗЕТАМИ, СКАТЕРТЯМИ, ШТОРАМИ И ПОДОБНЫМИ ПРЕДМЕТАМИ.
  ? НЕ РАЗМЕЩАЙТЕ НА АППАРАТ ИСТОЧНИКИ ОТКРЫТОГО ПЛАМЕНИ,
  ТАКИЕ, КАК ГОРЯЩИЕ СВЕЧИ.
  ? ВЫБРАСЫВАЙТЕ БАТАРЕИ В МУСОР, УЧИТЫВАЯ ОХРАНУ         Пpимep мapкиpoвки: ± ± 1 A ± ± ± ± ± ± ±
  ОКРУЖАЮЩЕЙ СРЕДЫ.
  Элeмeнты кoдa:  3-ий cимвoл —гoд изгoтoвлeния
  (1–2001 г ., 2–2002 г ., 3–2003 г ., ...);
  ЭТОТ АППАРАТ ПРЕДНАЗНАЧЕН ДЛЯ                                           4-ый cимвoл —мecяц изгoтoвлeния
  ИСПОЛЬЗОВАНИЯ В КЛИМАТЕ СРЕДНЕЙ ПОЛОСЫ.                                 (A–янвapь, B–фeвpaль, ...,
  L–дeкaбpь)
  Это изделие может принимать радио помехи, обусловленные   Pacпoлoжeниe
  мapкиpoвки:  Зaдняя, нижняя или бoкoвaя пaнeль
  переносными телефонами. Если такие помехи являются
  ycтpoйcтвa                            ?
  очевидными, увеличьте, пожалуйста, расстояние между
  изделием и переносным телефоном.
  *SQPHS PDSNQSRENQ
  /MU 3RFFQQ
  ?MHPHKWV NROD
  Сетевая вилка должна быть расположена вблизи оборудования   |

• M6720(EE_ru)_Russian.book  3 ???  2006?4?19? ??? ??1?35?
  Меры предосторожности                                  Об описаниях в настоящей
  инструкции по эксплуатации
  Не устанавливайте аппарат на
  усилители или оборудование,                            ?Страницы, на которые производится ссылка, обозначаются как
  (l ±±).
  которое может нагреваться до
  высокой температуры.
  Перегрев может вывести аппарат из                            Полезные функции
  строя.
  С помощью аппарата можно пользоваться как DVD, так и VHS.
  Данный аппарат для записи цифровых видеодисков способен
  Прежде чем перемещать аппарат, убедитесь, что
  качественно записывать изображения и звук на цифровые
  дисковод пуст.                                         видеодиски с возможностью быстрого произвольного доступа. Это
  В противном случае это может привести к  серьезному    позволило реализовать множество новых функций, которые
  повреждению диска и аппарата.                          недоступны при записи на магнитную ленту. Некоторые из этих
  функций приводятся ниже.
  ?Меры предосторожности при установке                    ? DVD
  ?Не следует устанавливать или использовать аппарат вблизи
  мощных магнитов или электромагнитных устройств. Такие   Выход с прогрессивной разверткой (l 13, 16)
  устройства могут повредить ранее осуществленные записи VHS.  Подключив телевизор, совместимый с выходом с прогрессивной
  ?Не ставьте на аппарат сверху никаких тяжелых предметов и не   разверткой, можно воспринимать более качественные изображения
  устанавливайте его в замкнутом  пространстве. Обеспечьте   с меньшим мерцанием, нежели может позволить обычный телевизор
  достаточную циркуляцию воздуха.                       (с чересстрочным выходом).
  ?Аппарат не следует устанавливать в вертикальном положении. Он   Финализация (l 56)
  предназначен для работы в горизонтальном положении.
  Эта функция позволяет воспроизводить записанные диски DVD-R, DVD-R
  ?Важно                                                  DL, DVD-RW, +R и +R DL на других проигрывателях.
  Обратите внимание, что запись ранее записанных лент, дисков или   Моментальное воспроизведение (l 26)
  другого опубликованного или широковещательного материала   Нет необходимости перемотки или поиска изображения. При
  может нарушать законодательство об авторских правах.    помощи навигационного меню Direct Navigator вы сможете сразу
  ?Ради Вашей безопасности                                перейти на начало ранее выполненной видеозаписи.
  Не снимайте наружную крышку.                            Быстрый просмотр (l 26)
  Прикасаться к внутренним деталям опасно – это может привести к   Эта функция позволяет быстро просматривать новости,
  их повреждению.                                         информацию и другие программы.
  Во избежание поражения электрическим током не снимайте   Беглое воспроизведение (l 21)
  крышку. Внутри аппарата нет деталей, обслуживаемых      Не нужно ждать окончания записи. Не прерывая записи, можно
  пользователем. Предоставьте все обслуживание            воспроизводить записываемое в данный момент изображение с
  квалифицированному обслуживающему персоналу.                                                                    ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ/Меры предосторожности/Об описаниях в настоящей инструкции по эксплуатации/Полезные функции
  самого начала.
  ?Берегите окружающую среду                              Моментальная запись (l 18)
  См. “Power Save” на стр. 59.                            Больше не нужно искать свободное место на диске.  При нажатии
  ?Примите меры предосторожности, прежде чем              кнопки записи аппарат выделяет существующее дисковое
  пространство и сразу же начинает запись.
  пользоваться аппаратом
  Одновременная запись и воспроизведение (l 21)
  Не допускайте:
  ?Влажности и пыли.                                      С помощью этой функции можно воспроизводить ранее записанную
  ?Высоких температур, например, прямых солнечных лучей.  видеопрограмму во время записи другой программы.
  ?Магнитных или электромагнитных предметов.              Временной переход (l 27)
  ?Прикосновения к внутренним деталям аппарата.           Эта функция позволяет перейти к указанной сцене при
  ?Воды и некоторых других жидкостей.                     воспроизведении.
  ?Молнии. (Во время грозы выключайте из аппарата разъем
  антенны.)                                             ? Общие сведения
  ?Попадания тяжелых предметов на аппарат.                Быстрое перемещение (копирование) (l 45, 47)
  ?Подключения или управления оборудования мокрыми руками.  Эта функция позволяет выполнять копирование с VHS на DVD и
  ?Использования сотового телефона, поскольку он может привести к   наоборот.
  возникновению помех, способных повлиять на изображение и звук.
  Что следует делать:
  ?Вытирайте аппарат чистой и сухой тканью.
  ?Устанавливайте аппарат в горизонтальное положение.
  ?Не включайте аппарат, телевизор и другое оборудование до
  полного завершения соединения.
  ?Примечания к данной инструкции
  ?Названия компаний, наименования изделий и все другие названия
  в данной инструкции являются торговыми марками или
  зарегистрированными торговыми марками соответствующих
  корпораций.
  ?В данной инструкции по эксплуатации в основном описаны
  операции с использованием пульта дистанционного управления.
  ?Содержимое экранов, использованное в настоящей инструкции, не
  обязательно совпадает с тем, что увидите на экране вы.
  ?Дисплеи
  Дисплеи, показанные в настоящей инструкции, являются
  примерами. В действительности содержимое дисплеев зависит от
  дисков.
  ?В определенных обстоятельствах значки будут отображаться
  серым цветом, и при щелчке они не будут реагировать. Это
  означает, что функция, представленная данным значком,
  отключена.
  3
  RQTV0140
