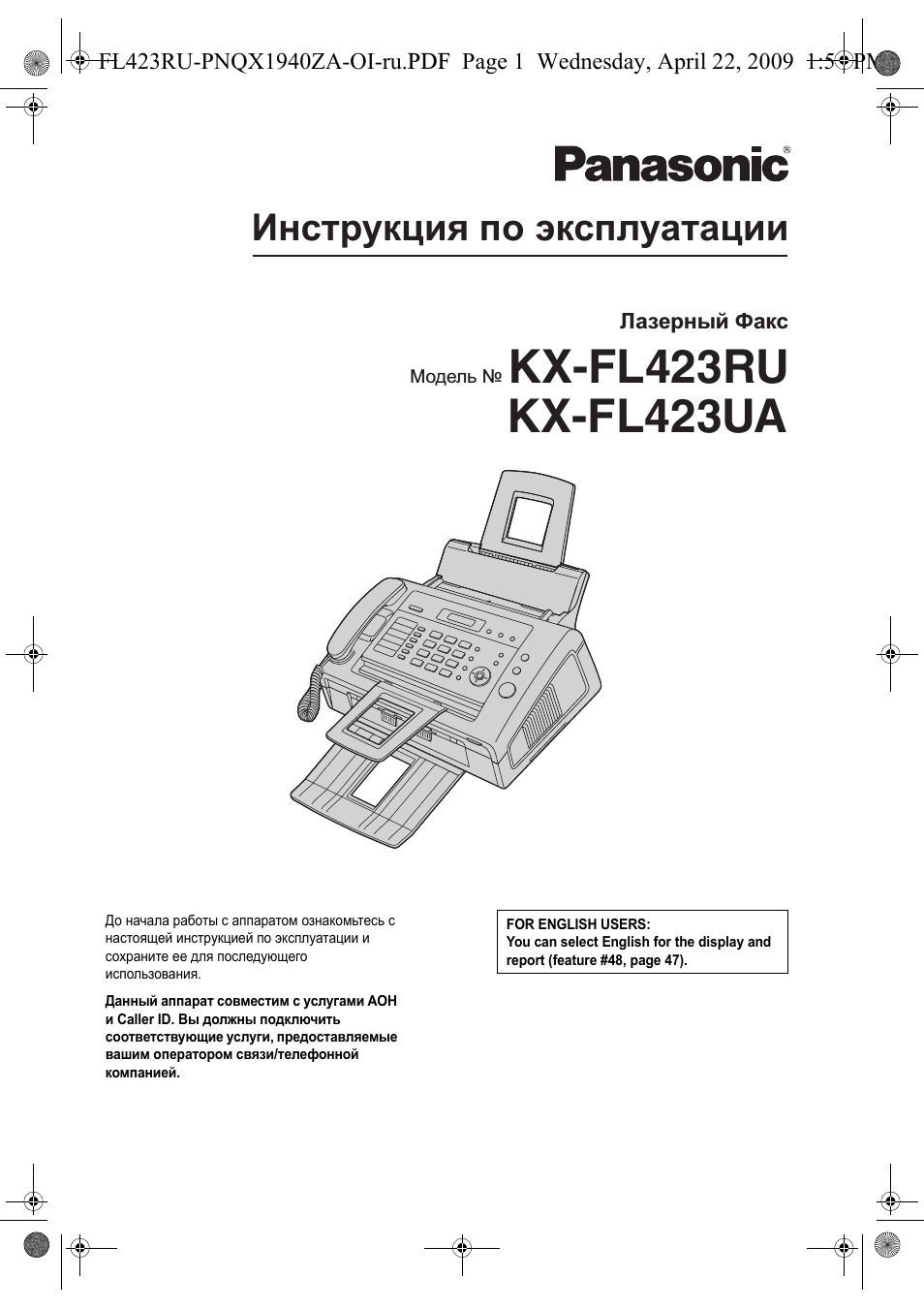

Инструкция по эксплуатации

Лазерный Факс

Модель № KX-FL423RU

KX-FL423UA

До начала работы с аппаратом ознакомьтесь с
настоящей инструкцией по эксплуатации и
сохраните ее для последующего
использования.

Данный аппарат совместим с услугами АОН
и Caller ID. Вы должны подключить
соответствующие услуги, предоставляемые
вашим оператором связи/телефонной
компанией.

FOR ENGLISH USERS:
You can select English for the display and
report (feature #48, page 47).

Картинка с сайта: manualmachine.com

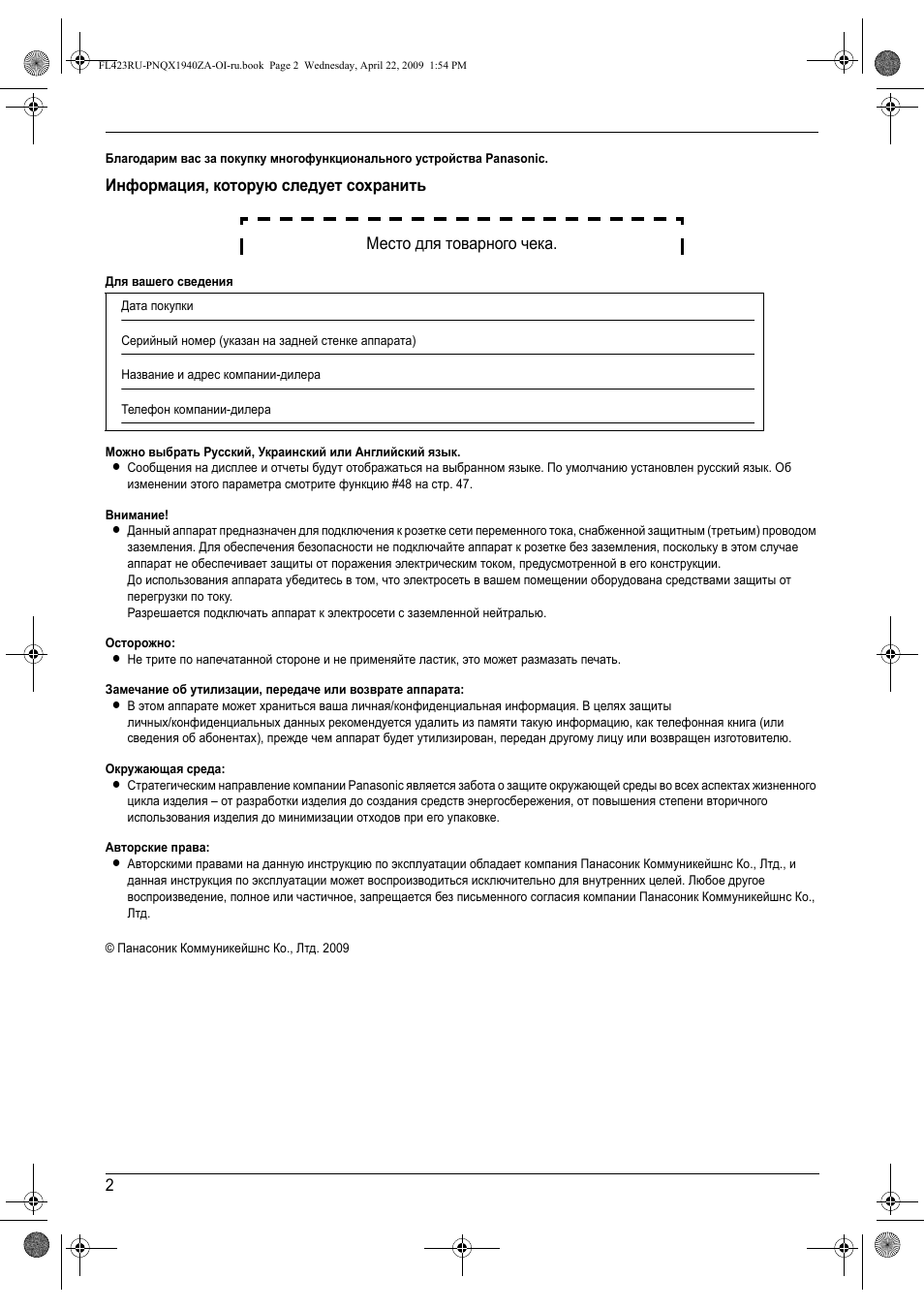

Благодарим вас за покупку многофункционального устройства Panasonic.

Информация, которую следует сохранить

Место для товарного чека.

Для вашего сведения

Дата покупки

Серийный номер (указан на задней стенке аппарата)

Название и адрес компании-дилера

Телефон компании-дилера

Можно выбрать Русский, Украинский или Английский язык.

L

Сообщения на дисплее и отчеты будут отображаться на выбранном языке. По умолчанию установлен русский язык. Об
изменении этого параметра смотрите функцию #48 на стр. 47.

Внимание!

L

Данный аппарат предназначен для подключения к розетке сети переменного тока, снабженной защитным ( третьим) проводом
заземления. Для обеспечения безопасности не подключайте аппарат к розетке без заземления, поскольку в этом случае
аппарат не обеспечивает защиты от поражения электрическим током, предусмотренной в его конструкции.
До использования аппарата убедитесь в том, что электросеть в вашем помещении оборудована средствами защиты от
перегрузки по току.
Разрешается подключать аппарат к электросети с заземленной нейтралью.

Осторожно:

L

Не трите по напечатанной стороне и не применяйте ластик, это может размазать печать.

Замечание об утилизации, передаче или возврате аппарата:

L

В этом аппарате может храниться ваша личная/конфиденциальная информация. В целях защиты
личных/конфиденциальных данных рекомендуется удалить из памяти такую информацию, как телефонная книга (или
сведения об абонентах), прежде чем аппарат будет утилизирован, передан другому лицу или возвращен изготовителю.

Окружающая среда:

L

Стратегическим направление компании Panasonic является забота о защите окружающей среды во всех аспектах жизненного
цикла изделия – от разработки изделия до создания средств энергосбережения, от повышения степени вторичного
использования изделия до минимизации отходов при его упаковке.

Авторские права:

L

Авторскими правами на данную инструкцию по эксплуатации обладает компания Панасоник Коммуникейшнс Ко., Лтд., и
данная инструкция по эксплуатации может воспроизводиться исключительно для внутренних целей. Любое другое
воспроизведение, полное или частичное, запрещается без письменного согласия компании Панасоник Коммуникейшнс Ко.,
Лтд.

© Панасоник Коммуникейшнс Ко., Лтд. 2009

2

Картинка с сайта: manualmachine.com

Важная информацияВажные инструкции по технике безопасности

Для вашей безопасности

Во избежание тяжелых травм, несовместимых с жизнью, или
утраты имущества внимательно прочитайте этот раздел до
начала использования аппарата, чтобы обеспечить его
надлежащую и безопасную эксплуатацию.

L

Следующие символы используются для
классификации и описания уровня опасности и
травм, вызываемых игнорированием обозначений и
ненадлежащим использованием аппарата.

Обозначает потенциальную опасность, которая может
привести к тяжелой травме или смерти.

Обозначает опасности, которые могут привести к легкой
травме или повреждению аппарата.

L

Следующие символы используются для
классификации и описания типов инструкций,
подлежащих выполнению.

Этот тип символа используется для
предупреждения пользователей об
определенной эксплуатационной процедуре,
которую не следует выполнять.

Этот тип символа используется для
предупреждения пользователей об
определенной эксплуатационной процедуре,
на которую следует обратить особое
внимание для обеспечения безопасной
эксплуатации аппарата.

Важная информация

Подсоединение к сети и заземление

Подключайте аппарат только к источнику
электропитания, указанному на корпусе
аппарата. Если вы не знаете точно, какое
электропитание подается в ваше помещение,
обратитесь за консультацией к дилеру или в
местное отделение электросети.

В целях безопасности данный аппарат
оборудован вилкой с заземлением. При
отсутствии розетки соответствующего типа ее
следует смонтировать. Не применяйте никакие
переходники или адаптеры, так как это снижает
безопасность аппарата.

Ничего не ставьте на сетевой шнур. Установите
аппарат таким образом, чтобы никто не
наступил на шнур.

Не допускайте перегрузки сетевых розеток и
удлинителей. Это может привести к пожару или к
поражению электрическим током.

До конца вставляйте адаптер для сети
переменного тока/вилку сетевого шнура в
сетевую розетку. Несоблюдение этого
требования может привести к поражению
электрическим током и/или выделению
избыточного тепла, способного вызывать
возгорание.

Регулярно удаляйте пыль и т.д. с адаптера для
сети переменного тока/вилки сетевого шнура,
извлекая его из сетевой розетки и протирая
сухой тканью. Скопившаяся пыль может
вызывать нарушение изоляции вследствие
попадания влаги и т.д., что способно привести к
возгоранию.

Отключите аппарат от сетевых розеток при
появлении дыма, ненормального запаха или при
возникновении необычного шума. Это может
вызвать возгорание или поражение
электрическим током. Убедитесь, что дым
прекратился, и обратитесь в авторизованный
центр обслуживания.

Ни в коем случае не трогайте сетевую вилку
мокрыми руками. Существует опасность
поражения электрическим током.

3

Картинка с сайта: manualmachine.com

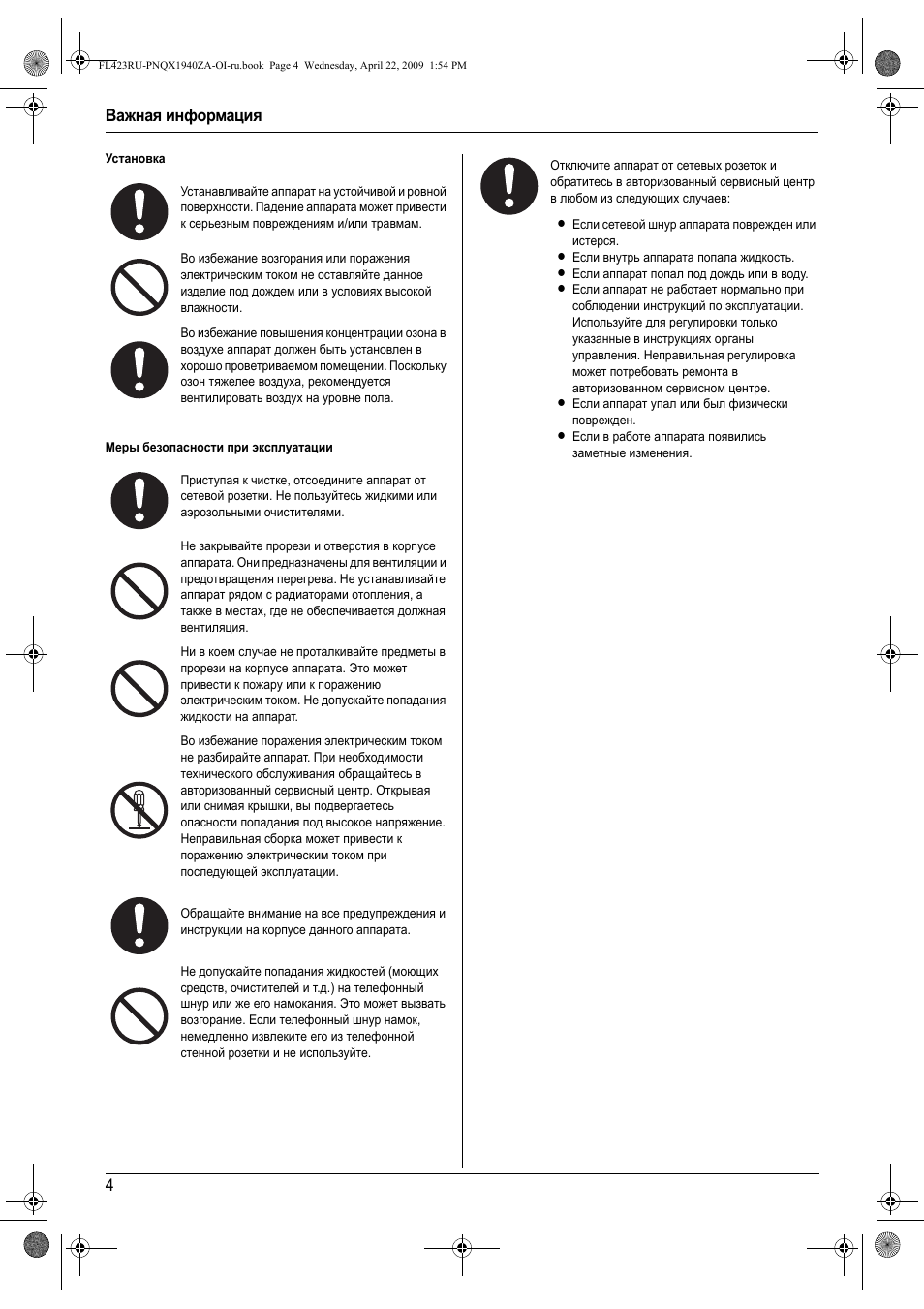

Важная информация

Установка

Устанавливайте аппарат на устойчивой и ровной
поверхности. Падение аппарата может привести
к серьезным повреждениям и/или травмам.

Во избежание возгорания или поражения
электрическим током не оставляйте данное
изделие под дождем или в условиях высокой
влажности.

Во избежание повышения концентрации озона в
воздухе аппарат должен быть установлен в
хорошо проветриваемом помещении. Поскольку
озон тяжелее воздуха, рекомендуется
вентилировать воздух на уровне пола.

Меры безопасности при эксплуатации

Приступая к чистке, отсоедините аппарат от
сетевой розетки. Не пользуйтесь жидкими или
аэрозольными очистителями.

Не закрывайте прорези и отверстия в корпусе
аппарата. Они предназначены для вентиляции и
предотвращения перегрева. Не устанавливайте
аппарат рядом с радиаторами отопления, а
также в местах, где не обеспечивается должная
вентиляция.

Ни в коем случае не проталкивайте предметы в
прорези на корпусе аппарата. Это может
привести к пожару или к поражению
электрическим током. Не допускайте попадания
жидкости на аппарат.

Во избежание поражения электрическим током
не разбирайте аппарат. При необходимости
технического обслуживания обращайтесь в
авторизованный сервисный центр. Открывая
или снимая крышки, вы подвергаетесь
опасности попадания под высокое напряжение.
Неправильная сборка может привести к
поражению электрическим током при
последующей эксплуатации.

Отключите аппарат от сетевых розеток и
обратитесь в авторизованный сервисный центр
в любом из следующих случаев:

L

Если сетевой шнур аппарата поврежден или
истерся.

L

Если внутрь аппарата попала жидкость.

L

Если аппарат попал под дождь или в воду.

L

Если аппарат не работает нормально при
соблюдении инструкций по эксплуатации.
Используйте для регулировки только
указанные в инструкциях органы
управления. Неправильная регулировка
может потребовать ремонта в
авторизованном сервисном центре.

L

Если аппарат упал или был физически
поврежден.

L

Если в работе аппарата появились
заметные изменения.

Обращайте внимание на все предупреждения и
инструкции на корпусе данного аппарата.

Не допускайте попадания жидкостей (моющих
средств, очистителей и т.д.) на телефонный
шнур или же его намокания. Это может вызвать
возгорание. Если телефонный шнур намок,
немедленно извлеките его из телефонной
стенной розетки и не используйте.

4

Картинка с сайта: manualmachine.com

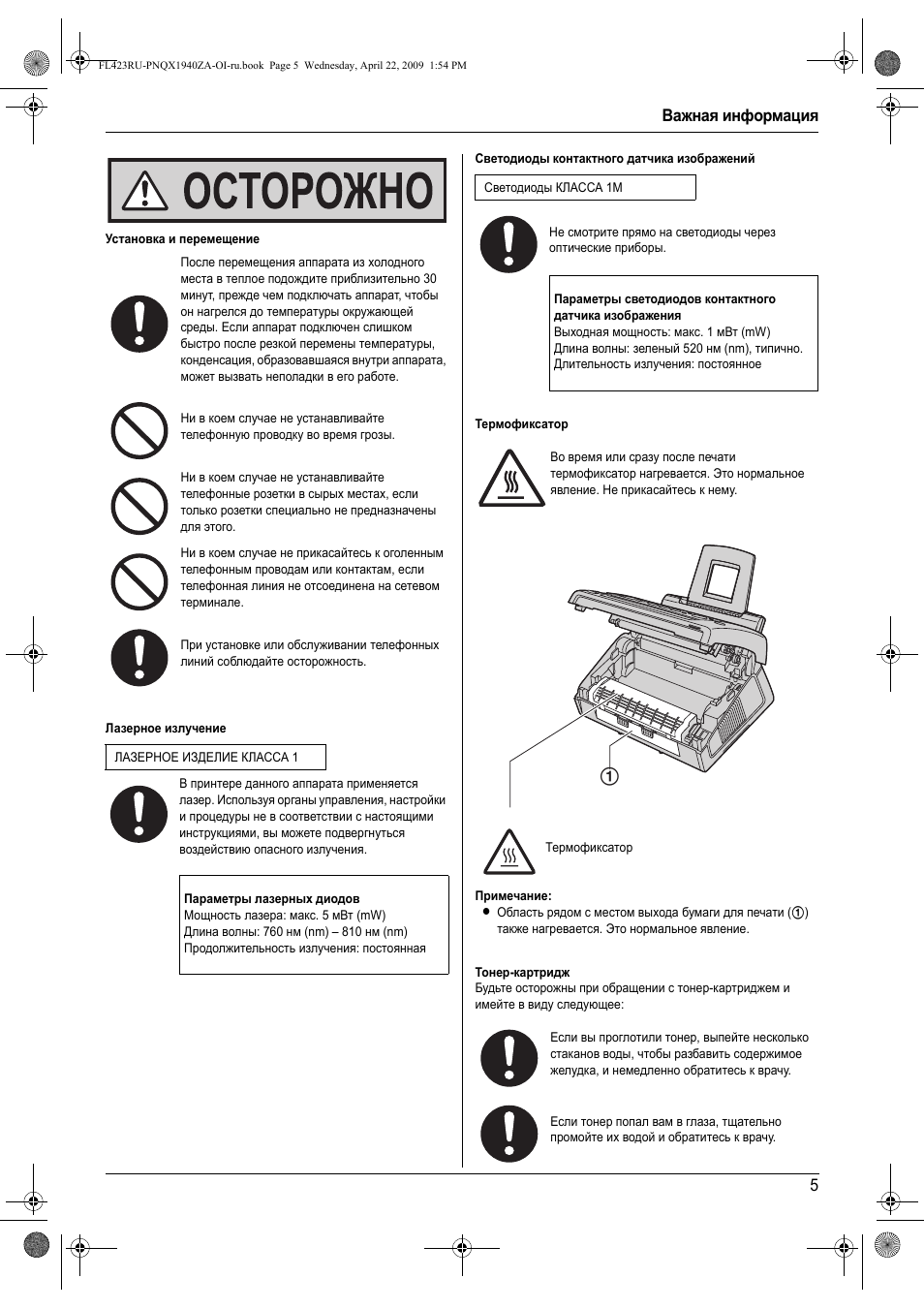

Важная информация

Светодиоды контактного датчика изображений

Светодиоды КЛАССА 1M

Установка и перемещение

После перемещения аппарата из холодного
места в теплое подождите приблизительно 30
минут, прежде чем подключать аппарат, чтобы
он нагрелся до температуры окружающей
среды. Если аппарат подключен слишком
быстро после резкой перемены температуры,
конденсация, образовавшаяся внутри аппарата,
может вызвать неполадки в его работе.

Ни в коем случае не устанавливайте
телефонную проводку во время грозы.

Ни в коем случае не устанавливайте
телефонные розетки в сырых местах, если
только розетки специально не предназначены
для этого.

Ни в коем случае не прикасайтесь к оголенным
телефонным проводам или контактам, если
телефонная линия не отсоединена на сетевом
терминале.

При установке или обслуживании телефонных
линий соблюдайте осторожность.

Не смотрите прямо на светодиоды через
оптические приборы.

Параметры светодиодов контактного
датчика изображения

Выходная мощность: макс. 1 мВт (mW)
Длина волны: зеленый 520 нм (nm), типично.
Длительность излучения: постоянное

Термофиксатор

Во время или сразу после печати
термофиксатор нагревается. Это нормальное
явление. Не прикасайтесь к нему.

Лазерное излучение

ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1

В принтере данного аппарата применяется
лазер. Используя органы управления, настройки
и процедуры не в соответствии с настоящими
инструкциями, вы можете подвергнуться
воздействию опасного излучения.

Параметры лазерных диодов

Мощность лазера: макс. 5 мВт (mW)
Длина волны: 760 нм (nm) – 810 нм (nm)
Продолжительность излучения: постоянная

1

Термофиксатор

Примечание:

L

Область рядом с местом выхода бумаги для печати (1)
также нагревается. Это нормальное явление.

Тонер-картридж

Будьте осторожны при обращении с тонер-картриджем и
имейте в виду следующее:

Если вы проглотили тонер, выпейте несколько
стаканов воды, чтобы разбавить содержимое
желудка, и немедленно обратитесь к врачу.

Если тонер попал вам в глаза, тщательно
промойте их водой и обратитесь к врачу.

5

Картинка с сайта: manualmachine.com

Важная информация

Если тонер попал на кожу или на одежду,
тщательно вымойте это место холодной водой, а
затем просушите на воздухе. Не используйте
горячую воду или фен. При раздражении кожи
немедленно обратитесь к врачу.

Если вы вдохнули тонер, выйдите на свежий
воздух и обратитесь к врачу.

Важные инструкции по технике
безопасности

Во избежание возгорания, поражения электрическим током и
получения травм при эксплуатации данного аппарата следует
соблюдать следующие основные меры предосторожности.

1. Не пользуйтесь данным аппаратом вблизи воды
(например, около ванны, раковины, кухонной мойки и т.д.).

2. Старайтесь не пользоваться телефоном во время грозы,

если он не беспроводной. Существует опасность
поражения электрическим током от удара молнии.

3. Не используйте данный аппарат для сообщения об утечке
газа, если аппарат находится рядом с местом утечки.

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

Срок службы аппарата:

L

Для данного продукта Изготовитель устанавливает срок
службы 7 лет, начиная с даты изготовления, в том случае,
если данный продукт используется строго в соответствии
с настоящей инструкцией по эксплуатации и
действующими техническими стандартами.

Способ печати:

L

Печать электростатическим методом.

Для лучшего применения

Тонер-картридж и барабан

L

При замене тонер-картриджа или модуля барабана не
допускайте попадания на барабан пыли, воды или
жидкостей. Это может ухудшить качество печати.

L

Для оптимальной работы рекомендуется применять

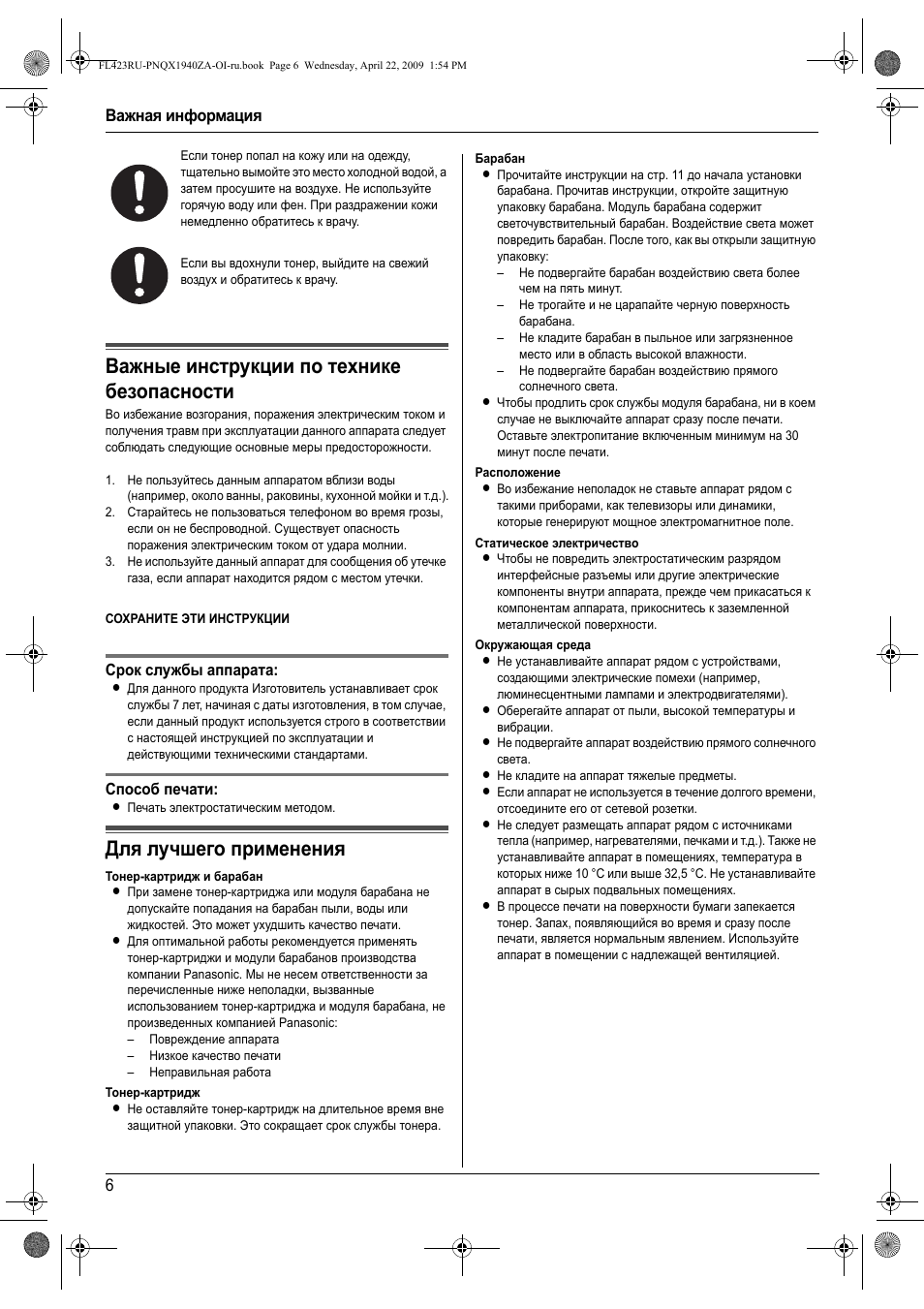

тонер-картриджи и модули барабанов производства
компании Panasonic. Мы не несем ответственности за
перечисленные ниже неполадки, вызванные
использованием тонер-картриджа и модуля барабана, не
произведенных компанией Panasonic:

– Повреждение аппарата
– Низкое качество печати
– Неправильная работа

Тонер-картридж

L

Не оставляйте тонер-картридж на длительное время вне
защитной упаковки. Это сокращает срок службы тонера.

Барабан

L

Прочитайте инструкции на стр. 11 до начала установки
барабана. Прочитав инструкции, откройте защитную
упаковку барабана. Модуль барабана содержит
светочувствительный барабан. Воздействие света может
повредить барабан. После того, как вы открыли защитную
упаковку:
– Не подвергайте барабан воздействию света более

чем на пять минут.

– Не трогайте и не царапайте черную поверхность

барабана.

– Не кладите барабан в пыльное или загрязненное

место или в область высокой влажности.

– Не подвергайте барабан воздействию прямого

солнечного света.

L

Чтобы продлить срок службы модуля барабана, ни в коем
случае не выключайте аппарат сразу после печати.
Оставьте электропитание включенным минимум на 30
минут после печати.

Расположение

L

Во избежание неполадок не ставьте аппарат рядом с
такими приборами, как телевизоры или динамики,
которые генерируют мощное электромагнитное поле.

Статическое электричество

L

Чтобы не повредить электростатическим разрядом
интерфейсные разъемы или другие электрические
компоненты внутри аппарата, прежде чем прикасаться к
компонентам аппарата, прикоснитесь к заземленной
металлической поверхности.

Окружающая среда

L

Не устанавливайте аппарат рядом с устройствами,
создающими электрические помехи (например,
люминесцентными лампами и электродвигателями).

L

Оберегайте аппарат от пыли, высокой температуры и
вибрации.

L

Не подвергайте аппарат воздействию прямого солнечного
света.

L

Не кладите на аппарат тяжелые предметы.

L

Если аппарат не используется в течение долгого времени,
отсоедините его от сетевой розетки.

L

Не следует размещать аппарат рядом с источниками
тепла ( например, нагревателями, печками и т.д.). Также не
устанавливайте аппарат в помещениях, температура в
которых ниже 10 °C или выше 32,5 °C. Не устанавливайте
аппарат в сырых подвальных помещениях.

L

В процессе печати на поверхности бумаги запекается
тонер. Запах, появляющийся во время и сразу после
печати, является нормальным явлением. Используйте
аппарат в помещении с надлежащей вентиляцией.

6

Картинка с сайта: manualmachine.com

L

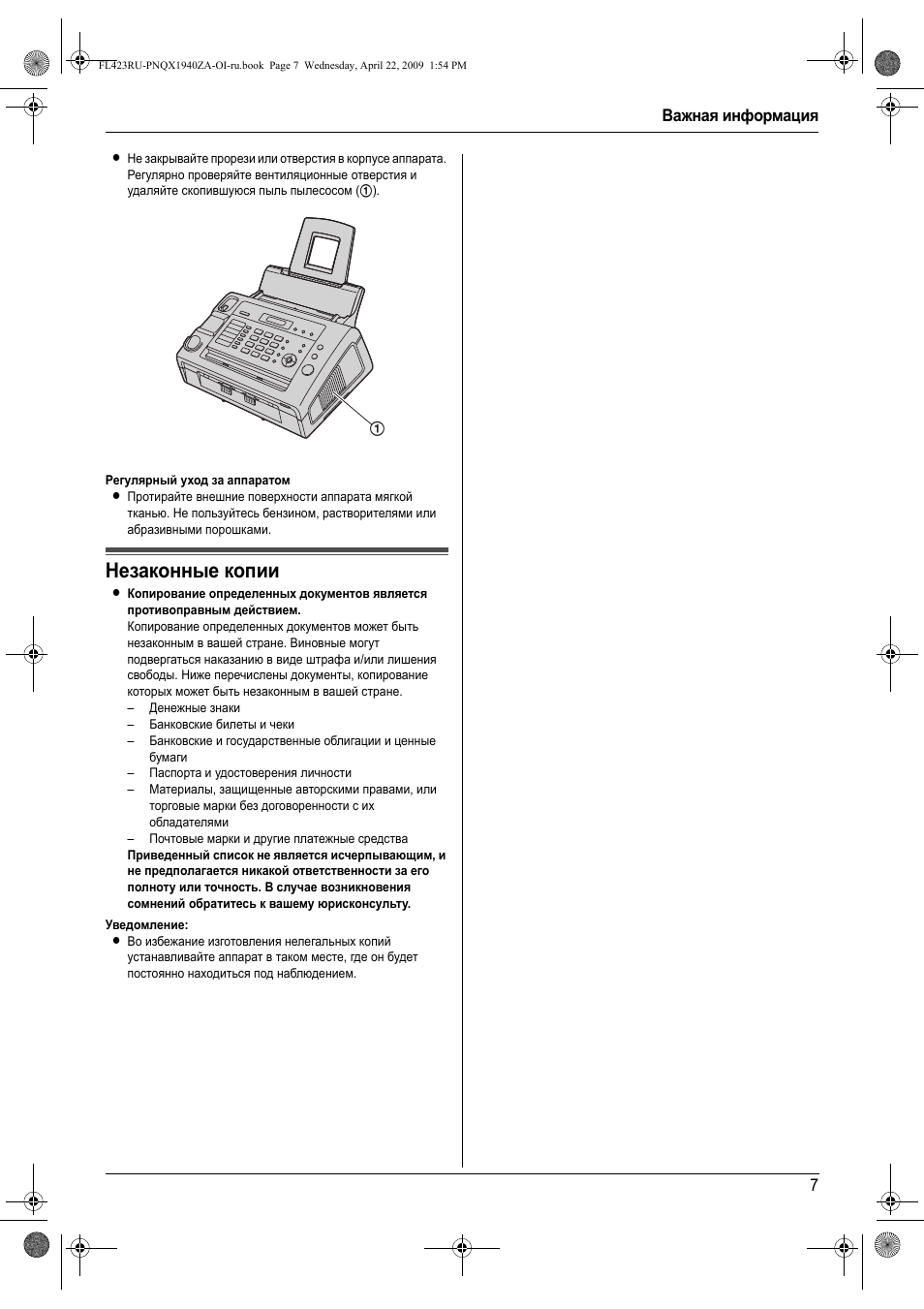

Не закрывайте прорези или отверстия в корпусе аппарата.
Регулярно проверяйте вентиляционные отверстия и
удаляйте скопившуюся пыль пылесосом (

1

).

1

Регулярный уход за аппаратом

L

Протирайте внешние поверхности аппарата мягкой
тканью. Не пользуйтесь бензином, растворителями или
абразивными порошками.

Важная информация

Незаконные копии

L

Копирование определенных документов является
противоправным действием.

Копирование определенных документов может быть
незаконным в вашей стране. Виновные могут
подвергаться наказанию в виде штрафа и/или лишения
свободы. Ниже перечислены документы, копирование
которых может быть незаконным в вашей стране.

– Денежные знаки
– Банковские билеты и чеки
– Банковские и государственные облигации и ценные

бумаги

– Паспорта и удостоверения личности
– Материалы, защищенные авторскими правами, или

торговые марки без договоренности с их
обладателями

– Почтовые марки и другие платежные средства

Приведенный список не является исчерпывающим, и
не предполагается никакой ответственности за его
полноту или точность. В случае возникновения
сомнений обратитесь к вашему юрисконсульту.

Уведомление:

L

Во избежание изготовления нелегальных копий
устанавливайте аппарат в таком месте, где он будет
постоянно находиться под наблюдением.

7

Картинка с сайта: manualmachine.com

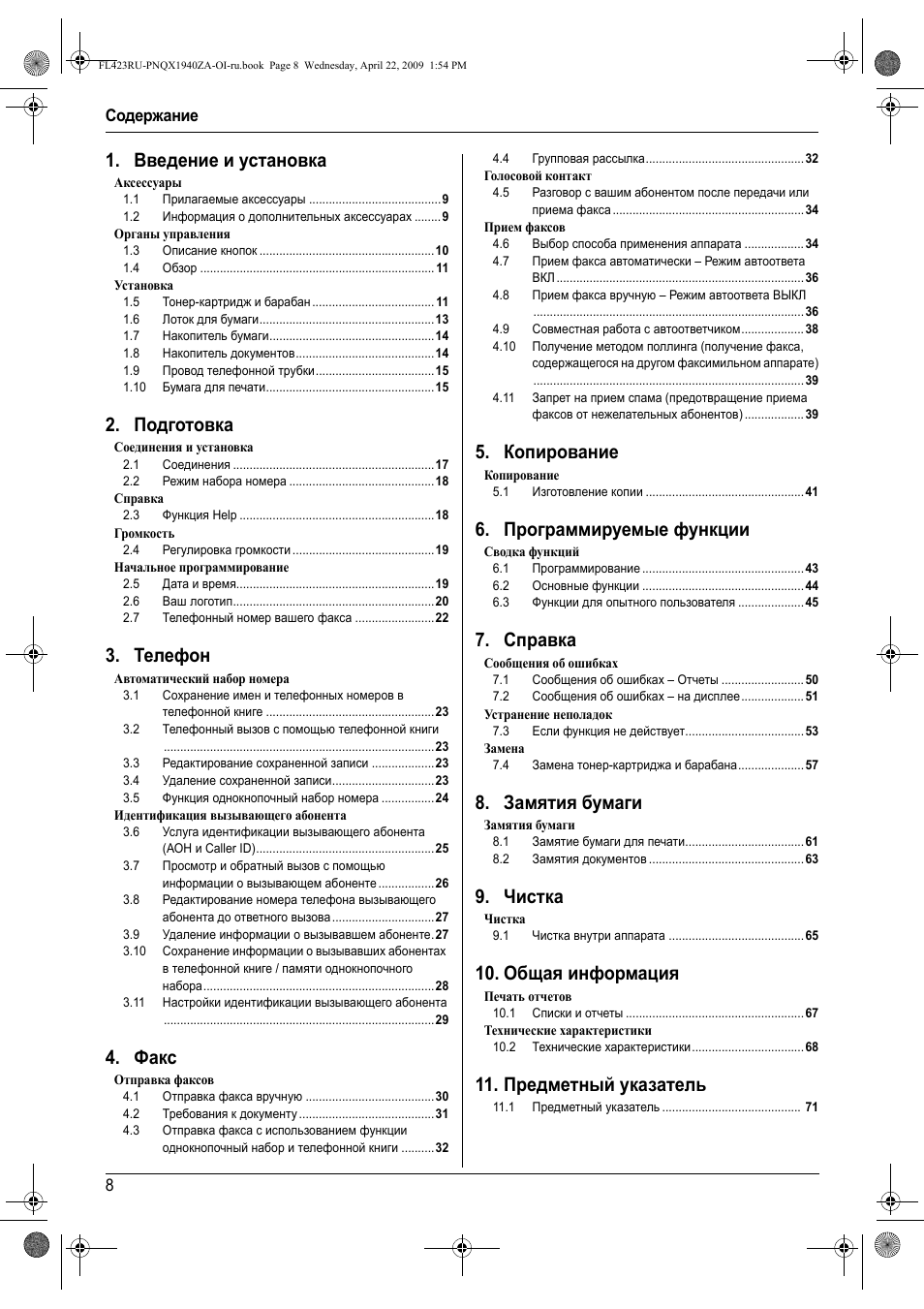

Содеpжание

1. Содеpжание

1. Введение и установка

Аксессуары

1.1 Прилагаемые аксессуары ………………………………….

1.2 Информация о дополнительных аксессуарах ……..

Органы управления

1.3 Описание кнопок ……………………………………………..

1.4 Обзор ……………………………………………………………..

Ус т ан ов к а

1.5 Тон е р—картридж и барабан……………………………….

1.6 Лоток для бумаги……………………………………………..

1.7 Накопитель бумаги…………………………………………..

1.8 Накопитель документов……………………………………

1.9 Провод телефонной трубки………………………………

1.10 Бумага для печати……………………………………………

2. Подготовка

Соединения и установка

2.1 Соединения …………………………………………………….

2.2 Режим набора номера ……………………………………..

Справка

2.3 Функция Help …………………………………………………..

Гро мко с ть

2.4 Регулировка громкости …………………………………….

Начальное программирование

2.5 Дата и время……………………………………………………

2.6 Ваш логотип…………………………………………………….

2.7 Телефонный номер вашего факса ……………………

3. Телефон

Автоматический набор номера

3.1 Сохранение имен и телефонных номеров в

телефонной книге ……………………………………………

3.2 Телефонный вызов с помощью телефонной книги

……………………………………………………………………….

3.3 Редактирование сохраненной записи ……………….

3.4 Удаление сохраненной записи………………………….

3.5 Функция однокнопочный набор номера …………….

Идентификация вызывающего абонента

3.6 Услуга идентификации вызывающего абонента

(АОН и Caller ID)………………………………………………

3.7 Просмотр и обратный вызов с помощью

информации о вызывающем абоненте……………..

3.8 Редактирование номера телефона вызывающего

абонента до ответного вызова………………………….

3.9 Удаление информации о вызывавшем абоненте.

3.10 Сохранение информации о вызывавших абонентах

в телефонной книге / памяти однокнопочного

набора…………………………………………………………….

3.11 Настройки идентификации вызывающего абонента

……………………………………………………………………….

4. Факс

Отправка факсов

4.1 Отправка факса вручную …………………………………

4.2 Требования к документу …………………………………..

4.3 Отправка факса с использованием функции

однокнопочный набор и телефонной книги ……….

4.4 Групповая рассылка…………………………………………

Голосовой контакт

9
9

10
11

11
13
14
14
15
15

17
18

18

4.5 Разговор с вашим абонентом после передачи или

приема факса………………………………………………….

Прием факсов

4.6 Выбор способа применения аппарата ………………

4.7 Прием факса автоматически – Режим автоответа

ВКЛ…………………………………………………………………

4.8 Прием факса вручную – Режим автоответа ВЫКЛ

……………………………………………………………………….

4.9 Совместная работа с автоответчиком……………….

4.10 Получение методом поллинга (получение факса,
содержащегося на другом факсимильном аппарате)

……………………………………………………………………….

4.11 Запрет на прием спама (предотвращение приема

факсов от нежелательных абонентов) ………………

5. Копирование

Копир ов ание

5.1 Изготовление копии …………………………………………

6. Программируемые функции

19

19
20
22

Сводка функций

6.1 Программирование ………………………………………….

6.2 Основные функции ………………………………………….

6.3 Функции для опытного пользователя ………………..

7. Справка

Сообщения об ошибках

7.1 Сообщения об ошибках – Отчеты …………………….

23

23
23
23
24

7.2 Сообщения об ошибках – на дисплее ……………….

Уст р ан е ни е неполадок

7.3 Если функция не действует………………………………

Замена

7.4 Замена тонер—картриджа и барабана………………..

8. Замятия бумаги

Замятия бумаги

25

26

8.1 Замятие бумаги для печати………………………………

8.2 Замятия документов ………………………………………..

9. Чистка

27
27

28

29

30
31

32

Чистка

9.1 Чистка внутри аппарата …………………………………..

10. Общая информация

Печать отчетов

10.1 Списки и отчеты ………………………………………………

Технические характеристики

10.2 Технические характеристики…………………………….

11. Предметный указатель

11. 1 Предметный указатель……………………………………

32

34

34

36

36
38

39

39

41

43
44
45

50
51

53

57

61
63

65

67

68

71

8

Картинка с сайта: manualmachine.com

1. Введение и установка

1.Введение и установкаАксессуары

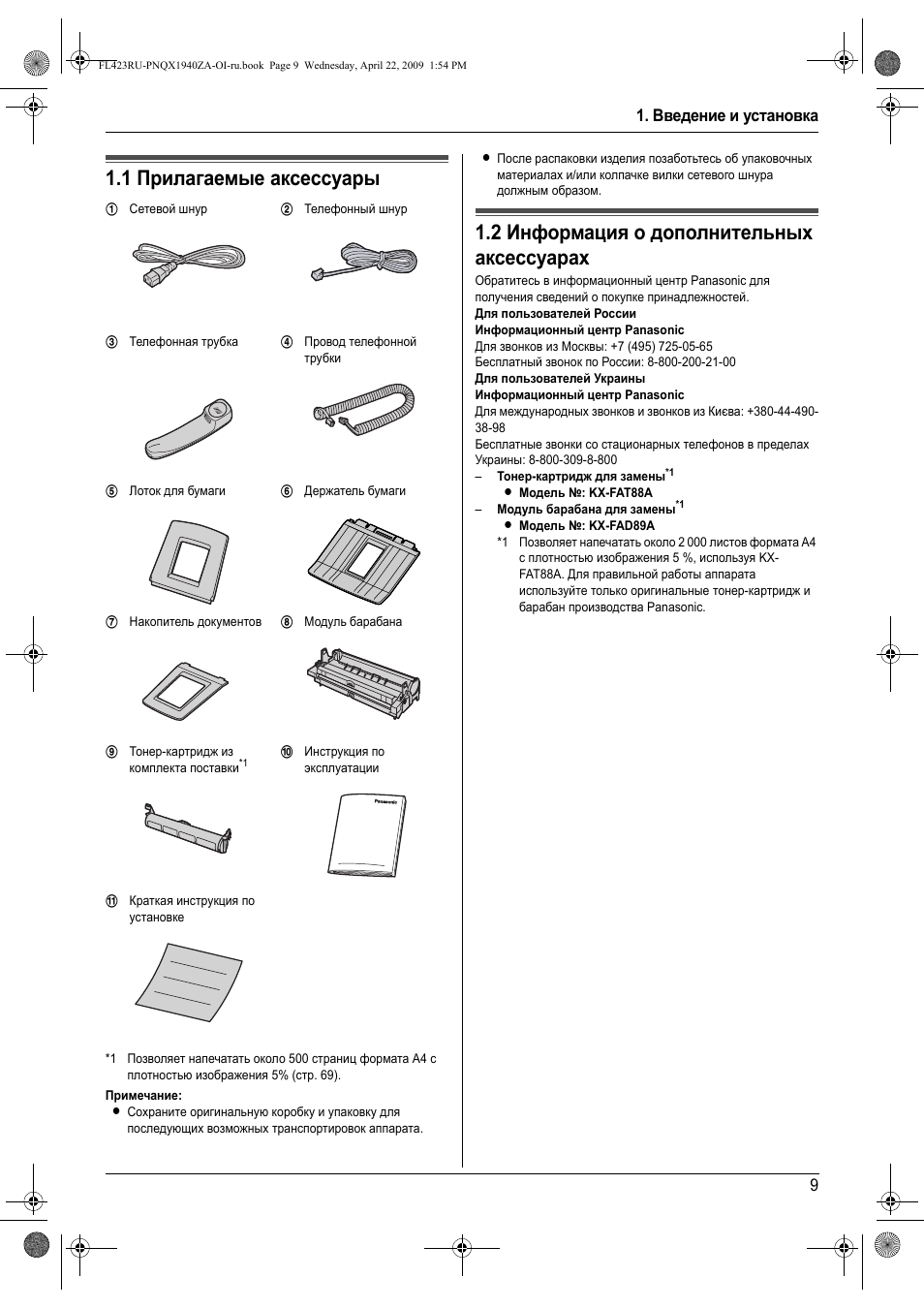

1.1 Прилагаемые аксессуары

1

Сетевой шнур

3

Телефонная трубка

5

Лоток для бумаги

7

Накопитель документов

2

Телефонный шнур

4

Провод телефонной
трубки

6

Держатель бумаги

8

Модуль барабана

L

После распаковки изделия позаботьтесь об упаковочных
материалах и/или колпачке вилки сетевого шнура
должным образом.

1.2 Информация о дополнительных
аксессуарах

Обратитесь в информационный центр Panasonic для
получения сведений о покупке принадлежностей.

Для пользователей России
Информационный центр Panasonic

Для звонков из Москвы: +7 (495) 725-05-65
Бесплатный звонок по России: 8-800-200-21-00

Для пользователей Украины
Информационный центр Panasonic

Для международных звонков и звонков из Києва: +380-44-490-
38-98

Бесплатные звонки со стационарных телефонов в пределах
Украины: 8-800-309-8-800

–

Тонер-картридж для замены

L

Модель №: KX-FAT88A

–

Модуль барабана для замены

L

Модель №: KX-FAD89A

*1 Позволяет напечатать около 2 000 листов формата A4

с плотностью изображения 5 %, используя KX­FAT88A. Для правильной работы аппарата
используйте только оригинальные тонер-картридж и
барабан производства Panasonic.

*1

*1

9

Тон е р-картридж из
комплекта поставки

k

Краткая инструкция по
установке

*1 Позволяет напечатать около 500 страниц формата A4 с

плотностью изображения 5% (стр. 69).

Примечание:

L

Сохраните оригинальную коробку и упаковку для
последующих возможных транспортировок аппарата.

j

*1

Инструкция по
эксплуатации

9

Картинка с сайта: manualmachine.com

1. Введение и установка

Органы управления

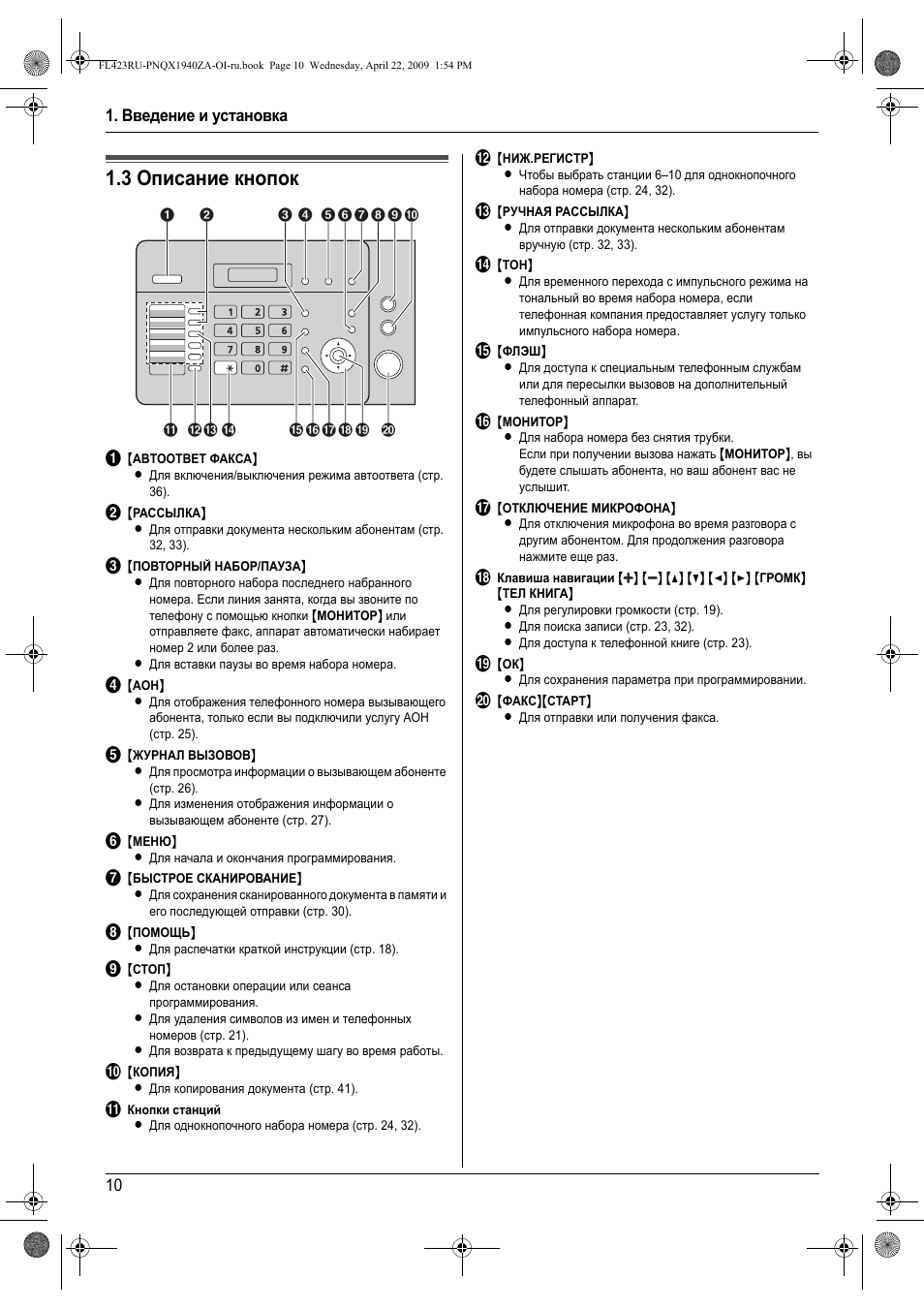

1.3 Описание кнопок

ADC EFGHIJB

KLMN OPQRS T

A

{

ABTOOTBET ФАКСА

L

Для включения/выключения режима автоответа (стр.

36).

B

{

РАССЫЛКА

L

Для отправки документа нескольким абонентам (стр.
32, 33).

C

{

ПОВТОРНЫЙ НАБОР/ПАУЗА

L

Для повторного набора последнего набранного
номера. Если линия занята, когда вы звоните по
телефону с помощью кнопки
отправляете факс, аппарат автоматически набирает
номер 2 или более раз.

L

Для вставки паузы во время набора номера.

D

{

AOH

L

Для отображения телефонного номера вызывающего
абонента, только если вы подключили услугу АОН
(стр. 25).

E

{

ЖУРНАЛ BЫЗОВОВ

L

Для просмотра информации о вызывающем абоненте
(стр. 26).

L

Для изменения отображения информации о
вызывающем абоненте (стр. 27).

F

{

МЕНЮ

L

Для начала и окончания программирования.

G

{

БЫСТРОЕ СКАНИРОВАНИЕ

L

Для сохранения сканированного документа в памяти и
его последующей отправки (стр. 30).

H

{

ПОМОЩЬ

L

Для распечатки краткой инструкции (стр. 18).

I

{

СТОП

L

Для остановки операции или сеанса
программирования.

L

Для удаления символов из имен и телефонных
номеров (стр. 21).

L

Для возврата к предыдущему шагу во время работы.

J

{

КОПИЯ

L

Для копирования документа (стр. 41).

K

Кнопки станций

L

Для однокнопочного набора номера (стр. 24, 32).

}

}

}

}

}

}

}

}

{

МОНИTOP} или

}

}

L

{

НИЖ.РЕГИCTP

L

Чтобы выбрать станции 6–10 для однокнопочного
набора номера (стр. 24, 32).

M

{

PУЧНАЯ PAССЫЛКА

L

Для отправки документа нескольким абонентам
вручную (стр. 32, 33).

N

{

TOH

}

L

Для временного перехода с импульсного режима на
тональный во время набора номера, если
телефонная компания предоставляет услугу только
импульсного набора номера.

O

{

ФЛЭШ

}

L

Для доступа к специальным телефонным службам
или для пересылки вызовов на дополнительный
телефонный аппарат.

P

{

МОНИTOP

L

Для набора номера без снятия трубки.
Если при получении вызова нажать
будете слышать абонента, но ваш абонент вас не
услышит.

Q

{

ОТКЛЮЧЕНИЕ МИКРОФОНА

L

Для отключения микрофона во время разговора с
другим абонентом. Для продолжения разговора
нажмите еще раз.

R

Клавиша навигации

{

ТЕЛ КНИГА

L

Для регулировки громкости (стр. 19).

L

Для поиска записи (стр. 23, 32).

L

Для доступа к телефонной книге (стр. 23).

S

{ОК}

L

Для сохранения параметра при программировании.

T

{

ФАКС}{CTAPT

L

Для отправки или получения факса.

}

}

}

}

{A} {B} {^} {V} {<} {>} {

}

}

{

МОНИTOP}, вы

ГРОМК}

10

Картинка с сайта: manualmachine.com

Установ ка

1. Введение и установка

1.4 Обзор

1

2

78 9

1

Телефонная трубка

2

Громкоговоритель

3

Направляющие документов

4

Лоток для бумаги

5

Место вставки бумаги

6

Прижимная планка

7

Накопитель документов

8

Держатель бумаги

9

Место выхода бумаги для печати

j

Место выхода документов

k

Передняя крышка

l

Место входа документов

*1 Накопитель бумаги и накопитель документов могут быть

показаны не на всех иллюстрациях.

3456

kjl

*1

*1

1.5 Тонер—картридж и барабан

С аппаратом поставляется тонер-картридж для
первоначального использования.

L

О замене тонер-картриджа с модулем барабана см. стр.

57.

Осторожно:

L

Прочитайте следующие инструкции до начала
установки. Прочитав инструкции, откройте защитную
упаковку барабана. Модуль барабана содержит
светочувствительный барабан. Воздействие света
может повредить барабан. После того, как вы открыли
защитную упаковку:
– Не подвергайте барабан воздействию света более

чем на пять минут.

– Не трогайте и не царапайте черную поверхность

барабана.

– Не кладите барабан в пыльное или загрязненное

место или в область высокой влажности.

– Не подвергайте барабан воздействию прямого

солнечного света.

L

Не оставляйте тонер-картридж на длительное время
вне защитной упаковки. Это сокращает срок службы
тонера.

1

Перед открытием защитной упаковки нового тонер­картриджа встряхните ее в вертикальном направлении
более пяти раз.

2

Извлеките тонер-картридж и барабан из защитных
упаковок. Удалите герметизирующую пленку (
картриджа.

L

Не трогайте и не царапайте черную поверхность
барабана (

2

).

1

) с тонер-

1

2

11

Картинка с сайта: manualmachine.com

1. Введение и установка

3

Вставьте тонер-картридж (1) в модуль барабана (2)
вертикально.

1

2

4

С усилием нажмите на тонер-картридж (1). Нажимая на
картридж, переместите рычаги с каждой стороны тонер­картриджа на себя (

1

2

).

1

2

2

6

Поднимите и откройте переднюю крышку (1), держа ее за
область с выступами (

L

Если нижнее стекло (3) загрязнено, протрите его
сухой и мягкой тканью.

2

2

) с правой стороны.

1

5

Чтобы проверить правильность установки тонер­картриджа, убедитесь в том, что треугольники (
совпадают.

1

1

3

)

7

Вставьте барабан с тонером (1), держа его за выступы.

2

1

L

Не прикасайтесь к ролику передачи (2).

12

Картинка с сайта: manualmachine.com

L

Чтобы проверить правильность установки модуля
тонер-картриджа и барабана, убедитесь в том, что
треугольники (

3

) совпадают.

3

8

Закройте переднюю крышку (1), нажимая на нее с обеих
сторон до защелкивания.

1. Введение и установка

1.6 Лоток для бумаги

Вставьте лоток для бумаги (1) в прорезь (2) на задней стенке
аппарата.

1

2

3

Примечание:

L

Не устанавливайте аппарат в местах где лоток для бумаги
может быть заблокирован (напр. у стен и т.п.).

L

Во избежание перегрева аппарата следите, чтобы эта
поверхность (
(mm) от стен и т.д.

3

) находилась на расстоянии более 50 мм

1

Функция экономии тонера

Чтобы сократить расход тонера, установите функцию
экономии тонера в значение ВКЛ (функция #79 на стр. 48).
Срок службы тонер-картриджа увеличится приблизительно на

40 %. Эта функция может снизить качество печати.

13

Картинка с сайта: manualmachine.com

1. Введение и установка

1.7 Накопитель бумаги

Совместите прорези (1) в накопителе бумаги со штифтами
(

2

) на дне аппарата, а затем вставьте два выступа

накопителя бумаги в прорези на аппарате (

2

1

Примечание:

L

Не устанавливайте аппарат в местах, где накопитель
бумаги можно легко задеть.

L

Бумага для документов и печати выходит из передней
части аппарата. Ничего не ставьте перед аппаратом.

L

Накопитель бумаги вмещает приблизительно 30
отпечатанных листов. Убирайте отпечатанные листы до
того, как они заполнят накопитель бумаги.

3

).

3

1.8 Накопитель документов

Вставьте накопитель документов (1) в прорези (2).

2

1

Примечание:

L

Убедитесь, что накопитель документов вставлен
правильно. В противном случае документ может
замяться.

14

Картинка с сайта: manualmachine.com

1. Введение и установка

1.9 Провод телефонной трубки

Подсоедините провод телефонной трубки (1).

L

К трубке должен подсоединяться разъем,
находящийся на более длинном прямом конце
телефонного провода трубки без завивки (

1

2

2

1.10 Бумага для печати

Можно использовать бумагу для печати формата A4.
Этот аппарат вмещает:

– до 250 листов бумаги плотностью от 60 г/м

2

).

г/м

(g/m2);

– до 230 листов бумаги плотностью 80 г/м
– до 200 листов бумаги плотностью 90 г/м

Информацию о бумаге для печати см. на стр. 69.

1

До вставки стопки в аппарат разберите бумагу веером,
чтобы предотвратить ее застревание.

2

Потяните прижимную планку вперед (1).

2

(g/m2) до 75

2

(g/m2);

2

(g/m2).

1

3

Вставьте бумагу стороной для печати вниз (1).

1

2

15

Картинка с сайта: manualmachine.com

1. Введение и установка

L

Бумага не должна быть выше выступа (2).

L

Если бумага вставлена неправильно, ее следует
поправить, так как иначе она может замяться.

Правильно Неправильно

4

Переместите прижимную планку назад (1).

1

16

Картинка с сайта: manualmachine.com

2. Подготовка

2.ПодготовкаСоединен ия и установка

2.1 Соединения

Осторожно:

L

При эксплуатации аппарата сетевая розетка должна
находится рядом с устройством в легкодоступном
месте.

L

Используйте только телефонный шнур,
поставляемый с аппаратом.

L

Не удлиняйте телефонный шнур.

1

Телефонный шнур

L

Подсоедините к гнезду одноканальной телефонной
линии.

2

Сетевой шнур

L

Подсоедините к сетевой розетке
(220 – 240 В (V), 50/60 Гц (Hz)).

3

Разъем [EXT

L

Можно подсоединить автоответчик (стр. 38) или
телефон. Если заглушка установлена, удалите ее.

4

Автоответчик (не поставляется)

]

3

L

Если аппарат используется с компьютером, и ваш
поставщик услуг Интернета рекомендует установить
фильтр (

5

), подключите фильтр следующим образом.

5

2

Примечание:

L

Если к той же телефонной линии подсоединено любое
другое устройство, данный аппарат может мешать работе
устройства в сети.

1

4

17

Картинка с сайта: manualmachine.com

2. Подготовка

Справка

2.2 Режим набора номера

Если набор номера невозможен (стр. 23, 30), измените эту
настройку в соответствии с услугой, предоставляемой
телефонной компанией.

{ОК} {МЕНЮ}

1

Нажмите {МЕНЮ}.

ПРОГР.СИСТЕМЫ
НАЖМИТЕ [()]

2

Нажмите

3

Нажимайте {1} или {2} для выбора нужной настройки.

{1} “

импульсного набора.

{2} “

4

Нажмите {ОК}.

5

Нажмите {МЕНЮ} для выхода.

{#}

, затем {1}{3}.

РЕЖ.НАБ.НОМЕРА
=ИМПУЛЬСНЫЙ [±]

ИМПУЛЬСНЫЙ” (по умолчанию): для службы

ТОНАЛЬНЫЙ”: для тонального набора.

2.3 Функция Help

Аппарат содержит полезную информацию, которую можно
распечатать для быстрого ознакомления.

–

“

СПИСОК ФУНКЦИЙ”:

Как программировать функции.

–

“

ТЕЛ КНИГА”:

Как сохранять имена и номера в телефонной книге и как
набирать их.

–

“

ПРИЕМ ФАКСА”:

Помощь при неполадках, связанных с получением
факсов.

–

“

ИДЕНТ.ВЫЗЫВ.АБОН”:

Как использовать функции идентификации номера
вызывающего абонента.

ОК}

{

1

Нажмите {ПОМОЩЬ}.

2

Нажимайте
записи.

3

Нажмите {ОК}.

L

Громко сть

{<}

Печатается выбранный пункт.

{<}{>}

или

{>}

для отображения необходимой

{ПОМОЩЬ}

18

Картинка с сайта: manualmachine.com

2. Подготовка

2.4 Регулировка громкости

{A}{B}{ОК}

Громкость звонка

или

{A}

нажмите

{A}

{B}

или

{B}

.

.

Когда аппарат находится в режиме ожидания,

или

{B}

.

L

Если на входе документов находятся документы,
громкость регулировать невозможно. Убедитесь, что на
входе нет документов.

Чтобы выключить звонок

Нажимайте

1.

2.

Нажмите {ОК}.

L

L

Тип звонка

L

Можно выбрать один из трех типов звонка (функция #17 на
стр. 44).

Громкость трубки
При использовании трубки

Уровень громкости монитора
При использовании монитора

Начальное программирование

{B}

до отображения “ЗВОНОК ВЫКЛ=ОК?”.

При получении вызова аппарат не звонит, и на
дисплее отображается
Чтобы снова включить звонок, нажмите

“

ВХОДЯЩИЙ ВЫЗОВ”.

нажмите

{A}

нажмите

2.5 Дата и время

Вы должны установить дату и время.

{ОК}

{<}{>}

{A}

1

Нажмите {МЕНЮ}.

2

Нажмите

3

Нажмите {ОК}.

L

4

Введите текущий день/месяц/год, выбрав по две цифры
для дня, месяца и года.

Пример: 10 Август, 2009

Нажмите {1}{0} {0}{8} {0}{9}.

.

5

Введите текущий час/минуту, выбрав по две цифры для
часов и минут. Нажимайте

“PM”

Пример:3:15 PM (ввод времени в 12-часовом
формате)

1.

2.

6

Нажмите {ОК}.

{#}

, затем {0}{1}.

На дисплее появляется курсор (|).

{*}

, чтобы выбрать “AM” или

или 24-часовой формат времени.

Нажмите {0}{3} {1}{5}.

Нажимайте

{*}

до отображения “PM”.

{МЕНЮ}

ПРОГР.СИСТЕМЫ
НАЖМИТЕ [()]

ДАТА/ВРЕМЯ
НАЖМИТЕ ОК

Д:|01/М:01/Г:09
ВРЕМЯ:00:00

Д:10/М:08/Г:09
ВРЕМЯ:|00:00

Д:|10/М:08/Г:09
ВРЕМЯ:03:15

Д:|10/М:08/Г:09
ВРЕМЯ:03:15PM

ПАРАМЕТР []

7

Нажмите {МЕНЮ} для выхода.

19

Картинка с сайта: manualmachine.com

2. Подготовка

Примечание:

L

Факсимильный аппарат вашего абонента печатает дату и
время на каждой отправляемой вами странице в
соответствии с датой и временем вашего аппарата.

L

Погрешность часов составляет приблизительно ±60
секунд в месяц.

2.6 Ваш логотип

Логотипом может быть ваше имя или название вашей
компании.

Для исправления ошибки

Нажмите
введенному знаку и исправьте его.

{<}

или

{>}

для перевода курсора к неверно

{<}{>}{A}{B}

{ОТКЛЮЧЕНИЕ МИКРОФОНА}

1

Нажмите {МЕНЮ}.

2

Нажмите

3

Нажмите {ОК}.

L

{#}

, затем {0}{2}.

На дисплее появляется курсор (|).

{ОК}

{МЕНЮ}

{СТОП}{ФЛЭШ}

ПРОГР.СИСТЕМЫ
НАЖМИТЕ [()]

ВАШ ЛОГОТИП
НАЖМИТЕ ОК

20

ЛОГОТИП=|

4

Введите логотип длиной не более 30 знаков. Подробнее
см. следующую таблицу знаков.

5

Нажмите {ОК}.

ПАРАМЕТР []

6

Нажмите {МЕНЮ} для выхода.

Примечание:

L

Ваш логотип печатается в верхней части каждой
страницы, отправляемой аппаратом.

Для ввода знаков с помощью клавиатуры набора номера

Клавиатура Знаки

{1}

{2}

{3}

Пробел #&’()

@

,–. /1

ABCАБВГ2

abcАБВГ2

DEFДЕЖЗ3

defДЕЖЗ3

Картинка с сайта: manualmachine.com

Клавиатура Знаки

{4}

{5}

{6}

{7}

{8}

{9}

{0}

{*}

{

ФЛЭШ

}

{

ОТКЛЮЧЕНИЕ

МИКРОФОНА

{

СТОП

Примечание:

L

Чтобы ввести другой символ, расположенный на той же
клавише набора, нажимайте
курсора к следующему символу.

Для ввода логотипа
Пример:“

1.

Нажмите {2} 2 раза.

}

BILL

}

”

GHI ИЙK Л 4

ghiИЙK Л 4

JKLМНОП5

jklМНОП5

MNOР CT У 6

mnoР CT У 6

PQRSФХЦЧ 7

pqrsФХ ЦЧ7

TUVШЩЪЫ8

tuvШЩЪЫ8

WXYZ ЬЭЮЯ9

wxyz ЬЭЮЯ9

Ґ Є Ї Пробел 0

Для переключения букв в верхний
или нижний регистр.

Для ввода дефиса.

Для вставки пробела.

Для удаления цифры.

{>}

для перемещения

ЛОГОТИП=|B

2. Подготовка

1.

Нажмите {2} 2 раза.

ЛОГОТИП=|B

2.

Нажмите {4} 3 раза.

ЛОГОТИП=B|I

3.

Нажмите

4.

Нажмите {5} 3 раза.

Для исправления ошибки

Нажмите

1.

введенному знаку.

2.

Нажмите {СТОП}.

3.

Ведите верный знак.

Для выбора знаков с помощью

Можно не нажимать кнопки набора номера, а выбирать знаки
с помощью

1.

Нажимайте
отображаются в следующем порядке:

1
2
3
4
5

2.

Нажмите

3.

Вернитесь к шагу 1 для ввода следующего знака.

{*}

.

ЛОГОТИП=B|i

ЛОГОТИП=Bi|l

{<}

или

{>}

для перевода курсора к неверно

L

Чтобы удалить все знаки, нажмите и удерживайте

{

СТОП}.

{A}

или

{B}

{A}

или

{B}

.

{B}

для отображения нужного знака. Знаки

Прописные буквы (рус. яз.)
Прописные буквы (англ. яз.)
Цифра
Символ
Строчные буквы (англ. яз.)

L

Если вы нажмете
обратный.

{>}

для вставки знака.

{A}

, порядок изменится на

2.

Нажмите {4} 3 раза.

ЛОГОТИП=B|I

3.

Нажмите {5} 3 раза.

ЛОГОТИП=BI|L

4.

Нажмите
а затем нажмите

{>}

для перевода курсора к следующей позиции,

{5}

3 раза.

ЛОГОТИП=BIL|L

Для переключения букв в верхний или нижний регистр
(только для английского языка)

Нажатие кнопки
нижний регистр.

{*}

поочередно переключает на верхний или

21

Картинка с сайта: manualmachine.com

2. Подготовка

2.7 Телефонный номер вашего

факса

{ОК}

{<}{>}

{МЕНЮ}

{ФЛЭШ}

1

Нажмите {МЕНЮ}.

ПРОГР.СИСТЕМЫ
НАЖМИТЕ [()]

2

Нажмите

3

Нажмите {ОК}.

L

4

Введите телефонный номер вашего факса длиной не
более 20 цифр.

L
L
L

5

Нажмите {ОК}.

6

Нажмите {МЕНЮ} для выхода.

Примечание:

L

Номер вашего факса печатается в верхней части каждой
страницы, отправляемой аппаратом.

{#}

, затем {0}{3}.

NO.ВАШЕГО ФАКСА
НАЖМИТЕ ОК

На дисплее появляется курсор (|).

NO.=|

Пример: NO.=1234567|

Для ввода “+” нажмите
Для ввода пробела нажмите
Для ввода дефиса нажмите {ФЛЭШ}.

{*}

.

{#}

ПАРАМЕТР []

{СТОП}

.

Для исправления ошибки

Нажмите

1.

введенной цифре.

2.

Нажмите {СТОП}.

3.

Введите правильную цифру.

{<}

или

{>}

для перевода курсора к неверно

L

Чтобы удалить все номера, нажмите и удерживайте

{

СТОП}.

22

Картинка с сайта: manualmachine.com

3. Телефон

3.Телеф онАвтоматический набор номера

3.1 Сохранение имен и телефонных
номеров в телефонной книге

Телефонная книга позволяет делать вызовы, не прибегая к
ручному набору. В телефонной книге аппарата можно
сохранить 100 записей.

L

С помощью телефонной книги можно также отправлять
факсы (стр. 32).

{ОК}

{<}{>}

{МЕНЮ}

{СТОП}

1

Нажимайте {МЕНЮ} до отображения “ТЕЛ КНИГА УСТ”.

2

Нажмите

L

3

Введите имя до 16 знаков (инструкции см. стр. 20).

4

Нажмите {ОК}.

5

Введите телефонный номер до 24 цифр.

6

Нажмите {ОК}.

L

7

Нажмите {МЕНЮ} для выхода.

Примечание:

L

Сохраненные записи можно просмотреть, напечатав
список телефонных номеров (стр. 67).

Для исправления ошибки

Нажмите

1.

введенному знаку/цифре.

2.

Нажмите {СТОП}.

L

3.

Введите правильный знак/цифру.

{>}

.

На дисплее отображается количество записей в
телефонной книге.

Для программирования других записей повторите
шаги с 3 по 6.

{<}

или

{>}

для перевода курсора к неверно

Чтобы удалить все знаки/цифры, нажмите и
удерживайте

{

СТОП}.

3.2 Телефонный вызов с помощью
телефонной книги

До использования этой функции занесите нужные имена и
номера телефонов в телефонную книгу (стр. 23).

1

Нажмите

L

{>}

.

Убедитесь, что на входе документов нет документов.

2

Нажимайте
записи.

3

Снимите трубку или нажмите {МОНИTOP}.

L

Поиск записи по первой букве
Пример:“

1.

Нажмите

L

2.

Нажмите

3.

Нажимайте {5} до отображения любого имени,
начинающегося с

L

4.

Нажимайте

L
L

{A}

или

{B}

для отображения необходимой

Аппарат начинает набирать номер автоматически.

LISA

”

{>}

.

Убедитесь, что на входе документов нет документов.

{A}

или

{B}

, чтобы открыть телефонную книгу.

“L”

(см. таблицу знаков на стр. 20).

Для поиска символов нажмите {1}.

{B}

до отображения “LISA”.
Для прекращения поиска нажмите {СТОП}.
Чтобы набрать номер отображаемого абонента,
снимите трубку или нажмите

{

МОНИTOP}.

3.3 Редактирование сохраненной

записи

1

Нажмите

L

2

Нажимайте
записи.

3

Нажмите {МЕНЮ}.

4

Нажмите

L

5

Отредактируйте имя. Подробнее о процедуре сохранения
см. на стр. 23.

6

Нажмите {ОК}.

L

7

Отредактируйте телефонный номер. Подробнее о
процедуре сохранения см. на стр. 23.

8

Нажмите {ОК}.

L

9

Нажмите {СТОП} для выхода.

{>}

.

Убедитесь, что на входе документов нет документов.

{A}

или

{B}

для отображения необходимой

{*}

.

Если имя редактировать не нужно, перейдите к шагу

6.

Если телефонный номер редактировать не нужно,
перейдите к шагу 8.

Для редактирования других записей повторите шаги с
2 по 8.

3.4 Удаление сохраненной записи

3.4.1 Удаление определенной записи

1

Нажмите

L

2

Нажимайте
записи.

3

Нажмите {МЕНЮ}.

4

Нажмите

L

5

Нажмите {ОК}.

{>}

.

Убедитесь, что на входе документов нет документов.

{A}

или

{B}

для отображения необходимой

{#}

.

Чтобы отменить удаление, нажмите {СТОП}.

23

Instruction manual and user guide for
Panasonic KX-FL423RU

76 pages of detailed instruction manual and user guide of exploitation in Russian

До начала работы с аппаратом ознакомьтесь с
настоящей инструкцией по эксплуатации и
сохраните ее для последующего
использования.

Данный аппарат совместим с услугами АОН
и Caller ID. Вы должны подключить
соответствующие услуги, предоставляемые
вашим оператором связи/телефонной
компанией.

Инструкция по эксплуатации

Лазерный Факс

Модель №

KX-FL423RU

KX-FL423UA

FOR ENGLISH USERS:
You can select English for the display and
report (feature #48, page 47).

FL423RU-PNQX1940ZA-OI-ru.PDF Page 1 Wednesday, April 22, 2009 1:54 PM

2

Благодарим вас за покупку многофункционального устройства Panasonic.

Информация, которую следует сохранить

Место для товарного чека.

Для вашего сведения

Можно выбрать Русский, Украинский или Английский язык.

L

Сообщения на дисплее и отчеты будут отображаться на выбранном языке. По умолчанию установлен русский язык. Об
изменении этого параметра смотрите функцию #48 на стр. 47.

Внимание!

L

Данный аппарат предназначен для подключения к розетке сети переменного тока, снабженной защитным (третьим) проводом
заземления. Для обеспечения безопасности не подключайте аппарат к розетке без заземления, поскольку в этом случае
аппарат не обеспечивает защиты от поражения электрическим током, предусмотренной в его конструкции.
До использования аппарата убедитесь в том, что электросеть в вашем помещении оборудована средствами защиты от
перегрузки по току.
Разрешается подключать аппарат к электросети с заземленной нейтралью.

Осторожно:

L

Не трите по напечатанной стороне и не применяйте ластик, это может размазать печать.

Замечание об утилизации, передаче или возврате аппарата:

L

В этом аппарате может храниться ваша личная/конфиденциальная информация. В целях защиты
личных/конфиденциальных данных рекомендуется удалить из памяти такую информацию, как телефонная книга (или
сведения об абонентах), прежде чем аппарат будет утилизирован, передан другому лицу или возвращен изготовителю.

Окружающая среда:

L

Стратегическим направление компании Panasonic является забота о защите окружающей среды во всех аспектах жизненного
цикла изделия – от разработки изделия до создания средств энергосбережения, от повышения степени вторичного
использования изделия до минимизации отходов при его упаковке.

Авторские права:

L

Авторскими правами на данную инструкцию по эксплуатации обладает компания Панасоник Коммуникейшнс Ко., Лтд., и
данная инструкция по эксплуатации может воспроизводиться исключительно для внутренних целей. Любое другое
воспроизведение, полное или частичное, запрещается без письменного согласия компании Панасоник Коммуникейшнс Ко.,
Лтд.

© Панасоник Коммуникейшнс Ко., Лтд. 2009

Дата покупки

Серийный номер (указан на задней стенке аппарата)

Название и адрес компании-дилера

Телефон компании-дилера

FL423RU-PNQX1940ZA-OI-ru.book Page 2 Wednesday, April 22, 2009 1:54 PM

Важнаш инфо²мациш, Важные инст²укции по технике безопасности, Длш вашей безопасности

Для вашей безопасности, Важная информация 3 Support chat

• Image
• Text

Важная информация

3

Важная информация

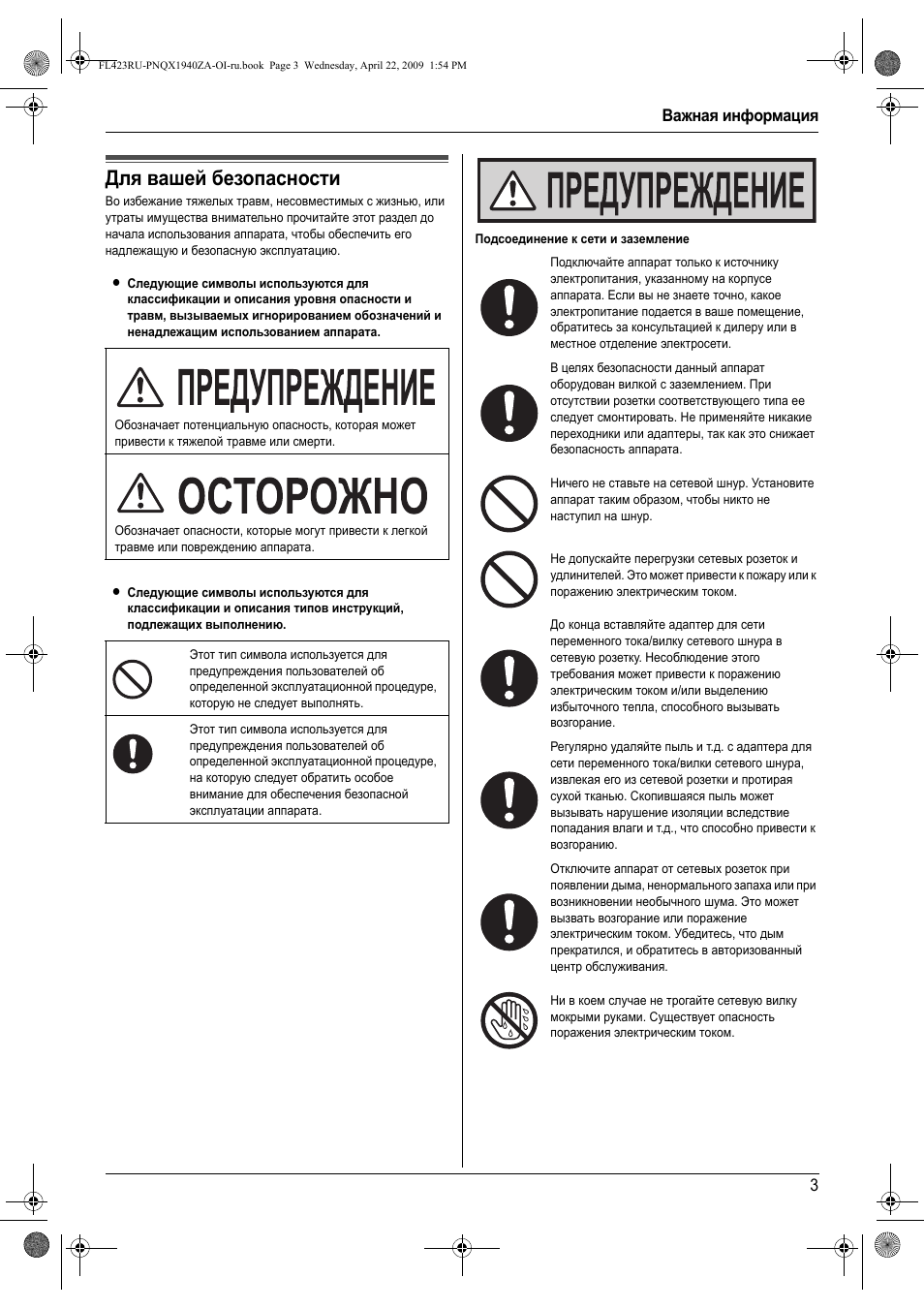

Важные инструкции по технике безопасности

Для вашей безопасности

Во избежание тяжелых травм, несовместимых с жизнью, или
утраты имущества внимательно прочитайте этот раздел до
начала использования аппарата, чтобы обеспечить его
надлежащую и безопасную эксплуатацию.

L

Следующие символы используются для
классификации и описания уровня опасности и
травм, вызываемых игнорированием обозначений и
ненадлежащим использованием аппарата.

L

Следующие символы используются для
классификации и описания типов инструкций,
подлежащих выполнению.

Подсоединение к сети и заземление

Обозначает потенциальную опасность, которая может
привести к тяжелой травме или смерти.

Обозначает опасности, которые могут привести к легкой
травме или повреждению аппарата.

Этот тип символа используется для
предупреждения пользователей об
определенной эксплуатационной процедуре,
которую не следует выполнять.

Этот тип символа используется для
предупреждения пользователей об
определенной эксплуатационной процедуре,
на которую следует обратить особое
внимание для обеспечения безопасной
эксплуатации аппарата.

Подключайте аппарат только к источнику
электропитания, указанному на корпусе
аппарата. Если вы не знаете точно, какое
электропитание подается в ваше помещение,
обратитесь за консультацией к дилеру или в
местное отделение электросети.

В целях безопасности данный аппарат
оборудован вилкой с заземлением. При
отсутствии розетки соответствующего типа ее
следует смонтировать. Не применяйте никакие
переходники или адаптеры, так как это снижает
безопасность аппарата.

Ничего не ставьте на сетевой шнур. Установите
аппарат таким образом, чтобы никто не
наступил на шнур.

Не допускайте перегрузки сетевых розеток и
удлинителей. Это может привести к пожару или к
поражению электрическим током.

До конца вставляйте адаптер для сети
переменного тока/вилку сетевого шнура в
сетевую розетку. Несоблюдение этого
требования может привести к поражению
электрическим током и/или выделению
избыточного тепла, способного вызывать
возгорание.

Регулярно удаляйте пыль и т.д. с адаптера для
сети переменного тока/вилки сетевого шнура,
извлекая его из сетевой розетки и протирая
сухой тканью. Скопившаяся пыль может
вызывать нарушение изоляции вследствие
попадания влаги и т.д., что способно привести к
возгоранию.

Отключите аппарат от сетевых розеток при
появлении дыма, ненормального запаха или при
возникновении необычного шума. Это может
вызвать возгорание или поражение
электрическим током. Убедитесь, что дым
прекратился, и обратитесь в авторизованный
центр обслуживания.

Ни в коем случае не трогайте сетевую вилку
мокрыми руками. Существует опасность
поражения электрическим током.

FL423RU-PNQX1940ZA-OI-ru.book Page 3 Wednesday, April 22, 2009 1:54 PM

Важная информация

4

Установка

Меры безопасности при эксплуатации

Устанавливайте аппарат на устойчивой и ровной
поверхности. Падение аппарата может привести
к серьезным повреждениям и/или травмам.

Во избежание возгорания или поражения
электрическим током не оставляйте данное
изделие под дождем или в условиях высокой
влажности.

Во избежание повышения концентрации озона в
воздухе аппарат должен быть установлен в
хорошо проветриваемом помещении. Поскольку
озон тяжелее воздуха, рекомендуется
вентилировать воздух на уровне пола.

Приступая к чистке, отсоедините аппарат от
сетевой розетки. Не пользуйтесь жидкими или
аэрозольными очистителями.

Не закрывайте прорези и отверстия в корпусе
аппарата. Они предназначены для вентиляции и
предотвращения перегрева. Не устанавливайте
аппарат рядом с радиаторами отопления, а
также в местах, где не обеспечивается должная
вентиляция.

Ни в коем случае не проталкивайте предметы в
прорези на корпусе аппарата. Это может
привести к пожару или к поражению
электрическим током. Не допускайте попадания
жидкости на аппарат.

Во избежание поражения электрическим током
не разбирайте аппарат. При необходимости
технического обслуживания обращайтесь в
авторизованный сервисный центр. Открывая
или снимая крышки, вы подвергаетесь
опасности попадания под высокое напряжение.
Неправильная сборка может привести к
поражению электрическим током при
последующей эксплуатации.

Обращайте внимание на все предупреждения и
инструкции на корпусе данного аппарата.

Не допускайте попадания жидкостей (моющих
средств, очистителей и т.д.) на телефонный
шнур или же его намокания. Это может вызвать
возгорание. Если телефонный шнур намок,
немедленно извлеките его из телефонной
стенной розетки и не используйте.

Отключите аппарат от сетевых розеток и
обратитесь в авторизованный сервисный центр
в любом из следующих случаев:

L

Если сетевой шнур аппарата поврежден или
истерся.

L

Если внутрь аппарата попала жидкость.

L

Если аппарат попал под дождь или в воду.

L

Если аппарат не работает нормально при
соблюдении инструкций по эксплуатации.
Используйте для регулировки только
указанные в инструкциях органы
управления. Неправильная регулировка
может потребовать ремонта в
авторизованном сервисном центре.

L

Если аппарат упал или был физически
поврежден.

L

Если в работе аппарата появились
заметные изменения.

FL423RU-PNQX1940ZA-OI-ru.book Page 4 Wednesday, April 22, 2009 1:54 PM

Важная информация

5

Установка и перемещение

Лазерное излучение

Светодиоды контактного датчика изображений

Термофиксатор

Примечание:

L

Область рядом с местом выхода бумаги для печати (

1)

также нагревается. Это нормальное явление.

Тонер-картридж
Будьте осторожны при обращении с тонер-картриджем и
имейте в виду следующее:

После перемещения аппарата из холодного
места в теплое подождите приблизительно 30
минут, прежде чем подключать аппарат, чтобы
он нагрелся до температуры окружающей
среды. Если аппарат подключен слишком
быстро после резкой перемены температуры,
конденсация, образовавшаяся внутри аппарата,
может вызвать неполадки в его работе.

Ни в коем случае не устанавливайте
телефонную проводку во время грозы.

Ни в коем случае не устанавливайте
телефонные розетки в сырых местах, если
только розетки специально не предназначены
для этого.

Ни в коем случае не прикасайтесь к оголенным
телефонным проводам или контактам, если
телефонная линия не отсоединена на сетевом
терминале.

При установке или обслуживании телефонных
линий соблюдайте осторожность.

ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1

В принтере данного аппарата применяется
лазер. Используя органы управления, настройки
и процедуры не в соответствии с настоящими
инструкциями, вы можете подвергнуться
воздействию опасного излучения.

Параметры лазерных диодов
Мощность лазера: макс. 5 мВт (mW)
Длина волны: 760 нм (nm) – 810 нм (nm)
Продолжительность излучения: постоянная

Светодиоды КЛАССА 1M

Не смотрите прямо на светодиоды через
оптические приборы.

Параметры светодиодов контактного
датчика изображения
Выходная мощность: макс. 1 мВт (mW)
Длина волны: зеленый 520 нм (nm), типично.
Длительность излучения: постоянное

Во время или сразу после печати
термофиксатор нагревается. Это нормальное
явление. Не прикасайтесь к нему.

Термофиксатор

Если вы проглотили тонер, выпейте несколько
стаканов воды, чтобы разбавить содержимое
желудка, и немедленно обратитесь к врачу.

Если тонер попал вам в глаза, тщательно
промойте их водой и обратитесь к врачу.

1

FL423RU-PNQX1940ZA-OI-ru.book Page 5 Wednesday, April 22, 2009 1:54 PM

Важные инст²укции по технике безопасности, Длш лучшего п²именениш, Важные инструкции по технике безопасности

Для лучшего применения, Важная информация 6 Support chat

• Image
• Text

Важная информация

6

Важные инструкции по технике
безопасности

Во избежание возгорания, поражения электрическим током и
получения травм при эксплуатации данного аппарата следует
соблюдать следующие основные меры предосторожности.

1. Не пользуйтесь данным аппаратом вблизи воды

(например, около ванны, раковины, кухонной мойки и т.д.).

2. Старайтесь не пользоваться телефоном во время грозы,

если он не беспроводной. Существует опасность
поражения электрическим током от удара молнии.

3. Не используйте данный аппарат для сообщения об утечке

газа, если аппарат находится рядом с местом утечки.

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

Срок службы аппарата:

L

Для данного продукта Изготовитель устанавливает срок
службы 7 лет, начиная с даты изготовления, в том случае,
если данный продукт используется строго в соответствии
с настоящей инструкцией по эксплуатации и
действующими техническими стандартами.

Способ печати:

L

Печать электростатическим методом.

Для лучшего применения

Тонер-картридж и барабан

L

При замене тонер-картриджа или модуля барабана не
допускайте попадания на барабан пыли, воды или
жидкостей. Это может ухудшить качество печати.

L

Для оптимальной работы рекомендуется применять
тонер-картриджи и модули барабанов производства
компании Panasonic. Мы не несем ответственности за
перечисленные ниже неполадки, вызванные
использованием тонер-картриджа и модуля барабана, не
произведенных компанией Panasonic:
–

Повреждение аппарата

–

Низкое качество печати

–

Неправильная работа

Тонер-картридж

L

Не оставляйте тонер-картридж на длительное время вне
защитной упаковки. Это сокращает срок службы тонера.

Барабан

L

Прочитайте инструкции на стр. 11 до начала установки
барабана. Прочитав инструкции, откройте защитную
упаковку барабана. Модуль барабана содержит
светочувствительный барабан. Воздействие света может
повредить барабан. После того, как вы открыли защитную
упаковку:
–

Не подвергайте барабан воздействию света более
чем на пять минут.

–

Не трогайте и не царапайте черную поверхность
барабана.

–

Не кладите барабан в пыльное или загрязненное
место или в область высокой влажности.

–

Не подвергайте барабан воздействию прямого
солнечного света.

L

Чтобы продлить срок службы модуля барабана, ни в коем
случае не выключайте аппарат сразу после печати.
Оставьте электропитание включенным минимум на 30
минут после печати.

Расположение

L

Во избежание неполадок не ставьте аппарат рядом с
такими приборами, как телевизоры или динамики,
которые генерируют мощное электромагнитное поле.

Статическое электричество

L

Чтобы не повредить электростатическим разрядом
интерфейсные разъемы или другие электрические
компоненты внутри аппарата, прежде чем прикасаться к
компонентам аппарата, прикоснитесь к заземленной
металлической поверхности.

Окружающая среда

L

Не устанавливайте аппарат рядом с устройствами,
создающими электрические помехи (например,
люминесцентными лампами и электродвигателями).

L

Оберегайте аппарат от пыли, высокой температуры и
вибрации.

L

Не подвергайте аппарат воздействию прямого солнечного
света.

L

Не кладите на аппарат тяжелые предметы.

L

Если аппарат не используется в течение долгого времени,
отсоедините его от сетевой розетки.

L

Не следует размещать аппарат рядом с источниками
тепла (например, нагревателями, печками и т.д.). Также не
устанавливайте аппарат в помещениях, температура в
которых ниже 10 °C или выше 32,5 °C. Не устанавливайте
аппарат в сырых подвальных помещениях.

L

В процессе печати на поверхности бумаги запекается
тонер. Запах, появляющийся во время и сразу после
печати, является нормальным явлением. Используйте
аппарат в помещении с надлежащей вентиляцией.

Если тонер попал на кожу или на одежду,
тщательно вымойте это место холодной водой, а
затем просушите на воздухе. Не используйте
горячую воду или фен. При раздражении кожи
немедленно обратитесь к врачу.

Если вы вдохнули тонер, выйдите на свежий
воздух и обратитесь к врачу.

FL423RU-PNQX1940ZA-OI-ru.book Page 6 Wednesday, April 22, 2009 1:54 PM

Важная информация

7

L

Не закрывайте прорези или отверстия в корпусе аппарата.
Регулярно проверяйте вентиляционные отверстия и
удаляйте скопившуюся пыль пылесосом (

1).

Регулярный уход за аппаратом

L

Протирайте внешние поверхности аппарата мягкой
тканью. Не пользуйтесь бензином, растворителями или
абразивными порошками.

Незаконные копии

L

Копирование определенных документов является
противоправным действием.
Копирование определенных документов может быть
незаконным в вашей стране. Виновные могут
подвергаться наказанию в виде штрафа и/или лишения
свободы. Ниже перечислены документы, копирование
которых может быть незаконным в вашей стране.
–

Денежные знаки

–

Банковские билеты и чеки

–

Банковские и государственные облигации и ценные
бумаги

–

Паспорта и удостоверения личности

–

Материалы, защищенные авторскими правами, или
торговые марки без договоренности с их
обладателями

–

Почтовые марки и другие платежные средства

Приведенный список не является исчерпывающим, и
не предполагается никакой ответственности за его
полноту или точность. В случае возникновения
сомнений обратитесь к вашему юрисконсульту.

Уведомление:

L

Во избежание изготовления нелегальных копий
устанавливайте аппарат в таком месте, где он будет
постоянно находиться под наблюдением.

1

FL423RU-PNQX1940ZA-OI-ru.book Page 7 Wednesday, April 22, 2009 1:54 PM

Ñîäåpæàíèå, Введение и установка, Подготовка

Телефон, Факс, Копирование, Программируемые функции, Справка, Замятия бумаги, Чистка Support chat

• Image
• Text

Введение и установка, Аксессуа²ы, 1 п²илагаемые аксессуа²ы

2 инфо²мациш о дополнительных аксессуа²ах, Содеpжание, Аксессуары, Прилагаемые аксессуары, Информация о дополнительных аксессуарах, 1 прил Support chat

• Image
• Text

1. Введение и установка

9

1. Введение и установка

Аксессуары

1.1 Прилагаемые аксессуары

*1 Позволяет напечатать около 500 страниц формата A4 с

плотностью изображения 5% (стр. 69).

Примечание:

L

Сохраните оригинальную коробку и упаковку для
последующих возможных транспортировок аппарата.

L

После распаковки изделия позаботьтесь об упаковочных
материалах и/или колпачке вилки сетевого шнура
должным образом.

1.2 Информация о дополнительных
аксессуарах

Обратитесь в информационный центр Panasonic для
получения сведений о покупке принадлежностей.
Для пользователей России
Информационный центр Panasonic
Для звонков из Москвы: +7 (495) 725-05-65
Бесплатный звонок по России: 8-800-200-21-00
Для пользователей Украины
Информационный центр Panasonic
Для международных звонков и звонков из Києва: +380-44-490-
38-98
Бесплатные звонки со стационарных телефонов в пределах
Украины: 8-800-309-8-800
–

Тонер-картридж для замены

*1

L

Модель №: KX-FAT88A

–

Модуль барабана для замены

*1

L

Модель №: KX-FAD89A

*1 Позволяет напечатать около 2 000 листов формата A4

с плотностью изображения 5 %, используя KX-
FAT88A. Для правильной работы аппарата
используйте только оригинальные тонер-картридж и
барабан производства Panasonic.

1 Сетевой шнур

2 Телефонный шнур

3 Телефонная трубка

4 Провод телефонной

трубки

5 Лоток для бумаги

6 Держатель бумаги

7 Накопитель документов

8 Модуль барабана

9 Тонер-картридж из

комплекта поставки

*1

j Инструкция по

эксплуатации

k Краткая инструкция по

установке

FL423RU-PNQX1940ZA-OI-ru.book Page 9 Wednesday, April 22, 2009 1:54 PM

О²ганы уп²авлениш, 3 описание кнопок, Органы управления

Описание кнопок, 3 описание кнопок Support chat

• Image
• Text

1. Введение и установка

10

Органы управления

1.3 Описание кнопок

A

{

ABTOOTBET ФАКСА}

L

Для включения/выключения режима автоответа (стр.
36).

B

{

РАССЫЛКА}

L

Для отправки документа нескольким абонентам (стр.
32, 33).

C

{

ПОВТОРНЫЙ НАБОР/ПАУЗА}

L

Для повторного набора последнего набранного
номера. Если линия занята, когда вы звоните по
телефону с помощью кнопки {МОНИTOP} или
отправляете факс, аппарат автоматически набирает
номер 2 или более раз.

L

Для вставки паузы во время набора номера.

D

{

AOH}

L

Для отображения телефонного номера вызывающего
абонента, только если вы подключили услугу АОН
(стр. 25).

E

{

ЖУРНАЛ BЫЗОВОВ}

L

Для просмотра информации о вызывающем абоненте
(стр. 26).

L

Для изменения отображения информации о
вызывающем абоненте (стр. 27).

F

{

МЕНЮ}

L

Для начала и окончания программирования.

G

{

БЫСТРОЕ СКАНИРОВАНИЕ}

L

Для сохранения сканированного документа в памяти и
его последующей отправки (стр. 30).

H

{

ПОМОЩЬ}

L

Для распечатки краткой инструкции (стр. 18).

I

{

СТОП}

L

Для остановки операции или сеанса
программирования.

L

Для удаления символов из имен и телефонных
номеров (стр. 21).

L

Для возврата к предыдущему шагу во время работы.

J

{

КОПИЯ}

L

Для копирования документа (стр. 41).

K

Кнопки станций

L

Для однокнопочного набора номера (стр. 24, 32).

L

{

НИЖ.РЕГИCTP}

L

Чтобы выбрать станции 6–10 для однокнопочного
набора номера (стр. 24, 32).

M

{

PУЧНАЯ PAССЫЛКА}

L

Для отправки документа нескольким абонентам
вручную (стр. 32, 33).

N

{

TOH}

L

Для временного перехода с импульсного режима на
тональный во время набора номера, если
телефонная компания предоставляет услугу только
импульсного набора номера.

O

{

ФЛЭШ}

L

Для доступа к специальным телефонным службам
или для пересылки вызовов на дополнительный
телефонный аппарат.

P

{

МОНИTOP}

L

Для набора номера без снятия трубки.
Если при получении вызова нажать {МОНИTOP}, вы
будете слышать абонента, но ваш абонент вас не
услышит.

Q

{

ОТКЛЮЧЕНИЕ МИКРОФОНА}

L

Для отключения микрофона во время разговора с
другим абонентом. Для продолжения разговора
нажмите еще раз.

R

Клавиша навигации {A} {B} {^} {V} {<} {>} {ГРОМК}
{

ТЕЛ КНИГА}

L

Для регулировки громкости (стр. 19).

L

Для поиска записи (стр. 23, 32).

L

Для доступа к телефонной книге (стр. 23).

S

{

ОК}

L

Для сохранения параметра при программировании.

T

{

ФАКС}{CTAPT}

L

Для отправки или получения факса.

K LM N

O P Q R S T

A

D

C

E F G H I J

B

FL423RU-PNQX1940ZA-OI-ru.book Page 10 Wednesday, April 22, 2009 1:54 PM

Press the button for help
