Instruction manual and user guide for
Panasonic KX-T2395B

25 pages of detailed instruction manual and user guide of exploitation in Russian

Подготовлено к печати НПП «Директ-Информ-Сервис”.

Телефон: (095) 192-46-89.

Panasonic

ТЕЛЕФОННАЯ СИСТЕМА С АВТООТВЕТЧИКОМ

КХ-Т2395В

МОДЕЛЬ N0.

КХ-Т2390В

Возможность импульсного и тонального набора

Инструкция по эксплуатации

Полностью прочитайте данные инструкции перед эксплуатацией

Благодарим вас за приобретение телефона panasonic, Система тонального дистанционного управления, Запись разговора/памятки

Особенности Support chat

• Image
• Text

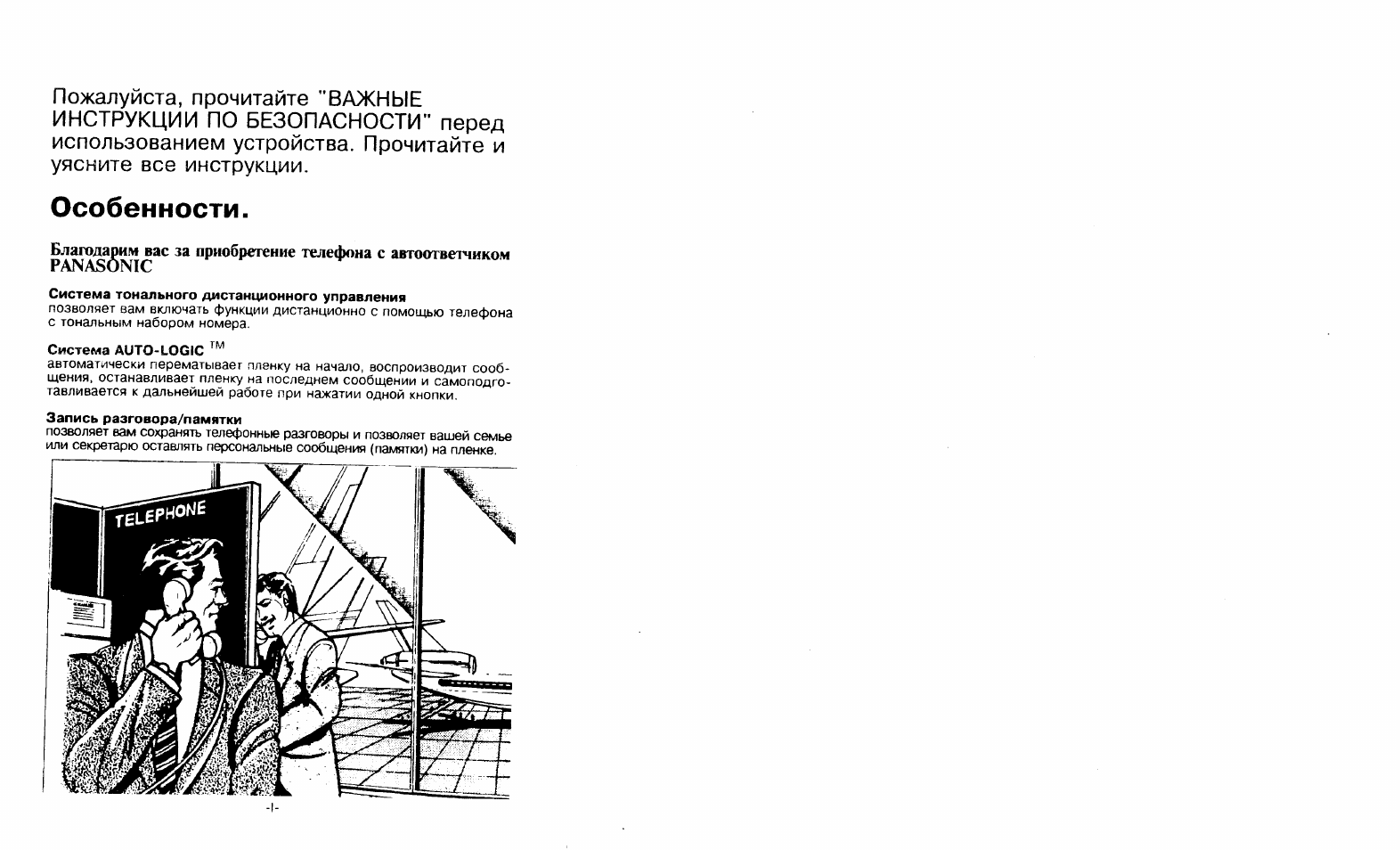

Пожалуйста, прочитайте «ВАЖНЫЕ
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ» перед
использованием устройства. Прочитайте и

уясните все инструкции.

Особенности.

Благодарим вас за приобретение телефона
PANASONIC

с автоответчиком

Система тонального дистанционного управления

позволяет вам включать функции дистанционно с помощью телефона

с тональным набором номера.

Система AUTO-LOGIC ™

автоматически

перематывает

пленку

на

начало,

воспроизводит

сооб­

щения,

останавливает

пленку

на

последнем

сообщении

и

самоподго-

тавливается к дальнейшей работе при нажатии одной кнопки.

Запись разговора/памятки

позволяет вам сохранять телефонные разговоры и позволяет вашей семье
или секретарю оставлять персональные сообщения (памятки) на пленке.

Прослушивание вызова, Встроенный громкоговоритель (только кх-т2395), Автоматический набор номера одним нажатием

Page 3 Support chat

• Image
• Text

прослушивание вызова

Позволяет вам послушать позвонившего абонента перед поднятием

трубки для ответа.

Встроенный громкоговоритель (только КХ-Т2395)

для разговора «со свободными руками» или разговора с участием

нескольких людей.

Автоматический набор номера одним нажатием

для 12 телефонных номеров.

Возможность установки тонального/имлульсного режима

набора номера

дтя совместимости с компьютерными системами, воспринимающими

только тондтьные сигналы, и дтя любой телефонной линии.

Переключение на тональный режим набора номера одним

нажатием,

что позволяет вам временно переключиться с импульсного режима

набора номера на тональный нажатием кнопки.

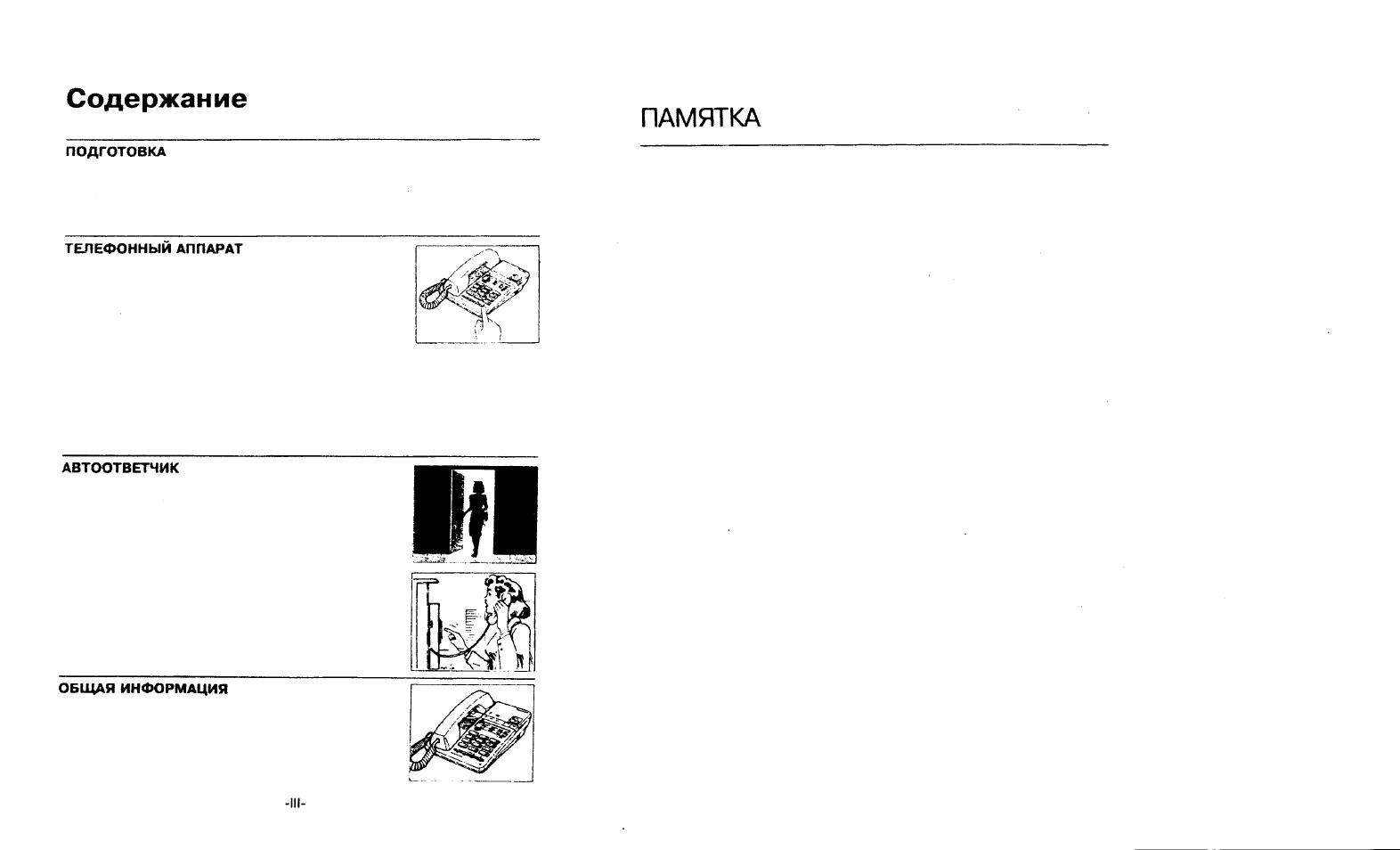

Содержание

ПАМЯТКА

ПОДГОТОВКА

телефонный

аппарат

АВТООТВЕТЧИК

ОБЩАЯ ИНФОРМАЦИЯ

Закладывание в память телефонных номеров, Прослушивание записанных сообецений

Page 5 Support chat

• Image
• Text

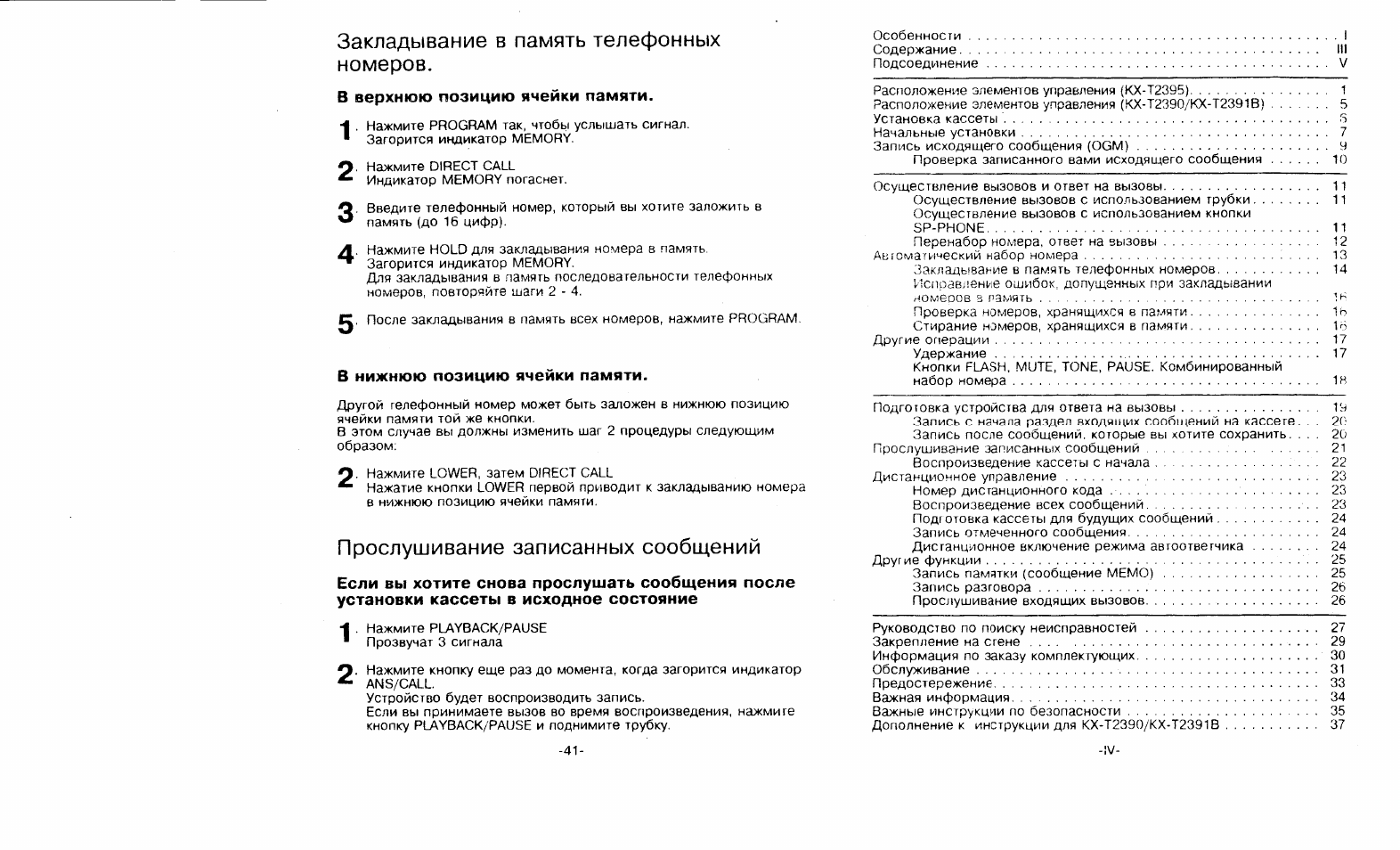

Закладывание в память телефонных

номеров.

в верхнюю позицию ячейки памяти.

1

2

3

4

Нажмите PROGRAM так, чтобы услышать сигнал.
Загорится индикатор MEMORY.

Нажмите DIRECT CALL
Индикатор MEMORY погаснет.

Введите телефонный номер, который вы хотите заложить в

память (до 16 цифр).

Нажмите HOLD для закладывания номера в память.

Загорится индикатор MEMORY.

Для закладывания в память последовательности телефонных

номеров, повторяйте шаги 2 — 4.

После закладывания в память всех номеров, нажмите PROGRAM.

В нижнюю позицию ячейки памяти.

другой телефонный номер может быть заложен в нижнюю позицию

ячейки памяти той же кнопки.

В этом случае вы должны изменить шаг 2 процедуры следуютцим
образом:

О.

Нажмите LOWER, затем DIRECT CALL

^ Нажатие кнопки LOWER первой приводит к закладыванию номера

в нижнюю позицию ячейки памяти.

Прослушивание записанных сообЕцений

Если вы хотите снова прослушать сообщения после

установки кассеты в исходное состояние

-| . Нажмите PLЛYBACK/PAUSE

■ Прозвучат 3 сигнала

2

. Нажмите кнопку еще раз до момента, когда загорится индикатор

АН5/САЕЕ.
Устройство будет воспроизводить запись.

Если вы принимаете вызов во время воспроизведения, нажмите
кнопку РЕАХВАСК/РАиЗЕ и поднимите трубку.

-41-

Особенности ……………………………………………………………………………………………………………..

I

Содержание……………………………………………………………………………………………………………… Ill

Подсоединение ……………………………………………………………………………………………………….. V

Расположение элементов управления (КХ-Т2395)…………………………………………………… 1

Расположение элементов управления (КХ-Т2390/КХ-Т2391В)………………………………….. 5

Установка кассеты……………………………………………………………………………………………………. з

Начальные установки………………………………………………………………………………………………. 7
Запись исходящего сообщения (OGM)………………………………………………………………………

9

Проверка записанного вами исходящего сообщения…………………………………. ю

Осуществление вызовов и ответ на вызовы………………………………………………………… 11

Осуществление вызовов с использованием трубки…………………………………. 11
Осуществление вызовов с использованием кнопки
SP-PHONE……………………………………………………………………………………………………. 11
Перенабор номера, ответ на вызовы…………………………………………………………. 12

Автоматический набор номера……………………………………………………………………………… 13

Закладывание в память телефонных номеров………………………………………….. 14

Исправ;тение ошибок, допущенных при захладь:вании
н.о.меоов S память………………………………………………………………………………………

1

Н

Проверка номеров, хранящихся в памяти…………………………………………………. 1Ь

Стирание номеров, хранящихся в памяти………………………………………………….. 16

Другие операции……………………………………………………………………………………………………… 17

Удержание……………………………………………………………………………………………………. 17
Кнопки FLASH, MUTE, TONE, PAUSE. Комбинированный
набор номера………………………………………………………………………………………………. 1в

Подготовка устройства для ответа на вызовы……………………………………………………… 19

Запись с начала раздел входящих сообщений на кассете. . . 20

Запись после сообщений, которые вы хотите сохранить. … 20

Прослушивание записанных сообщений………………………………………………………………. 21

Воспроизведение кассеты с начала…………………………………………………………… 22

Дистанционное управление……………………………………………………………………………………. 23

Номер дистанционного кода ………… ………………………………………………………….. 23
Воспроизведение всех сообщений…………………………………………………………….. 23
Подг отовка кассеты для будущих сообщений…………………………………………… 24
Запись отмеченного сообщения…………………………………………………………………. 24

Дистанционное включение режима автоответчика……………………………………. 24

Другие функции………………………………………………………………………………………………………. 25

Запись памятки (сообщение MEMO)…………………………………………………………… 25
Запись разговора………………………………………………………………………………………… 26

Прослушивание входящих вызовов…………………………………………………………… 26

Руководство по поиску неисправностей……………………………………………………………….. 27

Закрепление на стене……………………………………………………………………………………………… 29

Информация по заказу комплектующих………………………………………………………………… 30

Обслуживание……………………………………………………………………………………………………….. 31
Предостережение……………………………………………………………………………………………………. 33

Важная информация………………………………………………………………………………………………. 34

Важные инструкции по безопасности……………………………………………………………………. 35

Дополнение к инструкции для КХ-Т2390/КХ-Т2391В……………………………………………….. 37

-IV-

Подсоединение, Проверка записанного вами исходящего сообщения, Комплектация

Запись исходящего сообщения, Примечания, Режим автоответчика Support chat

• Image
• Text

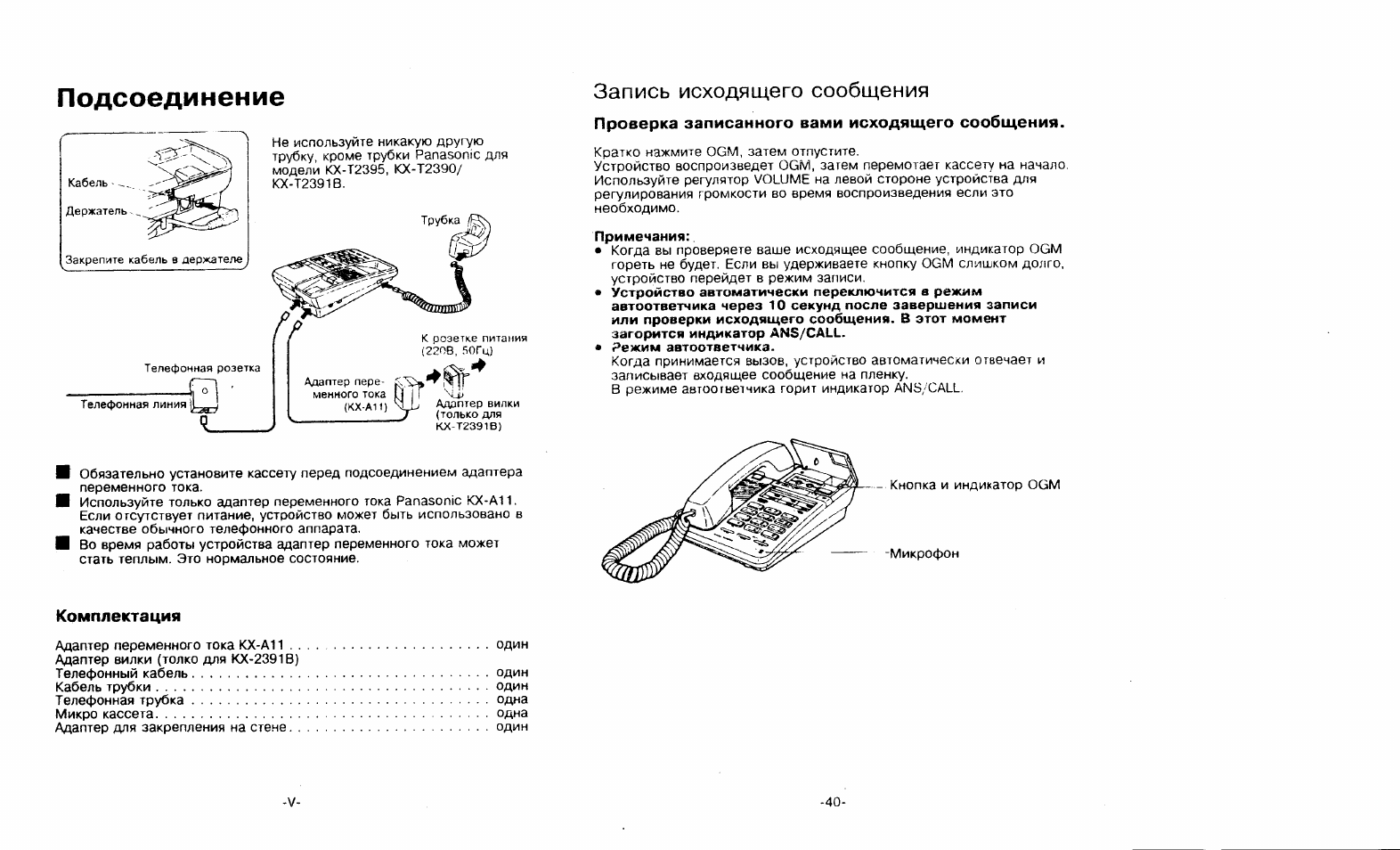

Подсоединение

Кабель

Держатель-

Закрепите кабель з держателе

Телефонная линия j| ^ |

Не используйте никакую другую
трубку, кроме трубки Panasonic для

модели КХ-Т2395, КХ-Т2390/
КХ-Т2391В.

Телефонная розетка

R ‘

Адаптер пере­

менного тока

(КХ-А11)

К розетке питания

(220В, 50Гц)

J I Г .

Адаптер вилки

(только для

KX-T239IB)

Обязательно установите кассету перед подсоединением адаптера

переменного тока.

Используйте только адаптер переменного тока Panasonic КХ-А11.
Если отсутствует питание, устройство может быть использовано в

качестве обычного телефонного аппарата.
Во время работы устройства адаптер переменного тока может
стать теплым. Это нормальное состояние.

Запись исходящего сообщения

проверка записанного вами исходящего сообщения.

Кратко нажмите OGM, затем отпустите.

Устройство воспроизведет OGM, затем перемотает кассету на начало.

Используйте регулятор VOLUME на левой стороне устройства для
регулирования громкости во время воспроизведения если это
необходимо.

Примечания:

•

Когда вы проверяете ваше исходящее сообщение, индикатор OGM

гореть не будет. Если вы удерживаете кнопку OGM слишком долго,

устройство перейдет в режим записи.

• Устройство автоматически переключится в режим

автоответчика через 10 секунд после завершения записи

или проверки исходящего сообщения. В этот момент

загорится индикатор ANS/CALL.

•

Режим автоответчика.

Когда принимается вызов, устройство автоматически отвечает и

записывает входящее сообщение на пленку.

В режиме автоогветчика горит индикатор ANS/CALL,

— Кнопка и индикатор OGM

-Микрофон

Комплектация

Адаптер переменного тока КХ-А11……………………………………………………………………… один
Адаптер вилки (толко для КХ-2391В)

Телефонный кабель…………………………………………………………………………………………….один

Кабель трубки………………………………………………………………………………………………………один

Телефонная трубка………………………………………………………………………………………………одна

Микро кассета……………………………………………………………………………………………………… одна

Адаптер для закрепления

на стене…………………………………………………………. один

-V-

-40-

3

4

Нажмите 1 или 2.
Нажмите 1 для режима А.

Нажмите 2 для режима В.

Нажмите HOLD для закладывания в память вашего выбора.
Загорится индикатор MEMORY.
После нажатия кнопки HOLD вы можете перейти прямо к шагу 2

процедуры выбора числа звонков, если хотите.

Нажмите PROGRAM для окончания операции.
Индикатор MEMORY погаснет.

Выбор числа звонков.

Убедитесь, что трубка находится в гнезде и адаптер переменного

тока подсоединен.

Число звонков может быть установлено на «5» или «AUTO».

5

Устройство будет отвечать на вызов на 5-й звонок.

AUTO см.раздел «Работа при установке в позицию AUTO (TOLL
SAVER)».

1

2

4

5

Нажмите PROGRAM так, чтобы загорелся индикатор MEMORY.

Нажмите REDIAL, затем нажмите 7 для настройки числа звонков.
Индикатор MEMORY погаснет.

Нажмите 5 или О
Нажмите 5 для 5-ти звонков.

Нажмите О для режима AUTO.

Нажмите HOLD для закладывания в память вашего выбора.
Загорится индикатор MEMORY.

Нажмите PROGRAM для окончания операции.
Индикатор MEMORY погаснет.

-39-

Карточка памяти

Используйте карандаш или шариковую ручку для того, чтобьг
заполнить

справочник

ячеек

памяти

названиями

(вы

можете

использовать для записи также обратную сторону).
Снимайте покрытие с помоидью инструмента с заостренным концом,
типа ручки.

Расположение элементов управления, Программирование режима набора номера, Выбор срс (управления вызывающей стороной)

Для кх-т2395) Support chat

• Image
• Text

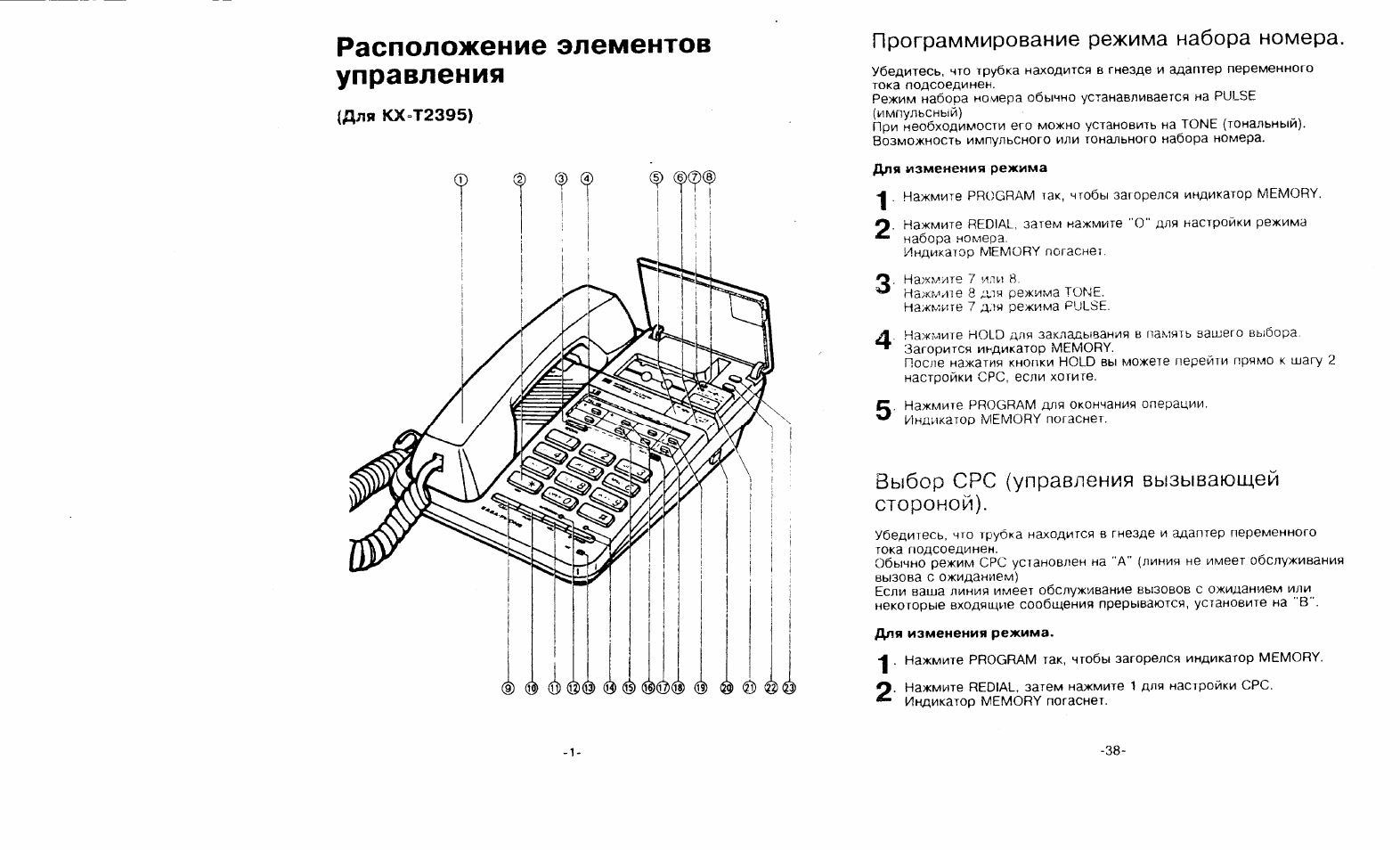

(Для КХ-Т2395)

Расположение элементов

управления

-1-

Программирование режима набора номера.

Убедитесь, что трубка находится в гнезде и адаптер переменного
тока подсоединен.

Режим набора номера обычно устанавливается на PULSE

(импульсный)

при необходимости его можно установить на TONE (тональный).
Возможность импульсного или тонального набора номера.

Для изменения режима

‘I , Нажмите PROGRAM так, чтобы загорелся индикатор MEMORY.

О.

Нажмите REDIAL, затем нажмите «О» для настройки режима

набора номера.

Индикатор MEMORY погаснет.

Q, Нажмите 7 или 8,

^ Нажмите 8 дртя режима TONE.

Нажмите 7 дты режима PULSE.

Нажмите HOLD для закладывания в память вашего выбора.

^ Загорится индикатор MEMORY.

После нажатия кнопки HOLD вы можете перейти прямо к шагу 2
настройки СРС, если хотите.

С. Нажмите PROGRAM для окончания операции.

Индикатор MEMORY погаснет.

Выбор СРС (управления вызывающей

стороной).

Убедитесь, что трубка находится в гнезде и адаптер переменного

тока подсоединен.

Обычно режим СРС установлен на «А» (линия не имеет обслуживания
вызова с ожиданием)
Если ваша линия имеет обслуживание вызовов с ожиданием или

некоторые входящие сообщения прерываются, установите на «В».

Для изменения режима.

■| . Нажмите PROGRAM так, чтобы загорелся индикатор MEMORY.

О.

Нажмите REDIAL, затем нажмите 1 для настройки СРС.

^ Индикатор MEMORY погаснет.

-38-

Дополнение к инструкции, Для моделей кх-т2390/кх-т2391в, Начальные установки

Позиция, Описание Support chat

• Image
• Text

Дополнение к инструкции

Для моделей КХ-Т2390/КХ-Т2391В

Начальные установки

Позиция

!

Возможные

I

установки

Дистанционный код Изначально

установлена 1 цифра

Программируемый

TONE (тональный)

режим набора номера PULSE (импульсный)

Настройка СРС
(управления вызы­

вающей стороной)

А, 3

jl

||^ Количество звонков

I Переключатель

5, AUTO

HIGH

Описание

Вы можете найти ее на нижней

части корпуса устройства.

Установите но PULSE

Установите на А (линия не имеет
обслуживания вызова с
ожиданием)
Если ваша линия имеет обслу.жи-
вание вызова с ожиданием или
если ваша линия.имеет обслужи­
вание вызова с ожиданием или

некоторые входящие сообщения
прерваны, установите на В.

См. ниже

Установите на HIGH

громкости звонка i LOW

‘

OFF

I LOW: Звучание звонка будет тихим

OFF: Телефон не будет звонить

Запись исходящего
сообщения (OGM)

См ниже

-37-

1.

Трубка

2.

Кнопка TONE
Используется для изменения
режима набора номера с
импульсного на тональный

во время набора номера.

3.

Кнопка REDIAL
Используется для перена-
бора последнего набранного
телефонного номера.

4.

Кнопки DIRECT CALL
Используются для заклады­
вания 8 память телефонных
номеров и осуществления
вызовов с помощью набора
номера одним нажатием.

5.

Кнопка REW.

^lcпoль;зyeтcя для перемотки
кассеты на начало.

6.

Кно:-|ка MEMO . 2 WAY.
Используется для записи
гюмятки или телефонного
разговора.

7.

Индикатор PWR / IN USE

8.

Индикатор ANS / CALLS

9.

Кнопка FLASH

Используется для получения
некоторых услуг от подстанции.

10.

Кнопка MUTE (только
КХ-Т2395)
Используется, когда вы не

хотите, чтобы ваш голос был
услышан вашим собеседни­

ком.Вы будете продолжать

слышать голос вашего
собеседника.

11.

Кнопка и индикатор HOLD

Используется для установки
входящего вызова на удер­
жание во время разговора.
Во время удержания
индикатор мигает.

12.

Индикатор MUTE / STORE
(HOLD)
(только КХ-Т2395)

13.

Микрофон MIC.

14.

Кнопка и индикатор
SP-PHONE (только КХ-Т2395)
Используется для осущест­

вления вызовов и ответа на

телефонные вызова без

использования трубки.

15.

Кнопка CLEAR.

Используется для стирания

содержимого памяти при
закладывании телефонного

номера в память.

16.

Кнопка PAUSE.

Используется для введения

паузь! 8 телефонные номера
при программировании.

17 Кнопка LOWER.

Используется для выбора ниж­

ней позиции ячейки памяти.

18.

Кнопка STORE (только
КХ-Т2395)
Используется для

закладывания телефонных

номеров в память.

19.

Кнопка PROG.
Используется для начала и
завершения процедур
программирования.

20.

Переключатель ANS SYS
ON/OFF.
Используется для включения
и выключения устройства.
Индикатор PWR. IN USE
горит, когда устройство
включено.

21.

Кнопка PUVYBACK/PAUSE
Используется

цпя

воспроиз­

ведения записанных входящих

сообщений и временной
остановки кассеты во время

воспроизведения входящих

сообщений.

22.

Кнопка OGM PLAY (только
КХ-Т2395)
Используется для воспроиз­
ведения записанного
исходящего сообщения.

23.

Кнопка OGM REC (только

КХ-Т2395)
Используется для записи
исходящего сообщения.

-2-

Расположение элементов

управления

Е: Если устройство было уронено

или повреждено.

Е: Если устройство выказывает

явное изменение технических
характеристик.

13. Во время грозы избегайте

использовать телефон,

1

фоме

радиотелефона. Может быть
риск дистанционного поражения
электрическим током от молнии.

14. Не используйте данное

устройство для сообщения об

утечке газа в месте утечки.

Сохраняйте данные

инструкции.

УСТАНОВКА

1. Никогда не подключайте

телефонные провода во время

грозы.

2.

Никогда не устанавливайте

телефонные розетки во влажных

местах, кроме розеток,
специально разработанных для

такой установки.

3.

Никогда не дотрагивайтесь до

оголенных телефонных проводов
или разъемов, пока телефонная

линия не отсоединена со

стороны телефонной сети,

4.

Будьте осторожны при установке

и изменении телефонных линий.

-3-

-36-

Press the button for help

Аннотации для Проводного Телефона Panasonic KX-T2395B в формате PDF

General

Is the manual of the Panasonic KX-T2395 available in English?
