Инструкция по эксплуатации

Содержание

Аудио система для

Прежде чем пользоваться аппаратом

Меры безопасности ……………………………….2

домашнего кинотеатра

Прилагаемые принадлежности ……………..3

Пульт ДУ …………………………………………………3

Модель № SC-HT40

Установка динамиков

Шаг 1

SC-HT60

4

Подключения

Уважаемый покупатель

Шаг 2

Благодарим вас за покупку этой системы.

домашнего кинотеатра

Перед подключением, использованием или регулировкой

8

и настройкой аппарата просим вас полностью прочесть

настоящую инструкцию.

Шаг 3

Инструкцию следует сохранить.

Другие подключения

9

Настройки

Шаг 4

10

Операции

Основные операции …………………………….12

Органы управления ……………………………..13

Выполнение записи ……………………………..15

Функция RESET (сброс) ………………………..15

Работа МЕНЮ ……………………………………….16

Радио ……………………………………………………17

Звуковое поле ………………………………………18

Другие функции ……………………………………20

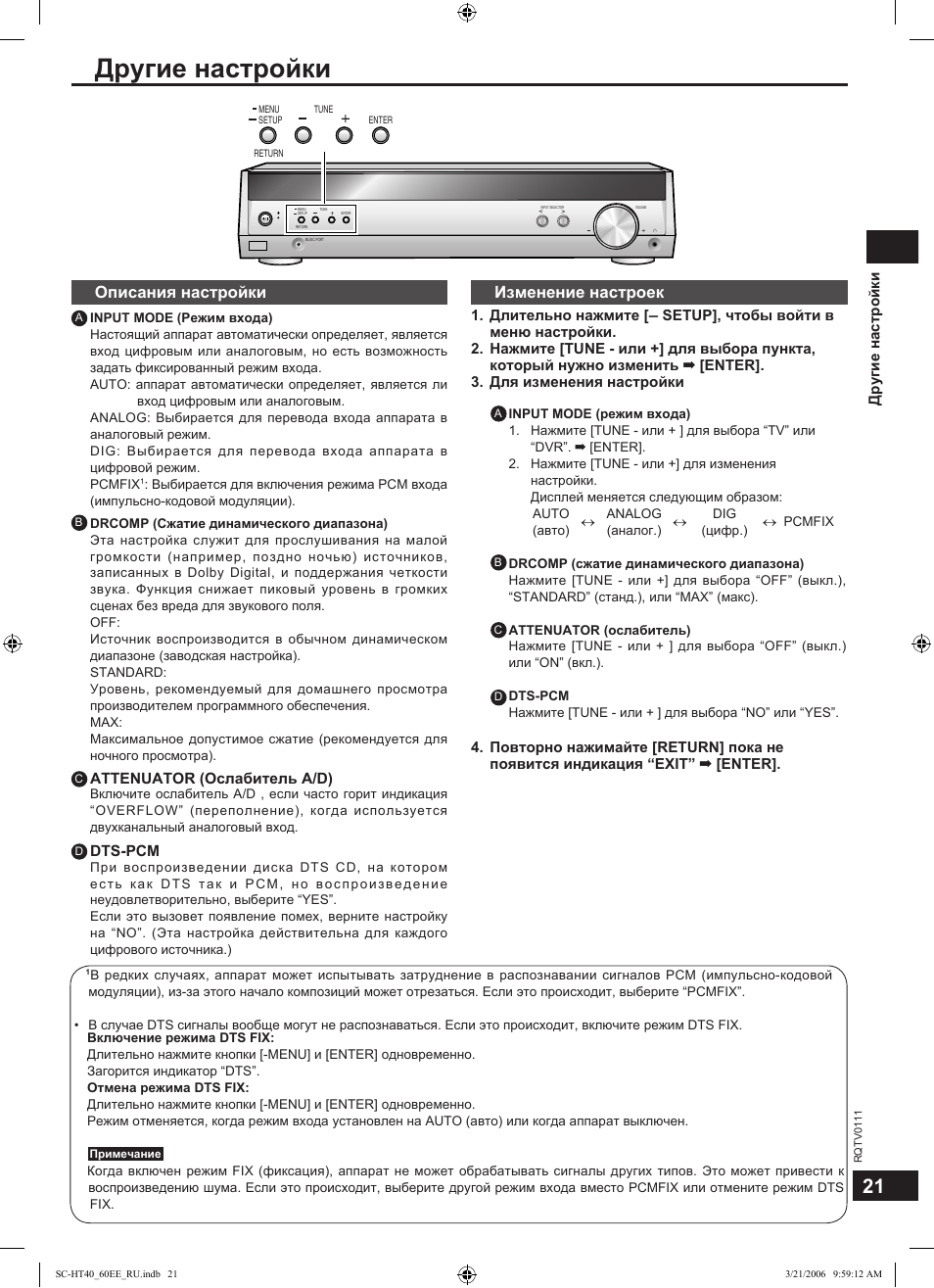

Другие настройки …………………………………21

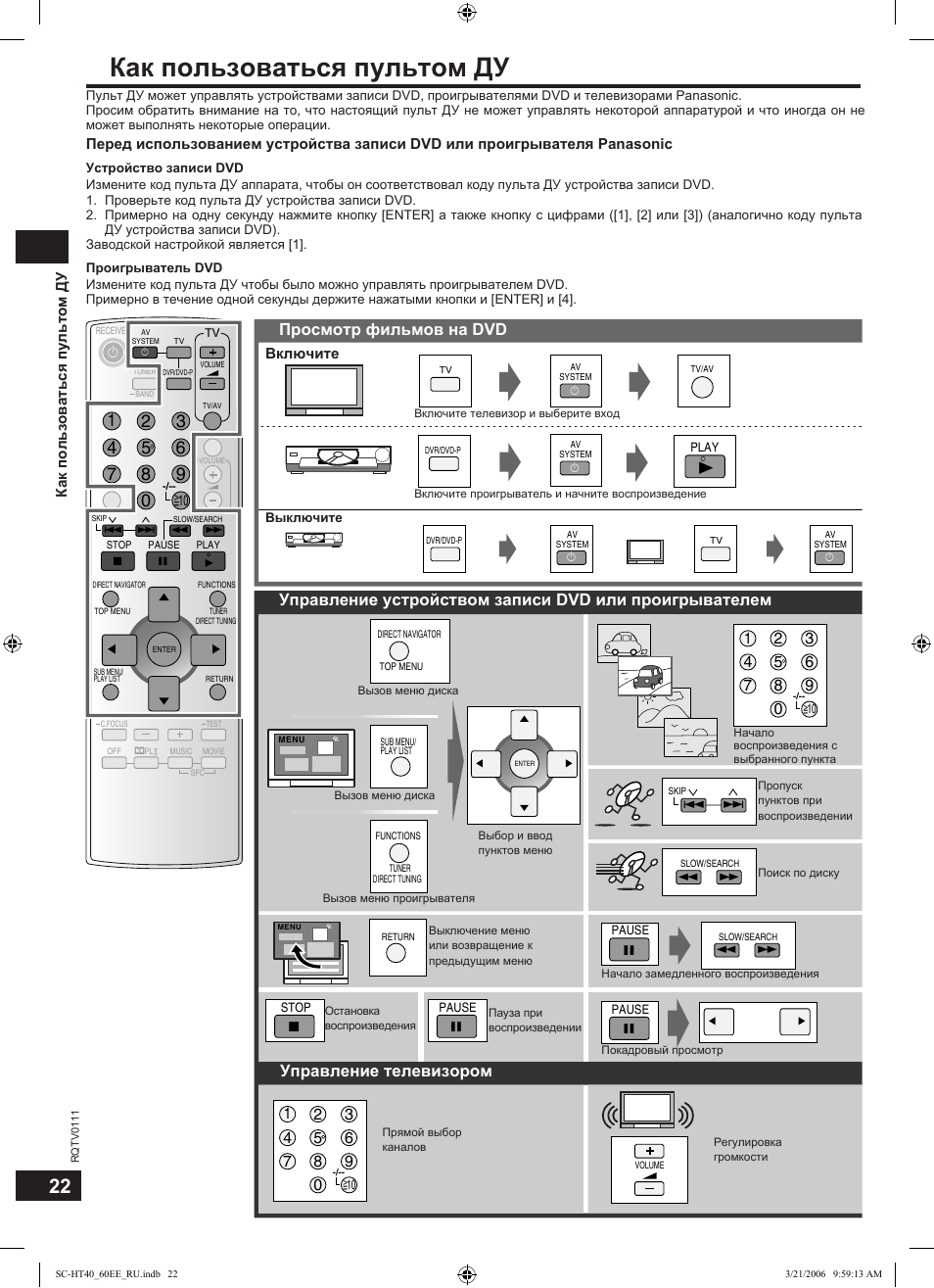

Как пользоваться пультом ДУ ……………..22

Технические характеристики ………………23

Справочный материал

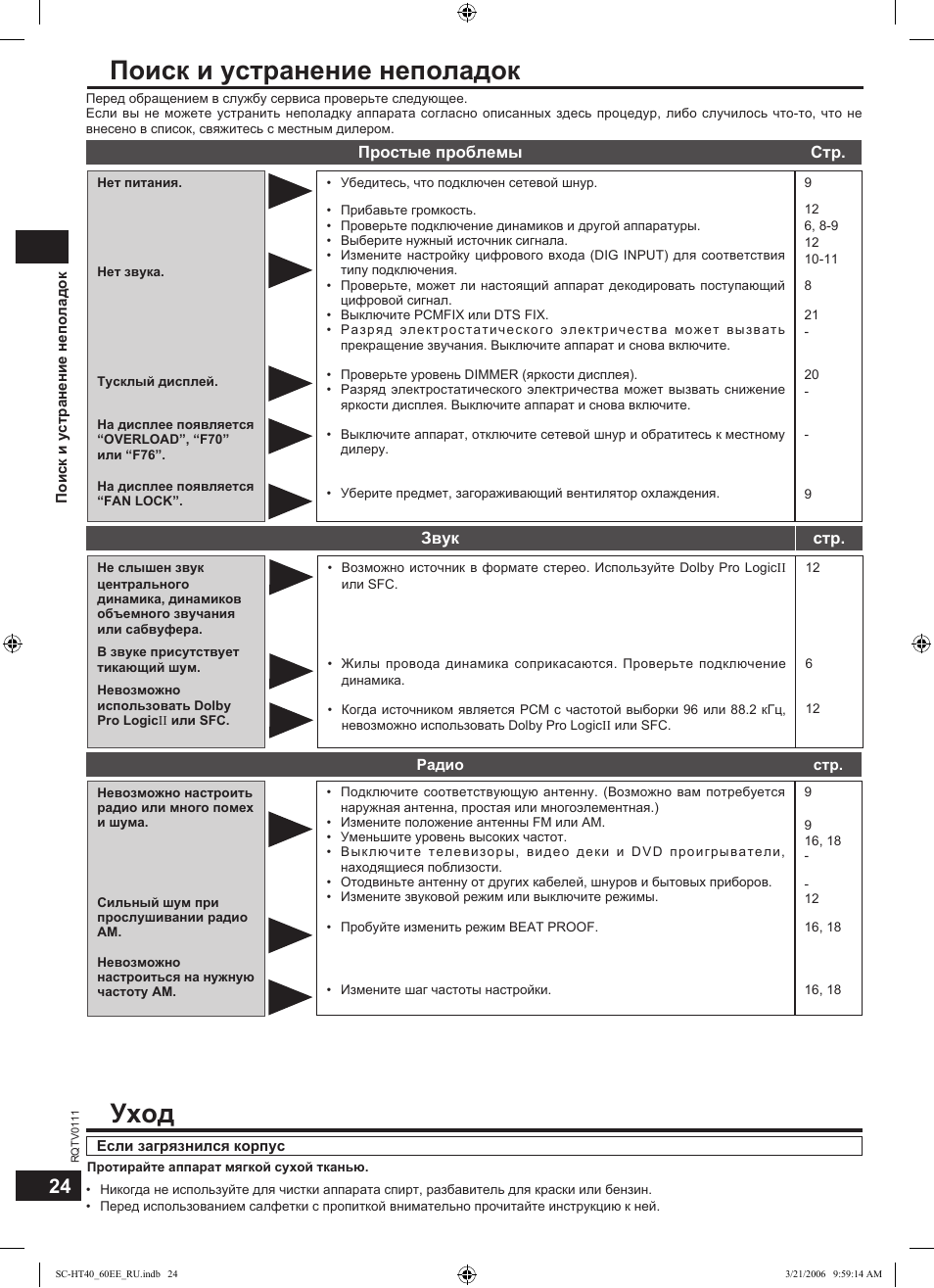

Поиск и устранение неполадок ………….…24

Уход ……………………………………………………..24

EE

RQTV0111-1R

Если не оговорено иначе, на иллюстрациях показана

модель SC-HT60.

Ru

SC-HT40_60EE_RU.indb 1 3/21/2006 9:55:40 AM

Меры безопасности

ЭТОТ АППАРАТ ПРЕДНАЗНАЧЕН ДЛЯ

Размещение

ИСПОЛЬЗОВАНИЯ В КЛИМАТЕ СРЕДНЕЙ ПОЛОСЫ.

Установите аппарат на горизонтальной поверхности, вдали

от прямых солнечных лучей, источников высоких температур,

ПРЕДУПРЕЖДЕНИЕ:

влажности и вибрации. Эти условия могут повредить корпус и

ДЛЯ УМЕНЬШЕНИЯ РИСКА ВОЗНИКНОВЕНИЯ

прочие компоненты, тем самым сократив срок службы аппарата.

ПОЖАРА, ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

Запрещается ставить на аппарат тяжелые предметы.

ИЛИ ПОВРЕЖДEHИЯ ИЗДEЛИЯ HE ПОДBEPГAЙTE

ДАHHЬIЙ AППAPAT BOЗДEЙCTBИЮ ДОЖДЯ, ВЛAГИ,

Напряжение

БPЬIЗГ ИЛИ KAПЕЛЬ, И HE CTABЬTE HA AППAPAT

Запрещается использовать высоковольтные источники питания.

ПPEДMETЬI, HAПOЛHEHHЬIE ЖИДKOCTЯMИ, TAKИE,

Это может вызвать перегрузку аппарата и вызвать пожар.

KAK BAЗЬI.

Запрещается использовать источники питания постоянного

тока. При установке аппарата на судне или в другом месте, где

ПРЕДОСТЕРЕЖЕНИЕ!

используется постоянный ток, необходимо тщательно проверить

источник питания.

• HE CЛEДУET УCTAHABЛИBATЬ ИЛИ

PAЗMEЩATЬ ДAHHЬIЙ AППAPAT B KHИЖHOM

Меры предосторожности при обращении с

ШKAФУ, BCTPOEHHOM ШKAФУ ИЛИ ДРУГOM

сетевым шнуром

ОГPAHИЧEHHOM ПPOCTPAHCTBE ДЛЯ TOГO,

ЧTOБЬI COXPAHИTЬ УCЛOBИЯ XOPOШEЙ

Убедитесь, что сетевой шнур подключен правильно и не

BEHTИЛЯЦИИ. УДOCTOBEPЬTECЬ, ЧTO

Меры безопасности

поврежден. Плохой контакт и повреждение шнура могут привести

ШTOPЬI И ДPYГИE ПОДОБHЬIE ПPEДMETЬI HE

к пожару или поражению электротоком. Запрещается натягивать,

ПPEПЯTCTBУЮT HOPMAЛЬHOЙ BEHTИЛЯЦИИ

перегибать шнур или ставить на него тяжелые предметы.

ДЛЯ ПPEДOTBPAЩEHИЯ PИCKA ПOPAЖEHИЯ

При отключении шнура нужно браться за вилку. Если тянуть за

ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ВОЗНИКНОВЕНИЯ

сам сетевой шнур, это может привести к поражению электротоком.

ПОЖАРА ИЗ-ЗА ПЕРЕГРЕВА.

Запрещается прикасаться к вилке шнура влажными руками. Это

может привести к поражению электротоком.

• НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ

АППАРАТА ГАЗЕТАМИ, СКАТЕРТЯМИ, ШТОРАМИ И

Посторонние предметы

ПОДОБНЫМИ ПРЕДМЕТАМИ.

• НЕ РАЗМЕЩАЙТЕ НА АППАРАТ ИСТОЧНИКИ

Не допускайте попадания металлических предметов внутрь

ОТКРЫТОГО ПЛАМЕНИ, ТАКИЕ, КАК ГОРЯЩИЕ

аппарата. Это может привести к поражению электротоком или к

СВЕЧИ.

неисправности.

Не допускайте попадания жидкости внутрь аппарата. Это может

• ВЫБРАСЫВАЙТЕ БАТАРЕИ В МУСОР, УЧИТЫВАЯ

привести к поражению электротоком или к неисправности. Если это

ОХРАНУ ОКРУЖАЮЩЕЙ СРЕДЫ.

произошло, немедленно отключите аппарат от сети и свяжитесь с

местным дилером.

Основной блок: Ñäåëàíî â Ìàëàéçèè

Запрещается распылять инсектициды на аппарат или внутрь

Динамики: Ñäåëàíî â Ìàëàéçèè

его. Они содержат легковоспламеняющиеся газы, которые могут

Ìàöóøèòà Ýëåêòðèê Èíäàñòðèàë Êî., Ëòä.

загореться при попадании в аппарат.

1006 Êàäîìà, Îñàêa, ßïîíèÿ

Техобслуживание

Запрещается самостоятельно производить ремонт настоящего

аппарата. Если прерывается звук, не загораются индикаторы,

появился дым или возникла другая неисправность, не описанная в

настоящей инструкции по эксплуатации, отключите сетевой шнур и

обратитесь к дилеру или в авторизованный сервисный центр. Если

аппарат ремонтируется, разбирается или собирается лицами, не

имеющими соответствующей квалификации, это может привести к

поражению электротоком или повреждению аппарата.

Если аппарат не будет использоваться в течение долгого

времени, для продления его срока службы его следует отключить от

источника питания.

Э т о из д е л и е м о ж е т пр и н и м а т ь р а д и о по м е х и ,

обусловленные переносными телефонами. Если такие

помехи являются очевидными, увеличьте, пожалуйста,

расстояние между изделием и переносным телефоном.

Сетевая вилка должна быть расположена вблизи

оборудования и быть легко достижима, а сетевая вилка

или переходник прибора должны оставаться быстро

доступными.

Информация по обращению с отходами для стран, не

входящих в Европейский Союз

Действие этого символа распространяется только

на Европейский Союз.

Если Вы собираетесь выбросить данный продукт,

узнайте в местных органах власти или у дилера,

как следует поступать с отходами такого типа

SC-HT40_60EE_RU.indb 2 3/21/2006 9:55:41 AM

Система SC-HT40 SC-HT60

Основной блок

SA-HT40 SA-HT60

Передние динамики

SB-PF41 SB-FS61

Динамики объемного

SB-PS41 SB-FS62

звука

Центральный динамик

SB-PC40 SB-PC41

Сабвуфер

SB-W40 SB-W40

R6/LR6, AA, UM-3

•

Вставьте в пульт ДУ, соблюдая полярность (+ и –).

•

Не используйте батареи перезаряжаемого типа.

Использование

Направьте на сенсор, максимальное расстояния 7 метров

спереди от аппарата, без препятствий.

•

Регулярно протирайте от пыли окошко передачи сигнала

ДУ и сенсор основного блока.

•

Их работе могут мешать источники сильного света,

например прямой солнечный свет, и стеклянные двери

шкафов.

MENU

TUNE

INPUT SELECTOR

VOLUME

SETUP

ENTER

RETURN

MUSIC PORT

RECEIVER

SYSTEM

AV

TV

TV

^

^

TUNER

DVR/DVD-P

VOLUME

BAND

TV/VIDEO

1

2 3

MUTING

4 5

6

VOLUME

SUBWOOFER

7

8

9

>

10

SKIP

C.FOCUS

PLAY LIST

SUB MENU/

DIRECT NAVIGATOR

TOP MENU

-EFFECT

OFF

u

STOP PAUSE PLAY

g h

i

%PL

0

ENTER

MUSIC MOVIE

t y

SLOW/SEARCH

=

SFC

DIRECT TUNING

FUNCTIONS

q

RETURN

TEST

-LEVEL

TUNER

Пульт ДУ

Прилагаемые

принадлежности

Пожалуйста, проверьте и найдите прилагаемые

Сенсор сигнала пульта ДУ

принадлежности.

1 сетевой шнур

1 комнатная FM-антенна

1 рамочная AM—

1 лист наклеек для

антенна

динамиков

2 батарейки

1 пульт ДУ

7 метров

Передающее окно

пульта ДУ

16 винтов

4 основания стоек

1 кабель динамика

2 стойки динамика с

короткими кабелями

Примечание

2 стойки динамиков с

длинными кабелями

Прилагаемые принадлежности/Пульт ДУ

SC-HT40_60EE_RU.indb 3 3/21/2006 9:55:42 AM

FRONT

1

฀฀฀฀฀L

FRONT

฀฀฀฀฀R

2

SURROUND

3

฀฀฀฀฀L

SURROUND

4

฀฀฀฀฀R

C฀฀฀฀

฀฀฀฀฀

5

(center)

SUB

(subwoofer)

6

1

฀฀฀฀฀L

FRONT

2 3 4 5 6

฀฀฀฀฀R

FRONT

฀฀฀฀฀฀฀฀฀฀

L

SURROUND

฀฀฀฀฀R

SURROUND

(center)

฀฀฀฀฀฀C฀฀฀฀

(subwoofer)

SUB

L

FRONT

1

฀฀฀฀฀

FRONT

฀฀฀฀฀R

2

SURROUND

3

฀฀฀฀฀L

฀฀฀฀฀R

4

(center)

5

6

(subwoofer)

1

FRONT

SURROUND

฀฀฀฀฀฀C฀฀฀฀

SUB

1

฀฀฀฀฀L

FRONT

2

฀฀฀฀฀R

3

฀฀฀฀฀฀฀฀฀฀

L

SURROUND

฀฀฀฀฀R

SURROUND

4

(center)

฀฀฀฀฀฀C฀฀฀฀

5

6

(subwoofer)

SUB

Лист с

наклейками

Прилагаемые

Шаг

Установка динамиков

принадлежности

Размещение динамиков.

Пример:

Расположение для наилучшего эффекта

Передний

Центральный

Передний

От того, как установлены динамики, зависит звучание

динамик

динамик

динамик

низких частот и качество звукового поля.

(L-левый)

(R-правый)

Обратите внимание на следующее.

•

Устанавливайте динамики на ровных устойчивых

поверхностях.

Сабвуфер

•

Установка динамиков слишком близко к полу, стенам и

динамик

углам усиливает звучание низких частот. Закройте стены

объемного

и окна плотными занавесями.

звучания

(R-правый)

Для н о р м ал ьной ве н т и л яции ди н а м ики дол ж н ы

располагаться на расстоянии не менее 10 мм. от системы.

Динамик объемного

звучания (L-левый)

Расположите передние, центральный и динамики объемного звучания приблизительно на одинаковом расстоянии от места,

где обычно находится слушатель.

Величины углов на схеме приводятся приблизительно.

Передние динамики (левый, правый)

Расположите слева и справа от телевизора, на уровне головы сидящего человека, чтобы изображение и источник звука

были совмещены.

Центральный динамик

Расположите ниже или выше центра телевизора. Направьте динамик на зрителей.

Динамики объемного звучания (левый, правый)

Установите по бокам или немного сзади места, где сидят зрители, выше уровня головы сидящего человека.

Сабвуфер

Сабвуфер можно установить в любом месте на приемлемом расстоянии от телевизора.

Обратите внимание на то, что, сделав несколько проб, вы можете добиться идеального звучания низких частот. Установка

ближе к углам может увеличить кажущийся выходной уровень, но может привести к ненатуральному звучанию басов.

Шаг 1

Примечание

Установка динамиков

Если на Вашем телевизоре нарушилась цветопередача

Внимание!

Прилагаемые динамики сконструированы специально

•

Основной блок и прилагаемые динамики должны

для работы вблизи от телевизора, но отдельные модели

использоваться только так, как указано в настоящем

телевизоров и способы установки динамиков могут

руководстве. Несоблюдение этого требования

привести к нарушению изображения.

может привести к поломке основного блока и/или

Если это произошло, отключите телевизор примерно на

динамиков или послужить причиной пожара. При

30 минут.

внезапном изменении качества воспроизведения

Функция размагничивания телевизора должна устранить

или при повреждении компонентов обратитесь к

проблему. Если проблема не устраняется, отодвиньте

квалифицированному специалисту.

динамики дальше от телевизора.

•

Запрещается устанавливать настоящие динамики

на стены способами, отличающимися от описанного

в этом руководстве.

SC-HT40_60EE_RU.indb 4 3/21/2006 9:55:57 AM

2

SURROUND

SUB

(subwoofer)

3

4

5

1

(center)

C฀฀฀฀

฀฀฀฀฀

฀฀฀฀฀R

6

฀฀฀฀฀L

SURROUND

฀฀฀฀฀R

FRONT

FRONT

฀฀฀฀฀L

1

SUB

(subwoofer)

FRONT

฀฀฀฀฀L

3

4

5

6

2 3 4 5 6

SURROUND

FRONT

฀฀฀฀฀R

(center)

SURROUND

฀฀฀฀฀฀฀฀฀฀

L

฀฀฀฀฀R

฀฀฀฀฀฀C฀฀฀฀

1

2

(subwoofer)

SUB

(center)

฀฀฀฀฀฀C฀฀฀฀

฀฀฀฀฀L

฀฀฀฀฀

฀฀฀฀฀R

L

(center)

฀฀฀฀฀฀C฀฀฀฀

FRONT

FRONT

FRONT

฀฀฀฀฀R

฀฀฀฀฀L

FRONT

฀฀฀฀฀R

1

SURROUND

SURROUND

SURROUND

4

฀฀฀฀฀฀฀฀฀฀

6

3

L

2

SURROUND

฀฀฀฀฀R

(subwoofer)

SUB

1

5

Передние динамики и динамики объемного звучания.

Прикрепите стойку к основанию

Пропустите кабель динамика

Прикрепите стойку динамика

Прикрепите кабель

1

2

3

сквозь основание.

к основанию.

динамика к основанию.

Шаг 1

Затяните винт

Затяните винты

Установка динамика на стойку

Примечание

Установка динамиков

Перед установкой проверьте маркировку динамика.

•

SB-FS61: Используйте как передние динамики. Прикрепите стойки с короткими кабелями.

•

SB-FS62: Используйте как динамики объемного звучания. Прикрепите стойки с длинными кабелями.

Снимите крышку в нижней части

Зафиксируйте динамик на

Подключите кабели

1 2 3

динамика и установите динамик на

стойке динамика.

динамиков.

стойку.

Крышка

белый

Затяните винты

белый с синей

полоской

Вдавите кабель

динамика в паз.

Пр о де н ьт е к а бе л ь

динамика в прорезь.

Предупреждение падения динамиков

Установите винтовые ушки (приобретаются отдельно), для крепления

динамиков к стене (схема слева).

•

Винтовые ушки должны соответствовать характеру стен и колонн, в

которые они ввинчиваются.

•

При у стано в к е на б етонн о й сте н е или п о верхн о с ти, к о торая

винтовое

может оказаться недостаточно прочной, проконсультируйтесь с

ушко

квалифицированным инженером—строителем. Неправильная установка

стена

может привести к повреждению стены или динамиков.

SC-HT40_60EE_RU.indb 5 3/21/2006 9:55:58 AM

4

SURROUND

SURROUND

฀฀฀฀฀R

฀฀฀฀฀฀฀฀฀฀

L

34

฀฀฀฀฀฀C฀฀฀฀

FRONT

(center)

฀฀฀฀฀R

5

2

6 5 4 3 2 1

SUB

C SURROUND FRONT

R

R L L

SUB

FRONT

(subwoofer)

฀฀฀฀฀L

6

1

6Ω 4Ω

SPEAKERS

Подключите динамики к аппарату.

Белый провод

Запрещается замыкать

положительную (+) и

Белый провод с синей

отрицательную (–) жилы

полоской

провода динамика.

3

1

3

5

1

2

3

4

5

6

FRONT

฀฀฀฀฀L

FRONT

฀฀฀฀฀R

SURROUND

฀฀฀฀฀L

฀฀฀฀฀R

SURROUND

C฀฀฀฀

฀฀฀฀฀

(center)

(subwoofer)

SUB

FRONT

฀฀฀฀฀L

฀฀฀฀฀R

FRONT

฀฀฀฀฀฀฀฀฀฀

SURROUND

L

SURROUND

฀฀฀฀฀R

(center)

฀฀฀฀฀฀C฀฀฀฀

(subwoofer)

SUB

1

2 3 4 5 6

1

2

3

4

5

6

FRONT

฀฀฀฀฀L

฀฀฀฀฀R

FRONT

฀฀฀฀฀L

SURROUND

SURROUND

฀฀฀฀฀R

฀฀฀฀฀฀C฀฀฀฀

(center)

SUB

(subwoofer)

FRONT

2

4

6

฀฀฀฀฀L

฀฀฀฀฀R

FRONT

SURROUND

฀฀฀฀฀฀฀฀฀฀

L

฀฀฀฀฀R

SURROUND

(center)

฀฀฀฀฀฀C฀฀฀฀

(subwoofer)

SUB

1

2

3

4

5

6

1

฀฀฀฀฀L

FRONT

FRONT

FRONT

฀฀฀฀฀L

฀฀฀฀฀L

1

1

Прикрепите наклейки к кабелям динамиков.

Передний динамик (L-левый)

Динамик объемного звучания (L-левый)

Центральный динамик

SC-HT40: SB-PF41

SC-HT40: SB-PS41

SC-HT40: SB-PC40

SC-HT60: SB-FS61

SC-HT60: SB-FS62

SC-HT60: SB-PC41

Передний динамик (R-правый)

Динамик объемного звучания (R-правый)

Сабвуфер

SC-HT40: SB-PF41

SC-HT40: SB-PS41

(SB-W40)

SC-HT60: SB-FS61

SC-HT60: SB-FS62

Примерно 10 см

Примечание

Динамик объемного

Динамик объемного

звучания (R-правый)

звучания (L-левый)

Центральный динамик Передний динамик (R-правый)

Сабвуфер Передний динамик (L-левый)

SC-HT40_60EE_RU.indb 6 3/21/2006 9:56:31 AM

Другие варианты установки динамика

Установка стоек динамиков (приобретаются отдельно)

Пример: Передние динамики и динамики объемного звучания

5 мм, шаг 0,8 мм

Крепление к стене

Центральный динамик

Установка динамиков Шаг 1

200 мм

Стена или

колонна

•

Используйте винт такого же типа для центрального динамика.

•

Стойки должны выдерживать нагрузку свыше 10 кг.

•

Стойки должны сохранять устойчивость, даже если динамики находятся в

верхнем положении.

Закрепите

Вдавите кабель

Винты

крышку внизу

динамика в паз.

устанавливаются в

динамика.

стене на расстоянии

340 мм друг от друга.

Затяните

винты

белый

белый с синей полоской

Передние динамики и динамики

объемного звучания

При установке приложении динамиков на стену используйте новые кабели.

7.5 — 9.4 mm

3.0 — 4.0 mm

30 — 35

MM

7,5 —

9,4

MM

4 — 7

MM

3,0- 4,0

MM

Центральный динамик

SC-HT40: SB-PC40

SC-HT60: SB-PC41

П р и к р е п л е н и и

динамиков к стене

у б е д и т е с ь , ч т о

винты установлены

надежно.

Стена или колонна, к которой крепятся динамики,

должна выдерживать вес, равный 10 кг на винт.

Проконсультируйтесь с квалифицированным

инженером-строителем при креплении динамиков

на стене. Неправильная установка может

привести к повреждению стены или динамиков.

Стена или

колонна

1 2 3

SC-HT40_60EE_RU.indb 7 3/21/2006 9:56:35 AM

Шаг

Подключение домашнего кинотеатра

Кабель для подключения стерео

Волоконно-оптический кабель

Коаксиальный кабель

Другие

(приобретается отдельно)

(приобретается отдельно)

(приобретается

принадлежности

отдельно)

Левый

Правый

Выключите все компоненты перед выполнением любых подключений.

При подключения аппаратуры руководствуйтесь соответствующими инструкциями по эксплуатации.

Изменение настроек цифрового входа

Примечания о цифровом входе

Если необходимо, можно изменить настройки входа

Настоящий аппарат может декодировать следующие сигналы:

цифровых разъемов. Для изменения настроек нужно

руководствоваться типом аппаратуры, подключенной к

•

Dolby Digital, DTS

разъемам. Один из разъемов не будет использоваться

•

PCM (=ИКМ), включая PCM с частотой выборки 96 или

при любой настройке. (➡ стр. 10)

88.2 кГц

Он не может декодировать:

•

•

Другие цифровые сигналы, такие как стандарт MPEG

•

Для воспроизведения Dolby Digital или DTS используйте

•

Сигналы Dolby Digital RF от проигрывателя компакт—

цифровое подключение.

дисков

•

Не сгибайте волоконно-оптический кабель.

DVR/DVD-P

IN OUT

DVR/DVD-P

L

L

IN

L

R R

AUDIO OUT

FRONT (L, R)

R

AUDIO OUT

VIDEO OUT

AUDIO IN

OPT 2

DVR/DVD-P

DIGITAL AUDIO

VIDEO IN

VIDEO OUT

VIDEO IN

OPT 2

OUT

DVR/DVD-P

DIGITAL AUDIO

OUT

COAXIAL

DIGIT

AL A

UDIO OUT

LOOP

ANT

GND

SUB

C SURROUND FRONT

C SURROUND FRONT

R

R L L

FM

AUDIO

ANT

GAME/AUX

TV

DVR/DVD-P

75 Ω

IN IN OUT IN

L

L

L

L

DIGITAL IN

AM

OPT 2 OPT 1

COAXIAL

ANT

TV

DVR/DVD-P

LOOP

R

R

R R

R

R L L

AC IN

~

EXT

6 5 4 3 2 1

6

Ω

4

Ω

AC IN

AC IN

~

~

SPEAKERS (HAUT—PARLEURS)

6~8

Ω

4~8

Ω

SPEAKERS

TV

GAME/AUX

IN

L

IN

L

AUDIO OUT

AUDIO OUT

R

R

VIDEO OUT

OPT 1

VIDEO IN

TV

DIGITAL AUDIO

OUT

Примечание

TV, DVR/DVD-P и Game/Aux

DVR

Проигрыватель

DVD

Подключите

видео кабель

Подключите

непосредственно

видео кабель

к телевизору.

непосредственно

к телевизору.

Телевизор

Телевизор

(Монитор)

(Монитор)

Коаксиальный

DVR или DVD

проигрыватель

или

Телевизор

Подключите

видео кабель

непосредственно

к телевизору.

ТВ

(Монитор)

Game/Aux

Телевизор

SC-HT40_60EE_RU.indb 8 3/21/2006 9:56:37 AM

FM

ANT

75 Ω

AM

ANT

LOOP

EXT

2

2

1

LOOP

1

ANT

GND

3

LOOP

ANT

GND

6 5 4 3 2 1

SUB

C SURROUND FRONT

FM

AUDIO

R

R L L

ANT

GAME/AUX

TV

DVR/DVD-P

75 Ω

IN IN OUT IN

L

L

L

L

DIGITAL IN

AM

OPT 2 OPT 1

COAXIAL

ANT

LOOP

TV

DVR/DVD-P

R

R

R R

EXT

AC IN

AC IN

~

~

6

Ω

4

Ω

SPEAKERS

AC IN

AC IN

~

~

Комнатная антенна FM

Для наилучшего

Наружная антенна FM

(прилагается)

приема

Клейкая лента

Наружная антенна FM

Закрепите конец антенны так,

(приобретается отдельно)

чтобы прием был наилучшим.

•

Отключите комнатную

антенну FM.

•

А н т е н н а д о л ж н а

у с т а н а в л и в а т ь с я

к в а л и ф и ц и р о в а н н ы м

специалистом.

75 Ω коаксиальный кабель Штекер антенны

Рамочная антенна АМ

До щелчка!

(прилагается)

Черный

Белый

Красный

Кабель антенны не должен касаться

проигрывателя DVD и других кабелей.

Сетевой шнур (прилагается)

Подключите этот шнур к сети после того, как

подключены все другие кабели.

Сетевая розетка

(переменный ток 230-240

В /50 Гц)

Экономия электроэнергии

Аппарат потребляет 1 Вт, даже если он выключен при помощи [8]. Для экономии электроэнергии

отключайте аппарат от сетевой розетки, если он долгое время не используется. После включения в сеть

вам придется восстановить некоторые данные в памяти аппарата.

•

Прилагаемый сетевой шнур предназначен только для настоящего аппарата. Использование его с

другой аппаратурой запрещается.

•

Запрещается использовать с настоящим аппаратом сетевой шнур от другой аппаратуры любого типа.

Шаг

Другие подключения

Прилагаемые

Сетевой шнур Комнатная антенна FM рамочная антенна АМ

принадлежности

Шаг 3

Другие подключения

Вентилятор охлаждения включается только при высоком

уровне выходного сигнала.

Примечание

SC-HT40_60EE_RU.indb 9 3/21/2006 9:56:38 AM

TUNE

TUNE

TUNE

ENTER ENTER ENTER

MENU

L R 3 . 0 m

L R 1 . 0 m

SETUP

D I S TA N C E

C 3 . 0 m

MENU

L R 1 0 . 0 m

RETURN

SETUP

S 1 . 5 m

RETURN

E X I T

ENTER

TUNE

TUNE

TUNE

ENTERENTER

ENTER

T V O P T 1

T V O P T 1

D I G I N P U T

DV R O P T 2

T V O P T 2

T V C OA X

-LEVEL

VOLUME

-LEVEL

-LEVEL

TEST

TEST

TEST

C + 4 d B

L C R SR SL SUBW

Шаг

Настройки

Измените настройки, чтобы ваша аппаратура работала в режиме, подходящем для условий эксплуатации. Перед

изменением любых настроек ознакомьтесь с описанием настроек, узнайте заводские настройки и рабочие диапазоны и

действуйте по инструкции к аппаратуре.

Выберите

Измените расстояние так, чтобы

D I S T A N C E

звук от всех динамиков (кроме

“DISTANCE”.

(расстояние)

сабвуфера) достигал слушателей

одновременно.

Введите расстояние

от слушателей до

Можно выбрать расстояние от 1.0

передних динамиков,

до 10.0 м.

Войдите в режим

ц е н т р а л ь н о г о

Заводские настройки:

настройки.

динамика и динамиков

объемного звучания.

LR (перед):

3.0 m (метра)

C (центр):

3.0 m (метра)

S (объемн.):

1.5 m (метра)

Измените настройки цифрового

Длительно нажмите.

Выберите “DIG

DIG INPUT

входа для телевизора или DVR/

INPUT”.

(цифровой

DVD-P на “coaxial” (коаксиальный),

вход)

если у вашей аппаратуры нет

разъема оптического выхода.

(Один из разъемов не будет

и с п о л ь з о в а т ь с я п р и лю б о й

Шаг 4Настройки

настройке.)

Заводские настройки:

TV:

OPT1

DVR (DVR/DVD-P):

OPT2

Динамики C (центр), SR (прав. объемн.) и SL (лев. объемн.)

Регулировка

Подайте сигнал.

регулируются от —10 дБ до +10 дБ, при уровне передних

выходного

динамиков 0 дБ. Отрегулируйте мощность центрального

динамика и динамиков объемного звука, чтобы уровень

уровня

восприятия равнялся мощности передних динамиков.

динамика

Для SUBW (сабвуфера) можно выбрать “SUBW — — -”, при этом

он отключен, “SUBW MIN” для минимального уровня выходного

сигнала, от 1 до 19, или “SUBW MAX” для максимальной

мощности. Отрегулируйте выходной сигнал сабвуфера так, чтобы

Длительно нажмите.

он был сбалансирован с передними динамиками.

Звучание сабвуфера сильно зависит от качества источника

сигнала. Можно изменять его уровень при воспроизведении, пока

не будет достигнут оптимальный эффект (➡฀стр. 18).

SC-HT40_60EE_RU.indb 10 3/21/2006 9:56:58 AM

TUNE

TUNE

ENTER ENTER ENTER

MENU

L R 3 . 0 m

L R 1 . 0 m

SETUP

D I S TA N C E

C 3 . 0 m

MENU

L R 1 0 . 0 m

RETURN

SETUP

S 1 . 5 m

RETURN

E X I T

ENTER

TUNE

TUNE

TUNE

ENTERENTER

ENTER

T V O P T 1

T V O P T 1

D I G I N P U T

DV R O P T 2

T V O P T 2

T V C OA X

-LEVEL

VOLUME

-LEVEL

-LEVEL

TEST

TEST

TEST

C + 4 d B

L C R SR SL SUBW

Выберите “DIG

INPUT”.

Подайте сигнал.

RECEIVER

MENU

TUNE

SYSTEM

AV

^

^

TV

TV

TUNER

DVR/DVD-P

VOLUME

SETUP

ENTER

VOLUME

BAND

TV/AV

1

2 3

MUTING

4 5

6

VOLUME

7

RETURN

SUBWOOFER

8

-/—

9

0

=

>

10

SKIP

u

i

SLOW/SEARCH

t y

STOP PAUSE PLAY

g h

q

DIRECT NAVIGATOR

FUNCTIONS

TOP MENU

ENTER

-LEVEL

MENU

TUNE

INPUT SELECTOR

VOLUME

PLAY LIST

SUB MENU/

RETURN

SETUP

ENTER

TEST

C.FOCUS

-EFFECT

-LEVEL

TEST

RETURN

OFF

%PL

MUSIC MOVIE

SFC

MUSIC PORT

Дисплей

Включите.

Выберите

Для изменения

динамик.

настройки

Выйдите

из режима

настройки.

Нажать

Нажать

Нажать

один

один

один

раз для

раз для

раз для

ввода.

ввода.

ввода.

Нажимайте пока не

появится “EXIT”.

Повторите для каждого канала динамиков

Выберите вход.

Измените настройку.

Нажмите [ENTER] для

выхода из режима

настройки.

Нажать

Нажать

Нажать

Шаг 4Настройки

один

один

один

раз для

раз для

раз для

ввода.

ввода.

ввода.

Повторите для других входов

Отрегулируйте

Выберите канал

Отрегулируйте

Выключите

основной уровень

динамика.

уровень.

тестовый сигнал.

громкости.

Длительно нажмите.

Длительно нажмите.

Повторите для каждого канала динамиков

SC-HT40_60EE_RU.indb 11 3/21/2006 9:57:17 AM

RECEIVER

AV

TV

SYSTEM

TV

^

^

VOLUME

TUNER

DVR/DVD-P

BAND

TV/VIDEO

1

2 3

MUTING

4 5

6

VOLUME

7

8

9

SUBWOOFER

0

>

=

10

SKIP

SLOW/SEARCH

u

i

t y

STOP PAUSE PLAY

g h

q

DIRECT NAVIGATOR

FUNCTIONS

TOP MENU

ENTER

SUB MENU/

PLAY LIST

RETURN

MENU

TUNE

INPUT SELECTOR

VOLUME

SETUP

ENTER

-EFFECT

-LEVEL

RETURN

C.FOCUS

TEST

MUSIC PORT

OFF

%PL

MUSIC MOVIE

SFC

1 2 3 4

INPUT SELECTOR

VOLUME

MUSIC MOVIE

SFC

TUNER FM TVTUNER AM

%PL

MUSIC PORT

OFF

DVR/DVD-PGAME/AUX

Начните

воспроизведение

Включите.

Выберите вход.

источника.

Аппарат установит

з в у к о в о й р е ж и м

Отрегулируйте

п о т и п у в х о д н о г о

сигнала.

громкость.

MOVIE (кинофильм)

Используйте этот режим при воспроизведении фильмов

записанных с использованием Dolby Surround.

MUSIC (музыка)

Добавление эффектов объемного звучания к источникам

стереосигнала.

PANORAMA (панорама)

Звук лучше распределяется, и вы ощущаете себя в окружении

музыки.

Добавление объемных эффектов к источникам стерео

Использование Dolby Pro LogicΙΙ

Процессор Dolby Pro LogicΙΙ работает не

только с источниками, записанными в системе

Dolby Surround, но и с любым источником

стереосигнала.

Нажмите для выбора режима в

таблице справа.

•

Для отмены нажмите [OFF].

Можно выполнять подстройку объемного

звучания в режиме MUSIC или PANORAMA.

(➡ стр. 19)

Управление звуковым полем (SFC)

LIVE (концерт)

Приближает качество звучания к живому выступлению и

Использование режимов SFC с источниками

улучшает вокал.

PCM или аналоговым стерео позволяет

POP/ROCK (поп/рок)

добиться улучшенного звучания с большим

Для поп- рок- и другой ритмичной музыки.

эффектом присутствия.

VOCAL (вокал)

Для добавления лоска вокалу.

JAZZ (джаз)

Передает волнующую и интимную атмосферу джаз клуба.

Нажмите для выбора режима

DANCE (танцы)

в таблицах справа.

Для танцевальной и другой музыки с мощным ритмом.

•

Для отмены нажмите [OFF].

Вы можете настраивать эффекты SFC.

PARTY (вечеринка)

Этот режим использует передний динамик и динамики объемного

(➡ стр. 19)

звучания так, чтобы стереоэффект сохранялся независимо от

положения слушателя.

DRAMA (драма)

Для драматических и подобных произведений, где важны

диалоги.

ACTION (боевик)

Для боевиков и произведений, где важна мощность звука.

SPORTS (спорт)

Для создания эффекта присутствия на стадионе.

MUSICAL (мюзикл)

Для мюзиклов и произведений, где важна музыка.

GAME (игра)

Для мощного звука в компьютерных играх.

MONO (моно)

Для монофонического звучания.

Основные операции

Примечание

•

Режимы Dolby Pro LogicΙΙ и SFC остаются

включенными до тех пор, пока вы не

выключите их.

•

Когда источником является PCM с частотой

выборки 96 или 88,2 кГц, добавлять

эффекты объемного звучания с Dolby Pro

LogicΙΙ или SFC невозможно.

•

Когда источником является Dolby Digital или

DTS, использовать SFC невозможно.

SC-HT40_60EE_RU.indb 12 3/21/2006 9:57:18 AM

RECEIVER

AV

TV

SYSTEM

TV

^

^

VOLUME

TUNER

DVR/DVD-P

BAND

TV/AV

1

2 3

MUTING

4 5

6

VOLUME

7

8

9

SUBWOOFER

-/—

>

0

=

10

SKIP

SLOW/SEARCH

u

i

t y

STOP PAUSE PLAY

g

h

q

DIRECT NAVIGATOR

FUNCTIONS

TOP MENU

TUNER

DIRECT TUNING

ENTER

SUB MENU/

PLAY LIST

RETURN

-EFFECT

-LEVEL

C.FOCUS

TEST

OFF

%PL

MUSIC MOVIE

SFC

Органы управления

Пульт ДУ

На этой странице дается описание функций кнопок, управляющих настоящим аппаратом.

См. стр. 22 настоящего руководства, где описываются кнопки, управляющие другой аппаратурой.

[^, RECEIVER]

[TV] [DVR/DVD-P]

Кнопка питания.

Кнопки режима входа и режима

пульта ДУ.

[TUNER,

―

BAND]

Для переключения пульта ДУ в режим

TUNER (тюнер) и включения тюнера.

После выбора TUNER длительно

нажмите для переключения между FM

[MUTING]

и AM.

Для отключения звука.

[1, 2, 3, 4, 5, 6, 7, 8, 9, 0]

[+, -, VOLUME]

Для ввода радиочастот и каналов.

Для регулировки громкости.

[

≧

10, -/—]

Для ввода двузначных каналов.

[SUBWOOFER]

Для выбора уровня сабвуфера.

[u, 2, i, 1, SKIP]

[TUNER DIRECT TUNING]

Для выбора фиксированных настроек.

Для выбора радиостанций прямым

вводом частоты.

[-EFFECT,

―

C.FOCUS]

Используется при настройке Dolby Pro

[OFF]

LogicΙΙ или эффектов SFC.

Для отмены Dolby Pro LogicΙΙ и SFC.

Длительно нажмите для выбора

[% PLΙΙ]

режима центрального фокуса.

Для выбора следующих режимов

[-, +]

Dolby Pro LogicΙΙ : MOVIE, MUSIC или

Сначала выберите [-EFFECT] или

PANORAMA.

[-LEVEL, 3TEST], а затем для

[MUSIC]

регулировки нажмите [-] или [+].

Для выбора следующих режимов

[-LEVEL,

―

TEST]

SFC: LIVE, POP/ROCK, VOCAL, JAZZ,

Используется при регулировке уровня

DANCE или PARTY.

динамика.

[MOVIE]

Длительно нажмите для включения

Для выбора режимов SFC: DRAMA,

тест-сигнала динамика.

ACTION, SPORTS, MUSICAL, GAME

или MONO.

SC-HT40_60EE_RU.indb 13 3/21/2006 9:57:36 AM

INPUT SELECTOR

VOLUME

MENU

TUNE

SETUP

ENTER

RETURN

MUSIC PORT

TUNED

ST

MONO

SLEEP

PCM

C.FOCUS

M

DIGITAL INPUT

DIGITAL DTS

SFC

kHz

MHz

PL 2CH MIX

Органы управления

Основной блок

Индикатор питания [^]

[-MENU,

―

SETUP,

[TUNE, 3, 4]

При подключении аппарата к сети переменного тока этот

RETURN]

Д л я н а с т р о й к и

индикатора горит в режиме ожидания, а при включении

•

Для входа в меню для

р а д и о и в ы б о р а

аппарата гаснет.

различных настроек.

пунктов меню или

Выключатель питания [8]

•

Для возврата к предыдущему

настройки.

Нажмите, чтобы переключить аппарат из режима “включено”

меню.

в режим ожидания, и наоборот. Даже в режиме ожидания

аппарат потребляет небольшое количество электроэнергии.

Сенсор сигнала пульта ДУ

[MUSIC PORT]

[ENTER]

•

Подключение портативной аудиоаппаратуры для

Используется при операциях

воспроизведения звука.

с меню или настройке.

•

Перед подключением и отключением аппаратуры

уменьшите громкость до минимума.

•

Для подключения используйте аудио кабель.

Дисплей

[TUNED, ST, MONO]

[SLEEP]

Индикаторы радио

Индикатор таймера

TUNED: Тюнер настроен на станцию

автоотключения.

ST: Тюнер настроен на передачу FM стерео

MONO: Для улучшения качества приема

тюнер переключен в режим “моно”

Дисплей для общей информации

[kHz, MHz]

[M]

Указывает режим входа, частоту вещания, и

Индикаторы шкалы частоты

П р и в ы п о л н е н и и

другую общую информацию.

kHz (кГц): амплитудная

настройки мигает или

модуляция, или частота

горит.

выборки PCM

MHz (МГц): передачи FM

SC-HT40_60EE_RU.indb 14 3/21/2006 9:57:37 AM

INPUT SELECTOR

VOLUME

TUNE

MENU

SETUP

ENTER

RETURN

MUSIC PORT

TUNED

MONO

SLEEP

ST

PCM

C.FOCUS

M

DIGITAL INPUT

DIGITAL DTS

SFC

kHz

MHz

PL 2CH MIX

Основной блок

[INPUT SELECTOR, <, >]

[VOLUME]

Для выбора входа.

Регулятор громкости.

[ ]

Гнездо наушников

Тип разъема головных телефонов: 3,5 мм

стерео

•

Пр и по д клю ч е нии н ауш н и ков зву к

динамиков отключается.

•

Не следует долго слушать во избежание

повреждения слуха.

Органы управления/Запись/Функция RESET (сброс)

Дисплей

[PCM, C. FOCUS]

[DIGITAL INPUT]

PCM: Горит при включенном

Г о р и т , к о г д а

режиме PCMFIX

источником является

C . F O C U S : У к а з ы в а е т

цифровой вход.

н а в к л ю ч е н и е р е ж и м а

“центральный фокус”

[% DIGITAL, DTS, % PL ΙΙ]

[SFC, 2CH MIX]

Загорается для указания типа

SFC: Появляется при

входного сигнала от источника

использовании режима

и и с п о л ь з у е м о г о фо р м а т а

SFC

декодирования.

2CH MIX: Появляется

% DIGITAL: источники Dolby Digital

при прослушивании

DTS: источники DTS

многоканального

% PL ΙΙ: используется декодер

источника через

Dolby Pro LogicΙΙ

наушники
