RQTX0113-1R

L1207NC1028

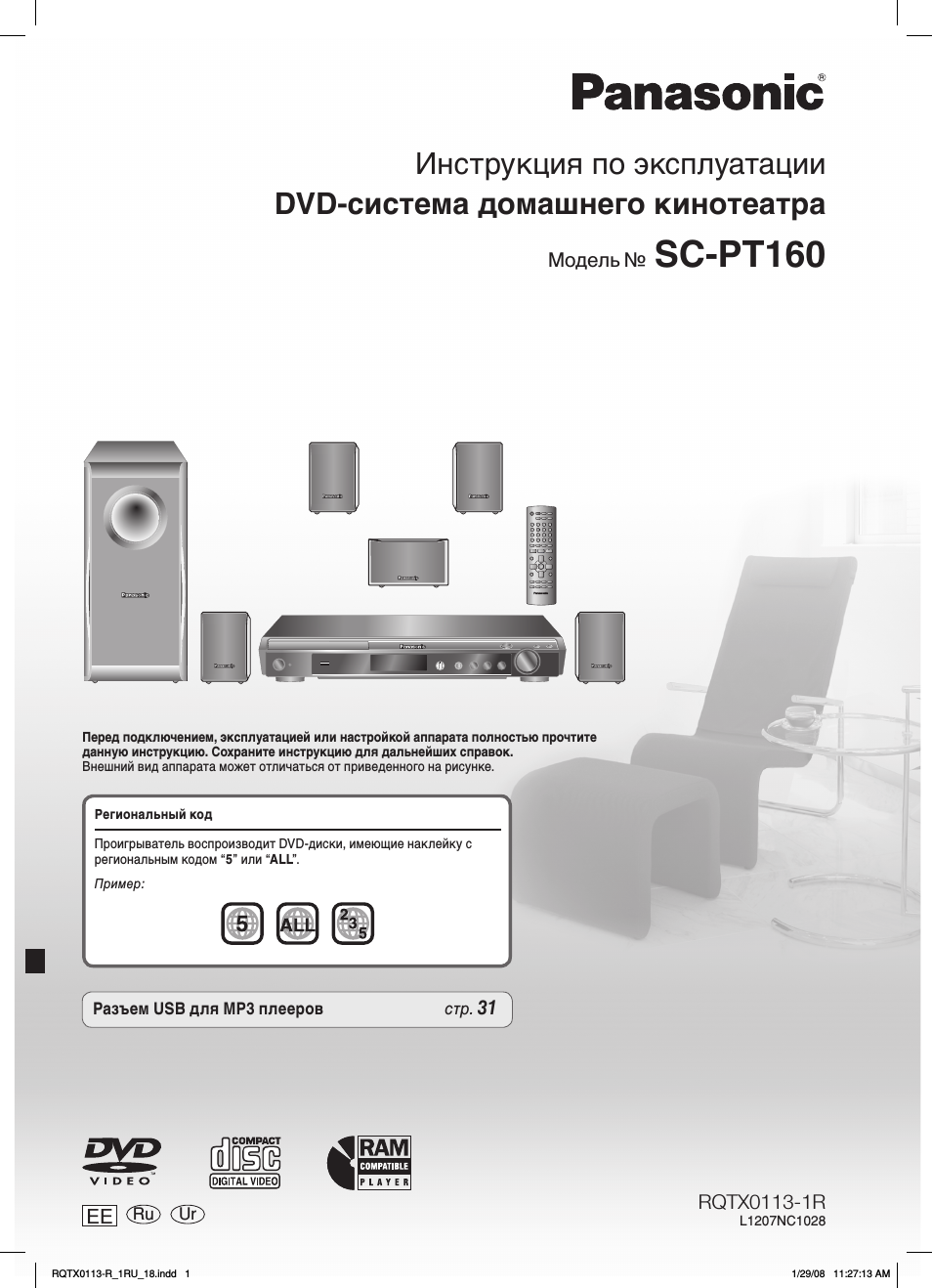

Инструкция по эксплуатации

DVD-система домашнего кинотеатра

Модель №

SC-PT160

EE

Региональный код

Проигрыватель воспроизводит DVD-диски, имеющие наклейку с
региональным кодом “5” или “ALL”.

Пример:

Ur

Ru

Перед подключением, эксплуатацией или настройкой аппарата полностью прочтите
данную инструкцию. Сохраните инструкцию для дальнейших справок.
Внешний вид аппарата может отличаться от приведенного на рисунке.

Разъем USB для MP3 плееров

стp.

31

RQTX0113-R_1RU_18.indd 1

RQTX0113-R_1RU_18.indd 1

1/29/08 11:27:13 AM

1/29/08 11:27:13 AM

ПЕРЕД ЭК

СПЛУ

А

ТАЦИЕЙ

Р

У

ССКИЙ ЯЗЫК

2

RQT8043

RQTX01

1

3

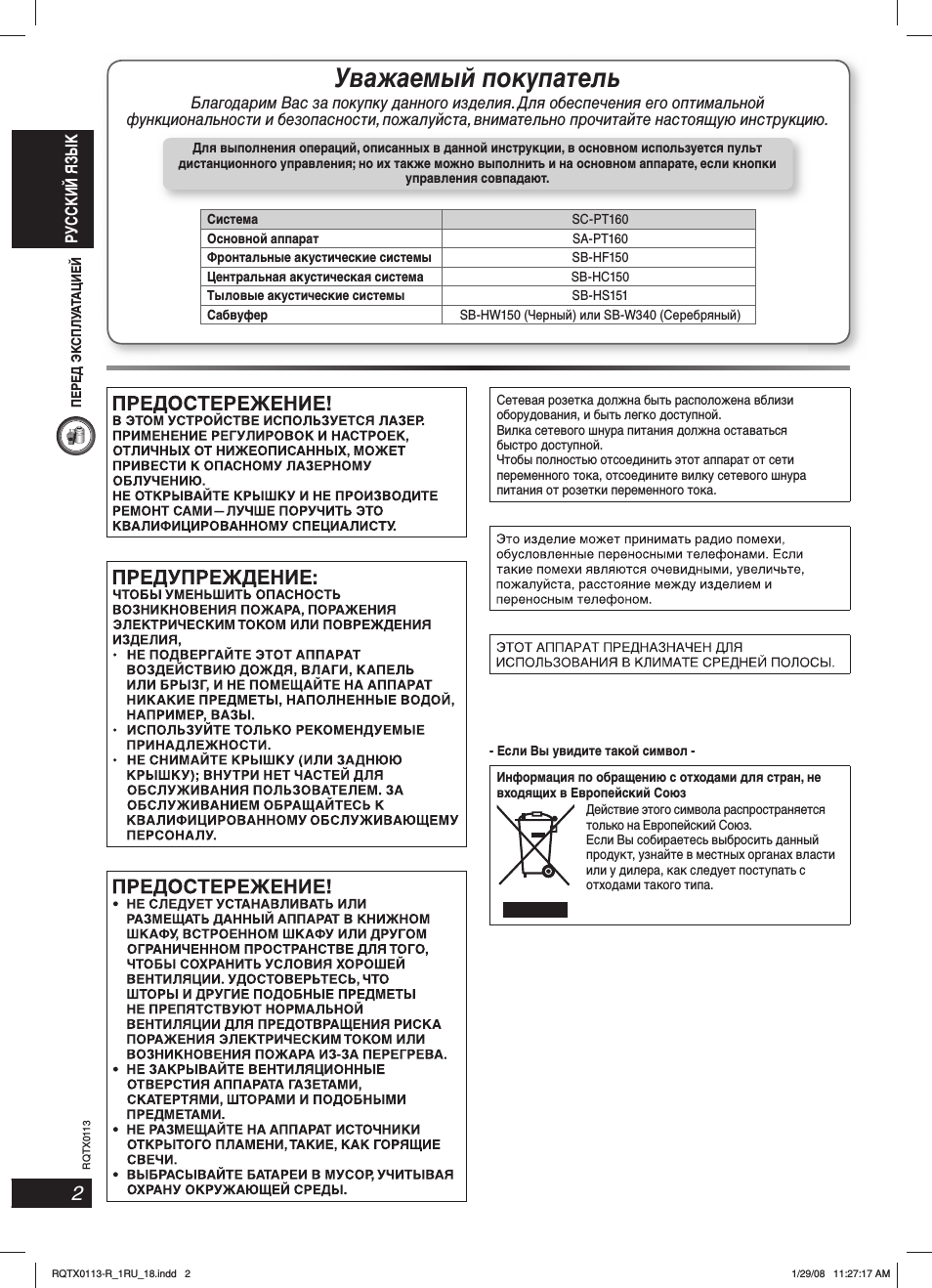

Уважаемый покупатель

Благодарим Вас за покупку данного изделия. Для обеспечения его оптимальной

функциональности и безопасности, пожалуйста, внимательно прочитайте настоящую инструкцию.

Для выполнения операций, описанных в данной инструкции, в основном используется пульт

дистанционного управления; но их также можно выполнить и на основном аппарате, если кнопки

управления совпадают.

Система

SC-PT160

Основной аппарат

SA-PT160

Фронтальные акустические системы

SB-HF150

Центральная акустическая система

SB-HC150

Тыловые акустические системы

SB-HS151

Сабвуфер

SB-HW150 (Черный) или SB-W340 (Серебряный)

Сетевая розетка должна быть расположена вблизи
оборудования, и быть легко доступной.
Вилка сетевого шнура питания должна оставаться
быстро доступной.
Чтобы полностью отсоединить этот аппарат от сети
переменного тока, отсоедините вилку сетевого шнура
питания от розетки переменного тока.

— Если Вы увидите такой символ —

Информация по обращению с отходами для стран, не
входящих в Европейский Союз

Действие этого символа распространяется
только на Европейский Союз.
Если Вы собираетесь выбросить данный
продукт, узнайте в местных органах власти
или у дилера, как следует поступать с
отходами такого типа.

RQTX0113-R_1RU_18.indd 2

RQTX0113-R_1RU_18.indd 2

1/29/08 11:27:17 AM

1/29/08 11:27:17 AM

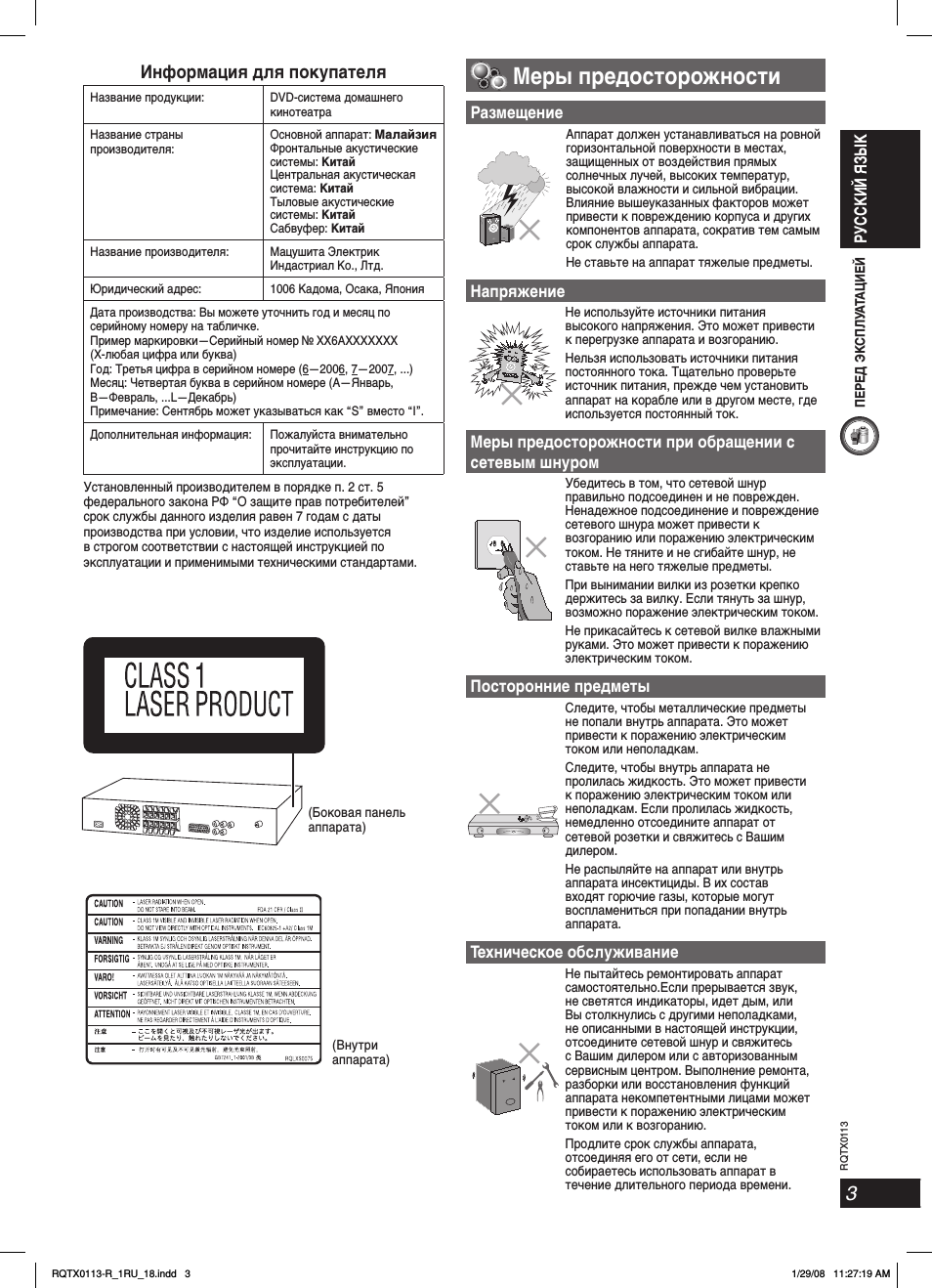

Меры предосторожности, Информация для покупателя, Ру сский язык

Размещение, Напряжение, Посторонние предметы, Техническое обслуживание Чат поддержки

• Изображение
• Текст

Р

У

ССКИЙ ЯЗЫК

3

RQT8043

RQTX01

1

3

ПЕРЕД ЭК

СПЛУ

А

ТАЦИЕЙ

Размещение

Аппарат должен устанавливаться на ровной
горизонтальной поверхности в местах,
защищенных от воздействия прямых
солнечных лучей, высоких температур,
высокой влажности и сильной вибрации.
Влияние вышеуказанных факторов может
привести к повреждению корпуса и других
компонентов аппарата, сократив тем самым
срок службы аппарата.
Не ставьте на аппарат тяжелые предметы.

Напряжение

Не используйте источники питания
высокого напряжения. Это может привести
к перегрузке аппарата и возгоранию.
Нельзя использовать источники питания
постоянного тока. Тщательно проверьте
источник питания, прежде чем установить
аппарат на корабле или в другом месте, где
используется постоянный ток.

Меры предосторожности при обращении с
сетевым шнуром

Убедитесь в том, что сетевой шнур
правильно подсоединен и не поврежден.
Ненадежное подсоединение и повреждение
сетевого шнура может привести к
возгоранию или поражению электрическим
током. Не тяните и не сгибайте шнур, не
ставьте на него тяжелые предметы.
При вынимании вилки из розетки крепко
держитесь за вилку. Если тянуть за шнур,
возможно поражение электрическим током.
Не прикасайтесь к сетевой вилке влажными
руками. Это может привести к поражению
электрическим током.

Посторонние предметы

Следите, чтобы металлические предметы
не попали внутрь аппарата. Это может
привести к поражению электрическим
током или неполадкам.
Следите, чтобы внутрь аппарата не
пролилась жидкость. Это может привести
к поражению электрическим током или
неполадкам. Если пролилась жидкость,
немедленно отсоедините аппарат от
сетевой розетки и свяжитесь с Вашим
дилером.
Не распыляйте на аппарат или внутрь
аппарата инсектициды. В их состав
входят горючие газы, которые могут
воспламениться при попадании внутрь
аппарата.

Техническое обслуживание

Не пытайтесь ремонтировать аппарат
самостоятельно.Если прерывается звук,
не светятся индикаторы, идет дым, или
Вы столкнулись с другими неполадками,
не описанными в настоящей инструкции,
отсоедините сетевой шнур и свяжитесь
с Вашим дилером или с авторизованным
сервисным центром. Выполнение ремонта,
разборки или восстановления функций
аппарата некомпетентными лицами может
привести к поражению электрическим
током или к возгоранию.
Продлите срок службы аппарата,
отсоединяя его от сети, если не
собираетесь использовать аппарат в
течение длительного периода времени.

Меры предосторожности

(Bнyтpи
aппapaтa)

Информация для покупателя

Название продукции:

DVD-система домашнего
кинотеатра

Название страны
производителя:

Основной аппарат:

Малайзия

Фронтальные акустические
системы: Kитай
Центральная акустическая
система: Kитай
Тыловые акустические
системы: Kитай
Сабвуфер: Kитай

Название производителя:

Мацушита Электрик
Индастриал Ко., Лтд.

Юридический адрес:

1006 Кадома, Осака, Япония

Дата производства: Вы можете уточнить год и месяц по
серийному номеру на табличке.
Пример маркировки—Серийный номер № XX6AXXXXXXX
(X-любая цифра или буква)
Год: Трeтья цифра в серийном номере (6—2006, 7—2007, …)
Месяц: Четвeртая бyква в серийном номере (А—Январь,
В—Февраль, …L—Декабрь)
Примечание: Сентябрь может указываться как “S” вместо “I”.

Дополнительная информация:

Пожалуйста внимательно
прочитайте инструкцию по
эксплуатации.

Установленный производителем в порядке п. 2 ст. 5
федерального закона РФ “О защите прав потребителей”
срок службы данного изделия равен 7 годам с даты
производства при условии, что изделие используется
в строгом соответствии с настоящей инструкцией по
эксплуатации и применимыми техническими стандартами.

(Боковая панель
аппарата)

RQTX0113-R_1RU_18.indd 3

RQTX0113-R_1RU_18.indd 3

1/29/08 11:27:19 AM

1/29/08 11:27:19 AM

ПЕРЕД ЭК

СПЛУ

А

ТАЦИЕЙ

Р

У

ССКИЙ ЯЗЫК

4

RQT8043

RQTX01

1

3

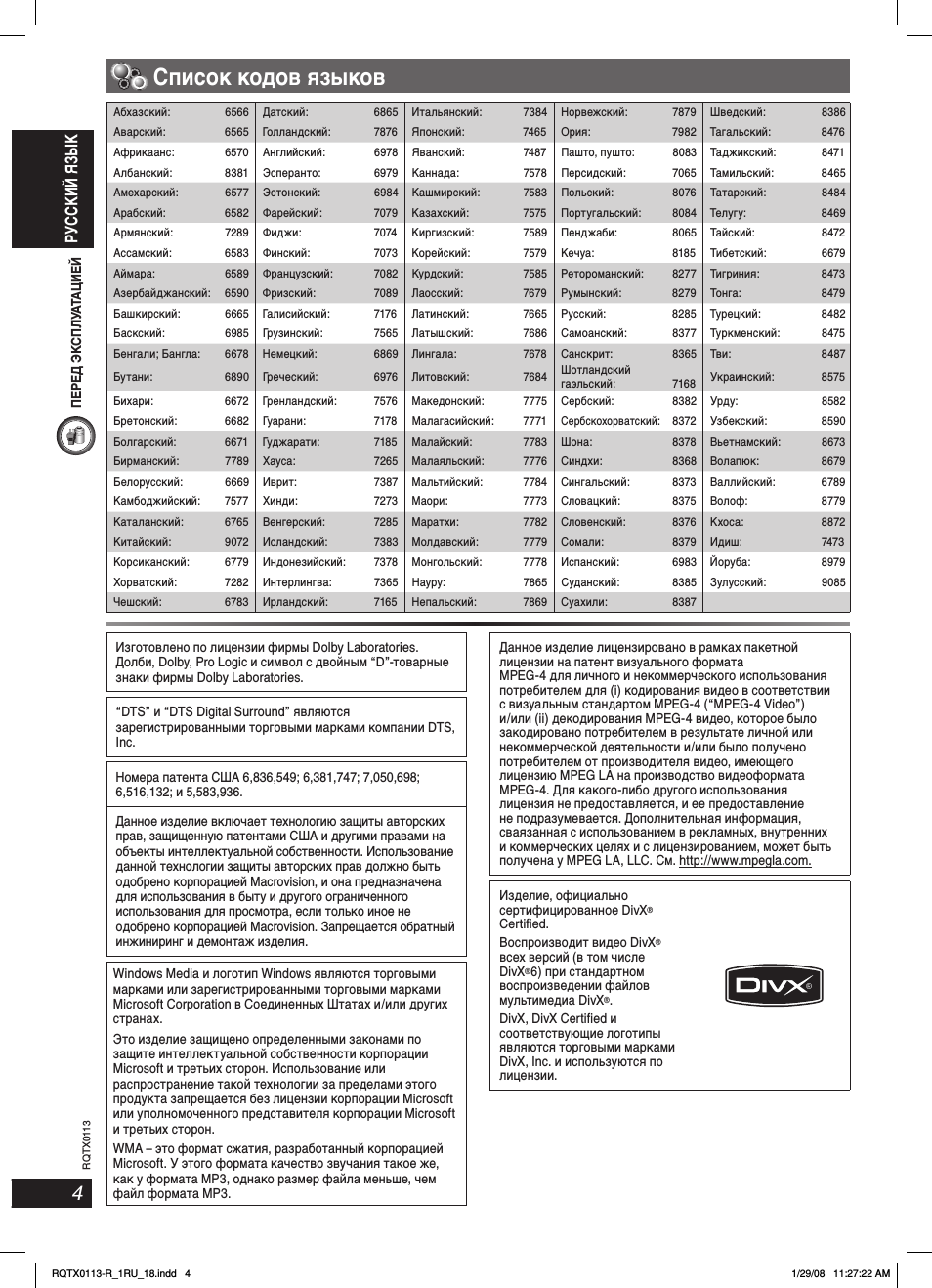

Список кодов языков

Абхазский: 6566

Датский:

6865

Итальянский:

7384

Норвежский:

7879

Шведский: 8386

Аварский: 6565

Голландский:

7876

Японский: 7465

Ория:

7982

Тагальский:

8476

Африкаанс: 6570

Английский: 6978

Яванский: 7487

Пашто,

пушто:

8083

Таджикский: 8471

Албанский: 8381

Эсперанто: 6979

Каннада:

7578

Персидский:

7065

Тамильский: 8465

Амехарский: 6577

Эстонский: 6984

Кашмирский: 7583

Польский:

8076

Татарский: 8484

Арабский: 6582

Фарейский:

7079

Казахский: 7575

Португальский:

8084

Телугу:

8469

Армянский: 7289

Фиджи:

7074

Киргизский: 7589

Пенджаби: 8065

Тайский:

8472

Ассамский: 6583

Финский:

7073

Корейский: 7579

Кечуа:

8185

Тибетский: 6679

Аймара: 6589

Французский:

7082

Курдский:

7585

Ретороманский:

8277

Тигриния:

8473

Азербайджанский: 6590

Фризский:

7089

Лаосский:

7679

Румынский:

8279

Тонга:

8479

Башкирский: 6665

Галисийский: 7176

Латинский: 7665

Русский:

8285

Турецкий:

8482

Баскский: 6985

Грузинский:

7565

Латышский:

7686

Самоанский:

8377

Туркменский:

8475

Бенгали; Бангла:

6678

Немецкий:

6869

Лингала:

7678

Санскрит:

8365

Тви:

8487

Бутани: 6890

Греческий:

6976

Литовский:

7684

Шотландский
гаэльский: 7168

Украинский: 8575

Бихари: 6672

Гренландский:

7576

Македонский:

7775

Сербский:

8382

Урду:

8582

Бретонский: 6682

Гуарани:

7178

Малагасийский:

7771

Сербскохорватский: 8372

Узбекский:

8590

Болгарский: 6671

Гуджарати: 7185

Малайский: 7783

Шона:

8378

Вьетнамский:

8673

Бирманский: 7789

Хауса:

7265

Малаяльский:

7776

Синдхи:

8368

Волапюк:

8679

Белорусский: 6669

Иврит:

7387

Мальтийский: 7784

Сингальский: 8373

Валлийский: 6789

Камбоджийский: 7577

Хинди:

7273

Маори:

7773

Словацкий:

8375

Волоф:

8779

Каталанский: 6765

Венгерский: 7285

Маратхи:

7782

Словенский: 8376

Кхоса:

8872

Китайский: 9072

Исландский:

7383

Молдавский:

7779

Сомали:

8379

Идиш:

7473

Корсиканский: 6779

Индонезийский:

7378

Монгольский: 7778

Испанский:

6983

Йоруба:

8979

Хорватский: 7282

Интерлингва: 7365

Науру:

7865

Суданский: 8385

Зулусский: 9085

Чешский: 6783

Ирландский:

7165

Непальский:

7869

Суахили: 8387

Изготовлено по лицензии фирмы Dolby Laboratories.
Долби, Dolby, Pro Logic и символ с двойным “D”-товарные
знаки фирмы Dolby Laboratories.

“DTS” и “DTS Digital Surround” являются
зарегистрированными торговыми марками компании DTS,
Inc.

Номера патента США 6,836,549; 6,381,747; 7,050,698;
6,516,132; и 5,583,936.

Данное изделие включает технологию защиты авторских
прав, защищенную патентами США и другими правами на
объекты интеллектуальной собственности. Использование
данной технологии защиты авторских прав должно быть
одобрено корпорацией Macrovision, и она предназначена
для использования в быту и другого ограниченного
использования для просмотра, если только иное не
одобрено корпорацией Macrovision. Запрещается обратный
инжиниринг и демонтаж изделия.

Windows Media и логотип Windows являются торговыми
марками или зарегистрированными торговыми марками
Microsoft Corporation в Соединенных Штатах и/или других
странах.

Это изделие защищено определенными законами по
защите интеллектуальной собственности корпорации
Microsoft и третьих сторон. Использование или
распространение такой технологии за пределами этого
продукта запрещается без лицензии корпорации Microsoft
или уполномоченного представителя корпорации Microsoft
и третьих сторон.

WMA – это формат сжатия, разработанный корпорацией
Microsoft. У этого формата качество звучания такое же,
как у формата MP3, однако размер файла меньше, чем
файл формата MP3.

Данное изделие лицензировано в рамках пакетной
лицензии на патент визуального формата
MPEG-4 для личного и некоммерческого использования
потребителем для (i) кодирования видео в соответствии
с визуальным стандартом MPEG-4 (“MPEG-4 Video”)
и/или (ii) декодирования MPEG-4 видео, которое было
закодировано потребителем в результате личной или
некоммерческой деятельности и/или было получено
потребителем от производителя видео, имеющего
лицензию MPEG LA на производство видеоформата
MPEG-4. Для какого-либо другого использования
лицензия не предоставляется, и ее предоставление
не подразумевается. Дополнительная информация,
сваязанная с использованием в рекламных, внутренних
и коммерческих целях и с лицензированием, может быть
получена у MPEG LA, LLC. См. http://www.mpegla.com.

Изделие, официально
сертифицированное DivX

®

Certified.
Воспроизводит видео DivX

®

всех версий (в том числе
DivX

®

6) при стандартном

воспроизведении файлов
мультимедиа DivX

®

.

DivX, DivX Certified и
соответствующие логотипы
являются торговыми марками
DivX, Inc. и используются по
лицензии.

RQTX0113-R_1RU_18.indd 4

RQTX0113-R_1RU_18.indd 4

1/29/08 11:27:22 AM

1/29/08 11:27:22 AM

Р

У

ССКИЙ ЯЗЫК

5

RQT8043

RQTX01

1

3

ПЕРЕД ЭК

СПЛУ

А

ТАЦИЕЙ

Меры предосторожности ………………………………………………………………………………………3
Список кодов языков ……………………………………………………………………………………………4
Аксессуары ……………………………………………………………………………………………………………6
Подготовка пульта ДУ …………………………………………………………………………………………..6
Размещение гpoмкoгoвopитeлeй ………………………………………………………………………….7
Простая установка ………………………………………………………………………………………………..8

Выполнение соединений ………………………………………………………………………………………………………………………..8
Другие варианты установки акустических систем …………………………………………………………………………………10
Подсоединение дополнительной антенны …………………………………………………………………………………………….10

Выполнение быстрой установки QUICK SETUP …………………………………………………. 11
Информация о диске ………………………………………………………………………………………….. 12

Диски, которые могут воспроизводиться ………………………………………………………………………………………………12

Обзор кнопок управления ………………………………………………………………………………….. 13

Основной аппарат / Пульт ДУ ……………………………………………………………………………………………………………….13

Диск — Основные режимы воспроизведения …………………………………………………… 14

Использование основного аппарата / Использование пульта ДУ ……………………………………………………………14

Улучшенное воспроизведение …………………………………………………………………………… 16

Отображение текущих параметров воспроизведения ……………………………………………………………………………16
Программное воспроизведение и воспроизведение в произвольном порядке ………………………………………..16

Воспроизведение дисков с данными при использовании меню навигации. …….. 17

Воспроизведение дисков с данными …………………………………………………………………………………………………….17
Воспроизведение RAM и DVD-R/-RW (DVD-VR) дисков …………………………………………………………………………17

Использование экранных меню …………………………………………………………………………. 18

Меню функций …………………………………………………………………………………………………………………………………….18

Изменение установок плеера ……………………………………………………………………………..21

MAIN (главное) меню ……………………………………………………………………………………………………………………………21
Изменение времени задержки воспроизведения звука динамиками ……………………………………………………..23
О видеоматериале DivX VOD………………………………………………………………………………………………………………..24
Советы по созданию дисков с данными ……………………………………………………………………………………………….24

Использование радио ………………………………………………………………………………………….26

Ручная настройка ………………………………………………………………………………………………………………………………..26
Автоматическая предустановка …………………………………………………………………………………………………………..26
Выбор предустановленных каналов ……………………………………………………………………………………………………..26

Использование звуковых эффектов …………………………………………………………………..27

Усиление звука центральной акустической системы: Центральный фокус …………………………………………….27
Регулировка количества басов: Уровень звука сабвуфера ……………………………………………………………………27
Изменение качества звука: Режим эквалайзера (EQ) …………………………………………………………………………..27
Усиление стерео звука: Dolby Pro Logic II ……………………………………………………………………………………………..27
Усиление стерео звука: Super Surround ………………………………………………………………………………………………..27
Регулировка уровня громкости каждой акустической системы: Регулировки уровня звука

акустических систем …………………………………………………………………………………………………………………………28

Воспроизведение Караоке ………………………………………………………………………………….28

Воспроизведение караоке с DVD и VCD караоке …………………………………………………………………………………..28
Воспроизведение караоке с другими источниками ………………………………………………………………………………..29
Pегулировка уровня громкости микрофона …………………………………………………………………………………………..29
Добавление эхо-эффекта …………………………………………………………………………………………………………………….29
Функция отмены вокала ………………………………………………………………………………………………………………………29
Изменение высоты ………………………………………………………………………………………………………………………………29

Эксплуатация другого оборудования …………………………………………………………………30

Факультативное аудио соединение для кассетных видеомагнитофонов ………………………………………………..30
Факультативное соединение для декодера каналов кабельного телевидения ……………………………………….30
Подключение к дополнительному разъему USB и порядок работы ……………………………………………………….31
Управление телевизором …………………………………………………………………………………………………………………….32
Замена основного аппарата и пульта дистанционного управления …………………………………………………………32

Руководство по устранению неполадок……………………………………………………………..33
Глоссарий …………………………………………………………………………………………………………….36
Технические характеристики ………………………………………………………………………………37
Уход и техническое обслуживание ……………………………………………………………………..39

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

ОПЕРАЦИИ С ДИСКАМИ

ДРУГИЕ ОПЕРАЦИИ

СПРАВОЧНЫЙ МАТЕРИАЛ

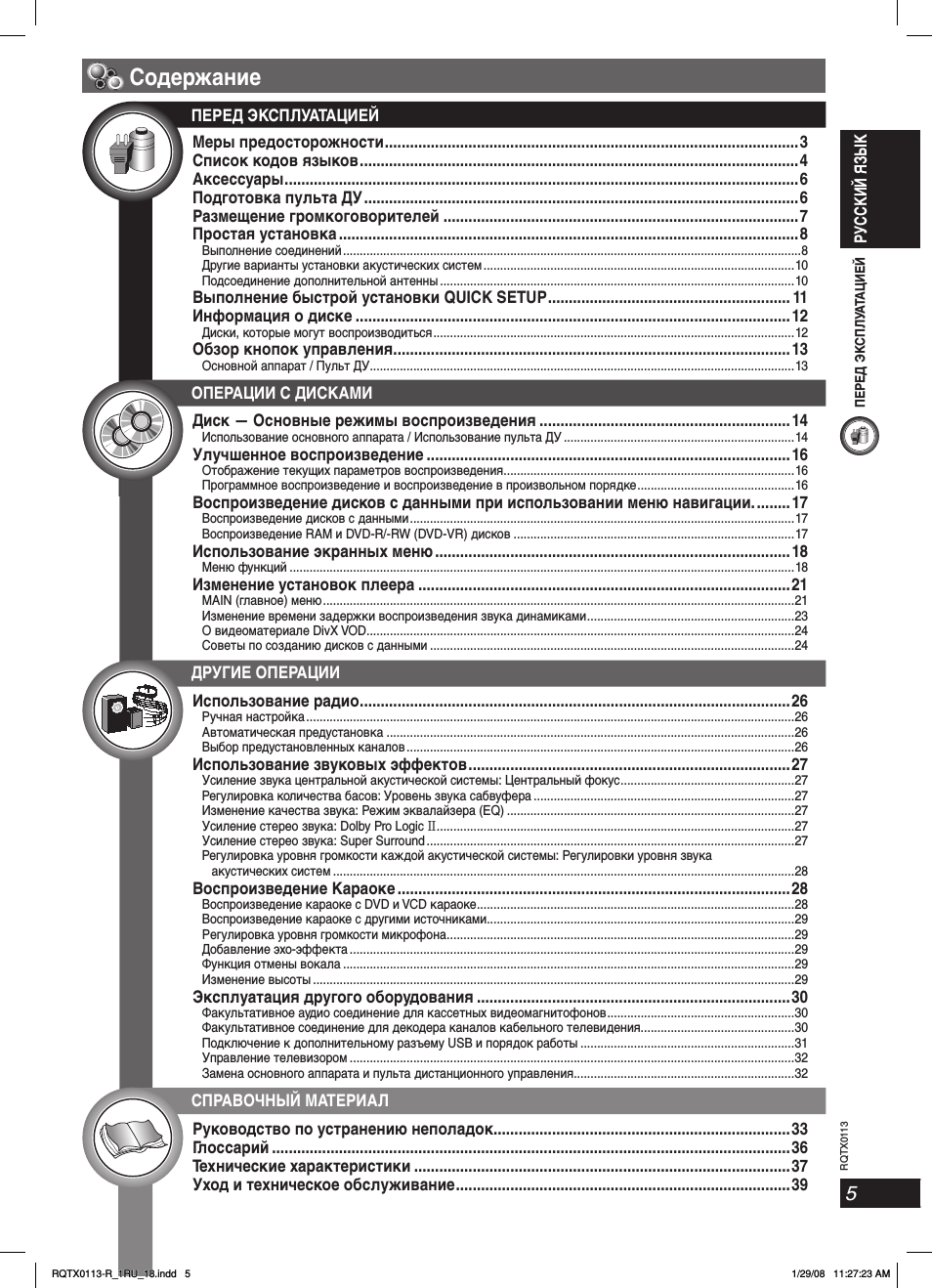

Содержание

RQTX0113-R_1RU_18.indd 5

RQTX0113-R_1RU_18.indd 5

1/29/08 11:27:23 AM

1/29/08 11:27:23 AM

Аксессуары, Подготовка пульта ду, Ру сский язык

7 использование, Предупреждение, Перед эк сплу а тацией, Проверьте комплектность поставки аксессуаров Чат поддержки

• Изображение
• Текст

ПЕРЕД ЭК

СПЛУ

А

ТАЦИЕЙ

Р

У

ССКИЙ ЯЗЫК

6

RQT8043

RQTX01

1

3

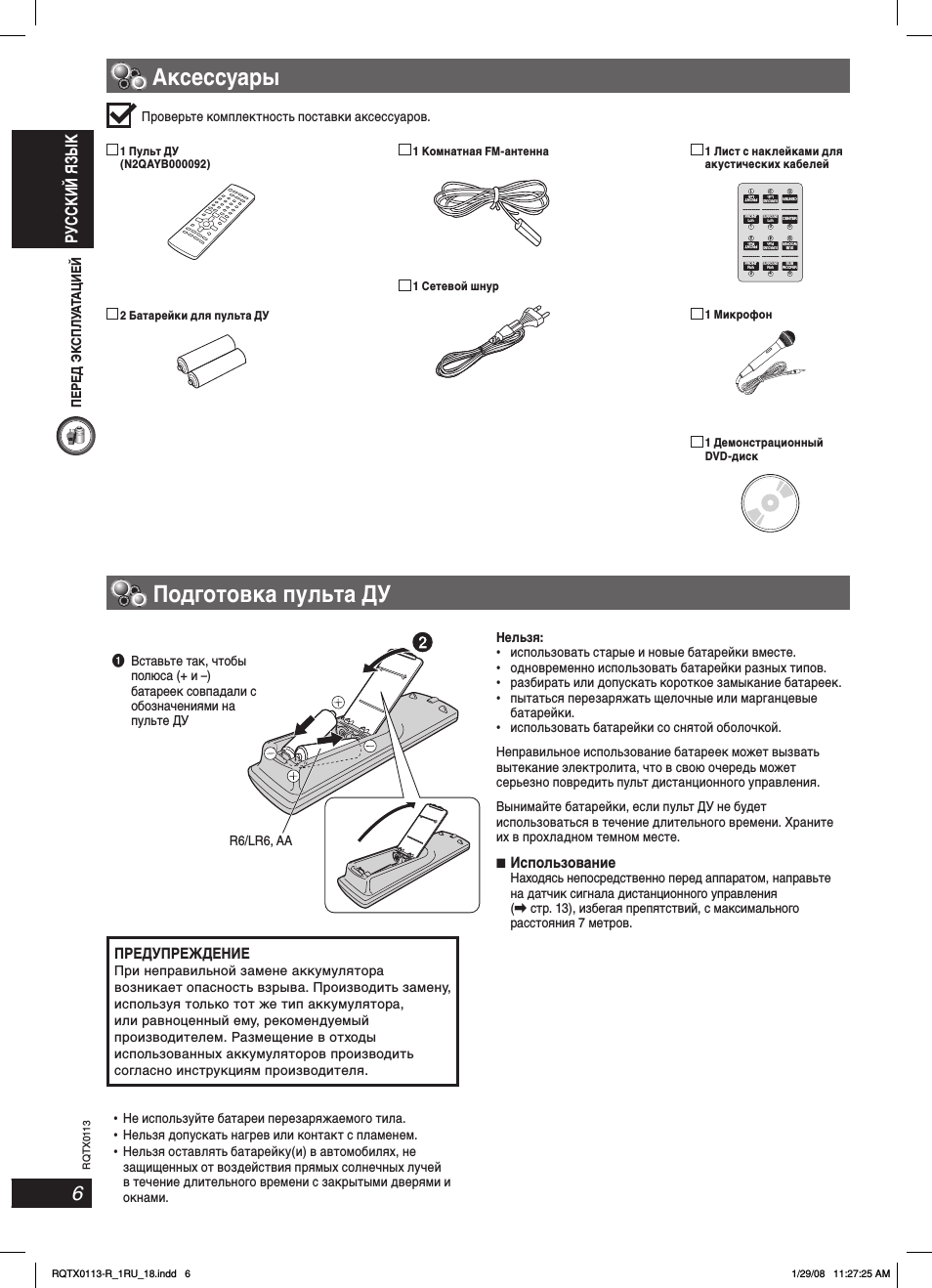

Аксессуары

Проверьте комплектность поставки аксессуаров.

1 Пульт ДУ

(N2QAYB000092)

2 Батарейки для пульта ДУ

1 Лист с наклейками для

акустических кабелей







&2/.4

2CH

35″

7//&%2

3522/5.$

2CH







&2/.4

,CH

#%.4%2

3522/5.$

,CH







&2/.4

,CH

#%.4%2

3522/5.$

,CH







&2/.4

2CH

35″

7//&%2

3522/5.$

2CH

1 Микрофон

1 Демонстрационный

DVD-диск

1 Комнатная FM-антенна

1 Сетевой шнур

Подготовка пульта ДУ

R6/LR6, AA

1 Вставьте так, чтобы

полюса (+ и –)
батареек совпадали с
обозначениями на
пульте ДУ

Нельзя:
•

использовать старые и новые батарейки вместе.

•

одновременно использовать батарейки разных типов.

•

разбирать или допускать короткое замыкание батареек.

•

пытаться перезаряжать щелочные или марганцевые

батарейки.

•

использовать батарейки со снятой оболочкой.

Неправильное использование батареек может вызвать
вытекание электролита, что в свою очередь может
серьезно повредить пульт дистанционного управления.

Вынимайте батарейки, если пульт ДУ не будет
использоваться в течение длительного времени. Храните
их в прохладном темном месте.

7 Использование

Находясь непосредственно перед аппаратом, направьте
на датчик сигнала дистанционного управления
(

\ стp. 13), избегая препятствий, с максимального

расстояния 7 метров.

ПРЕДУПРЕЖДЕНИЕ

При неправильной замене аккумулятора
возникает опасность взрыва. Производить замену,
используя только тот же тип аккумулятора,
или равноценный ему, рекомендуемый
производителем. Размещение в отходы
использованных аккумуляторов производить
согласно инструкциям производителя.

•

He используйте батареи перезаряжаемого тила.

•

Нельзя допускать нагрев или контакт с пламенем.

•

Нельзя оставлять батарейку(и) в автомобилях, не

защищенных от воздействия прямых солнечных лучей
в течение длительного времени с закрытыми дверями и
окнами.

RQTX0113-R_1RU_18.indd 6

RQTX0113-R_1RU_18.indd 6

1/29/08 11:27:25 AM

1/29/08 11:27:25 AM

Р

У

ССКИЙ ЯЗЫК

7

RQT8043

RQTX01

1

3

ПЕРЕД ЭК

СПЛУ

А

ТАЦИЕЙ

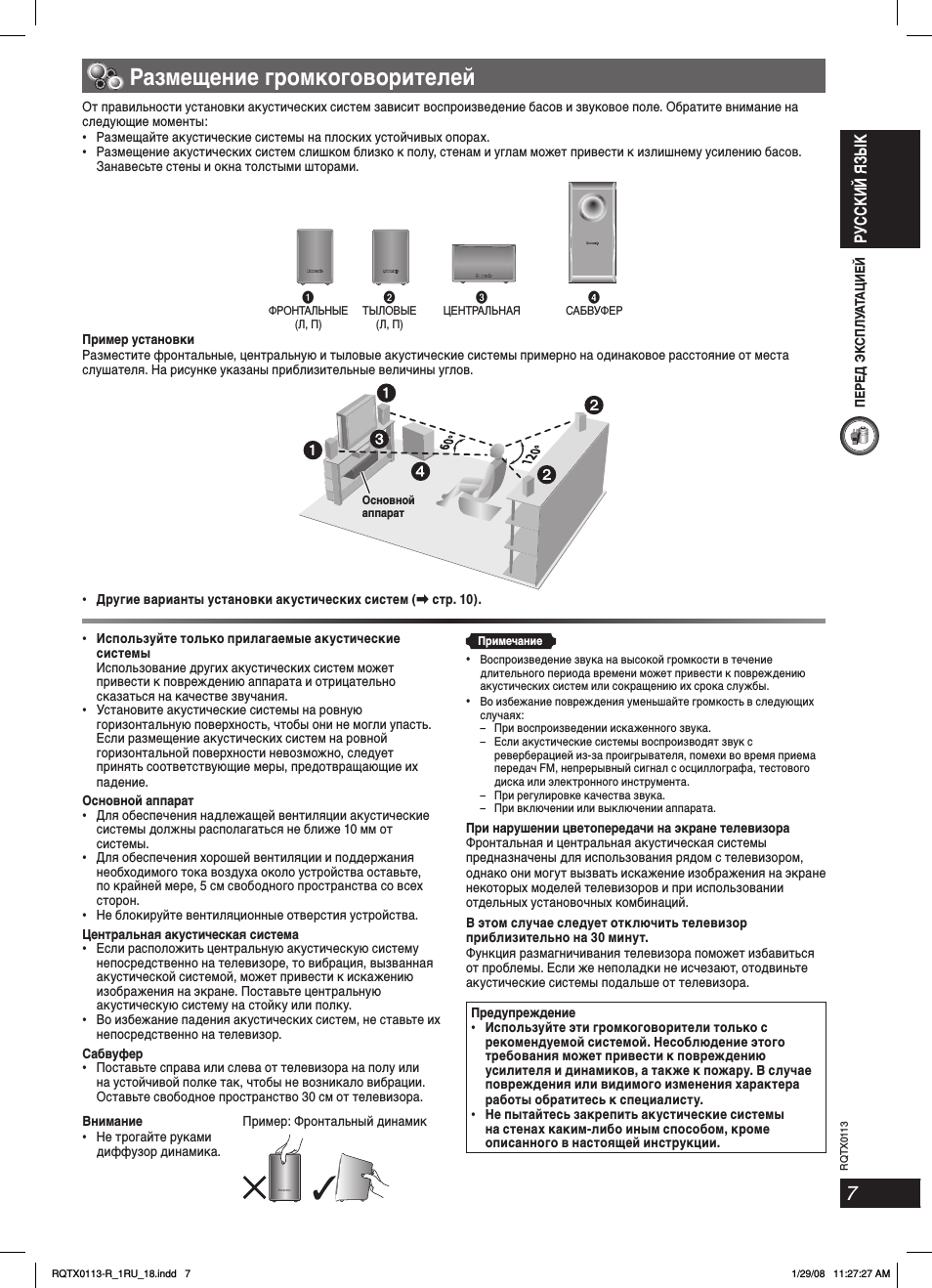

Размещение гpoмкoгoвopитeлeй

От правильности установки акустических систем зависит воспроизведение басов и звуковое поле. Обратите внимание на
следующие моменты:
•

Размещайте акустические системы на плоских устойчивых опорах.

•

Размещение акустических систем слишком близко к полу, стенам и углам может привести к излишнему усилению басов.

Занавесьте стены и окна толстыми шторами.

1

ФРОНТАЛЬНЫЕ

(

Л, П)

2

ТЫЛОВЫЕ

(

Л, П)

3

ЦЕНТРАЛЬНАЯ

4

САБВУФЕР

Пример установки
Разместите фронтальные, центральную и тыловые акустические системы примерно на одинаковое расстояние от места
слушателя. На рисунке указаны приблизительные величины углов.

Основной
аппарат

•

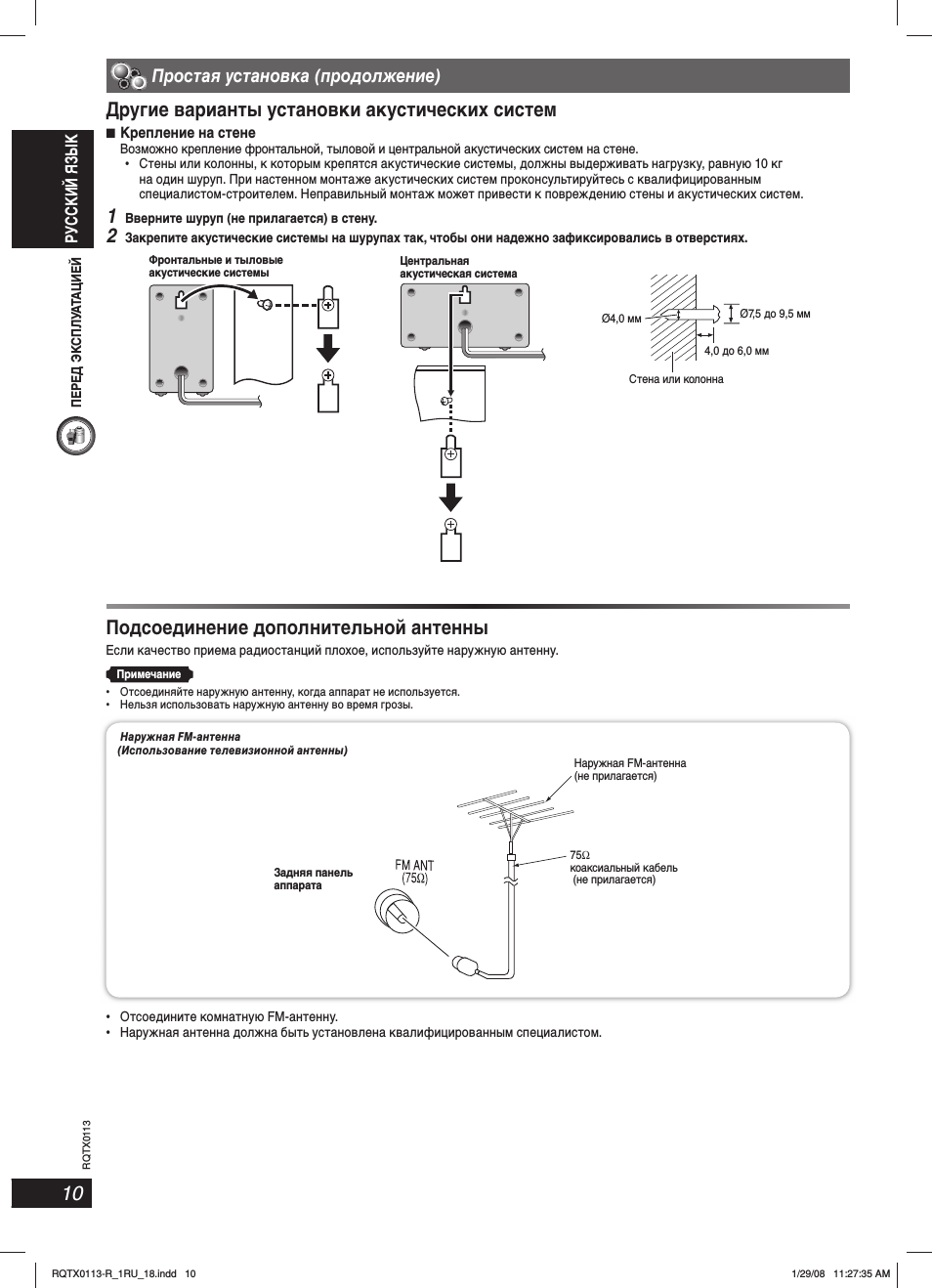

Другие варианты установки акустических систем (

\ стp. 10).

•

Используйте только прилагаемые акустические

системы

Использование других акустических систем может
привести к повреждению аппарата и отрицательно
сказаться на качестве звучания.

•

Установите акустические системы на ровную

горизонтальную поверхность, чтобы они не могли упасть.
Если размещение акустических систем на ровной
горизонтальной поверхности невозможно, следует
принять соответствующие меры, предотвращающие их
падение.

Основной аппарат
•

Для обеспечения надлежащей вентиляции акустические

системы должны располагаться не ближе 10 мм от
системы.

•

Для обеспечения хорошей вентиляции и поддержания

необходимого тока воздуха около устройства оставьте,
по крайней мере, 5 см свободного пространства со всех
сторон.

•

Не блокируйте вентиляционные отверстия устройства.

Центральная акустическая система
•

Если расположить центральную акустическую систему

непосредственно на телевизоре, то вибрация, вызванная
акустической системой, может привести к искажению
изображения на экране. Поставьте центральную
акустическую систему на стойку или полку.

•

Во избежание падения акустических систем, не ставьте их

непосредственно на телевизор.

Сабвуфер
•

Поставьте справа или слева от телевизора на полу или

на устойчивой полке так, чтобы не возникало вибрации.
Оставьте свободное пространство 30 см от телевизора.

Внимание
•

Не трогайте руками

диффузор динамика.

E

Пример: Фронтальный динамик

Примечание

•

Воспроизведение звука на высокой громкости в течение
длительного периода времени может привести к повреждению
акустических систем или сокращению их срока службы.

•

Во избежание повреждения уменьшайте громкость в следующих
случаях:

– При воспроизведении искаженного звука.

– Если акустические системы воспроизводят звук с

реверберацией из-за проигрывателя, помехи во время приема
передач FM, непрерывный сигнал с осциллографа, тестового
диска или электронного инструмента.

– При регулировке качества звука.

– При включении или выключении аппарата.

При нарушении цветопередачи на экране телевизора
Фронтальная и центральная акустическая системы
предназначены для использования рядом с телевизором,
однако они могут вызвать искажение изображения на экране
некоторых моделей телевизоров и при использовании
отдельных установочных комбинаций.

В этом случае следует отключить телевизор
приблизительно на 30 минут.
Функция размагничивания телевизора поможет избавиться
от проблемы. Если же неполадки не исчезают, отодвиньте
акустические системы подальше от телевизора.

Предупреждение
•

Используйте эти громкоговорители только с

рекомендуемой системой. Несоблюдение этого
требования может привести к повреждению
усилителя и динамиков, а также к пожару. В случае
повреждения или видимого изменения характера
работы обратитесь к специалисту.

•

Не пытайтесь закрепить акустические системы

на стенах каким-либо иным способом, кроме
описанного в настоящей инструкции.

RQTX0113-R_1RU_18.indd 7

RQTX0113-R_1RU_18.indd 7

1/29/08 11:27:27 AM

1/29/08 11:27:27 AM

Простая установка, Выполнение соединений, Подключите к динамикам

Подключите к источнику электропитания, Ру сский язык Чат поддержки

• Изображение
• Текст

ПЕРЕД ЭК

СПЛУ

А

ТАЦИЕЙ

Р

У

ССКИЙ ЯЗЫК

8

RQT8043

RQTX01

1

3

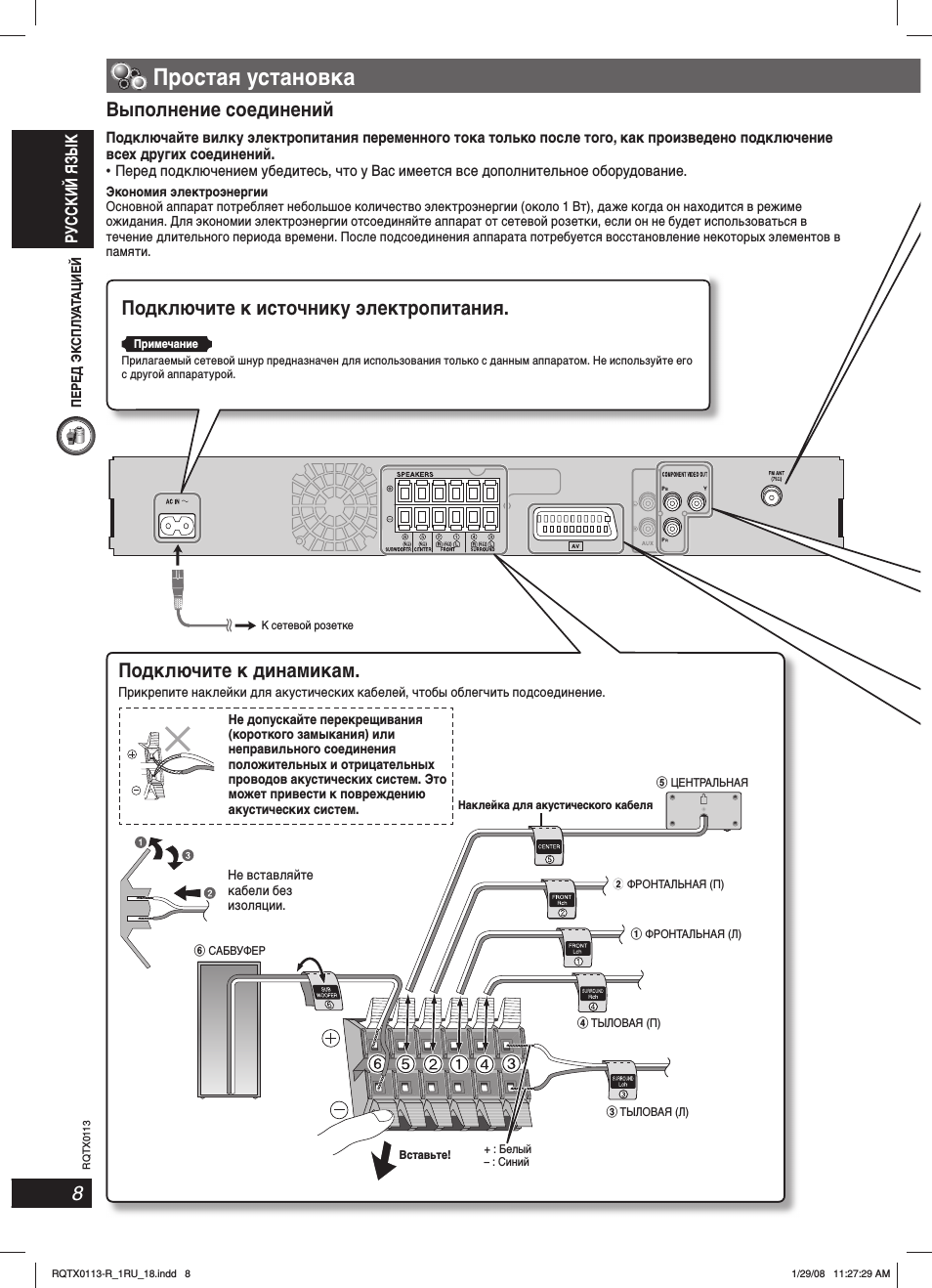

Простая установка

Выполнение соединений

Выполнение соединений

Подключайте вилку электропитания переменного тока только после того, как произведено подключение
всех других соединений.
•

Перед подключением убедитесь, что у Вас имеется все дополнительное оборудование.

Экономия электроэнергии
Основной аппарат потребляет небольшое количество электроэнергии (около 1 Вт), даже когда он находится в режиме
ожидания. Для экономии электроэнергии отсоединяйте аппарат от сетевой розетки, если он не будет использоваться в
течение длительного периода времени. После подсоединения аппарата потребуется восстановление некоторых элементов в
памяти.

К сетевой розетке

Подключите к динамикам.

Прикрепите наклейки для акустических кабелей, чтобы облегчить подсоединение.

Не допускайте перекрещивания
(короткого замыкания) или
неправильного соединения
положительных и отрицательных
проводов акустических систем. Это
может привести к повреждению
акустических систем.

Подключите к источнику электропитания.

Примечание

Прилагаемый сетевой шнур предназначен для использования только с данным аппаратом. Не используйте его
с другой аппаратурой.

6 САБВУФЕР

2 ФРОНТАЛЬНАЯ (П)

1 ФРОНТАЛЬНАЯ (Л)

4 ТЫЛОВАЯ (П)

3 ТЫЛОВАЯ (Л)

5 ЦЕНТРАЛЬНАЯ

Наклейка для акустического кабеля

+ : Белый
– : Синий

Вставьте!

Не вставляйте
кабели без
изоляции.

RQTX0113-R_1RU_18.indd 8

RQTX0113-R_1RU_18.indd 8

1/29/08 11:27:29 AM

1/29/08 11:27:29 AM

Р

У

ССКИЙ ЯЗЫК

9

RQT8043

RQTX01

1

3

ПЕРЕД ЭК

СПЛУ

А

ТАЦИЕЙ

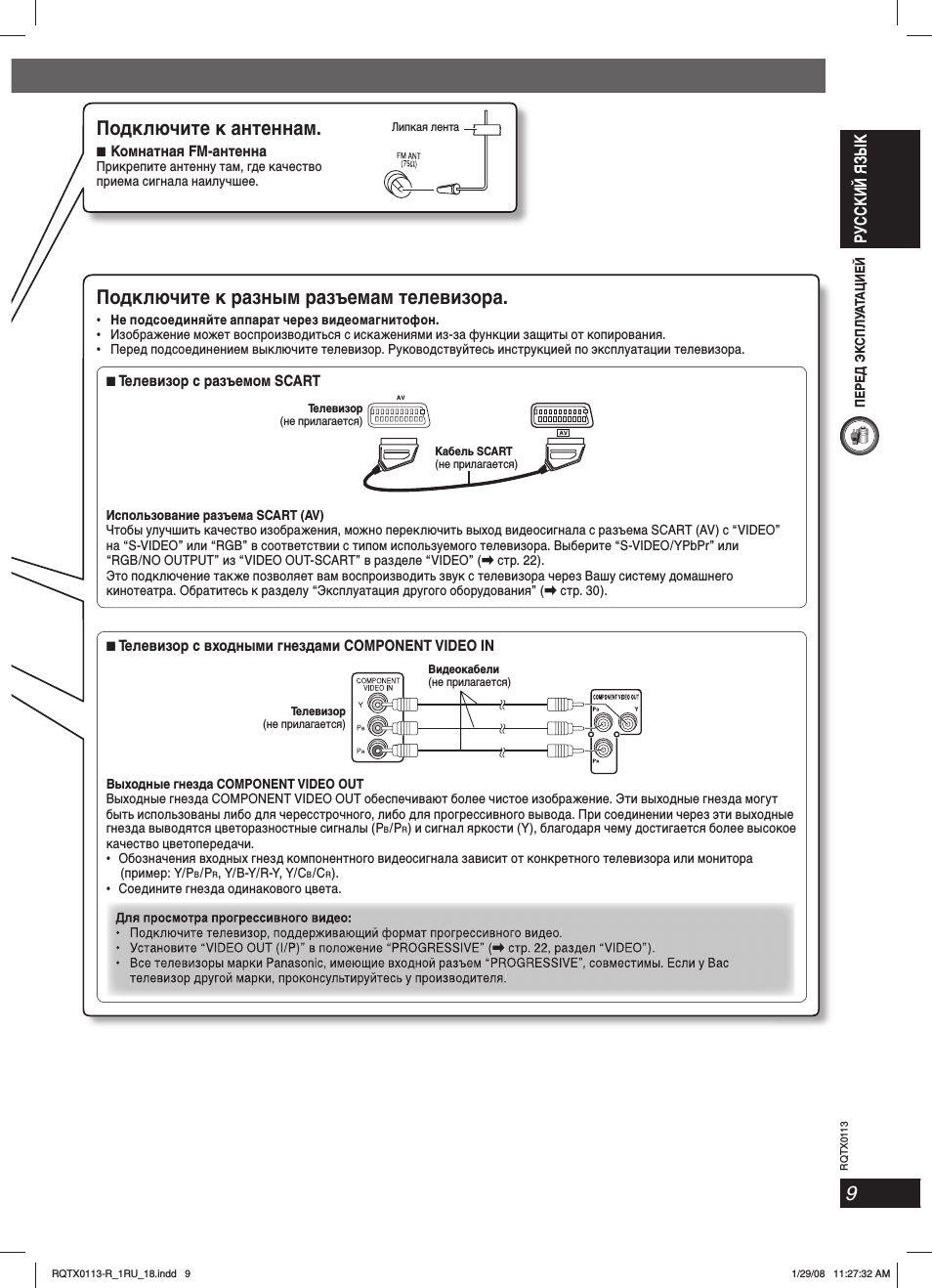

Подключите к антеннам.

7 Комнатная FM-антенна

Прикрепите антенну там, где качество
приема сигнала наилучшее.

Подключите к разным разъемам телевизора.

•

Не подсоединяйте аппарат через видеомагнитофон.

•

Изображение может воспроизводиться с искажениями из-за функции защиты от копирования.

•

Перед подсоединением выключите телевизор. Руководствуйтесь инструкцией по эксплуатации телевизора.

7 Телевизор с разъемом SCART

Телевизор

(не прилагается)

Кабель SCART
(не прилагается)

Использование разъема SCART (AV)
Чтобы улучшить качество изображения, можно переключить выход видеосигнала с разъема SCART (AV) с “VIDEO”
на “S-VIDEO” или “RGB” в соответствии с типом используемого телевизора. Выберите “S-VIDEO/YPbPr” или
“RGB/NO OUTPUT” из “VIDEO OUT-SCART” в разделе “VIDEO” (

\ стр. 22).

Это подключение также позволяет вам воспроизводить звук с телевизора через Вашу систему домашнего
кинотеатра. Обратитесь к разделу “Эксплуатация другого оборудования” (

\ стр. 30).

7 Телевизор с входными гнездами COMPONENT VIDEO IN

Телевизор

(не прилагается)

Видеокабели
(не прилагается)

Выходные гнезда COMPONENT VIDEO OUT
Выходные гнезда COMPONENT VIDEO OUT обеспечивают более чистое изображение. Эти выходные гнезда могут
быть использованы либо для чересстрочного, либо для прогрессивного вывода. При соединении через эти выходные
гнезда выводятся цветоразностные сигналы (P

B

/P

R

) и сигнал яркости (Y), благодаря чему достигается более высокое

качество цветопередачи.
•

Обозначения входных гнезд компонентного видеосигнала зависит от конкретного телевизора или монитора

(пример: Y/P

B

/P

R

, Y/B-Y/R-Y, Y/C

B

/C

R

).

•

Соедините гнезда одинакового цвета.

Липкая лента

RQTX0113-R_1RU_18.indd 9

RQTX0113-R_1RU_18.indd 9

1/29/08 11:27:32 AM

1/29/08 11:27:32 AM

Другие варианты установки акустических систем, Подсоединение дополнительной антенны, Простая установка (продолжение)

Ру сский язык Чат поддержки

• Изображение
• Текст

ПЕРЕД ЭК

СПЛУ

А

ТАЦИЕЙ

Р

У

ССКИЙ ЯЗЫК

10

RQT8043

RQTX01

1

3

Простая установка (продолжение)

Другие варианты установки акустических систем

Другие варианты установки акустических систем

7 Крепление на стене

Возможно крепление фронтальной, тыловой и центральной акустических систем на стене.

•

Стены или колонны, к которым крепятся акустические системы, должны выдерживать нагрузку, равную 10 кг

на один шуруп. При настенном монтаже акустических систем проконсультируйтесь с квалифицированным
специалистом-строителем. Неправильный монтаж может привести к повреждению стены и акустических систем.

1

Вверните шуруп (не прилагается) в стену.

2

Закрепите акустические системы на шурупах так, чтобы они надежно зафиксировались в отверстиях.

Ø

4,0 мм

Ø

7,5 до 9,5 мм

4,0 до 6,0 мм

Стена или колонна

Фронтальные и тыловые
акустические системы

Центральная
акустическая система

Подсоединение дополнительной антенны

Подсоединение дополнительной антенны

Если качество приема радиостанций плохое, используйте наружную антенну.

Примечание

•

Отсоединяйте наружную антенну, когда аппарат не используется.

•

Нельзя использовать наружную антенну во время грозы.

Наружная FM-антенна

(Использование телевизионной антенны)

Задняя панель
аппарата

Наружная FM-антенна
(не прилагается)

75



коаксиальный кабель
(не прилагается)

•

Отсоедините комнатную FM-антенну.

•

Наружная антенна должна быть установлена квалифицированным специалистом.

RQTX0113-R_1RU_18.indd 10

RQTX0113-R_1RU_18.indd 10

1/29/08 11:27:35 AM

1/29/08 11:27:35 AM

Нажмите на кнопку для помощи

Инструкция по эксплуатации

DVD-система домашнего кинотеатра

Модель № SC-PT160

Перед подключением, эксплуатацией или настройкой аппарата полностью прочтите
данную инструкцию. Сохраните инструкцию для дальнейших справок.

Внешний вид аппарата может отличаться от приведенного на рисунке.

Региональный код

Проигрыватель воспроизводит DVD-диски, имеющие наклейку с
региональным кодом “5” или “ALL”.

Пример:

Разъем USB для MP3 плееров стp. 31

EE

UrRu

RQTX0113-1R

L1207NC1028

Уважаемый покупатель

Благодарим Вас за покупку данного изделия. Для обеспечения его оптимальной

функциональности и безопасности, пожалуйста, внимательно прочитайте настоящую инструкцию.

Для выполнения операций, описанных в данной инструкции, в основном используется пульт

дистанционного управления; но их также можно выполнить и на основном аппарате, если кнопки

управления совпадают.

РУССКИЙ ЯЗЫК

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

Система
Основной аппарат
Фронтальные акустические системы
Центральная акустическая система
Тыловые акустические системы
Сабвуфер

SC-PT160
SA-PT160
SB-HF150
SB-HC150
SB-HS151

SB-HW150 (Черный) или SB-W340 (Серебряный)

Сетевая розетка должна быть расположена вблизи
оборудования, и быть легко доступной.
Вилка сетевого шнура питания должна оставаться
быстро доступной.
Чтобы полностью отсоединить этот аппарат от сети
переменного тока, отсоедините вилку сетевого шнура
питания от розетки переменного тока.

2

RQT8043

RQTX0113

— Если Вы увидите такой символ —

Информация по обращению с отходами для стран, не
входящих в Европейский Союз

Действие этого символа распространяется
только на Европейский Союз.
Если Вы собираетесь выбросить данный
продукт, узнайте в местных органах власти
или у дилера, как следует поступать с
отходами такого типа.

Информация для покупателя

Название продукции: DVD-система домашнего

Название страны
производителя:

Название производителя: Мацушита Электрик

Юридический адрес: 1006 Кадома, Осака, Япония

Дата производства: Вы можете уточнить год и месяц по
серийному номеру на табличке.
Пример маркировки—Серийный номер № XX6AXXXXXXX
(X-любая цифра или буква)
Год: Трeтья цифра в серийном номере (6—2006, 7—2007, …)
Месяц: Четвeртая бyква в серийном номере (А—Январь,
В—Февраль, …L—Декабрь)
Примечание: Сентябрь может указываться как “S” вместо “I”.

Дополнительная информация: Пожалуйста внимательно

Установленный производителем в порядке п. 2 ст. 5
федерального закона РФ “О защите прав потребителей”
срок службы данного изделия равен 7 годам с даты
производства при условии, что изделие используется
в строгом соответствии с настоящей инструкцией по
эксплуатации и применимыми техническими стандартами.

кинотеатра

Основной аппарат:
Фронтальные акустические
системы: Kитай
Центральная акустическая
система: Kитай
Тыловые акустические
системы: Kитай
Сабвуфер: Kитай

Индастриал Ко., Лтд.

прочитайте инструкцию по
эксплуатации.

Малайзия

Меры предосторожности

Размещение

Аппарат должен устанавливаться на ровной
горизонтальной поверхности в местах,
защищенных от воздействия прямых
солнечных лучей, высоких температур,
высокой влажности и сильной вибрации.
Влияние вышеуказанных факторов может
привести к повреждению корпуса и других
компонентов аппарата, сократив тем самым
срок службы аппарата.

Не ставьте на аппарат тяжелые предметы.

Напряжение

Не используйте источники питания
высокого напряжения. Это может привести
к перегрузке аппарата и возгоранию.

Нельзя использовать источники питания
постоянного тока. Тщательно проверьте
источник питания, прежде чем установить
аппарат на корабле или в другом месте, где
используется постоянный ток.

Меры предосторожности при обращении с
сетевым шнуром

Убедитесь в том, что сетевой шнур
правильно подсоединен и не поврежден.
Ненадежное подсоединение и повреждение
сетевого шнура может привести к
возгоранию или поражению электрическим
током. Не тяните и не сгибайте шнур, не
ставьте на него тяжелые предметы.

При вынимании вилки из розетки крепко
держитесь за вилку. Если тянуть за шнур,
возможно поражение электрическим током.

Не прикасайтесь к сетевой вилке влажными
руками. Это может привести к поражению
электрическим током.

РУССКИЙ ЯЗЫК

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

(Боковая панель
аппарата)

(Bнyтpи
aппapaтa)

Посторонние предметы

Следите, чтобы металлические предметы
не попали внутрь аппарата. Это может
привести к поражению электрическим
током или неполадкам.

Следите, чтобы внутрь аппарата не
пролилась жидкость. Это может привести
к поражению электрическим током или
неполадкам. Если пролилась жидкость,
немедленно отсоедините аппарат от
сетевой розетки и свяжитесь с Вашим
дилером.

Не распыляйте на аппарат или внутрь
аппарата инсектициды. В их состав
входят горючие газы, которые могут
воспламениться при попадании внутрь
аппарата.

Техническое обслуживание

Не пытайтесь ремонтировать аппарат
самостоятельно.Если прерывается звук,
не светятся индикаторы, идет дым, или
Вы столкнулись с другими неполадками,
не описанными в настоящей инструкции,
отсоедините сетевой шнур и свяжитесь
с Вашим дилером или с авторизованным
сервисным центром. Выполнение ремонта,
разборки или восстановления функций
аппарата некомпетентными лицами может
привести к поражению электрическим
током или к возгоранию.

Продлите срок службы аппарата,
отсоединяя его от сети, если не
собираетесь использовать аппарат в
течение длительного периода времени.

RQTX0113

3

RQT8043

Список кодов языков

Абхазский: 6566 Датский: 6865 Итальянский: 7384 Норвежский: 7879 Шведский: 8386
Аварский: 6565 Голландский: 7876 Японский: 7465 Ория: 7982 Тагальский: 8476
Африкаанс: 6570 Английский: 6978 Яванский: 7487 Пашто, пушто: 8083 Таджикский: 8471
Албанский: 8381 Эсперанто: 6979 Каннада: 7578 Персидский: 7065 Тамильский: 8465
Амехарский: 6577 Эстонский: 6984 Кашмирский: 7583 Польский: 8076 Татарский: 8484
Арабский: 6582 Фарейский: 7079 Казахский: 7575 Португальский: 8084 Телугу: 8469
Армянский: 7289 Фиджи: 7074 Киргизский: 7589 Пенджаби: 8065 Тайский: 8472

РУССКИЙ ЯЗЫК

Ассамский: 6583 Финский: 7073 Корейский: 7579 Кечуа: 8185 Тибетский: 6679
Аймара: 6589 Французский: 7082 Курдский: 7585 Ретороманский: 8277 Тигриния: 8473
Азербайджанский: 6590 Фризский: 7089 Лаосский: 7679 Румынский: 8279 Тонга: 8479
Башкирский: 6665 Галисийский: 7176 Латинский: 7665 Русский: 8285 Турецкий: 8482
Баскский: 6985 Грузинский: 7565 Латышский: 7686 Самоанский: 8377 Туркменский: 8475
Бенгали; Бангла: 6678 Немецкий: 6869 Лингала: 7678 Санскрит: 8365 Тви: 8487

Бутани: 6890 Греческий: 6976 Литовский: 7684

Бихари: 6672 Гренландский: 7576 Македонский: 7775 Сербский: 8382 Урду: 8582

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

Бретонский: 6682 Гуарани: 7178 Малагасийский: 7771
Болгарский: 6671 Гуджарати: 7185 Малайский: 7783 Шона: 8378 Вьетнамский: 8673
Бирманский: 7789 Хауса: 7265 Малаяльский: 7776 Синдхи: 8368 Волапюк: 8679
Белорусский: 6669 Иврит: 7387 Мальтийский: 7784 Сингальский: 8373 Валлийский: 6789
Камбоджийский: 7577 Хинди: 7273 Маори: 7773 Словацкий: 8375 Волоф: 8779
Каталанский: 6765 Венгерский: 7285 Маратхи: 7782 Словенский: 8376 Кхоса: 8872
Китайский: 9072 Исландский: 7383 Молдавский: 7779 Сомали: 8379 Идиш: 7473
Корсиканский: 6779 Индонезийский: 7378 Монгольский: 7778 Испанский: 6983 Йоруба: 8979
Хорватский: 7282 Интерлингва: 7365 Науру: 7865 Суданский: 8385 Зулусский: 9085
Чешский: 6783 Ирландский: 7165 Непальский: 7869 Суахили: 8387

Шотландский
гаэльский: 7168

Сербскохорватский

: 8372 Узбекский: 8590

Украинский: 8575

4

RQT8043

Изготовлено по лицензии фирмы Dolby Laboratories.
Долби, Dolby, Pro Logic и символ с двойным “D”-товарные
знаки фирмы Dolby Laboratories.

“DTS” и “DTS Digital Surround” являются
зарегистрированными торговыми марками компании DTS,
Inc.

Номера патента США 6,836,549; 6,381,747; 7,050,698;
6,516,132; и 5,583,936.

Данное изделие включает технологию защиты авторских
прав, защищенную патентами США и другими правами на
объекты интеллектуальной собственности. Использование
данной технологии защиты авторских прав должно быть
одобрено корпорацией Macrovision, и она предназначена
для использования в быту и другого ограниченного
использования для просмотра, если только иное не
одобрено корпорацией Macrovision. Запрещается обратный
инжиниринг и демонтаж изделия.

Windows Media и логотип Windows являются торговыми
марками или зарегистрированными торговыми марками
Microsoft Corporation в Соединенных Штатах и/или других
странах.

Это изделие защищено определенными законами по
защите интеллектуальной собственности корпорации
Microsoft и третьих сторон. Использование или
распространение такой технологии за пределами этого
продукта запрещается без лицензии корпорации Microsoft
или уполномоченного представителя корпорации Microsoft
и третьих сторон.

WMA – это формат сжатия, разработанный корпорацией
Microsoft. У этого формата качество звучания такое же,

RQTX0113

как у формата MP3, однако размер файла меньше, чем
файл формата MP3.

Данное изделие лицензировано в рамках пакетной
лицензии на патент визуального формата
MPEG-4 для личного и некоммерческого использования
потребителем для (i) кодирования видео в соответствии
с визуальным стандартом MPEG-4 (“MPEG-4 Video”)
и/или (ii) декодирования MPEG-4 видео, которое было
закодировано потребителем в результате личной или
некоммерческой деятельности и/или было получено
потребителем от производителя видео, имеющего
лицензию MPEG LA на производство видеоформата
MPEG-4. Для какого-либо другого использования
лицензия не предоставляется, и ее предоставление
не подразумевается. Дополнительная информация,
сваязанная с использованием в рекламных, внутренних
и коммерческих целях и с лицензированием, может быть
получена у MPEG LA, LLC. См. http://www.mpegla.com.

Изделие, официально
сертифицированное DivX

®

Certified.

®

Воспроизводит видео DivX
всех версий (в том числе

®

DivX

6) при стандартном
воспроизведении файлов
мультимедиа DivX®.

DivX, DivX Certified и
соответствующие логотипы
являются торговыми марками
DivX, Inc. и используются по
лицензии.

Содержание

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

Меры предосторожности ………………………………………………………………………………………3

Список кодов языков ……………………………………………………………………………………………4

Аксессуары ……………………………………………………………………………………………………………6

Подготовка пульта ДУ …………………………………………………………………………………………..6

Размещение гpoмкoгoвopитeлeй ………………………………………………………………………….7

Простая установка ………………………………………………………………………………………………..8

Выполнение соединений ………………………………………………………………………………………………………………………..8

Другие варианты установки акустических систем …………………………………………………………………………………10

Подсоединение дополнительной антенны …………………………………………………………………………………………….10

Выполнение быстрой установки QUICK SETUP …………………………………………………. 11

Информация о диске …………………………………………………………………………………………..12

Диски, которые могут воспроизводиться ………………………………………………………………………………………………12

Обзор кнопок управления …………………………………………………………………………………..13

Основной аппарат / Пульт ДУ ……………………………………………………………………………………………………………….13

ОПЕРАЦИИ С ДИСКАМИ

Диск — Основные режимы воспроизведения ……………………………………………………14

Использование основного аппарата / Использование пульта ДУ ……………………………………………………………14

Улучшенное воспроизведение ……………………………………………………………………………16

Отображение текущих параметров воспроизведения ……………………………………………………………………………16

Программное воспроизведение и воспроизведение в произвольном порядке ………………………………………..16

Воспроизведение дисков с данными при использовании меню навигации. ……..17

Воспроизведение дисков с данными …………………………………………………………………………………………………….17

Воспроизведение RAM и DVD-R/-RW (DVD-VR) дисков …………………………………………………………………………17

Использование экранных меню ………………………………………………………………………….18

Меню функций …………………………………………………………………………………………………………………………………….18

Изменение установок плеера ……………………………………………………………………………..21

MAIN (главное) меню ……………………………………………………………………………………………………………………………21

Изменение времени задержки воспроизведения звука динамиками ……………………………………………………..23

О видеоматериале DivX VOD………………………………………………………………………………………………………………..24

Советы по созданию дисков с данными ……………………………………………………………………………………………….24

ДРУГИЕ ОПЕРАЦИИ

РУССКИЙ ЯЗЫК

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

Использование радио ………………………………………………………………………………………….26

Ручная настройка ………………………………………………………………………………………………………………………………..26

Автоматическая предустановка …………………………………………………………………………………………………………..26

Выбор предустановленных каналов ……………………………………………………………………………………………………..26

Использование звуковых эффектов …………………………………………………………………..27

Усиление звука центральной акустической системы: Центральный фокус …………………………………………….27

Регулировка количества басов: Уровень звука сабвуфера ……………………………………………………………………27

Изменение качества звука: Режим эквалайзера (EQ) …………………………………………………………………………..27

Усиление стерео звука: Dolby Pro Logic II ……………………………………………………………………………………………..27

Усиление стерео звука: Super Surround ………………………………………………………………………………………………..27

Регулировка уровня громкости каждой акустической системы: Регулировки уровня звука

акустических систем …………………………………………………………………………………………………………………………28

Воспроизведение Караоке ………………………………………………………………………………….28

Воспроизведение караоке с DVD и VCD караоке …………………………………………………………………………………..28

Воспроизведение караоке с другими источниками ………………………………………………………………………………..29

Pегулировка уровня громкости микрофона …………………………………………………………………………………………..29

Добавление эхо-эффекта …………………………………………………………………………………………………………………….29

Функция отмены вокала ………………………………………………………………………………………………………………………29

Изменение высоты ………………………………………………………………………………………………………………………………29

Эксплуатация другого оборудования …………………………………………………………………30

Факультативное аудио соединение для кассетных видеомагнитофонов ………………………………………………..30

Факультативное соединение для декодера каналов кабельного телевидения ……………………………………….30

Подключение к дополнительному разъему USB и порядок работы ……………………………………………………….31

Управление телевизором …………………………………………………………………………………………………………………….32

Замена основного аппарата и пульта дистанционного управления …………………………………………………………32

СПРАВОЧНЫЙ МАТЕРИАЛ

Руководство по устранению неполадок……………………………………………………………..33

Глоссарий …………………………………………………………………………………………………………….36

Технические характеристики ………………………………………………………………………………37

Уход и техническое обслуживание ……………………………………………………………………..39

RQTX0113

5

RQT8043

Аксессуары

Проверьте комплектность поставки аксессуаров.

1 Пульт ДУ

(N2QAYB000092)

РУССКИЙ ЯЗЫК

2 Батарейки для пульта ДУ

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

Подготовка пульта ДУ

1 Комнатная FM-антенна

1 Сетевой шнур

1 Лист с наклейками для

акустических кабелей





,CH

,CH

#%.4%2

&2/.4

3522/5.$

&2/.4

3522/5.$

#%.4%2

,CH

,CH









2CH

7//&%2

2CH

&2/.4

3522/5.$

35″

35″

&2/.4

3522/5.$

7//&%2

2CH

2CH





1 Микрофон

1 Демонстрационный

DVD-диск

6

RQT8043

1 Вставьте так, чтобы

полюса (+ и –)
батареек совпадали с
обозначениями на
пульте ДУ

R6/LR6, AA

ПРЕДУПРЕЖДЕНИЕ

При неправильной замене аккумулятора
возникает опасность взрыва. Производить замену,
используя только тот же тип аккумулятора,
или равноценный ему, рекомендуемый
производителем. Размещение в отходы
использованных аккумуляторов производить
согласно инструкциям производителя.

• He используйте батареи перезаряжаемого тила.

• Нельзя допускать нагрев или контакт с пламенем.

• Нельзя оставлять батарейку(и) в автомобилях, не

RQTX0113

защищенных от воздействия прямых солнечных лучей
в течение длительного времени с закрытыми дверями и
окнами.

Нельзя:

• использовать старые и новые батарейки вместе.

• одновременно использовать батарейки разных типов.

• разбирать или допускать короткое замыкание батареек.

• пытаться перезаряжать щелочные или марганцевые

батарейки.

• использовать батарейки со снятой оболочкой.

Неправильное использование батареек может вызвать
вытекание электролита, что в свою очередь может
серьезно повредить пульт дистанционного управления.

Вынимайте батарейки, если пульт ДУ не будет
использоваться в течение длительного времени. Храните
их в прохладном темном месте.

7 Использование

Находясь непосредственно перед аппаратом, направьте
на датчик сигнала дистанционного управления
(\ стp. 13), избегая препятствий, с максимального
расстояния 7 метров.

Размещение гpoмкoгoвopитeлeй

От правильности установки акустических систем зависит воспроизведение басов и звуковое поле. Обратите внимание на
следующие моменты:

• Размещайте акустические системы на плоских устойчивых опорах.

• Размещение акустических систем слишком близко к полу, стенам и углам может привести к излишнему усилению басов.

Занавесьте стены и окна толстыми шторами.

РУССКИЙ ЯЗЫК

1

ФРОНТАЛЬНЫЕ

(Л, П)

2

ТЫЛОВЫЕ

(Л, П)

3

ЦЕНТРАЛЬНАЯ

4

САБВУФЕР

Пример установки

Разместите фронтальные, центральную и тыловые акустические системы примерно на одинаковое расстояние от места
слушателя. На рисунке указаны приблизительные величины углов.

Основной
аппарат

• Другие варианты установки акустических систем (\ стp. 10).

• Используйте только прилагаемые акустические

системы

Использование других акустических систем может

привести к повреждению аппарата и отрицательно
сказаться на качестве звучания.

• Установите акустические системы на ровную

горизонтальную поверхность, чтобы они не могли упасть.
Если размещение акустических систем на ровной
горизонтальной поверхности невозможно, следует
принять соответствующие меры, предотвращающие их
падение.

Основной аппарат

• Для обеспечения надлежащей вентиляции акустические

системы должны располагаться не ближе 10 мм от
системы.

• Для обеспечения хорошей вентиляции и поддержания

необходимого тока воздуха около устройства оставьте,
по крайней мере, 5 см свободного пространства со всех
сторон.

• Не блокируйте вентиляционные отверстия устройства.

Центральная акустическая система

• Если расположить центральную акустическую систему

непосредственно на телевизоре, то вибрация, вызванная
акустической системой, может привести к искажению
изображения на экране. Поставьте центральную
акустическую систему на стойку или полку.

• Во избежание падения акустических систем, не ставьте их

непосредственно на телевизор.

Сабвуфер

• Поставьте справа или слева от телевизора на полу или

на устойчивой полке так, чтобы не возникало вибрации.
Оставьте свободное пространство 30 см от телевизора.

E

Внимание

Пример: Фронтальный динамик

• Не трогайте руками

диффузор динамика.

Примечание

• Воспроизведение звука на высокой громкости в течение

длительного периода времени может привести к повреждению
акустических систем или сокращению их срока службы.

• Во избежание повреждения уменьшайте громкость в следующих

случаях:

– При воспроизведении искаженного звука.
– Если акустические системы воспроизводят звук с

реверберацией из-за проигрывателя, помехи во время приема
передач FM, непрерывный сигнал с осциллографа, тестового
диска или электронного инструмента.

– При регулировке качества звука.
– При включении или выключении аппарата.

При нарушении цветопередачи на экране телевизора

Фронтальная и центральная акустическая системы
предназначены для использования рядом с телевизором,
однако они могут вызвать искажение изображения на экране
некоторых моделей телевизоров и при использовании
отдельных установочных комбинаций.

В этом случае следует отключить телевизор
приблизительно на 30 минут.

Функция размагничивания телевизора поможет избавиться
от проблемы. Если же неполадки не исчезают, отодвиньте
акустические системы подальше от телевизора.

Предупреждение

• Используйте эти громкоговорители только с
рекомендуемой системой. Несоблюдение этого
требования может привести к повреждению
усилителя и динамиков, а также к пожару. В случае
повреждения или видимого изменения характера
работы обратитесь к специалисту.

• Не пытайтесь закрепить акустические системы
на стенах каким-либо иным способом, кроме
описанного в настоящей инструкции.

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

RQTX0113

7

RQT8043

Простая установка

Выполнение соединенийВыполнение соединений

Подключайте вилку электропитания переменного тока только после того, как произведено подключение
всех других соединений.

• Перед подключением убедитесь, что у Вас имеется все дополнительное оборудование.

Экономия электроэнергии

Основной аппарат потребляет небольшое количество электроэнергии (около 1 Вт), даже когда он находится в режиме
ожидания. Для экономии электроэнергии отсоединяйте аппарат от сетевой розетки, если он не будет использоваться в
течение длительного периода времени. После подсоединения аппарата потребуется восстановление некоторых элементов в

РУССКИЙ ЯЗЫК

памяти.

Подключите к источнику электропитания.

Примечание

Прилагаемый сетевой шнур предназначен для использования только с данным аппаратом. Не используйте его
с другой аппаратурой.

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

К сетевой розетке

Подключите к динамикам.

Прикрепите наклейки для акустических кабелей, чтобы облегчить подсоединение.

Не допускайте перекрещивания
(короткого замыкания) или
неправильного соединения
положительных и отрицательных
проводов акустических систем. Это
может привести к повреждению
акустических систем.

Не вставляйте
кабели без
изоляции.

6 САБВУФЕР

Наклейка для акустического кабеля

4 ТЫЛОВАЯ (П)

5 ЦЕНТРАЛЬНАЯ

2 ФРОНТАЛЬНАЯ (П)

1 ФРОНТАЛЬНАЯ (Л)

8

RQT8043

3 ТЫЛОВАЯ (Л)

RQTX0113

Вставьте!

+ : Белый
– : Синий

Подключите к антеннам.

Липкая лента

7 Комнатная FM-антенна

Прикрепите антенну там, где качество
приема сигнала наилучшее.

Подключите к разным разъемам телевизора.

• Не подсоединяйте аппарат через видеомагнитофон.

• Изображение может воспроизводиться с искажениями из-за функции защиты от копирования.

• Перед подсоединением выключите телевизор. Руководствуйтесь инструкцией по эксплуатации телевизора.

7 Телевизор с разъемом SCART

Телевизор

(не прилагается)

Кабель SCART

(не прилагается)

Использование разъема SCART (AV)

Чтобы улучшить качество изображения, можно переключить выход видеосигнала с разъема SCART (AV) с “VIDEO”
на “S-VIDEO” или “RGB” в соответствии с типом используемого телевизора. Выберите “S-VIDEO/YPbPr” или
“RGB/NO OUTPUT” из “VIDEO OUT-SCART” в разделе “VIDEO” (\ стр. 22).
Это подключение также позволяет вам воспроизводить звук с телевизора через Вашу систему домашнего
кинотеатра. Обратитесь к разделу “Эксплуатация другого оборудования” (\ стр. 30).

РУССКИЙ ЯЗЫК

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

7 Телевизор с входными гнездами COMPONENT VIDEO IN

Видеокабели

(не прилагается)

Телевизор

(не прилагается)

Выходные гнезда COMPONENT VIDEO OUT

Выходные гнезда COMPONENT VIDEO OUT обеспечивают более чистое изображение. Эти выходные гнезда могут
быть использованы либо для чересстрочного, либо для прогрессивного вывода. При соединении через эти выходные
гнезда выводятся цветоразностные сигналы (PB/PR) и сигнал яркости (Y), благодаря чему достигается более высокое
качество цветопередачи.

• Обозначения входных гнезд компонентного видеосигнала зависит от конкретного телевизора или монитора

(пример: Y/PB/PR, Y/B-Y/R-Y, Y/CB /CR).

• Соедините гнезда одинакового цвета.

RQTX0113

9

RQT8043

Простая установка (продолжение)

Другие варианты установки акустических системДругие варианты установки акустических систем

7 Крепление на стене

Возможно крепление фронтальной, тыловой и центральной акустических систем на стене.

• Стены или колонны, к которым крепятся акустические системы, должны выдерживать нагрузку, равную 10 кг

на один шуруп. При настенном монтаже акустических систем проконсультируйтесь с квалифицированным
специалистом-строителем. Неправильный монтаж может привести к повреждению стены и акустических систем.

1 Вверните шуруп (не прилагается) в стену.
2 Закрепите акустические системы на шурупах так, чтобы они надежно зафиксировались в отверстиях.

РУССКИЙ ЯЗЫК

Фронтальные и тыловые
акустические системы

Центральная
акустическая система

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

Подсоединение дополнительной антенныПодсоединение дополнительной антенны

Если качество приема радиостанций плохое, используйте наружную антенну.

Примечание

• Отсоединяйте наружную антенну, когда аппарат не используется.

• Нельзя использовать наружную антенну во время грозы.

Наружная FM-антенна

(Использование телевизионной антенны)

Ø4,0 мм

Стена или колонна

Наружная FM-антенна
(не прилагается)

Ø7,5 до 9,5 мм

4,0 до 6,0 мм

10

RQT8043

Задняя панель
аппарата

• Отсоедините комнатную FM-антенну.

• Наружная антенна должна быть установлена квалифицированным специалистом.

RQTX0113

75
коаксиальный кабель
(не прилагается)

Выполнение быстрой установки QUICK SETUP

Окно быстрой установки QUICK SETUP помогает выполнить необходимые установки.

Для воспроизведения изображения с главного аппарата включите телевизор и измените режим включения телевизора,
который соединен с главным аппаратом (пример: VIDEO 1, AV 1, и т.д.).

Чтобы изменить режим включения телевизора, прочтите его инструкцию по эксплуатации.

• Данный пульт ДУ способен выполнять некоторые основные операции телевизора (\ стр. 32).

2

Выберите
“DVD/CD”

1

Включите
основной
аппарат.

3

Отображение окна
БЫСТРОЙ УСТАНОВКИ
(QUICK SETUP).

(Нажмите и удерживайте)

4

Выполните установки,
следуя сообщениям.

5

Завершение
БЫСТРОЙ УСТАНОВКИ
(QUICK SETUP).

РУССКИЙ ЯЗЫК

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

6

Нажмите для выхода.

Для последующего изменения настроек

Выберите “QUICK SETUP” в разделе “OTHERS” (\ стр. 23).

7 Детали настройки

Язык меню

Выберите язык для отображения
экранных сообщений.

Тип ТВ

Выберите в соответствии с типом
телевизора.

Форматное соотношение ТВ

Выберите установку в соответствии
с используемым телевизором и
Вашими предпочтениями.

VIDEO OUT – SCART

Выберите формат видеосигнала для
вывода через гнездо SCART (AV) и
компонентный выход.

• Подчеркнутые пункты в приведенной выше таблице являются настройками изготовителя.

• ENGLISH • FRANÇAIS • ESPAÑOL • DEUTSCH

• РУССКИЙ • MAGYAR • ČESKY • POLSKI

• STANDARD • CRT • LCD

• PROJECTION • PLASMA

• 4:3 PAN&SCAN • 4:3 LETTERBOX • 4:3 ZOOM

• 16:9 NORMAL • 16:9 SHRINK • 16:9 ZOOM

• VIDEO/YPbPr • S–VIDEO/YPbPr • RGB/NO OUTPUT

RQTX0113

11

RQT8043

Информация о диске

Диски, которые могут воспроизводитьсяДиски, которые могут воспроизводиться

7 Коммерческие диски

Диск Логотип

Обозначение

в данных

инструкциях

Примечания

DVD-Video

Диски высокого качества с фильмами и музыкой.

РУССКИЙ ЯЗЫК

Video CD

CD

7 Диски с записями (‡: Воспроизведение возможно, *: Воспроизведение невозможно)

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

Диск Логотип

DVD-RAM

DVD-R/RW

DVD-R DL

+R/+RW —

+R DL —

CD-R/RW

*1

———

• Из-за расхождений, связанных с типами дисков, условиями записи, методами записи или способом создания файлов,

воспроизведение всех вышеуказанных дисков может быть невозможно. (\ стр. 24, Советы по созданию дисков с данными).

Записано на DVD

видеомагнитофоне,

‡

‡‡

* 3

‡

*

*

Музыкальные диски с видео изображением.
Включая SVCD (удовлетворяющий стандарту IEC62107).

Диски с музыкой.

и т.д.

* 2

—

‡

(

‡)

(

‡)

Записано на персональном компьютере, и т.д.

* 4

*

*

*****

* 5

* 5

*****

*****

‡‡‡

‡‡‡‡

‡‡‡‡‡

* 9

* 8

‡

Завершение

Не

обязательно

Обязательно

Обязательно

Обязательно

Обязательно

Обязательно

*6

*7

12

RQT8043

*1

Данное устройство может воспроизводить диски CD-R/RW, записанные в формате CD-DA или Video CD.

*2

Диски, записанные на DVD видеомагнитофонах или DVD видеокамерах и т.п. при использовании Версии 1.1 Формата Видео Записи (единый

стандарт видео записи).

*3

Диски, записанные на DVD видеомагнитофонах или DVD видео камерах в формате видеозаписи версии 1.2 (объединенный стандарт

видеозаписи).

*4

Диски, записанные на DVD видеомагнитофонах или DVD видео камерах в формате DVD-Video.

*5

Диски, записанные не в формате DVD-Video. По этой причине некоторые функции могут быть недоступны.

*6

Процесс, который позволяет воспроизводить на совместимом оборудовании. Для воспроизведения диска, который отображается данным

устройством как “обязательный”, вначале необходимо завершить запись информации на диск при помощи устройства, на котором
производилась запись информации на него.

*7

Это можно сделать также путем закрытия сессии.

*8

Данные MPEG4, записанные мультимедийной видеокамерой Panasonic на карту памяти SD или DVD видеомагнитофоном [в соответствии с

техническими требованиями SD VIDEO (стандарт ASF)/MPEG4 (Simple Profile) для видео систем/G.726 для аудио систем].

*9

Функции DivX Ultra не поддерживаются.

Примечание об использовании дисков DualDisc

Цифровая аудио сторона диска DualDisc не соответствует
техническим характеристикам, присущим стандарту цифровых
аудио компакт-дисков (CD-DA), поэтому при воспроизведении
могут возникнуть проблемы.

7 Видеосистемы

• Данный аппарат может воспроизводить видеозаписи

в системах PAL и NTSC, если телевизор совместим с
системой, использованной на диске.

• Диски PAL не могут правильно воспроизводиться на

экране телевизора системы NTSC.

7 Диски, которые не могут воспроизводиться

DVD-RW версия 1.0, DVD-Audio, DVD-ROM, CD-ROM, CDV,
CD-G, SACD, Photo CD, DVD-RAM, которые невозможно

RQTX0113

вынуть из картриджа, 2,6-ГБ и 5,2-ГБ DVD-RAM и “Chaoji

• Данный аппарат может преобразовывать сигналы NTSC

в формат PAL 60 для просмотра на экране телевизора
системы PAL (\ стp. 22, “NTSC DISC OUT” в разделе

“VIDEO”).
VCD”, доступные в продаже, включая CVD, DVCD и SVCD,
которые не соответствуют стандарту IEC62107.

Обзор кнопок управления

Основной аппаратОсновной аппарат

Bключатель питания standby/on [y/I] (14)

Нажмите включатель, чтобьı переключить
аппарат из режима “включено” в режим
ожидания и наоборот. В режиме ожидания
аппарат тем не менее потребляет небольшое
количество электроэнергии.

Индикатор питания [AC IN]

Этот индикатор горит, когда аппарат
подсоединен к штепсельной розетке.

Датчик сигнала
дистанционного
управления

Порт USB

Подключите USB устройство (31)

7/-TUNE MODE/–FM MODE

Остановка воспроизведения, Выбор режима (26),
Регулировка параметров приема FM (26)

Воспроизведение диска (14),
Запись в память принимаемых радиостанций (26)

Гнездо MIC

Подключите микрофон (28)

MIC LEVEL

Отрегулируйте уровень
сигнала микрофона (28)

Флуоресцентный
дисплей

Открыть или закрыть
лоток для диска (14)

+, – VOLUME

Увеличение или
уменьшение уровня
громкости (14)

РУССКИЙ ЯЗЫК

ПЕРЕД ЭКСПЛУАТАЦИЕЙ

Пульт ДУПульт ДУ

Режимы работы телевизора (32)

Включение/выключение аппарата (11)

Изменение режима входного видео сигнала

Выбор номера заголовков диска и т.д.,

Выбор заранее установленных радиостанций (26)

Отображение главного меню (15)

или списка программ (15)

Отображение экранного меню (18),

Отображение флуоресцентного дисплея

Данная функция дает возможность

автоматического выключения аппарата по

Для выбора “OFF” (ОТКЛЮЧИТЬ), нажмите и

Нажмите повторно и удерживайте кнопку

*

“AV” работает только при подключении кабеля scart (\ стр. 30).

истечении заданного времени.

SLEEP 30 SLEEP 60 SLEEP 90

OFF

удерживайте кнопку [—SLEEP].

Для проверки оставшегося времени

телевизора (32)

Ввод цифр (15)

Караоке (28)

аппарата (15),

SLEEP 120

Для отмены таймера

[—SLEEP].

Настройка громкости телевизора (32)
Выбор источника

DVD: DVD/CD (11)
FM (26)
EXT-IN: AV

Показывает условие воспроизведения
текущего диска (16)

Регулировка громкости аппарата (28)
Основные операции воспроизведения (15)

Отображение меню диска или списка
воспроизведения (15)

Выбор или подтверждение опций меню
на экране телевизора (11), покадровое
воспроизведение (15)

Возврат в предыдущее окно (15),
Отображение меню установки (11)

(27, 29) (27) (27)

Для временного отключения звука

Чтобы отменить

• Нажмите кнопку [MUTING] повторно или

настройте уровень громкости.

• Приглушение звука отменяется при

переключении аппарата в режим ожидания.

*

(32), AUX (30), USB (31)

(28) (16, 28)

(27)

RQTX0113

13

RQT8043

Диск — Основные режимы воспроизведения

Использование основного аппаратаИспользование основного аппарата

2

Выберите “DVD/CD”.

РУССКИЙ ЯЗЫК

3

Вставьте диск в лоток.

• Вставляйте двусторонние диски так, чтобы этикетка для

стороны, которая должна воспроизводиться, была сверху.

• Для DVD-RAM, перед использованием извлеките диски из

их кассет.

1

Включите
электропитание.

ОПЕРАЦИИ С ДИСКАМИ

Использование пульта ДУИспользование пульта ДУ

Кнопки с цифрами

DIRECT NAVIGATOR

CANCEL

4, ¢ ,

4, 3, SKIP

7, STOP

8, PAUSE

TOP MENU,

4

Настройте уровень громкости и начните
воспроизведение.

y

DVD

1, ¡ ,
SLOW/SEARCH

3, PLAY

MENU,
PLAY LIST

5, ∞, 2, 3,

ENTER

-RETURN

14

RQT8043

FL DISPLAY

RQTX0113

Остановить

Положение запоминается, когда на дисплее
отображается индикатор “RESUME”.

• Нажмите кнопку [ 3, PLAY] для возобновления

воспроизведения.

• Снова нажмите кнопку [ 7, STOP], чтобы

очистить позицию.

Пауза

• Для продолжения воспроизведения нажмите

[3, PLAY].

Поиск (во время воспроизведения)

• Скорость воспроизведения возрастает

до 5 раз.

• Для возврата к нормальной скорости

воспроизведения нажмите [ 3, PLAY].

Замедленное воспроизведение (в режиме паузы)

• Скорость воспроизведения возрастает

до 5 раз.

• Воспроизведение в замедленном

режиме применимо только для
воспроизведения в прямом
направлении.

• Кроме .

• Для возврата к нормальной скорости

воспроизведения нажмите [ 3, PLAY].

Введите номера

Отмена номеров

Меню диска

Отображение главного меню диска.

Отображение программ (\ стp. 17).

Отображает меню диска.

Отображение списка воспроизведения
(\ стp. 17).

(во время остановки)

Пример: Для выбора 12,

с управлением воспроизведением
(PBC)
Нажмите кнопку [7 , STOP] после чего
нажмите цифровые кнопки для отмены
функций управления воспроизведением.

Примечание

•

Цифровые кнопки могут работать в
соответствии с количеством треков видео
компакт диска.

РУССКИЙ ЯЗЫК

ОПЕРАЦИИ С ДИСКАМИ

Дисплей основного аппарата

Time display Информационный дисплей

SLIDE Информационный дисплей

Переход

Выбор элемента экранного меню

Выбор

Подтверждение

Выбор

с управлением воспроизведением (PBC)

Отображение меню диска.

Покадровое воспроизведение (в режиме паузы)

• Только для

воспроизведения вперед.

Возврат в предыдущее окно

Примечание

• ВО ВРЕМЯ ОТОБРАЖЕНИЯ МЕНЮ ДИСК ПРОДОЛЖАЕТ
ВРАЩАТЬСЯ.

После окончания нажмите кнопку [7 , STOP], чтобы сберечь
электродвигатель аппарата и экран телевизора.

•

На дисках +R /+RW общее число заголовков может отображаться
неправильно.

RQTX0113

15

RQT8043

Улучшенное воспроизведение

Отображение текущих параметров
воспроизведения

(во время воспроизведения)

Пример:

1

2 3 4

T1 C TIME 0:13:032

5 6

3

T1 C TIME 2:30:212

Сокращения OSD (отображение текущих параметров
воспроизведения) описаны ниже;
1 Номер текущего воспроизводимого элемента

РУССКИЙ ЯЗЫК

Пример: T = Раздел ( ) или Дорожка ( )
C = Содержание (

PG = Программа или

PL = Список воспроизведения (

2 Номер текущего воспроизводимого сегмента
Пример: C= Глава ( )
3 Истекшее или оставшееся время воспроизведения
(Для просмотра истекшего или оставшегося времени

воспроизведения нажмите кнопку [5, ∞].)

4 Условия режима воспроизведения
5 Условия воспроизведения

ОПЕРАЦИИ С ДИСКАМИ

6 Текущее положение воспроизведения

Примечание

Оставшееся время воспроизведения не может быть
просмотрено.

)

Пример:

VD V PROGRAMD

SELECT T I T LE T I T L CEH .AP

TITLE 1

T
TITLE 2
TITLE 3
TITLE 4
TITLE 5
TITLE 6
TITLE 7

RT :STA PLAY CLE ALLAR

1
2
3
4
5
6
7
8
9

10

VD V PROGRAMD

SELECT CHAPTER T I TL CEH .AP

ALL

CHA

P. 1
CHAP . 2
CHAP . 3
CHAP . 4
CHAP . 5
CHAP . 6
CHAP . 7
CHAP . 8
CHAP . 9

RT :STA PLAY CLE ALLLAR

2

1
2

2

3

3

4

3

5

5

6

5

7

5

8

5

9

2

10

2

1

2
6
3
1
5
7
8
1
4

2

Для выбора всех элементов

)

Нажмите кнопку [5, ∞], чтобы выбрать “ALL”.
Затем повторно нажмите кнопку [ENTER] для
подтверждения.

Удаление выбранного элемента программы

Нажмите кнопки [3, 5, ∞] для выбора номера

1.

программы.

2. Нажмите кнопку [CANCEL].

Удаление всей программы

Выберите “CLEAR ALL” при помощи кнопок [ 3 ], затем
нажмите кнопку [ENTER].
Вся программа удаляется при выключении аппарата,
открывании лотка для дисков или после выбора другого
источника.

16

RQT8043

Программное воспроизведение и
воспроизведение в произвольном порядке

(во время остановки)

Пример:

Программное

В произвольном порядке

Выкл. (Нормальное воспроизведение)

Для выхода из режима воспроизведения по списку
или режима случайного воспроизведения во время

остановки.

(несколько раз)

•

• Функции программного воспроизведения и

Некоторые пункты не могут быть

воспроизведены, даже если вы запрограммировали их.

воспроизведения в произвольном порядке действуют
только в пределах выбранной папки “AUDIO”,
“PICTURE” и “VIDEO”.

Программное воспроизведение (до 30 элементов)

1 Выбор треков.

• Для выбора из предыдущих папок, нажмите кнопку

RQTX0113

[-RETURN].

• Повторите эту операцию для программирования

остальных элементов.

Воспроизведение в произвольном порядке

1 Выбор заголовка.

Пример:

• Нажмите кнопку [ENTER] еще раз, чтобы отменить

выбор.

VD V RANDOMD

SELECT T I T LE

TITLE 1

TITLE 2

TITLE 3

TITLE 4

TITLE 5

TITLE 6

TITLE 7

SSPRE RTSTAPLAY TO

VD V RANDOMD

SELECT T I T LE

TITLE 1

✱

TITLE 2
TITLE 3
TITLE 4
TITLE 5
TITLE 6
TITLE 7

SSPRE RTSTAPLAY TO

2

Воспроизведение дисков с данными при использовании меню навигации

Воспроизведение дисков с данными

Выберите “DATA” в разделе “OTHERS” (\ стр. 23) для
воспроизведения записей в форматах WMA, MP3, JPEG,

MPEG4 или DivX.

Воспроизведение элементов по порядку
(PLAYBACK MENU)

LAYBACK MENUP

AUD I O

/

PCTURE

I

VIDEO

Для выбора “AUDIO/PICTURE” или “VIDEO”.

Воспроизведение с выбранного элемента

1

ATA– D I SCD

OROT

Baby

Bike & a r

C

Ca r too

n

Ca t & D g

o

Hams t r

e

Mi ckey Fr

&

Othe r A

nimal

Othe r C t e

u
Panda
Pooh da

n~Fr

Au t umn

*

В данных инструкциях файлы рассматриваются таким же

~

Pho ost
Pok em n

o

di sney 2005

–

di sney 2005

–

di sney 2005

–

di sney 2005

–

di sney 2005

–

di sney 2005

–

~
~
~
~
~
~

: Группa (Папка)

: JPEG

: WMA/MP3

содержимое
(Файл)

: MPEG4 и

DivX видео
содержимое
(Файл)

образом, как содержимое и папки рассматриваются в качестве
групп.

Максимальное содержание знаков в названии файла или

папки: примерно 12 знаков

*

*

*

2 Выбор группы.

3 Для начала воспроизведения с выбранной позиции.

Выход из окна

Нажмите кнопку [MENU].

Воспроизведение RAM и DVD-R/-RW
(DVD-VR) дисков

• Заголовки отображаются только в том случае, если они

записаны на диск.

• Редактирование программ, списков воспроизведения и

заголовков невозможно.

Воспроизведение программ

1

(во время остановки)

GDATELENTH TI

02/

10:00:00

19 : 3 3

07/

20:00:06

16 : 4 7

02/

30:00:00

19 : 3 4

02/

40:00:00

19 : 3 4

G

21

20

21

21

TELP

0123 4567 8901 23
4567 8901 234 . . .

ABCD E F GH I J K LMN
OPQR ST UVWXY . . .

2 Для выбора из программы.

3

Выход из окна

Нажмите кнопку [DIRECT NAVIGATOR].

Воспроизведение списков воспроизведения

Применимо, только когда диск содержит список
воспроизведения.

1

(во время остановки)

LDATELENTH TI

09/

10:00:06

08 : 5 0

09/

20:02:00

08 : 5 0

09/

30:00:21

08 : 5 4

09/

40:00:10

08 : 5 4

G

60

60

60

60

TELP

PL# 0 1

PL# 0 2

2 Для выбора из списка воспроизведения.

РУССКИЙ ЯЗЫК

ОПЕРАЦИИ С ДИСКАМИ

3

Выход из окна

Нажмите кнопку [PLAY LIST].

RQTX0113

17

RQT8043

Использование экранных меню

2

Выберите пункт.

1

Отображение экрана
функций.

РУССКИЙ ЯЗЫК

Меню функций

TRACK SEARCH

ОПЕРАЦИИ С ДИСКАМИ

TITLE SEARCH
CONTENT SEARCH
CHAPTER SEARCH
PG (Программа) SEARCH
PL (Список
воспроизведения) SEARCH

AUDIO

DATE DISPLAY

3

Выполните установки.

Выбор

Отображаемые опции отличаются в зависимости от типа диска, а также от формата записи.

Подтверждение

Выбор

Чтобы начать с определенного элемента

Пример:

T

2 C 1 1: ENG /32.1ch

OFF

TITLE SEARCH

Пример:

T2 C1

OFF

AUD I O

(с несколькими звуковыми дорожками)

Для выбора аудио саундтрека

Для выбора “L”, “R” , “L+R” или “L R”

Для выбора “ON” или “OFF” для песен
Чтобы выбрать“OFF”, “V2”, “V1” или “V1+V2” для различного выбора вокального исполнения

• Прочитайте дополнительную информацию в инструкции к диску.

Тип сигнала /данных

LPCM/PPCM/ŸDigital /DTS/MP3/MPEG: Тип сигнала кГц (Частота дискретизации)/bit/ch (Количество каналов)
Пример: 3 /2 .1ch

.
0: Нет окружающего звучания
1: Монофоническое окружающее звучание
2:
1: Центральная
2: Левая фронтальная + Правая фронтальная
3: Левая фронтальная + Правая фронтальная + Центральная

•

(Диски караоке) (\ стр. 28, Воспроизведение Караоке)

При изменении настроек воспроизведения звука на видеодиске DivX может потребоваться некоторое

время для начала воспроизведения.

: OFF ON

C

8 OFF

OFF

DAT E D I S P L AY

OFF

1: ENG /3ch2.1

OFF

1:

Низкочастотный эффект (не отображается, если нет сигнала)

Стереофоническое окружающее звучание (левая/правая)

x1 . 0

x1.0

1

1

0

Выбор

Подтверждение

4

Нажмите для выхода.

18

RQT8043

RQTX0113

Меню функций (продолжение)

Для изменения скорости воспроизведения

– от “x0.6” до “x1.4” (в шаг, равный 0.1-единицы)
Пример:

T

2C2 1:✱✱✱ /20ch

OFF

PLAY SPEED

ROTATION

REPEAT MODE

SUBTITLE

ANGLE

PICTURE MODE

PLAY SPEED

• Для продолжения воспроизведения нажмите [ 3, PLAY].

• После изменения скорости.
– Система Dolby Pro Logic II не действует.
– Выходной аудио сигнал переключается в режим 2-канального стерео.
– Частота дискретизации 96 кГц преобразовывается в 48 кГц.

• Данная функция может не работать в зависимости от записи диска.

Чтобы повернуть изображение (в режиме паузы)

C

FF 0

OFF

ROT A T I ON

Пример:

T

2C2 1:✱✱✱ /20ch x1.0

OFF

REP EAT MODE

(Только если отображается истекшее время воспроизведения.)

: OFF (Выкл.) ALL (Все) TRACK (Дорожка) A–B

: OFF (Выкл.) ALL (Все) GROUP (Группа)* CONTENT (Содержание) A–B

: OFF (Выкл.) ALL (Все) GROUP (Группа)* CONTENT (Содержание)

*

Сообщение “GROUP (Группа)” не будет отображаться на экране в течение программного

воспроизведения или воспроизведения в произвольном порядке.

Чтобы выбрать язык субтитров

Пример:

T

2C2 1:✱✱✱ /20ch

OFF

SUBT I T EL

(только SVCD)

• Включите опцию +R /+RW. Для субтитров, которые не отображаются, может быть показан номер

субтитра.

•

включающуюся /отключающуюся информацию о субтитрах (Включающаяся /отключающаяся
информация о субтитрах не может быть записана при использовании Panasonic DVD магнитофона).

(с несколькими ракурсами) Выбор угла видеоизображения
Пример:

T

2C2 1:✱✱✱ /20ch

OFF

ANGL E

Пример:

N

ORMA L NO R AML

PICTURE M EOD

NORMAL : Нормальное изображение.
CINEMA1 : Придает изображению больше насыщенности и выделяет детали в темных сценах.
CINEMA2 : Делает изображения более резкими и выделяет детали в темных сценах.
DYNAMIC : Улучшает контрастность для ярких изображений.
ANIMATION : Подходит для анимации.

: 1ENG

0 90 180 270

:

x1 . 0

1

: 1 E NG 1

: OFF (Выкл.) TITLE (Раздел) CHAP. (Глава) A–B

: OFF (Выкл.) ALL (Все) PG (Программа) или PL (Список воспроизведения) A–B

: OFF (Выкл.) ALL (Все) GROUP (Группа)

: 1ENG 1

(с субтитрами на нескольких языках)

Надписи

“ON”

или

: 1 1ENG

x1 . 0

“OFF” появляются только при использовании дисков, содержащих

x1 . 0

*

РУССКИЙ ЯЗЫК

ОПЕРАЦИИ С ДИСКАМИ

RQTX0113

19

RQT8043

Использование экранных меню (продолжение)

Меню функций (продолжение)

ZOOM

SOURCE SELECT

РУССКИЙ ЯЗЫК

DIALOGUE ENHANCER

ОПЕРАЦИИ С ДИСКАМИ

Dolby PLII

KARAOKE MODE

TRANSFER MODE

Чтобы выбрать различный масштаб изменения изображения

Пример:

N

ORMA L NO R AML

ZOOM

NORMAL
AUTO
x2
x4

При выборе “AUTO” происходит автоматическое распознавание способа организации видеоматериала
DivX и осуществляется автоматическая настройка выхода. В случае искажения изображения выберите
“INTERLACE” или “PROGRESSIVE” в зависимости от способа организации материала при его записи на
диск.

AUTO
INTERLACE
PROGRESSIVE

Пример:

N

ORMA L N O R AML

SOURCE ESCLE T

Чтобы лучше слышать диалоги в фильмах

Пример:

O

FF

OFF

DIALOGUE AENH RNCE

(Dolby Digital, DTS, MPEG, 3-канальный звук или с большим количеством каналов, если диалоги

записаны на центральном канале)

(Dolby Digital, 3-канальный звук или с большим количеством каналов, с записанным на центральном

канале диалогом).

OFF ON
OFF MOVIE MUSIC

(\ стp. 27, Усиление стерео звука: Dolby Pro Logic II)
Пример:

O

FF

OFF

Do l by P LII

OFF ON (\ стp. 28, Воспроизведение Караоке)
Пример:

O

FF

KARAOKE MODE

Пример:

N

ORMA L

AUTO

TRANSFER DMO E

Если вы установили “VIDEO OUT (I/P)” на “PROGRESSIVE” ( стp. 22, раздел “VIDEO”), нажмите кнопку
[

5, ∞], чтобы выбрать метод трансформации для прогрессивного выходного гнезда для соответствия

типу материала.

• Настройка вернется в AUTO или AUTO1, когда лоток для диска открыт.

При воспроизведении дисков PAL видео форматов MPEG4 или DivX

AUTO : Режим автоматически определяет пленку или видеоматериал и соответственно конвертирует

VIDEO : Выберите при использовании AUTO и в случае искажения воспроизводимого

FILM : Выберите этот режим, если края пленки повреждены и содержат

его.

видеоизображения.

неровности при выборе режима AUTO. Однако если видеоматериал
деформирован, как показано на рисунке справа, выберите режим AUTO.

UA T O

NO R AML

20

RQT8043

При воспроизведении дисков NTSC

AUTO1 : Автоматически определяет пленку и видеоматериал и соответственно конвертирует его.
AUTO2 : В добавлении к AUTO1, автоматически определяет пленку, содержащую различные частоты

смены кадров и соответственно конвертирует их.

VIDEO : Выберите при использовании AUTO1 и AUTO2, когда материал деформирован.

RQTX0113

Изменение установок плеера

AINM

DISC
VIDEO
AUD IO
DISPLAY
OTHERS

SELECT :
SET : ENTER EXI ETUPT:S

Раздел

1

Отображает MAIN
(главное) меню.

(Нажмите и удерживайте)

4

Выполните
установки.

Выбор

ISCD

SETT ING STATE
AUTO ENGL I SH
SUBT IT L AUTO
MENU S ENGL I SH
RAT INGS 8 NO L IM I
PASSWORED

SEL ECT : RETU RN TURN:RE
SET : ENTER EXI ETUPT:S

Элемент

• Если не выбран режим

QUICK SETUP (\ стp. 11),
отображается окно QUICK
SETUP.

T

Установка

2

Выберите вкладку.

Выбор

Подтверждение

3

Выберите элемент.

Выбор

Подтверждение

5

Нажмите для
выхода.

Выбор

(Нажмите и удерживайте)

• Установки сохраняются даже после переключения аппарата в режим ожидания.

• В следующей таблице подчеркнутые пункты являются настройками изготовителя.

Функция QUICK SETUP позволяет производить последовательную настройку пунктов в затененной области.

MAIN (главное) меню

7 Раздел “DISC”

AUDIO

Выберите язык озвучивания.

SUBTITLE

Выберите язык субтитров.

MENUS

Выберите язык для меню диска.
Изменение языка меню в QUICK
SETUP изменяет также эту установку.

RATINGS

Установка уровня ограничений
воспроизведения дисков DVD-Video.

PASSWORD

Измените пароль для “RATINGS”.

*1

Выбирается оригинальный язык, заданный для диска.

*2

Введите числовой код, руководствуясь таблицей (\ стp. 4).

*3

Если язык, выбранный для “AUDIO”, недоступен, субтитры будут отображаться на этом языке (если они имеются на диске).

• ENGLISH • FRENCH • SPANISH • GERMAN • RUSSIAN

• HUNGARIAN • CZECH • POLISH • ORIGINAL

3

*

• AUTO

• ENGLISH • FRENCH • SPANISH • GERMAN

• RUSSIAN • HUNGARIAN • CZECH • POLISH • OTHER – – – –

• ENGLISH • FRENCH • SPANISH • GERMAN • RUSSIAN

• HUNGARIAN • CZECH • POLISH

• OTHER – – – –

Установка уровня (когда выбран уровень

• 0 LOCK ALL: Чтобы запретить воспроизведение дисков без информации об уровне
ограничений.

• 1 дo 7: Чтобы запретить воспроизведение DVD-Video с соответствующим уровнем

• 8 NO LIMIT

При установке уровня ограничений отображается окно пароля.
Введите свой пароль и следуйте инструкциям на экране.

Не забудьте свой пароль.

Если в аппарат вставлен диск DVD-Video, уровень ограничений которого превышает
установленный уровень, отображается окно с сообщением.
Следуйте инструкциям на экране.

• SETTING

Изменение характеристик (Когда выбран уровень от 0 до 7)

• CHANGE
Следуйте инструкциям на экране.

*2

ограничения, указанном на них.

1

*

• OTHER – – – –

Подтверждение

РУССКИЙ ЯЗЫК

ОПЕРАЦИИ С ДИСКАМИ

*2

*2

RQTX0113

21

RQT8043

Изменение установок плеера (продолжение)

Функция QUICK SETUP позволяет производить последовательную настройку пунктов в затененной области.

MAIN (главное) меню (продолжение)

7 Раздел “VIDEO”

TV ASPECT

Выберите установку в соответствии с
используемым телевизором и Вашими
предпочтениями.

РУССКИЙ ЯЗЫК

TV TYPE

Выберите в соответствии с типом
телевизора.

TIME DELAY

При соединении с плазменным дисплеем
выполните регулировку, если заметно,
что аудиосигнал не синхронизирован с
видеосигналом.

NTSC DISC OUT

Выберите тип выходного сигнала:
PAL 60 или NTSC при воспроизведении

ОПЕРАЦИИ С ДИСКАМИ

дисков NTSC (\ стp. 12, Видеосистемы).

STILL MODE

Определяет тип изображения,
показываемого во время паузы.

VIDEO OUT – SCART

Выберите формат видеосигнала для
вывода через гнездо SCART (AV) и
компонентный выход.

VIDEO OUT (I/P)

Выберите “PROGRESSIVE”
(прогрессивный) только при
подсоединении к совместимому с
телевизором прогрессивному выходному
гнезду.

• 4 : 3 PAN&SCAN: Телевизор обычного формата (4:3)
Боковые края широкоэкранного изображения обрезаются так, что оно

заполняет экран (при отсутствии соответствующего запрета на диске).

• 4 : 3 LETTERBOX: Телевизор обычного формата (4:3)
Широкоэкранное изображение отображается в формате “почтовый конверт”.

• 4 : 3 ZOOM: Телевизор обычного формата (4:3)

Масштаб изображения дается крупным и мелким планом.

• 16 : 9 NORMAL: Широкоэкранный телевизор (16:9)

Горизонтально растягивает изображения.

• 16 : 9 SHRINK: Широкоэкранный телевизор (16:9)

Изображения появляются в центре экрана.

• 16 : 9 ZOOM: Широкоэкранный телевизор (16:9)

Увеличивается до соотношения 4:3.

• STANDARD • CRT • LCD

• PROJECTION • PLASMA

• 0 ms • 20 ms • 40 ms • 60 ms • 80 ms • 100 ms

• NTSC: Если подсоединен телевизор системы NTSC.

• PAL60: Если подсоединен телевизор системы PAL.

• AUTO

*4

: Изображение не размыто, однако качество изображения ниже.

• FIELD

*4

• FRAME

• VIDEO/YPbPr • S–VIDEO/YPbPr • RGB/NO OUTPUT

• INTERLACE

• PROGRESSIVE (появится экран с сообщениями, следуйте отображаемым на экране

: Общее качество высокое, но изображение может выглядеть нерезким.

инструкциям)

22

RQT8043

7 Раздел “AUDIO”

DYNAMIC RANGE

SPEAKER SETTINGS (\ стp. 23)

Установите вре мя за держки для
центральной и тыловых акустических
систем.

7 Раздел “DISPLAY”

LANGUAGE

*4

Смотрите “Кадры и поля” (\ стр. 36, Глоссарий).

RQTX0113

• ON: Выбирается, чтобы отчетливо слышать звук даже при низком уровне громкости. Это

реализуется посредством сжатия диапазона от самого тихого до самого громкого звука.
Удобно для ночных просмотров.

(Работает только с Dolby Digital)

• OFF

• SETTINGS

• C DELAY: • 0ms • 1ms • 2ms • 3ms • 4ms • 5ms

• SL/SR DELAY: • 0ms • 5ms • 10ms • 15ms

• ENGLISH • FRANÇAIS • ESPAÑOL • DEUTSCH • РУССКИЙ

• MAGYAR • ČESKY • POLSKI

MAIN (главное) меню (продолжение)

7 Раздел “OTHERS”

REGISTRATION

Показывает регистрационный код
устройства.

JPEG TIME

Установите скорость демонстрации
слайдов.

FL DIMMER

Изменение яркости дисплея аппарата.

QUICK SETUP

DVD-VR/ DATA

Выберите воспроизведение только
формата DVD-VR или DATA. (\ стp. 17).

DEFAULTS

Это возвращает все значения в
MAIN (главном) меню к стандартным
настройкам.

• SHOW CODE
Вам необходим данный регистрационный код для покупки и воспроизведения видеоматериалов
DivX Video-on-Demand (VOD). (\ стp. 24, “О видеоматериале DivX VOD”)

• 1 SEC • 2 SEC • 3 SEC • 4 SEC дo 15 SEC

• 15 SEC дo 60 SEC (в шаг, равный 5 единицам)

• 60 SEC дo 180 SEC (в шаг, равный 30 единицам)

• BRIGHT

• DIM

• AUTO: Дисплей затемнен, но подсвечивается при выполнении некоторых операций.

• SET

• YES

• NO

• DVD-VR

• DATA

• RESET
Если установлена функция “RATINGS” (\ стp. 21), отображается окно пароля. Введите,

пожалуйста, тот же пароль, затем выключите аппарат и включите его снова.

Изменение времени задержки воспроизведения звука динамиками

Дает эффект при воспроизведении многоканального
звука

(Только центральная и тыловые акустические системы)
Для оптимального прослушивания 5.1-канального звука
все акустические системы, за исключением сабвуфера,
должны находиться на одинаковом расстоянии от
слушателя. Если центральная или тыловые акустические
системы расположены ближе к слушателю, подрегулируйте
время задержки, чтобы компенсировать разность
расстояний.

: Реальное положение

акустических систем

: Идеальное положение

акустических систем

Окружность
постоянного

расстояния

до слушателя

: Первичное

расстояние до
слушателя

Приблизительные
размеры комнаты

Если расстояние a или b меньше c, найдите разность в
таблице, и выберите рекомендованную установку.

a Центральная акустическая

система

Разность

(примерно)

30 см 1 ms
60 см 2 ms

90 см 3 ms
120 с м 4 ms
150 с м 5 ms

Установка

b Тыловая акустическая

система

Разность

(примерно)

150 с м 5 ms

300 см 10 ms

450 см 15 ms

Установка

7 Для входа в настройки динамиков

1 Для выбора динамиков.

ИЛИ

C DELAY = Задержка Центральной Акустической Системы
SL / SR DELAY = Задержка левой/правой акустических

систем

2 Для выбора времени задержки.

Для выхода из настройки

Нажмите и удерживайте кнопку [–SETUP].

ИЛИ

UD I O S PE AKER SA

––ETT I NGS C

SETT ING STAT E

CDELAY 0ms

SL / SR D LAY

E

SELECT : RETURN TURN:RE
SET : ENTER E X I E TUPT:S

1ms
2ms
3ms
4ms
5ms

РУССКИЙ ЯЗЫК

ОПЕРАЦИИ С ДИСКАМИ

RQTX0113

23

RQT8043

Изменение установок плеера (продолжение)

О видеоматериале DivX VODО видеоматериале DivX VOD

Видеоматериал DivX Video-on-Demand (VOD) зашифрован
для защиты авторских прав. Для воспроизведения
видеоматериалов DivX VOD на данном устройстве вам
сначала необходимо зарегистрировать устройство.

Следуйте инструкциям по приобретению видеоматериалов
DivX VOD для ввода регистрационного кода устройства и его
регистрации. Для дополнительной информации о DivX VOD
зайдите на web-сайт www.divx.com/vod.

7 Вывод на экран регистрационного кода

устройства

(\ стp. 23, “REGISTRATION (DIVX)” в раздел “OTHERS”)

THERS — REG I STRAT I ON I V(DX

O

()

IVXDR

VIDEO NODEMAND

YOUR R E I STRA T I ON CODE I S

G

X

XXXXXXX

TO L EAR MORE V I S I T

www . d i vNx.com/vod

)

8 буквенно­цифровых символов

• Если вы приобрели видеоматериалы DivX VOD с

использованием регистрационного кода, отличного от
кода данного устройства, вы не сможете воспроизвести
эти видеоматериалы. (На экране будет показываться
“Authorization Error”.)

7 Относительно видеоматериалов DivX, которые

могут быть воспроизведены только ограниченное
количество раз

Некоторые видеоматериалы DivX VOD могут быть
воспроизведены только ограниченное количество раз. При
воспроизведении данных видеоматериалов на экране будет
отображаться оставшееся количество воспроизведений.
Вы не сможете воспроизвести данные материалы, когда
оставшееся количество воспроизведений будет равно нулю.
(На экране будет отображаться “RENTAL EXPIRED”.)

РУССКИЙ ЯЗЫК

SSPRE T ICON UENOYTENTER KE

• Мы рекомендуем записать этот код для последующего

использования.

• После первого воспроизведения видеоматериалов DivX

VOD в “REGISTRATION (DIVX)” будет показываться

другой регистрационный код. Не используйте

данный регистрационный код для приобретения

видеоматериалов DivX VOD. Если вы используете этот

код для приобретения видеоматериалов DivX VOD

ОПЕРАЦИИ С ДИСКАМИ

и затем воспроизведете эти материалы на данном

устройстве, вы больше не сможете воспроизводить

любые видеоматериалы, приобретенные с

использованием предыдущего кода.

Советы по созданию дисков с даннымиСоветы по созданию дисков с данными

• При наличии более восьми групп, группы, начиная с восьмой, будут отображаться на одной вертикальной линии в окне

меню.

• Изображения на экранном меню и на экране компьютера могут отличаться.

• Данное устройство не может воспроизводить файлы, записанные с использованием пакетной записи.

DVD-RAM

• Диски должны соответствовать UDF 2.0.

DVD-R/RW

• Диски должны соответствовать UDF bridge (UDF 1.02/ISO9660).

• Это устройство несовместимо с записью, создаваемой в несколько сеансов. Воспроизводится только стандартный сеанс.

CD-R/RW

• Диски должны соответствовать стандарту ISO9660 уровень 1 или 2 (за исключением расширенных форматов).

• Данный аппарат совместим с записью, создаваемой в несколько сеансов, но если имеется множество сеансов, потребуется

больше времени, чтобы начать воспроизведение. Чтобы избежать этого, используйте минимальное количество сеансов.

24

RQT8043

RQTX0113

FAQ: Types of Manuals and Their Contents

	Krell Industries Showcase DVD Quick Setup Manual Showcase DVD (CD Player ePDF Manual, #I898ZU) Follow these steps to safely unpack your Showcase DVD: 1. Open the shipping box and remove the top layer of foam. You see these items: 1 Krell Showcase DVD 1 AC power cord 1 12 VDC (12 V trigger) cable 2. Grasp the underside of the foam end-caps that encase the Showcase DVD and lift it straight out of the shipping box. … 23 Feb 2025 | 2
	Pioneer HTP-105 Service Manual #66QKAR: HTP-105 Home Theater System Service manual HTP105/205-SW 1 PIONEER CORPORATION 4-1, Meguro 1-Chome, Meguro-ku, Tokyo 153-8655, Japan PIONEER ELECTRONICS SERVICE, INC. P.O.Box 1760, Long Beach, CA 90801-1760, U.S.A. © PIONEER CORPORATION 1999 CONTENTS 1. SAFETY INFORMATION ……………………………………… 2 2. DISASSEMBLY …………………… … 01 Nov 2024 | 12
	Sony RHTG2000 Quick Setup Manual #8N4Q87: RHTG2000 Home Theater System Quick setup manual 2-651-469-11(3) Sony Corporation © 2005 Printed in Malaysia 1 RHT-G2000 Quick Setup Guide Guide d’installation rapide Guía de instalación rápida 2 3  ANTE NNA AM COAXIAL FM 75 AM loop antenna/ Antenne cadre AM/ Antena cerrada de AM FM wire antenna/ Fil d’antenne FM/ Antena monofilar de FM  AUDIO VIDEO I … 08 Jan 2025 | 2
	Panamax M4315-PRO Instructions Manual #6MKGE9: M4315-PRO Amplifier Instructions manual Important: You will need the BlueBOLT-CV1’s unique MAC address and challenge key (provided on the 2 labels attached to the cover of the Quick Start Guide which is included in the M4315-PRO packaging). One label is permanently adhered to the Quick Start Guide and the other is removable for your convenience. 1 … 21 Feb 2025 | 14
