Panasonic vf200 инструкция на русском

Ремонт частотных преобразователей Panasonic Electric
Ремонт частотных преобразователей Panasonic в сервисном центре
Ошибки частотного преобразователя Panasonic Electric
Коды ошибок частотного преобразователя Panasonic VF-0

Документация
Схемы подключения частотных преобразователей Panasonic Electric
Настройка частотного преобразователя Panasonic Electric, программирование
Оставить заявку на ремонт частотных преобразователей Panasonic Electric

Ремонт частотных преобразователей Panasonic Electric

Ремонт частотного преобразователя Panasonic Electric, впрочем, как и ремонт частотников других производителей имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:

Аппаратная часть,
Программная часть.

Частотники данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя Panasonic Electric имеет точно такой же ряд особенностей, как и у других преобразователей.

Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода. Коды ошибок частотного преобразователя Panasonic в зависимости от серии описаны в инструкции, пользователя которые можно скачать с нашего сайта.

Ремонт частотных преобразователей Panasonic в Мургапе, как и любых других преобразователей, выпущенных под другими брендами, всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.

Настройка частотного преобразователя Panasonic также прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования.

Ремонт частотных преобразователей Panasonic в сервисном центре

Компания «Кернел» производитремонт частотных преобразователей Panasonic в Мургапе с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте преобразователей частоты такого известного производителя как Panasonic Electric. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра максимальное внимание уделяют качеству исполнения ремонта, программирования и настройке промышленных преобразователей частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.

Ремонт частотных преобразователей Panasonic в Мургапе производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного диагностического оборудования, квалифицированным персоналом с инженерным образованием.

В случае выхода из строя преобразователя частоты на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику с последующим ремонтом частотного преобразователя Panasonic Electric.

Инженеры сервисного центра выполняют качественный ремонт частотных преобразователей Panasonic Electric всех серий, когда-либо выпускаемых компанией.

Серия ПЧ	Типы частотных преобразователей Panasonic Electric
Panasonic VF-0	BFV00022DK; BFV00042GK; BFV00042DK; BFV00072GK; BFV00072DK; BFV00152GK; BFV00152DK; BFV00074; BFV00154; BFV00224; BFV00224;
Panasonic VF-CE	BFVCE0022A; BFVCE0032A; BFVCE0072A; BFVCE0152A; BFVCE0222A; BFVCE0074A; BFVCE0074A; BFVCE0074A; BFVCE0074A
Panasonic VF-7E	BFV70022E; BFV70042E; BFV70072E; BFV70074E; BFV70152E; BFV70154E; BFV70222E; BFV70224E; BFV70372E; BFV70374E; BFV70022EBP; BFV70022EP; BFV70042EBP; BFV70042EP; BFV70072EBP; BFV70072EP; BFV70074EP; BFV70152EBP; BFV70152EP; BFV70154EP; BFV70222EBP; BFV70222EP; BFV70224EP; BFV70372EP; BFV70374EP
Panasonic VF-7F	BFV70022F; BFV70042F; BFV70072F; BFV70074F; BFV70152F; BFV70154F; BFV70222F; BFV70224F; BFV70372F; BFV70374F; BFV70022FBP; BFV70042FBP; BFV70072FBP; BFV70074FP; BFV70152FBP; BFV70154FP; BFV70222FBP; BFV70224FP; BFV70374FP
Panasonic VF-8X	BFV80552X; BFV80554X; BFV80554XP; BFV80752X; BFV80754X; BFV80754XP; BFV81102X; BFV81104X; BFV81104XP; BFV81502X; BFV81504X; BFV81504XP; BFV81902X; BFV81904X; BFV81904XP; BFV82202X; BFV82204X; BFV82204XP; BFV83002X; BFV83004X; BFV83004XP; BFV83702X; BFV83704X; BFV83704XP
Panasonic VF-8Z	BFV80554Z; BFV80754Z; BFV81104Z; BFV81504Z; BFV81904Z; BFV82204Z; BFV83004Z; BFV83704Z
Panasonic VF-200	AVF200-0022; AVF200-0022P; AVF200-0042; AVF200-0042P; AVF200-0072; AVF200-0072P; AVF200-0152; AVF200-0152P; AVF200-0222; AVF200-0222P; AVF200-0074; AVF200-0074P; AVF200-0154; AVF200-0154P; AVF200-0224; AVF200-0224P; AVF200-0374; AVF200-0374P; AVF200-0554; AVF200-0554P; AVF200-0754; AVF200-0754P; AVF200-1104; AVF200-1104P; AVF200-1504; AVF200-1504P
Panasonic DV-700T	DV700T400A1; DV700T400B1; DV700T400C1; DV700T400D1; DV700T750A1; DV700T750B1; DV700T750C1; DV700T750D1; DV700T1500A1; DV700T1500B1; DV700T1500C1; DV700T1500D1; DV700T2200A1; DV700T2200B1; DV700T2200C1; DV700T2200D1

В данной таблице присутствуют далеко не все частотные преобразователи Panasonic ремонт которых предлагает наш сервисный центр.

Ошибки частотного преобразователя Panasonic Electric

В процессе работы выходит из строя даже самое надежное промышленное оборудование. Частотники в наше время, нашли широкое применение абсолютно во всех сферах промышленности, управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, Panasonic и серию приводов VF-0.

Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В руководстве пользователя прописаны все коды ошибок частотного преобразователя Panasonic Electric и их расшифровка.

Коды ошибок частотного преобразователя Panasonic VF-0

Код ошибки	Описание	Причина
SC1	Instantaneous overcurrent during acceleration or abnormalheating of heat sink fins	Check for an output short-circuit or ground fault Check the ambient temperature and fan operation Increase the acceleration time
SC2	Instantaneous overcurrent during constant speed or abnormal heating of heat sink fins	Check for output short-circuit and ground fault Check ambient temperature and fan operation Eliminate excessive changes in load
SC3	Instantaneous overcurrent during deceleration or abnormal heating of heat sink fins	Check for output short-circuit and ground fault Check ambient temperature and fan operation Increase the deceleration time
OC1	Overcurrent during acceleration	Check for an open output phase Increase the acceleration time Adjust the torque boost level
OC2	Overcurrent during constant speed	Check for an open output phase Eliminate excessive changes in load
OC3	Overcurrent during deceleration	Check for an open output phase Increase the deceleration time
OU1	Excessive internal DC voltage during acceleration	Increase the acceleration time
OU2	Excessive internal DC voltage during constant speed	Eliminate excessive changes in load
OU3	Excessive internal DC voltage during deceleration	Increase the deceleration time
LU	Power supply voltage drops to less than 85% of rating	Measure the power supply voltage Consider using the instantaneous power failure restart function
OL	An output current exceeding 125% of the electronic thermal setting current or 140% or more of the inverter rated current occurs for more than 1 minute	Check the electronic thermal setting current Check and adjust the torque boost level Reduce the load
AU	An auxiliary stop signal was input from control circuit terminal	Check the sequence circuit to confirm that the auxiliary stop signal is correct.
OP	The power was turned ON while the run signal was The run signal was turned ON while setting data in the stopped mode, or the mode was returned to the operation mode with the MODE button	Check the power loss start mode (parameter P48) Check the run signal when the data is being set
CPU	Excessive noise was applied on the inverter	Reduce the noise around the inverter

Полное описание ошибок, предупреждений и блокировок с рекомендациями по их устранению вы найдете в документации ниже.

Документация

Руководство по эксплуатации преобразователя частоты Panasonic VF-0	Скачать PDF
Руководство по эксплуатации преобразователей частоты Panasonic VF-7E, VF-7F, VF-8X, VF-8Z	Скачать PDF
Руководство по эксплуатации преобразователя частоты Panasonic VF-200	Скачать PDF
Руководство по эксплуатации преобразователя частоты Panasonic DV-700T	Скачать PDF

Схемы подключения частотных преобразователей Panasonic Electric

Схема электрических соединений Panasonic VF-7E, VF-8X, VF-8Z

Схема электрических соединений Panasonic VF-7F

Для максимально долгой и безаворийной работы частотных преобразователей важно неукоснительно соблюдать все, что прописано в документации.

Обязательно должны соблюдаться все рекомендации, изложенные в инструкции по монтажу и эксплуатации, в особенности требования по технике безопасности!

Преобразователь частоты разработан таким образом, что он пытается избежать аварийных отключений путем ограничения момента, перенапряжения и т.п.

Появление сбоев при вводе в эксплуатацию или вскоре после него обычно свидетельствует о неверной настройке или неправильном подключении.

Возникновение неисправностей или проблем после длительного режима бесперебойной работы обычно происходит по причине изменений в системе или ее окружении (например, в результате износа).

Дополнительную информацию по частотным преобразователям Panasonic можно посмотреть и скачать на офсайте.

Настройка частотного преобразователя Panasonic Electric, программирование

Настройка частотных преобразователей Panasonic (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей Panasonic Electric.

Выбор режима управления приводом Panasonic (управление по показанию датчиков, дистанционное управление, дистанционное управление).
В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.

Картинка с сайта: www.remontservo.ru
Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
И в завершении, в программу управления частотным преобразователем Panasonic вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.

В некоторых частотниках существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.

Все настройки частотных преобразователей Panasonic Electric приведены в технической документации к частотному преобразователю который можно скачать на свой компьютер, распечатать или просто открыть как на нашем так и на официальном сайте Panasonic Electric.

Оставить заявку на ремонт частотных преобразователей Panasonic Electric

У вас вышел из строя частотник? Вам необходим срочный ремонт частотных преобразователей Panasonic в Мургапе? Оставьте заявку на ремонт нажав на одноименную кнопку в верхней правой части экрана либо свяжитесь с нашими менеджерами. Связаться с ними можно несколькими способами:

Заполнив форму заявки на ремонт (кнопка в правом верхнем углу сайта)
Позвонив по номеру телефона:

+7(8482) 79-78-54;
+7(8482) 55-96-39;
+7(917) 121-53-01

Написав на электронную почту: 89171215301@mail.ru

В начало статьи

Далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.

Источник

Introduction

The Panasonic Inverter VF200 series is a powerful and flexible variable frequency drive (VFD) equipment widely used in the industrial automation field. This document aims to provide users with a detailed user guide to help them better understand and efficiently operate the VF200 series inverter.

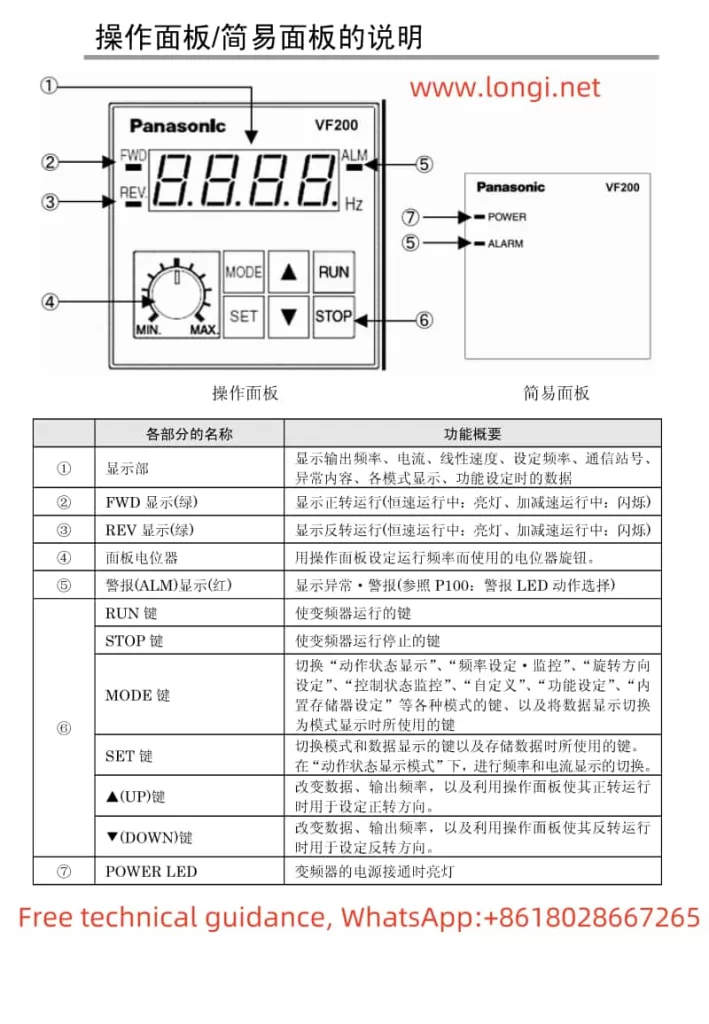

Function diagram of Panasonic VF200 series inverter operation panel

1. Operation Panel Function Introduction, Parameter Upload, and Download

1.1 Operation Panel Function Introduction

The operation panel of the Panasonic Inverter VF200 series serves as the primary interface for user interaction. It features various functions and indicators to facilitate ease of use and monitoring.

Display Section: Displays output frequency, current, linear speed, set frequency, communication station number, abnormality content, various mode displays, and function setting data.
FWD/REV Indicators: Green indicators that show the forward/reverse operation status.
Panel Potentiometer: Used to set the operating frequency via the operation panel.
Alarm (ALM) Indicator: Red indicator that lights up in case of abnormalities or alarms.
RUN/STOP Buttons: Buttons to start/stop the inverter.
MODE Button: Toggles between various modes such as operation status display, frequency setting, rotation direction setting, control status monitoring, custom settings, function settings, and built-in memory settings.
SET Button: Used to switch modes, display data, and store settings.
▲(UP) and ▼(DOWN) Buttons: Used to change data, output frequency, and set the rotation direction when operating via the panel.

1.2 Uploading and Downloading Parameters

Uploading Parameters (CPY1): To upload the inverter’s functional parameters to the operation panel’s built-in memory, follow these steps:
1. Stop the inverter.
2. Press the MODE button four times to enter the function setting mode.
3. Press the SET button.
4. Use the ▲/▼ buttons to select “CPY1”.
5. Press the SET button and set the value to “UPL”.
6. Press the SET button again to start the upload process.
Downloading Parameters (CPY2): To download the parameters from the operation panel’s built-in memory to the inverter, follow these steps:
1. Stop the inverter.
2. Press the MODE button four times to enter the function setting mode.
3. Press the SET button.
4. Use the ▲/▼ buttons to select “CPY2”.
5. Press the SET button and set the value to “dOL”.
6. Press the SET button again to start the download process.

1.3 Setting and Eliminating Passwords

Setting a Password:
1. Stop the inverter.
2. Press the MODE button four times to enter the function setting mode.
3. Use the ▲/▼ buttons to navigate to parameter P150.
4. Press the SET button to display the current password.
5. Use the ▲/▼ buttons to set a new password (range: 0000-9999).
6. Press the SET button to save the password.
Eliminating a Password:
1. Stop the inverter.
2. Press the MODE button four times to enter the function setting mode.
3. Use the ▲/▼ buttons to navigate to parameter P150.
4. Press the SET button to display the current password.
5. Set the password to “0000” using the ▲/▼ buttons.
6. Press the SET button to eliminate the password.

1.4 Restoring Parameter Initialization

To restore the inverter’s parameters to their factory default settings, follow these steps:

Stop the inverter.
Press the MODE button four times to enter the function setting mode.
Use the ▲/▼ buttons to navigate to parameter P151.
Press the SET button to display the current setting.
Set the value to “3” using the ▲/▼ buttons.
Press the SET button to restore the parameters to their factory defaults.

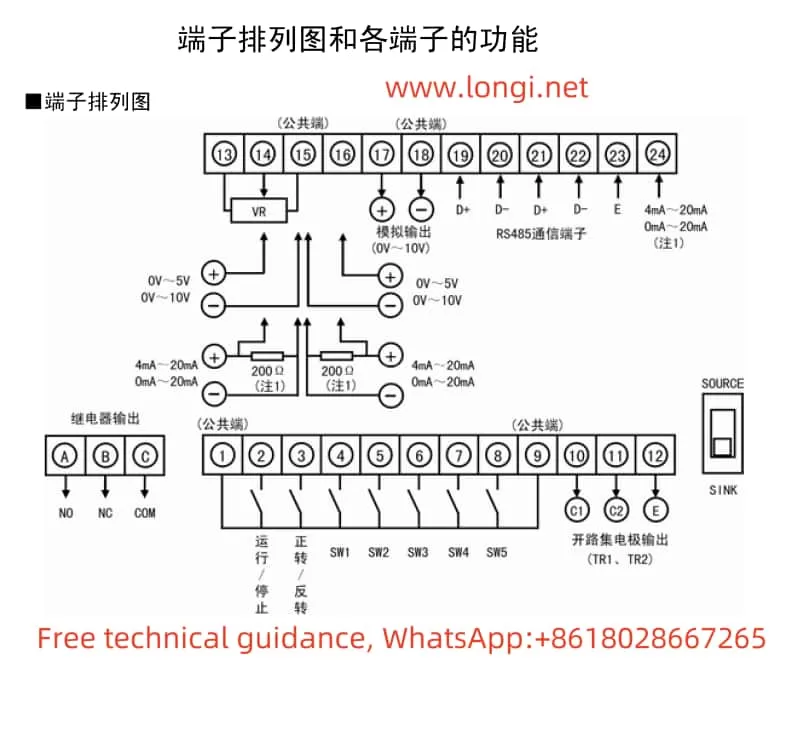

Panasonic VF200 inverter control terminal wiring diagram

2. External Terminal Control for Forward/Reverse Rotation and PWM Frequency Control

2.1 Forward/Reverse Rotation Control via External Terminals

To achieve forward/reverse rotation control via external terminals, connect the relevant control signals to the designated terminals on the inverter.

Terminal Configuration:
- SW1-SW5 (Control Circuit Terminals 4-8): These terminals can be configured to control forward/reverse rotation, start/stop, and other functions.
- Configuration Steps:
  1. Stop the inverter.
  2. Enter the function setting mode by pressing the MODE button four times.
  3. Navigate to parameters P036-P040 using the ▲/▼ buttons.
  4. Set the desired function (e.g., forward/reverse, start/stop) to the corresponding terminal using the ▲/▼ buttons.
  5. Press the SET button to save the settings.

2.2 PWM (Pulse) Frequency Control

To control the inverter’s output frequency via PWM signals, follow these steps:

Terminal Configuration:
- Terminal 7 (SW4) and Terminal 8: These terminals are used to receive PWM frequency control signals.
- Configuration Steps:
  1. Stop the inverter.
  2. Enter the function setting mode by pressing the MODE button four times.
  3. Navigate to parameter P087 using the ▲/▼ buttons.
  4. Set the value to “1” to enable PWM frequency control.
  5. Press the SET button to save the setting.
  6. Connect the PWM signal source to terminals 7 and 8 according to the wiring diagram provided in the manual.
Additional Settings:
- P088: Sets the number of PWM cycles to average for frequency calculation.
- P089: Sets the PWM signal period.

By following this guide, users can effectively utilize the Panasonic Inverter VF200 series, leveraging its advanced features and flexible control options to meet various industrial automation needs.

Источник

Panasonic VF200 user guide recommended for: S-200PE1E8A, M2X Series, : S-26PU1U6, S-36PF1E5A, S-100PK1E5A.

The Panasonic VF200 Inverter manual (Panasonic Instruction manual, 289 pages) is completely safe to download (last scan date: 21/10/2024). You can rest assured of your safety when interacting with Panasonic VF200 document.

IQ Series

Owner’s manual Vanner IQ Series User Guide (Owner’s manual), @I5J4Q2

FB-01

Service manual User Manual: Yamaha FB-01 (9W5TVO, Upd.Wednesday 20-11-2024)

1184

285

DG1000Z Series

1294

311

Phoenix 12/300

Operation & user’s manual Victron energy Inverter Operation & user’s manual (File: victron-energy-phoenix-12300-operation-user-s-manual-33, 29/03/2025)

1476

369

Источник

[Download] Panasonic VFD VF 200 Manual PDF Programming & Installing Free 100% Real

Hi Everyone,

Panasonic Provides Various Types of Industrial Products Programmable Logic Controller (PLC), Human Machine Interface (HMI), Servo Drive, Variable Frequency Drive (VFD), Sensors, etc Panasonic servo drive is very popular in the World. Panasonic Produce Various types of VFD Such as MK100, MK300 Series, MK500 Series, VF0 Series, VF100 & VF200, Today plchmiservo.com would like to share the Panasonic VFD VF 200 Manual and How to Program of VFD,

Before Installation of the Panasonic VFD VF200 Please read the Manual Properly of VFD otherwise you can face many problems, such as May Damage to your VFD or even you can die.

Model Description of VF200 VFD

Features of Panasonic VF200 Series VFD

+ Panasonic VF200 Series VFD Accepted the Company’s Original Vector Control Technology, and Low Speed but produce high Torque (1HZ to 150%)

+Panasonic VF200 VFD Used to Large Operation Panel.

+Easy to Operate and Easy to use

+Have High-Speed Current Limiting Protection System.

+Panasonic VF200 Series VFD has Output Short Circuit Protection.

+We can be Easily Copy parameters and Used to Another VFD

Connection Diagram

Single Phase Connection Diagram of Panasonic VF200 Series VFD

Three Phase Connection Diagram

For Single Phase: L & N-Power Supply, For Three Phases: R/L1, S/L2, and T/L3-Power Supply

Motor Connection Single and Three Phase are same: U, V, and W

Basic All Parameter of Panasonic VF200 Series VFD

P150- Password Set, If you Need (1-9999)

P151-Setting Data Clear/Factory Reset

P001-The 1^st Acceleration Time (0.1 to 3600 sec)

P002-The 1^st Deceleration Time (0.1 to 3600 sec)

P003-Run Commend Select- Panel/ External Control or Communication

P004-Frequency Setting Signal- Panel (Potentiometer or Digital Setting), External Control (Potentiometer, 0-5V, 0-10V) or Communication, Panel Potentiometer

P008– “Maximum” Output Frequency

P009– Base Frequency – (45 to 400 HZ)

P014: Max. Output Voltage (1 to 500V)

P029: Start Frequency (0.5to 60HZ)

P029: Stop Frequency (0.5to 60HZ)

P099– Lower Frequency Limit- range 0.5 to 400

P100– Upper Frequency Limit- range 0.5 to 400HZ

For JOG Speed Operation

P042– JOG Frequency (0.5 to 400HZ)

P043-JOG Acceleration time -0.1 to 3600s

P044– JOG Deceleration time-0.1 to 3600s

Multi-Function of Panasonic VF200 Series Inverter

P045- Multi-Speed Function Select

Multi-Speed Switch Function

P036- SW1 Function Select, Terminal 4

P037- SW2 Function Select, Terminal 5

P038- SW3 Function Select, Terminal 6

P039- SW4 Function Select, Terminal 7

P040- SW5 Function Select, Terminal 8

Multi-Step Speed Setting

P046-The 2^nd Speed Frequency

P047-The 3^rd Speed Frequency

P048-The 4^th Speed Frequency

P049-The 5^th Speed Frequency

P050-The 6^th Speed Frequency

P051-The 7^th Speed Frequency

P052-The 8^th Speed Frequency

………………………………………………

P060-The 16^th Speed Frequency

Range 0.5 to 400 HZ

P129-Vector Control Select

P130-Motor Capacity

P131- Motor Pole Number

>>> Download Google Drive Link Panasonic VF200 Series VFD>>>

+Panasonic VF200 Series VFD User Manual PDF

Link: https://drive.google.com/file/d/1T6z1g6Q2rXpbcJEE-MlV0m8eg0clL8IN/view?usp=sharing

If you face any Problem with Panasonic VF200 Series VFD Installing/Programming/Troubleshooting, Then please contact plchmiservo.com via mail, or you Comment below the Content. I will feedback to you as soon as possible via mail

Thanks!!!

Источник

14 часов назад, BARS_ сказал:

не стоит

Действительно.

17 часов назад, Dak сказал:

нужно выше поднять

На английском, действительно, трудно найти мануал, а на форуме я только одного умника знаю, который с японским на «ты». Это печально, что мировые фирмы никак не договорятся об едином интерфейсе, более того, у них терминология очень разная. Но в рамках одной фирмы, как правило, мануал един и отличается мелкими нюансами. Поэтому скачайте на английском мануал -VF-7E_VF-7F_VF-8X_VF-8Z.pdf и там всё интуитивно просто. Ваш параметр, если не ошибаюсь под номером 3

Точней так: параметр 3, ставите 50, пар.7 ставите ток двигателя, пар.12 ставите 0 (ноль),пар. 15 и 16 ставите 50. Это не всё но по Вашему запросу достаточно.

Изменено 10 октября, 2021 пользователем сомневаюсь я

добвление

Источник
