Ford Focus II, как и любой другой автомобиль, обладает панелью приборов. Индикаторы приборной панели наделяют водителя важнейшей информацией о состоянии узлов, систем, агрегатов, электроприборов, которые относятся к бортовой сети. Таким образом, автовладельцу крайне важно понимать, что сообщает панель приборов Форд Фокус 2. В этом материале мы поговорим об обозначениях контрольного щитка и рассмотрим замену этого узла, если этого требует ситуация.

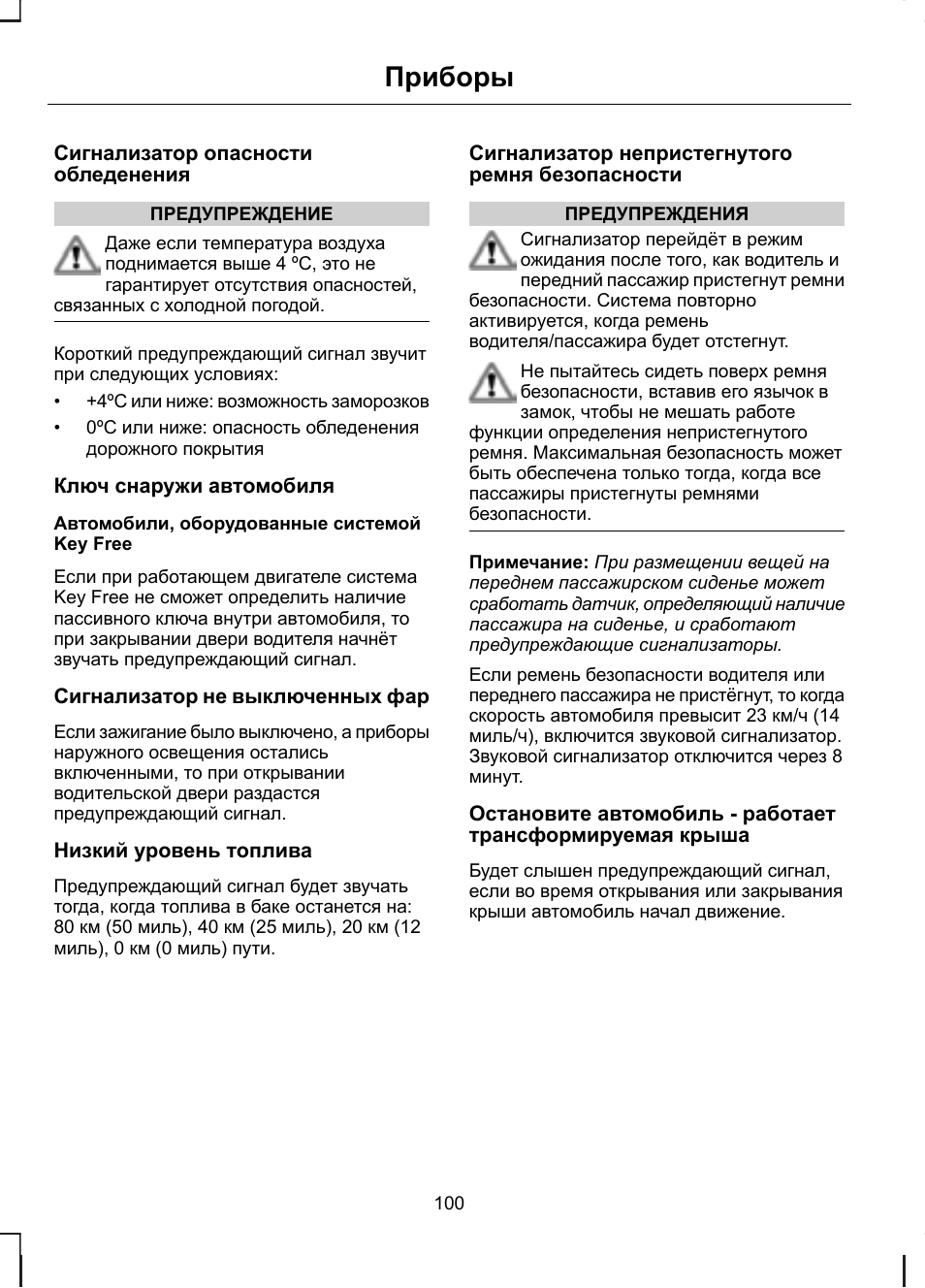

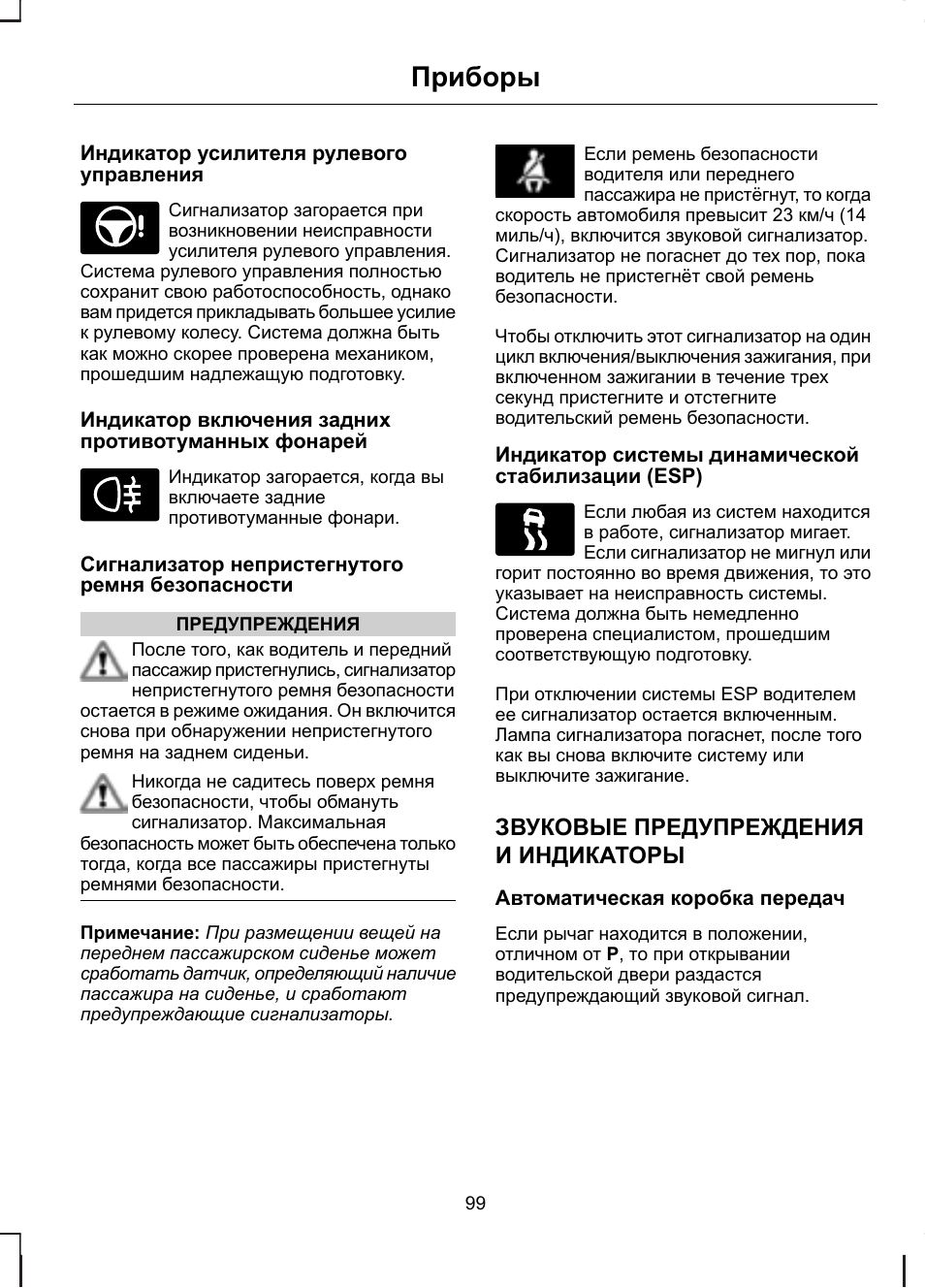

Начнем рассмотрение с расшифровки значков на панели приборов Ford Focus II:

• Иконка фары – загорается синим цветом, когда происходит активация дальнего света.
• Стрелка тахометра – демонстрирует частоту вращения коленчатого вала транспортного средства.
• Красная иконка – активируется в том случае, если достигнута максимальная частота вращения коленчатого вала.
• Индикатор человечка с шаром – он активируется, когда зажигание включено, и гаснет спустя несколько секунд. Также данное описание панели может непрерывно гореть, если имеют место определенные проблемы в подушках безопасности. При активации значка при движении автомобиля, это может указывать на обнаруженную проблему в системе.
• Стрелочка влево – имеет зеленый мигающий свет при активации сигналов левого поворота, а также при активации сигналов аварийной остановки.
• Шкала температуры охлаждающей жидкости двигателя. При приближении стрелки к 120 градусам на шкале, это становится сигналом о перегреве силового агрегата.
• Огонек – дает мерцающий свет при работе системы. Если же имеет место непрерывное горение или мигание в одну минуту, с временным отключением, это указывает на то, что система не распознает ключ.
• Шкала уровня топлива, демонстрирующая количество горючего в баках автомобиля Ford Focus II.
• Стрелочка вправо – обеспечивает зеленый мигающий свет, когда активированы сигналы правого поворота или аварийной остановки.
• Датчик масленки – дает красную индикацию при активации зажигания и тухнет после запуска силового агрегата. Непрерывно горит в том случае, если в моторе низкое давление масла. Если же сигнализатор активируется при работе силового агрегата, это указывает на недостаточное давление в системе смазки.
• Индикатор «мясорубка», «Двигатель» — check engine, который указывает на наличие проблем с мотором.
• Датчик «бензоколонки» — сообщает о том, что в баке осталось мало горючего.
• Значок ABS в круге – демонстрирует проблемы в системе ABS.
• Стрелка спидометра – дает информацию о скорости передвижения автомобиля.
• Датчик «машина виляет» — информирует владельца о том, что в системе динамической стабилизации имеются те или иные проблемы.
• Красный индикатор «восклицательный знак в круге» — загорается при поднятом рычаге ручного тормоза или низком уровне тормозной жидкости в системе.
• Датчик «красный аккумулятор» — сообщает о том, что аккумуляторная батарея автомобиля требует подзарядки или замены.
• Дисплей часов, суточного пробега, температуры и прочей информации.
• Датчик «снежинка» — дает информацию о том, что на дорогах гололед.
• Датчик «противотуманки» — указывает на то, что противотуманные фары автомобиля активированы.
• Зеленая лампочка – сообщает о включенном наружном освещении.

Установка и ремонт приборной панели Ford Focus II

Ремонтные работы, связанные с приборной панелью Форд Фокус 2, происходят довольно редко. Чаще всего, демонтаж панели приборов на автомобиле от знаменитого американского автоконцерна или ее замена производится в ситуации, когда необходимо отремонтировать спидометр или тахометр, или же полной поломке всего щитка.

Помимо этого, панель приборов Ford Focus II версии рестайлинг может требовать демонтажа в ситуации, когда нужно заменить перегоревшие лампочки. Для выполнения всех работ необходимо взять отвертку и ключ-звездочку Т25, а также воспользоваться следующей инструкцией:

• Для осуществления ремонта приборной панели автомобиля Форд Фокус 2, первым делом потребуется извлечь рулевое колесо, потянув его на себя до предела. Далее необходимо вытянуть пластмассовую облицовочную крышку приборной панели, которая расположена ниже контрольного щитка.
• После выполнения данных действий, вам откроется доступ к фиксационным болтам контрольного щитка. Чтобы извлечь данные крепежные элементы, необходимо воспользоваться упомянутым выше ключом-звездочкой Т25.
• После этого требуется взять отвертку и установить ее между контрольным щитом и козырьком, достигнув упора в защелке. Затем следует потянуть вверх, чтобы освободить защелку от зацепа.
• Переходим к демонтажу приборной панели Форд Фокус 2. Для этого ее следует вытянуть на себя, но без чрезмерных усилий, чтобы исключить повреждение конструкции. Если демонтаж щитка невозможен, попробуйте ухватиться пальцами за защелку разъема и вытянуть ее. При повороте защелки у вас не должно возникнуть проблем с выходом разъема.
• Следующий момент – демонтаж стекол. Для данного действия потребуется отстегнуть имеющиеся на панели фиксаторы. По итогу вы получите две разные детали, которые возможно разбирать далее.
• Переходим к демонтажу стрелок. Дабы не сбить настройки контрольного щитка и добиться надлежащей работы всех индикаторов после обратной установки, следует посредством маркера или карандаша отметить правильное положение стрелок в их крайней нижней позиции. Далее можно убирать колпачки стрелок – они будут иметь серебристый оттенок, но цвет может быть другим, в зависимости от варианта модели Ford Focus II.
• Аккуратно уберите стрелки, чтобы ничего не сломать и не деформировать. Для демонтажа возможно использование канцелярского ножа, который должен быть установлен у основания. После этого стрелку можно потянуть вверх и вытащить.
• Снимайте шкалы с приборной панели, после этого вытащите заднюю крышку контрольного щитка.

Наконец, вы добрались до самой платы, которую можно будет снять после отведения фиксаторов в сторону. Если неполадки заключались в работе самой платы, следует выполнить ее перепайку. Для надлежащей работы устройства стоит доверять процедуру пайки квалифицированным специалистам.

Также если дисплей бортового компьютера загрязнился, следует выполнить его очистку. После завершения всех процедур по ремонту приборной панели, необходимо произвести сборку и монтаж всей конструкции в обратном порядке.

Заключение

Как видно, процедура демонтажа и ремонта приборной панели на Ford Focus II довольно проста и не вызовет серьезных затруднений. Вы можете легко заменить лампочки, если произошло выгорание последних, или же модернизировать контрольный щиток своего автомобиля, дополнив его новой приборной шкалой.

Если для ремонта устройства требуется пайка, обратитесь к услугам профессионального электрика. Данная процедура требует специальных умений и навыков, так что ее не стоит выполнять самостоятельно.

Описание и расположение индикаторов и приборов на панели приборов и органов управления в салоне автомобиля  Ford focus II

Панель приборов Ford focus II

Картинка с сайта: autosecret.net

 Рис. 1.7. Панель приборов и органы управления Ford focus II

На панели приборов Ford focus II расположены следующие органы управления и контрольно-измерительные приборы (см. рис. 1.7).

1 – переключатель наружного освещения. Поворотом рукоятки выберите одно из следующих положений:

0    –   наружное освещение выключено;

Ж   –  включено габаритное освещение;

 Рис. 1.8. Комбинация приборов Ford focus II

Примечание
При включении габаритного освещения в комбинации приборов загорается контрольная лампа 3 (см. рис. 1.8).

– включен ближний/дальний свет фар;

Примечание
При включении дальнего света фар в комбинации приборов загорается контрольная лампа 13 (см. рис. 1.8).

AUTO — автоматический режим включения ближнего света фар в зависимости от освещенности (на автомобилях, оборудованных системой автоматического включения ближнего света);

Примечания
Для работы автоматического режима включения ближнего света зажигание должно быть включено (ключ в выключателе зажигания должен находиться в положении «II»).
В режиме AUTO дальний свет фар может быть включен, только если система включила ближний свет.
В режиме AUTO противотуманные фары и фонарь не включаются. Для их включения необходимо повернуть ручку выключателя в положение .

 – включены стояночные огни. Для включения данного режима нажмите на рукоятку выключателя и поверните ее против часовой стрелки.
Для включения заднего противотуманного фонаря поверните рукоятку переключателя в положение  и вытяните ее на одну позицию.

Примечание
При включении заднего противотуманного фонаря в комбинации приборов загорается контрольная лампа 17 (см. рис. 1.8).

Для включения противотуманных фар поверните рукоятку переключателя в положение  и вытяните ее на две позиции.

Примечание
При включении противотуманных фар в комбинации приборов загорается контрольная лампа 26 (см. рис. 1.8).

2 – регулятор электрокорректора света фар Ford focus II. Вращением рукоятки регулятора в зависимости от загрузки автомобиля изменяют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Совмещение метки на рукоятке регулятора и цифры на шкале обеспечивает соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля:
0 – один водитель или водитель и пассажир на переднем сиденье;
1 – все места заняты;
2 – один водитель и груз в багажнике;
3 – все места заняты и груз в багажнике;
4 – все места заняты, груз в багажнике, автомобиль эксплуатируется с прицепом.

Примечание
При эксплуатации автомобиля Ford focus II с прицепом может потребоваться перевести регулятор электрокорректора на одну позицию больше (например, вместо поз. 2 установить поз. 3).

3 – рычаг переключателя наружного освещения и указателей поворота. Рычаг переключателя может занимать следующие положения:

I — включены указатели правого поворота (фиксированное положение);
II — включены указатели левого поворота (фиксированное положение).
При перемещении рычага в положение «I» или «II» в комбинации приборов мигающим светом загорается контрольная лампа 10 или 6 (см. рис. 1.8). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении положения «I» или «II» только до момента ощутимого сопротивления, не фиксируя рычаг, и отпустить. Указатели поворота в этом случае мигнут три раза.
Для переключения между дальним и ближним светом фар (ручка переключателя 1 наружного освещения, показанная на рис. 1.7, должна находиться в положении ) передвиньте рычаг переключателя к рулю на две позиции и отпустите.

Примечание
При включении дальнего света в комбинации приборов загорается контрольная лампа 13 (см. рис. 1.8).

Для сигнализации дальним светом фар передвиньте рычаг переключателя на одну позицию к рулю (ручка переключателя 1 наружного освещения, показанная на рис. 1.7, должна находиться в положении) и отпустите.

Примечание
При включении дальнего света в комбинации приборов загорается контрольная лампа 13 (см. рис. 1.8).

Если при выключенном зажигании передвинуть рычаг переключателя на одну позицию к рулю и отпустить, то активируется функция задержки выключения фар: включится ближний свет фар, который выключится через 30 мин после закрытия последней двери. Для того чтобы выключить фары, передвиньте рычаг переключателя на одну позицию к рулю и отпустите еще раз.

Примечание
Если выключатель (замок) зажигания находится в положении «0» или «I», при включенном наружном освещении в момент открытия двери водителя включится зуммер, напоминающий о необходимости выключить освещение.

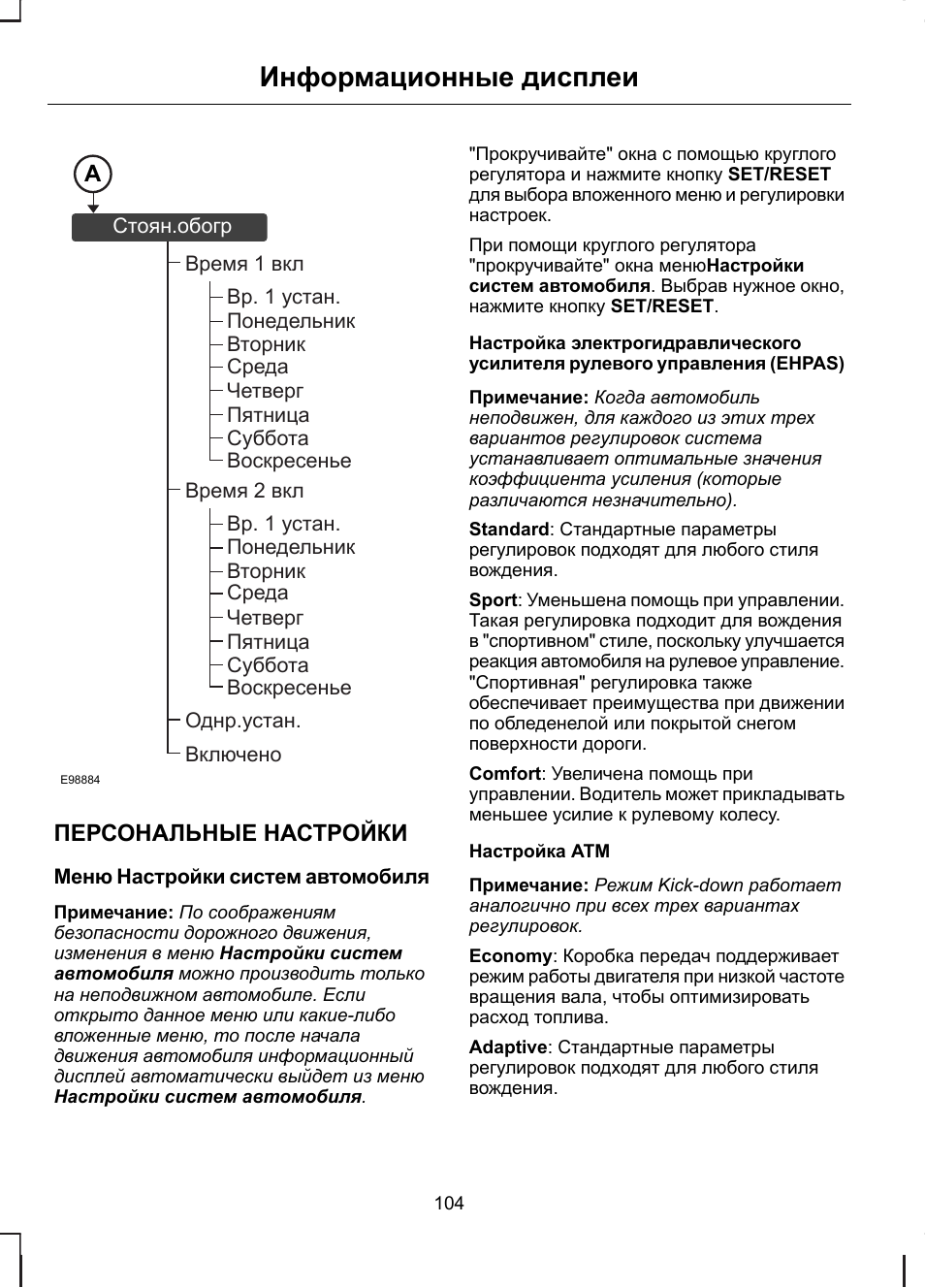

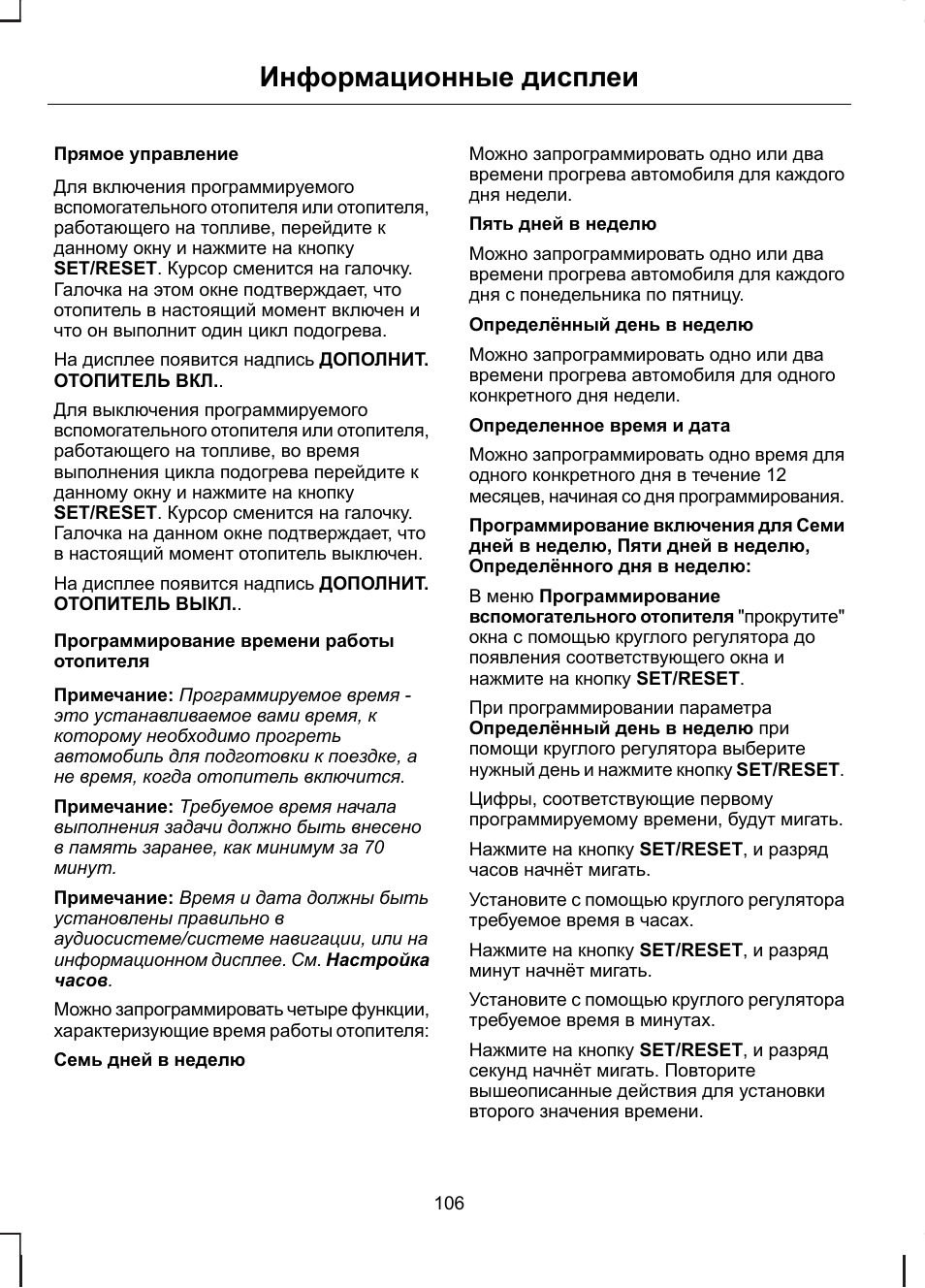

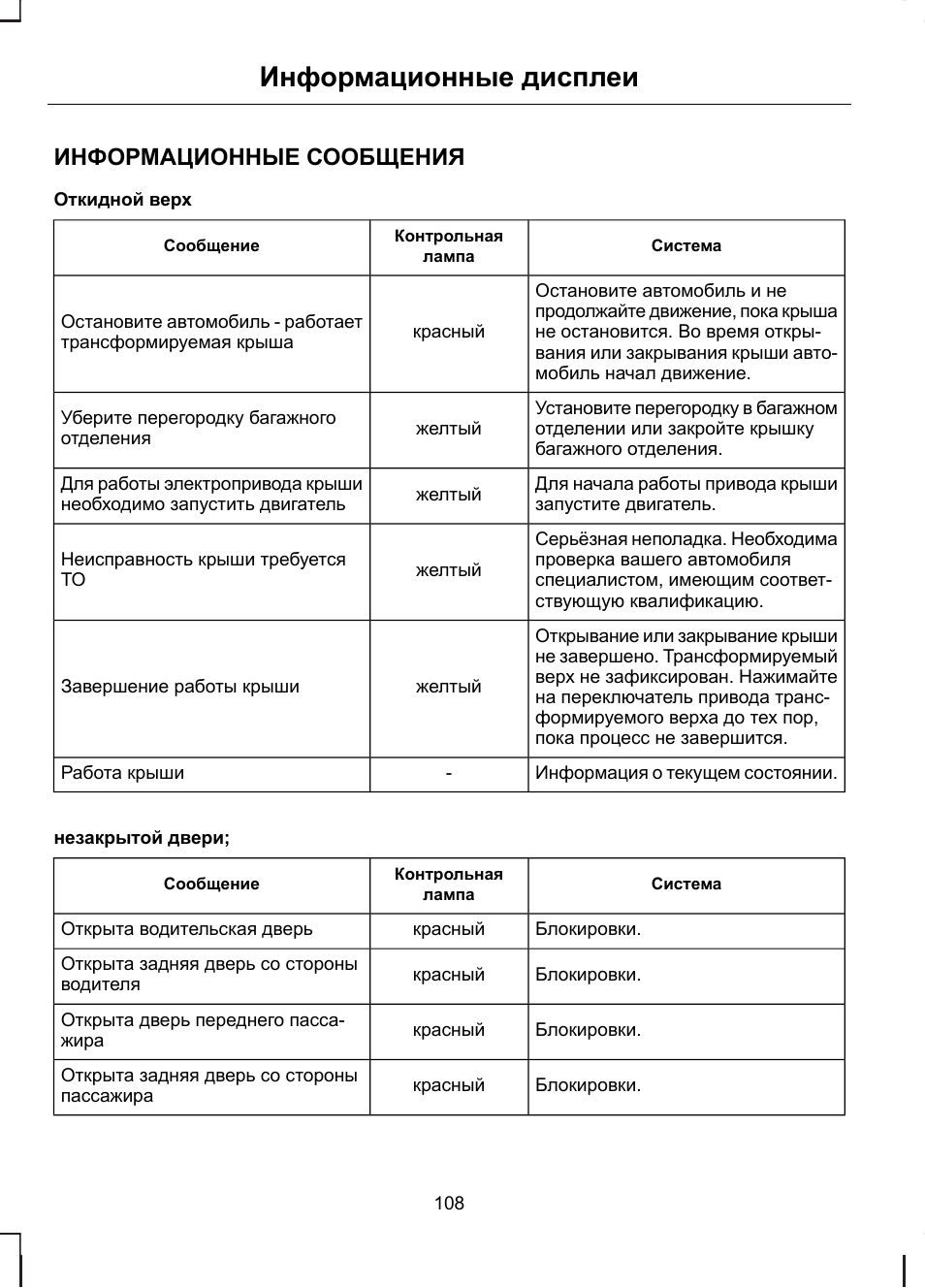

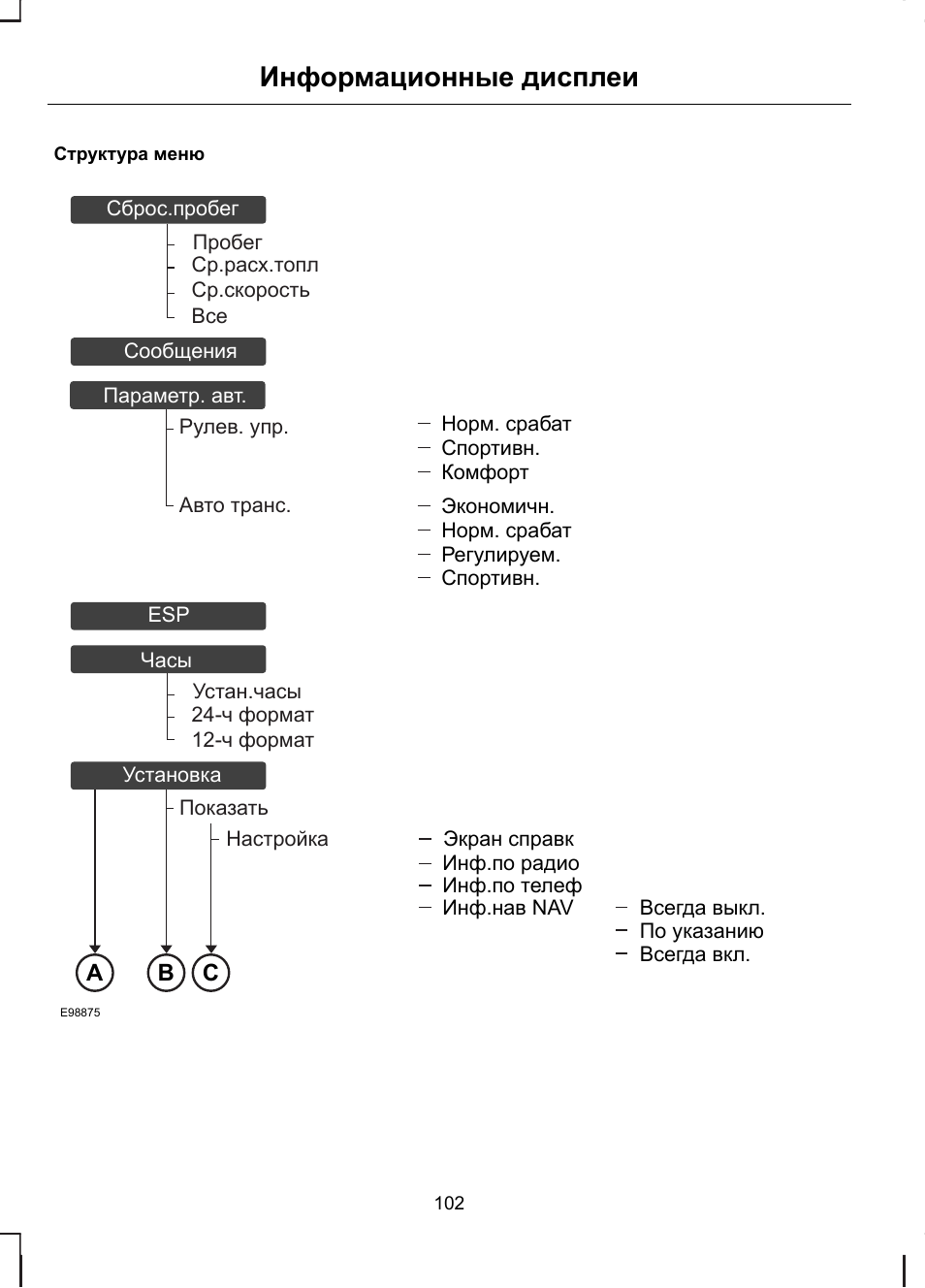

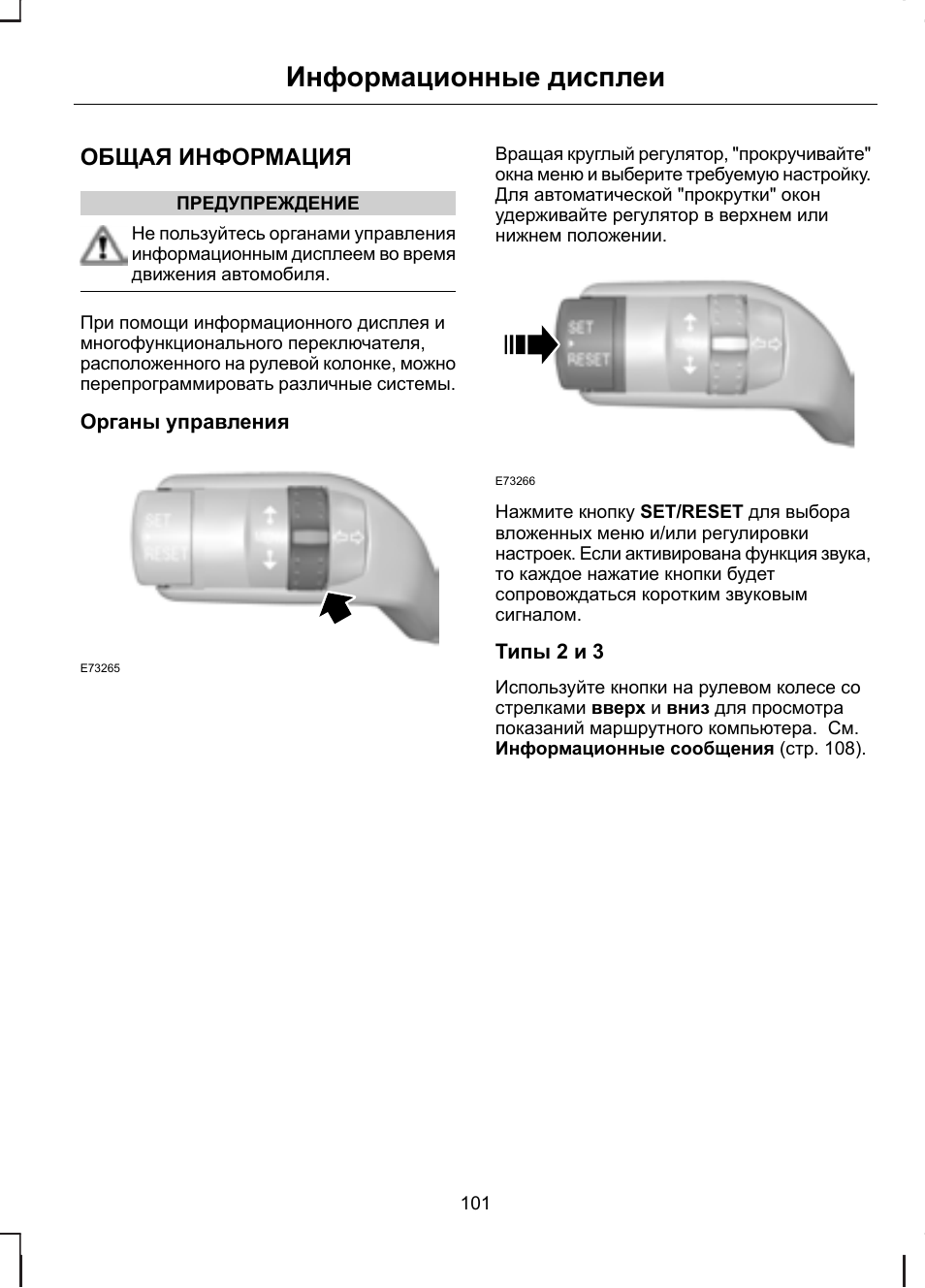

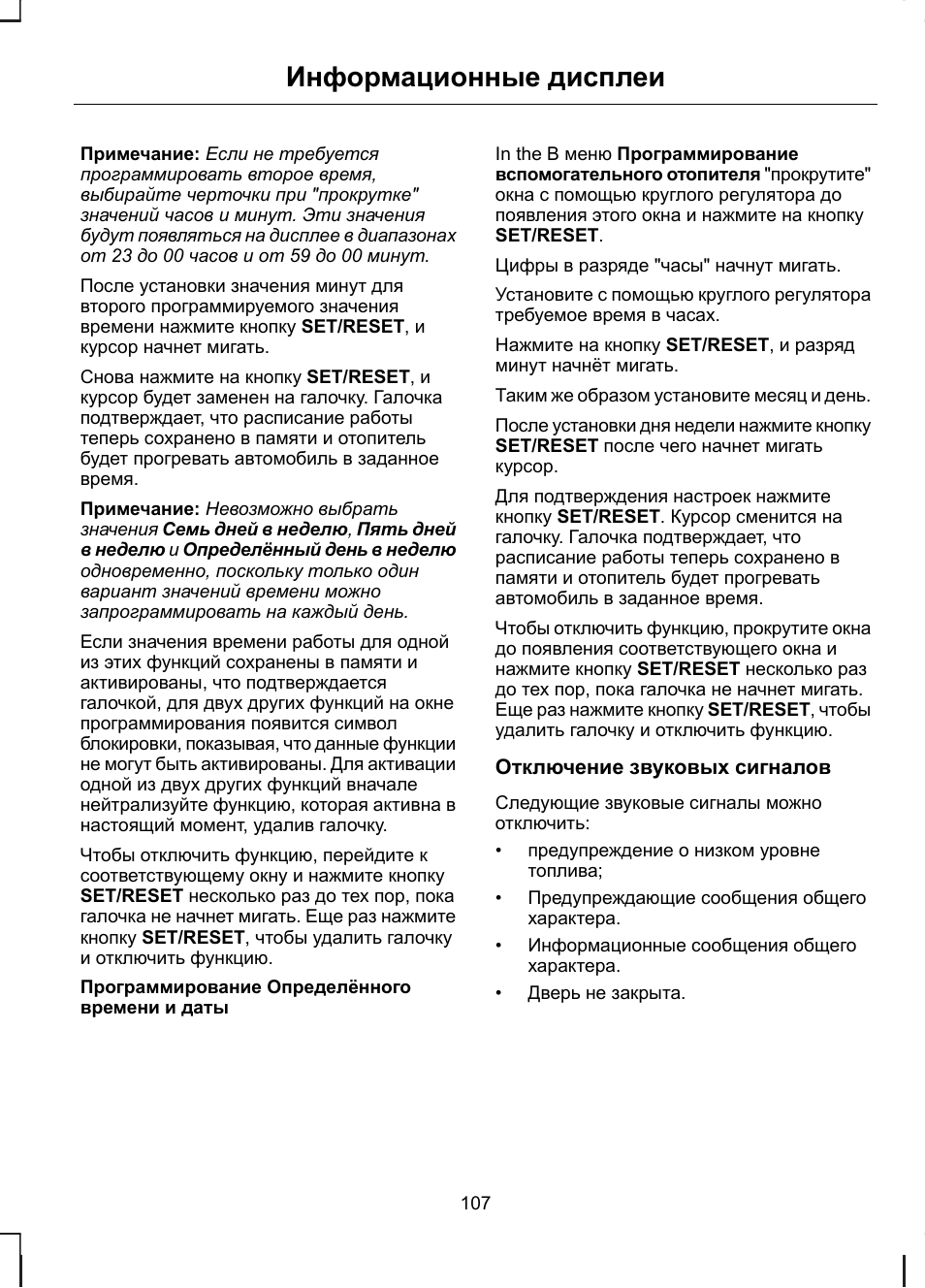

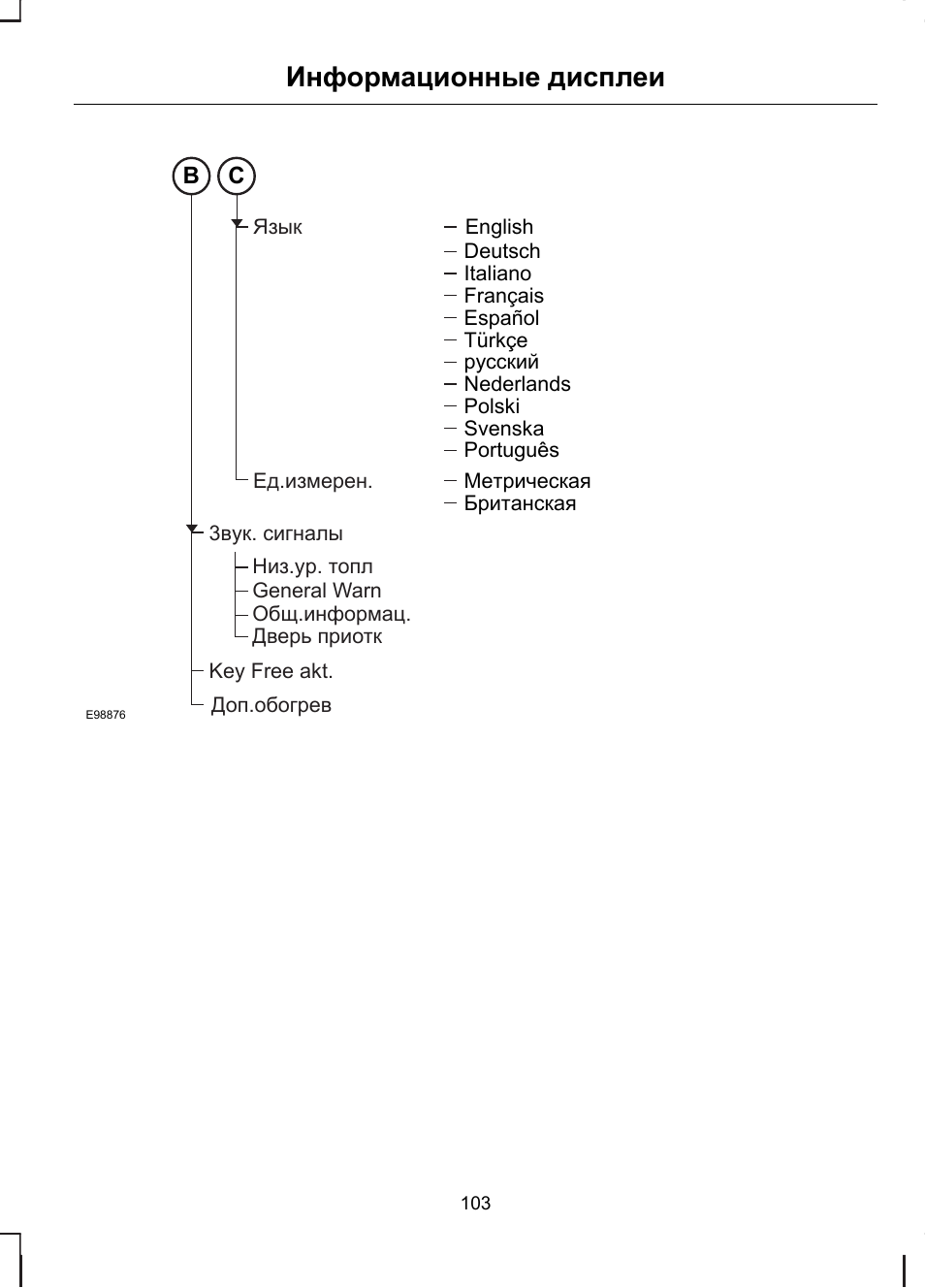

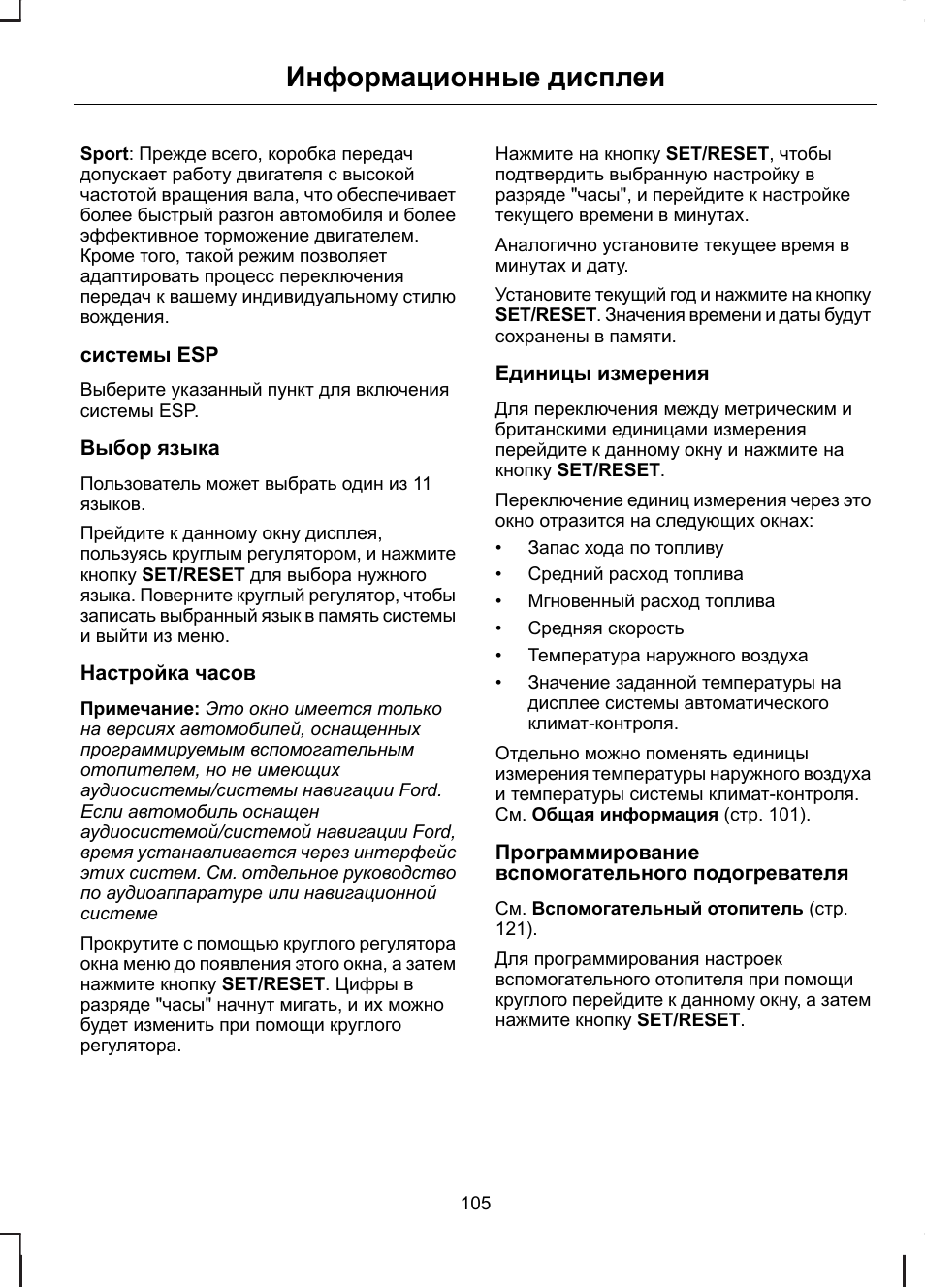

В зависимости от комплектации на рычаге также может находиться кнопка SET/RESET и переключатель MENU. Поворотом переключателя MENU выбираются необходимые окна меню бортового компьютера или настройки, а кнопка SET/RESЕT используется для входа в подменю или регулировки настроек.

4 – боковые сопла системы вентиляции и отопления салона. Предназначены для направления потока воздуха из отопителя, кондиционера или системы вентиляции. Направление потока воздуха изменяют перемещением рукоятки а, установленной в центре сопла, вправо-влево или поворотом вверх-вниз. Под решеткой установлена рукоятка б для регулировки количества воздуха, подаваемого через сопло. При повороте рукоятки до упора влево заслонка полностью закрывается, перекрывая поток воздуха. При повороте рукоятки до упора вправо заслонка полностью открывается (максимальный поток воздуха).

5 – рулевое колесо.
6 – клавиша включения звукового сигнала. Для подачи звукового сигнала нажмите на клавишу его включения.

7 – комбинация приборов (см. «Комбинация приборов»).

8 – выключатель (замок) зажигания, объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из четырех положений:

– 0 (блокировка) – зажигание выключено, при вынутом ключе включено противоугонное устройство.
Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка.
Для выключения противоугонного устройства вставьте ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение «I»;

Предупреждение
Не выключайте зажигание и не вынимайте ключ из замка во время движения: рулевое управление будет заблокировано и автомобиль станет неуправляемым.

 – I (дополнительное оборудование) – зажигание выключено, ключ не вынимается, рулевое управление разблокировано. Включены цепи питания звукового сигнала, наружного освещения, сигнализации дальним светом фар, радиооборудования, прикуривателя и др.;
– II (включено) – зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, приборы и все электрические цепи;
– III (стартер) – включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение «II».

9 – рычаг переключателя очистителя и омывателя ветрового стекла и стекла двери задка (на автомобилях с кузовами универсал и хэтчбек) включает электрические цепи при включенном зажигании.
Рычаг можно перевести в следующие положения:

1 – стеклоочиститель выключен;
2 – щетки стеклоочистителя совершат один цикл;
3 – включен прерывистый режим работы стеклоочистителя. Время задержки между циклами регулируется поворотным переключателем а: крайнее нижнее положение — минимальный интервал между циклами, крайнее верхнее — максимальный;

Примечания
В зависимости от комплектации вместо стеклоочистителя с прерывистым режимом может быть установлен стеклоочиститель с автоматическим режимом работы. В этом случае при установке рычага переключателя в положение 2 активируется автоматический режим. В этом случае рукояткой а регулируется чувствительность датчика дождя: крайнее нижнее положение — высокая чувствительность (щетки включатся при небольшом количестве воды на ветровом стекле), крайнее верхнее положение — низкая чувствительность (щетки включатся при обнаружении на ветровом стекле большого количества воды).
Автомобили Ford focus II могут быть оснащены очистителем ветрового стекла, у которого пауза между циклами в прерывистом режиме работы зависит от скорости автомобиля. Когда автомобиль замедляет движение или останавливается, время задержки между циклами стеклоочистителя увеличивается на одну ступень. Когда скорость автомобиля возрастает, время задержки возвращается к установкам, заданным водителем. Перемещение рычага во время работы стеклоочистителя приведет к его выключению. Если скорость автомобиля сильно снизится или автомобиль остановится, то система вновь активируется.

4 – включена первая (низкая) скорость стеклоочистителя;
5 – включена вторая (высокая) скорость стеклоочистителя;
6 – кнопка включения омывателя. При нажатии на кнопку вместе с омывателем автоматически включится стеклоочиститель, щетки которого совершат несколько рабочих циклов после отпускания кнопки.

Примечание
Если автомобиль Ford focus II оборудован омывателем фар, то при нажатии кнопки при включенных фарах включится и омыватель фар.

При перемещении рычага к рулю на одну позицию включается очиститель стекла двери задка.

Примечание
Очиститель стекла двери задка включается автоматически (зависит от комплектации) при включении заднего хода, если рычаг стеклоочистителя находится в положении 2, 3, 4 или 5.

При перемещении рычага к рулю на две позиции включается омыватель стекла двери задка.

10 – центральные сопла отопителя.

11 – место для установки магнитолы.

12 – выключатель аварийной сигнализации.

Примечание
Аварийная сигнализация работает при любом положении ключа в выключателе (замке) зажигания.

13 – блок управления системой отопления (кондиционирования) и вентиляции салона, см. «Отопление (кондиционирование) и вентиляция салона».

14 – вещевой ящик. Служит для хранения мелких вещей и открывается при нажатии на ручку замка вверх.

На внутренней стороне крышки расположены подстаканники 1, зажим 2 для бумаг и зажим 3 для ручки.

15 – регуляторы электрообогрева передних сидений (слева — водительского, справа — пассажирского). Обогрев сидений можно включить только при включенном зажигании (положение «II»). Когда регулятор установлен в положение «0», электрообогрев выключен. В положении «3» включается максимальный нагрев для быстрого прогрева сидений в холодное время года. Промежуточные положения определяют различную интенсивность нагрева.

16 – выключатель электрообогрева заднего стекла.

При нажатии на кнопку (ключ в выключателе зажигания должен находиться в положении «II») включается обогрев заднего стекла, одновременно в кнопке загорается контрольная лампа.

При повторном нажатии на кнопку обогрев выключается.

Предупреждения
Нагревательный элемент потребляет очень большой ток. Поэтому во избежание чрезмерного разряда аккумуляторной батареи включайте электрообогрев при работающем двигателе и только на время, необходимое для устранения запотевания заднего стекла.
Для того чтобы не повредить нити обогревателя, не используйте для очистки внутренней стороны заднего стекла скребки и другие острые предметы, а также моющие средства с абразивными веществами.

17 – прикуриватель.

Для использования прикуривателя нажмите на кнопку его подвижной части (ключ в замке зажигания в положении «I» или «II»). После нагрева спирали в течение 10–20 с подвижная часть автоматически со щелчком вернется в исходное положение.

После этого извлеките прикуриватель для использования.

Предупреждения
Прикуриватель можно включить повторно не ранее чем через 20 с.
Не удерживайте прикуриватель принудительно в нажатом положении.
Не используйте патрон прикуривателя для подключения мощных электрических приборов (электрокофеварка и др.) – это может привести к повреждению электрооборудования автомобиля.
Если кнопка прикуривателя не возвращается в исходное положение через 30 с после включения, извлеките прикуриватель из патрона, чтобы не допустить перегорания спирали.

18 – рычаг управления коробкой передач (см. «Управление коробкой передач»).

19 – рычаг стояночного тормоза.

Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх — в комбинации приборов загорится красным светом контрольная лампа.

Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз — контрольная лампа должна погаснуть

20 – выключатель электрообогрева ветрового стекла. При нажатии на кнопку (двигатель должен работать) включается обогрев ветрового стекла и жиклеров омывателя, одновременно в кнопке загорается контрольная лампа. При повторном нажатии на кнопку обогрев выключается. Также электрообогрев выключается автоматически через небольшой промежуток времени.

21 – выключатель системы динамической стабилизации ESP (при ее наличии).
22 – педаль акселератора.
23 – педаль тормоза.
24 – педаль сцепления.

25 – рычаг блокировки положения рулевой колонки (см. «Регулировка положения рулевого колеса»).

26 – полка для мелких предметов.

27 – кнопка аварийного отключения подачи топлива (на автомобилях с бензиновыми двигателями).

Примечание Так выглядит кнопка аварийного отключения подачи топлива (облицовка боковины кузова для наглядности снята).

Картинка с сайта: www.fordbook.ru

Рис. 1.7. Панель приборов и органы управления

На панели приборов расположены следующие органы управления и контрольно-измерительные приборы (см. рис. 1.7).

Картинка с сайта: www.fordbook.ru

1 – переключатель наружного освещения. Поворотом рукоятки выберите одно из следующих положений:

0 – наружное освещение выключено;

– включено габаритное освещение;

Картинка с сайта: www.fordbook.ru

Рис. 1.8. Комбинация приборов

ПРИМЕЧАНИЕ: При включении габаритного освещения в комбинации приборов загорается контрольная лампа 3 (см. рис. 1.8).

– включен ближний/дальний свет фар;

ПРИМЕЧАНИЕ: При включении дальнего света фар в комбинации приборов загорается контрольная лампа 13 (см. рис. 1.8).

AUTO — автоматический режим включения ближнего света фар в зависимости от освещенности (на автомобилях, оборудованных системой автоматического включения ближнего света);

ПРИМЕЧАНИЕ: Для работы автоматического режима включения ближнего света зажигание должно быть включено (ключ в выключателе зажигания должен находиться в положении «II»).

ПРИМЕЧАНИЕ: В режиме AUTO дальний свет фар может быть включен, только если система включила ближний свет.

ПРИМЕЧАНИЕ: В режиме AUTO противотуманные фары и фонарь не включаются. Для их включения необходимо повернуть ручку выключателя в положение

– включены стояночные огни. Для включения данного режима нажмите на рукоятку выключателя и поверните ее против часовой стрелки.

Для включения заднего противотуманного фонаря поверните рукоятку переключателя в положение и вытяните ее на одну позицию.

ПРИМЕЧАНИЕ: При включении заднего противотуманного фонаря в комбинации приборов загорается контрольная лампа 17 (см. рис. 1.8).

Для включения противотуманных фар поверните рукоятку переключателя в положение и вытяните ее на две позиции.

ПРИМЕЧАНИЕ: При включении противотуманных фар в комбинации приборов загорается контрольная лампа 26 (см. рис. 1.8).

Картинка с сайта: www.fordbook.ru

2 – регулятор электрокорректора света фар. Вращением рукоятки регулятора в зависимости от загрузки автомобиля изменяют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Совмещение метки на рукоятке регулятора и цифры на шкале обеспечивает соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля:

0 – один водитель или водитель и пассажир на переднем сиденье;

1 – все места заняты;

2 – один водитель и груз в багажнике;

3 – все места заняты и груз в багажнике;

4 – все места заняты, груз в багажнике, автомобиль эксплуатируется с прицепом.

ПРИМЕЧАНИЕ: При эксплуатации автомобиля с прицепом может потребоваться перевести регулятор электрокорректора на одну позицию больше (например, вместо поз. 2 установить поз. 3).

Картинка с сайта: www.fordbook.ru

3 – рычаг переключателя наружного освещения и указателей поворота. Рычаг переключателя может занимать следующие положения:

I — включены указатели правого поворота (фиксированное положение);

II — включены указатели левого поворота (фиксированное положение).

При перемещении рычага в положение «I» или «II» в комбинации приборов мигающим светом загорается контрольная лампа 10 или 6 (см. рис. 1.8). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении положения «I» или «II» только до момента ощутимого сопротивления, не фиксируя рычаг, и отпустить. Указатели поворота в этом случае мигнут три раза.

Для переключения между дальним и ближним светом фар (ручка переключателя 1 наружного освещения, показанная на рис. 1.7, должна находиться в положении) передвиньте рычаг переключателя к рулю на две позиции и отпустите.

ПРИМЕЧАНИЕ: При включении дальнего света в комбинации приборов загорается контрольная лампа 13 (см. рис. 1.8).

Для сигнализации дальним светом фар передвиньте рычаг переключателя на одну позицию к рулю (ручка переключателя 1 наружного освещения, показанная на рис. 1.7, должна находиться в положении) и отпустите.

ПРИМЕЧАНИЕ: При включении дальнего света в комбинации приборов загорается контрольная лампа 13 (см. рис. 1.8).

Если при выключенном зажигании передвинуть рычаг переключателя на одну позицию к рулю и отпустить, то активируется функция задержки выключения фар: включится ближний свет фар, который выключится через 30 мин после закрытия последней двери. Для того чтобы выключить фары, передвиньте рычаг переключателя на одну позицию к рулю и отпустите еще раз.

ПРИМЕЧАНИЕ: Если выключатель (замок) зажигания находится в положении «0» или «I», при включенном наружном освещении в момент открытия двери водителя включится зуммер, напоминающий о необходимости выключить освещение.

В зависимости от комплектации на рычаге также может находиться кнопка SET/RESET и переключатель MENU. Поворотом переключателя MENU выбираются необходимые окна меню бортового компьютера или настройки, а кнопка SET/RESЕT используется для входа в подменю или регулировки настроек.

Картинка с сайта: www.fordbook.ru

4 – боковые сопла системы вентиляции и отопления салона. Предназначены для направления потока воздуха из отопителя, кондиционера или системы вентиляции. Направление потока воздуха изменяют перемещением рукоятки а, установленной в центре сопла, вправо-влево или поворотом вверх-вниз. Под решеткой установлена рукоятка б для регулировки количества воздуха, подаваемого через сопло. При повороте рукоятки до упора влево заслонка полностью закрывается, перекрывая поток воздуха. При повороте рукоятки до упора вправо заслонка полностью открывается (максимальный поток воздуха).

5 – рулевое колесо.

6 – клавиша включения звукового сигнала. Для подачи звукового сигнала нажмите на клавишу его включения.

Картинка с сайта: www.fordbook.ru

7 – комбинация приборов (см. «Комбинация приборов»).

Картинка с сайта: www.fordbook.ru

8 – выключатель (замок) зажигания, объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из четырех положений:

– 0 (блокировка) – зажигание выключено, при вынутом ключе включено противоугонное устройство.

Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка.

Для выключения противоугонного устройства вставьте ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение «I»;

ПРЕДУПРЕЖДЕНИЕ: Не выключайте зажигание и не вынимайте ключ из замка во время движения: рулевое управление будет заблокировано и автомобиль станет неуправляемым.

– I (дополнительное оборудование) – зажигание выключено, ключ не вынимается, рулевое управление разблокировано. Включены цепи питания звукового сигнала, наружного освещения, сигнализации дальним светом фар, радиооборудования, прикуривателя и др.;

– II (включено) – зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, приборы и все электрические цепи;

– III (стартер) – включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение «II».

Картинка с сайта: www.fordbook.ru

9 – рычаг переключателя очистителя и омывателя ветрового стекла и стекла двери задка (на автомобилях с кузовами универсал и хэтчбек) включает электрические цепи при включенном зажигании.

Рычаг можно перевести в следующие положения:

1 – стеклоочиститель выключен;

2 – щетки стеклоочистителя совершат один цикл;

3 – включен прерывистый режим работы стеклоочистителя. Время задержки между циклами регулируется поворотным переключателем а: крайнее нижнее положение — минимальный интервал между циклами, крайнее верхнее — максимальный;

ПРИМЕЧАНИЕ: В зависимости от комплектации вместо стеклоочистителя с прерывистым режимом может быть установлен стеклоочиститель с автоматическим режимом работы. В этом случае при установке рычага переключателя в положение 2 активируется автоматический режим. В этом случае рукояткой а регулируется чувствительность датчика дождя: крайнее нижнее положение — высокая чувствительность (щетки включатся при небольшом количестве воды на ветровом стекле), крайнее верхнее положение — низкая чувствительность (щетки включатся при обнаружении на ветровом стекле большого количества воды).

ПРИМЕЧАНИЕ: Автомобили могут быть оснащены очистителем ветрового стекла, у которого пауза между циклами в прерывистом режиме работы зависит от скорости автомобиля. Когда автомобиль замедляет движение или останавливается, время задержки между циклами стеклоочистителя увеличивается на одну ступень. Когда скорость автомобиля возрастает, время задержки возвращается к установкам, заданным водителем. Перемещение рычага во время работы стеклоочистителя приведет к его выключению. Если скорость автомобиля сильно снизится или автомобиль остановится, то система вновь активируется.

4 – включена первая (низкая) скорость стеклоочистителя;

5 – включена вторая (высокая) скорость стеклоочистителя;

6 – кнопка включения омывателя. При нажатии на кнопку вместе с омывателем автоматически включится стеклоочиститель, щетки которого совершат несколько рабочих циклов после отпускания кнопки.

ПРИМЕЧАНИЕ: Если автомобиль оборудован омывателем фар, то при нажатии кнопки при включенных фарах включится и омыватель фар.

При перемещении рычага к рулю на одну позицию включается очиститель стекла двери задка.

ПРИМЕЧАНИЕ: Очиститель стекла двери задка включается автоматически (зависит от комплектации) при включении заднего хода, если рычаг стеклоочистителя находится в положении 2, 3, 4 или 5.

При перемещении рычага к рулю на две позиции включается омыватель стекла двери задка.

Картинка с сайта: www.fordbook.ru

10 – центральные сопла отопителя.

11 – место для установки магнитолы.

Картинка с сайта: www.fordbook.ru

12 – выключатель аварийной сигнализации.

ПРИМЕЧАНИЕ: Аварийная сигнализация работает при любом положении ключа в выключателе (замке) зажигания.

Картинка с сайта: www.fordbook.ru

13 – блок управления системой отопления (кондиционирования) и вентиляции салона, см. «Отопление (кондиционирование) и вентиляция салона».

Картинка с сайта: www.fordbook.ru

14 – вещевой ящик. Служит для хранения мелких вещей и открывается при нажатии на ручку замка вверх.

Картинка с сайта: www.fordbook.ru

На внутренней стороне крышки расположены подстаканники 1, зажим 2 для бумаг и зажим 3 для ручки.

Картинка с сайта: www.fordbook.ru

15 – регуляторы электрообогрева передних сидений (слева — водительского, справа — пассажирского). Обогрев сидений можно включить только при включенном зажигании (положение «II»). Когда регулятор установлен в положение «0», электрообогрев выключен. В положении «3» включается максимальный нагрев для быстрого прогрева сидений в холодное время года. Промежуточные положения определяют различную интенсивность нагрева.

Картинка с сайта: www.fordbook.ru

16 – выключатель электрообогрева заднего стекла.

Картинка с сайта: www.fordbook.ru

При нажатии на кнопку (ключ в выключателе зажигания должен находиться в положении «II») включается обогрев заднего стекла, одновременно в кнопке загорается контрольная лампа. При повторном нажатии на кнопку обогрев выключается.

ПРЕДУПРЕЖДЕНИЕ: Нагревательный элемент потребляет очень большой ток. Поэтому во избежание чрезмерного разряда аккумуляторной батареи включайте электрообогрев при работающем двигателе и только на время, необходимое для устранения запотевания заднего стекла.

ПРЕДУПРЕЖДЕНИЕ: Для того чтобы не повредить нити обогревателя, не используйте для очистки внутренней стороны заднего стекла скребки и другие острые предметы, а также моющие средства с абразивными веществами.

Картинка с сайта: www.fordbook.ru

17 – прикуриватель.

Картинка с сайта: www.fordbook.ru

Для использования прикуривателя нажмите на кнопку его подвижной части (ключ в замке зажигания в положении «I» или «II»). После нагрева спирали в течение 10–20 с подвижная часть автоматически со щелчком вернется в исходное положение.

Картинка с сайта: www.fordbook.ru

После этого извлеките прикуриватель для использования.

ПРЕДУПРЕЖДЕНИЕ: Прикуриватель можно включить повторно не ранее чем через 20 с.

ПРЕДУПРЕЖДЕНИЕ: Не удерживайте прикуриватель принудительно в нажатом положении.

ПРЕДУПРЕЖДЕНИЕ: Не используйте патрон прикуривателя для подключения мощных электрических приборов (электрокофеварка и др.) – это может привести к повреждению электрооборудования автомобиля.

ПРЕДУПРЕЖДЕНИЕ: Если кнопка прикуривателя не возвращается в исходное положение через 30 с после включения, извлеките прикуриватель из патрона, чтобы не допустить перегорания спирали.

Картинка с сайта: www.fordbook.ru

18 – рычаг управления коробкой передач (см. «Управление коробкой передач»).

Картинка с сайта: www.fordbook.ru

19 – рычаг стояночного тормоза.

Картинка с сайта: www.fordbook.ru

Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх — в комбинации приборов загорится красным светом контрольная лампа.

Картинка с сайта: www.fordbook.ru

Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз — контрольная лампа должна погаснуть.

Картинка с сайта: www.fordbook.ru

20 – выключатель электрообогрева ветрового стекла. При нажатии на кнопку (двигатель должен работать) включается обогрев ветрового стекла и жиклеров омывателя, одновременно в кнопке загорается контрольная лампа. При повторном нажатии на кнопку обогрев выключается. Также электрообогрев выключается автоматически через небольшой промежуток времени.

21 – выключатель системы динамической стабилизации ESP (при ее наличии).

22 – педаль акселератора.

23 – педаль тормоза.

24 – педаль сцепления.

Картинка с сайта: www.fordbook.ru

25 – рычаг блокировки положения рулевой колонки (см. «Регулировка положения рулевого колеса»).

26 – полка для мелких предметов.

Картинка с сайта: www.fordbook.ru

27 – кнопка аварийного отключения подачи топлива (на автомобилях с бензиновыми двигателями).

Картинка с сайта: www.fordbook.ru

ПРИМЕЧАНИЕ: Так выглядит кнопка аварийного отключения подачи топлива (облицовка боковины кузова для наглядности снята).
