В обзоре будет рассмотрен крайне интересный двухканальный осциллограф Fnirsi-1013D (aka ADS1013D). Это — новая модель, вышедшая в этом году (2020).
Интересен он во многих отношениях: и большим 7-дюймовым экраном, и автономным питанием, и очень привлекательными для своей цены параметрами.
Но, разумеется, будут сделаны и критические замечания, в том числе и весьма «увесистые». Сеанс магии с разоблачением тоже будет.
Начнём, как обычно, с официальных технических параметров.
Технические характеристики планшетного осциллографа Fnirsi-1013D (aka ADS1013D)
/увеличение по клику/
Итого: частота семплирования в 1 ГГц и полоса в 100 МГц в двухканальном осциллографе по цене не сильно выше 100 долларов! Просто магия какая-то!
Вот её разоблачением дальше и придётся заняться.
Не всё окажется плохо, и осциллограф можно будет применить для каких-то задач, которые и будут определены по ходу обзора.
Небольшие дополнительные комментарии к таблице с техническими характеристиками.
1. Предельная чувствительность в 500 Вольт/дел. возможна при применении щупа x100. Собственные пределы чувствительности осциллографа составляют 50 мВ — 5 В.
2. Сохранённые скриншоты можно просматривать как на самом осциллографе, так и на компьютере; а сохранённые осциллограммы — только на осциллографе (для просмотра на компьютере нет программного обеспечения).
Купить этот прибор можно на Алиэкспресс как в официальном магазине Fnirsi, так и у других продавцов. Брать можно, где дешевле, товар одинаковый. Реклама. ООО «АЛИБАБА.КОМ (РУ)» ИНН 7703380158
Цена на дату обзора — около $150. Для осциллографов такая цена — это, в сущности «бюджетный» уровень, что умеренно превышает цену бюджетных смартфонов с их условной границей в 100 долларов.
Кроме того, можно поискать точку продажи и на Яндекс.Маркет. Там цена будет несколько выше; но для юридических лиц важнее, чтобы комплект документов был в порядке. Реклама. ООО «Яндекс» ИНН 7736207543
Упаковка, комплектация, внешний вид и конструкция двухканального осциллографа Fnirsi-1013D
Упаковка представляет собой черную коробку из гофрокартона почти без опознавательных знаков:
В комплектацию протестированного экземпляра входили два щупа P6100 на частоты до 100 МГц, инструкция на английском языке и кабель микро-USB:
Зарядного устройства не было. Ну и ладно: у меня их уже столько, что хоть оптовую торговлю открывай! Да и не только у меня, вероятно, такая ситуация.
А вот, наконец, и красавец-осциллограф собственной персоной:
Как можете видеть, никаких механических органов управления у него нет; всё управление процессами измерения делается с помощью сенсорного экрана. Из механики у него есть только выключатель на верхней грани аппарата.
Так выглядит прибор сзади:
Задняя панель у него — белоснежная; и я не могу сказать, что это — хорошо.
Это только сначала будет казаться гламурным, а потом на белом фоне любая, даже малейшая грязь, будет очень заметна.
Задняя крышка держится только на пяти винтах, никаких защёлок нет.
Так что разборка девайса будет очень простой задачей; но перед этим посмотрим на осциллограф ещё в паре ракурсов.
Так он выглядит со стороны верхней грани в наклонном ракурсе:
В этом ракурсе хорошо заметно, что осциллограф, хотя и называется планшетным, на самом деле он — очень «жирненький» для планшета. Лишняя толщина получается из-за глубокой канавки, в которую укладывается подставка.
Подставку и её канавку можно было бы сделать тоньше; но, что вышло — то вышло.
На верхней грани (которая на фото — снизу) видны два BNC-разъёма для подключения двух каналов сигнала, а между ними — контакт с калибровочным сигналом 1 КГц.
Далее идут два светодиода: зелёный и красный. Красный показывает, что идёт зарядка; а зелёный — что она завершилась (но красный при этом не гаснет).
Затем — разъём микро-USB для зарядки и связи с компьютером.
И, последний в этом ряду — механический выключатель питания.
Теперь последний ракурс — с осциллографом, опирающимся на свою подставку:
Прибор с помощью подставки можно установить только под углом 45 градусов к поверхности стола; фиксации подставки в других положениях не предусмотрено.

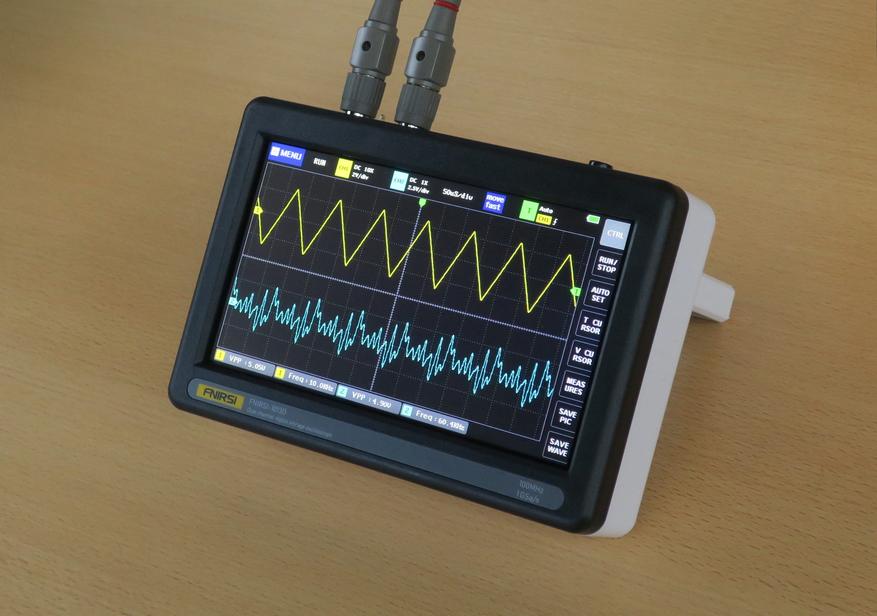

И, наконец, прибор во включенном состоянии:
Теперь пора взяться за разборку!
Вся электронная начинка осциллографа расположена на единственной плате, а элементы находятся только с одной стороны платы:
Разберёмся, что здесь есть и зачем.
Чуть левее и выше центра платы находится процессор F1C100s компании с пафосным названием AllWinner Tech.
Изначальное предназначение этого процессора — для планшетов и ТВ-приставок; но за счёт универсальности его можно устанавливать где угодно.
По диагонали вправо и вниз от центра расположена самая большая микросхема устройства (можно считать, без маркировки, ибо нанесённые на её поверхность цифры ни о чём не говорят).
Это — ПЛИС (программируемая логическая интегральная схема). Их устанавливают в тех случаях, когда процессор не может осилить выполнение каких-то операций программно; ПЛИС-ы же выполняют эти операции аппаратно.
Применённая ПЛИС, скорее всего, является китайским клоном Altera Cyclone IV, которую чаще всего устанавливают в осциллографах и DDS-генераторах.
Справа от ПЛИС — два быстродействующих АЦП.
Маркировки на них нет, но и нет следов её стачивания.
Вероятнее всего, партия без маркировки была изготовлена по спецзаказу. Цель — скрыть истинные параметры осциллографа, которые по применённым АЦП определяются на «раз-два».
Светлые прямоугольники выше ПЛИС — это реле, осуществляющие переключение делителей напряжения механическим способом (и это — хорошо).
Почти в центре платы находится слот для карты памяти микро-SD. Извлечение карты показало, что её ёмкость составляет 1 ГБ:
Вероятно, на её место можно установить и более ёмкую карту памяти, но зачем?! И так на неё можно записать просто тьму осциллограмм и скриншотов!
Теперь переходим к самому интересному — тестам и разоблачению магии.
Тест двухканального осциллографа Fnirsi-1013D. Часть 1: разоблачение магии
Сначала, как писали в пиратских романах, «ничто не предвещало беды». Но — всё по порядку.
Для тестирования осциллографа использовался DDS-генератор сигналов FY6800 с предельной частотой генерации 60 МГц.
Но для одного из измерений я «выжал» из него частоту 125 МГц. Спойлер — как это сделать:
Нажмите, чтобы развернуть
Как получить 125 МГц из DDS-генератора FY6800 с максимальной частотой 60 МГц
Для этого я воспользовался функцией создания кастомного сигнала и соответствующим ПО осциллографа.
С помощью этой функции пользователь может записать в память осциллографа один период сигнала, который затем и будет воспроизводиться с заданной частотой.
В данном случае я записал в качестве одного периода сигнала сразу 4 периода меандра, которые при воспроизведении с частотой 31.25 МГц дали частоту 125 МГц.
Почему выбрана именно такая частота?
Опорная частота генератора FY6800 составляет 250 МГц, т.е. минимальная длительность одного отсчета — 4 нс.
Соответственно, при частоте 125 МГц длительность положительной полуволны и отрицательной полуволны сигнала составят по 4 нс. При попытке повысить частоту ещё выше начнутся пропуски тактов и сигнал «развалится».
Корректность сформированного таким образом сигнала была проверена на осциллографе Hantek 5102P, имеющим частоту семплирования в одноканальном режиме 1 Gsps.
Естественно, из-за выхода пределы полосы генератора форма и амплитуда сигнала исказились; но для тех случаев, когда важна только частота, это допустимо.
Но испытания сигналом 125 МГц были проведены позже, когда стало ясно, что в осциллографе есть незадокументированные «хитрости».
А сначала поданный на осциллограф синусоидальный сигнал с частотой 60 МГц получился удивительно ровным и гладким, как будто бы он действительно оцифрован с высокой частотой. Может быть, и не 1 Gsps (1 ГГц), но уж 500 Msps — точно:
Детальное исследование происхождения такой подозрительной гладкости осциллограммы показало, что на развёртках 10 нс/дел. и 25 нс/дел. при переходе частоты входного сигнала от 43.3 МГц к 43.4 МГц осциллограф начинает превращать любой сигнал в чистейший синус!
Поясню примерами.
Итак, сигнал — меандр, частота 43.3 МГц:
На осциллограмме трудно «опознать» меандр, поскольку сигнал искажен как из-за ограничения полосы пропускания осциллографа, так и из-за несинхронности частоты сигнала и частоты семплирования осциллографа. То есть, такие искажения — вполне естественны.
Частоту сигнала осциллограф определил с небольшой ошибкой (42.9 МГц вместо 43.3 МГц).
Теперь — тот же сигнал, но с частотой 43.4 МГц:
Частота сигнала тоже определена с небольшой ошибкой (43.3 МГц вместо 43.4 МГц), но зато теперь на экране — почти идеальный синус, никакой «болтанки»!
Снятие аналогичных осциллограмм с анализом спектра (быстрое преобразование Фурье, БПФ) также показало очень сильную «очистку» спектра от лишних составляющих при переходе через этот порог частоты.
Спектр сигнала с частотой 43.3 МГц (на верхней половине экрана):
А теперь — сигнал с частотой 43.4 МГц:
Вот, заодно посмотрели и на работу БПФ в этом осциллографе.
Теперь — «копаю» дальше: подаю на осциллограф сигнал с частотой 125 МГц.
Понятно, что он находится за пределами полосы пропускания, и его амплитуда должна упасть на вполне законном основании. Но нас сейчас интересует не амплитуда сигнала, а его частота.
И вот что получилось:
Осциллограф показал, что частота сигнала составила 75 МГц, хотя его реальная частота равна 125 МГц!
Исходя из теоремы Котельникова получается, что реальная частота семплирования (дискретизации) составляет в осциллографе вовсе не обещанные 1 Gsps, а только 200 Msps!
А в соответствии с упомянутой теоремой, если частота сигнала превышает 1/2 частоты дискретизации, то он не может быть точно передан цифровыми отсчетами и начинает искажаться.
В данном случае после увеличения частоты сигнала сверх 1/2 частоты семплирования, изображение сигнала на экране осциллографа переходит на зеркальный «обратный отсчёт»: чем выше реальная частота сигнала, тем ниже она на экране.
Конкретно в этом случае частота на экране получается равной (Fd-Fs), где Fd — частота дискретизации; Fs — частота сигнала.
Небольшие подробности для тех, кто захочет повторить эксперимент: картинка, изображенная на скриншоте, получается только при масштабе по вертикали 2 В/дел. При других масштабах сигнал вырождается в прямую линию; почему — не знаю.
Объединять два АЦП в один канал (если второй выключен) прибор не умеет. Соответственно, повысить частоту семплирования до 400 Msps не получится.
Фактически, из-за подмены любого высокочастотного сигнала на синус вместе с фактом частоты семплирования в пять (!) раз хуже заявленной, использование осциллографа для настройки цифровой аппаратуры становится невозможным. Там может быть важным взаимное положение фронтов с точностью в единицы наносекунд, а иногда даже до долей наносекунды, а тут — такой провал…
До кучи к «разоблачению магии» — ещё несколько осциллограмм, сделанных на разных горизонтальных развёртках для одного и того же сигнала (синус 40 МГц). Будет продемонстрировано искажение формы сигнала в зависимости от скорости развёртки.
Развёртка 10нс/дел.:
Развёртка 50 нс/дел.:
На этой развёртке «испортилась» не только форма сигнала, но и его амплитуда.
Развёртка 100 нс/дел.:
Здесь амплитуда сигнала восстановилась, но форма по-прежнему искажена.
Мораль из этих трёх картинок: при просмотре сигнала необходимо адекватно устанавливать параметры развёртки, иначе можно увидеть то, чего нет. Впрочем, это касается подавляющего большинства цифровых осциллографов.
В случае использования кнопки автонастройки «AUTO SET» этот осциллограф, как правило, сам устанавливает правильные параметры; но проконтролировать — не повредит.
Тест двухканального осциллографа Fnirsi-1013D. Часть 2: обо всём понемногу
Перед проверкой параметров (включая АЧХ) один из щупов был переключен в положение x10 и была произведена его стандартная настройка (по максимально-плоской вершине прямоугольного импульса).
Теперь — АЧХ.
Она была банально снята по нескольким точкам на тех частотах, которые я счёл наиболее интересными.
Вот что получилось:
Если оценивать АЧХ по стандартному уровню -3 дБ (0.71), то ширина полосы получилась около 36 МГц. Это — не те 100 МГц, которые обещал производитель; но всё равно неплохо, т.к. даже хорошо настроенный щуп некоторую часть полосы «съедает».
Теперь — оценим визуально качество осциллограмм на стандартных сигналах.
Импульсы 40 нс, частота 10 МГц:
Синус 1 МГц «крупным планом»:
Треугольник 1 МГц:
Пила 1 МГц:
Обратная пила 1 МГц:
И, в качестве примера реальной осциллограммы — сигнал на дросселе DC-DC преобразователя 5 В — 9 В (обзор):
Хорошо заметны характерные особенности сигнала: плоские участки прямого и обратного хода, а также полтора периода свободных колебаний в промежутке между ними.
Экран и управление осциллографом
Экран у осциллографа — сенсорный (ёмкостной), без воздушного промежутка между сенсорной поверхностью и собственно экраном (бликует мало).
Чувствительность сенсора — отличная, понимает даже лёгкие касания.
Углы обзора экрана — очень хорошие. Правда, технология экрана не очень похожа на IPS, скорее всего, это нечто похожее на *VA (что тоже очень неплохо).
Управление осциллографом производится только с помощью сенсорного экрана, но есть тонкости.
Первая тонкость — экран (или ПО) не поддерживает мультитач, управление возможно только одним пальцем. Первая же попытка «растянуть» осциллограмму двумя пальцами с треском провалилась.
Вторая тонкость — некоторые функции управляются с помощью сенсорных кнопок на экране, а некоторые — тапами и переносом элементов прямо по экрану.
Например, увеличивается масштаб осциллограммы по горизонтали постукиванием по правой стороне экрана, а уменьшается — постукиванием по левой.
Передвинуть осциллограмму в другое место экрана можно, «схватив» её одним пальцем и переместив без отрыва, куда надо. Аналогично происходит управление уровнем триггера.
Несколько особняком стоит изменение чувствительности по вертикали. Для этого надо нажать на кнопку «CTRL» в правом верхнем углу, и тогда на правой стороне экрана откроются кнопки «V+» и «V-».
По кнопкам вызова курсора (по времени и пространству) возникают сразу два курсора, которые можно передвигать пальцем.
Курсоры работают не только по «живому» сигналу, но и по ранее записанному в память сигналу (по скриншотам не работают), пример:
Кстати, встроенных часов в осциллографе нет, и все сохранённые файлы датируются 22 марта 2020 года, 22:48:58. Вероятно — это дата сборки текущей версии прошивки (но более свежих прошивок пока нет).
Определить правильную последовательность снятых осциллограмм позволяет имя файла, которое представляет собой просто номер: 1, 2, 3…
Автономность
Отдельно проверять автономность было лениво, несмотря на простоту такой проверки; но, по личному впечатлению, 3 часа работы точно можно гарантировать. Если сбавить яркость экрана — то ещё немножко можно добавить.
Если и этого будет мало — повербанки никто не отменял!
Итоги и выводы (техническая часть)
Первый вывод, конечно, будет печальным: производитель бессовестно обманывает потребителей.
Хотя, может быть, он и не совсем производитель, а просто наклеил свой шильдик на изделие, выпущенное неизвестным «контрактным производителем».
Но это — не важно. Приклеил свой шильдик — значит, ты и отвечаешь по всей строгости.
Как уже отмечалось, из-за грубого несоответствия заявленным параметрам, осциллограф не подходит для настройки цифровых схем: там совсем другие требования к быстродействию.
В то же время, для настройки многих типов аналоговых схем его параметры вполне достаточны.
С его помощью можно проверять работу датчиков, настраивать усилители и блоки питания, контролировать аналоговые части смешанных аналого-цифровых устройств (например, блоков бесперебойного питания).
Большим подспорьем в этом будет возможность автономной работы за счёт встроенного аккумулятора. Отвязка от сетевого питающего напряжения в принципе во многих случаях бывает полезна.
Но применение этого прибора в качестве «плавающего осциллографа» (т.е. находящегося под внешним потенциалом) — не лучшая идея, так как на осциллографе есть металлические части, доступные для прикосновения. Одно неверное движение, и Вы — покойник!
Завершая вопрос о недостатках, пожалуй, надо упомянуть ещё слишком грубую чувствительность для малых сигналов (50 мВ/дел.), а также отсутствие отдельного входа для внешней синхронизации и слабость математической обработки каналов.
Теперь — о достоинствах; ибо, как ни странно, они тоже есть!
Сразу надо отметить большой экран: в этом отношении Fnirsi-1013D выигрывает практически у всех конкурентов своей ценовой категории. После работы с таким экраном на другие осциллографы с экранами-малютками даже и смотреть не хочется.
Также надо отметить вполне адекватную и точную работу с теми сигналами, которые находятся в зоне его досягаемости (до указанной в обзоре частоты 43.3 МГц).
Даже и принудительная подмена сигнала на синус была бы в «плюсе», если бы производитель об этом предупредил и дал бы пользователю возможность отключения этой функции (ведь на высоких частотах, действительно, часто приходится иметь дело с синусом).
Очень важный плюс — относительно небольшие габариты прибора с учетом размеров экрана. Прибор вполне подходит для «походной» работы, разве что «жирноват» слегка.
Итоги и выводы (эмоциональная часть)
Предвижу, что многие читатели моего обзора захотели бы задать риторический вопрос: а что Вы хотели за такие деньги?!
Отвечаю: независимо от цены прибора, характеристики на него должны быть указаны абсолютно честные, без «фантазий». Вот чего я хочу.
Остальное продавцы и производители пусть расписывают как угодно.
Могут, например, писать, что корпус осциллографа сделан из цельного куска мрамора (как велел старик Хоттабыч), а украшен он натуральным мехом шанхайского барса (как велел Остап Бендер).
Но технические характеристики должны быть только честными, и никакими другими (ведь могут же, например, Hantek и Rigol, не менее китайские, чем Fnirsi, честно их писать?!).
Всё остальное — коварный и бессовестный обман. Причём в пять раз, Карл!
За сим всем спасибо за внимание!
Реклама:
Реклама. ООО «АЛИБАБА.КОМ (РУ)» ИНН: 7703380158 erid: 2SDnje2UWaF
Реклама. ООО «Яндекс» ИНН: 7736207543 erid: F7NfYUJRWv19YrKEuKpR
Наконец дождался доставки модели из акционной партии. Обещали два канала по 100МГц, частоту дискретизации 1GSa/s, хранение 1000 снимков экрана и снапшотов с возможностью выгрузки первых на ПК. Понятное дело гигасемпл за такие деньги получить нереально, я даже был готов к тому, что он начнет «давиться» сигналом свыше 50МГц, но по тестам получилось не так плохо. Ну и вишенка на торте, 7″ сенсорный дисплей, который по управлению после DS213 кажется мегаудобным, всё под рукой и настраивается в пару кликов. Довольно удачная модель, с учетом стоимости и придраться особо не к чему.
Характеристики
Ширина канала: 100 МГц * 2
Количество каналов: 2 канала + генератор 1кГц
Максимальная частота дискретизации в реальном времени: 1GSa/s
Вертикальная чувствительность: 50 мВ/див ~ 500 В/Див
Горизонтальный диапазон времени: 50S/div ~ 10 NS/div
Максимальное испытательное напряжение: 40 В (1X зонд), 400 В (10X зонд)
Глубина хранения: 240 кб
Входное сопротивление: 1 м
ADC точность: 8 бит
Режим напряжения: AC/DC
Режим запуска: одиночный, нормальный, автоматический
Тип триггера: Восходящий/нисходящий
Внешнее триггерное напряжение: 0 — 40В
Дисплей: 7 дюймов 800*480
Управление: емкостный сенсорный экран + жесты
Синхронизация: экспорт изображений USB
Источник питания: литиевая батарея 6000 мАч
Размер: 184 мм x 124 мм x 50 мм
Вес: 650 г
Распаковка и внешний вид
Коробка вместо пакета
И уже внутри обмотанная в пупырку заводская упаковка
Запаковали хорошо, да и коробка выглядит симпатично, подарить кому-то будет не стыдно
Внутри пакет с щупами, инструкция, в подиуме сам осциллограф, блок питания и шнурок
Так будет нагляднее. Блок питания 5В 2А, шнур 1.8 метра
Щупы бюджетные, но не худшего качества — регулировать не пришлось, хотя отвертку положили
На лицевой стороне никаких элементов управления нет, только экран
Сзади шильдик с характеристиками и подствака. На фото сдернул с фиксаторов, самопроизвольно не откидывается
Ну и вверху два классических разъема для щупов, контакт генератора 1кГц, пара индикаторов, гнездо microUSB для зарядки и скидывания скриншотов, а так же кнопка включения с арретиром(фиксатором)
Функционирование
Питание включается верхней кнопкой, загрузка занимает 3-4 секунды с учетом заставки, экран яркий, углы обзора хорошие, так что даже на улице в солнечный день проблем с читаемостью не возникало
Триггеры двигаются пальцем
При нажатии на левую или правую часть экрана можно менять развертку по горизонтали в диапазоне 10нс-50с
Для каждого канала вызывается своё меню, в котором можно его включить/выключить, активировать FFT, выбрать режим AC/DC и делитель щупа. Регулировка развертки по вертикали производится после нажатии кнопки «CTRL» отдельно на каждый канал
Рядом с каналами расположили простенькие настройки триггера
В вертикальном меню справа помимо кнопки «Старт/Стоп» и «Автонастройки» есть курсорные измерения
Так же можно включить до 12 параметров для вывода на экран и они практически не будут мешать обзору
Чуть ниже кнопки сохранения скриншота и снапшота. Отличия между ними в том, что скриншот в виде картинки можно выгрузить в компьютер, а снапшот можно подробнее изучать, меняя развертку, накидывая курсоры и двигая сигнал по рабочей области, но скриншот снапшота сделать не получится, так что иногда приходится сохранять и то и другое.
Ну и напоследок главное меню(малость засветило кадр)
Тут у нас имеется настройка яркости экрана
И сетки, на гифке стоковые 15% и 100% для сравнения
Чуть ниже фиксация триггера на 50%, калибровка нуля и активация режима X-Y
Режим «X-Y» — специализированный двухканальный режим работы осциллографа, при котором сигнал одного из каналов используется для отклонения луча по горизонтальной оси «X», а сигнал второго канала для его отклонения по вертикальной оси «Y». Режим «X-Y» позволяет отображать на экране прибора зависимость одного физического процесса (сигнал «Y») от другого (сигнал «X»). Например, зависимось давления газа в фиксированном объеме от температуды этого газа. Для этого необходимо преобразовать сигналы обоих процессов в соотвествующие сигналы напряжения для подачи их на входы осциллографа. Простейшим примером использования данного режима в измерительной технике является измерение отношения параметров синусоидальных сигналов двух генераторов с помощью фигур Лиссажу. По форме этих фигур можно определить соотношение частот сигналов, их амплитуд и фазовый сдвиг одного сигнала относительно другого.
Простенький пример
Далее галерея скриншотов
Выбрал случайный файл, разрешение 800х480, размер 781Кб
И снапшотов
В конце вход в режим синхронизации с ПК. Без активации осциллограф будет просто заряжаться
Для тестирования предела измерений сделал генератор на si5351 с ростом частоты от 1 до 100МГц с шагом 1МГц, подключил оба канала. Триггер ставится только на один, так что второй получился малость дерганным, но общая картина видна
DANIU ADS5012H с аналогичной частотой пропускания и заявленной выборкой 500MS/s, сдался на 70Мгц
DS213 даже не подключал, т.к. там «расческа» будет уже на 20МГц
Продавец попросил потянуть с обзором, так что я дождался еще один генератор и публикацию обзора на этот осциллограф от другого автора, ну да ладно, продавцу виднее как лучше )
Выбор пал на модель с ADF4351, которую можно разгонять от 35МГц до 4.4ГГц
Результат тот же. 70МГц отображает нормально
К 80МГц амплитуда уже проседает, но сигнал держится
При 85МГц уже становится дерганным и частота немного прыгает
Ну и на 90МГц поведение лучше покажет гифка
В комментариях к акции скидывали это видео, довольно информационно и по делу.
Автономность
Осциллограф пришел заряженным примерно наполовину, за время тестов подсел процентов до 30, было решено разрядить полностью и посмотреть какую емкость он впитает во время зарядки. Подал сигнал 8МГц и начал ждать, заодно можно будет посмотреть насколько будут расходиться данные по мере разряда. Процесс занял полтора часа
За 10 минут до выключения сигнал начало заметно выдирать, вот последние 15 секунд работы без ускорения
Полного заряда определенно должно хватить на 3-4 часа непрерывной работы
Поставил на зарядку, ток потребления порядка 1.5А
При этом начинает светиться красный индикатор в верхней части
Думал он погаснет в конце, но нет, дополнительно загорелся зеленый
Тестер насчитал 5500мАч при 5В на входе, так что около 6000мАч аккумулятор должен быть
Внутренний мир
5 шурупов и корпус без труда разделяется на две части
Плата. «Мозги»: EP4CE6E22C8N от Intel и F1C100S, маркировка АЦП потерта, но скорее всего это пара AD9288, так что гигасемпла тут точно нет, максимум 200MSa/s. В качестве контроллеров заряда использовали пару TP4056, подключенных параллельно. Так же видна память W25Q16JV и полноценный разъем microSD, под рукой была карточка на 16ГБ, работает без проблем, то есть количество хранимых скринов и снапшотов можно увеличить до 16000, но нужно ли? В комментариях к акции UniSoft писал, что скармливал 32ГБ без проблем, кстати, спасибо ему за первые фото и отклик.
С обратной стороны ничего интересного нет
Аккумулятор 3.7В(1S пакет) закрепили не в нише, а на уровне основного корпуса, так что при желании можно легко вставить пакет гораздо крупнее или около 6х18650 параллельно, но нужно ли?
Продавец предоставил купон FNIRSI04, который скидывает 6$
Итоги
Начну с замечания. Частота дискретизации порядка 200MSa/s и при построении сигнала хотя бы по трем точкам, максимальная рабочая частота не должна превышать 70МГц, синус в моем случае выдержал до 80+МГц. Так что да, частоты дискретизации 1GSa/s у данной модели нет. Хотелось бы конечно, но нужно быть реалистами, не за эту цену )
В остальном мне модель понравилась:
+ Очень удобное управление. Подстройка производится в несколько касаний пальцем, все элементы расположены логично и привыкаешь довольно быстро. Новичкам понравится кнопка автоматической настройки. По сравнению с тем же DS213 небо и земля. Собственно, сенсорным экраном и зацепил этот осциллограф, иначе прошел бы мимо.
+ Большой информативный дисплей с хорошими углами обзора и яркостью, на который без труда помещаются два графика, окошко быстрого преобразования Фурье, по 12 окошек измерений на каждый канал и блок курсорных измерений, при этом вид остается вполне читабельным.
+ Два канала с классическими разъемами, есть щуп генератора с меандром 1кГц, который активен постоянно.
+ Хорошая автономность, которую при желании можно увеличить в несколько раз.
+ Есть синхронизация с ПК, при этом скриншоты создает в неплохом разрешении(800х480), при этом можно увеличить хранилище с 1 до 32ГБ, хотя не вижу в этом особого смысла, т.к. места хватает на 1000 файлов.
В комментариях писали, что 50мВ/дел маловато для оценки шума блоков питания, но ведь 50мВ это не минимум, ниже которого будет чистая полоса, можно регистрировать всплески по 5мВ. Я такие сгенерировать не могу, но вот для примера 37мВ
Да, при 10мВ/дел можно поймать всплески от 1мВ и график выглядит лучше
Но я обычно на шум меньше 50мВ внимания не обращаю, хотя конечно многое зависит от рода деятельности.
Так же стоит напомнить о размерах, компактной данную модель назвать сложно и в карман куртки она не поместится, так что это больше вариант для дома/мастерской. У меня стоит на столе рядом с мультиметром-колонкой, смотрятся неплохо )
В данный момент DS213 и DANIU ADS5012H ушли на полку, хотя последний будет частенько использоваться как «выездная модель» из-за своих компактных размеров и схожих с сабжем характеристик. А вот 213 включал только если нужно было сделать много скриншотов, осциллограф неплохой, но к управление это боль, так и не привык к нему.
Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)
Пантенол инструкция по применению
Подойницына Алёна Андреевна
20 июня 2022
ИМЕЮТСЯ ПРОТИВОПОКАЗАНИЯ. ВОЗМОЖНЫ ПОБОЧНЫЕ ЭФФЕКТЫ. НЕОБХОДИМА КОНСУЛЬТАЦИЯ СПЕЦИАЛИСТА.
Автор статьи
Подойницына Алёна Андреевна
,
Профессия: провизор
Название вуза: Пермская государственная фармацевтическая академия (ПГФА)
Специальность: фармация
Стаж работы: 5 лет
Диплом о фармацевтическом образовании: 105924 3510722 рег. номер 31917
Места работы: провизор в аптеке, преподаватель ПГФА на кафедре Управления и экономики фармации, провизор сервиса Мегаптека
Все авторы
Содержание
- Мазь: инструкция по применению
- Крем: состав
- Мазь при ожогах
- Аналоги препарата
- Задайте вопрос эксперту по теме статьи
Порез, ссадина, заноза, ожог, укол… Ни один человек не может исключить из своей жизни мелкие бытовые травмы. К сожалению, уровень бытового травматизма высок и не имеет тенденции к снижению.
Ситуацию с травмой надо встречать «во всеоружии». В домашней или дорожной аптечке нужны антисептики, бинты и пластыри, а также средства для заживления ран.
Рассказываем о Пантеноле — популярном стимуляторе восстановления поврежденной кожи, его лекарственных формах, применении и аналогах.
Мазь: инструкция по применению
Рассказываем, для чего мазь Пантенол нужна в каждой домашней аптечке.
Действующее вещество Пантенола — декспантенол — предшественник пантотеновой кислоты (витамина В5). Он восстанавливает кожу, регулирует клеточный обмен веществ, укрепляет коллагеновые волокна.
Когда кожа повреждена, то «требует» больше пантотеновой кислоты. Местные средства с декспантенолом восполняют эту потребность. Само активное вещество быстро впитывается кожей и превращается в пантотеновую кислоту.
Инструкция по применению мази Пантенол указывает, что она помогает при большинстве повреждений кожи:
- при ожогах
- при мелких повреждениях кожи, ссадинах, трещинах, порезах
- при сухости кожи, в том числе при лечении дерматитов
- для защиты кожи от негативного влияния внешних факторов
- для ухода за кожей молочных желез в период лактации
- при опрелостях и пеленочном дерматите у грудных детей
Пантенол относится к востребованным препаратам. При этом цена на него весьма «демократична». В аптеках можно купить средства Пантенол в диапазоне 60-280 рублей.
Крем: состав
Крем Пантенол отличается от мази вспомогательными субстанциями, которые улучшают его свойства. В состав входит пантенол в концентрации 5%, а вот составы вспомогательных компонентов основы разнятся в зависимости от производителя.
Крем проникает во все слои кожи. Оказывает восстанавливающее, смягчающее и слабое противовоспалительное действие на кожу. Его нельзя наносить на мокнущие раны.
У крема Пантенол нет противопоказаний, за исключением повышенной чувствительности к компонентам средства. Он хорошо переносится, побочные эффекты возникают редко и проявляются в виде незначительных аллергических реакций.
Мазь при ожогах
Пантенол отлично справляется с бытовыми ожогами, в том числе и с солнечными. Своевременное применение ускоряет заживление и предотвращает образование рубцов на месте ожога.
Вам может быть интересно: Лучшее средство от ожогов кипятком, чем лечить химический ожог
Но необходимо помнить, что самостоятельно лечить можно только ожоги 1 и 2 степеней, а в более сложных случаях — обязательно обращаться за медицинской помощью к врачам.
Можно использовать любые лекарственные формы: мазь, крем, спрей (аэрозоль). Крем или мазь наносят тонким слоем несколько раз в день на обожженные места. Частота применения зависит от степени повреждения кожи.
Популярной формой при лечении ожогов является спрей или аэрозоль — его распыляют на поврежденную кожу и оставляют до впитывания. При этом исключается контакт с руками, возможность инфицирования и боль при прикосновении.
При распылении средство «рассеивается» на маленькие частицы с высокой степенью проникновения. В результате восстановительный эффект достигается меньшими дозами.
Аналоги препарата
У Пантенола достаточно большое количество аналогов в лекарственных формах крема, мази и спрея (аэрозоля, пены).
Почти все лекарственные средства содержат 5% декспантенола, имеют одинаковые показания, противопоказания и побочные эффекты. Отличаются производителями и составом вспомогательных веществ. При выборе средства нужно учитывать возможные аллергические реакции на компоненты препаратов.
Самые популярные аналоги:
- Бепантен (GP GRENZACH PRODUKTIONS GmbH Германия)
- Крем и мазь для наружного применения в тубах по 3,5 г, 30 г или 100 г
- Д-Пантенол (Озон OOO Россия)
- Мазь 5% в тубах и банках разного объема
- Д-пантенол-Нижфарм (Нижфарм AO Россия)
- Крем и мазь 5% в тубах
- Декспантенол (Тульская фармфабрика OОO Россия)
- Мазь 5%: в тубах и банках разного объема
- Новатенол (JADRAN-Galenski Laboratorij d.d. Хорватия)
- Крем и мазь 5% в тубах по 25 г и 50 г
- Пантенол Фармстандарт (Фармстандарт-Лексредства OAO Россия)
- Аэрозоль для наружного применения 5%: баллон 58 г
- Пантенол-Тева (MERCKLE GmbH Германия)
- Мазь 5%: туба 35 г
- Пантенолспрей (AEROPHARM GmbH Германия)
- Аэрозоль 4.63% во флаконе 130 мл
- Пантесепт плюс (Тульская фармфабрика OОO Россия)
- Крем 5% с добавлением антисептика — хлоргексидина
- Пантодерм (Акрихин AO Россия)
- Мазь 5%: туба 30 г
- Рекреол (GRINDEX AO Латвия)
- Крем и мазь 5%: тубы 30 г или 50 г
В средствах Пантенол действующим веществом является декспантенол — производное витамина В5 (пантотеновой кислоты). Этот витамин участвует практически во всех обменных процессах клеток кожи. Он стимулирует восстановление тканей при повреждениях, улучшает питание клеток и защищает кожу от негативных факторов.
Пантенол выпускается разными компаниями в форме мази, крема и аэрозоля. Последний удобен для применения при незначительных бытовых ожогах, особенно солнечных.
Задайте вопрос эксперту по теме статьи
Остались вопросы? Задайте их в комментариях ниже – наши эксперты ответят вам. Там же Вы можете поделиться своим опытом с другими читателями Мегасоветов.
Выбор описания
| Лек. форма | Дозировка |
|---|---|
|
мазь для наружного применения |
5% |
|
аэрозоль для наружного применения |
5% |
мазь для наружного применения
аэрозоль для наружного применения
Пантенол (мазь для наружного применения, 5%), инструкция по медицинскому применению РУ № ЛП-004229
Дата последнего изменения: 29.03.2021
Особые отметки:
Содержание
- Действующее вещество
- ATX
- Нозологическая классификация (МКБ-10)
- Фармакологическая группа
- Лекарственная форма
- Состав
- Описание лекарственной формы
- Фармакокинетика
- Фармакодинамика
- Показания
- Противопоказания
- Применение при беременности и кормлении грудью
- Способ применения и дозы
- Побочные действия
- Взаимодействие
- Передозировка
- Особые указания
- Форма выпуска
- Условия отпуска из аптек
- Условия хранения
- Срок годности
- Производитель
- Аналоги (синонимы) препарата Пантенол
- Заказ в аптеках Москвы
Действующее вещество
ATX
Нозологическая классификация (МКБ-10)
Список кодов МКБ-10
- L22 Пеленочный дерматит
- L25 Контактный дерматит неуточненный
- L30.9 Дерматит неуточненный
- L53 Другие эритематозные состояния
- L55 Солнечный ожог
- L59.9 Болезнь кожи и подкожной клетчатки, связанная с излучением
- O92.1 Трещина соска, связанная с деторождением
- T14.0 Поверхностная травма неуточненной области тела
- T14.1 Открытая рана неуточненной области тела
- T30 Термические и химические ожоги неуточненной локализации
- T78 Неблагоприятные эффекты, не классифицированные в других рубриках
- Y97 Факторы, связанные с загрязнением окружающей среды
- Z43.0 Уход за трахеостомой
- Z43.1 Уход за гастростомой
- Z43.3 Уход за колостомой
Фармакологическая группа
Лекарственная форма
Мазь,
для наружного применения.
Состав
Действующее вещество:
Декспантенол
— 5,0 г;
Вспомогательные вещества:
Вазелин
— 25,0 г; ланолин — 15,0 г; парафин жидкий — 10,0 г; воск
эмульсионный — 3,0 г; цетостеариловый спирт — 1,65 г; метилпарагидроксибензоат
— 0,2 г; вода очищенная — до 100,0 г.
Описание лекарственной формы
Мазь
светло‑желтого цвета, возможны оттенки от желтовато‑коричневого до
зеленовато‑коричневого цвета, с характерным запахом ланолина.
Фармакокинетика
При
наружном применении декспантенол быстро адсорбируется и превращается в
пантотеновую кислоту, связывается с белками плазмы крови (главным образом с
бета‑глобулином и альбумином). Концентрация пантотеновой кислоты в крови
составляет 0,5–1 мг/л, в плазме крови — 100 мкг/л. Пантотеновая
кислота не подвергается в организме метаболизму и выводится в неизменном виде
почками.
Фармакодинамика
Декспантенол
— производное пантотеновой кислоты, которая является водорастворимым витамином
группы B
(витамин B5),
необходимым в качестве составной части кофермента A для
углеводного, белкового и жирового обмена. Стимулирует регенерацию кожи,
нормализует клеточный метаболизм, увеличивает прочность коллагеновых волокон.
Оказывает регенерирующее, слабое противовоспалительное действие, питает и
смягчает кожу. Вспомогательные вещества улучшают терапевтические свойства мази.
Показания
Нарушения
целостности кожного покрова, вызванные механическими, химическими,
температурными факторами или после хирургических вмешательств:
—
ожоги различного
происхождения (в т. ч. солнечные);
—
царапины,
ссадины, раны, пролежни;
—
плохо заживающие
асептические послеоперационные раны;
—
дерматиты,
фурункулы, трофические язвы нижних конечностей;
—
лечение и
профилактика трещин и воспаления сосков молочной железы во время лактации;
—
уход
за детьми: профилактика и
лечение опрелостей у грудных детей, активизация процесса заживления кожи при
мелких повреждениях, пеленочный дерматит;
—
для обработки и
защиты сухой кожи;
—
лечение и
профилактика последствий неблагоприятного воздействия на кожу факторов внешней
среды (холода, ветра, влажности).
Противопоказания
Повышенная
чувствительность к компонентам препарата.
Применение при беременности и кормлении грудью
Пантенол
можно применять во время беременности и в период грудного вскармливания. Если
препарат используется для обработки трещин во время лактации, он должен быть
смыт перед кормлением грудью.
Способ применения и дозы
Наружно.
Мазь
наносят тонким слоем на пораженный участок, слегка втирая, 2–4 раза в
сутки (при необходимости чаще). В случае нанесения на инфицированную
поверхность кожи, ее следует предварительно обработать любым антисептиком.
Кормящим
матерям необходимо смазывать поверхность соска мазью после каждого кормления
грудью.
Грудным
детям наносят мазь после каждой смены белья или водной процедуры.
Длительность
применения препарата зависит от индивидуальных особенностей течения заболевания
у пациента и определяется достигнутым терапевтическим эффектом и переносимостью
препарата.
Если
после лечения улучшения не наступает или появляются новые симптомы, необходимо
проконсультироваться с врачом.
Применяйте
препарат только согласно тому способу применения и в тех дозах, которые указаны
в инструкции. В случае необходимости, пожалуйста, проконсультируйтесь с врачом
перед применением лекарственного препарата.
Побочные действия
Реклама: ООО «РЛС-Патент», ИНН 5044031277
Аллергические
реакции (в том числе замедленные в связи с наличием в составе препарата
метилпарагидроксибензоата) — крапивница, зуд.
Взаимодействие
Взаимодействие
с другими препаратами не установлено.
Передозировка
Случаев
передозировки препарата не наблюдалось.
Особые указания
Не
наносить на мокнущие раны.
Избегать
попадания препарата в глаза. Лечение трофических язв и плохо заживающих трансплантантов
должно проводиться под наблюдением лечащего врача.
Внимательно
прочтите инструкцию перед тем, как начать применение препарата. Сохраните
инструкцию, она может понадобиться вновь.
Если
у Вас возникли вопросы, обратитесь к врачу.
Лекарственное
средство, которым Вы лечитесь, предназначено лично Вам, и не следует передавать
другим лицам, поскольку оно может причинить им вред даже при наличии тех же
симптомов, что и у Вас.
Влияние на способность управлять
транспортными средствами, механизмами
Препарат
не влияет на способность управлять транспортными средствами и заниматься
другими потенциально опасными видами деятельности, требующими повышенной
концентрации внимания и быстроты психомоторных реакций.
Форма выпуска
Мазь
для наружного применения 5% по 25,0 г, 30,0 г или 50,0 г в тубах алюминиевых с
внутренним лаковым покрытием с бутонами из полимерных материалов.
Каждую
тубу вместе с инструкцией по медицинскому применению помещают в пачку
картонную.
Условия отпуска из аптек
Условия хранения
При
температуре не выше 25 °C.
Хранить
в недоступном для детей месте.
Срок годности
3 года.
Не
применять по истечении срока годности.
Производитель
Предприятие‑производитель/Организация,
принимающая претензии потребителей
ЗАО «Зеленая
дубрава», Россия
141801,
Московская обл., г. Дмитров, ул. Профессиональная, д. 151
Тел.:
+7 (495) 993‑99‑95
www.mazi.ru
Описание проверено
-
Комкова Людмила Александровна
(Провизор)
Опыт работы: более 12 лет
Дата обновления: 23.05.2025
Аналоги (синонимы) препарата Пантенол
Заказ в аптеках
Представленная информация о ценах на препараты не является предложением о продаже или покупке товара.
Информация предназначена исключительно для сравнения цен в стационарных аптеках, осуществляющих деятельность в
соответствии со статьей 55 Федерального закона «Об обращении лекарственных средств» от 12.04.2010 № 61-ФЗ.
