PDP-LX608D_Rus.book Page 1 Wednesday, May 23, 2007 4:51 PM

PDP-LX

608

6080

508

5080

PDP-LX608D_Rus.book Page 2 Wednesday, May 23, 2007 4:51 PM

RISK OF ELECTRIC SHOCK

CAUTION

DO NOT OPEN

PDP-LX608D_Rus.book Page 3 Wednesday, May 23, 2007 4:51 PM

D3-4-2-2-2a_A_

Данное изделие соответствует Директиве по
низкому напряжению (Low Voltage Directive) 2006/
95/EC и EMC Directive 2004/108/EC.

page 15

PDP-LX608D_Rus.book Page 4 Wednesday, May 23, 2007 4:51 PM

Благодарим вас за покупку этого изделия Pioneer.

Полностью прочтите настоящие инструкции по эксплуатации, чтобы знать, как надлежащим образом работать с этой моделью. Прочитав
инструкции, положите их в надежное место для использования в будущем.
В некоторых странах или регионах форма вилки на конце кабеля питания и форма розетки могут отличаться от изображенных на
иллюстрациях. Однако метод подключения и работа изделия от этого не изменяется.

Рисунки в данном руководстве осносятся к модели PDP-LX508D/PDP-LX5080D, если не указано иначе.

Содержание

01 Важная информация для

пользователя. . . . . . . . . . . . . . . . . . . . . . . . 6

02 Меры предосторожности. . . . . . . . . . . . . . 9

Меры предосторожности при установке . . . . . . . . . . 10

03 Принадлежности . . . . . . . . . . . . . . . . . . . . 11

04 Наименование элементов . . . . . . . . . . . . 12

Плазменный телевизор. . . . . . . . . . . . . . . . . . . . . . . . . 12

Пульт дистанционного управления. . . . . . . . . . . . . . . 14

05 Подготовка к работе. . . . . . . . . . . . . . . . . 15

Установка плазменного телевизора . . . . . . . . . . . . . . 15

Перемещение плазменного телевизора . . . . . . . . . . . 15

Не допускайте падения плазменного телевизора . . . 16

Основные соединения . . . . . . . . . . . . . . . . . . . . . . . . . 17

Подготовка пульта дистанционного управления. . . . 19

Дальность действия пульта дистанционного

управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

06 Просмотр ТВ . . . . . . . . . . . . . . . . . . . . . . . 20

Включение питания . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Установка системы в режим ожидания . . . . . . . . . . . 20

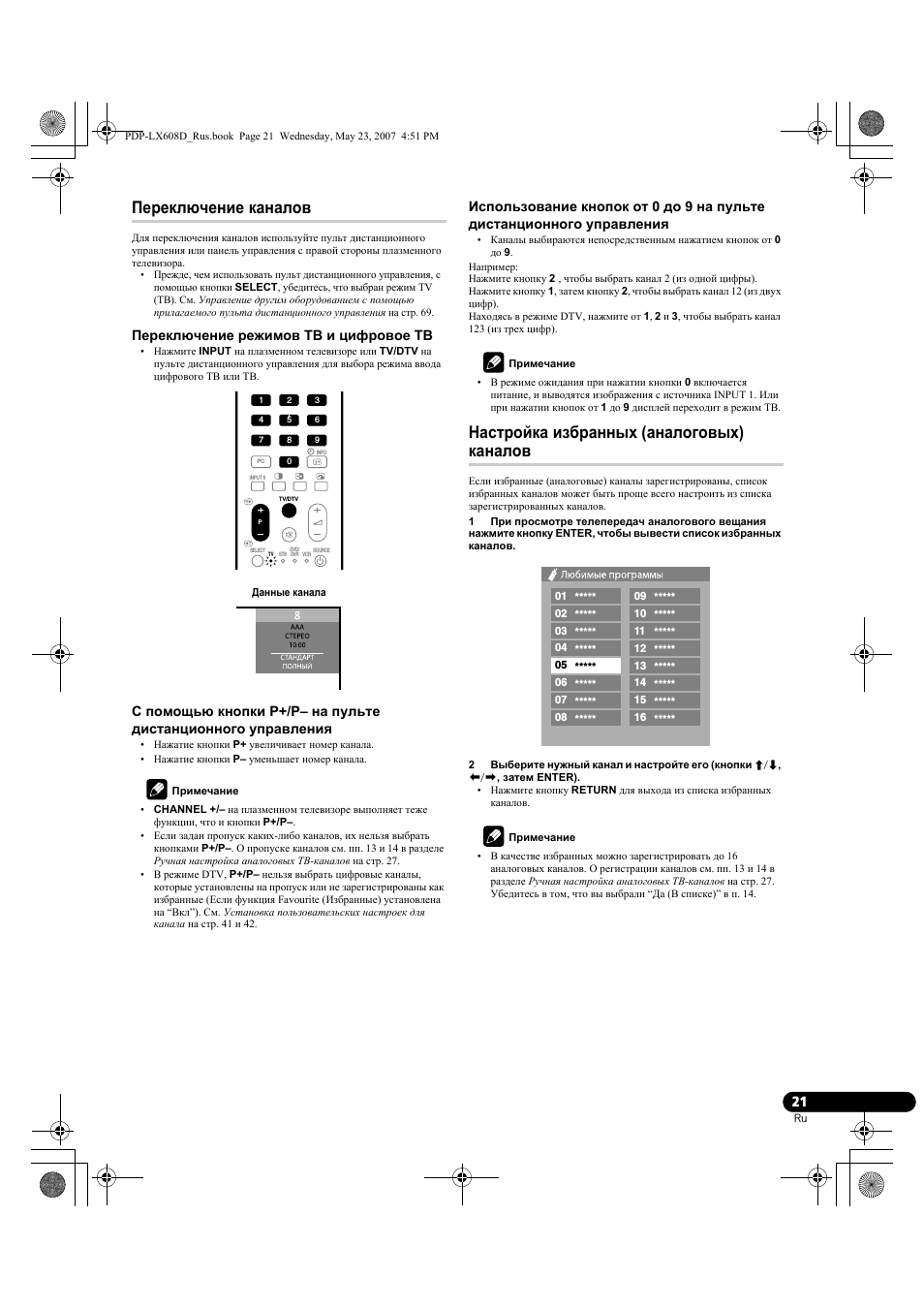

Переключение каналов. . . . . . . . . . . . . . . . . . . . . . . . . 21

Настройка избранных (аналоговых) каналов. . . . . . . 21

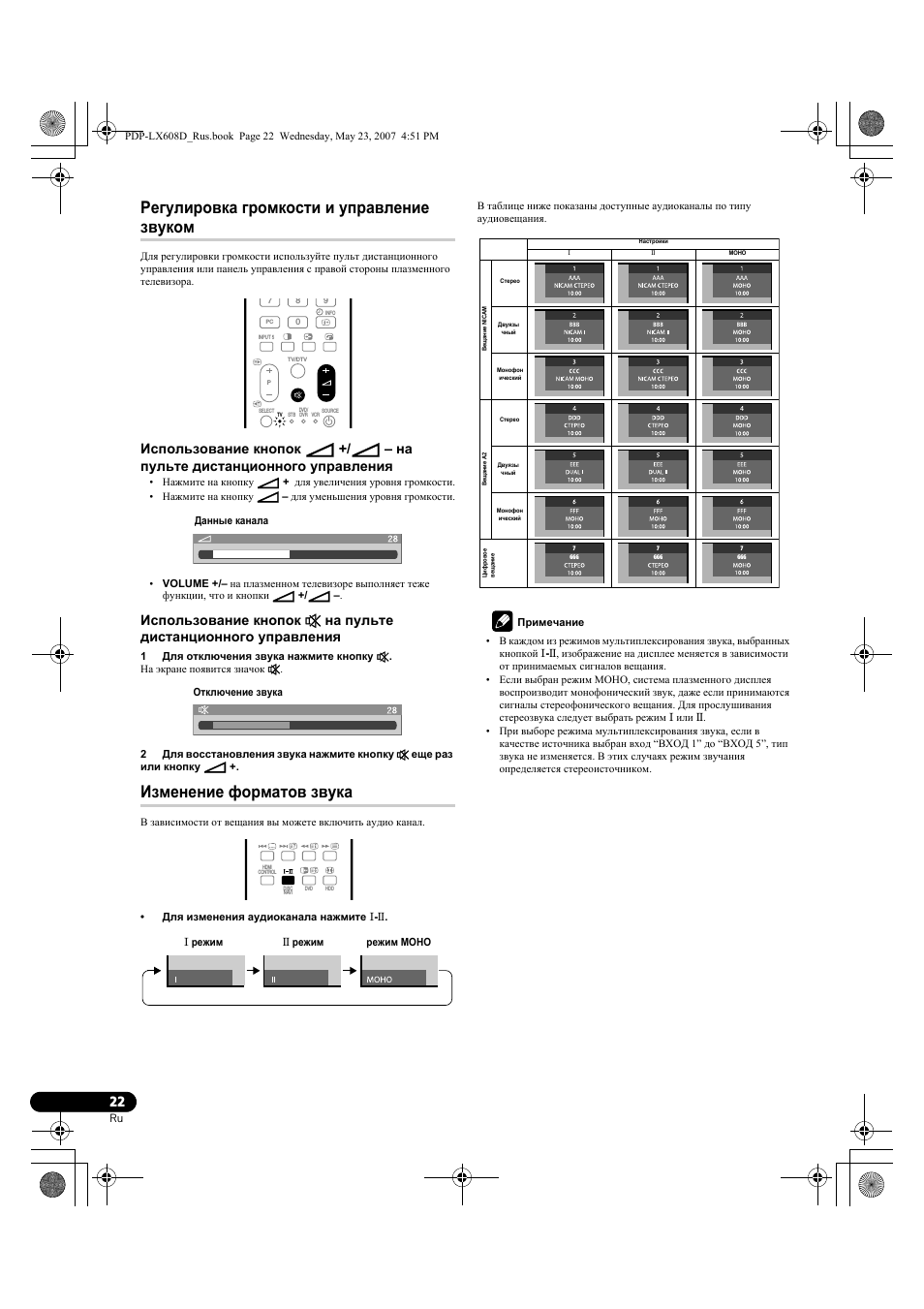

Регулировка громкости и управление звуком . . . . . . 22

Изменение форматов звука . . . . . . . . . . . . . . . . . . . . . 22

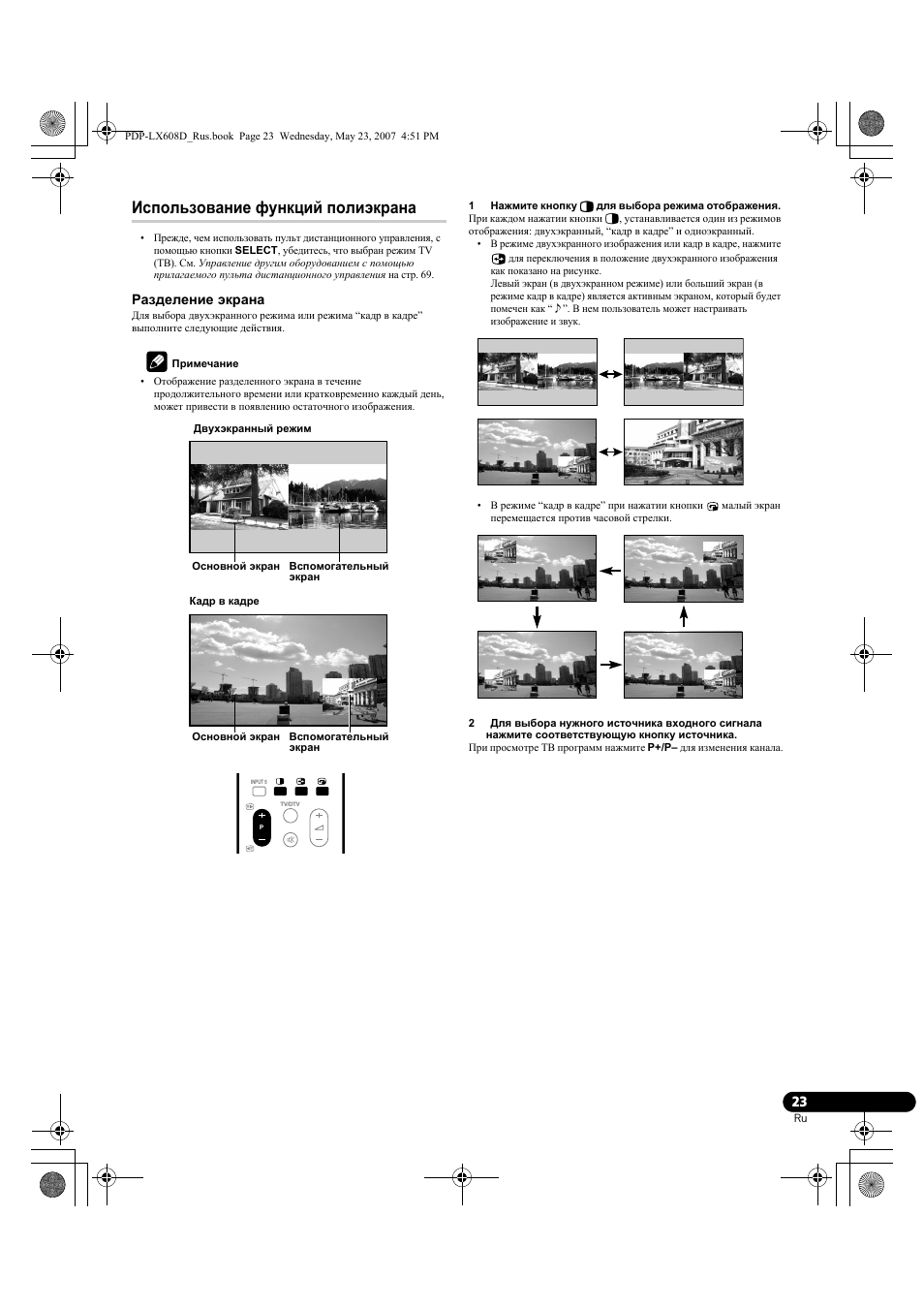

Использование функций полиэкрана . . . . . . . . . . . . . 23

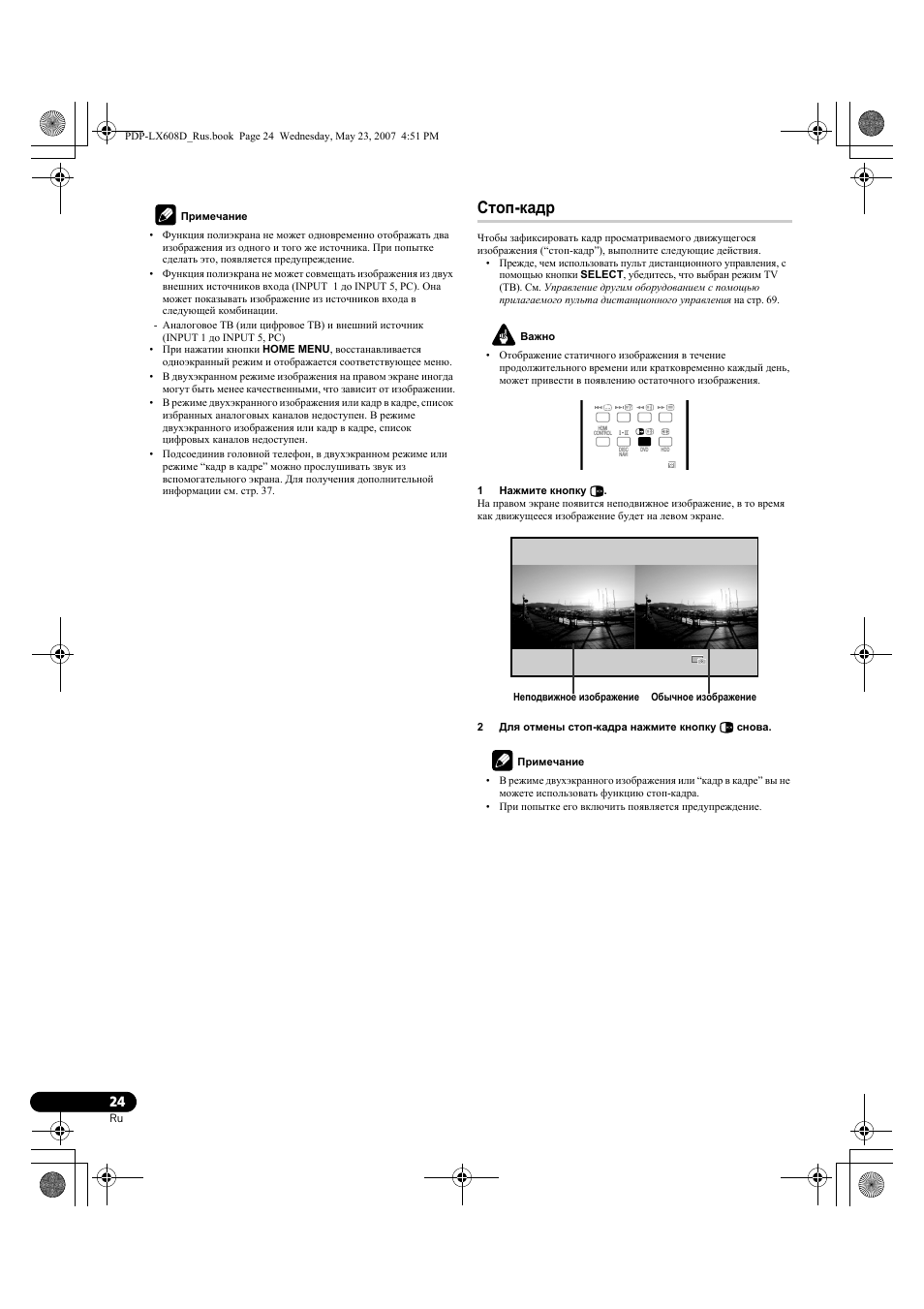

Стоп-кадр. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

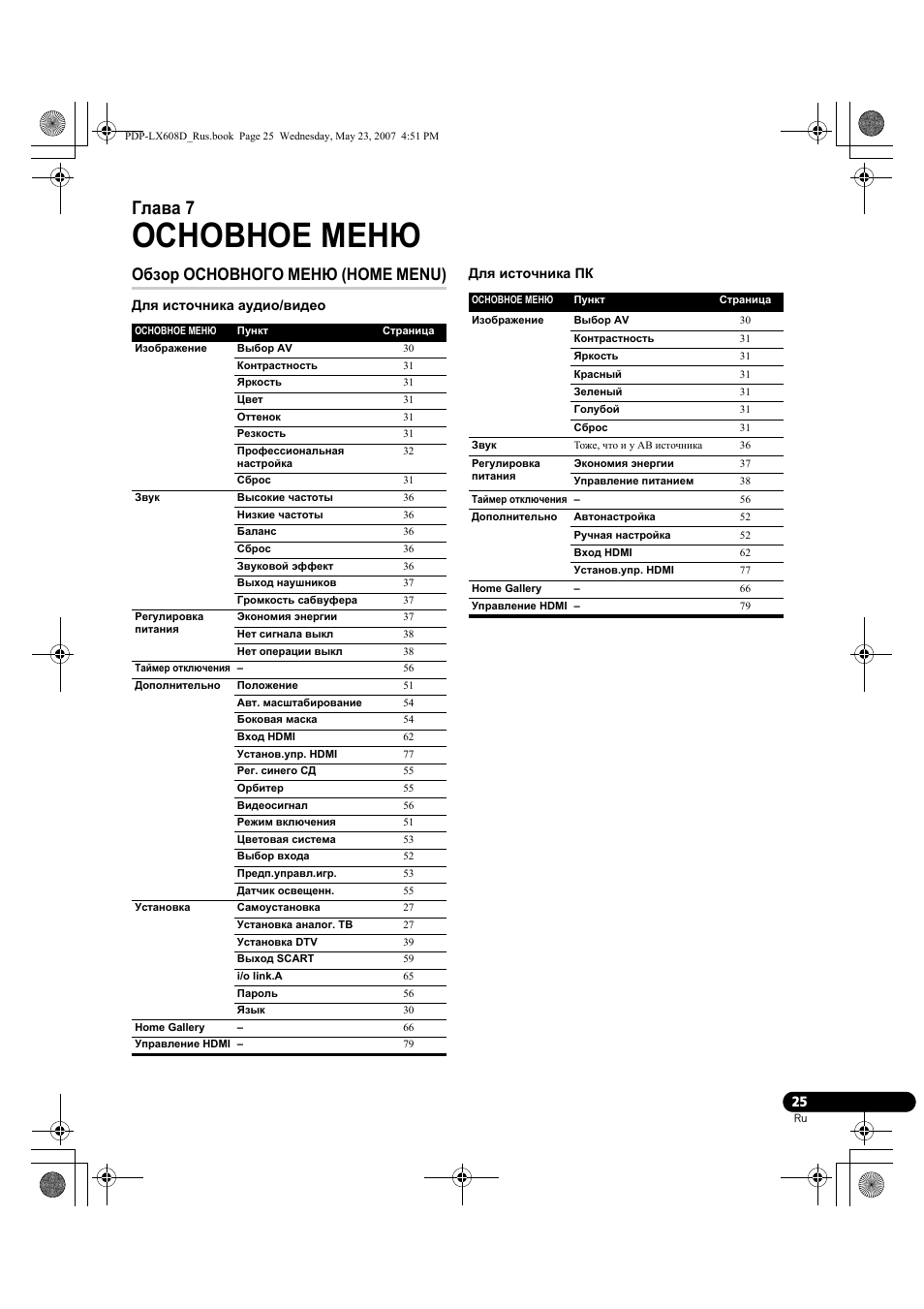

07 ОСНОВНОЕ МЕНЮ . . . . . . . . . . . . . . . . . . 25

Обзор ОСНОВНОГО МЕНЮ (HOME MENU) . . . . . 25

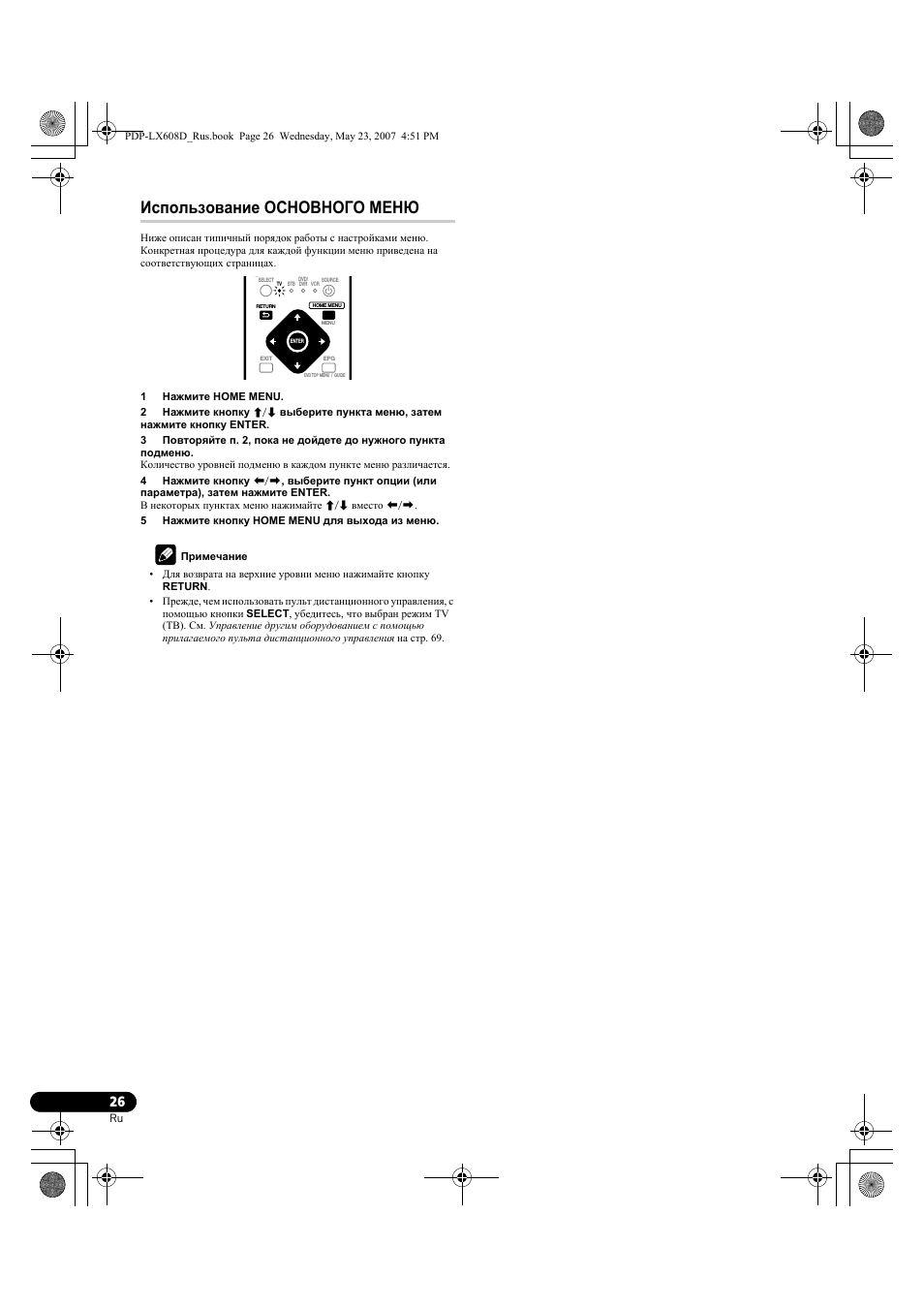

Использование ОСНОВНОГО МЕНЮ. . . . . . . . . . . . 26

08 Настройка . . . . . . . . . . . . . . . . . . . . . . . . . 27

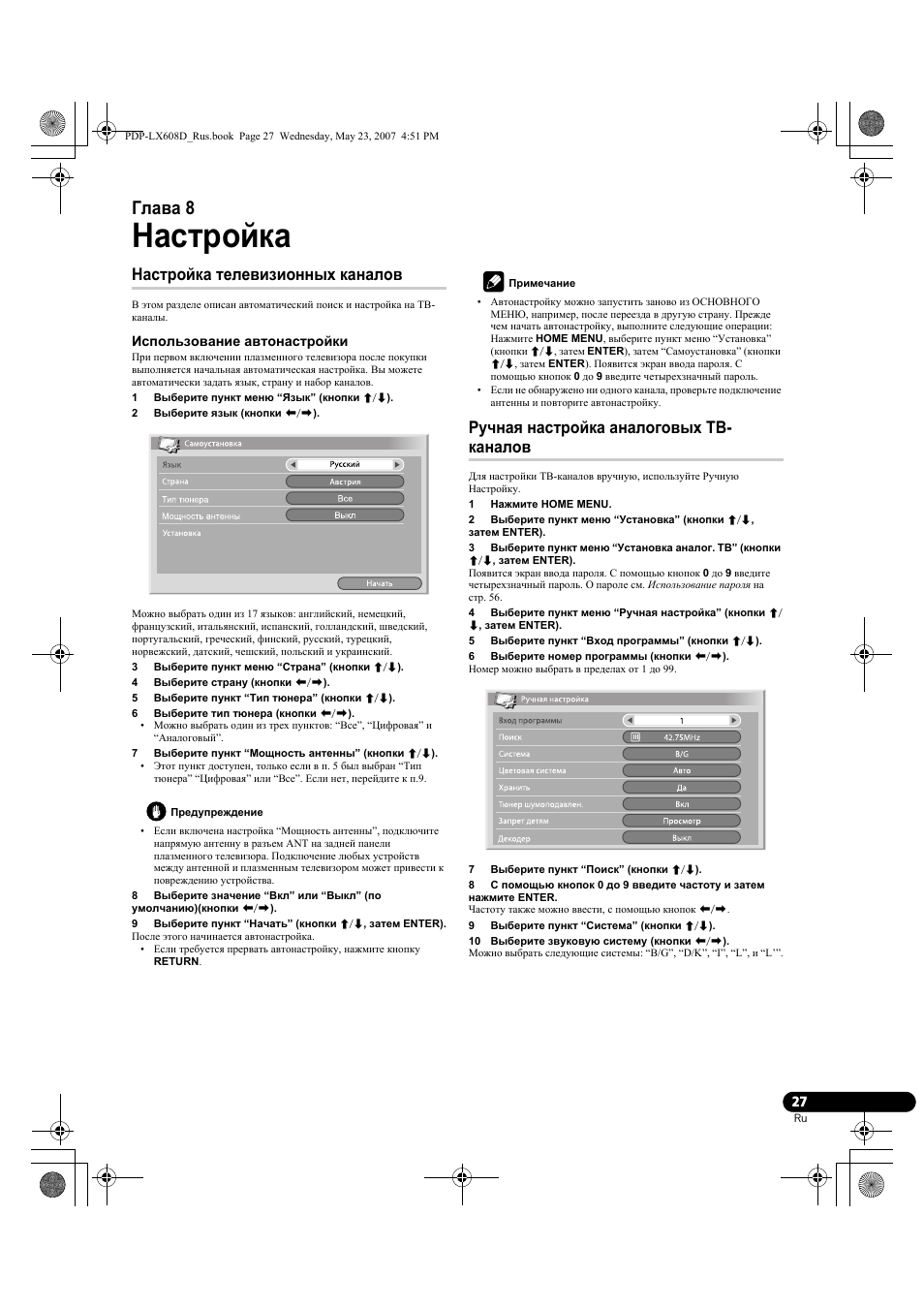

Настройка телевизионных каналов. . . . . . . . . . . . . . . 27

Ручная настройка аналоговых ТВ-каналов . . . . . . . . 27

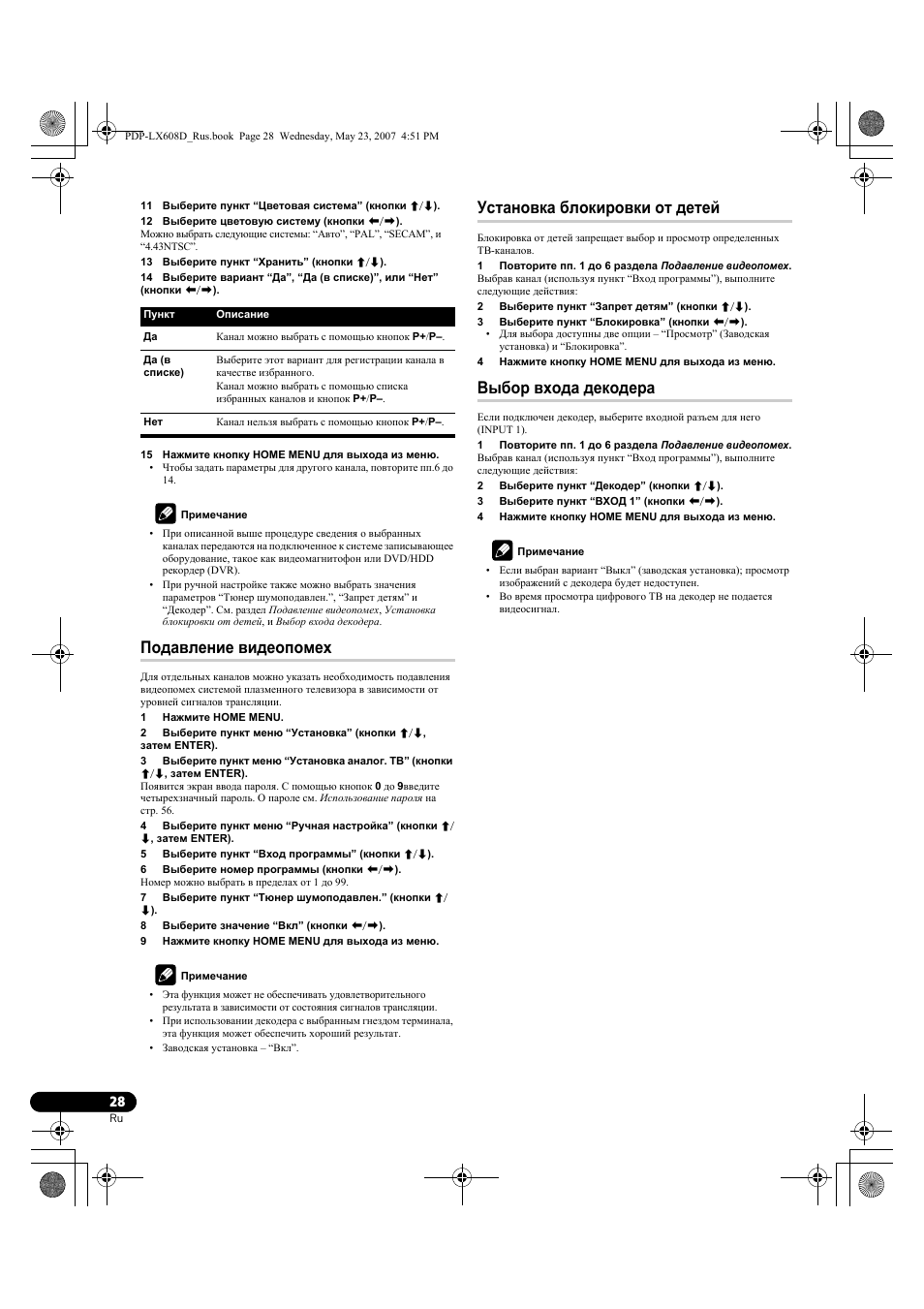

Подавление видеопомех. . . . . . . . . . . . . . . . . . . . . . . . 28

Установка блокировки от детей . . . . . . . . . . . . . . . . . 28

Выбор входа декодера . . . . . . . . . . . . . . . . . . . . . . . . . 28

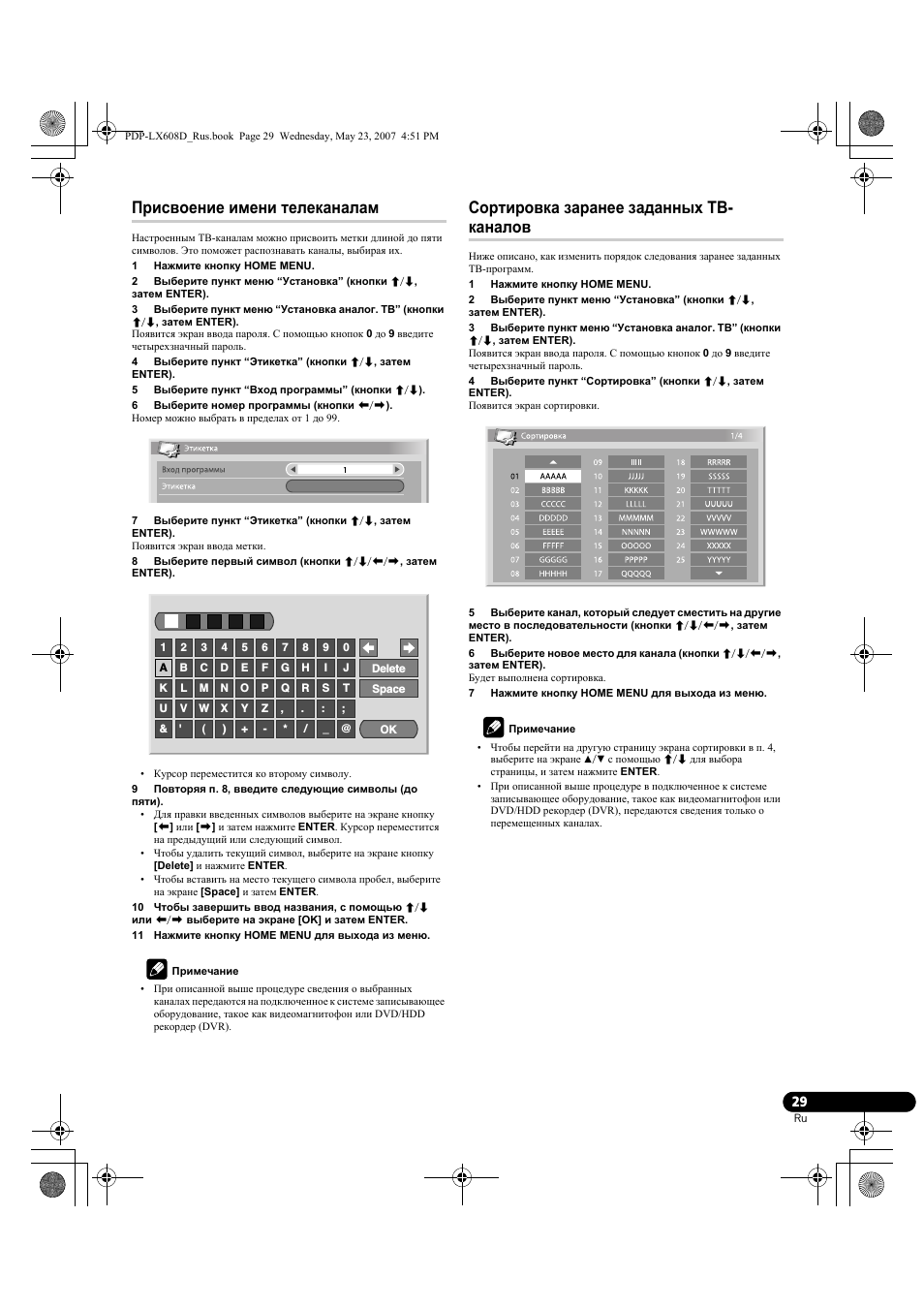

Присвоение имени телеканалам . . . . . . . . . . . . . . . . . 29

Сортировка заранее заданных ТВ-каналов . . . . . . . . 29

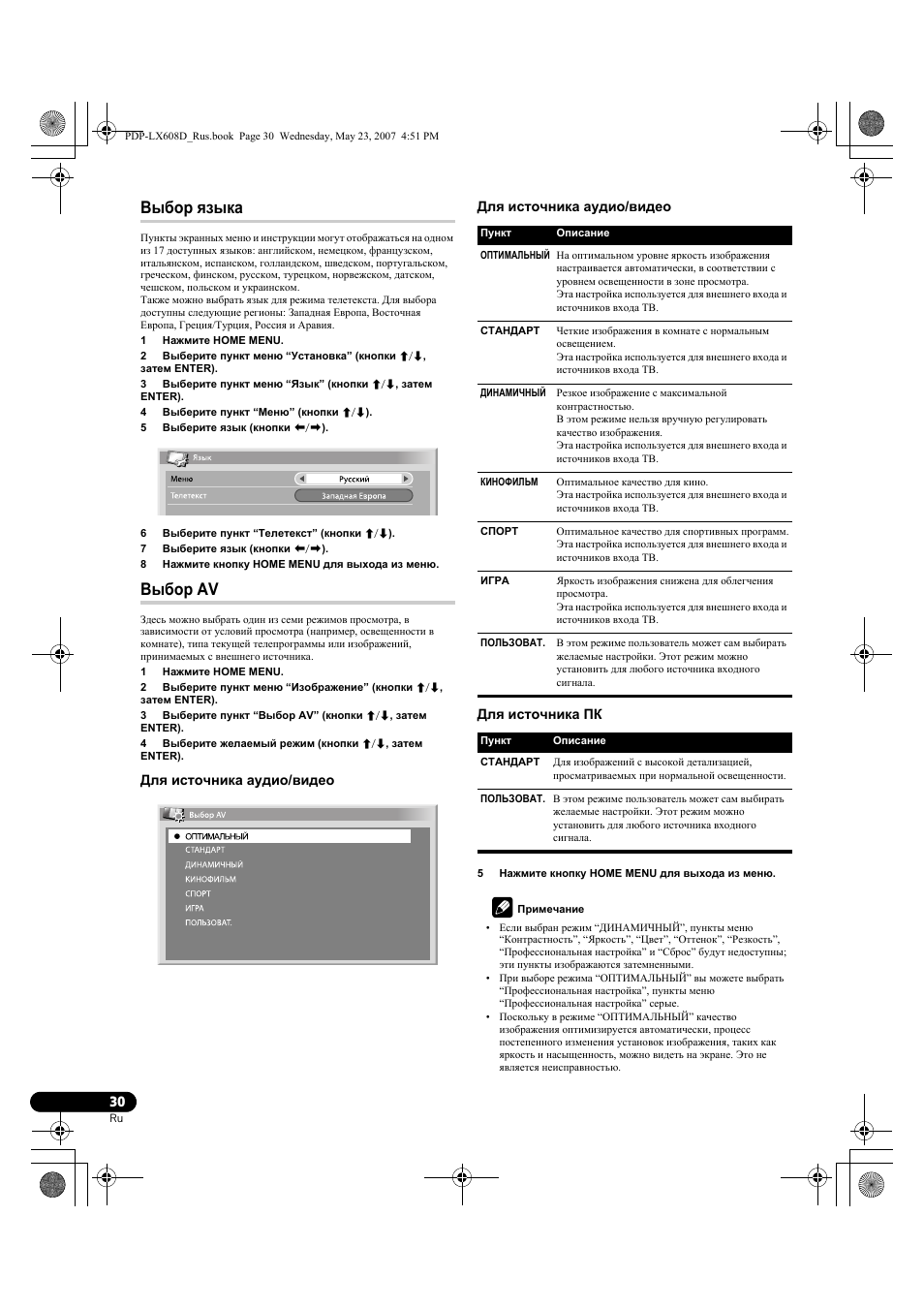

Выбор языка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Выбор AV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Основные настройки изображения . . . . . . . . . . . . . . . 31

Дополнительные настройки изображения . . . . . . . . . 32

Сравнение настройки изображения на экране . . . . . . 35

Регулировка звука. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Прослушивание звука из вспомогательного экрана с

использованием головного телефона . . . . . . . . . . . 37

Регулировка питания . . . . . . . . . . . . . . . . . . . . . . . . . . 37

09 Просмотр цифровых ТВ—передач . . . . . 39

Просмотр цифровых ТВ-программ. . . . . . . . . . . . . . . 39

Изменение настроек канала цифрового ТВ . . . . . . . . 40

Установка пользовательских настроек для канала

Выбор цифрового аудио формата . . . . . . . . . . . . . . . . 43

Выбор языка для аудио, субтитров и телетекста. . . . 43

Использование обновлений ПО . . . . . . . . . . . . . . . . . 43

Хранитель экрана . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Общий интерфейс (CI) . . . . . . . . . . . . . . . . . . . . . . . . . 45

. . . . 41

PDP-LX608D_Rus.book Page 5 Wednesday, May 23, 2007 4:51 PM

10 Использование Электронной

телепрограммы (EPG)

(только для цифрового ТВ). . . . . . . . . . . 46

Формат дисплея EPG. . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Использование EPG. . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Предустановка телепрограмм с помощью EPG . . . . . 47

Использование других полезных функций EPG . . . . 50

11 Полезные настройки . . . . . . . . . . . . . . . . 51

Изменение режимов вертикальной развертки

(только режим аудио/видео) . . . . . . . . . . . . . . . . . . . 51

Корректировка положения изображений

(только режим аудио/видео) . . . . . . . . . . . . . . . . . . . 51

Автоматическая корректировка положения и

синхронизации изображений (только режим ПК)

Ручная корректировка положения и синхронизации

изображений (только режим ПК) . . . . . . . . . . . . . . . 52

Выбор типа входного сигнала . . . . . . . . . . . . . . . . . . . 52

Выбор цветовой системы . . . . . . . . . . . . . . . . . . . . . . . 53

Выбор игрового режима . . . . . . . . . . . . . . . . . . . . . . . . 53

Ручной выбор размера экрана . . . . . . . . . . . . . . . . . . . 53

Автоматический выбор размера экрана . . . . . . . . . . . 54

Определение боковых масок . . . . . . . . . . . . . . . . . . . . 54

Изменение яркости по боковым сторонам экрана

(боковая маска). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Датчик освещения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Регулировка яркости синего СД . . . . . . . . . . . . . . . . . 55

Орбитер. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Видеосигнал . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Таймер отключения. . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Использование пароля . . . . . . . . . . . . . . . . . . . . . . . . . 56

. . . 52

12 Использование с другим

оборудованием. . . . . . . . . . . . . . . . . . . . . 58

Подключение DVD проигрывателя . . . . . . . . . . . . . . . 58

Подключение декодера . . . . . . . . . . . . . . . . . . . . . . . . . 58

Подключение видеомагнитофона . . . . . . . . . . . . . . . . 59

Использование функции выхода SCART . . . . . . . . . . 59

Переключение выхода SCART. . . . . . . . . . . . . . . . . . . 60

Подключение игровой приставки или видеокамеры

Подключение персонального компьютера . . . . . . . . . 61

Подключение усилителя/Аудио/видео ресивера . . . . 61

Использование входа HDMI. . . . . . . . . . . . . . . . . . . . . 62

Подключение кабелей управления . . . . . . . . . . . . . . . 64

Использование режима i/o link.A. . . . . . . . . . . . . . . . . 65

Работа через USB интерфейс

(функция Home Gallery). . . . . . . . . . . . . . . . . . . . . . . 66

Управление другим оборудованием с помощью

прилагаемого пульта дистанционного управления

. . . 60

. . . 69

13 Использование управления HDMI. . . . . 74

Использование функций управления HDMI. . . . . . . . 74

Выполнение подключений HDMI . . . . . . . . . . . . . . . . 75

Настройка управления HDMI. . . . . . . . . . . . . . . . . . . . 77

Использование меню управления HDMI . . . . . . . . . . 79

14 Использование телетекста. . . . . . . . . . . 80

Использование функций телетекста . . . . . . . . . . . . . . 80

Основные операции с телетекстом . . . . . . . . . . . . . . . 80

15 Дополнительная информация. . . . . . . . 82

Устранение неполадок . . . . . . . . . . . . . . . . . . . . . . . . . 82

Названия сигналов для 15-контактного разъема mini

Назначение контактов SCART разъема. . . . . . . . . . . . 85

Технические характеристики . . . . . . . . . . . . . . . . . . . . 86

. . . . 84

PDP-LX608D_Rus.book Page 6 Wednesday, May 23, 2007 4:51 PM

Глава 1

Важная информация для пользователя

Для того, чтобы в максимальной степени воспользоваться
возможностями плазменного телевизора Pioneer PDP-LX608D/PDPLX6080D/PDP-LX508D/PDP-LX5080D, в первую очередь
внимательно прочтите эти сведения.
Модель Pioneer PDP-LX608D/PDP-LX6080D/PDP-LX508D/PDPLX5080D гарантирует высокое качество плазменного телевизора
при длительном сроке службы и высокой надежности. Чтобы
достичь исключительного качества изображения, при создании
этого плазменного телевизора Pioneer были использованы
современные конструкторские решения и высокоточная передовая
технология.
В плазменном телевизоре Pioneer PDP-LX608D/PDP-LX6080D/PDPLX508D/PDP-LX5080D используется наиболее современная
технология цветового фильтра: Direct Colour Filter. Она
обеспечивает воспроизведение цвета/изображения на более
высоком качественном уровне, чем предыдущие модели. Она также
позволяет отказаться от установки физической стеклянной панели
перед плазменным дисплеем, что является еще одним
преимуществом изделий компании Pioneer в плане экологичности
бытовой электроники – как при производстве, так и при утилизации.
С течением времени яркость системы плазменного телевизора

Pioneer PDP-LX608D/PDP-LX6080D/PDP-LX508D/PDP-LX5080D

очень медленно уменьшается, что происходит со всеми
люминофорными экранами (как, например, с электронно-лучевыми
трубками обычных телевизоров). Для того, чтобы долгое время
наслаждаться прекрасным и ярким изображением вашего
плазменного телевизора Pioneer, внимательно прочтите
приведенные ниже указания по эксплуатации и соблюдайте их:

Указания по пользованию

Все люминофорные экраны (включая обычные телевизоры с ЭЛТ)
плохо переносят отображение статичных изображений в течение
долгого времени. Плазменные панели не являются исключением из
этого правила. Избежать появления остаточных и постоянных
эффектов на экране можно, соблюдая некоторые простые меры.
Приведенные ниже рекомендации помогут вам обеспечить долгую
и качественную работу плазменного телевизора:

• По мере возможности избегайте частого показа на дисплее
одного и того же изображения или практически неподвижных
кадров движущегося изображения (например, неподвижных
титров или картинок видеоигр, содержащих неподвижные
участки).

• Не оставляйте изображение телетекста на долгое время.

• Избегайте продолжительного отображения экранного меню

декодера, DVD проигрывателя, видеомагнитофона и подобных
устройств.

• Не оставляйте на долгое время на экране одно и то же
изображение в режиме стоп-кадра или паузы при
использовании ТВ, видеомагнитофона, проигрывателя DVD
или любого другого компонента.

• Изображения, в которых очень яркие участки соседствуют с
очень темными, не следует оставлять на экране на долгое
время.

• При воспроизведении игр настоятельно рекомендуется
использовать настройку “ИГРА” режима “Выбор АV”. Однако
не стоит использовать этот режим в течение продолжительного
периода времени.

• После завершения игры или показа любого другого
неподвижного изображения рекомендуется запустить на
дисплее воспроизведение обычного фильма с настройкой
экрана “ШИРОКИЙ” или “ПОЛНЫЙ”, которое должно
продолжаться не менее, чем втрое дольше, чем длился
предыдущий показ неподвижного/движущегося изображения.

• После использования плазменного телевизора обязательно
переводите дисплей в режим ожидания “STANDBY”.

Указания по установке

Плазменный телевизор Pioneer PDP-LX608D/PDP-LX6080D/PDPLX508D/PDP-LX5080D имеет очень тонкую конструкцию. В целях

безопасности при установке плазменного телевизора примите меры,
которые предотвратят опрокидывание устройства при вибрации или
случайном перемещении.
Для установки изделия следует использовать только детали и
принадлежности, разработанные компанией Pioneer. Использование
любых других деталей кроме подставки или установочной скобы
Pioneer может вызвать неустойчивость изделия, что может привести
к его повреждению. Если необходима нестандартная установка,
проконсультируйтесь с продавцом изделия. Установка изделия
должна производиться опытными и квалифицированными
специалистами.
Компания Pioneer не несет ответственности за повреждения,
полученные в результате использования деталей и принадлежностей,
другого производителя, установки или крепления, не отвечающих
требованиям производителя, неправильной эксплуатации,
модернизации или стихийных бедствий.
Чтобы избежать перегрева и неполадок устройства, убедитесь, что
вентиляционные отверстия в главном корпусе при установке не
оказались закрытыми и обеспечивают нормальный отвод тепла:
Устройство должно помещаться на некотором расстоянии от
другого оборудования, стен и т.д. Минимально необходимое
свободное пространство вокруг устройства указано на стр. 15.

• Не помещайте устройство в узких проемах с затрудненной
вентиляцией.

• Не закрывайте его тканью и т.д.

• Очищайте от пыли вентиляционные отверстия на боковых

сторонах и на задней стороне устройства с помощью пылесоса,
установив на нем минимальную силу всасывания.

• Не ставьте изделие на ковер или одеяло.

• Не оставляйте изделие в наклоненном состоянии.

• Не переворачивайте изделие вверх дном.

Использование устройства без надлежащей вентиляции может
привести к повышению внутренней температуры и вызвать отказ
устройства. Если окружающая или внутренняя температура
превышают определенное значение, дисплей автоматически
выключается для охлаждения внутренней электроники и
предотвращения опасного перегрева.
Причиной какого-либо отказа могут быть: неподходящее место
установки, неправильная сборка, установка, монтаж или эксплуатация
изделия, а также внесение в него изменений. Однако компания Pioneer
не несет ответственности за такие нарушения или отказы.

Примечание

Ниже перечис.лены типичные эффекты и характеристики
матричного дисплея на люминофорной основе, на которые не
распространяется действие ограниченной гарантии
производителя:

• Постоянные остаточные изображения на люминофоре панели,

• Наличие на экране немногочисленных неактивных световых
фрагментов,

• Звуки, издаваемые панелью, например: Шум двигателя

вентилятора, электрические фоновые помехи/гудение
стеклянной панели.

Предупреждение

• Компания Pioneer не несет ответственности за любой ущерб,
явившийся результатом неправильного использования изделия
вами или другими лицами, отказов во время работы, других
неполадок, связанных с изделием, и использования изделия
помимо ситуаций, в которых компания обязана нести
ответственность по закону.

PDP-LX608D_Rus.book Page 7 Wednesday, May 23, 2007 4:51 PM

Защитная функция плазменного телевизора

Если неподвижные изображения (такие как фотографии и
компьютерная графика) остаются на экране в течение долгого
времени, экран несколько затемняется. Это результат работы
защитной функции плазменного телевизора, которая при
обнаружении статичных изображений автоматически корректирует
яркость экрана и защищает его; поэтому, это не считается
неисправностью. Экран затемняется, если неподвижное
изображение остается на нем в течение приблизительно трех минут.

Информация о дефектах элементов изображения
(пикселей)

Плазменные телевизоры отображают информацию при помощи
точечных элементов изображения (пикселей). Панели плазменных
телевизоров Pioneer содержат очень большое количество пикселей.
(В заваисимости от размера панели на дисплей 50 дюйов и 60 дюйов
приходится более 3,1 миллионов пикселей). Все панели дисплеев
Pioneer производятся при использовании высочайшего уровня
технологии ультравысокой точности и подвергаются
индивидуальному контролю качества.
В редких случаях некоторые элементы изображения постоянно
отключены или включены, в результате черные или цветные
элементы постоянно видны на экране.
Этот эффект характерен для всех плазменных телевизоров и
объясняется технологией.
Если дефектные пиксели видны с обычного расстояния просмотра в
пределах от 2,5 до 3,5 метров при просмотре обычной трансляции
(не в режиме тестирования карты, просмотра неподвижного
изображения или на одноцветном дисплее), обратитесь к дилеру.
Если же они видны лишь с близкого расстояния или в режиме
одноцветного дисплея, это является обычным явлением,
свойственным данной технологии.

Инфракрасные лучи

При работе плазменного телевизора характерно наличие
инфракрасного излучения. В зависимости от того, как используется
плазменный телевизор, он может создавать помехи в работе пультов
дистанционного управления расположенного поблизости
оборудования или беспроводных наушников, в которых
используется передача по ИК-каналу. В таком случае поместите это
оборудование так, чтобы дисплей не влиял на его датчик
дистанционного управления.

Радиопомехи

Хотя данное изделие удовлетворяет необходимым спецификациям,
оно создает небольшие электромагнитные помехи. Если разместить
близко к изделию такие устройства, как радиоприемник,
персональный компьютер или видеомагнитофон, возможны
взаимные помехи. В таком случае разместите эти устройства на
достаточном расстоянии от изделия.

Шум работы плазменного телевизора

Экран плазменного телевизора состоит из мельчайших пикселей, и
эти пиксели излучают свет в зависимости от принимаемых
видеосигналов. Из-за этого принципа плазменный телевизор может
издавать жужжащий звук или электрические фоновые помехи.

Не прикрепляйте к изделию наклейки и липкую ленту

Это может привести к изменению цвета или появлению царапин на
корпусе.

Конденсация влаги

На поверхности или внутри изделия может сконденсироваться
влага, если оно быстро перемещается из холодного места в теплое,
или сразу после включения холодным утром. Если появляется
сконденсировавшаяся влага, не включайте изделие, а подождите,
пока она испарится. Использование изделия с конденсатом может
привести к отказу.

Очистка поверхности экрана и глянцевой поверхности
передней части корпуса

При очистке поверхности экрана или глянцевой поверхности
передней части корпуса осторожно протрите его мягкой сухой
тканью; можно использовать прилагаемую ткань для очистки или
другие подобные ткани (например, хлопок и фланель). При
использовании пыльной или грубой ткани или сильном трении
экрана на поверхности изделия могут возникнуть царапины.
Если чистить поверхность экрана влажной тканью, капельки воды
на поверхности могут проникнуть в изделие, что приведет к его
отказу.

Очистка корпуса

При очистке корпуса данного изделия осторожно протрите его
чистой мягкой тканью (например, хлопок и фланель). При
использовании пыльной или грубой ткани или сильном трении
корпуса на поверхности корпуса могут возникнуть царапины.
Корпус данного изделия в основном изготовлен из пластмассы. Не
используйте для очистки корпуса химикаты, такие как бензин или
растворители. Это может привести к ухудшению качества или к
удалению покрытия корпуса.
Не подвергайте изделие воздействию газов или летучих жидкостей,
например, пестицидов. Не допускайте длительного контакта
изделия с резиной или винилом. Пластификатор, содержащийся в
них, может вызвать ухудшение качества или повреждение покрытия
корпуса.
Если чистить поверхность корпуса влажной тканью, капельки воды
на поверхности могут проникнуть в изделие, что приведет к его
отказу.

Ручки на задней стенке плазменного телевизора

Не снимайте ручки на задней стенке плазменного телевизора.
Если требуется перенести плазменный телевизор, попросите когонибудь помочь и переносите телевизор за ручки, расположенные на
его задней стенке. Не переносите плазменный телевизор, держа его
только за одну ручку.
Не подвешивайте изделие за ручку, например, при установке или
переносе. Не используйте ручки в качестве подпорок изделия,
чтобы удержать его в вертикальном положении.

Шум двигателя вентилятора

При повышении температуры окружающей среды увеличивается
скорость вращения двигателя охлаждающего вентилятора
плазменного телевизора. В это время может слышаться звук
двигателя вентилятора.

Для использования телевизора продолжительное время

Энергосберегающая функция может поддержать
работоспособность телевизора в течение продолжительного
времени. Для поддержания работоспособности телевизора в течение
продолжительного периода времени рекомендуется использовать
установку энергосберегающей функции “Режим 1”.

Если изделие долгое время не используется

Если изделие не используется в течение долгого времени, это может
неблагоприятно повлиять на его функции. Время от времени
включайте изделие и оставляйте его работать.

PDP-LX608D_Rus.book Page 8 Wednesday, May 23, 2007 4:51 PM

Предупреждение

Остаточные изображения

Длительное воспроизведение одних и тех же (например,
неподвижных) изображений может вызвать появление остаточных
изображений. Это может произойти в следующих двух случаях.

Остаточное изображение из-за сохранения
электрического разряда

При показе изображений очень высокой яркости в течение более,
чем одной минуты остаточное изображение может появиться из-за
остаточного электрического заряда. При показе движущихся
изображения остаточные изображения исчезают. Время до
исчезновения остаточных изображений зависит от яркости
неподвижного изображения и продолжительности его показа.

Остаточное изображение из-за прожигания экрана

Избегайте непрерывного и продолжительного показа на
плазменном телевизоре одного и того же изображения.
Если одно и то же изображение отображается непрерывно в течение
нескольких часов или более короткое время но в течение нескольких
дней, на экране может появиться постоянное остаточное
изображение из-за прожигания флуоресцентных материалов. Такие
изображения могут стать менее заметными, если после этого
воспроизводятся движущиеся изображения, но полностью они не
исчезают.

Примечание

• Если неподвижное изображение, такое как программное меню
отображается в течение 5 до 10 минут, система автоматически
отключает изображение во избежание повреждения экрана изза прожигания.

• Во избежание прожигания экрана при просмотре плазменного
телевизора автоматически происходит незначительное
изменение положения дисплея (см. Орбитер на стр.55).

Предотвращение повреждения телевизора из-за
прожигания экрана

• Рекомендуем вам наслаждаться просмотром изображений на
полноформатном экране, за исключением случаев, если это
может считаться нарушением авторского права (см. стр.53).

• Установите функцию определения боковой маски (Side Mask
detection function) в положение “Вкл”, будет определена

высокая четкость 16:9 формата кадра изображений с боковыми
масками, которые будут и автоматически добавлены боковые
маски или картинка будет отображаться на весь экран, что
является более эффективным способом защиты от прожигания
экрана (см. Определение боковых масок на стр. 54).

PDP-LX608D_Rus.book Page 9 Wednesday, May 23, 2007 4:51 PM

Глава 2

Меры предосторожности

Электричество выполняет множество полезных функций, но оно
также может причинить травму или материальный ущерб при
неправильном обращении. При проектировании и изготовлении
данного изделия безопасности уделялось первостепенное внимание.
Однако, его неправильное использование может привести к
поражению электрическим током и/или к пожару. Для
предотвращения этой потенциальной опасности, просим вас
соблюдать следующие указания при монтаже, эксплуатации и
очистке изделия. Чтобы гарантировать безопасность и продлить
срок службы изделия, перед использованием изделия внимательно
прочтите следующие рекомендации.

1. Читайте инструкции – следует прочесть и понять все
инструкции по эксплуатации перед началом работы с изделием.

2. Храните это руководство в надежном месте – данные правила
техники безопасности и инструкции по эксплуатации следует
держать в надежном месте для обращения к ним в будущем.

3. Обращайте внимания на предупреждения – следует точно
соблюдать указания всех предупредительных сообщений на
изделии и в документации.

4. Следуйте инструкциям – все инструкции по эксплуатации
следует выполнять.

5. Очистка – перед очисткой изделия вытащите вилку шнура
питания из розетки. Для очистки изделия, используйте
прилагаемую ткань для очистки или другие мягкие ткани
(например, хлопок, фланель). Запрещается применять жидкие
или аэрозольные чистящие средства.

6. Крепления – не используйте крепления, не рекомендованные
производителем. Применение неподходящих креплений может
привести к несчастному случаю.

7. Вода и влажность – не используйте изделие около источников
воды, например, ванны, раковины, мойки или стиральной
машины, плавательного бассейна или в сыром подвале.

8. Основание – не помещайте изделие на неустойчивой тележке,
подставке, треноге или столе. Изделие, расположенное на
неустойчивом основании, может упасть, что может привести к
серьезному травмированию и повреждению изделия.
Используйте только тележки, подставки, треноги, скобы или
столы, рекомендуемые производителем или поставляемые
вместе с изделием. При установке изделия на стене обязательно
следуйте инструкциям производителя. Используйте только
инструменты, рекомендованные производителем.

9. При перемещении изделия, помещенного на тележку,
соблюдайте максимальную осторожность. Внезапные
остановки, чрезмерное прилагаемое усилие и неровный пол
могут привести к падению изделия с тележки.

10. Вентиляция – щели и другие отверстия в корпусе
предназначены для вентиляции. Не закрывайте и не заслоняйте
эти щели и отверстия, так как недостаточная вентиляция может
привести к перегреву и/или сократить срок службы изделия. Не
ставьте изделие на кровать, диван, на коврик или другие
подобные предметы, так как они могут закрыть
вентиляционные отверстия. Данное изделие не предназначено
для встроенной установки; не помещайте изделие в закрытое
пространство, такое как книжный шкаф или стойка, если там
нет надлежащей вентиляции или это не разрешено
инструкциями производителя.

11. Источник питания – для изделия следует использовать
источник питания, указанный на табличке спецификации. Если
вы не уверены, подходит ли для изделия электросеть в вашем
доме, проконсультируйтесь с продавцом или местной
энергетической компанией.

12. Защита кабеля питания – кабели питания должны быть
проложены так, чтобы на них не могли наступить люди или
придавить другие предметы. Проверяйте состояние кабелей
около вилок и около изделия.

13. Плазменные телевизоры, используемые в данном изделии,
изготовлены из стекла. Поэтому они могут разбиться при
падении изделия или сильном ударе. Соблюдайте
осторожность, чтобы не пораниться осколками стекла, если
плазменный телевизор разбился.

14. Перегрузка – не перегружайте розетки или сетевые
удлинители. Перегрузка может вызвать пожар или поражение
электрическим током.

15. Посторонние предметы и жидкости – запрещается вставлять
какие-либо предметы в щели и отверстия изделия. В изделии
имеется высокое напряжение, и посторонние предметы могут
вызвать поражение током и/или короткое замыкание
внутренних деталей. По этой же причине не допускайте
попадание на изделие брызг воды или другой жидкости.

16. Обслуживание – не пытайтесь обслуживать изделие
самостоятельно. Если крышки изделия сняты, вы можете
подвергнуться действию высокого напряжения и других
опасных факторов. Для обслуживания обратитесь к
квалифицированному сотруднику сервисной службы.

17. Ремонт – в любой из следующих ситуаций вытащите вилку
кабеля питания из розетки и обратитесь к
квалифицированному сотруднику сервисной службы для
выполнения ремонта.
a. При повреждении кабеля питания или вилки.
б. Если на изделие была пролита жидкость или упали какие-

либо предметы.
в. Если изделие попало под дождь или в воду.
г. Если изделие не работает, как описано в инструкции по

эксплуатации.
Не касайтесь других органов управления, кроме тех, которые
указаны в инструкции. Неправильная настройка органов
управления, не описанная в инструкциях, может вызвать
повреждение изделия, для устранения которого часто требуется
продолжительная работа квалифицированного техника.
д. При падении или повреждении изделия.
е. Когда в изделии проявляется аварийное состояние. Любое

значительное отклонение от нормальной работы означает,

что изделие нуждается в обслуживании.

18. Запасные части – в случае, если для изделия необходимы
запасные части, убедитесь, что специалист сервисной службы
использует части, указанные производителем, или имеющие
такие же характеристики и качество, что и оригинальные
запасные части. Использование не указанных производителем
запасных частей может привести к пожару, поражению
электрическим током или к иному несчастному случаю.

19. Проверка безопасности – по окончании обслуживания или
ремонта попросите сотрудника сервисной службы проверить
безопасность изделия, чтобы удостовериться, что оно
находится в надлежащем рабочем состоянии.

20. Установка на стене или на потолке – при установке изделия на
стене или потолке используйте способ, рекомендованный
производителем.

21. Источники тепла – держите изделие вдали от источников тепла,
таких как радиаторы отопления, нагреватели, печи и другие
излучающие тепло изделия (включая усилители).

22. Перед установкой громкоговорителей вытащите вилку кабеля
питания из розетки.

23. Запрещается прилагать к экрану плазменного телевизора
значительное усилие, например, нажимать на него. Экран
может сломаться, что может привести к пожару или
травмированию.

24. Не выставляйте плазменный телевизор на долгое время под
прямой солнечный свет. Оптические характеристики передней
защитной панели при этом изменяются, что приводит к
появлению пятен или деформации.

25. Вес плазменного телевизора составляет около 55,5 кг для PDPLX608D/PDP-LX6080D и около 38,3 кг для PDP-LX508D/PDPLX5080D. Так он имеет небольшую глубину и неустойчив,

распаковывать, переносить и устанавливать изделие следует по
крайней мере вдвоем и при помощи ручек.

PDP-LX608D_Rus.book Page 10 Wednesday, May 23, 2007 4:51 PM

Меры предосторожности при установке

При установке изделия с любыми приспособлениями, такими как
дополнительная подставка, соблюдайте следующие меры
предосторожности.

При использовании дополнительной подставки, скоб
или подобных приспособлений

• Обратитесь к продавцу для выполнения установки.

• Убедитесь, что используются комплектные болты.

• Подробнее см. инструкцию, прилагаемую к дополнительной
подставке (или аналогичным приспособлениям).

При использовании других приспособлений

• Проконсультируйтесь с продавцом.

• Для установки можно использовать следующие монтажных
отверстий:

Вид сзади
(PDP-LX608D/PDP-LX6080D)

Монтажное
отверстие

Средняя
линия

• Устанавливайте плазменный телевизор на плоской
поверхности поверхности, так как он содержит стекло.

• Другие резьбовые отверстия, кроме приведенных слева,
должны использоваться только для изделий, для которых это
указано. Запрещается применять их для установки других
изделий.

• Не устанавливайте и не снимайте плазменный телевизор с
подставки, если к нему прикреплены динамики.

Примечание

• Настоятельно рекомендуется использовать дополнительные
монтажные приспособления Pioneer.

• Компания Pioneer не несет ответственности за любое телесное
повреждение или повреждение изделия, возникшее вследствие
использования других монтажных приспособлений, кроме
предлагаемых компанией Pioneer.

Вид сбоку

Монтажная
поверхность

Плазменный
телевизор

Монтажная с
(или эквивал

Винт M8

12 мм до 18 мм

Средняя линия

(PDP-LX508D/PDP-LX5080D)

Монтажное
отверстие

Средняя линия

Предупреждение

• Используемые четыре или более монтажных отверстий
должны быть расположены симметрично относительно
вертикальной и горизонтальной средних линий.

• Используйте винты M8, которые ввинчиваются на глубину 12
мм до 18 мм в монтажную поверхность плазменного
телевизора. См. приведенный ниже вид сбоку.

• Постарайтесь не закрывать вентиляционное отверстие на
задней стенке плазменного телевизора.

Монтажное
отверстие

Средняя
линия

PDP-LX608D_Rus.book Page 11 Wednesday, May 23, 2007 4:51 PM

Глава 3

Принадлежности

Проверьте полную комплектацию поставляемых принадлежностей.

Пульт дистанционного
управления

Батарzzейка размера AA — 2 шт.
(для пульта дистанционного

управления)

Ферритовый сердечник

Кабельный хомут (для
ферритового сердечника)

Быстродействующие
хомутики — 3 шт.

Схема расположения разъемов
(используется при установке плазменного

телевизора на стене)
(только для PDP-LX608D/PDP-LX6080D)

Гарантийный сертификат

Инструкции по эксплуатации

Кабель питания

В комплектацию входят только те кабели питания, что
используются в вашей стране или регионе:

Бисерный зажим — 3 шт.

Ткань для очистки

для Европы, кроме Великобритании и Ирландии

Для Великобритании и Ирландии

PDP-LX608D_Rus.book Page 12 Wednesday, May 23, 2007 4:51 PM

Глава 4

Наименование элементов

Плазменный телевизор

(Вид спереди)

Боковые Боковые

PDP-LX608D/PDP-LX6080D PDP-LX508D/PDP-LX5080D

Вид с обратной стороны дисплея

2
3
4

5 6

Вид с лицевой стороны дисплея

Терминалы на боковых панелях одинаковы для PDP-LX608D/PDP-LX6080D и PDP-LX508D/PDP-LX5080D.

ON STANDBY TIMERON STANDBY TIMER

2
3
4

5 6

7
8

1  кнопка (Эта кнопка расположена внизу боковой панели

плазменного телевизора для PDP-LX608D/PDP-LX6080D и
внизу задней панели для PDP-LX508D/PDP-LX5080D. (Cм.
на стр. 13.) Если кнопка выключена, питание не будет
включено, даже если будут нажиматься кнопки
пульте дистанционного управления или кнопка STANDBY/ON
на плазменном телевизоре. Чтобы включить питание, нажмите

. (Вы можете также передвинуть  вверх для PDP-LX608D/

PDP-LX6080D)).

2 Индикатор POWER ON
3 Индикатор STANDBY
4 Индикатор TIMER

, 0 до 9 на

• Индикатор TIMER горит, когда одна или несколько программ
цифрового ТВ запрограммированы для просмотра или записи

(см. стр. 47 до 49).

5 Датчик освещения
6 Датчик дистанционного управления
7 Кнопка STANDBY/ON
8 Кнопка INPUT
9 Кнопки VOLUME +/–
10 Кнопки CHANNEL +/–
11 USB порт
12 Выходной разъем PHONES
13 Разъем INPUT 5 (S-VIDEO)
14 Разъем INPUT 5 (VIDEO (ВИДЕО))
15 Разъемы INPUT 5 (AUDIO (АУДИО))

PDP-LX608D_Rus.book Page 13 Wednesday, May 23, 2007 4:51 PM

Плазменный телевизор

(Вид сзади)

PDP-LX608D/PDP-LX6080D PDP-LX508D/PDP-LX5080D

13 14 15 16

17
18
19
20

Терминалы на задней панели одинаковы для PDP-LX608D/PDP-LX6080D и PDP-LX508D/PDP-LX5080D.

1 Кнопка 
2 Разъем AC IN
3 Разъем RS-232C (используется для заводской настройки)
4 Разъем CONTROL OUT (поддерживает SR+)
5 Разъем INPUT 1 (HDMI)
6 Разъем INPUT 3 (HDMI)
7 Разъем INPUT 4 (HDMI)
8 Разъем PC INPUT (АНАЛОГОВЫЙ RGB)
9 Разъем COMMON INTERFACE (ОБЩИЙ ИНТЕРФЕЙС)

• Для коммуникационного адаптера со смарт—картой

4 3 2

7 8

*Расположение разъемов вы можете уточнить на

схеме расположения разъемов, которая находится
на задней панели, рядом с блоком разъемов.

10 Входной разъем ANT (Антенна)

• Через этот разъем может подаваться низковольтное питание

11 Разъем INPUT 1 (SCART)
12 Разъем INPUT 2 (SCART)
13 Разъем INPUT 3 (SCART)
14 Разъемы INPUT 2 (AUDIO (АУДИО))
15 Разъемы INPUT 2 (COMPONENT VIDEO: Y, P
16 Разъемы AUDIO OUT
17 Разъем выхода SUBWOOFER
18 Разъем PC INPUT (AUDIO)
19 Разъем DIGITAL OUT (OPTICAL)
20 Разъемы SPEAKERS (правый/левый)

109

, PR)

PDP-LX608D_Rus.book Page 14 Wednesday, May 23, 2007 4:51 PM

Пульт дистанционного управления

В этом разделе описаны функции кнопок, доступных при выборе
режима ТВ с помощью кнопки SELECT. О кнопках, управляющих
другим оборудованием, см. Управление другим оборудованием с
помощью прилагаемого пульта дистанционного управления начало
на стр.69.

4 19

5
6

7
8
9

10
11
12
13

15
16
17

1 : Включение питания плазменного телевизора или перевод

его в режим ожидания.

2INPUT: Выбор источника входного сигнала для плазменного

телевизора. (“ВХОД 1”, “ВХОД 2”, “ВХОД 3”, “ВХОД 4”)

30 до 9: Режим ТВ/внешнего входа: Выбор канала.

Режим телетекста: Выбор страницы.
Включение питания при горящем красном индикаторе

STANDBY.

4PC: Выбор разъема PC в качестве источника входного

сигнала.

5INPUT 5: Выбор разъема INPUT 5 в качестве источника

входного сигнала для плазменного телевизора.

6 c: Переключение режима экрана: двухэкранный, кадр в

кадре и одноэкранный режимы.

2 3 4

INPUT

1 2 3

4 5 6

7 8 9

INPUT 5

TV/DTV

DVD/

SELECT

STB

VCR

DVR

ENTER

DISC
NAVI

HOME MENU

DVD TOP MENU / GUIDE

DVD HDD

RETURN

EXIT EPG

HDMI

CONTROL

INFO

SOURCE

20
21

22
23

26
27

7P+/P–: Режим ТВ/внешнего входа: Выбор канала.

w/x: Режим телетекста: Выбор страницы.

8 TV/DTV: Переключение режима входа: ТВ – цифровое ТВ.
9 SELECT: Переключение между режимами TV, STB, DVD/

DVR и VCR для управления другим подключенным
оборудованием с помощью прилагаемого пульта
дистанционного управления.

10 TV, STB, DVD/DVR, VCR: Эти индикаторы отображают

текущий выбор и состояние при управлении другим
подключенным оборудованием при помощи прилагаемого
пульта дистанционного управления.

11 RETURN: Возврат к предыдущему экрану меню.
12 ///: Выбор нужного пункта на экране настройки.

ENTER: Выполнение команды.

13 EXIT: Возврат в обычный режим экрана за одно нажатие.
14 Цвет (КРАСНЫЙ/ЗЕЛЕНЫЙ/ЖЕЛТЫЙ/

СИНИЙ):

Режим телетекста: Выбор страницы.

15 [: Переход на страницу телетекста с субтитрами.

Включение и отключение субтитров в режиме входа на
цифровой ТВ зависит от типа вещания.

16 k: Отображение скрытых символов.
17 HDMI CONTROL: Отображение меню управления HDMI.
18 g: Включение режима мультиплексирования звука.
19 p y INFO: Отображение сведений о канале.

Отображение баннеров в режиме входа цифрового ТВ.

20 : Перемещение малого экрана в режиме “кадр в кадре”.
21 : Смена экранов в двухэкранном режиме или режиме “кадр

в кадре”.

22 i +/i –: Регулировка громкости.
23 e: Отключение звука.
24 HOME MENU: Отображение экрана HOME MENU

(ОСНОВНОГО МЕНЮ).

25 EPG: Отображение Электронной телепрограммы в режиме

входа цифрового ТВ.

26 m: Выбор режима телетекста (все ТВ—изображение, все

текстовое изображение, ТВ+текст).

27 l: Отображение страницы индекса для формата CEEFAX/

FLOF. Показ обзорной страницы TOP для формата TOP.

28 f: Выбор размера экрана.
29 d: Режим ТВ/внешнего входа: Стоп-кадр движущегося

изображения. Для отмены этой функции нажмите кнопку еще
раз.

: Режим телетекста: Запрет обновления страниц

телетекста. Чтобы разрешить обновление, нажмите кнопку еще
раз.

Примечание

• При использовании пульта дистанционного управления
направляйте его на плазменный телевизор.

PDP-LX608D_Rus.book Page 15 Wednesday, May 23, 2007 4:51 PM

Глава 5

Подготовка к работе

Установка плазменного телевизора

Более 50 см

Более
10 см

Размещение

• Избегайте мест с прямым солнечным светом. Необходимо
обеспечить достаточную вентиляцию.

Предупреждение

• Если вы не оставите достаточно пространства над плазменным
телевизором, вентиляция будет недостаточной, и телевизор
будет работать нестабильно.

• Компания Pioneer не несет ответственности за несчастные
случаи и повреждения, возникшие в результате нарушения
правил монтажа и установки, неправильной эксплуатации,
модернизации или стихийных бедствий.

Перемещение плазменного телевизора

При установке на подставку держите плазменный телевизор как
показано ниже. Поскольку плазменный телевизор довольно
тяжелый, не передвигайте его в одиночку.

(для PDP-LX608D/PDP-LX6080D)

(для PDP-LX508D/PDP-LX5080D)

Примечание

• При установке оставьте сверху и по бокам устройства
достаточно свободного места, чтобы обеспечивалась хорошая
вентиляция его задней части.

• Следите за тем, чтобы плазменный телевизор был установлен
на ровной, устойчивой поверхности.

Применение дополнительной подставки Pioneer

Об установке на подставку подробно рассказано в инструкции по
эксплуатации, прилагаемой к подставке.

Применение дополнительных громкоговорителей
Pioneer

Об установке громкоговорителей подробно рассказано в
инструкции по эксплуатации, прилагаемой к ним.

Примечание

• Не переносите плазменный телевизор, держа его за динамики.

• Не переносите телевизор, удерживая его за монтажные
крепления динамиков.

PDP-LX608D_Rus.book Page 16 Wednesday, May 23, 2007 4:51 PM

Не допускайте падения плазменного
телевизора

После установки стойки убедитесь в надежности крепления, чтобы
предотвратить плазменный телевизор от падения и в том, что он
закреплен как на стене, так и на подставке.

Крепление на столе или подставке

Закрепите плазменный телевизор как показано на схеме с помощью
входящих в комплектацию дополнительной стойки пластиковых
креплений и винтов.

Примечание

• Для крепления плазменного телевизора на столе или подставке
также можно использовать обычные шурупы диаметром 4 мм и
длиной не менее 20 мм.

(PDP-LX608D/PDP-LX6080D)

винт (M4 x 10 мм)

Шуруп
(имеющиеся в продаже,
мин. 4 мм х 20 мм)

(PDP-LX508D/PDP-LX5080D)

4 мм

8 мм до 15 мм

Мин. 20 мм

винт (M4 x 10 мм)

Шуруп ( имеющиеся
в продаже, мин. 4
мм х 20 мм)

винт

Шуруп

Просверлите отверстие под шуруп по центру в столешнице за
задней панелью телевизора. Выполните эту операцию аналогичным
образом с левой и правой сторон.

Использование стены для крепления

1 Присоедините страховочные болты (крюки) к
плазменному телевизору.

2 Используйте прочные шнуры для соответствующего

и прочного крепления телевизора к стене, опоре или
другим прочным элементам.

Выполните эту операцию аналогичным образом с левой и правой
сторон.
Используйте те крючки, шнуры и крепления, что имеются в
продаже. Рекомендованные крючки: Номинальный диаметр 8 мм,
длина 12 до 18 мм

4 мм

8 мм до 15 мм

Мин. 20 мм

12 мм до 18 мм

1. Крючок

2. Кабель

Крепления

PDP-LX608D_Rus.book Page 17 Wednesday, May 23, 2007 4:51 PM

Предупреждение

• Для установки плазменного телевизора необходимо
использовать достаточно устойчивый и крепкий стол или
подставку. Невыполнение этого пункта может стать причиной
травм и физических повреждений.

• При установке плазменного дисплея предпримите
необходимые меры безопасности во избежание его падения или
опрокидывания в чрезвычайных ситуациях, таких как
землетрясения или несчастные случаи.

• В случае невыполнения данных указаний плазменный
телевизор может упасть и стать причиной травм.

• Шурупы, крючки, шпагаты и другие крепежные
приспособления, используемые для крепления плазменного
телевизора, следует выбирать в зависимости от структуры и
толщины поверхности, на которую он устанавливается, чтобы
избежать опрокидывания телевизора.

• Выбирайте соответствующие шурупы, крючки, шпагаты и
другие крепления после предварительного тщательного
осмотра поверхности, оценив ее толщину и структуру, и в
случае необходимости проконсультируйтесь со специалистом.

Основные соединения

Подключение антенны

Вы получите более четкое изображение, если подключите
наружную антенну. Ниже кратко объясняются типы соединений,
используемые для коаксиального кабеля.

Предупреждение

• Если включена настройка “Мощность антенны”, подключите
напрямую антенну в разъем ANT на задней панели
плазменного телевизора. Подключение любых устройств
между антенной и плазменным телевизором может привести к
повреждению устройства.

Вид сзади

• Подсоедините (имеющийся в продаже) 75-омный
коаксиальный кабель к разъему ANT.

• Если включена настройка “Мощность антенны”, можно
использовать комнатную антенну с усилителем (питание 5 В,
30 мА).

Антенный кабель (приобретается отдельно)

Если наружная антенна имеет 75-омный коаксиальный кабель со
стандартным разъемом DIN45325 (IEC169-2), подключите его к
гнезду антенны на задней стороне плазменного телевизора.

Примечание

• Если антенна подключена неправильно, качество приема будет
неудовлетворительным. Если изображение отображается
некорректно, проверьте правильность подключения антенны.

Проводка кабелей

Если динамики установлены под панелью плазменного телевизора
(PDP-LX508D/PDP-LX5080D):

Вид сзади

Бисерная стяжка

Примечание

• При необходимости используйте прилагаемые бисерные
зажимы.

• Убирая кабели динамиков, следите за тем, чтобы они не были
сильно пережаты стяжкой.

Кабель громкоговорителя

Стандартный разъем DIN45325 (IEC169-2)

Коаксиальный кабель на 75 Ом (круглый)
(Приобретается отдельно)

PDP-LX608D_Rus.book Page 18 Wednesday, May 23, 2007 4:51 PM

Прикрепление фиксирующих стяжек к
основному блоку.

Для прокладки соединительных кабелей используйте фиксирующие
стяжки. На рисунке ниже показано расположение отверстий на
задней панели плазменного телевизора.

(PDP-LX608D/PDP-LX6080D)

(PDP-LX508D/PDP-LX5080D)

Установка и удаление фиксирующих стяжек

Вставьте [1] в соответствующее отверстие в задней стенке
плазменного дисплея и защелкните [2] с обратной стороны [1],
чтобы закрыть стяжку.

• Конструкция фиксирующих стяжек такова, что снять их после
установки трудно. Будьте внимательны при их установке.

• С помощью плоскогубцев поверните стяжку на 90° и потяните
его наружу. Со временем стяжка может стать хрупким и при
удалении сломаться.

• Будьте аккуратны, не затягивайте кабели слишком сильно.

Установка ферритового сердечника

Установите прилагаемый ферритовый сердечник на конец кабеля
питания, как показано на рисунке. Используйте прилагаемую
кабельную стяжку для предотвращения скольжения ферритового
сердечника по кабелю.
Если вы этого не сделаете, плазменный телевизор не будет
удовлетворять обязательным стандартам CE.

К розетке

Кабель питания переменного тока

Ферритовый
сердечник

Кабельный
хомут

Как можно ближе

Подключение кабеля питания

Вид сзади

для Европы, кроме
Великобритании и
Ирландии

Примечание

• При необходимости используйте фиксирующие стяжки.

Кабель питания

Для Великобритании и Ирландии

Примечание

• Если плазменный телевизор не будет использоваться в течение
долгого времени, вытащите вилку кабеля питания из розетки.

• Вставьте сетевую вилку в розетку после того, как все
компоненты будут подсоединены.

PDP-LX608D_Rus.book Page 19 Wednesday, May 23, 2007 4:51 PM

Подготовка пульта дистанционного
управления

Установка батареек

1 Откройте крышку отсека для батареек.

2 Установите две прилагаемых батарейки размера AA,

соблюдая полярность, сначала вставляя их
отрицательные (–) контакты.

При установке следите, чтобы полюсы батареек соответствовали
значкам (+) и (–) в отсеке для батареек.

3 Закройте крышку.

Предупреждение

Неправильное применение батареек может привести к утечке
химикатов из них или к взрыву. Обязательно выполняйте
перечисленные ниже указания.

• При замене используйте марганцевые или щелочные
батарейки.

• При установке батареек следите, чтобы их полюсы
соответствовали значкам (+) и (–).

• Не используйте вместе батарейки разных типов. Разные типы
батареек имеют разные характеристики.

• Не используйте вместе старые и новые батарейки. Это может
привести к сокращению срока службы новых батареек или
утечке химикатов из старых батареек.

• Удаляйте батарейки, как только они разряжаются. Электролит,
вытекающий из батареек, может вызвать раздражение кожи.
Если обнаружена утечка, тщательно вытрите ее тканью.

• Батарейки, прилагаемые к данному изделию, могут иметь
меньший срок службы из-за условий хранения.

• Если пульт дистанционного управления не будет
использоваться в течение долгого времени, вытащите
батарейки из него.

• ПРОИЗВОДИТЕ УТИЛИЗАЦИЮ ИСПОЛЬЗОВАННЫХ
БАТАРЕЕК В СООТВЕТСТВИИ С ДЕЙСТВУЮЩИМИ В
СТРАНЕ ИЛИ РЕГИОНЕ ГОСУДАРСТВЕННЫМИ
ПОСТАНОВЛЕНИЯМИ ИЛИ ПРАВИЛАМИ ПО ОХРАНЕ
ОКРУЖАЮЩЕЙ СРЕДЫ.

Дальность действия пульта
дистанционного управления

При работе с пультом дистанционного управления направляйте его
на датчик дистанционного управления, расположенный внизу
справа на передней панели плазменного телевизора. Расстояние до
датчика дистанционного управления должно быть не более 7 м, а
угол относительно датчика – не более 30 градусов вправо, влево,
вверх или вниз.

30º

7 м

Датчик
дистанционного
управления

30º

Примечание

• Относительно расположения датчиков дистанционного
управления см. раздел Наименование элементов на стр.12.

Предупреждение

• Берегите пульт дистанционного управления от ударов и
толчков. Также не допускайте попадания на пульт жидкостей и
не оставляйте его в местах с высокой влажностью.

• Не выставляйте пульт дистанционного управления под прямой
солнечный свет. Тепло может вызвать деформацию пульта.

• Пульт дистанционного управления может работать
нестабильно, если на датчик дистанционного управления
плазменного телевизора падает прямой солнечный свет или
сильный искусственный свет. В таком случае измените угол
освещения или положение плазменного телевизора, или
подойдите с пультом дистанционного управления ближе к
датчику.

• Если между пультом дистанционного управления и датчиком
имеются какие-либо препятствия, дистанционное управление
может не работать.

• По мере разряда батареек, дальность действия пульта
дистанционного управления уменьшается. Заменяйте
батарейки, не дожидаясь их полного разряда.

• Экран плазменного телевизора испускает очень слабые
инфракрасные лучи. Если поблизости расположено
оборудование, дистанционно управляемое через ИК-канал,
например, видеомагнитофон, связь между ним и его пультом
дистанционного управления может ухудшиться: команды
могут приниматься неправильно или не полностью. В таком
случае поместите это оборудование подальше от плазменного
телевизора.

• В зависимости от условий установки инфракрасные лучи,
испускаемые плазменным телевизором, могут также помешать
правильному приему команд от пульта дистанционного
управления системы и уменьшить дальность действия пульта.
Интенсивность этих инфракрасных лучей зависит от
изображений, показываемых на экране.

PDP-LX608D_Rus.book Page 20 Wednesday, May 23, 2007 4:51 PM

Глава 6

Просмотр ТВ

Важно

• Перед просмотром вещания телеканалов необходимо
настроить встроенный ТВ тюнер. См. Настройка
телевизионных каналов на стр.27 как это сделать.

Включение питания

• Включите a на плазменном телевизоре, когда

индикаторы POWER ON и STANDBY не горят (см.
раздел Наименование элементов на стр. 12 и 13.

• Система включена.

• Загорается синий индикатор POWER ON.

• Нажмите a или кнопки от 0 до 9 на пульте
дистанционного управления или кнопку STANDBY/ON
на плазменном телевизоре, если горит красный
индикатор STANDBY.

• Загорается синий индикатор POWER ON.

• При нажатии 0 на пульте дистанционного управления,
изображение подается от источника INPUT 1.

• При нажатии кнопок от 1 до 9, выводится изображение ТВ.

2 3 4

INPUT

1 2 3

4 5 6

7 8 9

INPUT 5

TV/DTV

INFO

Установка системы в режим ожидания

Нажмите a на пульте дистанционного управления или на
кнопку STANDBY/ON на плазменном телевизоре.

• Загорится красный индикатор STANDBY.

• Система входит в режим ожидания, и изображение пропадет с
экрана.

Примечание

• Если a на плазменном телевизоре выключена, вы не можете
включить питание, нажав
дистанционного управления или кнопку
плазменном телевизоре.

• Не рекомендуется отсоединять плазменный телевизор от сетевой
розетки, во время работы. В режиме ожидания плазменный
телевизор автоматически получает электронную телепрограмму
и сигналы автоматического обновления цифрового телевидения.

или кнопки 0 до 9 на пульте

STANDBY/ON

на

• Когда система находится в режиме ожидания, питание ее

основных узлов отключено, и система не может полностью
выполнять свои функции. Питание подается только на
некоторые элементы системы для поддержания готовности к
работе.

• Если система плазменного телевизора не будет использоваться
продолжительное время, обязательно вытащите вилку кабеля
питания из розетки.

• Если вы отключаете плазменный телевизор от сети, внутренние
часы телевизора сбрасывают некоторые функции, например,
отключается таймер записи. После возобновления подключения
плазменного телевизора, выполняется автоматическое
получение информация о времени, если вы настроите его на
цифровое ТВ.
Если вы отключаете плазменный телевизор от сети при
зарегистрированном таймере записи программ, при следующем
включении телевизор автоматически настраивается на
программу цифрового ТВ, для того, чтобы получить
информацию о времени.
Для получения информации о времени требуется некоторое
время.
Если вы попытаетесь настроиться на программы аналогового
телевидения до того, как будет получена информация о времени,
появится предупреждающий сигнал.

Индикаторы состояния плазменного
телевизора

В таблице ниже показаны рабочие состояния плазменного
телевизора. Текущее состояние системы можно проверить при
помощи индикаторов на плазменном телевизоре.

Состояние индикатора Состояние системы

POWER ON STANDBY

Кабель питания плазменного
телевизора отсоединен. Или кабель
питания плазменного дисплея
подключен, а кнопка
телевизора находится в положении
OFF (ВЫКЛ.).

Питание системы включено.

Система находится в режиме
ожидания.

О других индикаторах см. Устранение неполадок на стр.82.

Примечание

• Вы можете выбрать “Авто” “Высокий”, “Средний” или
“Низкий” уровень яркости индикатора POWER ON. Если

выбрана установка “Авто”, яркость индикатора изменяется на
уровень “Высокий”, “Средний” или “Низкий” в соответствии с
уровнем освещенности в зоне просмотра. Подробнее об этом
см. Регулировка яркости синего СД на стр.55.

плазменного

PDP-LX608D_Rus.book Page 21 Wednesday, May 23, 2007 4:51 PM

Переключение каналов

Для переключения каналов используйте пульт дистанционного
управления или панель управления с правой стороны плазменного
телевизора.

• Прежде, чем использовать пульт дистанционного управления, с
помощью кнопки
(ТВ). См.

прилагаемого пульта дистанционного управления

Переключение режимов ТВ и цифровое ТВ

• Нажмите INPUT на плазменном телевизоре или TV/DTV на
пульте дистанционного управления для выбора режима ввода
цифрового ТВ или ТВ.

С помощью кнопки P+/P– на пульте
дистанционного управления

• Нажатие кнопки P+ увеличивает номер канала.

• Нажатие кнопки P– уменьшает номер канала.

Примечание

• CHANNEL +/– на плазменном телевизоре выполняет теже
функции, что и кнопки P+/P–.

• Если задан пропуск каких-либо каналов, их нельзя выбрать
кнопками P+/P–. О пропуске каналов см. пп. 13 и 14 в разделе

Ручная настройка аналоговых ТВ—каналов на стр.27.

• В режиме DTV, P+/P– нельзя выбрать цифровые каналы,

которые установлены на пропуск или не зарегистрированы как
избранные (Если функция Favourite (Избранные) установлена
на “Вкл”). См. Установка пользовательских настроек для
канала на стр.41 и 42.

SELECT

Управление другим оборудованием с помощью

, убедитесь, что выбран режим TV

1 2 3

4 5 6

7 8 9

INPUT 5

SELECT

TV STB

TV/DTV

INFO

DVD/

SOURCE

VCR

DVR

на стр.69.

Данные канала

Использование кнопок от 0 до 9 на пульте
дистанционного управления

• Каналы выбираются непосредственным нажатием кнопок от 0
до 9.

Например:
Нажмите кнопку 2 , чтобы выбрать канал 2 (из одной цифры).
Нажмите кнопку 1, затем кнопку 2, чтобы выбрать канал 12 (из двух
цифр).
Находясь в режиме DTV, нажмите от 1, 2 и 3, чтобы выбрать канал
123 (из трех цифр).

Примечание

• В режиме ожидания при нажатии кнопки 0 включается
питание, и выводятся изображения с источника INPUT 1. Или
при нажатии кнопок от 1 до 9 дисплей переходит в режим ТВ.

Настройка избранных (аналоговых)
каналов

Если избранные (аналоговые) каналы зарегистрированы, список
избранных каналов может быть проще всего настроить из списка
зарегистрированных каналов.

1 При просмотре телепередач аналогового вещания
нажмите кнопку ENTER, чтобы вывести список избранных
каналов.

*****

2 Выберите нужный канал и настройте его (кнопки /,
/, затем ENTER).

• Нажмите кнопку RETURN для выхода из списка избранных
каналов.

Примечание

• В качестве избранных можно зарегистрировать до 16
аналоговых каналов. О регистрации каналов см. пп. 13 и 14 в
разделе Ручная настройка аналоговых ТВ—каналов на стр.27.
Убедитесь в том, что вы выбрали “Да (В списке)” в п. 14.

*****

PDP-LX608D_Rus.book Page 22 Wednesday, May 23, 2007 4:51 PM

Регулировка громкости и управление
звуком

Для регулировки громкости используйте пульт дистанционного
управления или панель управления с правой стороны плазменного
телевизора.

TV/DTV

INFO

DVD/

SOURCE

VCR

DVR

INPUT 5

SELECT

TV STB

Использование кнопок i +/i – на
пульте дистанционного управления

• Нажмите на кнопку i + для увеличения уровня громкости.

• Нажмите на кнопку i – для уменьшения уровня громкости.

Данные канала

• VOLUME +/– на плазменном телевизоре выполняет теже
функции, что и кнопки i +/i –.

Использование кнопок e на пульте
дистанционного управления

1 Для отключения звука нажмите кнопку e.

На экране появится значок e.

Отключение звука

2 Для восстановления звука нажмите кнопку e еще раз

или кнопку i +.

Изменение форматов звука

В таблице ниже показаны доступные аудиоканалы по типу
аудиовещания.

Настройки

GGG

МОНО

GGG

Вещание NICAM

Вещание A2

Цифровое

Стерео

Двуязы

чный

Монофон

ический

Стерео

Двуязы

чный

Монофон

ический

вещание



GGG

Примечание

• В каждом из режимов мультиплексирования звука, выбранных
кнопкой -, изображение на дисплее меняется в зависимости
от принимаемых сигналов вещания.

• Если выбран режим МОНО, система плазменного дисплея
воспроизводит монофонический звук, даже если принимаются
сигналы стереофонического вещания. Для прослушивания
стереозвука следует выбрать режим  или .

• При выборе режима мультиплексирования звука, если в
качестве источника выбран вход “ВХОД 1” до “ВХОД 5”, тип
звука не изменяется. В этих случаях режим звучания
определяется стереоисточником.

В зависимости от вещания вы можете включить аудио канал.

HDMI

CONTROL

DISC

DVD HDD

NAVI

• Для изменения аудиоканала нажмите -.



режим



режим режим МОНО

PDP-LX608D_Rus.book Page 23 Wednesday, May 23, 2007 4:51 PM

Использование функций полиэкрана

• Прежде, чем использовать пульт дистанционного управления, с
помощью кнопки
(ТВ). См.

прилагаемого пульта дистанционного управления

Разделение экрана

Для выбора двухэкранного режима или режима “кадр в кадре”
выполните следующие действия.

Примечание

• Отображение разделенного экрана в течение
продолжительного времени или кратковременно каждый день,
может привести в появлению остаточного изображения.

SELECT

Управление другим оборудованием с помощью

, убедитесь, что выбран режим TV

на стр.69.

Двухэкранный режим

Основной экран Вспомогательный

экран

Кадр в кадре

1 Нажмите кнопку c для выбора режима отображения.

При каждом нажатии кнопки c, устанавливается один из режимов
отображения: двухэкранный, “кадр в кадре” и одноэкранный.

• В режиме двухэкранного изображения или кадр в кадре, нажмите
для переключения в положение двухэкранного изображения

как показано на рисунке.
Левый экран (в двухэкранном режиме) или больший экран (в
режиме кадр в кадре) является активным экраном, который будет
помечен как “

”. В нем пользователь может настраивать

изображение и звук.

• В режиме “кадр в кадре” при нажатии кнопки малый экран

перемещается против часовой стрелки.

Основной экран Вспомогательный

экран

INPUT 5

TV/DTV

2 Для выбора нужного источника входного сигнала

нажмите соответствующую кнопку источника.

При просмотре ТВ программ нажмите P+/P– для изменения канала.

PDP-LX608D_Rus.book Page 24 Wednesday, May 23, 2007 4:51 PM

Примечание

• Функция полиэкрана не может одновременно отображать два
изображения из одного и того же источника. При попытке
сделать это, появляется предупреждение.

• Функция полиэкрана не может совмещать изображения из двух
внешних источников входа (INPUT 1 до INPUT 5, PC). Она
может показывать изображение из источников входа в
следующей комбинации.

— Аналоговое ТВ (или цифровое ТВ) и внешний источник
(INPUT 1 до INPUT 5, PC)

• При нажатии кнопки HOME MENU, восстанавливается
одноэкранный режим и отображается соответствующее меню.

• В двухэкранном режиме изображения на правом экране иногда
могут быть менее качественными, что зависит от изображении.

• В режиме двухэкранного изображения или кадр в кадре, список

избранных аналоговых каналов недоступен. В режиме
двухэкранного изображения или кадр в кадре, список
цифровых каналов недоступен.

• Подсоединив головной телефон, в двухэкранном режиме или
режиме “кадр в кадре” можно прослушивать звук из
вспомогательного экрана. Для получения дополнительной
информации см. стр.37.

Стоп-кадр

Чтобы зафиксировать кадр просматриваемого движущегося
изображения (“стоп-кадр”), выполните следующие действия.

• Прежде, чем использовать пульт дистанционного управления, с
помощью кнопки
(ТВ). См.

прилагаемого пульта дистанционного управления

Важно

• Отображение статичного изображения в течение
продолжительного времени или кратковременно каждый день,
может привести в появлению остаточного изображения.

1 Нажмите кнопку d.

На правом экране появится неподвижное изображение, в то время
как движущееся изображение будет на левом экране.

SELECT

, убедитесь, что выбран режим TV

Управление другим оборудованием с помощью

на стр. 69.

HDMI

CONTROL

DISC

DVD HDD

NAVI

Неподвижное изображение Обычное изображение

2 Для отмены стоп—кадра нажмите кнопку d снова.

Примечание

• В режиме

двух

экранного изображения или “кадр в кадре” вы не

можете использовать функцию стоп-кадра.

• При попытке его включить появляется предупреждение.

PDP-LX608D_Rus.book Page 25 Wednesday, May 23, 2007 4:51 PM

Глава 7

ОСНОВНОЕ МЕНЮ

Обзор ОСНОВНОГО МЕНЮ (HOME MENU)

Для источника аудио/видео

ОСНОВНОЕ МЕНЮ

Изображение Выбор AV 30

Звук Высокие частоты 36

Регулировка
питания

Таймер отключения
Дополнительно Положение 51

Установка Самоустановка 27

Home Gallery – 66

Управление HDMI – 79

Пункт Страница

Контрастность 31
Яркость 31
Цвет 31
Оттенок 31
Резкость 31
Профессиональная

настройка
Сброс 31

Низкие частоты 36
Баланс 36
Сброс 36
Звуковой эффект 36
Выход наушников 37
Громкость сабвуфера 37
Экономия энергии 37
Нет сигнала выкл 38
Нет операции выкл 38

– 56

Авт. масштабирование 54
Боковая маска 54
Вход HDMI 62
Установ.упр. HDMI 77
Рег. синего СД 55
Орбитер 55
Видеосигнал 56
Режим включения 51
Цветовая система 53
Выбор входа 52
Предп.управл.игр. 53
Датчик освещенн. 55

Установка аналог. ТВ 27
Установка DTV 39
Выход SCART 59

i/o link.A 65

Пароль 56
Язык 30

Для источника ПК

ОСНОВНОЕ МЕНЮ

Изображение Выбор AV 30

Звук Тоже, что и у АВ источника 36
Регулировка

питания

Таймер отключения
Дополнительно Автонастройка 52

Home Gallery – 66

Управление HDMI – 79

Пункт Страница

Контрастность 31
Яркость 31
Красный 31
Зеленый 31
Голубой 31
Сброс 31

Экономия энергии 37
Управление питанием 38

– 56

Ручная настройка 52
Вход HDMI 62
Установ.упр. HDMI 77

PDP-LX608D_Rus.book Page 26 Wednesday, May 23, 2007 4:51 PM

Использование ОСНОВНОГО МЕНЮ

Ниже описан типичный порядок работы с настройками меню.
Конкретная процедура для каждой функции меню приведена на
соответствующих страницах.

1 Нажмите HOME MENU.
2 Нажмите кнопку / выберите пункта меню, затем

нажмите кнопку ENTER.
3 Повторяйте п. 2, пока не дойдете до нужного пункта

подменю.

Количество уровней подменю в каждом пункте меню различается.

4 Нажмите кнопку /, выберите пункт опции (или
параметра), затем нажмите ENTER.

В некоторых пунктах меню нажимайте / вместо /.

5 Нажмите кнопку HOME MENU для выхода из меню.

Примечание

• Для возврата на верхние уровни меню нажимайте кнопку

RETURN.

• Прежде, чем использовать пульт дистанционного управления, с
помощью кнопки SELECT, убедитесь, что выбран режим TV
(ТВ). См. Управление другим оборудованием с помощью
прилагаемого пульта дистанционного управления на стр. 69.

DVD/

SELECT

STB

VCR

DVR

RETURN

EXIT EPG

HOME MENU

ENTER

DVD TOP MENU / GUIDE

SOURCE

PDP-LX608D_Rus.book Page 27 Wednesday, May 23, 2007 4:51 PM

Глава 8

Настройка

Настройка телевизионных каналов

В этом разделе описан автоматический поиск и настройка на ТВканалы.

Использование автонастройки

При первом включении плазменного телевизора после покупки
выполняется начальная автоматическая настройка. Вы можете
автоматически задать язык, страну и набор каналов.

1 Выберите пункт меню “Язык” (кнопки /).
2 Выберите язык (кнопки /).

Можно выбрать один из 17 языков: английский, немецкий,
французский, итальянский, испанский, голландский, шведский,
португальский, греческий, финский, русский, турецкий,
норвежский, датский, чешский, польский и украинский.

3 Выберите пункт меню “Страна” (кнопки /).
4 Выберите страну (кнопки /).
5 Выберите пункт “Тип тюнера” (кнопки /).
6 Выберите тип тюнера (кнопки /).

• Можно выбрать один из трех пунктов: “Все”, “Цифровая” и
“Аналоговый”.

7 Выберите пункт “Мощность антенны” (кнопки /).

• Этот пункт доступен, только если в п. 5 был выбран “Тип
тюнера” “Цифровая” или “Все”. Если нет, перейдите к п.9.

Примечание

• Автонастройку можно запустить заново из ОСНОВНОГО
МЕНЮ, например, после переезда в другую страну. Прежде
чем начать автонастройку, выполните следующие операции:
Нажмите HOME MENU, выберите пункт меню “Установка”

(кнопки /, затем ENTER), затем “Самоустановка” (кнопки
/, затем ENTER). Появится экран ввода пароля. С

помощью кнопок 0 до 9 введите четырехзначный пароль.

• Если не обнаружено ни одного канала, проверьте подключение
антенны и повторите автонастройку.

Ручная настройка аналоговых ТВканалов

Для настройки ТВ-каналов вручную, используйте Ручную
Настройку.

1 Нажмите HOME MENU.
2 Выберите пункт меню “Установка” (кнопки /,

затем ENTER).
3 Выберите пункт меню “Установка аналог. ТВ” (кнопки

/, затем ENTER).

Появится экран ввода пароля. С помощью кнопок 0 до 9 введите
четырехзначный пароль. О пароле см. Использование пароля на
стр.56.

4 Выберите пункт меню “Ручная настройка” (кнопки /
, затем ENTER).

5 Выберите пункт “Вход программы” (кнопки /).
6 Выберите номер программы (кнопки /).

Номер можно выбрать в пределах от 1 до 99.

Предупреждение

8 Выберите значение “Вкл” или “Выкл” (по
умолчанию)(кнопки /).

9 Выберите пункт “Начать” (кнопки /, затем ENTER).

После этого начинается автонастройка.

• Если требуется прервать автонастройку, нажмите кнопку

RETURN.

7 Выберите пункт “Поиск” (кнопки /).
8 С помощью кнопок 0 до 9 введите частоту и затем

нажмите ENTER.

Частоту также можно ввести, с помощью кнопок /.

9 Выберите пункт “Система” (кнопки /).
10 Выберите звуковую систему (кнопки /).

Можно выбрать следующие системы: “B/G”, “D/K”, “I”, “L”, и “L’”.

Loading…

Источник

78 pages of detailed instruction manual and user guide of exploitation in Russian

Переключение каналов, Настройка избранных (аналоговых) каналов, Переключение режимов тв и цифровое тв21Регулировка громкости и управление звуком, Изменение форматов звука22Использование функций полиэкрана23Стоп-кадр2407 основное меню, Обзор основного меню (home menu), Основное меню25Использование основного меню2608 настройка, Настройка телевизионных каналов, Ручная настройка аналоговых тв-каналов27Подавление видеопомех, Установка блокировки от детей, Выбор входа декодера28Присвоение имени телеканалам, Сортировка заранее заданных тв-каналов, Сортировка заранее заданных тв- каналов29Выбор языка, Выбор av30

Переключение каналов, Настройка избранных (аналоговых) каналов, Переключение режимов тв и цифровое тв

Page 21 Support chat

Text

Переключение каналов

• Прежде, чем использовать пульт дистанционного управления, с

помощью кнопки SELECT, убедитесь, что выбран режим TV
(ТВ). См. Управление другим оборудованием с помощью
прилагаемого пульта дистанционного управления на стр. 69.

Переключение режимов ТВ и цифровое ТВ

• Нажмите INPUT на плазменном телевизоре или TV/DTV на

пульте дистанционного управления для выбора режима ввода
цифрового ТВ или ТВ.

С помощью кнопки P+/P– на пульте
дистанционного управления

• Нажатие кнопки P+ увеличивает номер канала.
• Нажатие кнопки P– уменьшает номер канала.

Примечание

• CHANNEL +/– на плазменном телевизоре выполняет теже

функции, что и кнопки P+/P–.

• Если задан пропуск каких-либо каналов, их нельзя выбрать

кнопками P+/P–. О пропуске каналов см. пп. 13 и 14 в разделе
Ручная настройка аналоговых ТВ-каналов на стр. 27.

• В режиме DTV, P+/P– нельзя выбрать цифровые каналы,

Использование кнопок от 0 до 9 на пульте
дистанционного управления

• Каналы выбираются непосредственным нажатием кнопок от 0

до 9.

Примечание

• В режиме ожидания при нажатии кнопки 0 включается

питание, и выводятся изображения с источника INPUT 1. Или
при нажатии кнопок от 1 до 9 дисплей переходит в режим ТВ.

Настройка избранных (аналоговых)

каналов

Если избранные (аналоговые) каналы зарегистрированы, список
избранных каналов может быть проще всего настроить из списка
зарегистрированных каналов.
1

При просмотре телепередач аналогового вещания

нажмите кнопку ENTER, чтобы вывести список избранных
каналов.

Выберите нужный канал и настройте его (кнопки

/,

/, затем ENTER).

• Нажмите кнопку RETURN для выхода из списка избранных

каналов.

Примечание

• В качестве избранных можно зарегистрировать до 16

аналоговых каналов. О регистрации каналов см. пп. 13 и 14 в
разделе Ручная настройка аналоговых ТВ-каналов на стр. 27.
Убедитесь в том, что вы выбрали “Да (В списке)” в п. 14.

INFO

INPUT 5

TV/DTV

SELECT

STB

DVD/

DVR VCR

SOURCE

Данные канала

*****

PDP-LX608D_Rus.book Page 21 Wednesday, May 23, 2007 4:51 PM

Переключение каналов, Настройка избранных (аналоговых) каналов, Переключение режимов тв и цифровое тв

Регулировка громкости и управление

звуком

Использование кнопок i +/i – на
пульте дистанционного управления

• Нажмите на кнопку i + для увеличения уровня громкости.
• Нажмите на кнопку i – для уменьшения уровня громкости.

• VOLUME +/– на плазменном телевизоре выполняет теже

функции, что и кнопки i +/i –.

Использование кнопок e на пульте
дистанционного управления

Для отключения звука нажмите кнопку e.

На экране появится значок e.

Для восстановления звука нажмите кнопку e еще раз

или кнопку i +.

Изменение форматов звука

В зависимости от вещания вы можете включить аудио канал.

•

Для изменения аудиоканала нажмите

—.

В таблице ниже показаны доступные аудиоканалы по типу
аудиовещания.

Примечание

• В каждом из режимов мультиплексирования звука, выбранных

кнопкой

—, изображение на дисплее меняется в зависимости

от принимаемых сигналов вещания.

• Если выбран режим МОНО, система плазменного дисплея

воспроизводит монофонический звук, даже если принимаются
сигналы стереофонического вещания. Для прослушивания
стереозвука следует выбрать режим

 или .

• При выборе режима мультиплексирования звука, если в

качестве источника выбран вход “ВХОД 1” до “ВХОД 5”, тип
звука не изменяется. В этих случаях режим звучания
определяется стереоисточником.

INFO

INPUT 5

TV/DTV

SELECT

STB

DVD/

DVR VCR

SOURCE

Данные канала

Отключение звука

DVD

HDD

DISC

NAVI

HDMI

CONTROL

 режим

 режим

режим МОНО

GGG

Стерео

Монофон

ический

Двуязы

чный

Стерео

Ве

ани

е NI

Ве

щани

е A2

Настройки





МОНО

Монофон

ический

Двуязы

чный

Циф

ровое

ве

щани

PDP-LX608D_Rus.book Page 22 Wednesday, May 23, 2007 4:51 PM

Регулировка громкости и управление звуком, Изменение форматов звука

Использование функций полиэкрана

• Прежде, чем использовать пульт дистанционного управления, с

Разделение экрана

Для выбора двухэкранного режима или режима “кадр в кадре”
выполните следующие действия.

Примечание

• Отображение разделенного экрана в течение

продолжительного времени или кратковременно каждый день,
может привести в появлению остаточного изображения.

Нажмите кнопку c для выбора режима отображения.

• В режиме двухэкранного изображения или кадр в кадре, нажмите

для переключения в положение двухэкранного изображения

как показано на рисунке.
Левый экран (в двухэкранном режиме) или больший экран (в
режиме кадр в кадре) является активным экраном, который будет
помечен как “z”. В нем пользователь может настраивать
изображение и звук.

• В режиме “кадр в кадре” при нажатии кнопки

малый экран

перемещается против часовой стрелки.

Для выбора нужного источника входного сигнала

нажмите соответствующую кнопку источника.

При просмотре ТВ программ нажмите P+/P– для изменения канала.

Двухэкранный режим

Кадр в кадре

Основной экран Вспомогательный

экран

Основной экран Вспомогательный

экран

INPUT 5

TV/DTV

PDP-LX608D_Rus.book Page 23 Wednesday, May 23, 2007 4:51 PM

Примечание

• Функция полиэкрана не может одновременно отображать два

изображения из одного и того же источника. При попытке
сделать это, появляется предупреждение.

• Функция полиэкрана не может совмещать изображения из двух

внешних источников входа (INPUT 1 до INPUT 5, PC). Она
может показывать изображение из источников входа в
следующей комбинации.

— Аналоговое ТВ (или цифровое ТВ) и внешний источник

(INPUT 1 до INPUT 5, PC)

• При нажатии кнопки HOME MENU, восстанавливается

одноэкранный режим и отображается соответствующее меню.

• В двухэкранном режиме изображения на правом экране иногда

могут быть менее качественными, что зависит от изображении.

• В режиме двухэкранного изображения или кадр в кадре, список

• Подсоединив головной телефон, в двухэкранном режиме или

режиме “кадр в кадре” можно прослушивать звук из
вспомогательного экрана. Для получения дополнительной
информации см. стр. 37.

Стоп-кадр

• Прежде, чем использовать пульт дистанционного управления, с

Важно

• Отображение статичного изображения в течение

Нажмите кнопку d.

Для отмены стоп-кадра нажмите кнопку d снова.

Примечание

• В режиме двухэкранного изображения или “кадр в кадре” вы не

можете использовать функцию стоп-кадра.

• При попытке его включить появляется предупреждение.

DVD

HDD

DISC

NAVI

HDMI

CONTROL

Неподвижное изображение Обычное изображение

PDP-LX608D_Rus.book Page 24 Wednesday, May 23, 2007 4:51 PM

Глава 7

ОСНОВНОЕ МЕНЮ

Обзор ОСНОВНОГО МЕНЮ (HOME MENU)

Для источника аудио/видео

Для источника ПК

ОСНОВНОЕ МЕНЮ

Пункт

Страница


Выбор AV

Контрастность

Яркость

Цвет

Оттенок

Резкость

Профессиональная
настройка

Сброс

Звук

Высокие частоты

Низкие частоты

Баланс

Сброс

Звуковой эффект

Выход наушников

Громкость сабвуфера

Регулировка
питания

Экономия энергии

Нет сигнала выкл

Нет операции выкл

Таймер отключения –

Дополнительно

Положение

Авт. масштабирование

Боковая маска

Вход HDMI

Установ.упр. HDMI

Рег. синего СД

Орбитер

Видеосигнал

Режим включения

Цветовая система

Выбор входа

Предп.управл.игр.

Датчик освещенн.

Установка

Самоустановка

Установка аналог. ТВ

Установка DTV

Выход SCART

i/o link.A

Пароль

Язык

Home Gallery

–

Управление HDMI –

ОСНОВНОЕ МЕНЮ

Пункт

Страница


Выбор AV

Контрастность

Яркость

Красный

Зеленый

Голубой

Сброс

Звук

Тоже, что и у АВ источника

Регулировка
питания

Экономия энергии

Управление питанием

Таймер отключения –

Дополнительно

Автонастройка

Ручная настройка

Вход HDMI

Установ.упр. HDMI

Home Gallery

–

Управление HDMI –

PDP-LX608D_Rus.book Page 25 Wednesday, May 23, 2007 4:51 PM

07 основное меню, Обзор основного меню (home menu), Основное меню

Использование ОСНОВНОГО МЕНЮ

Нажмите HOME MENU.

Нажмите кнопку

/ выберите пункта меню, затем

нажмите кнопку ENTER.
3

Повторяйте п. 2, пока не дойдете до нужного пункта

подменю.
Количество уровней подменю в каждом пункте меню различается.
4

Нажмите кнопку

/, выберите пункт опции (или

параметра), затем нажмите ENTER.
В некоторых пунктах меню нажимайте

/ вместо /.

Нажмите кнопку HOME MENU для выхода из меню.

Примечание

• Для возврата на верхние уровни меню нажимайте кнопку

RETURN.

• Прежде, чем использовать пульт дистанционного управления, с

SELECT

RETURN

EXIT

EPG

HOME MENU

DVD TOP MENU / GUIDE

STB

DVD/

DVR VCR

SOURCE

ENTER

PDP-LX608D_Rus.book Page 26 Wednesday, May 23, 2007 4:51 PM

08 настройка, Настройка телевизионных каналов, Ручная настройка аналоговых тв-каналов

Настройка, Глава 8, Ручная настройка аналоговых тв- каналов Support chat

Text

Глава 8

Настройка

Настройка телевизионных каналов

В этом разделе описан автоматический поиск и настройка на ТВ-
каналы.

Использование автонастройки

При первом включении плазменного телевизора после покупки
выполняется начальная автоматическая настройка. Вы можете
автоматически задать язык, страну и набор каналов.
1

Выберите пункт меню “Язык” (кнопки

/).

Выберите язык (кнопки

/).

Выберите пункт меню “Страна” (кнопки

/).

Выберите страну (кнопки

/).

Выберите пункт “Тип тюнера” (кнопки

/).

Выберите тип тюнера (кнопки

/).

• Можно выбрать один из трех пунктов: “Все”, “Цифровая” и

“Аналоговый”.

Выберите пункт “Мощность антенны” (кнопки

/).

• Этот пункт доступен, только если в п. 5 был выбран “Тип

тюнера” “Цифровая” или “Все”. Если нет, перейдите к п.9.

Предупреждение

• Если включена настройка “Мощность антенны”, подключите

напрямую антенну в разъем ANT на задней панели
плазменного телевизора. Подключение любых устройств
между антенной и плазменным телевизором может привести к
повреждению устройства.

Выберите значение “Вкл” или “Выкл” (по

умолчанию)(кнопки

/).

Выберите пункт “Начать” (кнопки

/, затем ENTER).

После этого начинается автонастройка.

• Если требуется прервать автонастройку, нажмите кнопку

RETURN.

Примечание

• Автонастройку можно запустить заново из ОСНОВНОГО

МЕНЮ, например, после переезда в другую страну. Прежде
чем начать автонастройку, выполните следующие операции:
Нажмите HOME MENU, выберите пункт меню “Установка”
(кнопки

/, затем ENTER), затем “Самоустановка” (кнопки

/, затем ENTER). Появится экран ввода пароля. С

помощью кнопок 0 до 9 введите четырехзначный пароль.

• Если не обнаружено ни одного канала, проверьте подключение

антенны и повторите автонастройку.

Ручная настройка аналоговых ТВ-

каналов

Для настройки ТВ-каналов вручную, используйте Ручную
Настройку.
1

Нажмите HOME MENU.

Выберите пункт меню “Установка” (кнопки

/,

затем ENTER).
3

Выберите пункт меню “Установка аналог. ТВ” (кнопки

/, затем ENTER).

Появится экран ввода пароля. С помощью кнопок 0 до 9 введите
четырехзначный пароль. О пароле см. Использование пароля на
стр. 56.
4

Выберите пункт меню “Ручная настройка” (кнопки

/

, затем ENTER).
5

Выберите пункт “Вход программы” (кнопки

/).

Выберите номер программы (кнопки

/).

Номер можно выбрать в пределах от 1 до 99.

Выберите пункт “Поиск” (кнопки

/).

С помощью кнопок 0 до 9 введите частоту и затем

нажмите ENTER.
Частоту также можно ввести, с помощью кнопок

/.

Выберите пункт “Система” (кнопки

/).

10 Выберите звуковую систему (кнопки

/).

Можно выбрать следующие системы: “B/G”, “D/K”, “I”, “L”, и “L’”.

PDP-LX608D_Rus.book Page 27 Wednesday, May 23, 2007 4:51 PM

08 настройка, Настройка телевизионных каналов, Ручная настройка аналоговых тв-каналов

11 Выберите пункт “Цветовая система” (кнопки

/).

12 Выберите цветовую систему (кнопки

/).

Можно выбрать следующие системы: “Авто”, “PAL”, “SECAM”, и
“4.43NTSC”.
13 Выберите пункт “Хранить” (кнопки

/).

14 Выберите вариант “Да”, “Да (в списке)”, или “Нет”
(кнопки

/).

15 Нажмите кнопку HOME MENU для выхода из меню.

• Чтобы задать параметры для другого канала, повторите пп.6 до

14.

Примечание

• При описанной выше процедуре сведения о выбранных

каналах передаются на подключенное к системе записывающее
оборудование, такое как видеомагнитофон или DVD/HDD
рекордер (DVR).

• При ручной настройке также можно выбрать значения

параметров “Тюнер шумоподавлен.”, “Запрет детям” и
“Декодер”. См. раздел Подавление видеопомех, Установка
блокировки от детей, и Выбор входа декодера.

Подавление видеопомех

Для отдельных каналов можно указать необходимость подавления
видеопомех системой плазменного телевизора в зависимости от
уровней сигналов трансляции.
1

Нажмите HOME MENU.

Выберите пункт меню “Установка” (кнопки

/,

затем ENTER).
3

Выберите пункт меню “Установка аналог. ТВ” (кнопки

/, затем ENTER).

Появится экран ввода пароля. С помощью кнопок 0 до 9введите
четырехзначный пароль. О пароле см. Использование пароля на
стр. 56.
4

Выберите пункт меню “Ручная настройка” (кнопки

/

, затем ENTER).
5

Выберите пункт “Вход программы” (кнопки

/).

Выберите номер программы (кнопки

/).

Номер можно выбрать в пределах от 1 до 99.
7

Выберите пункт “Тюнер шумоподавлен.” (кнопки

/

).
8

Выберите значение “Вкл” (кнопки

/).

Нажмите кнопку HOME MENU для выхода из меню.

Примечание

• Эта функция может не обеспечивать удовлетворительного

результата в зависимости от состояния сигналов трансляции.

• При использовании декодера с выбранным гнездом терминала,

эта функция может обеспечить хороший результат.

• Заводская установка – “Вкл”.

Установка блокировки от детей

Блокировка от детей запрещает выбор и просмотр определенных
ТВ-каналов.
1

Повторите пп. 1 до 6 раздела Подавление видеопомех.

Выбрав канал (используя пункт “Вход программы”), выполните
следующие действия:
2

Выберите пункт “Запрет детям” (кнопки

/).

Выберите пункт “Блокировка” (кнопки

/).

• Для выбора доступны две опции – “Просмотр” (Заводская

установка) и “Блокировка”.

Нажмите кнопку HOME MENU для выхода из меню.

Выбор входа декодера

Если подключен декодер, выберите входной разъем для него
(INPUT 1).
1

Повторите пп. 1 до 6 раздела Подавление видеопомех.

Выбрав канал (используя пункт “Вход программы”), выполните
следующие действия:
2

Выберите пункт “Декодер” (кнопки

/).

Выберите пункт “ВХОД 1” (кнопки

/).

Нажмите кнопку HOME MENU для выхода из меню.

Примечание

• Если выбран вариант “Выкл” (заводская установка); просмотр

изображений с декодера будет недоступен.

• Во время просмотра цифрового ТВ на декодер не подается

видеосигнал.

Пункт

Описание

Да

Канал можно выбрать с помощью кнопок P+/P–.

Да (в
списке)

Выберите этот вариант для регистрации канала в
качестве избранного.
Канал можно выбрать с помощью списка
избранных каналов и кнопок P+/P–.

Нет

Канал нельзя выбрать с помощью кнопок P+/P–.

PDP-LX608D_Rus.book Page 28 Wednesday, May 23, 2007 4:51 PM

Подавление видеопомех, Установка блокировки от детей, Выбор входа декодера

Присвоение имени телеканалам, Сортировка заранее заданных тв-каналов, Сортировка заранее заданных тв- каналов

Page 29 Support chat

Text

Присвоение имени телеканалам

Настроенным ТВ-каналам можно присвоить метки длиной до пяти
символов. Это поможет распознавать каналы, выбирая их.
1

Нажмите кнопку HOME MENU.

Выберите пункт меню “Установка” (кнопки

/,

затем ENTER).
3

Выберите пункт меню “Установка аналог. ТВ” (кнопки

/, затем ENTER).

Появится экран ввода пароля. С помощью кнопок 0 до 9 введите
четырехзначный пароль.
4

Выберите пункт “Этикетка” (кнопки

/, затем

ENTER).
5

Выберите пункт “Вход программы” (кнопки

/).

Выберите номер программы (кнопки

/).

Номер можно выбрать в пределах от 1 до 99.

Выберите пункт “Этикетка” (кнопки

/, затем

ENTER).
Появится экран ввода метки.
8

Выберите первый символ (кнопки

///, затем

ENTER).

• Курсор переместится ко второму символу.

Повторяя п. 8, введите следующие символы (до

пяти).

• Для правки введенных символов выберите на экране кнопку

[

] или [] и затем нажмите ENTER. Курсор переместится

на предыдущий или следующий символ.

• Чтобы удалить текущий символ, выберите на экране кнопку

[Delete] и нажмите ENTER.

• Чтобы вставить на место текущего символа пробел, выберите

на экране [Space] и затем ENTER.

10 Чтобы завершить ввод названия, с помощью

/

или

/ выберите на экране [OK] и затем ENTER.

11 Нажмите кнопку HOME MENU для выхода из меню.

Примечание

• При описанной выше процедуре сведения о выбранных

Сортировка заранее заданных ТВ-

каналов

Ниже описано, как изменить порядок следования заранее заданных
ТВ-программ.
1

Нажмите кнопку HOME MENU.

Выберите пункт меню “Установка” (кнопки

/,

затем ENTER).
3

Выберите пункт меню “Установка аналог. ТВ” (кнопки

/, затем ENTER).

Появится экран ввода пароля. С помощью кнопок 0 до 9 введите
четырехзначный пароль.
4

Выберите пункт “Сортировка” (кнопки

/, затем

ENTER).
Появится экран сортировки.

Выберите канал, который следует сместить на другие

место в последовательности (кнопки

///, затем

ENTER).
6

Выберите новое место для канала (кнопки

///,

затем ENTER).
Будет выполнена сортировка.
7

Нажмите кнопку HOME MENU для выхода из меню.

Примечание

• Чтобы перейти на другую страницу экрана сортировки в п. 4,

выберите на экране / с помощью / для выбора

страницы, и затем нажмите ENTER.

• При описанной выше процедуре в подключенное к системе

записывающее оборудование, такое как видеомагнитофон или
DVD/HDD рекордер (DVR), передаются сведения только о
перемещенных каналах.

Delete

Space

;

‘

(

)

—

PDP-LX608D_Rus.book Page 29 Wednesday, May 23, 2007 4:51 PM

Присвоение имени телеканалам, Сортировка заранее заданных тв-каналов, Сортировка заранее заданных тв- каналов

Выбор языка

Пункты экранных меню и инструкции могут отображаться на одном
из 17 доступных языков: английском, немецком, французском,
итальянском, испанском, голландском, шведском, португальском,
греческом, финском, русском, турецком, норвежском, датском,
чешском, польском и украинском.
Также можно выбрать язык для режима телетекста. Для выбора
доступны следующие регионы: Западная Европа, Восточная
Европа, Греция/Турция, Россия и Аравия.
1

Нажмите HOME MENU.

Выберите пункт меню “Установка” (кнопки

/,

затем ENTER).
3

Выберите пункт меню “Язык” (кнопки

/, затем

ENTER).
4

Выберите пункт “Меню” (кнопки

/).

Выберите язык (кнопки

/).

Выберите пункт “Телетекст” (кнопки

/).

Выберите язык (кнопки

/).

Нажмите кнопку HOME MENU для выхода из меню.

Выбор AV

Здесь можно выбрать один из семи режимов просмотра, в
зависимости от условий просмотра (например, освещенности в
комнате), типа текущей телепрограммы или изображений,
принимаемых с внешнего источника.
1

Нажмите HOME MENU.

Выберите пункт меню “Изображение” (кнопки

/,

затем ENTER).
3

Выберите пункт “Выбор AV” (кнопки

/, затем

ENTER).
4

Выберите желаемый режим (кнопки

/, затем

ENTER).

Для источника аудио/видео

Для источника ПК

Нажмите кнопку HOME MENU для выхода из меню.

Примечание

• Если выбран режим “ДИНАМИЧНЫЙ”, пункты меню

“Контрастность”, “Яркость”, “Цвет”, “Оттенок”, “Резкость”,
“Профессиональная настройка” и “Сброс” будут недоступны;
эти пункты изображаются затемненными.

• При выборе режима “ОПТИМАЛЬНЫЙ” вы можете выбрать

“Профессиональная настройка”, пункты меню
“Профессиональная настройка” серые.

• Поскольку в режиме “ОПТИМАЛЬНЫЙ” качество

изображения оптимизируется автоматически, процесс
постепенного изменения установок изображения, таких как
яркость и насыщенность, можно видеть на экране. Это не
является неисправностью.

Пункт

Описание

ОПТИМАЛЬНЫЙ На оптимальном уровне яркость изображения

настраивается автоматически, в соответствии с
уровнем освещенности в зоне просмотра.
Эта настройка используется для внешнего входа и
источников входа ТВ.

СТАНДАРТ

Четкие изображения в комнате с нормальным
освещением.
Эта настройка используется для внешнего входа и
источников входа ТВ.

ДИНАМИЧНЫЙ Резкое изображение с максимальной

контрастностью.
В этом режиме нельзя вручную регулировать
качество изображения.
Эта настройка используется для внешнего входа и
источников входа ТВ.

КИНОФИЛЬМ

Оптимальное качество для кино.
Эта настройка используется для внешнего входа и
источников входа ТВ.

СПОРТ

Оптимальное качество для спортивных программ.
Эта настройка используется для внешнего входа и
источников входа ТВ.

ИГРА

Яркость изображения снижена для облегчения
просмотра.
Эта настройка используется для внешнего входа и
источников входа ТВ.

ПОЛЬЗОВАТ. В этом режиме пользователь может сам выбирать

желаемые настройки. Этот режим можно
установить для любого источника входного
сигнала.

Пункт

Описание

СТАНДАРТ

Для изображений с высокой детализацией,
просматриваемых при нормальной освещенности.

ПОЛЬЗОВАТ. В этом режиме пользователь может сам выбирать

желаемые настройки. Этот режим можно
установить для любого источника входного
сигнала.

PDP-LX608D_Rus.book Page 30 Wednesday, May 23, 2007 4:51 PM
